| Type de produit | Chaudière gaz à condensation avec ballon intégré |
| Marque | ELM LEBLANC |
| Modèle | SVBC22100-3H |
| Catégorie | Chaudière gaz |
| Alimentation | Gaz (naturel ou propane) |
| Pression de service chauffage | 1 à 2 bar (max 3 bar) |
| Pression de service solaire (modèle SOLAIRE) | 2,5 bar (max 6 bar) |
| Plage de température de départ chauffage | 35°C à 90°C |
| Plage de température eau chaude sanitaire | 10°C à 70°C |
| Fonctions principales | Régulation de température, mode été/hiver, mode économique/confort, désinfection thermique, protection antigel, verrouillage des touches |
| Entretien | Nettoyage de l'habillage avec un chiffon humide ; contrat d'entretien annuel recommandé |
| Sécurité | Protection anti-blocage pompe, soupape de sécurité, détection de défauts avec code affiché |
| Pièces détachées et réparabilité | Contacter un installateur ou service après-vente agréé ELM LEBLANC |
| Informations générales | Appareil certifié CE, conforme à la norme EN 677. Notice d'utilisation incluse. |
FOIRE AUX QUESTIONS - SVBC22100-3H ELM LEBLANC
Questions des utilisateurs sur SVBC22100-3H ELM LEBLANC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière gaz au format PDF gratuitement ! Retrouvez votre notice SVBC22100-3H - ELM LEBLANC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SVBC22100-3H de la marque ELM LEBLANC.
MODE D'EMPLOI SVBC22100-3H ELM LEBLANC
Modèles et brevets déposés - Réf 6 720 619 589 (2009/03) FR
Chaudières au sol gaz à condensation avec ballon intégré
1 Consignes de sécurité et explication des symboles. 4
1.1 Explication des symboles 4 1.2 Mesures de sécurité 5
2 Indications concernant l'appareil 8
2.1 Utilisation conforme 8 2.2 Déclaration CE de conformité 8 2.3 Tableau des types 9
3 Préparer l'appareil pour le fonctionnement 10
3.1 Aperçu des raccordements 10 3.2 Ouvrir le robinet de gaz 12 3.3 Ouvrir le robinet de départ de chauffage et le robinet de retour de chauffage 13 3.4 Ouvrir la soupape d'eau froide 14 3.5 Ouverture de la porte 15 3.6 Contrôler la pression de l'eau du circuit de chauffage 16 3.7 Rajouter de l'eau de chauffage 17 3.8 Contrôler la pression de service de l'installation de chauffage solaire (Stellis Module SOLAIRE SVBC22/210-3H) 18 3.9 Faire l'appoint de liquide caloporteur (Stellis Module SOLAIRE SVBC22/210-3H) 19
4 Utilisation 20
4.1 Vue d'ensemble des éléments de commande 22 4.2 Allumer/éteindre l'appareil 24 4.3 Mise en marche du chauffage 26 4.4 Régler la régulation de chauffage (accessoire) 27 4.5 Régler la température d'eau chaude sanitaire 28 4.6 Régler le mode comport 30 4.6.1StellisModuleSVBC22/75-3H 30 4.6.2StellisModuleSVBC22/100-3H, SVBC30/150-3H..30 4.6.3StellisModuleSOLAIRESVBC22/210-3H 31 4.7 Réglement du mode été 32 4.8 Régler la protection antigel 33 4.9 Enclencher le verrouillage des touches 35 4.10 Messages indiqués sur l'afficheur 36
Avertissements
Dans le texte, les avertissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.
Les mots de signalement au début d'un avertissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.
- AVIS signale le risque de dégâts matériels.
- AVERTISSEMENT signale le risque d'accidents corporels graves.
Informations importantes
Les informations importantes ne concernant pas des situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.
Autres symboles Tab. 1
| Symbole | Signification |
| ► | Étape à suivre |
| → | Renvois à d'autres passages dans le document ou dans d'autres documents |
| • | Enumération/Enregistrement dans la liste |
| - | Enumération/Enregistrement dans la liste (2e niveau) |
Si on perçoit une odeur de gaz :
Fermer le robinet de gaz ( page 12). Ouvrir les fenêtres et les portes. Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles. Eteindre toute flamme à proximité. - Téléphoner immédiatement, de l'extérieur à la Compagnie de gaz et à un installateur ou un service après-vente agrée Junkers.
Si on perçoit une odeur de gaz brûlés
- Mettre l'appareil hors service ( page 25). Ouvrir les fenêtres et les portes. Informer immédiatement un installateur ou un service après-vente agréé Junkers.
Pour les appareils avec chaudières type cheminée : risque d'empoisonnement par fumées en cas d'alimentation en air de combustion insuffisante
Assurer l'alimentation en air de combustion. - Ne pas obturer ni diminuer les orifices d'aération sur les portes, fenêtres et murs. Assurer également une alimentation suffisante en air de combustion pour les appareils installés ultérieurement, par ex. les ventilateurs de course, les ventilateurs d'évacuation d'air. En cas d'alimentation insuffisante en air de combustion, ne pas mettre l'appareil en marche.
Dégâts dus à une erreur d'utilisation!
Les erreurs de commande peuvent entraîner des dommages personnels et/ou matériels.
S'assurer que les enfants ne jouent pas avec l'appareil et ne l'utilisent pas sans surveillance. S'assurer que les utilisateurs savent manier l'appareil de manière conforme.
Risques d'explosion de gaz inflammables.
Les travaux réalisés sur les conduites et robinetterie de gaz doivent être confiés exclusivement à un professionnel né agréé.
Faites installer ou modifier votre appareil uniquement par un professionnel.
Ne modifier aucune conduite ou robinetterie de gaz.
N'obturer en aucun cas les sorties des soupapes de sécurité! Pendant la mise en température, de l'eau s'écoule par la soupape de sécurité du ballon.
Inspection et entretien
L'utilisateur est responsable de la sécurité de l'installation de chauffage et du respect de l'environnement (loi relative à la lutte contre les pollutions).
Par conséquent, il est nécessaire de conclure un contrat d'entretien et d'inspection avec un professionnel incluant une inspection annuelle et un entretien personnalisé. Cela garantit un rendement important pour une combustion respectueuse de l'environnement.
Matériaux explosifs et facilement inflammables
Ne pas utiliser ou entreposer des matières facilement inflammables (papier, diluants, peintures, etc.) à proximité de l'appareil.
Air de combustion/air ambiant
Afin d'éviter toute corrosion, l'air de combustion/air ambient doit être exempt de substances corrosives (par exemple, hydrocarbures halogénés qui comprennent des liaisons chlorées ou fluorées).
2.1 Utilisation conforme
Cet appareil ne doit être monté que sur des systèmes de production d'eau chaude sanitaire en circuit fermé selon la norme NF EN 12828.
Le ballon ne doit être utilisé exclusivement pour l'échauffement d'eau sanitaire.
Nous déclinons toute responsabilité pour des dommages survenus pour cause d'utilisation non conforme qui ne correspondrait pas à l'usage prévu.
L'utilisation commerciale et industrielle de cet appareil pour la production de chaleur industrielle est absolument exclue.
2.2 Déclaration CE de conformité
La fabrication et le fonctionnement de ce produit répondent aux directives européennes en vigueur ainsi qu'aux conditions complémentaires requises par le pays concerné. La conformité a été confirmée par le label CE.
Vous pouvez demander la déclaration de conformité du produit en contactant l'adresse figurant au verso de cette notice.
L'appareil est contrôlé conformément à la norme française EN 677.
2.3 Tableau des types
Tab. 2
| Stellis Module | SVBC22/75-3H |
| SVBC22/100-3H | |
| SVBC30/150-3H | |
| Stellis Module SOLAIRE | SVBC22/210-3H |
3.1 Aperçu des raccordements
Fig. 1
1 Raccord de circulation 2 Robinet de départ de chauffage (accessoire) 3 Eau chaude sanitaire 4 Robinet de gaz (fermé, accessoire) 5 Groupe de sécurité (accessoire) 6 Soupape d'eau froide 7 Robinet de chauffage (accessoire) 8 Robinet de vidange et de replissage (accessoire) 9 Garniture d'écoulement (accessoire)
3.2 Ouvrir le robinet de gaz
Enfonce la poignée et tourne vers la gauche jusqu'à la butée (poignée dans le sens d'écoulement = ouvert).
Fig. 2
3.3 Ouvrir le robinet de départ de chauffage et le robinet de retour de chauffage
Tourner la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement.
Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.
Fig. 3
3.4 Ouvrir la soupape d'eau froide
Retirer le capuchon de protection et ouvrir la soupape.
Fig. 4
3.5 Ouverture de la porte
Fig. 5
3.6 Contrôler la pression de l'eau du circuit de chauffage
La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bar.
Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.
Fig. 6
3.7 Rajouter de l'eau de chauffage
L'alimentation en eau de chauffage est différente sur chaque installation. Demandez donc à votre chauffagiste de vous montrer la marche à suivre.
AVS: L'appareil peut etre endommagé.
Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.
La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).
3.8 Contrôler la pression de service de l'installation de chauffage solaire (Stellis Module SOLAIRE SVBC22/210-3H)
La pression de service s'élève à 2,5 bars en fonctionnement normal.
Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.
Fig. 7
3.9 Faire l'appoint de liquide caloporteur (Stellis Module SOLAIRE SVBC22/210-3H)
L'appoint de liquide caloporteur ne doit être réalisée que par un spécialiste.
La pression maximale de 6 bars, pour la température la plus élevée de l'installation solaire, ne doit pas être dépassée (la soupape de sécurité s'ouvre).
4 Utilisation
Cette notice d'utilisation ne concerne que la chaudière.
Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.
Les possibilités suivantes de régulation de chauffage peuvent trouver leur utilité :
- régulateur en fonction des intempéries installé dans l'appareil, → figure 9, [13], page 22. Il en résulte une extension des éléments de commande de l'appareil.
- régulateur en fonction des conditions extérieures monté à l'extérieur Thermostat d'ambiance
D'autres remarques figurent dans la notice d'utilisation du thermostat.
Une notice d'utilisation courte est disponible à la page 46.
Après la lecture de la notice d'utilisation, vous pouvez déployer la notice d'utilisation courte vers l'extérieur et la glisser dans le cache de l'appareil pour la conserver.
Fig. 8
4.1 Vue d'ensemble des éléments de commande
Fig. 9
1 Touche ramonage pour le professionnel (voir notice d'installation) 2 Touche de service pour le professionnel (voir notice d'installation) 3 Voyant de contrôle du fonctionnement du brûleur 4 Interrupteur principal 5 Verrouillage des touches 6 Touche eco 7 Touche Reset 8 Afficheur 9 Manomètre 10 Sélecteur de température eau chaude sanitaire 11 Témoin de fonctionnement 12 Sélecteur de température de départ chauffage 13 Logement pour une régulation à sonde extérieure ou une horloge (accessoires)
Allumer
- Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension.
Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.
Fig. 10
Si l'afficheur indique en alternance avec la température de départ, l'appareil est maintenu à une faible puissance calorifique pendant 15 minutes.
Arrêt
- Appuyer sur l'interrupteur principal pour permettre l'appareil hors tension. Le témoin de fonctionnement s'éteint. Si l'appareil doit être mis hors service pour une longue période : prévoir une protection anti-gel (→ chapitre 4.8).
L'appareil est équipé d'une protection anti-blocage pour la pompe de chauffage et de charge ballon, qui empêche un blocage de la pompe après un arrêt prolongé. Si les appareils sont éteints, la protection anti-blocage de la pompe n'est pas disponible.
4.3 Mise en marche du chauffage
La température de départ maximale peut être réglée entre 35°C et env. 90°C. La température de départ actuelle est affichée.
Pour les planchers chauffants, faire attention aux températures maximales de départ admissibles.
Tourner le sélecteur de température [Ⅲ], afin d'adapter la température de l'eau de chauffage à l'installation :
- Chauffage au sol : p. ex. position « 3 » (env. 50°C)
- Chauffage basse température: position « 6 » (env. 75 °C) Installation de chauffage pour température de départ jusqu'à env. 90°C : position « max »
Fig. 11
Lorsque le brûleur est en marche, le témoin vert est allumé.
Tab. 3
| Position du sélecteur de tempéra-ture de départ chauffage III | Température de depart chauffage |
| 1 | env. 35 °C |
| 2 | env. 43 °C |
| 3 | env. 50 °C |
| 4 | env. 60 °C |
| 5 | env. 67 °C |
| 6 | env. 75 °C |
| maxi | env. 90 °C |
4.4 Régler la régulation de chauffage (accessoire)
Régler le thermostat conformément aux spécifications figurant dans sa notice d'utilisation.
Fig. 12
4.5 Régler la température d'eau chaude sanitaire
Sélectionner toujours une température d'eau chaude sanitaire aussi faible que possible.
Un réglage faible au niveau du sélecteur entraîne une économie d'énergie importante.
En outre, des températures d'eau chaude sanitaire élevées provoquent une calcification plus forte et altèrent ainsi le fonctionnement de l'appareil (p. ex. temps de chauffage plus longs ou quantités d'écoulement plus faibles).
Avertissement: risques de brûture!
En fonctionnement normal, ne pas désirer une température supérieure à 60°C.
Tourner le sélecteur, afin de régler la température de l'eau chaude sanitaire.
La température réglée clignote sur l'afficheur pendant 30 secondes.
Fig. 13
Tab. 4
| Position du sélecteur | Température d'eau chaude sanitaire |
| min | env. 10 °C (protection contre le gel) |
| e | env. 55 °C |
| maxi | env. 70 °C |
Eau avec une durée totale supérieure à 27°f (TH)
Pour éviter un risque supérieur de panne liée au calcaire :
Régler la température d'eau chaude sanitaire à moins de 55°C.
4.6 Régler le mode comportement
Le réglage de base de l'appareil est le mode économique, la touche Éco est allumée.
Une pression sur la touche Eco permet de sélectionner le mode économique ou le mode comfort.
Mode économique
En mode économique, le gallon n'est rechargé que lorsqu'une quantité importante d'eau chaude sanitaire a été prélevée.
Une recharge moins fréquente du gallon permet de réaliser une économie d'énergie.
Mode comfort
En mode confort, le gallon est maintenu à la température réglée de manière constante. Cela garantit un confort maximal en termes d'eau chaude sanitaire.
Mode économique
En mode économique, la partie supérieure du gallon n'est rechargée que lorsqu'une quantité importante d'eau chaude sanitaire a été prélevée.
Une recharge moins fréquente du gallon et une quantité d'eau plus faible à préparer permettent de réaliser une économie d'énergie.
Mode comfort
En mode confort, l'ensemble du ballon est maintenu à la température régée de manière constante. Cela garantit un confort maximal en terme d'eau chaude sanitaire.
Mode économique
En mode économique, seule la partie supérieure (non solaire) du gallon est rechargée lorsqu'une quantité importante d'eau chaude sanitaire a été prélevée.
Une recharge moins fréquente du gallon pour une quantité d'eau plus faible à préparer permet de réaliser une économie d'énergie.
Mode comfort
En mode confort, toute la partie non solaire du ballon est maintenue à la température régée de manière constante. Cela garantit un confort maximal en termes d'eau chaude sanitaire.

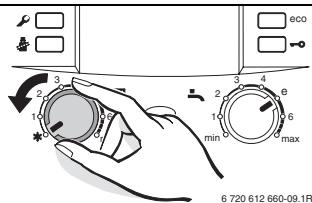

4.7 Réglage du mode établi
Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulations, thermostat et horloge de programmation n'est pas coupée.
AVIS: Risque de gel de l'installation de chauffage. En mode été, seule la protection antigel de l'appareil subsiste.
En cas de risque de gel, veiller à protégérer l'appareil contre le gel ( page 33).
Noter la position du sélecteur de température de départ chauffage III. Tourner le sélecteur de température de départ chauffage entièrement vers la gauche (position).
Fig. 14
D'autres remarques figurent dans la notice d'utilisation du thermostat.

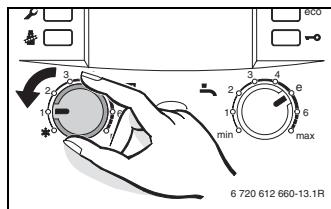

Protection antigel pour l'installation de chauffage :
Laisser l'appareil sous tension, ne pas couper le gaz et mettre le sélecteur au moins en position 1.
Fig. 15
- Ou Si vous souhaitez laisser l'appareil éteint :
Faire mélanger du produit antigel à l'eau de chauffage par le spécialiste lorsque l'appareil est à froid (voir notice d'installation) et vidanger le circuit d'eau chaude sanitaire.
D'autres remarques figurent dans la notice d'utilisation du thermostat.
Protection antigel pour le gallon :
Tourner le sélecteur vers la gauche jusqu'à la butée.
Fig. 16
Protection antigel pour l'installation solaire :
Le liquide caloporteur de l'installation solaire dispose d'une protection antigel jusqu'à env. -30°C.
Faire le contrôle du liquide caloporteur une fois par an, notice d'installation du capteur.
4.9 Enclencher le verrouillage des touches
Le verrouillage des touches agit sur les sélecteurs de la température de départ chauffage et de température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal et la touche de ramonage.
Enclencher le verrouillage des touches :
- Appuyer sur la touche → jusqu'à ce que l'afficheur indique en alternance avec la température de départ chauffage. La touche est allumée.
Fig. 17
Désactivé le verrouillage des touches :
Appuyer sur la touche → jusqu'à ce que l'afficheur indique la température de départ chauffage.
La touche s'éteint.
4.10 Messages indiqués sur l'afficheur
Tab. 5
| Afficheur | Description |
| In | Maintenance de l'appareil nécessaire |
| Lo | Verrouillage des touches actif (→ chapitre 4.9). |
| II | Le circulateur de chauffage est bloquée (→ chapitre 7). |
| H | L'appareil est maintainu à une faible puissance calori-fique pendant 15 minutes. |
| O | Fonction de purgege active (env. 4 minutes) |
| B | Démarrage de la désinfection thermique (→ chapitre 5). |
| J | Augmentation de la température du départ chauffage trop rapide (surveillance des gradients). Le mode chauffage est interrompu pendant deux minutes. |
| D | Fonction de séchage (séchage à sec). Si le séchage DALLE est activé sur la régulation à sonde extérieure, voir notice d'utilisation de celle-ci. |
| par ex. | Code défaut (→ chapitre 7) |
| EA |
5 Effectuer une désinfection thermique
Afin d'éviter toute contamination bactérienne de l'eau chaude sanitaire, par exemple par les légionelles, nous recommandons d'effectuer une désinfection thermique après un arrêt prolongé.
Sur certaines régulations de chauffage, la désinfection thermique peut être programmée à heures fixes (voir notice d'utilisation de la régulation de chauffage).
La désinfection thermique englobe l'ensemble du système d'eau chaude sanitaire, y compris les points de distribution. Pour les ballons solaires, la part solaire du gallon n'est pas prise en compte.
AVERTISSEMENT: Risques de brûlures!
L'eau chaude peut causer des brûlures graves.
Ne procéder à la désinfection thermique qu'en dehors des heures de service normales. Une fois la désinfection thermique terminée, le contenu de l'accumulateur d'eau chaude ne se refroidit que peu à peu par perte thermique jusqu'à ce qu'il atteigne la température d'eau chaude réglée. C'est pourquoi la température de l'eau chaude peut, pour une courte durée, être supérieure à la température réglée.
Fermer les points de vidage d'eau chaude sanitaire.
Avertir les habitants du risque de brûlure. - Mettre l'éventuelle pompe de circulation d'eau chaude sanitaire en fonctionnement permanent. - Appuyer simultanément sur la touche Ramoneur et sur la touche Verrouillage et les entreprises jusqu'à ce que l'écran indique.
Fig. 18
Attendre que la température maximale de l'eau chaude sanitaire soit atteinte. Ouvrir l'un après l'autre, du plus proche au plus lointain, les points de raccordement d'eau chaude sanitaire de sorte que de l'eau à 70°C ait coulé par chacun de ces points pendant plus de 3 minutes. Régler à nouveau la pompe de circulation en mode normal.
La désinfection thermique s'achève après 35 minutes durant lesquelles l'eau est maintenue à une température de 75°C.
Si une interruption de la désinfection thermique est nécessaire :
Eteindre l'appareil et le rallumer ( page 25). L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.
Économiser le gaz
La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comportement optimal. L'alimentation du brûleur en gaz est régée suivant la température ambience désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambience. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pièces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.
Entretien
Afin de maintenir la consommation de gaz et donc les émissions de substances polluantes à un niveau bas pendant une période prolongée, nous recommandons de conclure un contrat de maintenance auprès d'un spécialiste/agréé incluant une inspection annuelle et un entretien en fonction des besoins.
Régulation du chauffage
Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.
Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.
Robinets thermostatiques
Ouvrir complètement les robinets thermostatiques, afin que la température ambiantesouhaïée puisse être atteinte. Ne modifier la température sur le régulateur que lorsque la température ambiantesouhaïée n'est pas atteinte après une période prolongée.
Chauffage par le sol
Ne pas dépasser la valeur de la température de départ recommandée par le fabricant comme température de départ maximale.
Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).
Pour aérer, ne pas laisser la fenêtre en position oscillo-battante. Sinon, la chaleur s'échappe continuellement de la pièce sans améliorer significativement l'air ambiant. Il vaut mieux ouvrir complètement les fenêtres pendant une courte durée.
Pendant l'aération des pièces, fermez les robinets thermostatiques.
Eau chaude sanitaire
Sélectionner toujours une température d'eau chaude sanitaire aussi faible que possible.
Un réglage faible au niveau du sélecteur de température eau chaude sanitaire entraîne une économie d'énergie importante. En outre, des températures d'eau chaude sanitaire élevées provoquent une calcification plus forte et altèrent le fonctionnement de l'appareil (p. ex. temps de chauffage plus longs ou quantités d'écoulement plus faibles).
Bouclage sanitaire
Régler une pompe de circulation éventuelle pour l'eau chaude sanitaire par un programme hors d'heure selon les besoins individuels (par ex. le matin, à midi, le soir).
7 Élimination des défauts
Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.
Si un défaut survient pendant le fonctionnement de l'installation, un signal d'avertissement retentit et le témoin de fonctionnement clignote.
Ce signal d'avertissement est coupé en appuyant sur n'importe quelle touche.
L'écran indique un code défaut (par ex. [H]) et la touche reset peut clignoter.
Si la touche reset clignote :
- Appuyer sur la touche reset et maintenir jusqu'à ce que l'afficheur indique - - -
L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.
Si la touche reset ne clignote pas :
Eteindre l'appareil et le rallumer ( page 25).
L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.
S'il n'est pas possible de remédier à la perturbation :
Contacter un technicien agréé ou le service après-vente et indiquer le code défaut et les caractéristiques de l'appareil.
Vous trouverez un aperçu des messages pouvant apparaître sur l'afficheur en page 36.
Caractéristiques techniques de l'appareil
Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre appareil. Vous les trouverez sur la plaque signalétique ou sur l'autocollant indiquant le type de l'appareil sur le cache.
Stellis Module (par ex. SVBC22/100-3H)
Date de fabrication
(FD...)
Date de la mise en service :
Installateur :
Inspection et entretien
L'utilisateur est responsable de la sécurité de l'installation de chauffage et du respect de l'environnement (loi relative à la lutte contre les pollutions).
Par conséquent, il est nécessaire de conclure un contrat d'entretien et d'inspection avec un professionnel incluant une inspection annuelle et un entretien personnalisé. Cela garantit un rendement important pour une combustion respectueuse de l'environnement.
Nettoyage de l'habillage
Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.
9 Protection de l'environnement/recyclage
La protection de l'environnement est un principe fondamental de BOSCH.
Pour nous, la qualité de nos produits, la rentabilité et la protection de l'environnement constituent des objectifs aussi importants l'un que l'autre. Les lois et les règlements concernant la protection de l'environnement sont strictement observés.
Pour la protection de l'environnement, nous utilisons, tout en respectant les aspects économiques, les technologies et matérielles possibles.
Emballage
En ce qui concerne l'emballage, nous participons aux systèmes de recyclage des différents pays, qui garantissent un recyclage optimal.
Tous les matériaux d'emballage utilisés respectent l'environnement et sont recyclables.
Appareils anciens
Les appareils anciens contiennent des matériaux qui devraient être recyclés.
Les groupes de composants peuvent facilement être séparés et les matières plastiques sont indiquées. Les différents groupes de composants peuvent donc être triés et suivre la voie de recyclage ou d'élimination appropriée.
10 Résumé du mode d'emploi
Allumer/éteindre l'appareil Mise en marche du chauffage Régler la température d'eau chaude sanitaire
Régler la régulation du chauffage (accessoire)
Voir la notice d'utilisation du thermostat.
Enclencher le verrouillage des touches
Mode comport : touche eco éteinte.
Mode économique : touche eco allumée.
Régler la protection antigel
Allumer l'appareil 24
Aperçu des modèles 9
Appareils anciens 45
Appareils usagés 45
Arrêt de l'appareil 25
Chauffage
- Mise en marche 26, 46
Déclaration CE de conformité 8
Défauts 42
Désinfection thermique 37
Emballage 45
Environnement 45
Éteindre l'appareil 25
Indications concernant l'appareil - Utilisation conforme. Indications concerning l'appareil - Déclaration CE de conformité. Informations concernant l'appareil - Aperçu des modèles. 9
Message de début 42
Mesures de sécurité. 5
Mise en marche
- Allumer l'appareil 24 - Éteindre l'appareil 25
Mise en marche du chauffage 26,46 Mise en service 10 Mode été 32
Protection antigel 33,46
Recyclage 45 Réglementation relative à l'économie d'énergie 27, 46 Régler la température d'eau chaude sanitaire 28, 46 Régulation de chauffage 27, 46
Température d'eau chaude sanitaire - Régulation. 28,46
Utilisation conforme 8
www.elmleblanc.fr
Informations consommateurs
• Notre nouvelle chaudière est arrivée avec les documents suivants :
- la notice d'emploi,
- les conditions de garantie et la carte de validation de la garantie à retourner, dûment remplie par vos soins, à E. L. M. Leblanc.
2 Voiture appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien. Pour connaître les adresses de notre réseau après-vente, contactez-nous au numéro ci-dessus. Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.
