Type de produit	Système home cinéma
Marque	Samsung
Modèle	RTS-E10T
Dimensions (L x H x P)	430 x 300 x 150 mm
Poids	2,5 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique (fonctionnement)	40 W
Consommation électrique (veille)	< 0,5 W
Puissance de sortie	500 W
Nombre de canaux	5.1
Formats audio pris en charge	MP3, WMA, AAC, WAV
Connectivité	Bluetooth, HDMI, USB, entrée optique, entrée audio analogique
Fonctions radio	FM stéréo avec RDS
Lecteur intégré	DVD
Formats vidéo pris en charge	DivX, MPEG4, AVI
Accessoires inclus	Télécommande, câble HDMI, câble audio, antenne FM, manuel d'utilisation
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l'appareil. Tenir à l'écart de l'eau. Température de fonctionnement : 5°C à 35°C.
Pièces détachées	Télécommande, câbles HDMI et audio, antenne FM
Réparabilité	Indice de réparabilité non fourni. Contacter un service agréé.

FOIRE AUX QUESTIONS - RTS-E10T SAMSUNG

Comment connecter le système à la TV ?

Connectez le câble HDMI de la sortie HDMI ARC du système à l'entrée HDMI ARC de la TV. Vous pouvez également utiliser une connexion optique si votre TV ne prend pas en charge HDMI ARC. Assurez-vous de sélectionner la bonne source sur le système.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord les piles de la télécommande. Si les piles sont usées, remplacez-les par des piles neuves. Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le capteur du système. Si le problème persiste, réinitialisez la télécommande en retirant les piles et en appuyant sur n'importe quel bouton pendant 10 secondes, puis insérez de nouvelles piles.

Comment régler le volume des enceintes ?

Utilisez les touches de volume sur la télécommande ou sur l'appareil pour augmenter ou diminuer le volume général. Pour ajuster le niveau de chaque enceinte (avant, arrière, caisson de basses), accédez au menu Son ou Haut-parleurs dans les réglages du système et utilisez les options de balance ou de niveaux.

Le son est déformé, comment résoudre ?

Vérifiez que les câbles audio (HDMI, optique, etc.) sont correctement branchés. Réduisez le volume si le son est saturé. Accédez au menu Son et désactivez les effets sonores comme l'égaliseur ou le mode surround si le problème persiste. Assurez-vous que les haut-parleurs ne sont pas obstrués.

Comment lire des fichiers USB ?

Branchez votre clé USB sur le port USB à l'avant ou à l'arrière du système. Appuyez sur la touche Source et sélectionnez USB. Utilisez la télécommande pour naviguer dans les dossiers et sélectionner les fichiers audio ou vidéo. Le système prend en charge les formats MP3, WMA, AAC, WAV pour l'audio et DivX, MPEG4, AVI pour la vidéo.

Comment configurer la radio FM ?

Connectez l'antenne FM fournie. Appuyez sur la touche Source pour sélectionner la radio FM. Maintenez enfoncée la touche Présélection ou Auto Tune pour lancer une recherche automatique des stations. Pour mémoriser une station, syntonisez-la manuellement puis appuyez sur la touche Présélection jusqu'à ce que le numéro de présélection clignote, puis choisissez un emplacement.

Le système ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché au système et à la prise murale. Testez la prise avec un autre appareil. Si le système est en veille, appuyez sur la touche Marche/Arrêt sur l'appareil ou sur la télécommande. Si rien ne se produit, débranchez le système pendant 1 minute, puis rebranchez-le. Si le problème persiste, contactez un service agréé.

Comment mettre à jour le firmware ?

Visitez le site Web de Samsung dans la section Téléchargements ou Support. Recherchez le modèle RTS-E10T et téléchargez le dernier fichier de mise à jour du firmware. Transférez le fichier sur une clé USB formatée en FAT32. Branchez la clé sur le système, allez dans le menu Paramètres puis Mise à jour du logiciel et sélectionnez Par USB. Suivez les instructions à l'écran.

Puis-je connecter des écouteurs ?

Oui, si le système est équipé d'une prise casque. Branchez vos écouteurs sur la prise PHONES située à l'avant du panneau de commande. Lorsque les écouteurs sont connectés, le son des haut-parleurs est automatiquement coupé. Réglez le volume avec la molette ou la télécommande.

Comment nettoyer l'appareil ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques, solvants ou nettoyants abrasifs. Pour les grilles des haut-parleurs, utilisez un pinceau doux ou un aspirateur à faible puissance. Évitez tout contact avec l'eau.

MODE D'EMPLOI RTS-E10T SAMSUNG

Manuel d'utilisation

Un monde de possibilités

Merci d'avoir choisi Samsung.

Pour bénéfi cier d'un service plus complet,

enregistrez votre produit sur le site

www.samsung.com/global/register

fonctions

Lecture multiformat et tuner FM

Le RTS-E10 allie une fonction de lecture multiformat (DVD-VIDEO, VCD, CD, CD MP3, CD WAV, DivX, CD R/RW) à un tuner FM sophistiqué, le tout dans un seul lecteur.

Prise en charge des hôtes USB

Vous pouvez connecter et lire des fichiers depuis un périphérique de stockage USB externe (lecteur MP3, mémoire flash USB, etc.) grâce à la fonction USB HOST (HÔTE USB) de votre système de Home cinéma.

Fonction d'économiseur d'écran du téléviseur

Si l'unité principale reste en mode Arrêt plus de trois minutes, le logo Samsung s'affiche sur l'écran du téléviseur. Le RTS-E10 passe automatiquement en mode d'économie d'énergie après 20 minutes en mode économiseur d'écran.

Fonction économie d'énergie

Le RTS-E10 se met automatiquement hors tension après 20 minutes en mode Arrêt.

Affichage personnalisé sur l'écran du téléviseur

Le RTS-E10 vous permet de sélectionner votre image favorite pendant la lecture d'un DVD (JPEG) et de l'établir en tant que fond d'écran.

CONTENU

Vérifi ez que les accessoires ci-dessous sont fournis.

consignes de sécurité

AVERTISSEMENTS

AFIN DE LIMITER LES RISQUES D'ÉLECTROCUTION, NE RETIREZ JAMAIS LE COUVERCLE (OU LE CACHE ARRIÈRE). AUCUN DES ÉLÉMENTS INTERNES N'EST RÉPARABLE PAR L'UTILISATEUR. CONFIEZ L'ENTRETIEN DE CET APPAREIL À UNE PERSONNE QUALIFIÉE.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1

Ce symbole signale la présence à l'intérieur du produit d'une tension dangereuse susceptible de provoquer une électrocution ou des blessures corporelles.

Ce symbole précède les consignes importantes qui accompagnent le produit.

Ce lecteur de compact disque est catégorisé produit LASER DE CLASSE 1.

L'utilisation des commandes, un réglage ou l'observation de procédures autres que ceux spécifiés dans ce manuel peut engendrer une exposition à des radiations dangereuses.

ATTENTION : RADIATIONS LASER INVISIBLES LORS DE L'OUVERTURE ET EN CAS DE DÉFAILLANCE DU VERROUILLAGE, ÉVITEZ DE VOUS EXPOSER AU FAISCEAU.

AVERTISSEMENT : Pour diminuer les risques d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION : POUR PRÉVENIR TOUT RISQUE D'ÉLECTROCUTION, INSÉREZ COMPLÈTEMENT LA BROCHE MÂLE (LARGE) DANS LE LOGEMENT FEMELLE DE LA PRISE.

• Cet appareil doit toujours être connecté à une prise d'alimentation CA mise à la terre.
• Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale ; par conséquent celle-ci doit être facilement accessible.

ATTENTION

• Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.
• La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

consignes de sécurité

PRÉCAUTIONS

Assurez-vous que l'alimentation secteur de votre maison est conforme aux indications inscrites sur l'autocollant d'identification situé à l'arrière de votre lecteur. Installez votre lecteur à l'horizontale, sur une surface appropriée (meuble), et ménagez un espace autour suffisant pour la ventilation (7,5 à 10 cm). Veillez à ce que les orifices de ventilation ne soient pas obstrués. Avant de déplacer le lecteur, assurez-vous que le tiroir disque est bien vide. Cet appareil est conçu pour une utilisation continue. La mise en veille du système de Home cinéma ne met pas l'appareil hors tension. Pour mettre le lecteur complètement hors tension, débranchez la fiche d'alimentation de la prise murale, surtout si l'appareil doit rester inutilisé pendant une période prolongée.

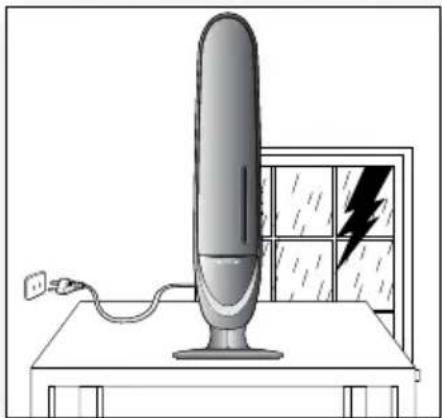

Pendant un orage, débranchez le cordon d'alimentation secteur de la prise murale. Les pics de tension dus à la foudre risqueraient d'endommager l'appareil.

N'exposez pas l'appareil à la lumière directe du soleil ni à d'autres sources de chaleur.

Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

lecteur à l'humidité (ex : vases) et à des températures excessives (ex : foyer de cheminée) ou à tout

équipement générant des champs magnétiques ou électriques importants (ex : haut-parleurs...). Débranchez le cordon d'alimentation de la prise d'alimentation secteur en cas de dysfonctionnement du lecteur. Votre lecteur n'est pas conçu pour un usage industriel.

Ce produit est uniquement destiné à un usage privé.

Si le lecteur est stocké dans un environnement froid, il se peut que de la condensation se forme. Lors du transport du lecteur en hiver, attendez environ 2 heures que l'appareil atteigne la température ambiante de la pièce avant de l'utiliser.

Les piles utilisées avec ce produit contiennent des produits chimiques dangereux pour l'environnement.

Ne jetez pas les piles avec les déchets ménagers.

FONCTIONS

2 Contenu

2

CONSIGNES DE SÉCURITÉ

3 Avertissements

4 Précautions

3

INFORMATIONS PRÉALABLES

7 Avant de lire le manuel d'utilisation

8 Disques compatibles

8 Types de disques non compatibles

8 Protection contre la copie

9 Types de disque et caractéristiques

7

DESCRIPTION

10 Façade

11 Panneau arrière

10

TÉLÉCOMMANDE

13 Fonctions de la télécommande

12

BRANCHEMENTS

15 Branchement des enceintes

17 Branchement de la sortie vidéo sur le téléviseur

18 Branchement audio de périphériques externes

19 Branchement de l'antenne FM

15

AVANT D'UTILISER VOTRE HOME CINÉMA

20

LECTURE

21

21 Lecture de disques

22 Lecture des CD MP3/WMA

23 Lecture des fi chiers JPEG

25 Lecture des DIVX

27 Utilisation de la fonction de lecture

33 Lecture de fichiers multimédia avec la fonctionnalité USB HOST (HÔTE USB)

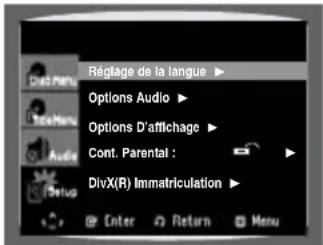

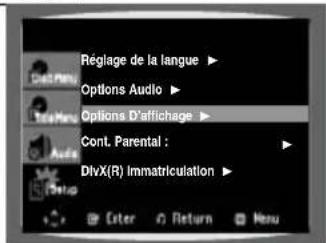

35 Réglage de la langue
36 Conf i guration audio
37 Configuration du type d'écran du téléviseur

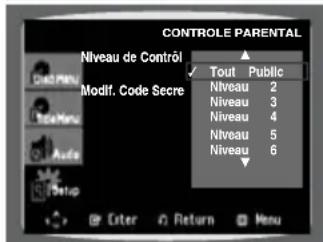

39 Configuration du mot de passe du contrôle parental
39 Configuration (niveau de classification)

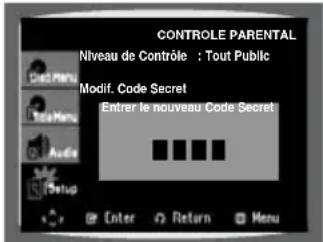

40 Changement de mot de passe
40 Enregistrement DIVX (R)
41 Configuration de la compression DRC (Dynamic range compression : Compression dynamique de la gamme de fréquence)
41 Configuration de la fonction EQUALIZER (ÉGALISEUR)

RADIO

42

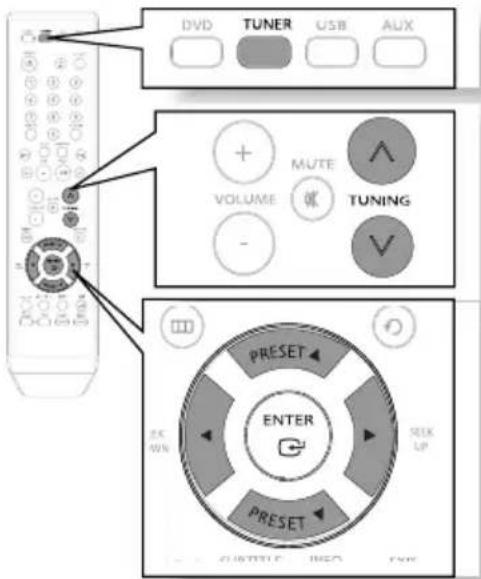

42 Écoute de la radio

DÉPANNAGE

43

PRODUITS PRIS EN CHARGE PAR LA FONCTION USB HOST (HÔTE USB)

45

45 Appareil photo numérique
45 Disque USB à mémoire flash
45 Lecteur MP3

ANNEXES

46

46 Précautions à prendre lors de la manipulation et du rangement des disques
47 Caractéristiques

informations préalables

AVANT DE LIRE LE MANUEL D'UTILISATION

Assurez-vous d'avoir assimilé les termes suivants avant de passer à la lecture du manuel d'utilisation.

Icônes utilisées dans ce manuel d'utilisation

Icône T	Terme Définition
	DVD	Indique une fonction disponible avec les DVD ou DVD-R/DVD-RW enregistrés et finalisés en mode Vidéo.
	VCD	Indique une fonction disponible avec les VCD enregistrés et finalisés en mode Vidéo.
	CD	Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).
	MP3 Indique une fonction disponible avec un CD-R/-RW.
	JPEG Indique une fonction disponible avec un CD-R/-RW.
	DivX	Indique une fonction disponible avec un disque MPEG4 (DVD ± R/RW, CD-R ou CD-RW).
	Avertissement	Indique qu'une fonction ne fonctionne pas ou que des paramètres ont peut-être été annulés.
	Remarque	Indique des astuces ou des consignes pouvant vous aider à utiliser les différentes fonctions.

Dans ce manuel, les instructions comportant le signe "DVD ( )" s'appliquent aux DVD-VIDEO, DVD-AUDIO et DVD-R/-RW enregistrés en mode Vidéo puis finalisés. Lorsqu'un type de DVD particulier est mentionné, il est indiqué séparément.
Si un disque DVD-R/-RW n'a pas été enregistré correctement au format vidéo DVD, il ne pourra pas être lu.

Comment utiliser ce manuel d'utilisation

1) Veillez à bien connaître les consignes de sécurité avant d'utiliser l'appareil. (reportez-vous aux pages 3 à 4)
2) En cas de problème, consultez la section Dépannage. (reportez-vous aux pages 43 à 44)

Copyright

©2008 Samsung Electronics Co., Ltd.

Tous droits réservés ; il est interdit de reproduire ou de copier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co., Ltd.

informations préalables

VIDEO

Le DVD (Digital Versatile Disc) offre une qualité audio et vidéo exceptionnelle grâce au son ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Désormais, vous pouvez bénéficier de ces effets très réalistes chez vous, comme si vous étiez dans une salle de cinéma ou de concert.

Les systèmes Home cinéma et les disques possèdent des codes régionaux. Ces codes régionaux doivent correspondre pour que le disque puisse être lu. Si les codes ne correspondent pas, le disque ne sera pas lu. Le code régional du lecteur figure sur le panneau arrière de l'appareil.

(Votre système Home cinéma lit uniquement les DVD ayant le même code régional.)

DISQUES COMPATIBLES

Type de disque	Marque (logo)	Signaux enregistrés	Diamètre Durée	de lecture maxi.
DVD-VIDEO VIDEO			12 cm	Environ 240 min (une face)
				Environ 480 min (double face)
			8 cm	Environ 80 min (une face)
				Environ 160 min (double face)
CD audio		AUDIO	12 cm 74 min
			8 cm 20 min
VIDEO CD AUDIO			12 cm 74 min.
			8 cm 20 min
DivX		AUDIO + VIDEO	12 cm 74 min
			8 cm 20 min

TYPES DE DISQUE NON COMPATIBLES

• Les disques laser, CD-G, CD-I, CD-ROM, DVD-RAM et DVD-ROM ne peuvent pas être lus par ce lecteur.
• Il est possible que le lecteur ne puisse pas lire les DVD achetés à l'étranger.

PROTECTION CONTRE LA COPIE

• Un grand nombre de disques DVD sont encodés avec la protection contre la copie. Pour cette raison, vous devez brancher directement votre système Home cinéma sur un téléviseur uniquement et non sur un magnétoscope. Les DVD protégés contre la copie affichent des images déformées lors du branchement sur un magnétoscope.
• Ce produit intègre la technologie de protection des droits d'auteur dont certains brevets américains et autres droits de propriété intellectuelle possédés par Macrovision Corporation et autres propriétaires sont protégés par des dépôts de brevet. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation et doit se limiter à une utilisation domestique et à d'autres emplois limités, à moins qu'il n'en soit autrement décidé par Macrovision Corporation. Tenter de démonter l'appareil et d'en étudier le fonctionnement en vue de le reproduire est strictement interdit.

Cet appareil ne prend pas en charge les fichiers sécurisés (DRM) (Gestion des droits numériques).

Disques CD-R

• Certains disques CD-R ne peuvent pas être lus en fonction du périphérique d'enregistrement utilisé (graveur de CD ou ordinateur) et de l'état du disque.
• Utilisez un CD-R de 650 Mo/74 minutes. N'utilisez pas de CD-R de plus de 700 Mo/80 minutes car ils risquent de ne pas pouvoir être lus.
• Certains CD-RW (réinscriptibles) ne peuvent pas être lus.
• Seuls les CD-R correctement "fermés" peuvent être lus intégralement. Si la session est fermée alors que le disque reste ouvert, le disque ne pourra pas être entièrement lu.

Disques CD-R MP3

• Seuls les disques CD-R comportant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.
• Le nom des fichiers MP3 ne doit pas comporter plus de 8 caractères et ne doit pas contenir d'espaces ni de caractères spéciaux (. / = +).
• Utilisez des disques enregistrés avec une vitesse de compression/décompression supérieure à 128 kbit/s.
• Seuls les fichiers comportant l'extension "mp3" peuvent être lus.
• Seul les disques multisession écrits de manière consécutive peuvent être lus. Si le disque multisession comporte un segment vierge, il sera lu jusqu'au segment vierge uniquement.
• Si le disque n'est pas fermé, le lancement de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne puissent pas être lus.
• Pour les fichiers encodés au format VBR (débit binaire variable), c'est-à-dire les fichiers encodés avec des débits binaires faible et élevé (ex. : 32 à 320 kbit/s), il est possible que le son soit décalé pendant la lecture.
• Vous pouvez lire un maximum de 500 plages par CD.
• Vous pouvez lire un maximum de 300 dossiers par CD.

Disques CD-R JPEG

• Seuls les fichiers comportant l'extension "jpg" peuvent être lus.
• Si le disque n'est pas fermé, le lancement de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne puissent pas être lus.
• Seuls les disques CD-R comportant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
• Le nom des fichiers JPEG ne doit pas comporter plus de 8 caractères et ne doit pas contenir d'espaces ou de caractères spéciaux (. / = +).
• Seul les disques multisession écrits de manière consécutive peuvent être lus. Si le disque multisession comporte un segment vierge, il sera lu jusqu'au segment vierge uniquement.
• Vous pouvez stocker un maximum de 9 999 images sur un même CD.
• Lors de la lecture d'un CD d'images Kodak ou Fuji, seuls les fichiers JPEG du dossier images peuvent être lus.
• Il est possible que le lancement de la lecture des CD d'images Kodak ou Fuji soit plus long voire impossible.

Disques DVD±R/RW, CD-R/RW DivX

• Cet appareil proposant uniquement des formats d'encodage autorisés par DivX Networks, Inc., il est possible qu'un fichier DivX créé par l'utilisateur ne puisse pas être lu.
• Les mises à jour logicielles des formats non compatibles ne sont pas prises en charge. (Exemple : QPEL, GMC, résolution supérieure à 800 x 600 pixels, etc.)
• La lecture des sections avec une vitesse d'enregistrement élevée peut s'avérer impossible pendant la lecture d'un fi chier DivX.
• Pour de plus amples informations sur les formats autorisés par DivX Networks, Inc., rendez-vous sur le site "www.divxnetworks.net".

FAÇADE

1	BOUTON DE MISE SOUS TENSION ( ⓞ )	5	BOUTON SAUT ( ✗ )	9	Affi chage
2	BOUTON SAUT ( ✗ )	6	Réglage du volume (+)	10	TIROIR DISQUE
3	BOUTON ARRÊT ( □ )	7	Réglage du volume (-)
4	BOUTON LECTURE/ PAUSE ( ✗ )	8	BOUTON D’ÉJECTION

La réparation des enceintes n'est pas possible. Pour le remplacement des enceintes, veuillez contacter votre centre de dépannage Samsung agréé.
L'unité principale (enceinte D) comporte une rainure sur la façade. Vous pouvez l'ouvrir en la soulevant à l'aide d'un outil à extrémité fine et dure (ex : règle ou tournevis). Ouvrez uniquement à des fi ns de réparation.

1	CONNECTEURS DE SORTIE DES ENCEINTES	Permettent de brancher l'enceinte gauche et le caisson de basse.
2	Hôte USB	Permet de brancher un appareil photo numérique, un lecteur MP3, une carte mémoire Memory Stick, un lecteur de carte ou tout autre support de stockage amovible.
3	PRISE D'ENTRÉE AUX	Permet de connecter l'appareil à la sortie analogique d'un périphérique externe (ex : lecteur MP3).
4	FM 75Ω Permet de connecter l'antenne FM.
5	PRISES AUDIO L, R OUT(SORTIE AUDIO G/D)	Permettent de brancher votre système au téléviseur à l'aide d'un câble audio si l'entrée du téléviseur correspondante est libre.
6	PRISE VIDEO OUT (SORTIE VIDÉO)	Reliez la prise d'entrée vidéo du téléviseur (VIDEO IN) à la prise VIDEO OUT (SORTIE VIDÉO).
7	PRISES DE SORTIE COMPONENT VIDEO	Permettent de connecter les entrées Vidéo composant de votre téléviseur à ces prises.

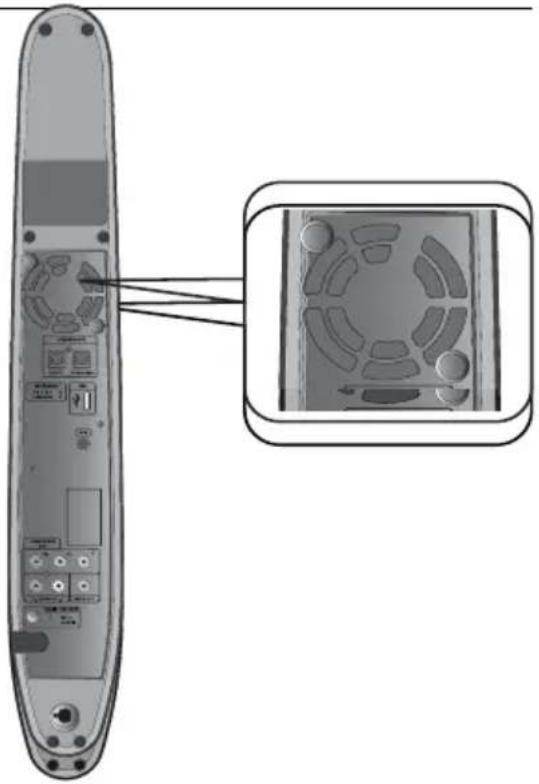

8	VENTILATEUR	Le ventilateur se met en marche dès que l'appareil s'allume. Prévoyez un espace d'environ 10 cm minimum autour du ventilateur lorsque vous installez l'appareil.

Portée de fonctionnement de la télécommande

La télécommande peut être utilisée jusqu'à environ

7 mètres en ligne droite. Elle peut également être utilisée à un angle horizontal de 30° maximum par rapport au capteur de la télécommande.

Insertion des piles de la télécommande

1. Retirez le cache du compartiment à piles selon le sens de la fl èche.

2. Insérez deux piles AAA de 1,5 V en veillant à respecter la polarité (+ et -).

3. Remettez le cache en place.

Respectez les précautions suivantes afin d'éviter toute fuite ou fissure des piles :

• Placez les piles dans la télécommande en respectant la polarité : (+) sur (+) et (−) sur (−).
• Utilisez un type de piles adapté. Les piles peuvent sembler identiques d'apparence mais avoir une tension différente.
  ■ Remplacez toujours les deux piles en même temps.
• Ne mettez pas les piles en contact avec une source de chaleur ou des flammes.

télécommande

1	Bouton DVD, TUNER (DVD, SYNTONISEUR)
2	Bouton POWER (MARCHE/ARRÊT)
3	Touches numériques (0 à 9)
4	Bouton REMAIN (DURÉE RESTANTE)
5	Bouton STEP (PAS À PAS)
6	Boutons de saut AVANT/ARRIÈRE
7	Bouton STOP (ARRÊT)
8	Bouton MUTE (MUET)
9	Bouton VOLUME (VOLUME)

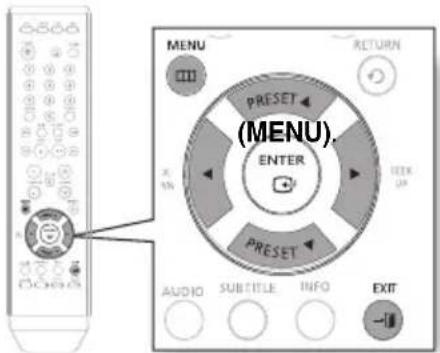

10	Bouton MENU (MENU)
11	Boutons Preset (Préréglage) ▼/▲, Seek Up/Down (Recherche avant/arrière), curseur, Enter (Entrée)
12	Bouton SUBTITLE (SOUS-TITRES)
13	Bouton AUDIO (AUDIO)
14	Bouton P.Sound
15	Bouton EQ (EG)
16	Bouton ZOOM (ZOOM), MO/ST (MO/ST)
17	Bouton AUTO SCAN (BALAYAGE AUTO), ANGLE (ANGLE)

18	BOUTON EXIT (QUITTER)
19	Bouton INFO (INFO)
20	Bouton RETURN (RETOUR)
21	Bouton TUNING (SYNTONISATION)
22	Bouton de RECHERCHE ARRIÈRE/AVANT
23	Bouton LECTURE/PAUSE
24	Bouton REPEAT (RÉPÉTITION)
25	Bouton CANCEL (ANNULER)

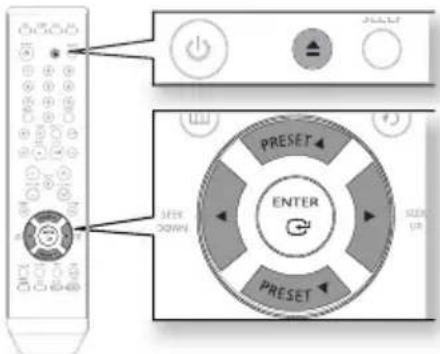

26	Bouton EJECT (ÉJECTION)
27	Bouton SLEEP (VEILLE)
28	Bouton USB (USB)
29	Bouton AUX (AUX)

branchements

Cette section indique différents modes de branchement du Home cinéma numérique à d'autres périphériques externes.

Avant de déplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.

BRANCHEMENT DES ENCEINTES

Position du Home cinéma numérique

Placez-le sur un support, une étagère ou dans le meuble TV.

Sélection de la position d'écoute

La distance entre la position d'écoute et le téléviseur doit être égale à environ 2,5 à 3 fois la taille de l'écran du téléviseur.

Exemple : 2 à 2,4 m pour un téléviseur de 32"

3,5 à 4 m pour un téléviseur de 55"

Enceintes avant L R

Placez ces enceintes devant votre position d'écoute, tournées vers vous (à environ 45°).

Placez les enceintes de sorte que les haut-parleurs d'aigus se trouvent à hauteur de vos oreilles.

Alignez la façade des enceintes avant sur la façade de l'enceinte centrale ou placez-les légèrement en avant de l'enceinte centrale.

Branchement des enceintes

1. Appuyez sur la languette de la borne située à l'arrière de l'enceinte.
2. Insérez le fil noir dans la borne noire (-) et le fil rouge dans la borne rouge (+) puis relâchez la languette.
3. Branchez les fi ches à l'arrière du Home cinéma.
4. Assurez-vous que les couleurs des bornes de l'enceinte correspondent aux couleurs de la fi che.

Enceinte avant (G)

• Ne laissez pas les enfants jouer avec ou à proximité des enceintes. Ils risqueraient d'être blessés en cas de chute des enceintes.
• Lors du branchement des fils sur les enceintes, assurez-vous que la polarité (+/-) est respectée.

Si vous placez une enceinte à proximité du téléviseur, la couleur de l'écran peut s'en trouver altérée en raison du champ magnétique généré par l'enceinte. Si cela se produit, éloignez l'enceinte du téléviseur.

BRANCHEMENT DE LA SORTIE VIDÉO SUR LE TÉLÉVISEUR

Choisissez l'une des méthodes suivantes pour le branchement sur le téléviseur.

MÉTHODE 1 : Vidéo composant

Si votre téléviseur est équipé d'entrées Vidéo composant, reliez les prises de sortie Vidéo composant ( P_R , P_B et Y) situées à l'arrière du système Home cinéma aux prises d'entrée Vidéo composant de votre téléviseur à l'aide du câble Vidéo composant (non fourni).

MÉTHODE 2 : Vidéo composite

Branchez le câble vidéo fourni sur la prise VIDEO OUT (SORTIE VIDÉO) qui se trouve à l'arrière du système Home cinéma et sur la prise VIDEO IN (ENTRÉE VIDÉO) de votre téléviseur.

- Cet appareil fonctionne en mode Balayage entrelacé 576i (480i) avec la sortie composant.

branchements

BRANCHEMENT AUDIO DE PÉRIPHÉRIQUES EXTERNES

AUX : branchement d'un périphérique externe/lecteur MP3

Périphériques tels qu'un lecteur MP3

1. Branchez la prise AUX IN (entrée auxiliaire) du Home cinéma à la prise de sortie audio du périphérique externe/lecteur MP3.

2. Appuyez sur le bouton AUX (AUX) de la télécommande pour sélectionner l'entrée AUX.

Si vous connectez un lecteur MP3 iPod lorsque le lecteur DVD est allumé, celui-ci permet de recharger la batterie de votre iPod.

1. Branchez l'antenne FM fournie à la prise FM 75 Ω COAXIALE.
2. Déplacez progressivement le fil de l'antenne jusqu'à trouver une position dans laquelle la réception est de qualité, fixez-le ensuite solidement à un mur ou une autre surface solide.

Cet appareil ne reçoit pas les émissions AM.

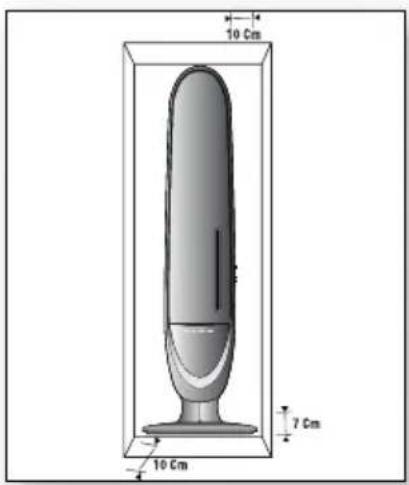

Ventilateur

Le ventilateur fournit de l'air frais à l'appareil afin d'éviter toute surchauffe.

Pour votre sécurité, veuillez respecter les consignes suivantes.

• Vérifiez que l'appareil est suffisamment bien ventilé. Si l'appareil est mal ventilé, sa température interne risque de s'élever et il pourrait être endommagé.
• Veuillez à ne pas obstruer le ventilateur ou les orifices d'aération. (Si le ventilateur ou les orifices d'aération sont obstrués avec du papier journal ou du tissu, la température interne de l'appareil risque d'augmenter et cela pourrait provoquer un incendie.)

avant d'utiliser votre Home cinéma

Le système Home cinéma

1. Branchez le cordon d'alimentation de l'unité principale à la source d'alimentation secteur.

1. Appuyez sur le bouton DVD pour passer en mode DVD et utiliser le lecteur DVD du Home cinéma.

Un temps de retard de 3 secondes environ est constaté lorsque vous appuyez sur la touche de l'appareil permettant d'allumer ou d'éteindre ce dernier.
Il y aura un délai de 2 secondes, pendant que vous éjecter le disque.

1. Insérez un disque verticalement dans la fente d'insertion de disques.

- Placez délicatement un disque dans le tiroir, face imprimée dirigée vers le haut.

1. Fermez le tiroir en appuyant sur le bouton

PLAY (LECTURE) ()

• La lecture commence automatiquement.

Pour arrêter la lecture en cours, appuyez sur le bouton STOP (ARRÊT) (■).

• Si le bouton STOP (ARRÊT) n'est actionné qu'une seule fois, PRESS PLAY (APPUYEZ SUR LECTURE) s'affiche et la position où la lecture a été interrompue est gardée en mémoire. Si vous appuyez sur le bouton PLAY (LECTURE) ( ) ou ENTER (ENTRÉE), la lecture reprend là où elle a été interrompue. (Cette fonction n'est disponible qu'avec les DVD.)
• Si le bouton STOP (ARRÊT) est actionné deux fois, STOP (ARRÊT) s'affiche. Si vous appuyez ensuite sur le bouton PLAY (LECTURE) ( ), la lecture reprend depuis le début.

Pour suspendre momentanément la lecture en cours, appuyez sur le bouton PAUSE (PAUSE) ( )

- Pour reprendre la lecture, appuyez de nouveau sur le bouton PLAY (LECTURE) ( ⚠️ ).

• Selon le contenu du disque, il est possible que l'écran initial soit différent.
• Les disques piratés ne sont pas lus par ce lecteur car cela irait à l'encontre des recommandations CSS (Content Scrambling System : système de brouillage du contenu pour la protection contre la copie).

LECTURE DES CD MP3/WMA

Les CD de données (CD-R, CD-RW) encodés au format MP3 ou WMA peuvent être lus.

1. Insérez le disque MP3/WMA.

• L'écran du menu MP3/WMA s'affi che et la lecture commence.
• L'apparence du menu dépend du disque MP3/WMA.
- Les fi chiers WMA-DRM ne peuvent pas être lus.

1. En mode Arrêt, utilisez les boutons du curseur ▼, ▲, ◀, ▶ pour sélectionner l'album, puis appuyez sur le bouton ENTER (ENTRÉE).

- Utilisez les boutons du curseur ▼, ▲ pour sélectionner la piste.

1. Pour changer d'album, utilisez les boutons Return (Retour) et ▼, ▲ du curseur, sélectionnez une autre album, puis appuyez sur ENTER (ENTRÉE).

2. Appuyez sur le bouton STOP (ARRÊT) (■) pour arrêter la lecture.

• Selon le mode d'enregistrement, certains CD MP3/WMA peuvent ne pas être lus.
  La table des matières d'un CD MP3 varie en fonction du format de piste MP3/WMA enregistré sur le disque.

Pour sélectionner une icône de fichier sur l'écran

- Appuyez sur les boutons ▼, ▲, ◀, ▶ du curseur lorsque l'appareil est en mode Arrêt et sélectionnez l'icône de votre choix dans la partie supérieure du menu.

Icône de fichiers musicaux : pour lire uniquement des fichiers musicaux, sélectionnez l'icône

Icône de fichiers images : pour afficher uniquement des fichiers images, sélectionnez l'icône

Icône de fichiers vidéo : pour lire uniquement des fichiers vidéo, sélectionnez l'icône NVI.

Lecture des fichiers JPEG

Les images provenant d'un appareil photo ou d'un caméscope numérique ou les fichiers JPEG d'un PC peuvent être stockés sur un CD puis lus à l'aide de votre Home cinéma.

Lecture de CD d'images

Si vous insérez un CD d'images (JPEG) dans le système Home cinéma, le répertoire de dossiers s'affiche.

1. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'image que vous désirez visualiser, puis appuyez sur le bouton ENTER (ENTRÉE). L'image sélectionnée s'affiche.

2 Appuyez sur le bouton|◀◀ ou ▶▶I pour afficher l'image précédente ou suivante.

Appuyez sur le bouton ◀ ou ▶ pour sélectionner ⚠ chaque fois que vous appuyez sur le bouton ENTER (ENTRÉE), l'image effectue une rotation de 90° dans le sens des aiguilles d'une montre.

Appuyez sur le bouton ◀ ou ▶ pour sélectionner. À chaque fois que vous appuyez sur le bouton ENTER (ENTRÉE), l'image est agrandie jusqu'à 4x. (Normal → 2X → 4X → 2X → Normal)

Appuyez sur le bouton ▶ ou ▶ pour sélectionner □ Appuyez sur le bouton ENTER (ENTREE). Trois icônes vous permettent de choisir l'intervalle séparant l'affichage des images.

Sélectionnez l'intervalle de votre choix à l'aide du bouton ◀ ou ▶ Appuyez sur le bouton ENTER (ENTREE).

Les images changent automatiquement environ toutes les 6 secondes.
Les images changent automatiquement environ toutes les 12 secondes.
Les images changent automatiquement environ toutes les 18 secondes.

- Selon la taille des fichiers, les intervalles entre les images peuvent être plus ou moins longs que ne l'indique le manuel.

- Les résolutions maximales prises en charge par cet appareil sont de 5120 x 3480 (soit 19,0 Mpixel) pour les fichiers JPEG standard et de 2048 x 1536 (soit 3,0 Mpixel) pour les fi chiers images progressifs.

LECTURE DES DIVX

Les fonctions énumérées sur cette page s'appliquent à la lecture des disques DivX.

Saut avant/arrière

Pendant la lecture, appuyez sur le bouton [I◄◄ ou ►►I].

• Passe au fi chier suivant à chaque fois que vous appuyez sur le bouton ▶▶I (à condition que le disque contienne au moins 2 fi chiers).
• Revient au fi chier précédent à chaque fois que vous appuyez sur le bouton ◀◀ (à condition que le disque contienne au moins 2 fi chiers).

Lecture rapide

Pendant la lecture, appuyez sur les boutons ◀◀,▶▶.

Pour lire le disque à une vitesse plus élevée, appuyez sur le bouton ◀ ou ▶ pendant la lecture.

- Chaque fois que vous appuyez sur l'un des deux boutons, la vitesse de lecture change de la façon suivante : 2x → 4x → 8x.

Sélection de l'audio

Appuyez sur le bouton AUDIO (AUDIO).

• S'il existe plusieurs pistes audio sur un disque, vous pouvez passer de l'une à l'autre.
• Chaque fois que vous appuyez sur le bouton, votre sélection passe de AUDIO (1/N, 2/N ...) à ⏰.

Le symbole ⏻ s'affiche lorsqu'il n'y a qu'une seule langue prise en charge sur le disque.

Affi chage des sous-titres

Appuyez sur le bouton SUBTITLE (SOUS-TITRES).

• Chaque fois que vous appuyez sur le bouton, votre sélection passe de SUBTITLE (1/N, 2/N ...) à SUBTITLE OFF (SOUS-TITRES DÉSACTIVÉS).
• Si le disque ne comporte qu'un seul fi chier de sous-titres, il sera lu automatiquement.
• Reportez-vous au point 2 (Fonction sous-titres) ci-dessous pour plus de détails concernant l'utilisation des sous-titres avec les disques DivX.

DivX (Digital internet video eXpress)

DivX est un format de fichiers vidéo développé par Microsoft et basé sur la technologie de compression MPEG4 pour fournir des données audio et vidéo en temps réel sur Internet.

Le format MPEG4 est utilisé pour l'encodage vidéo et le format MP3 pour l'encodage audio de façon à ce que les utilisateurs puissent regarder un film avec une qualité vidéo et audio proche de celle d'un DVD.

1. Formats pris en charge

Cet appareil ne prend en charge que les formats suivants. Si le format audio et le format vidéo ne sont pas pris en charge, vous risquez d'obtenir des images saccadées ou une absence de son.

Formats vidéo pris en charge

Format AVI WMV
Versions prises en charge D	vX3.11 à DivX5.1, XviD V1/V2/V	3/V7

Formats audio pris en charge

Format MP3 WMA	AC3
Débit binaire 80 à 384	kbit/s 56 à 128 kbit/s	128 à 384 kbit/s
Fréquence d'échantillonnage	44,1 kHz	44,1/48 kHz

• Format d'image : bien que la résolution DivX par défaut soit de 640 x 480 pixels (4:3), ce produit prend en charge des résolutions jusqu'à 800 x 600 pixels (16:9). Les résolutions de téléviseur supérieures à 800 ne sont pas prises en charge.
• Lorsque vous lisez un disque dont la fréquence d'échantillonnage est supérieure à 48 kHz ou 320 kbit/s, l'image peut trembler.

2. Fonction sous-titres

• Cette fonction nécessite de posséder de bonnes connaissances dans le domaine de l'extraction et du montage vidéo.
• Pour utiliser la fonction sous-titres, enregistrez le fichier de sous-titres (*.smi) sous le même nom que le fi chier DivX (*.avi) et dans le même dossier.
  Exemple: Racine Samsung_007CD1.avi Samsung_007CD1.smi
• Jusqu'à 60 caractères alphanumériques ou 30 caractères asiatiques (langues avec caractères à 2 octets telles que le Coréen et le Chinois) pour le nom de fichier.

Affi chage des informations du disque

Pour afficher le titre, le chapitre actuellement lu ainsi que le compteur, appuyez sur le bouton INFO (INFO) pendant la lecture du DVD.

Cet écran vous permet également de choisir rapidement un titre, un chapitre ou encore un moment précis affi ché au compteur.

1. Visualisation de l'affi chage

Pendant la lecture du DVD, appuyez sur le bouton INFO (INFO).

- Pour que l'écran disparaisse, appuyez de nouveau sur le bouton EXIT (QUITTER).

1. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'élément de votre choix.

2. Appuyez sur le bouton ◀ ou ▶ pour effectuer les réglages souhaités, puis appuyez sur le bouton ENTER (ENTRÉE).

- Vous pouvez utiliser les boutons numériques de la télécommande pour accéder directement à un titre ou un chapitre ou pour démarrer la lecture à un moment de votre choix.

1. Pour que l'écran disparaisse, appuyez de nouveau sur le bouton EXIT (QUITTER).

Pour accéder au titre désiré lorsque plusieurs choix s'offrent à vous. Exemple : si le DVD contient plus d'un film, chaque fichier est identifié. Un DVD peut contenir plusieurs titres différents. Par exemple, si un disque contient quatre films différents, chacun d'entre eux pourrait être considéré comme un titre.

La plupart des DVD sont divisés en chapitres de manière à ce que vous puissiez rechercher rapidement un passage spécifique. Chaque titre d'un DVD est généralement divisé en chapitres.

Permet de démarrer la lecture d'un film à l'heure de votre choix.

Fait référence à la langue de la bande son du film. Dans cet exemple, la bande son est lue en anglais 5.1. Un DVD peut posséder jusqu'à huit bandes son différentes.

Fait référence aux langues de sous-titrage disponibles sur le disque. Vous pouvez choisir la langue de sous-titrage ou, si vous le préférez, les supprimer de l'écran. Un DVD peut comporter jusqu'à 32 sous-titres.

Vérifi cation de la durée restante

Appuyez sur le bouton REMAIN (DURÉE RESTANTE).

- Permet de vérifi er le temps de lecture restant.

Lecture rapide

Appuyez sur le bouton ◀◀ ou ▶▶

- Chaque fois que vous appuyez sur ce bouton pendant la lecture, les vitesses de lecture défilent dans l'ordre suivant :

En mode Pause (Pause), appuyez sur le bouton (◀◀ ou ▶▶).

- Chaque fois que vous appuyez sur ce bouton pendant la lecture, les vitesses de lecture défi lent dans l'ordre suivant :

• Aucun son n'est émis pendant la lecture en vitesse lente.
  La lecture lente arrière ne fonctionne pas avec les DivX.

Saut de scènes/chansons

Appuyez sur le bouton [I ◀◀ ou ▶▶ I].

- À chaque fois que ce bouton est activé, la lecture du chapitre, de la plage ou du répertoire (fi chier) démarre.

Répétition de la lecture

La répétition de la lecture vous permet de lire de façon répétée un chapitre, un titre, une plage (chanson) ou un répertoire (fi chier MP3).

Appuyez sur le bouton REPEAT (RÉPÉTER).

- Chaque fois que vous appuyez sur ce bouton pendant la lecture, les modes de lecture répétée défi lent dans l'ordre suivant :

CHAPTER (CHAPITRE) : permet de lire de façon répétée le chapitre sélectionné.

TITLE (TITRE) : permet de lire de façon répétée le titre sélectionné.

TRACK (PLAGE) : permet de lire de façon répétée la plage sélectionnée.

FOLDER (DOSSIER) : permet de lire de façon répétée le dossier sélectionné.

OFF (DÉSACTIVÉ) : permet d'annuler la répétition de la lecture.

RANDOM (ALÉATOIRE) : permet d'écouter des plages en lecture aléatoire ou en suivant une séquence prédéfi nie.

Répétition de la lecture d'un segment A-B

Permet de répéter la lecture d'une section défi nie d'un DVD.

1. Appuyez sur le bouton REPEAT.
2. Appuyez sur le bouton ◀ ou ▶ du curseur pour sélectionner A-, puis appuyez sur le bouton ENTER.

- Lorsque le bouton ENTER est actionné, la position sélectionnée est enregistrée en mémoire.

1. Appuyez sur le bouton ENTER à la fin du segment choisi.

- Le segment en question est lu de façon répétée.

Pour revenir en mode de lecture normale, appuyez sur le bouton◀ ou ▶ du curseur afi n de sélectionner ⬇ NON.

La fonction A-B Repeat (Répétition A-B) ne peut pas être utilisée avec les disques DivX, MP3 ou JPEG.

Fonction STEP

Appuyez sur le bouton STEP.

- La lecture du fi lm se fait image par image.

Aucun son n'est émis pendant la lecture en mode pas à pas.

Fonction de sélection de la langue de la bande son

1. Appuyez sur le bouton INFO.
2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner la langue de la bande son de votre choix.

- En fonction du nombre de langues disponibles sur le disque DVD, une langue différente (ANGLAIS, ESPAGNOL, FRANÇAIS, etc.) est sélectionnée à chaque nouvelle pression sur le bouton.

• Vous pouvez également activer cette fonction en appuyant sur le bouton AUDIO de la télécommande.
• Selon les disques, il est possible que la fonction Audio Language (Langue de la bandeson) ne soit pas disponible.

Fonction de sélection de la langue de sous-titrage

1. Appuyez sur le bouton INFO.
2. Appuyez sur le bouton ▲ ou ▼ du curseur pour sélectionner l'affichage SUBTITLE (☐).
3. Appuyez sur le bouton ◀ ou ▶ du curseur ou le bouton ENTER (ENTRÉE) pour sélectionner la langue de sous-titrage de votre choix.

• Vous pouvez également activer cette fonction en appuyant sur le bouton SUBTITLE de la télécommande.
• Selon les disques, il est possible que la fonction Subtitle Language (Langue de sous-titrage) ne soit pas disponible.

Utilisation du menu Disc (Disque)

Vous pouvez utiliser les menus de la langue de la bande son, de la langue de sous-titrage, du profi I, etc.

Le contenu des menus DVD varie d'un disque à l'autre.

Appuyez sur le bouton 1.

MENU

Appuyez sur le bouton 2. ou ▼ du curseur pour sélectionner Disc Menu (Menu disque), puis appuyez sur le bouton ENTER (ENTRÉE).

Lorsque vous sélectionnez Disc Menu(Menu Disque) et • que celui-ci n'est pas pris en charge pas le disque, le message "This menu is not supported" (Ce menu n'est pas pris en charge) s'affiche à l'écran.

Appuyez sur le bouton 3, ▼, ◀, ▶ du curseur pour sélectionner l'élément de votre choix.

1. Appuyez sur le bouton ENTER (ENTRÉE).

L'affichage du menu disque peut varier d'un disque à l'autre.

Utilisation du menu Title (Titre)

Pour les DVD contenant plusieurs titres, vous pouvez afficher le titre de chaque film. La disponibilité de cette fonction peut varier d'un disque à l'autre.

1. Appuyez sur le bouton MENU (MENU).

Appuyez sur le bouton ⬆ ou ▼ du curseur pour sélectionner Title Menu (Menu titre).

Appuyez sur le bouton 3. Le menu titre s'affi che.

ENTER

L'affichage du menu titre peut varier d'un disque à l'autre.

La fonction de Power Sound er amplifi cation mode basse et haute améliore clé ou une basse deux fois plus. Pour vous faire apprécier son réel puissant.

Pour faire de cette fonction, appuyez sur la touche de volume, puis répétez avec la presse P.SOUND bouton, l'écran affi che:

P.Sound ON → P.Sound OFF

LECTURE DE FICHIERS MULTIMÉDIA AVEC LA FONCTIONNALITÉ USB HOST (HÔTE USB)

Lisez vos fichiers photo, vidéo ou musicaux enregistrés sur un lecteur MP3, une mémoire USB ou un caméscope numérique en audio haute qualité en connectant le périphérique de stockage sur le port USB du système Home cinéma.

Utilisation de la fonctionnalité USB HOST (HÔTE USB)

1. Connectez le périphérique USB sur le port USB situé à l'avant de l'appareil.
2. En cas de partition USB, appuyez sur le bouton ▲/▼ pour sélectionner l'une des partitions USB, puis appuyez sur ENTER (ENTRÉE).
3. Appuyez sur les boutons ▲/▼ ou ◀/► pour sélectionner un fichier en mode USB.

Appuyez sur ENTER (ENTRÉE) pour ouvrir le fichier.

• Si vous appuyez sur le bouton USB de la télécommande, une fenêtre de sélection du périphérique USB s'affiche.
• Le message « USB » s'affiche à l'écran.
  • L'écran USB MENU (MENU USB) apparaît sur l'écran du téléviseur et le fichier enregistré est lu.

Retrait du périphérique USB en toute sécurité

Afin d'éviter d'endommager les données enregistrées sur le périphérique USB, suivez la procédure ci-dessous avant de déconnecter le câble USB.

• Appuyez sur le bouton STOP (ARRÊT) 📄.
• Déconnectez le câble USB.

Saut avant/arrière

Pendant la lecture, appuyez sur le bouton (i◀◀ ou ▶▶▶).

•S'il y a plus d'un fichier, le fichier suivant et le fichier précédent sont sélectionnés lorsque vous appuyez sur le bouton [I◄◄ ou ►►1].

Pendant la lecture, appuyez sur les boutons ◀◀,▶▶. Chaque fois que vous appuyez sur l'un des deux • boutons, les vitesses de lecture défi lent dans l'ordre suivant :

$$ 2 x \rightarrow 4 x \rightarrow 8 x. $$

Périphériques compatibles

1. Les périphériques USB qui prennent en charge le stockage de grande capacité USB v.1.0. (appareils USB fonctionnant comme disque dur externe sur Windows (2000 et version ultérieure) sans installation de pilote supplémentaire).
2. Lecteur MP3 : les lecteurs MP3 de type HDD (disque dur) ou flash.
3. Appareil photo numérique : appareils prenant en charge le stockage de grande capacité USB v. 1.0. Appareils fonctionnant comme disques durs externes sur Windows (2000 et ultérieur) sans • installation de pilote supplémentaire.
4. USB à mémoire flash : périphériques prenant en charge la version USB 2.0 ou USB 1.1. La qualité de lecture peut varier lorsque vous connectez un périphérique USB 1.1.•
5. Lecteur de cartes USB : lecteur de cartes USB à une fente et lecteur de carte USB à plusieurs fentes. Selon le fabricant, le lecteur de cartes USB pourra ne pas être pris en charge.

- Si vous installez plusieurs dispositifs de mémoire sur un lecteur multicartes, des problèmes peuvent survenir.

1. Si vous utilisez un câble d'extension USB, le périphérique USB pourrait ne pas être reconnu.

Formats pris en charge

Format	Nom de fi chier	Extension de fi chier	Débit binaire	Version Pixel		Fréquence d'échantillonnage
Image fixe	JPG	JPG .JPEG	-	-	640x480	-
Musique	MP3	.MP3	80 à 384 kbit/s	-	-	44,1 kHz
	WMA	.WMA	56 à 128 kbit/s	V8	-	44,1 kHz
Cinéma	DivX	.AVI,.ASF	4 Mbit/s	DivX3.11 à DivX5.1, XviD	720x480	44,1 kHz à 48 kHz

• La fonction CBI (Control/Bulk/Interrupt) n'est pas prise en charge.
• Les appareils photo numériques qui utilisent le protocole PTP ou qui nécessitent l'installation de programmes supplémentaires pour la connexion à l'ordinateur ne sont pas pris en charge.
• Les périphériques utilisant le système de fichiers NTFS ne sont pas pris en charge. (Seul le système de fichiers FAT 16/32 (File Allocation Table) est pris en charge.)
• Une fois connectés à ce lecteur, certains lecteurs MP3 peuvent ne pas fonctionner selon la taille de secteur de leur système de fi chiers.
• La fonction USB Host (Hôte USB) n'est pas prise en charge si le périphérique connecté utilise un programme spécifique au fabriquant pour transférer ses fichiers.
• Ne fonctionne pas avec les périphériques MTP (Media Transfer Protocol) dotés de la technologie Janus.
• La fonction USB Host (Hôte USB) de ce lecteur ne prend pas en charge tous les périphériques USB. Pour obtenir de plus amples informations sur les périphériques pris en charge, reportez-vous en page 45.

confi guration du système

Pour plus de facilité, vous pouvez régler les fonctions de ce Home cinéma de la façon la mieux adaptée à votre environnement.

RÉGLAGE DE LA LANGUE

La langue OSD (On Screen Display) (Affichage à l'écran) est réglée sur Anglais par défaut.

1. En mode Stop (Arrêt), appuyez sur le bouton MENU.
2. Appuyez sur le bouton ▼ du curseur pour le déplacer sur Setup, puis ENTER ou ▶.
3. Sélectionnez Configuration de la langue et appuyez ensuite sur le bouton ENTER ou le bouton ▶.
4. Appuyez sur les boutons ▲,▼ du curseur pour le déplacer sur Menu du Lecteur, puis appuyez sur le bouton ENTER ou sur le bouton ▶.
5. Appuyez sur les boutons ▲,▼ du curseur pour sélectionner la langue de votre choix, puis appuyez sur le bouton ENTER

- La langue est sélectionnée et l'écran revient sur le menu Language Setup (Confi guration de la langue).

Appuyez sur le bouton RETURN pour revenir au niveau précédent.
Appuyez sur le bouton EXIT pour quitter le menu de configuration.

• Menus du Lecteur : sélection de la langue du menu lecteur.
• Menus du Disque : sélection de la langue du menu Disc (Disque) (enregistrée sur le disque)
• AUDIO : sélection de la langue de la bande son (enregistrée sur le disque)
• SOUS-TITRES : sélection de la langue de sous-titrage (enregistrée sur le disque)
• DivX Sous-titres : sélection de la langue de sous-titrage du DivX.

confi guration du système

CONFIGURATION AUDIO

La langue OSD (On Screen Display) (Affichage à l'écran) est réglée sur Anglais par défaut.

1. En mode Stop (Arrêt), appuyez sur le bouton MENU.
2. Appuyez sur le bouton ▼ du curseur pour le déplacer sur Setup, puis appuyez sur le bouton ENTER ou ▶.

3. Sélectionnez Options Audio et appuyez ensuite sur le bouton ENTER ou le bouton ▶.

4. Appuyez sur les boutons ▲,▼ du curseur pour sélectionner l'élément de votre choix.

5. Appuyez sur les boutons ▲,▼ du curseur pour sélectionner l'option de votre choix, puis appuyez sur le bouton ENTER.

- L'option est sélectionnée et l'écran revient sur le menu Options Audio.

Appuyez sur le bouton RETURN pour revenir au niveau précédent.
Appuyez sur le bouton EXIT pour quitter le menu de configuration.

- Compression dynamique :

Oui : pour sélectionner la compression dynamique.

Non : pour sélectionner la gamme dynamique standard.

- Echantillonnage PCM :

Oui : sélectionnez cette option lorsque l'amplificateur relié au lecteur n'est pas compatible avec la norme 96 kHz. Dans ce cas, les signaux 96 kHz seront ramenés à 48 kHz.

Non : sélectionnez cette option lorsque l'amplificateur relié au lecteur est compatible avec la norme 96 kHz. Dans ce cas, tous les signaux seront émis sans aucune modification.

CONFIGURATION DU TYPE D'ÉCRAN DU TÉLÉVISEUR

En fonction du modèle de votre téléviseur (16:9 ou 4:3 conventionnel), vous pouvez sélectionner le format d'image du téléviseur.

1. En mode Stop (Arrêt), appuyez sur le bouton MENU.

2. Appuyez sur le bouton ▼ du curseur pour le déplacer sur Setup, puis appuyez sur le bouton ENTER ou ▶.

3. Appuyez sur le bouton ▼ du curseur pour le déplacer sur Options D'affichage, puis appuyez sur le bouton ENTER ou sur le bouton ▶.

4. Appuyez sur les boutons ▲,▼ du curseur pour sélectionner l'élément de votre choix, puis appuyez sur le bouton ENTER.

- Une fois la confi guration terminée, vous revenez automatiquement à l'écran précédent.

Appuyez sur le bouton RETURN pour revenir au niveau précédent.
Appuyez sur le bouton EXIT pour quitter le menu de configuration.

Réglage du format d'affi chage du téléviseur (Taille de l'écran)

Le rapport horizontal/vertical du format d'image d'un téléviseur conventionnel est de 4:3 tandis que celui d'un téléviseur écran large de haute définition est de 16:9. Ce rapport est appelé le format d'image. Lors de la lecture de DVD enregistrés dans différentes tailles d'écran, vous devez ajuster le format d'image de votre téléviseur ou de votre moniteur.

Pour un téléviseur standard, sélectionnez l'option 4:3PS ou l'option 4:3LB en vous basant sur vos préférences personnelles. Sélectionnez WIDE/HDTV (PLEIN ÉCRAN/HDTV) si vous possédez un téléviseur à écran large.

4:3 Letter Box (Boîte aux lettres)

Sélectionnez cette option pour lire un film en 16:9 en mode boîte aux lettres sur un téléviseur conventionnel. Des barres noires apparaîtront en haut et en bas de votre écran.

4:3 Pan&Scan (Recadrage automatique)

Sélectionnez cette option pour lire un fi Im en 16:9 en mode Recadrage automatique sur un téléviseur conventionnel.

- Vous ne pouvez voir que la portion centrale de l'écran (avec les côtés de l'image 16:9 coupés).

16:9 WIDE (PLEIN ÉCRAN)

Sélectionnez cette option pour lire une image 16:9 en mode plein écran sur votre téléviseur écran large.

- Vous pouvez profi ter du format écran large.

Si un DVD est au format 4:3, vous ne pouvez pas le lire en mode écran large.
- Les disques DVD étant enregistrés dans divers formats d'image, ils s'affichent différemment en fonction du logiciel, du type de téléviseur et du format d'image utilisé.

confi guration du système

MODE ARRÊT SUR IMAGE (STILL MODE)

Ces options évitent le tremblement des images en mode Pause et permettent un affichage plus lisible de textes.

• Auto : Lorsque vous sélectionnez le mode Auto, le mode Champ/Image s'active automatiquement.
• Trame : Sélectionnez cette fonction lorsque l'écran tremble alors que vous êtes en mode Auto.
• Vue : Sélectionnez cette fonction lorsque vous souhaitez déchiffrer de petits caractères alors que vous êtes en mode Auto.

Utilisez ces options pour placer les messages à l'écran sur Oui ou Non.

SYSTÉME TV (TV SYSTEM)

• NTSC : Si vous utilisez des disques NTSC.
• Si votre téléviseur ne comporte qu'une entrée vidéo PAL, vous devez sélectionner "PAL". Lorsque vous sélectionnez "PAL", le format de sortie entrelacé est PAL 60 Hz.
• Si votre téléviseur ne comporte qu'une entrée NTSC, vous devez sélectionner "NTSC".

• PAL : Si vous utilisez des disques PAL.

• Si votre téléviseur ne comporte qu'une entrée vidéo NTSC, vous devez sélectionner "NTSC".

• Si votre téléviseur ne comporte qu'une entrée PAL, vous devez sélectionner "PAL".

SORTIE VIDÉO (VIDEO OUTPUT)

Sélectionnez la sortie vidéo.

• I-SCAN : Sélectionnez cette option lorsque vous voulez utiliser la sortie composant entrelacé (525i).
• P-SCAN : Sélectionnez cette option lorsque vous voulez utiliser la sortie composant progressif (525p).
• Si Yes/No (Oui/Non) n'est pas sélectionné dans le sousmenu Display Setup (Configuration de l'affichage) dans les 10 secondes, l'écran revient au menu précédent.

NIVEAU DES NOIRS (BLACK LEVEL)

Règle la luminosité de l'écran. (Oui ou Non). Cette

fonction n'est pas accessible en mode Progressif.

■ Affichage en mode Balayage progressif Reportez-vous au manuel d'utilisation de votre téléviseur pour vérifier si celui-ci prend en charge le balayage progressif. Si tel est le cas, suivez les instructions du manuel d'utilisation du téléviseur relatives aux réglages du balayage progressif dans les menus du téléviseur.
Si la sortie Vidéo n'est pas correctement réglée, l'écran peut être bloqué.

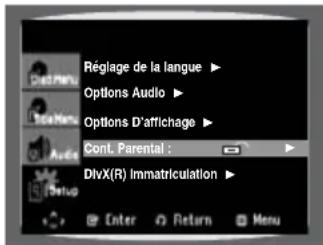

CONFIGURATION DU MOT DE PASSE DU CONTRÔLE PARENTAL

Vous pouvez confi gurer le mot de passe du contrôle parental (niveau de classifi cation).

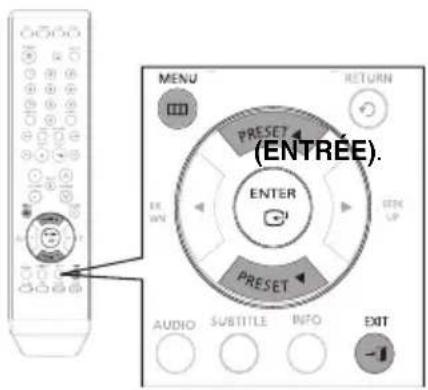

1. En mode Stop (Arrêt), appuyez sur le bouton MENU (MENU).
2. Appuyez sur le bouton π ou ▼ pour sélectionner SETUP, puis sur le bouton ENTER ou ▶.
3. Appuyez sur le bouton π ou ▼ pour sélectionner Cont. parental Puis appuyez sur le bouton Enter (Entrée) ou ▶.
4. Le menu Entrer Code Secret s'affiche. Saisissez votre mot de passe à l'aide des boutons numériques.

M ▪ Par défaut, le mot de passe est réglé sur "0000".

Si vous avez oublié le mot de passe du niveau de classifi cation, procédez comme suit

• Lorsque le lecteur est en mode No Disc (Pas de disque), appuyez pendant plus de 5 secondes sur le bouton de saut (▶▶) situé sur la façade. Le message « INITIAL » s'affiche sur l'écran et les réglages par défaut sont rétablis.
• L'utilisation de la fonction RESET (RÉINITIALISATION) efface tous les réglages enregistrés. N'utilisez ce bouton que si cela est vraiment nécessaire.

CONFIGURATION (NIVEAU DE CLASSIFICATION)

Cette option permet d'interdire l'accès au contenu de certains DVD violents ou à caractère pornographique aux enfants.

1. En mode Stop (Arrêt), appuyez sur le bouton MENU (MENU).
2. Appuyez sur le bouton π ou ▼ pour sélectionner SETUP, puis sur le bouton ENTER ou ▶.
3. Appuyez sur le bouton π ou ▼ pour sélectionner Cont. parental Puis appuyez sur le bouton Enter (Entrée) ou ▶.

4. Appuyez sur le bouton π ou ▼ pour sélectionner Rating Level (Niveau de contrôle), puis appuyez sur le bouton ENTER ou ▶. - Exemple : si vous allez jusqu'au niveau 6, les disques de niveau 7 ou 8 ne pourront plus être lus.

5. Pour que le menu de configuration disparaisse, appuyez sur le bouton MENU.

Appuyez sur le bouton RETURN (RETOUR) pour revenir au niveau précédent.
Appuyez sur le bouton EXIT (QUITTER) pour quitter le menu de configuration.

confi guration du système

CHANGEMENT DE MOT DE PASSE

Cette option permet d'interdire l'accès au contenu de certains DVD violents ou à caractère pornographique aux enfants.

1. En mode Stop (Arrêt), appuyez sur le bouton MENU (MENU).
2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner SETUP (CONFIGURATION), puis sur le bouton ENTER ou ▶.
3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Cont. parental Puis appuyez sur le bouton Enter ou ▶.
4. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Modif. Code Secret.
5. Le menu Entrer Code Secret s'affi che. Saisissez votre mot de passe à l'aide des boutons numériques. Le message "Entrer le nouveau Code Secret" s'affiche.
6. Pour que le menu de configuration disparaisse, appuyez sur le bouton MENU.

Appuyez sur le bouton RETURN (RETOUR) pour revenir au niveau précédent.
Appuyez sur le bouton EXIT (QUITTER) pour quitter le menu de configuration.

- Cette option fonctionne uniquement si un DVD contient des informations entrant dans le cadre de l'interdiction.

ENREGISTREMENT DIVX (R)

Veuillez enregistrer votre lecteur DVD avec le format Vidéo à la demande DivX(R) ; utilisez pour cela votre code d'enregistrement.

Pour obtenir davantage d'informations, rendez-vous sur www.divx.com/vod.

CONFIGURATION DE LA COMPRESSION DRC (DYNAMIC RANGE COMPRESSION : COMPRESSION DYNAMIQUE DE LA GAMME DE FRÉQUENCE)

Cette fonction permet d'établir un équilibre entre les sons les plus forts et les sons les moins forts dans la gamme de fréquence. Vous pouvez utiliser cette fonction pour profiter du son Dolby Digital lorsque vous regardez des films nécessitant un faible volume sonore (ex. : la nuit).

1. En mode Stop (Arrêt), appuyez sur le bouton MENU (MENU).
2. Appuyez sur le bouton ▼ du curseur pour le déplacer sur Audio, puis appuyez sur le bouton ENTER ou ▶.
3. Appuyez sur le bouton ▼ du curseur pour le déplacer sur DRC, puis appuyez sur le bouton ENTER ou sur le bouton ▶.
4. Utilisez les boutons ▲,▼ du curseur pour sélectionner DRC.
5. Lorsque le bouton ▲ du curseur est actionné, l'effet est accentué ; lorsque le bouton ▼ de curseur est activé, l'effet est diminué.

Appuyez sur le bouton RETURN (RETOUR) pour revenir au niveau précédent.

Appuyez sur le bouton EXIT (QUITTER) pour quitter le menu de configuration.

CONFIGURATION DE LA FONCTION EQUALIZER (ÉGALISEUR)

EQ (ÉG) : vous pouvez sélectionner CLASSIQUE, ROCK, JAZZ ou POP pour améliorer le rendu sonore du genre musical que vous êtes en train de lire

1. En mode Stop (Arrêt), appuyez sur le bouton MENU.
2. Appuyez sur le bouton ▼ du curseur pour le déplacer sur Audio (Audio), puis appuyez sur le bouton ENTER ou ▶.
3. Appuyez sur le bouton ▼ du curseur pour le déplacer sur EQUALIZER (ÉGALISEUR), puis appuyez sur le bouton ENTER ou ▶.
4. Appuyez sur le curseur ▲, ▼ pour sélectionner la fonction EQUALIZER (ÉGALISEUR).

EQ.OFF → EQ.CLASSIC → EQ.ROCK → EQ.JAZZ → EQ.POP

- Cette option fonctionne avec les CD, les CD-MP3, les DivX, le syntoniseur et les disques Dolby Digital.

ÉCOUTE DE LA RADIO

Cette fonction vous permet d'écouter la radio FM sur votre système Home cinéma. Pour afficher le menu de radio FM, appuyez simplement sur le bouton TUNER (SYNTONISEUR) de la télécommande.

Pour effectuer un balayage des fréquences

• Appuyez sur le bouton TUNER (SYNTONISEUR) de la télécommande en mode Stop (Arrêt).
• Appuyez sur le bouton ◀ ou ▶ pour effectuer un balayage manuel. L'appareil recherche automatiquement une fréquence disponible.

❖ Changement des valeurs préréglées

• Appuyez sur le bouton TUNER (SYNTONISEUR) de la télécommande en mode Stop (Arrêt).
• Appuyez sur le bouton PRESET (PRÉRÉGLAGE), ▼ ou ▲. Les nombres préréglés sont sélectionnés.

- Enregistrement de la valeur de fréquence en tant que mode préréglé.

• Veillez à bien effectuer les étapes 1 et 2 avant d'enregistrer la fréquence.
• Appuyez sur les boutons STOP (ARRÊT) ou ENTER (ENTRÉE) pour enregistrer la valeur de fréquence sous un numéro de préréglage, puis appuyez sur STOP (ARRÊT) ou ENTER (ENTRÉE) ; la valeur du préréglage clignote pendant environ 5 secondes.

- Appuyez sur STOP (ARRÊT) ou ENTER (ENTRÉE) de nouveau pour enregistrer la fréquence. Pour sortir du menu Radio FM, appuyez simplement sur le bouton RETURN (RETOUR) ; si un disque a été inséré dans le tiroir, il se met en lecture automatique.

• La radio FM peut être utilisée lorsque le lecteur est vide et que l'appareil est en mode Stop (Arrêt).
  Si vous écoutiez la radio, il est si aucune opération pendant 3 minutes, l'économiseur d'écran s'affi che.
• Cette condition sera de retour à la normale, si vous appuyez sur un bouton.

dépannage

Reportez-vous au tableau ci-dessous lorsque cet appareil ne fonctionne pas correctement. Si le problème que vous rencontrez n'est pas répertorié ci-dessous ou si les consignes ne vous sont d'aucune aide, éteignez l'appareil, débranchez le cordon d'alimentation et contactez le revendeur agréé le plus proche ou un centre de dépannage Samsung Electronics.

SYMPTÔME Vérifi cation/Solution
Le disque ne peut pas être éjecté.	Le cordon d'alimentation est-il branché correctement sur la prise secteur ?Coupez l'alimentation électrique, puis rallumez-la.
La lecture ne démarre pas.	Vérifiez la zone du DVD.Les DVD achetés à l'étranger peuvent ne pas être compatibles.Les CD-ROM et DVD-ROM ne peuvent pas être lus sur ce système Home cinéma.Vérifiez que le niveau de classification est approprié.
La lecture ne démarre pas immédiatement lorsque le bouton Play/Pause (Lecture/Pause) est actionné.	Le disque est-il déformé ou rayé ?Nettoyez le disque.
Aucun son n'est produit. • Aucun	son n'est émis pendant la lecture en mode rapide,ralenti ou pas à pas.Les enceintes sont-elles correctement branchées ? La confi guration des enceintes est-elle réglée correctement ?Le disque est-il sale ou endommagé ?
La télécommande ne fonctionne pas.	La télécommande est-elle utilisée en accord avec son rayon et son angle de fonctionnement ?Les piles sont-elles déchargées ?
• Le disque tourne mais aucune image ne s'affi che.La qualité est mauvaise et l'image tremble.	Le téléviseur est-il sous tension ?Les câbles vidéo sont-ils correctement branchés ?Le disque est-il sale ou endommagé ?La lecture d'un disque de mauvaise fabrication peut s'avérer impossible.
La langue de la bande-son et les sous-titres ne fonctionnent pas.	• La langue de la bande son et les sous-titres ne fonctionnent pas si le disque n'en comporte pas.
L'écran de menu n'apparaît pas même si la fonction de menu est sélectionnée.	• Le disque que vous utilisez contient-il des menus ?
Le format d'image ne peut pas être modifi é.	• Vous pouvez lire les DVD 16:9 en mode 16:9 WIDE (PLEIN ÉCRAN), en mode 4:3 LETTER BOX (BOÎTE AUX LETTRES) ou en mode 4:3 PAN SCAN (RECADRAGE AUTOMATIQUE) ; en revanche, les DVD 4:3 peuvent être lus au format 4:3 uniquement. Reportez-vous à la pochette du disque et sélectionnez alors la fonction appropriée.
• L'unité principale ne fonctionne pas.(exemple : l'appareil s'éteint ou émet un bruit anormal).• Le Home cinéma ne fonctionne pas normalement.	• Lorsque le lecteur est en mode No Disc (Pas de disque), appuyez pendant plus de 5 secondes sur le bouton de saut (►►i) situé sur la façade.L'utilisation de la fonction RESET (RÉINITIALISATION) efface tous les réglages enregistrés.N'utilisez ce bouton que si cela est vraiment nécessaire.
Le mot de passe du niveau de classifi cation a été oublié.	• Appuyez sur le bouton►►i (façade) pendant plus de 5 secondes (tiroir-disque vide). Tous les réglages seront réinitialisés, y compris le mot de passe. N'utilisez ce bouton que si cela est vraiment nécessaire.L'utilisation de la fonction RESET (RÉINITIALISATION) efface tous les réglages enregistrés.N'utilisez ce bouton que si cela est vraiment nécessaire.
Réception de l'émission de radio impossible.	• L'antenne est-elle correctement branchée ?• Si le signal d'entrée de l'antenne est faible, installez une antenne FM extérieure dans une zone bénéfi ciant d'une bonne réception.

Produits pris en charge par la fonction USB host (hôte USB)

APPAREIL PHOTO NUMÉRIQUE

Produit	Entreprise	Type	Produit	Entreprise	Type
Finepix-A340	Fuji	Appareil photo numérique	U300	Olympus	Appareil photo numérique
Finepix-F810	Fuji	Appareil photo numérique	X-350	Olympus	Appareil photo numérique
Finepix-F610	Fuji	Appareil photo numérique	C-760	Olympus	Appareil photo numérique
Finepix-f450	Fuji	Appareil photo numérique	C-5060	Olympus	Appareil photo numérique
Finepix S7000 Fuji		Appareil photo numérique	X1	Olympus	Appareil photo numérique
Finepix A310 Fuji		Appareil photo numérique	U-mini	Olympus	Appareil photo numérique
KD-310Z	Konica	Appareil photo numérique	Lumix-FZ20	Panasonic	Appareil photo numérique
Finecam SL300R	Kyocera	Appareil photo numérique	DMC-FX7GD	Panasonic	Appareil photo numérique
Finecam SL400R	Kyocera	Appareil photo numérique	Lumix LC33 Panasonic		Appareil photo numérique
Finecam S5R Kyocera		Appareil photo numérique	LUMIX DMC-F1	Panasonic	Appareil photo numérique
Finecam Xt Kyocera		Appareil photo numérique	Optio-S40	Pentax	Appareil photo numérique
Dimage-Z1	Minolta	Appareil photo numérique	Optio-S50	Pentax	Appareil photo numérique
Dimage Z1 Minolta		Appareil photo numérique	Optio 33LF Pentax		Appareil photo numérique
Dimage X21 Minolta		Appareil photo numérique	Optio MX Pentax		Appareil photo numérique
Coolpix4200	Nikon	Appareil photo numérique	Digimax-420	Samsung	Appareil photo numérique
Coolpix4300	Nikon	Appareil photo numérique	Digimax-400	Samsung	Appareil photo numérique
Coolpix 2200 Nikon		Appareil photo numérique	Sora PDR-T30 Toshiba		Appareil photo numérique
Coolpix 3500 Nikon		Appareil photo numérique	Coolpix 5900 Nikon		Appareil photo numérique
Coolpix 3700 Nikon		Appareil photo numérique	Coolpix S1 Nikon		Appareil photo numérique
Coolpix 4100 Nikon		Appareil photo numérique	Coolpix 7600 Nikon		Appareil photo numérique
Coolpix 5200 Nikon		Appareil photo numérique	DMC-FX7	Panasonic	Appareil photo numérique
Stylus 410 digital	Olympus	Appareil photo numérique	Dimage Xt Minolta		Appareil photo numérique
300-digital	Olympus	Appareil photo numérique	AZ-1	Olympus	Appareil photo numérique
300-digital	Olympus	Appareil photo numérique

DISQUE USB À MÉMOIRE FLASH

Produit	Entreprise	Type	Produit	Entreprise	Type
Cruzer Micro Sandisk		Clé USB à mémoire flash USB 2.0 128 Mo	XTICK	LG	USB 2.0 128 Mo
Cruzer Mini Sandisk USB 2.0 128 Mo			Micro Mini	Iomega USB	2.0 128 Mo
Cruzer Mini Sandisk USB 2.0 256 Mo			iFlash	Imation	USB 2.0 64 Mo
SONY Micro Vault Sony		USB 2.0 64 Mo	LG	XTICK(M) USB	2.0 64 Mo
FLEX DRIVE	Serotech	USB 2.0 32 Mo	RiDATA	EZDrive	USB 2.0 64 Mo
AnyDrive	A.L tech USB 2.0 128 Mo

LECTEUR MP3

Produit	Entreprise	Type	Produit	Entreprise	Type
Creative MuVo NX128M	Creative	Lecteur MP3 128 Mo	YP-780	Samsung	Lecteur MP3
Iriver H320	Iriver	Lecteur MP3 disque dur 20 Go	YP-35	Samsung	Lecteur MP3
YH-920	Samsung	Lecteur MP3 disque dur 20 Go	YP-55	Samsung	Lecteur MP3
YP-T7	Samsung	Lecteur MP3	iAUDIO U2	Cowon	Lecteur MP3
YP-MT6	Samsung	Lecteur MP3	iAUDIO G3	Cowon	Lecteur MP3
YP-T6	Samsung	Lecteur MP3	iAudio M3 Cowon	Lecteur	MP3 disque dur
YP-53	Samsung	Lecteur MP3	SI-M500L	Sharp	Lecteur MP3 256 Mo
YP-ST5	Samsung	Lecteur MP3	H10	Iriver	Lecteur MP3
YP-T5	Samsung	Lecteur MP3	YP-T5 VB	Samsung	Lecteur MP3
YP-60	Samsung	Lecteur MP3	YP-53	Samsung	Lecteur MP3 256 Mo

PRÉCAUTIONS À PRENDRE LORS DE LA MANIPULATION ET DU RANGEMENT DES DISQUES

De petites rayures sur la surface du disque peuvent altérer la qualité du son et de l'image ou provoquer des sauts. Veillez à ne pas rayer les disques lorsque vous les manipulez.

Manipulation des disques

Ne touchez pas la surface de lecture du disque.

Tenez le disque par les bords afin de ne pas laisser d'empreintes sur sa surface.

Ne collez pas de papier ou d'adhésif sur le disque.

Rangement du disque

N'exposez pas le disque à la lumière directe du soleil.	Rangez-le dans un endroit frais et aéré.	Rangez-le dans une pochette propre. Rangez-le verticalement.

• Évitez que de la saleté ne se dépose sur les disques.
  N'insérez pas de disques fi ssurés ou rayés.

Manipulation et rangement des disques

En cas d'empreintes ou de saleté sur le disque, nettoyez-le à l'aide d'eau additionnée de détergent doux et d'un chiffon doux.

- Lors de son nettoyage, essuyez le disque du centre vers le bord.

- De la condensation est susceptible de se former si de l'air chaud entre en contact avec les parties froides à l'intérieur du lecteur. Si de la condensation se forme à l'intérieur du lecteur, il ne fonctionnera pas correctement. Dans ce cas, retirez le disque et n'utilisez pas le lecteur sous tension pendant 1 ou 2 heures.

CARACTÉRISTIQUES

Généralités	Consommation	30 W
	Poids	4.8 kg
	Dimensions	646 (L) x 357 (H) x 522 (P) mm
	Température de fonctionnement	+5°C à +35°C
	Taux d'humidité	10 % à 75 %
Disque	DVD (Digital Versatile Disc)	Vitesse de lecture : 3,49 à 4,06 m/s
		Temps de lecture approx. (disque à une face, une couche) : 135 min
	CD : 12 cm (COMPACT DISC)	Vitesse de lecture : 4,8 à 5,6 m/s
		Temps de lecture maximal : 74 min
	CD : 8 cm (COMPACT DISC)	Vitesse de lecture : 4,8 à 5,6 m/s
		Temps de lecture maximal : 20 min
Sortie vidéo	Vidéo composite	1,0 V crête à crête (charge 75 Ω)
	Vidéo composant	Y : 1,0 V crête à crête (charge 75 Ω)
		Pr : 0,70 V crête à crête (charge 75 Ω)
		Pb : 0,70 V crête à crête (charge 75 Ω)
Amplificateur	Sortie de l'enceinte avant	20 W x 2 (3Ω)
	Sortie du caisson de basse	40 W (3Ω)
	Bande de fréquences	20 Hz à 30 KHz
	Rapport signal/bruit	70 dB
	Séparation des canaux	65 dB
	Sensibilité d'entrée	(AUX) 400 mV
Enceinte	Enceintes	Enceintes 2.1
		Avant	Caisson de basse
	Impédance	3 Ω	6 Ω
	Bande de fréquences	175 Hz ± 20 %	70 Hz ± 20 %
	Niveau de pression sonore de la sortie	79 dB	84 dB
	Entrée nominale	40 W	40 W
	Entrée maximale	40 W	40 W
	Dimensions (I x H x P)	Avant : 181 x 569 x 261 mm
	Poids	Avant : 390 g

*: Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans avis préalable.
- Le poids et les dimensions sont approximatifs.

Contact SAMSUNG WORLD WIDE

Pour toutes questions ou observations concernant les produits Samsung, veuillez contacter le service clientèle de SAMSUNG.

Zone	Pays	Service après-vente	Site Internet
North America	CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca
	MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com
	U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com
Latin America	ARGENTINE 0800-333-3733 www.samsung.com/ar
	BRAZIL 0800-124-421, 4004-0000 www.samsung.com
	CHILE 800-SAMSUNG(726-7864) www.samsung.com/cl
	NICARAGUA 00-1800-5077267
	HONDURAS 800-7919267
	COSTA RICA 0-800-507-7267 www.samsung.com/latin
	ECUADOR 1-800-10-7267 www.samsung.com/latin
	EL SALVADOR 800-6225	www.samsung.com/atin
	GUATEMALA	1-800-299-0013 www.samsung.com/latin
	JAMAICA	1-800-234-7267 www.samsung.com/latin
	PANAMA	800-7267	www.samsung.com/latin
	PUERTO RICO 1-800-682-3180 www.samsung.com/latin
	REP. DOMINICA	1-800-751-2676 www.samsung.com/latin
	TRINIDAD & TOBAGO	1-800-SAMSUNG(726-7864) www.samsung.com/latin
	VENEZUELA 0-800-100-5303 www.samsung.com/latin
	COLOMBIA	01-8000112112	www.samsung.com.co
Europe	BELGIUM 0032 (0)2 201 24 18	www.samsung.com/be
	CZECH REPUBLIC	844 000 844Distributor pro Českou republiku: Samsung Zrt., Česka organizačni složka Vyskočilova 4, 14000 Praha 4	www.samsung.com/cz
	DENMARK	70 70 19 70	www.samsung.com/dk
	FINLAND	030-6227 515	www.samsung.com/fi
	FRANCE	3260 SAMSUNG (€ 0,15/Min), 08 25 08 65 65 (€ 0,15/Min)	www.samsung.com
	GERMANY	01805 - SAMSUNG(726-7864) (€ 0,14/Min)	www.samsung.com
	HUNGARY	06-80-SAMSUNG(726-7864) www.samsung.com
	ITALIA 800-SAMSUNG(726-7864)	www.samsung.com
	LUXEMBURG	0035 (0)2 261 03 710	www.samsung.com/be
	NETHERLANDS	0900-SAMSUNG(726-7864) (€ 0,10/Min)	www.samsung.com/ni
	NORWAY 815-56 480	www.samsung.com/no
	POLAND	0 801 801 881, 022-607-93-33	www.samsung.com/pl
	PORTUGAL	80820-SAMSUNG(726-7864)	www.samsung.com/pt
	SLOVAKIA	0800-SAMSUNG(726-7864)	www.samsung.com/sk
	SPAIN	902 10 11 30	www.samsung.com
	SWEDEN	0771-400 200	www.samsung.com/se
	U.K	0845 SAMSUNG (7267864)	www.samsung.com
	EIRE	0818 717 100	www.samsung.com/ie
	AUSTRIA	0800-SAMSUNG(726-7864)	www.samsung.com/at
	SWITZERLAND	0800-SAMSUNG(726-7864)	www.samsung.com/ch
CIS	RUSSIA	8-800-555-55-55	www.samsung.com
	KAZAHSTAN	8-10-800-500-55-500	www.samsung.kz
	UZBEKISTAN	8-10-800-500-55-500	www.samsung.uz
	KYRGYZSTAN	00-800-500-55-500
	TADJIKISTAN	8-10-800-500-55-500
	UKRAINE	8-800-502-0000 www.samsung.com
	LITHUANIA 8-800-77777	www.samsung.it
	LATVIA	800-7267	www.samsung.com/iv
	ESTONIA	800-7267	www.samsung.ee
Asia Pacific	AUSTRALIA	1300 362 603	www.samsung.com
	NEW ZEALAND	0800SAMSUNG(726-7864)	www.samsung.com/nz
	CHINA	800-810-5858, 010-6475 1880	www.samsung.com
	HONG KONG	3698-4698	www.samsung.com/nk
	INDIA 3030 8282, 1800 110011 www.samsung.com
	INDONESIA	0800-112-8888 www.samsung.com
	JAPAN	0120-327-527	www.samsung.com/jp
	MALAYSIA	1800-88-9999	www.samsung.com/my
	PHILIPPINES 1800-10-SAMSUNG(726-7864) www.samsung.com/ph
	SINGAPORE	1800-SAMSUNG(726-7864)	www.samsung.com
	THAILAND 1800-29-3232, 02-689-3232 www.samsung.com
	TAIWAN 0800-329-999 www.samsung.com/tw
	VIETNAM	1 800 588 889	www.samsung.com
Middle East & Africa	TURKEY	444 77 11	www.samsung.com
	SOUTH AFRICA	0860-SAMSUNG(726-7864)	www.samsung.com
	U.A.E 800-SAMSUNG (726-7864), 8000-4726		www.samsung.com

SAMSUNG

Room

Cinema System

manual del usuario
