Type de produit	Imprimante grand format à découpe
Marque	Roland
Modèle	SC-540
Dimensions (L × P × H)	1350 mm × 750 mm × 1250 mm
Poids	85 kg
Alimentation électrique	220-240 V AC, 50/60 Hz
Consommation électrique	Max. 1500 W
Technologie d'impression	Jet d'encre piézoélectrique à micro-pulses
Résolution d'impression	Jusqu'à 1440 dpi
Largeur d'impression maximale	1270 mm
Fonction de découpe	Découpe au tracé avec lame tangente
Médias supportés	Vinyle, film, adhésif, papier, bâche légère
Type d'encre	Encre à solvant écologique (ECO-SOL)
Nombre de couleurs	4 couleurs (CMJN)
Interface de connexion	USB 2.0, Ethernet (10/100Base-T)
Logiciel fourni	Roland RIP, Roland Color Choice
Entretien et nettoyage	Nettoyage régulier des têtes d'impression et des capteurs
Sécurité	Arrêt d'urgence, capots de protection
Pièces détachées et réparabilité	Disponibles via réseau agréé Roland
Température de fonctionnement	15 °C à 32 °C
Humidité de fonctionnement	35 % à 80 % (sans condensation)

FOIRE AUX QUESTIONS - SC-540 ROLAND

Comment installer les cartouches d'encre sur la Roland SC-540 ?

Pour installer les cartouches, ouvrez le capot avant, insérez chaque cartouche dans son logement coloré jusqu'à entendre un clic. Suivez les instructions à l'écran pour le chargement initial.

Que faire si l'imprimante n'imprime pas en couleur ?

Vérifiez d'abord que les cartouches d'encre ne sont pas vides. Lancez ensuite un nettoyage des têtes d'impression via le menu. Si le problème persiste, effectuez un alignement des têtes.

Comment charger un rouleau de vinyle sur la SC-540 ?

Placez le rouleau sur les supports arrière, déroulez le vinyle, puis insérez-le dans les guides. Utilisez le levier pour serrer et appuyez sur 'Feed' pour ajuster.

Quel type d'encre utiliser avec la Roland SC-540 ?

Utilisez exclusivement des encres Roland ECO-SOL ou compatible recommandé par le fabricant pour éviter d'endommager les têtes.

Comment nettoyer les têtes d'impression ?

Accédez au menu 'Maintenance' de l'imprimante, sélectionnez 'Nettoyage des têtes'. Vous pouvez aussi utiliser un kit de nettoyage Roland avec une solution spéciale.

L'imprimante affiche une erreur de lame de découpe, que faire ?

Vérifiez que la lame n'est pas émoussée ou cassée. Remplacez-la si nécessaire. Assurez-vous que le porte-lame est correctement inséré et que la pression de découpe est adaptée au matériau.

Comment calibrer la découpe sur la SC-540 ?

Dans le logiciel Roland RIP, lancez l'utilitaire de calibration. Imprimez un motif de test, mesurez les marques, puis ajustez les valeurs de compensation dans les réglages.

Où télécharger le pilote pour ma Roland SC-540 ?

Téléchargez les pilotes et logiciels depuis le site officiel Roland DG dans la rubrique Support, section 'Drivers et téléchargements'.

L'imprimante ne détecte pas le bord du support, que faire ?

Nettoyez le capteur de bord avec un chiffon doux. Vérifiez que le support est bien inséré et non gondolé. Si l'erreur persiste, recalibrez le capteur dans le menu.

Quelle est la garantie de la Roland SC-540 ?

La garantie standard est de 1 an pièces et main-d'œuvre. Une extension de garantie est disponible auprès de votre revendeur agréé.

MODE D'EMPLOI SC-540 ROLAND

Cet appareil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

NOTICE

Pour utiliser en toute sécurité .... 10

À propos des étiquettes collées sur l'appareil.... 14

1. Getting Started .... 15

Avis sur les avertissements

ATTENTION	Utilisé pour avertir l'utilisateur d'un risque de décès ou de blessure grave en cas de mauvaise utilisation de l'appareil.
PRUDENCE	Utilisé pour avertir l'utilisateur d'un risque de blessure ou de dommage matériel en cas de mauvaise utilisation de l'appareil.* Par dommage matériel, il est entendu dommage ou tout autre effet indésirable sur la maison, tous les meubles et même les animaux domestiques.

À propos des symboles

	Le symbole attire l'attention de l'utilisateur sur les instructions importantes ou les avertissements. Le sens précis du symbole est déterminé par le dessin à l'intérieur du triangle. Le symbole à gauche signifie "danger d'électrocution".
	Le symbole avertit l'utilisateur de ce qu'il ne doit pas faire, ce qui est interdit. La chose spécifique à ne pas faire est indiquée par le dessin à l'intérieur du cercle. Le symbole à gauche signifie que l'appareil ne doit jamais être démonté.
	Le symbole révient l'utilisateur sur ce qu'il doit faire. La chose spécifique à faire est indiquée par le dessin à l'intérieur du cercle. Le symbole à gauche signifie que le fil électrique doit être débranché de la prise.

ATTENTION

Ne pas démonter, réparer ni modifier.

Démonter, réparer ou modifier l'appareil risque de provoquer un incendie ou de causer un fonctionnement anormal entraînant des blessures.

Ne pas utiliser avec une source d'alimentation électrique non conforme à la norme indiquée sur l'appareil.

Utiliser l'appareil avec une autre source d'alimentation risque de provoquer un incendie ou de causer une électrocution.

Utiliser l'appareil uniquement avec le fil électrique fourni.

Utiliser l'appareil avec un autre fil risque de provoquer un incendie ou une électrocution.

Mettre l'appareil à la terre avec le fil de mise à la terre.

Ne pas respecter cette consigne peut créer un risque d'électrocution en cas de panne mécanique.

Ne pas utiliser si l'appareil est dans un état anormal (c'est-à-dire s'il y a émission de fumée, odeur de brûlé, bruit inhabituel etc.).

Le non-respect de cette consigne pourrait provoquer un incendie ou des décharges électriques.

Couper immédiatement l'alimentation secondaire et ensuite l'alimentation principale. Débranchez le fil électrique et contacter votre revendeur ou votre centre de service de la société Roland DG autorisé.

ATTENTION

Ne pas utiliser près d'une flamme nue, dans un endroit où se produisent des étincelles ou de l'électricité statique, ni dans un endroit où les températures sont élevées, par exemple à proximité d'un appareil de chauffage.

De plus, il ne faut pas placer le support humide dans de tels endroits car la combustion de l'encre ou du liquide nettoyant peut créer un risque d'incendie.

PRUDENCE

S'assurer que le lieu de travail est bien aéré.

Sinon, des odeurs fortes peuvent se dégager et il y a risque de malaises physiques ou d'incendie.

Si de l'encre ou le liquide nettoyant viennent en contact avec les yeux, rincer immédiatement à l'eau courante pendant au moins 15 minutes. Si les yeux sont toujours irrités, consulter un médecin.

Si de l'encre ou du liquide nettoyant sont avalés accidentellement, ne pas provoquer le vomissement, et consulter un médecin immédiatement.

Pour entreposer temporairement l'encre usée, la placer dans un solide contenant scellé, par exemple un contenant en métal et un réservoir en polyéthylène, et fermer hermétiquement.

Les fuites d'encre usée ou la vapeur qui s'en échappe peuvent causer des odeurs fortes, des malaises physique ou un incendie.

Ne pas utiliser si le fil ou la fiche électriques sont endommagés; ne pas brancher dans une prise mal fixée.

Négliger de suivre cette consigne risque de provoquer un incendie ou decauser une décharge électrique ou une électrocution.

Ne pas entreposer les cartouches d'encre, le liquide nettoyant ou l'encre usée dans les endroits suivants :

• près d'une flamme nue,
• dans des endroits où les températures sont élevées, par exemple à proximité d'un appareil de chauffage,
• près de javellisants, de produits chimiques, d'explosifs ou autres produits semblables.
  Cela crée un risque d'incendie.

Ne pas mettre le liquide nettoyant en contact avec les yeux ou la peau. Ne pas boire ou ni respirer délibérément l'encre ou le liquide nettoyant.

Cela est dangereux pour la santé.

Si de l'encre ou du liquide nettoyant entrent en contact avec la peau, immédiatement laver à fond avec de l'eau et du savon. Si la peau devient irritée ou inflammée, consulter un médecin.

Si l'odeur de l'encre ou du liquide nettoyant cause un malaise physique, amener immédiatement la personne dans un endroit bien aéré et la laisser se reposer. Si l'étourdissement ou les nausées persistent, consulter un médecin.

Ranger les cartouches d'encre hors de portée des enfants.

Ne pas introduire de liquide, d'objet métallique ou inflammable dans l'appareil.

Ce genre dematériel peut provoquer un incendie.

⚠️PRUDENCE

Ne pas endommager ni modifier le fil électrique. Ne pas le plier, le tordre, l'étirer, l'attacher ou le serrer de façon excessive. Ne pas placer d'objet ou de poids sur le fil.

Négliger de suivre cette consigne peut endommager le fil électrique, ce qui risque

de provoquer un incendie ou de causer une décharge électrique ou une électrocution.

Ne pas débrancher le fil avec des mains mouillées.

Ne pas respecter cette consigne risque de provoquer des décharges électriques ou une électrocution.

Utiliser les vis fournies pour bien fixer l'appareil sur le support.

Le non-respect de cette

consigne

pourrait causer

des

défauts dans

l'appareil entraînant des blessures.

Manipuler avec précaution pour éviter de se coincer les doigts lors de l'installation de l'appareil sur le support.

Une négligence à ce niveau pourrait provoquer des blessures.

Ne pas oublier d'installer le guide de média quand un rouleau est chargé.

Le rouleur peut tomber et causer des blessures.

Pour débrancher l'appareil, saisir la fiche et non le fil électrique.

Tirer sur le fil peut l'endommager, ce qui risque de provoquer un incendie ou de causer une décharge électrique ou une électrocution.

Le déballage, l'installation et le déplacement de l'appareil doivent être effectués par quatre personnes ou plus.

Le non-respect de cette consigne pourrait causer des défauts dans l'appareil entraînant des blessures.

Installer sur une surface stable et de niveau.

Sinon, l'appareil risque de se renverser et de causer des blessures.

Le rouleau doit être placé quand la barre est en position adéquate.

Une négligence à ce niveau pourrait provoquer la chute du rouleau et causer des blessures.

Débloquer le mécanisme d'arrêt des roulettes du support avant de le déplacer.

Sinon l'appareil pourrait se renverser et provoquer des blessures.

Ne pas toucher à l'extrémité de la lame avec vos doigts.

Une négligence à ce niveau pourrait provoquer des blessures.

Ne pas toucher le panneau de commande pendant le nettoyage des têtes ou d'autres pièces.

Le chariot d'impression peut bouger et causer des blessures.

Ne pas toucher le bout de la lame séparatrice avec les doigts.

Une négligence à ce niveau pourrait provoquer des blessures.

Avant de mettre la machine sous tension, installer la bouteille de vidange, sinon du liquide peut fuir de la machine.

Ne pas mettre les mains dans l'espace du devant quand l'appareil est en marche.

Une négligence à ce niveau pourrait provoquer des blessures.

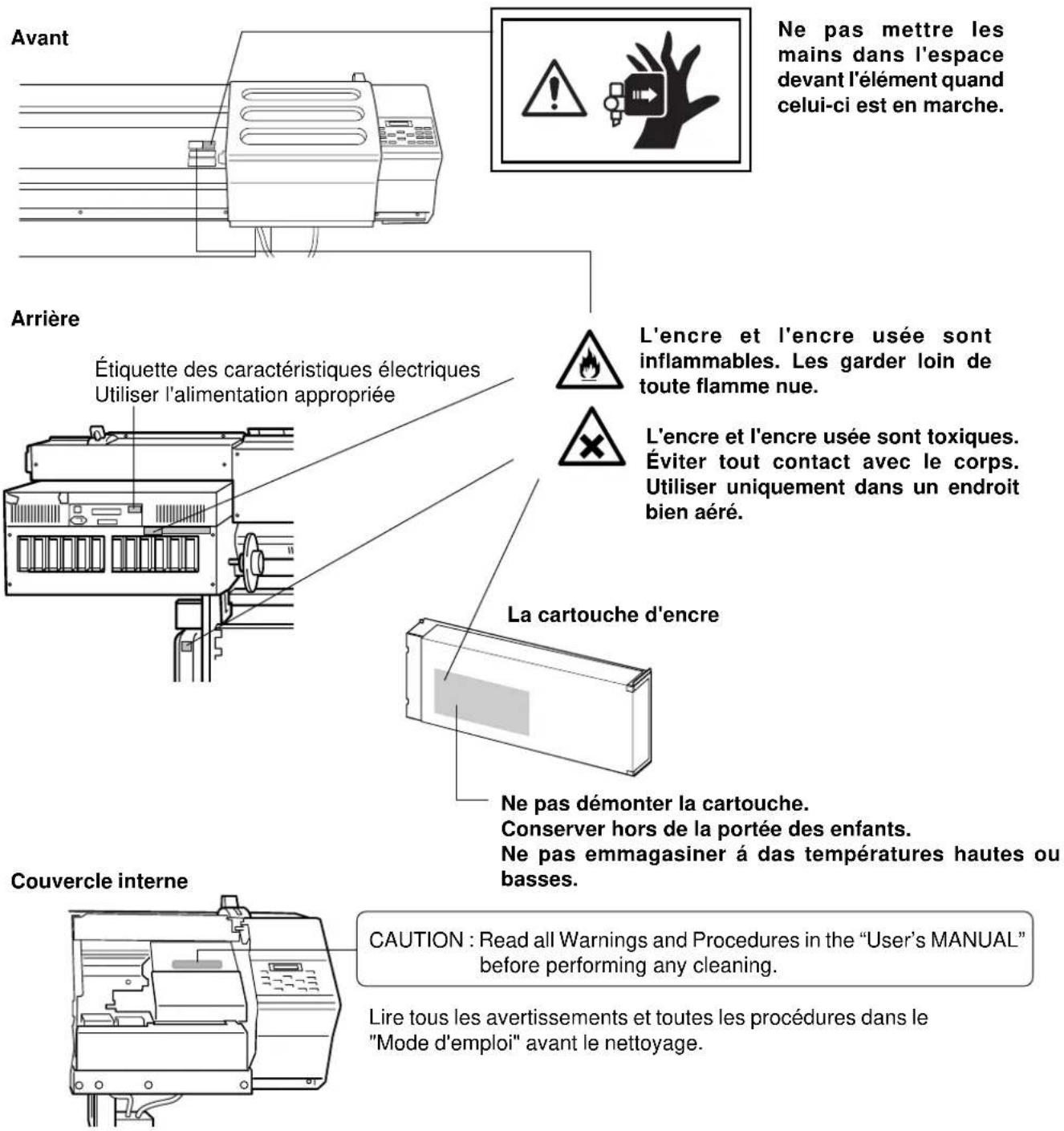

À propos des étiquettes collées sur l'appareil

Ces étiquettes sont collées à l'extérieur de l'appareil.

Les dessins suivants indiquent l'endroit et le contenu des messages.

1. Getting Started

Casters : 2 Shafts : 2

Bolts (Large) : 22 Bolts (Small) : 8

Stoppers : 2 Blade : 1

Blade holder : 1

Transport bars : 2

Drain bottle : 1 Software RI Bottle Uster's manual : 1

Replacement blade for separating knife : 1

Roland-PrintServer CD-ROM : 1

Roland PrintServer Network Settings Guide : 1

SOL INK Cleaning Cartridges : 4

Cleaning kit

Cleaning sticks : 10 Tweezers : 1 Wipers : 2

Front View
