Type de produit	Cuisinière
Marque	Hotpoint
Modèle	PH 960MST (AN) R/HA
Largeur	90 cm
Profondeur	60 cm
Hauteur	85-90 cm (réglable)
Poids	Environ 60 kg
Alimentation	Gaz (brûleurs) et électrique (four)
Puissance totale	Environ 11 kW
Nombre de brûleurs	5 brûleurs à gaz (dont un triple couronne)
Four	Four à chaleur tournante avec gril
Capacité du four	74 litres
Fonctions du four	Chaleur tournante, gril, sole, décongélation, chaleur pulsée
Allumage	Automatique par étincelle sur tous les brûleurs
Sécurité	Dispositif anti-débordement et arrêt automatique du four
Vidange et nettoyage	Paroi catalytique du four (nettoyage automatique) et tiroir de récupération
Commandes	Manettes de gaz avec ignition intégrée, programmateur électronique du four
Affichage	Écran numérique pour la minuterie et la température du four
Classe énergétique	A (four)
Pièces détachées	Disponibles auprès des revendeurs agréés Hotpoint (grilles, brûleurs, etc.)
Réparabilité	Indice de réparabilité de 8.2/10 (selon norme française)
Accessoires inclus	Grille de four, lèchefrite, tiroir de rangement

FOIRE AUX QUESTIONS - PH 960MST (AN) R/HA HOTPOINT

Comment allumer les brûleurs de la cuisinière ?

Appuyez sur la manette du brûleur et tournez-la vers le symbole d'allumage tout en maintenant enfoncé le bouton d'allumage automatique. Relâchez la manette après quelques secondes une fois la flamme stabilisée.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert et que l'allumeur électrique fonctionne. Nettoyez les électrodes et les fentes du brûleur. Si le problème persiste, contactez un technicien agréé.

Comment nettoyer le four catalytique ?

Les parois catalytiques se nettoient automatiquement pendant la cuisson. Pour les taches tenaces, chauffez le four à 250°C pendant 1 heure, puis essuyez les résidus avec un chiffon humide après refroidissement.

Comment régler la minuterie du four ?

Appuyez sur la touche 'Minuterie' de l'afficheur numérique, utilisez les flèches pour définir le temps souhaité, puis confirmez. Une alarme sonore retentira en fin de compte à rebours.

Quelle est la position du programme chaleur tournante ?

Tournez le sélecteur du four sur le symbole représentant un ventilateur entouré d'un cercle. Cette fonction permet une cuisson homogène sur plusieurs niveaux.

Comment remplacer une ampoule du four ?

Débranchez l'appareil, dévissez le capuchon en verre à l'intérieur du four, remplacez l'ampoule défectueuse par une neuve de même type (25 W, résistante à la chaleur), puis revissez le capuchon.

La cuisinière peut-elle être installée sur un plan de travail ?

Oui, la cuisinière est conçue pour être posée sur un plan de travail robuste. Respectez les distances de sécurité minimales indiquées dans la notice (au moins 50 mm des murs adjacents).

Comment activer la sécurité enfant ?

Maintenez enfoncée la touche 'Sécurité' sur le panneau de commande du four pendant 3 secondes jusqu'à ce que l'icône de verrouillage s'affiche. Les commandes du four seront alors inopérantes.

Que faire en cas de fuite de gaz ?

Fermez immédiatement le robinet d'arrivée de gaz, n'actionnez aucun interrupteur électrique, ouvrez les fenêtres pour aérer et contactez votre fournisseur de gaz ou les services d'urgence.

Comment obtenir des pièces détachées pour ce modèle ?

Rendez-vous sur le site officiel de Hotpoint ou contactez un revendeur agréé. Munissez-vous du numéro de modèle (PH 960MST) et de la référence de la pièce souhaitée.

MODE D'EMPLOI PH 960MST (AN) R/HA HOTPOINT

Italiano, 1 Français, 25English, 13

Nederlands, 39

PH 930 MST/HA

PH 930 MT SKD/HA

PH 940 M/HA

PH 940 MS/HA

PH 940 MST/HA

PH 940 MT SKD/HA

PH 941 M/HA

PH 941 MS/HA

PH 941 MT SKD/HA

PH 960 MST/HA

PH 960 MST R/HA

PH 960 MST GH/HA

PH 941 MSTB/HA

PH 941 MSTB GH/HA

PH 941 MSTV/HA

PH 941 MSTV GH/HA

Sommario

Installazione, 2-5

Posizionamento

Raccordement électrique

Raccordement gaz

Plaquette signalétique

Caractéristiques des brûleurs et des injecteurs

Description de l'appareil, 32

Vue d'ensemble

Mise en marche et utilisation, 33-35

Conseils pratiques pour l'utilisation des brûleurs

Conseils pratiques pour l'utilisation des plaques

électriques

Quelques conseils pratiques pour mieux utiliser

votre plaque-grill

Quelques conseils utiles pour bien utiliser votre

Table de cuisson Vitrocéramique

Précautions et conseils, 36

Sécurité générale

Mise au rebut

Nettoyage et entretien, 37

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Anomalies et remèdes, 38

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Les appareils réglés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;
- gaz Naturel Catégorie II2E+3+ pour la Belgique;
- gaz Naturel Catégorie I2E pour le Luxembourg;
• gaz Naturel Catégorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)(Pour la Fran

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.
! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
• Pour le Luxembourg selon les Normes Nationales en vigueur.
  • Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

- La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.

- La pièce doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m³/h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm² de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.

- (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

• La découpe du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.
• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Schéma de fixation des crochets

Position du crochet Position du crochet pour plan H=20mm pour plan H=30mm

Devant

Position du crochet Derrière pour plan H=40mm

! Utilisez tous les crochets compris dans le "sachet accessoires"

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

En cas d'installation au dessus d'un four encastré sans refroidissement à ventilation forcée, il faut prévoir des prises d'air d'entrée et de sortie pour avoir une bonne aération à l'intérieur du meuble. Les figures ci diessous illustrent des possibilités de montage.

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

- Pour la France

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".

- Pour la Belgique - le Luxembourg - la Hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, Il2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.

! N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs").
3. remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. en fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

- Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

- Regolazione minimi (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;
2. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière;
3. Une fois obtenu le débit minimal souhaité, allumez le
   brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.
4. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.
5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.
   ! En cas de gaz liquides, il faut visser à fond la vis de réglage.
   ! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.
   ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements électriques	voir plaquette signalétique
	Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications

Caractéristiques des brûleurs et des injecteurs

Tableau 1(Pour la France et la Belgique)				Gaz Liquides Gaz Naturels
Brûleur Diamètre	(mm)	Puissance thermique kW (p.c.s.*) Nom. Red.		By-pass 1/100 (mm)	(1)	Injecteur 1/100 (mm) ***	Débit* g/h	**	Injecteur 1/100 (mm) G20	Débit* l/h	G25
Rapide (Grand) (R)	100	3.00	0.70	41	39	86	218	214	116	286	332
Rapide Réduit (RR)	100	2.60	0.70	41	39	80	189	186	110	248	288
Semi Rapide (Moyen) (S)	75	1.65	0.40	30	28	64	120	118	96	157	183
Auxiliaire (Petit) (A)	55	1.00	0.40	30	28	50	73	71	71	95	111
Triple Couronne (TC)	130	3.25	1.50	60	61	91	236	232	133	309	360
Semi Poissonière (SP)	-	1.50	0.7	41	39	60	109	107	88	143	166
Pression de alimentation (FR)	Nominal (mbar) Minimum (mbar) Maximum (mbar)						28-30	37		20	25
							20	25		17	20
							35	45		25	30
Pression de alimentation (BE)	Nominal (mbar) Minimum (mbar) Maximum (mbar)						28-30	37		20	25
							20	25		15	15
							35	45		25	30

Tableau 1 (Pour le Luxembourg)				I3+ (2) I2E (2)
				Gaz Liquides Gaz Naturels
Brûleur Diamètre	(mm)	Puissance thermique kW (p.c.s.*) Nom. Red.		By-pass 1/100 (mm)	(1)	Injecteur 1/100 (mm) ***	Débit* g/h	**	Injecteur 1/100 (mm) G20	Débit* l/h
Rapide (Grand) (R)	100	3.00	0.70	41	39	86	218	214	116	286
Rapide Réduit (RR)	100	2.60	0.70	41	39	80	189	186	110	248
Semi Rapide (Moyen) (S)	75	1.65	0.40	30	28	64	120	118	96	157
Auxiliaire (Petit) (A)	55	1.00	0.40	30	28	50	73	71	71	95
Triple Couronne (TC)	130	3.25	1.50	60	61	91	236	232	133	309
Semi Poissonière (SP)	-	1.50	0.70	41	39	60	109	107	88	143
Pression de alimentation	Nominal (mbar) Minimum (mbar) Maximum (mbar)						28-30	37		20
							20	25		15
							35	45		25

(2) Voir la plaquette d'immatriculation de l'appareil.

Tableau 1 (Pour la Hollande) Gaz Naturels
Brûleur	Diamètre(mm)	Puissance thermiquekW (p.c.s.*)		Injecteur1/100(mm)	Débit*(l/h)G25
		Nominal	Réduit
Rapide (Grand) (R)	100	3,00	0,70	116	332
Rapide Réduit (RR)	75	2,60	0,70	110	288
Semi Rapide (Moyen) (S)	55	1,65	0,40	96	183
Auxiliaire (Petit) (A)	130	1,00	0,40	71	111
Triple Coronne (TC)	130	3,25	1,50	133	360
Semi Poissonière (SP)	-	1,50	0,70	88	166
Pressiondealimentation	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

* A 15°C et 1013 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
Butane P.C.S. = 49,47 MJ/kg
Naturel G20 P.C.S. = 37,78 MJ/m ⁴
Naturel G25 P.C.S. = 32,49 MJ/m³

! La table ne peut être installée qu'au-dessus de fours encastrés équipés de ventilation de refroidissement.

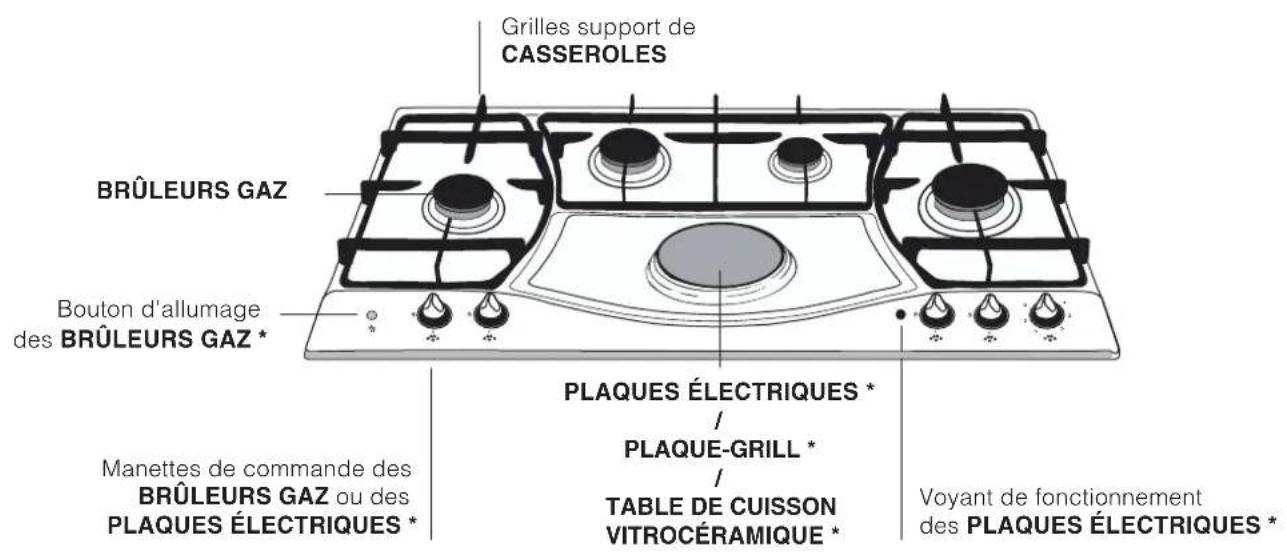

Description de l'appareil

Vue d'ensemble

• Voyant FONCTIONNEMENT DES TABLE DE CUISSON VITROCÉRAMIQUE / PLAQUE GRILL / PLAQUE ÉLECTRIQUE * il s'allume dès que la manette n'est plus sur la position éteint.
• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ et de TABLE DE CUISSON VITROCÉRAMIQUE / PLAQUE GRILL / PLAQUE ÉLECTRIQUE* pour le réglage de la flamme ou de la puissance.

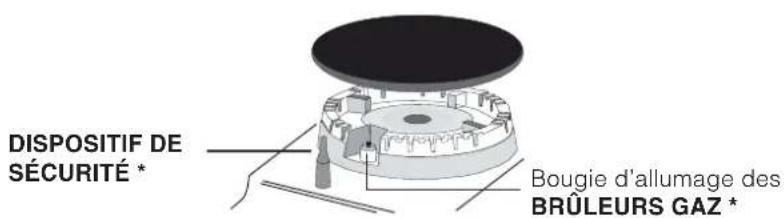

• La bougie d'allumage des BRÛLEURS GAZ* permet l'allumage automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ* en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

Mise en marche et utilisation

! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

• Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "•".

Vitrocéramique \*

Cette zone de cuisson dispose d'éléments chauffants radiants à diamètre double, situés sous le verre. Vous pouvez n'allumer que le foyer "A" ou, si vous voulez disposer d'un foyer de cuisson plus large, les deux foyers "A""A""B":Pour brancher le foyer "A" l'A'suffit de tourner la manette dans le sens des aiguilles d'une montre jusqu'à l'une des 12 positions de réglage disponibles. Pour brancher en plus le foyer "B""B"acez-vous sur la position 12 et tourner d'un déclic jusqu'à la position ⬆, procédez ensuite au réglage en tournant la manette dans le sens inverse des aiguilles d'une montre jusqu'à l'un des 12 niveaux de puissance désiré.

La zone chauffante est indiquée graphiquement, elle devient rouge quand elle est allumée.

A .. foyer circulaire;

B .. foyer extensible;

C.. voyant de chaleur résiduelle: il signale que la température du foyer dépasse 60°C, et ce même après extinction de ce dernier.

Toute position de la manette autre que la posiiton "éteint" entraîne l'allumage du voyant de fonctionnement des Table de cuisson Vitrocéramique.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

- d'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.

- de toujours utiliser des casseroles à fond plat et avec couvercle.

- de tourner la manette dans la position minimum au moment de l'ébullition.

Brûleurs	∅ Récipients (cm)
Rapide (RR)	24 - 26
Rapide Réduit (RR)	22 - 24
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Semi Poissonière (SP)	16 - 20
Triple Couronne (TC)	24 - 26

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe

"Caractéristiques des brûleurs et des injecteurs"

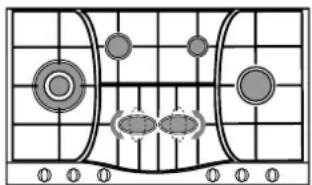

Quelques conseils pratiques pour mieux utiliser les brûleurs centraux "Demi-Poissonnière"

L'utilisation des deux brûleurs "Demi-poissonnière" de forme oblongue, pouvant tourner de 90°, donne à la table une plus grande flexibilité d'emploi.

Pour tourner les brûleurs de 90° "Demi-Poissonnière", procédez comme suit:

• Assurez-vous que les brûleurs sont bien froids.
• Soulevez complètement le brûleur.
• Remontez-le dans son logement suivant la position désirée.
• Assurez-vous que les brûleurs soient correctement positionnés.

Les deux brûleurs du centre notamment peuvent être utilisés ensemble ou séparément avec des casseroles de formes ou de dimensions différentes comme suit:

• Double brûleur comme "Poissonnière" pour des récipients ovales (Fig.A).
• Double brûleur pour des poêles grill ou pour des récipients rectangulaires ou carrés ayant au moins 28x28 cm (Fig.B)
• Double brûleur pour des récipients de grandes dimensions (diamètre 26-28 cm) (Fig.C).
• Brûleur simple pour récipients moyens (diam. 16-20 cm) (Fig.D).

Conseils pratiques pour l'utilisation des plaques électriques \*

Afin d'éviter toute déperdition de chaleur et d'endommager la plaque, utilisez des casseroles à fond plat et d'un diamètre au moins égal à celui de la plaque.

Position	Plaque normale ou rapide
0	Eteint.
1	Cuisson de légumes verts, poissons.
2	Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots.
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone.
4	Rôtir (moyen).
5	Rôtir (fort).
6	Rissoler ou rejoindre l'ébullition en peu de temps.

Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.

Quelques conseils pratiques pour mieux utiliser votre plaque-grill \*

Procédez à son préchauffage en plaçant la manette sur la position 12. Les positions 1-8 sont conseillées pour réchauffer des aliments déjà cuits ou pour les garder au chaud après leur cuisson. La cuisson des légumes peut causer des taches difficiles à enlever.

Aliments	Poids (Kg)	Position Manette	Prechauf-fage (min.)	Temps Cuisson (min.)
Côtelettes de porc	0,50	12	5	15
		10		20
Côte de boeufs	0,60	12	5	10
Saucisses	0,45	10	5	20
Brochettes de viande	0,40	12	5	14
Hamburger	0,40	10	5	15
Croque-monsieur	N° 3	11	5	2
Pain	3 tranches	11	5	3
Aubergines	3 tranches	12	5	5 - 7
Tomates	N° 4	12	5	10 - 15

Quelques conseils pratiques pour mieux utiliser votre table vitrocéramique *

Pos.	Plaque automatique
0	Éteint.
1	Pour faire fondre le beur, le chocolat.
2	Pour réchauffer les liquides.
3
4	Pour crèmes et sauces.
5
6	Pot au feu - Blanquette - Entremets.
7
8	Pâtes - Riz.
9
10	Steaks - Poissons - Omelettes.
11
12	Fritures.
	Allumage des deux zones de cuisson.

Pour obtenir de meilleures performances de votre table de cuisson :

- utilisez des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe

- utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée;

• veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles;
• évitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz: la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence;
• ne laissez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer classe 3.
• Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Contrôlez toujours que les manettes sont bien dans la position “●”/“O” quand l’appareil n’est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.

• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilisez pas de casseroles instables ou déformées.
• Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir.
• Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accés à la zone de cuisson vitrocéramique (s'il y en a une), pendant et tout de suite après son fonctionnement, car elle reste chaude pendant au moins une demi-heure encore après son extinction;
• Faites appel aux centres de service après-vente agréés par le fabricant en cas de cassure de la surface vitrocéramique.
• Débranchez l'appareil de la ligne électrique en cas de cassure de la zone vitrocéramique;
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel appareil similaire. Tous les principaux fabricants d'appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d'enlèvement des appareils usagés.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.
- Les parties démontables des brûleurs doivent être lavées fréquemment à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation.
- Dans le cas de tables équipées d'allumage automatique, nettoyez fréquemment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.
- avant de commencer à cuisiner, nettoyez la surface à l'aide d'un chiffon humide pour éliminer toute trace de poussière ou de résidus d'aliments cuits auparavant. Nettoyez régulièrement la surface de la table en utilisant une solution d'eau tiède et de détergent non abrasif. Il faudra utiliser, de façon périodique, des produits spéciaux pour tables de

cuisson en

vitrocéramique. Eliminez tout d'abord tous restes d'aliments et toutes éclaboussures de graisse à l'aide d'un racloir comme par exemple CERAL (n'étant pas fourni avec l'appareil).

Nettoyez la table de cuisson quand elle est tiède; utilisez un produit de nettoyage approprié (comme celui de la ligne Solutions disponible dans tous les Centres d'Assistance Technique) et du papier essuie-tout, frottez avec un chiffon humide et essuyez. Des feuilles alu, des objets en plastique

ou en matière synthétique ayant malencontreusement fondu, comme d'ailleurs du sucre ou des aliments à haut contenu en sucre doivent être aussitôt auxités quand la zone de cuisson est encore chaude à l'aide d'un racloir. Certains produits de nettoyage spécifiques forment une couche superficielle transparente résistante à la saleté qui protège aussi la surface contre les dommages causés par des aliments à haut contenu

en sucre. N'utilisez jamais d'éponges ou de produits abrasifs, ni de détergents chimiques agressifs tels que par exemple les produits en atomiseur pour four ou les produits détachants.

- Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d'eau.

- il est conseillé de nettoyer le gril quand il est encore chaud en utilisant les poignées spéciales fournies avec l'appareil pour le transporter de la table de cuisson à l'évier. Pour enlever le bac placé sous le gril, il vaut mieux attendre que la résistance se soit bien refroidie (au bout de 15 minutes environ).

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Les casseroles sont instables.

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d'air dans les environs du plan de cuisson
• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

- les orifices de sortie du gaz ne sont pas par hasard bouchés

- il y a des courants d'air dans les environs du plan de cuisson

- les minima n'ont pas bien été réglés.

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard été inversée.

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

- le modèle de votre appareil (Mod.)

- son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pièces détachées non originales.

Italiano, 1 Français, 25English, 13

Nederlands, 39

PH 930 MST/HA

PH 930 MT SKD/HA

PH 940 M/HA

PH 940 MS/HA

PH 940 MST/HA

PH 940 MT SKD/HA

PH 941 M/HA

PH 941 MS/HA

PH 941 MT SKD/HA

PH 960 MST/HA

PH 960 MST R/HA

PH 960 MST GH/HA

PH 941 MSTB/HA

PH 941 MSTB GH/HA

PH 941 MSTV/HA

PH 941 MSTV GH/HA

Samenvatting
