Producttype	Kookplaat
Merk	Hotpoint
Model	PH 960MST (AN) R/HA
Breedte	90 cm
Diepte	60 cm
Hoogte	85-90 cm (verstelbaar)
Gewicht	Ongeveer 60 kg
Voeding	Gas (branders) en elektrisch (oven)
Totaal vermogen	Ongeveer 11 kW
Aantal branders	5 gasbranders (waarvan een driedubbele kroon)
Oven	Hete lucht oven met grill
Ovencapaciteit	74 liter
Ovenfuncties	Hete lucht, grill, bodem, ontdooien, pulsverwarming
Ontsteking	Automatisch via vonk op alle branders
Veiligheid	Anti-overloopbeveiliging en automatische uitschakeling oven
Afvoer en reiniging	Katalytische wanden van de oven (zelfreinigend) en opvangbak
Bediening	Gasknoppen met geïntegreerde ontsteking, elektronische programmeur oven
Display	Digitaal scherm voor timer en oventemperatuur
Energielabel	A (oven)
Onderdelen	Beschikbaar bij erkende Hotpoint-dealers (roosters, branders, enz.)
Repareerbaarheid	Repareerbaarheidsindex 8.2/10 (volgens Franse norm)
Inbegrepen accessoires	Ovenrooster, braadpan, opbergbak

Veelgestelde vragen - PH 960MST (AN) R/HA HOTPOINT

Hoe steek ik de branders van de kookplaat aan?

Druk op de knop van de brander en draai deze naar het ontstekingssymbool terwijl u de automatische ontstekingsknop ingedrukt houdt. Laat de knop na enkele seconden los zodra de vlam stabiel is.

Wat moet ik doen als de brander niet aangaat?

Controleer of het gas open is en de elektrische ontsteker werkt. Reinig de elektroden en de gleuven van de brander. Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Hoe reinig ik de katalytische oven?

De katalytische wanden worden automatisch gereinigd tijdens het koken. Voor hardnekkige vlekken verhit u de oven gedurende 1 uur op 250°C en veegt u de resten na afkoeling weg met een vochtige doek.

Hoe stel ik de timer van de oven in?

Druk op de toets 'Timer' op het digitale display, gebruik de pijltjes om de gewenste tijd in te stellen en bevestig. Aan het einde van de afteltijd klinkt er een akoestisch alarm.

Wat is de stand van het hete lucht programma?

Draai de ovenselector naar het symbool van een ventilator omringd door een cirkel. Deze functie zorgt voor een gelijkmatige bereiding op meerdere niveaus.

Hoe vervang ik een lampje van de oven?

Koppel het apparaat los, draai de glazen kap aan de binnenkant van de oven los, vervang het defecte lampje door een nieuw van hetzelfde type (25 W, hittebestendig) en draai de kap weer vast.

Kan de kookplaat op een werkblad worden geplaatst?

Ja, de kookplaat is ontworpen om op een stevig werkblad te worden geplaatst. Houd de minimale veiligheidsafstanden aan zoals vermeld in de handleiding (minimaal 50 mm van aangrenzende muren).

Hoe activeer ik de kinderbeveiliging?

Houd de toets 'Veiligheid' op het bedieningspaneel van de oven gedurende 3 seconden ingedrukt tot het vergrendelingspictogram verschijnt. De ovenbediening is dan uitgeschakeld.

Wat moet ik doen bij een gaslek?

Sluit onmiddellijk de gaskraan, schakel geen elektrische schakelaars in, open ramen om te ventileren en neem contact op met uw gasleverancier of de hulpdiensten.

Hoe kan ik reserveonderdelen krijgen voor dit model?

Ga naar de officiële website van Hotpoint of neem contact op met een erkende dealer. Houd het modelnummer (PH 960MST) en de referentie van het gewenste onderdeel bij de hand.

GEBRUIKSAANWIJZING PH 960MST (AN) R/HA HOTPOINT

Het installeren, 40-45

Plaatsing

Elektrische aansluiting

Gasaansluiting

Typeplaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparaat, 46

Algemeen aanzicht

Starten en gebruik, 47-49

Praktisch advies voor het gebruik van de branders

Practische raadgevingen voor het gebruik van de electrische kookplaten

Practische raadgevingen voor het gebruik van de biefstukgrill

Praktisch advies voor het gebruik van de Keramiek kookvlak

Voorzorgsmaatregelen en advies, 50

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 51

De elektrische stroom afsluiten

Schoonmaken van het apparaat

Onderhoud gaskranen

Storingen en oplossingen, 52

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje en plaatje van de gas instelling van het apparaat):

• Natuurlijk gas Categorie II2E+3+ voor Belgie;
• Natuurlijk gas Categorie I2L voor Nederland. Het is dus niet nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

! dit apparaat mag alleen geïnstalleerd worden en funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:

• NBN D51-003 e NBN D51-001 (voor België);
• NEN-1078 (voor Nederland).
De volgende eisen moeten in acht genomen worden:

- Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat wordt aangezet.

- Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m ³ /h zijn per kW geïnstalleerd vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm ² en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten zijn verbonden en die geen gemeenschappelijke delen zijn

van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

- (voor België) De gassen van vloeibaar gemaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus niet worden geïnstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij niet in rechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.

Inbouw

Het gasfornuis en het gemengde fornuis hebben een beschermingsgraad tegen oververhitting van het type X. Het is daardoor mogelijk het apparaat naast meubels te plaatsen die niet hoger zijn dan het keukenblad. Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zelf en in ieder geval op een afstand van minstens 650 mm.
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden (zie afbeelding).

- De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven. De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

- Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

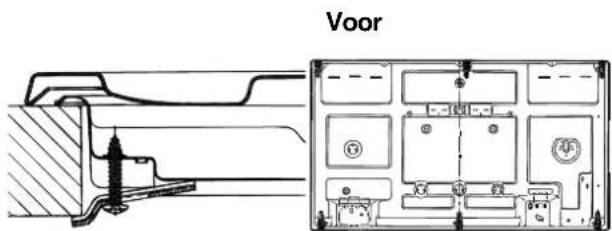

Schema voor de bevestiging van de haken

Stand haak voor Stand haak voor keukenblad H=20mm keukenblad H=30mm

Stand haak voor Achter keukenblad H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

In het geval dat het fornuis wordt geinstalleerd boven een ingebouwde oven zonder geforceerde afkoelingsventilatie, dan moet men in een luchtingang en uitgang voorzien om voldoende ventilatie te garanderen.

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar).

De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of samengedrukt.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor(voor België)Belgieu te werk zoals beschreven in de paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (II2E+3+ voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de

technische-service-dienst Ariston) Tevens dient men zijn pakking op de verbinder "G", die er uit ziet als een "L", van de voedings-struktuur te monteren. De verbinder is gedraad: rond mannelijk 1/2 gas. De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)
• of met een flexibile buis van roestvrij staal die in de muur zit en voortzet met bedradingsverbinder. Daarbij dient het apparaat uitgerust te zijn van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar dient te zijn. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt. Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werking stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden moet u controleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installeren heeft plaats gevonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor België)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1. verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.
2. schroef de straalpijpjes los met een steeksleutel van 7mm en vervang ze met de straalpijpjes geschikt voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").
3. zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Service Centers.

- Regelen primaire lucht van de straalpijpjes (voor België)

De branders hebben geen regeling van de primaire lucht nodig.

- Het regelen van de minimumstand (voor België)

1. Zet het kraantje op de minimumstand;

1. Verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.

2. Controleer of de brander aan blijft als u de knop snel van hoog naar laag draait.

3. Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem niet werkt als de branders op de minimum stand staan, moet u het minimum verhogen door aan de stelschroef te draaien.

4. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.

! Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling vervangen met het etiket dat correspondeert met het nieuwe gas, verkrijgbaar bij onze Technische Service Centers.

! Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijke normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
	Dit apparaat voldoet aan de volgende EU Richtlijnen:- 2006/95/EEG van 12/12/06(Laagspanning) en daaropvolgende wijzigingen- 2004/108/EEG van 15/12/04(Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen- 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.- 2009/142/EEG van 30/11/09 (Gas) en daaropvolgende wijzigingen.- 2002/96/EC en daaropvolgende wijzigingen.

Kenmerken van de branders en de straalpijpjes

Tabel 1 (Voor Nederland) Natuurlijk gas

Gaspit	Doorsenee(mm)	Thermisch Vermogen kW (p.c.s.*)		Straal.1/100(mm)	Bereik*(l/h)G25
		Nom.	Gered.
Snel (Groot) (R)	100	3,00	0,70	116	332
Gereduceerd snel (RR)	75	2,60	0,70	110	288
Half Snel (Medium) (S)	55	1,65	0,40	96	183
Hulp (Klein) (A)	130	1,00	0,40	71	111
Drievoudige Ring (TC)	130	3,25	1,50	133	360
Half Vispan (SP)	-	1,50	0,70	88	166
Spanningvanvoeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

Tabel 1 (Voor Belgie)

Branders Doorsenee	(mm)	Thermisch vermogen kW (p.c.s.*)		By-pass 1/100 (mm)		Straal. 1/100 (mm) ***	Bereik* g/h		Straal. 1/100 (mm) G20	Bereik* l/h
		Nom.	Ger.		(1)			**
Snel (Groot) (R)	100	3.00	0.70	41	39	86	218	214	116	286	332
Gereduceerd snel (RR)	100	2.60	0.70	41	39	80	189	186	110	248	288
Half snel (Medium) (S)	75	1.65	0.40	30	28	64	120	118	96	157	183
Hulp (Klein) (A)	55	1.00	0.40	30	28	50	73	71	71	95	111
Drievoudige ring (TC)	130	3.25	1.50	60	61	91	236	232	133	309	360
Half Vispan (SP)	-	1.50	0.70	41	39	60	109	107	88	143	166
Spanning van voeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201523	251530

* A 15°C et 1013 mbar-gaz sec
** Propane P.C.S. = 50,37 MJ/kg
*** Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m ⁴
Naturele G25 P.C.S. = 32,49 MJ/m³

! De kookplaat kan worden geïnstalleerd boven een ingebouwde oven op voorwaarde dat deze voorzien is van afkoelingsventilatie.

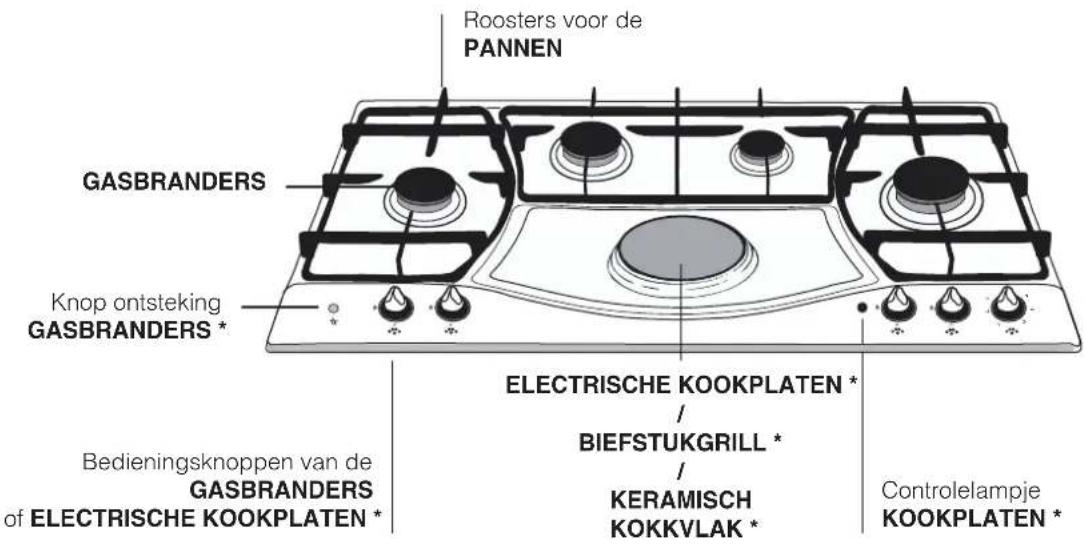

Algemeen aanzicht

• Controlelampje WERKING KERAMISCH KOOKPLAAT / BIEFSTUKGRILL / ELECTRISCHE KOOKPLATEN *: gaat aan als de knop niet op de stand 'uit' staat.
• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.

• Knoppen van de GASBRANDERS en van de KERAMISCH KOOKPLAAT / BIEFSTUKGRILL / ELECTRISCHE KOOKPLATEN * voor het regelen van de vlam of van het vermogen.

• Bougie voor het ontsteken van de GASBRANDERS*: zorgt voor een automatische ontsteking van de gekozen brander.

• VEILIGHEIDSMECHANISME* zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.

! Op iedere knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

- Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die zijn voorzien van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de vlam ontstoken houdt, warm wordt.

Druk de knop in en draai hem tegelijkertijd tegen de klok in: vonken steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het veiligheidssysteem geactiveerd kan worden.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool “•”).

Keramiek kookvlakKeramiek kookvlak

Deze kookzone is voorzien van stralingselementen met dubbele diameter onder het glas. Het is mogelijk alleen het ronde gedeelte "A" in te schakelen of, om een grotere kookzone te krijgen, beide gedeelten "A""A" ene "B".B"oor het inschakelen van de ronde zone "A""A" draait u de knop met de klok mee en zet hem op één van de 12 posities. Voor het inschakelen van ook de zone "B""Bet u de knop op de positie 12 en dan nog een stapje verder tot aan de positie ⚪, vervolgens draait u de knop tegen de klok in tot op het gewenste warmteniveau, gekozen uit de 12 posities. De tekening geeft de warmtezone aan, die rood wordt als hij is ingeschakeld.

A.. ronde kookzone;

B .. uitgebreide kookzone;

C.. controlelampje overgebleven warmte: dit geeft aan dat de kookzone warmer is dan 60°C ook nadat hij is uitgeschakeld.

Het controlelampje gaat aan bij iedere positie van de knop behalve de "uit"-positie.

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

- gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.

- gebruik alleen pannen met een platte bodem en met een deksel erop.

- draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	∅ Diameter pan (cm)
Snel (R)	24 - 26
Gereduceerd snel (RR)	22 - 24
Half-snel (S)	16 - 20
Spaarbrander (A)	10 - 14
Half Vispan (SP)	16 - 20
Drievoudige Ring (TC)	24 - 26

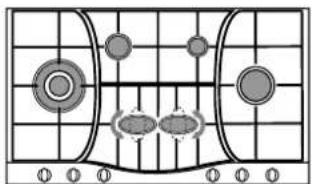

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Practische raadgevingen voor het gebruik van de "Half vispan".

De aanwezigheid van de tweevalen "Half Vispan" branders, die 90° draaibaar zijn, maakt het kookvlak nog flexibeler in het gebruik.

Voor het 90° draaien van de "Half Vispan" branders gaat u als volgt te werk:

• Let op dat de branders koud zijn.
  • Verwijder de branders van hun plaats.
• Plaats ze opnieuw in de gewenste positie.
• Let op dat de branders op de juiste wijze op hun plaats zitten.

Vooral de twee centrale branders kunnen samen worden gebruikt of apart, met pannen van verschillende vormen en afmetingen:

• Dubbele brander als "Vispan" voor ovalen pannen (afb.A).
• Dubbele brander voor biefstukgrill of rechthoekige of vierkante pannen minimum 28x28 (afb.B).
• Dubbele brander voor grote pannen (diameter 26-28 cm)(afb.C).
• Enkele brander voor middelgrote pannen (diameter 16-20 cm) (afb.D).

* Slechts op enkele modellen aanwezig.

Practische raadgevingen voor het gebruik van de electrische kookplaten *

Voor het vermijden van warmteverlies en schade aan de platen moet u pannen gebruiken met een platte bodem en met een diameter die niet kleiner is dan die van de plaat.

Positie	Normale of snelle plaat
0	Uit.
1	Groenten en vis.
2	Aardappelen (gestoomd), soep, capucijners, bonen.
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium).
5	Braden (hard).
6	Bruin bakken of snel aan de kook brengen.

Vóór het eerste gebruik moeten de kookplaten voor ongeveer 4 minuten op maximum worden verwarmd, zonder pannen. Gedurende deze beginfase wordt de beschermlaag hard en maximaal resistent.

Practische raadgevingen voor het gebruik van de biefstukgrill *

Verwarm hem voor met de knop op positie 12. De posities 1-8 zijn goed voor het opwarmen van reeds gekookte gerechten of ze warm te houden nadat ze gekookt zijn. Over het algemeen kan het grillen van groenten vlekken veroorzaken die moeilijk te verwijderen zijn.

Gerecht Gewicht	(Kg)	Positie Knop	Voorver-warming (min.)	Kooktijd (min.)
Varkenslappen	0,50	12	5	15
		10		20
Biefstuk	0,60	12	5	10
Worstjes	0,45	10	5	20
Vleespennen	0,40	12	5	14
Hamburgers	0,40	10	5	15
Toasts	N° 3	11	5	2
Brood	3 fette	11	5	3
Aubergine	3 fette	12	5	5 - 7
Gestoof de tomaten	N° 4	12	5	10 - 15

Practische raadgevingen voor het gebruik van de keramische*

Pos.	Stralingsplaat
0	Uit
1	Boter, chocolade smelten.
2	Opwarmen vloeistoffen.
3
4	Vla en sausen.
5
6	Aan de kook brengen.
7
8	Braadstukken.
9
10	Groot stoofvlees.
11
12	Bakken.
	Inschakeling van beide kookzones.

* Slechts op enkele modellen aanwezig.

Onthoud het volgende voor het beste rendement:

- Op het keramische kookvlak kunt u alle soorten pannen gebruiken. Het belangrijkste is dat de bodem perfect plat is: pannen met een dikke bodem verdelen de warmte het beste.

- Gebruik pannen die de kookzone geheel bedekken, zodat u alle beschikbare hitte gebruikt.

- Let erop dat de bodem van de pan schoon en droog is voor goed contact en een lange levensduur van het kookvlak en van de pannen zelf.

- Gebruik geen pannen die op een gasfornuis zijn gebruikt. De hitte van de branders kan de bodem vervormd hebben en zo krijgt u niet het gewenste resultaat op het keramische kookvlak.

! de lijm die gebruikt is voor het verzegelen van het glas kan vetsporen nalaten. Verwijder deze voor het gebruik van het apparaat met een niet-schurend schoonmaakmiddel. Gedurende de eerste uren van gebruik kan zich een rubberachtige geur ontwikkelen, die snel verdwijnt.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
• Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand "●"/ "O" staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders nog warm zijn.
• Gebruik geen instabiele of vervormde pannen.
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten mogen hun apparaat naar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, naar de handelaar brengen als er een soortgelijk nieuw product wordt gekocht. Alle fabrikanten van grote huishoudelijke apparaten zijn aktief bezig met het creëren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
- Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
- De vlamverspreiders moeten regelmatig in een warm sopje worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd.
- maak het oppervlak van het fornuis schoon voordat u gaat koken; gebruik een vochtige doek voor het verwijderen van stof en gemorst eten. Het oppervlak moet regelmatig worden schoongemaakt

met een sop, geen schuurmiddelen. Af en toe zal het noodzakelijk zijn speciale producten voor keramiek te gebruiken. Verwijder eerst alle etensresten en vetspetters met een schrapertje, b.v.

CERA (niet bijgeleverd).

Maak het kookvlak schoon als het nog lauw is (zoals die van de Solutions lijn, verkrijgbaar bij alle Service Centers van Merloni Elettrodomestici huishoudapparatuur) en gebruik keukenpapier met

een hiervoor geschikt schoonmaakmiddel. Wrijf met een vochtige doek en droog.

Aluminiumfolie, plastic of synthetisch materiaal, zowel als suiker of suikerhoudende

etenswaren die per ongeluk gesmolten zijn moeten onmiddelijkorenwijdelijk worden met een schrapertje als de zone nog lauw is. Speciale schoonmaakmiddelen vormen een doorzichtig beschermend laagje. Dit beschermt ook tegen schade door suikerhoudend voedsel. Gebruik in geen geval schuursponzen of schuurmiddelen, en ook geen chemisch aggressieve middelen zoals ovenspray of ontvlekkingsmiddelen.

• Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.
• Wij raden aan de biefstukgrill schoon te maken terwijl hij nog warm is. Gebruik de bijgeleverde handgrepen om hem van het fornuis naar de gootsteen te vervoeren. Voor het verwijderen van de lekbak onder de biefstukgrill is het beter te wachten totdat het

verwarmingselement is afgekoeld (dit kan ongeveer 15 minuten duren).

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

Storingen

De brander gaat niet aan of de vlam is niet gelijkmatig.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

De brander blijft niet aan als hij op minimum staat.

De pannen zijn wankel.

Mogelijke oorzaken / Oplossing

• De openingen van de vlamverspreiders niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.

• Het niet tocht dichtbij het kookvlak.

• U de knop goed heeft ingedrukt.

• U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.
• De gaten van de vlamverspreiders dichtbij het veiligheidsmechanisme niet verstopt zijn.

- De gaten van de vlamverspreiders niet verstopt zijn.

- Het niet tocht dichtbij het kookvlak.

- De minimum stand niet goed is ingesteld.

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters niet zijn verwisseld

Als ondanks al deze controles het kookvlak niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te geven:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

! Wend u nooit tot een niet-erkende installateur en weiger altijd het monteren van niet-originele onderdelen.
