NGLM23-5H5 - Chaudière gaz ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz
Marque	ELM LEBLANC
Modèle	NGLM23-5H5
Catégorie	Chaudière gaz à condensation (non précisé, mais standard)
Alimentation électrique	230 V ~ 50 Hz
Alimentation gaz	Gaz naturel (G20/G25) ou propane selon version
Plage de réglage température départ chauffage	45 °C à 90 °C
Plage de réglage température eau chaude sanitaire	40 °C à 60 °C
Pression de service chauffage	1 à 2 bar (max 3 bar)
Fonctions principales	Chauffage central et production d'eau chaude sanitaire instantanée
Mode été	Oui (eau chaude sanitaire seule)
Protection antigel	Oui (maintien en position 1)
Fonction confort à la demande (Ecosmart)	Oui
Modulation de puissance	Oui (automatique)
Protection anti-blocage circulateur et vanne 3 voies	Oui (toutes les 24 h)
Sécurité évacuation des fumées	Sonde SPOTT (tirage naturel) ou sécurité VMC individuelle/collective
Soupape de sécurité	Décharge à 3 bar
Entretien recommandé	Annuel par professionnel agréé
Entretien VMC (appareils VMC)	Bouches : annuel ; ensemble : tous les 5 ans
Pièces de rechange	Utiliser exclusivement des pièces d'origine
Nettoyage de l'habillage	Chiffon humide, produits non agressifs
Température ambiante	Régulée par thermostat d'ambiance
Raccordement électrique	Phase et neutre (230 V)
Type de tirage	Tirage naturel, VMC ou étanche à ventouse

FOIRE AUX QUESTIONS - NGLM23-5H5 ELM LEBLANC

Que faire en cas d'odeur de gaz ?

Fermer immédiatement le robinet de gaz, ouvrir les fenêtres, ne pas actionner d'interrupteur électrique, éteindre toute flamme et appeler la compagnie de gaz ou un installateur agréé depuis l'extérieur.

Comment allumer la chaudière ?

Appuyer sur l'interrupteur principal (position I). Le témoin de fonctionnement s'allume et l'afficheur indique la température de départ. Le brûleur s'allume automatiquement en cas de besoin.

Comment régler la température de chauffage ?

Tourner le sélecteur de température de départ (symbole radiateur) sur la position souhaitée : position 1 pour plancher chauffant (45 °C), 5 pour radiateurs (75 °C), max pour convecteurs (90 °C).

Comment régler la température de l'eau chaude sanitaire ?

Tourner le sélecteur d'eau chaude (symbole robinet) sur la position désirée, de min (40 °C) à max (60 °C). La température n'est pas affichée.

Comment passer en mode été (chauffage arrêté) ?

Tourner le sélecteur de température de départ complètement vers la gauche (position min). Le chauffage est coupé, seule l'eau chaude sanitaire reste active. La température ne s'affiche pas.

Quelle doit être la pression d'eau du circuit de chauffage ?

La pression de service normale est comprise entre 1 et 2 bar. Ne pas dépasser 3 bar (la soupape de sécurité s'ouvre). Si nécessaire, ajouter de l'eau lorsque l'appareil est froid via le robinet de remplissage.

Que faire en cas de défaut ou de code erreur ?

Appuyer sur la touche 'reset' jusqu'à ce que l'afficheur indique la température de départ et que le témoin de fonctionnement reste allumé. Si le défaut persiste, contacter un installateur agréé en indiquant le code erreur.

Comment activer la protection antigel ?

Laisser l'appareil sous tension et le gaz ouvert, et placer le sélecteur de température de départ au moins en position 1. Si l'appareil est hors service, ajouter de l'antigel dans le circuit de chauffage et vidanger l'eau sanitaire.

Quand faut-il faire l'entretien de la chaudière ?

Un entretien annuel par un installateur ou service après-vente agréé est recommandé pour maintenir les performances et la sécurité. Pour les versions VMC, les bouches d'extraction doivent être nettoyées chaque année et l'ensemble de l'installation tous les 5 ans.

Quels types de tirage sont possibles ?

La chaudière peut être installée en tirage naturel (air du local), raccordée à une VMC (ventilation mécanique contrôlée) ou en version étanche à ventouse (air pris à l'extérieur). Le type est indiqué sur la plaque signalétique.

MODE D'EMPLOI NGLM23-5H5 ELM LEBLANC

Tirage naturel, V.M.C. et étanche à ventouse

Table des matières

1 Explication des symboles et mesures de sécurité ..... 3

1.1 Explication des symboles 3
1.2 Mesures de sécurité 5

2 Vue d'ensemble des éléments de commande ..... 8

3 Mise en service 10

4 Allumer/éteindre l'appareil 14

4.1 Mise en marche du chauffage ..... 15
4.2 Régulation du chauffage 17
4.3 Régler la température d'eau chaude sanitaire .... 18
4.4 Mode été (pas de chauffage, eau chaude sanitaire uniquement) 20
4.5 Protection contre le gel 21
4.6 Anomalies 22
4.6.1 Contrôles anti-débordement (appareils NGLM...) . 23
4.6.2 Sécurité collective des appareils V.M.C. 24
4.7 Protection contre le blocage du circulateur et de la vanne 3 voies ....25

5 Consignes pour économiser l'énergie 26

6 Généralités 28

7 Résumé du mode d'emploi 29

1 Explication des symboles et mesures de sécurité

1.1 Explication des symboles

Avertissements

Dans le texte, les avertissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.

Pour les risques liés au courant électrique, le point d'exclamation dans le triangle de signalisation est remplacé par un symbole d'éclair.

Les mots de signalement au début d'un avertissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

• AVIS signale le risque de dégâts matériels.
- ATTENTION signale le risque d'accidents corporels légers à moyens.
- AVERTISSEMENT signale le risque d'accidents corporels graves.
• DANGER signale le risque d'accidents mortels.

Informations importantes

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Autres symboles

Symbole	Signification
▸	Etape à suivre
→	Renvoi à d'autres passages dans le document ou dans d'autres documents
•	Enumération/Enregistrement dans la liste
–	Enumération/Enregistrement dans la liste (2e niveau)

Tab. 1

1.2 Mesures de sécurité

Si l'on perçoit une odeur de gaz :

▶ Fermer le robinet de gaz (→ page 8).
▶ Ouvrir les fenêtres.
▶ Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles.
▶ Eteindre toute flamme à proximité.
Téléphoner immédiatement, de l'extérieur à la compagnie de gaz et à un installateur ou un service après-vente agréé e.l.m. leblanc.

Si l'on perçoit une odeur de gaz brûlés

▶ Mettre l'appareil hors service ( page 14).
▶ Ouvrir les fenêtres et les portes.
▶ Informer immédiatement un installateur ou un service après-vente agréé e.l.m. leblanc.

L'installation ainsi que les modifications éventuellement apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-vente agréé e.l.m. leblanc.
▶ Toute intervention sur un organe scellé est interdite.
Les gaines, conduits et dispositifs d'évacuation des fumées ne doivent pas être modifiés.
En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil) : Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.

Maintenance

▶ Recommandation pour nos clients : Nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou service après-vente agréé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.
Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pièces de rechange d'origine !
- Appareils V.M.C. : L'entretien de la V.M.C. est obligatoire :
- Entretien annuel des bouches d'extraction.
- Entretien quinquennal (5 ans) de l'ensemble de l'installation.
- Entretien du dispositif de sécurité.

Matières explosives et facilement inflammables

▶ Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l'appareil.

Air de combustion/air ambiant

L'air de combustion/air ambiant doit être exempt de substances agressives (comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

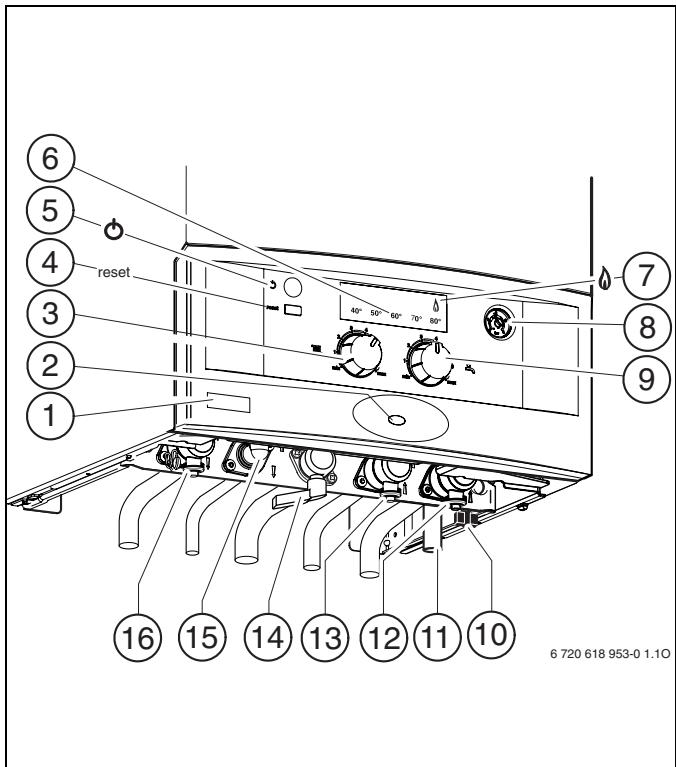

2 Vue d'ensemble des éléments de commande

6 5 4 reset 3 2 1 7 8 9 16 15 14 13 12 11 10 6 720 618 953-0 1.10

Fig. 1

1 Etiquette référence appareil
2 Témoin de fonctionnement
3 Sélecteur de température de départ chauffage
4 Touche reset
5 Interrupteur principal
6 Afficheur de température de départ chauffage/code d'erreur
7 Voyant de contrôle du fonctionnement du brûleur
8 Manomètre
9 Sélecteur de température eau chaude sanitaire
10 Robinet de remplissage
11 Tuyaux de vidange de la soupape de sécurité chauffage
12 Robinet de retour chauffage
13 Robinet entrée eau froide sanitaire
14 Robinet de gaz (fermé)
15 Raccord eau chaude sanitaire
16 Robinet de départ chauffage

3 Mise en service

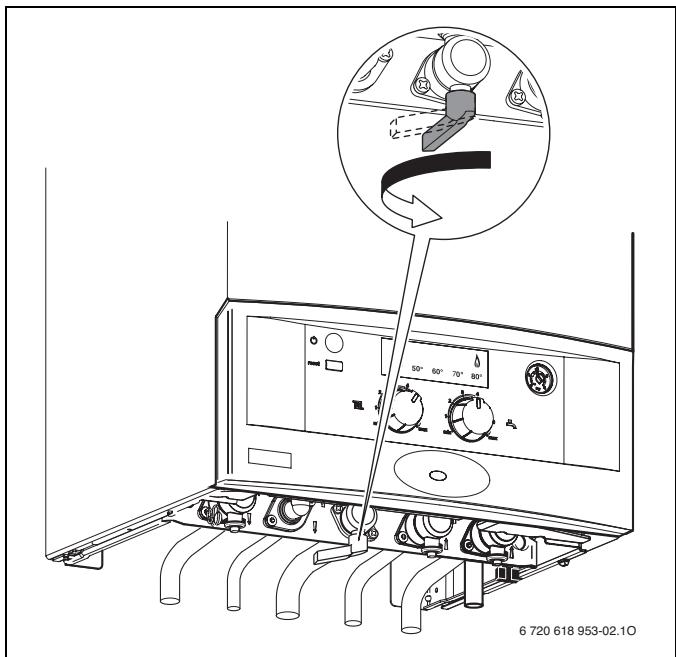

Ouvrir le robinet de gaz

- Tourner la manette dans le sens inverse des aiguilles d'une montre.

Si la manette est dans le sens d'écoulement, le robinet est ouvert.

6 720 618 953-02.10

Fig. 2

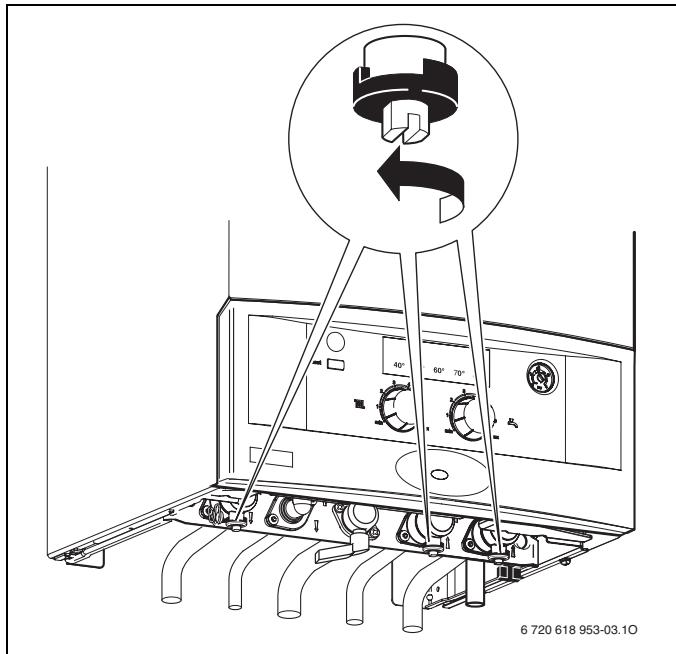

Ouvrir les robinets

▶ Tourner la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement. Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

6 720 618 953-03.10

Fig. 3

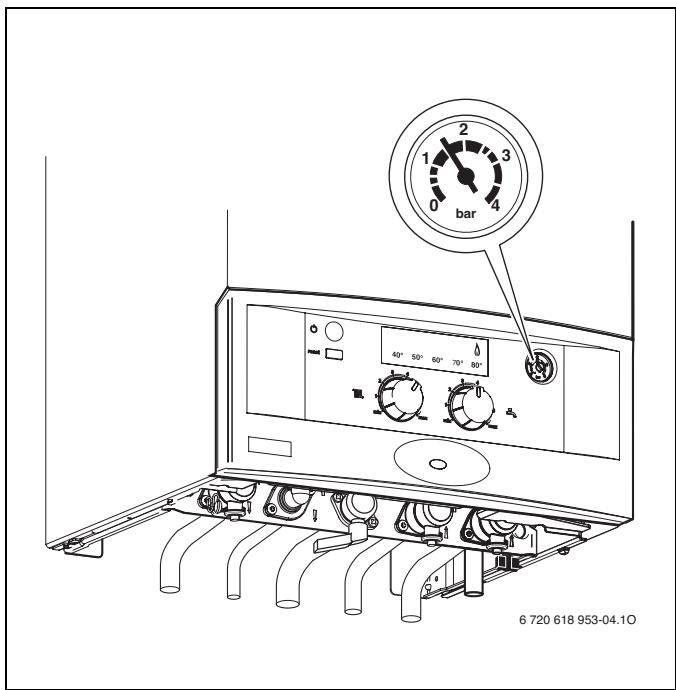

Contrôler la pression de l'eau du circuit de chauffage

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bar.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.

bar 40° 50° 60° 70° 80° 6 720 618 953-04.10

Fig. 4

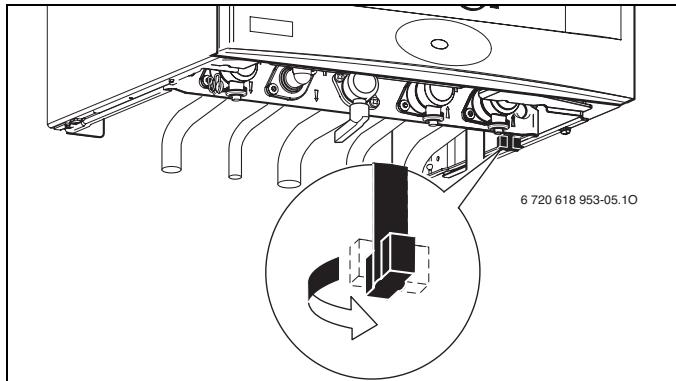

Rajouter de l'eau de chauffage

PRUDENCE : L'appareil peut être endommagé.

- Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.

Le dispositif de remplissage se trouve en dessous de l'appareil entre le raccord de retour chauffage et le raccord d'eau froide.

La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).

• Ouvrir le robinet de remplissage et remplir l'installation de chauffage.
  ▶ Refermer le robinet de remplissage.

6 720 618 953-05.10

Fig. 5 Robinet de remplissage

4 Allumer/éteindre l'appareil

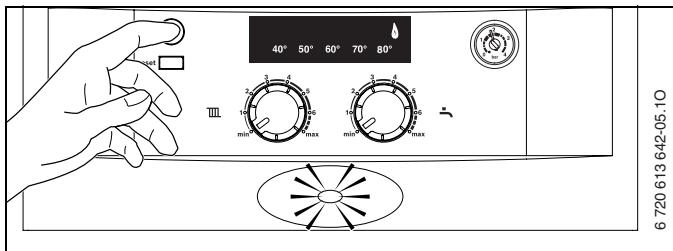

Allumer

- Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension.

Le témoin de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.

Le témoin de contrôle du fonctionnement du brûleur ne s'allume que si le brûleur est en marche. En cas de besoin thermique, le brûleur s'allume juste après la mise en marche.

40° 50° 60° 70° 80° min" max min" max 6 720 613 642-05.10

Fig. 6

Arrêt

- Appuyer sur l'interrupteur principal pour mettre l'appareil hors tension.

Le témoin de fonctionnement s'éteint.

▶ Si l'appareil doit être mis hors service pour une longue période : prévoir une protection anti-gel (→ chapitre 4.5).

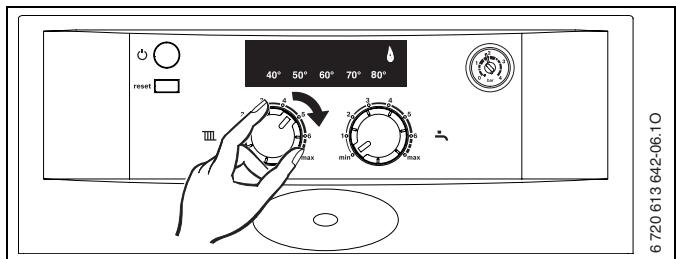

4.1 Mise en marche du chauffage

La température de départ de l'eau de chauffage peut être réglée entre environ 45 °C et 90 °C.

▶ Tourner le sélecteur de température ^III , afin d'adapter la température de l'eau de chauffage à l'installation :

• Planchers chauffants (avec kit extérieur) : par ex. position « 1 » (env. 45 °C)
• Circuit de chauffage traditionnel : position « 5 » (env. 75 °C)
• Chauffage par convecteurs : position « max » (env. 90 °C)

40° 50° 60° 70° 80° reset max max 6 720 613 642-06.10

Fig. 7

L'afficheur indique la température du départ chauffage.

Lorsque le brûleur est en marche, le témoin ⚠️ est allumé.

Position du sélecteurIII	Température de départ chauffage
1	env. 45 °C
2	env. 52 °C
3	env. 60 °C
4	env. 68 °C
5	env. 75 °C
6	env. 83 °C
max	env. 90 °C

Tab. 2

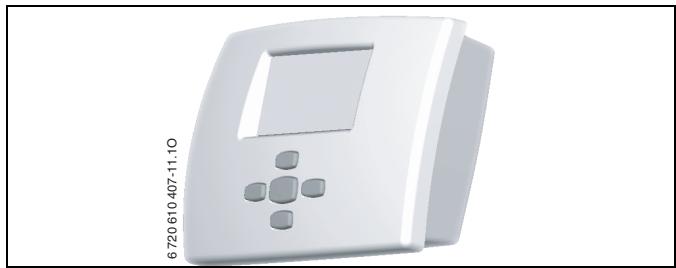

4.2 Régulation du chauffage

Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouverez :

▶ comment régler la température ambiante,
- comment chauffer de manière économique et réduire la consommation d'énergie.

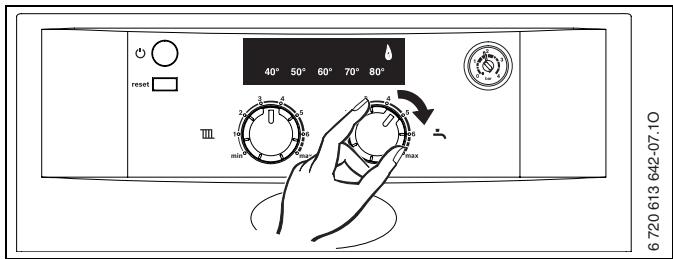

4.3 Régler la température d'eau chaude sanitaire

▶ Tourner le sélecteur ⚡, afin de régler la température de l’eau chaude sanitaire.

La température d'eau chaude sanitaire réglée n'est pas affichée.

40° 50° 60° 70° 80° reset 3 2 1 max min max 6 720 613 642-07.10

Fig. 9

Pendant la production d'eau chaude sanitaire, la température ne s'affiche pas.

Position du sélecteur	Température d'eau chaude sani-taire
min	env. 40 °C
1	env. 43 °C
2	env. 46 °C
3	env. 49 °C
4	env. 52 °C
e	env. 55 °C
6	env. 58 °C
max	env. 60 °C

Tab. 3

Confort à la demande (Ecosmart)

- Avec message de demande:

En ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est réchauffée à la température programmée au sélecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.

• Sans message de demande:

Le réchauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.

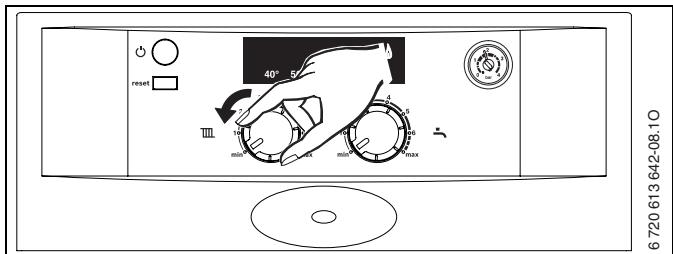

4.4 Mode été (pas de chauffage, eau chaude sanitaire uniquement)

• Noter la position du sélecteur de température de départ chauffage III.
  ▶ Tourner le sélecteur de température de départ chauffage Ⅲ entièrement vers la gauche.

Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active.

reset 40° 5° min max 6 720 613 642-08.10

Fig. 10

En mode été, la température ne s'affiche pas.

Lorsque le brûleur est en marche, le témoin

est allumé.

!	AVIS: Risque de gel de l'installation de chauffage.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

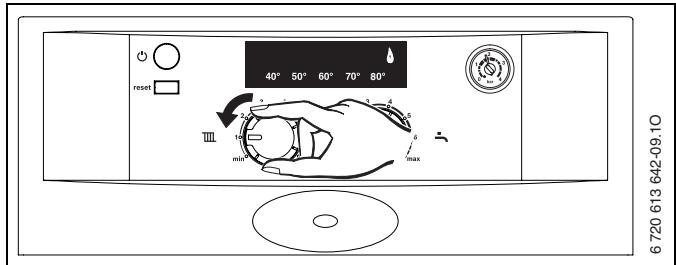

4.5 Protection contre le gel

• Noter la position du sélecteur de température de départ chauffage III.
  ▶ Laisser l'appareil sous tension, ne pas couper le gaz et mettre le sélecteur "III" au moins en position 1.

40° 50° 60° 70° 80° reset min max 6 720 613 642-09.10

Fig. 11

Mélanger du produit antigel à l'eau de chauffage lorsque l'appareil est hors service (voir notice d'installation) et vidanger le circuit d'eau chaude sanitaire.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

4.6 Anomalies

Le tableau Cotronic contrôle tous les composants de sécurité, de régulation et de commande.

Si un défaut survient pendant le fonctionnement de l'installation, le ou les témoins présents sur l'afficheur ainsi que le témoin de fonctionnement clignotent.

- Appuyer sur la touche reset et maintenir jusqu'à ce que l'afficheur indique la température de départ chauffage (ne clignote plus) et le témoin de fonctionnement s'allume en permanence. L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remédier à la perturbation :

- Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil (→ page 28).

4.6.1 Contrôles anti-débordement (appareils NGLM...)

Les appareils NGLM... sont dotés de contrôles anti-débordement :

• Sonde de contrôle d'évacuation des fumées S.P.O.T.T. (appareils à tirage naturel) Le système détecte le débordement des fumées par la sonde de contrôle S.P.O.T.T. connectée directement au tableau électrique.
• Sonde de sécurité individuelle V.M.C. (appareils V.M.C.) Le système détecte le débordement des fumées par la sonde de sécurité individuelle V.M.C. connectée directement au tableau électrique.

En cas de perturbation de l'évacuation des fumées, la sonde déclenche l'arrêt de la chaudière, le témoin 60° de l'afficheur ainsi que le témoin de fonctionnement clignotent.

La chaudière est bloquée pendant environ 20 minutes ; elle se remettra en service normalement après ce délai.

Si ce type de perturbation est fréquent:

- Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil (→ page 28).

4.6.2 Sécurité collective des appareils V.M.C.

Le système de sécurité collective V.M.C. situé en dehors du logement fournit un courant basse tension 24 V à un relais disposé dans un boîtier électrique ; le relais commande l'alimentation de la chaudière (phase).

En cas de défaut d'extraction, l'alimentation 24 V est coupée, et par l'intermédiaire du relais, l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).

Dès que l'extraction sera rétablie, la chaudière se remettra en service normalement.

Si ce type de perturbation est fréquent:

- Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil (→ page 28).

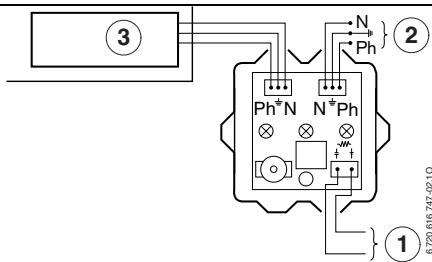

③ ② Ph* N N*Ph Ph*N ① 6720 616 747-02.10

Fig. 12

1 Alimentation 24 V \~ 0,5 VA (intensité maximale d'appel 250 mA) V.M.C. collective
2 Secteur, 230 V \~ 50 Hz
3 Chaudière

4.7 Protection contre le blocage du circulateur et de la vanne 3 voies

Ce dispositif automatique empêche un blocage du circulateur chauffage et de la vanne 3 voies après une période d'arrêt prolongée.

Si le circulateur chauffage et la vannes 3 voies n'ont pas fonctionné pendant 24 heures, le dispositif automatique les met en marche pendant quelques minutes.

5 Consignes pour économiser l'énergie

Economiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un confort optimal. L'alimentation du brûleur en gaz est réglée suivant la température ambiante désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiante. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pièces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.

Entretien

Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agréé e.l.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans.

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambiante souhaitée puisse effectivement être atteinte. Ne modifier la consigne de la température ambiante (sur le thermostat), que si la température souhaitée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recommandée par le fabricant.

Aérer les pièces

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'aération.

Eau chaude sanitaire

Choisir la température de l'eau chaude sanitaire aussi basse que possible. Un réglage sur une température basse permet une économie d'énergie importante. En plus, les températures élevées de l'eau chaude entraînent un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un débit d'eau réduit).

6 Généralités

Nettoyage de l'habillage

Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

Caractéristiques techniques de l'appareil

Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre appareil. Vous les trouverez sur la plaque signalétique ou sur l'autocollant indiquant le type de l'appareil sur le tableau Cotronic.

acléis (par ex. NGVM24-5HN)

Date de fabrication (FD...) :

Date de mise en service :

Nom de l'installateur :

7 Résumé du mode d'emploi

Allumer

O 672815104846505 A

Fig. 13

Température d'eau chaude sanitaire

40 50 60 70 80 31 A 6 720 613 645 67 10

Fig. 15

Mise en marche du chauffage

6.700/13 562-06 V0

Fig. 14

Protection contre le gel

42° 50' 18' 75' 45' 18 6 720 613 642-09 10

Fig. 16

Régulation du chauffage

Régler le thermostat à la température ambiante désirée.

Notes

Notes

① Votre nouvelle chaudière est accompagnée d'une pochette «utilisateur». Celle-ci contient:

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie (volet N°2) à retourner, dûment remplie par vos soins à e.l.m. leblanc.

② Assurez-vous que votre installateur a bien adressé à e.l.m. leblanc la carte de mise en service de l'appareil: la garantie dont vous bénéficiez prend effet à partir de la date indiquée par l'installateur.
3 Votre appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien.
Pour connaître les adresses de notre réseau d'après-vente, contactez-nous au numéro Indigo indiqué ci-dessous.

Nous vous indiquerons les coordonnées des services aprèsvente agréés les plus proches de votre domicile.

Centre Service Consommateurs

N°Indigo 0 820 00 6000

Tarif : 0,12 € TTC/min

Télécopieur 01 43 11 73 50

Une équipe de spécialistes pour répondre en direct à toutes vos questions :

du lundi au vendredi de 7 h à 21 h, le samedi de 8 h à 18 h.

e.l.m. leblanc - siège social et usine :

124, 126 rue de Stalingrad - F-93711 Drancy Cedex

www.elmleblanc.fr

A F AQ ISO 9001 VERSION 2000
