MODE D'EMPLOI MEGALIA 400 ELM LEBLANC
mégals
←400→
mégals
mégal
mégal
mégal
égals
Notice d'emploi
Chaudières murales gaz à micro-accumulation ou chauffage seul avec accumulation optionnelle
Tirage naturel, V.M.C. et étanche à ventouse
| Mesures de sécurité | 3 |
| Explication des symboles | 4 |
| 1 | Aperçu des fonctions | 5 |
| 2 | Mise en service | 6 |
| 2.1 | Avant la mise en marche | 6 |
| 2.2 | Allumer / êtreindre l'appareil | 8 |
| 2.3 | Mettre en marche le chauffage | 9 |
| 2.4 | Régulation du chauffage (en option) | 9 |
| 2.5 | Régler la température d'eau chaude sanitaire (sauf EGALIS) | 10 |
| 2.6 | Régler la température d'eau chaude sanitaire (EGALIS avecallon) | 11 |
| 2.7 | Position été (eau chaude sanitaire uniquement) | 13 |
| 2.8 | Protection contre le gel | 13 |
| 2.9 | Perturbation | 14 |
| 3 | Consignes pour économique l'énergie | 15 |
| 4 | Mise en sécurité (tirage naturel ou V.M.C.) | 17 |
| 4.1 | Mise en sécurité des appareils à tirage naturel | 17 |
| 4.2 | Mise en sécurité des appareils V.M.C. individuelles | 18 |
| 4.3 | Mise en sécurité des appareils V.M.C. collectives | 19 |
| 5 | Généralités | 21 |
| 5.1 | Nettoyage de l'habillage | 21 |
| 5.2 | Entretien | 21 |
| 5.3 | Changement de gaz | 21 |
Mesures de sécurité
Si I'on percoit une odeur de gaz :
- Ne pas actionner les commutateurs électriques ou tout autre objet pouvant provoquer des étincelles.
Fermer le robinet gaz (voir page 5).
Ouvrir les fenêtres et les portes.
Eteindre toute flamme à proximé.
- Telephoner immédiatement, de l'extérieur, à la Compagnie de gaz et à votre installerateur ou service après-vente/agréée e.l.m. leblanc.
Si I'on percooit une odeur de gaz brulés :
Mettre l'appareil hors service (voir page 8).
Ouvrir les fenêtres et les portes.
Informer immédiatement votre installerateur ou un service après-venture agrée e.l.m. leblanc.
L'installation ainsi que les modifications eventuellement apportées à l'appareil doivent être exclusivement confiées à votre installerateur ou un service après-venture/agree e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
- Les orifices de ventilation pratiques dans les portes, fenêtres et parois ne doivent pas être obturés ou réduits (appareils à tirage naturel ou V.M.C.).
- Les gains, conduits et dispositifs d'évacuation des gaz brûlés ne doivent pas être modifiés.
En cas de pose ultérieure de fenêtes étanches, veillez à assu-rer l'alimentation en air de combustion (appareils à tirage naturel ou V.M.C.).
Maintenance
Nous recommendons vivement de conclure un contrat d'entretien avec votre installer ou un service après-vente agrée e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un
service annuel de maintenance.
Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!
Matières explosives et facilement inflammables
- Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) àproximateimmédiate de l'appareil.
Air de combustion / air ambient
L'air de combustion / air ambient doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogenés qui contiennent des combinaisons chlorées ou fluores), afin d'éviter la formation de corrosion.
Explication des symboles
Les indications relatives à la sécurité sont écrites sur un fond grise et précédées d'un triangle de présignalisation.
Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.
- Prudence: risque de légers dommages matériels.
- Avertissement : risque de légers dommages corporels ou de gros dommages matériels.
Dans le texte, les instructions sont précédées du symbole ci-contre. Elle sont déliminées par des li-gnesizontales.
La mise en application de ces instructions ne risque pas d'endommager l'appareil ou demettre en périt l'utilisateur.

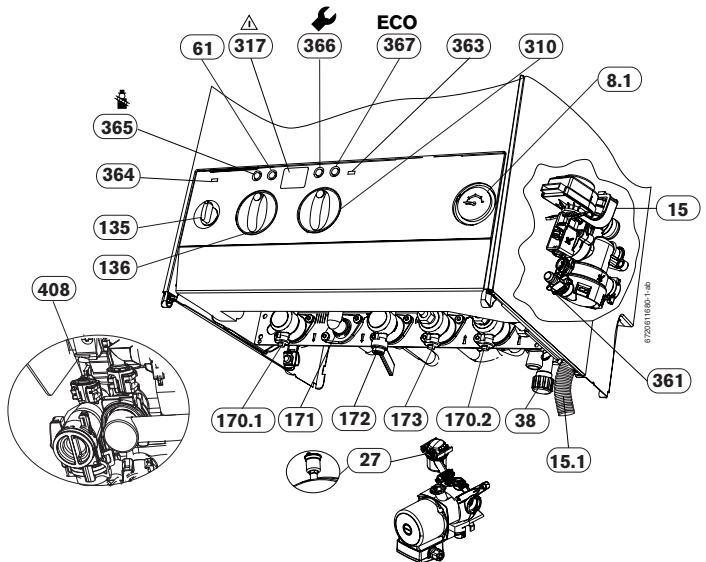

1 Aperçu des fonctions
8.1 Manometre
15 Soupape de sécurité chauffage (3bar)
15.1 Tube de vidangeCHAFFAGE
27 Purgeur automatique **
38 Robinet de remplissage/disconnecteur (sauf EGALIS)
61 Bouton de déverrouillage
135 Interrupteur principal
136 Sélecteur de température de départ chauffage
170.1 Vanne d'isolement pour depart chauffage
170.2 Vanne d'isolement pour return chauffage
171 Raccord sortie eau chaude sanitaire (sauf EGALIS)
172 Robinet gaz (ouvert)
173 Robinet entree eau froide sanitaire (sauf EGALIS)
310 Sélecteur de température eau chaude sanitaire
317 Afficheur
361 Robinet de vidange
363 Voyant presence de flamme 364 Voyant Marche/Arrêt (I/O)
365 Touche de ramoneur
366 Touche de service
367 Touche ECO
408 Soupape de sécurité sanitaire (10bar)
** Sur le vase d'expansion pour les apparèils largeur 440
Sur le circulator pour les apparecs largeur 400
Les touches (365) et (366) sont réservées exclusivement à l'usage d'un installateur ou d'un service après-vente/agree e.l.m. leblanc.
2 Mise en service
2.1 Avant la mise en marche

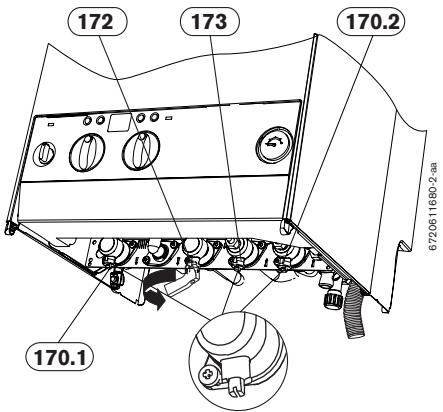

Robinet gaz (172)
Ouvrir le robinet gaz en le tournant dans le sens inverse des aiguilles d'une montre.
Vannes d'isolement départ (170.1) et retard (170.2) chau-fage
Ouvr les vannes d'isolements en tournant la vis carree avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement (voir petit encadré).
Si l'encôche est perpendiculaire au sens d'écoulement, la vanne est fermée.
Robinet entrée eau froide sanitaire (173)
Ouvrir le robinet en tournant la vis carree avec la clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement (sauf EGALIS).
Si l'encôche est perpendiculaire au sens d'écoulement, le robinet est fermé.
Dans le cas des EGALIS, ce robinet se trouvera sur votre installation.

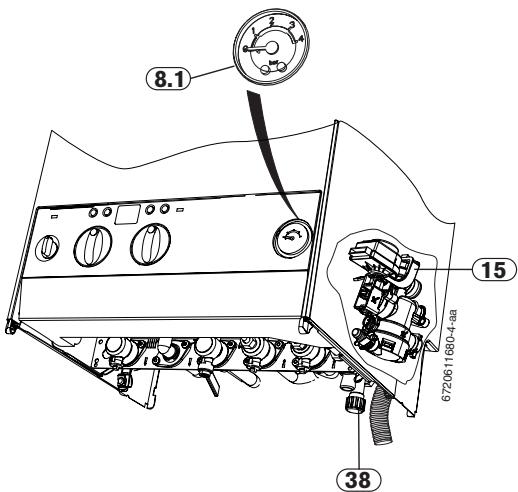

Contrôler la pression de l'eau du circuit de chauffage
L'aiguille du manomètre (8.1) doit se situer entre 1 et 2 bar.
Si l'aiguille se situe en-dessous de 1 bar (dans installation froide), ajouter de l'eau jusqu'à ce que l'aiguille se positionne entre 1 et 2 bar à l'aide du robinet de replissage (38) (sauf EGLALIS).
Dans le cas des EGALIS, utiliser le robinet de l'installation.
Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre spécialiste.
Avec une température de l'eau du circuit de chauffage plus élevée, il ne faut pas dépasser une pression max. de 3 bar (la soupape de sécurité (15) s'ouvre à cette valeur de pression).
2.2 Allumer / éteindre l'appareil

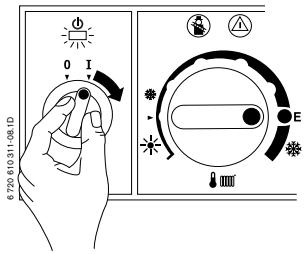

Allumer
Mettre l'interrupteur principal sur la position (I).
Le voyant (364) vert est alors allumée et l'afficheur indique la tempérapure départ instantanée de l'eau de chauffage.
A la mise sous tension, l'appareil s'initialise et l'afficheur indique P 1, P 2, P 3, P 4 pendant environ 10 s.
Pour les apparciels à ventouse MEGALIS400/
MEGALIA400/EGALIS NGVS24-3H, l'affichage du symbole sur le tableau électrique correspond à une phase normale.
Celle-ci dure 2 à 4 minutes environ pendant lesquelles l'extracteur adapte sa vitesse à la longueur du tube de ventouse.
Le mode "chauffage" ne sera opérationnel qu'à la fin de cette phase. Toutefois, une demande d'eau chaude sanitaire pourra être immédiatement satisfaisite.
Eteindre
- Mettre l'interrupteur principal sur la position (0).
Levoyant (364) s'éteint.
Le thermostat (TA..., TR...) ou l'horloge (DT...) continu à fonctionner sur leur réserve de marche.

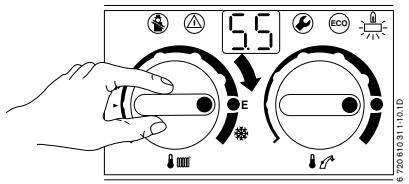

2.3 Mettre en marche le chauffage
- Tourner le sélecteur de température , afin d'adapter la température départ instantanée de l'eau de chauffage au type d'installation.
- Position (par exemple), pour une installation de chauffage avec une température de départ jusqu'à env. 90^ .
- Position E (par exemple), pour une installation de chauffage avec une température de départ jusqu'à env. 75^ .
Lorsque le brûleur est en service, le voyant (363) rouge s'allume.

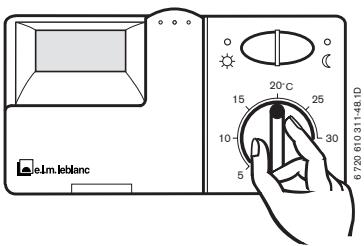

2.4 Régulation du chauffage (en option)
Reglez le thermostat asservi à la température extérieure (TA...) sur la courbe de chauffage correspondante et seLECTIONnez le mode de service.
Positionnez le thermostat asservi à la température ambiente (TR...) sur la température可以选择.
Reglez le thermostat asservi à la température ambiente (TRL...) sur les températures souhaitées.
2.5 Régler la température d'eau chaude sanitaire (sauf EGALIS)

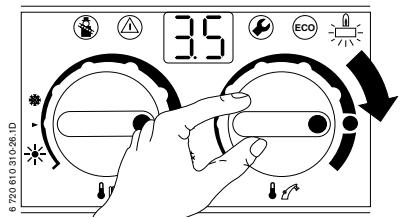

Température de l'eau chaude
Régler la température d'eau chaude grâce au selecteur de la chaudière (voir le tableau ci-dessous).
El enest pas indiquee sur I'afficheur.
| Position du sélecteur | Température de l'eau |
| Butée gauche | env. 40 °C |
| ● | env. 55 °C |
| Butée droite | env. 60 °C |
Touche ECO
En appuyant sur la touche ECO (eco), et en la maintainant enforcée jusqu'à ce qu'elle s'allume, il est possible deCHOISIR entre le mode comfort et le mode ECO.
Mode comport - la touche n'est pas allumée (réglage d'origine)
Dans l'appareil, l'eau chaude est constamment maintainue à la température programmée. En soutirant de l'eau chaude, leDELAY d'attente est donc très court. L'appareil s'enclenché par conséquent même lorsque de l'eau chaude n'est pas soutirée.
Mode ECO - la touche est allumée
La conservation permanente de la chaleur de l'échangeur sanitarytaire est désactivée. La priorité sanitaire reste activée.
Avec message de demande:
en ouvrant le robinet d'eau chaude brièvement puis en le refer-mant (message de demande), l'eau sanitaire est rechauffée à la température programmée au selecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.
- Sans message de demande:
le rechauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.
2.6 Régler la température d'eau chaude sanitaire (EGALIS avec ballon)
Attention: risque de brûlures!
- En fonctionnement normal ne pas régler à plus de 60^ .
- Ne régler l'appareil que temporairement jusqu'à 70^ pour effectuer une désinfection thermique (anti-legionnelles).
Ballonsansthermostat
Régler la température d'eau chaude grâce au sélecteur de la chaudière (voir le tableau ci-dessous).
El enest pas indiquee sur I'afficheur.
Tab. 1
| Position du sélecteur | Température de l'eau |
| Butée gauche | env. 10 °C (hors gel) |
| Horizontal gauche | env. 40 °C |
| ● | env. 60 °C |
| Butée droite | env. 70 °C |
Ballon avec thermostat
Si le ballon a son propre thermostat, le sélecteur de la chaudière est sans effet (pas de hors-gel).
Régler la température d'eau chaude au thermostat du gallon.
Touche ECO
En appuyant sur la touche ECO , et en la maintainant enforcée jusqu'à ce qu'elle s'allume, il est possible deCHOISIR entre le mode comfort et le mode ECO.
Mode comport - la touche n'est pas allumée (réglage d'origine)
Priorité sanitaire permanente. Le gallon est réchauffé jusqu'à atteindre la température souhaïée. L'appareil ne passe en mode chauffage qu'après.
Mode ECO - la touche est allumée
En mode ECO, l'appareil alterne toutes les 12 minutes entre fonctionnement rechauffage ballon et fonctionnementCHAFFAGE.
2.7 Position été (eau chaude sanitaire uniquement)
Pour les thermostats asservis à la température extérieure
Ne pas regler le sélecteur de la chaudière.
Le thermostat désit automatiquement, en fonction de la tempé. rature extérieure, le mode de fonctionnement « été »
Pour les thermostats asservis à la température ambiente
Tourner le sélecteur de la chaudière tout a gauche.
Le chauffage est coupé, seule l'alimentation en eau chaude est active. L'alimentation électrique du thermostat n'est pas coupée.
2.8 Protection contre le gel
Laisser lechauffageallumé.
ou
Additionner à l'eau du circuit de chauffage du produit antigel FSK (Schilling Chemie), Glythermin NF (BASF) ou Antifrogen N (Hoechst/Ticona).
2.9 Perturbation
En cours de service, des perturbations peuvent survenir en raison, par exemple, d'un encrassement du brûleur, d'une chute de pression dans la conduite d'alimentation en gaz, etc.
La touche © s'allume et l'afficheur indique l'erreur R 4, E 9, E R F 7, F R ou Fd,
Appuyer sur la touche 当 et la maintainir appuyee jusqu'à l' apparition de - - sur l'afficheur.
Après la phase d'initialisation (voir paragraphe 2.2), l'appareil se met en service et l'afficheur indique à nouveau la température instantanée de l'eau de chauffage.
Dans le cas où l'afficheur indique une erreur différente,
Eteindre puis rallumer l'appareil.
Après la phase d'initialisation (voir paragraphe 2.2), l'appareil se met en service et l'afficheur indique à nouveau la température instantanée de l'eau de chauffage.
Si I'afficheur indique I'erreur F O,
Essayer les deux procédures.
S'il n'est pas possible de remedier à la perturbation :
Contacter votre installer ou un service après-vente agreé e.l.m. leblanc.
3 Consignes pour economiser l'énergie
Economiser le gaz
La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est régée suivant la température ambiente désirée de l'appartement. La chaudière regle automatiquement la flamme du brûleur lorsque l'on baisse la température ambiente. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les locaux de l'appartement. De ce fait, l'appareil peut travailler pendant un temps prolongés sans consommer plus de gaz qu'un apparéil qui est soumis à des cycles marche-arrêt en permanence.
Régulation du chauffage
La réglementation des installations de chauffage en vigueur exige une régulation du chauffage par l'intermédiaire d'un thermostat asservi à la température ambiente ou d'un thermostat asservi à la température extérieure en liaison avec les robinets thermostatiques des radiateurs.
Installation de chauffage équipée d'un thermostat asservi à la température ambiente TR..., TRL...
Le local où est installé le thermostat asservi à la température ambiente déterminée la température des autres locaux.
Le régulateur de température de la chaudière doit être régle sur la température de service maximale. La position E donne une température départ chauffage de 75^ . Il est possible de régler la température ambiente de façon individuelle dans chaque piece (à l'exception de la pièce dans laquelle est installé le thermostat) par l'intémediateur des robinets thermostatiques des radiateurs.
Installation de chauffage équipée d'un thermostat asservi à la température extérieure TA...
Ce thermostat detecte la tempéature extérieure pour faire varier la tempéuration de départ suivant la courbe de chauffage prédéterminée. Le régulateur de tempéuration de la chaudière doit être réglée sur la tempéuration de service maximale.
La position E donne une température départ chauffage de 75^ .
Baisser la température pendant la nuit
Un réduction importante de la consommation de gaz est possible si l'on baisse la température ambiente pendant la nuit ou même pendant la journée. Une baisse de température de 1K correspond à une économie d'environ 5% .
Pour plus d'informations concernant le réglage consultez les modes d'emploi des thermostats.
Eau chaude sanitaire (sauf EGALIS sans gallon)
Un réglage à basse température permet une économie d'énergie importante.
Le mode ECO avec message de demande permet une économie maximale de gaz et d'eau.
A的前提，vous connaissiez la manière économique de chauffer avec un apparéil à gaz e.l.m. leblanc. Si vous aviez encore des questions, adressez-vous à votre installerateur/agréé ou écrivez-nous.
4 Mise en sécurité (tirage naturel ou V.M.C.)
4.1 Mise en sécurité des apparils à tirage naturel
Le système déetecte le débordement des produits de combustion par la sonde de contrôle d'évacuation des produits de combustion S.P.O.T.T. connectée directement au tableau électrique.
La sonde de contrôle d'évacuation des produits de combustion S.P.O.T.T. ne doit jamais être mise hors service.
En cas de perturbation de l'évacuation des produits de combustion, la sonde de contrôle d'évacuation des produits de combustion (S.P.O.T.T.) déclenché l'arrêt de la chaudière:
- le tableau électrique n'almente plus les électrovannes de commande du bloc gaz,
l'alimentation en gaz du bruleur est coupée,
- levoyantMarche/Arrêt(364)restaillumé,
- le code d'erreur R4 clignote sur l'afficheur,
- le voyant de présence de flamme (363) est eteint.
La chaudière est bloquée pendant 20 min.; elle se remettra en service normalement après ce délié.
En cas de mise en sécurité repétée:
Contacter votre installer ou un service après-vente agreé e.l.m. leblanc.

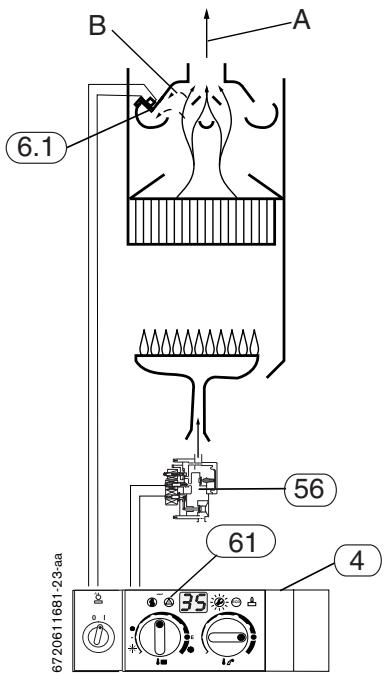

4.2 Mise en sécurité des apparciels V.M.C. individuelles
Le système détecte le débordement des produits de combustion par la sonde de sécurité individuelle V.M.C. (6.1) connectée directement au tableau électrique.
La sonde de sécurité individuelle V.M.C. (6.1) ne doit jamais être mise hors service.
En extraction normale,以及其他 échauffement ne se produit au niveau de la sonde de sécurité individuelle V.M.C. (6.1).
En extraction fortement réduite ou arrêtée, la sonde de sécurité individuelle V.M.C. (6.1) chaffée par les produits de combustion qui replissent la buse coupe-tirage, déclenché la mise en sécurité de la chaudière:
- le tableau électrique n'alimente plus les électrovannes de commande du bloc gaz,
- l'alimentation en gaz du brûleur est coupée,
- levoyantMarche/Arrêt(364)restaillumé,
- le code d'erreur R4 clignote sur l'afficheur,
- le voyant de présence de flamme (363) est eteint.
Dès que la ventilation redeviendra normale et que la sonde de sécurité individuelle V.M.C. sera refroidie:
Appuyer sur le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.
En cas de mise en sécurité repétée:
Contacter votre installer ou un service après-vente agreé e.l.m leblanc.
A Fonctionnement normal
B Arret V.M.C.
4 Tableau electrique
6.1 Sonde sécurité individuelle V.M.C.
56 Bloc gaz
61 Bouton de déverrouillage

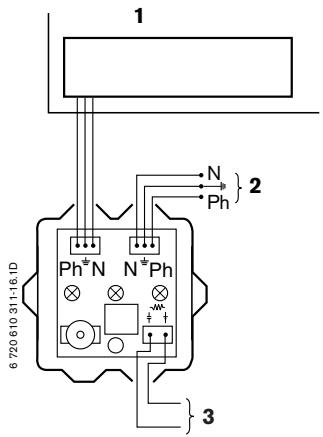

4.3 Mise en sécurité des apparils V.M.C. collectives
Le système de sécurité collective V.M.C. située en dehors du logement fournit un courantasse tension 24 V à un relais disposé dans le boitier électricque; le relais commande l'alimentation de la chaudière (phase).
En cas de début d'extraction, l'alimentation 24 V est coupée, et par l'intermédiaire du relais, l'alimentation de la chaudière est interrompue (tous les voyants sont eteints).
Dés que l'extraction sera rétable, la chaudière se remettra en service normalement.
Néanmoins, la chaudière peut avoir été préalablement mise en sécurité par la sonde de sécurité individuelle V.M.C.. Dans ce cas,ès que la ventilation refonctionnera normalement et que la sonde de sécurité individuelle V.M.C. sera refroidie:
Appuyer sur le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.
1 Chaudière
2 Secteur, 230V 50Hz
3 Alimentation 24V 0,5 VA (intensité maximale d'applé 250 mA) V.M.C. collective
5 Généralités
5.1 Nettoyage de l'habillage
Pour nettoyer l'habillage, on peut employer les produits d'entretien habituels du commerce à l'exception de solvants et poudres ou éponges abrasives.
5.2 Entretien
Faire procéder annuellement à une vérification de votre apparéil par un installateur ou service après-vente agrée e.l.m. leblanc.
Faire effectuer annuellement le ramonage et le nettoyage du conduit d'évacuation des produits de combustion.
Appareils V.M.C.
Nous vous rappelons que l'entretien de la V.M.C. est obligatoire.
- Entretien annuel des bouches d'extraction.
- Entretien quinquennial (5 ans) de l'ensemble de l'instruction.
- Entretien du dispositif de sécurité.
5.3 Changement de gaz
En cas d'adaptation à un autre gaz que celui pour lequel l'appareil est équipé, la transformation doit être impérativement executée par un instal-.
lateeur ou un service après vente agrée e.l.m. leblanc.
Résumé du mode d'emploi
Mise en marche
Température d'eau chaude sanitaire
(sauf EGALIS sans ballon)
Mise en marche du chauffage
Si vous n'etes pas en mesure de supprimer la perturbation, appelez le service après-venture agreé,
Tel.:
serviceeconomique.
Touché «ECO» non allumée - Mode de service comport.
Eau chaude sanitaire seulement (mode eté)
Régulation du chauffage
Positionnéz le sélecteur de température sur la température可以选择.
Eventuellesment, régler le thermostat (TA..., TR..., TRL...) selon les instructions fournies
1 Voiture nouvelle chaudiere est accompagnée d'unePOCHETTE "utilisateur".
Celle-ci contient:
- la notice d'emploi,
- les conditions de garantie et la carte de validation de la garantie (volet N°2) à returner, dûment replie par vos soins à e.l.m. leblanc.
Assurez-vous que votre installerateur a bien adressé à e.l.m. leblanc la carte de mise en service de l'appareil: la garantie dont vous bénéficiaz prend effet à partir de la date indiquée par l'inssallateur.
3 Notre apparéil vous donnera encore plus de satisfaction et convertera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommendons vivement de souscrite un abonnement d'entretien.
Pour connaître les adresses de notre réseau d'après-vente, contactez-nous au numero Indigo indiqué ci-dessous.
Nous vous indiquerons les coordonnées des services après vents agreés les plus proches de votre domicile.
Centre Service Consommateurs
N°Indigo
0 820 00 6000
Tarif:0,12 TTC/min
Télécopierur 01 43 11 73 50
Une equipe de spécialistes pour répondre en direct à toutes vos questions :
du lundi au vendredi de 7 h à 21 h, le samedi de 8h à 18h.
e.l.m. leblanc - siège social et usine :
124, 126 rue de Stalingrad - F-93711 Drancy Cedex
www.elmleblanc.fr
Notice Facile
