| Marque | ELM LEBLANC |
| Modèle | EGALIA CGVB28-2H |
| Type de produit | Chaudière murale gaz avec ballon intégré |
| Catégorie | Chaudière gaz |
| Utilisation | Chauffage central et production d'eau chaude sanitaire |
| Alimentation en gaz | Gaz naturel (possibilité de conversion GPL par professionnel) |
| Alimentation électrique | 230 V ~ 50 Hz |
| Pression de service chauffage | 1 à 2 bar (max 3 bar) |
| Pression service sanitaire | Max 7 bar (soupape de sécurité) |
| Température eau chaude sanitaire | 10 °C à 70 °C réglable |
| Température départ chauffage | Jusqu'à 90 °C (position max), 75 °C (position ECO) |
| Système de sécurité | Sonde SPOTT, soupapes de sécurité (3 bar chauffage, 7 bar sanitaire), protection antigel |
| Indicateurs et voyants | Voyant présence flamme (rouge), Marche/Arrêt (vert), demande chauffage, demande sanitaire |
| Entretien | Nettoyage habillage avec produits non abrasifs, entretien annuel obligatoire, ramonage conduit |
| Garantie | Sous réserve de mise en service par installateur agréé |
| Pièces détachées | Utiliser exclusivement des pièces d'origine ELM LEBLANC |
FOIRE AUX QUESTIONS - EGALIA CGVB28-2H ELM LEBLANC
Questions des utilisateurs sur EGALIA CGVB28-2H ELM LEBLANC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière gaz au format PDF gratuitement ! Retrouvez votre notice EGALIA CGVB28-2H - ELM LEBLANC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EGALIA CGVB28-2H de la marque ELM LEBLANC.
MODE D'EMPLOI EGALIA CGVB28-2H ELM LEBLANC
Chaudières murales gaz avec balloon intégré
Tirage naturel, V.M.C. et étanche à ventouse
| Mesures de sécurité | 3 | |
| Explication des symboles | 4 | |
| 1 | Aperçu des fonctions | 5 |
| 2 | Mise en service | 6 |
| 2.1 | Avant la mise en marche | 6 |
| 2.2 | Allumer / éteindre l'appareil | 8 |
| 2.3 | Mettre en marche le chauffage | 8 |
| 2.4 | Régulation du chauffage (en option) | 9 |
| 2.5 | Régler la température d'eau chaude sanitaire | 9 |
| 2.6 | Position été (eau chaude sanitaire uniquement) | 10 |
| 2.7 | Protection contre le gel | 10 |
| 2.8 | Perturbation | 11 |
| 3 | Consignes pour économique l'énergie | 12 |
| 4 | Mise en sécurité (tirage naturel ou V.M.C.) | 14 |
| 4.1 | Mise en sécurité des apparèils à tirage naturel | 14 |
| 4.2 | Mise en sécurité des apparèils V.M.C. individuelles | 15 |
| 4.3 | Mise en sécurité des apparèils V.M.C. collectives | 17 |
| 5 | Généralités | 18 |
| 5.1 | Nettoyage de l'habillage | 18 |
| 5.2 | Entretien | 18 |
| 5.3 | Changement de gaz | 18 |
Mesures de sécurité
Si I'on percoit une odeur de gaz :
- Ne pas actionner les commutateurs électriques ou tout autre objet pouvant provoquer des étincelles.
Fermer le robinet gaz (voir page 5).
Ouvrir les fenêtres et les portes.
Eteindre toute flamme à proximé. - Telephoner immédiatement, de l'extérieur, à la Compagnie de gaz et à votre installerateur ou service après-vente/agréée e.l.m. leblanc.
Si I'on percooit une odeur de gaz brulés :
Mettre l'appareil hors service (voir page 8).
Ouvrir les fenêtres et les portes.
Informer immédiatement votre installerateur ou un service après-venture agrée e.l.m. leblanc.
L'installation ainsi que les modifications eventuellement apportées à l'appareil doivent être exclusivement confiées à votre installerateur ou un service après-venture agrée e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
- Les orifices de ventilation pratiques dans les portes, fenêtres et parois ne doivent pas être obturés ou réduits (appareils à tirage naturel ou V.M.C.).
- Les gains, conduits et dispositifs d'évacuation des gaz brûlés ne doivent pas être modifiés.
En cas de pose ultérieure de fenêtes étanches, veillez à assu-rer l'alimentation en air de combustion (appareils à tirage naturel ou V.M.C.).
Maintenance
Nous recommendons vivement de conclure un contrat d'entretien avec votre installer ou un service après-vente agrée e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un
service annuel de maintenance.
Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!
Matières explosives et facilement inflammables
- Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) àproximateimmédiate de l'appareil.
Air de combustion / air ambient
L'air de combustion / air ambient doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogenés qui contiennent des combinaisons chlorées ou fluores), afin d'éviter la formation de corrosion.
Explication des symboles

Les indications relatives à la sécurité sont écrites sur un fond grise et précédées d'un triangle de présignalisation.
Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.
- Prudence: risque de légers dommages matériels.
- Avertissement : risque de légers dommages corporels ou de gros dommages matériels.

Dans le texte, les instructions sont précédées du symbole ci-contre. Elle sont déliminées par des li-gnesizontales.
La mise en application de ces instructions ne risque pas d'endommager l'appareil ou demettre en périt l'utilisateur.

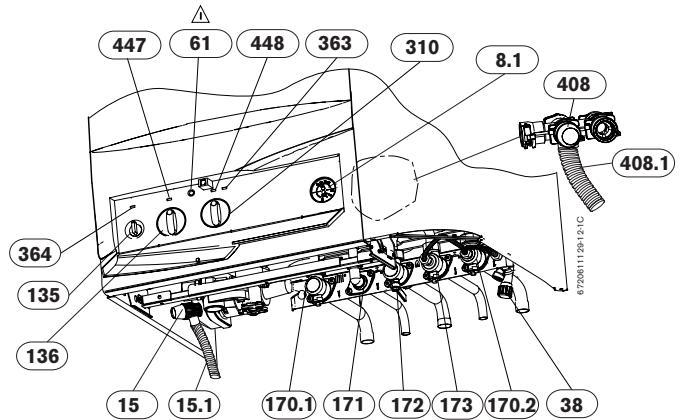

1 Aperçu des fonctions


8.1 Thermo-manometre
15 Soupape de sécurité chauffage (3bar)
15.1 Tube de vidangeCHAFFAGE
27 Purgeur automatique
38 Robinet de replissage/disconnecteur
61 Bouton de déverrouillage
135 Interrupteur principal
136 Sélecteur de température de départ chauffage
170.1 Vanne d'isolement pour départ chauffage
170.2 Vanne d'isolement pour return chauffage
171 Raccord sortie eau chaude sanitaire
172 Robinet gaz (ouvert)
173 Robinet entree eau froide sanitaire
310 Sélecteur de température eau chaude sanitaire
361 Vis de vidange
363 Voyant presence de flamme
364 Voyant Marche/Arret (I/O)
408 Soupape de sécurité sanitaire (7 bar)
408.1 Tube de vidange circuit sanitaire
447 Voyant de demande chauffage
448 Voyant de demande sanitaire
2 Mise en service
2.1 Avant la mise en marche

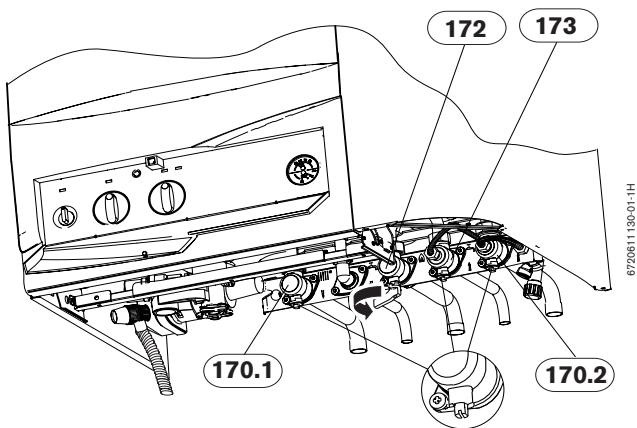

Robinet gaz (172)
Ouvrir le robinet gaz en le tournant dans le sens inverse des aiguilles d'une montre.
Vannes d'isolement départ (170.1) et retard (170.2) chau-fage
Ouvr les vannes d'isolements en tournant la vis carree avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement (voir petit encadré).
Si l'encôche est perpendiculaire au sens d'écoulement, la vanne est fermée.
Robinet entrée eau froide sanitaire (173)
Ouvrir le robinet en tournant la vis carree avec la clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement.
Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

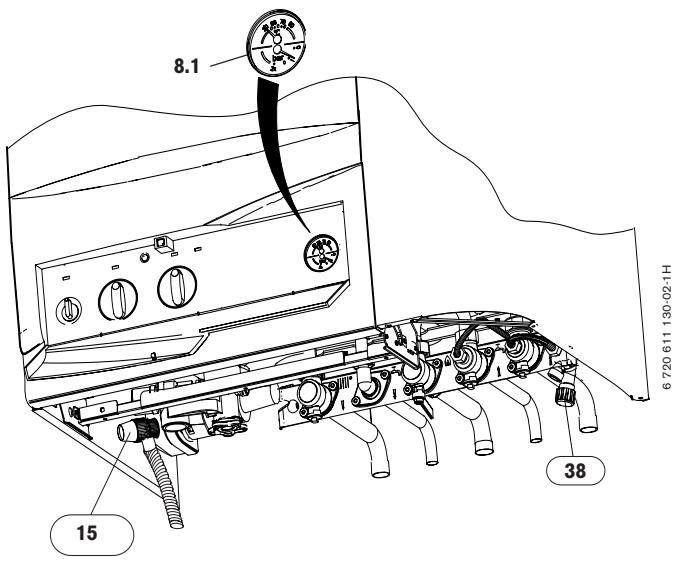

Contrôler la pression de l'eau du circuit de chauffage
L'aiguille du thermo-manometre (8.1) doit se situer entre 1 et 2 bar.
Si l'aiguille se situe en-dessous de 1 bar (dans installation froide), ajouter de l'eau jusqu'à ce que l'aiguille se positionne entre 1 et 2 bar à l'aide du robinet de replissage (38).
Si une valeur de réglage plus élevé était requise, elle vous serait indiquée par votre spécialiste.
Avec une température de l'eau du circuit de chauffage plus élevée, il ne faut pas dépasser une pression max. de 3 bar (la soupape de sécurité (15) s'ouvre à cette valeur de pression).

2.2 Allumer / éteindre l'appareil
Allumer
Mettre l'interrupteur principal sur la position (I).
Levoyantvert(364)estalorsalluméeetpendant10slevoyant chauffage(447)clignote(initialisation).
A la fin du clignotement, l'appareil est prét à fonctionner.

Eteindre
- Mettre l'interrupteur principal sur la position (0).
Levoyant (364) s'eteint.

Le thermostat (TA..., TR...) ou l'horloge (DT...) continu à fonctionner sur leur réserve de marche.

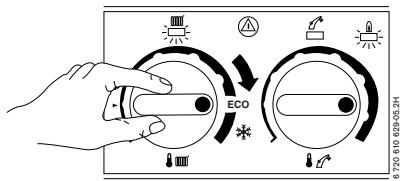

2.3 Mettre en marche le chauffage
- Tourner le sélecteur de température , afin d'adapter la température départ instantanée de l'eau de chauffage au type d'installation.
- Position (par exemple), pour une installation de chiffage avec une température de départ jusqu'à env. 90^ .
- Position ECO (par exemple), pour une installation de chauffage avec une température de départ jusqu'à env. 75^ .
Lorsque le brûleur est en service, le voyant rouge (363) et le voyant chauffage (447) s'allument.

2.4 Régulation du chauffage (en option)
Reglez le thermostat asservi à la températe extérieure (TA...) sur la courbe de chauffage correspondante et selectionnez le mode de service.
Positionnez le thermostat asservi à la température ambiente (TR...) sur la température可以选择.

Réglez le thermostat asservi à la température ambiente (TRL...) sur les températures souhaitées.

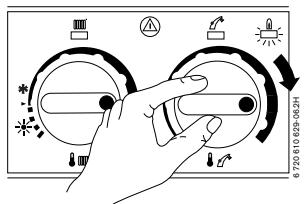

2.5 Régler la température d'eau chaude sanitaire
Température de l'eau chaude
Régler la température d'eau chaude grâce au sélecteur de la chaudière (voir le tableau ci-dessous).


| Position du sélecteur | Température de l'eau |
| Butée gauche | Hors gel env. 10 °C |
| Horizontal gauche | env. 40 °C |
| Horizontal droit | env. 60 °C |
| Butée droite | env. 70 °C |

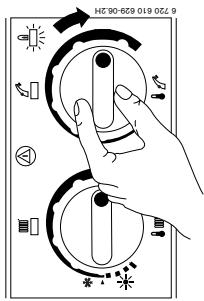

2.6 Position été (eau chaude sanitaire uniquement)
Pour les thermostats asservis à la température extérieure
Ne pas regler le selecteur de la chaudiere.
Le thermostat désit automatiquement, en fonction de la température extérieure, le mode de fonctionnement « été »
Pour les thermostats asservis à la température ambiente
Tournier le selecteur de la chaudière tout a gauche.
Le chauffage est coupé, seule l'alimentation en eau chaude est active. L'alimentation électrique du thermostat n'est pas coupée.
2.7 Protection contre le gel
Laisserlechauffageallumé.
ou
Additionner à l'eau du circuit de chauffage du produit antigel FSK (Schilling Chemie), Glythermin NF (BASF) ou Antifrogen N (Hoechst/Ticona).
2.8 Perturbation
En cours de service, des perturbations peuvent survenir en raison, par exemple, d'un encrassement du brûleur, d'une chute de pression dans la conduite d'alimentation en gaz, etc.
Elles sont signalées par le clignotement des voyants chauffage (447) et/ou sanitaire (448).
Si levoyantchauffage (447)clignote lentement(environ une fois par seconde):
- Appuyer sur la touche © et la maintainir appuyée environ 3s.
Après les 10s. d'initialisation (voir paragraphe 2.2), l'appareil se met en service et le clignotement ne reprend pas.
Dans les autres cas de clignotement:
Eteindre puis rallumer l'appareil.
Après les 10s. d'initialisation (voir paragraphe 2.2), l'appareil se met en service et le clignotement ne reprend pas.
S'il n'est pas possible de remedier à la perturbation:
Contacter votre installerateur ou un service après-vente agreé e.l.m. leblanc.
3 Consignes pour economiser l'énergie
Economiser le gaz
La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est régée suivant la température ambiente désirée de l'appartement. La chaudière regle automatiquement la flamme du brûleur lorsque l'on baisse la température ambiente. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les locaux de l'appartement. De ce fait, l'appareil peut travailler pendant un temps prolongé sans consommer plus de gaz qu'un apparéil qui est soumis à des cycles marche-arrêt en permanence.
Régulation du chauffage
La réglementation des installations de chauffage en vigueur exige une régulation du chauffage par l'intermédiaire d'un thermostat asservi à la température ambiente ou d'un thermostat asservi à la température extérieure en liaison avec les robinets thermostatiques des radiateurs.
Installation de chauffage équipée d'un thermostat asservi à la température ambiente TR..., TRL...
Le local où est installé le thermostat asservi à la température ambiente déterminée la température des autres locaux.
Le régulateur de température de la chaudière doit être régé sur la température de service maximale. La position ECO donne une température départ chauffage de 75^ . Il est possible de régler la température ambiente de façon individuelle dans chaque piece (à l'exception de la piece dans laquelle est installé le thermostat) par l'intérimédiaire des robinets thermostatiques des radiateurs.
Installation de chauffage équipée d'un thermostat asservi à la température extérieure TA...
Ce thermostat détecte la températe extérieure pour faire varier la températe de départ suivant la courbe de chauffage prédéterminée. Le régulateur de températe de la chaudière doit être réglée sur la températe de service maximale.
La position ECO donne une température départ chauffage de 75^ .
Baisser la température pendant la nuit
Un réduction importante de la consommation de gaz est possible si l'on baisse la température ambiente pendant la nuit ou même pendant la journée. Une baisse de température de 1K correspond à une économie d'environ 5% .
Pour plus d'informations concernant le réglage consultez les modes d'emploi des thermostats.
Eau chaude sanitaire
Un réglage à basse température permet une économie d'énergie importante.
A的前提,vous connaissiez la manière économique de chauffer avec un apparéil à gaz e.l.m. leblanc. Si vous aviez encore des questions, adressez-vous à votre installerateur agréé ou écrivez-nous.
4 Mise en sécurité (tirage naturel ou V.M.C.)
4.1 Mise en sécurité des apparils à tirage naturel
Le système détecte le débordement des produits de combustion par la sonde de contrôle d'évacuation des produits de combustion S.P.O.T.T. connectée directement au tableau électrique.

La sonde de contrôle d'évacuation des produits de combustion S.P.O.T.T. ne doit jamais être mise hors service.
En cas de perturbation de l'évacuation des produits de combustion, la sonde de contrôle d'évacuation des produits de combustion (S.P.O.T.T.) déclenché l'arrêt de la chaudière:
- le tableau électrique n'alimente plus les électrovannes de commande du bloc gaz,
l'alimentation en gaz du bruleur est coupée, - levoyantMarche/Arrêt(364)restaillumé,
- levoyant sanitaire (448) clignote rapidement,
- le voyant de présence de flamme (363) est eteint.
La chaudière est bloquée pendant 20 min.; elle se remettra en service normalement après ce décai.
En cas de mise en sécurité repétée:
Contacter votre installer ou un service après-venture agreé e.l.m. leblanc.

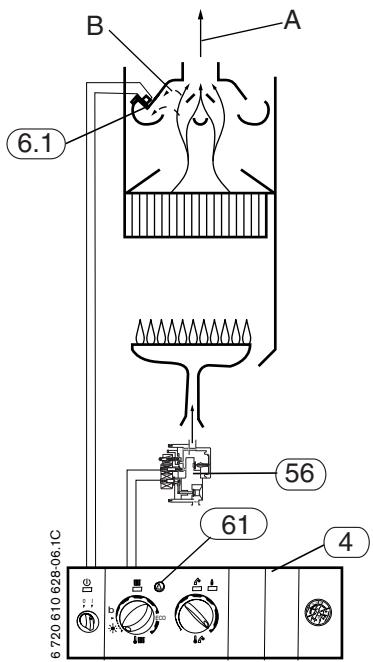

4.2 Mise en sécurité des apparils V.M.C. individuelles
Le système déetecte le débordement des produits de combustion par la sonde de sécurité individuelle V.M.C. (6.1) connectée directement au tableau électrique.

La sonde de sécurité individuelle V.M.C. (6.1) ne doit jamais être mise hors service.
En extraction normale,aucun échauffement ne se produit au niveau de la sonde de sécurité individuelle V.M.C. (6.1).
En extraction fortement réduite ou arrêtée, la sonde de sécurité individuelle V.M.C. (6.1) chaffée par les produits de combustion qui remplissant la buse coupe-tirage, déclenché la mise en sécurité de la chaudière.
- le tableau électrique n'alimente plus les électrovannes de commande du bloc gaz,
- l'alimentation en gaz du brûleur est coupée,
- levoyantMarche/Arrêt(364)restaillumé,
- levoyantchauffage(447)clignote lentement,
- levoyant sanitaire (448) clignote rapidement,
- le voyant de présence de flamme (363) est eteint.
Dès que la ventilation redeviendra normale et que la sonde de sécurité individuelle V.M.C. sera refroidie:
Appuyer sur le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.
En cas de mise en sécurité repétée:
Contacter votre installerateur ou un service après-vente agreé e.l.m leblanc.

A Fonctionnement normal
B Arret V.M.C.
4 Tableau electrique
6.1 Sonde sécurité individuelle V.M.C.
56 Bloc gaz
61 Bouton de déverrouillage

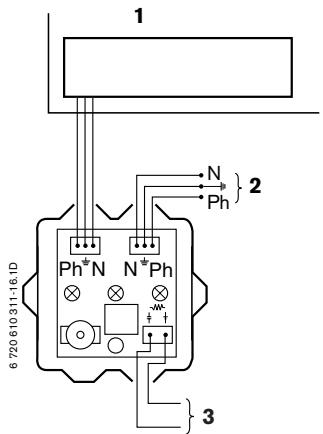

4.3 Mise en sécurité des apparils V.M.C. collectives
Le système de sécurité collective V.M.C. située en dehors du logement fournit un courantasse tension 24 V à un relais disposé dans le boitier électricque; le relais commande l'alimentation de la chaudière (phase).
En cas de début d'extraction, l'alimentation 24 V est coupée, et par l'intémédiaire du relais l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).
Dés que l'extraction sera rétable, la chaudière se remettra en service normalement.
Néanmoins, la chaudière peut avoir été préalablement mise en sécurité par la sonde de sécurité individuelle V.M.C.. Dans ce cas,ès que la ventilation refonctionnera normalement et que la sonde de sécurité individuelle V.M.C. sera refroidie:
Appuyer sur le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.

1 Chaudière
2 Secteur, 230V 50Hz
3 Alimentation 24V 0,5VA (intensité maximale d'applé 250 mA) V.M.C. collective
5 Généralités
5.1 Nettoyage de l'habillage
Pour nettoyer l'habillage, on peut employer les produits d'entre-tien habituels du commerce à l'exception de solvants et poudres ou éponges abrasives.
5.2 Entretien
Faire procéder annuellement à une vérification de votre apparéil par un installateur ou service après-vente agrée e.l.m. leblanc.
Faire effectuer annuellement le ramonage et le nettoyage du conduit d'évacuation des produits de combustion.

Appareils V.M.C.
Nous vous rappelons que l'entretien de la V.M.C. est obligatoire.
- Entretien annuel des bouches d'extraction.
- Entretien quinquennial (5 ans) de l'ensemble de l'installation.
- Entretien du dispositif de sécurité.
5.3 Changement de gaz
En cas d'adaptation à un autre gaz que celui pour lequel l'appareil est équipé, la transformation doit être impératifement executée par un installateur ou un service après vente agrée e.l.m. leblanc.
Résumé du mode d'emploi

Mise en marche
Perturbation


Si vous n'etes pas en mesure de supprimer la perturbation, appelez le service après-venture agreé, Tél:
Mise en marche du chauffage
(mode ete)

(mode ete)
Régulation du chauffage
Positionnéz le sélection de température sur la température choisisie.
Eventuellesment, régler le thermostat (TA..., TR..., TRL...) selon les instructions fournies.
Mise hors service

0-82901902∠9
1 Voiture nouvelle chaudiere est accompagnée d'unePOCHETTE "utilisateur".
Celle-ci contient:
la notice d'emploi,
- les conditions de garantie et la carte de validation de la garantie (volet N°2) à returner, dûment replie par vos soins à e.l.m. leblanc.
Assurez-vous que votre installerateur a bien adressé à e.l.m. leblanc la carte de mise en service de l'appareil: la garantie dont vous bénéficiaz prend effet à partir de la date indiquée par l'inssallateur.
3 Notre apparéil vous donnera encore plus de satisfaction et convertera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommendons viviment de souscrite un abonnement d'entretien.
Pour connaître les adresses de notre réseau d'après-vente, contactez-nous au numero Indigo indiqué ci-dessous.
Nous vous indiquerons les coordonnées des services après vents agreés les plus proches de votre domicile.
Centre Service Consommateurs

N°Indigo
0 820 00 6000
Tarif:0,12 TTC/min
Télécopierur 01 43 11 73 50
Une equipe de spécialistes pour répondre en direct à toutes vos questions :
du lundi au vendredi de 7 h à 21 h, le samedi de 8h à 18h.
e.l.m. leblanc - siège social et usine :
124, 126 rue de Stalingrad - F-93711 Drancy Cedex
www.elmleblanc.fr
