Type de produit	Perceuse à percussion
Marque	Hitachi
Modèle	DH 22PG
Usage	Professionnel
Alimentation	Filaire, 230 V ~ 50 Hz
Puissance absorbée	800 W
Vitesse à vide	0–1 100 tr/min
Fonction percussion	Oui, avec mode rotation seule
Capacité de perçage (acier)	13 mm
Capacité de perçage (bois)	40 mm
Capacité de perçage (maconnerie)	22 mm
Mandrin	Sans clé, capacité 1,5–13 mm
Poids (sans câble)	2,5 kg
Dimensions (L × l × h)	350 × 80 × 220 mm
Longueur du câble	2,5 m
Classe de protection	II (double isolation)
Entretien et nettoyage	Débrancher avant nettoyage ; souffler les fentes de ventilation ; nettoyer avec un chiffon sec
Pieces detachees et reparabilite	Disponibles chez les revendeurs agréés ; balais de charbon remplaçables
Securite	Utilisation de lunettes et gants de protection ; ne pas travailler en atmosphère explosive
Informations generales	Notice d'utilisation et mode d'emploi gratuit disponible sur notre site

FOIRE AUX QUESTIONS - DH 22PG HITACHI

Comment changer le mandrin de la Hitachi DH 22PG ?

Débranchez l'appareil. Ouvrez les mâchoires du mandrin à fond. Utilisez une clé Allen pour dévisser la vis de fixation intérieure (filetage inversé). Retirez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Installez le nouveau mandrin en serrant à la main puis vissez la vis de fixation.

La perceuse vibre anormalement, que faire ?

Vérifiez que le foret est bien serré et n'est pas voilé. Si la vibration persiste, le mandrin ou le roulement peut être endommagé. Consultez un service agréé pour un remplacement éventuel.

Quelle est la puissance de la Hitachi DH 22PG ?

La puissance absorbée est de 800 W, ce qui permet de percer efficacement l'acier, le bois et la maçonnerie jusqu'à 22 mm de diamètre.

Comment changer les balais de charbon ?

Débranchez l'appareil. Localisez les capuchons des balais sur les côtés du moteur. Ouvrez les capuchons avec un tournevis, retirez les vieux balais et insérez les neufs en respectant le sens. Refermez les capuchons. Les balais doivent être remplacés lorsqu'ils mesurent moins de 6 mm.

Puis-je utiliser la perceuse en mode visseuse ?

Non, la DH 22PG est une perceuse à percussion sans fonction de vissage. Pour visser, utilisez une perceuse-visseuse adaptée.

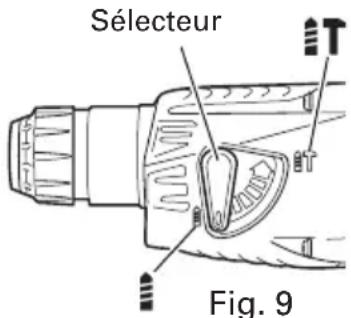

Comment désactiver la percussion ?

Tournez le sélecteur de mode sur le symbole 'foret' (sans marteau) pour n'utiliser que la rotation. Cette position est idéale pour le perçage de l'acier et du bois.

Quelle est la profondeur de perçage maximale ?

La profondeur maximale dépend du foret. En utilisation normale, le perçage peut atteindre jusqu'à 300 mm avec des forets longs, mais la capacité indiquée est de 22 mm en maçonnerie et 13 mm en acier.

La perceuse chauffe-t-elle rapidement ?

Une légère chauffe en usage continu est normale. Si elle devient trop chaude (au toucher), laissez-la refroidir quelques minutes. Vérifiez aussi que les fentes de ventilation ne sont pas obstruées.

Quels forets recommandez-vous pour la maçonnerie ?

Utilisez des forets à pointe carbure de qualité professionnelle, de diamètre adapté jusqu'à 22 mm. Pour les gros diamètres, préférez les forets à percussion spécifiques.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement en téléchargement sur notice-facile.com. Vous pouvez aussi demander une version traduite par email.

MODE D'EMPLOI DH 22PG HITACHI

Model Rotary Hammer Modèle Marteau rotatif Modelo Martillo perforador

DH 22PG

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi avant d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs avant qu'ils utilisent l'outil motorisé.

AVANT L'UTILISATION 24

UTILISATION 26

ENTRETIEN ET INSPECTION ...... 29

ACCESSOIRES 30

ACCESSOIRES STANDARD ...... 30

ACCESSOIRES SUR OPTION ...... 31

LISTA DES PIÈCES .... 50

ÍNDICE

Español

Página

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

REGLES GENERALE DE SECURITE

AVERTISSEMENT:

Lire et coxmprendre toutes les instructions.

Un non respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou de sérieuses blessures personnelles.

CONSERVER CES INSTRUCTIONS

1. Zone de travail

(1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents.
(2) Ne pas utiliser les outils motorisés dans une atmosphère explosive, telle qu'en présence de liquides inflammables, de gaz ou de poussières. Les outils motorisés créent des étincelles qui risquent d'enflammer la poussière ou les vapeurs.
(3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l'utilisation de l'outil motorisé. Une distraction peut faire perdre le contrôle de la machine.

2. Sécurité électrique

(1) Les outils à double isolation sont équipés d'une fiche polarisée (une lame est plus large que l'autre). Cette fiche ne pénétrera dans une prise secteur polarisée que dans un sens. Si la fiche ne rentre pas complètement dans la prise, la retourner. Si elle ne rentre toujours pas, contacter un électricien qualifié pour installer une prise polarisée. Ne pas modifier la fiche d'aucune façon. La double isolation élimine le besoin d'un cordon d'alimentation à trois fils et d'un système d'alimentation avec mises à la terre.

(2) Eviter tout contact corporel avec les surfaces mises à la terre telles que les canalisations, les radiateurs, les réchauds et les réfrigérateurs. Il y a un risque accru d'électrocution si son corps est mis à la terre.

(3) Ne pas exposer les outils motorisés à la pluie ou à l'humidité. De l'eau pénétrant à l'intérieur de l'outil motorisé augmente le risque d'électrocution.
(4) Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon pour porter les outils ou tirer sur la fiche du réceptacle. Garder le cordon à l'écart de la chaleur, de l'huile, des arêtes coupantes ou des pièces en mouvement. Remplacer les cordons endommagés immédiatement. Des cordons endommagés augmentent le risque d'électrocution.
(5) Lors de l'utilisation d'un outil motorisé, utiliser un cordon de rallonge extérieur marqué "W-A" ou "W". Ces cordons sont prévus pour une utilisation extérieure et réduisent les risques d'électrocution.

3. Sécurité personnelle

(1) Rester sur ses gardes, regarder ce que l'on fait et utiliser son sens commun lors de l'utilisation d'un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil motorisé peut entraîner de sérieuses blessures personnelles.

(2) S'habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles.

(3) Eviter tout démarrage accidentel. S'assurer que le l'interrupteur d'alimentation est sur la position d'arrêt avant de brancher la machine. Transporter l'appareil avec les doigts sur l'interrupteur d'alimentation ou brancher un outil avec l'interrupteur sur la position marche invite aux accidents.
(4) Retirer les clefs d'ajustement ou les commutateurs avant de mettre l'outil sous tension. Une clef qui est laissée attachée à une partie tournante de l'outil peut provoquer une blessure personnelle.
(5) Ne pas trop présumer de ses forces. Garder en permanence une position et un équilibre correct. Une position et un équilibre correct permettent un meilleur contrôle de l'outil dans des situations inattendues.
(6) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Utiliser un masque à poussière, des chaussures de sécurité antidérapantes, un casque dur et une protection pour les oreilles dans les conditions appropriées.
4. Utilisation de l'outil et entretien
(1) Utiliser un étau ou toutes autres façons de fixer et maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l'outil.
(2) Ne pas forcer sur l'outil. Utiliser l'outil correct pour l'application souhaitée. L'outil correct réalisera un meilleur et plus sûr travail dans le domaine pour lequel il a été conçu.
(3) Ne pas utiliser un outil s'il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas être commandé avec un interrupteur est dangereux et doit être réparé.
(4) Déconnecter la fiche de la source d'alimentation avant de réaliser tout ajustement, changement d'accessoires ou pour ranger l'outil. De telles mesures de sécurité réduisent le risque que l'outil ne démarre accidentellement.
(5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexpérimentées. Les outils

sont dangereux dans les mains de personnes inexpérimentées.

(6) Utiliser un équipement de sécurité. Toujours porter des lunettes de protection. Utiliser un masque à poussière, des chaussures de sécurité antidérapantes, un couvre-chef dur ou des protections de l'ouïe dans les conditions appropriées.

(7) Vérifier les défauts d'alignement ou grippage des parties mobiles, les ruptures des pièces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l'outil avant de l'utiliser. Beaucoup d'accidents sont causés par des outils mal entretenus.

(8) Utiliser uniquement les accessoires recommandés par le fabricant pur le modèle utilisé. Des accessoires qui peuvent convenir à un outil, peuvent devenir dangereux lorsqu'ils sont utilisés avec un autre outil.

1. Réparation

(1) La réparation de l'outil ne doit être réalisée uniquement par un réparateur qualifié. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures.

(2) Lors de la réparation d'un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d'entretien de ce mode d'emploi. L'utilisation de pièces non autorisées ou un non respect des instructions d'entretien peut créer un risque d'électrocution ou de blessures.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les outils par les surfaces de grippage lors de la réalisation d'opération où l'outil de coupe risque d'entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil "sous tension" mettra les parties métalliques de l'outil "sous tension" et électrocutera l'utilisateur.

2. TOUJOURS porter des protections d'oreille lors de l'utilisation de l'outil pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.

1. NE JAMAIS toucher la mèche avec des mains nues après l'utilisation.
2. NE JAMAIS porter de gants faits d'une matière qui risque de s'enrouler, comme du coton, de la laine, de la toile ou de la ficelle, etc.

3. TOUJOURS fixer la poignée latérale et tenir fermement le marteau rotatif.

4. NE JAMAIS toucher les parties mobiles. NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

5. NE JAMAIS utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées.

NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. NE JAMAIS permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.
   Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

2. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.

1. Garder propres les évents d'air du moteur

Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

1. Utiliser l'outil motorisé à la tension nominale.

Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique.

Si l'on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.

1. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement.

Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. NE JAMAIS laisser fonctionner l'outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un

matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.

19. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

20. TOUJOURS porter des lunettes de pro-

tection qui respectent les dernières révisions du Standard ANSI Z87.1.

1. TOUJOURS vérifier s'il y a des objets encastrés, par exemple des fils électriques. Le fait de toucher avec l'outil un fil ou un câble électrique sous tension risque de provoquer une décharge électrique.

Avant l'utilisation, vérifier s'il y a des objets dissimulés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond.

22. Définitions pour les symboles utilisés sur cet outil

V ...... volts

Hz ...... hertz

A ..... ampères

no ...... vitesse sans charge

W ...... watt

☐ ...... Construction de classe II

---/min .... tours par minute

\~ .... Courant alternatif

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. "Double isolation" signifie que deux systèmes d'isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d'électricité connectés à l'outil motorisé à partir du cadre extérieur manipulé par l'utilisateur. C'est pourquoi, le symbole "☐" ou les mots "Double insulation" (double isolation) apparaissent sur l'outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y-compris de ne pas utiliser l'outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

○ Seuls le centre de service après-vente Hitachi agréé peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées.

○ Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon douxplancher ou le plafond.

légèrement imbibé d'une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

ET

LES METTRE A LA DISPOSITION

DES AUTRES UTILISATEURS

ET

PROPRIETAIRES DE CET OUTIL!

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

NOM DES PARTIES

Fig. 1

SPECIFICATIONS

Moteur Moteur série monophasé à collecteur
Source d'alimentation 120V 60 Hz, monophasé
Courant 5.4 A
Capacité Béton: 1/8" ~ 7/8" (3.4mm ~ 22mm)Acier: 1/2" (13mm)Bois: 15/16" (24mm)
Vitesse sans charge 0 – 1,500/min.
Vitesse de percussion à pleine charge	0 – 6,200/min.
Poids 4.2 lbs (1.9 kg)

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

Fonction de rotation et percussion

○ Perçage de trous d'ancrage
○ Perçage de trous dans béton
○ Perçage de trous dans une tuile

Par action de rotation uniquement

○ Perçage de l'acier ou du bois (avec accessoires en option)
○ Serreage de vis mécaniques et de vis à bois (avec accessoires en option)

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du produit.

1. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

1. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

⚠ AVERTISSEMENT:

Tout cordon endommagé de vra être remplacé ou réparé.

1. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

1. Vérification des conditions d'environnement
   Vérifier que l'état de l'aire de travail est conforme aux précautions.

2. Montage du foret de perçage (Fig. 2)

ATTENTION :

Pour éviter tout accident, bien couper l'interrupteur et débrancher la fiche de la prise.

REMARQUE :

Lorsqu'on utilise des outils comme des pointes à broyer, des forets, etc., bien utiliser des pièces d'origine conçues par notre société.

(1) Nettoyer la section de la queue du foret.
(2) Insérer le foret en le tournant dans le porte-outil jusqu'à ce qu'il se verrouille. (Fig. 2) Attache couliessen

Fig. 2

(3) Vérifier que le foret est bien verrouillé en tirant dessus.

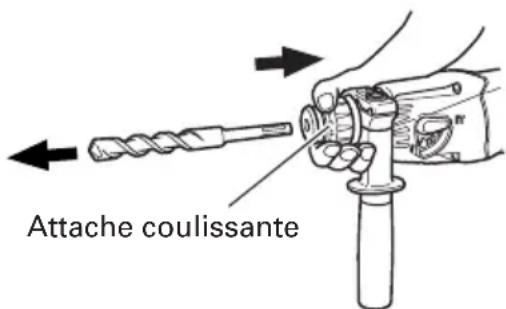

(4) Pour retirer le foret de perçage, tirer complètement l'attache coulissante dans le sens de la flèche et sortir le foret. (Fig. 3)

Fig. 3

1. Lors de l'installation de la capuchon à poussière ou du collecteur de de poussière (B) (accessoirs en option) (Fig. 4, Fig. 5)

Lors de l'utilisation du marteau rotatif en position verticale alors que l'adaptateur de récupération de poussière est enlevé, fixar la capuchon à poussière ou le collecteur à poussière (B) pour récupérer la poussière et autres particules pour une utilisation plus facile.

○ Pose de la capuchone à poussière

Utiliser la capuchone à poussière en la fixant au foret comme montré dans la Fig. 4.

Lors de l'utilisation d'un foret avec un diamètre plus grand, agrandir le trou central de la capuchon à poussière avec ce marteau perforateur.

Fig. 4

○ Pose du collecteur à poussière (B)

Lors de l'utilisation du collecteur à poussière (B), l'insérer par le bout du foret en l'alignant avec la rainure sur la poignée. (Fig. 5)

Fig. 5

PRECAUTION:

○ La capuchon à poussière et le collecteur à poussière (B) ne sont destinés à être utilisés que lors du perçage de béton. Ne pas les utiliser lors du perçage de pièces en bois ou métalliques.

○ Insérer le collecteur à poussière (B) à fond dans le mandrin de l'appareil principal particules pour ne utilisation pluse facile.

○ Lors de la mise sous tension du marteau rotatif alors le collecteur à poussière (B) est détaché de la surface en béton, le collecteur à poussière (B) va tourner en même temps que le foret. Ne bien activer l'interrupteur de mise sous tension qu'après avoir appuyé le collecteur à poussière (B) sur la surface en béton. Si le collecteur à poussière (B) est utilisé avec un foret de plus de 7-15/32" (190 mm) de longueur totale, il ne peut pas toucher la surface en béton et tournera. De ce fait, utiliser un foret de 6-17/32" (166 mm), 6-19/64" (160 mm) ou 4-21/64" (110 mm) de longueur totale.

○ Vider les particules dans le collecteur à poussière (B) chaque deux ou trois trous percés.

○ Remettre en place le foret après avoir enlevé le collecteur à poussière (B).

1. Sélection de la mèche pour visseuse Les têtes de vis ou les mèches seront endommagées si une mèche appropriée au diamètre de la vis n'est pas employée pour enfoncer la vis.

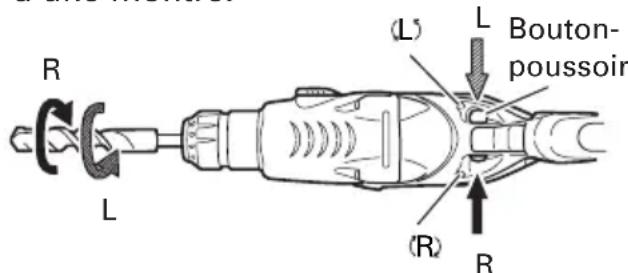

2. Vérifiez la direction de rotation de la mèche (Fig. 6)

Le foret tourne dans le sens des aiguilles d'une montre (vu de l'arrière) en appuyant sur le côté R du bouton-poussoir. Appuyer sur le côté L du bouton-poussoir pour faire tourner le foret dans le sens inverse des aiguilles d'une montre.

Pour éviter tout accident, s'assurer que l'interrupteur est sur la position d'arrêt et que la fiche du cordon d'alimentation est débranchée avant de poser ou de déposer un forêt ou un accessoire similaire. L'interrupteur d'alimentation doit toujours se trouver sur la position d'arrêt pendant une pause et après un travail.

1. Fonctionnement de l'interrupteur

○ La vitesse de rotation du foret de perçage peut être réglée suivant la force avec laquelle on appuie sur l'interrupteur à détente. La vitesse est faible si on exerce une légère pression et augmente si la pression est plus forte. On peut obtenir un fonctionnement continu en pressant la détente et en relâchant le cliquet d'arrêt. Pour mettre l'interrupteur sur ARRET, presser de nouveau la détente et la ramener à sa position d'origine. Toutefois, l'interrupteur à détente ne peut être tiré qu'à moitié pendant la marche inversée et tourne à la moitié de la vitesse qu'en marche avant.

Si l'on tire sur la gâchette et qu'on appuie sur la butée, l'outil continue à tourner tout seul, ce qui est pratique pour un travail continu. Pour arrêter l'outil, déconnecter la butée en tirant à nouveau sur la gâchette. Le cliquet d'arrêt est inutilisable pendant la marche inversée.

La perceuse à percussion peut être réglée en mode de rotation et de percussion en tournant le levier de changement à la marque (Fig. 7).

Fig. 7

(1) Monter le foret de perçage.
(2) Tirer l'interrupteur de déclenchement après avoir appliqué la pointe du foret sur la position de perçage désirée. (Fig. 8)

(3) Il n'est pas du tout nécessaire d'appliquer une forte pression sur le marteau rotatif. Il suffit d'appliquer une légère pression de manière à ce que la poussière et les éclats soient déchargés progressivement.

PRECAUTION:

Quand le foret de perçage touche une poutre en fer, la mèche s'arrête immédiatement et la perceuse réagit en tournant. Par conséquent, tenir fermement la poignée principale et la poignée latérale, comme indiqué à la Fig. 8.

3. Rotation seulement

La perceuse à percussion peut être réglée en mode de rotation seulement en tournant le levier de changement à la marque (Fig. 9).

Pour percer du bois ou du métal en utilisant le mandrin porte-foret et le raccord de mandrin (accessoire en option), procéder de la manière suivante. Mise en place de mandrin porte-foret et du raccord de mandrin (Fig. 10) :

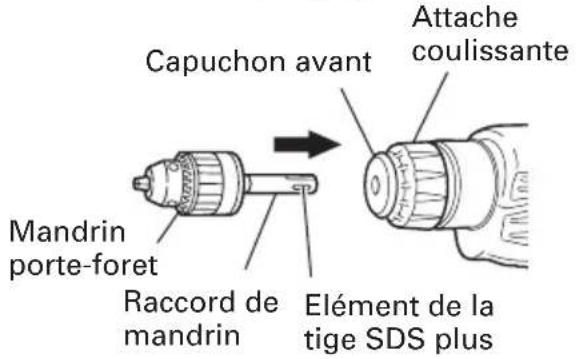

(1) Fixer le mandrin porte-foret sur le raccord.
(2) L'élément de la tige SDS est identique au foret de perçage. Se reporter à "Montage du foret de perçage" pour le fixer.

Fig. 10

PRECAUTION:

Si l'on applique une force excessive, cela donnera un travail bâclé et abîmera la pointe du foret de perçage, réduisant ainsi la durée de service de le marteau rotatif.
○ La pointe du foret de percçage risque de se casser quand on retire le marteau rotatif du trou qui vient d'être percé. Par conséquent, pour retirer la perceuse il est important de faire très attention et de relâcher la pression.
○ Ne pas essayer de percer des trous d'ancrage ou des trous dans le béton quand la machine est réglée sur rotation seulement.
○ Ne pas tenter d'utiliser le marteau rotatif en mode de rotation et de percussion lorsque le mandrin porte-foret et son adaptateur y sont fixés. Cela risquerait d'abréger considérablement la durée de service de chaque élément de la perceuse.

1. Lors du vissage des vis machine (Fig. 11)

Tout d'abord, insérer la pièce dans la prise à l'extrémité de l'adaptateur (D) de mandrin.

Ensuite, monter l'adaptateur (D) de mandrin sur l'appareil principal en utilisant les procédures décrites en 6 (1), (2), (3). Mettre la pointe de la pièce dans les fentes de la tête de vis, maintenir l'appareil principal et visser.

Fig. 11

PRECAUTION:

○ Faites attention de ne pas prolonger la durée d'enfoncement plus qu'il n'est nécessaire, sinon les vis pourraient être endommagées suite à la force excessive utilisée.
○ Appliquez le marteau rotatif perpendiculairement par rapport à la tête de la vis lors de l'enfoncement de la vis; sinon la tête de la vis ou la mèche seront endommagées, ou la force d'entraînement ne sera pas entièrement transférée à la vis.
○ Ne pas tenter d'utiliser le marteau rotatif en mode de rotation et de percussion lorsque le mandrin porte-foret (D) et la mèche y sont fixés.

1. Enfoncement de vis à bois

(1) Sélection d'une mèche appropriée Utilisez des vis à tête cruciforme, autant que possible étant donné que la mèche glisse souvent de la tête des vis ordinaires.

(2) Enfoncement de vis à bois
○ Avant d'enfoncer des vis à bois, préparez d'abord des trous appropriés aux vis utilisées dans le bois. Appliquez la mèche aux fentes de la tête de la vis et enfoncez la vis dans le bois en douceur.
○ Après avoir fait tourner le marteau rotatif à petite vitesse pendant un moment jusqu'à ce que la vis à bois soit partiellement enfoncée, pressez le trigger plus fortement afin d'obtenir la force d'entraînement maximale.

PRECAUTION:

Ne manquez pas de prendre en considération la dureté du bois quand vous préparez un trou approprié à recevoir la vis à bois. Si le trou est trop petit ou pas assez profond, ce qui demande beaucoup de force pour y enfoncer la vis, il se peut que le filet de la vis de bois en soit endommagé.

1. Utilisation de la quenouille (Fig. 12)

(1) Desserrer le boulon bouton sur la poignée latérale et insérer la butée dans la fente en sur la poigné latérale.
(2) Régler la position de l'arrêtoir en fonction de la profondeur du trou et bien serrer le boulon bouton.

Fig. 12

1. Comment utiliser la mèche (queue conique) et le raccord de queue conique

(1) Monter le raccord de queue conique sur le marteau rotatif à percussion. (Fig. 13)
(2) Fixer la mèche (queue conique) sur le raccord de queue conique. (Fig. 13)
(3) Mettre l'interrupteur sur la position de marche (ON) et percer un trou de la profondeur voulue.

Fig. 13

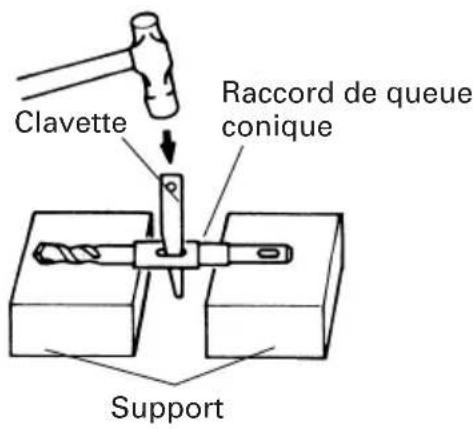

(4) Pour retirer la mèche (queue conique), introduire la clavette dans la fente du raccord de queue conique et frapper la tête de la clavette avec un marteau alors que le perceuse est placée sur le support. (Fig. 14)

Fig. 14

ENTRETIEN ET INSPECTION

AVERTISSEMENT

S'assurer de mettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l'entretien et l'inspection de la meuleuse.

1. Contrôle du foret de perçage

Etant donné que l'utilisation d'une mèche usée entraînera un mauvais fonctionnement du moteur et une diminution de l'efficacité, remplacez la mèche usée par une neuve ou aiguisez-la immédiatement et dès que vous notez une certaine usure.

1. Inspection des vis

Inspector régulièrement toutes les vis pour s'assurer qu'elles sont bien serrées. Si l'une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT:

Utiliser la marteau rotatif avec des vis desserrées est extrêmement dangereux.

1. Entretien du moteur

Le bobinage de l'ensemble moteur est le "coeur" même de l'outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

1. Inspection des balais au charbon

Pour une sécurité continue et une protection contre les chocs électriques, l'inspection des balais au charbon et leur remplacement sur cet outil doivent être réalisés UNIQUEMENT par un centre de service après-vente Hitachi agréé.

1. Comment remplacer la graisse

Utiliser une graisse à faible viscosité sur cette marteau rotatif afin de pouvoir l'utiliser longtemps sans avoir à remplacer la graisse. Si la graisse fuit d'une vis desserrée, contacter l'agent chargé de l'entretien le plus proche afin qu'il change la graisse. Si l'on utilise le marteau rotatif alors qu'il n'est pas suffisamment graissée, cela risque de provoquer un grippage et de réduire sa durée de service.

PRECAUTION:

Pour ce marteau rotatif utiliser la graisse spécifiée; si l'on utilise une autre graisse,

cela risque de provoquer un fonctionnement défectueux. Pour le remplacement de la graisse, toujours s'adresser aux agents d'entretien agréés.

1. Entretien et reparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par un centre de service après-vente Hitachi agréé.

1. Liste des pièces de rechange

A : Article n°

B : Code n°

C : Nb utilisé

D : Remarques

AVERTISSEMENT :

La réparation, la modification et l'inspection des outils électriques Hitachi doivent être effectuées par un Centre de service agréé Hitachi.

Cette liste des pièces présentée avec l'outil au Centre de service agréé Hitachi est utile lors d'une demande de réparation ou d'entretien. Il faut observer la réglementation et les normes de sécurité de chaque pays lors de l'utilisation et de l'entretien des outils électriques.

MODIFICATIONS :

Les outils électriques Hitachi font l'objet d'améliorations et de modifications constantes afin d'y incorporer les toutes dernières technologies.

Par conséquent, certaines pièces (par ex. les numéros de code et/ou de modèle) peuvent changer sans préavis.

ACCESSOIRES

AVERTISSEMENT:

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil.

L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

(1) Boîtier en plastique (No. de code 327883)....1
(2) Poignée latérale (No. de code 324548) .... 1
(3) Jauge de profondeur (No. de code 310331) .... 1

ACCESSOIRES SUR OPTION (vendus séparément)

    subgraph Rotation + percussion
        E1["Percer des trous dans du béton ou un carreau"]
        E2["Foret de perçage (Tige fine)"]
        E3["Percer des trous dans du béton ou un carreau"]
        E4["Foret de perçage"]
        E5["Perçage de trous d'ancrage"]
        E6["Foret de perçage (queue conique)"]
        E7["Forage de trous dans le béton"]
        E8["(Mèche à tige droite pour) perceuse à percussion"]
        E9["Mise en place de la fixation"]
        E10["Raccord de mise en place de la fixation"]
        E11["Fonction de broyage"]
        E12["Pointe à broyer (Type rond)"]
    end

    subgraph Rotation seulement
        F1["Insertion des vis"]
        F2["Foret du mandrin"]
        F3["Percer de l'acier ou du bois"]
        F4["Foret de percage pour l'acier"]
        F5["Foret de percage pour le bois"]
    end

    G["Adaptateur pour tige fine (Tige SDS plus)"] --> H["Adaptateur pour tige fine (Tige SDS plus)"]
    I["Utiliser pour les travaux redressés"] --> J["Capuchon anti poussière"]
    K["Collecteur à poussière (B)"] --> L["Collecteur à poussière (B)"]
    M["Raccord de queue conique"] --> N["Clavette"]
    O["Marteau de perceuse à percussion (tige SDS-plus)"] --> P["Marteau de perceuse à percussion (tige SDS-plus)"]
    Q["Mandrin porte-foret (13 VLRB-D)"] --> R["Vis spéciale"]
    S["Porte-mandrin"] --> T["Porte-mandrin"]
    end

    H --> U["Output to motor with arrow"]
    I --> U
    J --> U
    L --> U
    N --> U
    P --> U
    Q --> U
    R --> U

- Percer des trous dans du béton ou un carreau Foret de perçage (Tige fine)

Foret de perçage (Tige fine)				Adaptateur pour tige fine
dia. extérieur Longueur effective Longueur totale			No. de code No.	de code
1/8" 1-25/32"(3.4 mm) (45 mm) (90 mm)			306369	306370
9/64" 1-25/32"(3.5 mm) (45 mm) (90 mm)			306368

Foret de perçage SDS-plus

Dia. extérieur	Longueur totale	Longueur effective	No. de code
5/32" (4.0 mm)	4-5/16" (110 mm)	2" (50 mm)	303571
3/16" (5.0 mm)	4-5/16" (110 mm)	2" (250 mm)	303575
	6-5/16" (160 mm)	4" (100 mm)	303578
7/32" (5.5 mm)	4-5/16" (110 mm)	2" (50 mm)	303576
1/4" (6.5 mm)	6-5/16" (160 mm)	4" (100 mm)	303581
9/32" (7.0 mm)	6-5/16" (160 mm)	4" (100 mm)	303582
5/16" (8.0 mm)	6-5/16" (160 mm)	4" (100 mm)	303584
11/32" (8.5 mm)	6-5/16" (160 mm)	4" (100 mm)	303585
3/8" (9.0 mm)	6-5/16" (160 mm)	4" (100 mm)	303586
15/32" (12.0 mm)	6-1/2" (166 mm)	4" (100 mm)	303591
	10-1/4" (260 mm)	7-7/8" (200 mm)	303606
1/2" (12.7 mm)	6-1/2" (166 mm)	4" (100 mm)	303593
9/16" (14.0 mm)	6-1/2" (166 mm)	4" (100 mm)	303595
19/32" (15.0 mm)	6-1/2" (166 mm)	4" (100 mm)	303598
5/8" (16.0 mm)	6-1/2" (166 mm)	4" (100 mm)	303599
	10-1/4" (260 mm)	7-7/8" (200 mm)	303611
21/32" (17.0 mm)	6-1/2" (166 mm)	4" (100 mm)	303601
3/4" (19.0 mm)	10-1/4" (260 mm)	7-7/8" (200 mm)	303613
3/4" (20.0 mm)	10" (250 mm)	7-7/8" (200 mm)	303614
7/8" (22.0 mm)	10" (250 mm)	7-7/8" (200 mm)	303615

	No. de code
Capuchon antipoussière	971787
Collecteur à poussière (B)	306885

- Perçage de trous d'ancrage Foret de perçage (queue conique) Raccord de queue

Dia. externe	No. de code
7/16"(11 mm)	944460
1/2"(12.3 mm)	944461
1/2"(12.7 mm)	993038
9/16"(14.3 mm)	944462
9/16"(14.5 mm)	944500
11/16"(17.5 mm)	944463
7/8"(21.5 mm)	944464

Tupe de cône	No. de code	Foret de perçage utilisé
Cône Morse(No. 1)	303617	Foret de perçage utilisé (queue conique)	7/16" (11 mm)
			1/2" (12.3 mm)
			1/2" (12.7 mm)
			9/16" (14.3 mm)
			9/16" (14.5 mm)
			11/16" (17.5 mm)
Cône Morse(No. 2)	303618 7/8"	Foret de perçage utilise (quête conique)
Cône en A	303619	Le raccord de queue conique pour cône en forme de A ou B est fourni en tant qu'accessoire en option, mais le foret de perçage qui lui correspond n'est pas fourni.
Cône en B	303620

Clavette: No. de code 944477

- Forage de trous dans le béton Marteau de perceuse à percussion

Capacité No. de code

2.5-13mm 303332

- Mise en place de la fixation Raccord de mise en place de la fixation (pour Marteau rotatif)

Dimension de l'ancrage (6.3 mm) (8 mm) (9.5 mm)	W 1/4" W 5/16" W 3/8"
Longueur totale	10-1/4" 10-1/4" (260 mm) (260 mm) (160 mm) (260 mm)
No. de code 302	976 302975 303621 302974

Dimension de l'ancrage (6.3 mm) (8 mm) (9.5 mm)	W 1/4" W 5/16" W 3/8"
Longueur totale	10-1/4" 10-1/4" (260 mm) (260 mm) (160 mm) (260 mm)
No. de code. 302979 302978 303622 302977

Raccord de mise en place dela fixation (pour Marteau)

Dimension de l'ancrage	No. de code
W1/4"(6.3 mm)	971794
W5/16"(8 mm)	971795
W3/8"(9.5 mm)	971796
W1/2"(12.7 mm)	971797
W5/8"(15.9 mm)	971798

Dimension de l'ancrage	No. de code
W1/4"(6.3 mm)	971799
W5/16"(8 mm)	971800
W3/8"(9.5 mm)	971801
W1/2"(12.7 mm)	971802
W5/8"(15.9 mm)	971803

● Travail de démolissage Pointe de broyage

Type	Longueur totale	No. de code
Rond	10" (250 mm)	303046

● Enfoncement de vis Perçage de l'acier ou du bois

Vis spéciale	981122
Mandrin porte-foret	321814
Porte-mandrin	303623

REMARQUE:

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
