ISOSPLIT CONDENS F 24 E - Chaudière à condensation SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à condensation
Caractéristiques techniques principales	Chaudière à gaz, système de chauffage central, production d'eau chaude sanitaire
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	700 x 400 x 300 mm
Poids	30 kg
Compatibilités	Compatible avec les systèmes de chauffage central existants
Tension	230 V
Puissance	24 kW
Fonctions principales	Chauffage, production d'eau chaude, régulation automatique
Entretien et nettoyage	Vérification annuelle recommandée, nettoyage des filtres et des échangeurs de chaleur
Pièces détachées et réparabilité	Disponibilité des pièces détachées, réparabilité facilitée par un accès aisé aux composants internes
Sécurité	Système de sécurité intégré, protection contre la surchauffe et les fuites de gaz
Informations générales utiles	Installation par un professionnel recommandée, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - ISOSPLIT CONDENS F 24 E SAUNIER DUVAL

Comment réinitialiser ma chaudière SAUNIER DUVAL ISOSPLIT CONDENS F 24 E ?

Pour réinitialiser votre chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle. Attendez quelques secondes jusqu'à ce que l'écran revienne à l'état normal.

Que faire si la pression de l'eau est trop basse ?

Si la pression est inférieure à 1 bar, ouvrez le robinet de remplissage situé sous la chaudière pour ajouter de l'eau jusqu'à atteindre une pression de 1 à 1,5 bar.

Pourquoi ma chaudière ne produit-elle pas d'eau chaude ?

Vérifiez si le thermostat est correctement réglé. Assurez-vous également que le mode de fonctionnement est bien en position 'Eau chaude'. Si le problème persiste, il peut être nécessaire de contacter un technicien.

Comment dépanner un code d'erreur sur l'écran de la chaudière ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Chaque code a une signification spécifique et des étapes de dépannage associées.

Ma chaudière fait-elle trop de bruit, que dois-je faire ?

Un bruit excessif peut être causé par des bulles d'air dans le circuit de chauffage. Purgez les radiateurs pour éliminer l'air. Si le bruit persiste, contactez un professionnel.

Comment puis-je maintenir ma chaudière SAUNIER DUVAL ISOSPLIT CONDENS F 24 E en bon état ?

Il est recommandé de faire entretenir votre chaudière par un professionnel au moins une fois par an pour vérifier le bon fonctionnement et nettoyer les composants internes.

Quelle est la température idéale à régler sur mon thermostat ?

La température idéale dépend de vos préférences, mais généralement, une température de 20°C est confortable pour la plupart des pièces.

Que faire si ma chaudière se met en mode sécurité ?

Si votre chaudière se met en mode sécurité, vérifiez les niveaux de pression et la température. Si tout semble normal, réinitialisez la chaudière. Si le problème persiste, contactez un technicien.

Puis-je installer moi-même la chaudière SAUNIER DUVAL ISOSPLIT CONDENS F 24 E ?

Il est fortement conseillé de faire installer la chaudière par un professionnel qualifié pour garantir la sécurité et le bon fonctionnement de l'appareil.

MODE D'EMPLOI ISOSPLIT CONDENS F 24 E SAUNIER DUVAL

Notice d'emploi et manuel d'installation

ISOSPLIT

CONDENS

ISOSPLIT CONDENS F 24/30 E

ISOSPLIT CONDENS F 30/35 E

Saunier Duval

SAUNIER DUVAL you offre une garantie pieces de 2 ans à compter de la date de mise en service de votre chaudière.*

La Station Technique Agreeée Saunier Duval France de votrechioix, composée de professionnels qualifiés régulièrement formés sur nos produits, effectuera rapidement et gratuitemment la mise en service de votre chaudière sur simple demande de votre part.

Cette mise en service intervient après l'établissement d'un Certificat de Conformité par le professionnel ayant réalisé l'installation de votre chaudière.

Pour obtenir la liste des Stations Techniques Agréées Saunier Duval de votre département,

• Rendez-vous sur le site Internet www.saunierduval.fr, rubrique « Trouver un professionnel » :

Cochez « Stations Techniques Agregées » et saisissez le numéro de votre département. La liste compte apparaitra alors.

• Ou contactez-nous sur notre ligne conseil particuliers :

LIGNE CONSEIL PARTICULIERS

N^ Indigo

0820 20 0821

0,09 € TTC / MN

Du lundi au vendredi de 8h à 18h00

• Merci de vous reporter au chapitre «Garantie constructeur / Responsabilité» de la notice d'emploi pour connaître les modalités d'application de cette garantie.

Notice d'emploi

Table des matieres

1 Généralités 2
2 Conservation des documents. 2
3 Sécurité 2
3.1 Que faire si vous sentez une odeur de gaz ? 2
3.2 Consignes de sécurité et prescriptions 3
4 Garantie constructeur / Responsabilité 4
5 Utilisation prévue de l'appareil 5
6 Entretien courant 5
7 Recyclage 5
8 Utilisation de l'appareil 6
8.1 Tableau de bord 6
8.2 Afficheur 6
8.3 Mise en service 7
8.4 Fonctionnement sans thermostat d'ambiance 7
8.5 Fonctionnement avec thermostat d'ambiance 8
8.6 Mise hors service 17
9 Diagnostic de pannes 18
10 Protection contre le gel 19
10.1 Protection de la chaudière contre le gel 19
10.2 Protection de l'installation contre le gel 19
11 Maintenance / Servicefulness 19

1 Généralités

La chaudière ISOSPLIT CONDENS est un apparéil dont la technologie, dite à condensation, permet de récapérer l'essentiel de la chaleur présente dans les produits de combustion.

Gráce à ce principe de fonctionnement, la chaudière consomme moins d'énergie et minimise considérablement les taux de rejets dans l'atmosphère des NOx et CO2.

La chaudière ISOSPLIT CONDENS est à double service (chauffage + eau chaude micro-accumulée).

Ce modèle de chaudière, de type étanche, est équipé d'un dispositif de prise d'air et dévacuation des produits de combustion appelé «ventouse». Ce dispositif permet dinstaller l'appareil dans n'importequelle piece. En cas de mauvais fonctionnement ou d'obstruction de la ventouse, un pressostat arrêté le fonctionnement de l'appareil.

Le thermostat d'ambiance programmable sans fil livre avec l'appareil assure un comfort chauffage personnelisé selon les souhaits, les habitudes et les périodes d'occupation de l'utilisateur.

Grâce à la programmation et à la régulation de ce thermostat, il peut économiser jusqu'à 25% de ses consommations (soit environ 2 à 3 heures de chauffage par jour).

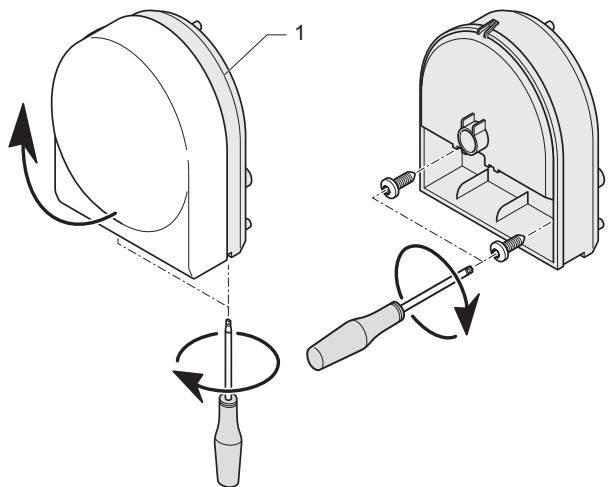

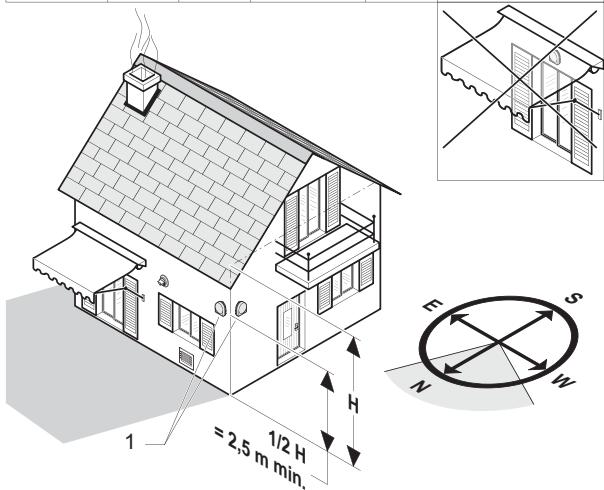

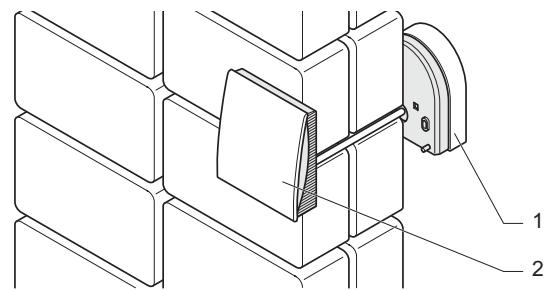

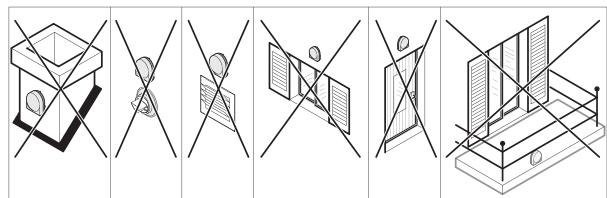

La sonde extérieure sans fil est livrée de série avec l'appareil.

L'installation et la première mise en fonctionnement de l'appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l'installation et de la mise en fonctionnement selon la règlementation en vigueur.

Il convient également de faire appel à un professionneliel qualifié pour l'entretien et les réparations de l'appareil ainsi que pour tout réglage concernant le gaz.

Différents accessoires ont été spécialement développés par Saunier Duval pour votre apparéil en fonction des caractéristiques particulières de votre installation.

Pour obtenir une liste détaillée, n'hésitez pas à consulter votre revendeur habitual ou le site www.saunierduval.fr.

2 Conservation des documents

• Veuillez conserve rce manuel ainsqu que tous les documents qui I'accompagn et portee de main afin de pouvoir les consulter en cas de necessitiese.

Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions duprésent manuel.

3 Sécurité

3.1 Que faire si vous sentez une odeur de gaz?

• Ne pas allumer ni étèindre la lumière.
• Ne pas actionner d'interrupteur électrique.
• Ne pas utiliser le téléphone dans la zone à risque.
• Ne pas allumer de flamme vivie (par exemple, un briquet ou une allumette).
• Ne pas fumer.

• Fermer le robinet de gaz.
  Ouvrir portes et fenêtes.

• Avertir les autres occupants de l'habitation.
  Informer la compétie de gaz ou votre professionnelnel qualifié.

3.2 Consignes de sécurité et prescriptions

Suivez impératifement les consignes de sécurité et les prescriptions suivantes :

• N'utilisez pas d'aerosols, de solvants, de détergents à base de chloré, de peinture, de colle, etc. à proximité de l'appareil.
  Dans des conditions défavorables, ces substances peuvent s'avérer corrosives même pour l'installation d'évacuation des fumées.
• N'utilisez pas et n'entreposez pas des matériaux explosifs ou facilement inflammbables (par exemple, de l'essence, de la peinture, etc.) dans la pièce où se trouve l'appareil.
• Ne mettez enaucun cas hors service les dispositifs de sécurité et ne tentez aucune manipulation sur ces dispositifs sous peine d'entraîner un dysfonctionnement.
• N'apportez pas de modifications :
• à l'appareil,
• à l'environnement de l'appareil,
• aux conduites d'eau, d'air, de gaz et d'électricité,
• aux conduits d'évacuation des fumées.
• N'effectuez jamais vous-même d'opérations de maintenance ou de réparation sur l'appareil.

• En cas de fuite d'eau, fermez immédiatement l'arrivée d'eau froide de l'appareil et faites réparer la fuite par votre professionnelnel qualifié.

• N'abîmez ou n'enlevez pas les scellés apposés sur les composants. Seuls les professionnelles du Service ÀpRES-Vente Saunier Duval sont autorisés à apporter des modifications aux composants scellés.

• Ne modifiez pas les conditions techniques et architecturales à proximé de l'appareil, dans la mesure où celles-ci peuvent exercer une influence sur la sécurité du fonctionnement de l'appareil.

Par exemple :

Les ouvertures situées sur les faces extérieures et destinées à l'amnéé d'air et à l'évacuation des fumées doivent toujours rester dégagées.

Veillez à 0ter, par exemple, les objets utilisés pour recouvrir les ouvertures pendant des travaux effectuels sur les façades extérieures.

Attention!

Nos you recommendons d'être vigilants lors du réglage de la température de l'eau chaude :

I'eau peut être très chaude à la sortie des robinets deuisage.

4 Garantie constructeur / Responsabilité

Merci d'avoir choisi Saunier Duval Eau Chaude Chauffage, premier constructeur français de chaudières murales au gaz.

La chaudière qui vous a été installée par un professionnel qualifié (1), a fait l'objet de nombreux contrôle qualitatifs.

Ce dernier est à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil, aux arrivées et aux evacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées. Toutefois, afin que vous puissiez bénéficier au moins des ses performances, votre chaudière, sitôt installée, devra impérativement faire l'objet d'une mise en service consolidant en des contrôleles de fonctionnement de la chaudière et réglages spécifique à l'installation sur laquelle elle est raccordée.

La Station Technique Agrée Saunier Duval France de votre choix, composée de professionnels qualifiés régulièrement formés sur nos produits, effectuera rapidement et Gratisement cette mise en service sur simple demande de votre part. Ces contrôle sonttant effectuels, la S.T.A. transmettra à nos services la «demande de garantie».

Assurez-vous que cela a bien eté fait, cet enregistrement nous permettra de vous envoyer, par courrier, votre carte de garantie.

Saunier Duval yous offre une garantie
pièces de DEUX ANS (et de CINQ ANS
sur l'échangeur chauffage exclusivement),
à compter de la date de mise en
service de votre chaudière, qui couvre
tot remplacement de piece reconnue

défectueuse, à l'exclusion des frais de main-d'oeuvre et de déplacement.

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voire plus si nécessaire (conformément à la circulaire ministerielle du 09/08/78). Nous nous engageons, en conséquence, à réparer ou à replacer purement et simplement les pièces reconnues défectueuses à l'origine, après retard en nos usines pour examen.

La réparation des pieces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de cette-ci.

La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de détérioration de la chaudière resultant d'un usage anormal ou abusif, d'une insuffisance d'entretien, d'une inadaptation au gaz utilisé.

Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières figurant sur la notice d'installation (article 1792-4 Loi 78-12 du 4/01/78) ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.

La garantie pièces constructeur ne couvre pas :

• les déteriorations consécutives à des modifications de la nature ou de la pression inadéquate ou irrégulière de l'eau ou du gaz, de la qualité de l'eau (teils que par exemple, calcaire, entartrage, embouage...) ou à un changement de caractéristiques de la tension électrique d'alimentation.
• les interventions effectuees par d'autres entreprises que celles specialement qualifiées.

(1) Certificat de conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnel qualifié ayant réalisé l'installation de votre chaudière est tenu d'étabir un certificat de conformité approuvé par les ministres charges de la construction et de la sécurité du gaz :

• de modulo 2 après réalisation d'une installation de gaz neue ou déplacement de chaudière
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

5 Utilisation prévue de l'appareil

Les apparèils Saunier Duval sont fabriqués conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur.

La chaudière ISOSPLIT CONDENS est spécialement destinée à la production d'eau chaude en utilisant l'énergie du gaz. Toutte autre utilisation est considérée comme inadéquate et interdite.
Le fabricant ne sera enaucun cas tenu responsable des dommages ou dégàts résultat d'une utilisation étrangère à l'objet auquel est destiné l'appareil.

Tout risque est supporté intégralement par l'utilisateur.

La notion d'utilisation prévue englobe également le respect des instructions de la notice d'emploi, du manuel d'installation et de tous les documents d'accompagnement ainsi que le respect des conditions d'installation et d'entretien.

6 Entretien courant

• Nettoyez l'habillage de l'appareil à l'aide d'un chiffon mouillé à l'eau savonneuse.
• N'utilisez pas de produit abrasif ou de nettoyage car ceux-ci pouraient abîmer le revêtement ou les pièces en plastique.

7 Recyclage

L'appareil se compose en grande partie de matériaux recyclables. L'emballage, l'appareil ainsi que le contenu du colis ne doit pas etre jetés avec les ordures menagères mais etre éliminés conformément à la réglementation en vigueur.

8 Utilisation de l'appareil

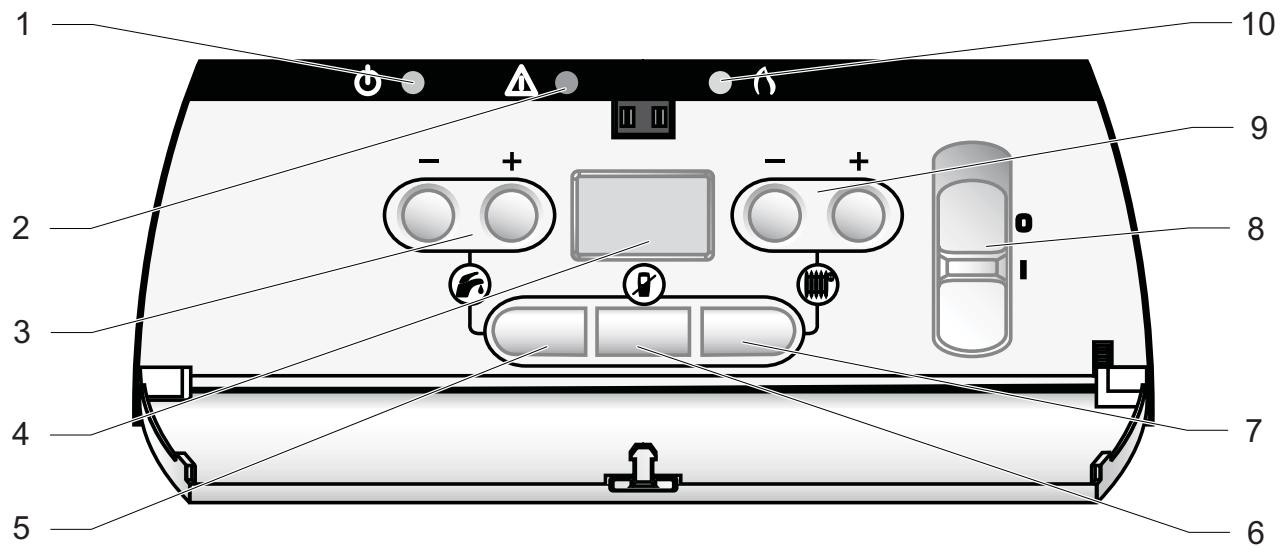

8.1 Tableau de bord

Legende

1 Indicateur de fonctionnement
2 Indicateur d'anomalie
3 Réglage de la température de l'eau du circuit sanitaire
4 Afficheur
5 Activation du mode de fonctionnement sanitaire
6 Activation/désactivation du thermostat d'ambiance

7 Activation du mode de fonctionnement chauffage
8 Interrupteur marche/arrêt
9 Réglage de la température de l'eau du circuit chauffage
10 Indicateur de fonctionnement du brûleur

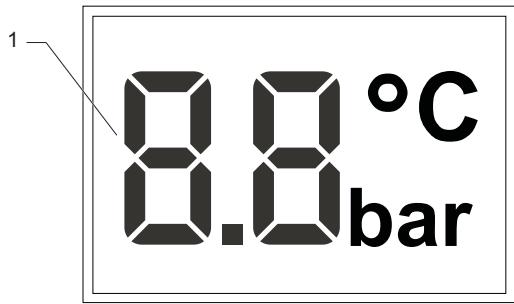

8.2 Afficheur

8.8bar affiche la pression du circuit chauffage

s'affiche lors du réglage de la température de l'eau du circuit sanitaire et chauffage

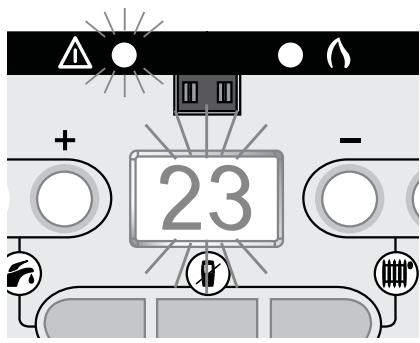

s'affiche si une anomalie est détectée sur l'appareil (numéro du code défaut)

Legendre

1 Affichage multifonction

8.3 Mise en service

Assurez-vous que:
- l'appareil est alimenté électriquement,
- le robinet gaz est ouvert,
- le robinet d'eau froide est ouvert.
- Poussez l'interrupteur marche/arrêt en face du symbole «l».

L'afficheur et l'indicateur de fonctionnement du tableau de bord s'allument.

L'appareil est prêt à fonctionner.

Indicateur de fonctionnement :

• Vert fixe : apparéil en fonctionnement

Indicateur d'anomalie :

• Rouge clignotant : signal d'anomalie (voir chapitre «Diagnostic de pannes»)

8.4 Fonctionnement sans thermostat d'ambiance

• Appuyez sur la touche sous le symbole du tableau de bord pour désactiver le thermostat d'ambiance. La touche s'éclaire.

Important : les réglages réalisés sur le tableau de bord ne sont pas répercutés sur le thermostat d'ambiance.

8.4.1 Choix du mode de fonctionnement

Appuyez sur la touche du côté pour activer le mode de fonctionnement sanitaire. La touche s'éclaire.
Appuyez sur la touche du côté pour activer le mode de fonctionnement chauffage. La touche s'éclaire.

+ Chauffage + eau chaude

Chauffage seul

Eau chaude seule

8.4.2 Réglage de la température de l'eau du circuit sanitaire

• Appuyez sur la touche ou du côté pour régler la température de l'eau du circuit sanitaire.

R.	Température de l'eau (°C)
min.	38
max.	60

Remarque :

Un appui bref sur une des touches ou du cote fait apparaitre la valeur de la températurecisionie precedemment.

8.4.3 Réglage de la température de l'eau du circuit chauffage

• Appuyez sur la touche ou du côté pour régler la température de l'eau du circuit chauffage.

Témperature de l'eau (°C)
min.	22
max.	80

Remarque :

Un appui bref sur une des touches ou du cote fait apparaitre la valeur de la températurecisionie precedemment.

8.5 Fonctionnement avec thermostat d'ambiance

• Appuyez sur la touche sous le symbole du tableau de bord pour activer le thermostat d'ambiance. La touche s'estint.

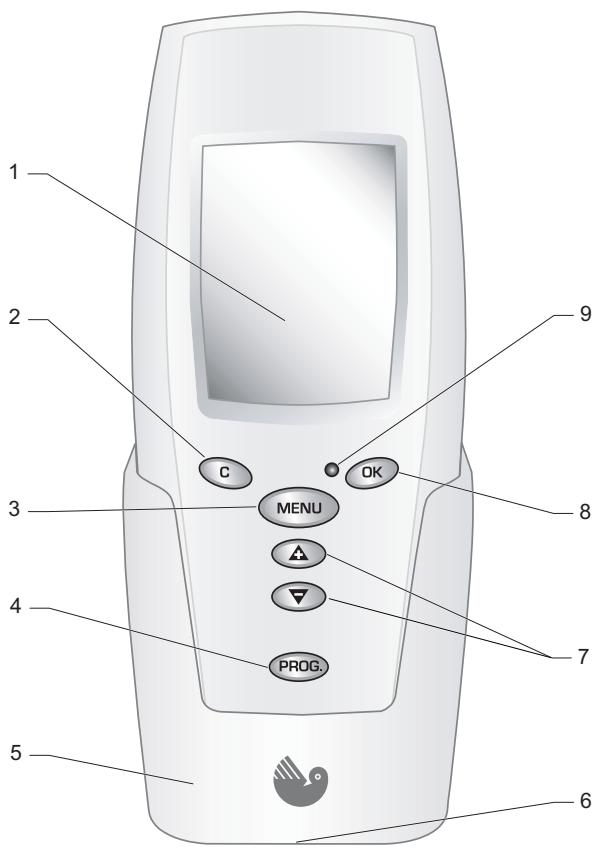

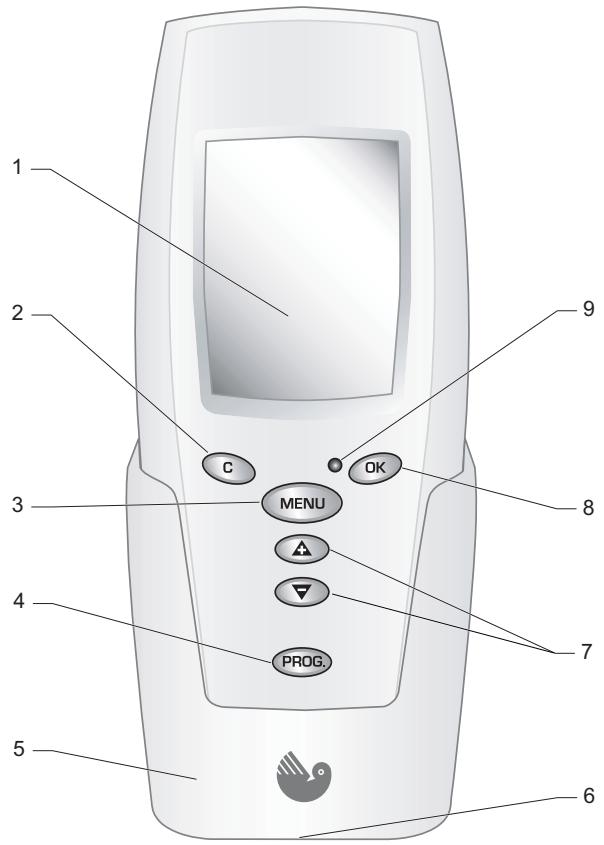

8.5.1 Thermostat d'ambiance

Legende

1 Afficheur
2 Retour menu précédent
3 Accès aux menus
4 Programme activé/désactivé
5 Socle mural
6 Prise d'alimentation secteur
7 Défilament haut et bas
8 Validation
9 Indicateur d'anomalie

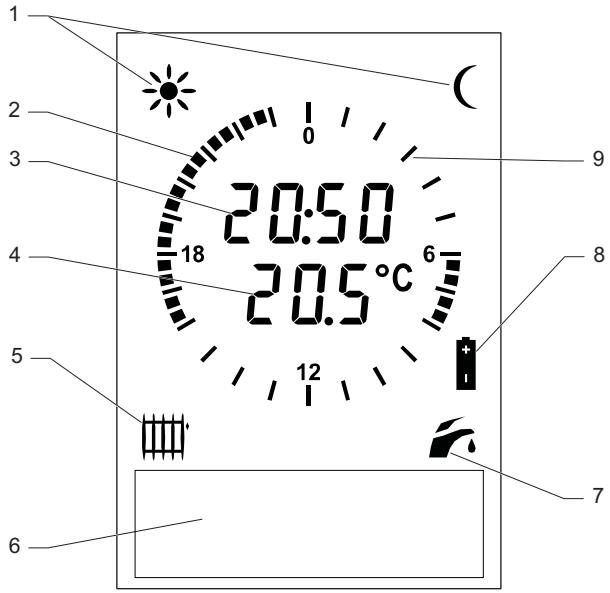

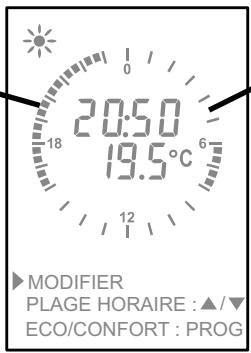

8.5.2 Afficheur

Legendre

1 Indicateur du niveau de températe en cours CONFORT ou ECO (
2 Plage horaire attribuée à la température CONFORT
3 Affichage de l'heure
4 Affichage de la température ambiente de la pierce (*)
5 Indicateur du mode de fonctionnement chauffage
6 Descriptif d'anomalie
7 Indicateur du mode de fonctionnement sanitaire
8 Indicateur d'usure des piles
9 Plage hora attribuée à la température ECO

(*) Attention : la valeur de la température ambiente de la piece peut varier lorsque l'on tient le thermostat dans la main.

8.5.3 Accès aux réglages du thermostat d'ambiance

Réglages essentiels du thermostat d'ambiance sans fil :

A - Réglage de l'heure
B - Réglage de la date

Les fonctions du thermostat d'ambiance à programmation hebdomadaire vous permettent :
C - D'activer ou de désactiver la fonction chauffage.
D - De disposer d'un programme hebdomadaire standard en activant le programme préétabli en usine.
E - De déroger temporairement au programme en cours, en augmentant ou en baissant la température à tout moment de la journée.
F - D'établit un programme personnalisé pour chaque jour de la période avec 2 niveaux de températures :

• Température CONFORT pour les heures où vous étés prênts par exemple.
• Température ECO pour les nuits ou lorsque vous âtes absent par exemple.

G - De bénéficier, 24H/24H, d'une seule et même température en désactivant le programme initial.
H - De partir en vacances en déterminant la température souhaitée selon vos dates de départ et de return.
I - De besoin la température de votre eau chaude sanitaire. Toutefois, en ne dépassant pas la valeur de 50^ , vous vous assurez une consommation gaz réduite.
J - D'éviter la modification intempésive de vos réglages par le verrouillage des touches du thermostat.
K - De vous signaler une anomalie dans le fonctionnement de l'appareil et de vous indiquer la marche à suivre.

et

Réglages de l'heure et de la date

Déroulement des opérations :

Notez qu'a tout moment une impulsion sur la

touche C fait revenir à l'etape précédente.

1 - Accès au menu utilisé

Appuyez sur

MENU

pour faire apparaitre le menu suivant :

REGLER T° CONFORT

REGLER T° ECO

PROGRAMME

REGLER EAU CHAUBE

CHAUFFAGE M/A

VACANCES

REGLER HEURE

REGLER DATE

2 - Réglage de l'heure

Utilisez les touches

pour selectionner le menu "Régler heures":

REGLER HEURE

OK

17:23

OK

3 - Réglage de la date

Utilisez les touches

pour selectionner le menu "Regler date":

REGLER DATE

OK

MAR 14/JAN/

OK

Activation/Désactivation de la fonction chauffage

Appuyez sur

MENU

pour sélectionner le menu

"Chauffage M/A":

PROGRAMME

REGLER EAU CHAUBE

CHAUFFAGE M/A

OK

1 - Activation du chauffage

CHAUFFAGE M/A

OK

ARRET

MARC

2 - Désactivation du chauffage

CHAUFFAGE M/A

Activation du programme initial

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Activation du programme hebdomadaire

Effectuez une impulsion sur PROG, le Thermostat d'Ambiance presente cet affichage :

• Chaque impulsion sur PROG, inverse le mode ACTIF ou INACTIF

ou

• Lorsque le mode ACTIF apparait, attendez 5 secondes, l'afficheur revient à sa position normale et valide automatiquement le choix.

2 - Accès au programme initial

Appuyez sur

MENU

pour sélectionner le menu

"Programme":

REGLER T° CONFORT

REGLER T° ECO

PROGRAMME

OK

▶PROGRAMME→

OK

PROGRAMME INITIAL

OK

LUNDI

• Quittez le menu en appuyant sur ce qui active le programme hebdomadaire standard prétabli en usine :

Du lundi au vendredi

Dérogation-temporaire au programme hebdomadaire

• Une impulsion sur l'une des touches de défilament fait apparaitre le menu de réglage de température ambiente :

REGLER T° AMBIANTE

REGLERToAMBIANTE

20^ C

VALIDER PAR

Ce réglage s'annule automatiquementès que le programme change de niveau de température Eco/Confort

Réglage du programme hebdomadaire personnelisé

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Activation du programme hebdomadaire

• Effectuez une impulsion sur PROG, le Thermostat d'Ambiance présente cet affichage :

• Chaque impulsion sur PROG, inverse le mode ACTIF ou INACTIF.

• Lorsque le mode ACTIF apparait, attendez 5 secondes, l'afficheur revient à sa position normale et valide automatiquement le choix.

2 - Accès au menu utilisateur

• Appuyez sur MENU pour faire apparaftre le menu suivant :

REGLER TO CONFORT REGLER TO ECO PROGRAMME

3 - Réglage de la température comport

REGLER T° CONFORT

(permet de régler la température souhaïée dans la journée)

4 - Réglage de la température éco

REGLERTo ECO

(permet de régler la température souhaïée la nuit ou en cas d'absence)

5 - Programme

PROGRAMME

permét d'attribués des plages horaires auxtempératures confort ou éco)

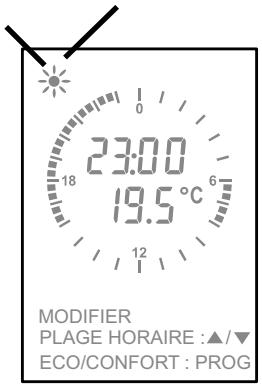

Les carres indiquent les plages horaires pendant lesquelles la chaudière fournir une température CONFORT (ex.: 19,5°C entre 16H00 et 23H00 et entre 6H00 et 8H00).

Les blancs indiquent les plages horaires pendant lesquelles la chaudière fournira une température ECO (ex.: 16,5°C entre 8H00 et 16H00 et entre 23H00 et 6H00).

Appuyer sur PROG pour passer de la température CONFORT à ECO.

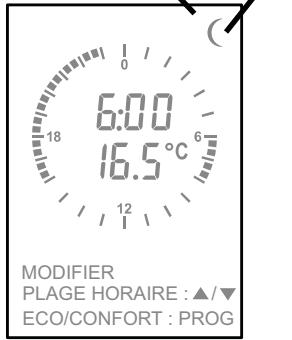

Ce symbole indique le mode autorisant l'ajout des plages de fonctionnement à température dite CONFORT (carrés noirs) à l'aide des touches / .

Exemple: dans le cas de figure ci-contre, chaque appui sur Ajoute un carré à partir de 23 H, ce qui correspond à 30 min. de chauffe supplémentaires à 19,5°C.

Ce symbole indique le mode autorisant la suppression de carrés noirs pourmettre en place desplages de fonctionnement à température dite ECO à l'aide des touches /

Exemple : dans le cas de figure ci-contre, chaque appui sur ajoute un blanc a partir de 6 H, ce qui correspond a 30 min. supplémentaires à 16,5^

• Appuyez sur OK pour valider vos paramétrages du jour.
• Procedez de la même manière pour chacun des jours de la semaine ou utilisez la duplication comme expliqué ci-dessous.

Duplication de programme

• Pour gagner du temps, vous avez la possibilité de copier votre paramétrage vers un autre jour par le menu :

Réglages des températures chauffage hors mode Programme

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche fait revenir à l'étape précédente.

1 - Désactivation du programme hebdomadaire

• Chaque impulsion sur PROG active ou désactive le mode programme :

• Conservez la position INACTIF. Au bout de 5 secondes, l'afficheur revient à sa position normale et valide automatiquement ce besoin.

2 - Accès au menu utiliser

Appuyez sur MENU pour faire apparaitre le menu suivant : REGLER T° AMBIANTE

3 - Réglage de la température ambiente

REGLER T° AMBIANTE

MENU

pour faire apparaitre le menu suivant :

REGLER T° AMBIANTE

(permet de régler la température souhaïée en permanence)

Programme vacancies

1 - Accès au menu utiliser

Appuyez sur

MENU

pour faire apparaitre le menu suivant :

REGLER EAU CHAUBE CHAUFFAGE M/A

VACANCES

2 - Activation du programme vacances

• Déterminez les températures souhaitées selon vos dates de départ et de return.

VACANCES -

DATE DEPART
DATE RETOUR
T° VACANCES
ANNULATION

OK

Réglages de la température de l'eau chaude

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche fait revenir à l'étape précédente.

1 - Accès au menu utiliser

• Appuyez sur

MENU

pour faire apparaitre le menu suivant :

REGLER T° ECO PROGRAMME

REGLER EAU CHAUBE

2 - Réglage de la température de l'eau chaude

▶ REGLER EAU CHAUBE —> (permét de régler l'eau chaude à la température souhaitée)

50°C

Verrouillage/déverrouillage des touches du thermostat

L'appui simultané sur les touches

pendant 3 secondes permet de verrouiller les touches du thermostat d'ambiance.

Appui pendant 3 s

• Procedez de même pour déverrouiller.

Indicateurs d'anomalies

• En cas d'eventuelle anomalie les voyants rouges

clignotent et un pictogramme s'affiche sur le thermostat d'ambiance :

ere et le thermostat d'ambiance

• Appuyez sur la touche

du thermostat d'ambiance :

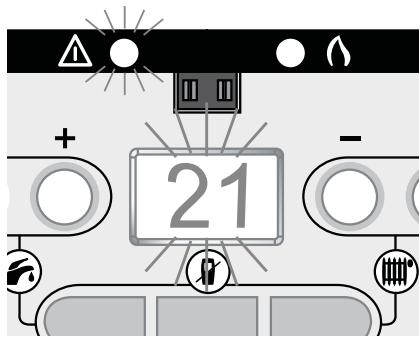

1 - Vous pouvez intervenir

• Le thermostat d'ambiance vous indique la marche à suivre :

L'écran de la chaudière affiche en même temps le code correspondant au defaulted :

2 - Notre S.A.V. doit intervenir

• Le thermostat d'ambiance vous invite à appeler votre service après-vente en lui indiquant le code défaut qui clignote sur la chaudière pour faciliter son diagnostic.

L'écran de la chaudière affiche en même temps le code correspondant au defaulted :

8.5.4 Glossaire du menu utiliser

Régler T° ambiente	Réglage de la température ambiente lorsque le programme n'est pas activé (Programme inactif).
Régler T° comport	Réglage de la température de comport pendant les périodes déterminées dans le menu “Programme”.
Régler T° éco	Réglage de la température réduite pendant les périodes déterminées dans le menu “Programme”.
Programme	Attribution des plages horaires de fonctionnement à température comport et éco pour chaque jour de la semaine. Le matin, il est par exemple recommendé de démarrer le chauffage environ 1 heures avant de se lever.
T° extérieure	Affichage de la température extérieure lorsque une sonde extérieure est installée.
Régler eau chaude	Réglage de la température d'eau chaude.
Chauffage M/A	Marche ou Arrêt du chauffage Marche = Eau chaude sanitaire + chauffage Arrêt = Eau chaude sanitaire seule Selon T° ext. = S'affiche lorsqu'une sonde extérieure est connectée. En sélectionnant “Selon T° ext.” , la chaudière coupe automatiquement le chauffage)dès lors que la température dépasse 18°C (réglage usine).
Régler T° radiateur ou Régler T° plancher	S'affiche si votre installeraur a choisi la consigne “manuelle” dans le menu “régulation chauffage” du menu “installateur”.
Vacances	Réglage de la température ambiente pendant une période d'absence.
Régler l'heure	Réglage de l'heure.
Régler date	Réglage de la date.

8.6 Mise hors service

• Poussez l'interrupteur marche/arrêt en face du symbole «O».

L'afficheur et l'indicateur de fonctionnement s'éteignent.

L'appareil n'est plus alimenté electriquement.

Nos you recommendons de fermer l'alimentation en gaz de l'installation en cas d'absence prolongée.

9 Diagnostic de pannes

En cas d'anomalie :

• Un code défaut apparaît sur l'afficheur du tableau de bord.
• L'indicateur d'anomalie du tableau de bord clignote en rouge.
• Un symbole défaut apparait sur l'afficheur du thermostat d'ambiance.
• L'indicateur d'anomalie du thermostat d'ambiance clignote en rouge.

Attention! N'essayez jamais de procéder vous-même à l'entretien ou aux réparations de votre apparéil et ne remettez l' apparéil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.

Symbole et code défaut	Cause possible	Solution
L'appareil)cesse de fonctionner.	Coupure de courant électrique	Vérifiez qu'il n'y a pas de coupure du réseau électrique et que l'appareil est correctement branché. Dès que l'alimentation électrique est rétable, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié.
code 01, 04	Défaut d'allumage	Mettez l'appareil hors service. Attendez 5 secondes puis remettez l'appareil en service. Si le défaut persiste, contactez un professionnel qualifié.
code 02, 03	Défaut d'extraction ou de l'aspiration de l'air	Le système de sécurité interrompt le fonctionnement de l'appareil. Mettez l'appareil hors service. Attendez 5 secondes puis remettez l'appareil en service. Si le défaut persiste, contactez un professionnel qualifié.
code 05	Défaut de surchauffe	Contactez un professionnel qualifié.
L'indicateur de pression clignote et affiche une pression ≤ 0.5 bar.	Manque d'eau dans l'installation	Ouvrez le robinet placé sous l'appareil jusqu'à obtenir une pression entre 1 et 2 bar sur l'indicateur. Si le replissage avait été renouvelé trop souvent, il pourrait eventuellesment s'agir d'une fuite dans votre installation. Dans ce cas, contactez un professionnel qualifié afin qu'il effectue un contrôle de l'appareil.
L'indicateur de pression clignote et affiche une pression ≥ 2.7 bar.	Trop d'eau dans l'installation	Purgez un radiateur pour réduire la pression du circuit chauffage ou contactez un professionnel qualifié.
	Autres défauts	Contactez un professionnel qualifié.

10 Protection contre le gel

10.1 Protection de la chaudière contre le gel

En cas de risque de gel,procédez comme suit：

Assurez-vous que la chaudière est alimentée électriquement et que le gaz arrive bien à la chaudière.
- Sélectionnez le mode vacances sur le thermostat d'ambiance.

Le système de protection contre le gel commande la mise en fonctionnement de la chaudière lors que la température dans le circuit chauffage descend en dessous de 4^ . La chaudière s'arrêtedes que la température de l'eau contenu dans le circuit chauffage atteint 16^

10.2 Protection de l'installation contre le gel

Le thermostat d'ambiance assure une protection contre le gel en maintainant une température de 6^ minimum dans la piece où il se situe.

Cette protection est assurée par le thermostat d'ambiance tant qu'il est actif, c'est-à-dire que le bouton de la chaudière ne doit pas etre allumé et que les piles du thermostat d'ambiance doivent etre en etat de fonctionnement. Utilisez si nécessaire le cordon d'alimentation 230 V (en accessoire).

• Pour une absence de quelques jours, utilisez le mode vacances de votre thermostat d'ambiance en lui indiquant vos dates de départ et de return, ainsi que la température souhaitation.
• En cas d'absence prolongée, contactez un professionnel qualifié afin qu'il vidange l'installation ou qu'il protège le circuit chauffage en ajoutant un additif antigel spécifique chauffage.

Attention! Voitre circuit d'eau sanitaire (froide ou chaude) n'est pas protégé par la chaudière.

11 Maintenance / Service ÀpRES-Vente

Nettoyé et bien réglé, votre apparéil consommera moins et durera plus longtemps. Un entretien régulier de l' apparéil et des conduits par un professionnel qualifié est indispensable au bon fonctionnement de l'installation. Il permet d'allonger la durée de vie de l' apparéil, de réduire sa consommation d'énergie et ses rejets polluants.

Nous vous recommendons de conclure un contrat d'entretien avec un professionnel qualifié.

Sachez qu'un entretien insuffisant peut compromètre la sécurité de l'appareil et peut provoquer des dommages matériels et corporels.

• Rendez-vous sur le site Internet www.saunierduval.fr ou contactez-nous au 0820 20 0821, pour obtenir la liste des professionnels Stations Techniques Agréees Saunier Duval de votre département. Ces professionnels qualifiés sont régulièrement formés au dépannage de nos produits.

Manuel d'installation

Table des matieres

1 Remarques relatives à la documentation. 23
2 Description de l'appareil 23
2.1 Plaque signalétique 23
2.2 Identification CE 23

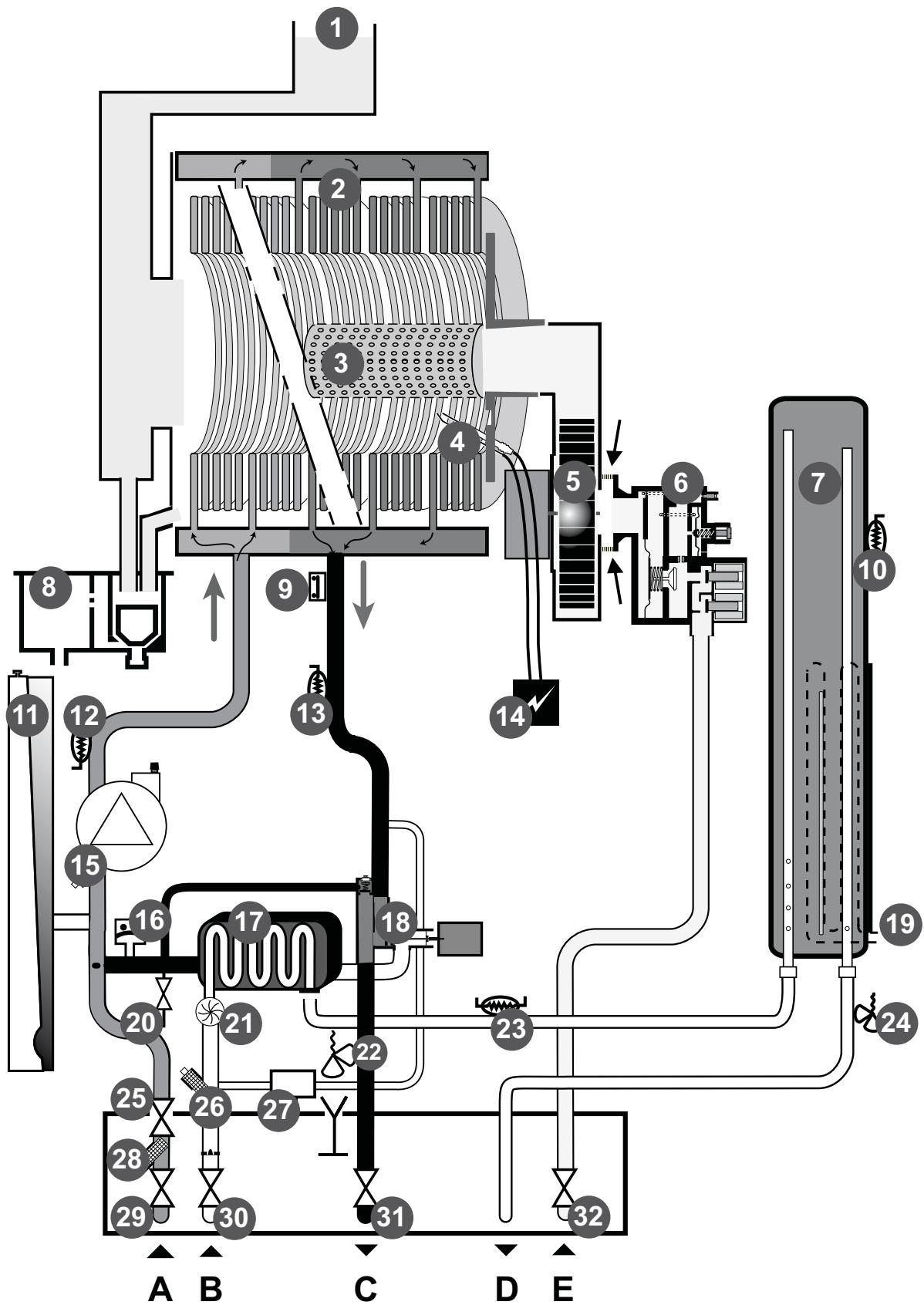

2.3 Schema fonctionnel 24
3 Choix de l'emplacement 25

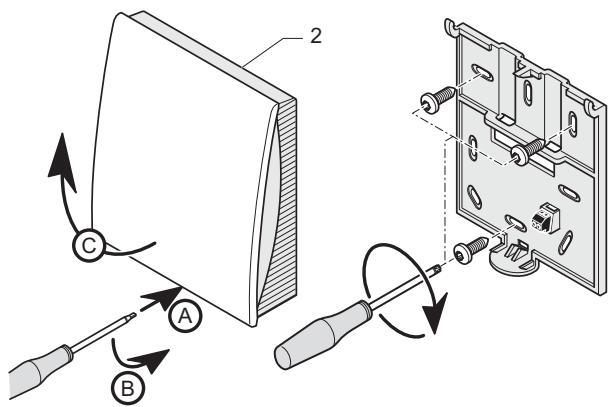

3.1 Sonde extérieure 25
3.2 Thermostat d'ambiance 26
3.3 Chaudiere 26
4 Consignes de sécurité et prescriptions 26
4.1 Consignes de sécurité 26
4.2 Decrets, normes, directives 27
5 Installation de l'appareil 28

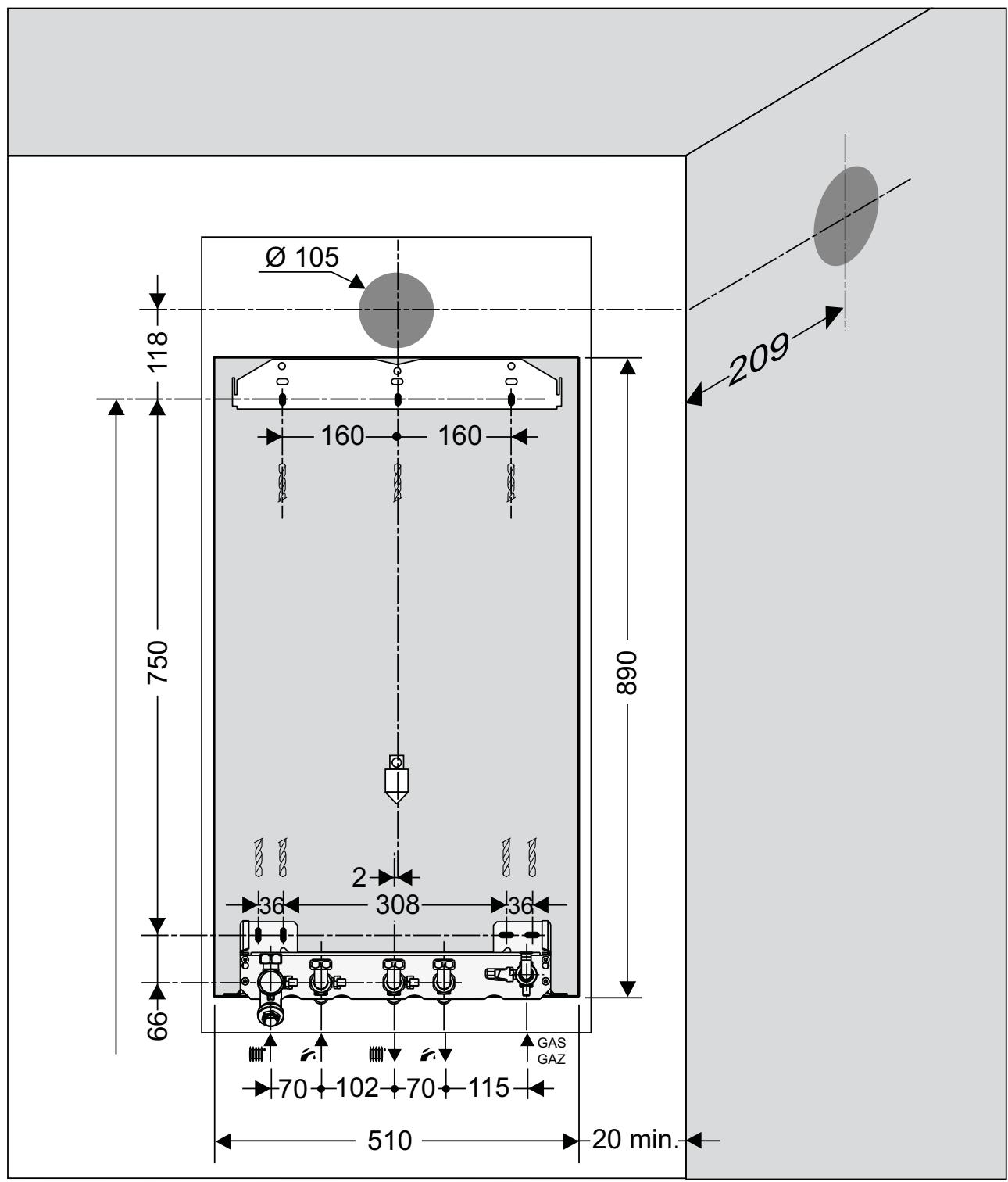

5.1 Recommendations avant installation 28

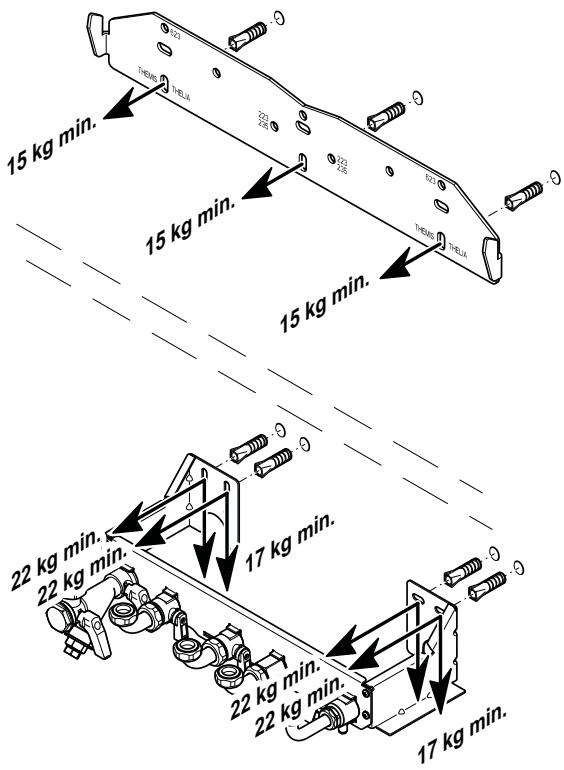

5.2 Dimensions 29
5.3 Lieste du matériel livre 29
5.4 Fixation au mur 30

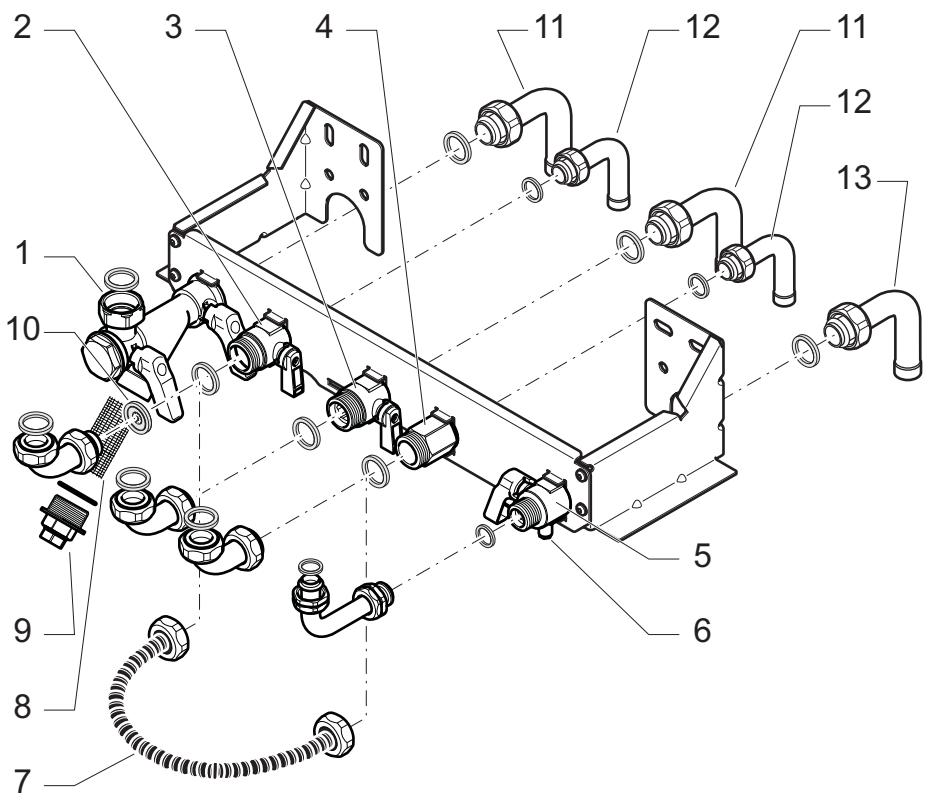

5.5 Raccordement gaz et eau 32

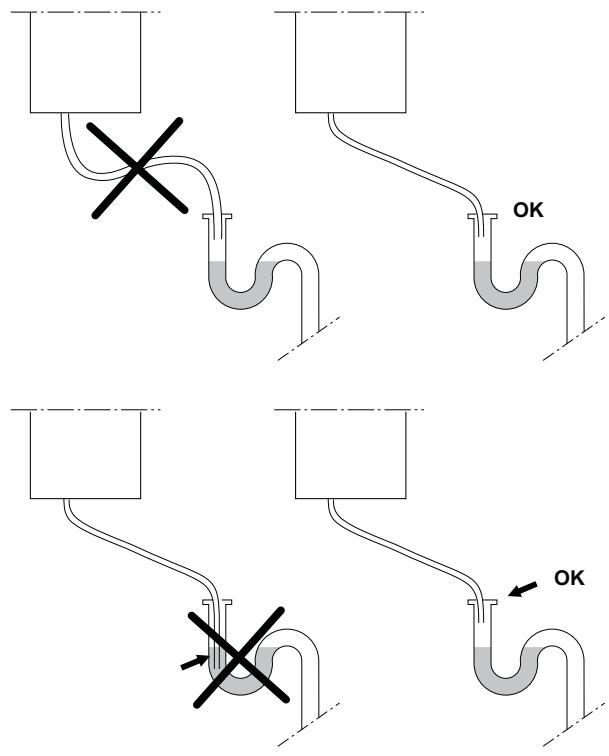

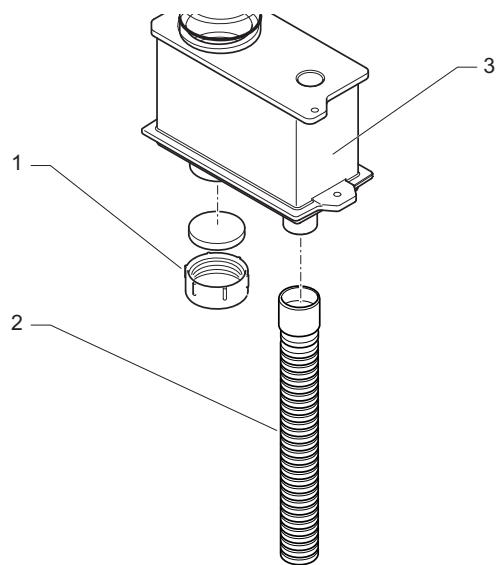

5.6 Raccordement du recupérateur de condensats 33

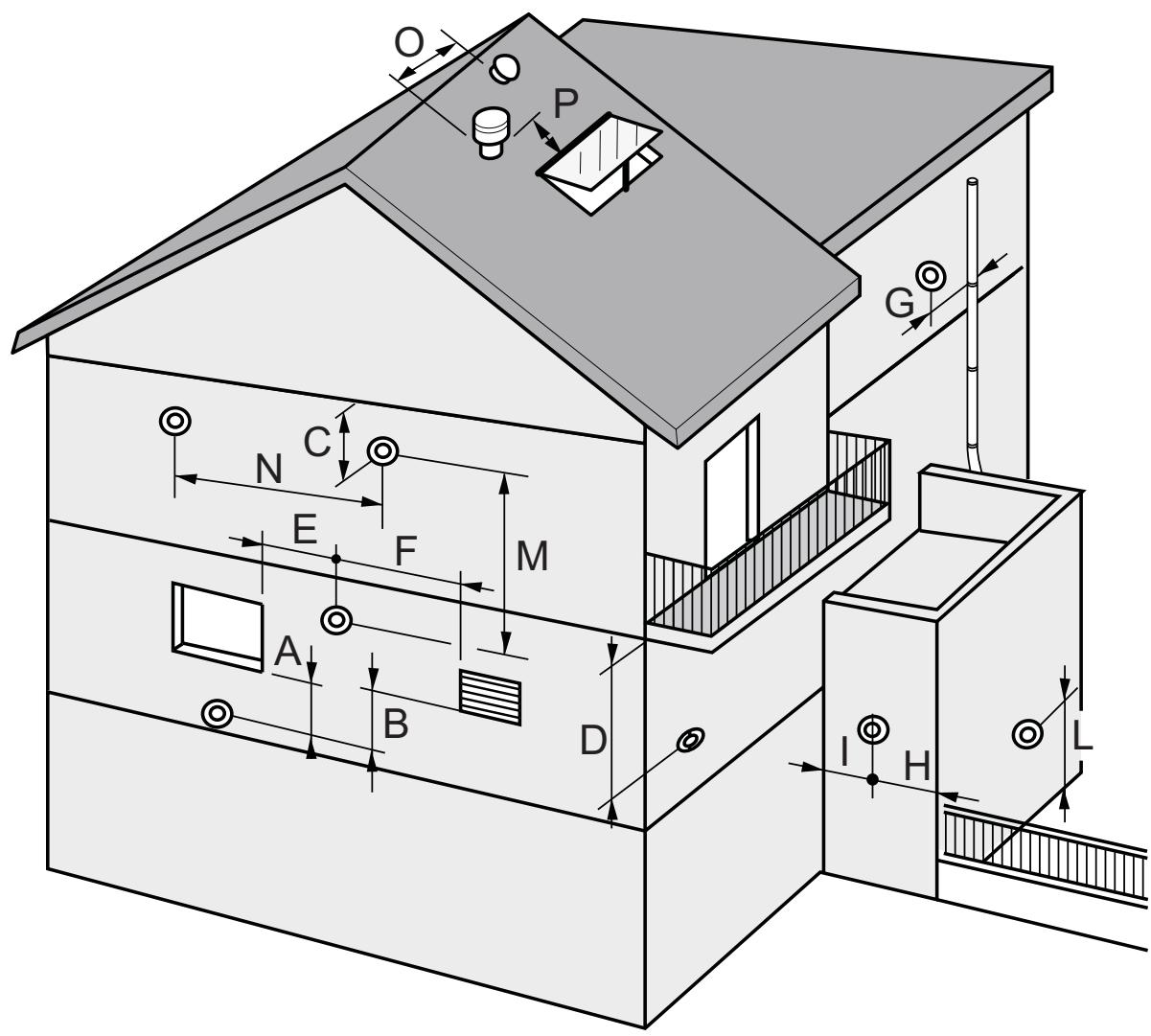

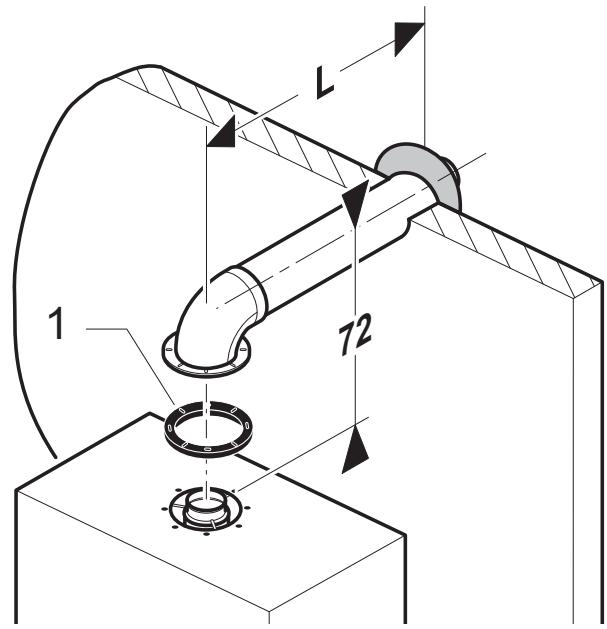

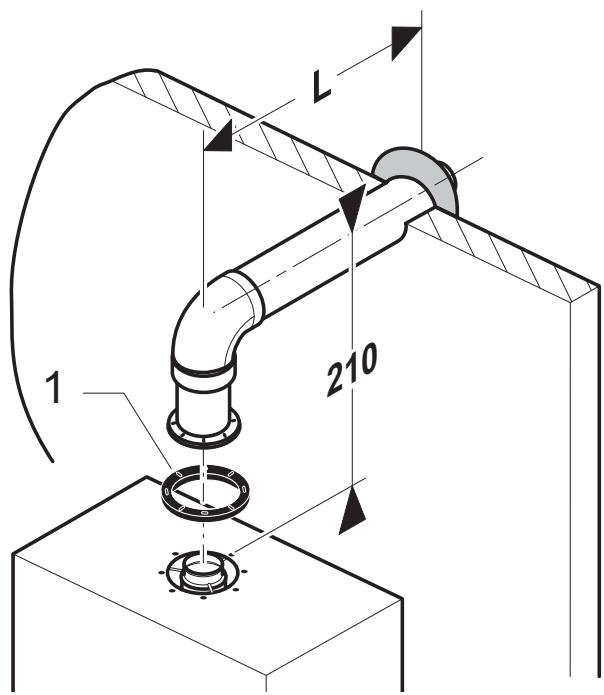

5.7 Raccordement fumées 34
5.8 Raccordement electrique 40
5.9 Raccordement des accessoires 40

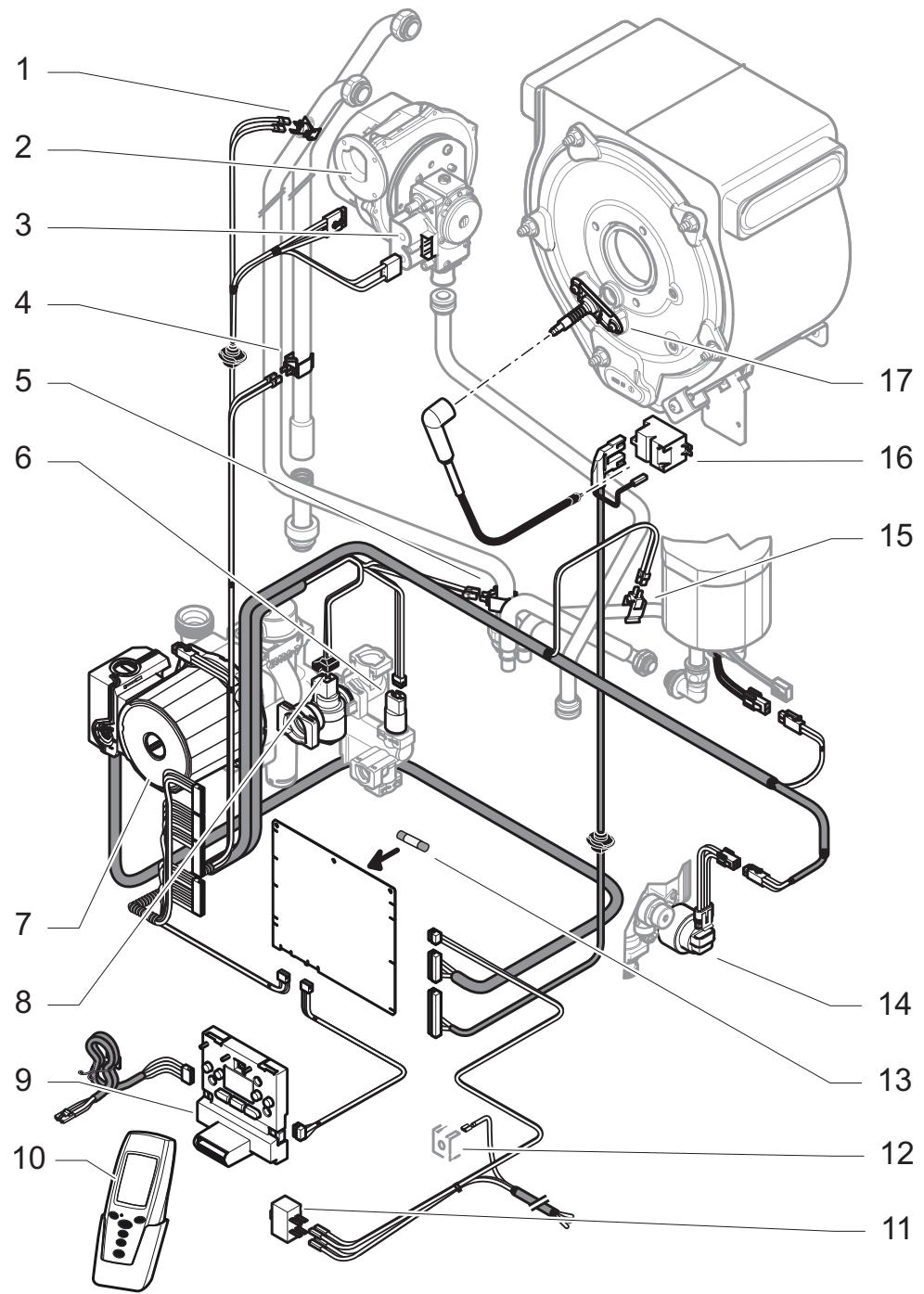

5.10 Schema electrique 41
6 Mise en service 42
7 Réglages 42

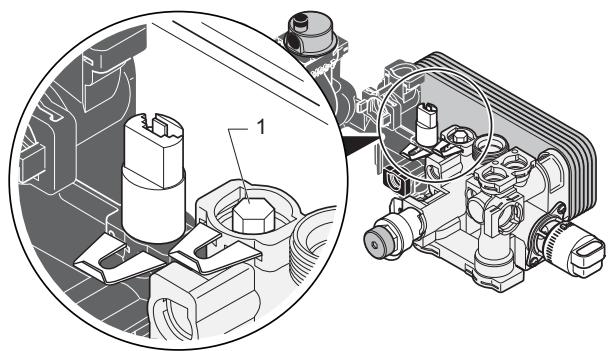

7.1 Réglage du début du circuit chauffage 42
7.2 Mise en fonctionnement du thermostat d'ambiance 44
7.3. Accès aux données techniques de la chaudière (réservé à l'usage des installateurs et du ServiceAprès-Vente).....45
7.4 Glossaire du menu installer 50

8 Vidange de l'appareil. 51

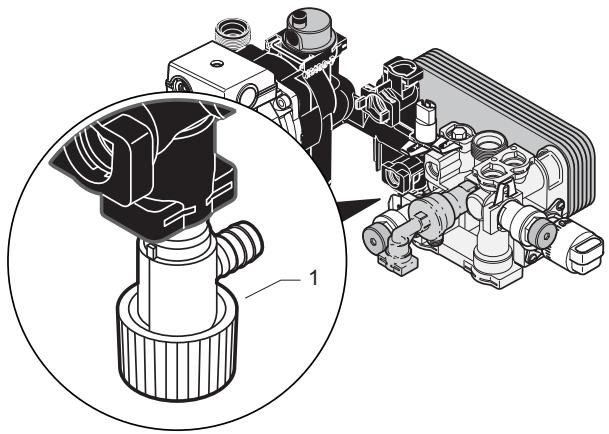

8.1 Circuitchauffage 51

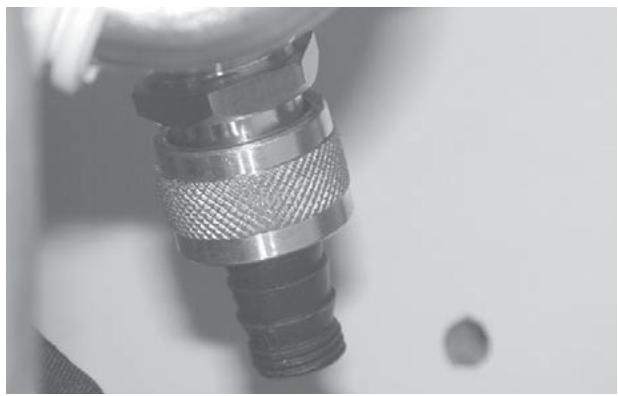

8.2 Circuit sanitaire 51

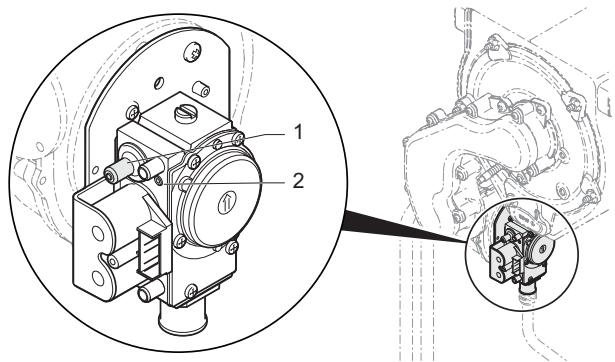

9 Changement de gaz 51
9.1 Preréglages 51
9.2 Réglage de la puissance maximale en sanitaire 52
9.3 Réglage de la puissance minimale en chauffage 52
9.4 Remise en service 52
10 Sécurités de fonctionnement 54
11 Contrôle / Remise en fonctionnement 55
12 Information de l'utilisateur 55
13 Pièces de rechange 55
14 ServiceAprès-Vente. 56

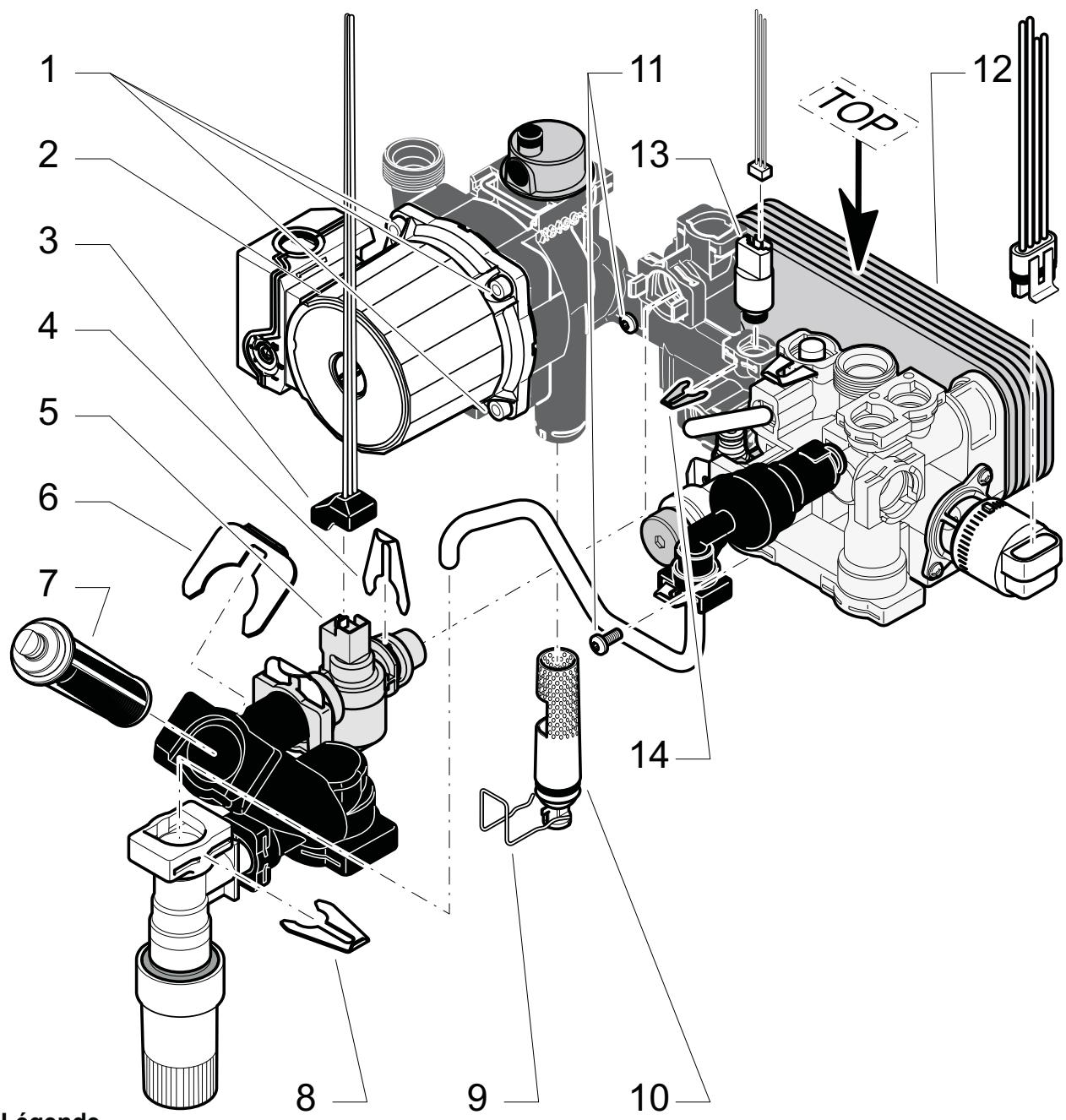

14.1 Bloc hydraulique 56

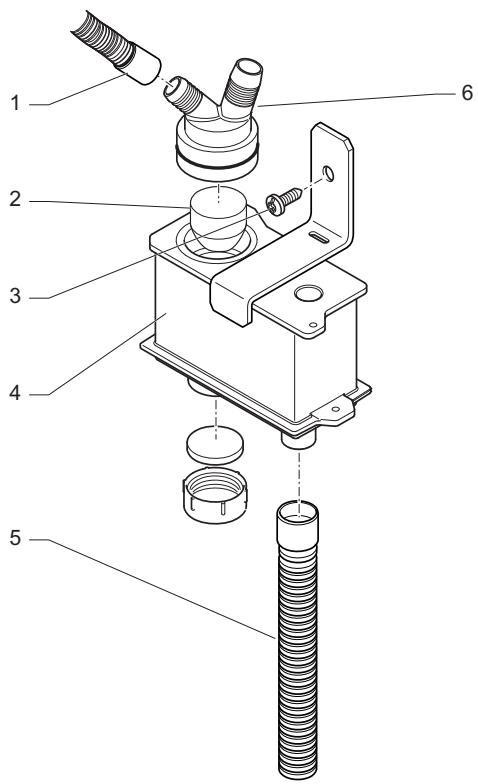

14.2 Récupérateur de condensats 58

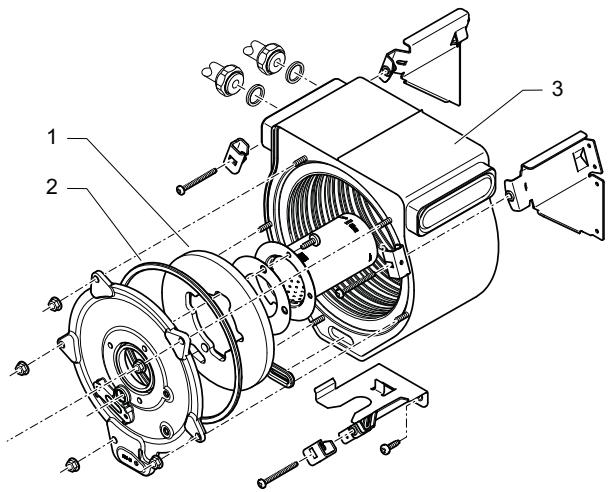

14.3 Ensemble bruleur 58
14.4 Menus S.A.V. 60
15 Données techniques 62

1 Remarques relatives à la documentation

• Veuillez remetre l'ensemble des documents à l'utilisateur de l'appareil. L'utilisateur doit conserver ces documents de façon à pouvoir les consulter en cas de nécessité.

Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions duprésent manuel.

• La demande de garantie est à remettre au technicien de la Station Technique Agréée lors de la mise en service de l'appareil.

2 Description de l'appareil

2.1 Plaque signalétique

La plaque signalétique certifie l'origine de fabrication et le pays pour lequel cet apparéil est destiné.

Attention! L'appareil ne doit'être utilisé qu'avac les types de gaz indiqués sur la plaque signalétique.

Assurez-vous que les informations mentionnées sur la plaque signalétique et sur ce document sont compatibles avec les conditions d'alimentation locales.

L'identification CE indique que les apparèils décrits dans ce manuel sont conformes aux directives suivantes :

• Directive relative aux apparéils à gaz (directive 90/396/CEE du Conseil de la Communauté Européenne)
• Directive relative à la compatibilité electromagnétique (directive 89/336/CEE du Conseil de la Communauté Européenne)
• Directive relative à la basse tension (directive 73/23/CEE du Conseil de la Communauté Européenne)
• Directive relative au rendement des chaudières (directive 92/42/CEE du Conseil de la Communauté Européenne)

2.3 Schéma fonctionnel

Legende

1 Évacuation des gaz brûlés
2 Échangeur chauffage
3 Bruleur
4 Électrode d'allumage et de contrôle de flamme
5 Ventilateur
6 Mécanisme gaz
7 Ballon de micro-accumulation
8 Récupérateur de condensats
9 Sécurité de surchauffe
10 Capteur de température du ballon
11 Vase d'expansion chauffage
12 CApacheur de température retour chauffage
13 Capteur de température départ chauffage
14 Allumeur électronique
15 Pompechauffage
16 Capteur de pression d'eau de chauffage
17 Echangeur sanitaire
18 Vanne 3 voies
19 Résistance de maintien en température
20 Robinet de vidange chauffage
21 Détector de débit
22 Soupape de sécurité chauffage
23 Capter de température sanitaire
24 Soupape de sécurité sanitaire
25 Robinet d'arrêt chauffage
26 Filtre sur arrivée eau froide
27 Groupe de replissage
28 Filtre sur circuit chauffage
29 Robinet d'arrêt chauffage
30 Robinet d'arrêt eau froide sanitaire
31 Robinet d'arrêt chauffage
32 Robinet d'arrêt gaz
A Retour chauffage
B Arrivée eau froide
C Départchauffage
D Départ eau chaude
E Arrivée gaz

3 Choix de l'emplacement

3.1 Sonde extérieure

Fixez le capteur de la sonde (1) sur un mur extérieur en respectant les contraintes illustrées ci-après : 12 H ≤ hauteur du capteur ≤ H

Legendre

1 Capteur de la sonde extérieure
H Hauteur sous toiture

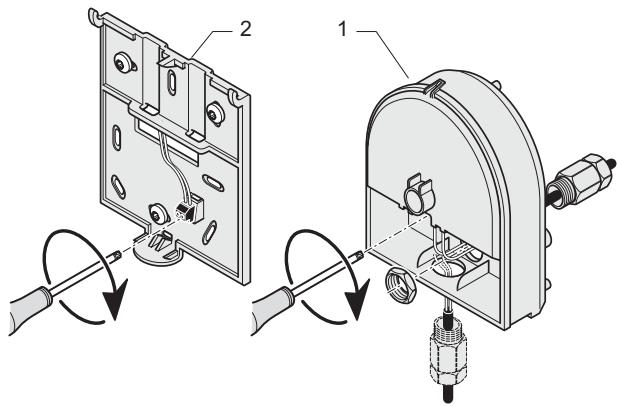

Fixez le boîtier radio (2) sur un mur interieur comme illustré ci-après.

Legendre

1 Capteur de la sonde extérieure
2 Boitier radio

3.2 Thermostat d'ambiance

• Installez l'appareil de manière à garantir un enregistrement optimal de la température ambiente en le positionnant :
• sur un mur interieur de la piece principale de l'habitation,
• à 1.50 mètre du sol environ.
• N'installez pas l'appareil :
• près de sources de chaleur comme des radiateurs, des murs de cheminée, des télévisions, des rayons solaires,
• sur des murs froids,
• entre des meubles, derrière des ridesaux ou d'autres objets pouvant génér l'enregistrement de l'air ambient de la pierce,
• pres de courants d'air pouvant provenir de portes ou de fenêtres.
• Expliquez ces exigences à l'utilisateur de l'appareil.

3.3 Chaudière

Assurez-vous que le mur sur lequel est monté l'appareil est suffisamment solide pour supporter le poids de l'appareil à installer.
Assurez-vous que l'espace disponible est suffisant pour la mise en place des tuyauteries eau et gaz ainsi que pour un circuit d'évacuation vers les égouts.
- N'installez pas l'appareil au-dessus d'un autre appareil qui pourrait l'endommager (par exemple, au-dessus d'une cusinière susceptible de dégager de la vapeur et des graisses) ou dans une piece fortement chargée en poussière ou dont l'atmosphère est corrosive.
- Pour permettre un entretien périodique, conservez une distance minimale de chaque côté de l'appareil (voir chapitre «Fixation au mur»).

• L'appareil doit être installé dans une piece protégée du gel. Prenez les précautions qui s'imposent.

4 Consignes de sécurité et prescriptions

4.1 Consignes de sécurité

Toutes interventions à l'intérieur de l'appareil doivent être réalisées par un professionnel qualifié ou le Service Àprou-Vente Saunier Duval.

Si la pression du gaz à l'entrée de l'appareil se situe en dehors de la plage mentionnée, l'appareil ne doit pas être mis en fonctionnement. Si la cause du problème ne peut être identifiée ou le problème résolu, avertissez la compétie du gaz.

Attention! En cas d'installation incorrecte, il y a risque de chocolélectrique et d'endommagement de l'appareil.

• Lors du montage des raccordements, positionnez correctement les joints d'étanchéité afin d'éviter toute fuite de gaz et d'eau.

Les consignes de sécurité suivantes doivent impérativement être respectées lors de l'entretien et du remplacement de pieces de rechange.

• Mettez l'appareil hors service (voir chapitre «Mise hors service» de la notice d'emploi).

• Débranchez l'appareil du secteur par la prise de courant ou par l'intérimédiaire de l'interrupteur bipolaire (avec une séparation d'au moins 3 mm entre chaque contact).

• Fermez le robinet d'arrêt du gaz.

• Fermez les robinets d'arrêt situés sur les douilles de raccordement.
• Vidangez l'appareil lorsque vous souhaitez replacer des éléments hydrauliques de l'appareil.
• Laissez refroidir l'appareil avant d'effectuer les travaux d'entretien de l'appareil.
• Protégéz les éléments ELECTriques de l'eau lors des manipulations.
• N'utilisez que des joints et bagues toriques d'étanchéité neufs.
• Àpres des travaux sur des éléments conducteurs de gaz, vérifie leur étanchéité.
• Àprous les travaux de remplacement, effectuez un contrôle de fonctionnement des pieces replacées et de l'appareil.

Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-dessous doivent être respectés dans leur version actulement en vigueur.

4.2.1 Bâtiments d'habitation

• Arrêté du 2 Août 1977 modifié, relatifs aux règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquifiés situées à l'intérieur des batiments d'habitation et de leurs dépendances.

• DTU 61.1 (norme P 45-204): Installations de gaz dans les locaux d'habitation.

• DTU 65.8 (norme NF P 52-303)

Exécution de planchers chauffants à eau chaude utilisant des tubes en matériel de synthèse noyés dans le béton.

DOMAINE D'APPLICATION

La classe 2 définie dans ce guide technique correspond à des installations de type "basse température"相當 par exemple des panneaux rayonnants constitués de tubes disposés dans le plancher du local, parcours par de l'eau dont la température est normalement inférieure ou égale à 50^ et pouvant subir des pointes accidentelles à 65^ . Un dispositif particulier limite impérativement la température de l'eau à 65^ au plus.

SECURITE

Un dispositif de sécurité indépendant de la régulation, avec réarmement manuel et fonctionnant même en l'absence de courant ou de fluide moteur, coupe impératifement la fourniture de chaleur dans le circuit des panneaux lorsque la température du fluide atteint 65^ .

• DTU 24.1 "Travaux de fumisterie - Systèmes d'évacuation des produits de combustion desservant un ou des apparèils".
• Norme NF C 15-100 relative à l'installation des appareils raccordés au réseau électrique.
• Norme NF C 73-600 relative à l'obligation de raccordement des apparèils électriques à une prise de terre.
• Règlement Sanitaire Départemental.

4.2.2 Etablissements recevant du public (ERP)

Par «établissements reçvant du public», l'article R 123-2 du Code de la construction et de l'habitation désignes les «bâtiments, locaux et enceintes dans lesquels des personnes sont admises soit librement, soit moyonnant une rétribution ou une participation quelconque, ou dans lesquels sont tenues des réunions ouvertes à tout venant ou sur invitation, payantes ou non». Les textes réglementaires applicables à ces établissements sont :

• d'une part, les articles R 123-1 à R 123-55 du Code de la construction et de l'habitation (ancien décret du 31 octobre 1973);
• d'autre part, le règlement de sécurité contre les risques d'incendie et de panique dans les établissements recevant du public qui peut être, selon la nature de l'activité de l'établissement, soit le règlement issu de l'arrêté du 23 mars 1965 modifié, soit celui approuvé par l'arrêté du 25 juin 1980 modifié.

5 Installation de l'appareil

Toutes les dimensions dans ce chapitre sont exprimées en mm.

5.1 Recommendations avant installation

5.1.1 Conception du circuit sanitaire

Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge (limiter le nombre de coudes, utiliser des robinetteries à force section de passage afin de permettre un début suffisant).

La chaudière peut fonctionner avec une pression d'alimentation minimale mais avec un faible débit. Un meilleur comport d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

5.1.2 Conception du circuit chauffage

Les chaudières ISOSPLIT CONDENS peuvent être intégrées à tous les types d'installation : bi tube, mono tube série ou dérivé, plancher chauffant, etc...
Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs, d'aérothermes ou de planchers chauffant. Dans le cas d'un plancher chauffant, l'installation doit être équipé d'un thermostat à 65^ sur le départ.
Ce dispositif non fourni, doit pouvoir absorber par son inertie les trains de chaleur consécutifs aux productions d'eau chaude sanitaire.

Attention: si les matériaux utilisés sont de nature différente, il peut se produit des phénomènes de corrosion. Dans ce cas, il est recommendé d'ajouter à l'eau du circuit chauffage un inhibiteur (dans les proportions indiquées par son fabricant) qui évitera la production de gaz et la formation d'oxydes.

Les sections des canalisations seront déterminées en utilisant la courbe début/pression (voir chapitre «Réglage du début du circuit chauffage»). Le réseau de distribution sera calculé selon le début correspondant à la puissance réalisément nécessaire sans tener compte de la puissance maximale que peut fournir la chaudière. Il est toute fois recommandé de prévoir un début suffisant pour que l'écart de température entre départ et return soit inférieur ou égal à 20^ . Le début minimal est indiqué dans le chapitre «Données techniques» en fin de manuel.

Le trace des tuyauteries sera unconçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.

Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la chaudière est livre régle en usine (voir chapitre «Données techniques» en fin de manuel). Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevé. Il est recommendé de prévoir un robinet de vidange au point le plus bas de l'installation.

Dans le cas d'utilisation de robinets thermostatiques, il est conseilé de ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d'ambiance.

• S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'inverter la nouvelle chaudière.
• Si la chaudière n'est pas mise en place immédiatement, protégez les différents raccords afin que plâtre et peinture ne puissant compromètre l'étanchéité du raccordement ultérieur.

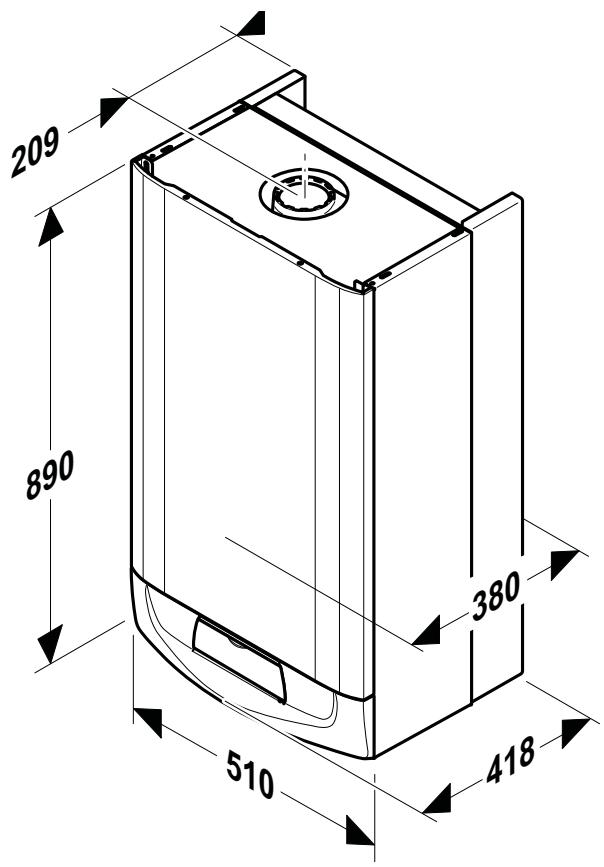

5.2 Dimensions

5.3 Nombre de nombre des matériels libré

La chaudière est livrée en deux colis séparés :

• la chaudière, la sonde extérieure et le thermostat d'ambiance sans fil.
• la plaque de raccordement, la barrette de fixation, les flexibles d'évacuation soupapes et le gabarit de perçage.

Attention : pensez à retarder le thermostat d'ambiance placé dans une cale en polystyrene.

Le thermostat sans fil est livre avec :

• 1 socle pour fixation murale
• 3 piles alcalines de 1,5 V type LR6
• 1 trappe d'accès aux piles

Les différents colis de ventouse seront commandés en fonction de la configuration de l'installation.

5.4 Fixation au mur

5.4.1 Sonde extérieure

• Déterminez l'emplacement de montage Reportez-vous au chapitre «Choix de l'emplacement».
• Raccordez le cable de liaison sur le capteur de la sonde extérieure (voir chapitre «Raccordement electrique»).

Legendre

1 Capteur de la sonde extérieure

Fixez le capteur de la sonde extérieure (1) comme illustré ci-dessus.
- Raccordez l'autre extrémité du cable de liaison sur le boîtier radio (voir chapitre «Raccordement électrique»).

Legende

2 Boitier radio

Fixez le boîtier radio (2) comme illustré ci-dessus.

5.4.2 Chaudière

Assurez-vous que les matérielaux utilisés pour la réalisation de l'installation sont compatibles avec ceux de l'appareil.
- Déterminez l'emplacement de montage. Reportez-vous au chapitre «Choix de l'emplacement».

La fixation de la barrette devra etre adaptee aux caractéristiques du mur porteur et devra tener compte du poids de la chaudiere (voir chapitre «Données est techniques» en fin de manuel).

• Percez les trouss des vis de fixation conformément au gabarit de perçage livré avec l'appareil.

Les caractéristiques mécaniques des chevilles devront correspondre, au minimum, aux valeurs indiquées sur le croquis ci-après.

• Positionnez la chaudière au-dessus de la patte d'accrochage.
• Laissez descendre la chaudière et faites-la reposer sur la plaque de raccordement.

• Mettez en place les joints sur les différents raccords.

• Vissez les raccords entre la chaudière et la plaque de raccordement.
  N'oubliez pas d'emboiter la ballonne fournie sur le robinet de replissage d'eau.

5.5 Raccordement gaz et eau

• Avant d'effectuer toute opération, procédez à un nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être générées. Ces corps étrangers seraient susceptibles d'être entrainés dans la chaudière, ce qui en perturberait le fonctionnement.
• N'utilisez pas de produit solvant à cause du risque d'endommagement du circuit.

La plaque de raccordement permet de réaliser l'installation et d'effectuer les essais d'étanchéité sans que la chaudière soit en place.

• Ne brasez pas les tubulures montées en place : cette opération risque d'endommager les joints et l'étanchéité des robinets.

Le flexible (7) permet de faire les tests d'étanchéité sur les circuits sanitaire et chauffage.

Legende

1 Retour chauffage avec robinets d'arrêt
2 Arrivée eau froide avec robinet d'arrêt
3 Départ chauffage avec robinet d'arrêt
4 Départ eau chaude sanitaire
5 Arrivée gaz avec robinet d'arrêt
6 Prise de pression
7 Flexible pour test d'étanchéité
8 Filtre retourCHAUFFAGE
9 Raccordement manomètre (non fourni)
10 Limiteur de début eau froide

11 Tubulures chauffage : écrou 20 x 27 (3/4" gaz) avec douille coudée à souder pour tube cuivre 16 x 18
12 Tubulures sanitaire : écrou 15 x 21 (1/2" gaz) avec douille coulée à souder pour tube cuivre 14 x 16
13 Tubulure gaz : écrou 20 x 27 (3/4" gaz) avec douille coudee à souder pour tube cuivre 14 x 16

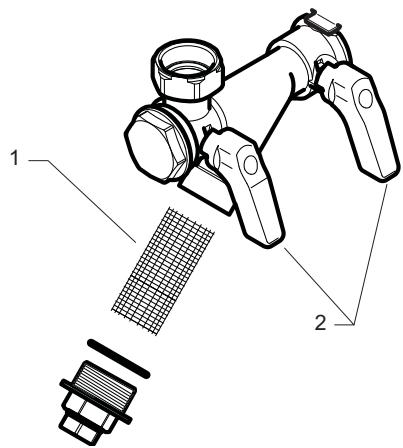

Le raccord retourCHAUFFAGE (1) comporte un filtré (8) accessible en dévissant l'écrou placé en extrémité. Cette opération doit être effectuee après la fermeture des robinets d'arrêtretourchauffage.

La pression d'épréuve peut être lue sur un manomètre (non fourni) visse à la place du premier écrou du raccord retour chauffage (9).

• N'utilisez que les joints d'origine fournis avec l'appareil.
• Vérifiez qu'il n'y a pas de fuite. Réparez si nécessaire.

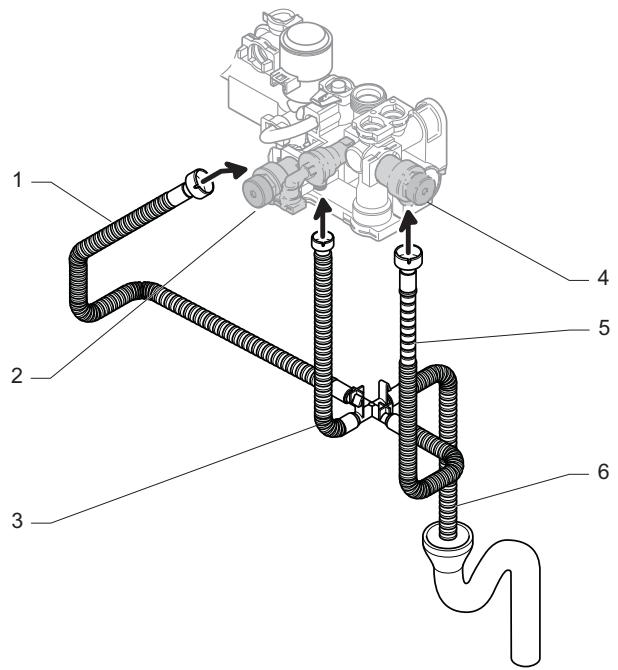

• Raccordez les soupapes de sécurité et le disconnecteur à un circuit d'évacuation vers les écouts en utilisant les flexibles fournis. Le dispositif d'évacuation doit permettre de voir l'écoulement de l'eau.

Legende

1 Evacuation soupape chauffage
2 Soupape sécuritéchauffage
3 Evacuation disconnecteur
4 Soupape sécurité sanitaire
5 Evacuation soupape sanitaire
6 Evacuation vers leségouts (siphon non fourni)

5.6 Raccordement du récapuérateur de condensats

Legendre

1 Bouchon d'accès pour nettoyage
2 Flexible d'évacuation des condensats
3 Récupérateur de condensats

Raccordez le flexible à un circuit d'évacuation vers les égouts en respectant les recommendations suivantes :
Utilisez le flexible d'évacuation (2) fourni.
- Ne formez pas de coude avec le flexible d'évacuation.
- Ne laissez pas le flexible d'évacuation immergé à l'intérieur du siphon.
- N'utilisez pas de tuyauterie en cuivre.

Important:
Le flotteur du système de récapération des condensats assure également l'étanchéité sur les fumées : il n'est donc pas nécessaire d'ajouter de l'eau dans la boîte à condensats.

5.7 Raccordement fumées

Différentes configurations de sortie ventouse sont réalisables.

• N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.

Attention! Seuls les accessoires ventouse adaptations à la gamme CONDENS doivent être utilisés.

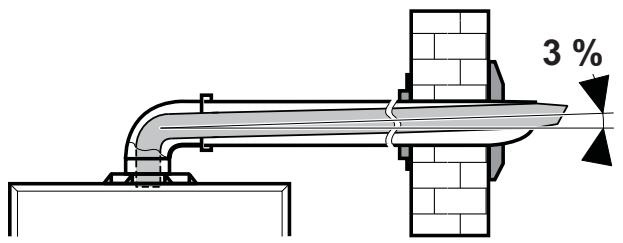

La ventouse horizontale Saunier Duval donne automatiquement un angle de 3^ perpettant le retard des condensats vers l'appareil.

La longueur maximale de la ventouse est définitie en fonction de son type (par exemple C13).

• Quel que soit le type de vente sélectionné, respectez les distances minimales indiquées dans le tableau ci-après pour le positionnement des terminaux de vente.
• Expliquez ces exigences à l'utilisateur de l'appareil.

Manuel d'installation réservé à l'utilisation exclusif des professionnelnels qualifiés

Repère	Positionnement des terminaux de ventouse	mm
A	Sous une fenêtre	600
B	Sous une bouche d’aération	600
C	Sous une gouttière	300
D	Sous un balcon	300
E	D'une fenêtre adjacente	400
F	D'une bouche d’aération adjacente	600
G	De tubes d’evacuation verticaux ou horizontaux	600

Repère	Positionnement des terminaux de ventouse	mm
H	D'un angle de l'édigence	300
I	D'une rentrée de l'édigence	1000
L	Du sol ou d'un autre étage	1800
M	Entre 2 terminaux verticaux	1500
N	Entre 2 terminaux horizontally	600
O	D'une bouche d'aération adjacente	600
P	D'une fenêtre adjacente	400

5.7.1 Système ventouse horizontalé 60/100 mm ou 80/125 mm (installation de type C13)

0 60/100 mm

0 80/125 mm

Legende
1 Joint

Perte de charge maximale : 150 Pa

Cette valeur est atteinte avec la longueur de conduit maximal (L) + 1 coude a 90^

Type	Longueur max.
	F 24/30 E	F 30/35 E
Ø 60/100	10 m	5 m
Ø 80/125	16 m	11 m

Chaque fois qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite de 1 m.

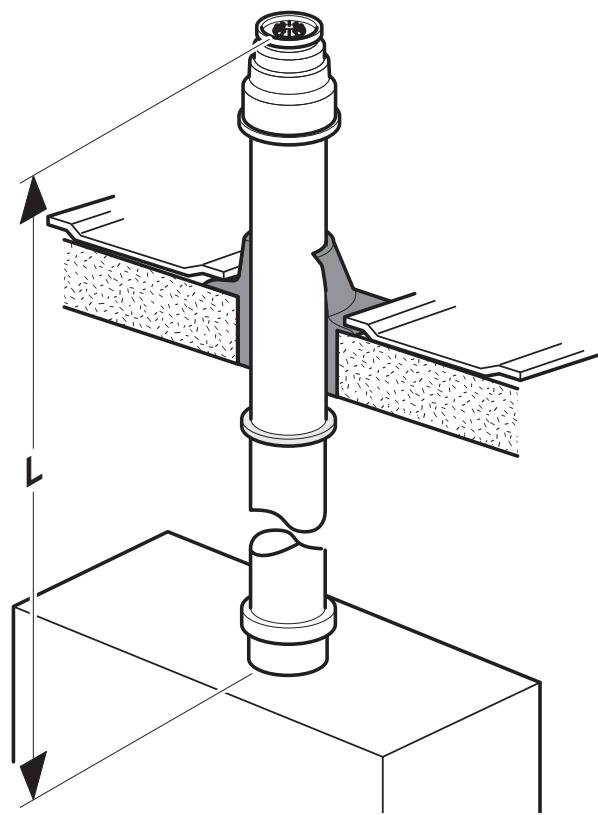

5.7.2 Système ventouse verticalité 60/100 mm ou 80/125 mm (installation de type C33)

Perte de charge maximale : 150 Pa
Cette valeur est atteinte avec la longueur de conduit maximal (L) + 1 coude à 90^ .

Type	Longueur max.
	F 24/30 E	F 30/35 E
Ø 60/100	10,5 m	5,5 m
Ø 80/125	16,5 m	11,5 m

Chaque fois qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite de 1 m.

5.7.3 Système flexible condensation pour raccordement cheminée (installation de type C3S)

Cette configuration permet de réutiliser un ancien conduit de fumée ou de ventilation pour l'implantation d'un conduit de chaudière étanche. La longueur du conduit horizontal (L1) est de type concentrique 60/100 (*). La longueur du conduit vertical (L2) est un flexible d'évacuation des fumées 80 mm. La prise d'air se fait par le conduit de cheminée (intervalle entre les deux conduits).

Pour éviter que toutes les impuretés de la cheminée soient récapurées par l'aspiration de la chaudière :

• Ne raccordez pas l'appareil directement en sortie verticalie.

• Ne raccordez pas l'appareil sur une cheminée ayant evacué des produits fuels.

Legende

L1 Longueur du conduit concentrique horizontal
L2 Longueur du conduit vertical
D Diametre interieur de la cheminée
S Largeur intérieure de la cheminée

Perte de charge maximale : 150 Pa
Cette valeur est atteinte avec la longueur de conduit maximal (L1+L2) + 1 coude à 90^ .

Type	Longueur max. (L1+L2)
	F 24/30 E	F 30/35 E
S = 110	5,7 m	4 m
S ≥ 121	16,5 m	11,5 m
D = ∅130	10,3 m	7,1 m
D ≥ ∅137	16,5 m	11,5 m

Chaque fois qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L1 + L2) doit être réduite de 1 m.

(*) Attention : pour le paramétrage du code aéraultique, utilisez les valeurs de la colonne "C33/C3S Ø 80/125" du tableau des configurations aéraultiques. (voir chapitre "Paramétrage du code aéraultique").

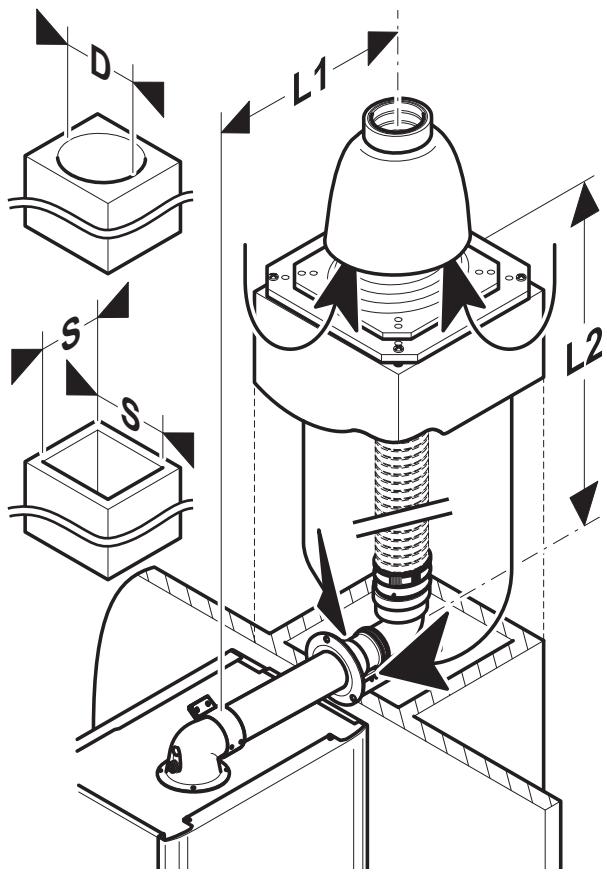

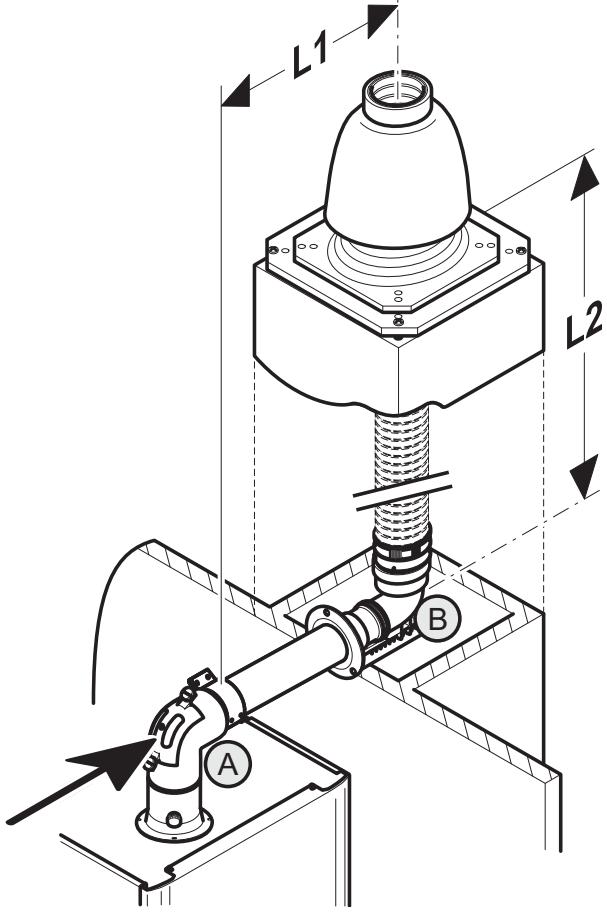

5.7.4 Système flexible condensation pour raccordement cheminée (installation de type B23P)

Cette configuration permet de réutiliser un ancien conduit de fumée ou de ventilation pour l'implantation d'un conduit de chaudière étanche. La longueur du conduit horizontal (L1) est de type concentrique 60/100. La longueur du conduit vertical (L2) est un flexible d'évacuation des fumées 80 mm. L'air frais est pris dans la piece où est installé l'appareil par l'intérémédiare du coude du terminal ventouse horizontal.

Legende

L1 Longueur du conduit concentrique horizontal
L2 Longueur du conduit vertical

Perte de charge maximale : 200 Pa

Cette valeur est atteinte avec la longueur de conduit maximal (L1 + L2) + 2 coudes à 90^ (A et B).

	ISOSPLIT CONDENS F 24/30 E	ISOSPLIT CONDENS F 30/35 E
Longueur L1 min.	0,5 m	0,5 m
Longueur L1 max.	4 m	4 m
Longueur L2 min.	0,5 m	1 m
Longueur L2 max.	25 m	20 m

Chaque fois qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L1 + L2) doit être réduite de 1 m.

L'installation doit être conforme aux prescriptions du DTU 24.1

"Travaux de fumisterie
- Systèmes d'évacuation des produits de combustion desservant un ou des apparils"

Dans cette configuration, les conditions réglementaires concernant les aérations doivent être respectées.

5.7.5 Paramétrage du code aéraulique

Le paramétrage du code aéraulique se réalise en suivant les instructions fournies au chapitre «Accès aux données techniques de la chaudière».

Il permet d'adapter la vitesse de l'extracteur à la longueur des rallonges de l'installation en fonction du système de ventouse choisi.

• Tableau des codes aérauliques pour ISOSPLIT CONDENS F 24/30 E :

Code	Unité	C13 Ø 60/100	C13 Ø 80/125	C33 Ø 60/100	C33 - C3S Ø 80/125
0	m	L < 0,5	L < 6	L < 1,5	L < 6,5
1	m	0,5 < L < 1	6 < L < 7	1,5 < L < 2,5	6,5 < L < 7,5
2	m	1 < L < 2	7 < L < 8	2,5 < L < 3,5	7,5 < L < 8,5
3	m	2 < L < 3	8 < L < 9	3,5 < L < 4,5	8,5 < L < 9,5
4	m	3 < L < 4	9 < L < 10	4,5 < L < 5,5	9,5 < L < 10,5
5	m	4 < L < 5	10 < L < 11	5,5 < L < 6,5	10,5 < L < 11,5
6	m	5 < L < 6	11 < L < 12	6,5 < L < 7,5	11,5 < L < 12,5
7	m	6 < L < 7	12 < L < 13	7,5 < L < 8,5	12,5 < L < 13,5
8	m	7 < L < 8	13 < L < 14	8,5 < L < 9,5	13,5 < L < 14,5
9	m	8 < L < 9	14 < L < 15	9,5 < L < 10,5	14,5 < L < 15,5
10	m	9 < L < 10	15 < L < 16	-	15,5 < L < 16,5

B23p Ø 60	B23p Ø 80	Code
L = 0,5	L = 1	0
	L = 5,8	1
	L = 10,6	2
	L = 15,4	3
	L = 20,2	4
	L = 25	5

B23p Ø 60	B23p Ø 80	Code
L = 1	L = 1	1
	L = 5,8	2
	L = 10,6	3
	L = 15,4	4
	L = 20,2	5
	L = 25	6

B23p Ø 60	B23p Ø 80	Code
L = 2	L = 1	2
	L = 5,8	3
	L = 10,6	4
	L = 15,4	5
	L = 20,2	6
	L = 25	7

L = 3	L = 1	3
	L = 5,8	4
	L = 10,6	5
	L = 15,4	6
	L = 20,2	7
	L = 25	8

L = 4	L = 1	5
	L = 5,8	6
	L = 10,6	7
	L = 15,4	8
	L = 20,2	9
	L = 25	10

• Tableau des codes aérauliques pour ISOSPLIT CONDENS F 30/35 E :

B23p Ø 60	B23p Ø 80	Code
L = 0,5	L = 0,5	0
	L = 4,4	1
	L = 8,3	2
	L = 12,2	3
	L = 16,1	4
	L = 20	5

B23p Ø 60	B23p Ø 80	Code
L = 1	L = 0,5	1
	L = 4,4	2
	L = 8,3	3
	L = 12,2	4
	L = 16,1	5
	L = 20	6

B23p Ø 60	B23p Ø 80	Code
L = 2	L = 0,5	2
	L = 4,4	3
	L = 8,3	4
	L = 12,2	5
	L = 16,1	6
	L = 20	7

L = 3	L = 0,5	3
	L = 4,4	4
	L = 8,3	5
	L = 12,2	6
	L = 16,1	7
	L = 20	8

L = 4	L = 0,5	5
	L = 4,4	6
	L = 8,3	7
	L = 12,2	8
	L = 16,1	9
	L = 20	10

5.8 Raccordement électrique

Danger! En cas d'installation incorrecte, il y a risque de chocolélectrique et d'endommagement de l'appareil.

• Raccordez le cable d'alimentation de la chaudière au réseau 230 V monophasé + terre.
• Respectez le raccordement phase et neutre sur la chaudière.

Important : le raccordement électrique de l'appareil doit être effectué par un professionnel qualifié. Toutes interventions à l'intérieur de l'appareil doivent être réalisées par le Service ÀpRES-Vente ou un professionnel qualifié.

Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur bipolaire avec une séparation d'au moins 3 mm entre chaque contact.

Le fusible de la carte électronique est placé sur le neutre (voir chapitre «Schéma électrique» ci-après).

Le cordon d'alimentation intégré à la chaudière est spécifique : si vous souhaitez le remplacer, commandez-le uniquement auprès d'un Service ÀpRES-Vente agrée Saunier Duval.

5.9 Raccordement des accessoires

• Raccordement de la sonde extérieure :

Legendre

1 Capteur de la sonde extérieure
2 Boitier radio
- Raccordez le cable de la sonde extérieure sur le capteur (1), puis sur le boîtier radio (2) comme illustré cidesssus.

5.10 Schéma électrique

Legendre

1 Thermostat de surchauffe
2 Ventilateur
3 Mécanisme gaz
4 Capteur retourCHAUFFAGE
5 Capteur débit chauffage
6 Capteur pression d'eau
7 Pompe
8 Détector de début
9 Interface utilisateur

10 Thermostat d'ambiance
11 Interrupteur principal
12 Prise de terre
13 Fusible
14 Vanne 3 voies
15 Capterur température sanitaire
16 Allumeur
17 Electrode d'allumage et de contrôle de flamme

6 Mise en service

• Poussez l'interrupteur marche/arrêt en face du symbole «l». L'indicateur de fonctionnement sur le tableau de bord s'allume : la chaudière est préte à fonctionner.
• Ouvrez les robinets d'arrêt situés sur la plaque de raccordement : ils doivent être positionnés dans le sens de l'écoulement.
• Ouvrez le bouchon du purgeur situé sur la pompe ainsi que les purgeurs automatiques de l'installation.
• Ouvrez le robinet de replissage d'eau situé sous la chaudière jusqu'à生存 2 bar sur l'indicateur de pression.
• Purgez chaque radiateur jusqu'à écoulment normal de l'eau puis refermez les purgeurs.
• Laissez le bouchon du purgeur de la pompe ouvert.
• Ouvrez les différents robinets d'eau chaude pour purger l'installation.
  Assurez-vous que l'indicateur de pression affiche une valeur entre 1 et 2 bar ; sinon, replisssez a nouveau la chaudiere.

7 Réglages

7.1 Réglage du début du circuit chauffage

Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation.
A la livraison, la vis (1) du by-pass intégré est ouverte de 14 tour.

Legendre

1 Vis du by-pass

• En fonction des besoin, effectuez la rotation de cette vis (par exemple, vissez pour fermer) pour adapter la hauteur manometrique disponible à la perte de charge de l'installation selon la courbe débit/pression ci-après.

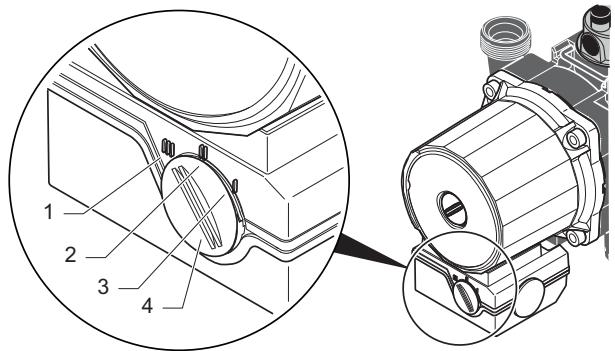

Legende

1 Vitesse III
2 Vitesse II
3 Vitesse I
4 Sélecteur de vitesse de la pompe
- Tournez le sélecteur (4) pour désir la vitesse I, Il ou lll de la pompe en fonction de la courbe débit/pression ci-après.

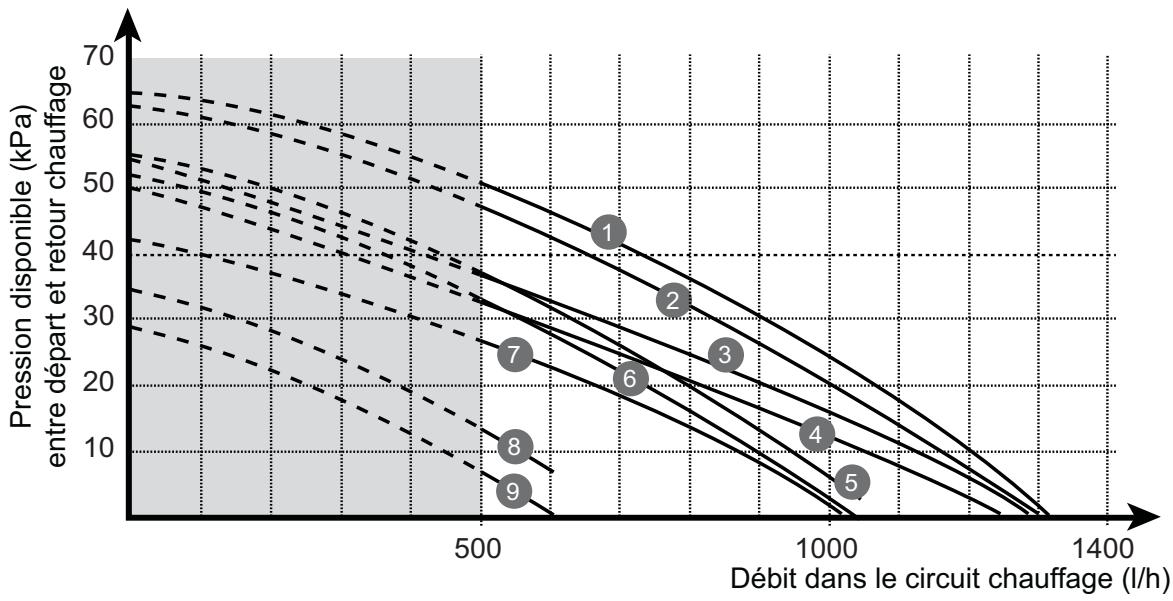

- Courbe débit/pression ISOSPLIT CONDENS F 24/30 E

Legende

Vitesse III

1 By-pass fermé
2 Ouvert 1 / 4 tour
3 Ouvert 1 / 2 tour
4 Ouvert 2 tours

Vitesse II

5 By-pass fermé
6 Ouvert 1 / 4 tour
7 Ouvert 1 / 2 tour

Vitesse I

8 By-pass fermé
9 Ouvert 1 / 2 tour

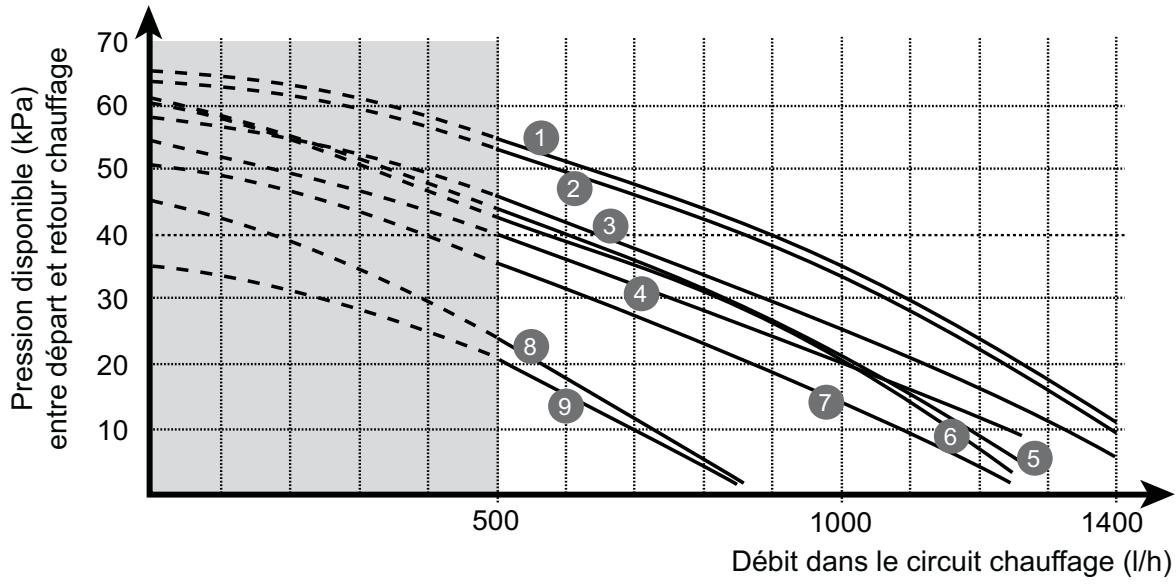

- Courbe débit/pression ISOSPLIT CONDENS F 30/35 E

Legende

Vitesse III

1 By-pass fermé
2 Ouvert 1 / 4 tour
3 Ouvert 1 / 2 tour
4 Ouvert 2 tours

Vitesse II

5 By-pass fermé
6 Ouvert 1 / 4 tour
7 Ouvert 1 / 2 tour

Vitesse I

8 By-pass fermé
9 Ouvert 1 / 2 tour

7.2 Mise en fonctionnement du thermostat d'ambiance

Le thermostat d'ambiance (T.A.) est alimenté par 3 piles alcalines LR 6 de 1,5 V. Saunier Duval propose également en accessoire un cordon qui permet d'alimenter le T.A. en 230 V. Dans ce cas, les piles doivent être enlevées.

Le paramétrage des différentes fonctions de la chaudière est à réaliser à l'installation.

Important : à la première mise en fonctionnement, la chaudière passé automatiquement en mode manuel (les touches du tableau bord sont allumées et la touche clignote). Le thermostat d'ambiance sans fil n'est pas encore reconnu par la chaudière.

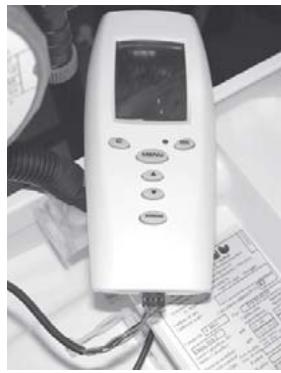

Legende

1 Thermostat d'ambiance
2 Connecteur
3 Tableau de bord

Pour faire reconnaître le thermostat d'ambiance (1) par la chaudière, procédez comme suit :

• Ouvrez le tableau de bord (3) de la chaudière.

• Repérez le connecteur (2) en attente sur le coté gauche comme illustré précédemment.

• Insérez le connecteur quelques secondes dans la prise d'alimentation secteur du T.A.

L'arrêt du clignotement rouge sur le T.A. signifie qu'il est reconnu par la chaudière.

Legende

1 Afficheur
2 Retour menu précédent
3 Accès aux menus
4 Programme activé/désactivé
5 Socle mural
6 Prise d'alimentation secteur
7 Défilament haut et bas
8 Validation
9 Indicateur d'anomalie

7.3. Accès aux données techniques de la chaudière (réservé à l'usage des installateurs et du ServiceAprès-Vente)

L'accès aux données techniques de la chaudière à l'aide du thermostat d'ambiance permet d'effectuer certains réglages et d'analyser d'eventuels dysfonctionnements.

Le descriptif ci-après précise les opérations à suivre pour effectuer les réglages sur une installation équipée de radiateurs ou pour un plancher direct.

Pour les autres types d'installation, par exemple avec plancher chauffant, suivre les indications portées dans les notices des accessoires correspondants.

Votre installation comporte une seule zone radiateurs ou plancher direct

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'etape précédente.

1 - Accès au menu installer

• Raccordez le connecteur sur le thermostat d'ambiance comme indiqué page précédente.

• Appuyez 5 secondes sur

pour faire apparaitre le menu suivant :

• MENU INSTALLATEUR
• MENU SAV
• HISTORIQUE DEFAULTS

• DONNEES CHAUDIERE

• Sélectionnez le menu installateur :

▶ MENU INSTALLATEUR→

CODE D'ACCES

JOISIR LA LANGUAGE

TYPE INSTALLATION ACCESSOIRES RADIO REGULATION CHAUFF CONFIG. CHAUDIERE

2 - Choisir la langue

CHOISIR LA LANGUE

3 - Configuration de l'installation

TYPE INSTALLATION

4 - Accessoires radio

ACCESSOIRESRADIO

Attention : ce menu est à utiliser seulement en cas d'installation d'un ou plusieurs de ces accessoires > se reporter au chapitre "Activation des accessoires".

OK

SONDEEXT.

RELAIS RADIOTA ZONE 2

MODEM

OFF

OFF OEE

OFF

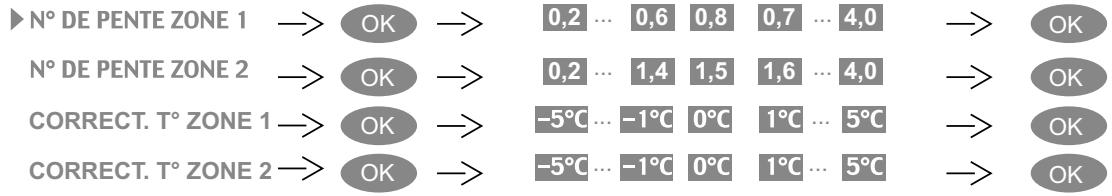

5 - Régulation chauffage

REGULATION CHAUF.

OK

CONSIGNE CHAUFF.

OK

AUTOMATIQUE

MANUELLE

La consigne AUTOMATIQUE est recommendée pour bénéficier de la régulation automatique des températures des circuits.

Si toutfois vous souhaitez regler vous-meme la temperature des radiateurs, selectionner la consigne MANUELLE

Puis returner dans le menu utiliser pour régler la température des radiateurs :

a/ Appuyer 5 secondes sur

MENU

REGLER T° RADIATEUR

OK

REGLER T° RADIATEUR

50°C

VALIDER PAR OK

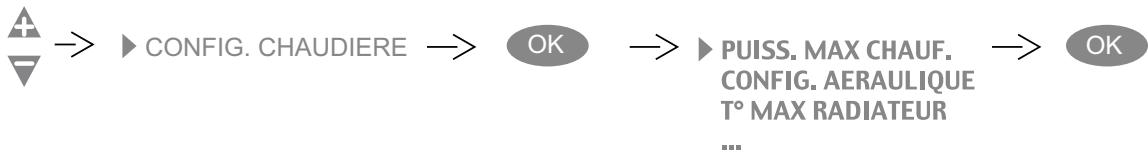

6 - Configuration de la chaudière

CONFIG.CHAUDIERE

OK

PUISS.MAX CHAUF.

CONFIG. AERAULIQUE

T° MAX RADIATEUR

T° MIN RADIATEUR

MODE POMPE

6.1 Limitation de la puissance maximale en chauffage

PUISS.MAX CHAUF.

OK

→

16kW

15kW

14kW

OK

6.2 Adaptation à la longueur de ventouse (voir tableaux du chapitre "5.7.5 Paramétrage du code aéraultique")

CONFIG.AERAULIQUE

OK

CODE DE 0 A 10

→

→

OK

6.3 Sélection de la température maximale radiateur

T° MAX RADIATEUR

OK

→

MAX 73^

MAX 65^

MAX 50^

OK

Attention: pour un plancher direct, ne pas dépasser une T^ de 50^

6.4 Sélection de la température minimale radiateur

T° MIN RADIATEUR

OK

→

MIN 50^

MIN 38^

MIN 28^

MIN 22^

→

OK

6.5 Choix de fonctionnement de la pompe

MODE POMPE

VEC BRULEUR

AVEC THERMOSTAT

PERMANENT

Le fonctionnement AVEC THERMOSTAT est recommendé dans tous les cas sauf en plancher chauffant direct où l'on sélectionnera : PERMANENT

6.6 Choix sur le préchauffage

PRECHAUFFAGE

AUTOMATIQUE

DE5HA23H

En mode DE 5H A 23H, la chaudière maintain l'échangeur en température entre 5 h et 23 h afin de garantir une réactivité optimale dans la fourniture de l'eau chaude sanitaire.

En mode AUTOMATIQUE, la chaudière mémorise les habitudes familliales et lance le préchauffage quelques minutes avant le premieruisage d'eau chaude sanitaire de la journee.

En mode OFF, la fonction est désactivée.

7 - Prise en compte de l'Isobox

• Si unallon déported isobox a été installé, le faire reconnaître par la chaudière.

• MODULE ISOBOX

EN FIN DE PARAMÉTRAGE, appuyer pendant environ 5 secondes sur pour revenir à l'affichage initial.

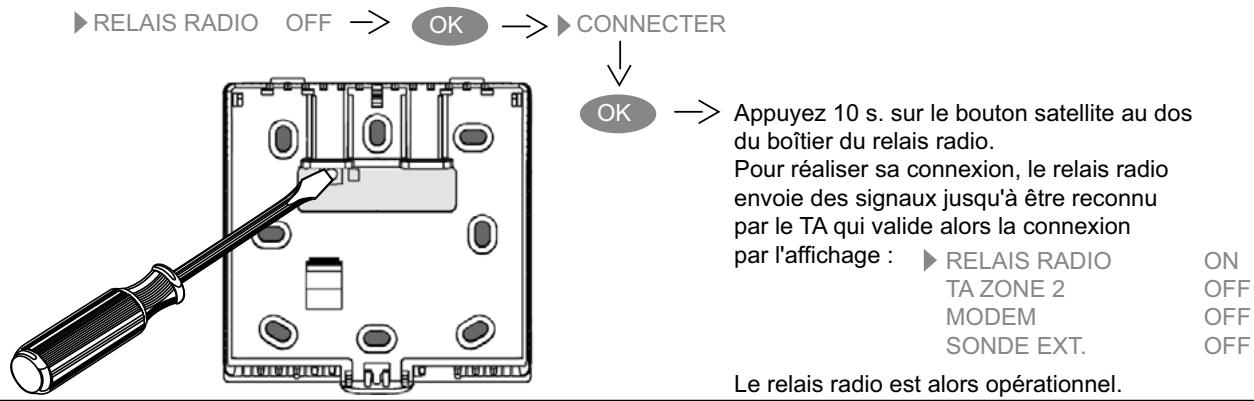

Activation des accessoires

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

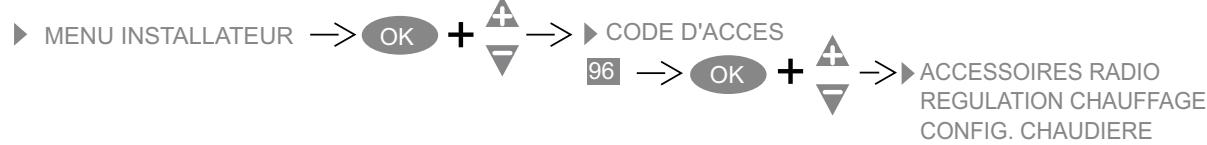

1 - Accès au menu "Accessoires radio"

• Raccordez le connecteur de la chaudière sur le thermostat d'ambiance.
  Appuyez 5 secondes sur MENU pour faire apparafirtre le menu suivant :

MENU INSTALLATEUR
MENU SAV
HISTORIQUE DEFAULTS
DONNEES CHAUDIERE

• Sélectionnez le menu installateur :

• Sélectionnéz le menu satellite radio :

2 - Sonde extérieure

2.1 Reconnaissance de la sonde extérieure

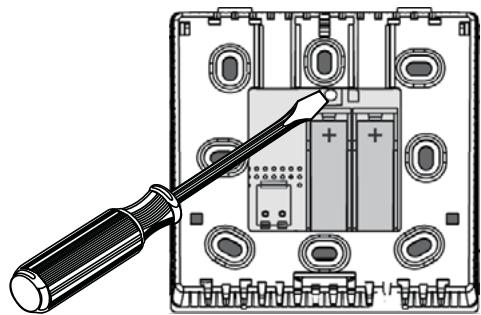

Appuyez 10 s. sur le bouton satellite au dos du boîtier de sonde extérieure. Pour réaliser sa connexion, la sonde envoie des signaux (çale peut durer quelques minutes) jusqu'à être reconnaue par le thermostat d'ambiance qui valide alors la connexion par l'affichage :

SONDEEXT. ON

RELAIS RADIO OFF

TA ZONE 2 OFF

MODEM OFF

La sonde extérieure est alors opérationnelle.

2.2 Choix de régulation

• Réalisez vos choix de régulation en accédant au menu régulation chauffage :

CONFIG.CHAUDIERE

CHOISIR LA LANGUE

a/ Consigne chauffage

La consigne AUTOMATIQUE est recommendée pour bénéficier de la régulation automatique des températures des circuits. Dans ce cas, aucun réglage de pente n'est nécessaire. La chaudière seLECTIONne d'elle même, au bout de quelques jours, la pente la plus adaptée à l'installation de chauffage.

b/ Température de non chauffage

Voussupoezconserverl'avantagede la sondeexterieure maisregleryousmemeles pentes de la sonde.Pourcela,selectionnezzalconsigne MANUELLE,puisrealizezlesreglagessuivants:

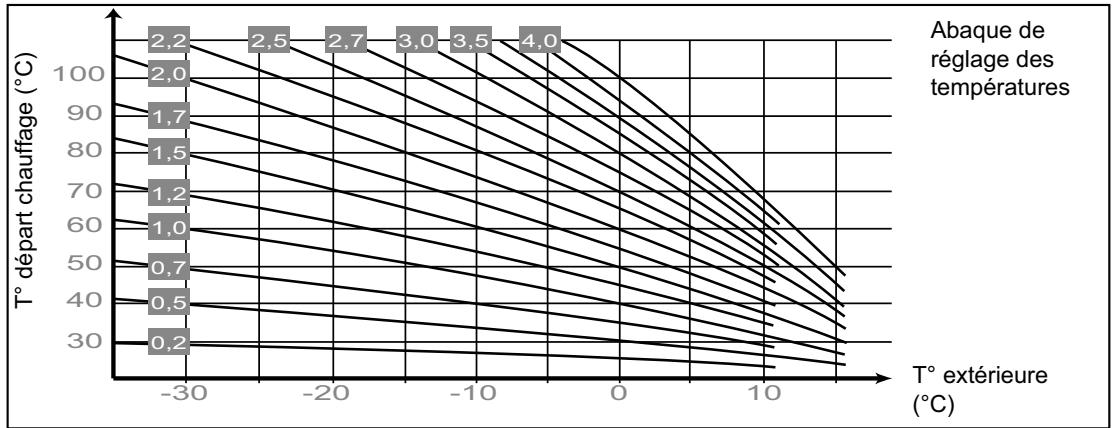

Sélectionnez le code en suivant les indications fournies sur l'abaque ci-contre.

NB: Les réglages sur la zone 2 n'apparaissent que dans les cas où deux zones de chauffage ont été sélectionnées dans le menu "config. installation".

3 - Relais radio

4 - Thermostat d'ambiance zone 2

TA ZONE 2

CONNECTER

Déconnectez le cable du thermostat d'ambiance zone 1 pour le connecter au thermostat d'ambiance zone 2. Cela suffit à le faire reconnaître par la chaudière. Reprennez le cable pour le reconnectcer au thermostat d'ambiance zone 1, puis appuyer sur C, l'affichage suivant confirme la connexion :

TA ZONE 2

MODEM

SONDEEXT.

RELAIS RADIO

ON

OFF

OFF

OFF

Le TA zone 2 est alors opérationnel.

EN FIN DE PARAMÉTRAGE, appuyez pendant 5 secondes sur

pour revenir à l'affichage initial.

Important : L'activation du thermostat d'ambiance zone 2 est possible uniquement avec une vanne 3 voies.

7.4 Glossaire du menu installer

Choisir la langue	Sélection de la langue sur l'écran du thermostat.
Configuration installation	Sélection du type d'installation chauffage.
Horloge zone 2	La position Marche de ce menu attribue la fonction horloge du TA1 à la zone radiateurs. La température ambiente, au niveau du plancher est alors sélectionnée à partir du menu utilisateur du TA1.
Accessoires radio	Activation des différents accessoires radio prévus sur l'installation.
Régulation chauffage	Choix du mode de régulation automatique ou manuel. En mode automatique, la température des radiateurs s'adapte automatiquement, entre les valeurs T° max. radiateur et T° min. radiateur, aux besoin thermiques de la piece dans laquelle se trouve le thermostat d'ambiance.
Configuration chaudière	Sélection des principaux paramètres de fonctionnement de la chaudière (puissance et températures du circuit chauffage, mode pompé et configuration aéraulique).

8 Vidange de l'appareil

8.1 Circuit chauffage

• Ouvrez le robinet de vidange (1) prévu au point bas de l'installation.

• Faites une prise d'air en ouvrant, par exemple, un purgeur de l'installation.
  Pour vidanger uniquement l'eau du circuit chauffage presente dans la chaudière, fermez tout d'abord les robinets d'arrêt départ et return chauffage.

8.2 Circuit sanitaire

• Fermez le robinet d'eau de l'installation.
• Mettez en place un tuyau d'évacuation puis dévissez le robinet de purge se situé sous le gallon.

• Faites une prise d'air en ouvrant un robinet d'eau chaude.

9 Changement de gaz

Pour un fonctionnement avec un gaz autre que celui prévu en usine, il faut effectuer certains régliages au niveau de la vanne gaz.

• Enlevez tout d'abord la façon étanche.
• Raccordez un analyseur CO2 sur le coude de ventouse.

Legende

1 Vis réglage puissance min. chauffage
2 Vis réglage puissance max. sanitaire

9.1 Préréglages

Le préréglage permet d'obtenir les conditions de combustion nécessaires au démarrage de la chaudière.

• Coupe l'alimentation électrique de l'appareil.
• N'utilisez pas la vis (1) pendant le préréglage de l'appareil.

9.1.1 Du G20 au G25

• Tournez la vis (2) dans le sens contraire des aiguilles d'une montre jusqu'en butée.

9.1.2 Du G20 au G31

• Tournez la vis (2) dans le sens des aiguilles d'une montre jusqu'en butée.
• Tournez la vis (2) dans le sens contraire des aiguilles d'une montre de 6 tours complets.

9.2 Réglage de la puissance maximale en sanitaire

• Mettez l'appareil sous tension.
• Ouvrez à fond un robinet deuisage sanitaire.
• Attendez environ 2 minutes pour lore une valeur de CO2 stabilisée.
• Agissez sur la vis (2) pour Brokerir la valeur de CO2 en G20, G25 ou G31 indiquée dans le tableau ci-après en tenant compte du principe suivant : - pour augmenter le CO2, tournez la vis dans le sens contraire des aiguilles d'une montre. - pour diminuer le CO2, tournez la vis dans le sens des aiguilles d'une montre.

Nota : après remontage de la façade étanche, la valeur de CO2 change et doit correspondre à celle indiquée dans le tableau ci-après.

9.3 Réglage de la puissance minimale en chauffage

• Mettez l'appareil sous tension.

• Réglez la chaudière à sa puissance minimale chauffage en utilisant les menus du thermostat d'ambiance décrites ci-après.

• Faites une demande chauffage et effectuez la mesure en CO2 après stabilisation (environ 2 minutes).

• Agissez sur la vis (1) pour obtenir la valeur de CO2 en G20, G25 ou G31 indiquée dans le tableau ci-après en tenant compte du principe suivant :

• pour augmenter le CO2, tournez la vis dans le sens des aiguilles d'une montre.

• pour diminuer le CO2, tournez la vis dans le sens inverse des aiguilles d'une montre.

Nota : après remontage de la façonétanche, la valeur de CO2 change et doit correspondre à cette indiquée dans le tableau ci-après.

9.4 Remise en service

• ÀpRES réglage et remontage de la façade étanche, remettez la puissance maximale en chauffage à sa valeur initiale (réglage usine F 24/30 E = 15 kW et F 30/35 E = 20 kW).
• Collez l'étiquette de données gaz à côté de la plaque signalétique.

Réglage changement de gaz	Unité	ISOSPLIT CONDENS F 24/30 E	ISOSPLIT CONDENS F 30/35 E
Puisance maximale sanitaire	kW	29.3	34.2
Puisance minimale chauffage	kW	6.8	7.6
G20
CO2 façade ouverte	%	9 +/- 0.2
CO2 façade fermée	%	9.2 +/- 0.3
G25
CO2 façade ouverte	%	8.9 +/- 0.2
CO2 façade fermée	%	9.1 +/- 0.3
G31
CO2 façade ouverte	%	10.1 +/- 0.2
CO2 façade fermée	%	10.3 +/- 0.3

1 - Accès au menu installateur

• Raccordez le connecteur de la chaudière sur le thermostat d'ambiance.

Appuyez 5 secondes sur

MENU

pour faire apparaitre le menu suivant :

• MENU INSTALLATEUR MENU SAV

HISTORIQUE DEFAULTS DONNEES CHAUDIERE

• Sélectionnez le menu installer :

▶ MENU INSTALLATEUR →

CODE D'ACCES

96

OK

CHOISIR LA LANGUE

TYPE INSTALLATION

ACCESSIONS RADIO REGULATION CHAUFF

CONFIG.CHAUDIERE

2 - Accès aux paramétres de fonctionnement

• Positionnez la Puisance MAX à sa valeur minimale :

▶PUISS.MAX CHAUF.

OK

+

→

6 kW

5 kW

OK

EN FIN DE PARAMÉTRAGE, appuyez pendant environ 5 secondes sur pour revenir à l'affichage initial.

MENU

10 Sécurités de fonctionnement

Vous trouvrez la liste de certains codes définis dans le mode d'emploi. Les pannes décrites dans ce chapitre exigent l'intervention d'un professionnel qualifié et si nécessaire celle du Service Àpres-Vente Saunier Duval.

Important : en cas de présence d'air dans les canalisations, purgeze l'air contenu dans les radiateurs et réajustez la pression. Si les apports deviennent trop féquents, avertissez le ServiceAprès-Vente car il peut s'agir soit de fuites légères sur l'installation et dont il baudrait rechercher l'origine ou d'une corrosion du circuit de chauffage à laquelle il baudrait.Remédier par un traitement approprié de l'eau du circuit.

Défaut	Cause	Solution
code 7	Défaut connexion capteur de température	Appuyez sur OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance. Appelez le ServiceAprès-Vente
code 11	Erreur communication cartes principale/interface
code 12	Erreur communication cartes interface/principale
code 13	Défaut carte principale
code 14	Dépassement température
code 15	Défaut moteur mécanisme gaz
code 16	Défaut interne électronique
code 17	Tension alimentation secteur < ou égale à 170 V
code 18	Défaut interface utiliser
code 19	Défaut capteur température eau chaude
code 20	Interface utilisé incompatible avec carte principale

11 Contrôle / Remise en fonctionnement

Après avoir installé l'appareil, vérifiez son bon fonctionnement :

• Mettez l'appareil en marche selon les indications du mode d'emploi et contrôle que'il fonctionne correctement.
• Vérifiez l'étanchéité de l'appareil (gaz et eau) et eliminez les fuites eventuelles.
• Vérifiez que les fumées sont évacuées correctement.
• Contrôlez l'ensemble des dispositifs de commande et de sécurité, leur réglage et leur état de fonctionnement.

12 Information de l'utilisateur

L'utilisateur de l'appareil doit être informé du maniement et du fonctionnement de son apparéil.

• Expliquez-lui le fonctionnement de l'appareil de telle façon qu'il soit familiarisé avec son utilisation.
• Examinez le mode d'emploi ensemble et répondez le cas échéant à ses questions.
• Donnez tous les manuels et documents concernant l'appareil à l'utilisateur et demandez-lui de les conserver à proximité de l'appareil.
• Expliquez-lui comment vidanger l'appareil et montrez-lui les éléments à manipuler.
• Présentez à l'utilisateur tout particulièrement les consignes de sécurité qu'il doit respecter.
• Rappelez à l'utilisateur l'obligation d'un entretien régulier de l'installation.
• Recommandez-lui de passer un contrat d'entretien avec un professionnel qualifié.

13 Pièces de rechange

Pour garantir un fonctionnement durable de tous les organes de l'appareil et conserver l'appareil en bon état, seules des pieces de rechange d'origine Saunier Duval doivent être utilisées lors de travaux de réparation et d'entretien.

• N'utilisez que les pieces de rechange d'origine.
  Assurez-vous du montage correct de ces pieces en respectant leur position et leur sens initiaux.

14 Service ÀpRES-Vente

14.1 Bloc hydraulique

Legende

1 Vis de maintainen de la pompe
2 Moteur de pompe
3 Connecteur
4 Clip de maintain du détecteur de débit
5 Détector de début
6 Clip de maintain du filtré eau froide
7 Filtre eau froide
8 Clip de maintainen du tube de replissage

9 Clip de maintainen du filtrre «mousseur»
10 Filtre «mousseur»
11 Vis de maintainen de l'échangeur sanitaire
12 Echangeur sanitaire
13 Détector de pression circuit chauffage
14 Clip de maintain du détecteur de pression

14.1.1 Pompe sanitaire ou chauffage

• Dévissez les 4 vis de maintien de la pompe (1).
• Enlevez le moteur de pompe (2).

14.1.2 Echangeur sanitaire

• Retirez les deux vis de maintainen (11) accessibles par l'avant de la chaudière.

Attention au sens de remontage : le terme «TOP», imprimé sur la tranche de l'échangeur (12) doit être dirigé vers le haut.

14.1.3 Détector de débit

• Fermez l'arrivée eau froide.
• Dégagez le clip (8) puis faites pivoter le robinet et le tube de replissage.
• Débranchez le connecteur (3).
  Dégagez le clip (4).
• Déclipsez et dévissez le raccord d'arrivée eau froide sous la chaudière.
• Enlevez le détecteur de début (5).

14.1.4 Filtre eau froide

• Fermez l'alimentation générale en eau floide.
• Dégagez le clip de maintainen du filtre (6).
• Enlevez le filtré eau froide (7) et nettoyez-le.

14.1.5 Filtre "mousseur"

Le filtré «mousseur» améliore le dégazage du circuit chauffage.

• Fermez les robinets d'arrêt département et回头 chauffage puis vidangez la chaudière.

• Dégagez le clip de maintainen du filtré (9) placé sous la pompe.

• Enlevez le filtrre «mousseur» (10).
• Nettoyez puis remettez-le en place en positionnant correctement l'ergot.

14.1.6 Détector de pression circuit chauffage

• Dégagez le clip de maintien (14) du détecteur de pression circuit chauffage.
• Débranchez le faisceau.
• Enlevez le détecteur de pression circuit chauffage (13).

14.1.7 Filtre retourCHAUFFAGE

Legendre

1 Filtre retourCHAuffage
2 Robinets d'arrêts
- Fermez les 2 robinets d'arrêt (2) placés sur le retourCHAUFFAGE.
- Dévissez l'extrémité du raccord puis dégagez le filtrre retour chauffage (1) pour le nettoyer.

14.2 Récupérateur de condensats

Legende

1 Tuyaux flexibles
2 Flotteur
3 Vis de maintain du récapucateur de condensats
4 Récupérateur de condensats
5 Flexible d'évacuation
6 Collecteur

• Désolidarisez le flexible d'évacuation (5) placé sous le récapuérateur de condensats.
• Déposez la façon de la chambre étanche.
• Dévissez la vis de maintien du récapucateur de condensats (4).
• Enlevez le recupérateur de condensats en désengageant les tuyaux flexibles (1) et en prénant soin de ne pas renverser de liquide.

Attention : les condensats sont très acides, utilisez des gants de protection.

• Nettoyez les flexibles et enlevez les débris évientuelles présents.
• Nettoyez le flotteur (2) placé à l'intérieur du récapucérateur de condensats.
• Nettoyez le recupérateur de condensats en le passant sous l'eau.
• Remontez l'ensemble ennant soit de bien positionner les joints d'étanchéité.

Attention:aucun raccordement ne doit etre effectue sur des canalisations en cuivre.

14.3 Ensemble brûleur

Legendre

1 Isolation de la porte du brûleur
2 Joint
3 Ensemble brûleur

Attention :

• Remplacez le joint (2) à chaque fois que l'ensemble brûleur est démontré et au minimum tous les 5 ans.

L'iso1ation de la porte du bruleur (1) sur l'ensemble bruleur ne doit pas etre endommagée. Dans le cas contraire, remplacez-la.

14.4 Menus S.A.V.

L'utilisation des menus décrits ci-après est exclusivement réservée à l'usage des S.A.V. Les menus S.A.V., accessibles à partir du thermostat d'ambiance, permettent d'analyser d'éventuels dysfonctionnements et de modifier certains régages prévus en usine.

Accès aux menus données

• Raccordez le connecteur de la chaudière sur le thermostat d'ambiance.
  Appuyez 5 secondes sur MENU pour faire apparaitre le menu suivant :

• MENU INSTALLATEUR

• MENU SAV
• HISTORIQUE DEFAULTS
• DONNEES CHAUDIERE

1 - Menu "Historiques de défauts"

Utilisez les touches pour selectionner le menu "Historiques de defaults":

HISTORIQUE DEFAULTS OK HISTORIQUE DEFAULTS DONNEES CHAUDIERE MAR 04/02/03 10 MENU INSTALLATEUR --///--

L'afficheur presente le N° de defaulted et sa date d' apparition.

2 - Menu "Données chaudière"

• Utilisez les touches pour selectionner le menu "Données chaudière":

DONNEES CHAUDIERE OK PRESSION EAU MENU INSTALLATEUR CONSIGNE RADIAT. MENU SAV T° DEPART HISTORIQUE DEFAULTS T° RETOUR

Chaque validation par OK affiche la valeur correspondante pendant le fonctionnement de la chaudière.

EN FIN DE PARAMÉTRAGE, appuyez pendant environ 5 secondes sur pour revenir à l'affichage initial.

Accès au menu SAV

• Raccordez le connecteur de la chaudière sur le thermostat d'ambiance.

• Appuyez 5 secondes sur

pour faire apparaitre le menu suivant :

• MENU INSTALLATEUR

MENUSAV

HISTORIQUE DEFAULTS

DONNEES CHAUDIERE

• Sélectionnez le menu S.A.V.

▶ MENU SAV → HISTORIQUE DEFAULTS DONNEES CHAUDIERE

DE D'ACCES

OK CODE CHAUDIERE VITESSE MIN. VITESSE MAX. VITESSE DEMARR/ FORCER BRULEUR EFFACER DEFAULTS N° TELEPHONE SA

CODE CHAUDIERE

Attention: le code est préenregistré en usine. NB: le code correspondant à la chaudière est indiqué sur la plaque signalétique.

VITESSE MIN.

Cette valeur, prépréglée en usine, correspond à la la puissance minimale.

VITESSE MAX.

Cette valeur, prérégée en usine, correspond à la la puissance maximale.

VITESSE DEMARRAGE

Choix de la vitesse de démarriage de l'extracteur.

FORCER BRULEUR

Permet d'analyser le fonctionnement de la chaudière à puissance mini ou maxi.

EFFACER DEFAULTS

Efface l'historique des défauts.

N° TELEPHONE SAV

Enregistrement du n° de téléphone du SAV.
Ce numero s'affichera sur l'écran du thermostat en cas de défaut nécessitant l'intervention d'un professionnel.

EN FIN DE PARAMÉTRAGE, appuyez pendant environ 5 secondes sur pour revenir à l'affichage initial.

MENU

Test communication

• NE RACCORDEZ PAS le connecteur de la chaudière sur le thermostat d'ambiance.

• Appuyez 5 secondes sur

pour faire apparaitre le menu :

▶ SIGNAL RADIO

Le thermostat d'ambiance lance alors des signaux toutes les 10 secondes. L'affichage successif des numéroés 1, 2, 3, 4 ... signifie que les signaux passent normalement.

15 Données techniques

Chaudière à condensation, type C13, C33, C3S

Description	Unité	ISOSPLIT CONDENS F 24/30 E	ISOSPLIT CONDENS F 30/35 E
Catégorie gaz		II2Er 3P	II2Er 3P
Chauffage
Puisance utile à 80°C/60°C (P)	kW	6.8 - 22.5	7.6 - 28
Rendement sur P.C.I. à 80°C/60°C	%	98	98
Puisance utile à 50°C/30°C (P)	kW	7.6 - 24.6	8.6 - 30.6
Rendement sur P.C.I. à 50°C/30°C	%	107	107
Débit calorifique minimal (Q min.)	kW	7.1	8
Débit calorifique maximal (Q max.)	kW	23	28.6
Débit minimum de chauffage	l/h	500	500
Température départ chauffage min.	°C	22	22
Température départ chauffage max.	°C	80	80
Vase d'expansion, capacité	I	10	10
Pression de prégonflage du vase d'expansion	bar	0.6	0.6
Capacité maxi. de l'installation à 75°C	I	215	215
Soupape de sécurité, pression max. de service	bar	3	3
Sanitaire
Puisance utile min. (P min.)	kW	6.8	7.6
Puisance utile max. (P max.)	kW	29.3	34.2
Débit calorifique min. (Q min.)	kW	7.1	8
Débit calorifique max. (Q max.)	kW	29.3	34.2
Température eau chaude min.	°C	38	38
Température eau chaude max.	°C	60	60
Débit seuil	l/min	1	1
Débit spécifique (D) (ΔT 30°C)	l/min	14	16.3
Capacité micro-accumulation	I	4	4
Limiteur de débit eau froide	l/min	16	16
Soupape de sécurité, pression max. de service	bar	10	10
Pression d'alimentation min.	bar	0.7	0.7
Pression d'alimentation conseillée (*)	bar	2	2
Pression d'alimentation max.	bar	10	10
(*) Réglage conseillée pour le remplissage de l'installation compte tenu de la perte de charge du disconnecteur.
Combustion
Débit d'air neuf (1013 mbar - 0°C)	m3/h	37	43
Débit d'évacuation des gaz brûlés	g/s	13.2	15.3
Température fumées à 80°C/60°C	°C	68	68
Température fumées à 50°C/30°C	°C	48	48
Valeurs des produits de la combustion (mesurée au débit thermique nominal et avec le gaz de référence G20):
CO	ppm	86	100
	mg/kWh	92	176
(G20) CO2	%	9.2	9.2
NOx pondéré	ppm	23.3	21.1
	mg/kWh	41.1	37.3
Electrique
Tension d'alimentation	V/Hz	230/50	230/50
Puisance max. absorbée	W	206	206
Intensité	A	0.9	0.9
Fusible	mA	630	630
Protection électrique		IPX4d	IPX4d
Classe électrique		1	1

Description	Unité	ISOSPLIT CONDENS F 24/30 E	ISOSPLIT CONDENS F 30/35 E
Dimensions :
Hauteur	mm	890	890
Largeur	mm	510	510
Profondeur	mm	418	418
Poids net	kg	51	52
Numéro CE		1312 BP 3926	1312 BP 3979
Données techniques en fonction du type de gaz	Unité	ISOSPLIT CONDENS F 24/30 E	ISOSPLIT CONDENS F 30/35 E
Gaz naturel G 20 (1)
Débit gaz à puissance maximale sanitaire	m3/h	3.10	3.62
Débit gaz à puissance maximale chauffage	m3/h	2.43	3.02
Débit gaz à puissance minimale	m3/h	0.75	0.85
Pression d'alimentation en gaz	mbar	20
Diamètre injecteurs brûleur	mm	5.65
Gaz naturel G 25 (1)
Débit gaz à puissance maximale sanitaire	m3/h	3.60	4.22
Débit gaz à puissance maximale chauffage	m3/h	2.83	3.52
Débit gaz à puissance minimale	m3/h	0.87	0.98
Pression d'alimentation en gaz	mbar	25
Diamètre injecteurs brûleur	mm	5.65
Gaz liquide G 31 (Propane)
Débit gaz à puissance maximale sanitaire	kg/h	2.27	2.65
Débit gaz à puissance maximale chauffage	kg/h	1.78	2.22
Débit gaz à puissance minimale	kg/h	0.55	0.62
Pression d'alimentation en gaz	mbar	37
Diamètre injecteurs brûleur	mm	5.65

(1) Réf. 15^ C - 1013 mbar, gaz sec

Important : les chaudières ISOSPLIT CONDENS F 24/30 E et F 30/35 E s'inscrivent dans la catégorie "chaudière à condensation" suivant le classement de la Réglementation Thermique.

Seules les performances publiées sur le site Internet www. rt2000-chauffage.org correspondant à la premièreactualisation des valeurs officielles de performances dans le cadre de la RT 2000.
