MODE D'EMPLOI CHAUFFE-BAIN SD 2.10 SAUNIER DUVAL

Présentation Page 2

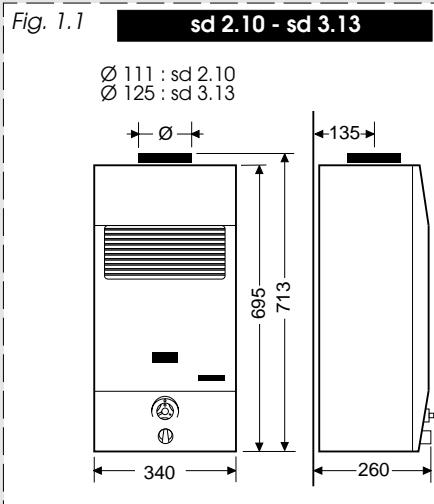

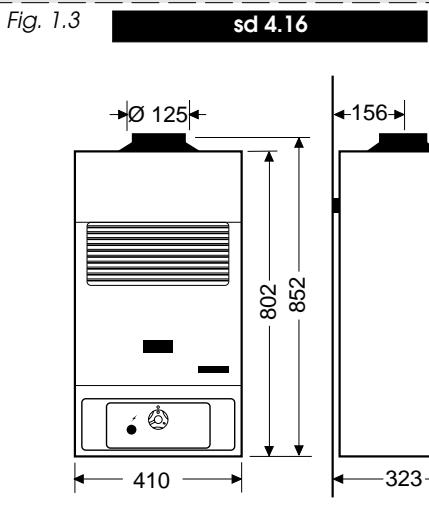

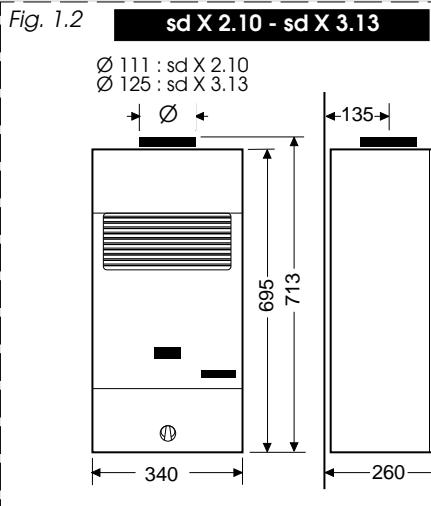

Dimensions 3
Caracteristiques techniques 4-5
Description 6-7
Conditions d'installation 8
Emplacement deschauffe-bains 8
Pose des canalisations 9
Mise en place 9
Mise en service des sd 2.10 et sd 3.13 10
Mise en service des sd X 2.10 et sd X 3.13 11
Mise en service des sd 4.16 12
Réglages 13
Incidents de fonctionnement 13
Dispositifs de sécurité 14

Entretien 15-16
Vidange 16
Changement de gaz 16
Garantie 16

SOMMAIRE UTILISATEUR

Presentsation Page 2
Mise en service des sd 2.10 et sd 3.13 10
Mise en service des sd X 2.10 et sd X 3.13 11
Mise en service des sd 4.16 12
Réglages 13
Incidents de fonctionnement 13
Entretien 15-16
Vidange 16
Garantie 16

PRÉSENTATION

Cette notice a pour but de déscrie comment installer et utiliser les apparêls Saunier Duval. Pour une pleine satisfaction de vos besoin, il est donc important de bien tener compte des averissements disponibles sur l'emballage et l'habillage des apparêls, et de respecter les informations indiquées sur ce document.

Les chauffe-bains sont des apparciels à gaz, qui permettent de chauffer instantanément de l'eau pour le replissage d'un évier ou d'une baignoire. Ces apparciels sont de type atmophérisque, c'est à dire que l'air du local où est installé le chauffe-bain sert à la combustion du brûleur. Il est donc importante que l'installation soit réalisée dans le respect des normes en vigueur notamment en matière d'aération du local.

Selon les besoin, Il existe :

• Les sd 2.10C, sd 2.10V et sd 2.10VS sont conçus avec une veilleuse permanente existant en version puissance fixe de 17,4 kW, ou en puissance variable de 8,7 kW à 17,4 kW.
• Les sd 3.13C, sd 3.13V et sd 3.13VS sont conçus avec une veilleuse permanente en version puissance variable de 11,1 kW à 22,7 kW.
• Les sd X 2.10 C et sd X 3.13 C sont concus sans veilleuse permanente, l'allumage dépend alors

directement d'une demande de puissance. Ces
appareils sont de puissance variable, respectivement de 8,7 kW à 17,4 kW et de 11,1 kW à 22,7 kW.

• Les sd 4.16 C sont conçus avec une veilleuse permanente et une puissance variable à régulation thermostatique de 8,3kW à 27,9kW .

Tous les modèles C sont équipés d'un dispositif de Sécurité individuel de Refoulement Cheminée (SRC) et doivent être raccordés sur un conduit d'évacuation des gaz brûlés à tirage naturel.

Tous les modèles V (VMC) sont équipés d'un dispositif de sécurité individuel de débordement et doivent être raccordés sur une installation de Ventilation Mécanique Contrôlee.

Tous les modèles VS (VMC + SC) sont équipés d'un dispositif de sécurité individuelle et collective et doivent être raccordés sur une installation de Ventilation Mécanique Contrôlee et asservie par une Sécurité Collective.

La puissance variable permet, quel que soit le débit puisé, de désposer d'eau chaude instantanée à température sensiblement constante et ceci dans la limite de la puissance maximale de l'appareil.

Le système d'allumage des chauffe-bains sans veilleuse permanente est étudié pour économiser l'énergie au maximum.

Accessoires

Différents accessoires sont disponibles tels que :

• une plaque de raccordement pour chantiers avec installation en attente (sd 4.16).

• robinetterie mélangeuse

(sd 2.10, sd 3.13, sd X 2.10 e† sd X 3.13).

• becs verseurs (sd 2.10 et sd 3.13).

Pour obtenir des informations détaillées sur ces diverses possibilités, consultez votre revendeur habitual.

poids net : 12 kg

poids brut:16kg

poids net : 15 kg

poids brut:17kg

poids net : 23 kg

poids brut:27kg

Hab 040

Hab 041

Après consultation de la plaque signalétique, la désignation du produit portée sur celle-ci vous permet de connaître exactement, par le tableau ci-dessous, le type d'appareil avec les gaz utilisables.

	Version indicée*	Puisance	Pression d'alienation eau	Catégorie gaz	Gaz utilisables	TYPE
sd 2.10	C3	fixe	réduite	I3+	G30 - G31	B11BS
"	C2	fixe	normale	II1C2E+	G130 - G20 - G25	B11BS
"	C2	fixe	normale	II2E+3+	G20 - G25 - G30 - G31	B11BS
"	V2 ou VS2	fixe	normale	I2E+	G20 - G25	B
"	V2 ou VS2	fixe	normale	II1C2E+	G130 - G20 - G25	B
"	C1	variable	normale	II2E+3+	G20 - G25 - G30 - G31	B11BS
"	V1 ou VS1	variable	normale	I2E+	G20 - G25	B
sd 3.13	C1	variable	normale	II1c2E+	G130 - G20 - G25	B11BS
"	C1	variable	normale	II2E+3+	G20 - G25 - G30 - G31	B11BS
"	V1 ou VS1	variable	normale	I2E+	G20 - G25	B
sd X 2.10	C1	variable	normale	II2E+3+	G20 - G25 - G30 - G31	B11BS
sd X 3.13	C1	variable	normale	II2E+3+	G20 - G25 - G30 - G31	B11BS
sd 4.16	C1	variable	normale	II2E+3+	G20 - G25 - G30 - G31	B11BS

• Les indices sont fonction de la puissance et de la pression d'alimentation eau.

	sd2.10C	(C)	(C)	(C)	(C)	(C)	(C)	(C)
		(en kW)	(en kW)	(en kW)	(en kW)	(en kW)	(en kW)	(en kW)
Puisance utile fixe(P)	17,4	17,4	—	—	—	—	—	—
Puisance utile(P)automatiquement variablede (en kW) ……à (en kW) ……	—	—	8,7	11,1	8,7	11,1	8,3	8,3
	—	—	17,4	22,7	17,4	22,7	27,9	27,9
Rendement sur P.C.I.(en %) ……	84	84	84	85	84	85	84	84
Débit minimal d'allumage(en l/min) ……	5	5	2,5	3	3	3	3	3
Pression d'eau minimale(pw)(en bar) ……	0,2	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Pression d'eau maximale*(pw)(en bar) ……	2,5	10	10	10	10	10	10	10
Débit calorifique nominal(Q) de (en kW) ……à (en kW) ……	—	—	10,7	13,1	10,7	13,1	9,9	9,9
	20,7	20,7	20,7	26,8	20,7	26,8	33,2	33,2
Débit d'extraction VMC(en m3/h) ……	—	75	75	98	—	—	—	—
Δ température par sélecteur(en °C) ……	—	25	—	—	—	—	—	—
Δ température par correcteur(en °C) ……	—	—	10	10	10	10	10	—

• Ces valeurs de pression d'eau maximale tiennent compte de l'effet de la dilatation de l'eau.

Les indications concernant l'etat de réglage mentionnées sur la plaque signalétique et sur ce document doivent être compatibles avec les conditions d'alimentation locales.

Seul un technicien qualifié est habilité à intervenir sur des organes scellés.

éristiques du gaz naturel Lacq (G20) :

sd 2.10 C2	II1C2E+	20	0,28	1,15	2,19	—
sd 2.10 C2	II2E+3+	20	0,28	1,15	2,19	—
sd 2.10 V2 ou VS2	I2E+	20	0,28	1,15	2,19	—
sd 2.10 V2 ou VS2	II1C2E+	20	0,28	1,15	2,19	—
sd 2.10 C1	II2E+3+	20	0,28	1,15	2,19	—
sd 2.10 V1 ou VS1	I2E+	20	0,28	1,15	2,19	—
sd 3.13 C1	II1C2E+	20	0,28	1,15	2,84	—
sd 3.13 C1	II2E+3+	20	0,28	1,15	2,84	—
sd 3.13 V1 ou VS1	I2E+	20	0,28	1,15	2,84	—
sd X 2.10 C1	II2E+3+	20	0,32	1,15	2,19	—
sd X 3.13 C1	II2E+3+	20	0,32	1,15	2,84	—
sd 4.16 C1	II2E+3+	20	0,28	1,15	3,51	—
Caractéristiques du gaz naturel Groningue (G25):
sd 2.10 C2	II1C2E+	25	0,28	1,15	2,33	—
sd 2.10 C2	II2E+3+	25	0,28	1,15	2,33	—
sd 2.10 V2 ou VS2	I2E+	25	0,28	1,15	2,33	—
sd 2.10 V2 ou VS2	II1C2E+	25	0,28	1,15	2,33	—
sd 2.10 C1	II2E+3+	25	0,28	1,15	2,33	—
sd 2.10 V1 ou VS1	I2E+	25	0,28	1,15	2,33	—
sd 3.13 C1	II1C2E+	25	0,28	1,15	3,02	—
sd 3.13 C1	II2E+3+	25	0,28	1,15	3,02	—
sd 3.13 V1 ou VS1	I2E+	25	0,28	1,15	3,02	—
sd X 2.10 C1	2E+3+	25	0,32	1,15	2,33	—
sd X 3.13 C1	II2E+3+	25	0,32	1,15	3,02	—
sd 4.16 C1	II2E+3+	25	0,28	1,15	3,73	—
Caractéristiques du gaz butane (G30):
sd 2.10 C3	I3+	28/30	0,18	0,77	—	1,63
sd 2.10 C2	II2E+3+	28/30	0,18	0,77	—	1,63
sd 2.10 C1	II2E+3+	28/30	0,18	0,77	—	1,63
sd 3.13 C1	II2E+3+	28/30	0,18	0,77	—	2,11
sd X 2.10 C1	II2E+3+	28/30	0,18	0,77	—	1,63
sd X 3.13 C1	II2E+3+	28/30	0,18	0,77	—	2,11
sd 4.16 C1	II2E+3+	28/30	0,18	0,74	—	2,62
Caractéristiques du gaz propane (G31):
sd 2.10 C3	I3+	37	0,18	0,77	—	1,61
sd 2.10 C2	II2E+3+	37	0,18	0,77	—	1,61
sd 2.10 C1	II2E+3+	37	0,18	0,77	—	1,61
sd 3.13 C1	II2E+3+	37	0,18	0,77	—	2,08
sd X 2.10 C1	II2E+3+	37	0,18	0,77	—	1,61
sd X 3.13 C1	II2E+3+	37	0,18	0,77	—	2,08
sd 4.16 C1	II2E+3+	37	0,18	0,74	—	2,58
Caractéristiques de l'air propané (G130):
sd 2.10 C2	II1C2E+	8	0,50	2,60	3,15	—
sd 3.13 C1	II1C2E+	8	0,50	2,60	4,08	—

• Toutes les valeurs de débit gaz nominal exprimées en m^3/h sont données pour une température de gaz à 15 °C et une pression atmophérisque de 1013 mbar.

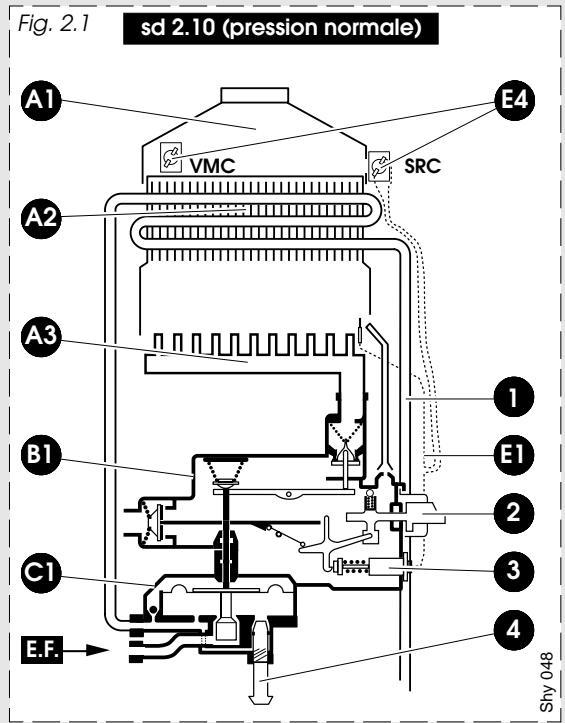

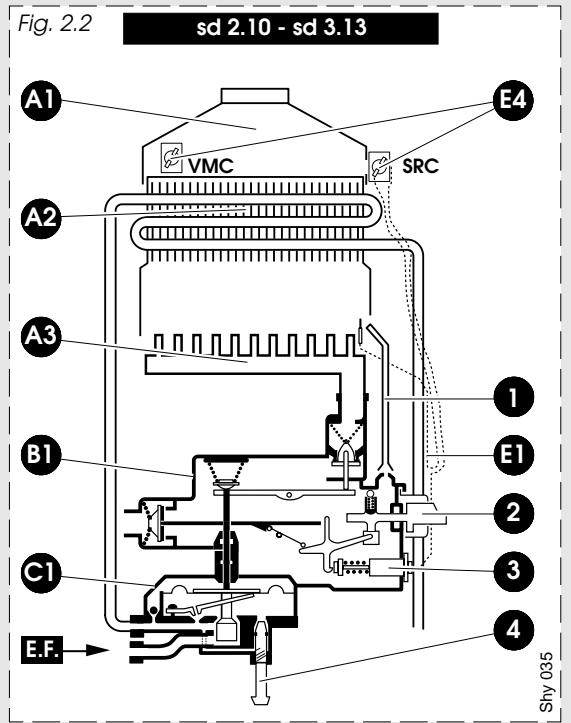

CONSTITUTION DES CHAUFFE-BAINS :

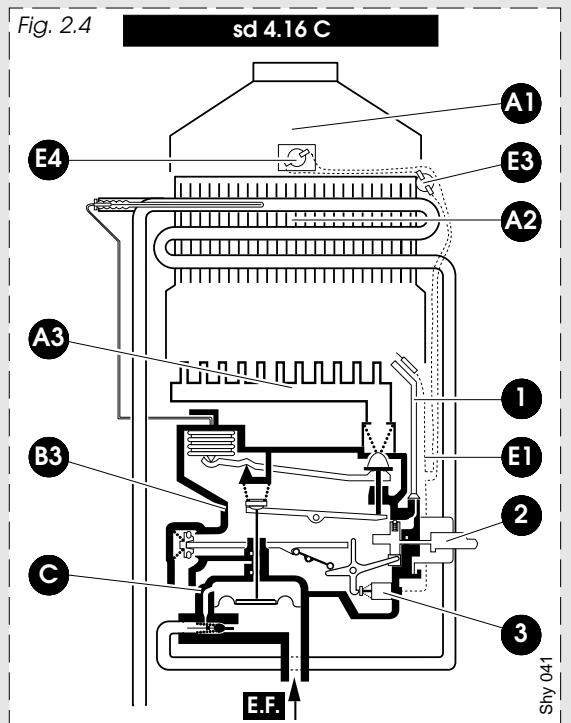

Élement A1: • un coupe tirage incorpore en acier, revêtement alu ou émaille, avec buse d'évacuation des gaz brûlés

A2: un corps de chauffe en cuivre rouge brasé et protégé contre la corrosion
A3:unbruleurenacierinoxydable
B1: un mécanisme avec régulateur automatique du début d'eau
B2 : ● un mécanisme asservissant le débit de gaz au débit d'eau
B3 : ● un mécanisme thermostatique de régulation en fonction de la température
C1: un mécanisme eau avec sélecteur de température
C2: un mécanisme eau avec correcteur de température (été - hiver)
D1:● un dispositif piezo-électrique d'allumage de la veilleuse
D2:● un dispositif d'allumage automatique de la veilleuse
E1: ● sécurité par thermocouple
E2: ● sécurité par ionisation de la flamme
E3 : ● un dispositif de sécurité de surchauffe.
E4 :● un dispositif de sécurité de refoulement cheminée par SRC ou par VMC (type V uniquement)

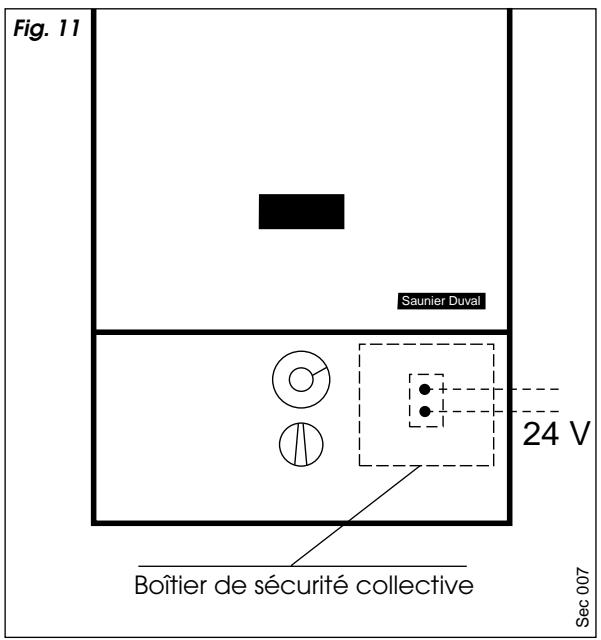

E5 : • option possible d'un boîtier permettant le raccordement à la sécurité collective (type VS)

B (B1 ou B2 ou B3) ... Mécanisme gaz

C (C1 ou C2)......Mécanisme eau

D2 Dispositif d'allumage automatique des veilleuses

E1 ............Sécurité par thermocouple

E3 ............Sécurité surchauffe
E4 ............ Sécurité SRC ou VMC
1 .Veilleuse(s)
2 Manette(s) de mise en service et de disjonction
3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..
4 .... Selecteur ou correcteur de température

E.F. Entrée Eau Froide

Bâtiments d'habitation

L'installation et l'entretien de l'appareil doivent être effectuels par un professionneliel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment :

• Arrêté du 2 août 1977

Régles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquées situées à l'intérieur des batiments d'habitation et de leur dépendances.

• Norme DTU P 45-204 - Installations de gaz (anciennement DTUN°61-1 - Installations de gaz-Avril 1982 + additif n° 1 Juillet 1984), en particulier pour ce qui concerne :

• le volume du local,

• les surfaces ouvrant sur l'extérieur,
• les amenées d'air frais
• les sorties d'air vicié
• l'évacuation des produits de combustion.

Établissements recevant du public

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règes de l'art en vigueur, notamment :

• Règlement de sécurité contre l'incendie et la panique dans les établissements reçvant du public :

a) Prescriptions générales

Pour tous les apparciels :

• Articles GZ

Installations aux gaz combustibles et hydrocarburres liquefies. Ensuite, suivant l'usage :

• Articles CH, Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements reçuant du public (hôpitaux, magasins, etc...)

• Réglement Sanitaire Départemental

La garantie du constructeur ne saurait etre engagée si ces conditions n'etaient pas respectees.

Les apparèils sont conformes aux normes :

• EN 26 (appareils de base)
• NFD 35-323(appareilsraccordedssuruneintallation deventilation mecanique controllee)
• Circulaire du 17/03/86 relative à la sécurité collective des installations de Ventilation Mecanique Contrôlee.

EMPLACEMENT DES CHAUFFE-BAINS

EMPLACEMENT

• Détéminer la position du chauffe-bain en évitant de le placer au-dessus d'un apparèil dont l'usage lui serait préjudiciable (par exemple, cusinière émettant des vapeurs grasses...) ou dans un local dont l'atmosphère serait corrosive ou charge de poussières abondantes.
• Respecter une distance minimale de 30 mm entre chaque côte de l'appareil et toute surface en matériel inflammable.

Modèles C

Les modèles C doivent être raccordés sur un conduit d'évacuation des gaz brûlés à tirage naturel d'une hauteur minimale de 0,50 m.

Le tracé de ce conduit doit être tel qu'en aucun cas l'eau de condensation eventuelle ne puisse ruisser dans l'appareil.

Respecter les diamètres des buses d'évacuation (se reporter au chapitre "DIMENSIONS").

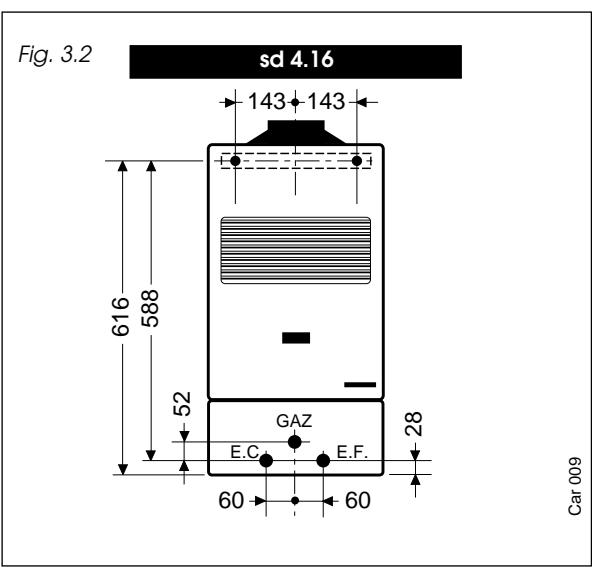

Modèles V et VS

Les modèles V et VS doivent être raccordés sur une installation de Ventilation Mécanique Contrôlée.

Prévoir une longueur de tuyaux d'évacuation des

gaz brûlés qui soit la plus courte possible et éviter les coudes. Ce tuyau et la bouche d'extraction doivent résister à la condensation eventuelle des produits de combustion ainsi qu'à leur température d'environ 200^ .

Respecter les diamètres des buses d'évacuation et d'extraction (se reporter au chapitre "DIMENSIONS").

Avant tout raccordement, il est important de nettoyer les tuyaux en laissant débiter à l'air libre une certaine quantité d'eau et de gaz pour chasser les limailles et autres déchets.

Arrivée gaz (sd 2.10, sd 3.13, sd X 2.10 et sd X 3.13)

• gaz naturel, butane ou propane robinet à clapet 15 x 21 avec écrou raccord et douille à souder pour tube 12 x 14.
  Important : dans le cas d'alimentation en butane, il est nécessaire de prévoir deux bouteilles débitant en même temps sur le même détendeur dont le débit sera au minimum de 1,7 kg/h pour les sd 2.10 ou de 2,2 kg/h pour les sd 3.13.
• air butané ou air propané (sd 2.10 et sd 3.13) robinet à clapet 20 x 27 avec écrou raccord et douille à souder pour tube 20 x 22.

Arrivée gaz (sd 4.16)

robinet à clapet 20 x 27 avec écrou raccord et douille à souder pour tube 10 x 12.

Arrivée eau froide

robinet d'arrêt 15 x 21 avec écrou raccord et douille à souder pour tube 14 x 16.

Attention : s'assurer que la pression d'eau dans l'appareil ne peut dépasser la pression maximale, même et sur tout sous l'effet de la dilatation de l'eau, par la valeur indiquée au chapitre "CARAC- TÉRISTIQUES TECHNIQUES".

Départ eau chaude

• filetage mœle 15 x 21 avec écrou raccord et douille à souder pour tube 14 x 16.

MISE EN PLACE

• Nettoyer les tuyaux pour chasser les limailles et autres déchets.
• Poser les deux vis de fixation supérieures.

• Raccorder les canalisations sur les douilles eau et gaz.

• Mettre en place les joints fournis avec l'appareil et serrer les raccords eau et gaz.

• Raccorder le conduit de fumée en l'emboitant dans la buse d'évacuation de l'appareil.

Fig. 4.1

Fig. 4.2

Hab 084

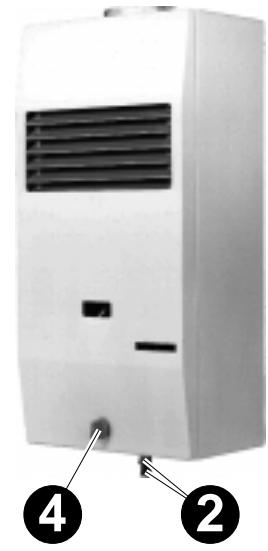

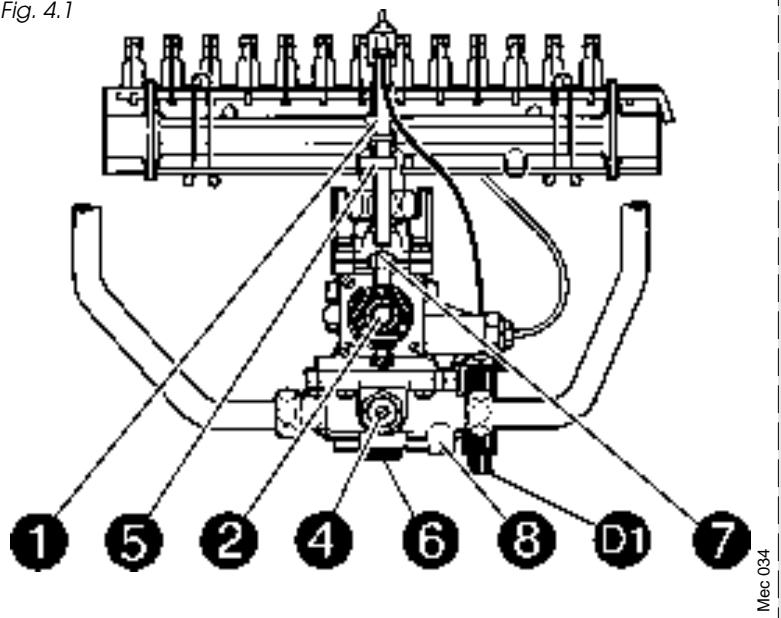

Description (fig. 4.1 et 4.2)

• Tube de veilleuse
  2 - Manette de mise en service, de réglage puissance et de disjonction
  4 - Sélecteur ou correcteur de température

5 - Attache de maintain du tube de veilleuse
6 - Bouchon
7 -Injecteur de veilleuse
8 - Vis de réglage d'allumage brûleur
D1 - Piezo-électrique

Instructions d'utilisation

• Ouvrir le robinet d'arrivée d'eau puis purger le circuit eau en ouvrant successivement tous les robinets de l'installation.

• Tourner la manette (2 fig. 4.1 et 4.2) afin d'amener la flamme rouge (a) en face du repère (b) de la façon (fig. 5.1).

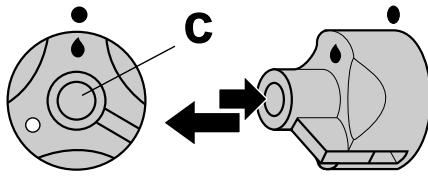

• Appuyer à fond sur le bouton (c) et le relâcher (fig. 5.2): le bouton reste à demi enforcé. Cette position veilleuse permet à l'air contenu dans les canalisations de s'échapper mais interdirit l'alimentation du brûleur.

• Appuyer sur le bouton de l'allumeur piezo-électrique (D1 fig. 4.1), la veilleuse s'allume; attendre environ 15 secondes afin de permettre l'échauffement du thermocouple de sécurité.
• Appuyer à nouveau sur le bouton (c) et laisser celui-ci revenir en arrêtre (fig. 5.3): l'appareil est alors pré à fonctionnerès l'ouverture d'un robinet deuisage.

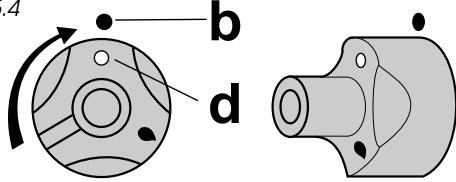

• Pour arrêté l'appareil, il suffit de tourner la manette de manière à placer le disque blanc (d) en face du repère (b) de la façade (fig. 5.4), ce qui provoque la fermeture du robinet gaz.

Nota: pour arrêter l'appareil alors que le bouton (c) est en position veilleuse (fig. 5.2), réappuyer sur celui-ci (fig. 5.3) avant de tourner la manette (2).

Fig. 5.1
b

Mec 037

Fig. 5.2

Mec 037

Fig. 5.3

Mec 037

Fig. 5.4

Mec 037

Fig. 6.1

Fig. 6.2

Hab 095

Description (fig. 6.1 et 6.2)

1 - Tubes de veilleuses
2 - Manettes de mise en service et de disjonction
4 - Correcteur de températe

5 - Pattes de maintain des tubes de veillueuses
6 - Bouchon
7 -Injecteurs de veilleuses
8 - Vis de réglage d'allumage brûleur

Instructions d'utilisation

• Mettre la pile en place en respectant la polarité (voir fig. 6.1).
• Ouvrir le robinet d'arrivée d'eau puis purger le circuit eau en ouvrant successivement tous les robinets de l'installation.

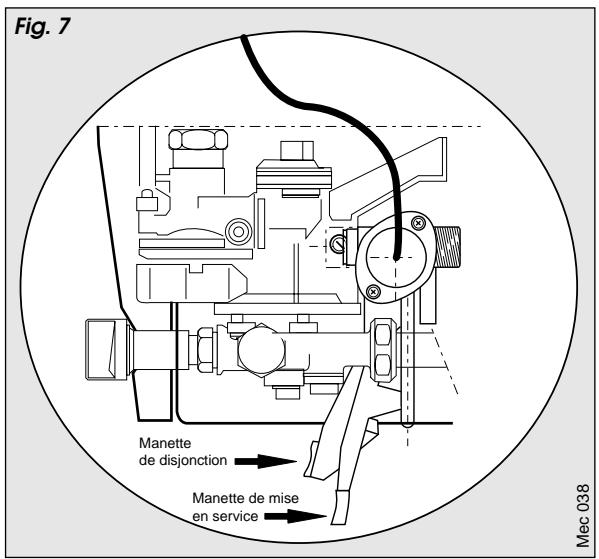

• Appuyer sur la manette de mise en service de couleur verte situé sous le chauffe-bain (voir fig. 6.2 et 7). Cette manette doit rester enclenchée pour permettre un fonctionnement normal du chauffebain.

LessdX2.10 et sdX3.13 fonctionnent sans veilleuse permanente :

• à l'ouverture d'un robinet d'eau chaude la veilleuse s'allume par un train d'étincelles et permet la mise en route du brûleur.

• à la fermetre de ce robinet, le brûleur s'éteint mais la veilleuse reste encore allumée pendant environ une minute. Cette disposition permet, pour un deuxièmeuisage successif, le réallumage du brûleur sans solliciter à nouveau le dispositif d'allumage.

Fig. 8.1

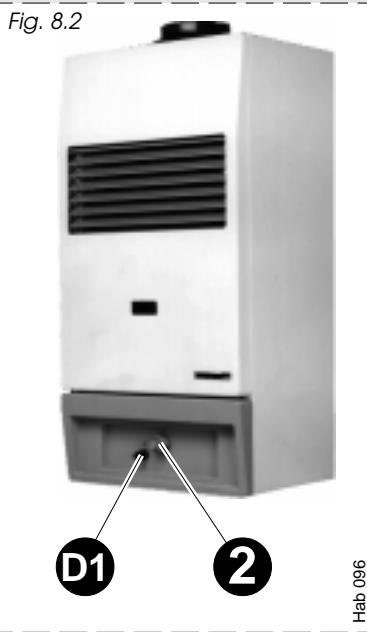

Description (fig. 8.1 et 8.2)

1 - Tube de veilleuse
2 - Manette de mise en service et de disjonction
5 - Attache de maintain du tube de veilleuse

6 -Vis de vidange
7 -Injecteur de veilleuse
D1 - Piezo-électrique

Instructions d'utilisation

• Ouvrir le robinet d'arrivée d'eau puis purger le circuit eau en ouvrant successivement tous les robinets de l'installation.

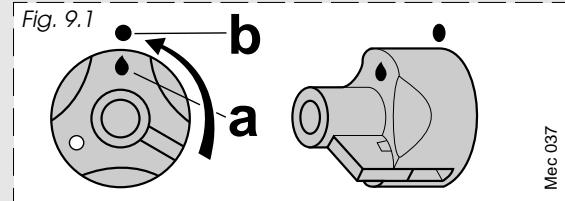

• Tourner la manette (2 fig. 8.1 et 8.2) afin d'amener la flamme rouge (a) en face du repère (b) de la façon (fig. 9.1).

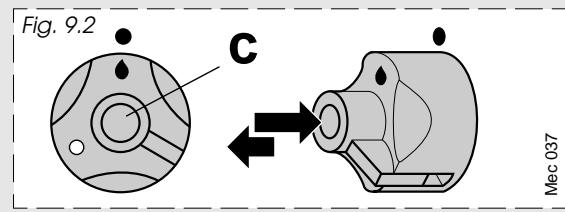

• Appuyer à fond sur le bouton (c) et le relâcher (fig. 9.2): le bouton reste à demi enforcé. Cette position veilleuse permet à l'air contenu dans les canalisations de s'échapper mais interdirit l'alimentation du brûleur.

• Appuyer sur le bouton de l'allumeur piezo-électrique (D1 fig. 8.1 et 8.2), la veilleuse s'allume; attendre environ 15 secondes afin de permettre l'échauffement du thermocouple de sécurité.
• Appuyer à nouveau sur le bouton (c) et laisser celui-ci revenir en arrière (fig. 9.3): l'appareil est alors pré à fonctionnerès l'ouverture d'un robinet deuisage.

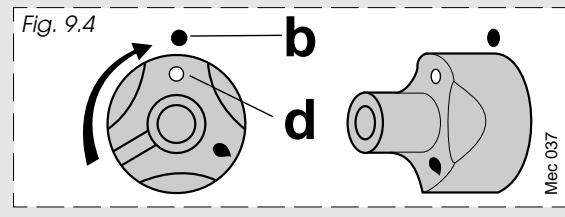

• Pour arrêter l'appareil, il suffit de tourner la manette de manière à placer le disque blanc (d) en face du repère (b) de la façade (fig. 9.4), ce qui provoque la fermeture du robinet gaz.

Nota : pour arrêter l'appareil alors que le bouton (c) est en position veilleuse (fig. 9.2), réappuyer sur celui-ci (fig. 9.3) avant de tournier la manette (2).

RéGLAGE DE LA PROGRESSIVÉ D'ALLUMAGE

- pour tous chauffe-bains sauf sd 4.16

Si I'allumage du bruleur est trop brusque, visser un peu la vis (8 fig. 4.1 et 6.1) située sous le mecanisme. S'il est trop lent, dévisser un peu cette vis.

RéGLAGE DU DÉBIT DE GAZ

Seul un technicien qualifié est habilité à intervenir sur des organes scellés.

tousd2.10efsd3.13

(uniquement pour les chauffe-bains fonctionnant à l'air proposé)

Au besoin, agir sur le bouton moleté du régulateur gaz : visser pour augmenter le débit, dévisser pour le diminuier.

sd 4.16

Il n'y a normalementaucun réglage àeffectuer si le gaz qui alimenté l'appareil est un des gaz normaux figurant sur le tableau de cette notice. Cependant, dans le cas où la pression d'alimentation en gaz de I'appareil se trouve pres de la valeur maximum indiquée au tableau de cette notice, il pourra être utile de ramener le débit gaz à la valeur indiquée de manière à ne pas dépasser la puissance maximum.

Pour cela il suffira d'agir sur la vis de réglage située sur le côte gauche du mécanisme gaz. On accède à cette vis après avoir retirel goupille de plombage. Pour effectuer ce réglage ouvrir en grand un robinet d'eau chaude pour être sur que l'appareil fonctionne à sa puissance maximum. Pour diminuer le début gaz, il suffit de tourner cette vis dans le sens des aiguilles d'une montre.

RéGLAGES

RéGLAGE DE LA TEMPERATURE D'EAU CHAUBE

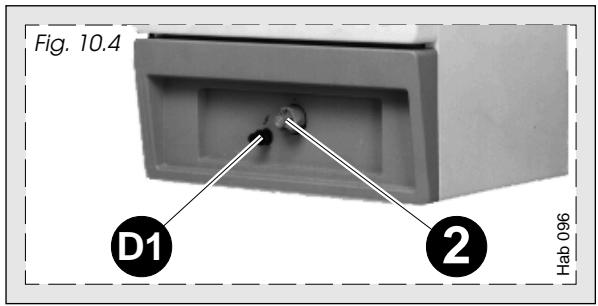

puissance variable : sd 4.16

Cet apparéil est équipé d'un dispositif de régulation thermostatique, le débit gaz du brûleur est automatiquement ajusté afin d'obtenir une température constante pendant leuisage.

Le débit d'eau chaude se règle par l'ouverture plus ou moins grande du robinet deuisage.

INCIDENTS DE FONCTIONNEMENT

Sur sd X 2.10 et sd X 3.13

• Si la veilleuse ne s'allume pas tout de suite lors d'unuisage, et malgre un train d'etincelles, esta signifie qu'il y a de l'air dans les canalisations de gaz. Attendre quelques secondes pour s'assurer de l'allumage de la veilleuse.
• Si aucune étincelle ne se produit lors d'un puisage, cela signifie que la pile qui alimente le train d'étincelles est decharge et il convient de la changer.

Utiliser unepile de 1,5Vde type R14 alcaline.Faire attention à la polarité (voir fig.6.1).

• S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité intégré provoque l'arrêt du chauffe-bain. Pour remettre en fonctionnement, appuyer sur la manette de mise en service de couleur verte situé sous le chauffe-bain (voir fig. 6.2 et 7). Cette manette doit rester enclenchée pour permettre un fonctionnement normal du chauffe-bain.

Si l'incident devient fréquent, appeler un techni-cien et suivre les indications données au chapitre "DISPOSITIONS DE SECURITÉ".

IMPORTANT: il est interdit demettre hors service les dispositifs de sécurité ou meme d'effectuer une manoeuvre intempestive pouvant nuire à leur bon fonctionnement. Si, après une tentative de remise en service de l'appareil, une anomalie se reproduit, seul un technicien qualifie doit intervenir :

• procéder au remplacement évientuel des pièces défectueuses;
• n'utiliser que les pieces de rechange certifiées d'origine Saunier Duval;
• s'assurer du montage correct de ces pieces en respectant leur position et leur sens initiaux;
• vérifier cette opération en constatant la mise en sécurité de l'appareil.

Modèles C

Les modèles C sont équipés d'un dispositif de Sécurité individuel de Refoulement Cheminée (SRC).

Sur les chauffe-bains avec veilleuse, ce dispositif est composé d'un thermostat à bilame relié par deux fils en série avec la continuité du thermocouple; sur les chauffe-bains sans veilleuse, ce dispositif est composé d'un bulbe en liaison avec un soufflet.

Dans tous les cas d'une obstruction totale ou partielle du conduit de cheminée entraînant un refoulement par le coupe tirage, le thermostat ou le bulbe détecte et monte en température, et provoque la disjonction de l'appareil.

La remise en service de l'appareil n'est possible qu'après le temps nécessaire au refroidissement de la sécurité refoulement (environ 15 minutes).

S'il y a intervention d'un technicien qualifié, celui-ci vérifiera, après changement éventuel de pieces, la disjonction de l'appareil en effectuant le bouchage du conduit d'évacuation.

Modèles V

Les modèles V (VMC) sont équipés d'un dispositif prévu pour une installation de Ventilation Mécanique Contrôlée. Ce dispositif est composé d'un thermostat à bilame relié par deux fils en série avec la continuité du thermocouple.

S'il y a intervention d'un technicien qualifié, celui-ci vérifiera, après changement éventuel de pieces, la disjonction de l'appareil en effectuant le bouchage du conduit d'évacuation.

Modèles VS

Les modèles VS (VMC + SC) sont écipés d'un dispositif prévu pour une installation de Ventilation Mécanique Contrôlee et asservie par une Sécurité Collective. Les chauffe-bains concernés sont écipés d'un boîtier permettant le raccordement à la sécurité collective afin de satisfaire aux prescriptions de la circulaire du 17/03/86 relative à la sécurité collective des installations de ventilation mécanique contrôlée.

Le role de cet ensemble est d'interrompre le fonctionnement du chauffe-bains en cas de défaillance de l'extracteur ou de coupure électrique du réseau.

Le reliais intégré au boîtier de raccordement fonctionne sous 24 Volts alternatif ou continu pour une consommation de 0,5 W.

Le raccordement électrique de la sécurité collective se fait dans le boîtier fixé sur le dossieritué à la partie inférieure droite du chauffe-bains (fig. 11). Il suffit après avoir démontré le couvercle, de raccorder sur les bornes à vis 1 et 2, les deux fils venant de l'alimentation asservie 24 volts alternatif ou continu.

Sécurité de surchauffe sur sd 4.16

Cette sécurité se présente sous la forme d'un thermostat à bilame placé sur le corps de chauffe. Pour éviter une température excessive dans l'échangeur, le thermostat, relié en série avec la SRC et le thermocouple, provoque la disjonction de l'appareil.

Description 1 - Tube d

2 - Manette de mise en service, de réglage puissance et de disjonction
4 - Sélecteur ou correcteur de température
5 - Attache de maintain du tube de veilleuse
6 - Vis de vidange ou bouchon
7 -Injecteur de veilleuse
8 - Vis de réglage d'allumage brûleur
D1 - Piezo-électrique

Détartrage du corps de chauffe

Si l'appareil est installé dans une région où l'eau est très calcaire et que l'on constate une diminution du débit d'eau et/ou eventuèlement un phénomène de bruit, un détartrage du corps de chauffe est nécessaire.

Pour effectuer ce détartrage :

fermer l'arrivee d'eau;
- démonter le corps de chauffe et le replir d'une solution d'acidine inhibé à 15%;
- laisser agir 10 à 15 minutes puis rincer abondament;
- si nécessaire, répéter l'opération.

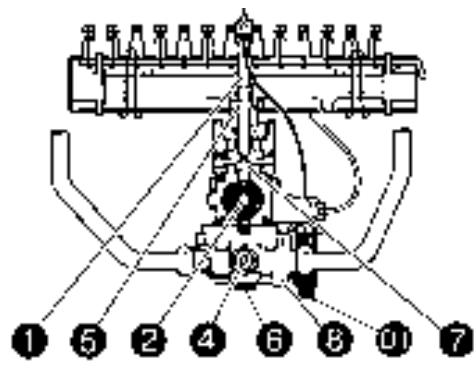

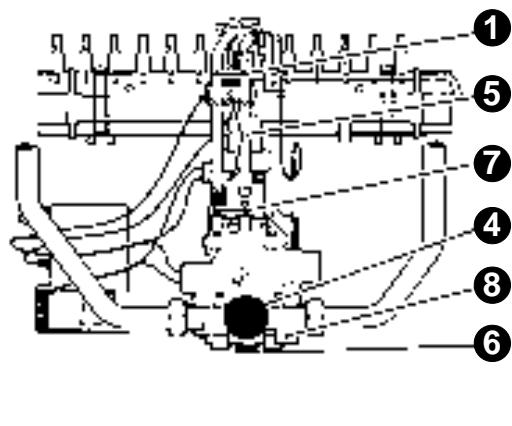

Nettoyage de la veilleuse

Une obstruction, même partielle, de la veilleuse se reconnait par un changement d'aspect de la petite flamme visible en haut du tube de veilseuse. En fonctionnement normal, cette petite flamme a l'aspect d'un petit ccone bleu bien stable; lorsque la veilseuse est encrassee, cette flamme devient molle ou prend une coloration jaune.

Pour nettoyer la veilleuse ou les veilleuses (1) :

• arrête l'appareil
• selon le type d'appareil,sterolir la manette du selecteur (4) et devisser l'écrou plastique, ousterolir le bandeau inférieur
• enlever la façade

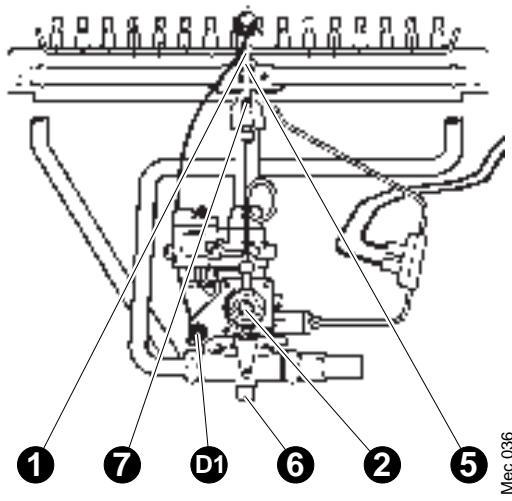

• pousser l'attache (5 fig. 12.1 et fig. 12.3) ou dévisser les deux vis (5 fig. 12.2), puis retarder le ou les tubes de veilleuse (1)

• souffler dans ce ou ces tubes pour chasser les poussières;

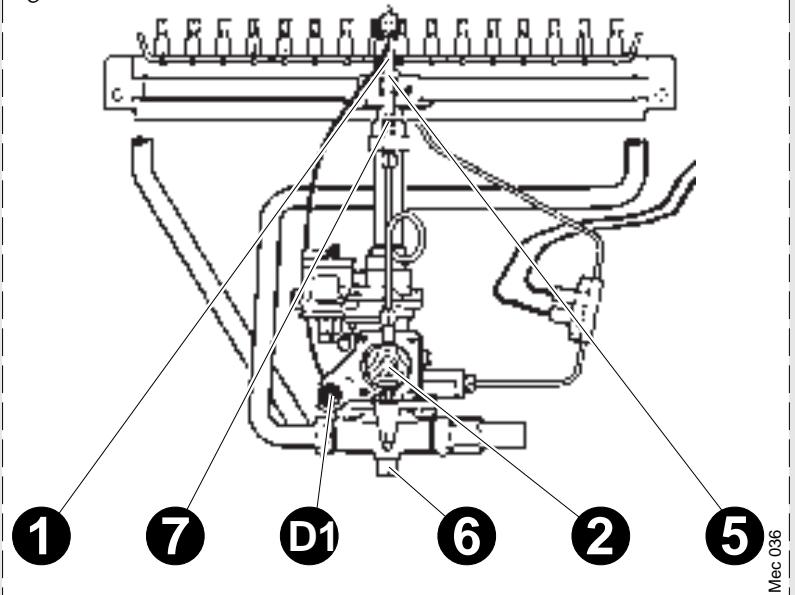

• démonter l'injecteur veilleuse (7 fig. 12.1 et fig. 12.3) ou les injecteurs de veilleuse (7 fig. 12.2)

Nota: ne pas abimer le(s) joint(s) torique(s)

• nettoyer ces injecteurs en brossant légèrement leur surface et en soufflant à travers.

Fig. 12.1 sd 2.10 - sd 3.13
Fig. 12.2 sdX 2.10 - sdX 3.13

Fig. 12.3 sd 4.16

Les chauffe-bains sont des apparciels robustes qui assureront un très long usage moyonnant un entretien annuel.

Cet entretien consiste au ramonage obligatoire du conduit de cheminée ou de la bouche d'extraction VMC.

L'entretien technique de l'appareil sera fait par un spécialiste agrée Saunier Duval qui contrôle plus particulièrement le corps de chauffe, le brû

leur, les organes de sécurité et les dispositifs d'asservissements.

Le nettoyage périodique des panneaux de votre chauffe-bain pourra se faire à l'aide d'un chiffon mouillé à l'eau savonneuse. N'utilise pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une ALTERATION du revêtement des panneaux.

VIDANGE

La vidange est indispensable s'il y a risque de gel :

fermer l'arrivée de gaz;
fermer l'arrivée d'eau;
ouvrir un ou plusieurs robinets deuisage d'eau chaude.

CHANGEMENT DE GAZ

En cas de changement dans la nature du gaz alimentant l'appareil, il est nécessaire de modifier certains éléments constitutifs du brûleur et de la veilleuse.

Le mecanisme des apparèils pouvant fonctionner en air propané est équipé d'un régulateur de pression gaz.

Ces modifications et les nouveaux réglages qu'el-

les supposent ne peuvent être effectuels que par un professionnel qualifié. L'adaptation sera facilement réalisée en suivant les instructions fournies avec la pochette de changement de gaz que Saunier Duval fient à votre disposition.

GARANTIE

Pour que la garantie du chauffe-bain soit effective, appeler des la fin des travaux d'installation votre installateur. Il effectuera les contrôles et, eventuellement, les réglages de l'appareil, et dévra dûment complétée la carte de garantie.

Celle-ci sera presentée à la station technique

agréée Saunier Duval la plus proche seulement en cas de recours en garantie.

En cas d'anomalie de fonctionnement, appeler le service après-vente agreeé Saunier Duval le plus proche.

Toujousouiee d'amelierer la qualite de ses appareils, la societe Saunier Duval/eau chaude/chauffage se reseve le croit de modifier tous-ci sans preavis. Les renseignements techniques portes sur nos documents sont donnés a titre indicatif et non d'engagement.
