Marque	SAUNIER DUVAL
Modèle	THEMA CONDENS F AS 24
Type de produit	Chaudière murale à condensation
Utilisation prévue	Chauffage seul, possibilité de raccordement à un ballon échangeur pour production d'eau chaude sanitaire
Technologie	Condensation (récupération de chaleur des produits de combustion)
Type d'évacuation	Ventouse (étanche)
Alimentation en gaz	Gaz naturel ou propane (selon configuration)
Alimentation électrique	230 V / 50 Hz
Pression de fonctionnement	1 à 1,5 bar
Température de chauffage	Réglable via le tableau de bord
Protection antigel	Oui (chaudière et installation)
Entretien courant	Nettoyage de l'habillage avec un chiffon humide et eau savonneuse ; entretien annuel par professionnel conseillé
Sécurité	Consignes en cas d'odeur de gaz ; ne pas désactiver les dispositifs de sécurité ; scellés sur composants
Garantie pièces	2 ans à compter de la mise en service (sous condition d'entretien annuel)
Recyclage	Matériaux recyclables ; ne pas jeter avec les ordures ménagères
Accessoires	Disponibles (consulter revendeur ou site www.saunierduval.fr)
Installation	Réservée à un professionnel qualifié
Documents fournis	Notice d'utilisation et manuel d'installation

FOIRE AUX QUESTIONS - THEMA CONDENS F AS 24 SAUNIER DUVAL

Comment mettre en service la chaudière ?

Assurez-vous que l'alimentation électrique est branchée, que le robinet gaz est ouvert et que la pression d'eau affichée est entre 1 et 1,5 bar. Poussez l'interrupteur marche/arrêt du tableau de bord pour démarrer.

Que faire en cas d'odeur de gaz ?

Ne pas allumer ni éteindre de lumière, n'actionner aucun interrupteur, ne pas utiliser le téléphone, ne pas allumer de flamme, ne pas fumer. Fermez le robinet de gaz, ouvrez portes et fenêtres, avertissez les occupants et informez la compagnie de gaz ou un professionnel qualifié.

Quelle est la pression d'eau recommandée pour la chaudière ?

La pression doit être comprise entre 1 et 1,5 bar. Si elle est inférieure, vous devez remettre de l'eau dans le circuit (consultez la notice pour la procédure).

Comment régler la température de chauffage ?

Utilisez le bouton de réglage de la température du circuit chauffage sur le tableau de bord. Tournez-le pour augmenter ou diminuer la température selon vos besoins.

Comment entretenir la chaudière ?

Nettoyez l'habillage avec un chiffon humide et de l'eau savonneuse. N'utilisez pas de produits abrasifs. Un entretien annuel par un professionnel qualifié est obligatoire pour garantir le fonctionnement et la garantie.

Quelle est la garantie constructeur ?

Saunier Duval offre une garantie pièces de 2 ans à compter de la mise en service, sous réserve d'un entretien annuel par un professionnel qualifié. La mise en service doit être effectuée par une Station Technique Agréée.

Puis-je utiliser la chaudière pour produire de l'eau chaude sanitaire ?

Le modèle THEMA CONDENS F AS 24 est une chaudière chauffage seul. Pour produire de l'eau chaude sanitaire, vous devez la raccorder à un ballon échangeur prévu à cet effet.

Que faire si l'afficheur indique une anomalie ?

Consultez le chapitre 'Indicateurs d'anomalie' de la notice. En général, contactez un professionnel qualifié pour diagnostiquer et réparer le problème. Ne tentez pas de réparation vous-même.

Comment protéger la chaudière et l'installation contre le gel ?

La chaudière dispose d'une protection antigel intégrée. Pour protéger l'installation, vous pouvez utiliser un antigel adapté ou vidanger les circuits en cas d'absence prolongée. Consultez la notice pour les détails.

Où trouver un professionnel agréé pour l'installation ou l'entretien ?

Rendez-vous sur le site www.saunierduval.fr, rubrique 'Trouver un professionnel', et cochez 'Stations Techniques Agréées'. Vous pouvez aussi appeler la ligne conseil particuliers au 0,09 € TTC/min du lundi au vendredi de 8h à 18h.

MODE D'EMPLOI THEMA CONDENS F AS 24 SAUNIER DUVAL

Notice d'emploi et manuel d'installation

CONDENS

THEMA CONDENS F AS 24

Saunier Duval

SAUNIER DUVAL vous offre une garantie pièces de 2 ans à compter de la date de mise en service de votre chaudière.*

La Station Technique Agréée Saunier Duval France de votre choix, composée de professionnels qualifiés régulièrement formés sur nos produits, effectuera rapidement et gratuitement la mise en service de votre chaudière sur simple demande de votre part.

Cette mise en service intervient après l'établissement d'un Certificat de Conformité par le professionnel ayant réalisé l'installation de votre chaudière.

Pour obtenir la liste des Stations Techniques Agréées Saunier Duval de votre département,

• Rendez-vous sur le site Internet www.saunierduval.fr, rubrique « Trouver un professionnel » :

Cochez « Stations Techniques Agréées » et saisissez le numéro de votre département. La liste complète apparaitra alors.

• Ou contactez-nous sur notre ligne conseil particuliers :

Ligne conseil particuliers

0,09 € TTC / MN

Du lundi au vendredi de 8h à 18h00

• Merci de vous reporter au chapitre «Garantie constructeur / Responsabilité» de la notice d'emploi pour connaître les modalités d'application de cette garantie.

Saunier Duval

Table des matières

1 Généralités 2 2 Conservation des documents. 2 3 Sécurité 2 3.1 Que faire si vous sentez une odeur de gaz? 2 3.2 Consignes de sécurité et prescriptions 2 4 Garantie constructeur / Responsabilité 3 5 Utilisation prévue de l'appareil 5 6 Entretien courant 5 7 Recyclage 5 8 Utilisation de l'appareil 6 8.1 Tableau de bord 6 8.2 Afficheur 6 8.3 Mise en fonctionnement 6 8.4 Réglement de la température du circuit chauffage 7 9 Mise hors service 7 10 Indicateurs d'anomalie 8 11 Protection contre le gel 9 11.1 Protection de la chaudière contre le gel 9 11.2 Protection de l'installation contre le gel 9 12 Maintenance / Service Après-Vente 9

1 Généralités

La chaudière Thema Condens est un appareil dont la technologie, dite à condensation, permit de récupérer l'essentiel de la chaleur présente dans les produits de combustion.

Grâce à ce principe de fonctionnement, la chaudière consomme moins d'énergie et minimise considérablement les taux de rejets dans l'atmosphère des NOx et CO2.

Ce modèle de chaudière, de type étanche, est équipé d'un dispositif de prise d'air et d'évacuation des produits de combustion appelé «ventouse». Ce dispositif permet d'installer l'appareil dans n'importe quelle pièce.

Le modèle AS est une chaudière à chauffage seul pouvant être raccordée à un ballon échangeur pour la production d'eau chaude sanitaire.

L'installation et la première mise en fonctionnement de l'appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l'installation et de la mise en fonctionnement selon la réglementation en vigueur.

Il convient également de faire appel à un professionnel qualifié pour l'entretien et les réparations de l'appareil ainsi que pour tout réglage concernant le gaz.

Différents accessoires ont été spécialement développés par Saunier Duval pour votre appareil en fonction des caractéristiques particulières de votre installation.

Pour obtenir une liste détaillée, n'hésitez pas à consulter votre revendeur habituel ou le site www.saunierduval.fr.

2 Conservation des documents

• Veuillez conserver ce manuel ainsi que tous les documents qui l'accompagnent à portée de main afin de pouvoir les consulter en cas de nécessité.

Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.

3.1 Que faire si vous sentez une odeur de gaz?

• Ne pas allumer ni éteindre la lumière.
• Ne pas actionner d'interrupteur électrique.
• Ne pas utiliser le téléphone dans la zone à risque.
• Ne pas allumer de flamme vivante (par exemple, un briquet ou une allumette).
• Ne pas fumer.
• Fermer le robinet de gaz. Ouvrir portes et fenêtres.
• Avertir les autres occupants de l'habitation.
• Informer la compagnie de gaz ou vos professionnels qualifiés.

3.2 Consignes de sécurité et prescriptions

Suivez impérativement les consignes de sécurité et les prescriptions suivantes :

• N'utilisez pas d'aérosols, de solvants, de détergents à base de chlor, de peinture, de colle, etc. à proximité de l'appareil.

Dans des conditions défavorables, ces substances peuvent s'avérer corrosives même pour l'installation d'évacuation des fumées.

• N'utilisez pas et n'entreposez pas des matériaux explosifs ou facilement inflammables (par exemple, de l'essence, de la peinture, etc.) dans la pièce où se trouve l'appareil.
• Ne mettez enaucun cas hors service les dispositifs de sécurité et ne tentez aucune manipulation sur ces dispositifs sous peine d'entraîner un dysfonctionnement.
• N'apportez pas de modifications :
• aux conduites d'eau, d'air, de gaz et d'électricité,
• aux conduits d'évacuation des fumées.
• N'effectuez jamais vous-même d'opérations de maintenance ou de réparation sur l'appareil.
• En cas de fuite d'eau, fermez immédiatement l'arrivée d'eau froide de l'appareil et faites réparer la fuite par votre professionnelnel qualifié.
• N’abimez ou n’enlevez pas les scellés apposés sur les composants. Seuls les professionnels du Service Apr
• Ne modifiez pas les conditions techniques et architecturales à proximit

Par example :

Les ouvertures situées sur les faces extérieures et destinées à l'aménée

d'air et à l'évacuation des fumées doivent toujours rester dégagées. Veillez à ôter, par exemple, les objets utilisés pour recouvrir les ouvertures pendant des travaux effectués sur les façades extérieures.

Attention! Nous vous recommandons d'être vigilants lors du réglage de la température de l'eau chaude : l'eau peut être très chaude à la sortie des robinets deuisage.

4 Garantie constructeur / responsabilité

Merci d'avoir choisi Saunier Duval Eau Chaude Chauffage, premier constructeur français de chaudières murales au gaz.

La chaudière qui vous a été installée par un professionnel qualifié (1), a fait l'objet de nombreux contrôles qualitatifs.

Ce dernier est à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées. Toutefois, afin que vous puissiez bénéficier au moyen de ses performances, votre chaudière, sitôt installée, devra impérativement faire l'objet d'une mise en service consistant en des contrôles de fonctionnement de la chaudière et réglages spécifiques à l'installation sur laquelle elle est raccordée.

La Station Technique Agréée Saunier Duval France de votre choix, composée de professionnels qualifiés régulièrement formés sur nos produits, effectuera rapidement et gratuitement cette mise en service sur simple demande de votre part.

Ces contrôles sont effectués, la S. T. A. transmettra à nos services la «demande de garantie».

Assurez-vous que cela a bien été fait, cet enregistrement nous permettra de vous envoyer, par courrier, votre carte de garantie.

Saunier Duval vous offre une garantie pièces de DEUX ANS, à compter de la date de mise en service de votre chaudière, qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement.

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voire plus si nécessaire (conformément à la circulaire ministerielle du 09/08/78).

Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après examen en nos usines.

La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.

La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de détérioration de la chaudière résultant d'un usage anormal ou abusif, d'une insuffisance d'entretien, d'une inadaptation au gaz utilisé.

Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières figurant sur la notice d'installation (article 1792-4 Loi 78-12 du 4/01/78) ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.

La garantie pièces constructeur ne couvre pas :

• les déte lles que par exemple, calcaire,entartrage,embouage...) ou à un changement de caractéristiques de la tension électrique d'alimentation.
• les interventions effectuées par d'autres entreprises que celles spécialement qualifiées.

(1) Certificat de conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnel qualifié ayant réalisé l'installation de votre chaudière est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz :

• de modulo 2 après réalisation d'une installation de gaz neuve ou déplacement de chaudière
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

La garantie pièces constructeur est de cinq ans sur les ballons en cuivre, et de trois ans sur les ballons en acier.

5 Utilisation prévue de l'appareil

Les appareils Saunier Duval sont fabriqués conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur.

La chaudière Thema Condens est spécialement destinée à la production de chauffage seul et peut être raccordée à un ballon échangeur pour la production d'eau chaude.

Toute autre utilisation est considérée comme inadéquate et interdite.

Le fabricant ne sera en aucun cas tenu responsable des dommages ou dégâts résultant d'une utilisation étrangère à l'objet auquel est destiné l'appareil. Tout risque est supporté intégralement par l'utilisateur.

La notion d'utilisation prévue englobe également le respect des instructions de la notice d'emploi, du manuel d'installation et de tous les documents d'accompagnement ainsi que le respect des conditions d'installation et d'entretien.

6 Entretien courant

• Nettoyez l'habillage de l'appareil à l'aide d'un chiffon mouillé à l'eau savonneuse.
• N'utilisez pas de produit abrasif ou de nettoyant car ceux-ci pourraient abimer le revêtement ou les pièces en plastique.

7 Recyclage

L'appareil se compose en grande partie de matériaux recyclables. L'emballage, l'appareil ainsi que le contenu du colis ne doit pas être jetés avec les ordures ménagères mais être éliminés conformément à la réglementation en vigueur.

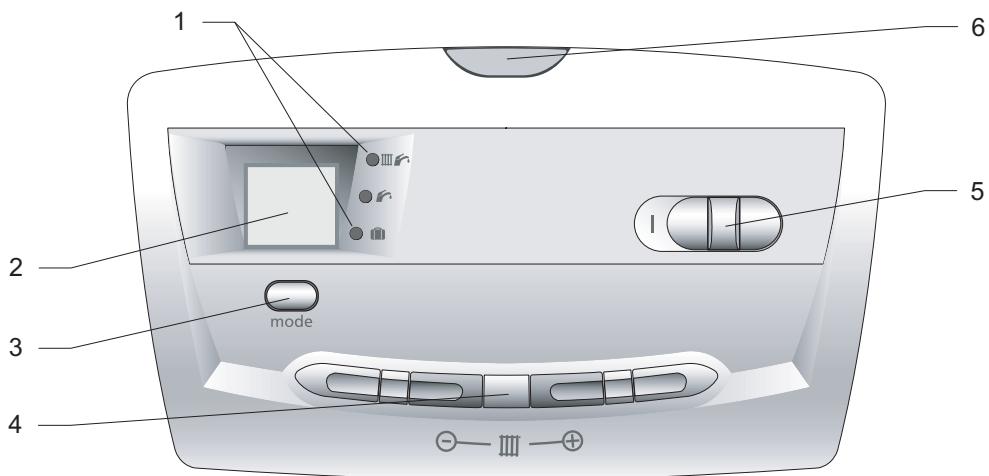

Légende

1 Indicateurs du mode de fonctionnement en cours 2 Afficheur 3 Choix du mode de fonctionnement

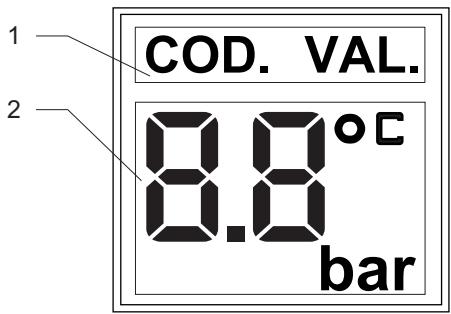

8.2 Afficheur

1 Menu installer 2 Affichage multifonction

4 Réglage de la température du circuit chauffage 5 Interrupteur marche/arrêt 6 Indicateur d'état

8.3 Mise en fonctionnement

Assurez-vous que :

• la chaudière est alimentée électriquement,
• le robinet gaz est ouvert,
• l'afficheur du tableau de bord indique une pression comprise entre 1 et 1,5 bar. Si ce n'est pas le cas, rem
• Poussez l'interrupteur marche/arrêt pour faire apparaî
