SDH 31-062 NW - Chaudière SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur réversible (pompe à chaleur)
Marque	SAUNIER DUVAL
Modèle	SDH 31-062 NW
Réfrigérant	R-410A (PRG = 1975)
Modes de fonctionnement	Automatique, Climatisation, Déshumidification, Chauffage, Ventilation
Télécommande	Oui, avec affichage numérique et programmation
Minuterie	Oui, programmable de 1 à 24 heures (marche/arrêt automatique)
Fonction Turbo	Oui, refroidissement/chauffage rapide pendant 20 minutes
Fonction Sommeil	Oui, ajustement progressif de la température pour la nuit
Dégivrage automatique	Oui, déclenché automatiquement en mode chauffage
Compresseur	Type scroll
Filtre à air	Lavable, nettoyage régulier recommandé
Alimentation électrique	Monophasé 220-240 V / 50 Hz (estimation)
Touche d'urgence	Oui, pour marche/arrêt sans télécommande
Protection	Disjoncteur magnéto-thermique, mise à la terre obligatoire
Niveau sonore réduit	Oui, aussi bien intérieur qu'extérieur
Orientation du flux d'air	Vertical motorisé (bouton SWING), Horizontal manuel
Entretien	Nettoyage filtres, unité intérieure/extérieure avec chiffon sec
Piles télécommande	2 piles alcalines sèches (Ro3/LRo3)
Certification	Conforme aux normes locales d'installation frigorifique

FOIRE AUX QUESTIONS - SDH 31-062 NW SAUNIER DUVAL

Comment allumer et éteindre l'appareil ?

Utilisez la touche ON/OFF de la télécommande en la dirigeant vers l'appareil. Vous pouvez aussi utiliser la touche d'urgence située sur l'unité intérieure si la télécommande n'est pas disponible.

Que faire si l'appareil ne fonctionne pas du tout ?

Vérifiez l'alimentation électrique, le disjoncteur, les fusibles, l'état des piles de la télécommande et la programmation. Si le problème persiste, contactez le service après-vente Saunier Duval.

Comment nettoyer les filtres à air ?

Arrêtez l'appareil et débranchez l'alimentation. Retirez les filtres, aspirez la poussière ou lavez-les à l'eau froide. Séchez-les soigneusement avant de les remettre en place.

Comment remplacer les piles de la télécommande ?

Faites glisser le couvercle du compartiment à piles, insérez deux piles alcalines R03/LR03 en respectant la polarité. Recyclez les piles usagées conformément aux réglementations locales.

Quelle est la fonction Turbo et comment l'utiliser ?

La fonction Turbo permet un refroidissement ou un chauffage rapide pendant 20 minutes. Appuyez sur le bouton TURBO en mode COOL ou HEAT. Appuyez à nouveau pour l'arrêter.

Comment régler la minuterie pour une mise en marche automatique ?

Avec l'appareil éteint, appuyez sur le bouton TIMER et réglez l'heure de mise en marche entre 1 et 24 heures. L'appareil démarrera automatiquement à l'heure programmée.

Pourquoi de l'eau ou de la buée s'écoule-t-elle de l'appareil ?

En mode refroidissement ou déshumidification, de la condensation peut se former et s'évacuer par le tuyau d'évacuation. Vérifiez que le tuyau n'est pas obstrué. En mode chauffage, de la buée peut apparaître pendant le dégivrage automatique - c'est normal.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit de circulation du réfrigérant ou du ventilateur est normal. Si le bruit est excessif, vérifiez que les filtres sont propres et qu'aucun objet n'obstrue les entrées/sorties d'air.

Puis-je utiliser l'appareil si la télécommande est perdue ?

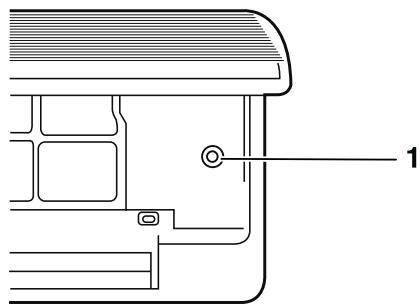

Oui, ouvrez la grille de l'unité intérieure et utilisez la touche de fonctionnement d'urgence. Attention à ne pas ouvrir la grille au-delà de 60°.

À quelle fréquence faut-il entretenir l'appareil ?

Saunier Duval recommande une révision périodique par un professionnel qualifié. Nettoyez les filtres toutes les 2 semaines en utilisation intense. Avant une longue inactivité, faites fonctionner le ventilateur 3-4 heures pour sécher l'intérieur.

MODE D'EMPLOI SDH 31-062 NW SAUNIER DUVAL

Notice d'Utilisation

Saunier duval

SDH 31-026 NW

SDH 31-036 NW

SDH 31-050 NW

SDH 31-065 NW

SDH 31-051 M2NW

SDH 31-061 M2NW

SDH 31-086 M3NW

SDH 31-106 M4NW

FRA

1- TABLE des matières

1- Table des matières 2 2- Mises en garde 3 3- Conditions extrêmes de fonctionnement 4 4- Recommandations 5

4.1 - Pour une utilisation correcte 5

5- Caractéristiques 5 6- Télécommande 6 7- Témoins sur l'affichage de la télécommande 7 8- Indications de l'appareil 7

9.1- Sélection du Mode de Fonctionnement 8 9.2- Mode Automatique (AUTO) 8 9.3- Mode Climatisation (COOL) 8 9.4- Mode Déshumidification (DRY) 8 9.5- Mode Chauffage (HEAT) 9 9.6- Dégivrage 9 9.7- Flux d'air Vertical 9 9.8- Flux d'air Horizontal 9 9.9- Turbo 10 9.10- Fonction Sommeil 10 9.11- Fonction Minuterie (Mise en Marche en Utilisant la Minuterie) 11 9.12- Touche de Fonctionnement d'Urgence 11

10-Démarrage rapide 12

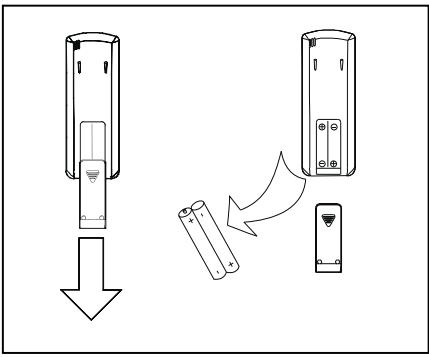

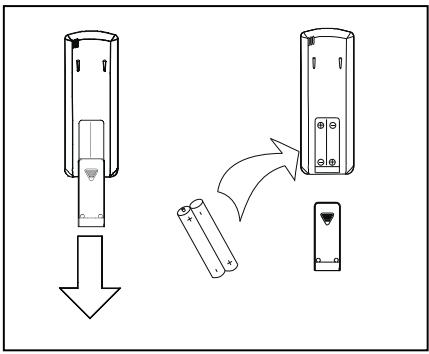

10.1 - Insérer les piles de la télécommande 12 10.2 - Remplacement des piles de la télécommande 12

11 - Entretien 13

11.1 - Nettoyage des filtres à air 13 11.2 - Nettoyage de l'unité intérieure 13 11.3 - Nettoyage de l'unité extérieure 13 11.4 - Entretien général 13

12 - Détection des dysfonctionnements 14

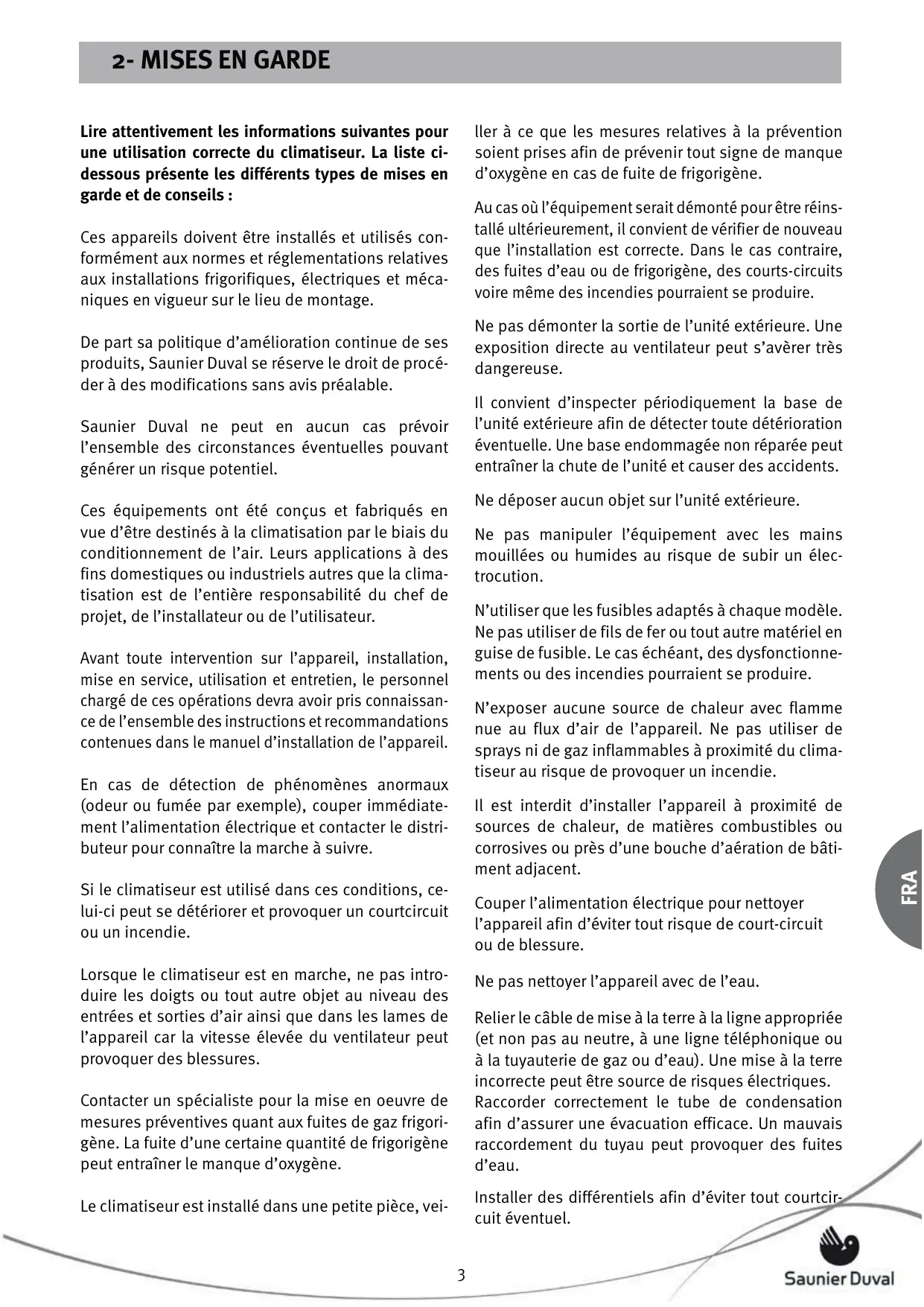

2- MISES en GARDE

Lire attentivement les informations suivantes pour une utilisation correcte du climatiseur. La liste ci-dessous présente les différents types de mises en garde et de conseils :

Ces appareils doivent être installés et utilisés conformément aux normes et réglementations relatives aux installations frigorifiques, électriques et mécaniques en vigueur sur le lieu de montage.

De part sa politique d'amélioration continue de ses produits, Saunier Duval se réserve le droit de procéder à des modifications sans avis préalable.

Saunier Duval ne peut en aucun cas prévoir l'ensemble des circonstances eventuelles pouvant générer un risque potentiel.

Ces équipements ont été conçus et fabriqués en vue d’être destinés à la climatisation par le biais du conditionnement de l’air. Leurs applications à des fins domestiques ou industrielles autres que la climatisation est de l’entière responsabilité du chef de projet, de l’installateur ou de l’utilisateur.

Avant toute intervention sur l'appareil, installation, mise en service, utilisation et entretien, le personnel chargé de ces opérations devra avoir pris connaissance de l'ensemble des instructions et recommandations contenues dans le manuel d'installation de l'appareil.

En cas de détection de phénomènes anormaux (odeur ou fumée par exemple), couper immédiatement l'alimentation électrique et contacter le distributeur pour connaître la marche à suivre.

Si le climatiseur est utilisé dans ces conditions, celui-ci peut se déterminer et provoquer un court-circuit ou un incendie.

Lorsque le climatiseur est en marche, ne pas introduire les doigts ou tout autre objet au niveau des entrées et sorties d'air ainsi que dans les lames de l'appareil car la vitesse élevée du ventilateur peut provoquer des blessures.

Contacter un spécialiste pour la mise en œuvre de mesures préventives quant aux fuites de gaz frigorigène. La fuite d'une certaine quantité de frigorigène peut entraîner le manque d'oxygène.

Le climatiseur est installé dans une petite pièce, veillez

Veiller à ce que les mesures relatives à la prévention soient prises afin de prévenir tout signe de manque d'oxygène en cas de fuite de frigorigène.

Au cas où l'équipement serait démontré pour être réinstallé ultérieurement, il convient de vérifier de nouveau que l'installation est correcte. Dans le cas contraire, des fuites d'eau ou de frigorigène, des courts-circuits ou des incendies pourrait se produire.

Ne pas démonter la sortie de l'unité extérieure. Une exposition directe au ventilateur peut s'avérer très dangereuse.

Il convient d'inspecter périodiquement la base de l'unité extérieure afin de détecter toute déterioration eventuelle. Une base endommagée non réparée peut entraîner la chute de l'unité et causer des accidents.

Ne déposer aucun objet sur l'unité extérieure.

Ne pas manipuler l'équipement avec les mains mouillées ou humides au risque de subir une électrocution.

N'utiliser que les fusibles adaptés à chaque méthode. Ne pas utiliser de fils de fer ou tout autre matériel en guise de fusible. Le cas échéant, des dysfonctionnements ou des incendies pourrait se produire.

N'exposer aucune source de chaleur avec flamme nue au flux d'air de l'appareil. Ne pas utiliser de sprays ni de gaz inflammables à proximité du climatiseur au risque de provoquer un incendie.

Il est interdit d'inverser l'appareil à proximité de sources de chaleur, de matières combustibles ou corrosives ou près d'une bouche d'aération de bâtiment adjacent.

Couper l'alimentation électrique pour nettoyer l'appareil afin d'éviter tout risque de court-circuit ou de blessure.

Ne pas nettoyer l'appareil avec de l'eau.

Relier le câble de mise à la terre à la ligne appropriée (et non pas au neutre, à une ligne téléphonique ou à la tuyauterie de gaz ou d'eau). Une mise à la terre incorrecte peut être source de risques ÉLECTRIQUES. Raccorder correctement le tube de condensation afin d'assurer une évacuation efficace. Un mauvais raccordement du tuyau peut provoquer des fuites d'eau.

Installer des différentiels afin d'éviter tout court-circuit eventuel.

2- MISES en GARDE

Ne pas mettre en marche l'appareil lors de l'utilisation d'insecticides ou de pesticides. Les produits chimiques toxiques pourraient se déposer dans le climatiseur et affecter les personnes allergiques à ces substances.

Éviter toute exposition prolongée à l'air climatisé et éviter les températures extrêmes dans la pièce. Cela pourrait supposer un risque pour la santé.

Ne pas exposer directement les animaux ou les plantes au flux d'air car ils pourraient en souffrir.

Le personnel chargé de la réception de l'appareil devra effectuer un contrôle visuel dans le but de déceler les éventuels dommages subis pendant le transport.

Pour pouvoir utiliser ses produits dans les conditions de fonctionnement optimales, Saunier Duval recommande la réalisation d'une révision d'entretien périodique par un personnel qualifié. Ce service peut être réalisé à travers le SAT officiel de Saunier Duval qui, en fonction des besoins, offre des conditions de contrat personnalisées.

L'installation frigorifique doit être réalisée avec les tuyaux spécifiques à la climatisation (ATTENTION! Ne jamais utiliser de tuyaux de plomberie).

Cet appareil contient du fluide frigorifique R-410A. Ne pas l'évacuer dans l'atmosphère : le R-410A est un

gaz à effet de serre fluoré, contrôle par le Protocole de Kyoto; son potentiel de réchauffement global (PRG) est de 1975.

Avant la mise au rebus de l'appareil, en cas de réclamation ou pour sa destruction, récapituler correctement le fluide frigorigène contenu dans cet appareil.

Les personnes chargées des travaux d'entretien relatifs au maniement du fluide frigorigène doivent obligatoirement disposer d'une certification issue des autorités locales.

Ce symbole, apposé sur le produit, indique qu'à la fin de la vie utile de celui-ci, il ne doit pas être éliminé avec le reste des déchets domestiques non triés mais que son élimination doit

Être effectué conformément aux réglementations locales et nationales en vigueur, sous une forme correcte et respectueuse de l'environnement. En fin de vie, l'utilisateur devra déposer le produit dans un centre de ramassage des déchets agréé par les autorités locales afin que celui-ci se charge de son acheminement à une usine de traitement appropriée. Dans le cas où ce produit serait remplacé par un produit neuf d'utilisation similaire, l'appareil utilisé pourra être remis au distributeur du produit neuf afin qu'il s'en charge.

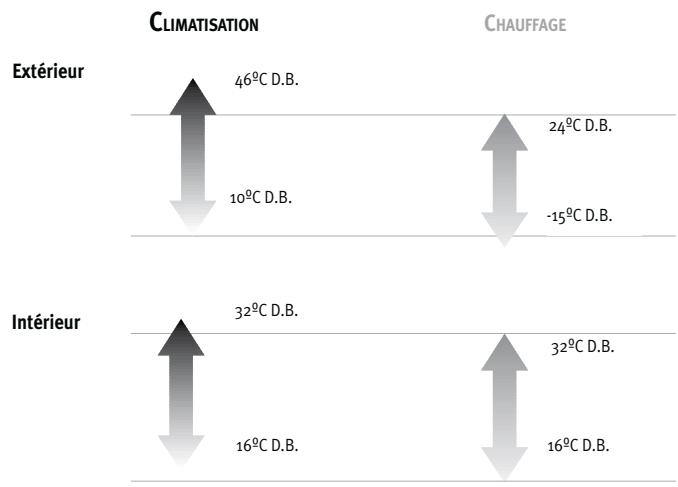

3- Conditions extrèmes de fonctionnement

Ce climatiseur a été conçu pour fonctionner aux températures suivantes. Respecter ces plages de fonctionnement.

4.1. Pour une utilisation correcte

Configuration optimale de la température intérieure.

L'excès de chaleur ou de froid n'est en aucun cas bénéfique pour la santé. Sélectionner la température qui semble la mieux adaptée au confort. Ne pas s'exposer directement au début d'air pendant des périodes de temps prolongées.

Fermer correctement portes et fenêtres.

Cela permettra d'économiser de l'énergie et de gagner en confort.

La ventilation du local doit être conforme à la réglementation en vigueur.

Utiliser à cet effet un système de ventilation spécifique.

Conditions intérieures de conception

Saison	Température de fonctionnement °C	Vitesse moyenne de l'air en m/s	Humidité relative en %
Été	23 à 25	0,18 à 0,24	40 à 60
Hiver	20 à 23	0,15 à 0,20	40 à 60

Orienter correctement le début d'air.

Pour bénéficier d'une température ambience uniforme, configurer le début d'air afin qu'il diffuse un flux ascendant en mode climatisation et un flux descendant en mode chauffage.

Nettoyer régulièrement les filtres à air.

Des filtres encrassés diminuent efficacité, génèrent des bruits gênants et entraînent un gaspillage d'énergie.

Ne pas bloquer ou recouvrir les bouches d'entrée et de sortie d'air.

5- Caractéristiques

Saunier Duval vous remercie d'avoir acquis cet équipement. Ce produit possède, entre autres, les caractéristiques suivantes :

Niveau de bruit réduit aussi bien au niveau de l'unité intérieure que de celle extérieure. Accès facile à l'intérieur de l'appareil et aux composants électroniques. Télécommande programmable avec témoins numériques. Contrôle de la condensation et de l'évaporation modulable par le ventilateur de l'unité extérieure. Compresseur scroll. Entrées et sorties d'air orientables. Prises d'air renouvelées sur les unités intérieures. Tableaux électriques démontables sur les unités extérieures.

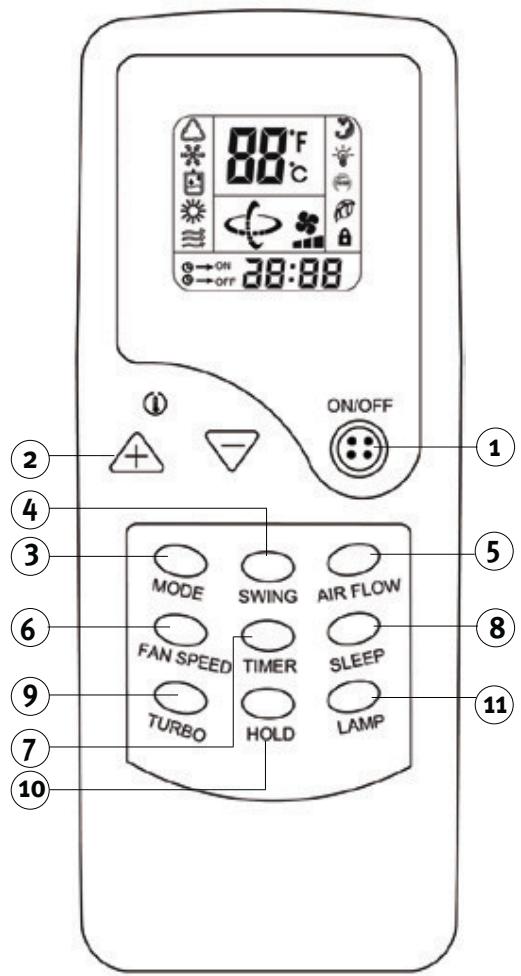

1 ONOFF	Cette touche permet d'allumer / d'éteindre les apparèils intérieur et extérieur.
2	Utilisez la touche +/- pour augmenter / réduire la température intérieure.
3 MODE	Utilisez ce bouton pour sélectionner le mode de fonctionnement.
4 SWING	Active ou désactive le mouvement oscillatoire de l'appareil tournant.
5 AIR FLOW [DéBIT D'AIR]	Utilisez ce bouton pour régler la visses du ventilateur.
6 FAN SPEED	Serve per regolare la velocità della ventola.
7 TIMER	Utilisez-le pour régler l'heure de début (fonctionnement ON) et l'heure d'arrêt (fonctionnement OFF) pour le mode TIMER.
8 SLEEP	Utilisez ce bouton pour activer la fonction VEILLE.
9 TURBO	Utilisez ce bouton en mode COOL ou HEAT pour augmenter la fonction de réfrigération.
10 HOLD	Verrouillage ou déverrouillage de l'état actuel de A/C. S'il est verrouillé, aucune fonction de mode, ni On/Off ne pourrait être utilisée dans l'unité jusqu'à son déverrouillage
11 LAMP	Fonction non disponible pour ce modèle.

Les piles usagées retirées des télécommandes doivent être déposées dans les conteneurs destinés au recyclage.

1 Time indicator [affichage de l'heure]

Affiche l'heure du programmateur AUTO-ON/OFF (1-24 heures) L'horloge ne s'affiche que si les paramètres AUTO-ON/OFF du programmateur sont sélectionnés.

2 Témoin de vitesse du ventilateur

Affiche la vitesse du ventilateur sélectionné dans le mode AUTO et pour les trois niveaux de vitesse du ventilateur "I" (BASSE), "II" (MOYENNE), et "III" (ÉLEVÉE).

3 Temperature indicator [affichage de la température]

Affiche le réglage de la température (16^ - 32^), si le mode de ventilateur est sélectionné, l'écran de température est affiché, si le mode AUTO ou DRY est sélectionné, l'écran de température n'affiche que 25°C, il ne peut pas être réglé.

4 Témoin LOCK

Ce témoin est affiché tant que la fonction VERROUILER (LOCK) est sélectionnée. Une fois que la fonction VERROUILER est annulée en appuyant à nouveau sur le bouton HOLD, ce témoin s'efface de l'affi chage.

5 Témoin SLEEP (économie d'énergie)

Ce témoin est affiché tant que la fonction d'économie d'énergie est sélectionnée. Une fois que la fonction VEILLE est annulée en appuyant à nouveau sur le bouton TURBO/SLEEP pendant plus de 2 secondes, ce témoin s'efface de l'affichage.

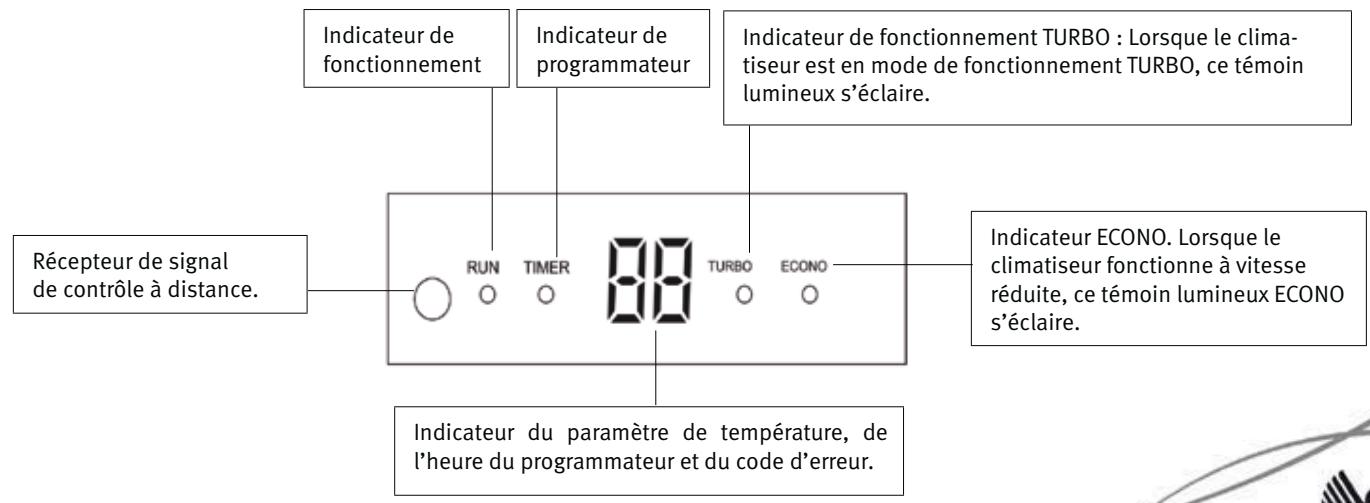

6 Témoins de mode

En fonction du fonctionnement sélectionné, les témoins de mode suivants s'affichent à l'écran : AUTO, COOL, DRY, HEAT, FAN ONLY.

9.1 Selection du mode de fonctionnement

Appuyez sur le bouton ON/OFF de la télécommande en la dirigeant vers l'appareil. Appuyez sur le bouton MODE pour sélectionner le mode de fonctionnement souhaité : automatique, climatisation, déshumidification, chauffage ou ventilation.

9.2 Mode automatique (AUTO)

En mode automatique (AUTO), le climatiseur sélectionne automatiquement le mode Climatisation (COOL) ou Chauffage (HEAT) en fonction de la température ambiant actuelle.

Pour l'activer:

Avec l'appareil mis en marche

• Appuyez sur le bouton MODE. Sélectionnez le mode de fonctionnement automatique (AUTO). En mode AUTO, il est impossible de varier la température qui est fixée à 25°C.
• Lorsque la fonction AUTO est sélectionnée, le mode de fonctionnement du climatiseur est unique et ne peut être modifié.

9.3 Mode climatisation (COOL)

En mode Climatisation (COOL), le climatiseur ne permet que la climatisation.

Pour l'activer:

Avec l'appareil mis en marche

• Appuyez sur le bouton MODE. Sélectionnez le mode de fonctionnement Climatisation (COOL).
• Appuyez sur les boutons + - pour régler la température.
• Appuyez sur le bouton FAN SPEED pour sélectionner la vitesse du ventilateur.
• Chaque fois que vous appuyez sur le bouton FAN SPEED, la vitesse du ventilateur sera modifiée et sa puissance augmente.

En mode Déshumidification (DRY), le climatiseur supprime l'humidité contenue dans l'atmosphère.

Pour l'activer:

Avec l'appareil mis en marche:

• Appuyez sur le bouton MODE. Sélectionnez le mode Déshumidification (DRY). En mode DRY, il est impossible de varier la température qui est fixée à 25°C ainsi que la vitesse du ventilateur qui est réglée sur Faible.

9.5 Mode chauffage (HEAT)

En mode Chauffage, le climatiseur ne permet que le chauffage.

Pour l'activer:

Avec l'appareil mis en marche:

• Appuyez sur le bouton MODE. Sélectionnez le mode de fonctionnement Chauffage (HEAT). Appuyez sur les boutons + - pour régler la température.
• Appuyez sur le bouton FAN SPEED pour sélectionner la vitesse du ventilateur.
• Chaque fois que vous appuyez sur le bouton FAN SPEED, la vitesse du ventilateur sera modifiée et sa puissance augmente. Il existe trois réglages différents: Faible, Moyen, Élevé et AUTO (indicateur qui clignote).
• Si le ventilateur est configuré en mode AUTO, le climatiseur règle automatiquement la vitesse du ventilateur en fonction de la température ambiant actuelle.

9.6 Dégivrage

Si la température de l'air extérieur est très faible pour un niveau d'humidité très élevé, l'échangeur de chaleur de l'unité extérieure gèlera, ce qui entraînera une perte d'efficacité au niveau des performances de chauffage. Dans ce cas, l'appareil déclenchera automatiquement la fonction Dégivrage qui stoppera le fonctionnement du chauffage pendant 5 à 10 minutes:

Les ventilateurs des unités intérieure et extérieure s'arrêtent. Pendant le dégivrage, l'appareil peut générer un peu de buée. Ceci est dû au dégivrage rapide et non à un dysfonctionnement. Une fois que l'appareil a terminé le processus de dégivrage, le chauffage reprend.

9.7. FLUX D'air vertical

Appuyez sur le bouton SWING pour orienter le flux d'air vers le haut ou vers le bas. Vous pouvez choisir entre:

• Flux naturel
• Variation
• Vent fixe

Risque de blessure et de dommage corporel!

Le flux d'air horizontal ne peut être ajusté que manuellement. Ne réalisez ce processus qu’avec l'appareil éteint.

• Arrêtez l'appareil. Dirigez les battants manuellement pour orienter le flux d'air vers la gauche ou vers la droite. Si vous le souhaitez, remettez l'appareil en marche.

9.9 TURBO

Appuyez sur le bouton TURBO en mode COOL ou HEAT. La quantité d'air peut être réglée sur HIGH et continuer à fonctionner pendant 20 minutes. Appuyez à nouveau sur TURBO pour arrêter le mode Turbo.

Remarque!

La quantité d'air ne peut pas être modifiée alors que le mode Turbo est en cours de fonctionnement.

9.10 Fonction sommeil

Les modes COOL, DRY, HEAT, AUTO peuvent être régés pendant la nuit afin de réduire le bruit du fonctionnement lorsque vous dormez, etc.

Pour l'activer :

Avec l'appareil mis en marche

Appuyez sur le bouton SLEEP pour diminuer le niveau sonore du flux d'air de l'unité intérieure. - Appuyez une fois de plus sur le bouton SLEEP pour abandonner ce mode.

Le mode SOMMEIL ne devrait être utilisé que la nuit. S'il est utilisé le jour, la capacité de Climatisation/Chauffage sera réduite puisque la température de la pièce sera trop élevée (mode COOL).

L'appareil peut fonctionner pendant 24 heures maximum en mode SOMMEIL.

En mode COOL

La température ambience augmente régulièrement de 2°C par rapport à la température définie afin de garantir que la température ne chute pas de façon excessive pendant les heures de sommeil.

En mode HEAT

La températureambiante diminue régulièrement de 5°C par rapport à la température définie afin de garantir que la température n'augmente pas de façon excessive pendant les heures de sommeil.

• Pendant la première année de fonctionnement de la fonction SLEEP, la température ambiance chutera de 2 °C en dessous de la température définie.
• Au bout d'une heure, la température chutera de 2°C supplémentaires.
• Au bout de trois heures, la température augmentera de 1°C.
• L'appareil pourra fonctionner encore trois heures, avant de s'arrêter.

9.11 Fonction minuterie (mise en MARCHE en utilisant la minuterie)

L'appareil peut être mis en marche/arrêté automatiquement à l'aide de la minuterie.

Afin de régler l'appareil pour qu'il se mette en marche automatiquement :

Avec l'appareil mis en marche :

• Appuyez sur le bouton TIMER.

La plage de réglage de la minuterie est comprise entre 1 et 24 heures. Chaque fois que vous appuyez sur le bouton TIMER, la série sera la suivante : 1 - 2 -... jusqu'à 2 24 et annuler (aucune indication). Si vous continuez à appuyer, le compte est sans cette relié.

Le temps sélectionné s'affichera sur l'écran de la télécommande. Lors du processus de décompte, l'écran affichera toujours le temps restant.

9- Instructions de fonctionnement

Afin de régler l'appareil pour qu'il s'arrête automatiquement :

Remarque!

La mise en marche automatique ne se réalise que lorsque l'appareil est à l'arrêt.

• Appuyez sur le bouton OFF.
• Appuyez sur le bouton TIMER.

La plage de réglage de la minuterie est comprise entre 1 et 24 heures. Chaque fois que vous appuyez sur le bouton TIMER, la série sera la suivante : 1 - 2 -... jusqu'à 2 24 et annuler (aucune indication). Si vous continuez à appuyer, le compte est sans cette reliécé.

Le temps sélectionné s'affichera sur l'écran de la télécommande. Lors du processus de décompte, l'écran affichera toujours le temps restant.

Pour annuler le mode TIMER :

• Appuyez sur le bouton TIMER jusqu'à ce que “24” s'affiche à l'écran. Appuyez une fois de plus sur le bouton TIMER pour abandonner ce mode.

Remarque!

• Reprendre la configuration de l'heure après avoir remplacé les piles ou après une éventuelle coupure de courant.

9.12 TOUCHE de fonctionnement d'urgence

• Cette touche peut être utilisée en cas d'urgence afin de mettre en marche/arrêter l'appareil si la télécommande n'est pas disponible.

Schéma 7.8 Fonctionnement d'urgence/touche de test de fonctionnement.

1- Touche de fonctionnement d'urgence

Attention!

L'angle d'ouverture de la grille ne doit pas être supérieur à 60°. Ne pas exercer une force excessive sur l'appareil.

9.1-Inserer les PILES de la télécommande

La télécommande nécessite deux piles alcalines sèches (Ro3/LRo3 x 2). - Appuyez sur l'indication de la flèche du couvercle du compartiment des piles sur la face arrière de la télécommande et faites glisser le couvercle dans la direction de la flèche pour l'ouvrir. Insérez deux piles en vous assurant que les pôles + et - sont respectés. Replacez le couvercle en le faisant coulisser vers le haut jusqu'à ce qu'il s'emboîte en émettant un clic.

Remarque

Assurez-vous d'utiliser uniquement des piles neuves. Si l'appareil n'est pas utilisé pendant longtemps, enlevez les piles.

9.2- Remplacement des PILES de la télécommande

Si l'affichage de la télécommande ne fonctionne pas, les piles de la télécommande doivent être remplacées. La télécommande nécessite deux piles alcalines sèches (Ro3/LRo3 x 2). - Faites glisser le couvercle du compartiment des piles de la télécommande dans le sens de la flèche. - Insérez deux piles en vous assurant que les pôles + et - sont respectés. Replacez le couvercle en le faisant coulisser vers le haut jusqu'à ce qu'il s'emboîte en émettant un clic. - Après avoir remplacé les piles, réglez l'horloge à l'heure actuelle sur la télécommande.

Remarque

Assurez-vous d'utiliser uniquement des piles neuves. Si les piles sont retirées de la télécommande, elles doivent être séparées des ordures ménagères et mises au rebut conformément aux réglementations locales.

Entretien

Avant d'entreprendre le nettoyage de l'unité, veiller à ce que celle-ci soit arrêtée et que le disjoncteur magnéto-thermique soit déconnecté.

10.1- Nettoyage des filtres à air

Le filtre à air sert à éliminer la poussière du local absorbée par l'unité intérieure. Si le filtre est encrassé, l'efficacité de l'unité diminue, la batterie de l'unité intérieure peut eventuellement se congeler et le compresseur subir des dommages. Il convient d'effectuer un nettoyage régulier du filtre à air afin de pallier ces problèmes. Retirer les filtres à air et utiliser un aspirateur pour éliminer la poussière ou la saleté sur les filtres. Il est également possible de les nettoyer à l'eau froide. Après le nettoyage, veiller à bien sécher les filtres avant de les remettre en place. Ne pas appliquer de désodorisants, de systèmes anti-odeurs, etc. sur les filtres ni sur le retour d'air intérieur. Ceci risque d'endommager et d'encrasser l'évaporateur à serpentin. Si nécessaire, installer ces systèmes au niveau de la sortie de la machine et veiller à ce qu'ils ne fonctionnent que lorsque le ventilateur est en marche.

10.2- Nettoyage de l'unité intérieure

Frotter la partie extérieure de l'unité avec un chiffon sec. Éliminer la poussière présente autour de la zone d'entrée si nécessaire. Ne nettoyer aucun élément électrique avec de l'eau. Ne pas utiliser d'essence, de dissolvants, ni de brillanteurs lors du nettoyage.

10.3- Nettoyage de l'unité exterieure

Frotter la partie extérieure de l'unité avec un chiffon sec. Éliminer la poussière présente autour de la zone d'entrée si nécessaire. Ne nettoyer aucun élément électrique avec de l'eau. Vérifier et nettoyer périodiquement la batterie du condensateur avec une brosse à poils doux lorsque l'unité est installée dans un environnement poussiéreux (toujours effectuer cette opération avec l'équipement à l'arrêt).

10.4- Entretien général

Si l'unité n'est pas utilisée pendant quelques jours : Mettre en marche le ventilateur pendant trois ou quatre heures afin de sécher l'intérieur de l'unité. Arrêter l'unité et déconnecter le disjoncteur magnétothermique. Nettoyer les filtres à air. Retirer les piles de la télécommande. Avant la remise en marche de l'unité, réaliser les contrôles suivants : s'assurer que les filtres à air sont en place, que la sortie et l'entrée d'air ne sont pas bouchées, que la télécommande a des piles et que le disjoncteur est connecté. - Contrôler de temps en temps la base de l'unité extérieure. Si celle-ci est endommagée ou détériorée, l'unité peut tomber et provoquer des dommages physiques et matériels. Nous conseillons de prendre contact avec l'installateur habituel ou auprès du Service technique officiel de Saunier Duval pour qu'ils réalisent les opérations de maintenance préventive. Ceci contribuera à l'augmentation de la durée de vie utile et à l'amélioration du rendement de l'équipement.

11- Détection des dysfunctionnements

Le tableau ci-dessous présente une série de problèmes et leurs causes possibles. Si ces solutions ne permettent pas de remédier au dysfonctionnement, s'adresser à l'installateur habituel ou bien contacter le Service d'assistance technique Saunier Duval le plus proche.

PROBLÉMES RENCONTRÉS	CAUSES POSSIBLES	REMÈDES
Le système ne fonctionne pas du tout (La ventilation ne se lance pas)	Coupure de l'alimentation électrique.Coupure par le biais du disjoncteur ou du fusibleTension de ligne très faible.Le sélecteur est positionné sur "o"(arrêt).Le thermostat est régé beaucoup trop haut (climatisation) ou beau-coup trop bas (chauffage).Il se peut que le fusible ait sauté.Les piles de la télécommande sont épuisées.L'heure de fonctionnement ne correspond pas à la programmation可以选择.	Rétablit l'alimentation.Contacter le service après-vente.Contacter un électricien.Mettre le sélecteur sur la position "I" (marche)Augmenter ou diminuer la tempéra-ture.Remplacer le fusible.Remplacer les piles.Patierer ou annuler la configura-tion du programmateur.
Climatisation ou chauffage insuffisant	Filtre à air encrasse ou obstrué.Présence d'une source de chaleur ou gran-de quantité de personnes dans la pièce.Portes et/ou fenêtres ouvertes.Présence d'un obstacle devant l'entrée ou la sortie d'air.Le thermostat est régé beaucoup trop haut (climatisation) ou beau-coup trop bas (chauffage).Le générateur d'eau froide ou d'eau chau-de de l'installation est défailleant ou ne fonctionne pas.a de aire de launidad inter-rior o exterior están obstruidas.L'entrée ou la sortie d'air de l'unité interieure ou extérieure est obstruable.Il se peut que la températion ambiante n'ait pas encore atteint la valeur assignée.	Nettoyer le filtre à air.Eliminer si possible la source de chaleur.Les fermer pour éviter la pénétra-tion d'air extérieur.Retirer l'obstacle afin de permettre une circulation d'air correcte.Augmenter ou diminuer la tempéra-ture.Vérifier le fonctionnement du géné-rateur (contacter le service après-vente).Retirer les objets responsables de l'obstruction.Patierer quelques instants.
Climatisation ou chauffage excessif ou inexistant (pour les installations pouvant fonctionner en mode climatisation)	Le mode de fonctionnement (cha-leur ou froid) du thermostat n'est pas adapté.Lé générateur d'eau froide ou d'eau chaude de l'installation est défai-llant.	Vérifier la sélection du mode de fonctionnement.Vérifier le fonctionnement du générateur (contacter le service après-vente).

11- Détection des dysfunctionnements

PROBLÉMES RENCONTRÉS	CAUSES POSSIBLES	REMÈDES
Climatisation ou chauffage excessif ou inexistant (pour les installations pouvant fonctionner en mode climatisation)	L'entrée ou la sortie d'air de l'unité intérieure ou extérieure est bstruée.La protection de trois minutes du compresseur a été activée.L'air ne circule pas en mode DRY.L'air ne circule pas en mode HEAT.	Retirer les objets responsables de l'obstruction.Patierter pendant cette durée et l'appareil se remettra en route.A certains moments, en mode DRY, la circulation d'air est bloquée afin d'éviter une climatisation excessive.En mode HEAT, l'air ne circule pas jusqu'à ce qu'il soit suffisamment chaud, évitant ainsi la sortie d'un débit d'air froid. La vitesse du débit d'air peut, pour la même raison, ne pas être variable.

L'espagne:

Saunier Duval Clima S. A.

José Luis Goyoaga, 36

48950 Erandio (Vizcaya) Espagne

Tel: [phone]

Fax: [phone]

www.saunierduval.es

[e-mail]

L'italie:

Vaillant Saunier Duval Italia S. p. A.

Via Benigno Crespi 70 20159 Milano

Tel. [phone]

Fax [phone]

www.saunierduval.it

[e-mail]

BULEX

Chaussée de Mons 1425 Bergensesteenweg

Bruxelles 1070 Brussels

Belgique - Belgique

T : +003225551313

F: +003325551314

www.bulex.com

[e-mail]

La france:

Saunier Duval Eau Chaude Chauffage
