KAC-8406 - Amplificateur de voiture KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de voiture 4 canaux
Marque	KENWOOD
Modèle	KAC-8406
Dimensions (L x H x P)	335 x 56 x 192 mm (13-3/16 x 2-3/16 x 7-9/16 pouces)
Poids	2,8 kg (3,7 lbs)
Tension de fonctionnement	14,4 V (11 - 16 V admissible)
Courant absorbé	35 A
Fusible	35 A x 2
Puissance de sortie RMS (CEA-2006)	70 W x 4 à 4 ohms
Rapport signal/bruit (réf. 1 W/4 ohms)	80 dB(A)
Impédance haut-parleur (stéréo)	2 Ω minimum
Impédance haut-parleur (ponté)	4 Ω minimum
Filtres intégrés	Passe-haut (HPF), passe-bas (LPF) avec fréquence de coupure réglable, Off
Amplification des basses	Bass Boost +18 dB (commutateur ON/OFF)
Réglage de sensibilité d'entrée	Oui (Input Sensitivity)
Entrées audio	Line In (RCA) et SP Level Input (niveau haut-parleur)
Sorties haut-parleur	Bornes SPEAKER OUTPUT (A ch / B ch) pour stéréo ou ponté
Fonction de protection	Contre court-circuit, surchauffe, sortie continue, mise à la masse
Refroidissement	Ventilateur de refroidissement intégré
Indicateur d'alimentation	LED allumée quand l'appareil est sous tension
Nettoyage	Chiffon doux et sec ; éviter solvants et diluants
Installation recommandée	Par un professionnel, sur une source CC 12 V à masse négative

FOIRE AUX QUESTIONS - KAC-8406 KENWOOD

Comment brancher l'amplificateur KAC-8406 sur une batterie 12 V ?

Branchez le câble d'alimentation directement à la borne positive de la batterie avec un fusible ou un disjoncteur près de la batterie. Reliez la borne GND à une partie métallique du châssis du véhicule. Utilisez un câble de section d'au moins 5 mm² (AWG 10).

Quel type de fusible utiliser pour le KAC-8406 ?

Utilisez deux fusibles de 35 A neufs, identiques à ceux spécifiés. Ne remplacez jamais par un fusible de valeur différente, cela pourrait endommager l'appareil.

Pourquoi l'amplificateur ne produit-il aucun son ?

Vérifiez d'abord que les câbles d'entrée et de sortie sont correctement branchés. Assurez-vous que la fonction de protection n'est pas activée (l'indicateur d'alimentation éteint). Vérifiez le fusible et le volume de l'autoradio. Si le fusible est grillé, remplacez-le après avoir corrigé la cause du court-circuit.

Comment régler la sensibilité d'entrée (INPUT SENSITIVITY) ?

Réglez la commande INPUT SENSITIVITY en fonction du niveau de pré-sortie de votre autoradio. Consultez le manuel de l'autoradio pour connaître ce niveau. Tournez la commande jusqu'à obtenir un volume satisfaisant sans distorsion.

Quelle impédance minimale pour les haut-parleurs en connexion stéréo et pontée ?

En stéréo, l'impédance minimale est de 2 Ω par canal. En ponté, elle doit être d'au moins 4 Ω. Si vous utilisez plusieurs haut-parleurs, calculez l'impédance combinée pour respecter ces valeurs.

Comment utiliser le filtre passe-bas (LPF) pour un caisson de basses ?

Placez le commutateur FILTER sur la position LPF. Ajustez la fréquence de coupure avec la commande FILTER FREQUENCY pour ne laisser passer que les fréquences basses. Activez le BASS BOOST si vous souhaitez amplifier les basses de 18 dB.

Que faire si la protection se déclenche (indicateur d'alimentation éteint) ?

La protection se déclenche en cas de court-circuit des fils de haut-parleur, mise à la masse de la sortie, tension continue en sortie ou surchauffe. Vérifiez les branchements des haut-parleurs et assurez-vous que la ventilation n'est pas obstruée. Après avoir corrigé le problème, l'amplificateur redémarrera.

Comment nettoyer l'amplificateur KAC-8406 ?

Éteignez l'appareil. Utilisez un chiffon doux et sec ou un chiffon au silicone. N'utilisez jamais de solvants comme du diluant ou de l'alcool, car ils pourraient rayer la surface ou effacer les inscriptions.

Peut-on installer l'amplificateur dans le coffre de la voiture ?

Oui, mais choisissez un endroit bien ventilé, à l'abri de l'humidité et de la poussière. Assurez-vous que le ventilateur de refroidissement n'est pas obstrué. Fixez solidement l'appareil pour éviter qu'il ne se déplace en cas de choc.

Comment connecter un autoradio sans sortie RCA ?

Utilisez les bornes SP LEVEL INPUT (entrée niveau haut-parleur) de l'amplificateur. Connectez les fils de haut-parleur de l'autoradio à ces bornes. La puissance de sortie de l'autoradio ne doit pas dépasser 50 W. L'alimentation de l'amplificateur se mettra en marche automatiquement à la détection du signal.

MODE D'EMPLOI KAC-8406 KENWOOD

Précautions de sécurité

prendre les précautions suivantes

• Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage. Si vous prolongez un cable de batterie ou de masse, assurez-vous d'utiliser un cable pour automobile ou un cable avec une section de 5mm² (AWG 10) afin d'éviter tout risque de déterioration ou d'endommagement du revêtement des cables.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.

Pour évider tout dommage à l'appareil, veillez prendre les précautions suivantes:

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de mass négative.
• N'ouvre pas le couvrecle supérieur ou inférieur de l'appareil.

N’installe pas l’appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l’humidité. Évitez aussi les endroits trop poussiéreux et où l’appareil risque d’être échelonnés. - Lors du remplacement d’un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L’utilisation d’un fusible d’une valeur différente peut être la cause d’un mauvais fonctionnement de votre appareil. - Pour éviter les courts-circuits lors du remplacement d’un fusible, déconnectez à l’avance le faisceau de cables.

Remarque

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essayer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

Attention

N'essayez pas le panneau avec un tissu rugueux ou imbibé de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élévation de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela recharge la batterie. Il est préférable de le utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas suivants : Cet appareil est pourvu d'une fonction de protection de l'appareil lui-même et des haut-parleurs de manière à éviter divers incidents. Lorsque la fonction de protection est déclenchée, l'indicateur d'alimentation s'éteint et l'amplificateur s'arrête de fonctionner. - Si un cordon de liaison aux haut-parleurs est en court-circuit. - Une sortie de haut-parleur est mise à la masse. - Une tension continue est appliquée sur les sorties vers les haut-parleurs en raison d'un défaut de fonctionnement de l'appelé. - Lorsque la température interne est trop élevée et que l'appareil ne fonctionne pas.

Cablage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncer et
• Si un grésillement se fait entendre dans les hautparleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie.
• Utiliser un passe-cable de manière que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un disjoncteur protégeant le cordon d'alimentation situé près de la batterie. Ce disjoncteur doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (inflammable). (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 5 mm² (AWG 10).
• Lorsque plus d'un amplificateur de puissance doivent être utilisés, utiliser un cable de cabling d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

Sélection des haut-parleurs

• L'utilisation de haut-parleurs d'une puissance d'entrée inférieure à la puissance de sortie de l'amplificateur peut provoquer un dégagement de fumée ou une panne de l'équipement. L'impédance des enceintes qui ont été connectées doit être de 2 Ω minimum (pour des connexions stéréo) ou de 4 Ω minimum (pour des connexions en pont). Lorsque plus d'un jeu d'haut-parleurs va être utilisé, calculer l'impédance combinée des haut-parleurs et connecter ensuite les haut-parleurs appropriées à l'amplificateur.

Impédance combinée

Tableau d'installation, etc. (épaisseur: 15 mm ou plus)

Etant donné que le nom des réglages et des raccordements est assez important, il compte de prendre pleinement connaissance du mode d'emploi. 1. Retirer la clé de contact et débrancher la borne négative Ε de la batterie pour éviter les courts circuits. 2. Régler l'appareil en fonction de l'utilisation désirée. 3. Déposer l'enjoliveur. 4. Raccorder les câbles d'entrée et de sortie de l'appareil. 5. Raccorder les câbles de haut-parleur. 6. Relier, dans l'ordre, le câble d'alimentation, le câble de commande d'alimentation et le câble de masse. 7. Mettre en place les accessoires d'installation sur l'unité. 8. Brancher l'unité. 9. Fixer l'enjoliveur. 10. Raccorder la borne négative Ε de la batterie.

Atienion

• Ne pas écoulper à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la) Lumière du jour, Lieu exposé à l'air chaud)
• Ne pas recouvrir l'appareil d'une nappe, tapis, etc; la chaleur qui s'accumulerait risque de endommager l'appareil.
• Installer ce produit à un emplacement tel que la chaleur puisse se dissiper aisément. Après l'installation, ne placer aucun objet sur l'objet.
• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entreront pas en contact avec lui.
• Cette unité dispose d'un ventilateur de refroidissement permettant d'abaisser la température interne. Ne pas monter l'unité dans un endroit où le ventilateur de refroidissement ou les conduites de l'unité sont bloquées. En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de l'appareil, une anomalie de fonctionnement peut aisément survenir. Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas d'élément dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de griffes ou d'autres dégâts.
• Ne pas l'installer près du tableau de bord, de la plage arrière ou d'éléments de sécurité d'airbag.
• Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne génère pas la conduite. Si l'appareil se détache suite à un choc et heurte qu'un ou un élément de sécurité, il peut occasionner des blessures ou un accident.
• Après installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

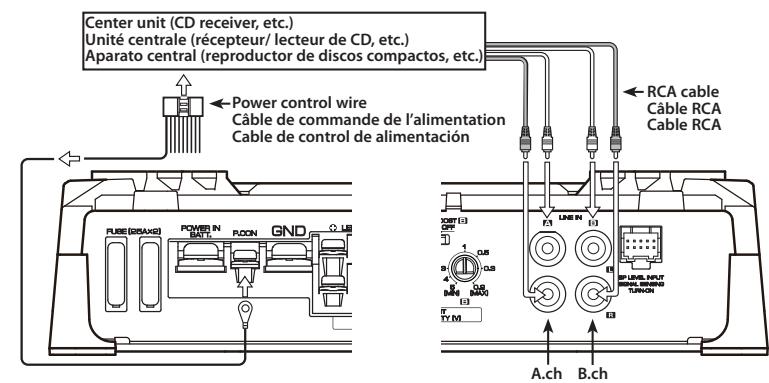

Unité centrale (récepteur/lecteur de CD, etc.)

Retirer la clé de contact et débrancher la borne négative de la batterie pour éviter les court-circuits.

Pour éviter tout incendie du à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.

■ Raccordement d'un câble à fiche cinch (RCA) Conexión de cable de RCA

■ Raccordement au niveau haut-parleur

Raccordement au niveau haut-parleur

Ne pas raccorder des cables ou conducteurs à la fois aux prises de sortie pour cable RCA et aux prises d'entente de haut-parleur car l'appareil risquerait d'être endommagé ou de mal fonctionner.

NOTA

Cable color of the connector / Couleur du cable du connecteur /

Pour l'Europe et la Turquie

Déclaration de conformité se

rapportant à la directive EMC

2004/108/5C

FABRICN:

3.12 Moriyasho Kanagawa Ku Yokohamarbi

5-12, Monyachu, Kanagawa 40, Yokohama 60, Kanagawa 321,003, Japan

Représentants dans 06

JCKENWOOD Nederland B. V. Amsterdam, 37-142 AG UHTUOOPN, Brug Post

Amsterdamsweg 37,142 AE OHNOHN, Boys B5

Information sur l'élimination des anciens

équipements électriques et électroniques

(applicable dans les pays qui ont adopté)

systèmes de collecte sélective)

poubelle barrée) est apposée ne peuvent pas

Ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et

électroniques doivent être recyclées sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à préserver les ressources et à nous préserver des effets nocifs sur notre santé et sur l'environnement.

Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifie d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons.(Pas de son d'un côté)(Fusible grillé)	• Les cables d'entrec (ou de sortie) sont débranchés.• Le circuit de protection peut être actionné.• Le volume est trop fort.• Les fils de raccordement d'enceinte sont en court-circuit.	• Brancher les cables d'entrec (ou de sortie).• Vérifier les raccordements en se reportant au paragraphe < fonction de protection>.• Remplacez le fusible et utilisez un niveau de volume plus faible.• Àprouv avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le faisible.
Niveau de sortie trop faible (ou trop fort).	• La commande de réglage de la sensibilité d'entrec n'est pas améliée sur la bonne position.	• Faîre le réglage correctement en se reportant aux indications données en < Contrôles>.
La qualité sonore est manuvaïse.(Le son est distordu.)	• Les cables de haut-parleur ont été raccordés en inversant la polarité ⊙/ ⊙.• Un cable de haut-parleur est pincé par une vis dans le châssis de la voiture.• Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des cables.• Rebrancher le cable de haut-parleur en évitant tout pincement• Positionner les commutateurs en tenant compte des indicateions fournies aux paragraphs < Contrôles>.

Ceci est un amplificateur à 4

canaux avec deux amplificateurs

stéréophoniques en un élément;

Un appareil s'appelle Amplificateur A, l'autre

Amplificateur B. Cet appareil est

compatible avec diverses conformations de l'air brûlée, ou impôtement

configuration de chaleur, simplification en relation des positions des

en sélectionnant les positions des commutateurs et les fonctions

comme indiqué ci-dessus

①Fusible(35A×2)

① Fusible(23A-2)

REMARQUE

Si vous ne trouvez pas de fusible de

calibre ajusté dans le commerce, et

Commande L'unité ON/OFF

REMARQUES

Commande l'unité d'alimentation.

Assurez-vous de le connecter à l'ent

semblable des différents sè

④ Borne GND (masse)

⑤ Bornes SPEAKER OUTPUT

(A. ch/B. ch)

• Connexions stéréo:

Pour utiliser l'appareil comme amplifi

cateur stéréo, des connections stéréo

doivent être utilisés. Les haut-parleurs

a connecter doit avoir une impé

danse de 2 ohms ou supérieure.

Lorsque plusieurs haut-parleurs doivent

être connectés, assurer que timpe

supérieure pour chaque canal

• Connexions en pont:

Pour l'utilisation de l'appareil comme

amplificateur à haute puissance de

sortie, des connections en pont de vive

être utilisés. (Faire les connexions

aux bornes SPEAKER OUTPUT du

canal gauche (LEFT) ⊕ et

droit (RIGHT) () Les haut-parleurs aconnecter devoir avec une impo

à connecter doivent avoir une impédance de 4 Ω ou supérieure.

Lorsque plusieurs haut-parleurs doivent

être connectés, s'assurer o

dansce combinée soit de 4 ohms ou

supérieure.

⑥ Ventilateur de refroidissement

⑦Commande FILTER EREQUENCY

(Ach/Bch)

Cette commande permet de préciser

fréquence de coupure quand le com

mutateur "FILTER" est sur la position

"HPF" ou "LPF".

⑧ Commutateur FILTER (A. ch/B. c)

Ce commutateur permet d'effectuer

filtrage des graves, ou des aigus, appliquer

questions haut-parleurs.

Position HPF (Filtre passe-haut)

Le filtre laisse passer les fréquences (i.e.)

supérieures à la fréquence précise au moyen de la commande "FILTER

a. auoyenie la commande "NETTE EREQUENENCY"

Position OFF:

Le filtre n'agit pas, autrement dit tout.

le spectre des fréquences est présent.

en sortie

Position LPF (Filtre passe-bas):

Le filtré laisse passer les fréquences

inférieures à la fréquence précisée

au moyen de la commande "FILTER"

FREQUENCY".

Commande INPUT SENSITIVITY

(sensibilité d'entrée) (A. ch/B. ch)

Réglez cette commande selon le niveau

de pré-sortie de l'unité centrale bran

Se référer à la section

du manuel des instructions de l'unité

centrale à propos du niveau de pré-

sortie.

10 Commutateur BASS BOOST

(amplification de basses) (B. ch)

Un réglage de ce commutateur sur

«ON» accentue les basses. Vous pou

utiliser le BASS BOOST pour l'amplific

Bass Boost.

Position ON:

BASS BOOST est +18 dB.

Position OFF: 160000CT

BASS BOOST est désactivé

Borne LINE IN (entrée de ligne)

(A. ch/B. ch)

Borne SP LEVEL INPUT (niveau)

haut-parleur)

La puissance de sortie maximum de

l'autoradio stereo d'origine ne doit

pas dépasser 50w. L'alimentation active est désactivée lorsque la

detected le signal d'entrée (SIGNAL

SENSING TURN-ON) C'est pourquoi il

n'est pas nécessaire de connecter le

cable de commande de l'alimentation

Indicateur d'alimentation

Lorsque l'alimentation est activée,

l'indicateur d'alimentation s'illumine.

apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une réparation ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifie d'abord dans le dont les problèmes possibles.

• Les câbles d'entrée (ou de sortie) sont débranchés. - Brancher les câbles d'entrée (ou de sortie).

d'un côté) : Le circuit de protection peut être actionné : Vérifier les raccordements en se reportant au

IIé)

Le volume est trop fort.

volume plus faible.

• Les fils de raccordement d'enceinte sont en - Après avoir vérifié le câble d'enceinte et réparé

court-circuit. La cause du court-circuit, remplacez le fusible.

• la commande de régiation de la sensibilité - Faire le réglage correctement en se reportant (non sur l'état) d'une et d'une sensibilité.

[uport]: d'entree nest pas amieee sur la bonne aux indications données en Controles?

position:

L'honore est - Les câbles de haut-parleur ont et raccordés en inversant la polarité / indications et des bornes et des câbles

distordu.) - Un câble de haut-parleur est pincé par une - Débrancher le câble de haut-parleur en

vis dans le châssis de la voiture évitant tout pincement

• Les commutateurs ne sont peut-être pas - Positionner les commutateurs en tenant

positionnés comme il convient. compte des indications fournies aux

paragraphs.

heure localisation

Tension de fonctionnement 14,4 V (11 - 16 V admissible)

Courant absorbé 35

Taille d'installation (L x H x P) 335 x 56 x 192 mm

13-3/16 x 2-3/16 x 7-9/16 pouce

Masse 2,8 kg (3,7 lbs)

CEA-2006

BMS Watts par canal @ 4 ohms < 1% THD+N

70W×4

Taux signal/bruit

( référence : 1 Watt/4 ohms). 80 dB(A)
