FOIRE AUX QUESTIONS - KAC-7406 KENWOOD

Quel est le niveau de puissance de sortie du KENWOOD KAC-7406 ?

Le KENWOOD KAC-7406 a une puissance de sortie de 4 x 70 W sous 4 ohms.

Comment installer le KENWOOD KAC-7406 dans ma voiture ?

Pour installer le KAC-7406, vous devez le connecter à votre batterie, à votre autoradio et aux haut-parleurs. Consultez le manuel d'utilisation pour des instructions détaillées.

Que faire si le KENWOOD KAC-7406 ne s'allume pas ?

Vérifiez les connexions à la batterie et à l'autoradio. Assurez-vous que le fusible n'est pas grillé et que l'amplificateur est correctement alimenté.

Comment régler les niveaux de son sur le KENWOOD KAC-7406 ?

Utilisez les contrôles de niveau sur le panneau avant de l'amplificateur pour ajuster les niveaux de gain et de tonalité selon vos préférences.

Le KENWOOD KAC-7406 est-il compatible avec tous les types de haut-parleurs ?

Oui, le KAC-7406 est compatible avec la plupart des haut-parleurs, mais il est recommandé d'utiliser des haut-parleurs d'une impédance de 4 ohms pour des performances optimales.

Que faire si j'entends des bruits de fond lorsque le KENWOOD KAC-7406 est allumé ?

Vérifiez les câblages pour des éventuelles interférences et assurez-vous que les connexions sont sécurisées. Éloignez les câbles d'alimentation des câbles audio pour réduire les bruits de fond.

Comment savoir si mon KENWOOD KAC-7406 est en surchauffe ?

Si l'amplificateur s'éteint ou si le témoin de protection s'allume, cela peut indiquer une surchauffe. Assurez-vous qu'il y a une circulation d'air adéquate autour de l'appareil.

Quelle est la garantie du KENWOOD KAC-7406 ?

Le KENWOOD KAC-7406 est généralement couvert par une garantie limitée de deux ans. Vérifiez votre reçu ou le site Web de KENWOOD pour plus de détails.

MODE D'EMPLOI KAC-7406 KENWOOD

Précautions de sécurité

Préparez les précautions suivantes.

• Le montage et le cabling de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de la société.
• Si vous prolongez un cable de batterie ou de masse, assurez-vous d'utiliser un cable pour automobile ou un cable avec une section de 5mm² (AWG 10) afin d'éviter tout risque de déterioration ou d'endommagement du revêtement des cables.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.

Pour évider tout dommage à l'appareil, veuillez prendre les précautions suivantes:

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.

N’installez pas l’appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l’humidité. Évitez aussi les endroits trop poussiéreux et où l’appareil risque d’être échelonnés. - Lors du remplacement d’un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L’utilisation d’un fusible d’une valeur différente peut être la cause d’un mauvais fonctionnement de cet appareil. - Pour éviter les courts-circuits lors de remplacement d’un fusible, déconnectez d’abord le faisceau de cables.

Remarque

• Si vous rencontrez les problèmes pendant l'installation, consultez cette revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez ce revendeur Kenwood.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

N’essuyez pas le panneau avec un tissu rugueux ou imbibé de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élévation de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférable de l'utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas suivants : Cet appareil est souvent d'une fonction de protection de l'appareil lui-même et des haut-parleurs de manière à éviter divers incidents. Lorsque la fonction de protection est déclenchée, l'indicateur d'alimentation s'éteint et l'amplificateur s'arrête de fonctionner. - Si un cordon de liaison aux haut-parleurs est en court-circuit. - Une sortie de haut-parleur est mise à la masse. - Une tension continue est appliquée sur les sorties vers les hauts-parleurs en raison d'un défaut de fonctionnement de l'appareil. - Lorsque la température interne est trop élevée et que l'appareil ne fonctionne pas.

Cablage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncer et.
• Si un bruit se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de jonc (en option) au câble de la batterie.
• Utiliser un passe-cable de manière que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un disjoncteur protégeant le cordon d'alimentation situé près de la batterie. Ce disjoncteur doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (ininflammable). (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 5 mm² (AWG 10).)
• Lorsque plus d'un amplificateur de puissance doivent être utilisés, utiliser un cable de cabling d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

Sélection des haut-parleurs

• L'utilisation de haut-parleurs d'une puissance d'entrée inférieure à la puissance de sortie de l'amplificateur peut provoquer un dégagement de fumée ou une panne de l'équipement.
• L'impédance des enceintes qui seront être connectées doit être de 2 Ω minimum (pour des connexions stéréo) ou de 4 Ω minimum (pour des connexions en pont). Lorsque plus d'un jeu d'haut-parleur sera utilisé, calculer l'impédance combinée des haut-parleurs et connecter ensuite les haut-parleurs appropriées à l'amplificateur.

Impédance combinée

Tableau d'installation, etc. (épaisseur : 15 mm ou plus)

Procedure d'installation

Etant donné qu'aucune modification des réglages et de l'accordement n'est assez important, il importe de prendre pleinement connaissance du mode d'emploi 1. Retirer la clé de contact et débrancher la borne négative de la batterie pour éviter les court-circuits. 2. Récoiger l'appareil en fonction de l'utilisation désirée. 3. Raccorder les câbles d'entrée et de sortie de l'appareil. 4. Raccorder les câbles de haut-parleur. 5. Relier, dans l'ordre, le câble d'alimentation, le câble de commande d'alimentation et le câble de masse. 6. Mettre en place les accessoires d'installation sur l'unité. 7. Brancher l'unité. 8. Raccorder la borne négative de la batterie.

• Ne pas excéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être générée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)
• Ne pas recouvrir l'appareil d'une nappe, tapis, etc; la chaleur qui s'accumulerait risque deendommager l'appareil.
• Installer ce produit à un emplacement tel que la chaleur puisse se dissiper aisément. Après installation, ne placer aucun objet sur l'appareil.
• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entreront pas en contact avec lui. Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas d'élément dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de grilles ou d'autres dégâts.
• Ne pas l'installer près du tableau de bord, de la plage arrière ou d'éléments de sécurité de l'airbag.
• Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne génère pas la conduite. Si l'appareil se détache suite à un choc et heurte un ou un élément de sécurité, il peut occasionner des blessures ou un accident.
• Après installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

Retirer la clé de contact et débrancher la borne négative de la batterie pour éviter les court-circuits.

L'élément d'un cable de l'alimentation et d'enceinte en relation del cable de alimentacion y del altozov

Pour éviter tout incendie du à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.

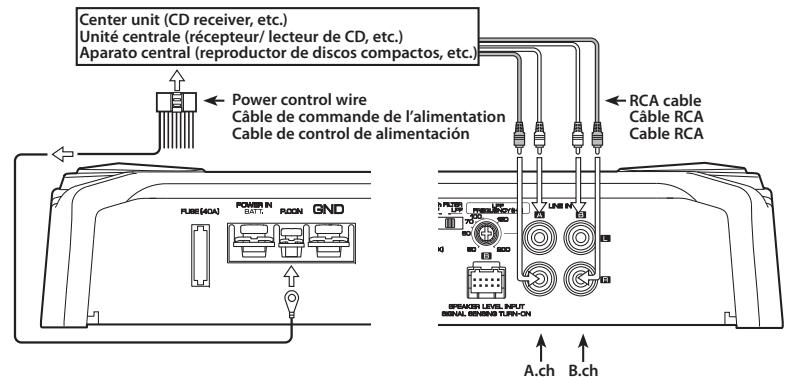

■ Raccordement d'un câble à fiche cinch (RCA)

Raccordement au niveau haut-parleur

Ne pas raccorder des cables ou conducteurs à la fois aux prises de sortie pour cable RCA et aux prises d'entente de haut-parleur car l'appareil risquerait d'être endommagé ou de mal fonctionner.

NOTA

Système 2 voies + enceinte d'extrêmes graves

L'ETOIL E PARIS NORD 2,50 Allée des Impressionnistes

BP 58416 VILLEPRENTE, 95944 ROISSY CH DE GAULE CEDEX France

Importatore

JVCKENWOOD Italia S. p. A.

Via G. Sirtori 7/9, 20129 Milano

importeur

JVCKENWOODBIDGIINL

Leuvenseteenweg 2483,1600 Vincourt Belgium

Berkeley

Pour l'Europe et la Turquie

Déclaration de conformité se

rapportant à la directive EMC

2004/108/EC

Fabricant:

Information sur l'élimination des anciens

équipements électriques et électroniques:

(applicable dans les pays qui ont adopté des)

systèmes de collecte sélective)

(toupie barrée) est apposée ne peuvent pas

Les anciens équipements électriques et

électroniques doivent être recyclés sur des sites

capables de traiter ces produits et leurs déchets

Contactez vos autorités locales pour connaître

le site de recyclage le plus proche. Un recyclage

adapté et l'élimination des déchets aideront

a conserver les ressources et a nous préserver

des leurs effets nocifs sur notre santé et sur

l'environnement.

Ce produit n'est pas installé par le constructeur d'un véhicule

sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifie d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons.(Pas de son d'un coût)(Fusible grillé)	• Les cables d'entrée (ou de sortie) sont débranchés.• Le circuit de protection peut être actionné.• Le volume est trop fort.• Les fils de raccordement d'enceinte sont en court-circuit.	• Brancher les cables d'entrée (ou de sortie).• Vérifier les raccordements en se reportant au paragraphe < fonction de protection>.• Remplacez le fusible et utilisez un niveau de volume plus faible.• Àprouv avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le faisible.
Niveau de sortie trop faible (ou trop fort).	• La commande de réglage de la sensibilité d'entrée n'est pas améliée sur la bonne position.	• Faire le réglage correctement en se reportant aux indications données en <Contrôles>.
La qualité sonore est manuvaise.(Le son est distordu.)	• Les cables de haut-parleur ont été raccordés en insversant la polarité ⊕/⊙.• Un cable de haut-parleur est pincé par une vis dans le châssis de la voiture.• Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des cables.• Rebrancher le cable de haut-parleur en évitant tout pincement• Positionner les commutateurs en tenant compte des indications fournies aux paragraphs <Contrôles>.

Ceci est un amplificateur à 4 canaux avec deux amplificateurs stéréophoniques en un élément; l'unappeil ne

Amplificateur A, l'autre Amplificateur B. Cet amplificateur

est compatible avec diverses configurations et enjambe simplement en sélectionnant les positions des comm

specially to select the positions of tatares and the fonctions comme indiquées ci-après.

①Fusible

KAC-7406:40A

KAC-6406:30 A

REMARQUE

Si vous ne trouvez pas de fusible de calibre ajustat dans le

commerce, etc., contacter libre agent Kenwood.

② Borne POWER IN BATT. (alimentation)

③ Borne P. CON (fil de commande d'alimentation)

Commande l'unité ON/OFF

REMARQUE

Commande l'unité d'alimentation. Assurez-vous de le

connecter à l'ensemble des différents systèmes

④ Borne GND (masse)

⑤ Bornes SPEAKER OUTPUT (A. ch/B. ch)

• Connexions stéréo:

Pour utiliser l'appareil comme amplificateur stéreo, des connections stéreo doivent être utilisées. Les haut-parleurs à connecter doivent avoir une impédance de 2 ohms ou supérieure. Si plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 2 ohms ou supérieure.

• Connexions en pont:

Pour l'utilisation de l'appareil comme amplificateur à haute puissance de sortie, des connexions en pont doivent être utilisées. (Faire les connexions aux bornes SPEAKER OUTPUT du canal gauche (LEFT) et du canal droit (RIGHT) ) Les haut-parleurs à connecter doivent avoir une impédance de 4 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de - ohms ou supérieure.

⑥ Commande INPUT SENSITIVITY (sensibilité d'entrée) (A. ch/B. ch)

Régler cette commande selon le niveau de pré-sortie de l'origine (1) et la (2).

Se réfère à la section du manuel des instructions de l'unité centrale à propos du niveau de pré-sortie

⑦ Commutateur FILTER (A. ch)

Ce commutateur est destiné au filtrage des signaux de son

tige des haut-parleurs.

Position HPF (filtre passe-haut):

Seules des fréquences égales ou supérieures à 80 Hz sont équivalentes (en millions de couloirs) à 20.

Position QEE:

Le filtré n'agit pas, autrement dit tout le spectre des pré-

sequences est présente en sortie.

Commutateur FILTER (B. ch)

Ce commutateur est destiné au filtrage des signaux de

les des haut-parleurs

• Position LPF (filtre passe-bas):

Le filtre laisse passer les fréquences inférieures à la fréquence

précise au moyen de la commande «LPF FREQUENCY».

• Position OFF :

est présent en sortie:

Commande LPF FREQUENCY (B. ch)

Cette commande permet de régler la bande de fréquence en sortie de cet appareil.

10 Borne SPEAKER LEVEL INPUT (niveau haut-parleur)

La puissance de sortie maximum de l'air

La puissance d'origine ne doit pas dépasser 50W.

detecte le signal d'entree (SIGNAL SENSING TURON). Cauqu'evil est pas n'pas accessin de supporter la pahide de

Pourquoi il n'est pas nécessaire? commande de l'alimentation

Borne LINE IN (entrée de ligne) (A. ch/B. ch)

Indicateur d'alimentation

Lorsque l'alimentation est activée, l'indicateur d'alimentation s'allume.

(Connexions en pont: 4 Ω à 8 Ω admissible)

Résponse en fréquence (+0, -3 dB)...........................5 Hz - 50 kHz

Sensibilité d'entrée (RCA)...........................0.2 V - 5.0 V

Taux de signal/bruit...........................100 dB

Impédance d'entrée...........................10 kΩ

Général

Tension de fonctionnement......14,4 V (11 - 16 V admissible)
Courant absorbe	KAC-740629 A
	KAC-640618 A
Trésile d'actualisation (L x H x D)	315 x 56 x 200 mm

Masse	12-3/8 × 2-3/16 × 7-7/8 pouce
	KAC-7406.2,1 kg (4,6 lbs)
	KAC-6406.2,1 kg (4,5 lbs)

CFA-2006
