Introduction

Merci d'avoir choisi les moniteurs de studio MediaOne BT Bluetooth® de Samson Technologies. Que ce soit pour vos écoutes en enregistrement numérique, pour votre studio de production vidéo, ou tout simplement pour vos jeux ou pour écouter de la musique sur votre ordinateur, les moniteurs MediaOne sont parfaits. Ce moniteur délivre un signal puissant et une réponse étendue grâce aux amplificateurs intégrés, aux Woofers en copolymère et aux Tweeters de 2,5 cm (1 pouce) à dôme en soie. De plus, le moniteur MediaOne offre une réponse étendue dans les basses fréquences et dans les hautes fréquences, le tout avec des enceintes de taille étonnamment compacte.

Le moniteur MediaOne est équipé d'un moniteur actif pour le côté droit et d'un moniteur passif pour le côté gauche. Pour faciliter l'intégration dans votre système audio, les enceintes sont équipées d'entrées RCA situées sur la face arrière et d'entrées Aux de 3.5 mm sur la face avant afin de relier deux sources audio. Pour plus d'intimité, les enceintes se coupent lorsqu'un casque est branché. La connectivité Bluetooth vous permet de lire des morceaux à partir de votre smart phone, de votre tablette ou de votre ordinateur tout en vous permettant d'écouter de la musique sans utiliser de port de connexion ni de câble.

Dans ces pages, vous trouverez une description détaillée de toutes les fonctions des moniteurs MediaOne BT, une description du panneau de commande, les instructions pour l'installation et l'utilisation, ainsi que les caractéristiques techniques. Vous trouverez également une carte de garantie :

n'oubliez pas de la remplir et de nous l'envoyer. Vous pourrez ainsi bénéficier de l'assistance technique en ligne et recevoir les informations sur les produits Samson. Pensez également à consulter notre site Internet (www.samsontech.com) pour obtenir des informations détaillées sur toute notre gamme de produits.

Nous vous recommandons de garder les documents suivants pour toute référence ultérieure ainsi qu'une copie de votre preuve d'achat.

Numéro de série : ____

Date d'achat : ____

Nom du revendeur : ____

Avec un entretien adapté et une ventilation suffisante, votre moniteur MediaOne BT vous donnera satisfaction pendant de très nombreuses années. Pour faire réparer votre moniteur, vous devez tout d'abord obtenir un numéro d'autorisation de retour (RA) auprès de Samson. Sans ce numéro, l'appareil ne sera pas accepté. Appelez Samson au : 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro d'autorisation avant de renvoyer votre unité. Conservez, si possible, l'emballage d'origine afin de l'utiliser en cas de retour. Dans le cas où vous avez acheté votre Expedition Express en dehors des États-Unis, contactez votre revendeur ou distributeur local pour obtenir les informations sur la garantie et les réparations.

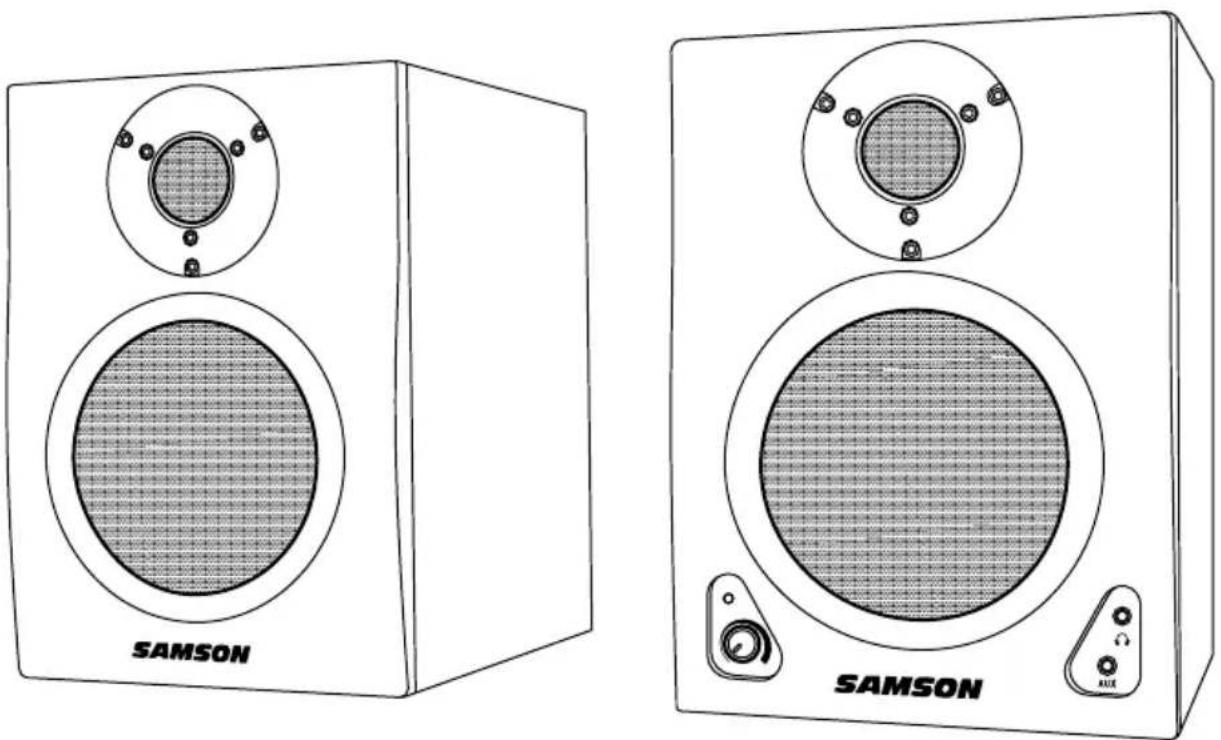

Caractéristiques du MediaOne BT

• Moniteurs de studio actifs deux voies avec baffle accordé offrant une écoute extrêmement fidèle pour les studios d'enregistrement et de post-production, et les stations multimédias.
• Connectivité Bluetooth® vous permettant d'écouter de la musique depuis votre smartphone, tablette ou autre appareil mobile.
• Woofers en copolymère avec suspension en butyle offrant des réponses précises et puissantes dans les basses fréquences.
• Tweeter à dôme en soie de 2,5 cm pour les hautes fréquences couplé à un guide d'ondes personnalisé. Conçu spécialement pour produire des hautes fréquences précises et naturelles et une zone étendue d'écoute.
• Réglage de volume sur la face avant vous permettant de régler facilement le volume.
• Entrée Aux 3.5mm située sur la face avant vous permettant de relier une deuxième source audio à partir d'un lecteur MP3, d'un ordinateur portable ou de tout autre appareil audio portable.
• Une sortie casque de 3.5mm située sur la face avant qui coupe automatiquement les enceintes lorsque le casque est branché.
• Entrées RCA situées sur la face arrière permettant la connexion de signaux ligne standards de -10 dBV afin de connecter une source audio à partir de votre ordinateur, console ou tout autre source stéréo à niveau de ligne.
• Blindage magnétique pour les applications multimédias, offrant un bon fonctionnement à proximité d'écrans d'ordinateurs.
• Enceinte en panneaux de particules MDF (Fibres à densité moyenne) garantissant une puissance maximale

Présentation du MediaOne BT

Enceinte active (enceinte droite)

SAMSON

SAMSON MEDIAONE BT4 RIGHT LEFT AUDIO INPUT 7 8 9 TO LEFT SPEAKER POWER 10 11 12 €2200

1. Tweeter - Tweeter à dôme en soie de 2,5 cm (1pouce) réglé en guide d'ondes personnalisé.
2. Conducteur de basses fréquences - Woofer lourd équipé d'un cône de polypropylène et suspension en butyle pour étendre la réponse en fréquences basses.
3. Témoin Power/Appariement (actif) - Témoins DEL bicolores : le témoin vert indique que l'unité est sous tension et le témoin bleu indique la connexion à un dispositif Bluetooth. Les témoins passent du vert au bleu lorsque le système est en mode d'appariement
4. VOLUME (actif) - Ce réglage détermine le niveau de sortie général
5. Sortie casque - Cette sortie en Jack stéréo 3,5 mm permet de brancher un casque. Les haut-parleurs sont désactivés automatiquement lorsque vous branchez un casque.
6. Entrée Aux - Cette entrée en Jack stéréo 3,5 mm permet de connecter une deuxième source à niveau ligne.
7. ENTRÉE AUDIO - Connecteurs d'entrée stéréo asymétriques de type RCA servant à relier des sorties audio des dispositifs du client (-10dBv) tels qu'un ordinateur, un lecteur MP3 ou un smartphone. Le connecteur rouge est pour l'entrée de droite et le blanc pour l'entrée de gauche.

Présentation du MediaOne BT

1. Commutateur APPARIEMENT - Appuyez sur ce commutateur pour activer le mode de détection des dispositifs Bluetooth et les apparier.

2. TO LEFT SPEAKER - Bornes servant à connecter l'enceinte passive gauche à l'aide du câble de haut-parleur à deux conducteurs inclus. Veuillez respecter la polarité des enceintes droite et gauche en respectant la couleur des bornes : branchez la borne rouge située du côté droit de l'enceinte à la borne rouge située du côté gauche de l'enceinte, et la borne noire située du côté droit de l'enceinte à la borne noire située du côté gauche.

3. Interrupteur POWER - Interrupteur principal

4. ENTRÉE CA - Connectez l'adaptateur réseau fourni.

5. Sélecteur de tension- Cet interrupteur permet de sélectionner la tension des amplificateurs REMARQUE : Avant de commencer à utiliser votre enceinte, réglez le sélecteur en fonction de la tension utilisée dans votre pays.

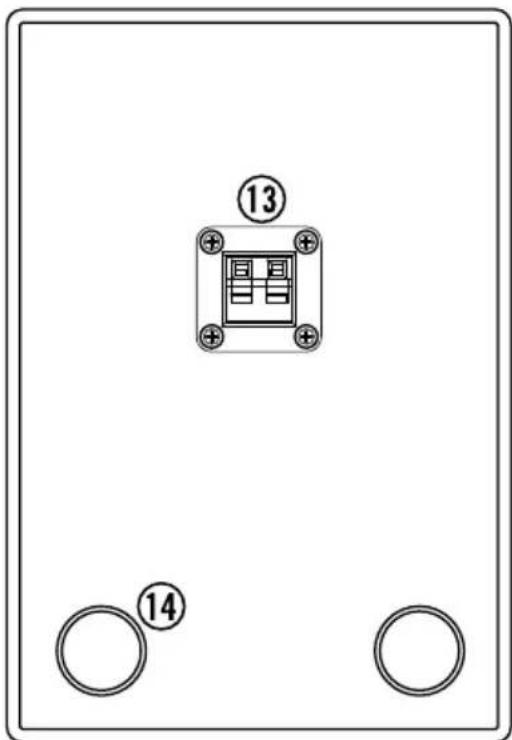

Enceinte passive (enceinte gauche)

1. Connexions des enceintes - Bornes servant à connecter l'enceinte passive gauche à l'aide du câble de haut-parleur à deux conducteurs inclus. Veuillez respecter la polarité des enceintes droite et gauche en respectant la couleur des bornes : branchez la borne rouge située du côté droit de l'enceinte à la borne rouge située du côté gauche de l'enceinte, et la borne noire située du côté droit de l'enceinte à la borne noire située du côté gauche.

2. Port de basses - Port accordé permettant à l'enceinte de capter la réponse dans les basses fréquences. Ne bloquez pas les ports car vous risqueriez d'entraver les performances générales des enceintes.

⑬ ⑬ ⑭ ⑭

Installation des enceintes

L'objectif de l'installation des moniteurs de studio est d'obtenir la meilleure image stéréo possible. Les moniteurs MediaOne BT ont été conçus pour être placés à la verticale de façon à ce que le tweeter et le woofer soient alignés. Ne placez pas les enceintes à l'horizontale afin d'éviter tout décalage sonore entre le woofer et le tweeter, ce qui limiterait les positions d'écoute optimales.

L'écoute de proximité (près de l'auditeur) est le moyen de contrôle privilégié par les ingénieurs du son en raison de la difficulté et du coût associé à l'installation de moniteurs sur un mur. Il est très important de placer correctement vos moniteurs de studio. Un placement correct non seulement crée une image stéréo pure mais permet également de minimiser l'incidence de l'acoustique de la pièce. Ceci est particulièrement important dans les Home Studios d'aujourd'hui, qui sont souvent des espaces polyvalents. En prenant le temps d'installer correctement vos moniteurs et en écoutant attentivement, vous pourrez créer un environnement d'écoute optimal

Le problème le plus important lors de l'évaluation de l'acoustique de la pièce est causé par les surfaces réfléchissantes autour de la zone d'écoute. Tels que les tables, miroirs ou cadres, les murs de grandes dimensions et même la surface de la console de mixage. Les sons réfléchis atteignent l'auditeur d'une façon ou d'une autre, mais les retards produits par les réflexions génèrent des déphasages sonores, atténuations de certaines fréquences ou effets de filtres en peigne. Évitez autant que possible les surfaces réfléchissantes. Vous pouvez aussi tendre un tissu acoustique sur les murs près des moniteurs.

Il est important de créer un “triangle d’écoute” (Voir ci-dessous) lors du placement des moniteurs. Dans cette configuration, l'espace entre l'auditeur et les moniteurs gauche et droit forment un triangle équilatéral parfait (Figure 1).

EQUAL DISTANCE 60°

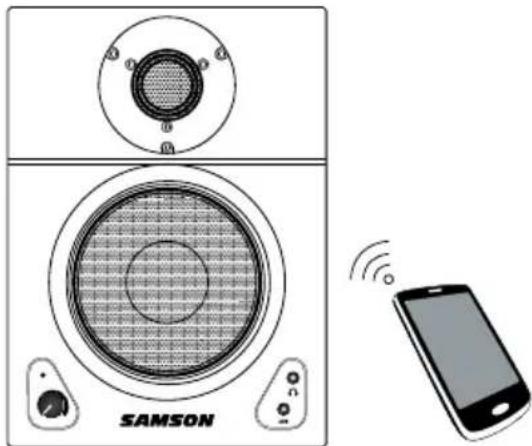

Appariement avec un dispositif Bluetooth®

Bluetooth® est une technologie de communication sans fils permettant de connecter toute une série de dispositifs. Le système MediaOne BT utilise Bluetooth pour lire des morceaux de grande qualité sonore depuis un dispositif Bluetooth et ce, sans utiliser de câble. Si vous souhaitez utiliser votre dispositif avec MediaOne BT, vous devez préalablement l'apparier.

1. Baissez le volume, situé sur la face avant, au minimum (sur 0).

2. Lorsque votre MediaOne BT et votre dispositif Bluetooth sont allumés, appuyez sur la touche d'appariement sur le panneau arrière de l'enceinte de votre MediaOne BT pour que votre enceinte soit détectée. Le témoin Bluetooth bleu, situé sur la face avant, clignotera lentement.

1. Dans les paramètres de votre dispositif Bluetooth, activez l'option "détecter les dispositifs disponibles".
2. Choisissez le dispositif "Samson BT" dans la liste de dispositifs Bluetooth.
3. Si votre appareil demande d'entrer une clé d'accès, entrez 0000 (quatre zéros) et appuyez sur OK. Certains dispositifs peuvent vous demander d'accepter la connexion.
4. Lors de la connexion entre MediaOne BT et votre dispositif, le témoin situé sur la face avant reste vert quelques secondes avant de virer au bleu.
5. L'enceinte de la MediaOne BT indique que l'appariement a été effectué lorsque le témoin bleu arrête de clignoter. Vous pouvez, à présent, lire des morceaux audio sur vos enceintes MediaOne BT.
6. Augmentez le volume de votre appareil Bluetooth, jouez un morceau, puis augmentez doucement le volume de la MediaOne BT jusqu'à atteindre le volume souhaité.

Raccords

Les connexions d'entrée de la MediaOne BT s'effectuent à partir des entrées RCA de la face arrière. Suivez les étapes et le schéma ci-dessous pour effectuer les raccords rapidement grâce aux sorties de la salle de commande de la console d'enregistrement.

1. Reliez les enceintes droite et gauche à l'aide du câble d'enceinte à deux connecteurs inclus. Afin de garantir les meilleures performances et éviter les délais dans les applications communes, branchez la borne rouge située du côté droit de l'enceinte à la borne rouge située du côté gauche de l'enceinte, et la borne noire située du côté droit de l'enceinte à la borne noire située du côté gauche.
2. Branchez la sortie audio de votre source audio (ordinateur, lecteur MP3 ou tout autre dispositif audio portable) aux entrées RCA de l'enceinte droite de la MediaOne BT.
3. Baissez le volume de la MediaOne BT au minimum.
4. Connectez votre MediaOne BT à une sortie d'alimentation CA à l'aide du câble inclus.
5. Mettez votre MediaOne BT sous tension (position ON).
6. Écoutez un morceau à partir de votre source audio et augmentez doucement le volume de la MediaOne BT jusqu'à atteindre un niveau sonore confortable.

Remarque : Avant de brancher et d'allumer le système, respectez la règle du "dernier branché, premier débranché" pour les enceintes sous tension. Avant d'allumer votre système, veillez à ce que tous les raccords aient été effectués, puis allumez votre console ou tout autre mode d'effet externe et allumez votre MediaOne BT en dernier lieu. Lorsque vous éteignez votre système, éteignez d'abord votre MediaOne BT puis votre console ou votre module d'effet externe.

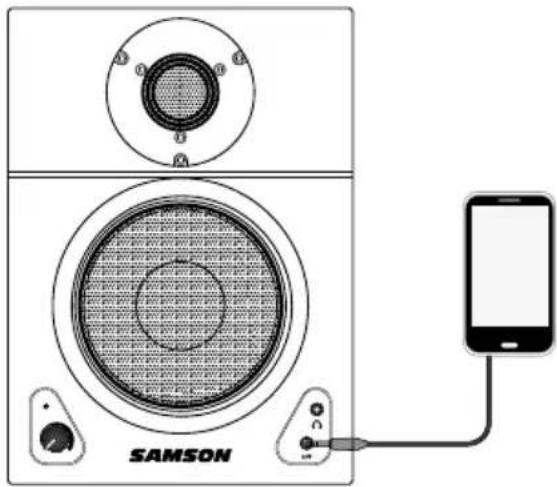

Entrée Aux

Suivez ces étapes pour ajouter un autre dispositif audio tel qu'un smartphone ou un lecteur MP3 à l'entrée Aux du moniteur MediaOne BT.

1. Branchez un câble audio du dispositif audio dans la sortie Aux 18 " Aux située à l'avant de l'enceinte MediaOne BT.

2. Baissez le volume de la MediaOne BT au minimum.

3. Réglez le volume du dispositif audio branché pratiquement au maximum. Écoutez un morceau à partir de votre source audio et augmentez doucement le volume de la MediaOne BT jusqu'à atteindre un niveau sonore confortable.

Enceintes basses fréquences

BT3 . . . . . . . . . . . . . . woofer 3" (76.2 mm), cône de polypropylène
BT4 . . . . . . . . . . . . . . woofer 4" (101.6) avec cône de polypropylène
BT5 . . . . . . . . . . . . . . . woofer 5.25" (127 mm) avec cône de polypropylène

Enceinte hautes fréquences . . . Tweeters de 2,5 cm (1 pouce) à dôme en soie.

Réponse dans les fréquences

BT3 80Hz - 27kHz
BT4 . . . . . . . . . . . . . 45Hz - 27kHz
BT5 40Hz - 27kHz

Puissance amplificateur

BT3 . . . . . . . . . . . . . 2 x 15 watts (RMS) / 2 x 30 watts (Crête)
BT4 . . . . . . . . . . . . . 2 x 20 watts (RMS) / 2 x 40 watts (Crête)
BT5 . . . . . . . . . . . . . 2 x 20 watts (RMS) / 2 x 40 watts (Crête)

Connecteurs d'entrée . . . . . RCA (face arrière), 3.5 mm (face avant), -10 dBV asymétrique, niveau de ligne

Casque.... ^1/8 " Sortie stéréo

Commandes . . . . . . . . . . . Réglage Volume, Bouton d'appariement Bluetooth

Audio sans fils . . . . . . . . . Bluetooth (A2DP)

Indicateurs . . . . . . . . . . Bicolore - Vert (Power), Bleu (Bluetooth)

Boîtier . . . . . . . . . . . . . . . MDF avec extérieur en vinyle texturé

Fusible

BT3 100V-127V ..... T1AL 250V Fusion Lente
220V-240V ..... T800mAL 250V Fusion Lente
BT4 100V-127V ..... T1.6AL 250V Fusion Lente
220V-240V ..... T800mAL 250V Fusion Lente
BT5 100V-127V ..... T1.6AL 250V Fusion Lente
220V-240V ..... T800mAL 250V Fusion Lente

BT3 9.24 lb / 4.2 kg (paire)
BT4 19.36 lb / 8.8 kg (paire)
BT5 . . . . . . . . . . . . . 22 lb / 10 kg (paire)

Les spécifications peuvent faire l'objet de changements sans notification préalable.
