MODE D'EMPLOI 36-EL SABO

Lors de la lecture du mode d'emploi, ouvrez la première et la dernière page.

English

Mode d'emploi d'origine

English GB

Fax [phone]

[e-mail]

www.sabo-online.com

1 Explication de la plaque signaletique placée sur la machine .... 2

2 Introduction....2

3 Explication des symboles....3

4 Utilisation conforme a l'emploi prevu....4

5 Prescriptions générales de sécurité relatives a la tondeuse commandée à la main (electrique)....4

Consignes générales de sécurité ....4

Mesures préparatoires....5

Maniement 5

Entretien et rangement....7

6 Description des éléments 8

7 Travaux préliminaires ....8

Dépliage de la fourche du guidon (Illustration A1 + E1 + B1)....8

Montez le sac de collecte et fixez-le sur la tondeuse (Illustration Q1 + R1 + S1) 9

Réglage de la hauteur de coupe (Illustration I) .....9

8 Avant la première mise en marche....9

9 Mise en service de la tondeuse....10

Branchement du câble d'alimentation (Illustration C2) 10

Fixation du câble d'alimentation dans la décharge de traction (Illustration D2) 10

Mise en marche du moteur (Illustration A2) ..... 10

10 Arrêt du moteur (Illustration F)....10

11 Arrêt d'urgence ....11

12 Dispositif de récupération de l'herbe....11

Fonctionnement avec sac de récupération de l'herbe 11

Signal turbo (indicateur de niveau de remplissage du sac de récupération) (Illustration J + K) .....11

Vidage de l'herbe du sac de récupération (Illustration L) 11

Fonctionnement sans sac de récupération de l'herbe11

13 L'opération de tonte 11

Tonte sur des terrains en pente.... 11

Positionnement du câble pendant la tonte .... 11

Contrôle de la sécurité de fonctionnement.... 12

Restrictions horaires 12

Conseils pour l'entretien des pelouses.... 12

Tonte (Illustration M) 12

Production de paillis.... 12

Qu'est-ce que la production de paillis ?...... 13

Comment obtenir une tonte parfaite? 13

Passage en mode d'éjection arrière (Illustration U2 + S1) 13

14 Intervalles d'entretien.... 13

15 Entretien et maintenance de la tondeuse 14

Nettoyage (Illustration O) 14

Stockage 14

Escamotage du guidon (Illustration A1).... 14

Transport et sécurité de la tondeuse (Illustration N) 14

Maintenance de la lame.... 15

Affûtage et équilibrage de la lame (Illustration Q) ... 15

Remplacement de la lame 15

Maintenance des roues (Illustration S) 15

16 Causes de dérangements et élimination .... 15

Caractéristiques techniques ....

...... voir page intérieure de la couverture arrière

Déclaration de conformité ....

...... avant les caractéristiques techniques

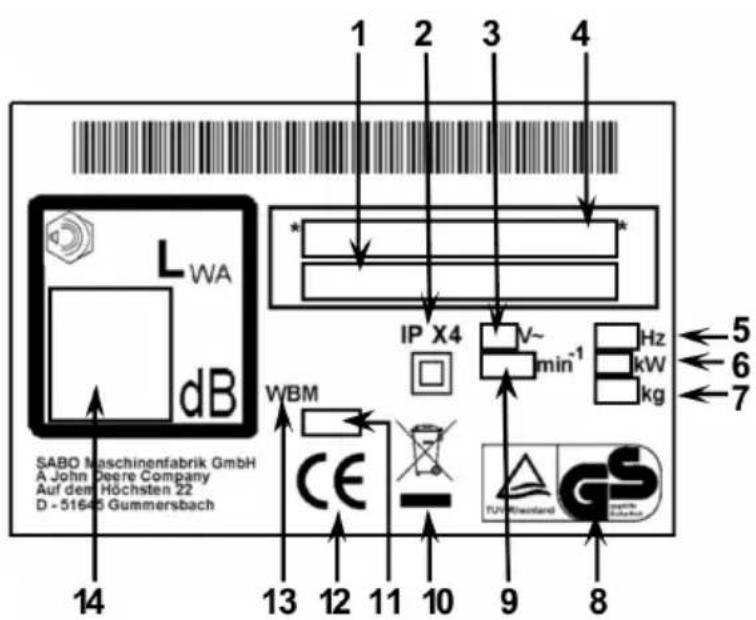

1 EXPLICATION DE LA PLAQUE SIGNALETIQUE PLACÉE SUR LA MACHINE

1 2 3 4 14 SABO Maschinenfabrik GmbH A John Deere Company Auf dem Höchsten 22 D - 51645 Gummersbach 13 12 11 10 9 8 WBM IP X4 V~ min-1 Hz kW kg 5 6 7 CE TUV/Restland GS

1 Désignation du modèle
2 Type de protection
3 Tension de raccordement
4 Numéro du modèle et de série
5 Fréquence réseau
6 Puissance
7 Poids
8 Sécurité contrôlée
9 Vitesse du moteur
11 Année de construction
12 Marquage CE de conformité
13 Tondeuse à main

10 Les appareils électriques ne doivent pas être jetés avec les ordures ménagères. Affecter l'appareil, les accessoires et l'emballage à un recyclage respectueux de l'environnement

14 Niveau de puissance acoustique garanti

FR

2 INTRODUCTION

Chère amatrice de jardinage, cher amateur de jardinage,

Lorsque l'on est satisfait de ses travaux de jardinage et fier de son gazon entretenu, on sait alors que l'on dispose d'outils de jardinage de qualité. En optant pour votre nouvelle tondeuse à gazon SABO, vous avez fait un bon choix. Ce produit allie la performance d'une grande marque de tradition et des innovations ultramodernes. Vous verrez cela en travaillant avec cette tondeuse et serez ravi d'obtenir des résultats parfaits.

Toutefois, avant de commencer l'entretien du gazon, veuillez prendre connaissance d'un certain nombre d'informations importantes que vous devez impérativement observer.

Avant de mettre la tondeuse pour la première fois en service, lisez attentivement ce mode d'emploi pour vous familiariser avec l'utilisation et la maintenance correcte de la machine et éviter des blessures ou un endommagement de votre tondeuse.

Utilisez la tondeuse à gazon avec prudence. Les pictogrammes placés sur l'appareil attirent votre attention sur les précautions les plus importantes. La signification des pictogrammes est expliquée à la page de couverture.

Les consignes de sécurité figurant dans ce mode d'emploi sont accompagnées de symboles. Les symboles sont expliqués dans le tableau à la page suivante.

Les désignations à gauche et à droite se réfèrent toujours au côté gauche ou droit de la tondeuse, vu dans le sens de marche.

Mieux ces consignes techniques seront respectées et plus votre tondeuse à gazon SABO fonctionnera de manière fiable. Nous nous permettons de vous rappeler que tout endommagement de la tondeuse du à une erreur de manipulation, n'entre pas dans le cadre de notre obligation de garantie. Veuillez observer l'extrait de nos conditions de garantie ci-joint.

Nous vous souhaitons beaucoup de plaisir dans vos travaux d'entretien du gazon et du terrain !

	AVERTISSEMENTLire soigneusement et respecter les instructions de service et les consignes de sécurité générales.Conserver le mode d'emploi en vue d'une consultation future.Le respect des conditions d'utilisation, de maintenance et d'entretien fait également partie d'une utilisation conforme aux prescriptions.
	MISE EN GARDETenir des tiers éloignés de la zone de danger!Le contact avec la lame en rotation peut provoquer de graves blessures.Des projections d'objets peuvent provoquer de graves blessures.Ne jamais tondre tandis que des personnes, en particulier des enfants ou des animaux, se trouvent à proximité.
	AVERTISSEMENTUn choc électrique peut entraîner des blessures graves.L'équipement électrique ne doit pas être modifié.Avant chaque tonte, contrôler la présence de dommages et de vieillissement sur la conduite de raccordement. Veiller au positionnement libre du câble, ne pas plier, frotter ou écraser le câbleLes câbles de liaison défectueux doivent être remplacés.Protéger l'appareil contre les projections d'eau. Cela pourrait endommager l'installation électrique.Toujours faire effectuer le remplacement, la rectification et l'équilibrage de la lame par un atelier spécialisé habilité car la directive DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame).
	MISE EN GARDEAttention aux lames tranchantes ! Le contact avec la lame en rotation peut provoquer de graves blessures aux pieds.Ne démarrez le moteur que lorsque vous êtes debout derrière la tondeuse.Veillez à ne pas mettre les pieds sous le carter.
	MISE EN GARDEAttention aux lames tranchantes ! Le contact avec la lame en rotation peut provoquer de graves blessures aux mains et aux pieds.Lorsque le moteur/la lame est en marche, l'espace de sécurité donné par la longueur du bras de conduite doit être respecté.Veillez à ne pas mettre les mains et les pieds sous le carter.
	AVERTISSEMENTLes objets projetés peuvent entraîner des blessures graves.Avant de tondre, retirer de la pelouse, en particulier sur les surfaces couvertes de feuilles, toutes les pierres, branches, fils et autres objets étrangers.Ne jamais utiliser l'appareil avec des dispositifs de protection endommagés ou absents.Avant la première mise en service, contrôler la fixation de la vis de lame, puis contrôler avant chaque tonte la bonne fixation, l'usure et la présence éventuelle de dommages sur la barre de lame. Faire remplacer une lame usée ou endommagée par un atelier spécialisé autorisé. Faites resserrer la vis de lame par un atelier spécialisé.
	AVERTISSEMENTUn choc électrique peut entraîner des blessures graves.Eloigner le câble de liaison de la lame de coupe.Lors du démarrage, veiller à ce que le câble de liaison ne se trouve pas à proximité du boîtier.Ne pas passer au-dessus du câble de liaison lors de la tonte.En cas de dommage, couper l'appareil et attendre que la lame soit à l'arrêt, retirer immédiatement le connecteur. Ne pas toucher le câble de liaison avant qu'il ne soit coupé du réseau. Les câbles de liaison défectueux doivent être remplacés.
	ATTENTIONSi le connecteur n'est pas retiré lors de travaux sur l'appareil, cela pourrait faire démarrer le moteur et causer de graves blessures.Avant de réaliser des travaux d'entretien et de réparation, arrêter le moteur et retirer le connecteur. Lors de l'entretien des lames de coupe, veiller à ce que la lame de coupe puisse être déplacée même si la source de tension est coupée.Consulter le mode d'emploi pour les consignes de nettoyage et d'entretien correspondantes.
	MISE EN GARDELe contact avec la lame en rotation peut provoquer de graves blessures aux mains et aux pieds. Des projections d'objets peuvent également provoquer de graves blessures.Eteignez le moteur et attendez que l'outil de coupe s'arrête:– si la tondeuse doit être soulevée ou inclinée, p. ex. pour le transport;– si la tondeuse circule hors du gazon sur des sentiers ou des rues;– si la machine reste sans surveillance pendant une courte durée;– avant que la hauteur de coupe ne soit réglée;– avant que le sac de récupération de l'herbe ne soit enlevé;– avant que le bouchon pour la production de paillis ne soit enlevé.
	PRUDENCELe contact avec les bords tranchants de la lame peut entraîner des blessures.Pour les travaux d'entretien et de nettoyage, portez toujours des gants de protection.

4 UTILISATION CONFORME A L'EMPLOI PREVU

• La tondeuse est conçue uniquement pour tondre des surfaces d'herbe et de gazon dans le cadre de l'entretien de jardins et de paysages ("Utilisation conforme à l'emploi prévu"). Toute utilisation dépassant ce cadre est considérée comme non conforme à l'emploi prévu ; le fabricant décline toute responsabilité quant à des dommages résultant d'une telle utilisation ; seul l'utilisateur en supporte les risques. Le respect des conditions d'exploitation, d'entretien et de maintenance prescrites par le fabricant entre également dans le cadre d'une utilisation conforme à l'emploi prévu.
• L'utilisation dans les jardins publics, parcs, terrains de sports, bordures de rues et dans des entreprises agricoles ou forestières nécessite une attention particulière.
• Il n'est pas autorisé d'utiliser la tondeuse notamment pour tailler des arbustes, haies et buissons, pour couper les plantes à sarments ou les plantes qui poussent sur les toits et dans les jardinières, pour nettoyer les trottoirs.
• L'utilisation d'outils supplémentaires ou rapportés non agréés par SABO est interdite. L'utilisation de ce type d'outil supplémentaire ou rapporté annule la conformité CE et le droit à la garantie. Toute transformation sur cette tondeuse, effectuée de sa propre initiative, exclut toute responsabilité du fabricant quant aux dommages découlant d'une telle opération.

5 PRESCRIPTIONS GÉNÉRALES DE SÉCURITÉ RELATIVES A LA TONDEUSE COMMANDÉE A LA MAIN (ELECTRIQUE)

Consignes générales de sécurité

Pour votre protection et pour la garantie du fonctionnement, lire soigneusement le mode d'emploi. Familiarisez-vous avec les éléments de commande et l'emploi correct de la machine. Conserver le mode d'emploi en vue d'une consultation future.

• N'oubliez pas que le conducteur de la machine ou l'utilisateur est responsable des accidents impliquant des tiers ou leur propriété.
• Ce mode d'emploi fait partie de la machine et doit être remis à l'acheteur de l'appareil en cas de revente.
• N'autorisez jamais les enfants et les personnes de moins de 16 ans ainsi que les personnes qui ne connaissent pas le mode d'emploi, à utiliser la machine. Des dispositions locales définissent éventuellement l'âge minimum de l'utilisateur.
• Expliquez à chaque personne supposée travailler avec l'appareil les dangers possibles et comment éviter les accidents. Cet appareil ne doit être utilisé, entretenu et réparé que par des personnes familiarisées avec le mode d'emploi et connaissant les dangers.
• Cet appareil ne convient pas à une utilisation par des personnes (dont des enfants) présentant des capacités physiques, sensorielles ou mentales diminuées ou manquant d'expérience et/ou de savoir-faire, à moins qu'elles ne

soient sous la surveillance d'une personne responsable de leur sécurité et que celle-ci leur fournisse les instructions nécessaires sur la façon d'utiliser l'appareil. La personne exerçant la surveillance doivent décider en premier lieu si la personne présentant des déficiencies physiques, sensorielles ou mentale est en mesure de faire cette activité.

Ne jamais tondre pendant que des personnes, en particulier des enfants ou des animaux, sont à proximité.

- Conservez votre machine en toute sécurité ! Toujours conserver les appareil non utilisés dans une pièce fermée, sèche et hors de la portée des enfants.

Mesures préparatoires

- Lorsque vous tondez, portez toujours des chaussures solides et fermées ou de sécurité ainsi qu'un pantalon. Evitez de porter des vêtements larges ou avec des cordons ou des ceintures pendants. Ne tondez pas pieds-nus ou en sandales. Portez des lunettes de sécurité afin de vous protéger les yeux.

Avant et pendant la tonte, vérifiez toute la surface à tondre, enlevez toutes les pierres, morceaux de bois, fils de fer et autres corps étrangers, pouvant être saisis et projetés.

Si vous utilisez également une tondeuse autonome pour l'entretien de la pelouse, respectez les consignes de sécurité suivantes concernant la surface de travail de la tondeuse autonome :

• Toujours vérifier la plage du câble de limitation avant tout travail sur ces surfaces (tondre, scarifier, etc.).
• Si les câbles sont posés dans la terre, ils doivent être contrôlés. Aucun câble ne doit être visible. Faire particulièrement attention au chargeur.
  Si les câbles de limitation sont posés à l'extérieur, ils doivent se dérouler de manière tendue directement sur le support et ne pas "traîner" dans l'herbe. Les câbles doivent être suffisamment fixés à l'aide des câbles de limitation, voir le mode d'emploi à ce propos.

- Les clous de limitation ne doivent pas dépasser, autrement ils doivent être à nouveau enfoncés.

- Eliminer les restes de câbles qui traînent avant de tondre.

Les cas décrits ci-dessus constituent un danger que le câble soit accroché par l'outil et s'enroule. Cela peut entraîner des blessures graves.

• Des branches basses ou des obstacles similaires peuvent blesser l'opérateur et interférer avec le fonctionnement de l'unité de coupe. Avant de tondre, identifier les obstacles possibles tels que des branches basses et couper ou retirer ces obstacles.
• Pour garantir un fonctionnement correct et sûr d'un appareil de jardinage, un câble de liaison de la qualité minimale H05 RN-F (en alternative H05 VV-F) suivant la DIN/VDE 0282/4, avec une section de 3 x 1 mm² et un raccord en caoutchouc ou revêtu de caoutchouc suivant la DIN/VDE 0620, est nécessaire. Le raccord doit être effectué sur une prise Schuko 230 V à courant alternatif.
• En cas d'utilisation d'un câble avec sécurité enfant, veiller au fonctionnement parfait du fusible, sans quoi le connecteur de l'appareil pourrait être endommagé.
  • La prise de courant de raccordement doit être protégée par des fusibles à action retardée de 16 ampères.
• Il est conseillé d'utiliser des dispositifs de protection à courant par défaut avec un courant par défaut nominal maximum de 30 mA ou des dispositifs de protection similaires.

L'équipement électrique ne doit pas être modifié.

Avant chaque tonte, contrôler la présence de dommages et de vieillissement sur le câble de liaison et ne l'utiliser que dans un état parfait.

• Si l'appareil doit être relié à un générateur, il convient de consulter au préalable un atelier spécialisé habilité afin de savoir quel générateur est adapté.
• Avant l'utilisation, procédez toujours à un contrôle visuel pour vérifier l'état d'usure ou d'endommagement des outils de coupe, des vis de fixation et de l'unité de coupe tout entière. Pour éviter un défaut d'équilibrage, il faut remplacer les couteaux usés ou endommagés, ainsi que les vis de fixation.
• Contrôler l'état des pictogrammes avant chaque utilisation. Les pictogrammes usés ou endommagés doivent être remplacés.

Maniement

- L'appareil ne doit pas être exploité dans une zone explosive.

Tenez les câbles de raccordement éloignés de l'outil de coupe. En tondant, ne passez pas la machine sur le câble de raccordement et maintenez toujours le fil à une distance de sécurité.

En cas de dommage du câble, couper l'appareil et attendre que la lame soit à l'arrêt. Débrancher le connecteur immédiatement. Ne pas toucher le câble de liaison avant qu'il ne soit coupé du réseau. Les connecteurs défectueux doivent être remplacés.

Veiller au positionnement libre du câble, ne pas plier, frotter ou écraser le câble.

• Ne pas écouter la radio ou de la musique avec des écouteurs pendant l'utilisation de la tondeuse. L'utilisation et l'entretien de la machine en toute sécurité exigent une attention totale.
• Ne tondez que de jour ou qu'avec un éclairage suffisant. Conduisez la machine au pas.
• Faire preuve de prudence à l'approche d'angles morts, d'arbustes, d'arbres ou de tout autre objet limitant le champ de vision.
• Tenez vous éloigné des marches, tombes et talus. L'appareil peut caboter subitement lorsqu'une roue se trouve au-dessus du rebord d'un rocher, d'une tombe ou lorsqu'un rebord s'affaisse brusquement.
• Faites attention lorsque vous tondez sous des équipements de jeux pour enfants (par exemple des balançoires). La machine pourrait passer dans une zone non sécurisée. Un risque de blessures existe.
• N'utilisez pas l'appareil si vous êtes malade, fatigué ou si vous vous trouvez sous l'influence d'alcool, de médicament ou de drogue.
  • L'utilisation de cette machine sur de l'herbe humide doit être, de préférence, évitée en raison du risque de glissement.
  • Vérifiez la position de la tondeuse sur les surfaces en pente. Tondez transversalement par rapport à la pente, jamais en montant ou en descendant. Soyez particulièrement prudent lorsque vous tournez la tondeuse sur une pente.
• Ne pas tondre sur des pentes trop raides ! La tonte sur pente comporte généralement des dangers. Votre tondeuse est si performante qu'elle peut tondre sur des pentes avec une inclinaison jusqu'à 30°. Pour des raisons de sécurité, nous vous recommandons toutefois urgemment de ne pas épuiser ce potentiel théorique. Veillez toujours à une stabilité sûre. Généralement, les tondeuses manuelles ne doivent pas être utilisées sur des pentes de plus de 15°. Vous risquez de perdre la stabilité.
• Soyez particulièrement prudent lorsque vous changez le sens de marche et lorsque vous tirez la machine vers vous.
• Evitez de faire des mouvements de marche arrière avec la machine, vous risquez de trébucher. Evitez de vous tenir anormalement. Veillez à avoir une position debout sûre et à toujours garder l'équilibre.
• Respectez l'espace de sécurité donné par la longueur du bras de conduite.
• Pour éviter que l'appareil ne glisse pendant le transport, toujours le fixer au dispositif de fixation prévu (poignée de transport, carter, extrémités de longerons ou longeron transversal de la partie inférieure du guide). Ne pas fixer l'appareil par son clapet anti-projections !
• Avant de lever ou transporter la machine, contrôler son poids (voir données techniques). Le levage de poids élevés peut provoquer des risques pour la santé des utilisateurs.
• Ne soulevez ou ne portez jamais une machine lorsque le moteur est en marche.
• Ne jamais utiliser la machine avec des dispositifs de sécurité et de protection endommagés ou manquants.

Les dispositifs de sécurité sont :

- Etrier de commande de sécurité (1)

En cas de danger, lâchez l'étrier de commande: le moteur s'éteint et l'outil de coupe s'arrête en l'espace de trois secondes.

La fonction de l'étrier de commande de sécurité ne doit pas être mise hors service.

Il faut veiller à ce que l'étrier de commande de sécurité fonctionne correctement. Si tel n'est pas le cas, il est impératif de le faire réparer par un atelier spécialisé agréé.

Les dispositifs de protection sont :

- Carter, sac de récupération de l'herbe, clapet d'éjection (3),

Ces dispositifs de protection protègent des blessures liées à des projections d'objets.

La tondeuse ne doit pas être utilisée avec un carter endommagé ou sans sac de récupération de l'herbe fixé de façon réglementaire ou clapet d'éjection placé sur le carter.

- Carter

Ce dispositif de protection prévient les blessures liées au contact avec la barre de coupe en rotation.

La machine ne doit pas être utilisée avec un carter endommagé. Pour cela, veillez à ne pas placer vos pieds ou vos mains sous le carter.

- Gaine de protection sur la partie supérieure du guidon (11), capot-moteur (4) et support moteur (6), combinaison fiche-connecteur avec le câblage (2,12), câble de liaison, vis de la lame Ces dispositifs de protection préviennent les blessures dues au contact avec les pièces conductrices de courant. L'équipement électrique ne doit pas être modifié. Les câbles de liaison défectueux doivent être remplacés. Utiliser un câble de liaison de qualité H 05 RN-F (en alternative H05 VV-F) conforme à la norme DIN/VDE 0282/4 au minimum. Après toute réparation ou opération de maintenance sur les pièces isolantes, un contrôle de l'isolation doit être effectué conformément à la norme DIN EN 60335 en vigueur.

Les dispositifs de protection ne doivent pas être modifiés.

• Soyez très prudent en démarrant le moteur et respectez les consignes du fabricant.
• Pendant la procédure de démarrage de l'entraînement, ne pas lancer la machine.

Lors de la mise en marche, veillez à ne pas avoir les pieds à proximité des outils de coupe.

Lorsque vous démarrez ou que vous mettez le moteur en marche, ne mettez pas la machine debout mais inclinez-la seulement si cela est nécessaire et veillez à ce que l'outil de coupe soit dirigé dans la direction opposée à l'utilisateur, mais seulement à la distance absolument nécessaire. Sur les appareils avec éjection latérale, le moteur ne doit pas être démarré si vous vous trouvez devant le canal d'éjection.

Ne mettez jamais les mains ou les pieds à proximité ou en dessous des pièces en rotation. Veillez à ne pas mettre les mains et les pieds sous le carter. Tenez vous toujours éloigné de l'ouverture d'éjection.

Eteindre le moteur, débrancher la fiche de secteur, s'assurer que toutes les pièces mobiles sont à l'arrêt complet :

• lorsque l'appareil n'est plus utilisé ;
• avant de vérifier la ligne de raccordement ;
• avant de contrôler l'appareil, de le nettoyer ou d'effectuer des travaux sur celui-ci ;
  — avant de résoudre les blocages ou d'éliminer les colmatages dans le canal d'évacuation ;

• lorsqu'un corps étranger a été touché ;
  — lorsque l'appareil commence à vibrer de manière inhabituelle.

• Si un corps étranger a été trouvé et en cas de blocage de la machine, p. ex. lorsque vous avez roulé sur un objet, faites vérifier par un revendeur si des pièces de la machine ont été endommagées ou tordues. Confiez également toujours toutes les éventuelles réparations nécessaires à un atelier agréé.

• Si la machine commence à émettre de fortes vibrations inhabituelles, une vérification immédiate par le revendeur s'avère nécessaire.

Arrêtez le moteur, assurez-vous que toutes les pièces en mouvement sont complètement à l'arrêt:

• lorsque vous voulez soulever ou incliner la tondeuse, p. ex. pour le transport;
• lorsque vous transportez la machine d'une zone à une autre;
  – lors de passages hors du gazon;
• lorsque vous vous éloignez de la tondeuse pour un court instant;
• lorsque vous souhaitez régler la hauteur de coupe;
• avant que le sac de récupération de l'herbe ne soit enlevé;
• avant que le bouchon pour la production de paillis ne soit enlevé.

Entretien et rangement

- Veillez à ce que tous les raccords vissés soient bien serrés et à ce que la machine soit dans un état de fonctionnement sûr.

Il n'est autorisé d'ouvrir le clapet d'éjection, d'enlever le sac de récupération ou le bouchon pour la production de paillis que lorsque le moteur est arrêté.

Avant chaque tonte, vérifiez l'usure ou la perte de fonction du dispositif de récupération d'herbe.

Avant chaque tonte, vérifiez l'état et l'assise de la lame. Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame). Remplacer obligatoirement une lame usée ou endommagée.

Confiez toujours le remplacement, l'affûtage et l'équilibrage de la lame à un spécialiste, un contrôle d'isolation devant être effectué sur les pièces isolantes après tous travaux de réparation et d'entretien (par ex. vis de lame) selon la norme DIN EN 60335.

- Pour des raisons de sécurité, remplacez les pièces usées ou endommagées.

Portez systématiquement des gants de protection lors des travaux de maintenance et de nettoyage.

N'effectuer les travaux d'entretien et de nettoyage qu'avec le moteur coupé et le connecteur retiré. Lors de l'entretien des lames de coupe, veiller à ce que la lame de coupe puisse être déplacée même si la source de tension est coupée.

Ne nettoyez jamais la machine sous de l'eau courante ou avec un nettoyeur à pression. L'installation électrique risquerait d'être endommagée.

Pour des raisons de garantie et de sécurité, seules des pièces de rechange d'origine doivent être utilisées.

- Remarque pour la Suisse:

Il est interdit de se servir d'une machine électrique qui n'est pas dotée d'un commutateur de sécurité à courant de défaut avec un courant maximal de déclenchement de 30 mA.

- Remarque pour l'Autriche:

Le socle de prise de couplage du câble de raccordement doit être protégé des projections.

6 DESCRIPTION DES ELEMENTS

1 Etrier de commande pour moteur (étrier de commande de sécurité)
2 Fiche de branchement du câble électrique
3 Clapet d'éjection
4 Moteur électrique
5 Poignée pour réglage de la hauteur de coupe
6 Support du moteur
7 Indication de la hauteur de coupe
8 Poignée de manutention avant
9 Décharge de traction pour câble électrique
10 Cheminement de câble
11 Gaine de protection sur la partie supérieure du guidon
12 Bouton d'arrêt (rouge)

7 TRAVAUX PRELIMINAIRES

Pour le montage de la tondeuse, les pièces suivantes se trouvent dans l'emballage :

• Tondeuse avec guidon prémonté
• Sac de récupération, châssis du sac, déflecteur

• Sac d'outil contenant:

• Mode d'emploi avec Déclaration de conformité

• Conditions de garantie et Carte de garantie
• Diverses pièces de fixation.

Si une de ces pièces venait à manquer, veuillez vous adresser à votre distributeur spécialisé.

Dépliage de la fourche du guidon (Illustration A1 + E1 + B1)

• Dépliez vers le haut le guidon replié en forme de Z A1.
• Lorsque les parties inférieure et supérieure du guidonse trouvent sur un même plan, serrez fermement les écrous papillon à la main E1.
• Faites pivoter vers l'arrière les extrémités de la partie inférieure du guidon avec les adaptations en matière plastique dentées jusqu'à ce que celles ci s'engrènent dans l'évidement également denté du carter de la tondeuse B1. Il est ainsi possible d'ajuster le guidon à trois hauteurs différentes.
• Serrez fermement les deux écrous papillon latéraux à la main B1.
• Faites glisser le câble dans la gaine. Cela évite ainsi de coincer le câble quand on rabat le guidon E1 .

- Fixez le câble à l'aide des attaches de câbles, à l'extérieur du sac d'outils, sur la partie inférieure du guidon. Lorsque la partie supérieure du guidon est rabattue, veillez à ne pas coincer le câble.

ATTENTION

Pour le réglage de la hauteur de la barre, il est possible que le fait de desserrer les écrous à oreilles B1 afin de fixer la partie inférieure de la barre au carter (ne les desserrer que jusqu'à ce que la barre puisse être déplacée librement) et de dégager les réajustements dentés en plastique de l'évidement sur le carter fasse renverser involontairement la barre. De plus, des points d'écrasement peuvent se former entre la partie inférieure de la barre et le carter. Un risque de blessures existe !

Montez le sac de collecte et fixez-le sur la tondeuse (Illustration Q1 + R1 + S1)

• Enlevez les tôles de fixation préassemblées du déflecteur Q1.
• Placez le déflecteur en travers dans le châssis du sac. En bougeant le déflecteur vers le bas, enfoncez les fixations latérales sur le châssis du sac Q1.
• Ensuite, appuyez les fixations inférieures du déflecteur contre la barre transversale du châssis.
• Revissez solidement les deux tôles de fixation au déflecteur R1.
• Placez le châssis du sac de récupération avec l'étrier devant dans le tissu de récupération. Alignez les coutures supérieures du tissu de récupération avec l'étrier.
• Poussez les profilés de maintien du tissu de récupération sur les tiges du châssis-support du sac de récupération de l'herbe R1.
• Ouvrez le clapet d'éjection de l'herbe vers le haut.
• Relevez le sac de récupération sur l'étrier de transport, placez le déflecteur (1) de l'ouverture du sac de récupération dans l'ouverture d'éjection et suspendez-le par ses deux crochets latéraux en haut du carter de la tondeuse S1.
• Refermez le clapet d'éjection de l'herbe du sac de récupération.

Réglage de la hauteur de coupe (Illustration I)

Consigne de sécurité !

Explication des symboles, voir tableau page 3

A la livraison, la tondeuse est réglée à la hauteur de coupe minimale.

• La hauteur de coupe se règle sur le côté gauche de la tondeuse.
• Appuyez sur la touche rouge sur le manche, mettez la tondeuse dans la position souhaitée en soulevant ou en abaissant.
• En relâchant la touche, le levier s'enclenche à la hauteur de coupe souhaitée.
• La marque à gauche sur la barre de réglage indique la hauteur de coupe.

IMPORTANT

La tonte à la hauteur de coupe la plus basse devrait uniquement se faire sur des pelouses planes et régulières ! Tenir compte que les réglages de hauteurs de coupe inférieurs doivent uniquement être utilisés lorsque les conditions sont optimales. Si la hauteur de coupe est choisie trop basse, la pelouse risque d'être endommagée et même détruite dans certains cas.

Hormis la hauteur de coupe, la vitesse de marche influence également le résultat de la coupe et la récupération de l'herbe coupée. Adapter la hauteur de coupe et la vitesse à la hauteur de la pelouse devant être tondue.

8 AVANT LA PREMIERE MISE EN MARCHE

Conisgne de sécurité !

Explication des symboles, voir tableau page 3

Contrôler le serrage de tous les vissages. Resserrer les vis le cas échéant ! En particulier, contrôler la fixation de la barre de coupe (voir à ce propos le chapitre « Entretien de la barre de coupe »).

Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame).

Veiller à ce que tous les dispositifs de protection soient correctement fixés et non endommagés !

Consigne de sécurité !

Explication des symboles, voir tableau page 3

IMPORTANT

Si l'appareil doit être relié à un générateur, il convient de consulter au préalable un atelier spécialisé habilité afin de savoir quel générateur est adapté.

Branchement du câble d'alimentation (Illustration C2)

ATTENTION

Pour garantir un fonctionnement correct et sûr d'un appareil de jardinage, un câble de liaison de la qualité minimale H05 RN-F (en alternative H05 VV-F) suivant la DIN/VDE 0282/4, avec une section de 3 x 1 mm² et un raccord en caoutchouc ou revêtu de caoutchouc suivant la DIN/VDE 0620, est nécessaire. Le raccord doit être effectué sur une prise Schuko 230 V à courant alternatif, fusible 16 A à action retardée.

En cas d'utilisation d'un câble avec sécurité enfant, veiller au fonctionnement parfait du fusible, sans quoi le connecteur de l'appareil pourrait être endommagé.

IMPORTANT

N'utilisez les câbles d'une section de 3 x 1mm² que jusqu'à une longueur de 25mètres. Si vous utilisez un câble d'alimentation de 3 x 1,5mm² de section, la longueur peut atteindre 40mètres.

• Branchez d'abord le câble de raccordement dans le combiné commutateur-fiche sur le montant supérieur
• Ensuite seulement, branchez le câble d'alimentation à la prise secteur.
• Pour débrancher le câble, commencez toujours par débrancher la fiche de la prise secteur.

Fixation du câble d'alimentation dans la décharge de traction (Illustration D2)

ATTENTION

Il est interdit d'utiliser l'appareil sans décharge de traction afin d'éviter tout endommagement de la combinaison fiche/connecteur et du câble. Afin d'être fixé de manière sûre à l'appareil, le câble doit être accroché à la décharge de traction. Il n'est alors plus possible de débrancher la prise du câble de l'appareil. De plus, le câble se positionne ainsi automatiquement de l'autre côté lorsque la tondeuse se retourne.

• Former une bride semi-circulaire avec le câble – à environ 80 cm du raccord du câble de liaison.
• Introduire le câble dans la décharge de traction depuis le bas et le nouer autour de la nervure de fixation.
• Saisir le câble aux deux extrémités et tirer fermement sur la décharge de traction.

Mise en marche du moteur (Illustration A2)

Ne démarrez le moteur que lorsque vous vous trouvez derrière la tondeuse.

Veiller dans tous les cas à ce que la tondeuse soit placée sur une surface plane et qui ne soit pas recouverte d'herbe haute (une herbe trop haute gênerait le mouvement de la lame et rendrait le démarrage difficile). Si un démarrage dans de telles conditions n'est pas possible, incliner la tondeuse de manière telle que la lame ne soit pas orientée vers l'utilisateur, mais seulement à la distance absolument nécessaire.

- Pour mettre le moteur en marche, appuyez et maintenez le bouton rouge.

- Avec l'autre main, tirez l'étrier de commande sur la partie supérieure du guidon. Pendant le fonctionnement, l'étrier de commande doivent être maintenus dans cette position.

- Ensuite, le bouton rouge peut être relâché.

IMPORTANT

Si le moteur ne fonctionne pas 5 secondes après avoir été mis en route,

1. relâcher l'étrier de commande
2. débrancher la fiche de secteur !
3. vérifier la ligne de raccordement
4. vérifier l'alimentation en courant à la maison (sécurité)
5. vérifier si d'éventuelles obstructions sont présentes dans l'espace de coupure
6. faire contrôler la machine par un atelier spécialisé.

10 ARRÊT DU MOTEUR (Illustration F)

Pour arrêter le moteur, relâchez l'étrier de commande. Le moteur s'éteint et le frein automatique de la lame immobilise l'outil de coup en 3 secondes.

11 ARRET D'URGENCE

ATTENTION

Risque de blessures ! Le moteur et la lame doivent s'arrêter dans les trois secondes qui suivent. Si ce n'est pas le cas, consulter l'atelier autorisé le plus proche.

Désenclencher l'étrier de commande de sécurité.

• La lame s'arrête.
• Le moteur s'arrête.

Consigne de sécurité !

Explication des symboles, voir tableau page 3

Fonctionnement avec sac de récupération de l'herbe

Pendant la tonte, veillez à vider le sac de récupération de l'herbe à temps. Le signal turbo sur le sac de récupération vous indique quand il est temps de vider le sac.

IMPORTANT

Veillez à ce que le déflecteur (1) S1 ne soit pas déformé pendant la manipulation.

Signal turbo (indicateur de niveau de remplissage du sac de récupération) (Illustration J + K)

Un indicateur, situé sur le dessus du sac de récupération de l'herbe permet de constater si le sac est vide ou plein:

• Pendant la tonte et lorsque le sac de récupération est vide, le signal turbo se gonfle J.
• Lorsque le sac est plein, le signal turbo se dégonfle, arrêtez immédiatement de tondre et videz le sac de récupération de l'herbe K.

IMPORTANT

Si le tissu du sac de récupération est très sale, le signal turbo ne se gonfle pas. Il est alors conseillé de le nettoyer immédiatement. Seul un sac perméable à l'air permet une récupération parfaite de l'herbe coupée.

IMPORTANT

Ne nettoyez pas le sac de récupération à l'eau chaude!

Vidage de l'herbe du sac de récupération (Illustration L)

• Arrêtez le moteur.
• Relevez le clapet d'éjection de l'herbe.
• Suspendez le sac de récupération plein sur l'étrier de transport de la tondeuse; le clapet d'éjection se ferme automatiquement.
• Videz le sac en le tenant par l'étrier de transport et par la poignée encastrée dans le fond du sac en le secouant afin de faire tomber toute l'herbe.

Fonctionnement sans sac de récupération de l'herbe

MISE EN GARDE

Si la tondeuse est utilisée sans le sac de récupération de l'herbe, le clapet d'éjection doit toujours être fermé (rabattu vers le bas) sur le carter.

Consigne de sécurité !

Explication des symboles, voir tableau page 3

Tonte sur des terrains en pente

ATTENTION

La tondeuse peut être conduite sur des talus et des pentes avec une inclinaison jusqu'à 30°.

Pour des raisons de sécurité, nous vous recommandons toutefois urgemment de ne pas épuiser ce potentiel théorique. Veillez toujours à une stabilité sûre. Généralement, les tondeuses manuelles ne doivent pas être utilisées sur des pentes de plus de 15°. Vous risquez de perdre la stabilité.

Positionnement du câble pendant la tonte

Poser le câble de manière si large que la machine puisse le resserrer en continu sur la pelouse déjà traitée. Lors de la rotation de l'appareil, la décharge de traction déplace le câble automatiquement sur l'autre côté de la barre.

Veiller à éloigner le câble de l'outil de coupe et à ne pas former de nervure.

Contrôler avant chaque tonte la présence de dommages sur le connecteur et ne l'utiliser que dans un état parfait.

Contrôle de la sécurité de fonctionnement

Avant de tondre, veiller toujours à ce que l'étrier de commande de sécurité fonctionne de manière irréprochable. Si l'étrier de commande est relâché, le moteur et la barre de coupe doivent s'arrêter en l'espace de trois secondes. Si ce n'est pas le cas, se rendre à l'atelier spécialisé habilité le plus proche.

Veiller à ce que tous les dispositifs de protection soient correctement fixés et non endommagés !

Vérifier si la partie supérieure de la barre (isolation) est endommagée. Si le tuyau flexible de recouvrement est endommagé, il est impératif de se rendre dans l'atelier spécialisé habilité le plus proche car sinon, le contact avec les pièces conductrices de courant peut provoquer des blessures (décharge électrique).

Pour éviter une mise en danger, vérifiez l'état et l'assise de la lame avant chaque tonte. Toujours faire installer la vis de fixation de la lame par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame). Remplacer obligatoirement une lame usée ou endommagée. (Voir à ce propos le chapitre « Entretien de la barre de coupe »)

Vérifier toutes les 10 heures de fonctionnement la position et l'usure du ventilateur, de l'embrayage de la lame et du carter du ventilateur. En outre, contrôler la bonne assise des vis et des écrous et resserrer éventuellement !

Si la tondeuse est bloquée, par ex. à cause du heurt d'un obstacle, charger un atelier spécialisé habilité de vérifier si des pièces de la tondeuse ont été endommagées ou déformées. Toujours faire réaliser les réparations éventuellement nécessaires par un atelier spécialisé habilité.

Restrictions horaires

L'utilisation de tondeuses est parfois soumise à certaines restrictions horaires variant d'un pays à l'autre (pour ne pas déranger le voisinage). Veuillez vous informer avant la mise en service de la tondeuse auprès des autorités compétentes.

Conseils pour l'entretien des pelouses

Tonte (Illustration M)

Toute pelouse commence à devenir sauvage au bout de 10 à 14 jours. Constat : plus l'herbe est coupée souvent, plus la pelouse est belle et vigoureuse, car une tonte régulière favorise une croissance homogène.

Avant de tondre, retirer tous les corps étrangers (pierres, bois, branches, etc.) ; faire attention à que d'autres objets ne traînent pas lors de la tonte.

Ne tondre si possible que des pelouses sèches. Si le sol est humide, l'herbe risque d'être légèrement endommagée, les roues s'enfoncent et laissent des traces sur la pelouse.

Si l'herbe est trop haute, tondre tout d'abord la pelouse en réglant la tondeuse sur une hauteur de coupe haute dans un sens puis transversalement avec une hauteur de coupe plus basse pour obtenir la hauteur souhaitée. Ne tondre la pelouse qu'avec une lame bien affûtée pour ne pas effilocher les brins d'herbe. Un bon résultat de coupe s'obtient en passant la tondeuse à vitesse lente et en décrivant des bandes si possible droites. Ces bandes doivent toujours se chevaucher de quelques centimètres pour éviter des endroits non tondus.

La tonte à la hauteur de coupe la plus basse devrait uniquement se faire sur des pelouses planes et régulières !

Tenir compte que les réglages de hauteurs de coupe inférieurs doivent uniquement être utilisés lorsque les conditions sont optimales. Si la hauteur de coupe est choisie trop basse, la pelouse risque d'être endommagée et même détruite dans certains cas.

Hormis la hauteur de coupe, la vitesse de marche influence également le résultat de la coupe et la récupération de l'herbe coupée. La vitesse de marche doit être adaptée à la personne, au terrain et à la hauteur de l'herbe à couper. Une vitesse de marche plus lente doit être choisie lorsque l'herbe de la pelouse est plus haute.

Si l'herbe est trop haute, tondre tout d'abord la pelouse en réglant la tondeuse sur une hauteur de coupe haute puis transversalement avec une hauteur de coupe plus basse.

Production de paillis

Votre tondeuse peut être dotée d'un kit pour la production de paillis. Ce kit de transformation en système de production de paillis est disponible comme accessoire dans le commerce spécialisé (réf. de commande : kit de rééquipement, voir pièces de rechange et accessoires d'origine).

AVERTISSEMENT

Confiez toujours la transformation de la tondeuse en système de production de paillis par un spécialiste autorisé, un contrôle d'isolation devant être effectué sur les pièces isolantes après tous travaux de réparation et d'entretien (par ex. vis de lame) selon la norme DIN EN 60335.

En outre, un raccord de lame mal monté peut provoquer un desserrage des coussins de lame, susceptible de générer de graves blessures.

Qu'est-ce que la production de paillis ?

Pendant la production de paillis, la pelouse est coupée et la lame de tonte spéciale permet de hacher simultanément les herbes coupées. Cette lame de tonte relève les tiges d'herbe et les coupe en de très courts morceaux qui sont ensuite répartis uniformément sur toute la surface de coupe.

Les bouts d'herbe peuvent maintenant sécher et se décomposer plus rapidement de façon à favoriser la formation d'humus. Le sol est ainsi fertilisé de manière naturelle et protégé contre le dessèchement.

Le ramassage et l'élimination de l'herbe coupée ne sont plus nécessaires. Le concept de production de paillis est ainsi destiné à soutenir le recyclage à des fins écologiques.

Comment obtenir une tonte parfaite?

En cas d'utilisation de la tondeuse de paillage, la hauteur d'herbe à couper ne doit pas dépasser 10 cm dans la mesure du possible. Seul 1/3 de la hauteur d'herbe max. est coupé en une fois. Si aucun résultat positif n'est obtenu, le paillage doit éventuellement être répété deux fois de suite.

Selon le type de pelouse et l'intensité de pousse, la tonte doit être effectuée régulièrement. En particulier dans la phase de croissance importante, le paillage nécessite une tonte plus fréquente que le ramassage traditionnel car autrement, cette règle des 1/3 est difficile à respecter.

Pour obtenir un résultat de paillage optimal, vous devez réduire la vitesse de la machine lors du paillage en comparaison de la tonte traditionnelle afin de laisser le temps à l'herbe de passer plus de temps dans la tondeuse et ainsi d'être coupée plusieurs fois.

La meilleure image de coupe et le meilleur résultat sont obtenus sur une pelouse sèche car une pelouse mouillée adhère et forme rapidement des grumeaux en raison des petites sections d'herbe. Ces grumeaux d'herbe créent de la pourriture et du moisi et entravent le système écologique souhaité.

Si la pelouse doit toutefois exceptionnellement être tondue dans un état très humide, voire mouillé, les sections d'herbe doivent être encore plus courtes, c'est-à-dire que la hauteur de coupe doit être relevée de 1 ou 2 niveaux que pour l'herbe sèche.

Vous remarquerez que si vous respectez ces règles simples, vous obtenez une pelouse saine et vous évitez l'élimination des déchets de verdure.

Si l'herbe est cependant trop haute pour le paillage, quelques petites manipulations suffisent pour transformer la tondeuse de paillage en vue de la tonte avec sac de récupération d'herbe.

Passage en mode d'éjection arrière (Illustration U2 + S1)

• Couper le contact
• Soulever le clapet d'éjection
• Retirer le bouchon mulch du canal U2.
• Suspendre le bac de ramassage au support prévu à cet effet au niveau du châssis de la tondeuse \$1.

Le démontage du système de couteau à paillis n'est pas nécessaire ! Dans des conditions de tonte particulièrement difficiles (par ex. de l'herbe mouillée), il est possible que la capacité de remplissage du bac soit réduite.

Afin de pouvoir utiliser de nouveau la tondeuse pour des paillis, il est nécessaire de remonter le bouchon mulch. Retirer le bac de collecte, insérer le bouchon mulch dans le canal d'évacuation et fermer le clapet d'évacuation.

14 INTERVALLES D'ENTRETIEN

ATTENTION

Eviter les dommages ! Sous des conditions extrêmes ou inhabituelles, des intervalles d'entretien plus courts que ceux indiqués sont éventuellement nécessaires. Si vous constatez des défauts, adressez-vous à un atelier autorisé.

Effectuer les entretiens de routine de la machine conformément aux intervalles d'entretien suivants.

En plus de ceux indiqués dans ce mode d'emploi, respecter les intervalles d'entretien suivants.

Avant la première mise en service

• Contrôler le serrage de tous les vissages.
• Contrôler la vis de lame et la faire éventuellement resserrer par un atelier spécialisé.
• Contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable.
• Contrôler si tous les dispositifs de protection sont correctement fixés et non endommagés.

Avant chaque utilisation

- Contrôler la pelouse et retirer tous les corps étrangers.

• Contrôler la zone du câble de limitation (si une tondeuse autonome est également utilisée pour l'entretien de la pelouse).
• Contrôler l'état et le serrage de la lame et faire éventuellement resserrer la vis de lame par un atelier spécialisé.
• Contrôler si l'étrier de commande de sécurité pour le frein du moteur fonctionne de manière irréprochable.
• Contrôler si tous les dispositifs de protection sont correctement fixés et non endommagés.
• Contrôler l'usure ou la perte de fonction du dispositif de récupération d'herbe.
• Vérifier si la partie supérieure de la barre (isolation) est endommagée.
• Contrôler les dommages et le vieillissement sur le câble de liaison.

Toutes les 10 heures de fonctionnement

- Contrôler le serrage de tous les vissages.

• Vérifier la position et l'usure du ventilateur, de l'embrayage de la lame et du carter du ventilateur.

Après chaque utilisation

• Nettoyer la tondeuse.
• Contrôler les dommages et l'usure sur la lame.

Toutes les 50 heures de fonctionnement ou une fois par an

• Huiler le palier des roues.

15 ENTRETIEN ET MAINTENANCE DE LA TONDEUSE

Un entretien régulier est la meilleure garantie d'une longue durée de vie et d'un bon fonctionnement !

Utilisez exclusivement des pièces de rechange originales, elles seules vous garantissent sécurité et qualité.

Consigne de sécurité !

Explication des symboles, voir tableau page 3

Nettoyage (Illustration O)

Eliminer les résidus de tonte et les impuretés juste après la tonte. Mettre la tondeuse sur le côté et utiliser une brosse ou des chiffons pour le nettoyage.

ATTENTION

Ne pas insérer les doigts dans les orifices du carter du ventilateur et maintenir le ventilateur. Si la barre de coupe est tournée lors du nettoyage, il y a un risque de se coincer les doigts entre le ventilateur et le carter du ventilateur ! IMPORTANT

Ne jamais asperger la tondeuse d'eau. Cela pourrait endommager l'installation électrique.

Stockage

Rangez la machine dans un endroit fermé et sec après l'avoir nettoyée et non accessible aux enfants. Laissez le moteur se refroidir avant de ranger la machine dans un endroit fermé.

Escamotage du guidon (Illustration A1)

• Afin de gagner de la place pour le stockage et pour le transport, desserrer les quatre écrous à oreilles jusqu'à ce qu'il soit possible de replier la barre de guidage en forme de Z sur le moteur sans résistance A1.
  Les réajustements dentés en plastique situés à l'extrémité de la barre inférieure doivent être dégagés de l'évidement sur le carter.

- Lors de cette opération, ne pas plier ou ne pas écraser le câble.

ATTENTION

Lors du rabattage de la barre à des fins de transport ou de stockage, il est possible que le fait de desserrer les écrous à oreilles et de dégager les réajustements dentés en plastique de l'évidement sur le carter fasse renverser involontairement la barre. De plus, des points d'écrasement peuvent se former entre la partie inférieure, supérieure de la barre et le carter. Un risque de blessures existe !

Transport et sécurité de la tondeuse (Illustration N)

• Si vous devez porter l'appareil, ne saisissez pas le clapet d'éjection! Saisissez la poignée à l'avant et à l'arrière N.
• Transportez l'appareil debout.
• Stationnez le moyen de transport sur un sol plat pour que l'appareil ne glisse pas avant d'être sécurisé.
• Décrochez le sac de récupération et sécurisez-le séparément pour le transport.
• Fixez en toute sécurité l'appareil avec les moyens de fixation de la charge autorisés (p. ex. sangles avec élément de serrage) sur ou dans le véhicule. Les sangles sont des bandes constituées de fibres synthétiques. Chaque sangle d'amarrage est marquée. L'étiquette contient des indications importantes.

- Dans le cas de chargements pouvant rouler, l'amarrage direct avec quatre sangles est recommandé. Sécurisez les roues de l'appareil de telle sorte qu'il ne puisse pas bouger durant le trajet.

ATTENTION

Ne serrez pas les sangles à fond. Une fixation trop forte de la tondeuse risque de l'endommager.

Maintenance de la lame

Une lame acérée garantit une coupe optimale. Avant chaque tonte, vérifiez l'état et l'assise de la lame. La vis de fixation de lame doit toujours être serrée par un atelier spécialisé. Si la vis de lame est trop ou pas assez serrée, cela peut provoquer le dommage ou le détachement du raccord de lame ou de la barre de coupe, ce qui peut entraîner de graves blessures.

Remplacer obligatoirement une lame usée ou endommagée.

Affûtage et équilibrage de la lame (Illustration Q)

MISE EN GARDE

Confiez toujours l'affûtage et l'équilibrage de la lame à un atelier spécialisé autorisé, un contrôle d'isolation devant être effectué sur les pièces isolantes après tous travaux de réparation et d'entretien (par ex. vis de lame) selon la norme DIN EN 60335.

Une lame mal affûtée et non équilibrée peut occasionner de fortes vibrations et endommager la tondeuse à gazon.

Le fil des lames ne doit être aiguisé que jusqu'à ce que le repère (1) sur la lame (bague) (voir illustration Q) ait été atteint. Tenez compte de l'angle d'affûtage de 30°.

Votre atelier spécialisé peut contrôler cette valeur (limite d'usure) pour vous !

AVERTISSEMENT

Une lame dont la limite d'usure (marquage) est dépassée peut se rompre et être éjectée, ce qui risque de provoquer de graves blessures.

Remplacement de la lame

AVERTISSEMENT

Toujours faire remplacer la barre de coupe par un atelier spécialisé habilité car la norme DIN EN 60335 prévoit un contrôle de l'isolation après avoir effectué des travaux de réparation et d'entretien sur les pièces d'isolation (par ex. vis de la lame).

Un embrayage de lame mal monté peut par ailleurs provoquer le détachement de la barre de coupe, ce qui peut entraîner de graves blessures.

• Lorsque la lame doit être remplacée, n'utilisez que des lames d'origine.
• Le nom et/ou le sigle du fabricant ou du revendeur ainsi que le numéro de référence de la pièce doivent être apposés de manière durable sur les lames de rechange.

Maintenance des roues (Illustration S)

Huiler une fois par an ou toutes les 50 heures de service les roulements des roues.

– Retirer les chapeaux des roues.
- Desserrer l'écrou hexagonal à l'aide d'une clé à douille et retirer les roues.
- Une fois que les paliers ont été huilés, pousser les roues et les bloquer de façon à ce qu'elles puissent encore légèrement tourner, mais sans jeu.

16 CAUSES DE DERANGEMENTS ET ELIMINATION

Dérangements	Causes possibles	Remède
Le moteur ne démarre pas 5 secondes après la mise en route de l’appareil.	Pas de tension réseau.	Brancher la fiche de secteur C2 . Vérifier la sécurité.
	Câble de liaison endommagé. Faire contrôler la machine par un atelier spécialisé.
	Hauteur de coupe réglée trop bas (la pelouse trop haute empêche le moteur de démarrer).	Régler une hauteur de coupe plus grande I . Basculer la machine lors du démarrage.
	Trop de déchets d’herbe dans le carter.	Eliminer l’herbe de l’espace de coupe, maintenir l’entrebâillement entre les ventilateurs et le carter propre (retirer au préalable la fiche de secteur !).
	Faire contrôler la machine par un atelier spécialisé.
Fortes vibrations	Faites contrôler par un atelier autorisé.
La coupe est irrégulière, le gazon jaunit	La lame est émoussée. Faites aiguiser	et équilibrer par un atelier autorisé Q .
	La hauteur de coupe est trop basse. R	Réglez une hauteur de coupe plus importante I .
	Tonte trop rapide	Adapter la vitesse de tonte.
	Chevauchement des passages de coupe insuffisant.	De l'herbe trop haute peut nécessiter plusieurs passages de tonte.
	Brins du gazon entremêlés, gazon non meuble.	Des améliorations sensibles peuvent être obtenues grâce à l'emploi d'un scarificateur.
Le dispositif d'éjection de l'herbe est bouché	Signal turbo non respecté J + K .	Evacuation de l'herbe du sac de récupération L .
	La hauteur de coupe est trop basse par rapport à la hauteur de l'herbe devant être tondue.	Réglez une hauteur de coupe plus importante I .
	Tonte trop rapide	Adapter la vitesse de tonte.
	Herbe mouillée.	Attendre que l'herbe sèche.
Le paillis est de mauvaise qualité: paquets, résidus de coupe excessifs, coupe irrégulière	La lame est émoussée. Faites aiguiser	et équilibrer par un atelier autorisé.
	Règle de coupe non suivie (couper au maxi. 1/3 de la hauteur de l'herbe) ; la hauteur de l'herbe à couper doit être de moins de 10 cm)	Réglez une hauteur de coupe plus importante I . Mettre la tondeuse en mode d'éjection arrière U2 + S1 et commencer par tondre l'herbe à la hauteur de coupe la plus élevée.
	Vitesse de déplacement trop rapide.	Adapter la vitesse de déplacement.
	Amas d'herbe sous le carter. Réglez une hauteur de coupe plus importante I .
	Chevauchement des passages de coupe insuffisant.	De l'herbe trop haute peut nécessiter plusieurs passages de tonte.
	Herbe mouillée. Réglez une hauteur de coupe plus importante I . Attendre que l'herbe sèche.

Les réparations sur les appareils électriques ne doivent être exécutées que par un personnel qualifié. Ne pas réparer soimême svp!

En cas de pannes ou de défauts qui ne sont pas mentionnés dans le présent mode d'emploi, veuillez vous adresser à l'atelier autorisé le plus proche. Ceci vaut notamment pour les appareils à moteur électrique car un essai de protection d'isolation doit toujours être effectué lors des réparations.

Votre atelier autorisé vous viendra volontiers en aide si vous ne voulez pas procéder vous-même aux travaux de maintenance décrits dans le présent mode d'emploi.
