MODE D'EMPLOI DH9300 MARANTZ

Model DH9300 User Guide

MUSIC SERVER

COPYRIGHT NOTICE

Pour des informations sur la garantie, contacter le distributeur local Marantz.

CONSERVER L'ATTESTATION D'ACHAT

L'attestation d'achat est la preuve permanente d'un achat de valeur. La conserver en lieu sûr pour s'y reporter aux fins d'obtention d'une couverture d'assurance ou dans le cadre de correspondances avec Marantz.

IMPORTANT

Pour l'obtention d'un service couvert par la garantie, il incombe au client d'établir la preuve de lachat et d'en corroborer la date. Le reçu ou la facture constituent des preuves suffisantes.

DEUTSCH

GARANTIE

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.

ATTENTION: POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPON-DANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

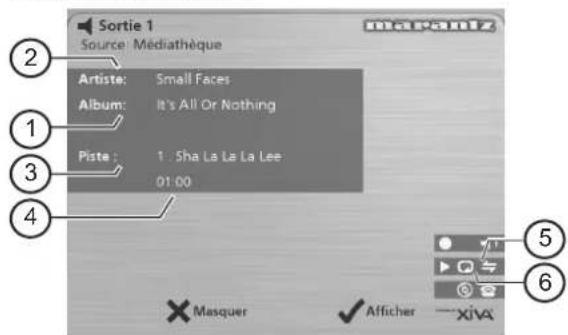

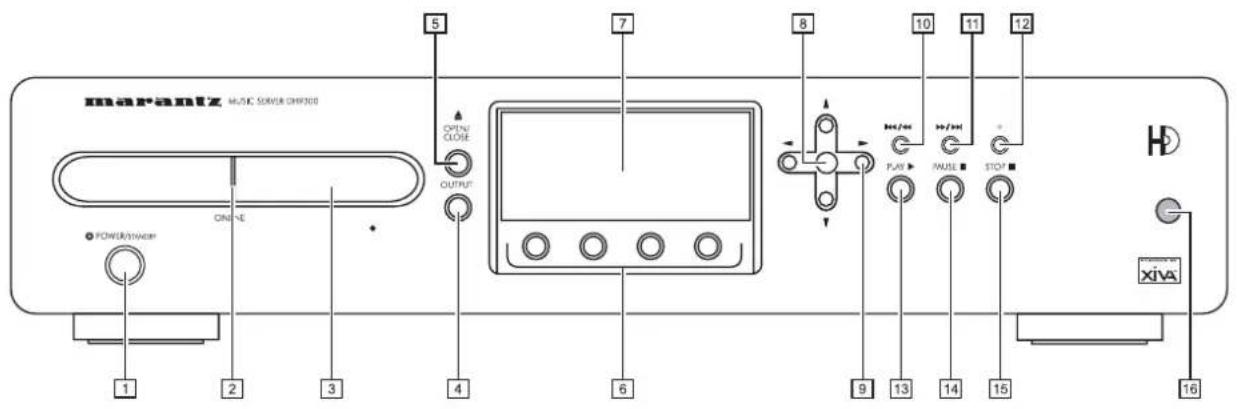

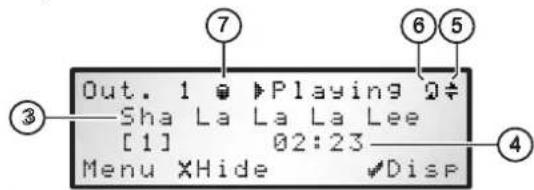

1. Bouton Sortie : Appuyez sur ce bouton pour afficher des informations sur la musique que vous entendez. Appuyez une nouvelle fois sur ce bouton pour passer sur la sortie suivante de Music Server.
2. Touches d'action du panneau frontal : Ces quatre touches correspondent aux diverses actions clairement visibles sur l'écran du panneau frontal. Par exemple, dans l'écran opposé, la touche d'action √ Lire (Play) commence la lecture de l'album sélectionné. Le symbole √ indique que vous pouvez également appuyer sur la touche select de la télécommande pour commencer la lecture.
3. Touches de navigation : Déplacez-vous vers le haut, vers le bas, la gauche et la droite à l'aide du système de menu. Le bouton au centre active l'option affichée en surbrillance.
4. Touches de transport : Elles contrôlent la lecture de la musique sur la sortie sélectionnée. La touche Enregistrement est une touche d'action utilisée avec certains écrans de menu pour commencer un enregistrement ou modifier une liste de lecture.
5. Bouton HDD Audio : Appuyez sur ce bouton pour contrôler votre Music Server.

6. Touches d'action de la télécommande :

7. Appuyez sur la touche menu pour afficher le menu principal à tout moment.

8. Appuyez sur la touche ^X chaque fois que ce symbole apparaît sur l'écran TV ou sur le panneau frontal pour annuler, quitter ou supprimer l'opération en cours selon les informations affichées à l'écran.
9. Appuyez sur la touchei chaque fois que ce symbole apparaît sur l'écran TV ou sur le panneau frontal pour modifier un texte ou confirmer une nouvelle saisie de texte selon les informations affichées à l'écran.
10. Appuyez sur la touche pour revenir à la page d'accueil de la fonction courante. Par exemple, après avoir consulté la bibliothèque, appuyez sur cette touche pour revenir au menu Médiathèque.

ENREGISTREMENT À PARTIR D'UN CD

• Appuyez sur la touche Open/Close du panneau avant pour ouvrir le tiroir à CD.
• Placez un CD dans le tiroir.
• Appuyez sur la touche Open/Close du panneau avant.

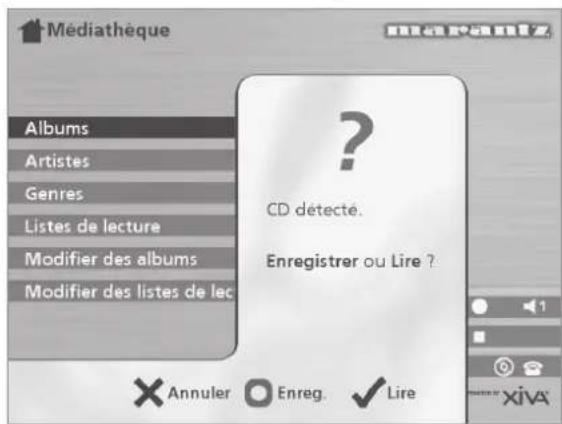

Le message CD détecté apparaît.

• Appuyez sur Enreg. (Rec) pour continuer.

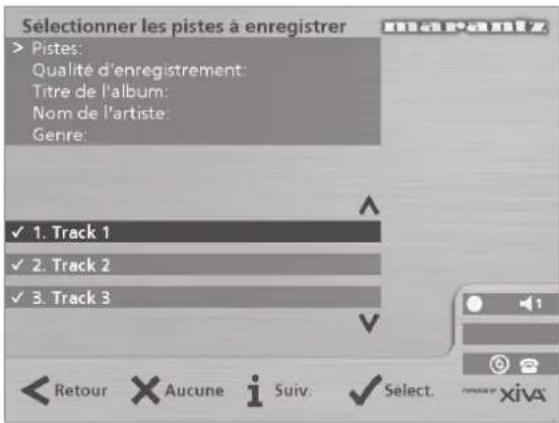

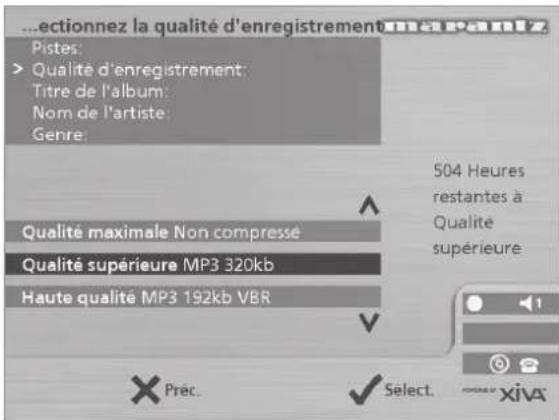

L'affichage Veuillez sélectionner Enregistrement auto ou Enregistrement perso vous permet alors d'effectuer un enregistrement rapide (une seule fois) ou de spécifier des options d'enregistrement personnalisé.

- Appuyez sur√ Auto (touche d'action) pour effectuer un enregsitrement en une seule fois.

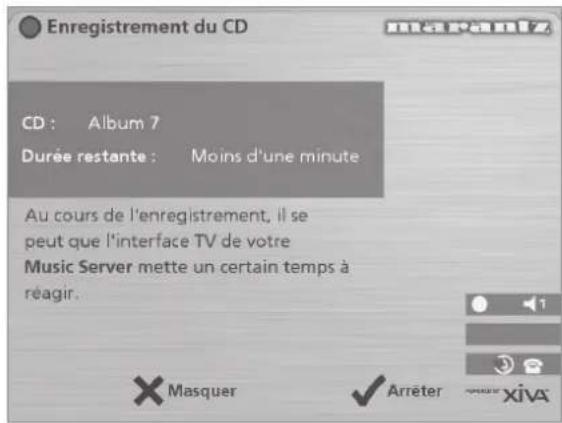

Un message s'affiche lorsque l'enregistrement est terminé.

Nota: Vous pouvez écouter de la musique depuis la médiathèque tout en enregistrant un CD.

OPEN CLOSE OUTPUT Select Album 014 ^ >Simple Things ✓ Zero 7 Menu >Open i ✓Play ① ② ③ ④

Fig. A - Ecran du panneau frontal

5 1 6 3 4 HDD Audio TV Audio Default o/o Main Output Dow On Select Album Artist Gavo Paplot -0.07- 1 ght 2 bd 3 mpo 4 mva 5 8 very 7 0 9 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 XIVA

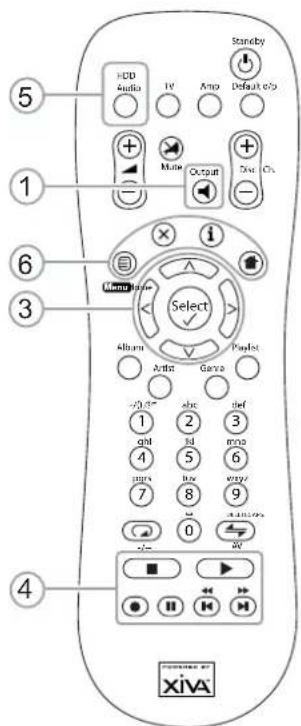

Fig. B - La Télécommande de Music Server

Selectionner un album Ibiza - CD2 - Paul Oakenfold In Our Gun - Gomez Nights in the Tractor Beam - Broken Fa ... Origin of Symmetry - Muse Pithecanthropus Erectus - Charles Mingus Right On! Vol.2 - Various Artists Simple Things - Zero 7 < Retour > Outvir i Infos ✓ Lire xiva

Fig. C - Interface utilisateur TV

LECTURE DE MUSIQUE

- Affichez le Menu principal en appuyant sur la toucheMenu de la télécommande de votre Music Server, ou bien sur Menu (touche d'action) du panneau avant.

Le Menu principal s'affiche.

• Appuyez sur les touches ∧ et ∨ pour sélectionner Médiathèque.
• Appuyez sur √ Sélect. (touches d'action).

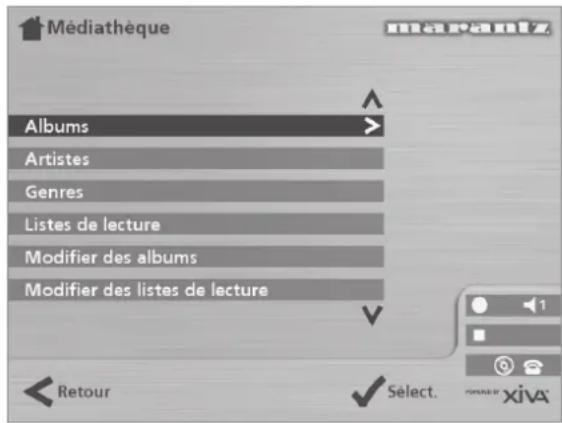

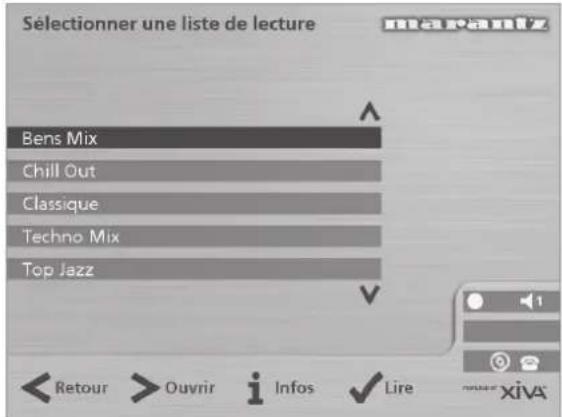

Le menu Médiathèque vous permet de choisir la façon dont vous souhaitez parcourir votre collection de musique. Vous pouvez parcourir les articles par album, artiste, genre ou liste de lecture.

• Appuyez sur les touches∧ etV pour évoluer entre les catégories

Par example, si vous sélectionnez Albums, vous verrez une liste alphabétique des titres de vos albums.

Pour lire de la musique

• Utilisez les touches et pour mettre en surbrillance l'élément à lire.
- Appuyez sur la touche> pour afficher le contenu de l'élément sélectionné.
• Appuyez sur la touche d'action√ Lire (Play).

Pour arrêter la lecture

- Appuyez sur la touche ■ du panneau avant ou sur la télécommande de Music Server.

Pour interrompre la lecture momentanément

- Appuyez sur la touche II du panneau avant ou de la télécommande de Music Server.

Pour écouter la piste suivante ou précédente

• Appuyez sur la touche◀ ou◀ du panneau avant ou de la télécommande de Music Server.

Pour rechercher une partie de piste précise.

- Appuyez sur la touche◀ ou▶ du panneau avant ou de la télécommande de Music Server et maintenez-la enfoncée.

La lecture reprend à l'emplacement atteint dès que vous relâchez la touche.

SAISIE DE TEXTE

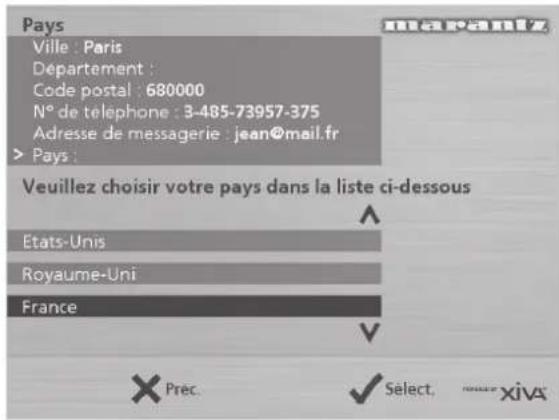

Pour saisir du texte à l'aide du pavé alphanumérique

• Appuyez sur les touches> ou< pour placer le curseur à l'endroit voulu.
• Utilisez les touches du pavé alphanumérique pour entrer une lettre.

Pour taper S, par exemple, appuyez sur la touche 7 quatre fois, S étant la quatrième lettre de la touche 7.

• Appuyez sur la touche DELETE de la télécommande de Music Server pour supprimer des lettres.
• Appuyez sur la touche CAPS de la télécommande de Music Server pour alterner entre les minuscules et les majuscules.

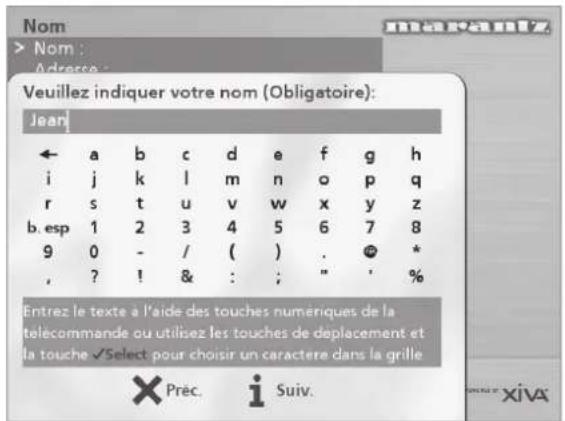

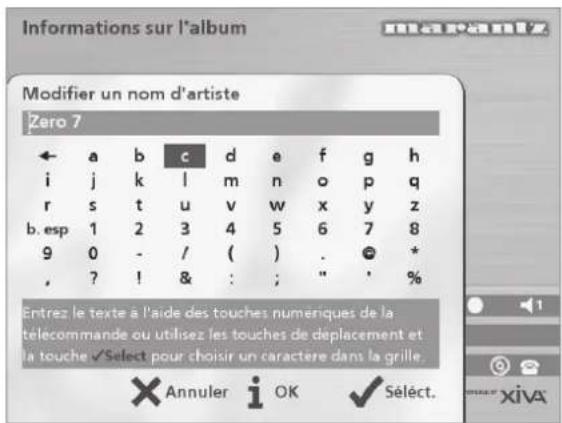

Pour sélectionner des lettres à partir de la grille

L'option Grille représente l'autre façon de sélectionner des lettres:

- Appuyez sur la toucheV pour placer le curseur dans la grille.

La lettre sélectionnée s'affiche en surbrillance:

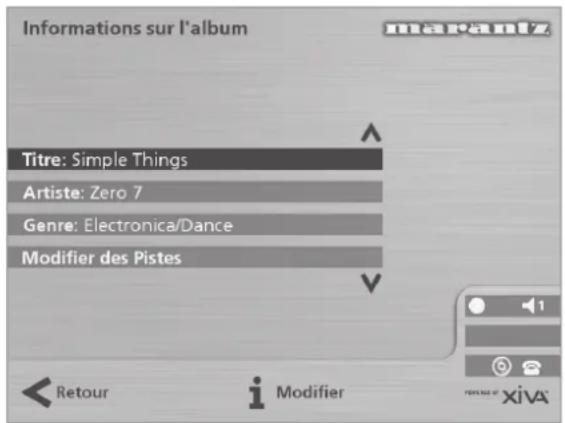

Informations sur l'album macantz Modifier un nom d'artiste Zero 7 ← a b c d e f g h i j k l m n o p q r s t u v w x y z b. esp 1 2 3 4 5 6 7 8 9 0 - / ( ) . * * , ? ! & : ; " ' % Entrez le texte à l'aide des touches numériques de la telecommande ou utilisez les touches de déplacement et la touche √Select pour choisir un caractère dans la grille. × Annuler i OK √ Sèlect. 1

• A l'aide des touches> < ∧ ou √ déplacez le curseur et appuyez sur la touche d'action √ Sélect. pour saisir chaque lettre.
- Appuyez sur la touche CAPS de la télécommande de Music Server pour alterner entre les minuscules et les majuscules.

Si soudainement vous décidez de saisir du texte à un autre endroit du champ de texte, ou si vous désirez de nouveau saisir le texte à l'aide du pavé alphanumérique:

- Appuyez plusieurs fois sur la touche^, jusqu'à ce que le curseur revienne dans le champ de texte.

Lorsque vous avez terminé de saisir le nom:

- Appuyez sur la touche d'actioni OK.

ACTIVATION ET DESACTIVATION

Pour activer le mode Veille

Le mode Veille doit être utilisé lorsque Music Server ne fonctionne pas pendant un courte période. Ne mettez pas Music Server hors tension lorsque ce mode est activé.

• Appuyez sur la touche POWER/Standby du panneau avant our sur la touche Standby de la télécommande.
  • Appuyez sur la touche d'action √ Veille (Stby) pour passer en mode Veille.

Pour activer le mode Arrêt

Le mode Arrêt doit être utilisé lorsque Music Server ne fonctionne pas d'un jour à l'autre (ou pendant plusieurs jours). Vous pouvez mettre Music Server hors tension en toute sécurité lorsque ce mode est activé.

• Appuyez sur la touche POWER/Standby du panneau avant our sur la touche Standby de la télécommande.
  • Appuyez sur la touche d'actioni Arrêt (Off) pour passer en mode Arrêt.

Pour allumer l'unité à partir du mode Veille.

- Appuyez sur la touche POWER/Standby du panneau avant ou sur la touche Standby de la télécommande.

MARANTZ est à la pointe de la technologie sur le marché des produits de musique sur disque dur destiné aux consommateurs, et cette unité intègre les tous derniers développements technologiques.

Nous sommes sûrs que vous serez pleinement satisfait avec Music Server.

Merci de votre confiance.

ATTENTION :

POUR REDUIRE LES RISQUES D'INCENDIE OU DE CHOC ELECTRIQUE, N'EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

Ne retirez pas le couvercle de l'appareil. Il ne contient aucun composant réparable par l'utilisateur, et ouvrir le boîtier annulera votre garantie.

N'introduisez rien dans l'appareil au travers des orifices d'aération.

Ne manipulez pas le cordon d'alimentation avec les mains mouillées.

Pour éviter un échauffement excessif, ne placez pas votre Music Server près d'une source de chaleur et vérifiez que les orifices d'aération ne sont pas obstrués.

ATTENTION : Ce produit contient une pile au lithium. Vous vous exposez à un risque d'explosion en cas d'erreur dans le remplacement de cette pile. Utilisez le même type de pile ou un type équivalent recommandé par Marantz. Placez les piles conformément aux instructions du fabricant.

NOTE IMPORTANTE

[Pour le modèle européen]

Remarque : Ce produit a été conçu et testé pour être conforme aux limites posées par les normes EN55013, EN55020, EN60950, EN55022 : 1998 CLASSE B4, EN55024 : 1998, REGLES FCC PARTIE 15 SOUS-PARTIE B CLASSE B. NS/N29 3548 :1995 CLASSE B

ATTENTION :

SECURITE LASER : Cette unité utilise un LASER. Seule une personne qualifiée peut retirer le couvercle et essayer de réparer l'appareil, le LASER pouvant causer des lésions aux yeux.

"ATTENTION : L'UTILISATION DE CONTRÔLES, D'AJUSTEMENTS ET DE PERFORMANCE DE PROCEDURE AUTRES QUE CEUX SPECIFIES ICI PEUT VOUS EXPOSER A DES RADIATIONS DANGEREUSES."

.COPYRIGHT

Il est interdit d'utiliser cet équipement pour des copies non autorisées de CD ou toute autre opération protégée par copyright. La vente de cet équipement ne vous octroie aucun droit d'enfreindre un copyright.

DROITS D'AUTEUR

L'enregistrement et la lecture de certains supports audio peuvent nécessiter une autorisation. Pour de plus amples renseignements, se reporter à la législation sur les droits d'auteur. Propriété littéraire et artistique:

L'enregistrement de disques ou de programmers radio est autorisé en respectant la législation sur les droits d'auteur

(écoute dans un lieu privé). Extrait de la loi du 11 mars 1957, applicable sur le territoire français:

- Article 40: toute représentation ou reproduction intégrale ou partielle faite sans le consentement de l'auteur ou de ses ayants droit ou ayants cause est illicite (...).

- Article 41 : lorsque l'oeuvre a été divulguée, l'auteur ne peut interdire:

1. Les représentations privées et gratuites effectuées exclusivement dans un cercle de famille.

2. Les copies ou reproductions strictement réservées à'usage privé du copiste et non destinées à une utilisation collective (...).

AVANT-PROPOS

Lisez attentivement ce chapitre avant de brancher l'appareil sur le secteur.

AVERTISSEMENTS

N'exposez pas l'appareil à la pluie ni à l'humidité.

Ne retirez pas le couvercle de l'appareil.

N'introduisez rien dans l'appareil au travers des orifices d'aération.

N'obstruez pas les orifices d'aération avec une nappe, un journal, un rideau, etc.

Ne placez aucune source de feu à nu sur l'appareil, par exemple des bougies allumées.

Ne manipulez pas le cordon d'alimentation avec les mains mouillées.

Prévoyez une aération adéquate. Laissez un espace libre de 0,1 mètre de chaque côté de l'appareil.

Ne jelez pas et ne versez pas de l'eau sur l'unité. Ne placez aucun objet rempli d'un liquide sur l'unité (par exemple un vase).

PRINCIPALES REGLES D'UTILISATION DE L'APPAREIL

Cet appareil Marantz été conçu pour respecter les exigences de votre région en matière d'alimentation électrique et de sécurité.

PRECAUTIONS

Les précautions suivantes doivent être prises pour utiliser l'appareil.

PRÉCAUTIONS GÉNÉRALES

Lors de l'installation de l'appareil, vérifiez que :

- les orifices d'aération ne sont pas obstrués,

- l'air peut circuler librement autour de l'appareil,

- l'appareil est placé sur une surface sans vibration,

- il ne sera pas exposé à un excès de chaleur, de froid, d'humidité ou de poussière,

- il ne sera pas exposé aux rayons directs du soleil,

- il ne sera pas exposé à des décharges électrostatiques.

Egalement, ne placez jamais un objet lourd sur l'appareil.

Si un corps étranger ou de l'eau pénètre dans l'appareil, prenez contact avec le revendeur ou le service après-vente le plus proche.

Ne débranchez pas l'appareil en tirant sur le cordon secteur, mais en retirant la prise.

Chaque fois que vous sortez de chez vous ou pendant un orage, débranchez l'appareil de l'alimentation secteur.

DISQUES COMPACTS

Le côté lustré qui brille comme un arc-en-ciel est le devant du disque et le côté portant le libellé est le derrière.

Contrairement aux platines classiques de lecture de disques analogiques, le DH9300 Music Server lit les données enregistrées sur le disque par en dessous, sans toucher le disque, à l'aide d'un rayon laser. Cette technique évite toute dégradation des performances, contrairement aux disques analogiques classiques.

Manipulez les disques avec soin pour ne pas endommager ou rayer la face avant.

Pour protéger le disque, évitez de le placer dans les endroits suivants :

– directement sous le soleil ou près d'une source de grande chaleur (par exemple un chauffage),
– dans un endroit humide ou sale,
- dans un endroit susceptible d'être exposé à la pluie, par exemple près d'une fenêtre.

Gardez toujours la surface du disque bien propre.

Plus de six milliards d'unités de données sont enregistrées sur la face avant du disque, aussi veillez à nettoyer cette surface uniquement avec un produit spécial pour disque compact. N'utilisez pas un nettoyeur d'enregistrement classique pour disque analogique, il ne pourrait que détériorer la surface du disque compact.

Stockez proprement vos disques en les replaçant toujours dans leur boîte.

N'attachez aucun morceau de papier ni ne collez d'étiquette sur la face de libellé du disque.

Si un disque présente un morceau de ruban collant ou une étiquette de location de CD avec une colle qui déborde sur le bord, ou même simplement une trace d'un tel élément collant, n'essayez pas de le lire. L'introduire dans votre Music Server pourra causer de graves dommages à l'appareil. De plus, ce disque sera peut-être impossible à retirer.

N'introduisez aucun disque de forme spéciale.

N'essayez pas d'utiliser un disque de forme spéciale, par exemple en forme de cœur ou octogonal, cela pourrait endommager votre appareil.

Disques codés DTS.

Attention – la lecture de CD codés au format DTS engendre un bruit élevé au niveau des connecteurs de sortie analogique de Music Server. Pour protéger le système audio, assurez-vous que les connexions correctes ont été établies avec votre système d'amplification pour pouvoir relire ce type de disque.

ATTENTION :

Avant de vous débarrasser de vos piles, consultez les décrets gouvernementaux, les ordonnances en matière d'environnement et les recommandations de respect de l'environnement en vigueur dans votre pays ou votre région.

BOUTON DE MARCHE/ARRET

Appuyez une fois sur ce bouton pour allumer votre appareil; des informations s'affichent à l'écran. Appuyez une seconde fois, et appuyez la touche Arrêt ou la touche i de la télécommande pour passer en mode Arrêt.

En mode Arrêt le témoin "Standby" s'allume, mais l'unité reste reliée à l'alimentation en courant.

XIVA™: NAISSANCE D'UN NOUVEAU MEDIA

XiVA™ est une structure logicielle hautement portable équipant la nouvelle génération d'appareils de média. XiVA combine une technologie disque dur, une conception logicielle avancée et une technologie Internet intégrée, pour vous fournir d'étonnantes fonctions. Une interface utilisateur interactive très riche en options vient véritablement donner vie à tous vos éléments audio, vidéo, texte, graphique et autres formes de nouveaux médias qui jaillissent ici et là. Un puissant logiciel personnalisé vous permet d'accéder en ligne à des matériaux comme jamais vous ne l'avez fait jusqu'à présent. XiVA : le moteur de la nouvelle génération d'équipement de média.

INTRODUCTION

Bienvenue sur Music Server DH9300 de Marantz. Ce dispositif révolutionnaire permet de remplir la maison de musique.

Grâce à Music Server, vous pouvez stocker et répertorier votre collection musicale, et ainsi sélectionner n'importe quel album ou titre de chanson à l'aide de simples touches. Vous pouvez parcourir vos albums et vos pistes à l'aide de menus conviviaux qui s'affichent sur votre écran de télévision et indiquent dans leur intégralité le titre des albums et des chansons, ainsi que le nom des artistes, en les téléchargeant depuis la base de données de CD Internet. Music Server permet également de classer votre collection musicale et de créer des sélections adaptées à diverses occasions et humeurs.

Capacité inégalée

Music Server est un système audio basé sur disque dur et capable de stocker des centaines d'heures de musique, tout en offrant un accès instantané et convivial, à l'aide de simples touches.

Ecran de télévision convivial

Ecoutez de la musique, enregistrez des CD ou organisez votre médiathèque à l'aide de menus conviviaux qui facilitent le choix des chansons en affichant le titre des albums et des chansons, ainsi que le nom des artistes, dans leur intégralité.

Accès Internet pour les listes de pistes

Music Server enregistre les CD de votre collection à vitesse rapide. Il se connecte ensuite automatiquement à une base de données de CD Internet par le biais du modem intégré ou de la connexion Ethernet. Cette base de données fournit des informations détaillées sur une vaste de gamme de CD (albums et pistes). Ces informations peuvent être téléchargées et stockées avec chaque CD enregistré, ce qui permet de créer des sélections au sein de la collection musicale par titre d'album, nom d'artiste, titre de chanson ou genre, pour une flexibilité d'accès et de gestion totale.

Personnalisation des listes de lecture

Music Server permet de compiler des listes de lecture personnalisées, puis de lire automatiquement des pistes de la liste sélectionnée. Les listes de lecture permettent de configurer Music Server en fonction de chaque membre de la famille, des occasions ou encore de vos humeurs.

Accès instantané, quelle que soit la collection musicale

Que vous choisissiez une piste par titre, album, artiste ou genre, Music Server la repère instantanément et lance la lecture dès que vous appuyez sur la touche appropriée. Tout ceci est rendu possible grâce à une interface extrêmement simple et intuitive, exploitable à l'aide de quelques touches situées sur le panneau avant du dispositif ou sur la télécommande.

SPECIFICATIONS

- Général

Système..... Serveur audio basé sur disque dur Alimentation..... 110/220 V CA 60/50 Hz Puissance..... 25 W Poids..... 7.8kg Dimensions..... 98mm(H) x 440mm(L) x 375mm(P) Température..... 10-40°C Humidité..... 10%-90%RH

- Sorties vidéo

- Sortie S-Video

Niveau de sortie Y (luminosité).... 1 V p-p /75Ω Niveau de sortie C (couleur).... 0,3 V p-p /75Ω Connecteur....Connecteur S-VIDEO

- Sorties composites (4 sorties individuelles)

Niveau de sortie.... 1 V _p-p /75Ω Connecteur.... Connecteur cinch

- Sortie VGA Niveau de sortie....0,75 V _p-p /75Ω Connecteur.....F de type D 15 broches Résolution de sortie....800 x 600

- Sorties audio

- Sorties analogiques (4 paires de sorties) Niveau de sortie.... 2V _RMS Impédance de sortie.... 500Ω Connecteur.... Connecteur cinch

- Sorties numériques Sortie optique numérique......Connecteur Toslink Niveau de sortie coaxiale numérique......500 mV _PP /75Ω Connecteur de sortie coaxiale numérique...... Connecteur cinch

- Entrées audio (non disponible)

- Entrées analogiques Niveau d'entrée maximal.... 2V _RMS Impédance d'entrée.... 10kΩ Connecteur.... Connecteur cinch

- Entrée coaxiale numérique Fréquence prise en charge par SRC.... 32 kHz, 44,1 kHz, 48 kHz Niveau d'entrée maximal.... 500 mV _p-p /75Ω Connecteur.... Connecteur cinch

- Caractéristiques audio analogiques

Réponse en fréquence.... 20Hz à 20kHz Rapport signal/bruit (@1KHz).... plus de 90dB Dynamique.... plus de 90dB Distorsion harmonique totale (@1kHz). moins de 0,005% Séparation des voies (@1KHz).... plus de 100dB

- Communications

- Modem Connecteur.... RJ11 (56 kbit/s) - Ethernet Connecteur.... RJ45 (10 Base T/100 Base T) - Contrôleur Connecteur.... M de type D 9 broches

• 4 entrées Remote In Niveau d'entrée maximal.... 5 V Connecteur.... Connecteur cinch

- Entrées Modulated Remote In Niveau d'entrée maximal.... 5 V Connecteur.... Connecteur 3,5 mm - Connexion Opus (disponible sur certains modèles uniquement) Connecteur.... RJ45

- USB Connecteur.... Prise USB de type A

- Accessoires

Câble cinch stéréo.... 1 Câble vidéo.... 1 Câble modem.... 1 Cordon d'alimentation.... 1 Télécommande.... 1 Piles LR3 (AAA).... 2 Mode d'emploi.... 1 Carte de garantie (modèle U1B uniquement).... 1

Remarque

Les spécifications et la conception de ce produit peuvent faire l'objet de modifications sans préavis.

VUE AVANT

MARANTZ MUSIC SERVER CH9300 POWER/INVER 1 2 3 4 5 6 7 8 9 10 11 12 M+/+ M/A- M/A- STOP XVA 16

VUE ARRIERE

3 5 7 10 13 18 19 CONTROLLER MODEM OUTDOUR 2 OUTDOUR OUTPUT OUTPUT MODULATED REMOTE IN VIDEO 4 VIDEO 3 VIDEO 2 OUT OUT IN OUT 1 REMOTUR 3 1 OUT 2 OUT 3 OUT 4 ANALOGUE AUDIO CAUTION Slack Of Electric Shock De Not Remove Cover Attention Plques De Close Electrons Be Pasc Clamps CLASS 1 LASER PRODUCT FC US LIMITED AUTOMATED APARTUATION F3.15AL 250V MARANTZ AMERICA, INC. HIS MAPLEWOOD DRIVE HACCA, D. 60143 N2409 CE DATA UTR Ethernet VIA 1 2 4 6 8 9 11 12 15 14 16 17

COMMANDES ET CONNEXIONS

Cette section fournit des informations sur les commandes et les connexions disponibles sur le dispositif DH9300 Music Server.

PANNEAU AVANT

1 POWER/STANDBY

Appuyez sur cette touche pour mettre Music Server en mode Veille ou Arrêt. Appuyez à nouveau pour le remettre sous tension.

2 ONLINE

Le voyant online s'allume lorsque le modem est actif.

3 PLATEAU CD

Insérez un disque, face portant des inscriptions vers le haut.

4 Touche OUTPUT

Appuyez sur la touche de sortie pour afficher la musique lue au niveau de la sortie sélectionnée. Appuyez sur la touche de sortie une seconde fois pour sélectionner la sortie suivante.

5 Touche OPEN/CLOSE

Appuyez sur la touche Open/Close pour faire sortir le plateau CD. Placez un disque compact sur le plateau, face portant des inscriptions vers le haut. Appuyez de nouveau sur la touche pour faire rentrer le plateau.

6 Touches d'ACTION

Les touches d'action permettent d'effectuer des opérations à partir des menus affichés à l'écran. Pour plus d'informations sur l'utilisation des touches d'action, consultez le chapitre Utilisation des touches d'action de Music Server, à la page 11.

7 AFFICHAGE

L'affichage fournit des informations relatives à la musique disponible sur l'unité, au statut de Music Server (lecture ou non, par exemple) et à la configuration de l'unité.

8 Touche de SELECTION

Appuyez sur cette touche pour sélectionner l'option affichée à l'écran.

9 Touches de NAVIGATION

Les touches de navigation permettent de se déplacer vers le haut, le bas, la gauche et la droite dans les menus affichés à l'écran.

10 Touchd

Pendant la lecture, appuyez brièvement sur la touche pour redémarrer la lecture au début de la piste en cours. Appuyez brièvement une seconde fois pour retourner au début de la piste précédente. Maintenez la touche enfoncée pendant un certain temps pour effectuer un retour rapide.

11 Touche

Pendant la lecture, appuyez brièvement sur la touche pour redémarrer la lecture au début de la piste suivante. Maintenez la touche enfoncée pendant un certain temps pour effectuer une avance rapide.

12 ● Touche d'ENREGISTREMENT

Cette touche est une touche d'action. Sur certains écrans de menu, elle permet de lancer un enregistrement, soit à partir du CD qui se trouve dans l'unité, soit à partir des connecteurs d'entrée. Cette touche sert également à gérer les listes de lecture en permettant la création de nouvelles listes ou l'ajout de pistes dans une liste existante.

13 Touche LECTURE

Appuyez sur cette touche pour relancer la lecture si celle-ci a été arrêtée ou momentanément interrompue.

14 Touche PAUSE

Appuyez sur la touche Pause pour interrompre la lecture momentanément.

15 Touche ARRÊT

Appuyez sur la touche Stop pour arrêter la lecture au niveau de la sortie utilisée.

16 TELECAPTEUR

Ce capteur reçoit les signaux envoyés par la télécommande.

PANNEAU ARRIÈRE

1 D A T A

Ce port permet à Music Server d'envoyer les informations de contrôle vers d'autres dispositifs pris en charge.

2 USB

Ce port permet à Music Server de communiquer avec d'autres dispositifs USB.

3 CONTROLLER

Ce port permet les communications de série avec les dispositifs pris en charge. Un système de contrôle multipièce peut, par exemple, communiquer avec Music Server à l'aide du protocole XiVA-Link.

4 ETHERNET

Ce port permet d'obtenir une connexion Internet à grande vitesse pour Music Server. Il permet également aux applications logicielles prises en charge de communiquer avec le système. Cette connexion doit être utilisée avec un câble Ethernet blindé.

5 MODEM

Ce port permet à Music Server d'accéder à Internet par le biais d'une ligne téléphonique analogique standard (câble fourni).

6 VGA

Ce port permet de brancher un moniteur VGA ou un écran plasma adapté pour l'affichage d'une interface utilisateur TV.

7 CONNEXION OPUS

[disponible sur certains modèles uniquement]

La connexion Opus permet de relier Music Server à un système de contrôle multipièce Opus pour un accès à distance.

8VIDEO 1 OUT

Ces connecteurs permettent de relier la sortie composite de Music Server à l'entrée composite des téléviseurs PAL/NTSC pris en charge (selon la configuration fournie) pour l'affichage de l'interface utilisateur TV. Il est également possible que vous deviez régler le téléviseur sur l'entrée AUX appropriée pour obtenir l'image.

9 \$-VIDEO OUT

Ce connecteur permet de relier la sortie S-Video de Music Server à l'entrée S-Video des téléviseurs PAL/NTSC pris en charge (selon la configuration fournie) pour l'affichage de l'interface utilisateur TV. Il est également possible que vous deviez régler le téléviseur sur l'entrée AUX appropriée pour obtenir l'image.

La connexion Modulated Remote In permet d'utiliser la télécommande avec Music Server à partir d'une autre pièce. Le numéro de connexion est lié à la sortie par défaut concernée. Par exemple, les informations de télécommande reçues au niveau de la connexion 3 s'appliquent, par défaut, à la sortie analogique 3. Consultez le chapitre Utilisation de Music Server dans un environnement multipièce, à la page 26.

11 DIGITAL OPTICAL IN

Il est possible de réaliser des enregistrements haute qualité sur le disque dur de Music Server à l'aide de la connexion optique d'un dispositif adapté (tel que Minidisc ou DAT).

La sortie audio peut être transmise sous forme de rayon lumineux à l'aide d'un câble de fibres optiques et d'un photocoupleur. La transmission du signal optique limite les pertes de signaux liées aux câbles et permet l'isolation complète de la boucle de groupe, ce qui permet d'obtenir une sortie de qualité optimale, sans bruit numérique.

Méthode de connexion

Reliez ce connecteur à un convertisseur N/A, un processeur audio numérique ou un amplificateur équipé d'une entrée optique numérique. Retirez les protections des connecteurs de sortie et d'entrée optique numérique du composant connecté et reliez ces connecteurs à l'aide d'un câble à fibres optiques. La sortie audio du connecteur de la sortie Digital Out est identique à celle du connecteur de la sortie Analogue Audio Out 1.

13VIDEO OUT 2,3,4

Sorties composites supplémentaires permettant la connexion d'un maximum de 4 téléviseurs à Music Server. Les 4 sorties composites affichent la même interface utilisateur TV.

14 DIGITAL OUT-COAXIALE

En reliant ce connecteur à un composant audionumérique (convertisseur N/A, processeur audio numérique, etc.), vous pouvez transmettre les signaux numériques de Music Server directement à partir du système, sans avoir à les convertir auparavant en signaux analogiques. La sortie audio du connecteur de la sortie Digital Out est identique à celle du connecteur de la sortie Analogue Audio Out 1.

15 DIGITAL IN-COAXIALE

Il est possible de réaliser des enregistrements haute qualité sur le disque dur de Music Server à l'aide de la connexion coaxiale d'un dispositif adapté (tel que Minidisc ou DAT).

16ANALOGUE AUDIO IN

Permet d'enregistrer des sources analogiques (cassettes ou 33 tours, par exemple) sur le disque dur de Music Server.

17ANALOGUE AUDIO OUT 2,3,4

Le dispositif Music Server DH9300 est un système multipièce qui permet d'écouter simultanément des musiques différentes dans plusieurs pièces (jusqu'à 4). Chaque sortie analogique doit être reliée au connecteur d'entrée d'un préamplificateur. Pour plus d'informations, consultez le chapitre Utilisation de Music Server dans un environnement multipièce, à la page 26.

18ANALOGUE AUDIO OUT 1

Voir 17.

19 REMOTE IN

Cette connexion permet d'utiliser la télécommande avec Music Server à partir d'autres pièces. Le numéro de l'entrée Remote In est lié à la sortie contrôlée par défaut. Par exemple, les informations de télécommande reçues au niveau de Remote In 3 s'appliquent, par défaut, à la sortie analogique 3. Pour plus d'informations, consultez le chapitre Utilisation de Music Server dans un environnement multipièce, à la page 26.

20 ALIMENTATION SECTEUR

Branchez le cordon d'alimentation secteur fourni sur ce connecteur pour pouvoir mettre l'unité sous tension.

UTILISATION DE LA TELECOMMANDE

La télécommande fournie avec Music Server est « universelle ». Ceci signifie qu'elle fonctionne avec d'autres dispositifs, tels que des téléviseurs ou des amplificateurs. Lorsque vous l'utilisez avec un téléviseur, la touche TV s'allume chaque fois que vous appuyez sur une touche. De la même façon, la touche HDD Audio s'allume lorsque vous utilisez la télécommande avec Music Server et la touche Amp s'allume lorsque vous l'utilisez avec un amplificateur.

L'illustration suivante explique le fonctionnement des touches de la télécommande de Music Server :

2 3 7 8 HDD Audio TV Mute Audio Output Disco Ch. Standby 1 Default vip 4 6 9 11 12 15 13 Menu Select Home 16 Album Artist Genre Playlist 17 19 18 -0 @ abo def 1 2 3 ghi [k] mno 4 5 6 cors tuy wxyz 7 8 9 CAPS 0 SCLCTC - - TYP AV 22 23 25 26 27 Xiva

1. ⏻ Touche STANDBY

Permet d'activer ou de désactiver le mode Veille ou Arrêt de Music Server.

2. Touche HDD Audio

Permet d'utiliser la télécommande avec Music Server.

3. Touche TV

Permet d'utiliser la télécommande avec un téléviseur. Pour plus d'informations sur la configuration de la télécommande en vue d'une utilisation avec un téléviseur, consultez le chapitre Configuration de la télécommande pour utilisation avec d'autres dispositifs, à la page 10.

4. Touche DEFAULT O/P

Resélectionne la sortie par défaut de la pièce dans laquelle vous vous trouvez pour l'interface utilisateur TV (indiqué par la connexion de réception Remote In). Pour plus d'informations sur l'utilisation multipièce de Music Server, consultez le chapitre Utilisation de Music Server dans un environnement multipièce, à la page 26. Si le téléviseur est sélectionné, cette touche permet d'afficher et de masquer l'horloge d'écran.

5. Touche AMP

Permet d'utiliser la télécommande avec un amplificateur. Pour plus d'informations sur la configuration de la télécommande en vue d'une utilisation avec un amplificateur, consultez le chapitre Configuration de la télécommande pour utilisation avec d'autres dispositifs, à la page 10.

6. Touches DISC/CH.

Permettent de sélectionner l'album (ou la liste de lecture) suivant ou précédent sur Music Server. Si le téléviseur est sélectionné, ces touches permettent de sélectionner les chaînes suivantes ou précédentes.

Touche MUTE

Si le volume de sortie de Music Server est réglé sur variable, cette touche permet de couper le son au niveau de la sortie de Music Server. Pour plus d'informations, consultez le chapitre Paramètres avancés, à la page 24. Si le téléviseur ou l'amplificateur est sélectionné, le volume correspondant est coupé.

Touches VOLUME

Si le volume de sortie de Music Server est réglé sur variable, ces touches permettent d'augmenter et de réduire le volume de la sortie de Music Server. Pour plus d'informations, consultez le chapitre Paramètres avancés, à la page 24. Si le téléviseur ou l'amplificateur sont sélectionnés, ces touches contrôlent le volume correspondant.

9. Touche SORTIE

Appuyez sur cette touche pour afficher la musique lue au niveau de la sortie sélectionnée. Dans certains cas, le fait d'appuyer sur la touche de sortie une seconde fois permet de sélectionner la sortie suivante, consultez le chapitre Utilisation de Music Server dans un environnement multipièce, à la page 26.

10× Touche d'ANNULATION

La touche d'annulation est une touche d'action. Elle permet, dans certains écrans de menu, d'annuler une opération que vous ne souhaitez plus effectuer. Si le téléviseur est sélectionné, cette touche masque les services de texte.

11.i Touche INFO

La touche Info est une touche d'action. Elle permet, dans certains écran de menu, d'afficher des informations supplémentaires. Dans d'autres menus, elle permet de modifier du texte à l'écran. Si le téléviseur est sélectionné, cette touche affiche des services de texte.

Touche HOME

La touche Home est une touche d'action. Elle permet de retourner au début de la page d'une fonction donnée. Si vous parcourez la médiathèque, par exemple, et que vous souhaitez rechercher un autre album, vous pouvez utiliser la touche Home pour retourner au menu principal de la médiathèque.

TouchMenu

La touche Menu est une touche d'action. Elle permet d'afficher le Menu principal sur l'écran de télévision et sur le panneau avant. Utilisez cette touche si vous souhaitez lancer une nouvelle opération.

Touches de NAVIGATION\ <>

Les touches de navigation permettent de se déplacer vers le haut, le bas, la gauche ou la droite dans les pages de menu.

ouchSelect

Permet d'activer l'option mise en surbrillance. Lorsque vous parcourez la médiathèque, cette touche lance la lecture de l'élément sélectionné.

16. Touche ALBUM

La touche Album permet de passer directement à la liste d'albums de la médiathèque. En mode TV, cette touche sélectionne l'option de service de texte rouge.

17. Touche PLAYLIST

La touche Playlist permet de passer directement aux listes de lecture de la médiathèque. En mode TV, cette touche sélectionne l'option de service de texte bleu.

18. Touche ARTIST

La touche Artist permet de passer directement à la liste d'artistes de la médiathèque. Si le téléviseur est

sélectionné, cette touche sélectionne l'option de services de texte vert.

19. Touche GENRE

La touche Genre permet de passer directement à la liste de genres de la médiathèque. Si le téléviseur est sélectionné, cette touche sélectionne l'option de services de texte jaune.

20. Touches NUMERIQUES (0 à 9)

Les touches numériques permettent d'effectuer les opérations suivantes :

• Lorsque vous parcourez une liste de pistes, ces touches permettent de spécifier une piste pour la lecture.
• Dans la médiathèque, vous pouvez passer directement à un élément de liste commençant par l'une des lettres indiquées au-dessus des touches.
• En mode de saisie de texte, ces touches servent de pavé alphanumérique (comme sur un téléphone portable).

Si le téléviseur est sélectionné, les touches numériques permettent de sélectionner une chaîne.

21→ Touche RANDOM (DELETE)

Cette touche permet d'effectuer les opérations suivantes :

• Pendant la lecture, elle permet d'activer la lecture aléatoire sur Music Server.
• En mode de saisie de texte, elle permet d'effacer des caractères.

Si le téléviseur est sélectionné, elle règle la chaîne sur l'entrée AV.

22 Touche REPEAT (CAPS)

Cette touche permet d'effectuer les opérations suivantes :

- Pendant la lecture, elle permet d'activer la lecture en boucle sur Music Server.

- En mode de saisie de texte, elle permet d'activer et de désactiver les majuscules.

Si le téléviseur est sélectionné, elle permet de passer de la sélection de chaînes à un chiffre à la sélection de chaînes à deux chiffres, et vice versa.

23 ■ Touche d'ARRET

Cette touche interrompt la lecture au niveau de la sortie sélectionnée sur Music Server.

24▶ Touche de LECTURE

Cette touche permet de relancer la lecture au niveau de la sortie sélectionnée sur Music Server.

25□ Touche d'ENREGISTREMENT

Cette touche est une touche d'action. Sur certains écrans de menu, elle permet de lancer un enregistrement, soit à partir du CD qui se trouve dans l'unité, soit à partir des connecteurs d'entrée. Cette touche sert également à gérer les listes de lecture en permettant la création de nouvelles listes ou l'ajout de pistes dans une liste existante.

26. Touche

Pendant la lecture, appuyez brièvement sur la touche pour redémarrer la lecture au début de la piste suivante. Maintenez la touche enfoncée pendant un certain temps pour effectuer une avance rapide.

27. Touchel

Pendant la lecture, appuyez brièvement sur la touche pour redémarrer la lecture au début de la piste en cours. Appuyez brièvement une seconde fois pour retourner au début de la piste précédente. Maintenez la touche enfoncée pendant un certain temps pour effectuer un retour rapide.

28JI Touche PAUSE

Appuyez sur la touche Pause pour interrompre la lecture momentanément.

CONFIGURATION DE LA TELECOMMANDE POUR UTILISATION AVEC D'AUTRES DISPOSITIFS

Les dispositifs TV et Amp de la télécommande de Music Server peuvent être configurés séparément pour permettre l'utilisation à distance de toute une gamme de téléviseurs et d'amplificateurs de marque connue.

Pour configurer la télécommande en vue d'une utilisation avec un téléviseur

• Appuyez simultanément sur les touches TV eSelect et maintenez-les enfoncées pendant une seconde.
  La touche TV s'allume pendant 20 secondes. La configuration doit être réalisée pendant cette durée.
• Entrez le code numérique de 3 chiffres correspondant au fabricant du téléviseur (consultez la liste de l'annexe A).
• Appuyez à nouveau sur la touche TV.

La touche TV clignote deux fois pour indiquer que la configuration a été acceptée. Si elle ne clignote pas, recommencer la configuration en veillant à bien saisir le numéro indiqué dans la liste. Si le téléviseur est allumé pendant la configuration, la saisie du bon code le met en veille.

Pour configurer la télécommande en vue d'une utilisation avec un amplificateur

• Appuyez simultanément sur les touches AmpéSelect et maintenez-les enfoncées pendant une seconde.
  La touche Amp s'allume pendant 20 secondes. La configuration doit être réalisée pendant cette durée.
• Entrez le code numérique de 3 chiffres correspondant au fabricant de l'amplificateur (consultez la liste de l'annexe A).
• Appuyez à nouveau sur la touche Amp.

La touche Amp clignote deux fois pour indiquer que la configuration a été acceptée. Si elle ne clignote pas, recommencer la configuration en veillant à bien saisir le numéro indiqué dans la liste. Si l'amplificateur est allumé pendant la configuration, la saisie du bon code le met en veille.

Réaffectation de la commande de volume lors de l'utilisation de Music Server.

Si le paramètre de volume de Music Server est réglé sur fixe, les touches et Mute ne fonctionnent pas (pour plus d'informations sur les paramètres de sortie de volume, consultez le chapitre Paramètres avancés, à la page 24). Ces touches peuvent donc être configurées pour permettre le contrôle du volume de l'amplificateur lorsque le dispositif HDD Audio est sélectionné. Pour reconfigurer ces touches :

• Assurez-vous que le dispositif Amp est correctement configuré pour une utilisation avec un amplificateur (voir ci-dessus).
• Appuyez simultanément sur les touches HDD Audio et ✓Select et maintenez-les enfoncées pendant 1 seconde.

La touche HDD Audio s'allume pendant 20 secondes. La configuration doit être réalisée pendant cette durée.

• Appuyez sur la touche ✗ Mute.
- Appuyez sur la touche ▲ +.
- Appuyez sur la touche du dispositif Amp.

La touche du dispositif HDD Audio clignote deux fois pour indiquer que la configuration a été acceptée. Si elle ne clignote pas, recommencez la configuration, en veillant à bien appuyer sur les touches, dans l'ordre indiqué. Les touches

et Mute contrôlent désormais l'amplificateur lorsque le dispositif HDD Audio est sélectionné.

Pour appliquer aux touches et Mute leur configuration d'origine, répétez la procédure indiquée ci-dessus, en appuyant sur la touche HDD Audio au lieu de la touche Amp.

Remarque : la touche HDD Audio utilise toujours le numéro de dispositif 000. Vous ne devriez jamais avoir à modifier ce numéro pour une utilisation normale.

CONNEXION DE MUSIC SERVER

Remarque : n'effectuez aucune connexion à Music Server lorsque le dispositif est sous tension.

• Connectez le câble téléphonique fourni à une prise de téléphone analogique standard. Connectez l'autre extrémité du câble à la prise marquée Modem sur le panneau arrière de Music Server.
• Connectez l'extrémité rouge du câble audio fourni à la prise Analogue Audio Out 1 du panneau arrière de Music Server. Connectez l'extrémité blanche adjacente à la prise Analogue Audio Out 1 blanche de Music Server. Connectez l'autre extrémité du câble aux entrées AUX ou CD de l'amplificateur.
• Connectez l'extrémité jaune du câble TV fourni à la prise de sortie Video 1 Out jaune de Music Server. Dans le cas d'un câble de télévision européen*, connectez l'extrémité Péritel à la prise ext. 1 ou 2 du panneau arrière du téléviseur. Dans le cas d'un câble de télévision non européen, connectez l'extrémité jaune à l'entrée vidéo située sur le panneau arrière du téléviseur.
• Connectez le cordon d'alimentation fourni à une prise secteur.
• Allumez le téléviseur. Sélectionnez la chaîne vidéo appropriée afin d'afficher l'interface utilisateur TV Music Server.
  * Pour la connexion Péritel, les fiches rouge et noire ne sont pas requises.

ACTIVATION ET DESACTIVATION

Music Server dispose de deux modes d'économie d'énergie, disponibles à partir de la touche POWER/Standby du panneau avant et de la touche de la télécommande.

Si vous n'utilisez pas Music Server, il est vivement recommandé d'activer l'un de ces deux modes.

Mode Veille

Le mode Veille doit être utilisé lorsque Music Server ne fonctionne pas pendant une courte période. L'activation de ce mode ne prend que quelques secondes. Il suffit également de quelques secondes seulement pour allumer l'unité. Ne mettez pas Music Server hors tension lorsque ce mode est activé.

Mode Arrêt

Le mode Arrêt doit être utilisé lorsque Music Server ne fonctionne pas d'un jour à l'autre (ou pendant plusieurs jours). L'activation de ce mode nécessite plus de temps. Il est possible que vous deviez attendre quelques minutes pour que l'unité s'allume à partir de ce mode. Lorsque l'unité est en mode arrêt, elle consomme très peu d'énergie. Vous pouvez mettre Music Server hors tension en toute sécurité lorsque ce mode est activé.

Pour activer le mode Veille ou Arrêt

- Appuyez sur la touche POWER/Standby du panneau avant ou sur la touche Standby de la télécommande.

L'écran suivant s'affiche :

Bibliothèque Albums Artistes Genres Listes de lecture Modifier des albums Modifier des listes de lec ? Voulez-vous passer en mode Veille ou Arrêt? × Annuler i Arrêt √ Veille

Le panneau avant affiche :

Effectuez l'une des opérations suivantes :

- Appuyez sur la touche d'action Stby du panneau avant ou sur la toucheSelect de la télécommande pour passer en mode veille.

Après un bref instant, l'écran de télévision affiche :

marantz L'unité est en mode veille Appuyez sur Standby depuis l'unité ou la télécommande pour redémarrer

ou

- Appuyez sur la touche d'action Off du panneau avant ou sur la touche i de la télécommande pour passer en mode arrêt.

Après un bref instant, l'écran de télévision et le panneau avant s'éteignent.

Pour allumer l'unité à partir du mode Veille ou Arrêt

- Appuyez sur la touche POWER/Standby du panneau avant ou sur la touche Standby de la télécommande.

AFFICHAGES DE L'ECRAN DE TELEVISION ET DU PANNEAU AVANT

L'illustration suivante indique les caractéristiques de l'interface de Music Server, telles qu'affichées sur l'écran de télévision et sur le panneau avant :

Selectionner un album Ibiza - CD2 - Paul Oakenfold In Our Gun - Gomez Nights in the Tractor Beam - Broken Fa Origin of Symmetry - Muse Pithecanthropus Erectus - Charles Mingus Right On! Vol.2 - Various Artists Simple Things - Zero 7 Retour > Ouvrir > Infos > Live xiva

Select Album 014 ^ >Simple Things ✓ Zero 7 Menu >Open i ✓Play

1. Titre de l'écran affiché.
2. Titre deda sélection miscearsabbliance sur l'écran de télévision.
3. Indique que vous pouvez utiliser les touches^ orV pour parcourir la liste de menus vers le bas ou vers le haut.
4. Indique que vous pouvez appuyer sur la touche> pour afficher ce qui se trouve dans l'élément sélectionné (pistes d'un album ou albums d'un artiste ou d'un genre particulier).
5. Touches d'action disponibles à partir du menu affiché pour effectuer une sélection ou parcourir le menu.

UTILISATION DES TOUCHES D'ACTION DE MUSIC SERVER

Le panneau avant de Music Server dispose de quatre touches d'action, situées sous l'affichage principal. La fonction de ces touches varie en fonction du menu affiché. Les fonctions disponibles sont indiquées dans la partie inférieure de l'affichage du panneau avant. Dans le menu suivant, par exemple, les fonctions Menu, Ouvrir (Open), Infos et Lire (Play) sont disponibles à partir des touches correspondantes:

Select Album 014 ^ >Debut ✓ Björk Menu >Open i ✓Play

Un symbole, situé à côté de chaque option, indique l'endroit où les touches de la télécommande de Music Server peuvent être utilisées à la place des touches d'action. Par défaut :

• i correspond à une action information.
• correspond à l'action annuler.
- √ correspond à l'action sélectionner.

L'écran de télévision affiche également ces actions, ainsi que d'autres actions disponibles sur la télécommande Music Server. Dans l'exemple précédent, l'écran de télévision affiche :

Sélectionner un album Ibiza - CD2 - Paul Oakenfold In Our Gun - Gomez Nights in the Tractor Beam - Broken Fa ... Origin of Symmetry - Muse Pithecanthropus Erectus - Charles Mingus Right On! Vol.2 - Various Artists Simple Things - Zero 7 < Retour > Ouvir i Infos ✓ Live marantz Xiva

ICÔNES D'ETAT MUSIC SERVER

L'écran de télévision indique l'état de Music Server à l'aide des icônes suivantes :

1 2 3 4 5 6 7

1. Indique l'emplacement qui contrôle à distance l'interface utilisateur TV. La barre, sur la droite, indique le temps restant à l'utilisateur avant que l'interface TV ne soit disponible aux autres utilisateurs. Un cercle vert indique la réception de données infrarouges provenant de l'emplacement de contrôle. Un cercle rouge indique la réception de données infrarouges provenant d'un autre emplacement. Un cercle jaune indique la réception de données infrarouges et qu'aucune mise à jour n'est nécessaire sur l'interface utilisateur TV. Ces données seront rejetées jusqu'à ce que l'interface redevienne disponible. Pour plus d'informations sur l'utilisation de Music Server dans un environnement multipièce, consultez le chapitre Utilisation de Music Server dans un environnement multipièce, à la page 26.

2. Indique la sortie contrôlée par l'interface utilisateur.

3. Indique le statut de lecture de la sortie sélectionnée (lecture, arrêt ou pause, par exemple).
4. Indique si la lecture en boucle est activée pour la sortie sélectionnée.
5. Indique si la lecture aléatoire est activée pour la sortie sélectionnée.
6. Lorsque le combiné est décroché, l'unité est en ligne. Lorsque qu'il est raccroché, l'unité est hors ligne.
7. Indique qu'un CD se trouve sur le plateau.

INSCRIPTION DE MUSIC SERVER

Avant d'utiliser Music Server, vous devez inscrire votre achat. Ceci permet de bénéficier d'un support technique, ainsi que de mises à niveau logicielles.

Pour inscrire Music Server

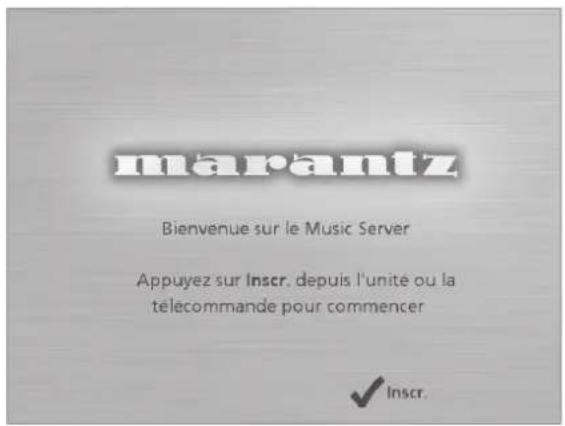

- Lorsque l'écran d'accueil s'affiche pour la première fois, appuyez sur la touche Select de la télécommande ou sur la touche d'action Regstr du panneau avant.

marantz Bienvenue sur le Music Server Appuyez sur Inscr. depuis l'unite ou la telecommande pour commencer ✓ Inscr.

L'écran d'inscription suivant s'affiche :

macromia Inscription Inscrivez votre Music Server. L'inscription de votre Music Server vous permettra : ✓ de recevoir un support technique rapide ✓ d'obtenir les mises à jour de produits. ✗ Annuler ✓ Cont. mua xiva

Ces informations s'affichent également sur le panneau avant.

- Appuyez sur la toucheSelect de la télécommande ou sur la touche d'action Cont. du panneau avant afin d'afficher le premier écran d'inscription.

Nom > Nom : Adresse: Veuillez indiquer votre nom (Obligatoire): Jean ← a b c d e f g h i j k l m n o p q r s t u v w x y z b. esp 1 2 3 4 5 6 7 8 9 0 - / ( ) . Ⓞ * , ? ! & : ; " ' % Entrez le texte à l'aide des touches numériques de la telecommande ou utilisez les touches de déplacement et la touche √Select pour choisir un caractère dans la grille × Préc. i Suiv. Xiva

Pour utiliser le pavé alphanumérique

Au cours de l'inscription, vous devrez saisir votre nom et votre adresse dans Music Server. Vous pouvez le faire à l'aide des touches suivantes de la télécommande :

Action Fonctionnement

Saisir du texte	Utilisez le pavé alphanumérique de la télécommande. Pour saisir un S, par exemple, appuyez quatre fois sur la touche 7.
Alterner entre les majuscules et les minuscules	Appuyez sur la toucheCAPSde la télécommande ou sur la touche d'action correspondante.
Saisir un espace	Appuyez sur la touche0.
Effacer une erreur	Appuyez sur la toucheDELETEde la télécommande.
Déplacer le curseur au sein du texte	Appuyez sur la touche<ou>.

Vous pouvez également utiliser la grille alphanumérique intégrée pour saisir vos coordonnées.

• Appuyez sur la toucheV pour placer le curseur sur la grille, puis utilisez les touches< ,> ,V et∧ pour mettre les caractères en surbrillance. Appuyez ensuite sur la toucheSelect pour les sélectionner.
• Utilisez la touche\ plusieurs fois pour replacer le curseur dans la zone de saisie de texte et retourner au mode de saisie de texte standard.

Lorsque vous avez terminé de saisir vos données :

- Appuyez sur la touche d'action Suivant (Next) du panneau avant ou sur la touche i de la télécommande.

Une fois que vous avez saisi votre nom et votre adresse, le système vous demande de sélectionner votre pays :

Pays Ville : Paris Département : Code postal : 680000 N° de téléphone : 3-485-73957-375 Adresse de messagerie : [e-mail] > Pays : Veuillez choisir votre pays dans la liste ci-dessous Etats-Unis Royaume-Uni France X Prec. ✓ Select. xiva

- Appuyez sur la touche ^∧ ou ^∨ pour mettre votre pays en surbrillance, puis appuyez sur la touche d'action ^∨ du panneau avant ou sur la touche ^∈elect de la télécommande.

Pour connecter Music Server à un compte Internet

La série d'écrans suivante vous aide à connecter Music Server à Internet.

- Appuyez sur la touche d'action Cont du panneau avant ou sur la touchSelect de la télécommande.

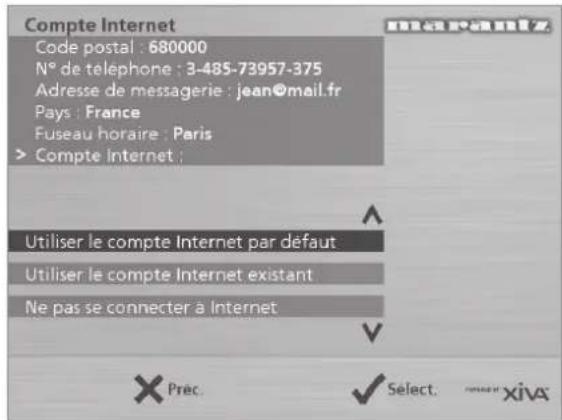

L'écran suivant permet alors de choisir l'option de connexion à Internet :

Compte Internet Code postal : 680000 N° de téléphone : 3-485-73957-375 Adresse de messagerie : [e-mail] Pays : France Fuseau horaire : Paris > Compte Internet : Utiliser le compte Internet par default Utiliser le compte Internet existant Ne pas se connecter à Internet × Prec. ✓ Select. xiva

- Appuyez sur la toucheV ouA pour sélectionner l'une des options suivantes :

1. Utiliser le compte Internet par défaut

Music Server se connectera à l'aide du compte Internet préinstallé correspondant à votre pays.

Remarque : il n'existe peut-être aucun compte Internet par défaut pour votre pays.

2. Utiliser le compte Internet existant

Si vous utilisez déjà un ordinateur pour vous connecter à Internet par le biais d'une ligne téléphonique et que vous possédez un compte Internet, vous avez la possibilité d'utiliser ces détails de compte pour la connexion de Music Server. Si vous ne connaissez pas votre nom d'utilisateur, votre mot de passe ou le numéro de téléphone de votre compte Internet, il est possible que vous les retrouviez à l'aide des paramètres de votre ordinateur. Dans le cas contraire, contactez votre fournisseur d'accès Internet.

Remarque : les comptes AOL et Compuserve ne sont pas actuellement pris en charge.

3. Ne pas se connecter à Internet

Utilisez cette option si vous ne disposez d'aucune ligne téléphonique (vous pourrez configurer une connexion ultérieurement).

• Appuyez sur la touche d'action√ du panneau avant ou sur la toucheSelect de la télécommande pour sélectionner l'option de votre choix.
• Si vous avez sélectionné l'option Utiliser le compte Internet par défaut, lisez les termes et conditions, puis appuyez sur la touche d'action Acceptor (Accept) du panneau avant ou sur la toucheSelect de la télécommande pour continuer.
• Si vous avez sélectionné l'option Utiliser le compte Internet existant, suivez les instructions qui s'affichent à l'écran pour la saisie de votre nom d'utilisateur de compte, de votre mot de passe et du numéro de téléphone de votre fournisseur Internet.

Music Server tente alors de se connecter à Internet pour envoyer vos détails d'inscription à Marantz.

Inscription en ligne Connectez votre Music Server à une prise telephonique et appuyez sur Inscr. pour continuer. < Retour X + Tard i Infos ✓ Inscr. xiva

Vérifiez auparavant que vous avez connecté Music Server à une ligne téléphonique à l'aide du câble fourni.

- Appuyez sur la touche d'action Inscr. (Registr) du panneau avant ou sur la toucheSelect de la télécommande.

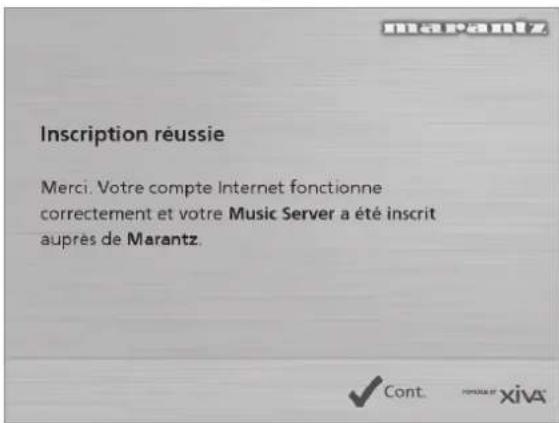

L'écran suivant confirme l'inscription de Music Server et le bon fonctionnement du compte Internet.

Inscription réussie Merci. Votre compte Internet fonctionne correctement et votre Music Server a été inscrit auprès de Marantz.

- Appuyez sur la touche d'action Cont du panneau avant ou sur la toucheSelect de la télécommande pour continuer.

L'inscription est terminée et le Menu principal s'affiche. Si Music Server est incapable de se connecter à Internet, vous recevrez des instructions supplémentaires.

MENU PRINCIPAL DE MUSIC SERVER

Pour afficher le Menu principal à tout moment, au cours d'une utilisation standard :

• Appuyez sur la touche d'action menu

Le Menu principal s'affiche sur l'écran de télévision et sur le panneau avant.

Menu principal Médiathèque - Lire et modifier la ... CD - Enregistrer ou lire depuis un CD Paramètres - Définir l'unité Select...

Pour sélectionner une option dans le Menu principal

- Appuyez sur la touche∧ ou∨ du panneau avant ou de la télécommande de Music Server pour passer d'une option à l'autre.

L'option actuelle apparaît en surbrillance.

- Appuyez sur la touche√ Select. pour sélectionner l'option actuelle.

Les options disponibles sont les suivantes :

Option Description

Inscription	Etablit une connexion Internet et inscrit Music Server auprès de Marantz.
Médiathèque	Permet de sélectionner la musique par album, artiste, genre ou liste de lecture. Vous pouvez également modifier le nom de la musique stockée sur le disque dur.
CD	Permet de lire un CD ou d'enregistrer de la musique sur le disque dur.
Paramètres	Permet de configurer les paramètres de Music Server.
Connexion	Cette option est disponible si votre médiathèque contient des CD qui attendent de récupérer des informations dans la base de données de CD Internet.

Des informations supplémentaires sur ces fonctions sont disponibles dans les chapitres suivants.

Music Server permet d'enregistrer des morceaux de musique à partir de CD et de les placer dans la médiathèque qui se trouve sur le disque dur. Ce serveur intègre un modem lui permettant de se connecter à Internet par l'intermédiaire d'une ligne téléphonique classique. Si vous vous connectez à Internet, Music Server analyse automatiquement la base de données de CD Internet lorsque vous enregistrez un CD et téléchargé le titre de l'album et des chansons, ainsi que le nom de l'artiste et le genre musical. Si vous n'êtes pas connecté à Internet, vous devrez entrer ces informations manuellement.

ENREGISTREMENT A PARTIR D'UN CD

• Appuyez sur la touche OPEN/CLOSE, située sur le panneau avant, pour faire sortir le plateau CD.
• Posez un CD sur le plateau.
• Appuyez de nouveau sur la touche OPEN/CLOSE du panneau avant.

L'invite suivante s'affiche automatiquement :

Médiathèque Albums Artistes Genres Listes de lecture Modifier des albums Modifier des listes de lec CD détecté. Enregistrer ou Lire ? × Annuler ○ Enreg. ✓ Lire

- Appuyez sur la touche d'action Enreg. (Rec) pour enregistrer l'album sur le disque dur.

Remarque : si le plateau contient déjà un CD, sélectionnez l'option CD dans le Menu principal pour afficher le contenu du disque. Appuyez sur Enr. CD (Rec. CD) pour commencer l'enregistrement.

L'écran suivant propose deux options : l'enregistrement intégral du CD (en appuyant sur une seule touche) ou un enregistrement personnalisé (permettant de sélectionner les pistes à enregistrer ainsi que la qualité d'enregistrement).

Selectionner une piste CD Album 14 - Artist 119 1. Track 1 2. Track 2 3. Track 3 4. Track 4 5. Track 5 6. Track 6 7. Track 7 ? Sélectionnez Enregistrement auto ou Enregistrement perso. × Annuler i Perso ✓ Auto

Réalisation d'un enregistrement automatique (à l'aide d'une seule touche)

- Appuyez sur la touche√ Auto.

Si vous choisissez l'enregistrement automatique, le serveur recherche automatiquement les informations concernant l'album et l'artiste dans une base de données de CD Internet et enregistre toutes les chansons figurant sur l'album.

La qualité de l'enregistrement est indiquée dans la section Qualité d'enregistrement du menu Paramètres. Pour plus d'informations sur ce menu, consultez le chapitre Paramètres avancés, à la page 24.

Dès que l'enregistrement commence, Music Server se connecte à Internet pour extraire les informations concernant le CD.

Enregistrement du CD CD : Album 7 Durée restante : Au cours de l'enregistrem peut que l'interface TV de Music Server mette un ce réagir. Extraction des infos concernant le CD depuis gracenote cddb. Veuillez patienter... Annuler Masquer

Une fois la recherche terminée, un message de confirmation vous informe que le CD a été trouvé.

• Appuyez sur la touche √ OK pour continuer.

L'écran suivant indique la progression de l'enregistrement :

Enregistrement du CD CD : Album 7 Durée restante : Moins d'une minute Au cours de l'enregistrement, il se peut que l'interface TV de votre Music Server mette un certain temps à réagir. × Masquer ✓ Arrêter Xiva

Vous pouvez annuler l'enregistrement à tout moment en appuyant sur la touche √ Arrêter (Stop).

Une fois l'enregistrement terminé, l'écran suivant s'affiche et indique le nombre de pistes enregistrées.

Enregistrement du CD CD : Album 7 Durée restante : Moin Au cours de l'enregistrem peut que l'interface TV de Music Server mette un ce réagir. Enregistrement CD terminé. 3 pistes enregistrées. OK

Réalisation d'un enregistrement personnalisé

L'option d'enregistrement personnalisé permet de choisir les morceaux à enregistrer et la qualité audio. Elle vous permet également d'entrer manuellement des informations concernant l'album.

Pour réaliser un enregistrement personnalisé :

- Choisissez i Perso (Custom) lorsque le message Veuillez sélectionner Enregistrement auto ou Enregistrement perso s'affiche.

Une série d'écrans permet de spécifier chaque option d'enregistrement.

Pistes

Le menu Pistes permet de spécifier les pistes à enregistrer.

Selectionner les pistes à enregistrer > Pistes: Qualité d'enregistrement: Titre de l'album: Nom de l'artiste: Genre: ✓ 1. Track 1 ✓ 2. Track 2 ✓ 3. Track 3 < Retour ✗ Aucune i Suiv. ✓ Select. xiva

Par défaut, toutes les pistes sont sélectionnées, comme l'indique le symbole√, situé en regard du numéro de piste.

• Appuyez sur la touche√ Sélect. pour désélectionner ou sélectionner la piste en surbrillance.
• Appuyez sur les touches ou pour faire défiler les pistes.
• Appuyez sur la touche d'action ✗ Aucune/Tout (All/None) pour désélectionner ou sélectionner toutes les pistes, selon le cas.

Une fois les pistes à enregistrer spécifiées :

• Appuyez sur la touche i Suiv. (Next).

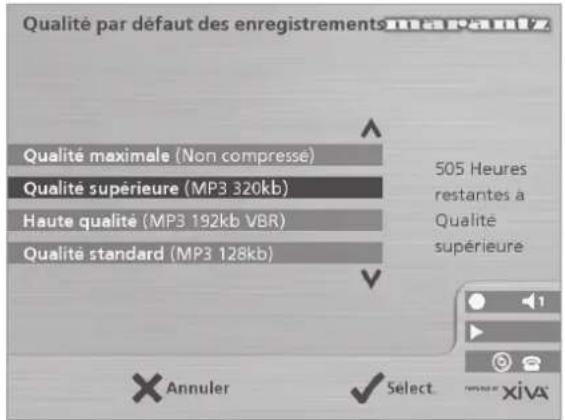

Qualité d'enregistrement

Le menu Qualité d'enregistrement permet de spécifier la qualité de l'enregistrement:

...ectionnez la qualité d'enregistrement Pistes: > Qualité d'enregistrement: Titre de l'album: Nom de l'artiste: Genre: Qualité maximale Non compressé Qualité supérieure MP3 320kb Haute qualité MP3 192kb VBR 504 Heures restantes à Qualité supérieure Préc. ✓ Select.

- Utilisez les touches ou pour choisir entre Maximale (aucune compression) ou l'une des options de compression MP3.

Remarque : les options de qualité élevée monopolisent davantage d'espace sur le disque dur ; vous ne pourrez donc pas enregistrer autant de CD.

Quelle que soit l'option choisie, l'écran indique le temps d'enregistrement restant correspondant à la qualité d'enregistrement spécifiée.

- Appuyez sur √ Sélect. pour confirmer la sélection. Informations sur le CD

L'écran Informations sur le CD permet de choisir le mode de saisie du nom de l'album et de l'artiste, ainsi que du genre et du titre des morceaux :

Saisie les informations sur le CD Pistes: Qualité d'enregistrement: Titre de l'album: Nom de l'artiste: Genre: Sélectionner une méthode de saisie des infos sur le CD Saisie automatique maintenant > Saisie manuelle maintenant Saisie des informations plus tard × Préc. Enreg. xiva

Si vous sélectionnez l'option Saisie des informations plus tard, vous pourrez télécharger ultérieurement les informations concernant tous les CD que vous avez enregistrés en choisissant l'option Obtenir les informations sur le CD du menu Médiathèque.

Si vous sélectionnez l'option Saisie manuelle maintenant, une série de messages vous invite à entrer le nom de l'album, celui de l'artiste, ainsi que le titre des chansons:

Saisissez le titre de l'album Pistes: Qualité d'enregistrement Saisissez le titre de l'album: Album 2 ← a b c d e f g h i j k l m n o p q r s t u v w x y z b. esp 1 2 3 4 5 6 7 8 9 0 - / ( ) . * * , ? ! & : ; " ' % Entrez le texte à l'aide des touches numériques de la telécommande ou utilisez les touches de déplacement et la touche √Select pour choisir un caractère dans la grille. × Préc. i Suiv.

- Modifiez le nom de l'album et de l'artiste à l'aide des touches alphanumériques de la télécommande de Music Server ou à l'aide la grille de texte du panneau avant.

Pour plus d'informations sur la saisie et la modification des noms, consultez le chapitre Saisie et modification de noms, à la page 22.

Une fois le nom de l'album et celui de l'artiste saisis, vous êtes invité à sélectionner le genre musical :

• Pour ce faire, utilisez les touchesA etV.
- Appuyez sur√ Sélect. pour confirmer la sélection.

Vous êtes ensuite invité à saisir le titre des chansons.

- Modifiez chaque titre de la façon habituelle et appuyez sur la touche i Suiv. (Next) pour passer au titre suivant.

- Une fois tous les titres spécifiés, l'enregistrement commence automatiquement.

Si vous sélectionnez l'option Saisie automatique maintenant, Music Server essaie de se connecter à Internet afin d'extraire les informations propres au CD. Une fois connecté, vous recevrez un message indiquant que la recherche est terminée. Pour plus d'informations sur la configuration de la connexion Internet, consultez le chapitre Inscription de Music Server, à la page 12.

Si vous ne possédez pas de connexion Internet, ou si le CD n'est pas répertorié dans la base de données, le système lui attribue un nom par défaut, tel que Album 35, Artiste 21 et Piste 1, Piste 2, etc., et l'option Genre indique Hors catégorie.

Prise en charge du CD-Text

Si le CD que vous avez inséré contient des informations textuelles, Music Server les utilise pour cataloguer le CD de façon appropriée.

Ecouter de la musique tout en enregistrant un CD

Vous pouvez écouter de la musique depuis la médiathèque tout en enregistrant un CD.

• Si vous étiez déjà en train d'écouter de la musique, appuyez sur la touche d'action Sortie pour réafficher les informations concernant la piste en cours de lecture.
• Si vous n'étiez pas en train d'écouter de la musique depuis la médiathèque ou si vous désirez écouter autre chose, appuyez sur la touche menu de la télécommande de Music Server et sélectionnez un autre titre.

Pour plus d'informations sur la sélection de musique, consultez le chapitre Lecture de musique, à la page 17. Vous pouvez à tout moment suivre la progression de l'enregistrement en sélectionnant CD dans le Menu Principal.

Remarque : il se peut que l'enregistrement provoque un certain ralentissement au niveau du rafraîchissement de l'écran de télévision.

LECTURE DE MUSIQUE

Ce chapitre explique comment lire de la musique sur Music Server. Il explique également les différentes façons de rechercher une piste spécifique.

LECTURE DEPUIS LA MÉDIATHÈQUE

• Affichez le Menu principal en appuyant sur la touche d'action menu de la télécommande de Music Server.
• Si nécessaire, appuyez sur les touches ou pour sélectionner Médiathèque.
• Appuyez sur la touche √ Sélect.

Le menu Médiathèque s'affiche. Ce menu permet de parcourir votre collection musicale.

Médiatheque Albums > Artistes Genres Listes de lecture Modifier des albums Modifier des listes de lecture Retour Select. xiva

Option Description

Albums	Affiche la liste des albums de la médiathèque, classés par ordre alphabétique.
Artistes	Affiche le contenu de la médiathèque, classé par nom d'artiste.
Genres	Affiche le contenu de la médiathèque, classé par genre.
Liste de lecture	Affiche l'ensemble des listes de lecture personnalisées.
Modifier un album	Permet de modifier les titres d'albums, les noms d'artistes, les genres ou les noms de pistes stockés dans la médiathèque.

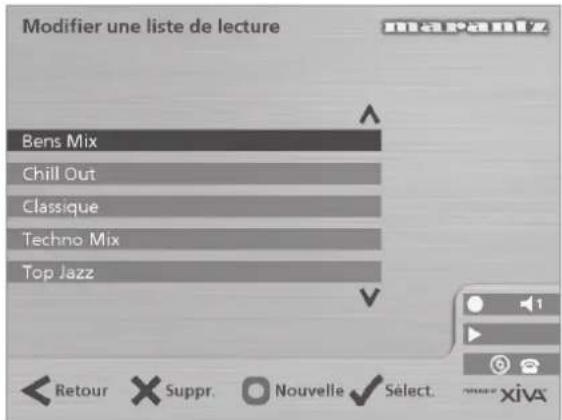

Modifier une liste de lecture	Permet de créer et de modifier des listes de lecture personnalisées.

Vous pouvez également afficher le contenu d'une catégorie particulière en appuyant sur la touche ALBUM, ARTIST, GENRE ou PLAYLIST de la télécommande de Music Server.

Pour parcourir la médiathèque par album

Effectuez l'une des opérations suivantes :

• Utilisez les touches ou , si nécessaire, pour sélectionner l'option Albums du menu Médiathèque.
• Appuyez sur √ Sélect. pour confirmer la sélection. ou
• Appuyez sur la touche ALBUM de la télécommande de Music Server.

L'affichage du panneau avant et l'écran de télévision répertorient tous deux les albums disponibles dans la médiathèque.

Sélectionner un album Ibiza - CD1 - Paul Oakenfold Ibiza - CD2 - Paul Oakenfold In Our Gun - Gomez Nights in the Tractor Beam - Broken Fa ... Pithecanthropus Erectus - Charles Mingus Right On! Vol.2 - Various Artists Simple Things - Zero 7 < Retour > Ouvir i Infos ✓ Lire maraantz Xiva

- Appuyez sur les touches ou pour faire défiler les albums, ou appuyez sur la lettre correspondante de la télécommande de Music Server pour passer directement à l'album concerné dans la liste.

Pour lire l'intégralité de l'album :

- Appuyez sur la touche d'action√ Lire (Play) pour lancer la lecture.

Pour sélectionner une piste spécifique au sein de l'album :

• Appuyez sur la touche> Ouvrir (Open) pour ouvrir l'album et afficher son contenu.
• Utilisez les touches ou pour faire défiler les pistes, ou appuyez sur l'une des touches du pavé alphanumérique pour passer directement au numéro de piste qui vous intéresse.
• Appuyez sur la touche d'action√ Lire (Play) pour écouter la piste sélectionnée.
• Appuyez sur la touche< pour retourner au défilement par album.

Pour parcourir la médiathèque par artiste

Effectuez l'une des opérations suivantes :

• Utilisez les touches ou , si nécessaire, pour sélectionner l'option Artistes du menu Médiathèque.
• Appuyez sur la touche d'action√ Sélect. pour confirmer la sélection.

ou

- Appuyez sur la touche ARTIST de la télécommande de Music Server.

L'affichage du panneau avant et l'écran de télévision répertorient tous deux les artistes disponibles dans la médiathèque.

Selectionner un artiste marantz Charles Mingus Chemical Brothers Goldie Gomez Groove Armada Jools Holland and his Rhythm & Blues O ... Muse Retour > Ouvir Lire xiva

Ceux-ci sont affichés par ordre alphabétique.

- Appuyez sur les touches\ ouV pour faire défiler les artistes, ou appuyez sur la lettre correspondante de la télécommande de Music Server pour passer directement à l'artiste concerné dans la liste.

Pour lire tous les albums correspondant à l'artiste sélectionné

- Appuyez sur la touche√ Lire (Play) pour lancer la lecture.

Pour lire un album particulier correspondant à l'artiste sélectionné

• Appuyez sur la touche> Ouvrir (Open) pour afficher tous les albums disponibles correspondant à l'artiste sélectionné.
• Appuyez sur les touches ou pour faire défiler les albums.

Effectuez l'une des opérations suivantes :

- Appuyez sur la touche d'action√ Lire (Play) pour écouter l'album sélectionné.

ou

- Appuyez de nouveau sur la touche> Ouvrir (Open) pour sélectionner l'une des pistes de l'album.

ou

- Appuyez sur la touche< pour retourner au défilement par artiste.

Pour parcourir la médiathèque par genre

Effectuez l'une des opérations suivantes :

• Utilisez les touches ouV, si nécessaire, pour sélectionner l'option Genres du menu Médiathèque.
• Appuyez sur √ Sélect. pour confirmer la sélection. ou
• Appuyez sur la touche GENRE de la télécommande de Music Server.

L'affichage du panneau avant et l'écran de télévision répertorient tous deux les genres disponibles dans la médiathèque.

Selectionner un genre Alternatif et Punk Blues Livre et cassettes Musique pour enfants Classique Country Données < Retour > Ouvrir ✓ Lire XIVA

- Appuyez sur les touches ou pour faire défiler les genres.

Pour lire tous les albums correspondant au genre sélectionné

- Appuyez sur la touche√ Lire (Play) pour lancer la lecture.

Pour lire un album particulier correspondant au genre sélectionné

• Appuyez sur la touche> Ouvrir (Open) pour afficher tous les albums disponibles correspondant au genre sélectionné.
• Appuyez sur les touches ou pour faire défiler les albums.

Effectuez l'une des opérations suivantes :

- Appuyez sur la touche d'action√ Lire (Play) pour écouter l'album sélectionné.

ou

- Appuyez de nouveau sur la touche> Ouvrir (Open) pour sélectionner l'une des pistes de l'album.

ou

- Appuyez sur la touche< pour retourner au défilement par genre.

Pour parcourir la médiathèque par liste de lecture

Les listes de lecture permettent de compiler vos propres sélections musicales et de les enregistrer sous le nom de votre choix (Ex.: MaxiTubes). Pour plus d'informations sur la création d'une liste de lecture, consultez Pour créer une liste de lecture, à la page 21.

Effectuez l'une des opérations suivantes :

• Utilisez les touches ou , si nécessaire, pour sélectionner l'option Listes de lecture du menu Médiathèque.
• Appuyez sur la touche d'action√ Sélect. pour confirmer la sélection.

ou

- Appuyez sur la touche PLAYLIST de la télécommande de Music Server.

L'affichage du panneau avant et l'écran de télévision répertorient tous deux les listes de lecture disponibles dans la médiathèque.

Sélectionner une liste de lecture Bens Mix Chill Out Classique Techno Mix Top Jazz < Retour > Ouvrir i Infos ✓ Lire xiva

Remarque : si vous n'avez pas encore créé de liste de lecture, la liste est vide par défaut.

• Appuyez sur les touches ou pour faire défiler les listes de lecture, ou appuyez sur la lettre correspondante de la télécommande de Music Server pour passer directement à l'élément concerné dans la liste.
  • Appuyez sur la touche√ Lire (Play) pour lancer la lecture.

Sélection directe d'éléments à l'aide de la télécommande de Music Server.

Vous pouvez sélectionner directement l'album, l'artiste, le genre ou la liste de lecture de votre choix en appuyant sur la première lettre de leur nom à l'aide du pavé alphanumérique de la télécommande de Music Server.

Pour sélectionner un album, un artiste, un genre ou une liste de lecture par nom

• Affichez le menu de la médiathèque correspondant à l'élément que vous recherchez (Sélectionner un artiste, par exemple).
• Appuyez sur la touche du pavé alphanumérique correspondant à la première lettre de l'élément que vous désirez sélectionner.

Si, par exemple, vous recherchez Santessa, appuyez sur la touche ARTIST de la télécommande pour afficher le menu Sélectionner un artiste, puis appuyez quatre fois sur la touche 7, S étant la quatrième lettre de la touche 7. Le panneau avant et l'écran de télévision affichent le premier artiste dont le nom commence par la lettre S.

Si plusieurs artistes ont un nom commençant par S, appuyez sur la toucheV pour faire défiler les noms jusqu'à ce qu'apparaisse celui de l'artiste que vous recherchez.

Pour sélectionner une piste par numéro

• Affichez la liste des pistes contenues dans l'album ou dans la liste de lecture.
• Appuyez sur la touche du pavé alphanumérique correspondant au numéro de la piste à sélectionner.

Sélection d'un album par numéro

Un numéro séquentiel est affecté à chaque album enregistré sur le disque dur de Music Server, en commençant par zéro. Si vous connaissez le numéro de l'album que vous désirez écouter, sélectionnez-le directement en entrant son numéro à l'aide des touches alphanumériques de la télécommande de Music Server.

- Appuyez sur la touche 0, puis sur le numéro de l'album.

Pour sélectionner l'album 27, par exemple, appuyez sur ALBUM,0,2,7.

Le panneau avant affiche :

Select Item Number: 027 + 0 1 2 3 4 5 6 7 × iOK

• Appuyez sur la touche d'action i OK une fois le numéro de l'album saisi.
• Appuyez une fois de plus sur la touche d'action√ Lire (Play) pour écouter l'album sélectionné.

LECTURE DEPUIS UN CD

Music Server permet de lire un CD directement, sans devoir l'enregistrer au préalable sur le disque dur.

Pour lire un CD :

• Appuyez sur la touche OPEN/CLOSE, située sur le panneau avant, pour faire sortir le plateau CD.
• Placez un CD sur le plateau, face portant des inscriptions vers le haut.
• Appuyez sur la touche OPEN/CLOSE du panneau avant.

L'invite suivante s'affiche automatiquement :

Médiathèque Albums Artistes Genres Listes de lecture Modifier des albums Modifier des listes de lec CD détecte. Enregistrer ou Lire ? × Annuler ○ Enreg. ✓ Lire

Si un CD se trouve déjà sur le plateau, vous pouvez également sélectionner l'option CD du Menu principal.

- Appuyez sur la touche d'action√ Lire (Play) pour lancer la lecture du CD.

FENETRE DE SORTIE

Dès que vous sélectionnez un élément en vue de l'écouter, l'écran suivant s'affiche :

Sortie 1 Source: Médiathèque ② Artiste: Small Faces Album: It's All Or Nothing ① Piste : 1 : Sha La La La Lee 01:00 ③ ④ ⑤ ⑥ × Masquer ✓ Afficher — XIVA

Le panneau avant affiche :

1. Indiqueteltitredelealbumm.
2. Indique le nom de l'artiste.
3. Indique le nom de la piste en cours de lecture.
4. Affiche soit la durée de la piste, soit le temps restant sur celle-ci.
5. Indique que la fonction de lecture aléatoire est activée.
6. Indique que la fonction de lecture en boucle est activée.
7. Indique que l'unité procède à la lecture d'un élément provenant de la médiathèque du disque dur.

Vous pouvez afficher l'écran de sortie à tout moment en appuyant sur la touche ▶ Output. Vous pouvez également utiliser cette touche pour sélectionner une sortie différente sur Music Server. Pour plus d'informations, consultez le chapitre Utilisation de Music Server dans un environnement multipièce, à la page 26.

Pour modifier les informations affichées

Vous pouvez décider des informations à afficher sur l'écran de télévision et sur l'affichage du panneau avant pendant la lecture.

- Appuyez sur la touche d'action√ Afficher (Disp) pour choisir parmi l'une des quatre options suivantes :

Nom de la piste, numéro de la piste et temps écoulé pour la piste en cours :

Out. 1 ▶ Playing 0‡ (Sittin' on)The... [4] 01:26 Menu XHide ✓Disp

Nom de la piste, numéro de la piste et temps restant pour la piste en cours :

Out. 1 ▶ Playing 0# (Sittin' on)The... [4] -01:26 Menu XHide ✓Disp

Nom de l'album et nom de la piste :

Out. 1 ▶ Playing 0‡ Classic Soul Vol.1 (Sittin' on)The... Menu XHide ✓Disp

Nom de l'artiste et nom de la piste :

Que vous écoutiez de la musique à partir de la médiathèque ou à partir d'un CD, vous pouvez interrompre momentanément, arrêter ou reprendre la lecture à tout moment, ainsi que rechercher ou ignorer certaines pistes.

Pour interrompre la lecture momentanément

- Appuyezus la touchell du panneau avant ou de la télécommande de Music Server.

Pour arrêter la lecture

- Appuyez sur la touche du panneau avant ou de la télécommande de Music Server.

Pour reprendre la lecture

- Appuyez sur la touche du panneau avant ou de la télécommande de Music Server.

Pour écouter la piste suivante ou précédente

- Appuyez sur la touche ou du panneau avant ou de la télécommande de Music Server.

Lorsque vous faites défiler les pistes, le panneau avant indique le numéro de chacune d'entre elles.

Pour rechercher une partie de piste précise

- Appuyez sur la touche « ou » du panneau avant ou de la télécommande de Music Server et maintenez-la enfoncée.

La lecture reprend à l'emplacement atteint dès que vous relâchez la touche.

Lecture aléatoire et lecture en boucle

Music Server permet d'écouter des albums, des artistes, des genres ou des listes de lecture dans un ordre aléatoire afin d'apporter un peu de variété à vos sélections musicales. Vous pouvez également écouter une sélection en boucle.

Pour lire la sélection actuelle dans un ordre aléatoire

- Appuyez sur la touche→ de la télécommande de Music Server.

Appuyez de nouveau sur la touche→ pour désactiver la fonction de lecture aléatoire.

Pour lire en boucle la sélection actuelle

- Appuyez sur la touche 📋 de la télécommande de Music Server.

Appuyez de nouveau sur la touche pour désactiver la fonction de lecture en boucle.

Le panneau avant et l'écran de télévision indiquent que la lecture aléatoire et la lecture en boucle sont activées.

CLASSEMENT DE VOTRE COLLECTION MUSICALE

Ce chapitre décrit les fonctions intégrées à Music Server et destinées à simplifier le classement de vos titres musicaux dans la médiathèque. Il explique notamment comment créer des listes de lecture contenant vos morceaux préférés, comment supprimer des albums ou des pistes que vous ne souhaitez plus garder et comment attribuer des noms aux albums, aux pistes et aux artistes. UTILISATION DES LISTES DE LECTURE

Music Server permet de créer vos propres compilations, appelées listes de lecture, et de leur donner un nom. Vous pouvez, par exemple, sélectionner vos airs préférés (issus de différents albums) et les regrouper au sein d'une liste de lecture que vous allez appeler MaxiTubes. Vous pouvez ensuite écouter ces airs en sélectionnant la liste de lecture appropriée dans le menu Sélectionner une liste de lecture.

Pour créer une liste de lecture

• Affichez le Menu principal en appuyant sur la touche de la télécommande de Music Server.
• Appuyez sur la touche\ ouV pour sélectionner l'option Médiathèque, puis appuyez sur la touche d'action\ SÉlect.
• Appuyez sur la touche ^∧ ou ^∨ pour sélectionner l'option Modifier une liste de lecture, puis appuyez sur la touche d'action ^∨ Sélect.

Les listes de lecture existantes s'affichent.

Modifier une liste de lecture Bens Mix Chill Out Classique Techno Mix Top Jazz Retour Suppr. Nouvelle Select. xiva

si vous n'avez pas encore créé de liste de lecture, la liste est vide par défaut.

• Appuyez sur la touche Nouvelle (New) pour créer une liste.
• Le menu suivant permet ensuite d'attribuer un nom à la nouvelle liste de lecture :

Modifier une liste de lecture Aucune liste de lecture crée Tapez un titre de list de lecture: ← a b c d e f g h i j k l m n o p q r s t u v w x y z b. esp 1 2 3 4 5 6 7 8 9 0 - / ( ) . + * , ? ! & : ; " ' % Entrez le texte à l'aide des touches numériques de la telecommande ou utilisez les touches de déplacement et la touche √Select pour choisir un caractère dans la grille. × Annuler i OK

- Attribuez un nom à la liste de lecture à l'aide du pavé alphanumérique de la télécommande de Music Server ou en utilisant la grille.

Pour plus d'informations sur la saisie des noms, consultez Saisie et modification de noms, à la page 22.

- Appuyez sur la touche d'action i OK pour confirmer le nouveau nom.

Pour sélectionner les éléments de la liste de lecture

- Appuyez sur la touche∧ ouV pour sélectionner l'option Modifier des pistes, puis appuyez sur la touche d'action√ Sélect.

Vous êtes invité à sélectionner les éléments que vous souhaitez intégrer dans la liste :

Modifier la piste de la liste MaxiTubes: Aucune piste ajoutée Il n'y a pas de piste dans cette liste de lecture. Pour ajouter de la musique à cette liste de lecture, appuyez sur Ajouter.

• Appuyez sur la touche d'action☐ Ajouter (Add).

Le menu Ajouter de la musique permet alors de faire défiler les éléments de la médiathèque jusqu'à ce que vous trouviez l'élément que vous désirez inclure dans la liste de lecture.

Vous pouvez ajouter des albums entiers, des genres, tous les albums d'un même artiste, une autre liste de lecture ou des pistes individuelles. Pour plus d'informations sur la navigation au sein de la médiathèque, consultez le chapitre Lecture depuis la médiathèque, à la page 17.

Une fois l'album, le genre, l'artiste, la liste de lecture ou la piste à ajouter sélectionnés :

- Appuyez sur la touche d'action√ Ajouter (Add) pour ajouter cet élément à la liste de la lecture.

Ajouter la piste à la liste Simple Things - Zero 7 1. I Have Seen 2. Polaris 3. Destiny 4. Give it Away 5. Simple Things 6. Red Dust 7. Distractions Piste ajoutée à la liste de lecture. OK

• Appuyez sur la touche d'action√ OK pour continuer. Une fois la liste de lecture compilée :
• Appuyez sur la touche d'action □ Fait (Done) pour terminer d'ajouter des pistes.
  • Appuyez sur √ OK pour confirmer l'opération.

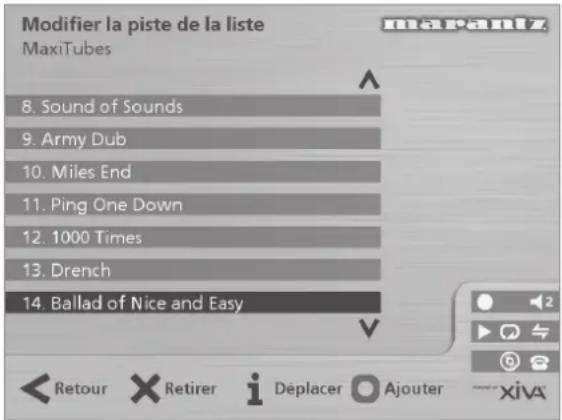

Les pistes ajoutées s'affichent dans la liste de lecture :

Modifier la piste de la liste MaxiTubes 8. Sound of Sounds 9. Army Dub 10. Miles End 11. Ping One Down 12. 1000 Times 13. Drench 14. Ballad of Nice and Easy

Modification d'une liste de lecture

Vous pouvez modifier une liste de lecture à tout moment, en lui ajoutant des éléments, en supprimant des pistes ou en modifiant l'ordre de ses pistes.

Pour ajouter des éléments à une liste de lecture

Effectuez l'une des opérations suivantes :

• Sélectionnez la liste de lecture que vous souhaitez modifier dans le menu Sélectionner une liste de lecture de la médiathèque.
• Appuyez sur la touche i Info pour afficher le menu Information sur liste de lecture.
• Appuyez sur la touche ^∧ ou ^∨ pour sélectionner l'option Modifier des pistes, puis appuyez sur la touche d'action ^∨ Sélect.

ou

- Sélectionnez Modifier une liste de lecture dans le menu Médiathèque et sélectionnez la liste de lecture à modifier.

• Appuyez sur la touche d'action√ Sélect pour ouvrir la liste de lecture afin de la modifier.
• Appuyez sur la touche ^∧ ou ^∨ pour sélectionner l'option Modifier des pistes, puis appuyez sur la touche d'action ^∨ Sélect.

Une fois la liste de lecture sélectionnée :

- Appuyez sur la touche d'action ☐ Ajouter (Add) afin d'ajouter de nouvelles pistes, et repérez l'élément que vous souhaitez ajouter en faisant défiler le contenu de la médiathèque.

Pour supprimer une piste de la liste de lecture :

• Ouvrez la liste de lecture en procédant comme décrit plus haut.
• Utilisez les touches ou pour sélectionner la piste à supprimer.
• Appuyez sur la touche d'action ✗ Suppr. (Rem) pour supprimer la piste.
• Appuyez sur la touche d'action√ OK pour confirmer votre choix.

Pour modifier l'ordre des pistes au sein de la liste de lecture :

• Ouvrez la liste de lecture en procédant comme décrit plus haut.
• Utilisez les touches ou pour sélectionner la piste à modifier.
• Appuyez sur la touche d'action key i Déplacer (Move) pour placer la piste à un autre endroit.
• Appuyez sur la touche∧ ouV pour déplacer la piste vers le haut ou vers le bas.
• Appuyez sur i Stocker (Store) pour confirmer le nouvel emplacement de la piste.

Pour modifier le nom d'un élément

• Affichez le Menu principal en appuyant sur la touche Menu de la télécommande de Music Server.
• Appuyez sur la touche∧ ouV pour sélectionner l'option Médiathèque, puis appuyez sur la touche d'action√ Sélect.

Effectuez l'une des opérations suivantes :

• Appuyez sur la touche∧ ouV pour sélectionner l'option Modifier un album, puis appuyez sur la touche d'action√ Sélect.
• Sélectionnez l'album à modifier et appuyez sur la touche d'action√ Sélect.

ou

• Appuyez sur la touche∧ ou√ pour sélectionner l'option Albums, puis appuyez sur la touche d'action √ Sélect.
• Sélectionnez l'album à modifier et appuyez sur la touche d'action i Info.

Le menu suivant permet de choisir les informations à modifier :

Informations sur l'album Title: Simple Things Artiste: Zero 7 Genre: Electronica/Dance Modifier des Pistes Retour i Modifier

• Sélectionnez l'élément à modifier et appuyez sur la touche d'action i Modifier(Edit).
• Procédez comme suit pour modifier le nom.

SAISIE ET MODIFICATION DE NOMS

Music Server attribue automatiquement un nom aux albums, artistes, pistes et listes de lecture enregistrés dans la médiathèque afin d'identifier la piste en cours de lecture. Il est ainsi plus facile de repérer les éléments qui vous intéressent lorsque vous parcourez la médiathèque.

Si vous possédez une connexion Internet, Music Server lit automatiquement les informations concernant le CD à partir de la base de données de CD Internet. Vous pouvez également saisir les noms manuellement, à l'aide du panneau avant ou de la télécommande de Music Server. Vous pouvez aussi modifier les noms à tout moment, si besoin est.

Pour saisir du texte à l'aide du pavé alphanumérique

• Appuyez sur les touches> ou< pour placer le curseur à l'endroit voulu.
• Utilisez les touches du pavé alphanumérique pour entrer une lettre.

Pour taper S, par exemple, appuyez sur la touche 7 quatre fois, S étant la quatrième lettre de la touche 7.

• Appuyez sur la touche DELETE de la télécommande de Music Server pour supprimer des lettres.
• Appuyez sur la touche CAPS de la télécommande de Music Server pour alterner entre les minuscules et les majuscules.

Pour sélectionner des lettres à partir de la grille

L'option Grille représente l'autre façon de sélectionner des lettres :

- Appuyez sur la toucheV pour placer le curseur dans la grille.

La lettre sélectionnée s'affiche en surbrillance.

Informations sur l'album Modifier un nom d'artiste Zero 7 ← a b c d e f g h i j k l m n o p q r s t u v w x y z b. esp 1 2 3 4 5 6 7 8 9 0 - / ( ) . • * , ? ! & : ; " ' % Entrez: le texte à l'aide des touches numeriques de la telecommande ou utilisez les touches de déplacement et la touche √Select pour choisir un caractère dans la grille. × Annuler i OK √ Sèlect. xiva

• A l'aide des touches > < ∧ ouV déplacez le curseur et appuyez sur la touche d'action √ Sélect. pour saisir chaque lettre.
• Appuyez sur la touche CAPS de la télécommande de Music Server pour alterner entre les minuscules et les majuscules.

Si soudainement vous décidez de saisir du texte à un autre endroit du champ de texte, ou si vous désirez de nouveau saisir le texte à l'aide du pavé alphanumérique :

• Appuyez plusieurs fois sur la touche^, jusqu'à ce que le curseur revienne dans le champ de texte.
  Lorsque vous avez terminé de saisir le nom :
• Appuyez sur la touche d'action i OK.

Suppression d'albums, de pistes ou de listes de lecture

Vous pouvez supprimer les albums, les pistes ou les listes de lecture dont vous n'avez plus besoin dans la médiathèque de Music Server.

• Affichez le Menu principal en appuyant sur la touche de la télécommande de Music Server.
• Appuyez sur la touche ^∧ ou ^∨ pour sélectionner l'option Médiathèque, puis appuyez sur la touche d'action ^∨ Sélect.
• Appuyez sur la touche∧ ouV pour sélectionner l'option Modifier une liste de lecture ou Modifier un album, puis appuyez sur la touche d'action √ Sélect.
• Repérez l'album, la liste de lecture ou la piste à supprimer.
• Appuyez sur la touche d'action ✗ Suppr. (Del) pour supprimer l'élément concerné.

Modifier un album Ibiza - CD2 - Paul Oakenf It's All Or Nothing - Smal Mahler: The Complete Sy The Silver Collection - Du ? Voulez-vous vraiment supprimer cet album ? × Annuler ✓ Suppr.

- Appuyez de nouveau sur √ Suppr. (Del) pour confirmer l'opération.

Remarque : cette opération supprime de façon permanente les informations du disque dur. Si vous supprimez des pistes ou des albums par accident, vous devrez les réenregistrer. Veuillez noter toutefois que le fait de supprimer une liste de lecture n'entraîne pas la suppression de son contenu musical sur le disque dur. La suppression n'a aucune incidence sur les albums d'origine.

PARAMÈTRES AVANCÉS

Ce chapitre décrit les paramètres avancés accessibles depuis le menu Paramètres de Music Server. Ces paramètres sont automatiquement configurés lorsque vous inscrivez votre matériel Music Server. Vous ne devriez normalement pas avoir à les modifier, sauf si vous souhaitez changer la configuration du système.

Pour afficher le menu Paramètres

• Affichez le Menu principal en appuyant sur la touche MENU de la télécommande de Music Server.
- Appuyez sur la touche\ ouV pour mettre l'option Paramètres en surbrillance dans le Menu Principal.
- Appuyez sur la touche d'action√ Sélect pour afficher le menu Paramètres :

Menu Paramètres Coordonnées d'inscription Compte Internet Termes et conditions Qualité d'enregistrement (Haute) Langue (Français) Informations du système Paramètres du système Retour Select. xiva

Les sections suivantes décrivent chacune des options du menu Paramètres.

Coordonnées d'inscription

Affiche les informations que vous avez communiquées lors de l'inscription de Music Server. Vous permet de les modifier :

Coordonnées d'inscription Nom (Jean Dupont) Adresse (33, Rue de Paris) Ville (Metz) Département () Code postal (68900) N° de téléphone (03 0948720 483) Adresse de messagerie ([e-mail]) Retour Modif. Xiva

Si vous modifiez l'une de ces options, vos coordonnées d'inscription seront automatiquement retransmises à la prochaine connexion Internet de Music Server.

Compte Internet

Affiche les informations relatives à votre compte Internet. Vous permet de les modifier :

Compte Internet Type de compte (Utiliser le compte Inter... Nom d'utilisateur (**) Mot de passe (**) Numero à composer (08457002299) Retour i Modifier mazantz Xiva

Si vous avez sélectionné l'option Utiliser le compte Internet par défaut lors de l'inscription de Music Server, les informations de votre compte Internet ont été configurées automatiquement.

Termes et conditions

Affiche les différents écrans relatifs aux termes et conditions affichés pendant l'inscription. Vous permet d'accepter ou de refuser les options suivantes :

• réception d'informations sur d'autres produits et services Marantz ;
• réception d'informations sur des produits musicaux ou autres de sociétés tierces.

Si vous modifiez votre choix (acceptation ou refus) pour l'une de ces options, votre sélection sera automatiquement retransmise à la prochaine connexion Internet de Music Server.

Qualité par défaut des enregistrements

Vous permet de sélectionner la qualité d'enregistrement utilisée lors d'enregistrements musicaux à l'aide de l'option Enregistrement auto :

Qualité par défaut des enregistrements Qualité maximale (Non compressé) Qualité supérieure (MP3 320kb) Haute qualité (MP3 192kb VBR) Qualité standard (MP3 128kb) 505 Heures restantes à Qualité supérieure Annuler Select

L'écran indique le nombre d'heures d'enregistrement disponibles pour chaque paramètre de qualité d'enregistrement.

Langue

Vous permet de sélectionner la langue de l'interface utilisateur TV (allemand, anglais, espagnol, français ou italien).

Informations sur le système

Indique le numéro de série, la date de production et la version logicielle de votre matériel Music Server. Vous devrez probablement les communiquer au service de support technique de Marantz si vous le contactez.

Paramètres du système

Contient différents menus vous permettant de modifier la configuration matérielle de Music Server.

Paramètres du système Mode réseau (Ethernet) Paramètres du modem Paramètres Ethernet Paramètres du contrôleur Paramètres vidéo Diagnostic distant < Retour i Modifier maraantz xiva

Le tableau ci-dessous résume les paramètres disponibles dans chacun des menus Paramètres du système :

Option Description
Mode réseau	Définit le mode de connexion Internet de Music Server : par le biais du modem intégré ou du port Ethernet.
Paramètres du modem	Permet de définir les paramètres suivants pour une connexion par le biais du modem intégré : nombre d'essais de connexion, adresse IP attribuée, adresse serveur IP, chaîne d'initialisation du modem et utilisation de la numérotation à fréquences vocales ou à impulsions.
Paramètres Ethernet	Permet de définir les paramètres suivants pour une connexion par le biais du port Etherenet: mode de l'adresse IP, adresse IP, masque IP, passerelle, IP DNS1 et IP DNS2.
Paramètres du contrôleur	Définit la vitesse de transmission pour le port du Controller, à l'arrière de l'unité.
Paramètres vidéo	Définit le format d'utilisation de l'unité : PAL ou NTSC.
Diagnostics à distance	Sélectionnez cette option si vous devez configurer le modem pour la réception d'appels entrants provenant du service de support technique de Marantz.

Paramètres de sortie

Le volume de chaque sortie de Music Server peut être configuré de manière à être variable ou fixe.

Si le volume est réglé sur fixe, le niveau de sortie est maximal et l'équilibre est en position centrale. Dans ce mode, les touches e Mute de la télécommande de Music Server sont inactivent.

Si le volume est réglé sur variable, vous pouvez modifier le niveau de sortie à tout moment à l'aide des touches e Mute de la télécommande de Music Server. Le menu Paramètres de volume comporte également l'option Equilibre, qui permet de régler l'équilibre vers la droite ou la gauche.

*Remarque : la télécommande de Music Server peut être configurée de manière à ce que les touches. e Mute actionnent les commandes de volume et de sourdine d'un amplificateur lorsque le dispositif HDD Audio est sélectionné. Pour en savoir plus, consultez le chapitre Configuration de la télécommande pour utilisation avec d'autres dispositifs, à la page 10.

UTILISATION DE MUSIC SERVER DANS UN ENVIRONNEMENT MULTIPIÈCE

Music Server DH9300 peut lire différentes musiques dans quatre pièces simultanément. Ce chapitre explique le fonctionnement de Music Server à distance et décrit l'utilisation de l'interface TV, conçue pour permettre à plusieurs utilisateurs d'accéder à la médiathèque.

CONFIGURATION DE BASE

Le panneau arrière de Music Server de Marantz comporte quatre sorties Video Out, qui permettent la connexion d'un maximum de quatre téléviseurs. Il comporte également quatre sorties audio analogiques indépendantes et quatre entrées Remote In (pour contrôle à distance).

Le schéma ci-dessous représente Music Server dans une configuration multipièce de base. Les connexions requises sont les suivantes :

- Les sorties Video Out 1, 2, 3 et 4 se connectent à l'entrée composite des téléviseurs compatibles disposés dans chaque pièce.

Remarque : la même interface TV apparaissant sur les quatre téléviseurs, leur ordre de connexion n'a pas d'importance.

- Les sorties Analogue Audio Out 1, 2, 3 et 4 sont toutes connectées à l'entrée stéréo d'un amplificateur.

Remarque : si l'un des amplificateurs possède une entrée numérique, il est préférable d'utiliser la sortie audio numérique (coaxiale ou optique), plutôt que la Analogue Audio Out 1.

- Les entrées Remote In 1, 2, 3, et 4 sont connectées à la connexion System Control d'un amplificateur compatible.

Remarque : la connexion System Control permet la liaison des composants Marantz pour un fonctionnement à distance intégré. L'interface System Control permet à un amplificateur de jouer le rôle de centre de contrôle à distance pour l'ensemble du système Marantz. L'amplificateur compatible System Control agit alors comme un récepteur infrarouge pour le système Music Server à distance.

CONTROLE A DISTANCE DANS UN ENVIRONNEMENT MULTIPIECE

La connexion Remote In multipièce permet à Music Server de déterminer depuis quelle pièce distante des recherches sont effectuées dans la médiathèque. Si un utilisateur situé dans pièce n°2 appuie sur une touche de la télécommande de Music Server, par exemple, l'interface utilisateur TV adopte automatiquement la sortie appropriée pour cette pièce (par défaut, la sortie 2). Pour empêcher les utilisateurs des autres pièces de parcourir la médiathèque, le contrôle de l'interface TV est attribué exclusivement à l'utilisateur de la pièce n°2 pendant un bref instant, comme l'illustre le schéma ci-desous :

Le numéro à l'intérieur du cercle indique quelle télécommande est actuellement affectée à l'interface TV. La barre, sur la droite, indique le temps restant à l'utilisateur avant que l'interface TV ne soit disponible aux autres utilisateurs. Le numéro situé à droite de cette barre indique quelle sortie l'utilisateur commande actuellement.

Téléviseur avec entrée Péritel ou composite CONTROLLER MODERN OUTLINE TIDE OUTRUN TEXT GUR TEXT OUTPUT MODATIC REMOTE IN OPTICAL IN OUT DATA USB ETHERNET HSA VDD 01 OUT 0 AUDIO OUT DIGITAL AUDIO OUT 0.4 OUT 0.2 OUT 0.1 COORDAL IN L R ANAL REMOTE IN OUT 0.3 OUT 0.2 OUT 0.1 OUT 0.4 OUT 0.3 OUT 0.2 OUT 0.1 OUT 0.4 OUT 0.3 OUT 0.2 OUT 0.1 OUT 0.4 OUT 0.3 OUT 0.2 OUT 0.1 OUT 0.4 OUT 0.3 OUT 0.2 OUT 0.1 OUT 0.4

Amplificateur stéréo avec connecteur System Control

TOUCHE DE SORTIE

Utilisation de la touche de sortie du panneau avant

La touche de sortie, située sur le panneau avant de Music Server, permet d'afficher les informations sur les titres musicaux diffusés sur chacune des sorties de Music Server. Vous pouvez également vous servir de cette touche pour contrôler une autre sortie de Music Server à l'aide des touches du panneau avant.

Pour changer de sortie sur Music Server

- Appuyez sur la touche ▶ Output du panneau avant ou de la télécommande de Music Server.

L'écran suivant s'affiche :

Sortie 1 Source: Médiathèque Artiste: Small Faces Album: It's All Or Nothing Piste : 1 . Sha La La La Lee 01:00 × Masquer ✓ Afficher Xiva

Ceci indique la musique lue sur la sortie sélectionnée.

• Appuyez de nouveau sur la touche◀ Output pour passer à la sortie suivante.
• Lorsque le numéro correspondant à la sortie de votre choix est affiché, appuyez sur la touche
  ✗ Masquer(Hide) pour masquer l'affichage de la sortie.

Utilisation de la touche de sortie de la télécommande

La touche de sortie de la télécommande de Music Server permet d'afficher des informations sur la musique que vous êtes en train d'écouter. Si des informations de télécommande sont transmises au capteur situé à l'avant de Music Server ou à la connexion Remote In 1, vous pouvez également utiliser cette touche pour contrôler une autre sortie de Music Server (comme indiqué ci-dessus).

Si des informations de télécommande sont transmises aux connexions Remote In 2, 3 et 4, la touche de sortie n'affichera respectivement que des informations relatives à la musique actuellement diffusée sur les sorties 2, 3 et 4.

Utilisation de la touche Default o/p

Si des informations de télécommande sont transmises au capteur situé à l'avant de Music Server ou à la connexion Remote In 1, l'interface utilisateur risque de contrôler n'importe laquelle des quatre sorties Music Server (indiqué par les icônes d'état qui s'affichent à l'écran). Dans ce cas, utilisez la touche default o/p pour revenir rapidement au panneau avant et à l'affichage du téléviseur pour contrôler la sortie 1 en affichant le menu Médiathèque.

SYSTEMES DE CONTROLE MULTIPIECE

Music Server est également compatible avec plusieurs systèmes de contrôle multipièce tiers. Le port Controller, situé sur le panneau arrière du système, utilise XiVA-Link, protocole polyvalent permettant l'accès à distance à la plupart des fonctions Music Server.

Veuillez contacter votre représentant Marantz le plus proche pour obtenir la liste des systèmes de contrôle multipièce actuellement pris en charge.

ASSISTANCE DEPANNAGE

Si vous rencontrez des dysfonctionnements, veuillez vérifier les points suivants. Il est possible qu'ils soient dus à une simple erreur de fonctionnement ou à un problème de connexion. Si vous n'avez pas pu résoudre le problème après avoir vérifié ces points, contactez votre revendeur ou le représentant Marantz le plus proche.

L'afficheur du panneau avant ne s'allume pas.

• La fiche secteur est-elle correctement connectée à la prise murale ?
• La fiche secteur est-elle correctement connectée au panneau arrière de l'unité ?
• Avez-vous essayé de faire fonctionner d'autres appareils en les connectant à la même prise murale ?

Le système semble fonctionner, mais aucun son n'est émis.

• L'amplificateur et les haut-parleurs sont-ils correctement connectés ?
• L'amplificateur est-il sous tension ?
- Le réglage sonore de l'amplificateur correspond-il au niveau minimal ?
- Le sélecteur de l'amplificateur est-il réglé sur l'entrée appropriée (CD ou AUX, par exemple) ?
- Sur quelle sortie Music Server lit-il la musique (voir l'écran du téléviseur) ? S'agit-il de la sortie que vous avez connectée à l'amplificateur ?
- Mettez l'unité en mode Arrêt, débranchez-la de l'alimentation secteur, puis redémarrez l'unité.

L'interface TV de Music Server TV n'est pas visible.

• Le téléviseur est-il sous tension ? Est-il possible de visualiser d'autres chaînes ?
• Le téléviseur est-il réglé sur l'entrée AV appropriée ?
• Utilisez-vous le câble vidéo approprié pour la connexion du téléviseur ?

L'affichage de l'interface TV de Music Server n'est pas correct.

- Le mode vidéo de Music Server (PAL/NTSC) est-il correctement configuré pour ce type de téléviseur ?

Le contrôle à distance ne fonctionne pas.

• Le transmetteur de la télécommande est-il correctement orienté vers le capteur situé sur le panneau avant de Music Server ?
• L'espace entre le transmetteur et le capteur de la télécommande est-il obstrué ?
• Les piles de la télécommande sont-elles déchargées ?
• Le capteur de télécommande de Music Server se trouve-t-il à proximité d'une fenêtre ou d'une source de lumière vive ?

La lecture des CD ou des CD-R est impossible.

• Le disque a-t-il été inséré à l'envers ?
- Le disque est-il défectueux, sale, rayé ou déformé ?
- Le format du disque correspond-il au format CD audio ?

Certaines pistes du CD ne sont pas enregistrables.

• Le disque est-il défectueux, sale, rayé ou déformé ?
• Les pistes qui ne fonctionnent pas sont-elles bien des pistes au format audio ?

PRECAUTIONS D'EMPLOI

En hiver, de la condensation se forme au niveau des fenêtres des pièces bien chauffées.

La condensation peut également se former à l'intérieur de Music Server dans les situations suivantes :

• la salle d'écoute est surchauffée ;
• le taux d'humidité dans la pièce est élevé ;
• l'unité est déplacée d'une pièce à la température fraîche à une pièce à la température élevée.

Dans ces conditions, il est préférable d'attendre environ deux heures avant d'utiliser Music Server, le temps que la condensation se disperse.

Pendant les périodes d'utilisation prolongée, vous constaterez qu'un petit ventilateur situé à l'intérieur de l'unité se met en marche, afin de maintenir une température de fonctionnement constante.

NETTOYAGE DES SURFACES EXTERNES

Veillez à bien nettoyer les surfaces externes du matériel. Votre matériel durera ainsi indéfiniment. N'utilisez en aucun cas de tampons à récurer, de poudre à récurer, de produits chimiques (lessive et autres), d'alcool, de solvants, de benzène, d'insecticide ou autres substances volatiles, qui risqueraient de détériorer la finition du boîtier. De même, veillez à ne pas utiliser de chiffon imbibé de substances chimiques. Si le matériel est poussièreux, essuyez les surfaces externes à l'aide d'un chiffon doux et non pelucheux.

Si le boîtier est très encrassé :

• diluez du liquide vaisselle dans de l'eau (environ une dose de détergent pour six doses d'eau) ;
• trempez un chiffon doux et non pelucheux dans la solution, puis essorez-le ;
• essuyez le matériel à l'aide du chiffon humide ;
• séchez le matériel en utilisant un chiffon sec.

REPARATION

Ne confiez votre matériel qu'à des techniciens qualifiés. La société Marantz et le personnel de ses centres de service approuvés disposent des compétences et des ressources matérielles nécessaires pour la réparation et l'étalonnage de votre équipement de pointe. A expiration de la période de garantie, un service de réparation payant sera proposé si le matériel peut retrouver son fonctionnement normal.

En cas de problème, contactez votre revendeur ou écrivez directement au Centre d'Entretien Marantz autorisé le plus proche. N'oubliez pas d'indiquer le modèle et le numéro de série du matériel, et de donner une description détaillée du problème rencontré.

INDEX

A

ACCESSOIRES 5

ACTIVER LE MODE ARRÊT 10.11

ACTIVER LE MODE VEILLE 7, 10, 11

AFFICHAGES

Panneau avant 7, 11

TV 11

ALBUM, TOUCHE 9, 17

ALBUMS, LECTURE 17

ALÉATOIRE 12.20

ALIMENTATION SECTEUR, CONNEXION 8, 10

ALLUMER L'UNITE 7,11

Enregistrement auto 15

Enregistrement personalisé 16

Vérification de la progression 17

ENREGISTREMENT, TOUCHE 7,9

ENTREGISTREMENT, PERSONALISÉ 16

ETHERNET, CONNEXION 7, 25

G

GENRE, LECTURE 18

GENRE, TOUCHE 9, 18

GRILLE 13,23

H

HDD AUDIO, TOUCHE 8

HOME, TOUCHE 9

|

INFO, TOUCHE 9

INSCRIPTION 12

INTERNET, COMPTE 24

INTERNET, CONNECTER 13

L

LANGUE 24

LECTURE DE MUSIQUE 17

Depuis un CD 19

Parcourir par album 17

Parcourir par artiste 18

Parcourir par genre 18

Parcourir par liste de lecture 19

Sélectionner d'un albu par numéro 19

Sélectionner par nom 19

Sélectionner une piste par numéro 19

Sélectionner une piste spécifique 18

LECTURE, TOUCHE 7,9

LISTE DE LECTURE 19

Ajouter des éléments 22

Créer 21

Modifier 22

Modifier l'ordre des pistes 22

LISTES DE LECTURE

Supprimer un piste 22

LISTES DE PISTE

CD text 17

LISTES DE PISTES 16

Saisie automatique maintenant 17

Saisie des informations plus tard 16

Saisie manuelle maintenant 16

M

MENU PRINCIPAL 14

MENU, TOUCHE 9

MODEM, CONNEXION 7, 10, 25

MODIFICATION

Albums 22

Artistes 22

Genres 22

Pistes 22

MODIFICATION DE NOMS 22

Grille 13, 23

Pavé alphanumérique 13

MODIFIER

Liste de lecture 22

Une liste de lecture 21

MULTIPIÈCE 26

Télécommande 26

N

Pavé alphanumérique 22

SELECT, TOUCHE 7, 9

SORTIE 12,27

SORTIE ANALOGIQUE, CONNEXION 26

SORTIE, TOUCHE 9

SPECIFICATIONS 5

STANDBY, TOUCHE 7, 8, 10

SUPPRESSION

Albums 23

Listes de lecture 23

Pistes 23

SYSTEM CONTROL 26

T

TÉLÉCOMMANDE 8

Album 9

Amp 8

Arrêt 9

Artist 9

avance 9

Configuration 10

d'Annulation 9

Default o/p 8

Disc/Ch. 9

Enregistrement 9

Genre 9

HDD audio 8

Home 9

Info 9

Lecture 9

Menu 9

Multipièce 12, 26

Mute 9, 10

Navigation 9

Pause 9

Playlist 9

Random (Delete) 9

Repeat (Caps) 9

Retour 9

Select 9

Sortie 9

Standby 8

Touches numerique 9

TV 8

Volume 9, 10

TOUCHES D'ACTION 7, 11

Cancel 9

Home 9

Info 9

Menu 9

Navigation 9

Rec 7

Select 9

TRANSPORT, TOUCHES

Arrêt 7, 20

Avance 7, 20

Enregistrement 7

Lecture 7, 20

Pause 7, 20

Rechercher 20

Retour 7, 20

TV, AFFICHAGES 11

U

USB, CONNEXION 7

V

VEILLE, MODE 10

VGA, CONNEXION 7

VIDEO OUT, CONNEXION 7, 10, 26

VOLUME, COMMANDE DE 9, 10

VUE ARRIÈRE

Connexion 7, 10

VUE AVANT 6

Commandes 7

X

XIVA 4

XIVA-LINK 7
