MODE D'EMPLOI RT-N65U ASUS

Manuel de l'utilisateur

RT-N65U

Routeur Gigabit sans fil N750 et bi-bande

ASUS X Y O M M1 M2 M3 M4

Le routeur ultra fin et stylisé RT-N65U supporte le réseau WiFi bi-bande 2.4GHz et 5GHz offrant un streaming HD sans fil et simultané inégalable, le support des serveurs SMB, UPnP AV et FTP pour un partage de fichiers 24/24, la capacité de prendre en charge 300,000 sessions ainsi que la technologie ASUS Green Network permettant de faire jusqu'à 70% d'économies d'énergie.

F7376

Première édition

Mai 2012

Copyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

1 Aperçu rapide

Contenu de la boîte ....5

Votre routeur sans fil ....5

Montage 7

2 Créer votre réseau

Positionner le routeur sans fil ....8

Pré-requis 9

Configurer le routeur sans fil ....10

Connexion filaire ....10

Connexion sans fil ....11

Avant de commencer 12

A. Désactivez le serveur proxy si celui-ci est activé. .12

B. Configurez les paramètres TCP/IP pour l'obtention automatique d'une adresse IP. .....14

C. Désactivez la numérotation de votre connexion à distance (si disponible). 15

3 Configuration via l'interface Web

Se connecter à l'interface de configuration .....16

Configurer la connexion Internet .....17

Quick Internet Setup (QIS) avec auto-détection .....17

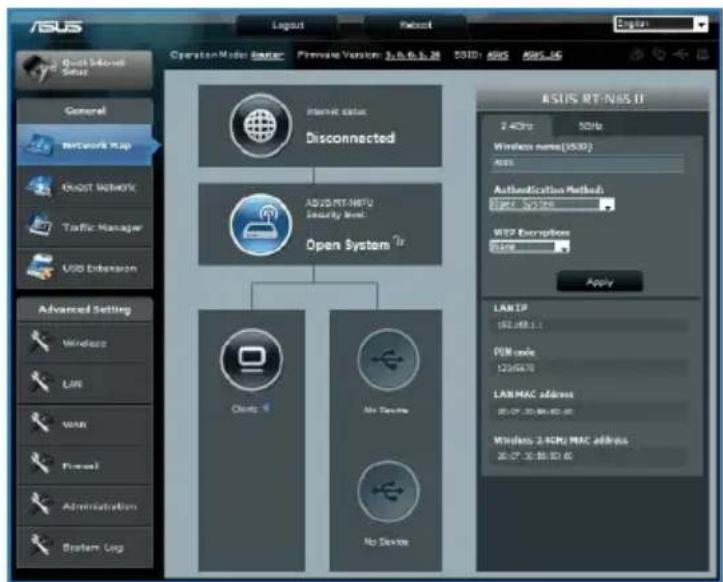

Configurer les paramètres de sécurité sans fil .....21

Gérer les clients du réseau....23

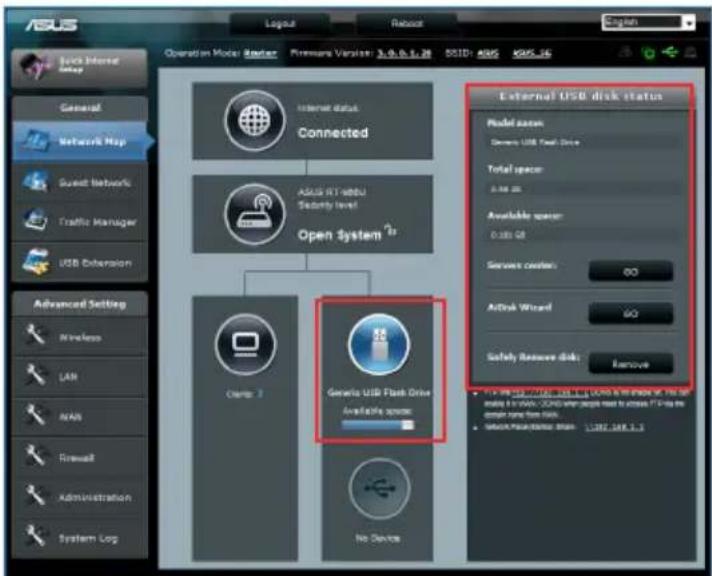

Surveiller votre périphérique USB 24

Créer un réseau invité ....26

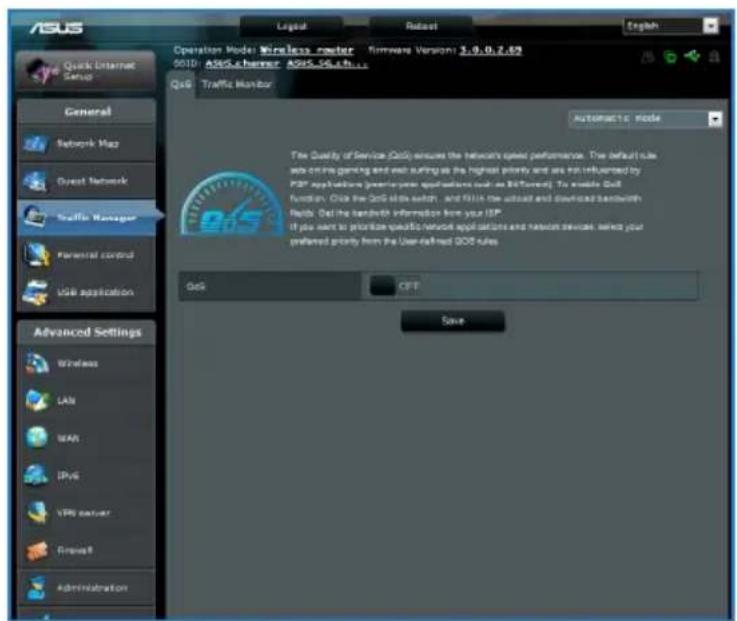

Utiliser le gestionnaire de trafic 27

Surveillance du trafic 28

Utiliser les applications USB 28

Utiliser AiDisk pour partager des fichiers ....29

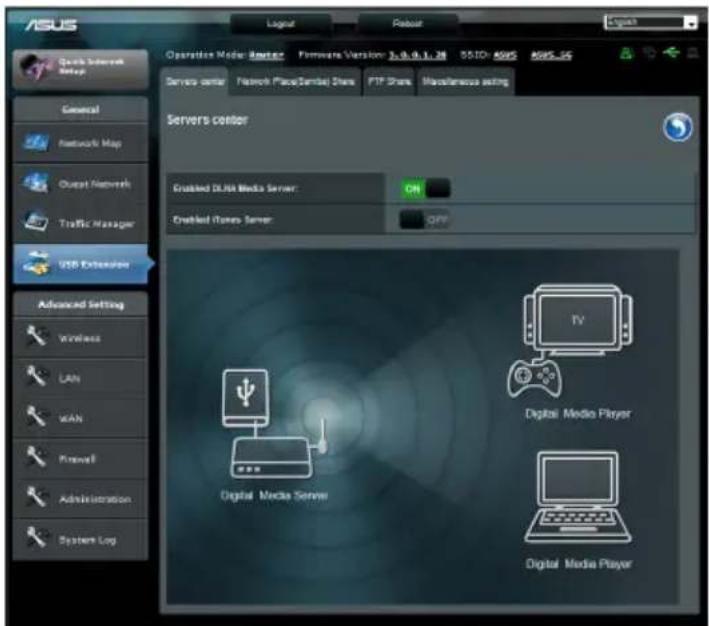

Utiliser les services de serveurs multimédia ....32

Table des matières

Utiliser le service de partage Samba ....33

Utiliser le service de partage FTP ....34

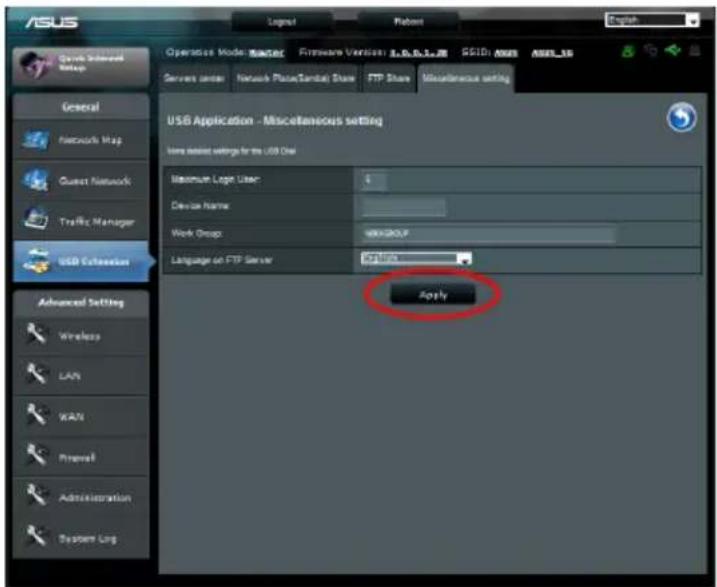

Paramètres divers ......36

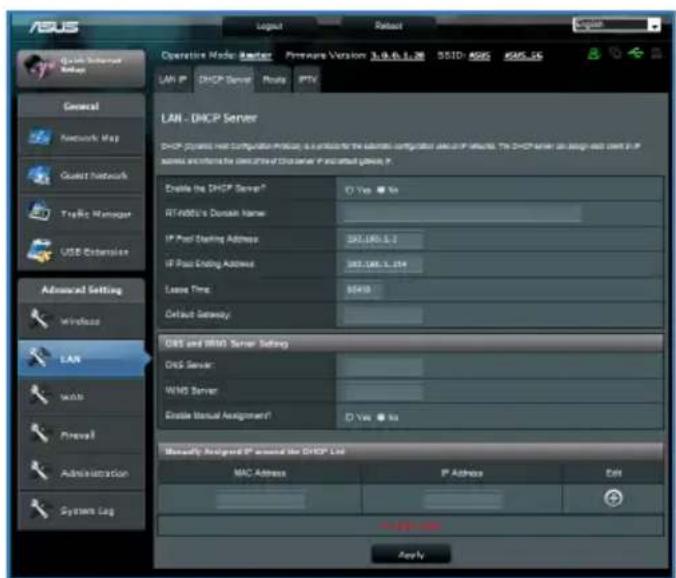

Configuration du serveur DHCP ....37

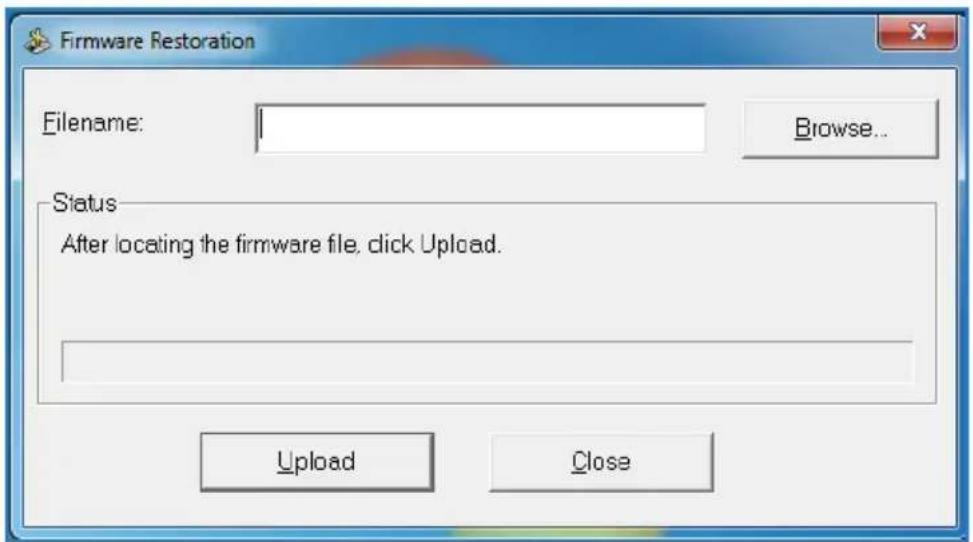

Mise à jour du firmware ....39

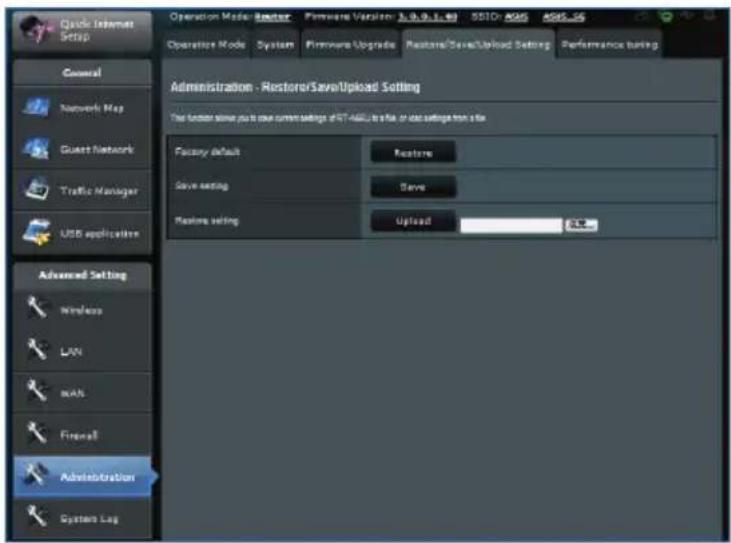

Restauration/Sauvegarde/Transfert de paramètres .....40

Régler les performances du système ....41

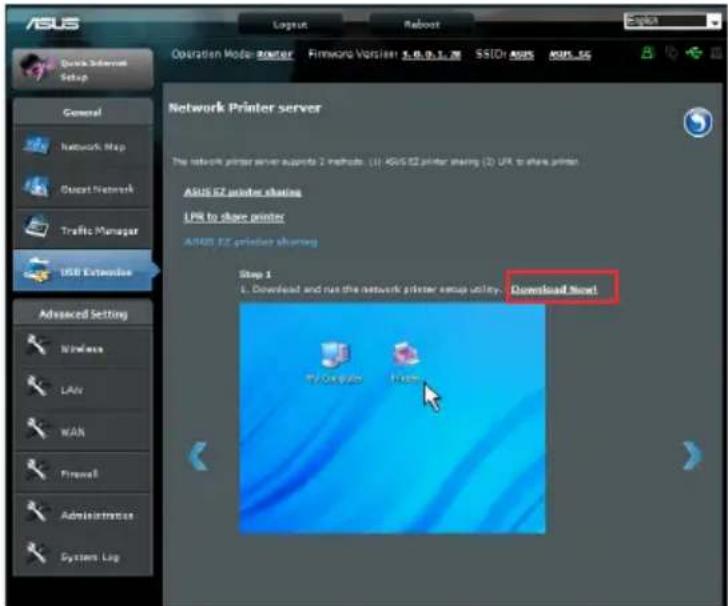

Configurer une imprimante réseau ....42

4 Utiliser les utilitaires

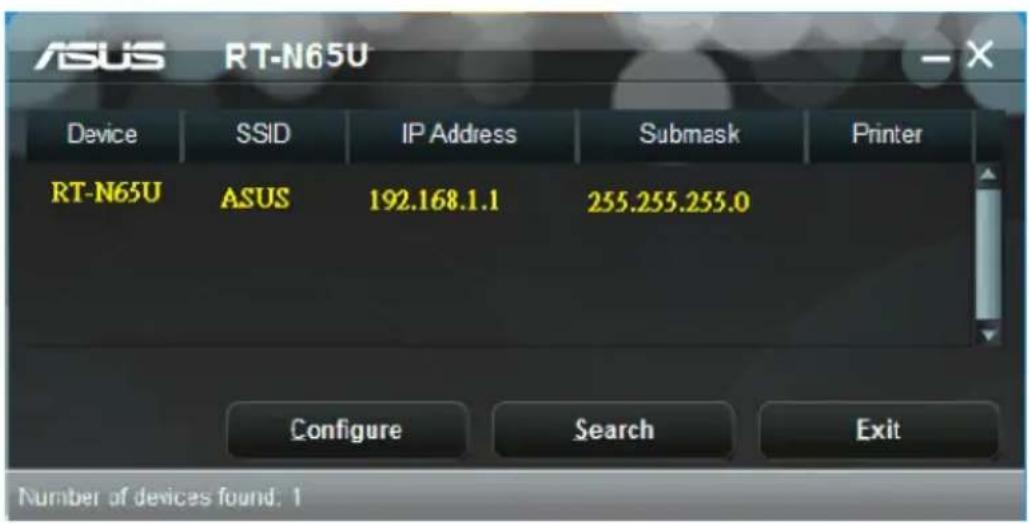

Device Discovery 46

Services de reprise et de recyclage d'ASUS ....54

REACH 54

Rapport de la Commission Fédérale des Communications 54

Informations de sécurité ....56

Déclaration de conformité (Directive R&TTE 1999/5/CE) .56

Marque d'avertissement CE ....56

NCC 58

Informations de contact ASUS 67

Centres d'appels mondiaux 68

1 Aperçu rapide

Contenu de la boîte

☑ Routeur sans fil RT-N65U

Câble réseau (RJ-45)

☑ Adaptateur d'alimentation

Guide de démarrage rapide

☑ CD de support (Manuel + utilitaires)

Carte de garantie

REMARQUES :

• Contactez votre service après-vente ASUS si l'un des éléments est manquant ou endommagé. Consultez la liste des centres d'appels ASUS en fin de manuel.
• Conservez l'emballage d'origine pour toutes futures demandes de prises sous garantie.

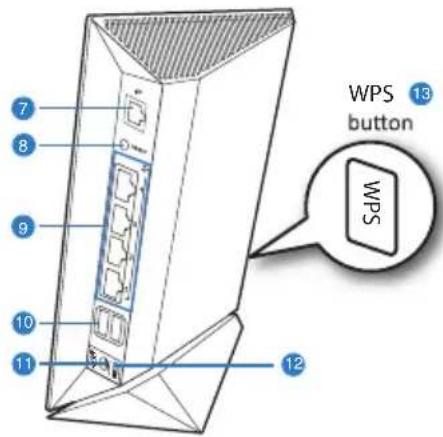

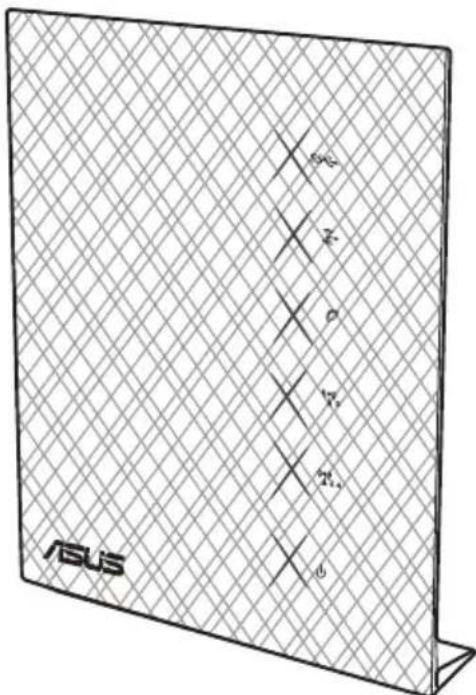

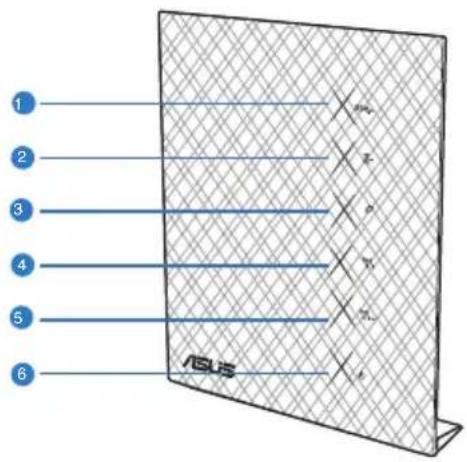

Votre routeur sans fil

1 2 3 4 5 6 ASUS

WPS button 13 7 8 9 10 11 12

1 LED USB

Éteinte : routeur éteint ou aucune connexion physique.

Allumée : périphérique USB connecté.

2	LED réseau local (LAN)Éteinte: routeur éteint ou aucune connexion physique.Allumée: connexion établie à un réseau local (LAN).
3	LED réseau étendu (WAN)Éteinte: routeur éteint ou aucune connexion physique.Allumée: connexion établie à un réseau étendu (WAN).
4	LED 5GHz / LED 2.4GHzÉteinte: aucun signal 5GHz ou 2.4GHz.Allumée: routeur prêt à établir une connexion sans fil.Clignotante: transmission ou réception de données sans fil.
5	LED 2.4GHzÉteinte: aucun signal 2.4GHz.Allumée: routeur prêt à établir une connexion sans fil.Clignotante: transmission ou réception de données sans fil.
6	LED d'alimentationÉteinte: routeur éteint.Allumée: routeur prêt à établir une connexion réseau.Clignote lentement: mode SecoursClignote rapidement: fonction WPS en cours d'exécution.
7	Port réseau étendu (Internet)Connectez un câble réseau sur ce port pour établir une connexionà un réseau étendu.LED jaune: connexion 1000Mbps.LED verte: connexion 10Mbps/100Mbps.Clignotante: transmission ou réception de données en connexion filaire.[IMAGE]
8	Bouton de réinitialisationCe bouton restaurer les paramètres par défaut du routeur.
9	Ports réseau local 1 ~ 4Connectez des câbles réseau sur ces ports pour établir une connexionà un réseau local.LED jaune: connexion 1000Mbps.LED verte: connexion 10Mbps/100Mbps.Clignotante: transmission ou réception de données en connexion filaire.[IMAGE]
10	Ports USB 3.0Insérez un dispositif USB 3.0 tel qu'un périphérique de stockage USB sur l'un de cesports.
11	Prise d'alimentation (CC)Insérez l'adaptateur secteur sur ce port puis reliez votre routeur à une sourced'alimentation.
12	Interrupteur d'alimentationDéplacez vers le haut ou le bas pour allumer ou éteindre le routeur.
13	Bouton WPSCe bouton permet de lancer l'Assistant WPS.

Montage

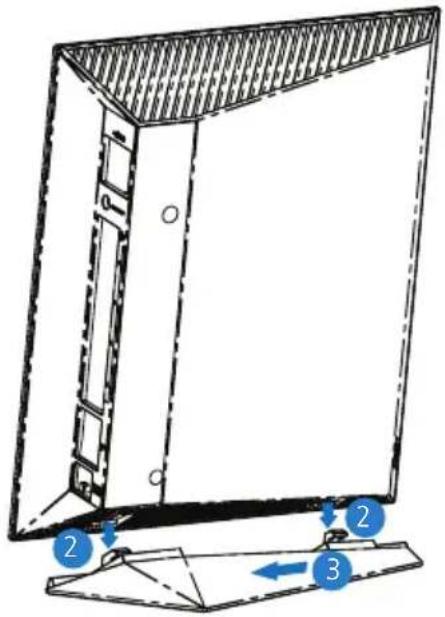

Pour monter le routeur sans fil sur son socle :

1. Localisez les deux ouvertures situées sous le routeur sans fil.
2. Insérez les deux crochets du socle dans les deux ouvertures situées sous le routeur sans fil.
3. Faites glissez le routeur sans fil dans la direction de la flèche (comme indiqué dans l'illustration ci-contre) pour sécuriser le routeur au socle.

• N'utilisez que l'adaptateur secteur accompagnant le routeur. L'utilisation d'autres adaptateurs peut endommager le routeur.
• Spécifications :

Adapatetur secteur CC	Entrée CC : +19V avec courant max. de 1.58A
Température d'opération	0~40°C Stockage 0~70		°C
Humidité d'opération	50~90% Stockage 20~90%

2 Créervotreréseau

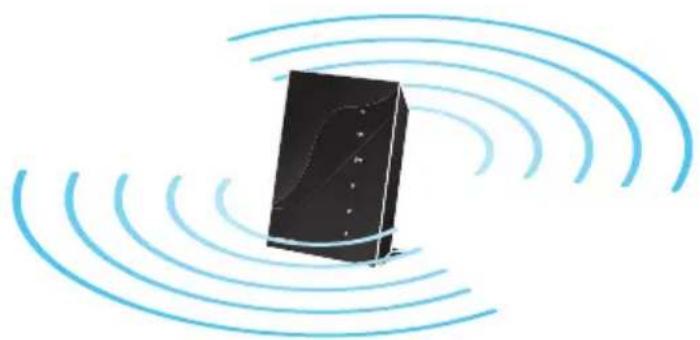

Positionner le routeur sans fil

Pour optimiser la transmission du signal sans fil entre votre routeur et les périphériques réseau y étant connecté, veuillez vous assurer des points suivants :

• Placez le routeur sans fil dans un emplacement central pour obtenir une couverture sans fil optimale.
• Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.
• Maintenez le routeur à distance d'appareils ne fonctionnant qu'avec les standards/fréquences Wi-Fi 802.11g ou 20MHz, les périphériques 2.4GHz et Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs à service intense, les lumières fluorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal sans fil.
• Placer le routeur dans une position verticale ou horizontale peut aider à améliorer le qualité de couverture du signal sans fil.
• Mettez toujours le routeur à jour dans la version de firmware la plus récente. Visitez le site Web d'ASUS sur http://www.asus.com pour consultez la liste des mises à jour.

Pour établir votre réseau, vous aurez d'un ou deux ordinateurs répondant aux critères suivants :

• Port Ethernet RJ-45 (LAN) (10Base-T/100Base-TX/1000BaseTX)
• Compatible avec le standard sans fil IEEE 802.11a/b/g/n
  • Un service TCP/IP installé
  • Explorateur Internet tel que Internet Explorer, Firefox, Safari ou Google Chrome

REMARQUES :

• Si votre ordinateur ne possède pas de module réseau sans fil, installez une carte réseau sans fil compatible avec le standard IEEE 802.11a/b/g/n sur votre ordinateur.
• Grâce au support de la technologie bibande, votre routeur sans fil prend en charge les signaux sans fil des bandes 2.4GHz et 5GHz simultanément. Ceci vous permet de prendre part à des activités Web telles que la navigation sur Internet ou la lecture/écriture de courriels sur la bande des 2.4GHz tout en profitant de la diffusion en continu de contenu audio/vidéo en haute définition sur la bande des 5GHz.
• Si vous n'utilisez qu'un seul ordinateur avec une carte réseau sans fil uni-bande IEEE 802.11b/g/n, vous ne pourrez utiliser que la bande des 2.4GHz.
• Si vous utilisez un seul ordinateur avec une carte réseau sans fil bibande IEEE 802.11a/b/g/n, vous pourrez utiliser la bande des 2.4GHz et des 5GHz.
• Si vous utilisez deux ordinateurs avec une carte réseau sans fil bibande IEEE 802.11a/b/g/n, vous pourrez utiliser les bandes des 2.4GHz et 5GHz simultanément.
• Les câble réseau Ethernet RJ-45 utilisés pour établir une connexion réseau ne doivent pas excéder une longueur de 100 mètres.

Configurer le routeur sans fil

IMPORTANT!

- Il est recommandé d'utiliser une connexion filaire pour la configuration initiale afin d'éviter des problèmes d'installation causés par l'instabilité du réseau sans fil.

- Avant toute chose, veuillez vous assurer des points suivants :

- Si vous remplacez un routeur existant, déconnectez-le de votre réseau.

- Déconnectez tous les câbles de votre configuration modem actuelle Si votre modem possède une batterie de secours, retirez-la.

- Redémarrez votre ordinateur (recommandé).

Connexion filaire

REMARQUE : Une fonction de détection de croisement automatique est intégrée au routeur sans fil pour que vous puissiez aussi bien utiliser un câble Ethernet droit que croisé.


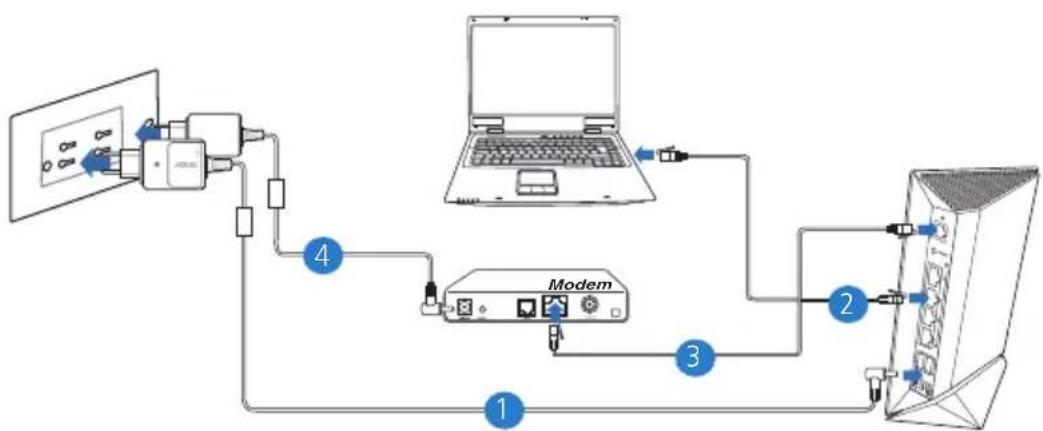

Pour configurer votre routeur via une connexion filaire :

1. Reliez une extrémité de l'adaptateur secteur au port d'alimentation du routeur et l'autre extrémité à une prise électrique.

2. À l'aide d'un câble réseau, connectez votre ordinateur au port réseau local (LAN) du routeur sans fil.

IMPORTANT ! Vérifiez que la LED (voyant lumineux) de réseau local (LAN) clignote.

3 À l'aide d'un autre câble réseau, connectez votre modem au port réseau étendu (WAN) du routeur sans fil.

1. Reliez une extrémité de l'adaptateur secteur au port d'alimentation du modem et l'autre extrémité à une prise électrique.

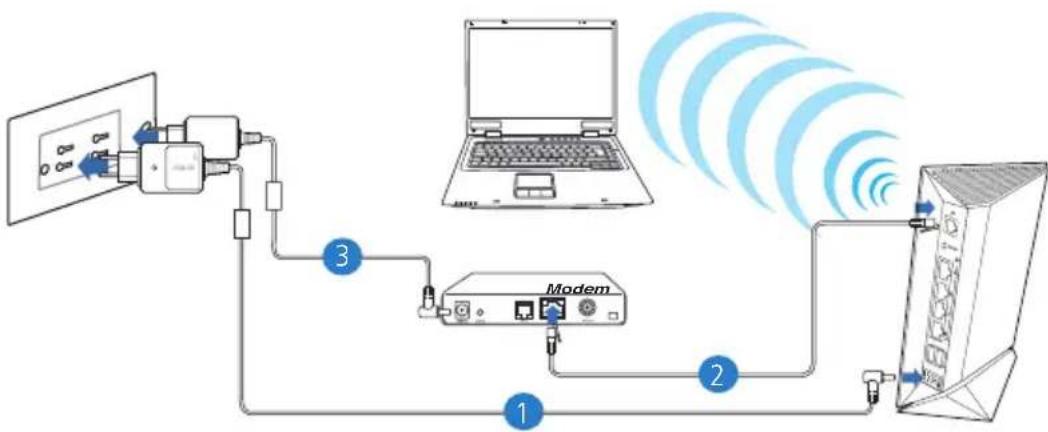

Connexion sans fil

Pour configurer votre routeur via une connexion sans fil :

1. Reliez une extrémité de l'adaptateur secteur au port d'alimentation du routeur et l'autre extrémité à une prise électrique.

2 À l'aide d'un câble réseau, connectez votre modem au port réseau étendu (WAN) du routeur sans fil.

1. Reliez une extrémité de l'adaptateur secteur au port d'alimentation du modem et l'autre extrémité à une prise électrique.

2. Installez un adaptateur sans fil supportant les standards IEEE 802.11a/b/g/n sur votre ordinateur.

REMARQUES :

• Référez-vous au manuel de la carte réseau sans fil pour la procédure de configuration de la connexion sans fil.
• Pour configurer les paramètres de sécurité de votre réseau, reportez-vous à la section Définir les paramètres de sécurité de ce manuel.

Avant de commencer

REMARQUE : Avant de configurer votre routeur sans fil, suivez les instructions données dans cette section.

A. Désactivez le serveur proxy si celui-ci est activé.

Sous Windows ^® 7

1. Cliquez sur Démarrer > Internet Explorer pour lancer le navigateur.

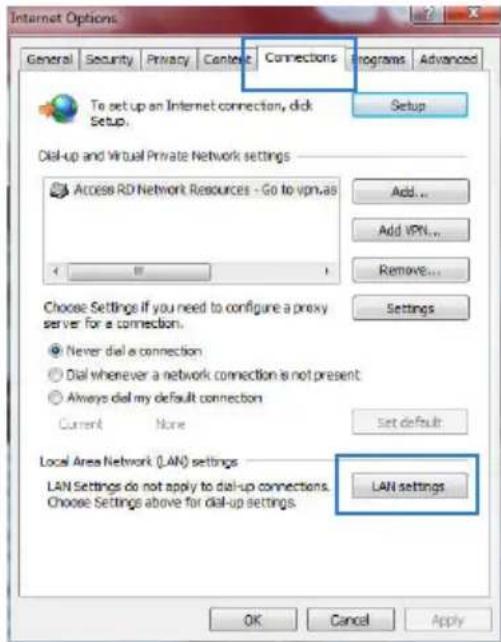

2. Cliquez sur Outils > Options Internet > onglet Connexions > Paramètres réseau.

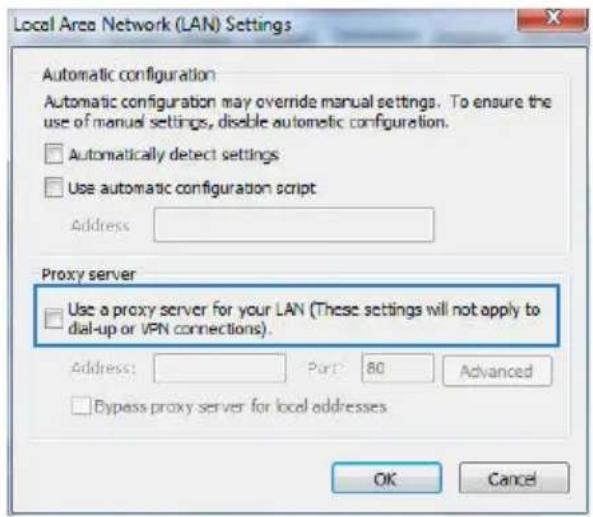

1. À partir de l'écran Paramètres du réseau local, décochez l'option Utiliser un serveur proxy pour votre réseau local.
2. Cliquez sur OK une fois terminé.

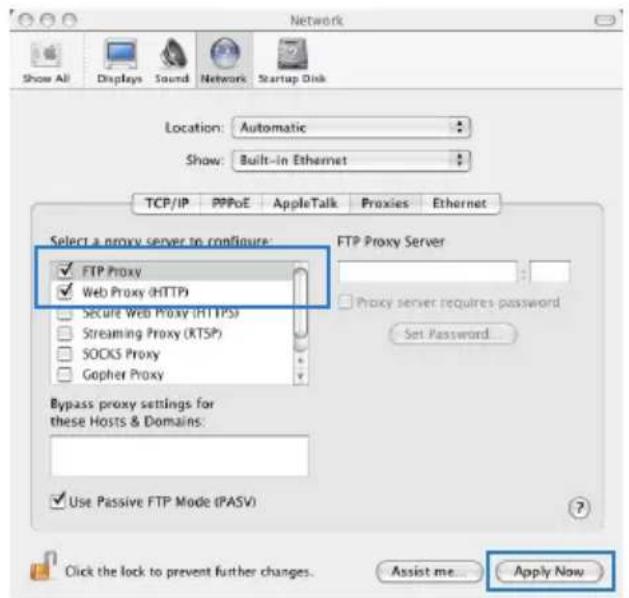

1. Dans la barre des menus, cliquez sur Safari > Préférences > Avancée > Modifier les réglages...
2. Dans la liste des protocoles, décochez les options Proxy FTP et Proxy web sécurisé (HTTPS).
3. Cliquez sur OK une fois terminé.

REMARQUE : Consultez le fichier d'Aide de votre explorateur Internet pour plus de détails sur la désactivation du serveur proxy.

B. Configurez les paramètres TCP/IP pour l'obtention automatique d'une adresse IP.

Sous Windows® 7

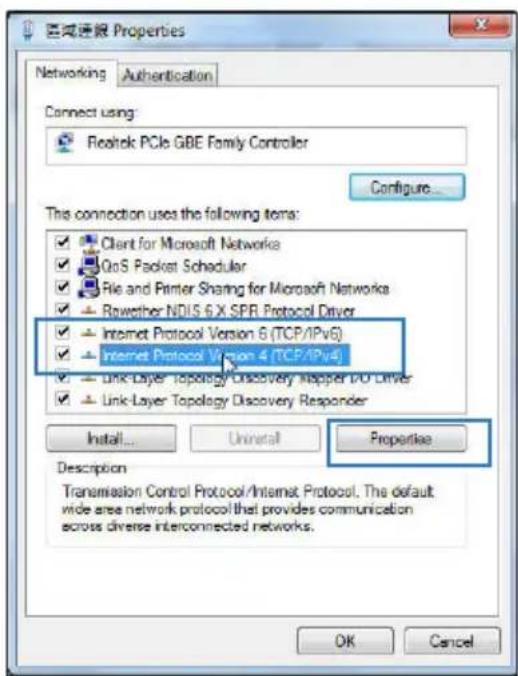

1. Cliquez sur Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau.
2. Sélectionnez Protocole Internet version 4 (TCP/IPv4), puis cliquez sur Propriétés.
3. Pour obtenir une adresse IP IPv4, cochez l'option Obtenir une adresse IP automatiquement.

Pour obtenir une adresse IP IPv6, cochez l'option Obtenir une adresse IPv6 automatiquement.

1. Cliquez sur OK une fois terminé.

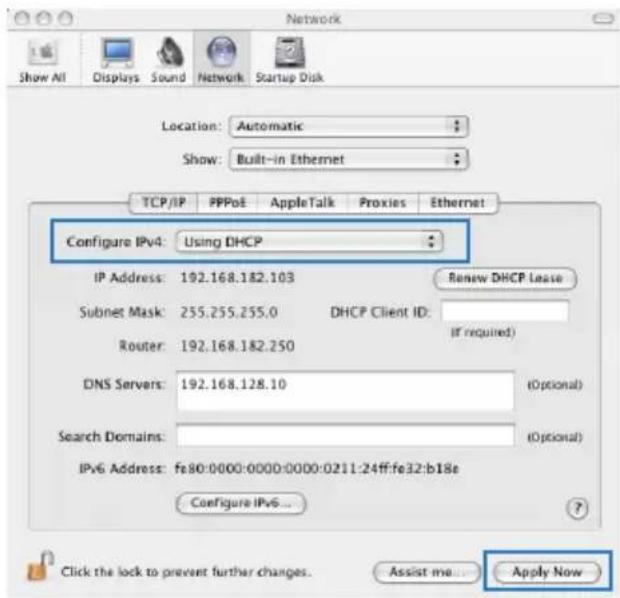

1. Cliquez sur la Pomme localisée en haut à gauche de votre écran.
2. Cliquez sur Préférences Système > Réseau > Configurer...
3. Dans l'onglet TCP/IP, sélectionnez Via DHCP dans le menu déroulant Configurer IPv4.
4. Cllick Appliquer maintenant une fois terminé.

Network Show All Displays Sound Network Startup Disk Location:Automatic Show:Built-in Ethernet TCP/IP PPPoE AppleTalk Proxies Ethernet Configure IPv4:Using DHCP IP Address:192.168.182.103 Renew DHCP Lease Subnet Mask:255.255.255.0 DHCP Client ID: Router:192.168.182.250 (if required) DNS Servers:192.168.128.10 (Optional) Search Domains: (Optional) IPv6 Address:fe80:0000:0000:0000:0211:24ff:fe32:b18e Configure IPv6... Click the lock to prevent further changes. Assist me... Apply Now

REMARQUE : Consultez l'Aide de votre système d'exploitation pour plus de détails sur la configuration des paramètres TCP/IP de votre ordinateur.

C. Désactivez la numérotation de votre connexion à distance (si disponible).

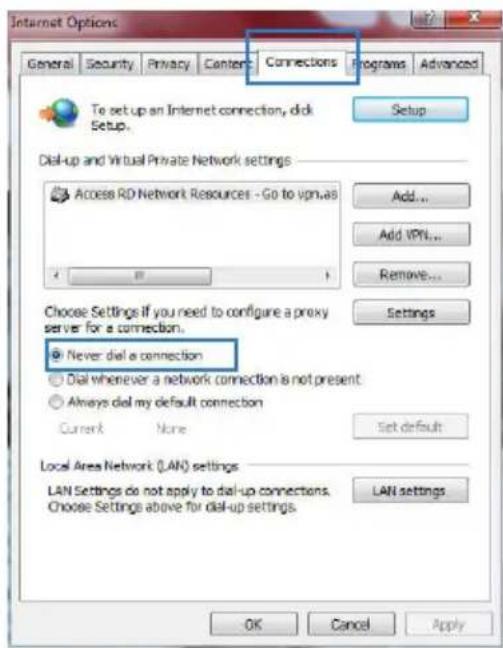

Sous Windows® 7

1. Cliquez sur Démarrer > Internet Explorer pour lancer le navigateur.
2. Cliquez sur Outils > Options Internet > onglet Connexions.
3. Cochez l'option Ne jamais établir de connexion.
4. Cliquez sur OK une fois terminé.

REMARQUE : Consultez le fichier d'Aide de votre explorateur Internet pour plus de détails sur la désactivation d'une connexion à distance.

3 Configuration via l'Interface Web

Se connecter à l'interface de configuration

Le routeur sans fil ASUS inclut un interface utilisateur en ligne qui permet de configurer le routeur sans fil sur votre ordinateur à l'aide d'un explorateur Web tel que Internet Explorer, Firefox, Safari ou Google Chrome.

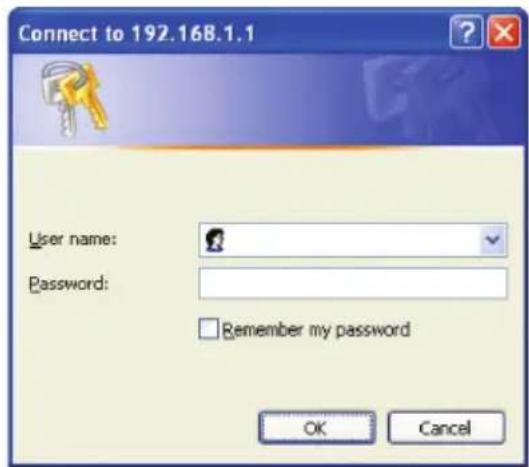

Pour vous connecter à l'interface de configuration Web :

1. Dans la barre d'adresse de votre navigateur Web, entrez l'adresse IP par défaut de votre routeur sans fil : 192.168.1.1

2. Dans la fenêtre de connexion, saisissez le nom d'utilisateur par défaut (admin) et le mot de passe (admin).

• Assurez-vous que vos client réseau soient configurés de manière à obtenir une adresse P automatiquement et que leur serveur proxy et la numérotation de connexion à distance soit désactivés.

• Pour plus de détails, consultez la section Avant de commencer de ce manuel.

• L'interface de configuration du routeur se lance. Utilisez cette interface pour configurer divers paramètres du routeur.

ASUS Layout Network Operation Mode Internal status Preview Version 3.0.0.1.28 SSID: AGIS AGIS US General Aircraft Map Contact Network Traffic Manager USB Connection Advanced Setting Wireless LAN WAN Firewall Administration System Log Internal status Disconnected AS-US RT-NAS IV Security Level Open System 10 Clients: 6 No Devices No Device ASUS RT-NAS II 2.4GHz 3GHz Wireless name(USID) AGIS Authentication Method: WAT 527288 WEP Encryption 5500 Apply LAN IP 182.168.1.1 PIN-code 1255678 LANMAC address 20-07-30-80-80-80 Windows 2.4GHz MAC address 20-07-30-80-80-80

Configurer la connexion Internet

REMARQUE : Lors de la toute première configuration de connexion Internet, appuyez sur le bouton de réinitialisation de votre routeur sans fil pour restaurer ses paramètres par défaut.

Quick Internet Setup (QIS) avec auto-détection

La fonction Quick Internet Setup (QIS) détecte le type de connexion à Internet automatiquement et vous guide dans la configuration de votre réseau.

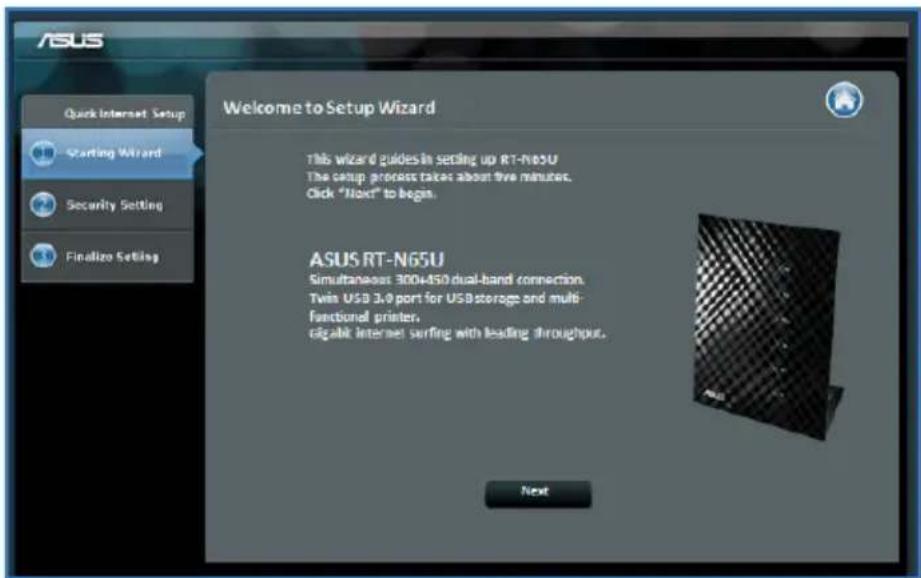

Pour utiliser la fonction QIS avec auto-détection :

1. Lancez votre navigateur Web tel que Internet Explorer, Firefox, Safari ou Google Chrome.

1. Le routeur sans fil détecte automatiquement si votre connexion utilise une IP dynamique ou statique, le protocole PPPoE, PPTP ou L2TP. Entrez les informations nécessaires en fonction de votre type de connexion.

IMPORTANT ! Vous pouvez obtenir vos informations de connexion auprès de votre FAI (Fournisseur d'accès à Internet).

REMARQUES :

• L'auto-détection de votre type de connexion a lieu lorsque vous configurez le routeur sans fil pour la première fois ou lorsque vous restaurez les paramètres par défaut du routeur.
• Si votre type de connexion Internet n'a pas pu être détecté, cliquez sur Skip to manual setting (Configuration manuelle) pour configurer manuellement vos paramètres de connexion.

• Si l'Assistant de configuration rapide ne s'exécute pas automatiquement, suivez les étapes ci-dessous :

• Entrez http://192.168.1.1 dans la barre d'adresse de votre explorateur Web.

• Connectez-vous à l'aide du nom d'utilisateur admin et du mot de passe admin.

• Allez dans la page Network Map (Carte réseau) > Internet status (État Internet), puis cliquez sur le bouton GO (Aller) du champ Quick Internet Setup (Configuration Internet rapide).

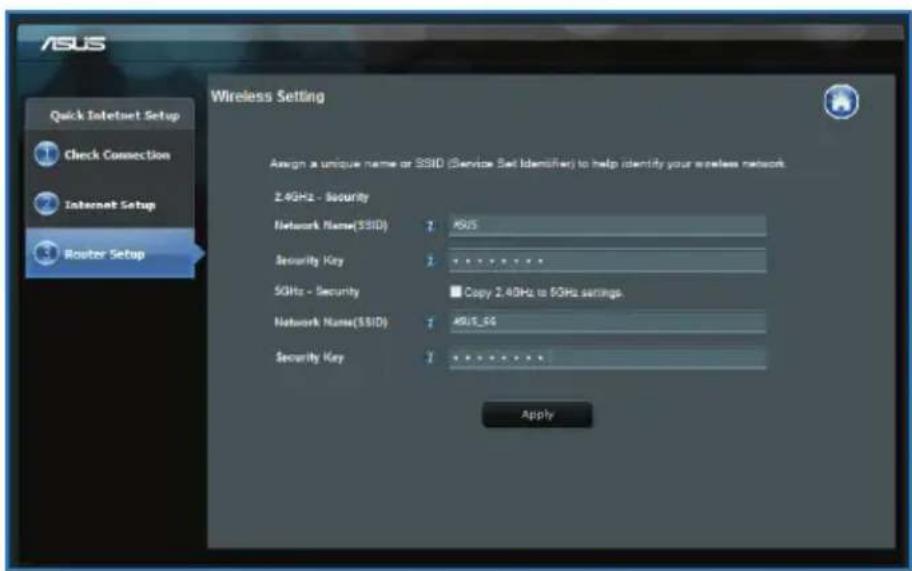

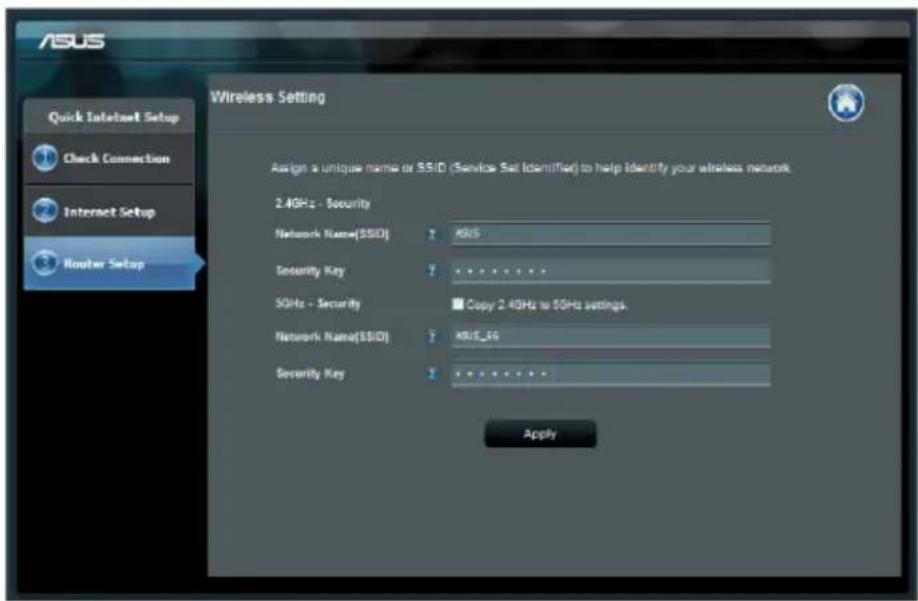

• Assignez un nom au réseau (SSID) ainsi qu'une clé de sécurité pour votre connexion sans fil 2.4GHz et 5 GHz. Cliquez sur Apply (Appliquer) une fois terminé.

ASUS Quick Internet Setup Check Connection Internet Setup Router Setup Wireless Setting Assign a unique name or SSID (Service Set Identifier) to help identify your wireless network. 2.4GHz - Security Network Name(3S1D) ASUS Security Key ****** 5GHz - Security Copy 2.4GHz to 5GHz settings Network Name(3S1D) ASUS_SG Security Key ****** Apply

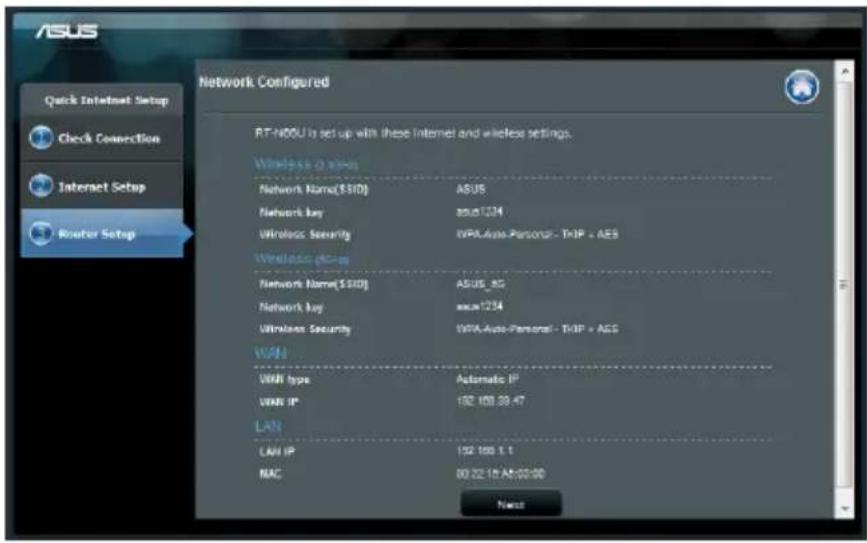

1. Les paramètres de connexion Internet et sans fil apparaissent. Cliquez sur Next (Suivant) pour continuer.

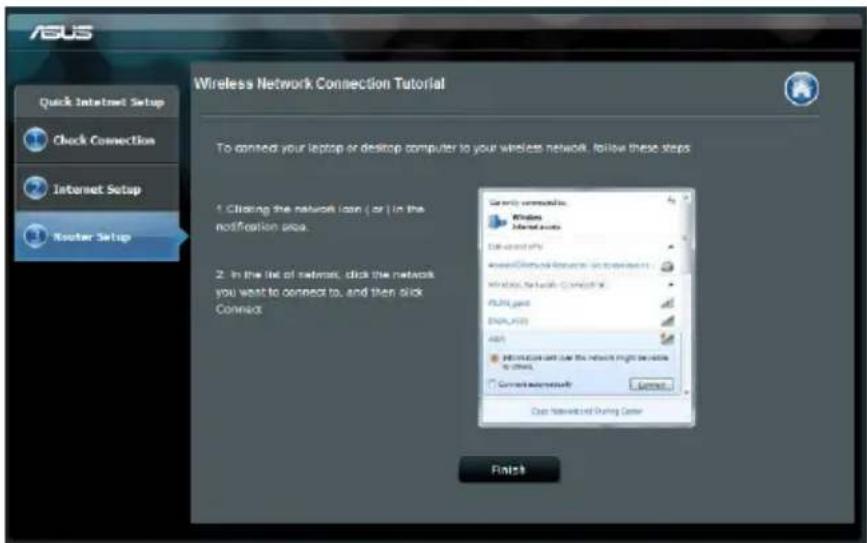

1. Lisez le tutoriel de connexion réseau, puis une fois terminé cliquez sur Finish (Terminé).

Configurer les paramètres de sécurité sans fil

Pour protéger votre réseau sans fil contre les accès non autorisés, vous devrez configurer les paramètres de sécurité du routeur.

Pour configurer les paramètres de sécurité sans fil :

1. Entrez 192.168.1.1 dans la barre d'adresse de votre navigateur Web.
2. Dans la fenêtre de connexion, saisissez le nom d'utilisateur par défaut (admin) et le mot de passe (admin), puis cliquez sur OK. Le menu principal de l'interface de configuration Web du routeur apparaît.
3. Dans l'écran Network Map (Carte réseau), sélectionnez l'icône System status (État du système) pour afficher les options de sécurité telles que le SSID, le niveau de sécurité et la méthode de chiffrement.

REMARQUE : Vous pouvez définir des paramètres de sécurité différents pour les bandes 2.4GHz et 5GHz.

Paramètres de sécurité pour la bande des 2.4GHz

ASUS Layout Reboot Login Quick Internet Status Operation Mode Server Preview Version: 1.0.0.1.28 SSID: ASIS ASIS-1G General Network Map Quest Network Traffic Manager USB Extension Advanced Setting Wireless LAN Vacc Power Administration System Uog Internet color Disconnected ADJOS RT-NETU Security Level: Open System 73 Clients 6 No Device No Device ASUS RT/NAS II 2.4GHz 5GHz Wireless name(USB) ABS Authentication Method: getr. 5GHz WIP Experiences: 0.0Hz Apply LAN IP 162.4GHz PEN code 1236678 LAN MAC address 26-07.30.00.00.00 Windows 2.4GHz MAC address 26-07.30.00.00.00

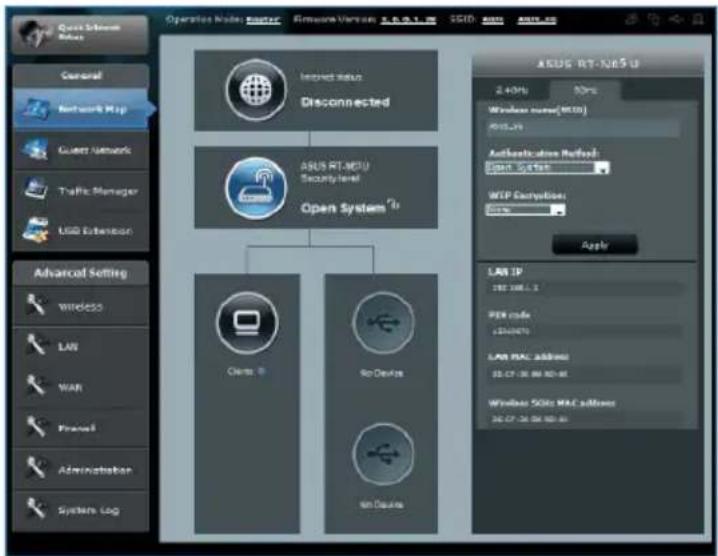

Paramètres de sécurité pour la bande des 5GHz

1. Dans le champ Wireless name (Nom du réseau sans fil) (SSID), spécifiez un nom unique pour votre réseau sans fil.
2. Dans le menu déroulant Security Level (Niveau de sécurité), sélectionnez la méthode de chiffrement.

IMPORTANT ! Le standard IEEE 802.11n n'autorise pas l'utilisation du haut débit avec les méthodes de chiffrement WEP ou WPA-TKP. Si vous utilisez ces méthodes de chiffrement, votre débit ne pourra pas excéder les limites de vitesse établies par le standard IEEE 802.11g 54Mbps.

1. Entrez votre clé d'identification.
2. Cliquez sur Apply (Appliquer) une fois terminé.

Gérer les clients du réseau

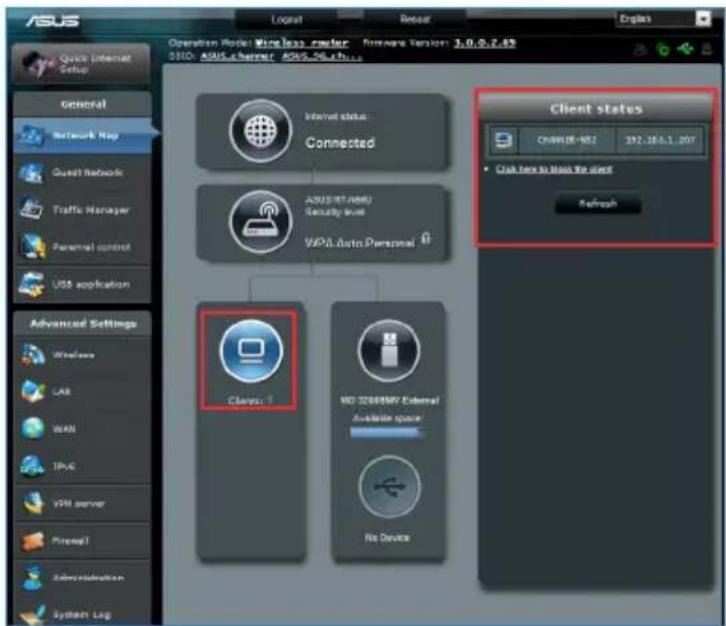

Pour gérer les clients de votre réseau :

1. Ouvrez l'interface de configuration Web du routeur sans fil.
2. Dans l'écran Network Map (Carte du réseau), sélectionnez l'icône Client Status (État des clients) pour afficher les informations relatives aux clients de votre réseau.

Surveiller votre périphérique USB

Le routeur sans fil ASUS intègre deux ports USB 3.0 pour la connexions de périphériques USB tels qu'un dispositif de stockage ou une imprimante USB et vous permettent de surveiller votre environnement de travail, partager des fichiers ou une imprimantes avec les clients de votre réseau.

REMARQUE : Pour utiliser cette fonctionnalité, vous devez connecter un périphérique de stockage USB (ex : disque dur ou clé USB) sur l'un des ports USB 3.0 situés à l'arrière de votre routeur sans fil. Assurez-vous que le périphérique de stockage USB est formaté et correctement partitioné. Visitez le site Web d'ASUS sur http://www.asus.com pour la liste des formats de fichiers pris en charge.

IMPORTANT ! Vous devrez d'abord créer un compte utilisateur avant de pouvoir autoriser d'autres clients du réseau à accéder au périphérique USB. Pour plus de détails, référez-vous à la section Utiliser AiDisk pour partager des fichiers de ce manuel.

Pour surveiller votre périphérique USB :

1. Ouvrez l'interface de configuration Web du routeur sans fil.
2. Dans l'écran Network Map (Carte réseau), sélectionnez l'icône USB Disk Status (État du disque USB) pour afficher les informations du disque USB connecté au routeur sans fil.

1. Dans le champ AiDisk Wizard (Assistant Ai Disk), cliquez sur GO pour configurer un serveur FTP pour le partage de fichiers sur Internet.

REMARQUES :

• Pour plus de détails, consultez la section Utiliser le service de partage Samba et Utiliser le service de partage FTP de ce manuel.

• Périphérique de stockage USB externe :

• Le routeur sans fil fonctionne avec la plupart des périphériques de stockage USB d'une taille maximum de 2To et supporte la lecture/écriture pour les formats de fichiers FAT16, FAT32, EXT2, EXT3 et NTFS.

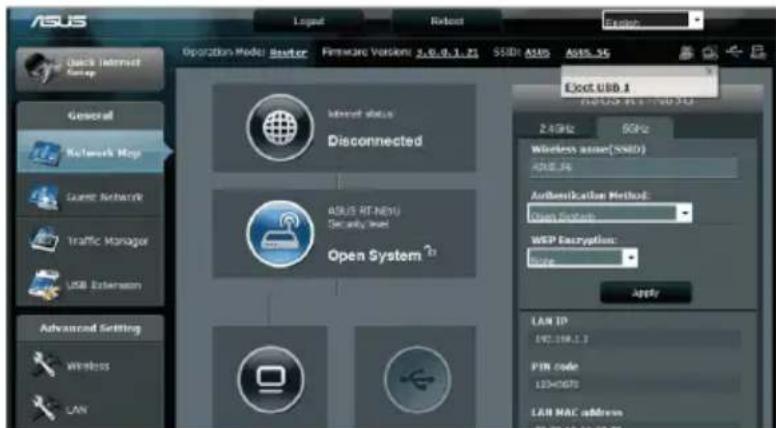

• Pour retirer le périphérique de stockage USB en toute sécurité, ouvre le Gestionnaire de configuration du routeur (http://192.168.1.1), puis dans la page Network Map (Carte réseau), cliquez sur l'icône USB puis sur Eject USB1 (Éjecter le périphérique USB1).
• Une mauvaise éjection du périphérique de stockage peut endommager les données contenues sur le disque.

ASUS Quick Internet Setup Operation Mode: Subder Firmware Version: 2.0.0.1.21 SSDI: ASIS Auto: 35 Excl USB 1 General Network Map Current Network Traffic Manager USB Extension Advanced Setting Wireless LAN Internet status Disconnected ASUS RT-NEWU Security Level Open System 23 24Hz 5GHz Wireless name(SSID) ASIS_36 Authentication Method: Open Switch WEP Encryption: lowe Apply LAN ID 140.198.1.3 PIN code 123+0672 LAN MAC address

Créer un réseau invité

Un réseau invité permet d'offrir une connexion Internet pour les utilisateurs temporaires sans et restreint l'accès au réseau local privé.

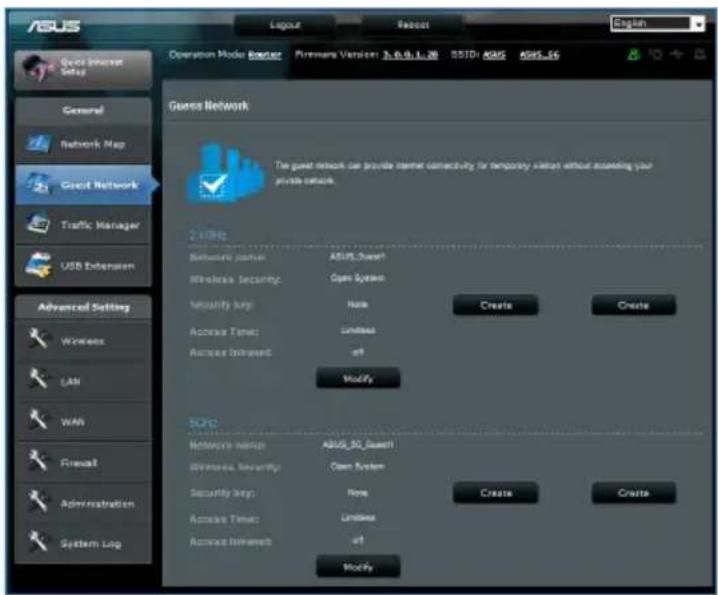

Pour créer un réseau invité :

1. Ouvrez le Gestionnaire de configuration du routeur sans fil.
2. Sur l'écran Guest Network (Réseau invité), cliquez sur Create (Créer) pour créer un réseau pour vos invités.

Utiliser le gestionnaire de trafic

Le service QoS (Quality of Service) vous permet de définir a priorité de la bande passante et de gérer le trafic du réseau.

Pour configurer l'ordre de priorité de la bande passante :

1. Ouvrez le Gestionnaire de configuration du routeur sans fil.
2. Sur l'écran Traffic Manager (Gestionnaire de trafic), sélectionnez l'onglet QoS.
3. Cliquez sur ON (Activer) pour activer la règle par défaut, puis remplissez les champs réservés au téléchargement et au transfert de paquets.

NOTE:

• Obtenez vos informations de bande passante auprès de votre FAI (Fournisseur d'accès à Internet).
• Si vous souhaitez hiérarchiser des applications ou des périphériques réseau spécifiques, sélectionnez l'une des règles QoS disponibles.

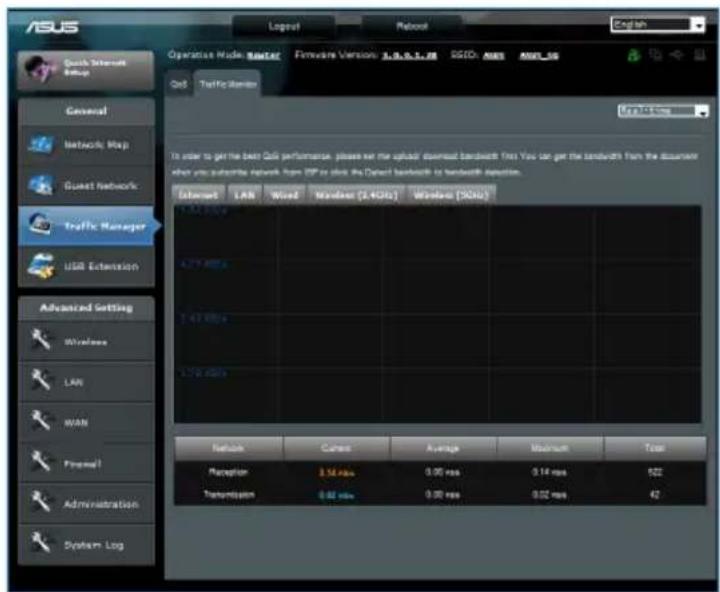

Surveillance du trafic

La fonction de surveillance du trafic vous permet d'évaluer l'usage de la bande passante et la vitesse des connexions Internet, du réseau local et du réseau étendu (2.4GHz ou 5GHz).

Utiliser AiDisk pour partager des fichiers

AiDisk vous permet de partager les fichiers contenus sur un périphérique de stockage USB via Internet.

REMARQUE : Avant d'utiliser AiDisk, assurez-vous d'avoir connecté un disque USB au port USB de votre routeur sans fil.

Pour utiliser AiDisk :

1. Cliquez sur l'icône AiDisk de la page des applications USB.

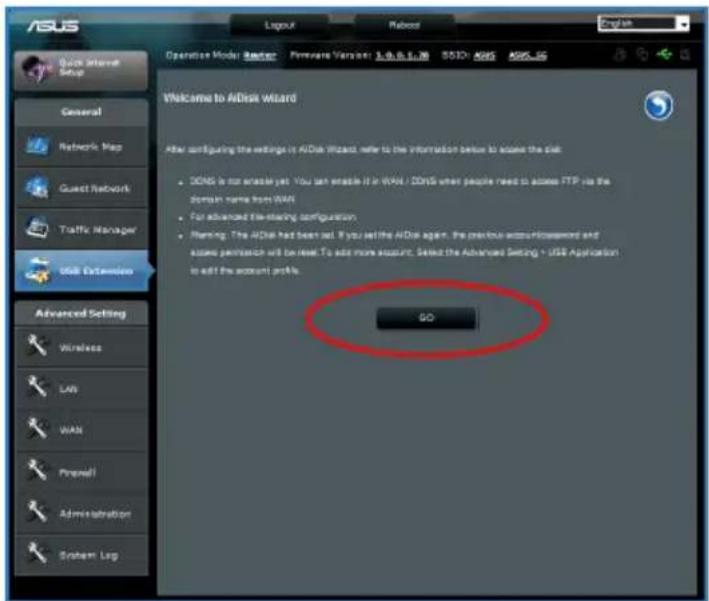

2. Sur l'écran Welcome to AiDisk wizard (Bienvenue dans l'assistant AiDisk), cliquez sur Go.

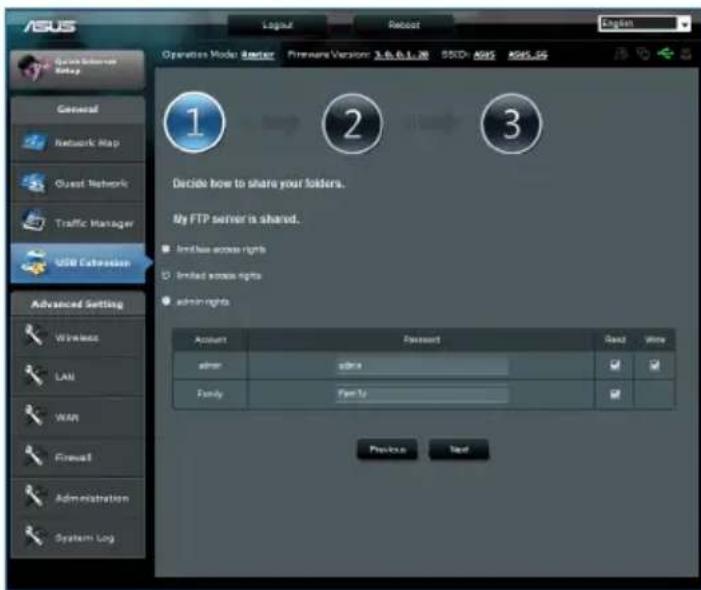

1. Définissez les droits d'accès des différents clients accédant aux données partagées.

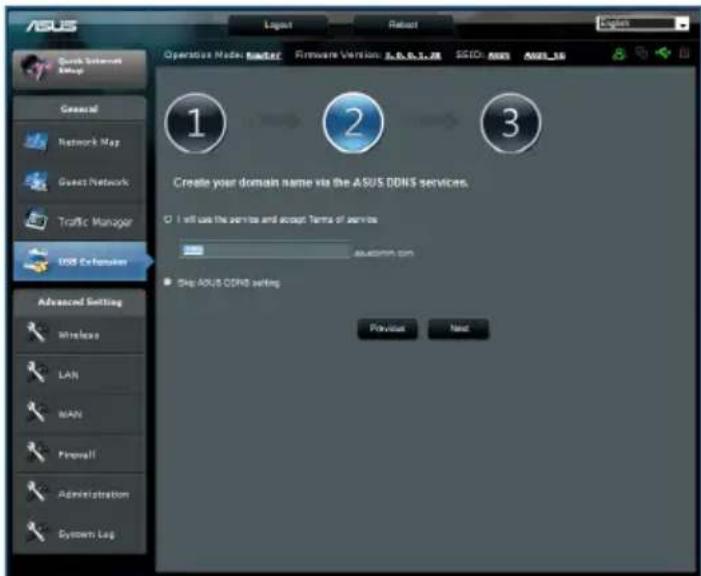

1. Si vous souhaitez créer votre propre nom de domaine pour votre serveur FTP via le service DDNS d'ASUS, sélectionnez I will use the service and accept the Terms of service (Je souhaite utiliser ce service et en accepte les conditions) et spécifiez le nom de votre domaine. Cliquez sur Next (Suivant).

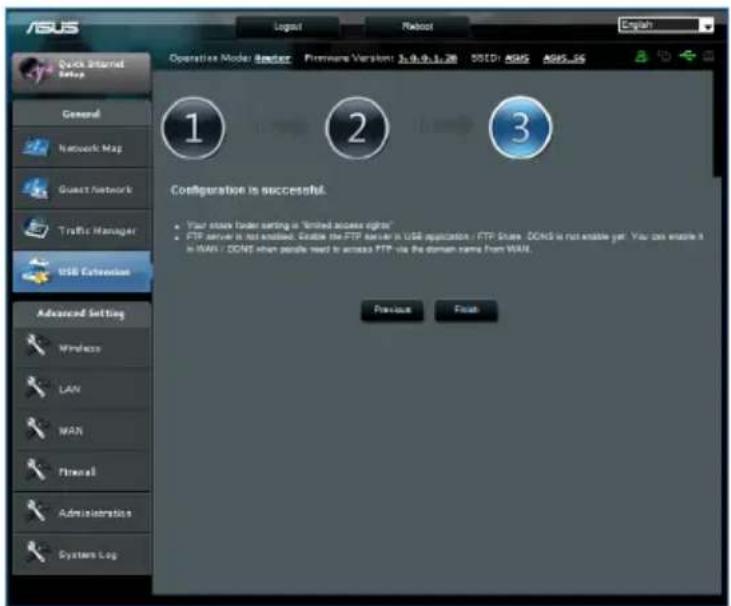

1. Cliquez sur Finish (Terminé) pour terminer la configuration.

1. Pour accéder au site FTP que vous venez de créer, lancez votre navigateur Internet ou un client FTP tiers et saisissez l'adresse suivante (ftp ://).

Utiliser les services de serveurs multimédia

Votre routeur sans fil permet aux périphériques multimédia UPnP (Universal Plug and Play), tels que la PS3 ou la XBox 360, d'accéder aux fichiers multimédia stockés sur le dispositif de stockage USB connecté au routeur.

REMARQUE : Avant d'utiliser la fonctionnalité UPnP, assurez-vous que votre périphérique UPnP possède un module réseau sans fil.

Pour utiliser le routeur comme serveur multimédia :

1. Cliquez sur l'élément USB Extension (Applications USB) du menu de navigation de gauche.
2. Sélectionnez Servers Center (Serveurs multimédia). Votre routeur sans fil est dès lors prêt à partager les fichiers contenus sur le dispositif de stockage USB.

ASUS Operation Media Server Firmware Version: 3.0.0.1.28 SSIO: ASIS ASIS-25 Servers center Network Place/Semile Share FTP Share Macrolensing setting Servers center Disabled DLNA Media Server: ON Disabled Files Server: OFF Advanced Setting Wireless LAN WAN Firewall Administration System Log Digital Media Player TV Digital Media Player Digital Media Player

Utiliser le service de partage Samba

Le partage Samba vous permet de configurer un compte et les persmissions d'accès au service samba.

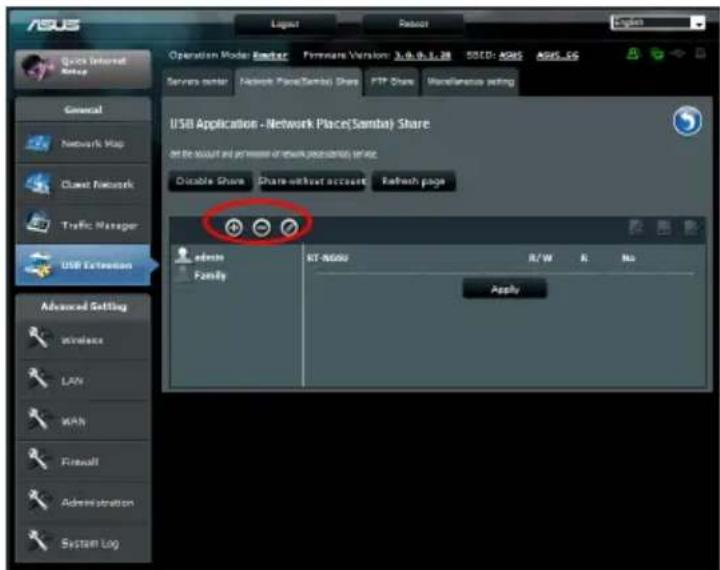

Pour utiliser le partage Samba :

1. Cliquez sur l'onglet Network place (Samba) Share (Partage Samba) de l'écran Servers Center (Serveurs multimédia).

2. Cliquez sur Add (Ajouter), Delete (Supprimer) ou Modify (Modifier) pour ajouter, supprimer ou modifier le compte. Cliquez sur Apply (Appliquer) une fois terminé.

Utiliser le service de partage FTP

Partage de fichiers via un serveur FTP

Le routeur sans fil ASUS vous permet de partager les fichiers contenus sur un périphérique de stockage USB via un serveur FTP avec d'autres ordinateurs du réseau local via Internet.

IMPORTANT ! Pour utiliser cette fonction, vous devez connecter un périphérique de stockage USB tel qu'un disque dur USB ou une clé USB sur le port USB 3.0 situé sur l'arrière du routeur sans fil. Assurez-vous que le périphérique USB soit formaté et correctement partitionné. Visitez le site Web d'ASUS http://www.asus.com pour la liste des systèmes de fichiers pris en charge.

REMARQUE : Assurez-vous de retirer le périphérique USB en toute sécurité. Une mauvaise éjection peut endommager les données contenues sur le périphérique.

Pour partager des fichiers via un serveur FTP :

1. Assurez-vous d'avoir configurer votre serveur FTP avec AiDisk.
2. Activez le service DDNS. Pour ce faire :

a. À partir du menu de navigation, cliquez sur Advanced (Avancé) > WAN (Réseau étendu) > onglet DDNS.
b. Dans le champ Enable the DDNS Client? (Activer le client DDNS?), cochez Yes (Oui).
c. Entrez les informations nécessaires dans les champs User Name or E-mail Address (Nom d'utilisateur ou adresse email) et Password or DDNS key (Mot de passe ou clé DDNS).
d. Entrez votre nom d'hôte dans le champ Host name. Le format doit être xxx.asuscomm.com, où xxx correspond à votre nom d'hôte.
e. Une fois terminé, cliquez sur Apply (Appliquer).

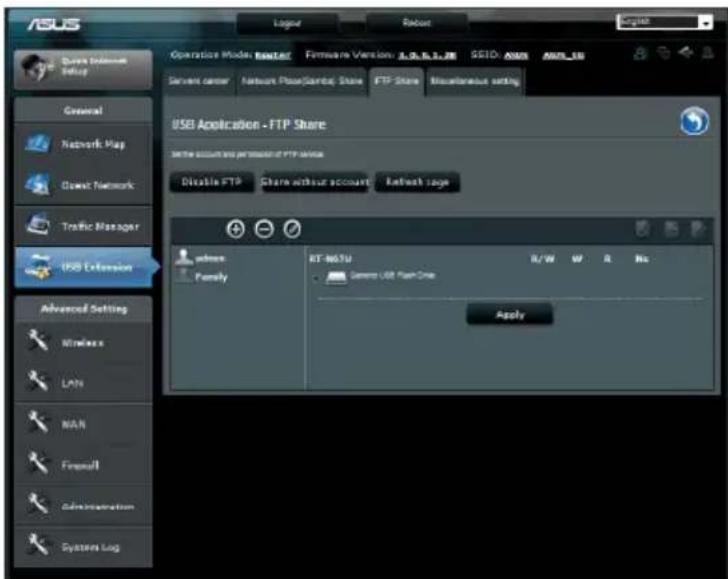

1. À partir du menu de navigation, cliquez sur USB Extension (Applications USB) > Servers Center (Serveurs multimédia) >onglet FTP Share (Partage FTP) et sélectionnez le compte auquel assigner les droits d'accès.

1. Dans la liste de fichier/dossiers, sélectionnez le type de droits d'accès à assigner aux différents types de fichiers/dossiers :

• R/W: Sélectionnez cette option pour assigner un droit de lecture/écriture à un type spécifique de fichier/dossier.
• W: Sélectionnez cette option pour assigner un droit d'écriture à un type spécifique de fichier/dossier.
• R: Sélectionnez cette option pour assigner un accès en lecture seule à un type spécifique de fichier/dossier.
• No: Sélectionnez cette option si vous ne souhaitez pas partager un type spécifique de fichier/dossier.

1. Cliquez sur Apply (Appliquer) pour enregistrer les modifications.

2. Pour accéder au serveur FTP, entrez le lien ftp ftp://.asuscomm.com ainsi que votre nom d'utilisateur et mot de passe dans la barre d'adresse de votre navigateur Web ou d'un client FTP tiers.

Paramètres divers

La page des paramètres divers vous permet de configurer d'autres paramètres de disque USB, comme le nombre d'utilisateurs pouvant s'y connecter, le nom du périphérique USB, le groupe de travail et la langue du serveur FTP.

Pour utiliser les paramètres divers :

1. Cliquez sur l'onglet Miscellaneous setting (Paramètres divers) de l'écran Servers Center (Serveurs multimédia).
2. Suivez les instructions apparaissant à l'écran.
3. Une fois terminé, cliquez sur Apply (Appliquer).

Cette page vous permet de configurer les fonctions avancées du routeur sans fil.

Configuration du serveur DHCP

Vous pouvez activer la fonctionnalité DHCP Server (Serveur DHCP) du routeur pour que les clients du réseau puissent obtenir une adresse IP automatiquement.

REMARQUE : Le routeur sans fil ASUS supporte jusqu'à 253 adresses IP sur le réseau.

Pour configurer le serveur DHCP :

1. Cliquez sur l'élément Advanced Setting (Paramètres avancés) du menu de the navigation situé à gauche de l'écran.
2. Sous le menu LAN (Réseau local), cliquez sur DHCP Server (Serveur DHCP).

1. Dans le champ Enable the DHCP Server? (Activer le serveur DHCP), cochez Yes (Oui).
2. Dans le champ IP Pool Starting Address (Adresse IP de départ), entrez l'adresse de départ du pool d'adresses IP.
3. Dans le champ IP Pool Ending Address (Adresse IP de fin), entrez l'adresse de fin du pool d'adresses IP.
4. Dans le champ Lease Time (Durée du bail), entrez le délai d'expiration des adresses IP.

IMPORTANT!

• Pour les champs relatifs au pool d'adresses IP de départ et de fin, il est recommandé d'utiliser :
• Adresse IP : 192.168.1.xxx (xxx peut être un nombre quelconque compris entre 2 et 254)
• L'adresse IP de départ ne peut pas être supérieure à l'adresse IP de fin.

REMARQUE : Téléchargez le dernier firmware sur le site Web d'ASUS :t http://www.asus.com

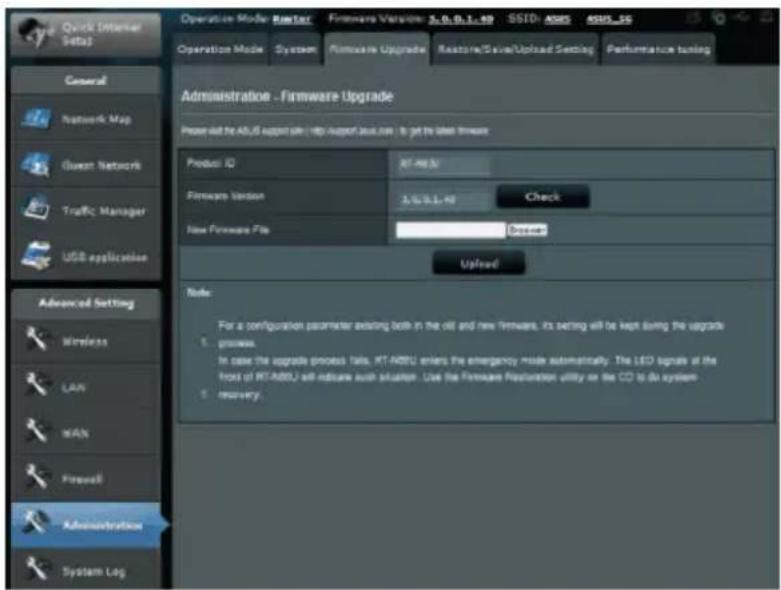

Pour mettre à jour le firmware :

1. Cliquez sur l'élément Advanced Setting (Paramètres avancés) du menu de the navigation situé à gauche de l'écran.
2. Sous le menu Administration, cliquez sur Firmware Upgrade (Mise à jour du firmware).
3. Dans le champ New Firmware File (Nouveau Fichier de Firmware), cliquez sur Browse (Parcourir) pour localiser le nouveau firmware sur votre ordinateur.
4. Cliquez sur Upload (Charger). Le chargement prend environ trois minutes.

REMARQUE : Si le processus de mise à jour échoue, le routeur sans fil basculera automatiquement en mode de secours et le voyant d'alimentation en façade clignotera lentement. Pour restaurer le système, utilisez l'utilitaire Firmware Restoration.

Restauration/Sauvegarde/Transfert de paramètres

Pour restaurer / sauvegarder / charger des paramètres :

1. Cliquez sur l'élément Advanced Setting (Paramètres avancés) du menu de the navigation situé à gauche de l'écran.

1. Sous le menu Administration, cliquez sur Restore/Save/Upload Setting (Restaurer/Enregistrer/Transférer des paramètres)

2. Sélectionnez les tâches que vous souhaitez effectuer :

- Pour restaurer les paramètres par défaut, cliquez sur Restore (Restaurer) puis cliquez sur OK lorsque le message de confirmation apparaît.

- Pour sauvegarder les paramètres système actuels, cliquez sur Save (Enregistrer), puis cliquez sur Save (Enregistrer) dans la fenêtre de téléchargement de fichiers pour sauvegarder le fichier système à l'emplacement désiré.

- Pour restaurer les paramètres système précédents, cliquez sur Browse (Parcourir) pour localiser le fichier système que vous souhaitez restaurer, puis cliquez sur Upload (Transférer).

Régler les performances du système

La page de configuration des performances du système vous permet d'ajuster la puissance d'émission radio des bandes 2.4GHz/5GHz ainsi que divers paramètres liés au ventilateur du routeur, et ce pour maximiser les performances.

Configurer une imprimante réseau

Utilisez l'utilitaire Network Printer Setup pour configurer une imprimante USB sur votre routeur sans fil et permettre aux clients du réseau d'accéder à l'imprimante USB.

REMARQUES :

- Pour vérifier que votre imprimante est compatible avec le routeur sans fil ASUS, visitez le site Web d'ASUS sur http://event.asus.com/networks/printersupport

- La fonction de serveur d'impression du routeur sans fil n'est pas compatible avec Windows® 2000.

Pour configurer votre imprimante USB :

1. Cliquez sur l'élément USB Extension (Applications USB) du menu de navigation de gauche, puis sur Network Printer Server (Serveur d'impression réseau).
2. Cliquez sur l'élément Download Now! (Télécharger maintenant!) du sous-menu ASUS EZ Printer Sharing pour télécharger l'utilitaire pour imprimante réseau.

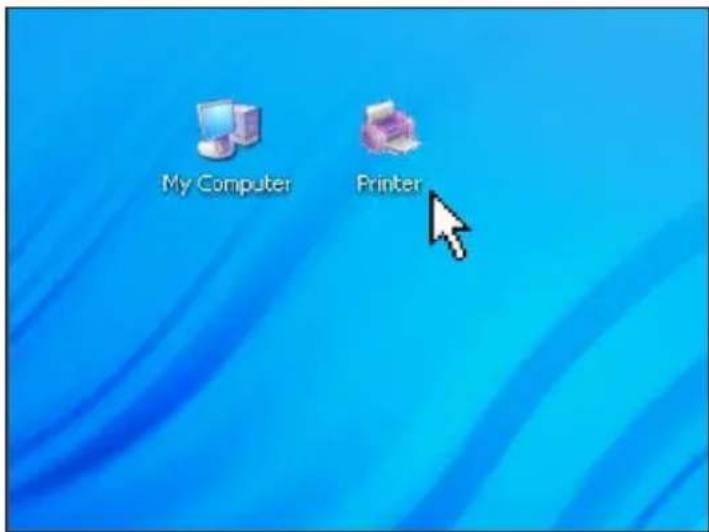

1. Décompressez le fichier téléchargé et cliquez sur l'icône représentant une imprimante pour exécuter le programme de configuration d'imprimante réseau.

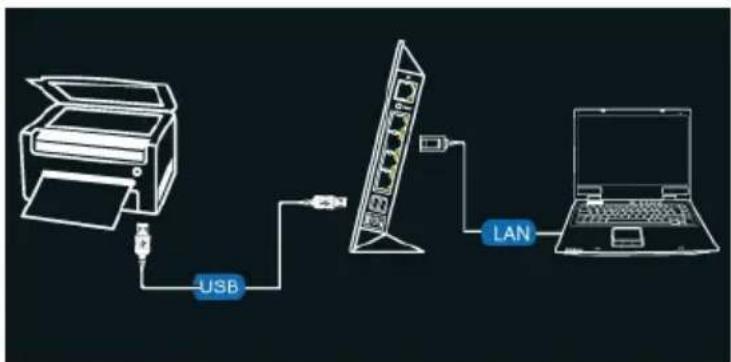

1. Suivez les instructions apparaissant à l'écran pour configurer le matériel, puis cliquez sur Next (Suivant).


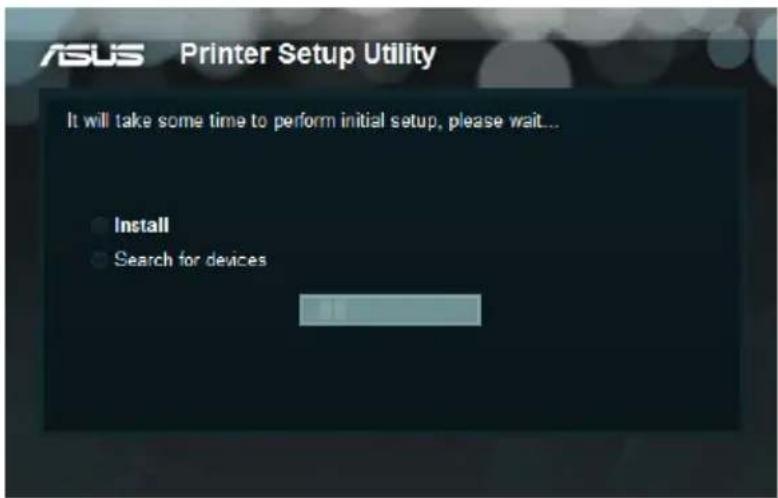

1. Patientez quelques minutes le temps que la configuration initiale se termine, puis cliquez sur Next (Suivant).

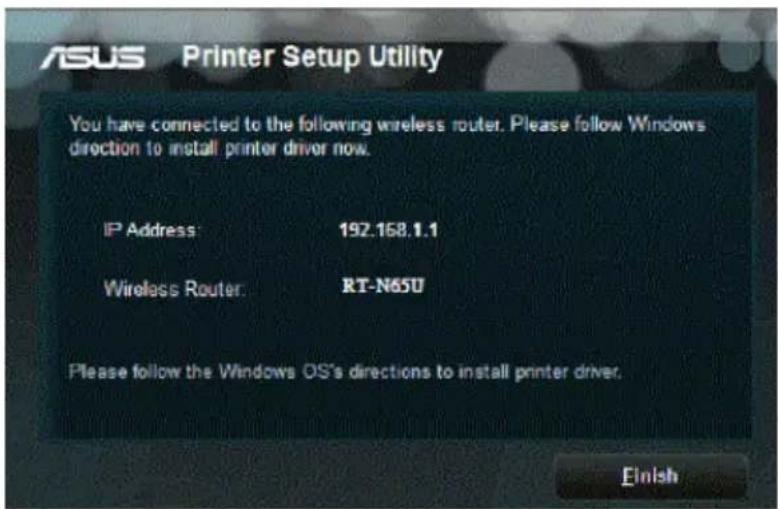

1. Cliquez sur Finish (Terminer) pour conclure l'installation.

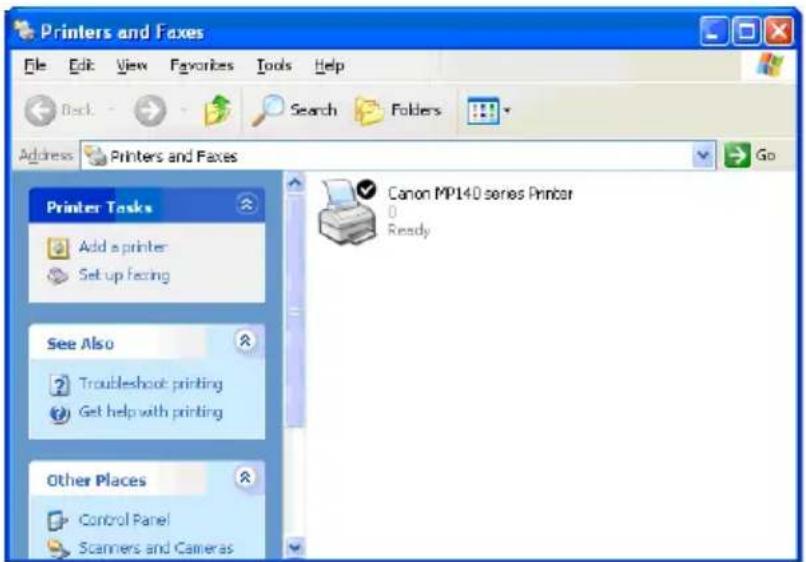

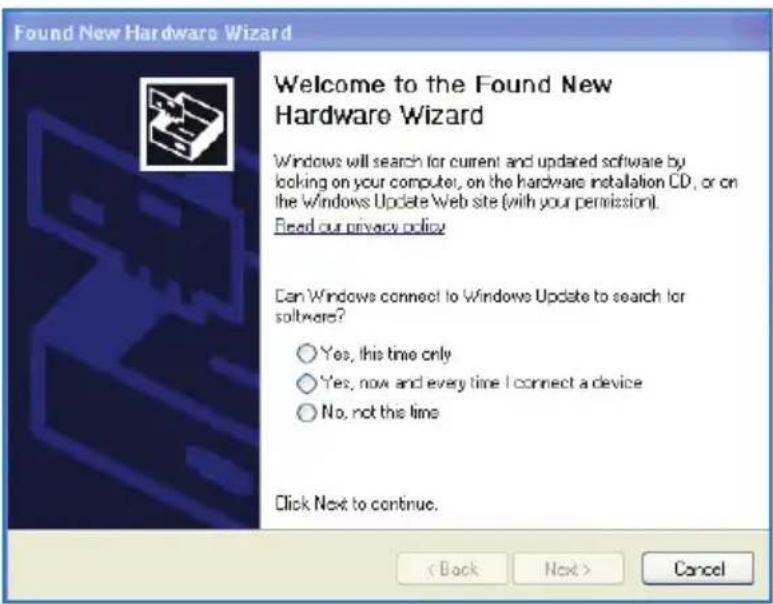

1. Suivez les instructions du système d'exploitation Windows® pour installer le pilote de l'imprimante.

1. Une fois le pilote installé, les clients du réseau pourront utiliser l'imprimante.

4 Utiliser les utilitaires

REMARQUES :

• Installez les utilitaires du routeur sans fil depuis le CD de support.
• Si l'exécution automatique est désactivée, exécutez le fichier setup.exe depuis le répertoire racine du CD de support.

Device Discovery

Device Discovery est un utilitaire sans fil ASUS qui détecte les routeurs sans fil ASUS et permet de les configurer facilement.

Pour lancer l'utilitaire Device Discovery :

- Depuis le bureau de votre ordinateur, cliquez sur Démarrer > Tous les programmes > ASUS Utility > RT-N65U Wireless Router > Device Discovery.

REMARQUE : Lorsque le routeur fonctionne en mode point d'accès, vous devez utiliser 'utilitaire Device Discovery pour obtenir son adresse IP.

Firmware Restoration est un utilitaire qui recherche automatiquement les routeurs sans fil ASUS dont la mise à niveau du firmware a échoué puis restaure ou charge le firmware que vous avez spécifié. Le processus prend de 3 à 4 minutes.

IMPORTANT : Utiliser le mode de secours avant de lancer l'utilitaire Firmware Restoration.

Pour lancer le mode de secours and utiliser l'utilitaire Firmware Restoration :

1. Débranchez la source d'alimentation de votre routeur sans fil.
2. Maintenez enfoncé le bouton de réinitialisation situé à l'arrière du routeur et rebranchez l'adaptateur d'alimentation au routeur. Maintenez le bouton réinitialisation enfoncé jusqu'à ce que le voyant d'alimentation en façade se mette à clignoter lentement pour indiquer que le routeur est en mode de secours.
3. Utilisez les paramètres TCP/IP suivants :

Adresse IP : 192.168.1.x

Masque de sous-réseau : 255.255.255.0

1. Depuis le bureau de votre ordinateur, cliquez sur Démarrer > Tous les programmes > ASUS Utility RT-N65U Wireless Router > Firmware Restoration.

1. Spécifiez un fichier de firmware, puis cliquez sur Upload (Transférer).

REMARQUE : Cet utilitaire n'est pas un utilitaire de mise à niveau du firmware et ne peut pas être utilisé avec un routeur sans fil ASUS fonctionnant normalement. Les mises à jour du firmware doivent être effectuées via l'interface Web. Voir section Configuration via l'interface Web pour plus de détails.

5 Dépannage

REMARQUE : Contactez le service technique d'ASUS si vous rencontrez des problèmes non mentionnés dans ce chapitre.

Impossible d'accéder à un explorateur Web pour configurer le routeur.

1. Lancez votre navigateur Web, puis ouvrez la boîte de dialogue "Options Internet" du menu Outils.
2. Cliquez sur "Supprimer les Cookies" et "Supprimer les fichiers" dans Fichiers Internet temporaire.

REMARQUE : Les options de suppression des cookies et des fichiers temporaires peuvent varier en fonction de l'explorateur Web utilisé.

Le client ne peut pas établir de connexion sans fil avec le routeur.

Hors de portée :

• Rapprochez le client du routeur.
- Essayez d'autres paramètres de canaux.

Authentication :

• Utilisez une connexion filaire pour vous connecter au routeur.
  • Vérifiez les paramètres de sécurité sans fil.
• Appuyez sur le bouton de réinitialisation situé sur l'arrière du routeur pendant plus de 5 secondes.

Routeur introuvable :

• Appuyez sur le bouton réinitialisation situé sur l'arrière du routeur pendant plus de 5 secondes.
• Vérifiez les paramètres SSID et de chiffrement de l'adaptateur sans fil.

Impossible d'accéder à Internet via l'adaptateur sans fil.

• Rapprochez le client du routeur.
- Vérifiez que l'adaptateur sans fil est connecté au bon routeur sans fil.
- Vérifiez que le canal sans fil que vous utilisez appartient aux canaux disponibles dans votre pays/région.
• Vérifiez les paramètres de chiffrement.
• Vérifiez la connexion ADSL ou au Câble.
• Utilisez un autre câble Ethernet.

Internet n'est pas accessible.

• Vérifiez les voyants lumineux du modem ADSL/câble et du routeur sans fil.
• Vérifiez l'état de la LED "WAN" du routeur. Si celle-ci n'est pas allumée, utilisez un autre câble réseau et réessayez.

Quand la LED “LINK” du modem ADSL est allumée, cela signifie qu’il est possible d’accéder à Internet.

• Redémarrez votre ordinateur.
- Référez-vous au guide de configuration rapide du routeur et reconfigurez les paramètres.
• Vérifiez que la LED WAN du routeur est allumée.
• Vérifiez les paramètres de chiffrement sans fil.
- Vérifiez si l'ordinateur peut obtenir une adresse IP (via un réseau Ethernet ou sans fil).
- Vérifiez que votre navigateur Internet est configuré pour utiliser le réseau local, et non un serveur proxy.

Si la LED “LINK” du modem ADSL clignote ou reste éteinte en permanence, cela signifie alors qu’il n’est pas possible d’accéder à Internet - le routeur n’est pas en mesure d’établir une connexion au réseau ADSL.

• Vérifiez que les câbles sont correctement connectés.
- Débranchez le câble d'alimentation du modem. Patientez quelques secondes, puis reconnectez le câble.
- SI la LED ADSL clignote ou reste éteinte en permanence, contactez votre fournisseur d'accès ADSL.

Nom de réseau ou clé de cryptage oublié

• Essayez de configurer une connexion filaire et configurez à nouveau les paramètres de chiffrement sans fil.
• Appuyez sur le bouton de réinitialisation situé sur l'arrière du routeur pendant plus de 5 secondes.

Comment restaurer les paramètres par défaut du système

• Appuyez sur le bouton de réinitialisation situé sur l'arrière du routeur pendant plus de 5 secondes.
• Référez-vous à la section Restauration/Sauvegarde/Transfert des paramètres de ce manuel.

Les éléments suivants sont les paramètres par défaut du routeur :

Nom d'utilisateur : admin

Mot de passe : admin

Service DHCP : Activer (si un câble WAN est connecté)

Adresse IP : 192.168.1.1

Nom de Domaine : (vide)

Masque de sous-réseau : 255.255.255.0

Serveur DNS 1: 192.168.1.1

Serveur DNS 2: (vide)

SSID : ASUS

Service DDNS ASUS

Le RT-N65U est compatible avec le service DDNS d'ASUS. Lorsque vous échangez des appareils dans un centre d'assistance, si vous êtes enregistré par le service DDNS d'ASUS et que vous souhaitez garder votre nom de domaine original, le transfert des données est important. Visitez votre centre d'assistance local pour plus d'informations.

REMARQUES :

• S'il n'y a pas d'activité sur le domaine - comme par exemple une reconfiguration du routeur ou l'accès au nom de domaine enregistré - sous 90 jours, le système efface automatiquement les informations enregistrées.
• Si vous rencontrez un problème ou des difficultés pour utiliser votre appareil, contactez un centre d'assistance.

Foire aux questions (FAQ)

1. Les informations enregistrées peuvent-elles êtres perdues ou enregistrées par d'autres personnes ?

Si vous ne mettez pas à jour les informations enregistrées dans un délai de 90 jours, le système efface automatiquement les informations enregistrées et le nom de domaine peut être utilisé par d'autres personnes.

2. Je n'ai pas souscris au service DDNS ASUS pour le routeur sans fil que j'ai acheté il y a six mois. Puis-je encore m'enregistrer ?

Oui, vous pouvez toujours souscrire au service DDNS ASUS pour votre routeur. Le service DDNS est intégré au routeur, vous pouvez donc activer le service DDNS ASUS à tout moment. Avant de vous enregistrer, cliquez sur Query pour vérifier si le nom d'hôte est déjà enregistré ou non. S'il n'existe pas déjà, le système enregistre automatiquement votre nom d'hôte.

1. J'ai enregistré un nom de domaine par le passé qui fonctionnait très bien jusqu'à ce que mes amis me préviennent qu'ils ne peuvent plus accéder à mon nom de domaine.

Vérifiez les points suivants :

1. Internet fonctionne normalement.
2. Le serveur DNS fonctionne normalement.
3. La dernière date de mise à jour de votre nom de domaine.

Si vous rencontrez toujours des problèmes pour accéder à votre nom de domaine, contactez votre centre d'assistance.

1. Puis-je enregistrer deux noms de domaine pour accéder séparément à mes serveurs http et ftp ?

Non, cette opération est impossible. Vous ne pouvez enregistrer q'un seul nom de domaine par routeur. Utilisez le mappage de port pour augmenter la sécurité du réseau.

1. Lorsque je redémarre le routeur, pourquoi l'adresse IP du réseau est différente sur MS DOS et sur la page de configuration du routeur ?

Ceci est normal. Le laps de temps entre le serveur DNS de votre fournisseur d'accès à Internet et les résultats DDNS ASUS entraîne l'apparition d'adresses IP du réseau différentes de celles de la page de configuration du routeur. Les fournisseur d'accès à Internet ont des délais de mise à jour de l'adresse IP différents.

1. Le service DDNS ASUS est-il gratuit ou est-ce juste une version d'essai ?

Le service DDNS ASUS est gratuit et intégré sur certains routeurs ASUS. Vérifiez que votre routeur ASUS supporte le service DDNS ASUS.

Appendice

Notices

Services de reprise et de recyclage d'ASUS

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

REACH

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm.

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et
- Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une

interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
- Augmentez l'espace de séparation entre l'équipement et le récepteur.
- Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
- Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

ATTENTION : Les changements ou les modifications apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Interdiction de co-localisation

Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) ensemble ni opérer conjointement avec d'autres antennes ou émetteurs.

Informations de sécurité

Afin de se conformer aux directives de la FCC en matière d'exposition aux fréquences radio, cet appareil doit être installé et fonctionner en respectant une distance minimale de 20 cm entre le radiateur et votre corps. Veuillez utiliser uniquement l'antenne fournie.

Déclaration de conformité (Directive R&TTE 1999/5/CE)

Conditions de protection pour la salubrité et la sûreté – Article 3.1a Tests de la sécurité électrique en conformité avec EN 60950-1 et considérés pertinents et suffisants.

Conditions de protection pour la compatibilité électromagnétique – Article 3.1b

Tests de la compatibilité électromagnétique en conformité avec EN 301 489-1 et EN 301 489-17 et considérés pertinents et suffisants.

Utilisation efficace du spectre des radiofréquences – Article 3.2 Tests radio en accord avec EN 300 328-2 et considérés pertinents et suffisants.

Marque d'avertissement CE

Ceci est un produit de classe B; dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l'utilisateur pourra être amené à prendre les mesure adéquates.

Canada, avis d'Industrie Canada (IC)

Cet appareil numérique de classe B est conforme aux normes canadiennes ICES-003 et RSS-210.

Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférence et (2) cet appareil doit accepter toute interférence, notamment les interférences qui peuvent affecter son fonctionnement.

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par l'appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Industrie Canada (IC). Utilisez l'appareil de sans fil de façon à minimiser les contacts humains lors du fonctionnement normal.

Ce périphérique a été évalué et démontré conforme aux limites SAR (Specific Absorption Rate – Taux d'absorption spécifique) d'IC lorsqu'il est installé dans des produits hôtes particuliers qui fonctionnent dans des conditions d'exposition à des appareils portables.

Ce périphérique est homologué pour l'utilisation au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Industrie Canada rendez-vous sur: http://www.ic.gc.ca/app/sitt/reltel/srch/nwRdSrch.do?lang=eng

Pour des informations supplémentaires concernant l'exposition aux RF au Canada rendez-vous sur : http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html

NCC 警語

ASUSTeK COMPUTER INC. (Asie Pacifique)

Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Support en ligne support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse 800 Corporate Way, Fremont, CA 94539, USA

Téléphone [phone]

Fax [phone]

Site Web usa.asus.com

Support en ligne support.asus.com

ASUS France SARL

Adresse 10, Allée de Bienvenue

93160 Noisy Le Grand, France

Téléphone [phone]

Site Web www.france.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Support en ligne support.asus.com

Centres d'appels mondiaux

Pays/Région Numéro Hotline Langues		Horaires Jours
Australie	1300-2787-88	Anglais 8:00-20:00	Lun. au Ven.
Autriche	0043-820240513	Allemand 9:00-18:00	Lun. au Ven.
Belgique	0032-78150231	Néerlandais/Français	9:00-17:00 Lun. au Ven.
Chine	8400-620-6655	Chinois simplifié 9:00-18:00 Mon. to Sun.
Danemark	0045-3832-2943	Danois/Anglais 9:00-17:00 Lun. au Ven.
Finlande	00358-9693-7969	Finlandais/An-glais/Suédois	10:00-18:00 Lun. au Ven.
France	0033-170949400	Français 9:00-17:45	Lun. au Ven.
Grèce	00800-44-14-20-44	Grec	9:00-13:00;14:00-18:00	Lun. au Ven.
Hong-Kong	3582-4770	Cantonnais/Chinois/Anglais	10:00-20:00	Lun. au Ven.
			10:00-17:00 Sat.
Irlande	0035-31890719918	Anglais 9:00-17:00	Lun. au Ven.
Italie	199-400089	Italien	09:00-13:0014:00-18:00	Lun. au Ven.
Japon	0800-123-2787	Japonais	9:00-18:00 Lun. au Ven.
			9:00-17:00 Sat. to Sun.
Malaisie	[phone](Vérification du statut de réparation)[phone]	Bahasa Melayu/Anglais	10:00-19:00	Lun. au Ven.
Pays-bas/Luxembourg	0031-591-570290	Néerlandais /Anglais	9:00-17:00 Lun. au Ven.
N. Zélande	0800-278-788/0800-278-778	Anglais 8:00-20:00	Lun. au Ven.
Norvège	0047-2316-2682	Norvégien/Anglais	9:00-17:00 Lun. au Ven.
Philippines	[phone];180014410573	Anglais 9:00-18:00	Lun. au Ven.
Pologne	00225-718-03300225-718-040	Polonais	9:00-17:008:30-17:30	Lun. au Ven.
Portugal	707-500-310	Portugais 9:00-17:00	Lun. au Ven.
Russie	+8-800-100-ASUS;[phone]	Russe/Anglais	9:00-18:00 Lun. au Ven.
Singapour	[phone](Vérification du statut de réparation)-66221701	Anglais	11:00-19:00 Lun. au Ven.
Slovaquie	00421-232-162-621	Tchèque	8:00-17:00 Lun. au Ven.
Espagne	902-88-96-88 Espagnol 9:00-18:00 Lun. au Ven.
Suède	0046-8587-6940	Suédois/Anglais	9:00-17:00 Lun. au Ven.

Centres d'appel mondiaux

Pays/Région Numéro Hotline Langues		Horaires Jours
Suisse	0041-848111010 Allemand	d/Français 9:00-18:00	Lun. au Ven.
	0041-848111014 Français	9:00-17:45 Lun. au	Ven.
	0041-848111012 Italien 9	:00-17:00 Lun. au Ven.
Taiwan	0800-093-456;02-81439000	Chinois traditionnel	9:00-12:00;13:30-18:00	Lun. au Ven.
Thaïlande	[phone]; 001800 852 5201	Thaï/Anglais 9:00-18:00	Lun. au Ven.
Turquie [phone]	4-3000 Turc 09:00-18:00	Mon. to Fri
Royaume-Uni	0044-870-1208340;0035-31890719918	Anglais 9:00-17:00 Lun. au Ven.
USA/Canada	1-812-282-2787	Anglais	8:30-12:00amEST(5:30am-9:00pmPST)	Lun. au Ven.
			9:00am-6:00pmEST(6:00am-3:00pmPST)	Sam. auDim.

REMARQUE : Pour plus d'informations, visitez le site Web d'ASUS sur : http://support.asus.com

Fabricant	ASUSTeK Computer Inc.Tél: [phone]Adresse: No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN
Représentant légale en Europe	ASUS Computer GmbHAdresse: HARKORT STR. 21-23, 40880 RATINGEN, Allemagne
Distributeur autorisé en Turquie	BOGAZICI BIL GISAYAR SAN. VE TIC. A.S.Tél: [phone]Adresse: AYAZAGA MAH. KEMERBURGAZ CAD.NO.10 AYAZAGA/ISTANBUL
	CIZGI Elektronik San. Tic. Ltd. Sti.Tél: [phone]Adresse: CEMAL SURURI CD. HALIM MERIC IS MERKEZINo: 15/C D:5-6 34394 MECIDIYEKOY/ISTANBUL
