MODE D'EMPLOI ZTE 170 ZANUSSI

Nous vous remercions d'avoir choisi cet appareil.

Nous vous souhaitons de profiter pleinement de votre nouvel appareil et nous espérons que vous choisirez de nouveau notre marque lors de votre prochain achat d'appareil électroménager.

Veuillez lire attentivement cette notice d'utilisation et conservez-la comme documentation de référence pendant toute la durée de vie du produit. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Comment lire votre notice d'utilisation ?

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Sommaire

Avertissements importants.....26

Description de l'appareil ..... 28

Bandeau de commande....29

Guide des programmes ..... 30

Première utilisation .... 32

Conseils utiles 32

Utilisation quotidienne .... 34

Entretien et nettoyage .... 37

En cas d'anomalie de fonctionnement. . 40

Caractéristiques techniques ..... 42

Données de consommation....43

Protection de l'environnement ..... 44

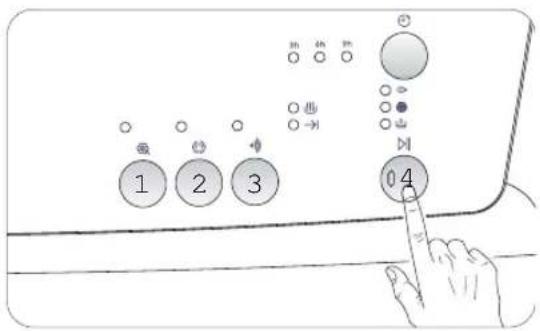

Réglage du niveau de conductivité .... 45

Installation 46

⚠ Avertissements importants

Pour des raisons de sécurité et dans le but de garantir un usage correct de l'appareil, nous vous invitons à lire attentivement cette notice d'utilisation ainsi que les recommandations et les avertissements qu'elle contient avant de procéder à l'installation et à la première utilisation de l'appareil. Pour éviter toute erreur ou accident, assurez-vous que les utilisateurs de cet appareil aient pris parfaitement connaissance de son fonctionnement et des mesures à observer en matière de sécurité. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Sécurité

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet appareil.
• Assurez-vous qu'aucun petit animal domestique ne grimpe dans le sèche linge. Pour éviter cela, vérifiez l'intérieur du tambour avant chaque utilisation de l'appareil.
• Les objets tels que les pièces de monnaie, les épingles de sûreté, les clous, les vis, les cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'importants dégâts et ne doivent pas être placés dans le sèche linge.
• Certaines pièces volumineuses, comme les couettes et les édredons, doivent être séchées dans une machine industrielle de grande capacité. Demandez au fabricant de l'article s'il peut être séché dans un appareil à usage domestique, même si son poids à sec est inférieur à la limite maximale admise.
• Pour éviter les risques d'incendie dus à un séchage excessif, n'utilisez pas l'appareil pour le séchage des pièces de linge suivantes : coussins, oreillers, couvertures matelassées et similaires (ces pièces accumulent la chaleur), les pièces de linge contenant de la mousse caoutchouc ou similaire.
• Débranchez toujours l'appareil après son utilisation, nettoyage et entretien.
• N'essayez en aucun cas de réparer vous-même le sèche-linge. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants

ou le mauvais fonctionnement du sèche-linge. Contactez le Centre de service après-vente le plus proche. Exigez des pièces d'origine.

• Risque d'explosion : le linge entré en contact avec des substances telles que l'huile, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, la cire ou les détachants pour la cire, doit être lavé soigneusement à la main, à l'eau chaude avec de la lessive, avant le séchage ou le repassage.
• Risque d'incendie : ne faites pas sécher dans votre appareil du linge qui a été taché ou imbibé d'huile végétale ou d'huile de cuisson.
• Risque d'incendie : si vous avez prétraité votre linge avec du détachant (spray ou liquide) avant lavage, effectuez un cycle de rinçage supplémentaire avant de le charger dans votre sèche linge.
• Vérifiez que les poches des vêtements à sécher ne contiennent pas de briquet à gaz ou d'allumettes.

ATTENTION :

N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins de sortir immédiatement tout le linge et de le déplier pour mieux dissiper la chaleur.

Installation

• Cet appareil est lourd. Faites attention lors de son déplacement.
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. En cas de doute, ne l'utilisez pas

ZANUSSI

et contactez le Centre de service après-vente.

• Tous les dispositifs de protection pour le transport doivent être retirés avant l'utilisation de l'appareil. En cas de non respect de cette recommandation, l'appareil ou les accessoires risquent d'être sérieusement endommagés. Reportez-vous au chapitre concerné.
• Le cycle de séchage se termine par une phase sans chauffe (cycle de refroidissement) pour éviter que le linge ne reste longtemps à haute température et ne subisse des dommages.
• Les branchements électriques nécessaires à l'installation de l'appareil doivent être réalisés par un électricien qualifié ou par un professionnel qualifié.
• L'appareil une fois installé, vérifiez régulièrement qu'il ne repose pas et qu'il n'exerce aucune pression sur le câble d'alimentation.
• Si le sèche linge est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition (accessoire en option).

Utilisation

• Cet appareil est destiné à un usage domestique. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Ne surchargez pas l'appareil. Reportez-vous au chapitre concerné.

• Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour.

• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil, mais saisissez-le au niveau de la prise.

• Ne mettez jamais le sèche linge en fonctionnement lorsque le câble d'alimentation électrique est endommagé ou bien lorsque le bandeau de commande, le plan de travail ou le socle sont si endommagés que l'intérieur de l'appareil présente une ouverture béante accessible.

Sécurité enfant

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Cet appareil a été conçu pour être utilisé par des adultes. Les enfants ne sont souvent pas en mesure de reconnaître les risques émanant des appareils ménagers. Il est donc indispensable de les garder sous surveillance lorsque l'appareil fonctionne. Veillez à ce que les enfants n'y touchent pas et qu'ils ne l'utilisent pas comme un jouet.
• Les éléments constituant l'emballage (les films en plastique, les morceaux de polystyrène par ex.) peuvent présenter un danger pour les enfants. Risque d'asphyxie ! Gardez les éléments d'emballage hors de la portée des enfants.
• Rangez les détergents en lieu sûr, hors de la portée des enfants.
• Assurez-vous que les enfants en bas âge ou vos animaux domestiques ne puissent pas pénétrer dans le tambour du sèche linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement.

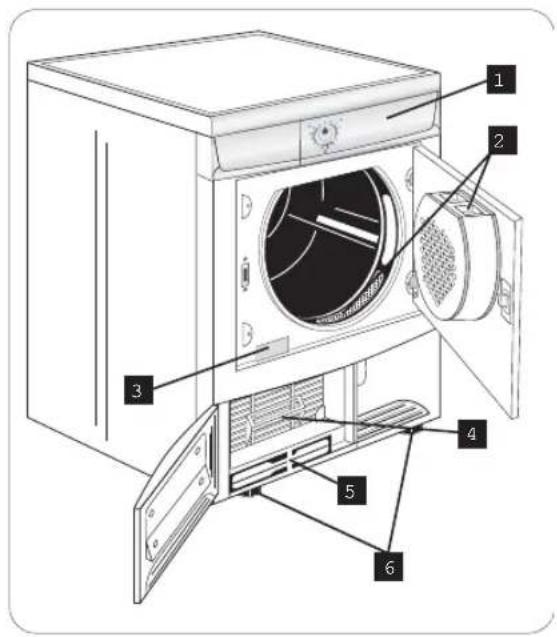

Description de l'appareil

1 Bandeau de commande
2 Filtre
3 Plaque signalétique
4 Condenseur d'air
5 Bac de récupération de l'eau de condensation
6 Pieds réglables

Sélecteur Programme/Temps

Vous permet de choisir entre un séchage à contrôle électronique et un séchage chronométrique. Tournez le sélecteur sur le temps ou le programme choisi.

Touche Délicat

Cette touche permet de réduire la température de séchage pour le linge délicat.

Touche Anti froissage long

Le cycle de séchage est automatiquement suivi d'une phase antifroissage qui dure environ 90 minutes.

Voyants

• Séchage
  • Fin →
• Condenseur

- Filtres à peluches

- Bac plein

Touche DEPART/PAUSE

Le programme et les options une fois sélectionnés, appuyez sur cette touche pour lancer le sèche-linge.

Touche Départ différé

Cette touche permet de retarder le départ du programme de 3, 6 ou 9 heures.

Touche Alarme

Lorsque le cycle de séchage est terminé, un signal sonore retentit par intermittence.

Guide des programmes

Programme	Type de linge	Options Description du programme
Très sec	Coton et lin	DélicatDépart différéAlarmeAnti froissage longSéchage de pièces épaisses, p.ex.serviettes éponge
Compètement sec	Coton et lin	DélicatDépart différéAlarmeAnti froissage longSéchage de textiles épais, p.ex. articles en tissu éponge, serviettes.
A ranger	Coton et lin	DélicatDépart différéAlarmeAnti froissage longSéchage de pièces d'épaisseur homogène, p.ex. serviettes éponge, tricots, serviettes.
Légèrement humide	Coton et lin	DélicatDépart différéAlarmeAnti froissage longPour textiles fins encore à repasser, p.ex. tricots, chemises en coton.
A repasser	Coton et lin	DélicatDépart différéAlarmeAnti froissage longPour linge de coton ou en lin, p.ex. linge de lit, linge de table.
Très sec	Synthétiques	DélicatDépart différéAlarmeAnti froissage longSéchage de pièces épaisses, p.ex. pullovers, linge de lit, linge de table.
A ranger	Synthétiques	DélicatDépart différéAlarmeAnti froissage longPour les tissus fins qui n'ont pas besoin d'être repassés, p.ex. chemises d'entretien facile, linge de table, vêtements de bébé, chaussettes, linge de corps.
A repasser	Synthétiques	DélicatDépart différéAlarmeAnti froissage longPour textiles fins, p.ex. tricots, chemises en coton.

ZANUSSI

Guide des programmes

Programme	Type de linge	Options Description du programme
Temps30'60'	SynthétiquesCoton	DélicatDépart différéAlarmeAnti froissage longSéchage de pièces épaisses, p.ex. serviettes éponge. Pour le séchage d'articles individuels ou pour de petits volumes.
Mix	SynthétiquesCoton	DélicatDépart différéAlarmeAnti froissage longProgramme spécial pour le coton et les tissus faciles d'entretien, qui peuvent sécher ensemble au même moment.
Spécial Baby	Grenouillères	DélicatDépart différéAlarmeAnti froissage longCycle Baby I bagit d'un programme spécial pour les grenouillères à sécher "prêtes à porter"
Jeans	Coton	DélicatDépart différéAlarmeAnti froissage longProgramme spécial pour les vêtements de loisirs, tels que jeans, blousons de survêtement, etc. de différentes épaisseurs (p.ex. aux poignées et aux coutures).
Rafraîchir	Coton et linSynthétiques	AlarmeProgramme spécial, d'une durée d'environ 10 minutes, conçu pour rafraîchir ou nettoyer délicatement des articles à domicile avec un produit de nettoyage à sec disponible dans le commerce. (N'utiliser que les produits déclarés appropriés pour le sèche-linge par le fabricant ; respecter les instructions d'utilisation du fabricant.)

Première utilisation

Assurez-vous que les branchements électriques sont conformes à la notice d'installation.

- Retirez le bloc en polystyrène et tout autre matériel se trouvant dans le tambour.

- Avant la première utilisation de votre sèche linge, fiates-le fonctionner pendant 20 minutes environ en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'éventuelles traces de poussières ou de graisses.

Conseils utiles

Avant d'introduire le linge

Ne faites jamais sécher en machine : les articles particulièrement délicats comme les voilages, les lainages, les soieries, les tissus avec parties métalliques, les bas en nylon, les pièces volumineuses (anoraks, couvertures, édredons, sacs de couchage, couettes et pièces de linge contenant de la mousse caoutchouc ou une matière similaire).

- Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour permis

Séchage en tambour à haute température

Séchage en tambour à température modérée

Séchage en tambour interdit

• Boutonnez les taies d'oreillers et les housses de couettes pour éviter que les petites pièces de linge ne s'enroulent à l'intérieur. Fermez boutons pression et les fermetures à glissière clair, les crochets et nouez les ceintures et les rubans des vêtements.

• Triez le linge par catégorie et degré de séchage.

• Ne séchez pas votre linge trop longtemps pour éviter de le froisser et économiser de l'énergie.

• Évitez de sécher du linge sombre avec du linge clair pelucheux (comme des serviettes) car il pourrait attirer les peluches.
• N'introduisez dans le sèche-linge que du linge bien essoré.
• Les articles faciles d'entretien, tels que les chemises, doivent être brièvement préessorés avant le séchage (en fonction de leur résistance au froissage, environ. 30 secondes ou en utilisant le programme d'essorage bref spécial de votre lave-linge).
• Les tricots (tricots de corps) ont tendance à rétrécir pendant le séchage. Veillez à ne pas soumettre ces articles à un séchage excessif. Il est conseillé de tenir compte du rétrécissement de ces textiles lors de leur achat.
• Vous pouvez sécher du linge amidonné dans votre sèche-linge. Toutefois, pour obtenir l'effet amidonné, choisissez le programme "Prêt à repasser". Pour éliminer les résidus d'amidon dans le tambour après le séchage, nettoyez à l'aide d'un chiffon humide puis essuyez.
• Pour éviter que le linge ne soit chargé d'électricité statique après le séchage, ajoutez un assouplissant dans votre lave-linge ou un conditionneur spécial sèche-linge.

ZANUSSI

• Sortez le linge quand le sèche-linge a terminé le cycle de séchage.
• Si certains articles sont encore humides après le séchage, réglez un temps supplémentaire relativement court, mais au moins de 30 minutes. Ce temps est nécessaire pour les pièces avec plusieurs épaisseurs de tissu (p.ex.cols, poches, etc.).

Retirez les petits objets métalliques qui pourraient se trouver dans le linge (par exemple des pinces à cheveux, des épingles, des aiguilles).

Retournez sur l'envers les articles doublés (p.ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Ces tissus sécheront mieux.

Charges maximales

Les charges recommandées sont indiquées dans les tableaux de programmes.

Règles générales :

Coton, lin : tambour plein mais sans surcharger ;

Synthétiques : tambour à moitié de son volume ;

Articles délicats et lainages : tambour au tiers de son volume.

Essayez de charger l'appareil au maximum de sa capacité car les petites charges ne sont pas économiques.

Poids du linge

Nous vous donnons les poids suivants à titre indicatif :

peignoir de bain 1 200 g
serviette 100 g
housse de couette 700 g
drap 500 g
taie d'oreiller 200 g
nappe 250 g
drap de bain 200 g
torchon 100 g
chemise de nuit 200 g
sous-vêtements féminins 100 g
chemise de travail homme 600 g
chemise homme 200 g
pyjama homme 500 g
chemisier 100 g
sous-vêtements homme 100 g

Utilisation quotidienne

Chargement du linge

Branchez l'appareil.

Ouvrez la porte (voir l'illustration).

Dépliez les pièces de linge une à une et introduisez-les dans le tambour.

Fermez la porte.

Vérifiez que le linge n'est pas coincé entre la porte et le filtre.

Sélection du programme souhaité

Tournez le sélecteur de programmes sur le programme désiré.

Le voyant

correspondant à la touche

DEPART/PAUSE

commence à clignoter.

Le sélecteur de programmes est divisé en plusieurs sections :

• Coton
- Synthétiques
- Spécial ☆

Vous permet de choisir entre un séchage à contrôle électronique et un séchage chronométrique.

Tournez le sélecteur sur le temps ou le programme choisi.

Séchage à contrôle électronique (automatique)

Le séchage est contrôlé par des sondes qui détectent l'humidité du linge. Il suffit de sélectionner le programme en fonction de la nature du linge et du résultat de séchage requis.

Le sélecteur de programmes peut être tourné vers la droite ou vers la gauche. Les voyants "Séchage", et "Fin" s'allument.

A la fin du programme, le sélecteur doit être tourné sur la position O pour permettre de mettre à l'arrêt le sèche-linge.

Attention!

Si vous tournez le sélecteur de programmes sur un autre programme pendant le fonctionnement, les voyants de déroulement programme se mettent à clignoter. L'appareil n'effectuera pas le nouveau programme sélectionné.

Touches Options

Selon le programme sélectionné, il est possible de combiner différentes options. Ces dernières doivent être sélectionnées après le choix d'un programme et avant la sélection de la touche DEPART/PAUSE. Si ces touches sont actionnées, les voyants correspondants s'allument. Si vous appuyez à nouveau, les voyants s'éteignent.

Délicat

Cette touche permet de réduire la température de séchage pour le linge délicat.

Le voyant correspondant s'allume. Cette option peut également être utilisée pour un séchage dont la durée est contrôlée.

DÉLICAT ne convient que pour les charges d'au maximum 3 kg !

Ala fin du programme, le voyant "Fin" s'allume.

Anti froissage

Le cycle de séchage est automatiquement suivi d'une phase d'antifroissage qui dure environ 90 minutes.

ZANUSSI

Alarme

Lorsque le cycle de séchage est terminé, un signal sonore retentit par intermittence.

En appuyant sur cette touche, le signal sonore s'éteint dans les cas suivants :

• lors de la sélection du programme
• lors de l'activation des touches
• lorsque le sélecteur de programmes est tourné sur une autre position pendant le programme ou lorsque vous appuyez sur une touche d'option pendant le cycle
• à la fin du programme.

Le voyant correspondant s'allume.

DEPART/PAUSE ▷II

Le programme et les options une fois sélectionnés, appuyez sur cette touche pour lancer le sèche-linge.

Le voyant correspondant s'arrêtera de clignoter.

DII 0

Si le sélecteur de programmes est tourné sur une autre position lorsque l'appareil est en cours de fonctionnement, l'alarme retentira et les voyants indicateurs de la phase clignoteront. Le tambour tourne alternativement dans les deux sens pendant le séchage.

Tous les programmes de séchage se terminent par 10 minutes de refroidissement (le voyant Refroidissement est allumé). Après cette phase, vous pouvez sortir le linge.

L'écran affiche le symbole tandis que et 🚫 s'allument et le signal sonore retentit.

En cas d'ouverture de la porte de l'appareil ou du portillon pendant l'exécution d'un programme, il faut appuyer de nouveau sur cette touche après avoir refermé la porte pour redémarrer le programme à partir du là où il a été

interrompu. Il faut également appuyer sur cette touche après une coupure de courant ou la remise en place du bac de récupération de l'eau de condensation, si celui-ci a été vidé pendant l'exécution d'un programme après l'affichage du voyant

Dans les deux cas, le voyant de la touche DEPART/PAUSE DII clignote pour vous inviter à appuyer de nouveau sur la touche Départ.

Départ différé

Cette touche permet de retarder le départ du programme de 3, 6 ou 9 heures.

3h 6h 9h

Appuyez sur la touche jusqu'à ce que le voyant correspondant au départ différé choisi s'allume. Cette option doit être sélectionnée après avoir choisi le programme et avant d'appuyer sur la touche DEPART/PAUSE ▷ pour lancer le programme.

L'appareil commence le

décompte, qui est affiché par les voyants. Par exemple, si vous avez choisi un départ différé de 9 heures (le voyant 9 h s'allume), après 3 h, 9h s'éteint et 6h s'allume ; après 3 autres heures, 6h s'éteint et 3h s'allume. Lorsque les 9 heures se sont écoulées (le voyant 3h étant éteint), le cycle de séchage commence. Pendant la période de départ différé, il n'est pas possible de modifier le programme ou le délai sélectionné. Si vous le souhaitez, vous devez d'abord tout annuler en tournant le sélecteur de programmes sur la position "O".

Sélectionnez le nouveau programme, les options et le départ différé, puis appuyez sur DEPART/PAUSE ▷ Si vous souhaitez modifier seulement les options, vous pouvez le faire à condition que la ou les nouvelles options soient compatibles avec le programme. Réglez l'appareil sur PAUSE en appuyant sur la touche correspondante, sélectionnez la ou les nouvelles options et appuyez de nouveau sur la touche DEPART/PAUSE.

Si vous souhaitez ajouter du linge pendant que l'appareil effectue le décompte du temps, faites-le, fermez la porte puis appuyez de nouveau sur la touche DEPART/PAUSE, pour permettre à l'appareil de terminer le décompte du temps restant.

Voyants

Ces voyants remplissent les fonctions suivantes :

• Séchage

Ce voyant signale que l'appareil est en phase de séchage.

• Fin →

Ce voyant est allumé à la fin de la phase de refroidissement pendant la phase antifroissage et reste allumé à la fin du programme.

- Bac plein

Ce voyant signale que l'appareil est en phase de séchage.

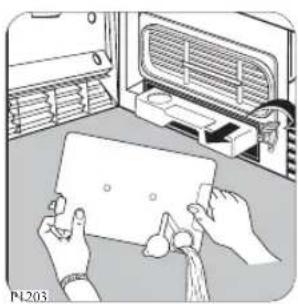

Ce voyant s'allume à la fin du programme pour vous rappeler que le bac d'eau doit être vidé. Si ce voyant s'allume pendant un programme, il indique que le bac de récupération de l'eau de condensation est plein. Le signal sonore retentit, le programme s'arrête et le voyant de la touche DEPART/PAUSE ▷Ⅱ, clignote. Ce voyant s'allume également pour signaler que le bac de récupération de l'eau de condensation n'est pas inséré correctement.

- Filtres à peluches

Ce voyant s'allume à la fin du programme si les filtres doivent être nettoyés.

- Condenseur

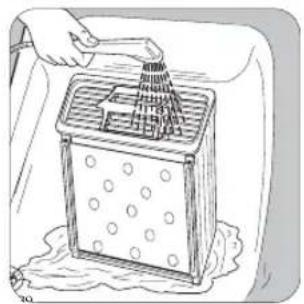

Ce voyant s'allume tous les 80 cycles de séchage pour vous rappeler que le condenseur doit être nettoyé.

Annulation d'un programme

Pour annuler un programme en cours, tournez le sélecteur de programmes sur "O". Vous pouvez à présent sélectionner un nouveau programme.

A la fin du programme

Si le linge n'est pas retiré en fin de cycle, le sèche-linge effectue une phase antifroissage (durée : 30 minutes maximum). Le sèche-linge s'arrêtera automatiquement à la fin de la phase antifroissage.

Les voyants "Fin" → et restent allumés et le signal sonore retentit pendant 2 minutes.

Tournez le sélecteur sur "O" pour arrêter l'appareil. Sortez le linge et vérifiez que le tambour est vide.

Laissez le hublot ouvert pour éviter la formation de moisissures et de mauvaises odeurs.

Si vous ouvrez puis refermez la porte avant de ramener le sélecteur sur "O", tous les voyants correspondant aux phases du programme exécuté s'allument.

Après chaque utilisation

• Nettoyez les filtres.
  • Videz le bac de récupération de l'eau de condensation.

Important!

Si le programme de séchage doit être arrêté avant la fin, nous vous recommandons de

tourner le sélecteur de programmes sur la position Rafraîchir ♘ et d'attendre la fin de cette phase de refroidissement pour sortir le linge. Et ce, pour éviter une accumulation de chaleur à l'intérieur de l'appareil. Pour ce faire, tournez d'abord le sélecteur sur "O" puis sur Rafraîchir, et appuyez sur la touche Départ.

Modification du programme

Pour changer un programme en cours, vous devez d'abord tourner le sélecteur sur "O". Sélectionnez ensuite le nouveau programme et appuyez sur la touche Départ.

ZANUSSI

Entretien et nettoyage

Important :

Vous devez débrancher l'appareil avant toute opération de nettoyage ou d'entretien.

Nettoyage extérieur

Lavez à l'eau savonneuse puis séchez soigneusement.

Important : n'utilisez jamais d'alcool, de solvants ou de produits similaires pour nettoyer la carrosserie.

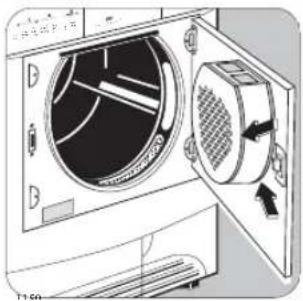

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte et les joints autour du filtre pour éliminer les peluches. Un parfait nettoyage est indispensable pour un bon séchage.

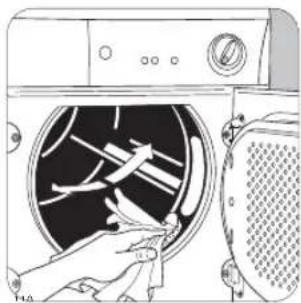

Nettoyage des filtres

Votre sèche-linge ne fonctionnera parfaitement que si les filtres sont propres.

Les filtres arrêtent toutes les peluches accumulées pendant le séchage. Ils doivent être nettoyés à l'aide d'un chiffon humide après chaque utilisation, avant de sortir le linge. Le voyant est allumé pour vous rappeler que vous devez nettoyer les filtres.

Le filtre dans la contre-porte doit être enlevé pour pouvoir le nettoyer.

Vous vous étonnerez peut-être de la quantité de peluches accumulée dans les filtres. Il s'agit toutefois d'une usure normale du linge.

Tous les tissus perdent des peluches au séchage, mais elles restent inaperçues quand le linge sèche à l'air libre. Dans un sèche-linge, les peluches ne se dispersent pas dans l'environnement et s'accumulent donc dans le filtre.

Après un certains temps, les filtres se couvrent d'une patine blanche due aux résidus de lessive sur le linge. Nettoyez les filtres à l'eau chaude en les frottant à l'aide d'une brosse. Retirez le filtre situé dans l'ouverture de la porte, comme illustré (Il peut être remis en place avec la languette tournée à gauche ou à droite).

N'utilisez jamais votre sèche-linge sans filtres.

Nettoyage du condenseur

Nettoyez le condenseur lorsque le voyant correspondant s'allume.

Le condenseur se trouve dans le bas de l'appareil, derrière un portillon. Pour ouvrir le volet, appuyer sur la lanquette comme illustré.

Pendant et immédiatement après le cycle de séchage, la présence d'eau sur le plan d'introduction du condenseur est normale.

Pour sortir le condenseur, tournez d'abord les deux taquets rouges vers le bas puis tirez le condenseur par sa poignée.

Nettoyez-le avec une brosse et rincez-le sous l'eau courante. Nettoyez également l'extérieur en éliminant toutes les peluches.

Nettoyez le joint en caoutchouc autour du condenseur et l'intérieur du volet à l'aide d'un chiffon humide.

N'utilisez jamais d'objets ou d'outils pointus pour nettoyer l'espace entre les plaques. Vous pourriez endommager le condenseur et le rendre perméable. Remettez le condenseur en place, tournez les deux taquets rouges vers le haut et refermez la porte.

⚠️ Important :

Ne faites jamais fonctionner l'appareil sans condenseur d'air.

Vidage du bac de récupération de l'eau de condensation

L'eau soustraite au linge pendant le séchage se condense à l'intérieur de l'appareil et est récupérée dans un bac. Ce bac doit être vidé après chaque utilisation pour assurer un parfait séchage lors de l'utilisation suivante. Le voyant vous rappelle que le bac doit être vidé.

Procédez comme suit :

• Ouvrez le portillon dans le bas de l'appareil
  • Tournez le taquet jaune vers le haut
• Sortez le bac
• Ouvrez le petit couvercle et laissez couler l'eau
• Refermez le petit couvercle et remettez le bac en place
• Poussez-le jusqu'au déclic et tournez le taquet jaune vers le bas pour le verrouiller.

ZANUSSI

- Fermez le volet et appuyez de nouveau sur la touche DEPART/PAUSE pour permettre au programme de continuer.

Le bac doit être remis en place correctement.

Dans le cas contraire, le voyant l'allume pendant le séchage suivant et le programme s'interrompt, en laissant le linge humide. Un signal sonore retentit pendant 1 minute.

Après avoir vidé le bac et l'avoir remis en place, appuyez à nouveau sur la touche DEPART/PAUSE ▷ pour redémarrer le programme.

Astuce : Vous pouvez utiliser l'eau de condensation dans un fer à repasser ou pour remplir une batterie, etc. après l'avoir filtrée (p.ex. en la faisant passer à travers un filtre à café).

Nettoyage de la grille d'aération

Nettoyez les peluches sur la grille d'aération arrière à l'aide d'un aspirateur.

Nettoyage du tambour

Si le linge est trop sec ou encore humide à la fin d'un programme, il est conseillé de nettoyer l'intérieur du tambour avec un chiffon imbibé de vinaigre.

Le vinaigre permet d'éliminer la légère patine qui se forme dans le tambour (causée par les résidus de lessive et d'assouplissants utilisés pendant le lavage et par le calcaire contenu dans l'eau) et qui empêche les sondes de détecter le degré de séchage du linge.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant d'appeler votre Centre de service après vente.

Pendant le fonctionnement, il se peut que le voyant rouge correspondant à la touche DEPART/PAUSE ▷ Il clignote pour indiquer une anomalie.

Après avoir éliminé le problème, appuyez sur la touche DEPART/PAUSE pour redémarrer le programme.

Si le problème persiste malgré toutes les vérifications, contactez votre Centre de service après-vente.

Anomalie de Cause	possible Remède
Le sèche-linge ne démarre pas.	L'appareil n'est pas branché ou le fusible est grillé.La porte de chargement est ouverte.Vous n'avez pas appuyé sur la touche DEPART/PAUSE ▷II ?	Branchez le cordon d'alimentation. Contrôlez le fusible dans la boîte à fusibles (installation domestique).Fermez la porteAppuyez à nouveau sur la touche DEPART/PAUSE ▷II .
Le séchage n'est pas satisfaisant.	Le programme choisi ne convient pas au linge.Le filtre à peluches est obstrué.Le condenseur est obstrué par des peluches.Le volume de linge est excessif.Les fentes d'aération dans le bas de l'appareil sont bouchées.L'intérieur et les nervures du tambour sont couverts de résidus.La conductivité de l'eau du lieu d'installation ne correspond pas au réglage standard de l'appareil.	A l'avenir, sélectionnez un autre programme.Nettoyez le filtre à peluches.Nettoyez le condenseur.Respectez les charges recommandées.Libérez les fentes d'aération.Nettoyez l'intérieur et les nervures du tambourReprogrammez les paramètres standard de séchage .
La porte de chargement ne ferme pas.	Le filtre fin et/ou le filtre à grosses mailles n'est pas (ne sont pas) en place.	Mettez les filtres bien en place.

ZANUSSI

Anomalie de fonctionnement Cause possible Remède
Quand on appuie sur une touche, le voyant correspondant clignote plusieurs fois.	Protection. Après le départ du programme, il n'est plus possible de régler cette option.	Tournez le sélecteur sur “0” puis sélectionnez de nouveau le programme
Le cycle de séchage s'arrête peu de temps après le départ du programme. Voyant FIN allumé.	Vous n'avez pas chargé une quantité suffisante de linge ou le linge chargé est trop sec pour le programme sélectionné.	Sélectionnez un programme temporisé ou un niveau de séchage supérieur (ex TRÈS SEC au lieu de ARANGER)
Le programme ne fonctionne pas, le bac d'eau est plein, le voyant est allumé.	Le bac de récupération de l'eau de condensation est plein.	Videz le bac de récupération de l'eau de condensation puis lancez le programme en appuyant sur la touche DEPART/PAUSE
La durée du cycle de séchage est anormalement longue.Remarque:Après environ 5 heures, le cycle de séchage s'arrête automatiquement (voir la section 'Cycle de séchage complet')	Le filtre à peluches est obstrué.Le condenseur est obstrué par des peluches.L'option DELICAT a été sélectionnée mais le volume de linge est excessif.Le volume de linge est excessif.Le linge n'était pas suffisamment essoré.	Nettoyez le filtre à peluchesNettoyez le condenseur.Cette option ne convient que pour des charges d'au maximum 3 kg!Diminuez la charge.Le linge doit être correctement essoré.

Si vous ne pouvez pas identifier ou résoudre le problème, contactez votre service après-vente le plus proche. Avant de téléphoner, notez le modèle, le numéro de série et la date d'achat de l'appareil : le centre aura besoin de ces informations.

si vous faites appel à un spécialiste pour résoudre l'un des problèmes cités plus haut ou pour réparer un vice ayant pour origine une mauvaise utilisation ou installation, son intervention vous sera facturée même si l'appareil se trouve encore sous garantie.

Caractéristiques techniques

Caractéristiques techniques
	Largeur	60 cm
Dimensions	Hauteur	85 cm
	Profondeur	58 cm
Branchement électrique Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur du hublot de l'appareil
Profondeur avec la porte de chargement ouverte		109 cm
Charges maximales	Coton	6 kg
	Synthétiques	3 kg
Utilisation		domestique + 5 °C + 35 °C

Cet appareil est conforme aux directives européennes suivantes :

• Directive 73/23/CEE du 19.02.1973 relative à la basse tension
• Directive 89/336/CEE du 03.05.1989 modifiée par la directive 92/31/CEE relatives à la compatibilité électromagnétique
• Directive 93/68/CEE du 22.07.1993 relative au marquage CE

ZANUSSI

Données de consommation

Données de consommation (*)
Programme	Durée du programme (en minutes)	Consommation énergétique (en kWh)	Tours par minute
Coton Prêt à ranger1)	1153,8 1000
Coton Prêt à ranger1)	70 3,3 1400
Synthétiques Prêt à ranger2)	48 1,36 1200

Charge max.:
^1) Coton : 6 kg
2) Synthétiques : 3 kg

Les consommations ont été mesurées dans des conditions standard. Elles peuvent ne pas correspondre exactement aux valeurs effectives mesurées lors d'une utilisation domestique de l'appareil.

Protection de l'environnement

Matériel d'emballage

Les éléments d'emballage portant le symbole sont recyclables.

Vous pouvez les déposer dans des conteneurs de collecte adaptés pour qu'ils puissent être recyclés.

Appareil

Confiez votre ancien appareil à un site de collecte agréé. Contribuez à la préservation de l'environnement !

Ancien appareil

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Conseils pour la protection de l'environnement

En suivant ces conseils, vous économiserez de l'énergie et contribuerez à la protection de l'environnement :

• Essayez de toujours charger l'appareil au maximum de sa capacité. Vous éviterez ainsi les gaspillages d'énergie.
• Chargez toujours du linge bien essoré. Plus la vitesse d'essorage sera importante, plus la durée de séchage sera courte, d'où une économie d'énergie.
• Ne séchez pas votre linge trop longtemps pour éviter de le froisser et économiser de l'énergie. Il suffit de sélectionner le programme en fonction de la nature du linge et du résultat de séchage requis.
• Pour utiliser la charge maximale, le linge prêt à ranger peut être séché avec du linge à repasser. Pour ce faire, sélectionnez le programme de séchage pour linge "prêt à repasser" et retirez ce linge à la fin du programme. Complètez le programme par un séchage temporisé pour le linge restant "prêt à ranger".
• Nettoyez les filtres régulièrement pour éviter des temps excessifs de séchage et les hautes consommations d'énergie.
• Aérez la pièce. La température ambiante ne doit pas dépasser +35 °C.

ZANUSSI

Réglage du niveau de conductivité

L'eau, selon les zones géographiques, contient en quantité variable des sels calcaires et minéraux qui changent la valeur de la conductivité.

Des variations importantes de la conductivité, par rapport aux valeurs affichées en usine, pourraient légèrement influencer l'humidité résiduelle à la fin du séchage.

Votre séche-linge permet de régler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductivité de l'eau au moyen de la procédure suivante.

Pour accéder au mode de réglage :

Mettez l'appareil sous tension en tournant le sélecteur. Dans le mode de sélection, appuyez en même temps sur les touches 2 et 4. Maintenez appuyées les touches jusqu'à ce que les voyants situés au-dessus des touches clignotent et qu'un de ces voyants →, reste allumé

1 2 3 0 4

Pour modifier la valeur de conductivité :

Appuyez en séquence sur la touche "DEPART/PAUSE" ▷le degré de conductivité est signalé par l'allumage des voyants de phase dans différentes combinaisons.

1 2 3 4

Affichage	Degré de conductivité	Valeur indicative (μS/cm)
	Faible < 300
	Moyen 300 - 600
	Elevé > 600

Normalement, l'appareil est réglé en usine sur le niveau le plus haut ; certains modèles pourraient cependant être configurés de façon différente.

Pour mémoriser le réglage :

Appuyez en même temps sur les touches 2 et 4. Maintenez appuyées les touches jusqu'à ce que les voyants situés au-dessus des touches arrêtent de clignoter et qu'un signal sonore retentisse.

Installation

Avant de mettre l'appareil en fonctionnement, retirez toutes les protections de transport. Autrement, l'appareil pourrait être endommagé.

Avant de mettre l'appareil en service, assurez-vous que la tension nominale et le type de courant indiqués sur la plaque signalétique correspondent à la tension nominale et au type de courant du lieu de l'installation. La plaque signalétique indique également quel est le type de protection requis.

Branchez toujours le connecteur dans une prise de courant avec terre.

Attention:

L'appareil ne doit pas être encastré.

Déballage

Enlevez le sachet en polyéthylène avec le rembourrage en polystyrène avant d'utiliser l'appareil. Enlever le ruban adhésif au dessus du tambour à l'intérieur de l'appareil.

Si l'appareil doit être déplacé, transportez-le verticalement.

L'appareil ne doit pas être installé derrière une porte à serrure, une porte coulissante ou une porte battante avec charnière du côté opposé de celle de l'appareil.

Positionnement

Par commodité, il est conseillé d'installer l'appareil près de votre lave-linge.

Le sèche-linge doit être installé dans un lieu propre, à l'abri de la poussière.

L'air doit pouvoir circuler librement tout autour de l'appareil. N'obstruez pas la grille d'aération frontale ou les grilles d'entrée d'air à l'arrière de l'appareil.

Pour limiter au minimum les vibrations et le bruit pendant le fonctionnement du sèche-linge, installez-le sur une surface robuste et parfaitement horizontale.

Après l'installation du sèche-linge, mettez-le d'aplomb à l'aide d'un niveau à bulle. S'il n'est pas d'aplomb, rectifiez en vissant ou dévissant les pieds de réglage.

Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis à longs poils, des morceaux de bois, etc. L'appareil ne pourrait pas se refroidir correctement et son fonctionnement en serait compromis.

Important

La température de l'air chaud dégagé par le sèche-linge peut atteindre 60°C. L'appareil ne doit donc pas être installé sur des sols non résistants aux températures élevées. Pendant le fonctionnement du sèche-linge, la température ambiante ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas compromettre le bon fonctionnement de l'appareil.

Kit de superposition

Un kit de superposition spécial est disponible auprès de votre revendeur pour faciliter le montage du sèche-linge au-dessus d'un lave-linge à chargement frontal dont la profondeur est comprise entre 48 et 60 cm.

Lisez avec attention les instructions fournies avec le kit.

ZANUSSI

Réversibilité de la porte

Pour faciliter le chargement ou le déchargement du linge, le sens d'ouverture de la porte peut être changé de droite à gauche.

⚠️ Important :

Si l'appareil est installé derrière une porte, la charnière de la porte de chargement doit se trouver du même côté que celle de la porte.

Cette opération doit exclusivement être effectuée par un technicien qualifié. Adressez-vous au service après-vente le plus proche.

Branchement électrique

Cet appareil doit être branché sur une ligne d'alimentation 230V, monophasée, 50Hz. Vérifiez que votre installation électrique domestique supporte la charge maximale requise, en tenant compte également des autres appareils en cours de fonctionnement.

Branchez l'appareil sur une prise avec terre, conformément aux normes et réglementations en vigueur.

⚠️ Important :

Le fabricant décline toute responsabilité en cas de dommage ou blessure, suite au non-respect de la consigne de sécurité mentionnée ci-dessus. Si le cordon d'alimentation de l'appareil doit être remplacé, faites appel au service après-vente.

⚠️ Important :

Le cordon d'alimentation doit être accessible après l'installation de l'appareil.

ZANUSSI

www.electrolux.com
