GEBRUIKSAANWIJZING ZTE 170 ZANUSSI

Het doet ons genoegen dat u voor onze apparatuur hebt gekozen.

Wij wensen u veel plezier met uw nieuwe apparaat en wij hopen dat u bij de volgende aankoop van huishoudelijke apparatuur ons merk opnieuw in aanmerking zult nemen.

Lees deze gebruiksaanwijzing grondig door en bewaar hem bij het apparaat zodat hij ook in de toekomst kan worden geraadpleegd. Geef de gebruiksaanwijzing door aan een eventuele volgende eigenaar van het apparaat.

De symbolen die u in sommige paragrafen van dit boekje tegenkomt hebben de volgende betekenis:

De waarschuwingsdriehoek benadrukt informatie die uiterst belangrijk is voor uw veiligheid of voor de correcte werking van de machine.

De met dit symbool gemarkeerde informatie verschaft extra aanwijzingen en praktische tips over het gebruik van de machine.

Tips en informatie over economisch en milieuvriendelijk gebruik van de machine zijn gemarkeerd met dit symbool.

Inhoud

Belangrijke veiligheidsinformatie ..... 3

Beschrijving van het apparaat ..... 5

Bedieningspaneel 6

Droogprogramma's 7

Voordat u de machine voor de eerste keer gebruikt 9

Tips voor het drogen 9

Dagelijks gebruik 11

Onderhoud en reiniging ..... 14

Het oplossen van storingen ..... 17

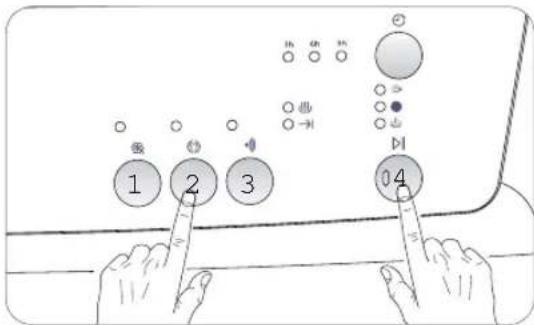

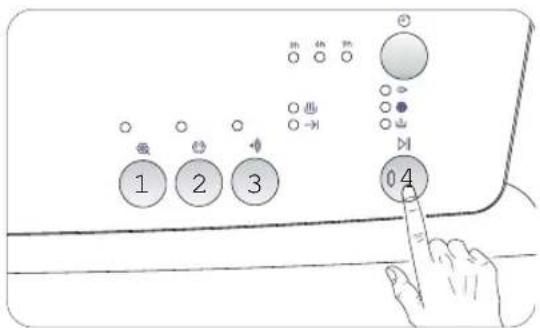

Het geleidingsniveau aanpassen.....22

Installatie 23

ZANUSSI

Belangrijke veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen garanderen is het belangrijk dat u alvorens het apparaat te installeren en in gebruik te nemen deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Algemene veiligheid

• Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.
• Zorg ervoor dat kleine huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik.
• Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en dienen niet in het apparaat terecht te komen.
• Omdat sommige omvangrijke artikelen zoals dekbedden en donzen dekbedden in grote commerciële machines gedroogd moeten worden, moet u bij de fabrikant van het artikel nagaan of dit geschikt is om in een huishoudelijke machine gedroogd te worden, ook al is het droge gewicht van het artikel minder dan de toegestane limiet.
• Teneinde brandgevaar te voorkomen dat veroorzaakt kan worden door excessief drogen, het apparaat niet gebruiken om de volgende artikelen te drogen: kussens, gewatteerde dekens en dergelijke (deze artikelen verzamelen hitte). Artikelen die schuimrubber bevatten of materialen die op schuimrubber lijken.
• Trek na gebruik, reiniging en onderhoud van het apparaat altijd de stekker uit het stopcontact.
• Onder geen voorwaarde moet u proberen de machine zelf te repareren. Reparaties uitgevoerd door ondeskundigen kunnen lichamelijk letsel of ernstige schade aan de machine veroorzaken.

Neem contact op met uw plaatselijke Serviceafdeling. Vraag altijd om originele vervangingsonderdelen.

• Ontploffingsgevaar: Droog nooit artikelen die in aanraking zijn geweest met brandbare oplosmiddelen (petroleum, brandspiritus, producten voor chemische reiniging en dergelijke). Aangezien dit vluchtige stoffen zijn, kunnen zij een ontploffing veroorzaken. Door alleen met water gewassen artikelen.
• Brandgevaar: artikelen die bevuild of doorweekt zijn met plantaardige of spijsolie vormen een brandgevaar en mogen niet in de wasdroger geplaatst worden.
• Als u uw wasgoed gewassen heeft met vlekkenverwijderaar dan moet u een extra spoelcyclus draaien voordat u dit wasgoed in de wasdroger laadt.
• Controleer of er niet per ongeluk gasaanstekers of lucifers in zakken van kledingstukken zijn blijven zitten die u in het apparaat wilt stoppen.

WAARSCHUWING:

Stop een draaiende wasdroger nooit voor het einde van de droogcyclus tenzij u alle artikelen snel uit de trommel haalt en ophangt, zodat de hitte kan verdwijnen.

Installatie

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd. Gebruik het apparaat bij twijfel niet en neem contact op met de Serviceafdeling.

• Alle verpakkingsmaterialen en transportbouten moeten vóór het gebruik worden verwijderd. Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.

• Het laatste deel van een droogcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij is verzekerd dat de artikelen niet worden beschadigd.
• Alle elektrotechnische werkzaamheden die nodig zijn voor de installatie van het apparaat dienen te worden uitgevoerd door een erkend installateur of competent persoon.
• Er moet op gelet worden dat het apparaat niet op het aansluitsnoer staat.
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelvoetjes te worden aangepast om de lucht toch goed te kunnen laten circuleren.
• Controleer na installatie van het apparaat of dit na enige tijd niet op het aansluitsnoer, de watertoevoer- of afvoerslang drukt of staat.

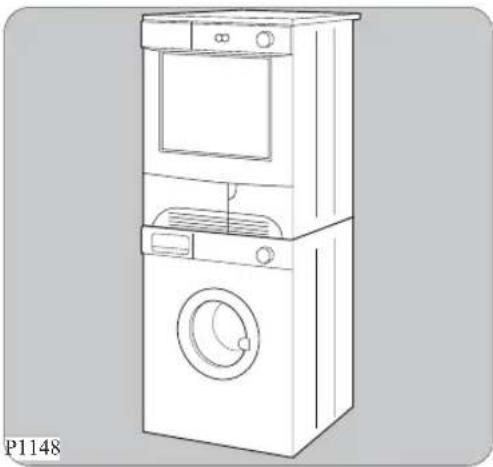

• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelset te gebruiken (optioneel accessoire).

Gebruik

• Dit apparaat is bestemd voor huishoudelijk gebruik. Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.
• Was alleen textiel dat geschikt is om machinaal gedroogd te worden. Volg de instructies op het wasvoorschrift in de kleding.

• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies.

• Laad het apparaat niet te vol. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.

• Kleding die druipnat is mag niet in de droger gestopt worden.
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten mogen niet in de machine gedroogd worden. Als vluchtige reinigingsvloeistoffen worden gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet.
• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf.
• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, waardoor de binnenkant van de machine toegankelijk is.

Veiligheid van kinderen

• Deze machine is niet bedoeld voor gebruik zonder toezicht door kinderen of mensen met een verstandelijke handicap.
• Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat spelen.
• De verpakkingsmaterialen (bijv. plastic folie, polystyreen) kunnen een gevaar opleveren voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Zorg er voor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

ZANUSSI

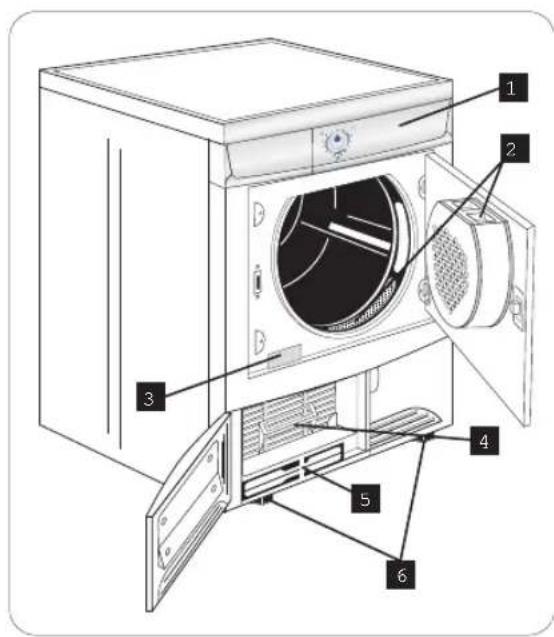

Beschrijving van de machine

1 Bedieningspaneel
2 Pluizenfilters

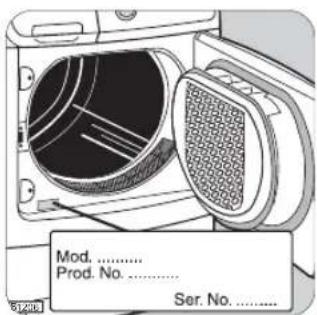

3 Typeplaatje
4 Condensator
5 Waterreservoir
6 Verstelbare pootjes

Programma/Tijd keuzeknop

Hiermee kunt u elektronisch drogen of tijdgestuurd drogen selecteren. Draai de keuzeknop op het gewenste programma of de gewenste tijdsduur.

Delicaat toets

Als deze toets wordt ingedrukt vindt het drogen plaats bij een lagere temperatuur ten behoeve van tere artikelen.

Anti kreuk (lang) toets

De droogcyclus wordt automatisch gevolgd door een antikreuk fase die ongeveer 90 minuten duurt.

Controlelampjes

• Drogen
• Einde →I
• Condensator

- Pluizenfilters

- Watertank

Toets Start/Pause

Druk op deze toets om de droger te starten nadat u het programma en de gewenste opties hebt geselecteerd.

Toets Startuitstel

Met deze toets kunt u de start van het programma 3, 6 of 9 uur uitstellen.

Toets Zoemer

Als de droogcyclus is afgelopen klinkt er een geluidssignaal met tussenpozen.

ZANUSSI

Droogprogramma's

Programma	Soort wasgoed	Opties Beschrijving van het programma
Extra droog	Katoen en linnen	DelicaatStartuitstelZoemerAnti kreuk (lang)
Sterk droog	Katoen en linnen	DelicaatStartuitstelZoemerAnti kreuk (lang)
Kastdroog	Katoen en linnen	DelicaatStartuitstelZoemerAnti kreuk (lang)
Licht vochtig	Katoen en linnen	DelicaatStartuitstelZoemerAnti kreuk (lang)
Strijkdroog	Katoen en linnen	DelicaatStartuitstelZoemerAnti kreuk (lang)
Extra droog	Synthetisch	DelicaatStartuitstelZoemerAnti kreuk (lang)
Kastdroog	Synthetisch	DelicaatStartuitstelZoemerAnti kreuk (lang)
Strijkdroog	Synthetisch	DelicaatStartuitstelZoemerAnti kreuk (lang)

Droogprogramma's

Programma	Soort wasgoed	Opties Beschrijving van het programma
Tijd30'60'	SynthetischKatoen	DelicaatStartuitstelZoemerAnti kreuk (lang)Het drogen van dik of meerlaags textiel, bijv. badstof artikelen. Voor het drogen van individuele stukken wasgoed of kleine hoeveelheden wasgoed.
Mix	SynthetischKatoen	DelicaatStartuitstelZoemerAnti kreuk (lang)Speciaal programma voor katoen en strijkvrije kledingstukken, die tegelijkertijd gedroogd kunnen worden.
Baby	Truien	DelicaatStartuitstelZoemerAnti kreuk (lang)Babycyclus in een speciaal programma voor truien die “ready to wear” gedroogd moeten worden.
Jeans	Katoen	DelicaatStartuitstelZoemerAnti kreuk (lang)Speciaal programma voor vrijetijdskleding, zoals jeans, sweatshirts, enz., van verschillende materiaaldikte (bijv. bij de manchetten en naden).
Opfrissen	Katoen en linnenSynthetisch	ZoemerSpeciaal programma, van ongeveer 10 minuten, voor het opfrissen of behoedzaam reinigen van textiel met in de handel verkrijgbare producten voor chemische reiniging. (Gebruik uitsluitend die producten die door de fabrikant als geschikt voor gebruik in de droger zijn aangegeven; houd u aan de gebruiksaanwijzingen van de fabrikant.)

ZANUSSI

Voordat u de machine voor de eerste keer gebruikt

Zorg ervoor dat de elektrische aansluiting voldoet aan de installatie-instructies.

• Verwijder het blokje van polystyreen en evt. andere materialen uit de trommel.
• Voordat u de droogtrommel in gebruik neemt, adviseren wij u enkele vochtige doeken in het apparaat te leggen en het 30 minuten te laten werken.

Er kan wat stof in een gloednieuwe wasdroger zitten.

Tips voor het drogen

Voordat u trommel met wasgoed vult

De volgende artikelen nooit in de wasdroger drogen: bijzonder tere artikelen zoals vitrage, wol, zijde, stoffen met metalen gameersels, nylonkousen, omvangrijke artikelen zoals jacks, dekens, donzen dekbedden, slaapzakken, gewatteerde dekens en artikelen die schuimrubber of op schuimrubber lijkend materiaal bevatten.

- Volg altijd de instructies op het wasvoorschrift in de kleding:

mag in een wasdroger gedroogd worden

normaal drogen (hoge temperatuur)

behoedzaam drogen (lage temperatuur)

niet in de wasdroger drogen

• Sluit kussenslopen en -overtrekken met sluitingen om te voorkomen dat klein wasgoed erin verstrikt raakt. Doe drukknopen, ritsen en haakjes dicht en bindt riemen en ceintuurs vast.
• Sorteer het wasgoed op soort en gewenste droogtegraad.
• Laat het wasgoed niet te droog worden, zo voorkomt u dat het kreukt en bespaart u energie.

• Droog geen donkere kledingstukken tegelijkertijd met lichtgekleurde pluizige artikelen zoals handdoeken, want deze kunnen de pluizen aantrekken.

• Het wasgoed moet goed gecentrifugeerd zijn voordat u het in de droogtrommel stopt.

• Strijkvrije kledingstukken, bijv. overhemden, moeten ook kort worden voorgecentrifugeerd voordat u ze droogt (afhankelijk van het kreukherstel ong. 30 seconden of met behulp van het speciale korte centrifugeerprogramma van uw wasmachine).
• Gebreid textiel (gebreid ondergoed) kan een beetje krimpen tijdens het drogen. Laat dit soort artikelen niet te droog worden. Het is raadzaam om rekening te houden met krimpen bij het kiezen van de maat van een nieuwe aanschaf.
• U kunt ook gesteven artikelen in uw droger stoppen. Om het gesteven effect te bereiken moet u echter het programma "strijkdroog" kiezen. Om stijfserestanten te verwijderen, de binnenkant van de trommel met een vochtige doek afnemen en goed droog wrijven.
• Om statische lading na het drogen te vermijden, ofwel een wasverzachter bij het wassen of een speciaal voor wasdrogers bedoeld weefselverbeteringsmiddel gebruiken.
• Verwijder het wasgoed als de droger klaar is met drogen.
• Als afzonderlijke artikelen na afloop van het drogen nog vochtig zijn, stel dan een korte nadroogtijd van minstens 30 minuten in. Dit zal met name nodig zijn voor meerlaagse kledingstukken (bijv. kragen, zakken, enz.).

Zorg ervoor dat er geen metalen voorwerpen in het wasgoed achterblijven (bijv. haarspeldjes, veiligheidsspelden, spelden).

Knoop kussenslopen dicht, sluit ritsen, haakjes en drukknopen. Bind ceinturen of lange riemen vast.

Om te voorkomen dat het wasgoed verstrikt raakt: ritsen sluiten, dekbedhoezen dichtknopen en losse riemen of ceintuurs (bijv. van schorten) vastbinden. Draai artikelen met meerlaagse weefsels binnenstebuiten (bijv. bij jacks met katoenen voering, moet de katoenlaag aan de buitenkant zitten). Zo drogen deze weefsels beter.

Maximale belading

De aanbevolen belading is te vinden op de programmakaarten.

Algemene regels:

Katoen, linnen: trommel vol maar niet volgepropt;

Synthetische stoffen: trommel niet meer dan half vol;

Fijne was en wol: trommel niet meer dan een derde gevuld.

Probeer de machine tot de maximale capaciteit te vullen, kleine beladingen zijn onvoordelig.

Het gewicht van wasgoed

De volgende gewichten zijn een indicatie

badjas 1200 gram
servet 100 gram
dekbedoverdrek 700 g
laken 500 g
kussensloop 200 g
tafelkleed 250 g
badstof handdoek 200 g
theedoek 100 g
nachthemd 200 g
damesondergoed 100 g
heren werkhemd 600 g
herenoverhemd 200 g
herenpyjama 500 g
blouse 100 g
herenondergoed 100 g

ZANUSSI

Dagelijks gebruik

Stop het wasgoed in de machine

Sluit het apparaat aan. Open de deur (zie

Doe het wasgoed stuk voor stuk in de trommel; schud het eerst zo goed mogelijk uit. Sluit de deur.

Controleer of er geen wasgoed vastzit tussen de deur en het filter.

Kies het gewenste programma

Draai de programmakeuzeknop op het gewenste programma. Het lampje Start/Pause begint te knipperen.

De keuzeknop is verdeeld in de volgende segmenten:

• Katoen
• Synthetisch
• Speciaal ☆

Hiermee kunt u elektronisch drogen of tijdgestuurd drogen selecteren. Draai de keuzeknop op het gewenste programma of de gewenste tijdsduur.

U hoeft alleen het programma volgens het soort wasgoed en de gewenste droogtegraad te selecteren. De programma-keuzeknop kan met de klok mee of tegen de klok in worden gedraaid. De lampjes Drogen, en Einde gaan branden.

Aan het einde van het programma moet de programmakeuzeknop op stand O worden gezet om de machine uit te schakelen.

Let op!

Als u de programma- keuzeknop op een ander programma zet als de machine in werking is, beginnen de lampjes van het programmaverloop te knipperen. De machine zal het nieuwe geselecteerde programma niet uitvoeren.

Programma

Optietoetsen

Afhankelijk van het programma, kunnen er verschillende functies gecombineerd worden. Deze functies moeten worden geselecteerd nadat u het gewenste programma hebt gekozen en voordat u op de toets Start/Pause drukt. Als deze toetsen worden ingedrukt, gaan de bijbehorende controlelampjes branden. Als zij opnieuw worden ingedrukt, gaan de controlelampjes uit.

Als deze toets wordt ingedrukt vindt het drogen plaats bij een lagere temperatuur ten behoeve van tere artikelen. Het bijbehorende controlelampje licht op. Deze optie kan ook worden gebruikt voor

tijdgestuurd drogen.

Delicaat is alleen geschikt voor ladingen tot maximaal 3kg!

Als het programma is afgelopen brandt het controlelampje Einde.

De droogcyclus wordt automatisch gevolgd door een antikreukfase die ongeveer 90 minuten duurt.

Als de droogcyclus is afgelopen klinkt er een geluidssignaal met tussenpozen.

Als u op deze toets drukt wordt het geluidssignaal in de volgende gevallen uitgeschakeld:

- bij het selecteren van

het programma

• bij het indrukken van de toetsen
• wanneer de programma- keuzeknop tijdens het programma in een andere stand wordt gedraaid of wanneer u gedurende de cyclus een optietoets indrukt
• Aan het einde van het programma.

Het bijbehorende lampje gaat branden.

DII 0

Start/Pause ▷II

Druk op deze toets om de droger te starten nadat u het programma en de gewenste opties hebt geselecteerd. Het overeenkomstige lampje stopt met knipperen. Als de programmakeuzeknop in een andere stand wordt gezet als de machine in bedrijf is, klinkt de zoemer en beginnen de controlelampjes van de programmafase te knipperen. De trommel draait tijdens het drogen afwisselend in beide richtingen.

Op het display verschijnt het symbool en gaan branden en de zoemer klinkt.

Deze toets moet ook worden ingedrukt na stroomuitval of nadat het waterreservoir weer op zijn plaats is gezet, indien dit in het midden van het programma is geleegd nadat het lampje is gaan branden.

In beide gevallen gaat het lampje van de toets Start/Pause ▷II knipperen om u eraan te herinneren dat de starttoets nogmaals moet worden ingedrukt.

3h 6h 9h

Startuitstel

Met deze toets kunt u de start van het programma 3, 6 of 9 uur uitstellen.

Druk op de toets tot het lampje van de gewenste uitgestelde start gaat branden. Deze optie moet worden geselecteerd nadat u het programma en voordat u 3 6 9 heeft geselecteerd door op de toets START/PAUSE ▷II te drukken om het programma te starten.

De machine begint af te tellen, hetgeen wordt aangegeven door de controlelampjes. Als u, bijvoorbeeld, een uitstel van 9 uur heeft gekozen (controlelampje 9h brandt), gaat 9h na 3 uur uit en gaat 6h branden; 3 uur later gaat 6h uit en gaat 3h branden. Als de 9 uren verstreken zijn (controlelampje 3h uit), begint de droogcyclus. Tijdens de periode van de uitgestelde start kunnen het programma of de geselecteerde tijdsduur van de uitgestelde start niet veranderd worden. Als u dat toch wilt doen, dan moet u eerst alles annuleren door de programmakeuzeknop op stand "O" te draaien. Selecteer het nieuwe programma, de opties en de uitgestelde start, en druk daarna op de toets START/PAUSE ▷II. A alleen de opties wilt veranderen, dan kunt u dit doen onder voorwaarde dat de nieuwe optie(s) verenigbaar is (zijn) met het programma. Zet de machine op PAUSE door de overeenkomstige toets in te drukken, selecteer de nieuwe optie(s) en druk nogmaals op de toets START/PAUSE.

Als u wat wasgoed wilt toevoegen terwijl de machine aan het aftellen is, moet u daarna en nadat u de deur gesloten heeft, op de toets START/PAUSE ▷II drukken, om de machine in de gelegenheid te stellen de resterende afteltijd te voltooien.

Controlelampjes

Deze lampjes geven de volgende functies aan:

•Drogen 📊

Dit lampje geeft aan dat het apparaat in de droogfase staat.

•Einde →

Dit lampje brandt na afloop van de koelfase, tijdens de antikreukfase en aan het einde van het programma.

• Watertank

Dit lampje geeft aan dat het apparaat in de droogfase staat. Dit lampje gaat aan het einde van het programma branden om u eraan te herinneren dat het waterreservoir leeg gemaakt moet worden. Als dit lampje tijdens een programma gaat branden, dan betekent het dat het waterreservoir vol is. De zoemer klinkt, het programma stopt, het

ZANUSSI

lampje van de toets Start/Pause ▷II knippert. Dit lampje gaat ook branden als het waterreservoir niet goed op zijn plaats zit.

- Pluizenfilters

Dit lampje gaat aan het einde van het programma branden om u eraan te herinneren dat de filters schoongemaakt moeten worden.

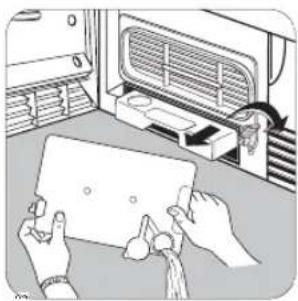

- Condensator

Dit gaat om de 80 cycli branden om u eraan te herinneren dat de condensator schoongemaakt moet worden.

Een programma annuleren

Draai de programmakeuzeknop op "O" om een lopend programma te annuleren. U kunt nu een nieuw programma selecteren.

Aan het einde van het programma

Als het wasgoed na afloop van de cyclus niet uit de trommel gehaald wordt, start de droger een antikreukfase (duur: maximaal 30 minuten).

Als u het wasgoed niet uit de trommel haalt, zal de droger na de antikreukfase automatisch stoppen.

Lampjes Einde →, en blijven branden en de zoemer klinkt gedurende 2 minuten.

Zet de programmakeuzeknop op de stand "O" om de machine uit te schakelen. Haal het wasgoed uit de trommel en controleer goed of de trommel helemaal leeg is.

Als u niet van plan bent om nog een was te doen, sluit dan de waterkraan. Laat de deur open staan om de vorming van schimmel en

onaangename luchtjes te voorkomen.

Draai de programmakeuzeknop op "O"; alle lampjes gaan uit. Het apparaat is uitgeschakeld.

De trommel legen.

Als u de deur opent en vervolgens sluit voordat u de keuzeknop op "O" draait, gaan alle lampjes die overeenkomen met de fases van het uitgevoerde programma branden.

Na elk gebruik

• Maak de filters schoon.
• Maak het waterreservoir leeg.

Belangrijk!

Als het droogprogramma gestopt moet worden voordat het ten einde is gekomen, adviseren wij u om de programmakeuzeknop op de stand 4draaien en tot het einde van deze afkoelfase te wachten voordat u het wasgoed uit

de trommel haalt. Hierdoor voorkomt u de opbouw van hitte in het apparaat. Om dit te doen eerst de knop op "O" draaien en dan op Koelen en dan de Starttoets indrukken.

Het programma veranderen

Om een lopend programma te veranderen, dit eerst annuleren door de programmakeuzeknop op "O" te draaien. Selecteer het nieuwe programma en druk op de Starttoets.

Onderhoud en reiniging

Belangrijk:

U moet het apparaat loskoppelen van de elektrische voeding, voordat u welke reinigings- of onderhoudswerkzaamheden dan ook kunt uitvoeren.

De buitenkant schoonmaken

Gebruik alleen water en zeep en droog het apparaat daarna goed af.

Belangrijk: gebruik geen brandspiritus, oplosmiddelen of soortgelijke producten.

De deur schoonmaken

Maak de binnenkant van de deur regelmatig schoon om eventueel pluis van de pakkingen rond het filter te verwijderen. Zorgvuldig schoonmaken zorgt voor goede droogresultaten.

Uw droger zal alleen goed werken als de filters schoon zijn.

De filters verzamelen al het pluis dat zich tijdens het drogen ophoopt, daarom moeten de filters na afloop van elk programma met een vochtige doek schoongemaakt worden, voordat u het wasgoed uit de trommel haalt. Het lampje herinnert u aan deze handeling.

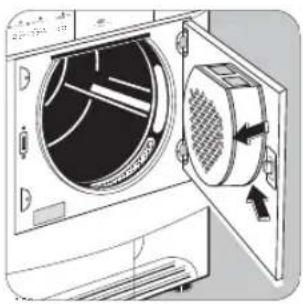

Het filter aan de binnenkant van de deur moet voor het schoonmaken verwijderd worden.

Schrik niet van de hoeveelheid pluis. Dit ligt niet aan bovenmatige slijtage veroorzaakt door de droger.

Alle weefsels verliezen pluis tijdens het drogen, maar dit verdwijnt onopgemerkt in de lucht. In een wasdroger wordt het verzameld in het filter.

Na een tijdje vormt zich een wit laagje op de filters, veroorzaakt door restanten wasmiddel op het wasgoed. Als dit zich voordoet, de filters schoonmaken met warm water en een borstel. Verwijder het filter uit de deuropening zoals op de afbeelding (het kan geplaatst worden met de uitstulping naar links of naar rechts).

Gebruik het apparaat niet zonder filters.

Maak de condensator schoon als het lampje gaat branden.

De condensator zit aan de onderkant van de behuizing achter een klein deurtje. Om het deurtje open te maken, op de vergrendeling drukken zoals afgebeeld.

Tijdens de droogcyclus of na afloop hiervan, is het normaal als er water op het inzetstukvan de condensator zit.

Om de condensator naar buiten te halen, eerst de twee rode pennen naar beneden drukken en dan de condensator verwijderen door hem vast te houden aan de handgreep.

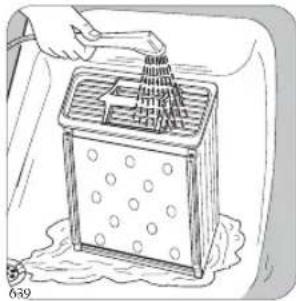

Maak hem schoon met een borstel en spoel hem, indien nodig, af onder de douche. Maak ook de buitenkant schoon door al het pluis te verwijderen. Maak de rubber pakking rond de condensatorbehuizing en in de binnenkant van het deurtje schoon met een vochtige doek.

Gebruik geen scherpe voorwerpen of gereedschappen om de ruimtes tussen de platen schoon te maken, dit kan de condensator beschadigen en waterdoorlaatbaar maken. Zet de condensator weer op zijn plaats, draai de rode pennen naar boven en doe het deurtje dicht.

Belangrijk:

Gebruik het apparaat niet als de condensator niet op zijn plaats zit.

Het waterreservoir leeg maken

Water dat uit het wasgoed is gekomen condenseert in de machine en wordt verzameld in een reservoir. Het reservoir moet na elke droogcyclus leeggemaakt worden om een efficiënte werking te garanderen wanneer de machine de volgende keer gebruikt wordt. Het controlelampje herinnert u hieraan.

Ga als volgt te werk:

• Maak het kleine deurtje in de onderkant van de behuizing open
• Draai de gele pen naar boven
• Trek het reservoir naar buiten

• Open het dekseltje en laat het water weglopen

• Doe het dekseltje dicht en zet het reservoir op de juiste wijze terug op zijn plaats

• Duw tot het vastklikt en draai de gele pen naar beneden om het stevig vast te zetten.
• Doe het deurtje dicht en druk nogmaals op de toets START/PAUZE om het programma verder te laten gaan.

Het reservoir moet op de juiste wijze op zijn plaats worden gezet.

Als dit niet gebeurd is, gaat het controlelampje tijdens de volgende droogcyclus branden en stopt het programma, waardoor het wasgoed vochtig blijft. De zoemer klinkt gedurende 1 minuut.

Nadat u het reservoir heeft leeggemaakt en weer op zijn plaats heeft gezet moet u nogmaals op de toets START/PAUZE ofrukken om het programma verder te laten gaan.

Handige tip: Het condenswater kan gebruikt worden in een stoomstrijkijzer of om een accu bij te vullen, enz. In dat geval moet het wel gefilterd worden (bijv. door een koffiefilter).

Het luchtinlaatrooster schoonmaken

Verwijder het pluis van het luchtinlaatrooster aan de achterkant van het apparaat met behulp van een stofzuiger.

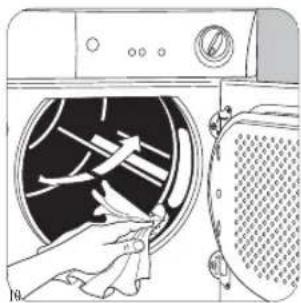

Als uw wasgoed niet de juiste droogheidsgraad bereikt, met andere woorden als het te droog of te vochtig blijkt te zijn, adviseren wij u de binnenkant van de trommel schoon te maken met een in azijn gedrenkte doek.

Dit zal het witte laagje verwijderen dat zich in de trommel gevormd heeft (veroorzaakt door restanten wasmiddel en wasverzachter die bij het wassen zijn gebruikt, en door de kalk die in het water zit), hierdoor kunnen de sondes de juiste droogheidsgraad niet waarnemen.

ZANUSSI

Het oplossen van problemen

Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of van onoplettendheid; dergelijke problemen kunnen zonder de hulp van een monteur gemakkelijk worden opgelost. Controleer eerst de hieronder staande checklist, voordat u contact opneemt met onze Serviceafdeling. Tijdens de werking van de machine kan het rode lampje van de toets Start/Pauze gaan knipperen om aan te geven dat de machine niet werkt. Zodra het probleem is opgelost, drukt u op de toets Start/Pauze om het programma opnieuw te starten. Neem als het probleem ondanks alle controles aanhoudt, contact op met uw plaatselijke Serviceafdeling.

Storing Mogelijke oorzaken Serviceafdeling
Droger werkt niet.	De stekker zit niet in het stopcontact of de zekering werkt niet goed.De vuldeur is open.Heeft u de toets START/PAUZE ▷l ingedrukt?	Steek de stekker in het stopcontact. Controleer de zekeringenkast (huisinstallatie).Sluit de vuldeur.Druk nogmaals op de START/PAUZE ▷l toets.
Droogresultaten onbevredigend.	Verkeerde programma geselecteerd.Pluizenfilter verstopt.Warmtewisselaar verstopt met pluis.Onjuiste hoeveelheid wasgoed.Ventilatie-opening in de sokkel afgedekt.Aanslag op de binnenkant van de trommel of trommelribben.Watergeleiding op de plaats van installatie verschilt van de standaardinstelling van de machine.	Selecteer de volgende keer een ander programma.Maak het pluizenfilter schoon.Maak de warmtewisselaar schoon.Houd u aan de geadviseerde laadhoeveelheden.Maak de ventilatie-opening in de sokkel vrij.Maak de binnenkant van de trommel en de trommelribben schoonVerander de programmeringsinstelling voor de droogtegraad.
De vuldeur gaat niet dicht.	Fijnfilter zit niet op zijn plaats en/of grof filter zit niet vastgeklikt.	Installeer het fijnfilter en/of klik het grof filter op zijn plaats vast.
Storing Mogelijke oorzaken Oplossing
Bij het indrukken van een toets gaat het overeenkomstige lampje een paar keer knipperen.	Wasbeveiliging. Na de start van het programma, kan de optie niet meer worden ingesteld.	Draai de programmakeuzeknop op “0” Stel het programma opnieuw in
Droogcyclus eindigt korte tijd nadat het programma gestart is. EINDE tampje brandt.	Er zit niet genoeg wasgoed in de trommel of het wasgoed is te droog voor het geselecteerde programma.	Selecteer het tijdsprogramma of een hogere droogtegraad (bijv. EXTRADROOG implaats van KASTDROOG)
Programma is gestopt, lampje waterreservoir vol brandt.	Waterreservoir is vol.	Maak het waterreservoir leeg, start dan het programma met de START/PAUSE doets.
Droogcyclus duurt ongewoon lang.Opmerking: De droogcyclus stopt automatisch na ongeveer 5 uur (zie „Droogcyclus compleet“)	Pluizenfilter verstopt.Warmtewisselaar verstopt met pluis.Toets Delicaat ingedrukt en hoeveelheid wasgoed te groot.Hoeveelheid wasgoed te groot.Wasgoed niet voldoende gecentrifugeerd.	Maak het pluizenfilter schoonMaak de warmtewisselaar schoon.Delicaat is alleen geschikt voor ladingen tot maximaal 3 kg!Verminder de hoeveelheid wasgoed.Wasgoed moet goed worden gecentrifugeerd.

Als u het probleem niet kunt vinden of oplossen, neem dan contact op met onze Serviceafdeling. Noteer alvorens te bellen het model, serienummer en de aankoopdatum van de machine: de Serviceafdeling zal om deze informatie vragen.

Als u een monteur laat komen voor een storing die voorkomt in de onderstaande lijst, of om een storing te repareren die veroorzaakt is door verkeerd gebruik of installatie, zullen er kosten in rekening gebracht worden, ook tijdens de garantietermijn.

ZANUSSI

Technische gegevens

Technische gegevens
	Breedte	60 cm
Afmetingen	Hoogte	85 cm
	Diepte	58 cm
Aansluitspanning - totale vermogen - zekering	Informatie over de elektrische aansluiting staat op het typeplaatje aan de binnenkant van de deur van het apparaat
Diepte met geopende vuldeur		109 cm
Maximale belading	Katoen	6 kg
	Synthetische stoffen	3 kg
Gebruik		Huiselijk + 5°C + 35°C

Dit apparaat voldoet aan de volgende EU-Richtlijnen:

-73/23/EG, van 19.02.1973 - Laagspanningsrichtlijn

-89/336/EG d.d. 03.05.1989 Richtlijn Elektromagnetische Compatibiliteit inclusief gewijzigde Richtlijn 92/31/EG

-93/68/EG d.d. 22.07.1993 Richtlijn CE-Markering

Verbruikswaarden

Verbruikswaarden (*)
Programma	Programmaduur (in minuten)	Energie verbruik (in kWh)	Omwentelingen per minuut
Katoen Kastdroog1)	1153,8 1000
Katoen Kastdroog1)	100 3,3 1400
Synthetisch Kastdroog2)	48 1,36 1200

Max belading:
^1) Belading Katoen: 6 kg
2) Belading Synthetische stoffen: 3 kg

De verbruikswaarden zijn vastgesteld onder standaard omstandigheden. Deze kunnen afwijken wanneer de machine in een huiselijke omgeving bediend wordt.

ZANUSSI

Afvalverwerking

Verpakkingsmaterialen

De materialen met het symbool kunnen worden gerecycled

Dit betekent dat ze gerecycled kunnen worden als u ze netjes weggooit in de daarvoor bestemde containers.

Machine

Breng uw oude machine naar speciaal daarvoor bestemde inzamelpunten. Help het milieu een handje!

Oude apparaten

Het symbool op het product of op de verpakking betekent dat dit product niet als huishoudelijk afval mag worden behandeld. Het dient daarentegen naar een geschikt inzamelingspunt voor de recycling van elektrische en elektronische apparatuur te worden gebracht. Door er voor te zorgen dat dit apparaat op de juiste wijze wordt afgedankt helpt u mogelijk negatieve gevolgen voor het milieu en de gezondheid van mensen te voorkomen, die anders door onjuiste afvalverwerking van dit product veroorzaakt zouden kunnen worden. Voor meer gedetailleerde informatie over de recycling van dit product, kunt u contact opnemen met het gemeentehuis, de gemeentereiniging of de winkel waar u het product heeft aangeschaft.

Tips voor milieubescherming

Om energie te besparen en het milieu te helpen beschermen, adviseren wij u de volgende aanwijzingen op te volgen:

• Probeer de machine tot de maximale capaciteit te vullen, aangezien kleine ladingen onvoordelig zijn.
• Stop altijd goed gecentrifugeerd wasgoed in de droogtrommel. Hoe hoger de snelheid van de draaibeweging, des te lager is het elektriciteitsverbruik en des te korter zijn de droogtijden.
• Laat het wasgoed niet te droog worden, zo voorkomt u dat het kreukt en bespaart u energie. Selecteer het droogprogramma aan de hand van het soort wasgoed en de gewenste droogtegraad.
• Om de maximale lading te benutten, kunt u wasgoed dat gedroogd moet worden om opgeborgen te worden (kastdroog) tegelijkertijd drogen met artikelen die gestreken moeten worden. Om dit te doen selecteert u het programma voor strijkdroog, verwijdert u de artikelen die nog gestreken moeten worden aan het eind van het programma en laat de rest van het wasgoed verder drogen.
• Maak de filters regelmatig schoon om excessieve tijdsduren en hoog elektriciteitsverbruik te voorkomen.
• Ventileer de kamer goed. De kamertemperatuur mag tijdens het drogen niet hoger zijn dan +35°C.

Het geleidingsniveau aanpassen

Water bevat een variabele hoeveelheid kalk en minerale zouten waarvan de hoeveelheid verschilt naar gelang de geografische locaties waardoor de geleidingswaarden variëren.

Relevante verschillen in de geleiding van het water in vergelijking met de waarden die van te voren door de fabriek zijn ingesteld zijn in geringe mate van invloed op de restvochtigheid van het wasgoed aan het einde van een cyclus.

U kunt de gevoeligheid van de droogsensor van uw wasdroger, die gebaseerd is op de geleidingswaarden van het water aanpassen met behulp van de volgende procedure.

Om toegang te krijgen tot de afstellingsmodus:

Draai aan de programmakeuzetoets om het apparaat in te schakelen. Druk, in de selectiemodus, tegelijkertijd op de toetsen 2 en 4. Houd de toetsen ingedrukt tot het controlelampje boven elke toets begint te knipperen en een van de controlelampjes die de droogfaselampjes → , taangeven, blijft branden

1 2 3 4

Het geleidingsniveau aanpassen: Druk op de toets Start/Pauze daarna: wordt het geleidingsniveau aangegeven door het oplichten van de horizontale streepjes.

1 2 3 4

Display Geleidings graad	Waarde bij benadering (μS/cm)
	Laag < 300
	Gemiddeld 300 - 600
	Hoog > 600

Normaal is het apparaat in de fabriek afgesteld op het hoogste niveau; sommige modellen kunnen echter anders geconfigureerd zijn.

De nieuwe instelling in het geheugen opslaan: Druk tegelijkertijd op de toetsen 2 en 4. Houd de toetsen ingedrukt tot de controlelampjes boven elke toets stoppen met knipperen en de zoemer klinkt.

ZANUSSI

Installatie

Uitpakken

Verwijder de polytheen zak met de polystyreen vulling voordat u het apparaat in gebruik neemt. Trek de plakstrips los van de binnenkant van de machine boven op de trommel.

Als het apparaat verplaatst moet worden, moet het verticaal getransporteerd worden.

Het apparaat mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een deur met scharnieren aan de tegenovergestelde zijde als die van het apparaat.

Opstellen

Het is raadzaam om, voor uw gemak, de machine in de buurt van uw wasmachine te plaatsen.

De wasdroger moet op een schone plaats geïnstalleerd worden, waar zich geen vuil ophoopt.

Lucht moet vrijelijk rond het apparaat kunnen circuleren. Dek het voorste ventilatierooster of de luchtinlaatroosters aan de achterkant van de machine niet af.

Om trillingen en lawaai tijdens de werking van de droger tot een minimum te beperken, moet de droger op een stevige, vlakke ondergrond geplaatst worden. Als de droger eenmaal op zijn permanente plaats staat, controleer dan of hij absoluut horizontaal staat met behulp van een waterpas. Als dit niet het geval is, stel de pootjes dan hoger of lager af tot hij waterpas staat. De pootjes mogen nooit verwijderd worden. Beperk de ruimte tot de vloer niet met hoogpolig tapijt, houten

strips of dergelijke. Dit kan oververhitting veroorzaken die de werking van het apparaat nadelig kan beïnvloeden.

Belangrijk

De hete lucht die door de wasdroger wordt uitgestoten kan temperaturen tot 60°C bereiken. Het apparaat mag dus niet geïnstalleerd worden op vloeren die niet resistent zijn tegen hoge temperaturen. Tijdens de werking van de wasdroger mag de kamertemperatuur niet lager zijn dan +5°C of hoger dan +35°C, aangezien dit van invloed kan zijn op de prestatie van het apparaat.

Stapelset

Via uw dealer is een speciale stapelset verkrijgbaar, om de montage van de droger boven op een wasmachine van het type voorlader met een diepte van het deksel tussen 48 en 60 cm mogelijk te maken.

Lees de instructies die bij de set geleverd zijn zorgvuldig.

Bij de officiële dealer is een speciale set verkrijgbaar waarmee het condenswater dat zich tijdens elke droogcyclus vormt rechtstreeks in de gootsteen

afgevoerd kan worden.

Lees de aanwijzingen die bij de set gevoegd zijn aandachtig door.

Het omdraaien van de deur

Om het makkelijker te maken om wasgoed in de machine te laden of eruit te halen, kan de deur worden omgedraaid.

Belangrijk:

Omdraaien van de deur is niet mogelijk als na deze handeling het apparaat blijkt te zijn geïnstalleerd achter een deur met scharnieren aan de tegenovergestelde zijde als die van het apparaat.

Deze handeling moet worden uitgevoerd door gekwalificeerd personeel. Neem contact op de dichtstbijzijnde Serviceafdeling.

Elektrische aansluiting

Deze machine is ontworpen om te werken op 230 V, enkele fase, 50 Hz voeding. Controleer of de elektrische installatie in uw woning geschikt is voor het maximale vereiste vermogen; houd hierbij rekening met andere apparaten die in gebruik zijn.

Sluit de machine aan op een stopcontact met randaarde, in overeenstemming met de huidige bedradingsvoorschriften.

Belangrijk:

De fabrikant kan niet aansprakelijk gesteld worden voor schade of letsel die voortkomt uit het niet opvolgen van bovengenoemde veiligheidsmaatregelen. Indien het aansluitsnoer moet worden vervangen, dan dient dit te gebeuren droog onze Serviceafdeling.

Belangrijk:

Het aansluitsnoer moet na de installatie van de machine bereikbaar zijn.
