MODE D'EMPLOI Off-Road Twinny Load

Instructions de montage et mode d'emploi

Notez pour votre dossier:

Type du porte-vélos:

Traditional C

Traditional CK

□ Swing CK

□ Swing FK

□ Ergo CK

Ergo FE

Quattro

Off-Road

□

Numéro de série:

Date d'achat: ____

Toutes nos félicitations pour l'achat de votre nouveau porte-vélos Twinny Load®. Vous pouvez ainsi partir en toute sérénité en balade avec votre voiture tout en emmenant chaque fois vos vélos avec vous. Une belle façon de rester actif et de découvrir de nouveaux itinéraires.

Alors, Amusez-vous bien avec votre nouveau porte-vélo!

Algemeen

Kogeldruk

Montage des Pedaldomes

Montage des Lichtbalkens

L (mm)	K (mm)
	20 40 60 80
100 13,3 9,7 7,6 6,2
150 10,1 7,8 6,4 5,4
200 8,2 6,6 5,5 4,8

Sur la plaque d'identification du crochet d'attelage est indiqué le maximum autorisé du poids en flèche. Le poids total combiné du porte-vélos et des vélos ne peut être supérieur à ce poids en flèche. Le poids du porte-vélo associé aux vélos ne peut, en toute hypothèse, dépasser les 75 kg. Le poids du Twinny Load® Off-Road est 15,2 kg. Vous trouverez le poids de votre vélo dans le livret qui vous a été remis avec celui-ci ou peut-être sur Internet.

Éclairage

le système d'éclairage du porte-vélos est de 12V.

Réglementation

Vous trouverez la réglementation applicable en Europe pour le transport de vélos sur un porte-vélos sur le site Internet www.twinnyload.com.

Normes de qualité

Tous les porte-vélos ont été conçus et produits dans le respect des normes de qualité de plus haut niveau. Stabilité, flexibilité, pratique d'usage, absence de gène pour la conduite et longévité sont pour nous les maître-mots.

Nettoyage

Nettoyez le port de vélos après chaque usage et veillez à le débarrasser de la présence de sel et de gasoil.

Rangement

Lors de son rangement, veillez à ce que le porte-vélo soit sec.

Accessoires

Divers accessoires pour votre porte-vélos sont à votre disposition. Pour un panorama complet de ces accessoires, rendez-vous sur le site www.twinnyload.com ou renseignez-vous à ce sujet à l'adresse où vous avez acheté le porte-vélos.

Outils

Pour monter et régler le porte vélos, vous avez besoin des outils suivants:

- 1 x clé coudée mâle 6mm

- 1 x clé plate 13 mm

- 2 x clés plates 10 mm

Accessoires du Twinny Load® Off-Road

• 1 x porte-vélos
• 4 x gouttières de roue
• 1 x cadenas
• 1 x rampe électrique
• 2 x unités d'éclairage
• adaptateur 13 pôles (pour prise 13 broches)
• 4 x boulons rampe d'éclairage
• 4 x écrous rampe d'éclairage
• 4 x colliers de serrage rampe d'éclairage
• 2 x supports de pédales
• 2 x serres-pédales
• 4 x colliers de serrage support de pédale
• 4 x écrous support de pédale
• 4 x boulons support de pédale
• 1 x plaque d'adaptation
• 4 x vis papillon
• 4 x écrous à embase
• 2 x fixations
• 2 x coins de verrouillage
• 1 x clé coudée mâle 6 mm
• carte de garantie

Avertissement

• Veillez à dégraisser la boule du crochet d'attelage avant de monter le porte-vélo.
• le porte-vélo doit être monté conformément aux instructions de montage.
• Le porte-vélo et les vélos doivent être placés conformément au mode d'emploi.
• Aucune modification ne doit être apportée au produit.
• L'éclairage fonctionne avec une installation de 12V.
• Contrôlez après avoir parcouru les premiers kilomètres que le porte-vélos et les vélos sont bien arrimés.
• Adaptez votre vitesse aux casseurs de vitesse.
• N'utilisez jamais de sangles d'arrimages ou de cordes dans le but d'attacher encore mieux votre vélo. Celles-ci pourraient endommager irrémédiablement le cadre de votre vélo.
• Il est en principe possible de placer un vélo électrique sur un porte-vélo Twinny Load. Ceci dépend toutefois de la marque et du type du vélo électrique en question. Vous trouverez sur notre site Internet un tableau de compatibilité.
• Attention! Si le feu brouillard arrière reste en permanence allumé lorsque vous connectez le porte-vélo, cela signifie que la prise électrique de l'automobile n'a pas été raccordée conformément au DIN. Faites procéder à une réparation par votre garagiste.

Contrôler avant de partir:

• que le porte-vélo est bien fixé sur le crochet d'attelage;
• le bon fonctionnement de l'éclairage du porte-vélo;
• que les deux dispositifs d'éclairage ont été réglés à la bonne largeur et sont enclenchés dans le cran de verrouillage;
• qu'aucun câble ne pend;
• que toutes les vis papillons des gouttières de roues ont été serrées;
• que les systèmes de fermeture sur les bras des pédales de vélo ont été correctement serrés;
• que l'ensemble des roues ont été attachées avec les sangles;
• que le système de fermeture du système de basculement se trouve dans l'orifice de verrouillage et est bloqué;
• qu'aucun objet non attaché n'est présent sur les vélos ou sur le porte-vélo;
• que les clés ont été retirées des verrous;
• que le feu brouillard arrière se trouve dans l'unité d'éclairage gauche.

Montage des supports de pedale

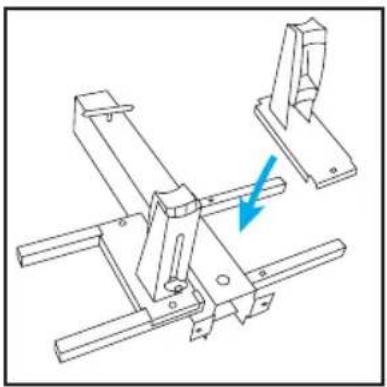

Placez les 2 supports de pédales sur le porte-vélos comme indiqué dans le dessin.

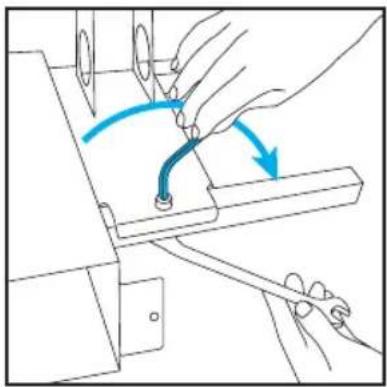

Fixez les supports de pédale en vissant 8 boulons avec une clé plate de 13 mm et une clé mâle coudée de 6 mm.

Montage des fixations

Les fixations sont destinées au maintien du dispositif d'éclairage dans sa position de rangement.

12 cm 12 cm

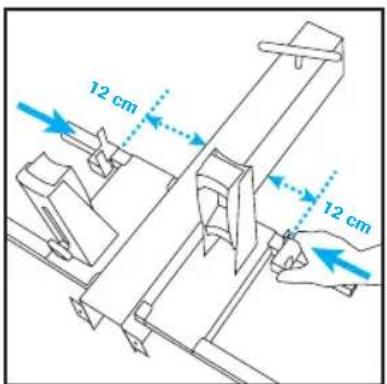

Faire glisser les fixations le long du porte-vélos jusqu'à une distance de 12 cm calculée depuis la barre centrale.

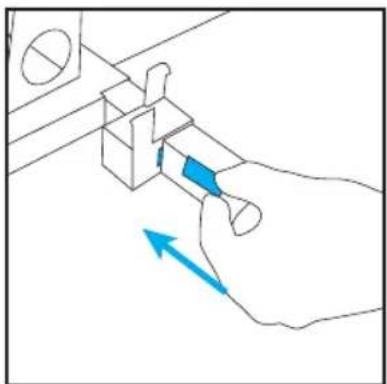

Introduire les coins de verrouillage de sorte à verrouiller les fixations.

Montage de la rampe d'eclairage

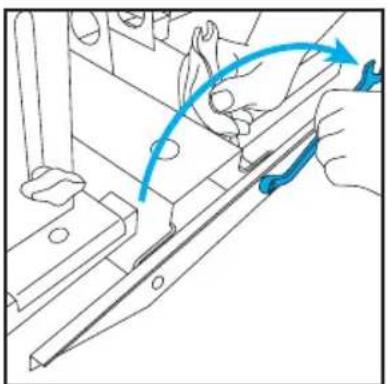

Placez la plaque d'adaptation sur le porte-vélos. Visser les boulons à l'aide de 2 clés plates de 10 mm.

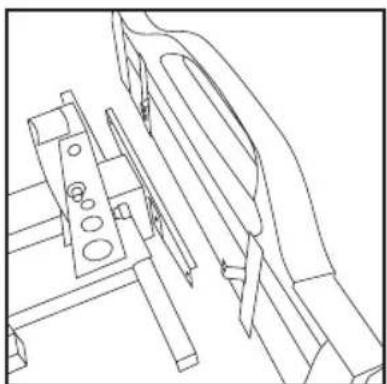

Placez la rampe d'éclairage devant la plaque d'adaptation.

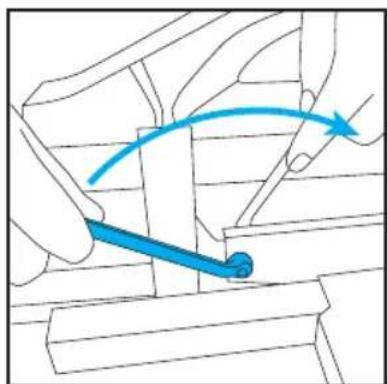

Fixez la rampe d'éclairage à la plaque adaptation en serrant les boulons à l'aide de 2 clés plates de 10 mm.

Montage de la plaque d'immatriculation

RÉSERVE

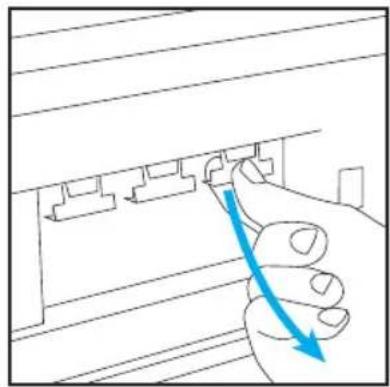

Sortir en les rompant 4 clips d'arrimage de la rampe d'éclairage et les placer dans les embrasures.

Glisser la petite plaque d'immatriculation belge jusqu'à la première butée.

La plaque d'immatriculation autrichiennes peut être montées sans clips d'arrimage.

Glisser la plaque d'immatriculation dans la rampe d'éclairage jusqu'à la deuxième butée.

Montage des gouttières de roues

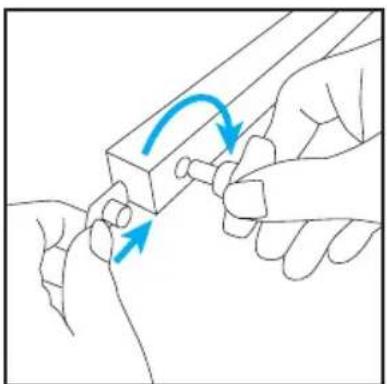

Introduire les écrous à embase dans les gouttières de roues puis serrer les vis papillon sur ceux-ci.

Monter les 4 gouttières de roues avec les clips de serrage vers l'intérieur.

Suite sur la page suivante.

Suite montage des gouttières de roues

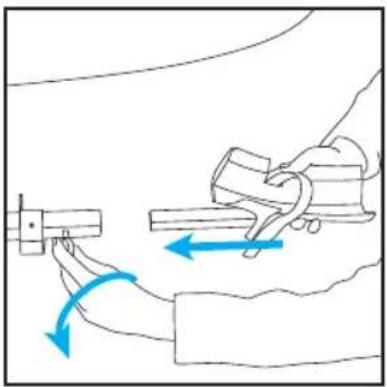

Tirer la vis papillon et dévisser jusqu'à ce que la gouttière de roue s'insère dans le tube de réception. Enfoncer à moitié la gouttière de roue puis serrer la vis papillon.

Montage du porte-vélos

Dévisser suffisamment la manivelle de sorte à pouvoir abaisser les éléments de fermeture à l'aide de la barrette latérale.

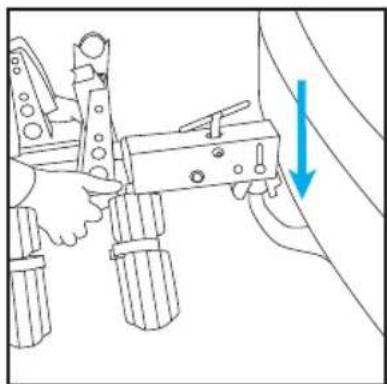

Placer le porte-vélos sur le crochet d'attelage, le pousser vers le bas

MAX

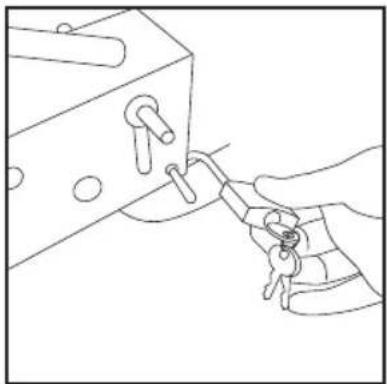

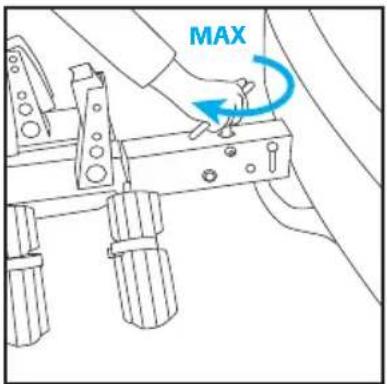

Verrouiller le porte-vélos.Arrimer le porte-vélos en

serrant la manivelle au maximum. Veiller à cet effet à maintenir le porte-vélos en position horizontale.

Montage du dispositif d'éclairage

Placer les dispositifs d'éclairage sur la rampe d'éclairage, enfoncer le système de déverrouillage rouge et faire glisser les dispositifs vers l'intérieur.

max. 320 mm

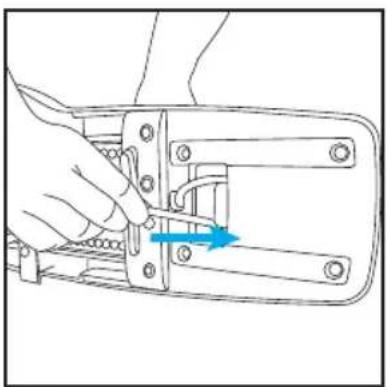

Réglage de la largeur: enfoncer le système de déverrouillage rouge et faire glisser vers l'extérieur les dispositifs d'éclairage par étapes d'1 cm.

Largeur de l'automobile Faire glisser de chaque côté jusqu'au:

Jusqu'à 1,80 m Ne pas déplacer Jusqu'à 1,84 m 2ème clic Jusqu'à 1,88 m 4ème clic Jusqu'à 1,92 m 6ème clic Jusqu'à 1,96 m 8ème clic Jusqu'à 2,02 11ème clic (= max)

La largeur de votre automobile est indiquée dans le manuel d'instructions de votre automobile.

Brancher la prise et contrôler que l'éclairage fonctionne.

Cacher le surplus de câbles.

Placer les vélos

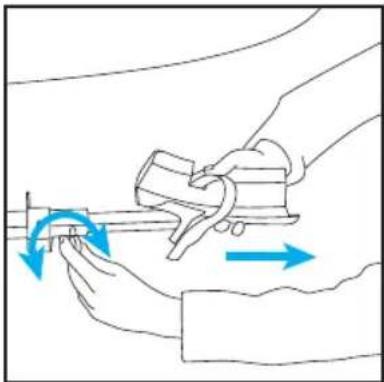

Faire glisser les gouttières de roue jusqu'à mi-chemin et les arrimer en position.

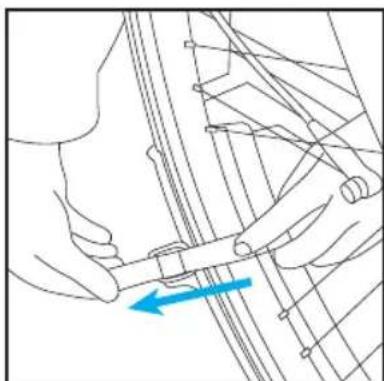

Détacher les sangles et les mettre en position vers le bas.

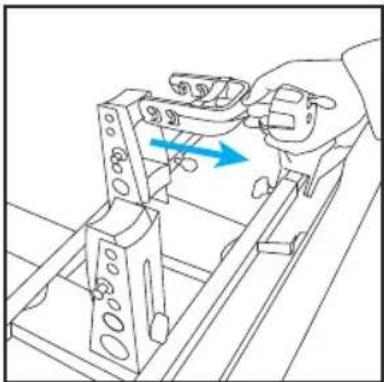

Retirer le système de verrouillage du support.

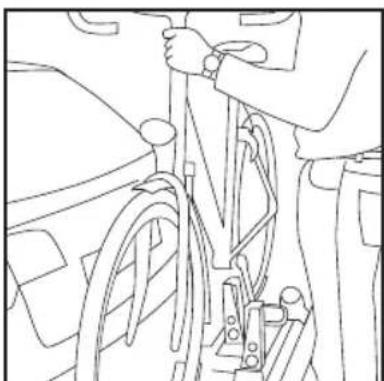

Placer le premier vélo dans la gouttière à roue, le plus près possible de la voiture avec le guidon vers la gauche et la pédale gauche vers le bas.

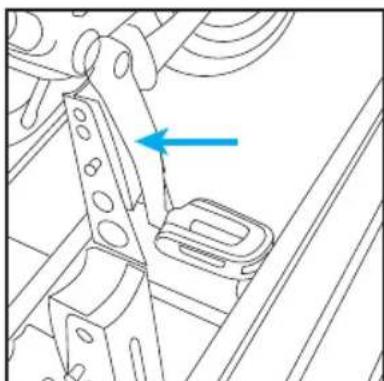

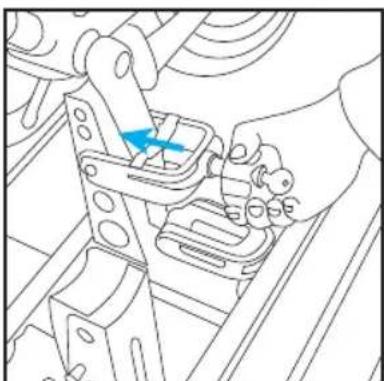

Placer le bras de la pédale devant le support. Insérer le système de verrouillage dans les pignons métalliques qui dépassent. Ne pas le serrer pour le moment.

le support. Insérer le système métalliques qui dépassent.

1 cm

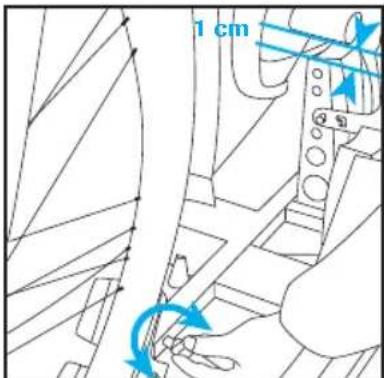

Régler les gouttières de roues de sorte à ce que le vélo soit suspendu d'environ 1 cm au dessus support. Glisser vers l'extérieur = soulever le vélo; glisser vers l'intérieur = abaisser le vélo.

Accrocher les sangles. Régler le support de manière

à ce qu'il repose contre le bras de la pédale et que le vélo soit droit.

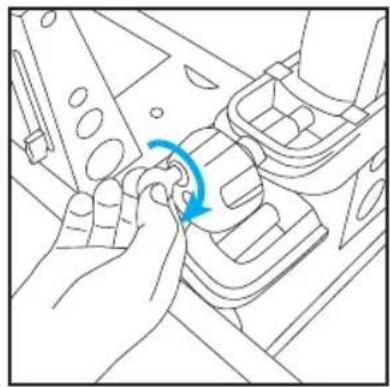

Serrer le système de verrouillage.

Fermer le système de verrouillage a clé.

Placer le deuxième vélo ont avec la pédale vers le bas de la même manière et avec le guidon vers la droite.

Réglages complémentaires

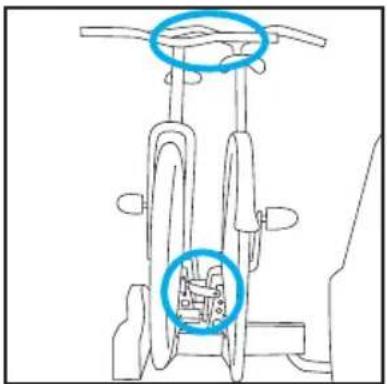

Les vélos se touchent. Le vélo touche le hayon de la voiture.

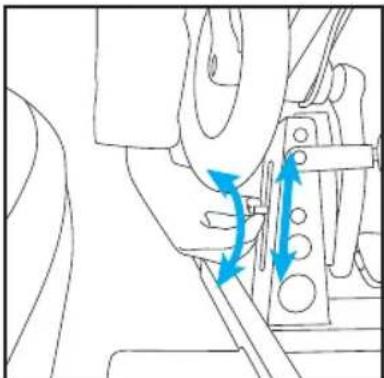

Le vélo touche le hayon de la voiture: régler le support de manière à ce que le vélo ne touche plus le hayon.

Les vélos se touchent: régler le support de sorte à ce que les vélos soient légèrement penchés vers l'extérieur.

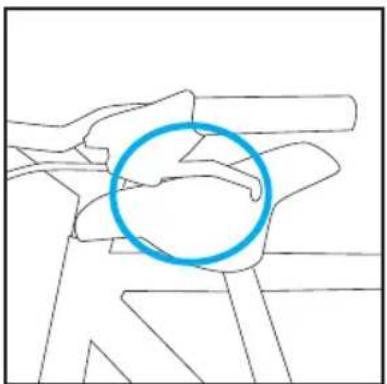

Le guidon touche la selle de l'autre vélo.

En réglant les gouttières de roues de quelques centimètres devant et derrière, les vélos basculent légèrement et, ainsi, ne se touchent plus.

Le bras de la pédale est trop haut par rapport au support, le système de verrouillage ne peut être placé, la béquille gène.

Monter le support au cran supérieur. Retirer à cet effet le clip de verrouillage de l'axe et monter l'axe au cran supérieur et placer à nouveau l'élément de fermeture de sécurité.

Rangement des dispositifs d'éclairage

Enfoncer le déverrouillage rouge et dégager le dispositif d'éclairage de la rampe d'éclairage.

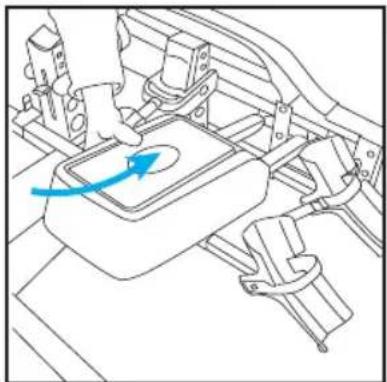

Placer les tiges dépassant du dispositif d'éclairage dans la partie arrière de la rampe d'éclairage.

'CLIC'

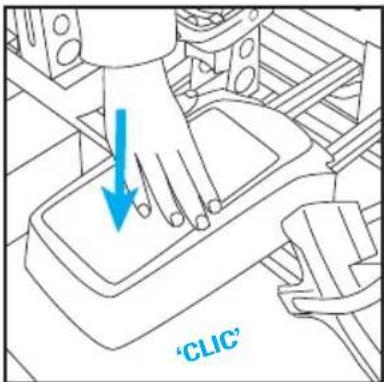

Enfoncer le dispositif d'éclairage vers le bas pour l'engager dans la fixation.

Garantie

En présentant votre certificat de garantie et le bon d'achat, Twinny Load vous accorde une garantie de sept ans sur le porte-vélo Twinny Load® commençant à courir à partir de la date d'achat telle qu'indiquée dans le bon d'achat.

La garantie comprend la réparation gratuite ou le remplacement des pièces détachées dans le cas de l'apparition de défauts du matériel ou d'un vice de construction.

La garantie commence à partir du moment où vous avez activé le certificat de garantie sur le site Internet du Twinny Load website www.twinnyload.com ou en envoyant la carte-réponse jointe au certificat de garantie.

Conditions:

• le porte-vélo doit être monté conformément aux instructions contenues dans les instructions de montage livrées avec celui-ci;
• le porte-vélo doit être placée sur l'automobile conformément aux instructions du mode d'emploi joint avec celui-ci;
• les vélos doivent être placés et attachés sur le porteur-vélos conformément aux instructions du mode d'emploi joint avec celui-ci;
• il ne peut être apporté aucune modification au produit;
• nous ne sommes pas responsables des blessures personnelles et/ou des dommages causés aux biens ainsi que du préjudice matériel pouvant en découler lorsqu'ils ont été causés par un montage incorrect ou une utilisation erronée du produit;
• il n'y a pas de garantie pour les défauts résultats d'un accident, d'une utilisation illégale ou amateuriste du véhicule ou résultant des vices du véhicule sur lequel le porte-vélo est monté;
• le délai de la garantie n'est pas prolongé ou renouvelé du fait de la réalisation de travaux couverts par la garantie;
• la réparation ou le changement du produit à l'intérieur du délai de garantie n'est possible qu'au profit de l'acheteur originaire tel que mentionné sur le bon d'achat;
• les réclamations doivent être déposées à l'adresse de l'achat du porte-vélo et figurant sur le bon d'achat. Le porte-vélo et tous ses accessoires doivent être déposés à cette adresse;
• l'acheteur supporte les frais d'envoi et de réception du produit et/ou des pièces détachées à l'adresse d'achat;
• la garantie est caduque lorsque le porte-vélo a été manié avec insuffisamment de précautions ou de manière incorrecte ou lorsqu'il a été mal entretenu, ceci étant laissé à l'appréciation Twinny Load;
• la garantie est caduque lorsque le numéro de série a été changé, abîmé ou lorsqu'il a disparu. Le porte-vélo doit satisfaire aux spécifications techniques.
• la garantie est caduque lorsqu'il n'y a pas de bon d'achat, lorsque le bon d'achat a été modifié ou est illisible;
• les défauts résultant d'une usure en raison d'un usage normal – ceci étant laissé à l'appréciation Twinny Load – ne sont pas couverts par la garantie.

Disclaimer

Ne sont pas couverts par la garantie les matériaux n'ayant pas été montés par Twinny Load. La responsabilité du fabricant en raison du contrat se limite expressément à l'exécution des obligations de garantie décrites dans le présent document. Toute demande en dommages-intérêts, à l'exception de celle découlant du non-respect des obligations de garantie, ne peut être accueillie. En tenant compte des dispositions légalement obligatoires concernant la responsabilité en matière de produits, il ne peut être réclamé aucune réparation de dommages professionnels ou de dommages consécutifs ou de tout autre dommage (personnel) qui découleraient des défauts des matériaux livrés au Twinny Load ou des activités effectuées à son profit.
