Destructeur de documents automatique et économe en énergie

Mode d'emploi

[FRANÇAIS]

11.2010

1 Prescriptions importantes de sécurité

Afin de pouvoir tirer profit de toutes les fonctions de votre destructeur de documents, veuillez lire attentivement ce manuel avant d'utiliser l'appareil et conservez-le pour un emploi ultérieur.

• Ne maintenez pas l'appareil à proximité des enfants et des animaux domestiques ! Seuls des adultes sont autorisés à se servir de l'appareil.
• L'appareil ne peut être utilisé que par une personne à la fois.
• Pendant la marche de l'appareil, n'effectuez aucune autre activité (nettoyage par ex.) que celle de le faire fonctionner.
• Ne laissez pas l'appareil sans surveillance pendant qu'il fonctionne.
• Protégez l'appareil contre l'ensoleillement direct, la chaleur extrême et l'humidité !
• Ne réparez jamais l'appareil vous-même. Risque de blessures ! En outre, le droit de garantie expire dans ce cas. Faites effectuer les réparations par du personnel spécialisé et qualifié.
• Suivez tous les avertissements et indications que vous trouverez dans ce manuel, sur l'appareil et sur l'emballage !
• Ne supprimez aucun autocollant ou aucune inscription du boîtier de l'appareil. N'apportez aucune autre modification au boîtier. Risque de blessures ! En outre, le droit de garantie expire dans ce cas.

1.1 Marques de sécurité

	Prudence !Avertissement !		Ne mettez pas les mains dans les introducteurs !
	Éloignez des introducteurs vos cheveux longs, cravates, foulards, bijoux et vêtements ouverts !		L’appareil ne doit pas être manié par les enfants !
			N’introduisez pas de trombones dans les introducteurs !
			Tenez le destructeur de documents éloigné du brouillard des atomiseurs et des gaz

Attention : Le non respect de ces marques de sécurité peut provoquer des blessures corporelles graves ! Si jamais un objet (manche, cravatte etc.) devait par inadvertance parvenir dans un des introducteurs, retirez immédiatement la fiche de secteur de la prise de courant ou appuyez sur la touche ECS éclairée en bleu !

Instructions de sécurité : La prise de courant doit se trouver à proximité de l'appareil et être facile d'accès. Vous pouvez ainsi, en cas d'urgence, séparer rapidement l'appareil du réseau.

1.2 Directives relatives à la sécurité électrique

Attention : Contrôlez si les données de tension de l'appareil correspondent bien à celles de votre réseau électrique ; voir chapitre „Données techniques“ !

- Retirez la fiche de contact de la prise de courant

• avant de vider la corbeille
• avant un non-usage prolongé
• avant de nettoyer l'appareil

• avant de déplacer l'appareil

• En cas de dommage du câble d'alimentation, de la fiche de secteur ou de l'appareil lui-même, ne mettez plus celui-ci en marche (danger de blessures) !

• Ne modifiez pas le câble d'alimentation, car il est prévu pour la tension de secteur indiquée.
• N'utilisez qu'un câble de rallonge autorisé. N'utilisez pas de prises multiples, d'adaptateurs ou de câbles de rallonge non autorisés.
• Ne surchargez pas la capacité recommandée de la prise de courant ou d'un câble de rallonge raccordé le cas échéant !

Attention : Il est interdit d'ouvrir le cache du bloc de coupe pour effectuer des réparations. Danger de mort ! En outre, le droit de garantie expire dans ce cas.

2 Utilisation conforme aux prescriptions

• N'utilisez le destructeur de documents ECS 408.2 CCD que pour détruire du papier, des CDs, des DVDs ou des cartes de crédit ; les introduire dans les introducteurs prévus à cet effet ! Le matériau à détruire doit être sec et répondre aux exigences mentionnées au chapitre „Données techniques“ ! La destruction d'autres matériaux pourrait vous blesser (par ex. par la projection d’éclats de matériaux solides, etc) ou endommager votre appareil (par ex. comme la destruction du bloc de coupe).
• Retirez tous les trombones avant d'introduire le papier dans l'appareil !
• Ne détruissez pas de formulaires en continu, d'étiquettes et d'enveloppes avec cet appareil ! Cela endommage le bloc de coupe et vous perdez vos droits de garantie.
• N'utilisez votre appareil que dans des espaces secs et fermés.
• L'appareil n'est pas conçu pour l'emploi industriel. Tenez compte du cycle de fonctionnement indiqué au chapitre „Données techniques“.

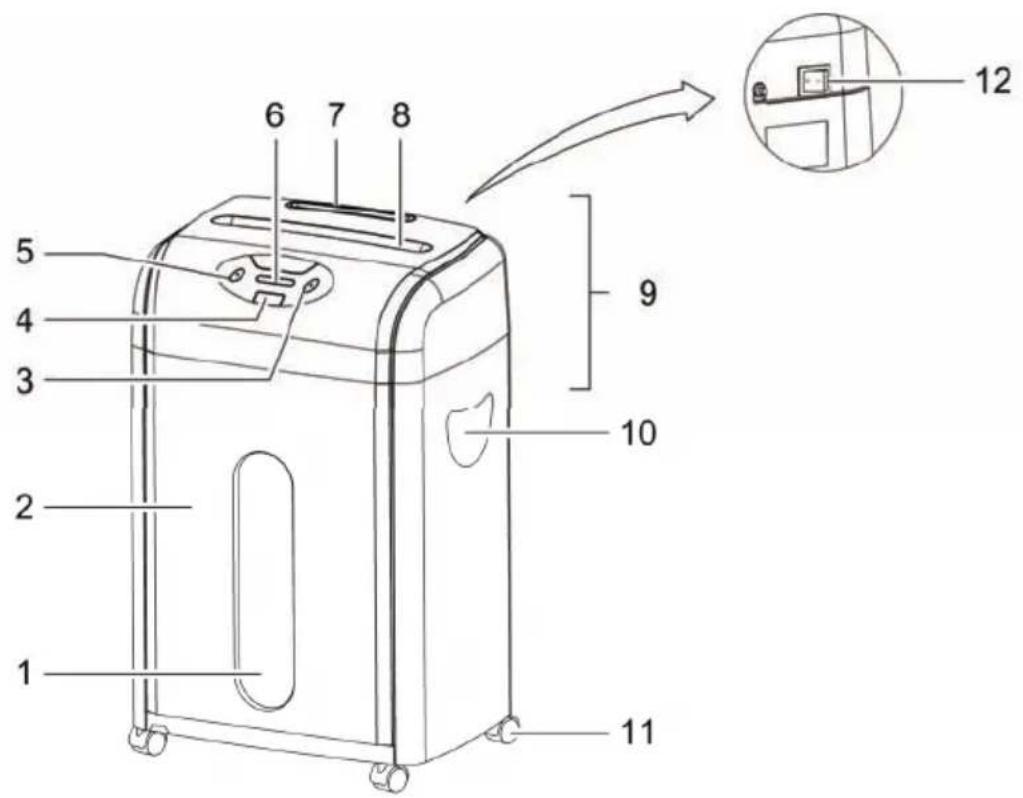

3 Éléments de manipulation

1 2 3 4 5 6 7 8 9 10 11 12

1 Regard corbeille
2 Corbeille
3 Touche de marche avant (FWD)
4 Touche Automatique (ECS) / Arrêt d'urgence
5 Touche de marche arrière (REV)
6 Éléments d'affichage

7 Introducteur de CD
8 Introducteur de papier
9 Cache du bloc de coupe
10 Poignée
11 Roulettes
12 Interrupteur Marche/Arrêt

4 Mise en service

1. Retirez prudemment l'appareil de son emballage.

Attention : La face inférieure du cache du bloc de coupe est pourvue d'angles vifs. Risque de blessures !

1. Posez l'appareil sur une surface plane.
2. Placez l'appareil à proximité d'une prise de courant. Mais ne mettez toutefois pas l'appareil près d'une source de chaleur ou d'eau.
3. Mettez la corbeille en place.

Remarque : Le destructeur de documents ne fonctionne que lorsque la corbeille originale est correctement posée.

1. Mettez l'interrupteur Marche/Arrêt en position OFF.
2. Mettez le câble d'alimentation dans la prise de courant.

Remarque : Veillez à ce que le câble d'alimentation ne fasse jamais obstacle et que des personnes ou des animaux ne puissent pas marcher dessus ou que d'autres objets ne soient pas posés dessus. Tenez compte des données relatives à l'alimentation en énergie situées sur la face arrière de l'appareil, vous permettant ainsi de prendre les mesures de précaution nécessaires.

Instructions de sécurité : La prise de courant et le branchement sur secteur de l'appareil doivent, pour des raisons de sécurité, se trouver à proximité de l'appareil et être faciles d'accès afin que l'alimentation en courant puisse être rapidement interrompue en cas d'urgence !

5 Manipulation

Remarque : La capacité recommandée au chapitre „Données techniques“ ne doit pas être dépassée car sinon un bourrage se produit ! Tenez compte du fait que l'épaisseur du papier augmente quand il est plié et que la capacité de feuilles recommandée peut ainsi être dépassée. Réduisez également la quantité de papier quand celui-ci est à grosses fibres.

5.1 Mettre l'appareil sous tension

- Mettez l'interrupteur Marche/Arrêt en position ON.

L'affichage vert "Appareil allumé" s'allume.

L'appareil est prêt à fonctionner.

5.2 La fonction ECS (fonctionnement automatique)

La fonction ECS ^3 démarre automatiquement la destruction dans le bloc de coupe dès que du matériau est introduit dans l'introducteur correspondant :

• L'appareil déclenche la marche avant et fait entrer le matériau.
• 5 secondes après la destruction, l'appareil s'éteint automatiquement.

Vous activez la fonction ECS en appuyant sur la touche Automatique (touche ECS). La touche ECS s'allume alors en bleu.

Remarque : En fonctionnement ECS, vous pouvez détruire du papier en le faisant passer par l'introducteur de papier ainsi que des CDs, des DVDs et des cartes de crédit via l'introducteur de CDs. Seul un introducteur peut être utilisé à la fois. Si vous utilisez plus d'un introducteur, l'appareil s'arrête. Tenez également compte des quantités autorisées de matériau à détruire.

Remarque : En fonctionnement ECS, l'appareil a une très faible consommation de courant.

5.3 Détruire du papier

Remarque : Maximum 8 feuilles DIN A4 d'un poids maximal de 70 g/m ^2 .

Remarque : Éliminez les matériaux étrangers au papier comme par ex. les trombones ou les étiquettes.

1. L'appareil est sous tension et se trouve en fonction ECS.
2. Introduisez le papier dans l'introducteur de papier.

5.4 Détruire des CDs, des DVDs ou des cartes de crédit

Remarque : 1 CD, 1 DVD ou 1 carte de crédit au maximum par destruction.

1. L'appareil est sous tension et se trouve en fonction ECS.

2. Introduisez le CD, le DVD ou la carte de crédit dans l'introducteur de CD.

Remarque : Si, pour des raisons de sécurité, vous désirez détruire des cartes de crédit par coupe en particules (Cross Cut), vous pouvez également introduire des cartes de crédit dans l'introducteur de papier du destructeur de documents. Ceci est valable uniquement pour les cartes de crédit et pas pour les CDs/DVDs !

5.5 Arrêt d'urgence

Si l'appareil se trouve en fonctionnement ECS (fonctionnement automatique) ou encore en marche avant ou en marche arrière, vous pouvez, en cas d'urgence, arrêter immédiatement l'appareil en appuyant sur la touche ECS.

5.6 Débrancher l'appareil

Mettez l'interrupteur Marche/Arrêt en position OFF.

6 Éléments d'affichage

Affichage	Cause Remède
	L'appareil est allumé (ON)
	Bourrage	Éliminez le bourrage, voir chapitre “Éliminer un bourrage ”. Tenez compte de la capacité de matériau à détruire recommandée au chapitre „Données techniques“.
	Moteur surchauffé	Laissez refroidir le moteur – voir chapitre „Protection du moteur“. Observez le cycle de fonctionnement indiqué au chapitre „Données techniques“.
	Corbeille pleine	La corbeille est pleine et doit être vidée - voir chapitre „Vider la corbeille“.

7 Protection du moteur

Le moteur se débranche automatiquement en cas de surcharge. Dans ce cas, l'affichage rouge "Moteur surchauffé" s'allume.

1. Retirez la fiche de la prise de courant et laissez refroidir le moteur jusqu'à ce qu'il soit à la température ambiante.
2. Remettez la fiche de secteur dans la prise de courant et poursuivez l'opération.

Remarque : Tenez compte du cycle de fonctionnement indiqué au chapitre „Données techniques“.

8 Éliminer un bourrage

Si trop de matériau (papier, CD, DVD, carte de crédit) a été introduit dans le bloc de coupe, un bourrage se produit. En cas de bourrage, l'appareil s'éteint. Dans ce cas, l'affichage rouge "Bourrage de matériau" s'allume.

Procédez comme suit :

Ou bien le destructeur de documents refoule le matériau de lui-même (recul automatique) ou bien vous devez démarrer manuellement la marche arrière, voir chapitre "Marche arrière (touche REV)".

•
- Libérez les introducteurs des restes de matériau via la marche avant, voir chapitre "Marche avant (touche FWD)".
- Branchez, le cas échéant, l'appareil alternativement en marche avant et marche arrière jusqu'à ce qu'il n'y ait plus de matériau dans les introducteurs.
- Le cas échéant, supprimez manuellement les restes de matériau existant dans les introducteurs, voir chapitre “Supprimer manuellement les restes de matériau des introducteurs”.
• Rebranchez l'appareil en fonction ECS.
- Réduisez la quantité de matériau à détruire.
- Veillez à ce que le matériau soit introduit dans l'introducteur correct (le papier dans l'introducteur large de papier, les CDs/DVDs/cartes de crédit dans l'introducteur étroit de CD).

8.1 Marche arrière (touche REV)

Appuyez sur la touche REV afin que le bloc de coupe tourne en marche arrière et libère à nouveau le matériau.

Remarque : Si un bourrage s'est produit dans l'introducteur de papier, vous devez en plus contrôler si des restes de papier se trouvent dans l'introducteur de papier et les éliminer manuellement le cas échéant !

8.2 Marche avant (touche FWD)

Appuyez sur la touche FWD pour détruire un éventuel reste de matériau et le retirer du bloc de coupe.

Remarque : On a besoin de la touche FWD après l'élimination d'un bourrage pour faire tourner le bloc de coupe sans introduire de matériau.

8.3 Supprimer manuellement les restes de matériau des introducteurs

1. Mettez l'interrupteur Marche/Arrêt en position OFF et retirez la fiche de secteur de la prise de courant.

2. Supprimez avec précaution les restes de matériau coincés dans le bloc de coupe à l'aide d'un outil approprié.

3. Replacez la fiche de secteur dans la prise de courant et remettez l'interrupteur Marche/Arrêt en position ON.

9 Entretien et maintenance

Attention : Les travaux de maintenance doivent uniquement être effectués quand la fiche de secteur est retirée !

9.1 Vider la corbeille

Vous devez vider la corbeille, au plus tard quand l'affichage rouge "Corbeille pleine" s'allume.

1. Mettez l'interrupteur Marche/Arrêt en position OFF.
2. Tirez la corbeille vers l'avant pour la faire sortir de l'appareil.
3. Videz son contenu dans un endroit approprié.
4. Repoussez la corbeille dans l'appareil.

Remarque : Il est recommandé de ne pas remplir la corbeille jusqu'au bloc de coupe. Vous évitez ainsi un reflux du matériau dans le bloc de coupe. Videz la corbeille régulièrement.

Remarque : Si la corbeille est retirée de l'appareil, le destructeur de documents n'est plus prêt à fonctionner. Le destructeur de documents ne fonctionne que lorsque la corbeille originale est correctement posée.

9.2 Huiler le bloc de coupe

Afin que vous profitiez longtemps de votre destructeur de documents, nous vous recommandons de retirer régulièrement les résidus se trouvant dans les blocs de coupe et de mettre un peu d'huile spéciale pour destructeur de documents sur les lames coupantes. Vous obtiendrez de l'huile spéciale sans CFC chez votre revendeur ou directement dans notre centre de services à Hattingen. Vous prolongerez ainsi la durée de vie de l'appareil.

- Après chaque vidage de corbeille, appliquez de l'huile spéciale en traçant plusieurs lignes transversales sur une feuille de papier adéquate et en faisant passer cette feuille dans le bloc de coupe en fonctionnement ECS.

Attention : L'utilisation d'atomiseur d'huile contenant du CFC est interdite !

9.3 Nettoyer l'appareil

Instructions de sécurité : L'utilisation de matériaux légèrement inflammables est interdit. Risque de blessures !

1. Mettez l'interrupteur Marche/Arrêt en position OFF et retirez la fiche de secteur de la prise de courant.
2. N'ettoyez l'appareil de l'extérieur avec un chiffon doux légèrement humidifié.

Remarque : Pour le nettoyage du boîtier, n'utilisez ni des produits de nettoyage aggressifs ou de consommation courante, ni des produits chimiques (par ex.

essence, alcool). Utilisez tout au plus exclusivement des produits de nettoyage autorisés spéciaux pour destructeurs de documents.

Remarque : Le nettoyage du boîtier de l'appareil, des orifices d'introduction ou du cache du bloc de coupe avec un nettoyeur à haute pression, de l'air comprimé ou des sprays à air comprimé n'est pas autorisé.

10 Données techniques

	ECS 408.2 CCD
Pas pour l'emploi industriel.
Niveau de sécurité d'après la norme DIN 32757	4
Introducteur pour papier et cartes de crédit :	Oui
Capacité de coupe	Max. 8 feuilles DIN A4 ( 70 g/m^2 ) ou Max. 1 carte de crédit
Méthode de coupe, largeur de coupe	Cross Cut (coupe en particules), 2,4 × 11 mm
Largeur de l'introducteur de papier 220 mm
Introducteur pour CDs/DVDs et cartes de crédit :	Oui
Capacité de coupe Max. 1 unité chacun
Méthode de coupe, largeur de coupe	Coupe en bandes, 23,5 mm (largeur de bande)
Largeur de l'introducteur 122 mm
Cycle de fonctionnement 7 min. allumé, 50 min. éteint
Vitesse de coupe 1,6 m/min
Bloc de coupe Acier de qualité
Niveau sonore 60 dB(A)
Volume corbeille à papier 18 litres (env. 230 feuilles DIN A4)
Volume corbeille à CDs/DVDs et autres 1 litre
Corbeille avec fenêtre de contrôle Oui
Spectre de manipulations	Arrêt d'urgenceDémarrage automatique/arrêt automatiqueMarche arrière (automatique et manuelle)Marche avant (sans alimentation de matériau)
Éléments d'affichageDimensions (l x p x h) 338 x 248 x 515 mm	Appareil allumé (LED verte)Bourrage (LED rouge)Protection thermique (LED rouge)Corbeille pleine (LED rouge)
Poids	10,5 kg
Roulettes	Oui
Alimentation en courant 230 V / 50 Hz
Puissance électrique Max. 280 W (1,2 A)

11 Traitement des problèmes

Problème Diagnostic & Cause Remède
L'appareil ne fonctionne pas	La fiche de secteur est-elle correctement introduite dans la prise de courant?	Introduisez la fiche de secteur correctement dans la prise de courant.
	L'interrupteur Marche/Arrêt est-il en position OFF?	Mettez l'interrupteurMarche/Arrêt en position ON.
	L'appareil se trouve-t-il en fonctionnement ECS ?	Appuyez sur la touche ECS de sorte que celle-ci s'allume en bleu.
	L'appareil est-il correctement assemblé?	Assurez-vous que la corbeille est correctement mise en place.
	Le moteur ne démarre pas quand du matériau est introduit?	Poussez le matériau dans l'orifice d'introduction correspondant de manière à ce qu'il entre en contact avec le capteur au centre.
L'appareil ne fonctionne plus après un fonctionnement prolongé ou s'arrête pendant le fonctionnement	L'appareil a-t-il fonctionné sans interruption pendant longtemps ? La surface de l'appareil est-elle chaude ? C'est donc que le cycle de fonctionnement autorisé a probablement été dépassé.	Retirez la fiche de la prise de courant et laissez refroidir le moteur jusqu'à ce qu'il soit à la température ambiante. Cycle de fonctionnement, voir chapitre "Données techniques".
Bourrage Avez-vous	us introduit une quantité de matériau supérieure à la capacité autorisée (voir chapitre "Données techniques") ? Le matériau n'a pas été introduit de manière droite dans l'introducteur?	Supprimez le bourrage, voir chapitre "Éliminer un bourrage".

Remarque : Si vous ne pouvez pas éliminer le défaut vous-même, contactez votre revendeur ou appelez la ligne directe Olympia.

12 Remarque concernant l'élimination

Ce symbole (la poubelle rayée) signifie que ce produit doit, en fin de vie, être apporté à un organisme de reprise ou de collecte séparée disponible à l'utilisateur final. Ce symbole n'est valable que dans les états de l'EEE*.

* EEE = Espace Économique Européen, comprenant les états membres de l'Union Européenne plus les états d'Islande, de Norvège et du Liechtenstein.

13 Garantie

Cher client,

Nous sommes très heureux que vous ayez choisi cet appareil.

En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.

OLYMPIA®

ECS 408.2 CCD

FR BE Le fabricant déclare par la présente que l'appareil est conforme aux règlements et normes en vigueur:
