MANUALE UTENTE ECS 408.2 CCD OLYMPIA

Distruggidocumenti automatico a basso consumo energetico

Manuale d'uso

[ITALIANO]

11.2010

1 Disposizioni di sicurezza importanti

Prima dell'utilizzo del dispositivo, leggere con attenzione le presenti istruzioni in modo da poter successivamente usufruire di tutte le funzioni del distruggidocumenti. Conservare il manuale per impiego futuro.

• Tenere il dispositivo lontano dai bambini e da animali domestici! Il dispositivo va utilizzato esclusivamente da persone adulte.
• Il dispositivo può essere utilizzato solo da una persona per volta.
• Non eseguire durante l'esercizio dell'apparecchio interventi di altro tipo, come ad es. nel caso di pulizia.
• Non lasciare l'apparecchio incustodito mentre è in funzione.
• Proteggere il dispositivo dai raggi solari diretti, da calore estremo e dall'umidità!
• Non riparare mai il dispositivo autonomamente. Pericolo di lesioni! In caso di inosservanza cessa il diritto di garanzia. Affidare eventuali riparazioni solo a personale tecnico qualificato.
• Seguire tutte le avvertenze e indicazioni riportate nel presente manuale, sull'apparecchio e sulla confezione!
• Non rimuovere adesivi o diciture presenti sull'involucro dell'apparecchio. Evitare qualsiasi modifica all'involucro. Pericolo di lesioni! In caso di inosservanza cessa il diritto di garanzia.

1.1 Simboli di sicurezza

	Attenzione!Avvertenza!		Non introdurre le mani nelle fessure di inserimento!
	Tenere lontano dalle fessure di inserimento capelli lunghi sciolti, cravatte, sciarpe, gioielli e indumenti penzolanti!		L’utilizzo del dispositivo non è consentito a bambini!
			Non introdurre graffette nelle fessure di inserimento!
			Evitare di esporre il distruggidocumenti a nebbia propagata da bombolette spray e gas.

Attenzione: L'inosservanza di questi simboli di sicurezza può essere causa di gravi lesioni fisiche! In caso di introduzione accidentale di un oggetto (maniche, cravatte, ecc.) nelle fessure di inserimento, scollegare immediatamente la spina dalla presa di corrente oppure premere il tasto ECS acceso di blu!

Indicazione di sicurezza: La presa deve trovarsi in prossimità del dispositivo ed essere facilmente accessibile. In caso d'emergenza è così possibile scollegare rapidamente il dispositivo dalla rete.

1.2 Direttive per la sicurezza elettrica

Attenzione: Verificare se il valore di tensione riportato sull'apparecchio coincide con quello della propria rete elettrica, si veda il capitolo „Specifiche tecniche“!

- Estrarre la spina di alimentazione dalla presa di corrente

• prima di svuotare il recipiente di raccolta
• in previsione di un periodo prolungato di inutilizzo
• prima di sottoporre il dispositivo a pulizia

• prima di cambiare posto al dispositivo

• Non mettere più in funzione l'apparecchio in caso di danni al cavo di rete, alla spina di alimentazione o all'apparecchio stesso (pericolo di lesioni)!

• Non compiere modifiche al cavo di rete visto che risulta progettato per la tensione di rete indicata.
• Utilizzare solo cavi di prolunga autorizzati. Evitare l'uso di prese multiple, di adattatori o di cavi di prolunga non omologati.
• Evitare un eccesso di carico rispetto alla potenza della presa di corrente consigliata o di un cavo di prolunga eventualmente allacciato!

Attenzione: È vietato aprire la copertura del gruppo di taglio a scopo di riparazione. Pericolo di vita! In caso di inosservanza cessa il diritto di garanzia.

2 Impiego conforme agli usi previsti

• Il distruggidocumenti ECS 408.2 CCD è destinato unicamente alla frantumazione di carta, CD, DVD o carte di credito introdotti nelle apposite fessure di inserimento! Il materiale da frantumare deve essere asciutto e conforme ai requisiti indicati nel capitolo „Specifiche tecniche“! La frantumazione di altri materiali può essere causa di lesioni (ad es. dovute alla scheggiatura di materiali rigidi ecc.) o danni al dispositivo (ad es. distruzione del gruppo di taglio).
• Rimuovere tutte le graffette prima di introdurre la carta nel dispositivo!
• Non distruggere con questo apparecchio moduli continui, adesivi e plichi! Ciò può danneggiare il gruppo di taglio e determinare la cessazione del diritto di garanzia.
• L'apparecchio va usato esclusivamente in ambienti chiusi e asciutti.
• L'apparecchio non è progettato per un impiego commerciale. Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche“.

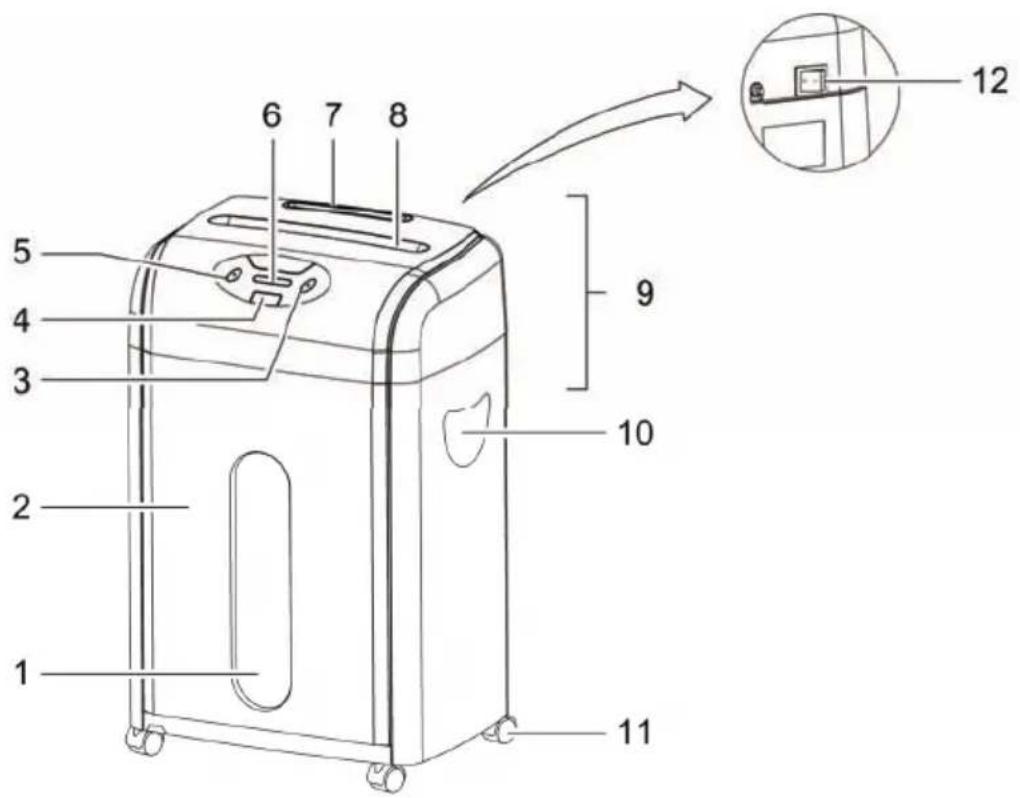

3 Elementi di comando

1 2 3 4 5 6 7 8 9 10 11 12

1 Finestra del recipiente di raccolta
2 Recipiente di raccolta
3 Tasto marcia in avanti (FWD)
4 Tasto modalità automatica (ECS) / Arresto di emergenza
5 Tasto marcia indietro (REV)
6 Indicatori

7 Caricatore CD
8 Caricatore carta
9 Copertura del gruppo di taglio
10 Impugnatura
11 Rotelle
12 Interruttore ON/OFF

4 Messa in funzione

1. Liberare il dispositivo cautamente dall'imballaggio.

Attenzione: Sul lato inferiore della copertura del gruppo di taglio si trovano angoli appuntiti. Pericolo di lesioni!

1. Ubicare il dispositivo su una superficie piana.
2. Posizionare il dispositivo nelle vicinanze di una presa di corrente. Ad ogni modo evitare di ubicare il dispositivo in prossimità di una sorgente di calore o in prossimità di acqua.
3. Introdurre il recipiente di raccolta.

Nota: Il distruggidocumenti funziona solo con recipiente di raccolta originale correttamente in posizione.

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF.
2. Introdurre il cavo di rete nella presa di corrente.

Nota: Evitare la posa del cavo di alimentazione nei punti di passaggio in modo da evitare che persone o animali lo possano calpestare o che vi vengano poggiati sopra altri oggetti. Osservare le indicazioni sull'alimentazione elettrica riportate sul retro del dispositivo applicando le dovute precauzioni.

Indicazione di sicurezza:

Per motivi di sicurezza è necessario assicurare che presa di corrente e porta di alimentazione del dispositivo si trovino nelle vicinanze del dispositivo e che siano liberamente accessibili in modo da poter scollegare rapidamente, in caso d'emergenza, l'alimentazione elettrica!

5 Funzionamento

Nota: Non è consentito superare la capacità descritta nel capitolo „Specifiche tecniche“ visto altrimenti il pericolo che il materiale si inceppi! Si prega inoltre di tenere presente che lo spessore della carta aumenta in presenza di pieghe, circostanza che riduce la capacità di distruzione dei fogli. Ridurre la quantità di carta anche se si desidera distruggere carta grezza.

5.1 Accensione dell'apparecchio

• Passare con l'interruttore di inserimento/disinserimento in posizione ON.

La spia verde “Apparecchio inserito” è accesa.

L'apparecchio è pronto all'esercizio.

5.2 Funzione ECS (esercizio automatico)

La funzione ECS ^4 avvia automaticamente la frantumazione da parte del gruppo di taglio non appena si procede all'introduzione di materiale nella rispettiva fessura:

- L'apparecchio marcia in avanti e trascina il materiale.

- 5 secondi dalla conclusione della procedura di frantumazione, l'apparecchio si spegne automaticamente.

Attivare la funzione ECS premendo il tasto modalità automatica (tasto ECS). Il tasto ECS si accende quindi di blu.

Nota: In modalità ECS è possibile frantumare sia carta tramite caricatore carta sia CD, DVD e carte di credito tramite caricatore CD. Ai fini della frantumazione è però possibile utilizzare solo una fessura di inserimento per volta. Non appena si utilizza più di una fessura di inserimento, l'apparecchio si ferma. Osservare le quantità consentite di materiale frantumabile.

Nota: In modalità ECS l'apparecchio ha un consumo energeticobasso.

5.3 Frantumazione di carta

Nota: Max. 8 fogli in formato DIN A4 con un peso max. 70 g/m ^2 .

Nota: Liberare la carta da materiali estranei come ad esempio graffette o adesivi.

1. L'apparecchio è inserito e si trova in modalità ECS.

2. Introdurre la carta attraverso il caricatore carta.

5.4 Frantumazione di CD, DVD o carte di credito

Nota: Per ogni procedura di frantumazione introdurre max. 1 CD, 1 DVD o 1 carta di credito.

1. L'apparecchio è inserito e si trova in modalità ECS.
2. Inserire il CD, il DVD o la carta di credito nel caricatore CD.

Nota: Se per motivi di sicurezza si desiderano frantumare le carte di credito con taglio a frammento (cross cut), è possibile introdurre le carte di credito nel distruggidocumenti anche tramite il caricatore carta. Ciò vale solo per carte di credito e non per CD/DVD!

5.5 Arresto di emergenza

Con apparecchio in modalità ECS (modalità automatica), in marcia in avanti o in retromarcia, l'arresto immediato dell'apparecchio in caso di emergenza si ottiene premendo il tasto ECS.

5.6 Spegnimento dell'apparecchio

Passare con l'interruttore di inserimento/disinserimento in posizione OFF.

6 Indicatori

Visualizzazione	Causa Rimedio
	Apparecchio inserito (ON)
	Materiale inceppato	Rimuovere l'intasamento, si veda il capitolo „Eliminazione di materiale inceppato“. Osservare la quantità di materiale da frantumare consigliata indicata nel capitolo „Specifiche tecniche“.
	Motore surriscaldato	Lasciare raffreddare il motore, si veda il capitolo „Protezione motore“. Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche“.
	Recipiente di raccolta pieno	Il recipiente di raccolta è pieno e va svuotato, si veda il capitolo „Svuotamento del recipiente di raccolta“.

7 Protezione motore

Il motore si spegne automaticamente in caso di surriscaldamento. In questo caso si accende l'indicatore rosso "Motore surriscaldato".

1. Scollegare la spina di alimentazione dalla presa elettrica e lasciare raffreddare il motore fino a quando non avrà di nuovo raggiunto la temperatura ambiente.
2. Ricollegare la spina di alimentazione alla presa e proseguire l'esercizio.

Nota: Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche“.

8 Eliminazione di materiale inceppato

In caso di inserimento di troppo materiale nel gruppo di taglio (carta, CD, DVD, carta di credito), il materiale si inceppa. In caso di intasamento l'apparecchio si spegne. In questo caso si accende l'indicatore rosso "Intasamento".

Procedere come segue:

• Il distruggidocumenti rimuove autonomamente il materiale (indietreggiamento automatico) oppure è necessario avviare manualmente la retromarcia, si veda il capitolo “Retromarcia (tasto REV)”.
• Rimuovere eventuali residui di materiale dalle fessure di inserimento avanzando in avanti, si veda il capitolo “Marcia in avanti (tasto FWD)”.
• Passare con l'apparecchio alternando a marcia in avanti da retromarcia, fino a quando il materiale inceppato risulta rimosso dalle fessure di inserimento.
• Rimuovere manualmente eventuali residui di materiale ancora presenti dalle fessure di inserimento, si veda il capitolo “Rimozione manuale di residui di materiale dai caricatori”.
  • Passare con l'apparecchio di nuovo alla modalità ECS.
• Ridurre la quantità di materiale da frantumare.
• Fare attenzione ad inserire il materiale nel caricatore corretto (carta nel caricatore carta largo, CD/DVD/carte di credito nel caricatore CD stretto).

8.1 Retromarcia (tasto REV)

Premere il tasto REV facendo avanzare il gruppo di taglio in retromarcia e liberandolo così dal materiale.

Nota: In presenza di un intasamento nel caricatore carta, verificare la presenza di residui di carta nel caricatore carta e rimuoverli se occorre!

8.2 Marcia in avanti (tasto FWD)

Premere il tasto FWD per frantumare residui di materiale eventualmente presenti e rimuoverli quindi dal gruppo di taglio.

Nota: Il tasto FWD consente, una volta rimosso il materiale inceppato, il riavvio del gruppo di taglio anche senza precedente inserimento di materiale.

8.3 Rimozione manuale di residui di materiale dai caricatori

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF ed estrarre la spina di alimentazione dalla presa di corrente.
2. Rimuovere con cautela i residui di materiale incastrati nel gruppo di taglio con un apposito utensile.
3. Ricollegare quindi la spina di alimentazione alla presa di corrente e passare con l'interruttore di inserimento/disinserimento alla posizione ON.

9 Manutenzione e cura

Attenzione: I lavori di manutenzione vanno eseguiti solo con spina di alimentazione scollegata!

9.1 Svuotamento del recipiente di raccolta

Il recipiente di raccolta va svuotato al più tardi quando si accende la spia rossa "Recipiente di raccolta pieno".

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF.
2. Rimuovere il recipiente di raccolta dal dispositivo tirandolo in avanti.
3. Svuotarne adeguatamente il contenuto.
4. Riposizionare il recipiente di raccolta nell'apparecchio.

Nota: Si consiglia di evitare che il recipiente di raccolta si riempia fino a toccare il gruppo di taglio. In questo modo si evitano inceppamenti all'interno del gruppo di taglio causati dal materiale frantumato. Svuotare regolarmente il recipiente di raccolta.

Nota: Una volta rimosso il recipiente di raccolta dall'apparecchio, il distruggidocumenti non è pronto all'esercizio. Il distruggidocumenti funziona solo con recipiente di raccolta originale correttamente in posizione.

9.2 Lubrificazione del gruppo di taglio

In modo da poter utilizzare a lungo il distruggidocumenti, si consiglia di ripulire regolarmente il gruppo di taglio da residui applicando sul gruppo di taglio una minima quantità di olio speciale per distruggidocumenti. L'olio speciale esente da FCKW può essere acquistato presso un rivenditore di fiducia o direttamente dal nostro centro di assistenza clienti di Hattingen. Tale precauzione allunga la durata utile del dispositivo.

- Ogni volta che si svuota il recipiente di raccolta, applicare l'olio speciale su un foglio di carta disegnando diverse linee orizzontali e introdurre il foglio così predisposto in modalità ECS facendolo frantumare dal gruppo di taglio.

Attenzione: È vietato l'uso di bombolette di olio a base di FCKW!

9.3 Pulizia dell'apparecchio

Indicazione di sicurezza: È vietato l'uso di materiali facilmente infiammabili. Pericolo di lesioni!

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF ed estrarre la spina di alimentazione dalla presa di corrente.
2. Pulire l'apparecchio dall'esterno con un panno morbido leggermente inumidito.

Nota: Non utilizzare durante la pulizia dell'involucro né detergenti domestici o aggressivi né sostanze chimiche di alcun genere (ad es. benzina, alcol). Ricorrere esclusivamente a detergenti speciali ammessi per la pulizia del distruggidocumenti.

Nota: Non è consentito pulire l'involucro dell'apparecchio, le fessure dei caricatori o la copertura del gruppo di taglio né con una idropulitrice né con aria compressa o spray ad aria compressa.

10 Specifiche tecniche

	ECS 408.2 CCD
Non per uso commerciale.
Classe di protezione a norma DIN 32757 4
Caricatore per carta e carte di credito: Sì
Spessore di taglio	Max. 8 fogli DIN A4 (70 g/m2) oppure Max. 1 carta di credito
Metodo di taglio, larghezza di taglio Taglio	a frammento (cross cut), 2,4 x 11 mm
Larghezza caricatore carta 220 mm
Caricatore per CD/DVD e carte di credito: Sì
Spessore di taglio Max. 1 pezzo per volta
Metodo di taglio, larghezza di taglio Taglio	a strisce, 23,5 mm (larghezza strisce)
Larghezza caricatore 122 mm
Ciclo di esercizio	7 min. inserito, 50 min. disinserito
Velocità di taglio	1,6 m/min
Gruppo di taglio	Acciaio di qualità
Livello di rumorosità	60 dB(A)
Volume recipiente di raccolta carta	18 litri (ca. 230 fogli DIN A4)
Volume recipiente di raccolta CD/DVD e simili	1 litro
Recipiente di raccolta con finestra	Sì
Funzioni	Arresto di emergenzaAvvio/Arresto automaticoRetromarcia (automatica e manuale)Marcia in avanti (senza inserimento carta)
Indicatori	Apparecchio inserito (LED verde)Intasamento (LED rosso)Protezione da surriscaldamento (LED rosso)Recipiente di raccolta pieno (LED rosso)
Dimensioni (L x P x A) 338 x 248 x 515 mm
Peso	10,5 kg
Rotelle	Sì
Alimentazione 230 V / 50 Hz
Potenza assorbita Max. 280 W (1,2 A)

11 In caso di problemi

Problema Diagnosi & Causa Rimedio
L'apparecchio non funziona	La spina di alimentazione è inserita correttamente nella presa di corrente?	Introdurre la spina di alimentazione correttamente nella presa di corrente.
	L'interruttore di inserimento/disinserimento è in posizione OFF?	Passare con l'interruttore di inserimento/disinserimento in posizione ON.
	Il dispositivo si trova in modalità ECS?	Premere il tasto ECS fino a quando l'indicatore si accende di blu.
	L'apparecchio è stato assemblato correttamente?	Assicurarsi che il recipiente di raccolta è stato introdotto correttamente.
	Il motore non parte nonostante venga introdotto materiale?	Spingere il materiale nella rispettiva fessura in modo da sfiorare il sensore posizionato al centro.
L'apparecchio non funziona dopo un esercizio prolungato oppure si ferma durante il funzionamento	L'apparecchio si è trovato in funzione ininterrottamente per un periodo prolungato? La superficie dell'apparecchio è surriscaldata? Probabilmente è stata oltrepassata la durata massima prevista per il ciclo di esercizio.	Scollegare la spina di alimentazione dalla presa elettrica e lasciare raffreddare il motore fino a quando non avrà di nuovo raggiunto la temperatura ambiente. Per il ciclo di esercizio si veda il capitolo “Specifiche tecniche”.
Materiale inceppato	È stato introdotto più materiale di quanto consentito (si veda il capitolo “Specifiche tecniche”)? Il materiale non è stato introdotto nella fessura in modo diritto?	Rimuovere l’intasamento, si veda il capitolo “Eliminazione di materiale inceppato”.

Nota: In caso non risultasse possibile rimuovere l'anomalia autonomamente, contattare il proprio rivenditore o il servizio telefonico di assistenza Olympia.

12 Indicazioni sullo smaltimento

Questo simbolo (il bidone sbarrato) indica che l'utilizzatore finale è tenuto a smaltire il presente prodotto alla fine della rispettiva durata utile attraverso un sistema di recupero o di raccolta differenziata. Il simbolo vale solo per i paesi membri SEE*.

* SEE = Spazio economico europeo comprendente gli stati membri dell'UE oltre a Islanda, Liechtenstein e Norvegia.

13 Garanzia

Caro cliente,

ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti La preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Versione del 22.11.2010

OLYMPIA®

ECS 408.2 CCD

IT CH Il costruttore dichiara con la presente che la macchina sotto descritta è conforme alle norme delle direttive:
