KAC-8403 - Amplificateur de puissance pour automobile KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance pour automobile
Marque	KENWOOD
Modèle	KAC-8403

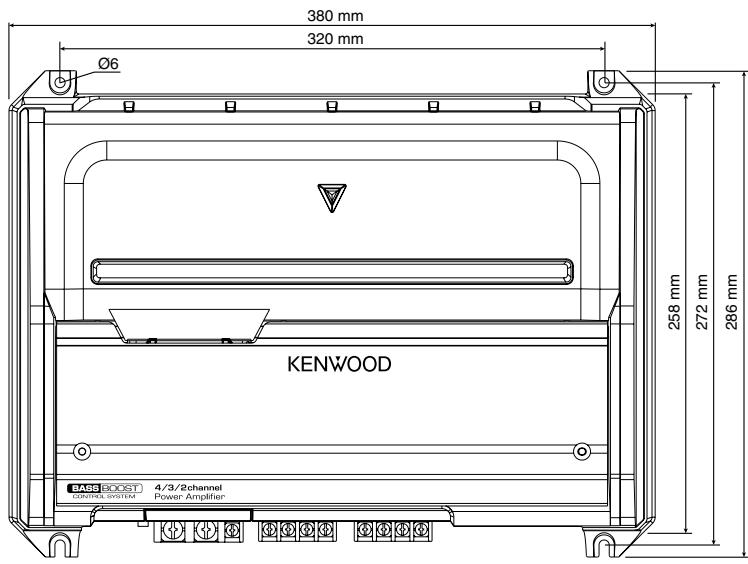

Dimensions (L × H × P)	380 × 64 × 286 mm
Poids	4,1 kg
Tension de fonctionnement	14,4 V (11-16 V admissible)
Courant absorbé	40 A
Fusible	40 A
Puissance de sortie max	800 W
Puissance RMS par canal (4 Ω)	60 W × 4 (1 % THD+N)
Puissance en pont (4 Ω)	180 W × 2 (1 kHz, 0,8 % THD)
Réponse en fréquence	5 Hz - 50 kHz (+0, -3 dB)
Sensibilité d'entrée	0,2 V (max) - 5,0 V (min)
Impédance d'entrée	10 kΩ
Rapport signal/bruit	100 dB
Filtre passe-bas (B canal)	50-200 Hz variable, -18 dB/oct
Filtre passe-haut (A/B canal)	50-200 Hz variable, -12 dB/oct
Amplification des basses (B canal)	0/+6 dB à 90 Hz
Ventilateur de refroidissement	Oui
Accessoires inclus	Vis taraudeuses (4), caches bornier (3), câble d'entrée niveau enceinte, clé polygonale
Nettoyage	Chiffon doux sec ou au silicone
Sécurité	Protection contre court-circuit, surchauffe, tension continue

FOIRE AUX QUESTIONS - KAC-8403 KENWOOD

Comment installer correctement l'amplificateur KAC-8403 ?

L'installation doit être réalisée par un professionnel. Débranchez la borne négative de la batterie avant toute opération. Fixez solidement l'appareil dans un endroit ventilé, à l'abri de l'humidité et de la chaleur. Respectez les sections de câble (8 mm² minimum) et insérez un fusible près de la batterie.

Quelle est l'impédance minimale des haut-parleurs en stéréo et en pont ?

En stéréo, l'impédance minimale est de 2 ohms par canal. En pont (bridgé), elle est de 4 ohms.

Comment configurer les filtres passe-haut et passe-bas ?

Utilisez le commutateur FILTER sur le canal A (HPF) ou B (HPF/LPF) et ajustez la fréquence avec les commandes HPF FREQUENCY ou LPF FREQUENCY. Le filtre passe-haut (50-200 Hz) convient aux enceintes larges, le passe-bas (50-200 Hz) aux subwoofers.

Que faire si l'indicateur POWER ne s'allume pas ?

Vérifiez d'abord le fusible et les connexions d'alimentation. Si l'indicateur reste éteint, la fonction de protection est peut-être activée (court-circuit, surchauffe, défaut de masse). Consultez le tableau de dépannage dans la notice.

Comment nettoyer l'appareil ?

Éteignez l'appareil et essuyez-le avec un chiffon doux et sec ou un chiffon au silicone. N'utilisez jamais de dissolvant volatil comme un diluant ou de l'alcool, qui pourraient rayer la surface ou faire écailler les inscriptions.

Quel type de fusible utiliser et comment le remplacer ?

Utilisez exclusivement un fusible neuf de 40 A (même calibre). Déconnectez d'abord le faisceau de câbles pour éviter un court-circuit. Ne jamais utiliser un fusible de valeur différente.

Puis-je connecter des haut-parleurs de puissance inférieure à la sortie ?

Non, la puissance d'entrée nominale des haut-parleurs doit être supérieure à la puissance de sortie maximale de l'amplificateur. Des haut-parleurs sous-dimensionnés peuvent dégager de la fumée et être endommagés.

Comment réaliser une connexion en pont (bridgé) ?

Pour une connexion en pont, utilisez les bornes SPEAKER OUTPUT du canal gauche et du canal droit (cas d'un ampli A/B). Assurez-vous que l'impédance combinée est d'au moins 4 ohms. Le commutateur OPERATION doit être sur MONO (Lch) pour que seul le signal gauche soit amplifié.

Quelle est la fonction du commutateur BASS BOOST ?

Le commutateur BASS BOOST (canal B) accentue les graves de +6 dB à 90 Hz lorsqu'il est sur ON. Il est recommandé pour les subwoofers. En position OFF, l'amplification des basses est désactivée.

Que faire en cas de distorsion du son ?

Vérifiez la polarité des haut-parleurs (⊕/⊙) et assurez-vous qu'aucun câble n'est pincé. Réglez correctement la commande INPUT SENSITIVITY et les commutateurs FILTER/OPERATION. Si le problème persiste, consultez votre revendeur Kenwood.

MODE D'EMPLOI KAC-8403 KENWOOD

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

• Si vous prolongez un cable de batterie ou de masse, assurez-vous d'utiliser un cable pour automobile ou un cable avec une section de 8mm² (AWG8) afin d'éviter tous risques de détérioration ou d'endommagement du revêtement des cables.
• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.
• Si l'appareil commence à émettre de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Ne pas toucher l'appareil quand il est en service car la température de sa surface est suffisamment élevée pour provoquer des brûlures.
• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.

Attention

• Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de 12 V avec raccordement de masse négative.
• N'ouvre pas le couvercle supérieur ou inférieur de l'appareil.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez aussi les endroits trop poussiéreux et où l'appareil risque d'être éclaboussé.
• Lors du remplacement d'un fusible, utilisez seulement un fusible neuf avec la valeur indiquée. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre appareil.
• Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le faisceau de câbles.

Remarque

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Si l'appareil semble ne pas fonctionner correctement, consultez votre revendeur Kenwood.

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

• Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.
• Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.
• Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un chiffon doux et sec après avoir éteint l'appareil.

Attention

N'essuyez pas le panneau avec un tissu rugueux ou imbibé de dissolvant volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface du panneau et/ou écailler les lettres d'informations.

Comment éviter une élection de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit allumé, cela décharge la batterie. Il est préférable de l'utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas suivants. Cet appareil est pourvu d'une fonction de protection de l'appareil lui-même et des haut-parleurs de manière à éviter divers incidents. Lorsque la fonction de protection est déclenchée, l'indicateur POWER s'est allumé et l'amplificateur s'arrête de fonctionner.

• Si un cordon de liaison aux haut-parleurs est en court-circuit.
• Une sortie de haut-parleur est mise à la masse.
• Une tension continue est appliquée sur les sorties vers les haut-parleurs en raison d'un défaut de fonctionnement de l'appareil.
• Lorsque la température interne est trop élevée et que l'appareil ne fonctionne pas.
• Lorsque le fil de masse de l'unité centrale (récepteur/lecteur de cassette, récepteur/lecteur de CD, etc.) ou le fil de masse de cet appareil n'est plus relié à une partie métallique du véhicule servant de masse électrique et permettant le passage du courant vers le pôle négatif de la batterie.

Câblage

• Pour cette unité, brancher le cordon de la batterie directement à la batterie. Si celui-ci est connecté à l'installation électrique du véhicule, l'installation peut disjoncter etc.
• Si un ronronnement se fait entendre dans les haut-parleurs lorsque le moteur tourne, fixer un filtre antiparasite de ligne (en option) au câble de la batterie. Utiliser un passe-câble de manière que le cordon ne soit pas en contact avec le tablier.
• Relier les fils de masse à une partie métallique du châssis du véhicule qui soit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le pôle négatif (−) de la batterie. Ne pas mettre l'appareil sous tension si les fils de masse ne sont pas reliés. Assurez-vous de mettre en place un fusible protégeant le cordon d'alimentation situé près de la batterie. Ce fusible doit avoir un pouvoir de coupure égal ou légèrement supérieur à celui de l'unité.
• En ce qui concerne le cordon d'alimentation et la terre, il est conseillé d'utiliser un cordon d'alimentation électrique pour voiture (ininflammable) dont l'intensité sera supérieure au pouvoir de coupure du fusible de l'unité. (Utiliser un cordon d'alimentation d'un diamètre égal ou supérieur à 8 mm² (AWG 8).)
• Lorsque plus d'un amplificateur de puissance doit être utilisés, utiliser un cable de câblage d'alimentation et un fusible de sécurité dont la limite de tension est supérieure au courant total maximum tiré par chaque amplificateur.

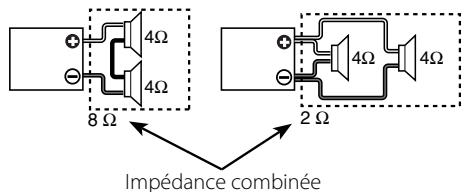

Sélection des haut-parleurs

• La puissance d'entrée nominale des haut-parleurs qui sont connectées doit être supérieure à la puissance de sortie maximum (en Watts) de l'amplificateur. L'utilisation d'haut-parleurs dont la puissance d'entrée nominale est inférieure à la puissance de sortie de l'amplificateur entraînera l'émission de fumée, ainsi que des dommages.
• L'impédance des haut-parleurs qui sont connectées doit être de minimum 2Ω (pour des connexions stéréo) ou de minimum 4Ω (pour des connexions pontées). Lorsque plus d'un jeu d'haut-parleurs va être utilisé, calculer l'impédance combinée des haut-parleurs et connecter ensuite les haut-parleurs appropriées à l'amplificateur.

Accessoires

Nom de la pièce	Vue extérieure	Quantité
Vis taraudeuses (ø5 × 18 mm)		4
Cache de bornier (Borne d'alimentation ou d'enceinte)		3
Câble d'entrée de niveau d'enceinte		1
Clé polygonale		1

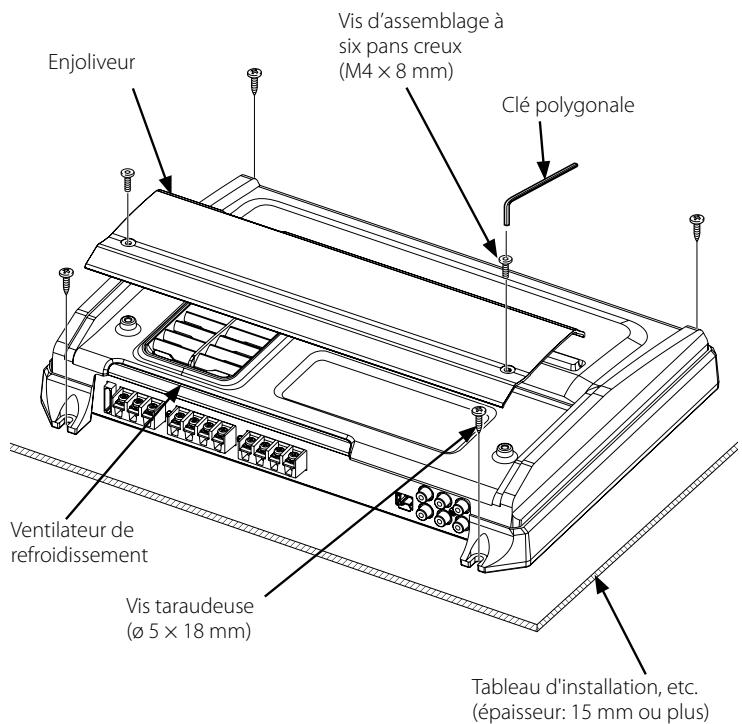

Procédure d'installation

Etant donné que le nombre de réglages et de raccordements est assez important, il importe de prendre pleinement connaissance du mode d'emploi.

1. Retirer la clé de contact et débrancher la borne négative de la batterie pour éviter les court-circuits. 2. Régler l'appareil en fonction de l'utilisation désirée. 3. Raccorder les câbles d'entrée et de sortie de l'appareil. 4. Raccorder les câbles de haut-parleur. 5. Relier, dans l'ordre, le câble d'alimentation, le câble de commande d'alimentation et le câble de masse. 6. Mettre en place les accessoires d'installation sur l'unité. 7. Brancher l'unité. 8. Raccorder la borne négative de la batterie.

Attention

• Ne pas procéder à l'installation de l'appareil si vous vous trouvez dans l'un des lieux suivants : (Lieu instable, Lieu où la conduite du véhicule peut être gênée, Lieu exposé à l'humidité, Lieu exposé à la poussière, Lieu surchauffé, Lieu exposé directement à la lumière du jour, Lieu exposé à l'air chaud)
• Ne pas recouvrir l'appareil d'une nappe, tapis, etc; la chaleur qui s'accumulerait risque d'endommager l'appareil.
• Installer cet appareil à un emplacement tel que la chaleur puisse se dissiper ainsi.

Après l'installation, ne placer aucun objet sur l'appareil.

• La surface de l'amplificateur va chauffer pendant l'utilisation. Installer l'amplificateur à un endroit où des passagers, de la résine ou d'autres substances sensibles à la chaleur n'entreront pas en contact avec lui.
• Cette unité dispose d'un ventilateur de refroidissement permettant d'abaisser la température interne. Ne pas monter l'unité dans un endroit où le ventilateur de refroidissement et les conduites de l'unité sont bloquées. En effet, si la chaleur interne ne peut pas être éliminée par la ventilation de l'appareil, une anomalie de fonctionnement peut aisément survenir.
• Lors du forage d'un trou sous le siège, à l'intérieur du coffre ou partout ailleurs dans le véhicule, vérifier s'il n'y a pas délement dangereux de l'autre côté, tel qu'un réservoir à carburant, une conduite de frein, une gaine de câbles, et faire attention de ne pas faire de griffes ou d'autres dégâts.
• Ne pas l'installer près du tableau de bord, de la plage arrière ou d'éléments de sécurité de l'airbag.
• Lors de l'installation dans un véhicule, l'appareil doit être fermement fixé à un endroit où il ne gêne pas la conduite. Si l'appareil se détache suite à un chicane et heurte un ou un élément de sécurité, il peut occasionner des blessures ou un accident.
• Après installation de l'appareil, s'assurer que les différents équipements électriques tels que lampes frein et les clignotants de direction fonctionnent normalement.

Pour éviter tout incendie dû à un court-circuit, insérer un fusible ou un coupe-circuit à proximité de la borne de la batterie.

Attention

• En cas d'anomalie, mettre immédiatement l'appareil hors tension et vérifier tous les raccordements.
• Veiller à mettre l'appareil hors tension avant de changer la position des commutateurs.
• Si le fusible saute, vérifier si les cables ne sont pas court-circuités, et replacer le fusible par un autre fusible de même capacité nominale.
• Vérifier qu'aucun câble ou connecteur non raccordé ne touche la carrosserie de la voiture. Ne pas retirer les capuchons des câbles ou connecteurs non raccordés afin d'éviter tout court-circuit.
• Raccorder séparément les câbles de haut-parleur aux connecteurs de haut-parleur appropriés. La mise en commun du câble négatif d'un haut-parleur ou des fils de masse des haut-parleurs à la carrosserie métallique de la voiture pourrait rendre l'appareil inopérant.
• Après l'installation, vérifier que les voyants de frein, les clignotants et les essuie-glace fonctionnent correctement.

Remarque

• Ne pas raccorder des cables ou conducteurs à la fois aux prises de sortie pour cable RCA et aux prises d'entrée de haut-parleur car l'appareil risquerait d'être endommagé ou de mal fonctionner.
• disponible dans le commerce

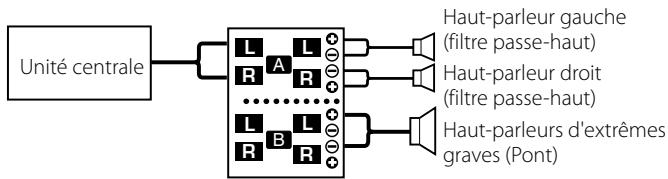

Cable RCA ou connexion d'entrée de niveau d'enceinte

Raccordement d'un câble à fiche Cinch (RCA)

Raccordement au niveau haut-parleur

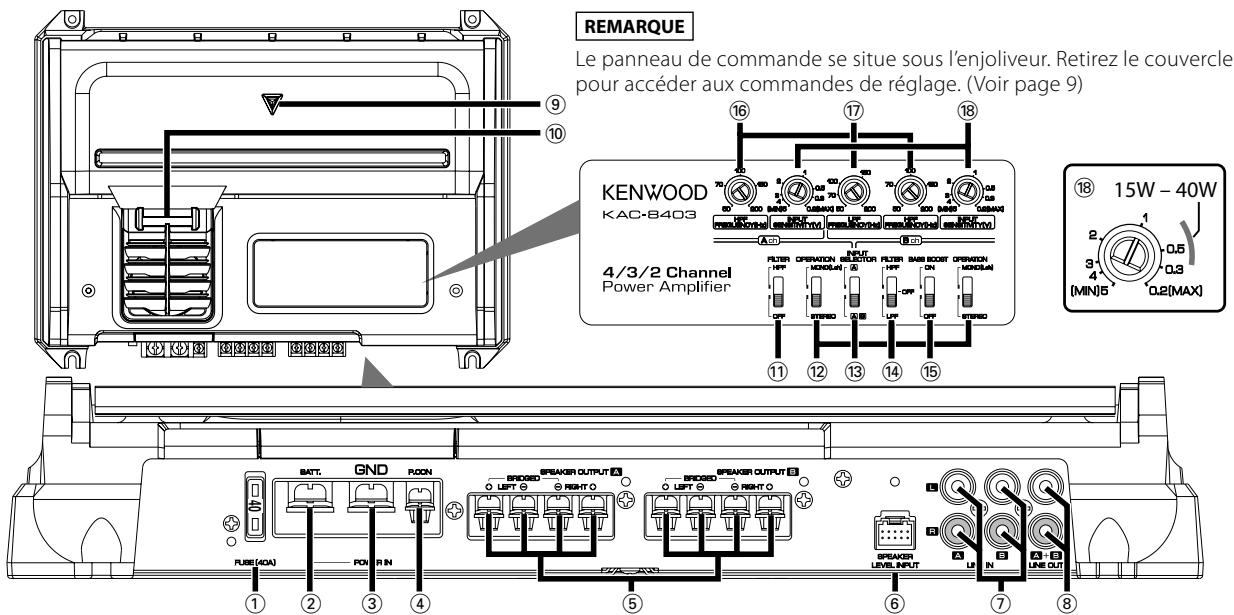

Fil d'alimentation et connexion de fil d'enceinte

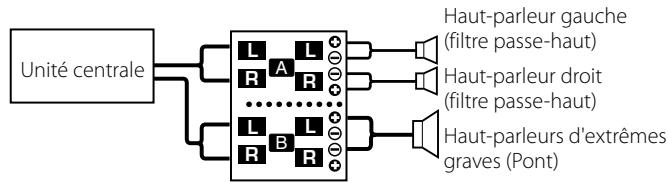

Ceci est un amplificateur à 4 canaux avec deux amplificateurs stéréophoniques en un élément ; l'un appelé Amplificateur A, l'autre Amplificateur B. Cet appareil est compatible avec diverses configurations de chaîne, simplement en sélectionnant les positions des commutateurs et les fonctions comme indiqué ci-après.

① Fusible (40A)

REMARQUE

Si vous ne trouvez pas défuseble de calibre adéquat dans le commerce, etc., contacter notre agent Kenwood.

② Borne BATT (alimentation) ③ Borne GND (masse) ④ Borne P. CON (fil de commande d'alimentation)

Commande l'unité ON/OFF.

REMARQUE

Commande l'unité d'alimentation. Assurez-vous de le connecter à l'ensemble des différents systèmes.

5 Bornes SPEAKER OUTPUT (A. ch/B. ch)

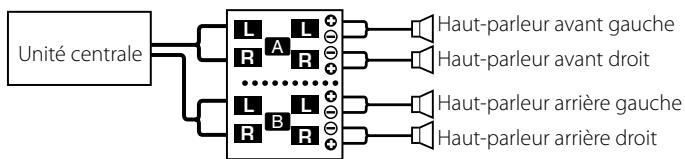

• Connexions stéreo:

Pour utiliser l'appareil comme amplificateur stéreo, des connections stéreo doivent être utilisées.

Les haut-parleurs à connecter doivent avoir une impédance de 2 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 2 ohms ou supérieure pour chaque canal.

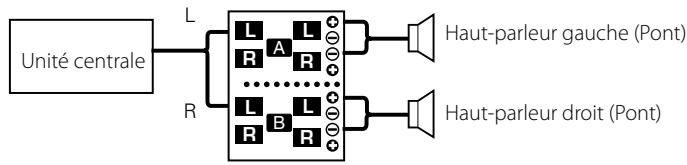

• Connexions en pont:

Pour l'utilisation de l'appareil comme amplificateur monophonique à haute puissance de sortie, des connections en pont doivent être utilisées. (Faire les connexions aux bornes SPEAKER OUTPUT du canal gauche (LEFT) ⊙ et du canal droit (RIGHT) ⊙.)

Les haut-parleurs à connecter doivent avoir une impédance de 4 ohms ou supérieure. Lorsque plusieurs haut-parleurs doivent être connectés, s'assurer que l'impédance combinée soit de 4 ohms ou supérieure.

ATTENTION

La puissance admissible par les haut-parleurs doit être au moins égale à la puissance de sortie de l'amplificateur. Dans le cas contraire, une anomalie de fonctionnement peut survenir.

⑥ Borne SPEAKER LEVEL INPUT

REMARQUE

• La puissance de sortie maximum de l'autoradio stéréo d'origine ne doit pas dépasser 40W.
• Ne raccorder pas les bornes de sortie de haut-parleur d'un amplificateur de puissance (Optionnel) aux bornes d'entrée de haut-parleur.

de cet appareil car ce dernier risquerait d'être endommagé ou de mal fonctionner.

• Ne pas raccorder des cables ou conducteurs à la fois aux prises de sortie pour cable RCA et aux prises d'entrée de haut-parleur car l'appareil risquerait d'être endommagé ou de mal fonctionner.
• Raccorder le fil de commande de l'alimentation à un point d'alimentation mis sous et hors tension par la clé de contacteur du véhicule (ligne ACC). Avec ce type de raccordement, la mise sous/hors tension de l'autoradio stéreo d'origine peut produire un bruit parasite.

Borne d'entrée de ligne (LINE IN) (A. ch / B. ch) Sortie de ligne (LINE OUT)

Les signaux disponibles sur chacune de ces prises respectivement sont les signaux d'entrée des amplificateurs A et B. Les signaux disponibles sont toujours stéréo, que soit la position du commutateur "OPERATION".

Indicateur Power

Lorsque l'alimentation est activée, l'indicateur POWER s'illumine. Si l'indicateur POWER ne s'illumine pas lorsque l'alimentation est activée, la fonction de protection pourrait se déclencher. Vérifier s'il y a un problème. (Voir page 8)

10 Éclairage

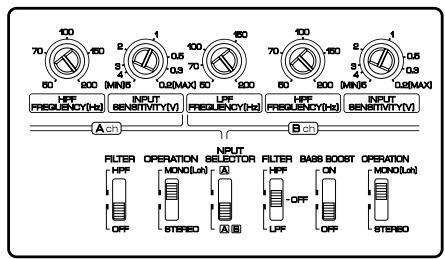

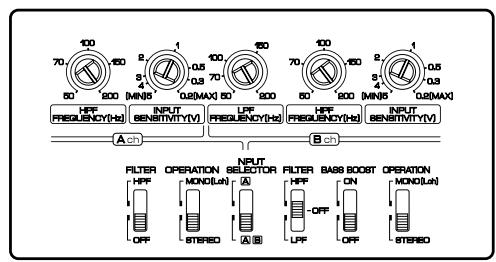

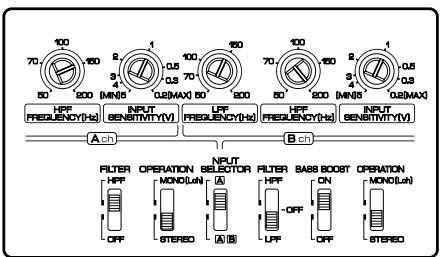

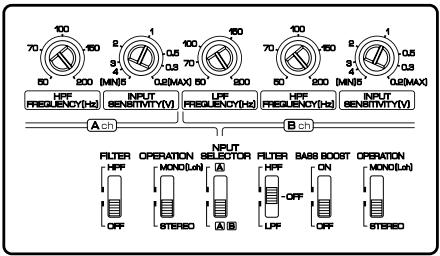

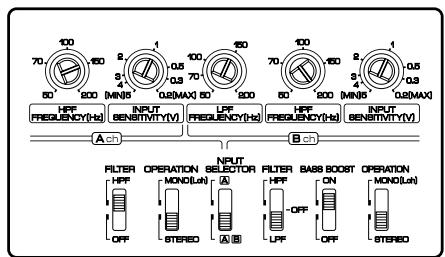

① Commutateur FILTER (A. ch)

Ce commutateur permet d'appliquer le filtrage passe-haut aux sorties d'enceinte.

• Position HPF (Filtre passe-haut) : Le filtre laisse les fréquences supérieures à la fréquence précise au moyen de la commande "HPF FREQUENCY".
• Position OFF :

Le filtrer n'agit pas, autrement dit tout le spectre des fréquences est présent en sortie.

Commutateur OPÉRATION (A. ch/B. ch)

Selon la position de ce commutateur, le signal appliqué aux amplificateurs A et B peut être soumis à une méthode d'amplification différente.

• Position STEREO:

L'amplificateur peut être utilisé en tant qu'amplificateur stéréo. - Position MONO(Lch):

Seul le signal présent à l'entrée de la voie gauche est amplifié. Utiliser cette position et effectuer les pontages pour disposer d'un amplificateur monaural de plus forte puissance. (Le signal d'entrée droite n'est pas reproduit.)

13 Commutateur INPUT SELECTOR (Sélecteur d'entrée)

Ce sélecteur permet de choisir le mode d'amplification des signaux par les amplificateurs A et B.

• Position A B: Les signaux d'entrée des amplificateurs A et B sont tous deux amplifiés.
• Position A:

Les signaux d'entrée de l'amplificateur A sont amplifiés par les amplificateurs A et B.

14 Commutateur FILTER (B. ch)

Ce commutateur permet d'effectuer un filtrage des graves, ou des aigus, appliqués vers les haut-parleurs. - Position HPF (Filtre passe-haut):

Le filtré laisse passer les fréquences supérieures à la fréquence précise au moyen de la commande "HPF FREQUENCY".

• Position OFF : Le filtré n'agit pas, autrement dit tout le spectre des fréquences est présent en sortie.
• Position LPF (Filtre passe-bas):

Le contrôle laisse passer les fréquences inférieures à la fréquence précisée au moyen de la commande "LPF FREQUENCY".

La sortie d'enceinte est commutée automatiquement sur monaural (G + D)

15 Commutateur BASS BOOST

(Amplification de basses) (B. ch)

Un réglage de ce commutateur sur "ON" accentue les basses.

Vous pouvez utiliser le BASS BOOST pour l'amplificateur B seulement.

• Position ON: BASS BOOST est +6 dB.
• Position OFF :

BASS BOOST est désactivé.

16 Commande HPF FREQUENCY (A. ch/B. ch)

Cette commande permet de préciser la fréquence de coupure quand le commutateur "FILTER" est sur la position "HPF".

Commande LPF FREQUENCY (B. ch)

Cette commande permet de préciser la fréquence de coupure quand le commutateur "FILTER" est sur la position "LPF".

18 Commande INPUT SENSITIVITY (sensibilité d'entrée) (A. ch/B. ch)

Régler cette commande en fonction du niveau de sortie du préampli de l'unité centrale ou du niveau de sortie maximum de l'autoradio stéréo d'origine.

La sensibilité des amplificateurs A et B peut être régée indépendamment, quelle que soit la position du selecteur d'entrée.

Reportez-vous au schéma ci-contre pour référence.

REMARQUE

A propos du niveau de sortie du préampli ou du niveau de puissance maximum, se reporter aux du manuel d'instructions de l'unité centrale.

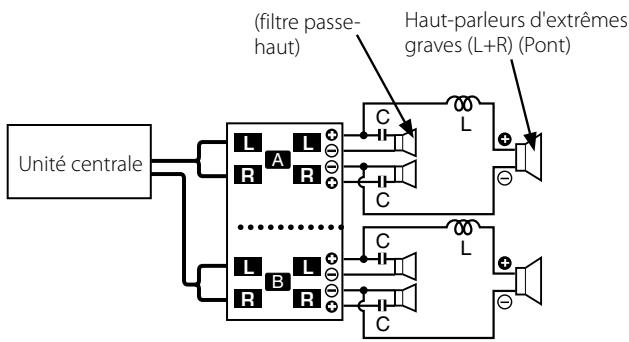

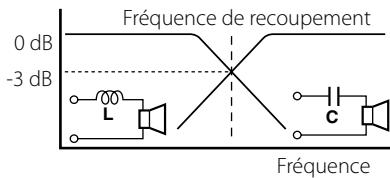

Principe du tri-mode

Méthode de division de la bande des basses fréquences au moyen d'une bobine et d'un condensateur... dans le cas d'une pente de 6dB/oct.

$$ \mathrm {L} = \frac {1 5 9 \times \mathrm {R}}{\mathrm {f c}} (\mathrm {m H}) \quad \mathrm {C} = \frac {1 5 9 0 0 0}{\mathrm {f c} \times \mathrm {R}} (\mu \mathrm {F}) $$

Elle laisse passer les fréquences graves mais bloque les fréquences aigues. (filtre passe-bas)

Condensateur (c) :

Il laisse passer les fréquences aiguës mais bloque les fréquences graves. (filtre passe-haut)

fc = Fréquence de recoupement (Hz) R = Impédance du haut-parleur ()

Cas où il faut établir la fréquence de transition à 120 Hz en utilisant des haut-parleurs ayant une impédance de 4 ohms. Cas où il faut établir la fréquence de transition à 120 Hz en utilisant des haut-parleurs ayant une impédance de 4 ohms.

Se procurer dans le commerce la bobine et le condensateur représentant des caractéristiques aussi proches que possible des valeurs calculées. Dans ce cas, le condensateur doit avoir une capacité aussi proche que possible de 331,25 (μF), et la bobine une capacité aussi proche que possible de 5,3 (mH).

Attention

• Si on désire connecter en pont un haut-parleur, l'impédance du haut-parleur ne devra pas être inférieure à 4 ohms. Le branchement d'un haut-parleur dont l'impédance est inférieure à 4 Ohms peut endommager l'appareil.
• S'assurer de connecter des condensateurs aux haut-parleurs qui recevront des hautes fréquences. Sinon, une diminution de l'impédance combinée avec le subwoofer va se produire.
• Vérifier si la tension de tenue et les données limites de courant des condensateurs (C) et bobines (L) sont suffisantes.

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifie d'abord dans le tableau suivant les problèmes possibles.

PROBLEM	CAUSE POSSIBLE	SOLUTION
Absence de sons.(Pas de son d'un côté)(Fusible grillé)	• Les cables d'entrée (ou de sortie) sont débranchés. • Le circuit de protection peut être actionné. • Le volume est trop fort. • Les fils de raccordement d'enceinte sont en court-circuit.	• Brancher les cables d'entrée (ou de sortie). • Vérifier les raccordements en se reportant au paragraphe <Fonction de protection>. • Remplacez le fusible et utilisez un niveau de volume plus faible. •Après avoir vérifié le cable d'enceinte et réparé la cause du court-circuit, remplacez le fusible.
Niveau de sortie trop faible(ou trop fort).	• La commande de réglage de la sensibilité d'entrée n'est pas aménée sur la bonne position.	• Faire le réglage correctement en se reportant aux indications données en <Contrôles>.
La qualité sonore estmanuVAise.(Le son est distordu.)	• Les cables de haut-parleur ont été raccordés en inversant la polarité ⊙/ ⊙. • Un cable de haut-parleur est pincé par une vis dans le chàssis de la voiture. • Les commutateurs ne sont peut-être pas positionnés comme il convient.	• Raccorder correctement en respectant les indications ⊕ et ⊙ des bornes et des cables. • Rebrancher le cable de haut-parleur en évitant tout pincement • Positionner les commutateurs en tenant compte desindications fournies aux paragraphs <Exemples de système>.

Les spécifications sont sujettes à changements sans notification.

CEA-2006

RMS (pression acoustique efficace) Watts par canal @ 4 ohms, 1 % THD+N..60 W x 4 Taux signal/bruit (référence : 1 Watt/4 ohms). 90 dBA

Section audio

Puissance de sortie max. 800 W Puissance de sortie nominale (+B = 14,4 V) Normal (4 Ω) (20 - 20 kHz, 0,08 % THD) (4 Ω) (DIN: 45324, +B = 14,4V) (2 Ω) (1 kHz, 0,8 % THD) En pont (4 Ω) (1 kHz, 0,8 % THD) 180 W × 2

Réponse en fréquence (+0, -3 dB) 5 Hz - 50 kHz Sensibilité (puissance nominale) (MAX.) 0,2 V (MIN.) 5,0 V Impédance d'entrée 10 kΩ Taux de Signal/Bruit 100 dB Fréquence du filtre passe-bas (-18 dB/oct.) (B canal) 50 - 200 Hz (variable) Fréquence du filtre passe-haut (-12 dB/oct.) 50 - 200 Hz (variable) Circuit d'amplification des basses (90 Hz) (B canal) 0/+6 dB

Général

Tension de fonctionnement 14,4 V (11 - 16V admissible) Courant absorbé 40 A Taille d'installation (L × H × P) 380 × 64 × 286 mm 14 -15/16 × 2-1/2 × 11-1/4 pouce Masse 4,1 kg (9,0 lbs)
