MODE D'EMPLOI RR1600 XXL Ricatech

1. Lisez les instructions – Lisez toutes les instructions de sécurité et d'utilisation avant de vous servir de l'appareil.

2. Conservez les instructions – Conservez les instructions de sécurité et d'utilisation pour vous y référer ultérieurement.

3. Tenez compte des avertissements – Suivez tous les avertissements et instructions d'utilisation de l'appareil.

4. Suivez les instructions – Suivez toutes les instructions de fonctionnement et utilisation.

5. Eau et humidité – Cet appareil ne doit pas être utilisé à proximité de pointsd'eau, comme par exemple près de baignoires, lavabos, éviers ou lavoirs, sur surfaces mouillées ou près d'une piscine.

6. Chariots et supports – Utilisez cet appareil uniquement avec des chariots ou supports recommandés par le fabricant.

6A. Déplacez avec précaution l'ensemble chariot et appareil. Les arrêts rapides, l'excès de force ou les surfaces irrégulières peuvent renverser le chariot.

1. Support mural ou de plafond – Placez cet appareil uniquement sur les supports muraux ou de plafond recommandés par le fabricant.

2. Ventilation – Cet appareil doit être placé de façon à ne pas compromettre une bonne ventilation. Par exemple, il ne doit pas être placé sur un lit, un divan, tapis ou surface semblable, qui puisse bloquer les ouvertures de ventilation. Ne le placez pas non plus dans des placards, sur des étagères ou armoires, qui puissent empêcher l'air de circuler par les ouvertures de ventilation.

3. Chaleur – Cet appareil doit être situé loin de sources de chaleur, telles que radiateurs, chauffe-eaux, convecteurs ou autres appareils qui dégagent de la chaleur (y compris les amplificateurs).

10.Courant – Cet appareil doit être branché uniquement au courant décrit dans le mode d'emploi ou à celui décrit sur l'appareil lui-même.

1. Prise de terre ou polarisation – On doit prendre des précautions pour s'assurer que la prise de terre ou la polarisation de l'appareil ne soient pas perturbées.

2. Protection du câble électrique – Les câbles électriques doivent être correctement placés pour ne pas être piétinés ni aplatis avec des objets placés dessus ou contre ceux-ci. On doit prêter une attention tout spéciale à la partie du câble proche de la prise et au connecteur de l'appareil.

13.Nettoyage – Vous devez nettoyer cet appareil uniquement comme le recommande le fabricant.

1. Ce produit a été conçu pour être utilisé avec une antenne intégrée et ne doit être connecté à aucune autre antenne extérieure.

15.Périodes sans utilisation – Lorsque vous ne devez pas utiliser cet appareil pendant de longues périodes, débranchez-le de la prise de courant.

1. Entrée d'objets et de liquides – Evitez que des objets ou liquides ne tombent à travers les ouvertures du boîtier.

2. Dommages qui nécessitent réparation – Cet appareil doivent être apportés au service technique si :

A. Le câble électrique ou la fiche sont endommagés.

B. Des objets ou liquides sont tombés à l'intérieur de l'appareil.

C.L'appareil a été exposé à la pluie.

D.L'appareil ne fonctionne pas normalement ou montre un changement dans son fonctionnement.

E.L'appareil est tombé ou le boîtier est endommagé.

1. Réparations — L'usager ne doit pas tenter de réparer l'appareil au-delà de ce qui est décrit dans le présent manuel. Tout le reste doit être réalisé par un personnel d'entretien compétent.

AVERTISSEMENT:

POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. N'ENLEVEZ PAS LE COUVERCLE. LES VOYANTS SONT SOUDÉS SUR PLACE. L'INTÉRIEUR NE CONTIENT AUCUN COMPOSANT À RÉPARER PAR L'UTILISATEUR. CONFIEZ VOTRE APPAREIL SEULEMENT AU PERSO DE SERVICE QUALIFIÉ.

Le symbole de l'éclair avec la pointe de flèche à l'intérieur d'un triangle équilatéral a pour but d'alerter l'utilisateur de la présence de «voltage dangereux» non isolé à l'intérieur du coffret du produit qui est suffisamment grave pour causer un risque de choc électrique aux personnes.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

AVERTISSEMENT:POUR RÉDUIRE LES RISQUES DE CHOC ÉLECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE (OU LE DOS). L'INTÉRIEUR NE CONTIENT AUCUN COMPOSANT À RÉPARER PAR L'UTILISATEUR. CONFIEZ VOTRE APPAREIL SEULEMENT AU PERSONNELDE SERVICE QUALIFIÉ

Le point d'exclamation à l'intérieur d'un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'instructions importantes sur l'opération et l'entretien dans le manuel de l'utilisateur livré avec l'appareil.

« La ventilation n'a pas été entravée. »

"Ne pas exposer à des égouttements ou à des éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil."

Caractéristiques techniques

FRÉQUENCE : FM 87,5 -108 MHz / AM 522 - 1620 KHz ALIMENTATION : AC 230V\~50HZ

ANTENNE : Antenne FM externe de 300 ohm Fabriqué en barre de ferrite pour AM

CONSOMMATION : 110W

Haut-parleur : 16,5 cm Type dynamique x 2

Tweeter 6,3 cm type X2

PORT USB 2.0 : Pleine Vitesse 512MB - 4GB(Compatible avec FAT16,FAT32)

*LA CONCEPTION ET LES CARACTÉRISTIQUES TECHNIQUES SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS.

POUR COMMENCER

1. Déroulez le cordon d'alimentation à l'arrière de l'appareil.
2. Branchez la fiche à la prise murale d'alimentation.
3. Appuyez sur le bouton MAIN POWER à l'arrière de l'appareil afin de le mettre en marche.
4. Appuyez sur le bouton POWER sur le devant de l'appareil afin de le mettre en mode veille.
5. Appuyez sur le bouton STANDBY pour lancer l'opération.
   6 Appuyez sur la touche LIGHT pour allumer le système d'éclairage LED.
6. Connectez l'antenne FM à la prise d'antenne pour une meilleure réception.

FONCTIONNEMENT EN MODE CD

1. Pour passer en mode CD appuyez sur FUNCTION jusqu'à ce que le CD apparaisse sur l'écran LCD.
2. Appuyez sur OPEN / CLOSE pour ouvrir le tiroir à CD.
3. Placez un CD dans le tiroir à CD.

4. Le nombre total de pistes et la durée totale de lecture du CD s'afficheront sur l'écran LCD.

5. Appuyez sur PLAY pour commencer la lecture du CD

6. Appuyez sur SKIP + pour passer à la piste suivante.
7. Appuyez sur SKIP- pour revenir à la piste précédente.
8. Appuyez sur STOP pour arrêter la lecture du CD.
9. Appuyez sur PLAY / PAUSE pendant la lecture d'une piste pour faire une pause.
10. Appuyez de nouveau sur PLAY / PAUSE pour reprendre la lecture.
11. Appuyez sur VOLUME UP pour augmenter le volume sonore (Valeur Maximale : 30)
12. Appuyez sur VOLUME DOWN pour diminuer le volume sonore (valeur minimale : 0)

UTILISATION DE CD MP3

1. Pour passer en mode CD appuyez sur FUNCTION jusqu'à ce que le CD apparaisse sur l'écran LCD.
2. Appuyez sur OPEN / CLOSE pour ouvrir le tiroir à CD.
3. Placez un CD MP3 sur le tiroir à CD.
4. Appuyez de nouveau sur OPEN / CLOSE pour fermer le tiroir à CD. La total Le numéro et le temps total de lecture de CD MP3 s'afficheront sur l'écran L (Par ex. un fichier de 100 pistes dans 10 albums en parts égales).
5. Appuyez sur la touche PLAY / PAUSE pour lire les pistes MP3.
6. Appuyez sur SKIP + pour passer à la piste suivante.
7. Appuyez sur SKIP- pour revenir à la piste précédente.
8. Appuyez sur la touche PRE-UP pour avancer vers l'album suivant.
9. Appuyez sur PRE-DOWN pour revenir à l'album précédent.
10. Appuyez sur STOP pour arrêter la lecture du CD MP3.
11. Appuyez sur PLAY / PAUSE pendant la lecture d'une piste pour faire une pause.
12. Appuyez de nouveau sur PLAY / PAUSE pour reprendre la lecture.
13. Appuyez sur VOLUME UP pour augmenter le volume sonore (Valeur Maximale : 30).
14. Appuyez sur VOLUME DOWN pour diminuer le volume sonore (Valeur Minimale : 0).

UTILISATION DE LA RADIO

1. Appuyez sur FUNCTION jusqu'à ce que TUNER s'affiche sur l'écran LCD.
2. Appuyez sur BAND pour sélectionner la bande désirée : FM ou AM.
3. Appuyez et maintenez enfoncé SKIP+ ou SKIP - jusqu'à une station de radio avec un signal suffisamment fort.
   Parvenu à la résistance. Répétez cette procédure jusqu'à ce que vous ayez trouvé la station souhaitée.
4. Pour choisir une station faible appuyez brièvement sur SKIP+ ou SKIP- plusieurs fois jusqu'à ce que l'affichage indique la fréquence de votre choix ou lorsqu'il y a une meilleure réception.

Remarque : 1. Pour un réglage FM, ((ST)) s'affichera sur l'écran LCD lorsqu'il y aura le son stéréo.

1. Un maximum de 30 stations de radio FM et 10 en AM peuvent être stockées dans la mémoire.

Lorsqu'une station de radio préréglée est sélectionnée, le numéro de préréglage apparaît sur l'écran.

PROGRAMMATION DES STATIONS

1. Appuyez sur FUNCTION en mode TUNER.
2. Appuyez sur AM / FM pour sélectionner la bande désirée : FM ou AM.
3. Appuyez sur SKIP+ ou SKIP - pour régler la fréquence de votre choix.
4. Appuyez sur « PROGRAM , the « PROGRAM » et « 01 » clignotera sur l'écran LCD.
   Le préréglage actuel sera immédiatement affiché pour la sélection.
5. Si vous souhaitez également enregistrer la station de radio sur un autre numéro préétabli, appuyez sur la touche PRE-UP ou PRE-DOWN pour sélectionner le numéro préétabli.
6. Appuyez de nouveau sur PROGRAM sur l'appareil pour enregistrer la station de radio. Répétez les étapes 3 à
   6 pour enregistrer d'autres préréglages de stations de radio.

Remarque * * Pendant la lecture du programme, si aucune touche n'est actionnée dans les 5 secondes, le système quittera le mode programme automatiquement.

SÉLECTION DE STATION

1. Appuyez sur PRE-UP ou PRE-DOWN pour sélectionner le numéro de présélection désiré. Le numéro préréglé, fréquence radio, et PROGRAM s'afficheront sur l'écran.
2. Appuyez sur MO. / ST. de la télécommande pour activer ou désactiver l'effet de son stéréo, la stéréo est allumée lorsque ((ST)) apparaît sur l'écran LCD.

PROGRAMMATION

Jusqu'à 64 pistes peuvent être programmées pour être lues dans n'importe quel ordre.

* * La piste programmée doit être en mode STOP.
** La même piste peut être programmée plus d'une fois.
1. Appuyez sur FUNCTION pour passer en mode CARD-USB ou CD.
2. En mode arrêt, appuyez sur la touche PROGRAM. « oo » se met à clignoter en haut de l'écran LCD .

« Memory » et « 000 P -- 01 » s'afficheront sur l'écran LCD.
3. Appuyez sur SKIP + ou SKIP- pour sélectionner l'album souhaité.
4. Appuyez sur PROGRAM pour enregistrer l'album sélectionné. « oX » s'affichera sur l'écran et « 000 » commencera à clignoter. (« X » indique l'album sélectionné)
5. Appuyez de nouveau sur SKIP +ou SKIP- ou sélectionnez la piste de votre choix à l'aide des touches numériques de la télécommande.
6. Appuyez sur PROGRAM pour enregistrer la piste sélectionnée. « 00 », « PROGRAM » et « 000 P -- 02 » s'afficheront sur d'affichage.
7. Répétez les étapes 2 - 5 pour sélectionner et mémoriser d'autres pistes souhaitées.
8. Appuyez sur PLAY / PAUSE pour lancer la lecture programmée à partir de la piste PROGRAM 01.
9. Pour mettre fin à la lecture programmée, appuyez sur la touche STOP.

LECTURE ALÉATOIRE

Vous pouvez lire toutes les pistes en mode aléatoire.

1. Pendant la lecture, pause ou en mode d'arrêt, appuyez sur RANDOM pour activer le mode de lecture aléatoire.
   « RANDOM » s'affichera sur l'écran d'affichage.
2. Pour quitter le mode aléatoire, appuyez de nouveau sur RANDOM et « RANDOM » disparaîtra de l'écran d'affichage.

RÉPÉTER LA LECTURE

1. En mode arrêt ou lecture, appuyez une fois sur la touche REPEAT, « REPEAT 1 » s'affichera sur l'écran LCD. La sélection des pistes sera lue plusieurs fois.
2. Appuyez sur REPEAT deux fois, « REPEAT ALL » apparaîtra sur l'écran LCD. Toutes les pistes seront jouées à plusieurs reprises.
3. Appuyez sur REPEAT pour la troisième fois, « ALBUM REPEAT » s'affichera sur l'écran LCD, les pistes de l'album sélectionné seront lues à plusieurs reprises.
4. Pour quitter le mode répétition, appuyez plusieurs fois sur la touche REPEAT jusqu'à ce que l'icône « REPEAT » disparaisse de l'écran LCD.

Remarque : Si la fonction « RANDOM » a été sélectionnée, le mode de lecture répétitive sera désactivé.

COUPURE SON

Appuyez sur MUTE pour couper le son, la barre du niveau de volume sur le côté droit de l'écran LCD clignotera.

INTRO

Appuyez sur INTRO, « INTRO » s'affichera sur l'écran LCD, les 10 premières secondes de chaque piste seront lues automatiquement.

BBS

1. Appuyez une fois sur BBS pour activer l'effet sonore BBS.
2. Appuyez deux fois sur BBS pour désactiver l'effet sonore BBS.

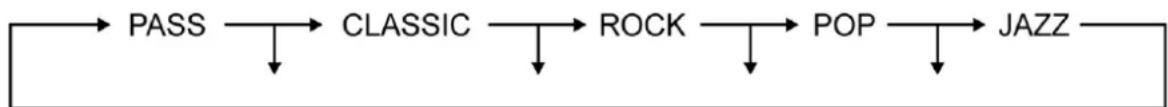

EQ

Appuyez plusieurs fois sur EQ pour sélectionner le champ sonore comme dans la séquence ci-dessous :

SEARCH PLAY (uniquement pour les CD MP3)

Recherche par nom de piste :

1. Appuyez une fois sur la touche FIND / ESP en mode arrêt, sur l'écran LCD se met à clignoter.
2. Utilisez SKIP+ ou SKIP- pour sélectionner la lettre (A-Z) qui correspond à la première lettre (A-Z) du nom de la piste.
3. Maintenez appuyée la touche SKIP+ ou SKIP- pendant 1 à 2 secondes jusqu'à ce qu'il s'arrête de clignoter sur l'écran LCD.
4. Appuyez sur SKIP+ ou SKIP- pour sélectionner la piste commençant par la lettre sélectionnée (A-Z).

Recherchez par nom d'album :

1. Appuyez deux fois sur FIND / ESP en mode d'arrêt jusqu'à ce que « ALBUM » apparaisse sur l'écran LCD.
2. Appuyez plusieurs fois sur SKIP+ ou SKIP- pour sélectionner un album.
3. Maintenez appuyée la touche SKIP+ ou SKIP- pendant 1 à 2 secondes pour entrer dans l'album sélectionné, « ALBUM » disparaîtra de l'écran LCD d'affichage.
4. Appuyez sur SKIP+ ou SKIP- pour sélectionner la piste de l'album sélectionné.
5. Appuyez sur PLAY / PAUSE pour lancer la lecture de la piste sélectionnée.

** S'il y a des fichiers dans le répertoire racine, l'écran affichera « Root » . Maintenez appuyées les touches SKIP+ ou SKIP- pendant 1 à 2 secondes jusqu'à ce que « ALBUM » disparaisse de l'écran LCD. Puis recherchez les fichiers contenus dans le répertoire racine en appuyant sur SKIP +ou SKIP- .

INFORMATIONS MP3

1. Si le fichier MP3 contient des informations sur les plages mémorisées, tel que le nom de l'Artiste et le Titre, l'écran LCD affichera ces informations au cours de la lecture du CD MP3.
2. Appuyez et maintenez le bouton FIND / ESP plus d'une seconde - des informations sur le MP3 apparaîtront sur l'écran LCD.

REMARQUE : Si le MP3 a été enregistré sans aucune information de piste, « UNKNOWN » ou « NONE » s'affichera lorsque la touche FIND sera enfoncée.

MODE ESP

La fonction anti-choc « ESP » peut être réglée uniquement en mode CD. Appuyez sur la touche FIND / ESP pour activer la fonction ESP en mode CD et « ESP » apparaîtra sur l'écran LCD. Appuyez de nouveau sur FIND / ESP. « ESP » disparaîtra de l'écran LCD.

FONCTIONNEMENT EN MODE USB

1. Appuyez sur le bouton FUNCTION jusqu'à ce que « USB » apparaisse sur l'écran LCD.
2. Branchez le périphérique USB (lecteur MP3 ou clé USB à mémoire Flash avec des fichiers musicaux stockés) sur le port USB.

Remarque : L'appareil peut lire les fichiers MP3 jusqu'à 4 Go maximum et ne peux lire les fichiers WMA.

1. Répétez les étapes 5 à 14 du FONCTIONNEMENT CD MP3.

FONCTIONNEMENT DE LA CARTE SD

1. Appuyez sur le bouton FUNCTION jusqu'à ce que « CARD » apparaisse sur l'écran LCD.
2. Insérez une carte SD avec la musique préenregistrée MP3 (non fournie) dans la fente de la carte.

Remarque : L'appareil peut lire les fichiers MP3 jusqu'à 4 Go max. et ne peux lire les fichiers WMA.

1. Répétez les étapes 5 à 14 du FONCTIONNEMENT CD MP3.

SPÉCIFICATION USB

Interface

* USB 2.0 Full speed, HOST (le format USB HUB n'est pas accepté)

Mémoire flash correspondante

* Mémoire flash USB 1.1
* Mémoire flash USB 2.0 High Speed
* Taille minimale de la mémoire : 512MByte
* Taille maximale de la mémoire: 4GByte

Décodeur MP3

* Compatible avec MPEG Audio 1, 2, 2.5
* Compatible avec Layer 1, 2, 3
* Compatible avec la fréquence d' échantillonnage : 8k, 16k, 32k, 11,025k, 22,05k, 44,1k, 12k, 24k, 48kHz
* Compatible avec le débit binaire : 128k \~ 320 kbps
* Emboîtement de sous-dossier : 8
* Le nombre max de 999 pistes /titres
* Compatible avec ID3 tag V2.0

REMARQUES IMPORTANTES

Le port USB n'accepte pas les connexions avec un câble de rallonge USB et n'est pas conçu pour une communication directe avec un ordinateur. Il n'est pas garanti que tous les dispositifs de mémoire USB & carte SD soient compatibles avec ce système audio. Ne déconnectez pas le périphérique USB / carte SD pendant le mode USB / CARD, car cela pourrait endommager les fichiers ou le périphérique externe. Veuillez d'abord passer à un autre mode ou hors tension avant de déconnecter sans risque le périphérique USB / carte SD.

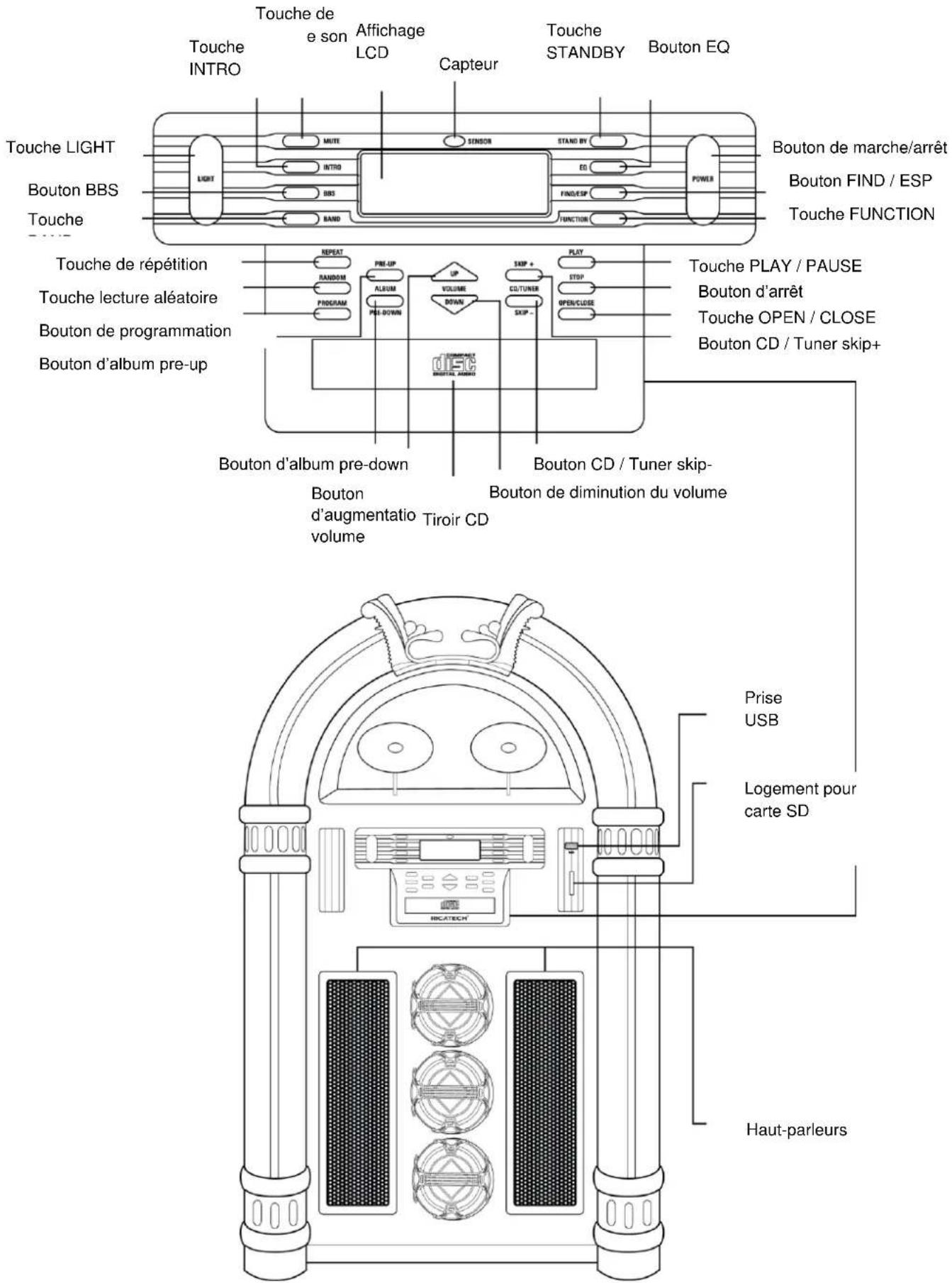

Emplacement des composants

Touche INTRO Touche de e son Affichage LCD Capteur Touche STANDBY Bouton EQ Touche LIGHT LIGHT INTRO SSENSOR STAND BY EQ POWER Bouton de marche/arrêt Bouton FIND / ESP Touche FUNCTION Touche BBS BBS FIND/ESP FUNCTION Touche Touche de répétition Touche lecture aléatoire Touche d'album pre-up Touche d'album pre-down Touche d'augmentatio volume UP VOLUME BOX SBP + CD/TUNER SKIP - PLAY STOP OPEN/CLOSE Touche PLAY / PAUSE Bouton d'arrêt Touche OPEN / CLOSE Bouton CD / Tuner skip+ Bouton CD / Tuner skip- Bouton de diminution du volume Tiroir CD Prise USB Logement pour carte SD Haut-parleurs

Emplacement distant

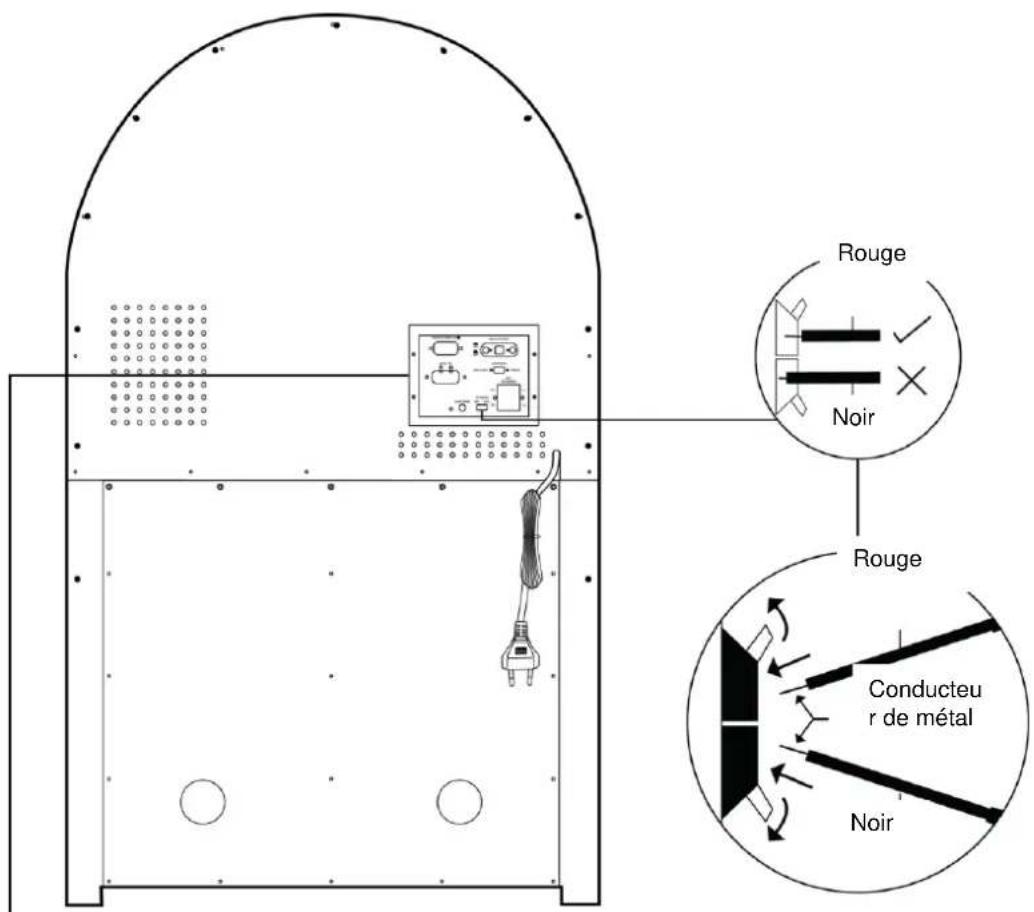

Rouge Noir Rouge Conducteur r de métal Noir

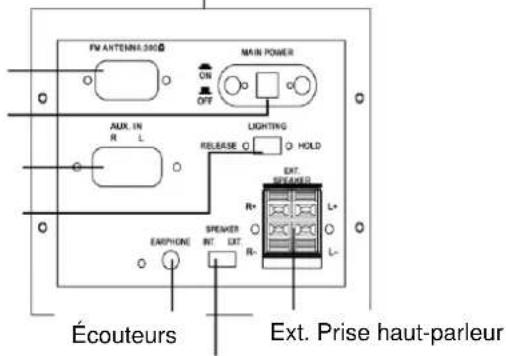

Antenne FM : Prise 300 ohm L'interrupteur d'alimentation principale
Prise aux.in Commande de déclenchement d'éclairage / (Relâcher/Tenir)

FM ANTEIN.300Ω MAIN POWER ON OFF AUX. IN R L LIGHTING RELEASE O HOLD EXT. SEAKES R+ L+ SPEWER INT EXT R- EACPHONE Écouteurs Ext. Prise haut-parleur

Haut-parleur de commutateur / interne / externe (INT./EXT.)

Touche POWER / STANDBY

Touche FUNCTION

Touche de coupure son

Bouton d'augmentation du volume

Bouton EQ

Bouton BBS

Bouton de diminution du volume

Touche de répétition

Touche lecture aléatoire

Bouton de 0 à 9

POWER FUNCTION MUTE AM/FM R/S FIND/EXP MODET VOLUME PRESE POUNTOP SG BND RE 144 REPEAT PLAY FALSE PROGRAM NANOM STOP INTBD 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Bouton AM / FM

Touche AUX

FIND / ESP. Touche de mode mono / stéréo

Touche PRESET +

Bouton Scan / Skip +

Bouton Scan / Skip -

Touche PRESET -

Bouton de programmation

Touche INTRO

SERVICE CONSOMMATEUR

Vous pouvez contacter le service consommateur de Ricatech si vous avez une question ou un problème avec votre produit Ricatech. Vous pouvez nous contacter par téléphone ou par email.

Email

Pour une assistance par email, veuillez nous écrire à l'adresse [e-mail].

Assurez-vous de bien nous communiquer le numéro de modèle et le numéro de série du produit, vos nom et adresse ainsi qu'une description claire de votre problème ou votre question.

Téléphone

Pour contacter le service consommateur par téléphone,

composez le [phone]. Un membre de notre personnel se tiendra à votre service.

Pour toutes les procédures, rendez vous sur le site web de

Ricatech : www.ricatech.com

Deutsche

STROMQUELLE : AC 230 V\~50 HZ

ANTENNE : EXTERNE ANTENNE 300 Ohm FÜR UKW
