MODE D'EMPLOI D 806 NOVY

La SA Hil. LANNOY & Fils se réserve le droit de modifier à tout temps et sans préavis la construction et les prix de leurs produits.

H. LANNOY & FILS SA. Noordlaan 6 B - 8520 Kuurne Tel. [phone] - Fax (

Découpe à faire : 825 x 275 mm

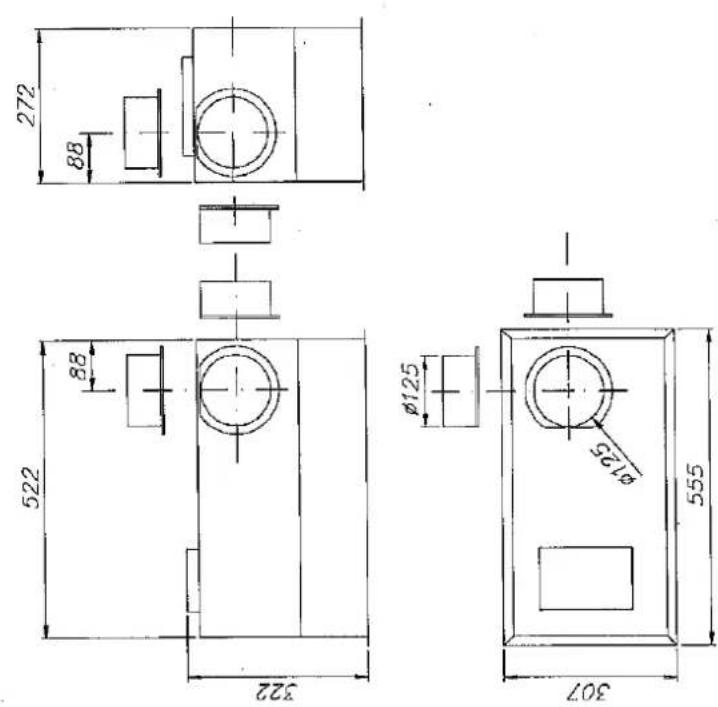

522 88 322 272 88 φ125 307 φ125 555

Découpe à faire : 525 x 275 mm

Procurez-vous chez un éclairagiste ou chez votre cuisiniste : -une lampe TL type 15 W et un starter 4-80 W pour D 804/1 -une lampe TL type 18 W et un starter 4-80 W pour D 806/1 DEMONTAGE DU GROUPE ASPIRANT A ENCASTRER

1. Dégagez les cornières d'habillage extérieures anodisées.
2. Dévissez la vis Parker 1 de l'anneau.
3. Poussez l'étrier dans l'orifice prévu (voir outil 2)

La mise en place de cornières d'habillage extérieures anodisées se fait obligatoirement dans l'ordre suivant :

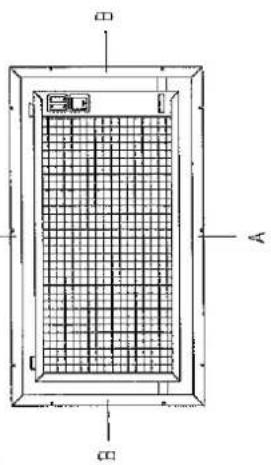

- Positionnez d'abord les longues cornières arrière et frontale A. - Introduisez ensuite les cornières courtes latérales B. - Bloquez la visserie.

Au déballage, le filtre est fermement verrouillé par ses ergots pour éviter un décrochage durant le transport. Pour faciliter les démontages ultérieurs, il suffit de contraindre légèrement les ergots vers le centre du filtre pour adoucir le verrouillage.

Préparez dans l'évier trois doigts d'eau bouillante additionnée d'un détergent ammoniaqué ou de soude. Laissez-y tremper le filtre pendant quelques minutes et nettoyez-le pour en chasser toutes les particules. Rinçez et contrôlez la propreté par mirage à contre-jour. Egouttez, séchez et remettez en place. Il est possible de nettoyer le filtre dans le lave-vaisselle. Traitez les surfaces émaillées et le diffuseur lumière avec un savonnage tiède. En aucun cas n'utilisez de la poudre non-dissoute.

Les pièces en acier inox peuvent être nettoyées avec de la poudre craie en prenant soin de ne jamais utiliser une éponge en acier. Mieux vaut frotter dans le sens du polissage.

Attention ! Un filtre trop chargé dégorge et peut présenter un risque d'incendie. Ne négligez jamais le nettoyage périodique.

RENOUVELLEMENT DE L'ECLAIRAGE

Vous accédez à l'appareillage lumière par enlèvement du diffuseur en verre gaufré : - Entrouvrez, en bascule, le caisson lumineux. - Dévissez la cornière frontale du caisson côté ressorts (petites vis Parker) - Le diffuseur verre glisse librement vers le bas, dans son cadre d'aluminium et dégage l'accès à la lampe. - Prenez soin que vous reteniez bien cornière et verrerie pendant le démontage et le remontage des vis.

IMPORTANT! Pour un fonctionnement rationnel, il est

conseillé de prendre en considération les notes suivantes :

- Placez les casseroles de façon que les buées ne sortent pas du plan inférieur de votre hotte. - Evitez les courants d'air au-dessus du plan de cuisson. - Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évaucer que l'équivalent en buées de l'air de remplacement que vous laissez entrer dans la pièce. S'il n'y a pas ou peu d'air qui entre, votre appareil ne fonctionnera pas comme il faut. - Soyez attentif quand vous frittez sous la hotte. Ne laissez jamais votre friture sans surveillance.

ENTRETIEN

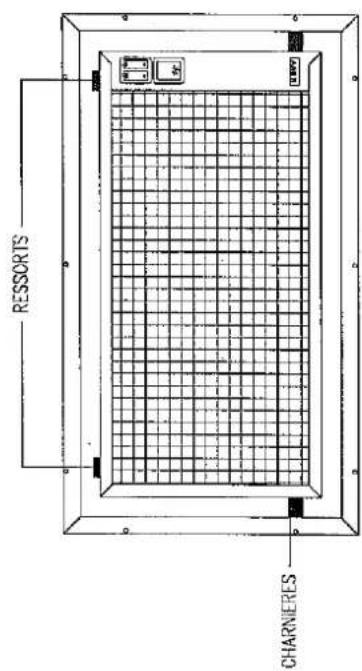

Suivant l'utilisation et certainement au moins UNE FOIS PAR MOIS le filtre à graisses doit être enlevé et nettoyé. Vous le dégagez par ouvrir en bascule le caisson lumineux. Tirez l'avant du caisson vers le bas par sa poignée, tenant les côtés des ressorts de fermeture (voir fig.).

RESSORTS CHARNIERES

Mauvois Moyen Bon

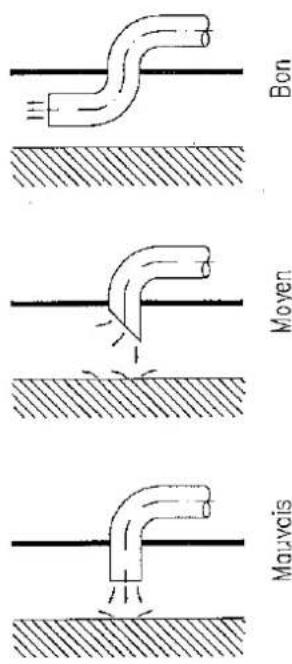

- Assurez-vous du libre débouché à l'air : tout étranglement, rétréci, chapeau de couverture, grillage est contre-indiqué. - En cas de raccordement à un conduit d'air montez le tubage conformément à la fig. ci-dessous. N'utilisez jamais un conduit déjà en service pour une autre fonction comme p.ex. un conduit de chauffage. - Prévoyez un raccordement fermé hermétiquement. - Pour une sortie murale horizontale, utilisez le clapet de façade NOVY à volets mobiles D 906.074 blanc, D 906.075 gris ou D 906.168 brun.

RACCORDEMENT ELECTRIQUE

Raccordement l'électrique sur le cordon avec fiche bipolaire + terre. L'intensité du courant figure sur la plaque signalétique. N'oubliez pas le raccordement à la terre.

FONCTIONNEMENT

Ces groupes sont dotés d'un puissant ventilateur centrifuge qui absorbe les vapeurs à travers un filtre à graisses pour les évacuer ensuite à l'extérieur. Le caisson lumineux inférieur détermine des couloirs d'aspiration périphérique, ce qui assure un traitement efficace de toute la surface couverte par la hotte.

INSTALLATION

Les groupes D 804/1 et D 806/1 sont destinés à l'équipement des hottes décoratives de toutes dimensions à partir de 60 cm de largeur.

Le niveau bas de ces hottes doit se trouver à environ 60 cm au-dessus d'une table de cuisson électrique ou de 70 cm au-dessus de brûleurs gaz (normes européennes).

SERVICE

La commande encastrée comporte trois touches, dont 1 pour l'éclairage et 2 pour la vitesse. Les touches pour la vitesse sont éclairées dès qu'elles sont branchées.

MONTAGE

Prenez soin de sortir les pièces accessoires du carton d'emballage pour le montage.

Pour le D 804/1 prévoyez une découpe d'encastrement de 525 x 275 mm et pour le capteur D 806/1, 825 x 275 mm. La fixation se fait par vissage à travers les cornières d'habillage inférieures, à la périphérie de l'appareil.

RACCORDEMENT

L'évacuation se fait par le dessus, par l'arrière ou vers le côté droit de l'appareil sur une collerette de ∅ 125 mm au minimum. Tenez l'évacuation la plus courte et la plus directe possible.
