MODE D'EMPLOI AC-5497 TRISTAR

FR Manuel d'utilisation

FR Manuel d'utilisation 20

Panneau de contrôle Sortie d'air Poignée

Roulettes Filtre à air Entrée d'air

Räder Luftfilter

Ruedas Filtro de aire

Buote Filtro aria

Rodas Filtro de ar Entrada de ar

7

Rangement du cordon Sortie d'évacuation d'air

Tuyau Entretoise de la fenêtre Branchement de l'adaptateur

Adaptateur Télécommande

Utilisation et entretien

FR

Retirez l'appareil de l'emballage.

Vérifiez que la tension de l'appareil corresponde à la tension du secteur de votre domicile. Tension nominale AC220-240V 50Hz. Cet appareil n'est pas destiné à une installation ou une utilisation en extérieur.

S'il est fixé ou déplacé, IL'appareil ne peut pas être positionné horizontalement ou incliné à plus de 45° ou placé à l'envers.

Avant l'utilisation

Placez l'appareil sur une surface planne, stable et conservez au moins 30cm d'espace libre environnant. Veillez à ce que l'appareil soit placé en position verticale. Après le transport, attendez un minimum de 4 heures avant de brancher l'appareil à une prise murale. Evitez que le coffre ne se mouille. Veillez à ce que le cordon d'alimentation de la prise de secteur ne soit pas enroulé à l'arrière de l'appareil dans le compartiment de stockage u cordon, cela peut devenir trop chaud. Branchez toujours la prise sur une prise de terre. Je jamais mettre l'appareil près de sources de chaleur ou en plein soleil.

Installation du filtre à charbon (No. 15)

1 Retirez l'encadrement du filtre à air (No. 5) de l'appareil.

2 Séparez le support du filtre de l'encadrement du filtre.

3 Retirez le filtre à charbon (No. 15) de la poche en plastique.

5 Insérez le filtre à charbon dans l'encadrement du filtre.

Fixez le filtre en remontant le support sur l'encadrement du filtre.

Remettez l'encadrement du filtre dans l'appareil.

Montage des accessoires d'échappement.

Le système de climatisation rafraichi l'air de la pièce où l'appareil est installé. La chaleur absorbé de l'air conditionné devrait être évacuée vers l'extérieur de la pièce où l'appareil est installé.

De l'eau condensée sera générée pendant le refroidissement de d'air chaud. La plus grande partie de la condensation sera évacuée avec l'air chaud vers l'extérieur. Si le taux d'humidité est important, toute la condensation ne sera pas évacuée avec l'air chaud vers l'extérieur, le réservoir d'eau devra être régulièrement vidé.

La rubrique "Purge de condensats" l'explique étape par étape.

Il existe plusieurs méthodes pour évacuer l'air chaud hors de la pièce :

• Branchez le tuyau (No. 10) dans la sortie d'air chaud (No. 8) de l'appareil. Faites passer le tuyau par une la fenêtre ou par une porte. La capacité de refroidissement ne sera pas optimale, car l'air chaud extérieur s'infiltrera dans la pièce à ralraichir.
• Percez un trou de 135 mm de diamètre dans le mur extérieur et faites passer le tube dans le trou. La capacité de refroidissement est maintenant optimale.
• Vissez l'adaptateur (No. 13) au bout du tuyau (No. 10) : Positionnez l'entretoise de la fenêtre dans la partie ouverte de la fenêtre. Insérez l'adaptateur dans la prise de l'adaptateur (No. 12) : La capacité de refroidissement est optimale. Laissez une distance maximale de 36 cm entre l'appareil et les fenêtres ou le mur extérieur.

Veillez à ce que le tuyau (No. 10) ne soit pas plié ou que le flux d'air ne soit pas bouché.

Ne jamais tirer sur le tuyau (No. 10).

21

Evacuation

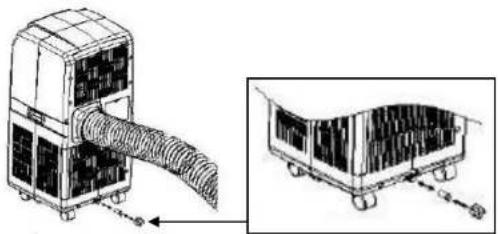

De la condensation peut être générée pendant le refroidissement d'air chaud. La plus grande partie de la condensation sera évacuée avec l'air chaud vers l'extérieur. Si le taux d'humidité est important, toute la condensation ne sera pas évacuée avec l'air chaud vers l'extérieur, le réservoir d'eau doit être régulièrement vidé.

Lorsque le réservoir de condensation est plein, le voyant lumineux de niveau d'eau maximum du panneau de contrôle (No. 1) s'allumera et un signal sonore se déclenche, la machine s'arrêtera automatiquement. Le réservoir de condensats a une capacité maximum de 1,7 L. Toumez le bouton de purge de condensats (No. 9) du bec d'évacuation. Mettez un récipient sous le bec et retirez le bouchon en caouichouc du bec. L'eau s'écoule, lorsque le récipient est plein, remettez le bouchon, videz le bac et purgez le reste d'eau.

Si la condensation doit être constamment évacuée, mettez le tuyau d'évacuation de condensation (No. 16) sur le bec. Retirez le bouchon en caoutchouc. Le tuyau de purge de condensats peut être rallongé avec un autre tuyau (non fourni). Il peut être branché sur une évacuation ou dirigé vers l'extérieur. Veillez à ce que le tuyau ne remonte pas.

Débranchez le cordon du compartiment du cordon (No. 7) et branchez-le sur une prise de terre.

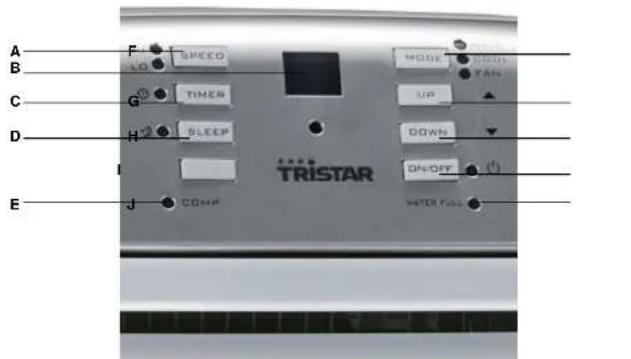

A B C D E F LO SPEED G TIMER H SLEEP I J COMP MODE UP DOWN ON/OFF MOTOR FILL

A	Sélecteur de vitesse de ventilation Speed d'opération	F	Sélecteur du Mode
B	Affichage G Bouton de hausse de température
C	Minuteur Timer température	H	Bouton de baisse de
D	Mise en veille Sleep On/Off	I	Bouton d'alimentation
E	Temoin du compresseur d'eau maximum Water full	J	Indicateur de Niveau

En appuyant sur le bouton on/off (I), l'appareil se met en marche sur le mode suivant : Ventilation de refroidissement à faible vitesse et une température de 24°C. L'affichage (B) indique la température ambiante de la pièce (entre 0 et 50°C.)

Refroidissement

Appuyez sur le bouton on/off (I) et appuyez sur le sélecteur de mode d'opération (F) pour sélectionner le mode COOL, alors le voyant COOL s'allume. Réglez la température requise avec les boutons de réglages de température, bouton (G) pour augmenter la température et le bouton (H) pour baisser la température.

L'écran affichera à nouveau la température amblante. Si la température est inférieure à la température ambiante, le compresseur est activé et l'appareil commence le refroidissement. Le voyant du compresseur (E) s'allume. Si la température requise est atteinte, la ventilation continue de fonctionner mais le compresseur s'arrête et le voyant correspond (E) s'éteint à nouveau. Sélectionnez la vitesse de ventilation requise avec le sélecteur de vitesse speed (A).

Fonction de ventilation

Appuyez sur le sélecteur du mode d'opération (F) et sélectionnez le mode FAN, la DEL FAN s'allumera, puis appuyez sur le bouton on/off (I). L'appareil ne refroidit pas en mode FAN, il est maintenant utilisé comme ventilateur.

Fonction Auto

Cette fonction est conçue pour activiter uniquement le ventilateur jusqu'à une certaine température, au-delà de cette température, l'appareil se mettra automatiquement sur le mode de climatisation (refroidissement).

Exemple : Mettez en marche en appuyant sur le bouton on/off (l).

sélectionnez le mode COOL avec le sélecteur de mode d'opération (F), réglez la température à 25°C. Puis sélectionnez le mode AUTO en appuyant sur le sélecteur de mode d'opération (F), les voyants lumineux COOL et AUTO s'allument et la fonction ventilateur FAN est réglée jusqu'à 25°C, dès 25°C l'apparell se passe en mode air conditionné.

Si la température baisse en dessous de 25°C, le mod e FAN se remet à nouveau en marche. Attention ! La température minimum en mode AUTO est de 25°C, si uneune température plus basse est sélectionnée, l'appareil ne rafraichlt qu'à 25°C.

Fonction de programmation

Appuyez sur le bouton du minuteur timer (C) et réglez le nombre d'heures souhaitées, de 1 à 24 heures.

La fonction de programmation est disponible sur les modes cooling, fan et auto.

Exemple :

- Règlez sur 2 heures quand l'appareil est en mode d'arrêt, l'appareil s'enclenchera deux heures plus tard après le dernier réglage.

- Réglez sur 2 heures pendant que l'appareil fonctionne, il s'arrêtera automatiquement 2 heures plus tard.

Fonction veille

Cette fonction ne marche que sur le mode de refroldissement. Appuyez sur le bouton de mise en veille sleep (D).

La température augmente durant la première et deuxième heure, chacune d'un degré par heure. Puis l'appareil maintient la température à niveau. Après 12 heures en mode veille, l'appareil s'éteindra automatiquement. Lors du fonctionnement en mode veille, l'appareil fonctionne automatiquement en vitesse de ventilation ralentie.

Télécommande

Mettez la pile dans la télécommande derrière le cache au dos. Dirigez la télécommande vers l'appareil et sélectionnez les fonctions requises sur la télécommande.

K Voyant de commande : s'allume lorsque les boutons sont utilisés.

L Touche de selection de fonctionnement : refroidissement, ventilation ou automatique.

M Touche Marche/Arrêt

N Touche de commande de la vitesse de ventilation

O Touche de réglage de température : droite pour augmenter la température et gauche pour la baisser.

P Touche de mise en veille sleep

Q Touche de du minuteur Timer

La capacité de refroidissement de l'appareil dépend des éléments suivants :

- Toutes les fenêtres et portes doivent être fermées, autrement l'air chaud continuera de circuler à l'intérieur.

- Si la température ambiante n'est pas extrêmement élevée et par exemple, il y a plusieurs sources de chaleur dans l'espace, tel des ordinateurs, etc.

- La superficie de l'emplacement convient-elle à cet appareil ?

La capacité de refroidissement du AC-5495 est au minimum de 70m3 et la capacité de refroidissement maximum du

AC-5495 est de 90 m3.

- La chaleur est-elle évacuée correctement vers l'extérieur ?

- Veillez à ce que les filtres soient régulièrement nettoyés.

Nettoyage

Débranchez toujours la fiche de la prise lors du nettoyage de l'appareil.

Nettoyez l'extérieur avec un chiffon humide. Ne jamais utiliser de détergents forts et abrasifs, des éponges à récurer ou métalliques qui endommageraient l'appareil. Ne pas immerger dans l'eau ou autre liquide.

Retirez le filtre (No. 5) de l'appareil et nettoyez-le avec de l'eau tiède savonneuse, laissez le filtre sécher complètement avant de le remettre. Retournez l'appareil sans les filtres. SI

l'appareil est rangé à la fin de la saison, purgez l'eau condensée et placez le cordon dans l'emplacement de son rangement (No. 7).

MISES EN GARDES IMPORTANTES

• Lisez toutes les instructions avant utilisation.
- Ne touchez pas les surfaces chaudes, servez-vous des poignées et des boutons.
- Pour vous protéger des risques d'électrocution, n'Immergez ni le cordon d'alimentation ni l'appareil dans l'eau ou dans tout autre liquide.
- Débranchez la prise lorsque vous ne vous en servez pas et avant de procéder au nettoyage. Laissez refroidir l'appareil avant d'en retirer ou d'y ajouter des éléments. N'utilisez jamais un appareil dont le cordon d'alimentation ou la fiche est endommagé, ou bien après qu'il ai subt un dysfonctionnement ou ait été endommage d'une quelconque façon.
- L'utilisation d'accessoires non recommandés par le fabriquant de l'appareil est susceptible de provoquer des blessures ainsi que l'annulation de la garantie dont vous bénéficiez.
- Ne pas utiliser à l'extérieur ou sur ou à proximité de sources de chaleur.
- Ne laissez pas le cordon pendre depuis le rebord d'une table ou d'un plan de travail, ne le laissez pas entrer en contact avec des surfaces chaudes ou avec les éléments de l'appareil qui chauffent durant l'utilisation. Ne placez pas l'appareil sous ou à proximité de rideaux ou des garnitures de fenêtres.
- Cet appareil est exclusivement destiné à une utilisation domestique dans le but pour lequel il a été prévu.
• L'appareil doit être placé sur une surface stable et plane.
- Cet apparell nécessite la présence constante d'un utilisateur adulte lorsqu'il est en marche ou qu'il est chaud.
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) don't les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Alin de protéger les enfants des dangers des appareils électriques, ne les laissez jamais sans surveillance à proximité de l'appareil. En conséquence, lorsque vous choisissez l'emplacement de l'appareil, failes-le de telle manière que l'enfant
• 'aura pas accès à l'appareil. Vérifiez et assurez-vous que les câbles ne pendent pas. Une prise ou un cordon endommagé doit être remplacé par un technicien autorisé pour éviter tout danger. Ne réparez pas l'appareil vous-même.
• L'utilisation d'une rallonge ou d'un objet similaire n'est pas autorisée.

CONSERVEZ CES INSTRUCTIONS POUR REFERENCE ULTERIEURE

Garantie

• L'appareil fourni par notre société est couvert par une garantie de 24 mois à compter de la date d'achat (reçu).
• Au cours de la période de garantie, tout défaut sur l'appareil ou ses accessoires et tout défaut de fabrication sera gratuitement réparé ou remplacé -à notre discrétion-Les interventions couvertes par la garantie ne prolongent pas la durée de la période de garantie et ne donnent droit à aucune nouvelle garantie !
• La preuve d'achat fait office de bon de garantie. Sans preuve d'achat aucun remplacement ou réparation gratuite ne sera effectué.
• Si vous désirez avoir recours à la garantie, veuillez renvoyer l'appareil dans son emballage d'origine chez votre détaillant, en y jolignant votre preuve d'achat.
• Les dommages subits par les accessoires n'impliquent pas un remplacement automatique de l'ensemble de l'appareil. Dans un tel cas, veuillez contacter notre service d'assistance en ligne. Les éléments en verre ou en plastique qui sont cassés donnent toujours lieu à un échange.
• Les défauts concernant les consommables ou les éléments sujets à l'usure ainsi que le nettoyage, l'entretien ou le remplacement de ces éléments ne sont pas couverts par la garantie et sont donc à la charge du client !
• La garantie est annulée si des interventions non autorisées sont effectuées sur l'appareil.
• Après expiration de la période de garantie, les réparations peuvent être prises en charge contre facturation par un vendeur spécialisé ou un service d'entretien.

Directives pour la préservation de l'environnement

Cet appareil ne doit pas être mis au rebut avec les déchets ménagers lorsqu'il arrive au terme de sa durée de vie. Il doit être mis au rebut dans un centre de collecte pour le recyclage des équipements ménagers électriques et électroniques. Le symbole sur l'appareil, les instructions d'utilisation et sur l'emballage sont là pour vous rappeler ce point important. Les matériaux utilisés pour la fabrication de l'appareil peuvent être recyclés. En recyclant les équipements ménagés usés vous contribuez de façon importante à la protection de notre environnement. Renseignez-vous auprès des autorités

locales pour obtenir des informations concernant les points de collectes des environs.

Emballage

L'emballage est recyclable à 100%, mettez-le au rebut en le séparant des autres déchets.

Produit

Cette appareil est doté d'une marque en fonction de la Directive Européenne 2002.96/EC sur les Déchets d'Equipements Electriques et Electronliques (DEEE). En faisant en sorte que le produit soit traité de façon adéquate lors de sa mise au rebut vous pouvez contribuer à prévenir des effets néfastes pour la santé humaine et l'environnement.

Déclaration de conformité CE

Cet appareil est conçu, fabriqué et distribué en respectant les objectifs de sécurité de la Directive Basse Tension no 2006/95/EC, les exigences de protection de la Directive EMC 2004/108/EC "Compatibilité Electromagnétique" et les exigences de la Directive 93/68/EEC.
