GEBRUIKSAANWIJZING AC-5497 TRISTAR

NL Gebruikershandleiding

UK User manual

NL Gebruikershandleiding 4

UK User manual 12

Wielen Luchtfilter Lucht inlaat rooster

Wheels Airfilter Air inlet

Snoer opslagruimte Warme lucht uitgang Condenswater aftapdop

Slang Raamopvulstuk Aansluiting voor de adapter

Condenswater afvoerslang

Drain tube

Tube de vidange

Ablaufschlauch

Tubo de drenaje

Tubo di spurgo

Tubo de drenagem

Bediening en onderhoud

NL

Verwijder alle verpakkingen van het apparaat.

Controleer of de spanning van het apparaat overeenkomt met de netspanning van uw huis. Voltage 220V-240V 50Hz. Dit apparaat is niet geschikt voor inbouw of buitengebruik.

Let op! Het apparaat nooit meer kantelen dan 45° e n nooit andersom zetten.

Het koelmiddelcircuit is gecontroleerd op dichtheid. Koelvermogen 10.500 BTU/3.077 watt (model AC-5495) of 12.000 BTU/3.516 watt (model AC-5497).

Eerste gebruik

Plaats het apparaat op een vlakke stabiele ondergrond en houd minimaal 30 cm. vrije ruimte rondom het apparaat. Zorg ervoor dat het apparaat goed recht wordt geplaatst.

Laat het apparaat, na transport, eerst minimaal 4 uur staan alvorens de stekker in het stopcontact wordt geplaalsl. Voorkom dat de behuizing van het apparaat nat wordt.

Haal het snoer altijd volledig uit de snoeropslag ruimte (nr. 7) indien deze in het stopcontact wordt geplaatsl. Plaats de stekker altijd in een geaard stopcontact.

Plaats het apparaat nooit naast warmte bronnen of in direct zonlicht.

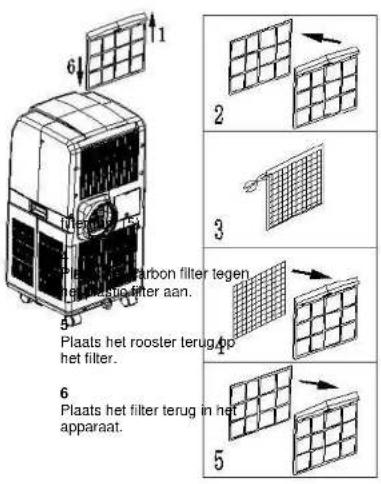

Plaatsen van het carbonfilter (nr. 15).

6 1 Plaats het rooster terug op het filter. 5 3 2 5 6 Plaats het filter terug in het apparaat.

Plaatsen van de luchtafvoer accessoires.

Het airconditioning systeem koelt de lucht in de ruimte waar deze geplaatst is. De warmte die aan deze lucht ontrokken is dient naar buiten te worden afgevoerd. Bij het afkoelen van warme lucht omstaat condenswater. Een groot deel van het condenswater wordt met de warme lucht mee naar buiten afgevoerd. Bij een hoge luchtvochtigheid zal niet al het condenswater worden afgevoerd naar buiten en zal geregeld het condenswater reservoir moeten worden geleegd. In het hoofdstuk "Condenswater aftappen" wordt dit stap voor stap omschreven.

Er zijn diverse manieren om de warme lucht naar buiten af te voeren:

1

Verwijder het bovenste lucht filter (nr. 5) uit het apparaat.

2

Verwijder het rooster van het filter.

3

Open de verpakking van het meegeleverde carbon

Zorg ervoor dat de slang (nr. 10) niet wordt geknikt of dat de lucht uitstroom wordt belemmerd.

Verleng nooit de meegeleverde slang (nr. 10).

Condenswater aftappen

Bij het afkoelen van warme lucht ontstaat condenswater. Een groot deel van het condenswater wordt met de warme lucht mee naar buiten afgevoerd. Bij een hoge luchtvochtigheid zal niet al het condenswater worden afgevoerd en zal geregeld het condenswater reservoir moeten worden geleegd. Indien het condenswater reservoir vol is, gaat het waterreservoir vol indicatie lampje op het bedleningspaneel (nr. 1) branden en geeft een geluidssignaal af, het apparaat stopt automatisch. Het condenswater reservoir heeft een maximale inhoud van 1.7 liter. Draal de condenswater aftapdop (nr. 9) eraf. Plaats een opvangbak onder de tuit en trek de rubberen plug uit de tuit. Het water stroomt eruit, indien de opvangbak vol is, plaats dan de plug terug, leeg de opvangbak en tap de rest van het water af.

Indlen het condenswater continue dient te worden afgevoerd, plaats dan de condenswater afvoerslang (nr. 16) op de tuit. Verwijder wel eerst de rubberen plug. De condenswater afvoerslang kan met een andere slang (niet blijgeleverd) worden verlengt. Deze kan worden aangesloten op een afvoer of naar buiten worden geleid. Zorg dat deze slang niet omhoog loopt.

Haal het snoer uit de snoer opslagruimte (nr. 7) en steek de stekker in een geaard stopcontact.

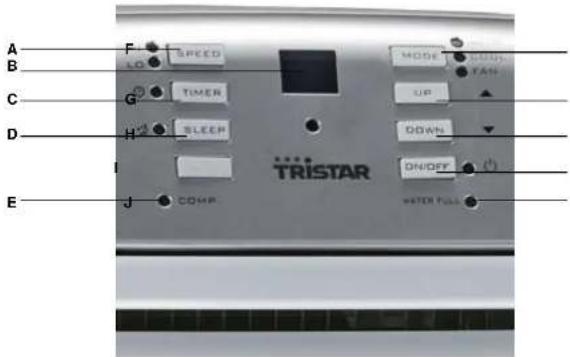

A B C D E F LO SPEED G TIMER H SLEEP I J COMP MODE DOWN TAIN UP DOWN ON/OFF (1) WATER FILL

A Snelheid ventilatie schakelaar F Functieschakelaar

B	Display	G	Temperatuur instelling hoger
C	Timer functie schakelaar	H	Temperatuur instelling lager
D	Slaap functie schakelaar	I	Aan/ult schakelaar
E	Compressor indicatie lampje	J	Waterreservoir vol indicatie lampje

Koelen

Druk op de aan/uit schakelaar (I), het apparaat schakelt in de volgende modus: Koelen met lage fan snelheid en een ingestelde temperatuur van 24°C. Het display (B) geeft de temperatuur aan van de ruimte waar de airco is opgesteld (tussen de 0°C en 50°C). Druk op de functieschakelaar (F) en selecteer de COOL functie, het lampje bij COOL gaat branden. Stel de gewenste temperatuur in met de temperatuur instellings toetsen, toets G voor de temperatuur omhoog in te stellen en toets H om de temperatuur omlaag in te stellen. Op het display verschijnt weer de kamertemperatuur. Indien de ingestelde temperatuur onder de kamertemperatuur komt, slaat de compressor aan en begint het apparaat met koelen. Het compressor indicatielampje (E) gaat branden. Indien de gewenste ingestelde temperatuur bereikt is, blijft de ventilator draalen maar gaat de compressor en het bilbehorende indicatielampje (E) weer uit. Met de snelheid ventilatie schakelaar (A) selecteert u de gewenste fan snelheid.

Fan functie

Druk op de aan/uit schakelaar (I) en vervolgens op de de functieschakelaar (F) en selecteer de FAN functie, het lampje bij FAN gaat branden, druk vervolgens op de aan/uit schakelaar (I). In de FAN functie koelt het apparaat niet, het apparaat is nu te gebruiken als ventilator.

Auto functie

Deze functie is bedoeld om het apparaat tot een bepaalde ingestelde temperatuur alleen als ventilator te gebruiken, als het apparaat boven deze ingestelde temperatuur komt slaat automatisch de airco functie (koelen) aan.

Voorbeeld: Schakel het apparaat aan door op de aan/uit toets (I) te drukken, selecteer de COOL functie met de functieschakelaar (F), stel de temperatuur in op 25°C. Selecteer vervolgens de AUTO functie door op de functieschakelaar (F) te drukken, de lampjes van AUTO en COOL gaan branden. Tot 25°C wor dt de FAN functie uitgevoerd, vanaf 25°C gaat het apparaat koelen. Als deze weer onder de 25°C komt dan wordt de FAN functie weer ingeschakeld. Let op 1 De minimaal instelbare temperatuur in de AUTO functie is 25°C, indien een lagere temperatuur wordt geselecteerd, zal het apparaat toch pas vanaf 25°C de koel functie gaan uitvoeren.

Timer functie

Druk op de timer toets (C) en stel het gewenste aantal uren in, van 1 tot maximaal 24 uren. De timer functie werkt in de koel, fan en auto stand.

Voorbeeld:

• Stel 2 uur in tijdens de uit stand, het apparaat begint 2 uur later met de laatst ingestelde functie.
• Stel 2 uur in, terwijl het apparaat in bedrijf is, het apparaat gaat 2 uur later automatisch uit.

Slaap functie

Druk op de slaap functie toets (D). De ingestelde temperatuur loopt in het eerste en tweede uur met respectievelijk 1°C per uur op. Daarna houd t het apparaat deze ingestelde temperatuur vast. Na 12 uur in de sleep stand slaat het apparaat automatisch uit. Bij het gebruik van de slaap functie schakeit het apparaat automatisch in de lage fan snelheid. De slaap functie werkt alleen Indien het apparaat op koelen is geselecteerd.

Afstandsbediening

Plaats de batterij in de afstandsbediening achter het klepje aan de achterzijde. Richt de afstandsbediening op het apparaat en selecteer de gewenste functies op de afstandsbediening.

K Controle lampje, deze licht op indien de toetsen worden bediend.
L Functie toets, koelen, ventilatie of automatisch.
M Aan/uit toets
N Fan snelheidstoets
O Temperatuur instellingstoets, rechts temperatuur omhoog en links temperatuur naar beneden.
P Slaap functie toets
Q Timer functie toets

De koelcapaciteit van het apparaat is afhankelijk van de volgende factoren:

• Alle ramen en deuren dienen gesloten te zijn, de warme lucht zal anders immers binnen blijven stromen.
• Is de ruimtetemperatuur op de opstellocatie niet extreem hoog, staan er bijvoorbeeld veel warmtebronnen in de ruimte, zoals computers e.d.
• Voldoet de te koelen ruimte aan de afmetingen die geschikt zijn voor dit apparaat? De koelcapacitelt voor de AC-5495 is voor maximaal 70 m3 en de koelcapacitelt voor de AC-5497 is voor maximaal 90 m3.
• Wordt de warmte op een deugdelijke manier naar buiten toe afgevoerd.
• Zorg dat de filters regelmatig worden gereinigd.

Schoonmaken van het apparaat

Verwijder altijd de stekker uit het stopcontact als het apparaat wordt gereinigd. De buitenkant reinigen met een vochtige doek. Gebruik nooit agressieve en schurende schoonmaakmiddelen, een schuurspons of staalwol; dit beschadigt het apparaat. Dompel het apparaat niet onder in water of in een andere vloeistof. Verwijder de filters (nr. 5) uit het apparaat en reinig deze in een lauw warm sopje, laat de filters goed drogen voordat deze worden teruggeplaatst. Schakel het apparaat nooit aan zonder filters. Indien het apparaat na het seizoen wordt opgeborgen, tap dan het condenswater af en plaats het snoer in de snoeropslag ruimte (nr. 7).

Belangrijke veiligheidsvoorschriften

• Lees alle instructies voor gebruik.
• Raak geen hete oppervlakken aan. Gebruik handvatten of knoppen.
• Om u te beschermen tegen een elektrische schok; snoer, stekker of het apparaat niet onderdompelen in water of een andere vloelstof.
• Haal de stekker uit het stopcontact indien het apparaat niet in gebruik is of voor reiniging.

- Laat het apparaat afkoelen alvorens onderdelen te verwijderen of te monteren.

- Het apparaat niet gebruiken met een beschadigd snoer of stekker of indien het toestel beschadigd is op enigerlei wijze.

- Het gebruik van accessoires die niet zijn aanbevolen door de fabrikant van het apparaat kan schade veroorzaken en beëindigt ledere garantie die u heeft.

- Gebruik het apparaat niet buitenshuis of op of in de buurt van directe warmtebronnen.

- Laat geen snoer over de rand van de tafel hangen tegen hete oppervlakken of in contact komen met het apparaat. Plaats het product niet onder of dicht bij de gordijnen, raambekleding enz.

- Dit apparaat is alleen voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.

- Het apparaat moet worden geplaatst op een stabiele, vlakke ondergrond.

- Dit apparaat mag alleen worden gebruikt onder toezicht van volwassenen.

- Dit apparaat is niet bedoeld om gebruikt te worden door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, tenzij zijn onder toezicht staan of aanwijzingen hebben gekregen m.b.t. het gebruik van dlt apparaat door lemand die verantwoordelijk is voor hun veiligheid.

- Om kinderen te beschermen tegen de gevaren van elektrische apparatuur mag u ze nooit zonder toezlicht bij het apparaat laten. Selecteer daarom een plek voor uw apparaat op dusdanige wijze dat kinderen er niet bij kunnen. Zorg er voor dat de kabel niet naar beneden hangt.

BEWAAR DEZE INSTRUCTIES VOOR LATERE RAADPLEGING

Garantievoorwaarden en service

- Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat zijn wij niet aansprakelijk

- Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften zijn wij niet aansprakelijk. In dergelijke gevallen vervalt elke aanspraak op garantie.

- Anders dan het schoonmaken, zoals genoemd in deze handleiding, is aan dit apparaat geen ander onderhoud noodzakelijk.

- Indien er reparaties moeten worden uitgevoerd, mag dit uitsluitend door een geautoriseerd bedrijf gebeuren.

• Dit apparaat is alleen bedoeld voor HUISHOUDELIJK gebruik en niet voor commercieel of industrieel gebruik.
• Het product mag niet worden gewijzigd of veranderd.
• Indien zich problemen zouden voordoen gedurende 2 jaar na aankoopdatum, welke gedekt zijn door de fabrieksgarantie, zal TRISTAR het apparaat repareren of vervangen.
• Uitsluitend materiaal- en/of fabricagefouten zijn voorbegrepen in deze garantie. TRISTAR is niet verantwoordelijk voor schade:
  1) Ten gevolge van een val of ongeluk
  2) Indien het apparaat technisch is gewijzigd door gebruiker of derden.
  3) Door oneigenlijk gebruik van het apparaat.
  4) Door normale gebruiksslijtage.
• Door eventuele reparatie wordt de oorspronkelijke garantieperiode van 2 jaar niet verlengd. Deze garantie is slechts geldig op Europees grondgebied. Deze garantie heeft de gebruikersrechten volgens Europese richtlijn 1944/44CE niet op.
• Voor vragen of klachten kunt zich melden bij uw verkooppunt.
• Bewaar altijd uw aankoopbewijs, zonder dit aankoopbewijs kunt u geen aanspraak maken op enige vorm van garantie.

Aanwijzingen ter bescherming van het milieu

Dit product mag aan het einde van zijn levensduur niet bij het normale huisafval worden gedeponeerd, maar dient bij een speciaal inzamelpunt voor het hergebruik van elektrische en elektronische apparaten te worden aangeboden. Het symbool op artikel, gebruiksaanwijzing en verpakking attendeert u hier op. De gebruikte grondstoffen zijn geschikt voor hergebruik. Met het hergebruik van gebruikte apparaten of grondstoffen levert u een belangrijke bijdrage voor de bescherming van ons milieu. Informeer bij uw lokale overheid naar het bedoelde inzamelpunt.

Verpakking

Het verpakkingsmateriaal is 100% recyclebaar, lever het verpakkingsmateriaal gescheiden in.

Product

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG Inzake Afgedankte elektrische en elektronische apparaten(AEEA). Door ervoor te zorgen dat dit product op de juiste manier als alval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen.

EG-conformiteitsverklaring

Dit apparaat is ontworpen om in contact te komen met levensmiddelen en is ontworpen in overeenstemming met de EG-richtlijn 89/109/EEC Dit apparaat is ontworpen, vervaardigd en in de handel gebracht in overeenstemming met: de veiligheidsdoeleinden van de "laagspanningsrichtlijn"nr. 2006/95/EC, de beschermingsvoorschriften van de EMC-richtlijn 2004/108/EC "Electromagnetische compatibilitelt" en de verelste van richtlijn 93/68/EG.
