MODE D'EMPLOI DOS-180C ALECTO

Ce système d'observation en couleurs vous offre de la sécurité et confort pendant beaucoup d'années.

Le DOS-180C est facile à installer dans presque chaque endroit où vous avez besoin de gardiennage audio/vidéo. Lisez bien ce manuel d'utilisation avant d'utiliser ce système. Gardez bien ce manuel pour pouvoir le consulter après.

CARACTERISTIQUES

• Système d'observation en couleur complètement sans fi l
• Facile à installer et à manipuler
• Compact, léger et multifonctionnel
• Système électronique fiable et stable pour la meilleure qualité d'image
• Moniteur en couleur
• Besoin d'une illumination minimale à l'aide d'un éclairage de nuit infrarouge
• Envoyer un signal vidéo externe, p.e. joueur DVD

L'Alecto DOS-180C répond aux conditions et équipements essentiels décrits dans les directives européens 1999/5/EC.

La déclaration de conformité est disponible sur le website www.alecto.info

Il ne vous faut pas de permis pour utiliser ce système. Le système peut être utilisé librement dans chaque situation domestique. Pourtant, on ne peut pas vous garantir soit une transmission de signal sans interruption soit un canal libre.

Lisez bien les mesures de précaution avant l'installation ou l'usage du système :

• N'adressez la caméra pas vers une source de lumière.
• Ne branchez pas le moniteur et la caméra que sur les adaptateurs livrés :
• Les adaptateurs, le moniteur et la caméra seront échauffés pendant l'usage.
  Assurez-vous d'un bon écoulement de la chaleur et ne couvrez jamais les trous de ventilation des adaptateurs, du moniteur ou de la caméra.

FONCTIONS

Moniteur (des. 1) :

1. ON/OFF & VOLUME : interrupteur marche/arrêt et régulateur de volume pour le son de la caméra
2. OFF / ON LCD : interrupteur marche/arrêt pour désactiver le moniteur; le son reste
3. CHANNEL : touche de sélection du canal
4. INDICATION SCAN: indication pour la fonction scan canal
5. POWER LED : indication que la caméra est activée (vert), ce led deviendra rouge quand les piles sont presque vides
6. 9V DC : branchement pour l'adaptateur 9 V DC/500mA
7. AV OUTPUT : sortie audio-vidéo pour enregistrement ou branchement sur la télévision
8. Canal LED's : indication du canal choisi
9. BRIGHTNESS : régulation + ou - pour instituer la clarté de l'écran

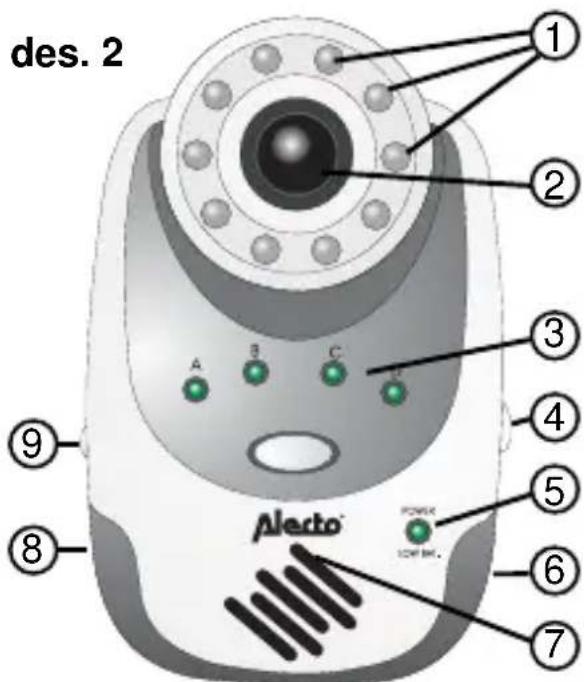

Caméra (des.2) :

1. LED's INFRAROUGE : pour éclairer des objets noirs devant la caméra
2. Lentille INFRAROUGE : assure une image claire
3. LED's CANAL : indication du canal choisi
4. ON/OFF : interrupteur marche/arrêt de la caméra
5. POWER LED : indication que la caméra est activée (vert), ce led deviendra rouge quand les piles seront presque vides
6. 9V DC : branchement adaptateur 9 V DC/300 mA
7. MIC : microphone incorporé
8. AV-INPUT : entrée pour signal audio/vidéo
9. AV-AUTO-CAMERA : interrupteur d'institution pour la fonction « usage AV » « enchaîner automatiquement entre AV et caméra » ou «usage Caméra »

des. 1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ A E S C D BCM POMES ADN M. Aledo

moniteur

des. 2 1 2 3 4 5 6 7 8 9 Alecto POWER COM BIM.

caméra

INSTALLATION

Moniteur :

1. Branchez l'adaptateur (9V DC 500mA) sur le moniteur et mettez l'adaptateur dans une prise de 230 Volt.

Pendant l'usage mobil, le moniteur peut être alimenté par 6 piles, format AA (penlite). Mettez des piles normales ou rechargeables à votre choix.

Attention : les piles rechargeables ne seront pas rechargées par le moniteur mais dans un chargeur séparé. Les piles ne sont pas fournies.

1. Les sorties AV peuvent être branchées avec le cordon AV livré sur la télévision, un moniteur ou un vidéo si désiré.
2. Activez le moniteur à l'aide du régulateur ON/OFF & volume.
3. Sélectionnez un canal libre (A, B, C ou D).

Caméra :

1. Branchez l'adaptateur (9V DC 300mA) sur la caméra et mettez l'adaptateur dans la prise de 230 Volt.

Pendant l'usage mobil, le moniteur peut être alimenté par 4 piles, format AA (penlite). Mettez des piles normales ou rechargeables à votre choix.

Attention : les piles rechargeables ne seront pas rechargées par le moniteur mais dans un chargeur séparé. Les piles ne sont pas fournies.

1. Activez la caméra en mettant le régulateur ON/OFF dans la position ON.
2. Mettez le régulateur « AV-AUTO-CAMERA » dans la position « CAMERA ».
3. Sélectionnez le même canal comme le moniteur avec l'interrupteur « CHANNEL » : canal (A, B, C ou D).

Si le canal choisi avec le poussoir « CANAL » est interrompu, choisissez alors un autre canal sans interruption. Faites attention que la caméra et le moniteur seront sélectionnés sur le même canal.

SERVIR

Fonction activation de la parole :

Il est possible d'activer la caméra de manière automatiquement s'il y aura un bruit d'entourage auprès de la caméra dans la position « AUTO ». Alors, dans l'état de pause, vous distinguerez le signal AV sur l'écran (voir page 13), en cas d'un bruit d'entourage vous distinguerez l'image de la caméra.

LED's infrarouge :

Il se trouve des LED's infrarouges sur la caméra autour de la lentille. Ils servent à l'éclairage dans le noir. Ces LED's allumeront automatiquement quand il devient noir. L'image affichée sur le moniteur sera en blanc/noir. L'infrarouge n'est pas détectable par nos yeux, donc l'endroit ou la caméra se trouve restera noir. Les LED's peuvent éclairer des objets jusqu'à une distance de 2 mètres au maximum.

MONITEUR

Régulation du volume :

Tournez le bouton « ON/OFF & VOLUME » pour régler le volume.

Interrupteur écran:

Mettez l'interrupteur « LCD » sur « ON » pour utiliser l'image LCD. Pendant l'usage sans image, mettez cet interrupteur sur « OFF ».

Fonction scan :

Si vous désirez observer plusieurs caméras, instituez alors le mode AUTO avez le poussoir « CHANNEL ». Les canaux A jusqu'à D seront affichés avec une pause de 5 secondes. Assurez-vous que les caméras ont été mises sur des canaux différents. Les caméras sur le même canal s'interféreront. Appuyez quelques fois sur la touche « CHANNEL » pour activer la fonction scan jusqu'à la petite lumière « SCAN » s'allume.

Brightness :

Il est possible de régler l'intensité de lumière du moniteur avec la régulation brightness.

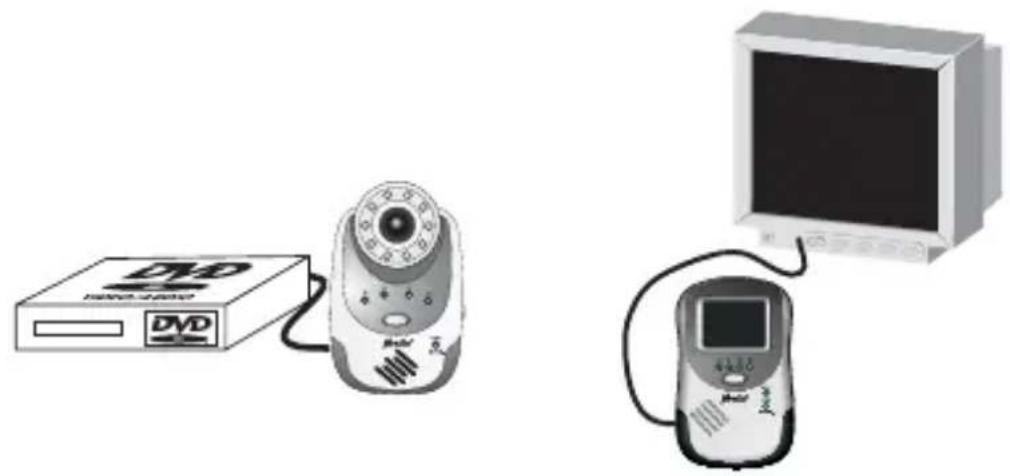

ENVOYER SIGNAL VIDEO A L'AIDE DU DOS-180C

Entrée AV sur la caméra :

Il est possible d'envoyer des signaux vidéo externes à l'aide du cordon AV livré. Branchez par exemple un joueur DVD sur la caméra. Mettez l'interrupteur « AV AUTO CAMERA » dans la position « AV ». Il est maintenant possible de regarder le DVD joué sur le moniteur. Le son sera seulement envoyé quand il y aura une image. Il n'est pas possible d'envoyer uniquement le son.

Sortie AV sur la caméra :

Cette sortie vous permettra de jouer le signal reçu sur une grande télévision ou d'enregistrer les signaux avec un magnétoscope. Un cordon AV supplémentaire vous permettra d'envoyer le signal de par exemple un joueur DVD et de le jouer sur un grand moniteur ou télévision. Le son sera envoyé de manière mono (un cordon AV supplémentaire peut être ordonné chez Alecto Service au [phone]).

- Nettoyez le moniteur et la caméra seulement avec un torchon humide

- N'utilisez jamais des solvants chimiques agressifs ou des produits de nettoyage agressifs pour le nettoyage

- Ne mettez pas le moniteur à côté d'un ardent (par exemple un haut-parleur). L'image se déformera. L'emplacement de la caméra et/ou du moniteur dans un champ électromagnétique de par exemple un émetteur peut mener à une perte de qualité de l'image et/ou de son.

- Ne mettez pas le moniteur et/ou la caméra auprès de l'appareillage sensible électronique et pas dans le soleil.

- Le moniteur et/ou la caméra ont été dessinés pour l'usage à l'intérieur. L'humidité endommagera l'électronique.

- Utilisez ce système seulement dans des circonstances d'entourage normales (température, humidité etc.) Des circonstances extrêmes abrégeront la vie de l'électronique.

- Quand ce produit est remplacé, donnez-le à votre fournisseur. Il assurera un traitement bon pour l'environnement.

BON DE GARANTIE

Nom: Attachez ici votre bon

Adresse: de caisse ou d'achat

Code postal:

Domicile:

Téléphone:

Vous avez une garantie de 12 MOIS après la date d'achat sur l'Alecto

DOS-180C. Nous vous assurons pendant cette période une réparation gratuite des défauts causés par des défauts de construction ou de matériaux. Cela au jugement de l'importateur.

COMMENT AGIR:

Si vous constatez un défaut, il faut d'abord consulter le mode d'emploi. Si cela ne vous sert à rien, il faut consulter le fournisseur de ce babyphone avec une description nette de votre réclamation.

Celui-ci prendra l'appareil avec ce bon de garantie et le bon d'achat daté et assurera une réparation rapide ou un envoi à l'importateur.

LA GARANTIE ÉCHOIT:

En cas d'une utilisation incompétente, d'un raccordement fautif, des piles qui fuirent et/ou mal placées, d'une utilisation des pièces détachées ou des accessoires pas originaux et en cas de négligence ou des défauts causés par humidité, incendie, inondation, foudre et catastrophes naturelles.

En cas de modifications illégales et/ou réparations par tiers. En cas de transport fautif de l'appareil sans emballage approprié ou dans le cas où l'appareil n'est pas accompagné de ce bon de garantie et le bon d'achat.

Toute autre responsabilité notamment aux conséquences éventuelles est exclue.

Service Help

Alecto®

[phone]
