Producttype	Babyfoon
Merk	Alecto
Model	DOS-180C
Technologie	Draadloos kleur
Scherm	LCD-kleurenmonitor
Nachtzicht	Infrarood-LED, bereik tot 2 meter
Voeding monitor	Adapter 9V DC 500mA of 6 AA-batterijen (niet meegeleverd)
Voeding camera	Adapter 9V DC 300mA of 4 AA-batterijen (niet meegeleverd)
Aantal kanalen	4 kanalen (A, B, C, D)
Scannfunctie	Ja, automatisch scannen van kanalen elke 5 seconden
Helderheidsregeling	Ja, +/- draaiknop
Volumeregeling	Ja, aan/uit- & volumeknop
AV-uitgang	Ja, voor opname of tv-aansluiting
AV-ingang (camera)	Ja, voor extern signaal (bijv. dvd-speler)
Stemactivering	Ja, AUTO-modus activeert scherm bij geluid
Onderhoud	Reinigen met een vochtige doek, geen oplosmiddelen
Voorzorgsmaatregelen	Niet blootstellen aan vocht, magnetische velden, warmtebronnen
Garantie	12 maanden

Veelgestelde vragen - DOS-180C ALECTO

Hoe installeer ik de babyfoon Alecto DOS-180C?

Sluit de adapter 9V DC 500 mA aan op de monitor en de camera op de adapter 9V DC 300 mA, sluit de adapters vervolgens aan op een 230V-stopcontact. U kunt ook AA-batterijen gebruiken (niet meegeleverd). Zet de apparaten aan en selecteer hetzelfde kanaal (A, B, C of D) op beide eenheden.

Hoe verander ik het kanaal op de DOS-180C?

Druk op de monitor meerdere keren op de CHANNEL-knop totdat het lampje van het gewenste kanaal gaat branden. Gebruik op de camera de CHANNEL-schakelaar om hetzelfde kanaal te selecteren. Zorg ervoor dat beide op hetzelfde kanaal staan voor een correcte overdracht.

Hoe werkt het nachtzicht?

De camera is uitgerust met infrarood-LED's rond de lens. Bij weinig omgevingslicht gaan de LED's automatisch aan om objecten tot 2 meter te verlichten. Het beeld op de monitor wordt dan zwart-wit. De LED's zijn niet zichtbaar met het blote oog.

Kan ik oplaadbare batterijen gebruiken?

Ja, u kunt oplaadbare AA-batterijen gebruiken. Let op: ze worden niet opgeladen in de monitor of camera; gebruik een externe oplader. Batterijen zijn niet meegeleverd.

Hoe activeer ik de scanfunctie?

Druk meerdere keren op de CHANNEL-knop van de monitor tot het SCAN-lampje gaat branden. De monitor toont dan afwisselend de kanalen A tot D elke 5 seconden. Zorg ervoor dat elke camera op een ander kanaal staat.

Kan ik een dvd-speler aansluiten op de camera?

Ja, sluit de dvd-speler aan op de AV-ingang van de camera met de meegeleverde AV-kabel. Zet de schakelaar AV AUTO CAMERA op AV. Het videosignaal wordt dan naar de monitor verzonden. Het geluid wordt alleen met beeld verzonden.

Hoe reinig ik de monitor en de camera?

Gebruik een vochtige doek om de apparaten te reinigen. Gebruik nooit agressieve chemische oplosmiddelen of schurende reinigingsmiddelen. Vermijd overmatig vocht.

Wat te doen als het beeld slecht is of er storing is?

Controleer of de monitor en camera op hetzelfde kanaal staan. Houd de apparaten uit de buurt van bronnen van elektromagnetische interferentie (luidsprekers, zenders). Zorg ervoor dat de camera niet rechtstreeks op een lichtbron is gericht.

Wat is het bereik van de monitor?

Het bereik is niet gespecificeerd, maar gebruik het systeem in een thuisomgeving. Obstakels zoals muren kunnen het bereik verminderen. Plaats de monitor en camera op een redelijke afstand met niet te veel obstakels voor een betere ontvangst.

Hoe gebruik ik de AV-uitgang van de monitor?

Sluit een AV-kabel (niet meegeleverd) aan van de AV OUTPUT-uitgang van de monitor op een televisie of videorecorder. U kunt het signaal zo bekijken of opnemen. Het geluid wordt in mono verzonden.

GEBRUIKSAANWIJZING DOS-180C ALECTO

GEBRUIKSAANWIJZING MODE D'EMPLOI

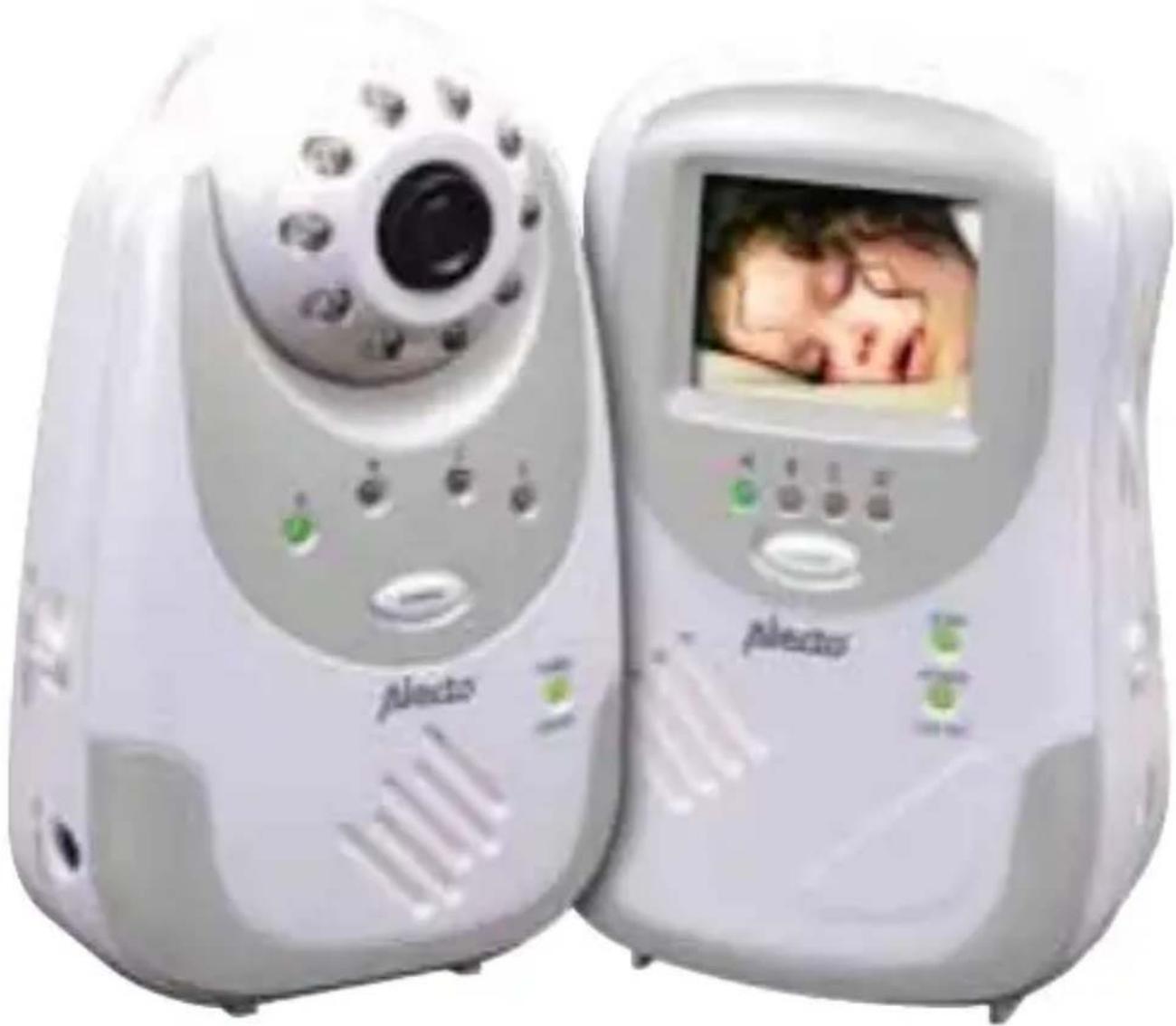

Dit kleuren observatiesysteem biedt u extra veiligheid en gemak voor vele jaren. De DOS-180C is eenvoudig te installeren in bijna iedere omgeving waar u audio-/video-bewaking nodig heeft. Lees vóór het gebruik van dit systeem deze gebruiksaanwijzing goed door. Bewaar deze handleiding om deze later nog eens te kunnen raadplegen.

KENMERKEN

• geheel draadloos kleuren observatiesysteem
• eenvoudig te installeren en te bedienen
• compact, lichtgewicht, en veelzijdig.
• betrouwbaar en stabiel elektronisch systeem voor de beste beeldkwaliteit
• kleuren monitor
• minimale verlichting vereist dmv infrarood nachtverlichting
• oversturen van externe videobron, bv DVD-speler.

De Alecto DOS-180C voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 1999/5/EC. De verklaring van conformiteit is beschikbaar op de website www.alecto.info

Voor het gebruik van dit systeem heeft u geen vergunning nodig. Het systeem kan vrij in een huishoudelijke situatie toegepast worden. Er kan echter geen garantie worden gegeven dat te allen tijde een storingsvrije signaaloverdracht mogelijk is cq dat een kanaal vrij is.

Lees voor het installeren of gebruiken van het systeem eerst zorgvuldig de volgende voorzorgsmaatregelen door:

• De camera niet direct op een lichtbron richten.
• De monitor en camera alleen aansluiten op de meegeleverde voedings-adapters:
• Tijdens gebruik worden de voedingsadapters, monitor en camera warm. Zorg voor een natuurlijke afvloeiing van deze warmte en dek nooit de ventilatieopeningen van de adapters, monitor en camera af.

FUNCTIES

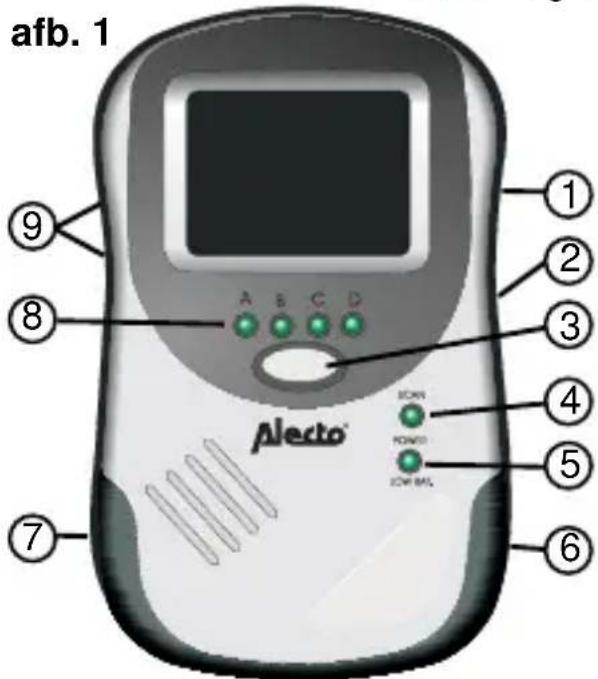

Monitor (afb.1):

1 ON/OFF&VOLUME: aan/uit schakelaar en volumeregelaar voor het geluid van de camera.
2 OFF ON LCD: aan/uit schakelaar om het beeldscherm uit te schakelen; het geluid blijft werken.
3 CHANNEL: kanaalselectie toets.
4 SCAN INDICATIE: indicatie voor de functie kanaal scan.
5 POWER LED: indicatie dat de camera aan staat (groen), als deze led rood wordt zijn de batterijen bijna leeg.
6 9V DC: aansluiting voor de voedingsadapter 9 V DC/500mA.
7 AV OUTPUT: audio- en video uitgang voor opname of aansluiting op een televisie.
8 Kanaal-LED's: indicatie van het ingestelde kanaal.
9 BRIGHTNESS: + of - regeling om de helderheid van het display in te stellen.

Camera (afb.2):

1 INFRAROOD LED's: voor het verlichten van donkere objecten die zich vlak voor de camera bevinden.
2 CAMERA-lens: zorgt voor een scherp beeld.
3 KANAAL-LED's: indicatie van het ingestelde kanaal.
4 On/Off: aan/uit schakelaar van de camera.
5 POWER LED: indicatie dat de camera aan staat (groen), als deze led rood wordt zijn de batterijen bijna leeg.
6 9V DC: adapter aansluiting 9V DC/300mA.
7 MIC: ingebouwde microfoon.
8 AV-INPUT: ingang voor audio/video signaal.
9 AV-AUTO-CAMERA: instelschakelaar voor de functie "AV-gebruik", "automatische schakelen tussen AV en Camera" of "Camera gebruik".

monitor

camera

INSTALLATIE

Monitor:

1. Sluit de adapter 9V DC 500mA aan op de monitor en doe de adapter in een 230V wandcontactdoos.

Bij mobiel gebruik kan de monitor gevoed worden door 6 batterijen, formaat AA (penlite). Plaats naar keuze normale of oplaadbare batterijen. Let op: oplaadbare batterijen worden niet opgeladen via de monitor maar dient u in een aparte lader op te laden; batterijen worden niet meegeleverd.

1. De AV-output kunt u desgewenst aansluiten met de meegeleverde AV-kabel op een televisie, monitor of videorecorder.
2. Schakel de monitor in door middel van de ON/OFF & volume knop.
3. Selecteer een vrij kanaal (A, B, C of D).

Camera:

1. Sluit de adapter 9V DC 300mA aan op de camera en doe de adapter in een 230 Volt wandcontactdoos.

Bij mobiel gebruik kan de monitor gevoed worden door 4 batterijen, formaat AA (penlite). Plaats naar keuze normale of oplaadbare batterijen. Let op: oplaadbare batterijen worden niet opgeladen via de camera maar dient u in een aparte lader op te laden; batterijen worden niet meegeleverd.

1. Schakel de camera in door de ON/OFF schakelaar op ON te zetten.
2. Zet de "AV-AUTO-CAMERA" schakelaar op de stand "CAMERA"
3. Selecteer met de schakelaar "CHANNEL" hetzelfde kanaal als de monitor: kanaal (A, B, C of D).

Indien het met de "CHANNEL" drukknop geselecteerde kanaal gestoord wordt, kies dan een ander, storingsvrij kanaal. Let erop dat de camera en de monitor op hetzelfde kanaal worden geselecteerd.

BEDIENEN

Spraak activeringsfunctie:

Op de stand "AUTO" (dmv de "AV-AUTO-CAMERA" schakelaar) is het mogelijk om de camera automatisch te laten aangaan als er omgevingsgeluid bij de camera is. In rustsituatie ziet u dan het AV-signaal op de monitor (zie hiervboor de volgende pagina); bij omgevingsgeluid ziet u het beeld van de camera.

Infrarood LED'S:

Op de camera zitten rondom de lens infrarood LED's. Deze dienen voor verlichting in het donker. Deze LED's zullen als het donker wordt automatisch aan-gaan. Het beeld dat u ziet op de monitor zal in zwart/wit worden weergegeven. Infrarood is door ons oog niet waarneembaar, dus de ruimte waar de camera staat blijft onverlicht. De LED's kunnen objecten tot maximaal 2 meter verlichten.

MONITOR

Volumeregeling:

Draai aan de "ON/OFF & VOLUME" knop om het volume te regelen.

Beeldscherm schakelaar:

Zet de "LCD" schakelaar op "ON" om gebruik te maken van het LCD-beeld. Bij gebruik zonder beeld deze schakelaar op "OFF" zetten.

Scanfunctie:

In het geval u meerdere camera's wilt observeren, kunt u met de "CHANNEL" drukknop de mode AUTO instellen. Met tussenpozen van ongeveer 5 seconden worden de kanalen A t/m D weergegeven. Zorg dat de gebruikte camera's op verschillende kanalen staan ingesteld. Camera's op hetzelfde kanaal zullen elkaar storen. Om de scanfunctie te activeren drukt u enkele malen op de "CHANNEL" toets totdat het lampje "SCAN" gaat branden.

Brightness:

Met de brightness regeling kan de licht-intensiteit van de monitor worden gere- geld.

VIDEO SIGNAAL VERZENDEN MBV DE DOS-180C

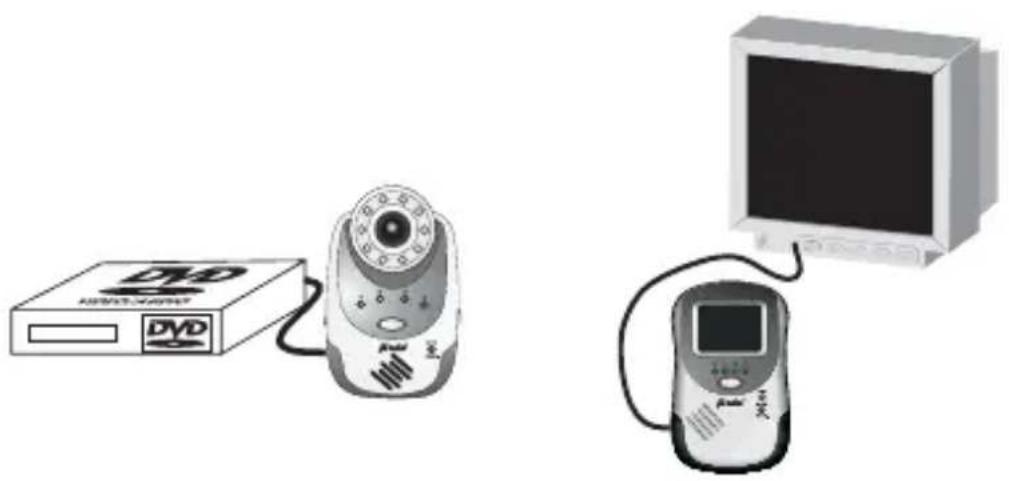

AV-input op de camera:

Met de meegeleverde AV-kabel is het mogelijk om externe videosignalen te versturen. Sluit bv. een DVD-speler aan op de camera. Zet de schakelaar "AV-AUTO-CAMERA" op de stand "AV". Op de monitor kunt u nu de afgespeelde DVD bekijken. Het geluid wordt alleen verzonden als er ook beeld aanwezig is. Alleen geluid overzenden is niet mogelijk.

AV-output op de monitor:

Via deze uitgang is het mogelijk om het ontvangen signaal te laten afspelen op een grote televisie of het signaal op te nemen met een video-recorder. Met een extra AV-kabel is het mogelijk om signaal van bv een DVD-speler te verzenden en dan op een grote monitor of televisie af te spelen.

Het geluid wordt in mono verzonden (een extra AV-kabel is te bestellen bij de Alecto Service dienst op telefoonnummer [phone].

- Maak de monitor en de camera alleen schoon met een licht vochtige doek.

- Gebruik nooit agressieve chemische oplosmiddelen of agressieve schoonmaakmiddelen voor het schoonmaken.

- Plaats de monitor niet direct naast een magneet (bijvoorbeeld een luid-spreker). Het beeld zal kromtrekken. Ook de plaatsing van de camera en/of monitor in een electro magnetisch veld van bijvoorbeeld een zender kan kwaliteitsverlies van het beeld en / of geluid tot gevolg hebben.

- Plaats de monitor en/of camera niet dicht bij gevoelige elektronische apparatuur en niet in direct zonlicht.

- De monitor en/of camera is voor binnenshuis gebruik ontworpen. Vocht zal de elektronica beschadigen.

- Gebruik dit systeem alleen onder normale omgevingsomstandigheden (temperatuur, vochtigheid, en dergelijke). Extreme omstandigheden zullen de levensduur van de elektronica verkorten.

- Wordt dit product vervangen, lever dit dan in bij uw leverancier. Zij zorgen voor een milieuvriendelijke verwerking.

GARANTIEBEWIJS

Naam:

Adres:

Postcode:

Plaats:

Telefoon:

Serienummer:

Bewaar

kassa-

bon

hi

of

Op de Alecto DOS-180C heeft u een garantie van 12 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze babyfoon Bij een defect kunt u de babyfoon, voorzien van een duidelijke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren. Deze zal voor spoedige reparatie, resp. verzending naar de importeur zorgdragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaats- te batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.
