Merci d'avoir choisi un produit Indesit, fiable et facile à utiliser. Pour apprendre à bien connaître votre appareil, à l'utiliser et à le conserver longtemps, lisez attentivement cette notice avant toute utilisation car elle contient des instructions très importantes concernant sa sécurité d'installation, d'usage et d'entretien. Conservez avec soin cette brochure pour toute consultation ultérieure. Merci.

Vu de près

A. Tableau de bord

B. Lèchefrite ou plateau de cuisson

C. Grille du four

D. Plaque électrique

E. Sélecteur de fonctions

F.Manettes plaques électriques

G. Voyant fonctionnement plaques électriques

H. Crémaillères pour lèchefrites et grilles

I. Voyant de fonctionnement du four (n'existe que sur certains modèles) - Quand il est allumé il indique la montée en température jusqu'à la température sélectionnée.

D A C H B D

Mode d'emploi

Pour sélectionner les différentes fonctions du four, servez-vous des dispositifs de commande de son tableau de bord.

Attention : Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une demi-heure en réglant la température à son maximum. Ouvrez ensuite la porte et ventilez la pièce. L'odeur qui se dégage parfois pendant cette opération est due à l'évaporation des produits utilisés pour protéger le four pendant le laps de temps qui s'écoule entre la fabrication et l'installation du produit.

Attention : Installez la lèchefrite sur le premier gradin du bas pour recueillir les graisses et les jus uniquement en cas de cuissons au gril ou au tournebroche (ce dernier n'est présent que sur certains modèles). Pour les autres modes de cuisson n'utilisez jamais le gradin du bas et ne posez jamais d'objets à même la sole du four, vous risqueriez d'abîmer l'émail. Enfournez toujours vos plats de cuisson (plats pyrex, papier alu, etc. etc.) sur la grille fournie avec l'appareil et montée dans les gradins de la crémaillère à l'intérieur de l'enceinte du four.

La manette du four (E)

Ce dispositif vous permet de sélectionner les différentes fonctions du four et de choisir, suivant les aliments, la température de cuisson la plus appropriée parmi celles qui sont indiquées sur la manette (comprises entre 60°C

et 240°C). Tournez la manette dans le sens des aiguilles d'une montre, la lampe du four s'allume _A , et les éléments chauffants sole et voûte se mettent en marche (résistances électriques), vous pouvez alors choisir parmi les températures indiquées ci-dessous, celle qui convient le mieux à la cuisson des aliments (Four Statique). Il vous suffit pour cela d'amener la valeur désirée en face du repère fixe situé sur le tableau de bord.

60	•	100	•	140	•	180	•	220	Max
	80		120		160		200		240

La température est automatiquement atteinte et maintenue par le thermostat commandé par la manette.

Position Résistance Supérieure

Tournez la manette dans cette position pour allumer la lumière du four et brancher l'élément chauffant supérieur.

Eclairage du four

Pour l'allumer, amenez le bouton "E" en face du symbole

La lampe s'allume et reste allumée chaque fois qu'une résistance électrique du four se met en marche.

Manettes de commande des plaques électriques du plan de cuisson (F)

Les cuisinières peuvent monter des plaques électriques normales, rapides et automatiques combinées entre elles (les plaques rapides se distinguent des autres à leur pastille rouge, les plaques automatiques à la présence d'un plateau aluminium circulaire).

Pour éviter toute déperdition de chaleur et ne pas endommager les plaques, il est conseillé d'utiliser des casseroles à fond plat dont le diamètre n'est pas plus petit que celui de la plaque.

Dans le tableau suivant, vous trouverez les correspondances entre les positions indiquées sur les manettes et l'utilisation pour laquelle les plaques sont conseillées.

Position Plaque normale ou rapide
0	Eteint
1 Cuisson de légumes verts, poissons
2	Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone
4	Rôtir (moyen)
5	Rôtir (fort)
6	Rissoler ou rejoindre l'ébullition en peu de temps

Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.

Voyant fonctionnement plaques électriques (G)

Il s'allume chaque fois qu'une résistance électrique du plan de cuisson se met en marche.

Utilisation du plan de cuisson

Pour obtenir des résultats optimums de votre plan de cuisson, suivez certaines règles fondamentales au moment de préparer ou de cuire les aliments.

• N'utilisez que des casseroles à fond plat pour qu'elles adhèrent bien à la zone de cuisson.

- Utilisez des casseroles dont le diamètre couvre entièrement la plaque de cuisson pour utiliser à plein toute la chaleur disponible.

- Veillez à ce que le dessous des casseroles soit bien sec et propre pour garantir un bon contact avec les plaques et la longévité de ces dernières et de vos casseroles.

Comment le garder en forme

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Pour prolonger la durée de vie de votre appareil, net-toyez-le fréquemment, en n'oubliant pas que:

• pour le nettoyage, ne pas utiliser d'appareils à vapeur
• les parties extérieures émaillées ou inox doivent être lavées à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs qui pourraient les abîmer. L'acier inox peut se tacher. Si les taches sont difficiles à enlever, utilisez des produits spéciaux que vous trouverez dans le commerce. Il est conseillé de rincer abondamment et d'essuyer après le nettoyage.
• l'intérieur du four doit être nettoyé, de préférence après chaque usage, quand il est encore tiède avec de l'eau chaude et du détergent, en rinçant et en essuyant ensuite soigneusement avec un chiffon doux. Evitez d'utiliser des produits abrasifs (des poudres par exemple), des éponges récurantes ou des acides (détartrants par ex.) qui pourraient abîmer l'émail. En cas d'incrustations particulièrement difficiles à enlever, utilisez un nettoyant spécial four en suivant à la lettre les instructions indiquées sur l'emballage.
• si la durée d'utilisation du four se prolonge, de la buée peut se former. Essuyez-la avec un chiffon doux.
• un joint en caoutchouc placé sur l'ouverture du four assure son bon fonctionnement. Contrôlez par conséquent périodiquement l'état de ce joint. Au besoin, nettoyez-le en évitant d'utiliser des produits ou des objets abrasifs. S'il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile. Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.
• ne tapissez jamais la sole du four de papier aluminium car l'accumulation de chaleur qui s'en suivrait pourrait compromettre la cuisson et détériorer l'émail.
• nettoyez la vitre de la porte du four à l'aide de produits et d'éponges non abrasifs et séchez avec un chiffon doux.

Dépose de la porte du four

Pour nettoyer plus à fond, vous pouvez déposer la porte du four. Procédez comme suit :

• ouvrez la porte complètement ;
• soulevez et faites pivoter les leviers situés sur les deux charnières ;
• saisissez la porte par les côtés extérieurs, refermez-la lentement mais pas complètement ;
• tirez-la vers vous en la sortant de son logement;

Remontez la porte en refaisant en sens inverse les opérations indiquées ci-dessus.

Remplacement de la lampe à l'intérieur de l'enceinte du four

• Déconnectez l'appareil à l'aide de l'interrupteur omnipolaire reliant le four à l'installation électrique ou bien débranchez la fiche, si elle est accessible;
• Dévissez le couvercle en verre de la douille;

• Dévissez l'ampoule, remplacez-la par une ampoule résistant à des températures élevées (300°C) et ayant les caractéristiques suivantes:

• Tension 230/240 V

• Puissance 25W
• Culot E14

- Remontez le couvercle en verre et connectez l'appareil.

Conseils utiles pour la cuisson

Pour cuire au four, n'utilisez qu'une seule lèchefrite ou grille à la fois. Placez-la sur les gradins du bas ou du haut selon que la cuisson exige plus de chaleur provenant de la voûte ou de la sole.

Préchauffage

Quand un préchauffage est nécessaire, en gros chaque fois que vous devez enfourner des pâtes levées, vous pouvez utiliser la fonction «four statique» qui permet d'obtenir une montée en température rapide. Attendez que l'extinction du voyant rouge «I» vous signale que le préchauffage est terminé pour sélectionner la fonction de cuisson la plus indiquée.

Cuisson du poisson et de la viande

Pour les viandes blanches, les volailles et le poisson utilisez des températures entre 180°C et 200 °C.

Pour rissoler les viandes rouges à l'extérieur et les garder juteuses à l'intérieur, sélectionnez au départ une température élevée (200-220°C) pendant un bref laps de temps puis diminuez-la par la suite.

En général, plus votre rôti est gros, plus vous devez choisir une température basse et prolonger la durée de cuisson. Placez la viande au milieu de la grille et placez la lèchefrite en dessous pour recueillir les graisses.

Enfournez la grille de manière à ce que la viande se trouve au centre du four. Si vous voulez plus de chaleur en dessous, choisissez les gradins les plus bas. Pour obtenir des rôtis savoureux (canard et gibier notamment), bardez votre viande de lard ou de petit salé en faisant en sorte qu'ils se trouvent sur le dessus de la viande quand vous l'enfournez.

Cuisson de la pâtisserie

Préchauffez toujours votre four avant d'enfourner vos gâteaux et n'ouvrez pas la porte pendant leur cuisson pour éviter qu'ils ne s'affaissent. En général :

Pâtisserie trop sèche

La prochaine fois programmez une température de 10°C supérieure et réduisez le temps de cuisson.

Le gâteau s'affaisse

Utilisez moins de liquide ou baissez la température de 10°C.

Gâteau foncé sur le dessus

Enfournez-le à un niveau plus bas, choisissez une température plus basse et prolongez la cuisson

Bonne cuisson extérieure, mais intérieur collant

Utilisez moins de liquide, abaissez la température, augmentez le temps de cuisson.

Le gâteau ne se démoule pas

Beurrez bien votre moule et farinez-le un peu ou bien utilisez du papier sulfurisé.

Utilisation du gril

Utilisez la fonction “gril” en plaçant vos aliments au milieu de la grille (placée au 3ème ou au 4ème niveau en partant du bas) car seule la partie centrale de la résistance du haut est allumée.

Placez la lèchefrite fournie avec l'appareil sur le premier niveau en partant du bas pour recueillir les graisses et les jus.

Quand vous utilisez cette fonction, n'oubliez pas de régler votre thermostat sur le maximum. Ceci ne vous empêche toutefois pas d'utiliser des températures plus basses que vous sélectionnerez à l'aide du bouton du thermostat.

Important : pour la cuisson au gril, la porte du four doit être fermée, vous obtiendrez de meilleurs résultats et ferez des économies d'énergie (10% environ).

En cuisson barbecue, placez la grille sur les derniers gradins en partant du bas (voir tableau de cuisson) et placez la lèchefrite fournie sur le premier gradin en partant du bas pour recueillir les graisses et éviter la formation de fumée.

Aliments à cuire Poids	(Kg)	Position de cuisson étages à partir du bas	Température (°C)	Temps de pré-rechauffement (minutes)	Temps de cuisson (minutes)
Pâtes
Lasagnes 2,5 3 210 - 75-80
Cannelloni 2,5 3 210 - 75-80
Tagliatelle au four 2,5 3 210 - 75-80
Viandes
Veau 1,7 3 220 - 85-90
Poulet 1,5 3 220 - 110-115
Dinde 3,0 3	220-Max	-	95-100
Canard	1,8 3 220 - 120-125
Lapin	2,0 3 220 - 105-110
Porc	2,1	3 220 - 100-110
Agneau	1,8 3 220 - 90-95
Poissons
Maquereaux	1,1 3	210-230	- 55-60
Dentex	1,5 3	210-230	- 60-65
Truite en papillote	1,0	3	210-230	-	40-45
Pizza
Pizza napolitaine	1,0 3	Max	15 30-35
Gâteaux
Biscuits	0,5 3	180 15	30-35
Tarteata	1,1 3	180	15 30-35
Gâteaux au chocolat	1,0 3 200	15	45-50
Gâteaux levés	1,0 3 200	15	50-55

Note: les temps de cuisson sont purement indicatifs et peuvent varier en fonction des goûts de l'utilisateur.

La sécurité, une bonne habitude

Pour garantir l'efficacité et la sécurité de ce produit

• adressez-vous exclusivement à des Centres d'assistance technique agréés
• exigez toujours l'utilisation de pièces détachées originales.

- Pour déplacer l'appareil servez-vous toujours des poignées prévues sur les côtés du four, vous éviterez ainsi tout risque de blessure ou d'endommagement de l'appareil.

• Cet appareil a été conçu pour un usage non professionnel, à domicile, et ses caractéristiques ne peuvent être modifiées.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation....
• La sécurité de cet appareil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité.
• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.

Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accès :

• aux commandes et à l'appareil en général ;
• aux emballages (sachets, polystyrène, clous etc.) ;
• à l'appareil, pendant et tout de suite après l'utilisation du four et du gril, à cause de la surchauffe;
• à l'appareil inutilisé (dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses)...

Evitez :

• de toucher l'appareil avec des parties du corps humides ;
• de l'utiliser pieds nus ;
• de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant ;
• toute opération inappropriée et dangereuse ;
• de boucher les fentes d'aération ou de déperdition de la chaleur ;
• que le cordon d'alimentation de petits électroménagers touchent à des parties chaudes de l'appareil ;
• l'exposition aux agents atmosphériques (pluie, soleil) ;
• d'utiliser le four comme rangement ;

• d'utiliser des liquides inflammables à proximité ;

• d'utiliser des adaptateurs, des prises multiples et/ou des rallonges ;

• toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié.

Faites toujours appel à des techniciens qualifiés dans les cas suivants :

• installation (conforme aux instructions du fabricant) ;
• quand vous avez des doutes sur son fonctionnement ;
• remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil.

Faites appel aux centres de service après-vente agréés par le fabricant dans les cas suivants :

• en cas de doute sur le bon état de l'appareil lors de son déballage ;
• endommagement ou remplacement du cordon d'alimentation ;
• en cas de panne ou de mauvais fonctionnement, exigez des pièces détachées d'origine.

Effectuez les opérations suivantes :

• évitez toute opération autre que la cuisson ;
• vérifiez le bon état de l'appareil lors de son déballage ;
• déconnectez l'appareil en cas de mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien ;
• quand il est inutilisé, débranchez l'appareil de la prise de courant et fermez le robinet du gaz (s'il y en a un de prévu) ;
• utilisez des gants de protection pour enfourner ou sortir des plats du four ;
• saisissez toujours la poignée de porte en son milieu car à ses extrémités les sorties d'air chaud pourraient la rendre plus chaude ;
• contrôlez toujours si les manettes sont bien sur “•”/“o” quand l'appareil n'est pas utilisé.
• coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous décidez de ne plus utiliser votre appareil.
• Le fabricant décline toute responsabilité en cas de dommages provoqués par : une mauvaise installation, un usage impropre et erroné.

INSTALLATION

L'installation doit être effectuée conformément aux instructions du fabricant et par un professionnel du secteur. Le fabricant décline toute responsabilité pour tous dommages causés à des personnes, à des animaux ou à des choses du fait d'une installation incorrecte de l'appareil.

Important : déconnectez le four avant de procéder à toute opération de réglage, d'entretien etc.

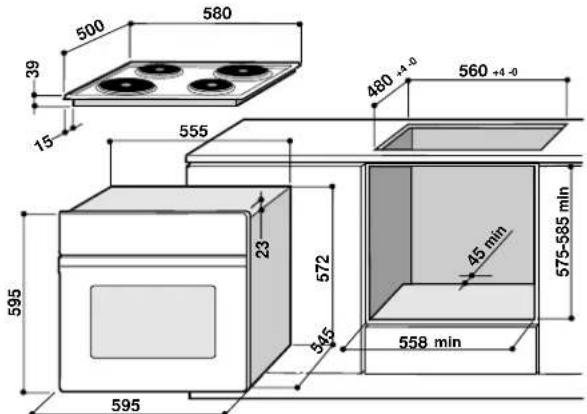

Installation des fours à encastrer

Pour garantir un bon fonctionnement d'un appareil à encastrer, il faut que le meuble possède des caractéristiques bien précises. Les dimensions de la niche à l'intérieur du meuble en cas d'installation sous plan ou en colonne sont indiquées sur la figure qui suit.

500 580 39 15 555 480 +4 -0 560 [phone]-585 min 45 min 545 558 min 595

N.B.: Installation conforme à la déclaration consommation

Pour garantir une bonne aération il faut éliminer la paroi arrière de la niche, il vaut mieux installer le four de manière à ce qu'il repose sur deux cales en bois; s'il y a par contre un plan d'appui continu, ce dernier doit avoir une ouverture d'au moins 45 x 560 mm.

Les panneaux des meubles adjacents doivent être fabriqués dans un matériau résistant à la chaleur. Dans le cas notamment de meubles en bois plaqué, il faut que les colles résistent à une température de 100 °C.

Conformément aux normes de sécurité, après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées.

Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.

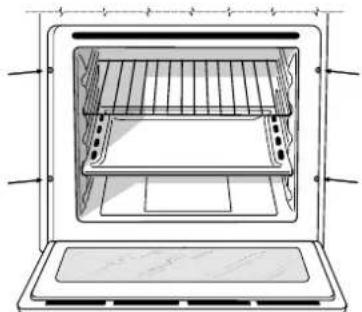

Pour fixer le four au meuble, ouvrez la porte du four et fixez le four à l'aide des 4 vis à bois dans les 4 trous situés sur le pourtour.

Raccordement électrique

Le raccordement électrique au réseau doit être effectué sur la cuisinière. Le plan de cuisson est raccordé à la cuisinière à l'aide d'un connecteur spécial. Les cuisinières sont prévues pour fonctionnement au courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette signalétique.


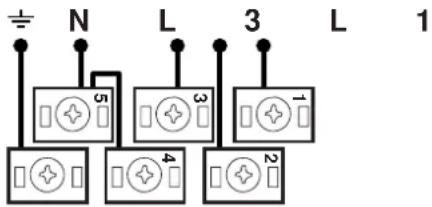

Montage du cordon d'alimentation

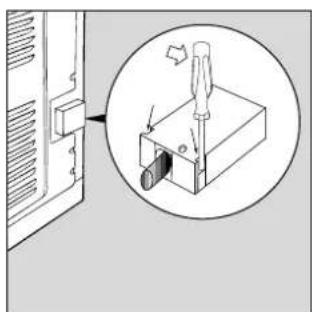

Ouverture du bornier:

- Faites pression à l'aide d'un tournevis sur les languettes latérales du couvercle du bornier;

- Tirez et ouvrez le couvercle du bornier.

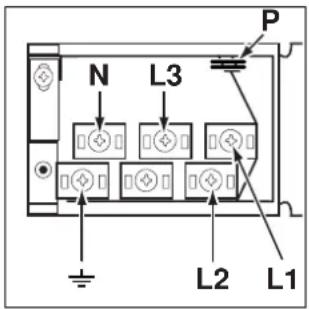

Pour monter le cordon d'alimentation, procédez comme suit:

- dévissez la vis du serre-câble de même que les vis des contacts

Rappel : les pontets sont montés en usine pour raccordement à 400V triphasé (fig. D).

• pour effectuer les raccordements électriques illustrés fig. F et fig. G, utilisez les deux pontets placés dans le boîtier (fig. E - référence "P")
• fixez le câble d'alimentation dans le serre-câble correspondant et fermez le couvercle.

400V 3N\~ H05RR-F 5x2.5 CEI-UNEL 35363

N L 3 L 1 5 3 1 4 2

Fig. D

N L3 P L2 L1

Fig. E

230V 1N\~ H07RN-F 3x4 CEI-UNEL 35364

N L 5 3 1 4 2

Fig. F

400V 2N\~ H05RR-F 4x2.5 CEI-UNEL 35363

N L 2 L 1 5 3 1 4 2

Fig. G

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une fiche normalisée pour la charge indiquée sur la plaquette des caractéristiques; en cas de branchement direct au réseau, intercalez entre l'appareil et l'installation électrique un interrupteur omnipolaire ayant au moins 3 mm d'ouverture entre les contacts, dimensionné à la charge et conforme aux normes applicables (l'interrupteur ne doit pas interrompre le fil de la terre).

Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

Avant de procéder au branchement, vérifiez que :

• La sécurité électrique de cet appareil n'est assurée que si ce dernier est correctement raccordé à une installation de mise à la terre conformément aux normes applicables en matière de sécurité électrique. Il est indispensable de vérifier si cette condition fondamentale de sécurité est bien remplie; en cas de doute, faites appel à un professionnel du secteur pour un contrôle minutieux de l'installation électrique. Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l'installation de mise à la terre fait défaut.
• Avant de brancher l'appareil, vérifiez si les caractéristiques techniques reportées sur les étiquettes (apposées sur l'appareil et/ou sur l'emballage) correspondent bien à celles de votre installation électrique.
• Vérifiez si la charge électrique de l'installation et des prises de courant est apte à supporter la puissance maximum de l'appareil figurant sur la plaquette. En cas de doute, faites appel à un professionnel du secteur.
• En cas d'incompatibilité entre la prise et la fiche de l'appareil, faites remplacer cette prise par une autre appropriée par un professionnel du secteur. Ce dernier devra aussi vérifier si la section des câbles de la prise est apte à supporter la puissance absorbée par l'appareil. En général, il vaut mieux n'utiliser ni adaptateurs, ni prises multiples ni rallonges. Si leur emploi s'avère indispensable, n'utilisez que des adaptateurs simples ou multiples et des rallonges conformes aux normes de sécurité, tout en veillant à ne pas dépasser la limite de la charge électrique indiquée sur l'adaptateur simple ou sur les rallonges et la puissance max. indiquée sur l'adaptateur multiple. La fiche et la prise doivent être d'un accès facile.

Caractéristiques Techniques

Dimensions utiles du four:

largeur : cm 43,5

profondeur : cm 43,5

hauteur : cm 32

Volume utile du four:

litres 60

ETIQUETTE ENERGIE

Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304

Consommation énergie déclarée pour Classe convection naturelle

fonction four : Statique

Tension et fréquence d'alimentation :

230V/400v \~ 3N 50/60Hz 8200W

et appareil est conforme aux Directives communautaires suivantes :

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives ;
• 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives ;
• 93/68/CEE du 22/07/93 et modifications successives.

60	•	100	•	140	•	180	•	220	Max
	80		120		160		200		240

60	•	100	•	140	•	180	•	220	Max
	80		120		160		200		240

60 · 100 · 140 · 180 · 220 Max
	80	120	160	200
