MODE D'EMPLOI Tablet Management Cart with ISI Ergotron

Guide Set-up and Go du chariot de gestion de tablettes

Page 5 - page 8

1 Installation du chargement des tablettes

Suivez les instructions de chargement des tablettes, puis les instructions de synchronisation de la page suivante.

Guide Set-up and Go du chariot de gestion de tablettes

1 Avant de poursuivre, assurez-vous que le cordon d'alimentation du chariot est débranché de toute alimentation secteur. Déverrouillez le module et ouvrez les portes.

2 Retirez les deux vis situées sur les pans intérieurs du module à l'aide d'un tournevis Phillips ; conservez-les afin de les réinsérer ultérieurement.

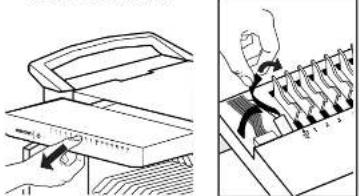

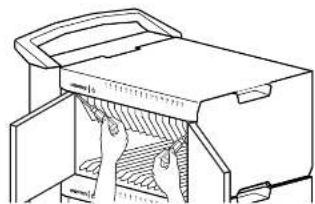

3 Retirez partiellement le tiroir du module. Avant de pouvoir retirer complètement le tiroir, vous devrez débrancher deux câbles. Ouvrez la bande pour accéder à ces deux câbles.

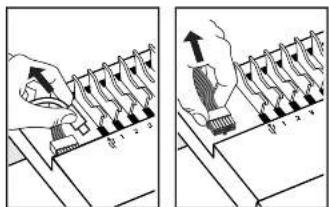

4 Débranchez les câbles USB et d'alimentation secteur (appuyez sur le levier situé sous le connecteur secteur pour les libérer). Le tiroir peut alors être retiré.

5 Retournez le tiroir sur le dessus du chariot. Tendez un câble USB pour tablette le long des numéros 1 à 8 sur le tiroir afi n de mesurer le jeu (représenté par une ligne tiretée).

1 8 1 LOAD/LOAD

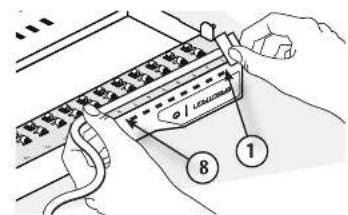

6 Faites passer le câble USB pour tablette dans les emplacements situés à l'arrière du tiroir tout en conservant le niveau de jeu mesuré à l'étape précédente.

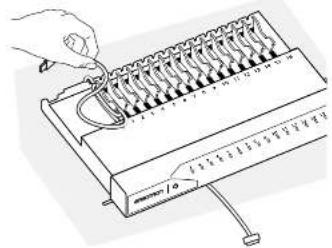

7 Retournez le tiroir. Enroulez l'excédant de câble USB autour de l'organisateur de câbles.

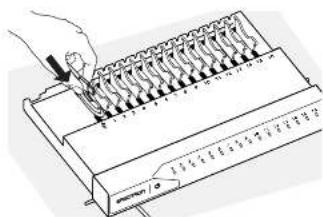

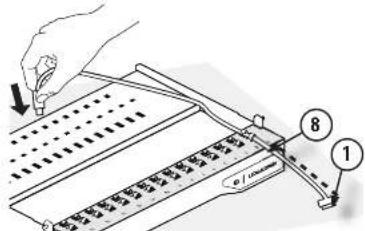

8 Branchez le câble USB sur le port USB correspondant. Répétez les étapes 5 à 8 relatives au câblage USB pour les tablettes restantes de ce module.

9 Faites glisser le tiroir partiellement dans le module. Rebranchez les câbles USB et d'alimentation et enroulez les bandes autour des câbles.

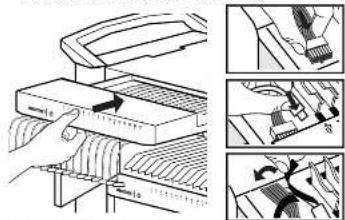

10 Faites glisser le tiroir complètement dans le module. Insérez les vis retirées à l'étape 2 et serrez-les.

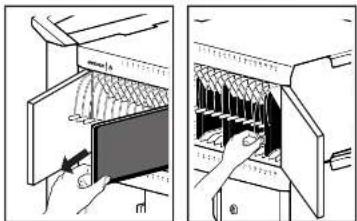

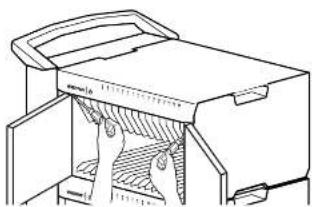

11 Insérez les tablettes dans le module. Branchez les câbles de chargement USB sur les tablettes. Répétez les étapes 1 à 10 pour les autres modules.

Chargement des tablettes

Le cordon d'alimentation sert à mettre le chariot sous tension et hors tension. Le chargement a lieu lorsque le cordon d'alimentation est branché, SAUF SI un câble USB pour ordinateur portable PC ou un Mac est branché au chariot à des

fi ns de synchronisation (voir la section consacrée à la confi guration de la synchronisation des tablettes à la page suivante).

Le cordon d'alimentation du chariot est l'élément permettant de mettre le dispositif sous tension et hors tension.

777-24-014-W-02 rev E

1 Installation du chargement des tablettes

suite

Guide Set-up and Go du chariot de gestion de tablettes

Voyants DEL

Voyant d'alimentation - indique l'état de synchronisation et de charge via les signaux suivants :

Éteint = le module n'est pas alimenté.

Allumé = les tablettes sont en cours de chargement.

Allumé - clignotement lent = l'ordinateur est branché à la prise USB auxiliaire et les tablettes sont prêtes

à être synchronisées ou sont en cours de synchronisation.

Allumé - clignotement rapide = état de panne. Assurez-vous que tous les câbles sont correctement placés dans le tiroir pour câbles.

Si le problème persiste, contactez le service d'assistance d'Ergotron.

1-16 Voyants d'état individuels - voyants DEL numérotés, correspondant à chaque tablette du module*:

Jaune = chargement en cours.

* Si le module est en cours de synchronisation, tous les voyants d'état individuels seront verts.

2 Confi guration de la synchronisation des tablettes Avant de suivre les instructions de synchronisation, suivez les instructions de chargement des tablettes.

Synchroniser l'ordinateur portable avec les tablettes

Les tablettes apparaîtront en tant que périphériques USB lorsque le câble USB inclus est branché à un ordinateur portable hôte via le port USB situé à l'extérieur du module.

Les appareils Apple iPad ou iPod se synchroniseront à un ordinateur portable hôte via iTunes. Si l'ordinateur portable PC ou Mac est sous tension et quiTunes y est en cours d'exécution, les dispositifs se synchroniseront automatiquement à l'ordinateur portable dès que le câble USB sera branché au port USB situé à l'extérieur du module, à partir de l'ordinateur portable. Veuillez vous reporter aux instructions incluses séparément pour plus de détails sur l'installation d'iTunes et de vos appareils Apple.

Pour toutes les autres tablettes, veuillez vous reporter au guide de produit du fabricant de la tablette en question pour obtenir des informations sur la synchronisation avec un ordinateur portable hôte.

1

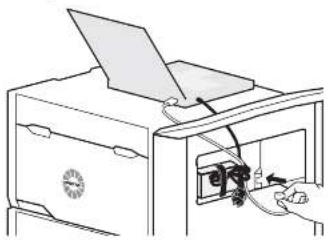

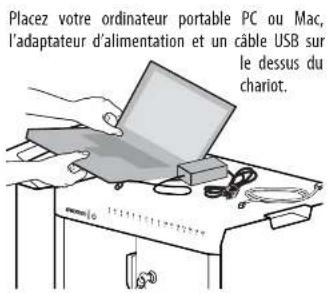

Placez votre ordinateur portable PC ou Mac, l'adaptateur d'alimentation et un câble USB sur le dessus du chariot.

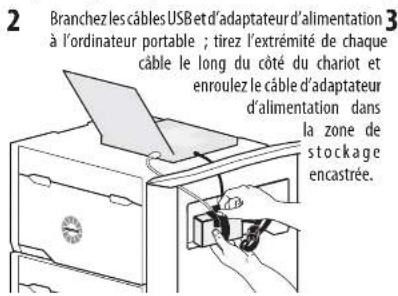

2 Branchez les câbles USB et d'adaptateur d'alimentation 3 à l'ordinateur portable ; tirez l'extrémité de chaque câble le long du côté du chariot et enroulez le câble d'adaptateur d'alimentation dans la zone de stockage encastrée.

Branchez le câble USB de l'ordinateur portable au port situé sur le côté du chariot.

4 Branchez l'adaptateur d'alimentation de l'ordinateur portable aux câbles d'accès dans la zone encastrée. Mettez l'ordinateur portable sous tension pour lancer la synchronisation.

3 Sécurité

Guide Set-up and Go du chariot de gestion de tablettes

Sécurité du chariot et du matériel électrique

L'utilisation de matériel équipé de câbles d'alimentation implique des risques spécifi que. Vous devez connaître ces risques et les éviter lorsque le chariot se trouve à proximité d'enfants.

AVERTISSEMENT : Tout manquement aux avis de sécurité suivants en matière d'électricité peut provoquer des incendies ou des décharges électriques pouvant entraîner la mort.

Les câbles électriques peuvent être dangereux. Toute utilisation inappropriée de ces câbles peut provoquer des incendies ou des décharges électriques pouvant entraîner la mort.

• Fusibles bipolaires/neutres
- Inspectez scrupuleusement chaque câble d'alimentation avant toute utilisation.
- N'utilisez pas de câbles endommagés.
- Insérez la fi che complètement dans la prise de courant.
- Saisissez la fi che avec la main pour la retirer de la prise de courant.

- Ne la débranchez pas en tirant sur le câble.

- N'exercez pas une force excessive pour effet actuer les branchements.

- Ne branchez pas le câble à une rallonge.

- Ne retirez, pliez et modifi ez pas les broches ou tiges métalliques du câble.

- N'entraînez pas, ne tirez pas et ne placez pas d'objets sur le câble.

- Ne marchez pas sur le câble.

- Évitez toute surchauff e. Déroulez le câble et ne le recouvrez d'aucun matériel.

- Ne faites pas passer le câble à travers les entrées de porte, les trous dans le plafond, les murs ou les planchers.

ATTENTION : Tout changement et toute modification non expressément approuvés par Ergotron peuvent annuler la capacité de l'utilisateur à utiliser le matériel.

Assurez-vous que le chariot n'est pas en contact avec l'eau.

• N'utilisez pas le chariot en cas d'humidité.

- Assurez-vous que le chariot ne se trouve pas en contact avec des liquides ou gaz infl ammables.

Sécurité relative à d'utilisation du chariot

L'utilisation du chariot en mouvement ou stationnaire (pour le chargement ou le stockage) implique des risques spécifiques. Vous devez connaître ces risques et les éviter lorsque le chariot se trouve à proximité d'enfants.

AVERTISSEMENT : Tout manquement aux avis de sécurité suivants relatifs à l'utilisation du chariot entraîner des blessures physiques graves ou des dégats matériels.

N'autorisez pas à un enfant de déplacer le chariot, sauf si celui-ci est surveillé par un adulte connaissant tous les aspects du fonctionnement du chariot.

• N'autorisez personne à s'asseoir, à grimper ou à se tenir debout sur le chariot.
• Ne soulevez pas le chariot par le bas.
• N'obstruez pas les ventilateurs et ouvertures de ventilation. Afin d'éviter toute surchauffe, laissez un espace libre d'au moins
  127 mm (5 po) autour des ventilateurs et ouvertures de ventilation.

Le chariot est conçu pour une utilisation en intérieur uniquement.

- N'utilisez pas le chariot pour transporter ou stocker un équipement autre que celui précisé dans ce guide.

- N'utilisez pas le chariot pour stocker des liquides ou des produits d'entretien.

- Ne placez pas d'objets lourds sur la surface du chariot ou sur les étagères.

- La capacité pondérale maximum de la surface supérieure du chariot est de 11,4 kg (25 lb).

- La capacité pondérale maximum de l'étagère est de 16 kg (35,2 lb).

lacer le chariot

• Avant de déplacer le chariot :
• Débranchez le câble d'alimentation de la prise murale.
• Assurez-vous que le câble est bien enroulé et attaché.
• Fermez et verrouillez les portes.
• Dégagez les objets se trouvant sur la surface de travail supérieure.
• Déverrouillez les roulettes.
• Poussez (ne tirez pas) le chariot afi n de bénéfi cier d'une maniabilité optimale et plus de facilité.
• Ne déplacez pas le chariot sur des surfaces accidentées ou irrégulières, comme par exemple du gravier.

Stationner le chariot

Observez les conseils de sécurité suivants lorsque le chariot est stationnaire :
- Ne placez pas le chariot dans des zones de trafi c intense.
- Ne faites pas passer les câbles à travers les entrées de porte, les trous dans le plafond, les murs ou les planchers.
- Ne faites pas passer les câbles par des couloirs, salles de classe, ou autres zones dans lesquelles ils seront pietinés.
- Ne laissez pas le chariot sans surveillance dans des zones fréquentées par des enfants.
- Veillez à fermer et verrouiller les portes du chariot lorsqu'il est laissé sans surveillance ou stationné
à des fi ns de chargement ou stockage.
- Veillez à verrouiller les roulettes du chariot lorsque celui-ci est laissé sans surveillance.

ERGOTRON Chariot de gestion de tablettes Entrée/sortie : 220/230/240 V~, 4,3 A, 50/60 Hz CE e Environnement du 2018 Médière et de la 2018 en 2019. 18 mars 2019

ERGOTRON Chariot de gestion de tablettes Entrée/sortie : 100/120 V~, 9,1 A, 50/60 Hz C US 35MR ACCESSOIRE UL 60950 LISTED Cet appareil est conforme à la section 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : 1) Cet appareil ne peut pas être la cause d'interférences prééductibles. 2) Cet appareil doit supporter toute interférence reçue, y compris les interférences pouvant procouquer un fonctionnement non déléir. Cet appareil numérique de cause A est conforme à la norme NV8 609 du Canada. ≥20 h (11,4 kg) ≤2,2 h (3 kg) ≤2,2 h (3 kg) ≤2,2 h (3 kg) AVERTISSEMENT Risque de renverssement ! N'autorisez pas un enfant à utiliser le chariot sans surveillance d'un adulte. Tout manquement au respect de cet avertissement peut entraîner des blessures ou dégats matériels. Ne pouvez pas la partie latérale du chariot. Ne tirez pas le chariot. Produit fabrique en Chine 822-973-03-FR

4 Caractéristiques techniques

Cet appareil est conforme à la section 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : 1) Cet appareil ne peut pas être la cause d'interférences préjudiciables. 2) Cet appareil doit supporter toute interférence reçue, y compris les interférences pouvant provoquer un fonctionnement non désiré. Cet appareil numérique de classe A est conforme à la norme NMB-003 du Canada.

Dimensions du chariot

58,4 cm L x 46,7 cm P x 100 cm H

Poids du chariot (sans équipement)

Chariot à deux modules : 43,1 kg (95 lb)

Chariot à tris modules : 54,1 kg (119 lb)

Capacité pondérale nominale

Surface de travail supérieure : 11,3 kg (25 lb)

Étagère inférieure (chariots à deux modules uniquement) :

11,3 kg (25 lb)

Taille de tablette maximum

Dimensions de tablette individuelle (protection comprise) :

jusqu'à 27,4 cm H x 19,6 cm L x 1,3 cm P

Poids de tablette individuelle : jusqu'à 1 kg (2,2 lb)

Voyants d'état DEL - Fonctions optionnelles

Les voyants lumineux indiquent l'état d'alimentation et l'activité de synchronisation.

Chariots à deux modules : 32 voyants DEL

Chariots à trois modules : 48 voyants DEL

Refroidissement/ventilation

Un ventilateur CC de S V en opération continue dans chaque module

Prise(s) de courant externe(s)

Une ou deux prises, en fonction de la région du monde

100/120 V\~, 3A, 50/60 Hz ou

220/230/240 V\~, 1,5A, 50/60 Hz

Dimensions d'expédition

117 cm x 76 cm x 58 cm

Guide Set-up and Go du chariot de gestion de tablettes

Caractéristiques du chariot

Poids d'expédition

Chariots à deux modules : 64 kg (140 lb)

Chariots à trois modules : 76 kg (168 lb)

Système d'alimentation

100/120 V\~, 9,1A, 50/60 Hz ou

220/230/240 V\~, 4,3A, 50/60 Hz

En fonction de la région du monde et du modèle de chariot

Test de stabilité/angle : 10 degrès

Plage de

Température ambiante :

Fonctionnement : de 0 °C à 30 °C (32 °F à 86 °F)

Stockage : -40 °C à 60 °C (-40 °F à 140 °F)

Humidité relative (maximum) :

Fonctionnement : de 10 % à 90 % (sans condensation)

Stockage : de 5 % à 95 % (sans condensation)

Altitude (maximum) : 2 000 m (6 526 pi)

Compatibilité : tablettes chargées par USB uniquement,

notamment : Apple iPad, Apple iPod Touch, Barnes & Nobel Nook,

Amazon Kindle. Contactez Ergotron pour connaître la compatibilité

des dispositifs non répertoriés ci dessus.

Garantie

Pour toute question concernant la garantie ou le service client, consultez www.ergotron.com

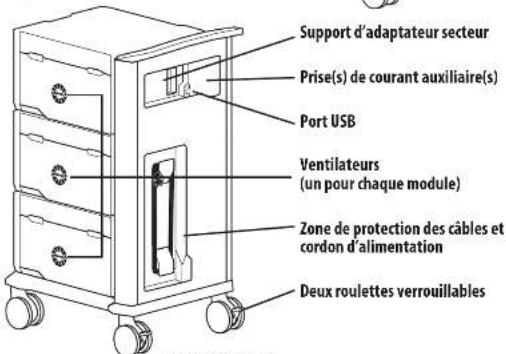

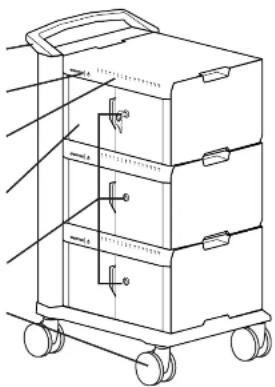

Chariots de gestion à deux modules Étagère inférieure

Poignée Voyant DEL d'alimentation Voyants d'état individuels Portes d'accès aux tablettes Verrous à clé Deux roulettes non verrouillables

Support d'adaptateur secteur Prise(s) de courant auxiliaire(s) Port USB Ventilateurs (un pour chaque module) Zone de protection des câbles et cordon d'alimentation Deux roulettes verrouillables
