MODE D'EMPLOI DAP-2310 D-LINK

Configuration système requise

• Ordinateurs avec système d'exploitation Windows®, Macintosh® ou Linux et équipés d'un adaptateur Ethernet
• Internet Explorer 7.0 ou Firefox 3.0 et versions ultérieures (pour la configuration)

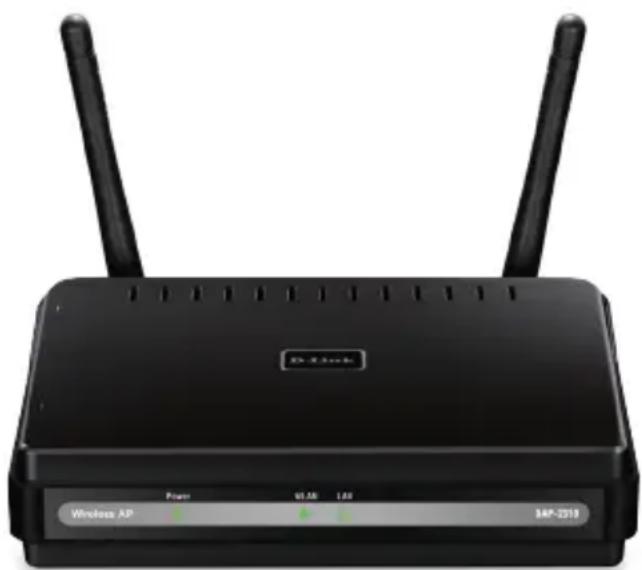

Contenu de la boîte

• Point d'accès DAP-2310 AirPremier® N de D-Link
  • 2 antennes amovibles
• Adaptateur secteur
  • Câble Ethernet CAT5
• CD-ROM avec guide d'installation, manuel d'utilisation et offres spéciales

Remarque : l'utilisation d'une alimentation dont la tension diffère de celle du DAP-2310 est susceptible d'endommager le produit et en annulera la garantie.

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Connexion du DAP-2310 à votre routeur

A. Branchez l'adaptateur secteur à la fiche située sur le panneau arrière du

DAP-2310, puis branchez l'autre extrémité à une prise murale ou un bloc multiprise. Le voyant d'alimentation s'allume pour indiquer que l'appareil est opérationnel.

B. Munissez-vous du câble Ethernet, branchez une extrémité du câble au port LAN situé sur le panneau arrière du DAP-2310, puis branchez l'autre extrémité à un commutateur.

Remarque : vous pouvez aussi connecter le DAP-2310 directement à l'ordinateur que vous utiliserez pour la configuration. Le voyant LAN s'allume pour indiquer une connexion Ethernet correcte.

C. Les ordinateurs équipés d'adaptateurs sans fil 802.11 b/g/n peuvent être connectés au DAP-2310.

C. Antennes Les antennes servent à « diffuser » le réseau sans fil et à recevoir les connexions des clients sans fil 802.11 b/g/n. D. Réinitialisation Bouton qui permet de réinitialiser le point d'accès. A. Fiche d'alimentation Fiche qui permet de brancher l'adaptateur secteur. B. Port LAN Permet de connecter le DAP-2310 à un commutateur ou un PC.

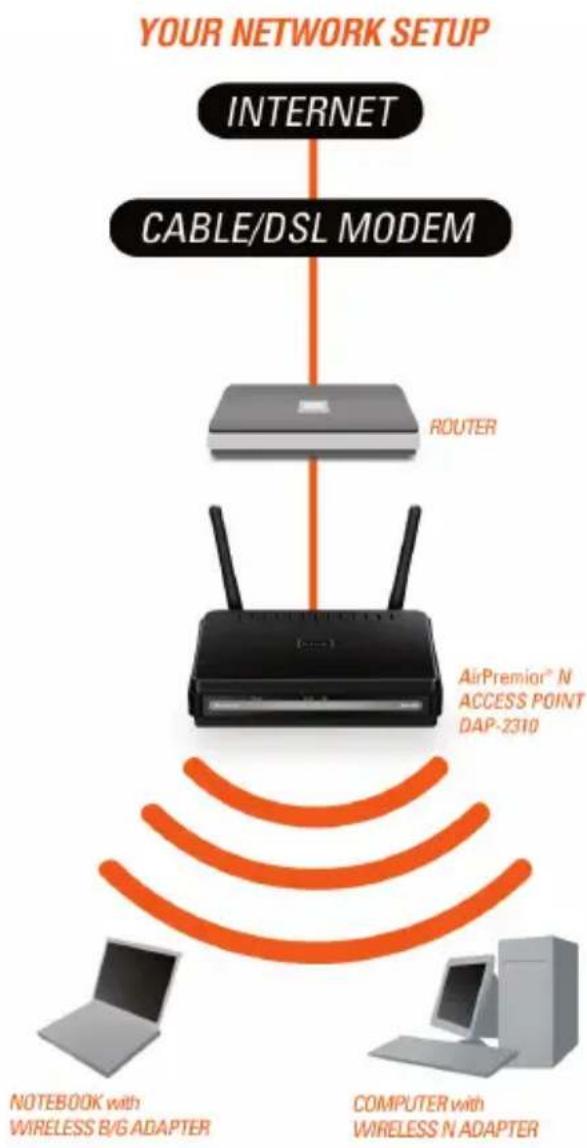

Mise en route

1. Avant tout, vous avez besoin d'un accès Internet haut débit.
2. Consultez votre câblo-opérateur ou votre fournisseur de services DSL pour savoir comment installer le modem de façon appropriée.
3. Connectez le modem câble ou DSL à un routeur.
4. Si vous souhaitez connecter un ordinateur à votre réseau, installez un adaptateur PCI sans fil dans un emplacement PCI disponible de l'ordinateur.
5. Installez les pilotes de l'adaptateur CardBus sans fil sur votre ordinateur portable.

Utilisation du menu de configuration

Commencez par désactiver l'accès à Internet au moyen d'un serveur proxy. Pour désactiver cette fonction, sélectionnez Panneau de configuration > Options Internet > Connexions > Paramètres réseau.

Lancez votre navigateur Web (Internet Explorer, Mozilla Firefox).

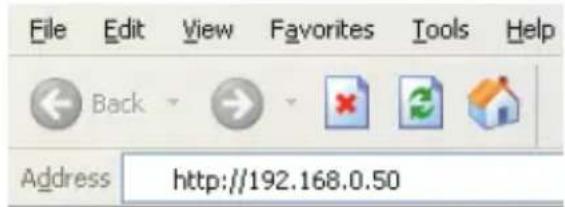

Démarrez votre navigateur Web, tapez l'adresse IP du périphérique (http://192.168.0.50), puis appuyez sur Entrée. Assurez-vous que l'adresse IP de votre périphérique et que celle de votre ordinateur sont dans le même sous-réseau. Consultez ensuite le manuel pour effectuer la configuration.

Remarque : si vous avez modifié l'adresse IP attribuée par défaut au DAP-2310, vérifiez que vous avez entré la bonne adresse IP.

• Tapez admin dans le champ Nom d'utilisateur.
  • Laissez le champ Mot de passe vide.
  • Cliquez sur le bouton Connexion.

Remarque : si vous avez modifié le mot de passe, vérifiez que vous avez entré le bon mot de passe.

ASSISTANCE TECHNIQUE

Assistance technique D-Link sur internet :http://www.dlink.fr

Assistance technique D-Link par téléphone : 0820 0803 03

0.12 € TTC/min depuis un poste fixe

Du lundi au vendredi de 9h à 19h (hors jours fériés)
