PULSAR - Microphone M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de microphone	Condensateur à petit diaphragme
Directivité	Cardioïde fixe
Diaphragme	19 mm, or évaporé, 6 microns
Circuit électronique	FET classe A sans transformateur
Réponse en fréquence	20 Hz - 20 000 Hz
Sensibilité	13,8 mV/Pa (-37 dBV re 1 V/Pa)
Bruit propre (EIN)	17 dB(A)
SPL maximum	134 dB
SPL max avec pad -10 dB	144 dB
Pad d'atténuation	-10 dB commutable
Filtre passe-haut	80 Hz commutable
Alimentation fantôme requise	48 V
Connecteur	XLR 3 broches
Impédance de sortie	200 Ohms
Longueur	132 mm
Poids	115 g

FOIRE AUX QUESTIONS - PULSAR M-AUDIO

Comment brancher le M-Audio Pulsar sur mon interface audio ?

Utilisez un câble XLR 3 broches mâle-femelle pour relier le microphone à votre interface audio ou préampli. Activez ensuite l'alimentation fantôme 48 V sur votre interface avant de commencer l'enregistrement.

Le Pulsar fonctionne-t-il sans alimentation fantôme ?

Non. Le M-Audio Pulsar est un microphone à condensateur qui nécessite obligatoirement une alimentation fantôme 48 V pour fonctionner. Sans elle, aucun signal audio n'est produit, quel que soit le réglage du préampli.

A quoi sert le commutateur PAD -10 dB ?

Le pad d'atténuation -10 dB réduit le niveau d'entrée pour enregistrer des sources très puissantes sans saturer le préampli. Activé, il porte le SPL maximal supporté à 144 dB, idéal pour les cuivres, percussions proches ou amplis guitare.

A quoi sert le filtre passe-haut 80 Hz ?

Le filtre passe-haut coupe les fréquences sous 80 Hz pour éliminer les bruits de fond indésirables : ronrons de ventilation, vibrations de sol, grondements. Il est recommandé lors de l'enregistrement d'instruments aigus ou en conditions live.

Pour quels instruments le Pulsar est-il conseillé ?

Ce microphone à crayon cardioïde excelle sur les instruments acoustiques : guitare acoustique, piano, cordes, cuivres, bois et overhead de batterie. Sa réponse étendue de 20 Hz à 20 000 Hz restitue fidèlement les transitoires et les détails.

Je n'ai aucun signal, que vérifier en premier ?

• Vérifiez que l'alimentation fantôme 48 V est bien activée sur votre interface ou console.
• Contrôlez le câble XLR aux deux extrémités.
• Vérifiez que le gain d'entrée du préampli est suffisant.
• Vérifiez que le microphone n'est pas branché sur une entrée ligne (Hi-Z) à la place d'une entrée micro.

Le signal est très faible, comment l'améliorer ?

La sensibilité du Pulsar est de 13,8 mV/Pa. Augmentez le gain sur votre préampli ou interface. Si le pad -10 dB est activé, désactivez-le. Rapprochez légèrement le microphone de la source pour gagner en niveau sans augmenter le bruit de fond.

Peut-on utiliser le Pulsar pour enregistrer la voix ?

Le Pulsar est conçu principalement pour les instruments acoustiques. Il peut convenir pour des voix légères ou des choeurs, mais sa capsule de petit diamètre est généralement moins flatteuse sur les voix que les microphones à grand diaphragme.

Quels accessoires sont fournis avec le M-Audio Pulsar ?

Le M-Audio Pulsar est livré avec un support de microphone rigide, un filtre anti-pop et une pochette de rangement souple pour protéger la capsule entre les utilisations.

Comment entretenir et stocker le Pulsar ?

Rangez toujours le microphone dans sa pochette de protection après utilisation. Evitez les environnements humides ou poussiéreux qui peuvent endommager la capsule condensateur. Ne soufflez jamais directement sur la capsule pour la nettoyer.

Quelle est la différence entre le Pulsar original et le Pulsar II ?

Le Pulsar II est la version améliorée commercialisée en 2008, avec un bruit propre abaissé à 15 dB(A) contre 17 dB(A) pour le modèle original. Les deux partagent la même conception : capsule or évaporé, circuit FET classe A sans transformateur, diaphragme 6 microns.

Quelle impédance de sortie faut-il prévoir pour le Pulsar ?

Le M-Audio Pulsar présente une impédance de sortie de 200 Ohms. Cette valeur basse garantit une transmission du signal sans perte sur de longues distances de câble et une compatibilité optimale avec la quasi-totalité des préamplis micro du marché.

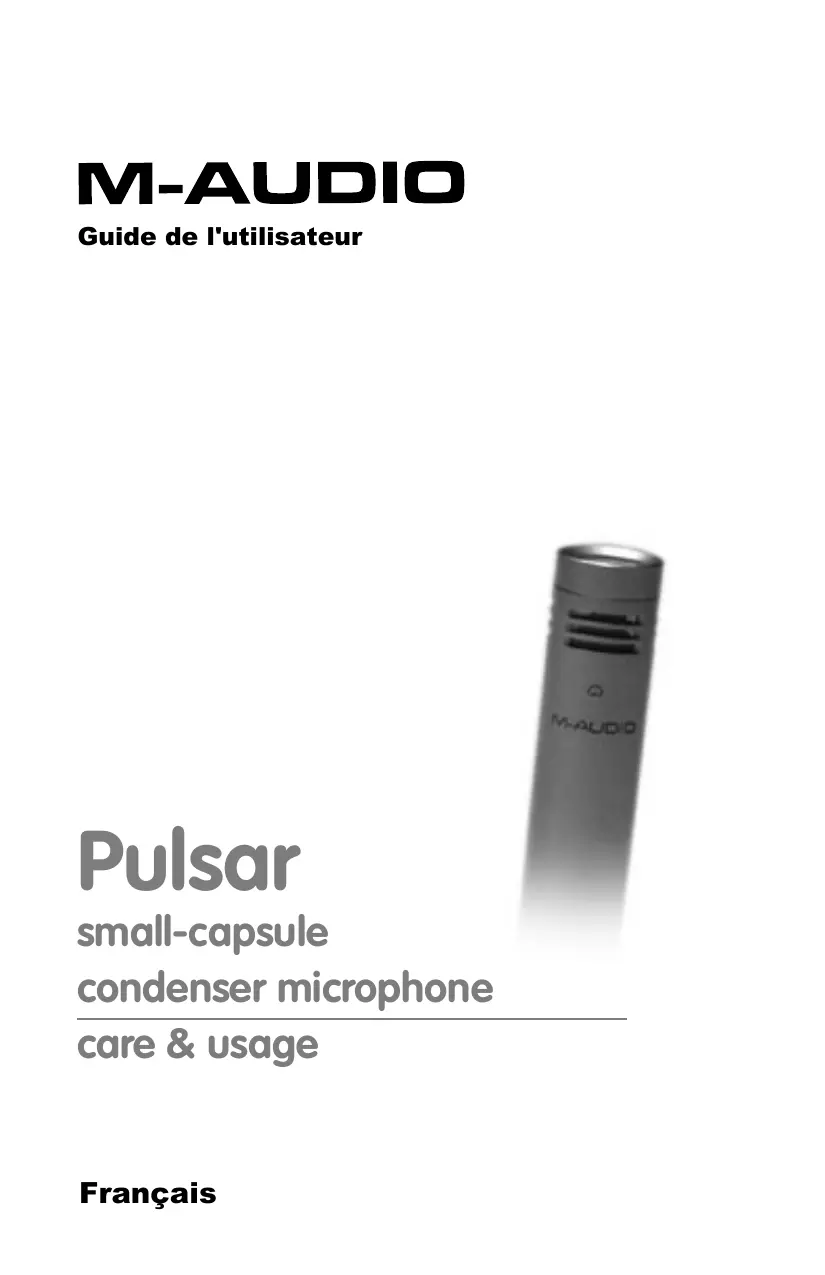

MODE D'EMPLOI PULSAR M-AUDIO

Guide de l'utilisateur

small-capsule

Merci d'avoir acheté le microphone Pulsar de M-Audio. Nous vous invitons à consacrer quelques instants à vous familiariser avec votre nouveau microphone en lisant ce guide.

Caracteristiques

microphone d'instrument cardioïde diaphragme or é evaporé 6 microns, 1,9 cm de diamètre corps et capsule en laiton massif ■ bande passante 20Hz-20kHz composants FET (transistor à effet de champ) Classe A XLR 3 broches (avec alimentation fantôme) comprehétiui, filtre anti-pop et pince de fixation

Important : Veuillez remplir et poster la carte de garantie du Pulsar afin que nous puissions vous assister en cas de difficulté avec votre microphone.

Déballage

L'emballage de votre microphone a été construit soigneusement pour le protéger pendant la livraison. Nous vous invitons à conserver cet emballage pour stocker le Pulsar ou pour l'emporter avec vous en déplacement. Si le paquet ne contient pas les éléments suivants, veuillez contacter votre détaillant immédiatement :

(1) microphone Pulsar M-Audio

(1) pince de fixation

(1)étui

Connexions et alimentation fantôme

Le micro M-Audio Pulsar produit un signal symétrique de faible impédance. Il est conçu pour être connecté aux entrées de niveau micro sur une table de mixage ou un préampli de haute qualité dédié comme le DMP3 ou le TAMPA de M-Audio.

Comme avec tous les micros à condensateur, votre Pulsar doit être alimenté pour fonctionner. Vous devrez connecter le Pulsar à l'aide d'un cable XLR à un canal de votre préamplificateur ou de votre console de mixage fournissant une alimentation fantôme de +48 volt. (L'alimentation fantôme partage le même cable XLR que le signal audio du micro.) Afin d'éviter des bruits qui peuvent endommager des éléments tels que haut-parleurs et micros, suivez toujours les instructions suivantes (dans l'ordre indiqué) lorsque vous connectez le micro et/ou le cable :

1. Baissez complètement le gain sur votre préamplificateur et/ou votre console de mixage.
2. Assurez-vous que l'alimentation fantôme est désactivée.
3. Connectez le micro à l'aide d'un câble XLR haute qualité.
4. Activez l'alimentation fantôme.
5. Augmentez lentement le gain sur votre préamplificateur et/ou votre mélangeur.

Avant de déconnecter le micro et/ou le câble, repérez les étapes 1 et 2 (dans l'ordre indiqué).

Applications

L'électronique propre du Pulsar se combine à une capsule entièrement en laiton pour fournir un son doux, ce qui en fait un excellent choix pour un micro d'enregistrement d'instrument. Utilisez-le avec des instruments acoustiques, des instruments à vents, comme micro auxiliaire de batterie ou comme micro d'ambiance. Quand vous êtes prêt à ajouter des micros plus professionnels à votre collection, pensez à regarder le M-Audio Luna pour plus de punch vocal et le Solaris pour un enregistrement à diagrammes multiples.

Diagramme cardioïde

La courbe cardioïde est le diagramme polaire le plus répandu.

L'arrière de la capsule rejette les sons qui lui parviennent, permettant ainsi à l'ingénieur du son d'isoler la source des signaux d'autres sons et bruits de fond simplement en pointant le micro dans la direction de la source sonore. Le côté du microphone où est placé le logo est le côté où doit être placée la source sonore.

Précautions d'utilisation

Vous trouverez ci-dessous quelques conseils pour prendre soin de votre nouveau micro :

Ne soumettez jamais le Pulsar à des chocs physiques. Utilisez toujours un pied, et utilisez le support rigide inclus quand vous fixez le pied. - À PRÉS chaque utilisation, passez toujours un chiffon doux et sec sur l'extérieur du Pulsar, puis rangez-le dans son étui. Au cas où votre Pulsar aurait besoin d'un nettoyage plus approfondi, imbibez légèrement d'eau et de savon de Marseille un chiffon doux et passez-le sur la partie extérieure en métal du micro. Terminez en séchant bien. Ne vaporisez jamais de détergent directement sur le micro car l'humidité pourrait l'endommager. Évitez de soumettre le Pulsar à toute forme d'humidité. Dans les applications vocales, utilisez un écran de protection pour protéger le diaphragme de l'accumulation de condensation de souffle et de salive. Ne démontez jamais le micro Pulsar. Aucun des composants ne peut être réparé par l'utilisateur. Utilisez toujours des câbles d'excellente qualité afin d'éviter des courts-circuits qui pourraient endommager l'électronique du micro. Évitez les températures extrêmes supérieures à 35°C ou inférieures à 10°C. De façon à éviter une condensation d'humidité dommageable sur le diaphragme, laissez le micro s'acclimater à la température ambiante avant de le connecter quand vous déplacez le micro entre des environnements extérieurs et intérieurs.

Type: condensateur à petit diaphragme Diagramme polaire : cardioide Bande passante: 20Hz - 20kHz Sensibilité : 13,8 mV/Pa (-37dBV re 1V/Pa) Pression acoustique max. pour THD 0,5% : 134 dB Niveau de bruit équivalent : 17 dB (pondéré A) Impédance de sortie: 200 Ω

Impédance de charge recommandée > 1,000 Ω Topologie de préampli : FET Classe A, sans transformateur Alimentation requise : alimentation fantôme 48 V Connecteur: XLR mâle à 3 broches Dimensions: 22mm (0,87") de diamètre, 132 mm (5,20") de longueur Poids: 115 g (4,0 oz)

Conditions de garantie

M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Consultez www.m-audio.com/warranty pour les conditions et les limitations s'appliquant à votre produit particulier.

Enregistrement de garantie

Merci d'avoir enregistré votre nouveau produit M-Audio Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la meilleure qualité qui soit. Enregistrez ce produit en ligne à l'adresse www.m-audio.com/register pour recevoir des mises à jour produit GRATUITES.
