| Type de produit | Ballon d'eau chaude électrique vertical mural en titane |
| Capacité | 200 litres |
| Matériau de la cuve | Titane |
| Alimentation électrique | 230 V |
| Puissance | 3000 W |
| Dimensions approximatives | Hauteur : 130 cm, Diamètre : 60 cm |
| Poids | 75 kg |
| Installation | Montage mural |
| Fonctions principales | Chauffage de l'eau, protection contre la corrosion grâce au titane |
| Entretien et nettoyage | Vérification annuelle de l'anode, nettoyage de la cuve si nécessaire |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées pour entretien |
| Sécurité | Équipé d'un thermostat et d'une soupape de sécurité |
| Garantie | 2 ans |
| Informations générales | Idéal pour les foyers avec une forte demande en eau chaude |
FOIRE AUX QUESTIONS - BALLON D'EAU CHAUDE ELECTRIQUE VERTICAL MURAL TITANE 200 L EQUATION
Téléchargez la notice de votre Chauffe-eau électrique au format PDF gratuitement ! Retrouvez votre notice BALLON D'EAU CHAUDE ELECTRIQUE VERTICAL MURAL TITANE 200 L - EQUATION et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BALLON D'EAU CHAUDE ELECTRIQUE VERTICAL MURAL TITANE 200 L de la marque EQUATION.

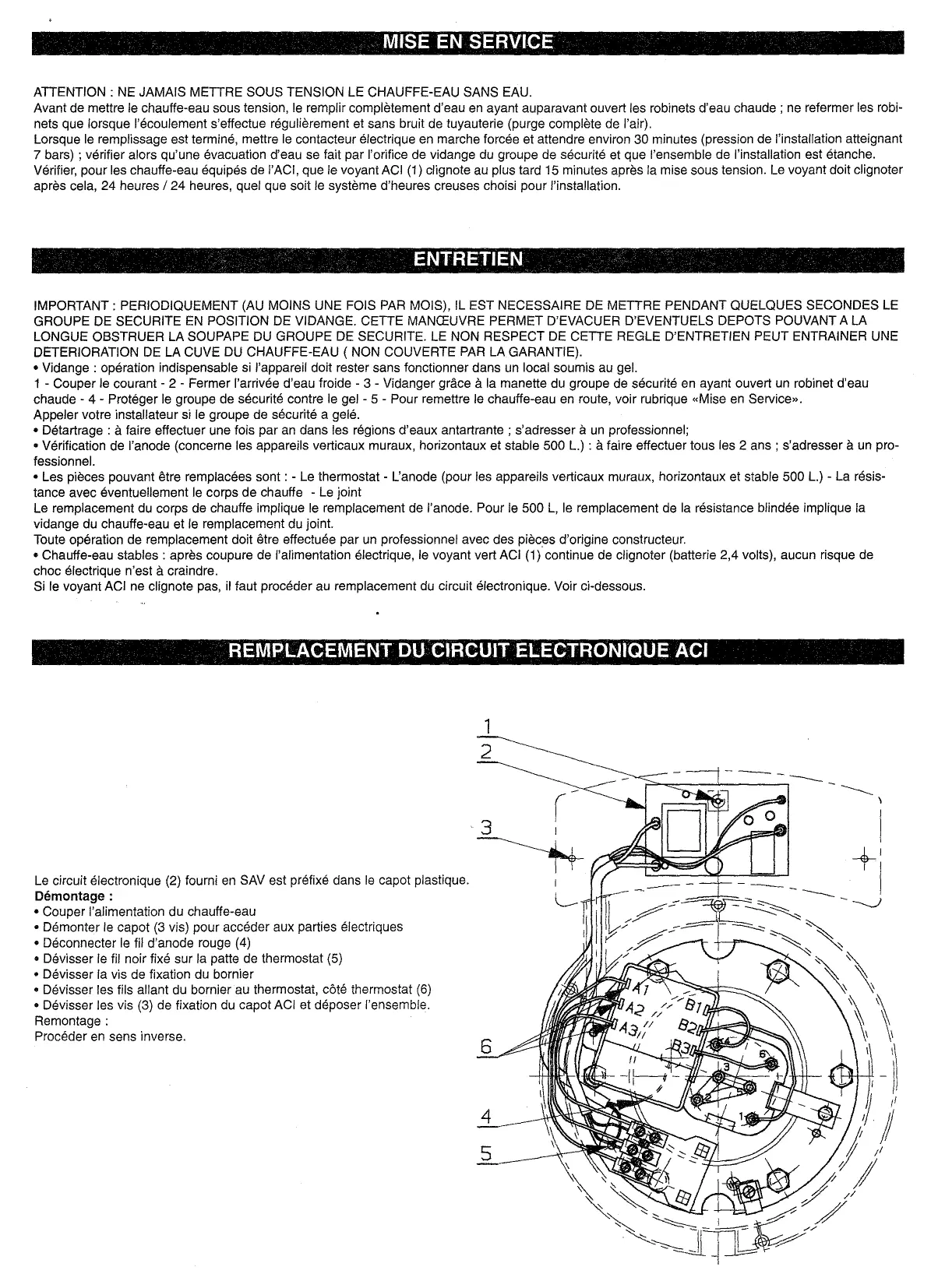

MODE D'EMPLOI BALLON D'EAU CHAUDE ELECTRIQUE VERTICAL MURAL TITANE 200 L EQUATION
Avant de metre le chauffe-eau sous tension, le replir complètement d'eau en ayant auparavant ouvert les robinets d'eau chaude; ne refermer les robinets que lorsque l'écoulement s'effectue régulierement et sans bruit de tuyauterie (purge complète de l'air).
Lorsque le remplissage est terminé,mettre le contacteur électrique en marche forcie et attendre environ 30 minutes (pression de l'installation attignant 7 bars) ; vérifier alors qu'une évacuation d'eau se fait par I'orifice de vidange du groupe de sécurité et que I'ensemble de l'installation est étanche.
Vérifier, pour les chauffe-eau équipés de l'ACI, que levoyant ACI (1) clignote au plus tard 15 minutes après la mise sous tension. Le voyant doit clignerer après cela, 24 heures / 24 heures, quel que soit le système d'heures creuses choisi pour l'installation.
ENTRETIEN
IMPORTANT : PERIODIQUEMENT (AU MOINS UNE FOIS PAR MOIS), IL EST NECESSAIRE DE METTRE PENDANT QUELQUES SECONDES LE GROUPE DE SECURITE EN POSITION DE VIDANGE. CETTE MANCEUVRE PERMET D'EVACUER D'EVENTUELS DEPOTS POUVANT A LA LONGUE OBSTRUER LA SOUPAPE DU GROUPE DE SECURITE. LE NON RESPECT DE CETTE REGLE D'ENTRETIEN PEUT ENTRainer UNE DETERIORATION DE LA CUVE DU CHAUFFE-EAU (NON COUVERTE PAR LA GARANTIE).
- Vidange : opération indispensable si l'appareil doit rester sans fonctionner dans un local soumis au gel.
1 - Couper le courant - 2 - Fermer l'arrivée d'eau froide - 3 - Vidanger grâce à la manette du groupe de sécurité en ayant ouvert un robinet d'eau chaude - 4 - Protégé le groupe de sécurité contre le gel - 5 - Pour remettre lechauffe-eau en route, voir rubrique «Mise en Service».
Appeler votre installer si le groupe de sécurité a gelé.
-
Détartrage : à faire effectuer une fois par an dans les régions d'eaux antartrante ; s'adresser à un professionnel;
-
Vérification de l'anode (concerne les appareils verticaux muraux, horizontaux et stable 500 L.): à faire effectuer tous les 2 ans; s'adresser à un professionnel.
-
Les pieces pouvant être remplacées sont : - Le thermostat - L'anode (pour les apparciels verticaux muraux, horizontaux et stable 500 L.) - La résistance avec éventuelles le corps de chauffe - Le joint
Le remplacement du corps de chauffe implique le remplacement de l'anode. Pour le 500 L, le remplacement de la resistance blinding implique la vidange du chauffe-eau et le remplacement du joint.
Toute opération de remplacement doit être effectuee par un professionnel avec des pieces d'origine constructeur.
- Chauffe-eau stables : après coupure de l'alimentation électrique, le voyant vert ACI (1) continue de clignoter (battery 2,4 volts), aucun risque de chic电量 n'est a craindre.
Si levoyant ACI ne clignote pas, il faut proceder au remplacement du circuit electronique. Voir ci-dessous.
REEMPLACEMENT DU CIRCUIT ELECTRONIQUE ACI
Le circuit électronique (2) fourni en SAV est préfixé dans le capot plastique.
Démontage :
Couper l'alimentation du chauffe-eau
- Demonter le capot (3 vis) pour acceder aux parties électriques
- Déconnecter le fil d'anode rouge (4)
- Dévisser le fil noir fixé sur la patte de thermostat (5)
- Dévisser la vis de fixation du bornier
- Dévisser les fils allant du bornier au thermostat, côté thermostat (6)
- Dévisser les vis (3) de fixation du capot ACl et déposer l'ensemble.
Remontage :
Ces appareils sont proteges de la corrosion par une anode en magnesium fixe sur le corps de chauffe. (Voir rubrique entretien)
CHAUFFE-EAU STABLES 150,200,250 ET 300L
La cuve de ces appareils est protegée contre la corrosion par un faible courant électrique imposé et une anode en titane (consommation de quelques watts par jour).
En heures creuses, l'EDF alimente le chauffe-eau et le circuit, en heures pleines, le circuit fonctionne grace a une batterie integree.
L'anode en titane est fixée à l'extrémité du doigt de gant du thermostat dans lequel passé le fil d'alimentation de l'anode (4).
Le circuit électronique (2) est fixé dans un capot spécifique (3).

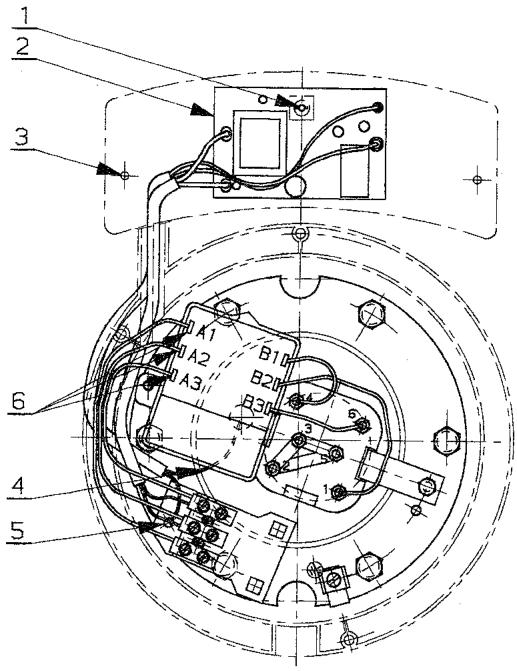

Implantation du système ACI (vue de la base du corps de chauffe)
1-Voyant clignotant ACI (vert)
2-Circuit intégré ACI
3-Capot ACI
4-Fil anode titane (rouge)
5-Fil de masse ACI (noir)
6-Raccordement au thermostat

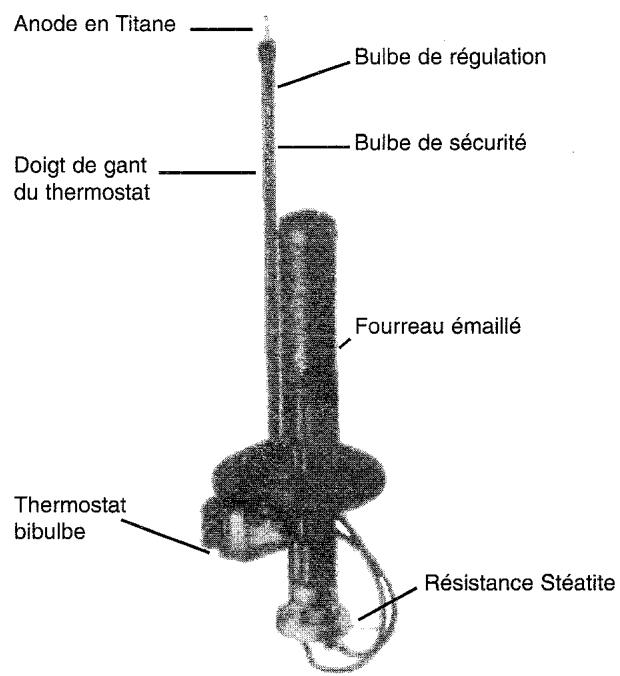

Elément stéatite avec anode en titane
BRANCHEMENT ELECTRIQUE
Le chauffe-eau equipé d'un thermostat à contacts secs ne peut être branché et fonctionner que sur un réseau à courant alternatif.
ATTENTION: LE RACCORDEMENT DE L'ALIMENTATION S'EFFECTUE SUR LE BORNIER UNIQUEMENT, ET EN AUCUN CAS SUR LA RESISTANCE. AUCUNE INTERVENTION SUPPLEMENTAIRE N'EST A PREVOIR EXCEPTES LES CHANGES DE COUPLAGE SI NECESSAIRE. LE CIRCUIT ACI EST PRECABLE EN USINE.
- Si le chauffe-eau est un modele « Tous Courants», veiller à ce que le câblage électrique de l'appareil soit adapté à la tension d'alimentation du réseau (voir schémas ci-dessous).
- Le chauffe-eau doit être relié à une canalisation fixe par un cable rigide (section des conducteurs : minimum 2,5 mm2 et 4 mm2 sur le 500L).
- La mise à la terre est obligatoire. Une borne spéciale portant le repère est prévue à cet effet.
L installation doit compter en amont du chauffe-eau un dispositif de coupure omnpolaire avec une distance d'ouverture des contacts d'au moins 3 mm - Cet apparéil n'est pas prévu pour être relié à un reliais optimisé.
Dans le but d'optimiser la consommation d'énergie, le thermostat a été réglé pour que la température de l'eau dans le chauffe-earu soit limitée à 65^ ; la résistance à la corrosion et à l'entartrage s'en trouve améliorée.
Le thermostat est plombé et ne doit pour cette raison et sousaucen pretexte subir d'eventuels réglages ou réparations en dehors de nos usines à l'exception du réglage normal par rotation de l'index (qui ne peut être effectué que par l'installateur après mise hors tension de l'appareil). Le non respect de cette clause supprime le bénéfice de la garantie.
| Thermostat | Régulation : Bulbe Sécurité - Disque | ||
| Muraux | Horizontaux | Stables | |
| Température régulation plombée | 65±5 usine | 65±5 Usine | 65±5 Usine |
| Température maxi | 78°C | 70°C | 78°C |
| Température déclench. Sécurité | 80°C | 75°C | 95°C |
COUPE-CIRCUIT THERMIQUE
Tous nos chauffe-eau sont équipés d'un coupe-circuit thermique de sécurité qui déclenché l'arrêt du chauffe-eau si la température atteint accidentellement une valeur exagérée. Ce coupe-circuit est intégré au thermostat. En cas de déclenchement de la sécurité, vérifier l'installation avant de procédé à son réarmament. En cas de déclenchement repétitif, faire remplaçer le thermostat.
EN AUCUN CAS, ON NE DOIT COURT-CIRCUITER LA SECURITE.
| MODELES | ALIMENTATION | |
| MONO | TRIPHASE | |
| Verticaux muraux 50L., 75L.100L., 150L. mono, 200L. monoHorizontaux 100L. | A | |
| Verticaux muraux 150L.tous courants et 200L. touscourantsHorizontaux 150L., 200L. | B1 | B2 |
| Stables 150L., 200L., 250L., 300L. | C1 | C2 |
| Stables 500L. | D1 | D2 |

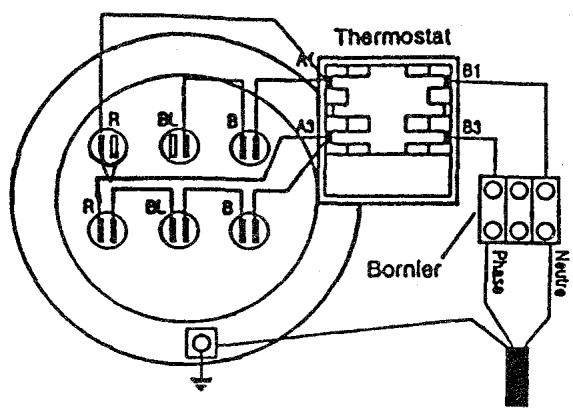

B1 Montage monophasé 230 V

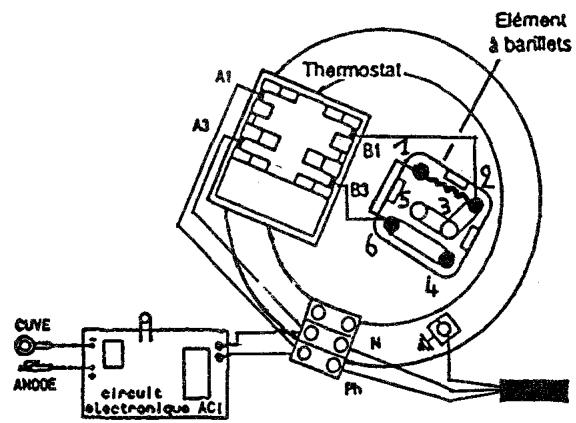

C1 Montage monophasé 230 V

D1 Montage monophasé 230 V

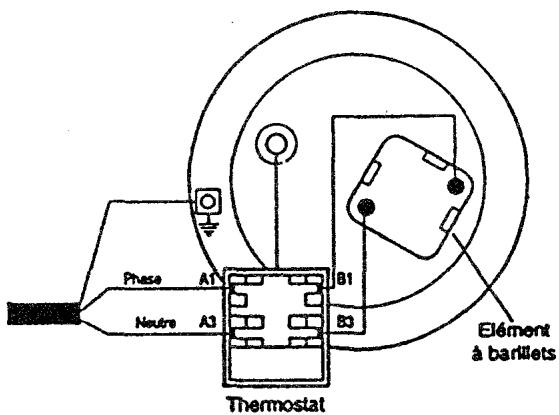

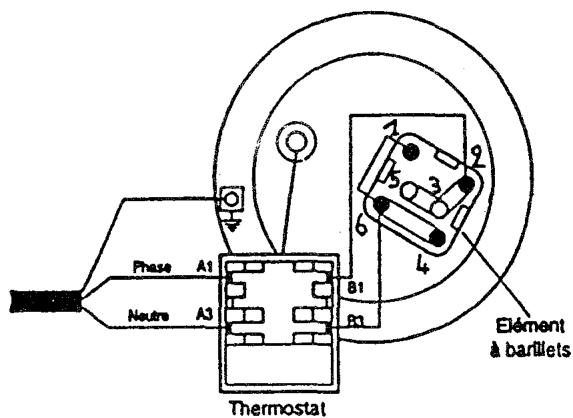

A Monophasé 230 V

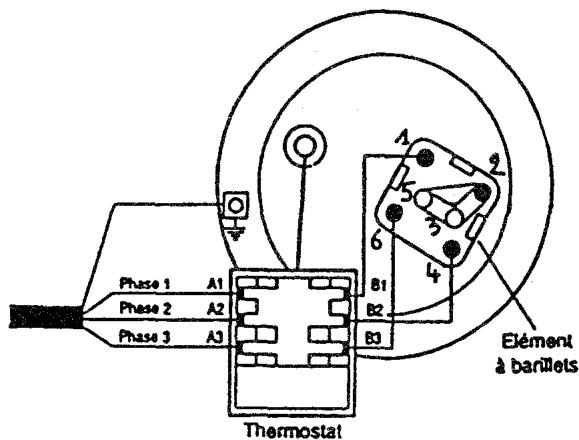

B2 Montage triphasé 400 V

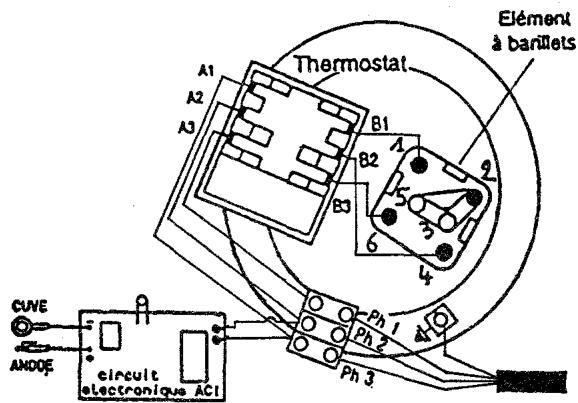

C2 Montage triphasé 400 V

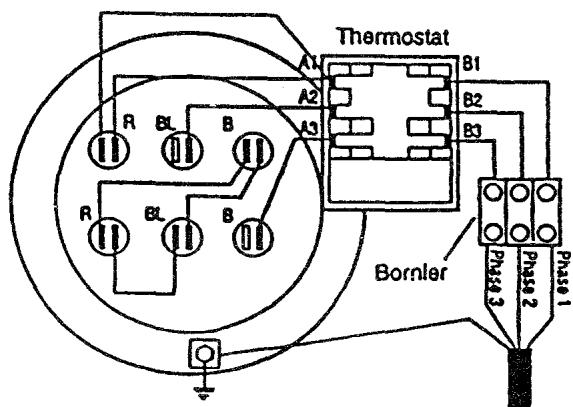

D2 Montage triphasé 400 V
