KH 2342 - Caméscope SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope PC / Webcam
Marque	SILVERCREST
Modèle	KH 2342
Résolution	1,3 mégapixels (format vidéo max. 800x600)
Lentille	6 mm
Plage de focalisation	3 cm à l'infini
Connexion	USB (USB 1.1 minimum)
Alimentation	5 V (via port USB)
Consommation électrique	40 mA
Accessoires fournis	Caméra PC, CD d'installation, mode d'emploi
Fonctions principales	Capture vidéo, prise de photos, webcam, chat vidéo
Logiciel fourni	AMCap (via CD d'installation)
Compatibilité système	Windows 98/ME/2000/XP/VISTA
Configuration minimale	Processeur Intel Pentium 100 MHz, 32 Mo RAM, 20 Mo disque, carte graphique 2D/3D 32 Mo
Garantie	3 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas immerger dans l'eau. Éviter les températures extrêmes et l'humidité.
Sécurité	Ne pas démonter l'appareil. Débrancher le connecteur USB avant de retirer le câble. Ne pas exposer à des chocs ou à l'humidité.
Pièces détachées et réparabilité	Contactez le service après-vente I.T.S.w. bv (e-mail: [e-mail]). La garantie ne couvre pas les pièces d'usure ni les dommages causés par une utilisation inappropriée.

FOIRE AUX QUESTIONS - KH 2342 SILVERCREST

Comment installer le pilote de la caméra ?

Avant de brancher la caméra, insérez le CD d'installation et lancez 'setup.exe'. Suivez les instructions, choisissez 'Complete' puis 'Install'. Redémarrez Windows si nécessaire. Ne branchez la caméra qu'après l'installation du pilote.

Comment démarrer la caméra ?

Retirez le couvercle de l'objectif. Branchez la caméra sur un port USB. Lancez le logiciel via 'Programs > USB PC Camera Plus > AMCap'. L'image apparaît après quelques instants.

Comment régler la netteté ?

Tournez la bague de focalisation (⑥) située sur l'objectif jusqu'à obtenir une image nette.

Comment prendre une photo ?

Appuyez sur la touche 'capture rapide d'image' (①) sur la caméra. Vous pouvez aussi utiliser le logiciel AMCap : menu 'Capture' puis 'Save Snapshot'.

Comment utiliser le zoom ?

Dans le logiciel AMCap, allez dans 'Options > Video Capture Filter', puis onglet 'Zoom'. Cochez 'Enable Zoom' et utilisez le curseur pour zoomer avant ou arrière.

Que faire si aucune image n'apparaît ?

Vérifiez que le couvercle de l'objectif est retiré. Assurez-vous que le pilote est correctement installé (vérifiez dans le Gestionnaire de périphériques la présence de 'USB PC Camera SN9C120'). Dans AMCap, allez dans 'Options > Preview' et cochez 'Preview'.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec. Ne jamais plonger l'appareil dans l'eau ni utiliser de produits chimiques. Évitez l'humidité et les températures extrêmes.

Est-elle compatible avec Windows 10 ?

Le manuel indique une compatibilité avec Windows 98/ME/2000/XP/VISTA. Sous Windows 10, le pilote peut ne pas être reconnu. Essayez de brancher la caméra ; si elle n'est pas détectée, recherchez des pilotes génériques ou utilisez en mode de compatibilité.

Comment orienter la caméra ?

La caméra possède un col de cygne (④) flexible qui permet de l'orienter dans la direction souhaitée. Tenez fermement le connecteur USB lors du réglage pour éviter de l'endommager.

Comment réinitialiser les réglages ?

Dans la fenêtre 'Properties' (accessible via 'Options > Video Capture Filter'), cliquez sur le bouton Default pour remettre tous les paramètres à leur valeur standard. Validez avec 'Save' pour conserver.

MODE D'EMPLOI KH 2342 SILVERCREST

1. Consignes de sécurité 2
2. Mise en service 3
3. Installation du pilote 4
4. Utilisation de la caméra 6
   Raccordement de la caméra 6
   Démarrage de la caméra 6
   Réglage de la netteté 7
   Mise à l'arrêt de la caméra 7
5. Réglages 8
   Menu "Settings" 9
   Menu "Effects" 11
   Menu „Zoom“ 12
   Réglages à partir de la barre des tâches 13
6. Caractéristiques informatiques 14
7. Caractéristiques techniques 14
8. Mise au rebut 15
9. Importateur 15
10. Remarques importantes relatives à la garantie 16

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une tierce personne, remettez-lui également le mode d'emploi.

- 1 -

FR

1. Consignes de sécurité

Usage conforme

- La caméra PC est destinée à l'enregistrement de films vidéo, de prise de vue fixes ou la transmission de "chat-vidéo" ou encore comme Webcam. La caméra PC est prévue exclusivement pour un usage privé, à l'exclusion de toute application professionnelle.

Prudence ! Risque de dommage

- Ne pas démonter la caméra. Ne faire exécuter des réparations que par des spécialistes autorisés ou le service après-vente pour éviter toute opération malencontreuse. - Ne pas exposer la caméra à des températures extrêmes ou à l'humidité.

Ne jamais plonger l'appareil dans l'eau. Pour le nettoyage n'employer qu'un chiffon souple.

Prudence ! Perte de données

• Ne jamais retirer le connecteur de la caméra lorsque le programme est en cours : risque de blocage du système.
• Dans les cas défavorables l'installation de nouveaux pilotes peut entraîner un blocage du système sur votre notebook et à la perte de données.
• Faire donc avant chaque installation des copies de sauvegarde du disque dur sur un support de données externe.
• Toujours donner un intitulé nouveau à un fichier nouveau : en effet le contenu de l'ancien fichier portant le même nom que le nouveau serait effacé sans préavis.

FR

-2-

1. Sortir la caméra PC et les accessoires de l'emballage.
2. Enlever les bandes adhésives, les films et les cales pour le transport.

Accessoires fournis

Vérifier le contenu de la livraison et sa complétude, vérifier l'absence de dommage. Contenu de la livraison :

• caméra PC
• CD d'installation
• mode d'emploi

Présentation de l'appareil

① touche capture rapide d'image
② couvercle d'objectif
3 connecteur USB
④ col de cygne
⑤ lentille
⑥ bague pour mise au point

-3-

FR

3. Installation du pilote

Attention

Ne pas raccorder la caméra à la connexion USB lorsque le pilote n'est pas encore installé. Sinon la caméra risque de ne pas être reconnue par votre notebook.

1. Mettre en marche le notebook et démarrer Windows.
2. Fermer toutes les applications en cours.
3. Insérer le CD d'installation fourni avec la caméra.

i Remarque :

Si le CD d'installation ne démarre pas automatiquement, ouvrir le poste de travail de Windows, sélectionner le lecteur de CD-ROM dans lequel se trouve le CD d'installation et ouvrir le fichier "setup.exe" par un double clic.

L'installation se lance automatiquement à partir du CD. Cliquer dans la fenêtre d'intallation sur "Next".

• Suivre les instructions à l'écran au fur et à mesure que l'installation progresse.
• Au cas où un message s'affiche concernant Windows-Logo-Test, l'ignorer et cliquer sur "Next".

1. Choisir le type d'installation "Complete" et cliquer sur "Next". Sélectionner dans la fenêtre suivante la rubrique "Install".

Cliquer sur "Finish", le pilote de la caméra est maintenant installé. Redémarrer le cas échéant Windows si une invite en ce sens s'affiche.

- 5 -

FR

4. Utilisation de la caméra

Raccordement de la caméra

1. Enficher le connecteur USB ③ de la caméra dans la connexion USB de votre notebook.

La séquence de reconnaissance de nouveau matériel se met en route.

1. Suivre les indications à l'écran.

2. Au besoin sélectionner au cours de la phase d'installation "Installer le logiciel automatiquement".

3. Au cas où un message s'affiche pour le Windows-Logo-Test, l'ignorer et cliquer sur "Continue".

4. La séquence de reconnaissance du nouveau matériel une fois terminée, la caméra est opérationnelle de même que le logiciel pour les "vidéo-chat" ou les prises de vue.

Démarrage de la caméra

i Remarque :

Retirer le couvercle de l'objectif ② avant toute utilisation.

Deux modes possibles pour le démarrage de la caméra :

• action sur la touche capture rapide d'image ① sur la caméra ou

- sélection dans le menu initial, sous "PROGRAMS" de la rubrique "USB PC Camera Plus". Cliquer dans le menu sur "AMCap".

Le programme AMCap s'ouvre. L'image de la caméra s'affiche peu de temps après.

- Orienter la caméra avec le col de cygne ④.

FR

-6-

Remarque :

Tenir fermement le connecteur USB tout en manoeuvrant le col de cygne pour éviter d'endommager le connecteur.

Remarque :

En l'absence d'image, ouvrir la fonction "configuration" de votre notebook. A la rubrique "Display adapters" la fonction "USB PC Camera SN9C120" doit être présente. Si cette rubrique n'est pas présente, refaire l'installation du pilote. D'autre part dans le menu "Options" du programme "AMCap", la rubrique "Preview" doit être active.

Réglage de la netteté

- Tourner la bague de focalisation ⑥ sur l'objectif de la caméra, jusqu'à ce que l'image soit nette.

Mise à l'arrêt de la caméra

• Fermer le programme. Le caméra se met à l'arrêt automatiquement et la connexion USB de votre notebook peut être débranchée.
• Après usage remettre en place le couvercle ② sur l'objectif ⑤.

5. Réglages

Toutes les possibilités de réglage pour les prises de vue sont accessibles dans le menu du logiciel.

Les rubriques et options de menu en gris ne sont pas supportées par votre caméra ou votre notebook.

Pour appeler la fenêtre des réglages, sélectionner dans la barre de menu "Options" puis la rubrique "Video Capture Filter".

La fenêtre "Properties" s'affiche permettant de procéder aux réglages suivants :

FR

-8-

Fonction miroir de l'image de la caméra

Image Flip

Fonction rotation de l'image de 180°

Low Light

Pour prise de vue avec un faible niveau de luminosité

D'autres paramètres sont ajustables dans cette zone, la luminosité, le contraste, le facteur gamma, la tonalité, la saturation, la netteté et le format VGA-SnapSize (des captures d'image VGA).

Remet tous les réglages à leur valeur standard

Save

Enregistre les réglages en cours

Restore

Restauration des derniers réglages

In/Out Door

Fixer ici si les prises de vue se font en intérieur ou en extérieur

(conditions de luminosité ambiante).

Flicker

Fixez la fréquence de prise de vue à 50 Hz ou à 60 Hz. Ce réglage

peut aider à la prise de vue d'écran.

Extra Control

Choisissez si l'image sera prise à Backlight Comp. (contre-jour) ou en noir et blanc (B/W Mode).

Aux LED Mode

Fonction non disponible.

Auto Mode Control

En enlevant le crochet sous "Auto", possibilité de réglage en manuel de la largeur de bande USB, de la brillance et de la balance de blanc.

FR

- 10 -

Définir ici un effet pour l'image.

Frame

Sélectionnez un cadre pour le visionnement de l'image.

Customized Frame

Vous pouvez sélectionner ici les paramètres pour le format graphique bitmap (.bmp) de l'image.

Si vous voulez supprimer les effets et le cadre précédemment choisis, sélectionnez l'option "No effect&frame" (aucun effet&aucun cadre).

-11-

FR

Activer le crochet dans le champ "Enable Zoom" (Activer zoom) pour mettre en marche la fonction zoom en manuel.

Agir sur le coulisseau entre "Zoom In" (Agrandir) et "Zoom Out" (Réduire) pour agrandir ou diminuer l'image.

Remarque

Pour fixer le format, fixer d'abord la résolution à 640x480 pixels dans le menu "Options/Video Capture Pin".

FR

- 12 -

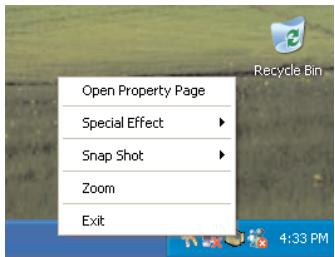

Réglages à partir de la barre des tâches

Les principaux réglages peuvent aussi être faits à partir de la barre des tâches.

Cliquer avec la touche droite de la souris sur le symbole de la caméra dans la barre des tâches.

Vous pouvez ouvrir ici le menu "Properties".

Special Effect

Sélection directe possible des effets du menu "Properties".

Snap Shot

Fixer ici la taille de la capture d'image.

i Remarque

Pour fixer le format, fixer d'abord la résolution à 640x480 pixels dans le menu "Options/ Video Capture Pin".

Zoom

Réglage de la fonction zoom.

- 13 -

FR

Exit

Fermeture du menu barre des tâches.

6. Caractéristiques informatiques

Notebook ou PC avec processeur IntelPentium min. 100Mhz

Système d'exploitation : Windows 98/ME/2000/XP/VISTA

32 Mo de mémoire de travail libre

20 Mo d'emplacement mémoire libre

Carte graphique 2D/3D avec min.32 Mo de RAM et échelle de couleurs sur 16 bits

Lecteur de disque CD-ROM quadruple approprié pour CD 8cm

Connecteur USB min. USB1.1

7. Caractéristiques techniques

Lentille : 6 mm

Format vidéo : max. 800x600

Plage de focalisation : 3 cm jusqu'à l'infini

Résolution : 1,3 M

Tension d'alimentation : 5 V

Consommation électrique : 40 mA

FR

- 14 -

8. Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique ordinaire.

Eliminez l'appareil par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune. Respecter les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Recycler l'emballage

Eliminez l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

9. Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

Allemagne

www.kompernass.com

10. Remarques importantes relatives à la garantie

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. Dans le cas où vous auriez une réclamation en dépit de nos standards de qualité élevés, veuillez contacter la hotline de notre service après-vente. Dans le cas où votre réclamation ne pourra être traitée par téléphone, vous recevrez

• un numéro de traitement (numéro RMA) ainsi que
• une adresse à laquelle envoyer votre produit pour la mise en oeuvre de la garantie.

Dans ce cas, veuillez joindre à votre envoi une copie du justificatif d'achat (ticket de caisse). L'appareil doit être emballé de manière à ne pas être endommagé durant le transport et le numéro RMA doit être clairement indiqué. Les envois qui ne seraient pas accompagnés du numéro RMA ne pourront pas être traités.

Remarque :

La garantie s'applique uniquement en cas de défaut matériel ou de fabrication. La garantie ne concerne pas

• les pièces d'usure
• les dommages affectant les pièces fragiles tels que les commutateurs ou les batteries.

Le produit est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente autorisée. Cette garantie s'applique sans préjudice de vos prétentions telles que définies par la législation.

FR

- 16 -

Merci de fournir tous les renseignements demandés et de les envoyer avec l'appareil

Garantie

I.T.S.w. bv

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

BE

SilverCrest

Webcam Mobile KH 2342

Pous assurer un déroulement sans frais des réparations, prenez contact avec le Service-Hotline. Préparez à cet effet votre ticket de caisse.
