XE-A207W - Caisse enregistreuse SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisse enregistreuse électronique
Marque	SHARP
Modèle	XE-A207W
Dimensions (L × P × H)	360 × 425 × 330 mm
Poids	Environ 11 kg
Alimentation	Tension et fréquence nominales officielles (220-240 V, 50/60 Hz)
Consommation électrique (veille)	7,4 W (220-230 V, 50/60 Hz) / 7,5 W (230-240 V, 50 Hz)
Consommation électrique (exploitation)	32,4 W (220-230 V) / 32,2 W (230-240 V)
Température de service	0 à 40 °C
Écran opérateur	Écran LCD inclinable, 160 × 64 points
Écran client	Écran à diodes à 7 segments
Imprimante	Thermique à une seule station, vitesse d'impression environ 12 lignes/s, capacité 30 chiffres
Rouleau de papier	Largeur 57,5 ± 0,5 mm, diamètre max. 80 mm, épaisseur 0,06-0,08 mm
Tiroir-caisse	5 compartiments billets, 8 compartiments pièces, clé de verrouillage
Fonctions principales	Ventes, remboursements, escomptes, TVA, rapports X/Z, programme PLU, mode formation, carte SD, journal électronique
Piles de sauvegarde	2 piles alcalines LR6 (AA) pour mémoire
Niveau sonore	LpA: 60,7 dB(A) (max. 80,4 dB(A) à l'ouverture du tiroir)
Accessoires fournis	Manuel de base, feuille de touches standard, rouleau papier, 2 clés tiroir, équerre de fixation, étiquette batterie
Sécurité	Coupe-papier tranchant, risque d'explosion des piles, ne pas utiliser mains mouillées
Entretien	Nettoyer avec chiffon doux et sec, pas de solvants
Réparabilité	Pièces détachées disponibles auprès du service après-vente

FOIRE AUX QUESTIONS - XE-A207W SHARP

Comment initialiser la caisse enregistreuse avant la première utilisation ?

Sortez l'emballage, insérez la fiche dans une prise CA (sans piles), puis allumez. L'écran affiche la sélection de la langue. Suivez les instructions pour configurer date, heure, taux de TVA et code d'accès.

Comment installer un rouleau de papier correctement ?

Retirez le capot de l'imprimante, soulevez le bras du rouleau, placez le papier (57,5 mm de large) dans le support en coupant la partie collée, insérez l'extrémité dans les guides, puis refermez le bras jusqu'au verrouillage.

Que faire si l'écran ne s'allume pas ?

Vérifiez que la prise électrique est alimentée et que la fiche est bien branchée. Si l'écran est en veille, appuyez sur une touche pour le réactiver.

Comment effectuer un remboursement ?

En mode REG, appuyez sur la touche de remboursement (RF) avant de saisir l'article. Saisissez le montant et le rayon, puis finalisez comme une vente normale.

Comment imprimer un rapport de ventes quotidien (rapport X1) ?

Appuyez sur MODE, sélectionnez '4 X1/Z1 MODE', puis '2 LECTURE' et choisissez le rapport souhaité (général, PLU, etc.). Appuyez sur TL/NS pour imprimer.

Comment corriger une saisie erronée ?

Si l'erreur est immédiate, appuyez sur la touche C. Pour une saisie de rayon, utilisez la touche d'annulation directe. Pour une saisie précédente, utilisez 'CORRECTION' avant finalisation.

Que faire en cas de bourrage papier ?

Retirez le capot de l'imprimante, soulevez le bras, retirez délicatement le papier coincé (attention au coupe-papier tranchant), puis réinstallez le rouleau correctement.

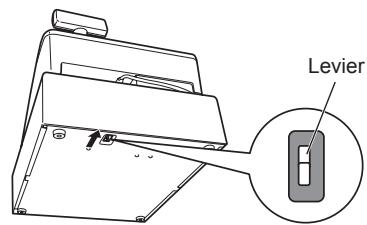

Comment ouvrir manuellement le tiroir en cas de panne ?

Cherchez le levier de déverrouillage manuel sous la machine (côté arrière) et déplacez-le dans le sens de la flèche. Le tiroir s'ouvre si la serrure n'est pas verrouillée.

Quelles piles utiliser pour la sauvegarde mémoire ?

Utilisez 2 piles alcalines LR6 (type AA) neuves. Installez-les après initialisation, en respectant la polarité. Remplacez les piles dès que le message 'BATTERIE FAIBLE' apparaît.

Comment nettoyer la caisse enregistreuse ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants comme la benzine ou les diluants. Nettoyez régulièrement la tête d'impression avec un coton-tige sec.

MODE D'EMPLOI XE-A207W SHARP

• Soyez très prudent lors du retrait et du repositionnement du capot de l'imprimante, car le coupe-papier monté à l'intérieur est très tranchant.
• Installer l'enregistreuse dans un endroit non exposé à la lumière directe du soleil, aux variations anormales de température, à une forte humidité ou aux éclaboussures d'eau. Dans le cas contraire, le boîtier et les composants électroniques pourraient en être endommagés.
• Ne jamais utiliser l'enregistreuse avec les mains mouillées.

L'eau pourrait pénétrer à l'intérieur de l'enregistreuse et entraîner des défaillances de composants.

• Lors du nettoyage de l'enregistreuse, utiliser un chiffon doux et sec. Ne jamais utiliser des solvants, tels que la benzine et/ou les diluants.

L'utilisation de ces produits chimiques entraîne la décoloration ou la détérioration du boîtier.

• L'enregistreuse peut être branchée à toute prise murale standard (tension nominale officielle).

Tout autre appareil électrique branché sur le même circuit électrique peut causer un dysfonctionnement de l'enregistreuse.

• Pour la protection contre la perte des données, après avoir initialisé l'enregistreuse, installer deux piles alcalines LR6 (type « AA »). Lors de la manipulation des piles, respecter les consignes suivantes :

Une utilisation incorrecte des piles peut provoquer leur explosion ou des fuites, endommageant éventuellement l'intérieur de l'enregistreuse.

• RISQUE D'EXPLOSION SI LA PILE DE REMPLACEMENT EST DE TYPE INCORRECT. JETER LES PILES USAGÉES CONFORMÉMENT AUX INSTRUCTIONS.
• S'assurer que les pôles positifs (+) et négatifs (-) de chaque pile sont correctement orientés pour l'installation.
• Ne jamais mélanger des piles de types différents.
• Ne jamais mélanger des piles usées avec des piles neuves.
• Ne jamais laisser les piles usées dans le compartiment à piles.
• Retirer les piles si l'on prévoit de ne pas utiliser la caisse enregistreuse pendant de longues périodes.
• En cas de fuite d'une pile, nettoyer immédiatement le compartiment à piles, en veillant à ce que le liquide des piles n'entre pas en contact direct avec la peau.
• Pour la mise au rebut des piles, se conformer aux directives correspondantes en vigueur dans votre pays.
• Pour une mise hors tension complète, débrancher la prise principale.

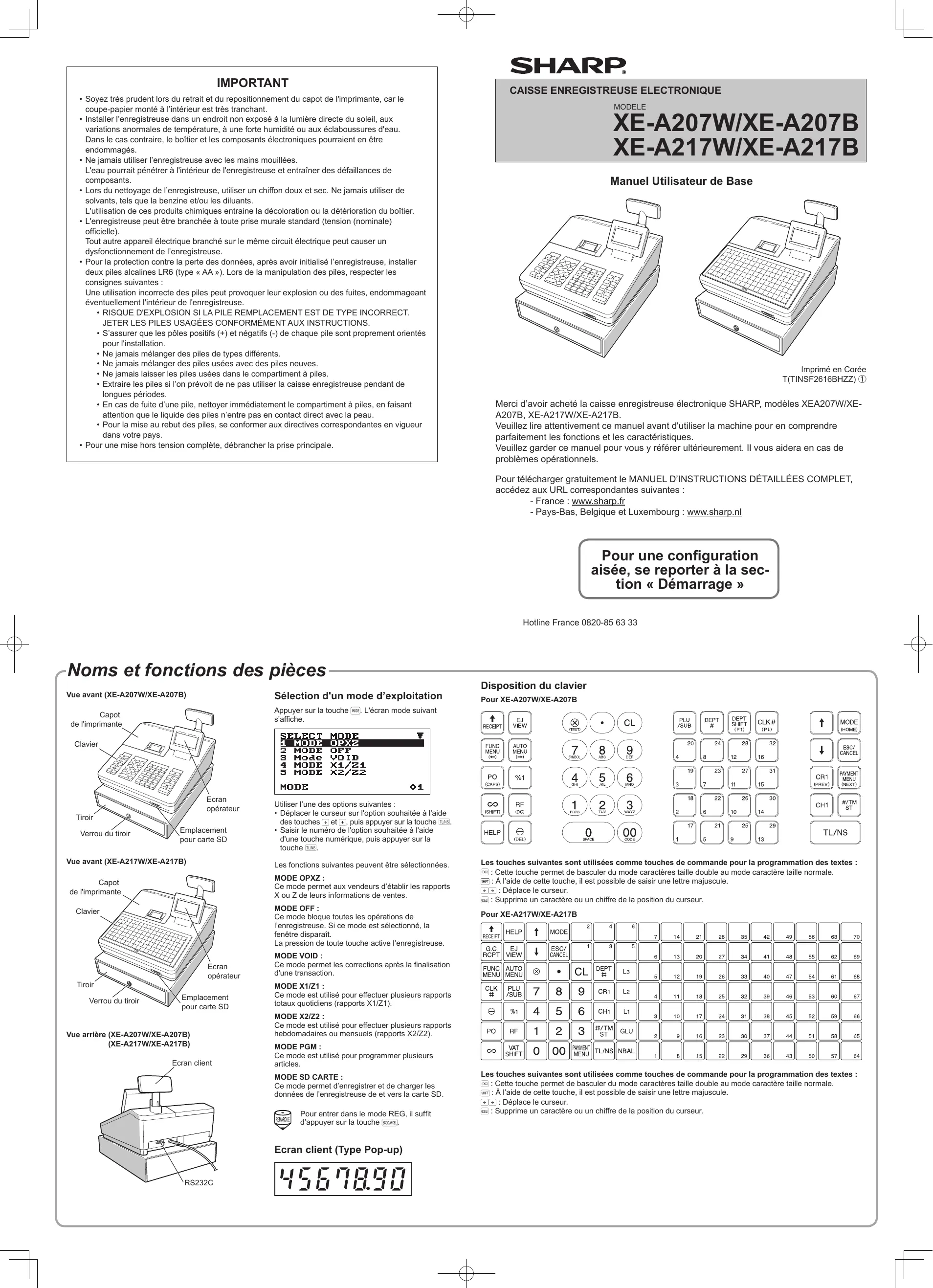

SHARP®

CAISSE ENREGISTREUSE ÉLECTRONIQUE

MODÈLE

XE-A207W/XE-A207B, XE-A217W/XE-A217B

Manuel Utilisateur de Base

Imprimé en Corée (TINSF2616BHZZ) ①

Merci d'avoir acheté la caisse enregistreuse électronique SHARP, modèles XE-A207W/XE-A207B, XE-A217W/XE-A217B.

Veuillez lire attentivement ce manuel avant d'utiliser la machine pour en comprendre parfaitement les fonctions et les caractéristiques.

Veuillez garder ce manuel pour vous y référer ultérieurement. Il vous aidera en cas de problèmes opérationnels.

Pour télécharger gratuitement le MANUEL D'INSTRUCTIONS DÉTAILLÉES COMPLET, accédez aux URL correspondantes suivantes :

• France : www.sharp.fr
• Pays-Bas, Belgique et Luxembourg : www.sharp.nl

Pour une configuration aisée, se reporter à la section « Démarrage »

Hotline France : 0820-85 63 33

Noms et fonctions des pièces

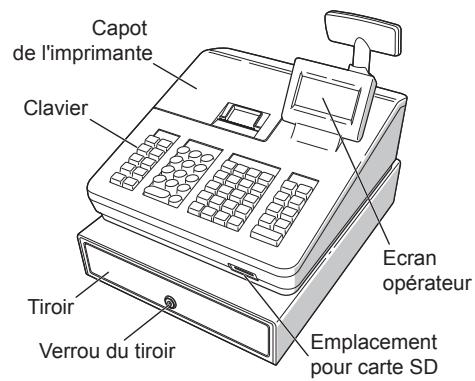

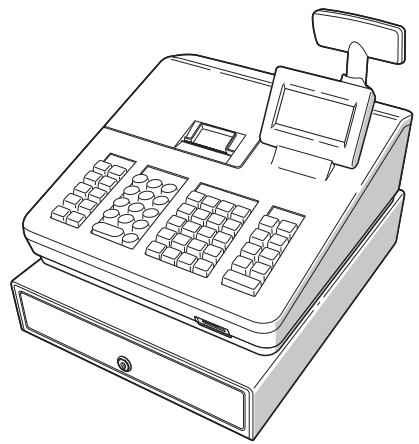

Vue avant (XE-A207W/XE-A207B)

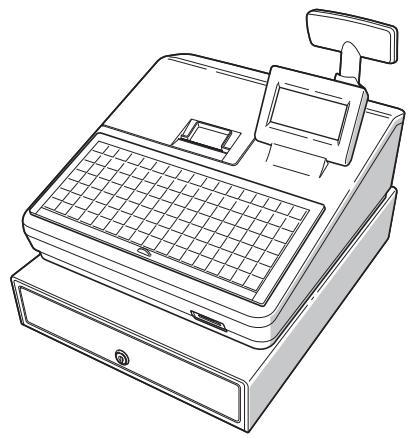

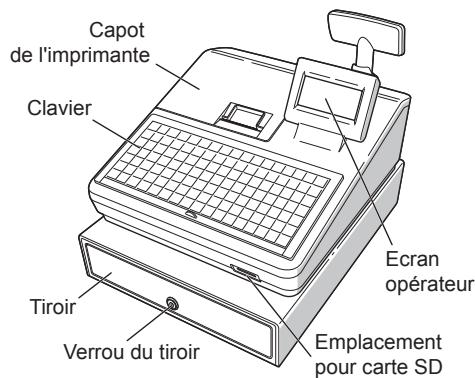

Vue avant (XE-A217W/XE-A217B)

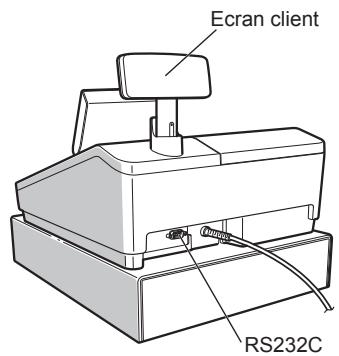

Vue arrière (XE-A207W/XE-A207B) (XE-A217W/XE-A217B)

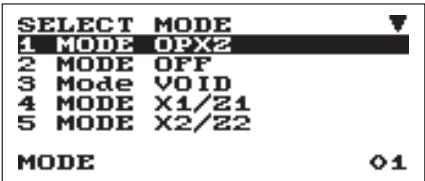

Sélection d'un mode d'exploitation

Appuyer sur la touche MODE. L'écran mode suivant s'affiche.

Utiliser l'une des options suivantes : - Déplacer le curseur sur l'option souhaitée à l'aide des touches et , puis appuyer sur la touche [TUN]. - Saisir le nombre de l'option souhaitée à l'aide d'une touche numérique, puis appuyer sur la touche [TUN].

Les fonctions suivantes peuvent être sélectionnées.

MODE OPXZ :

Ce mode permet aux vendeurs d'établir les rapports X ou Z de leurs informations de ventes.

MODE OFF

Ce mode bloque toutes les opérations de

l'enregistreuse. Si ce mode est sélectionné, la

fenêtre disparaît.

La pression de toute touche active l'enregistreuse.

MODE VOID

Ce mode permet les corrections après la finalisation d'une transaction.

MODE X1/Z1:

Ce mode est utilisé pour effectuer plusieurs rapports totaux quotidiens (rapports X1/Z1).

MODE X2/Z2:

Ce mode est utilisé pour effectuer plusieurs rapports hebdomadaires ou mensuels (rapports X2/Z2).

MODE PGM

Ce mode est utilisé pour programmer plusieurs

articles.

MODE SD CARTE :

Ce mode permet d'enregistrer et de charger les

données de l'enregistreuse de et vers la carte SD.

Pour entrer dans le mode REG, il suffit

d'appuyer sur la touche EBCCAENCE.

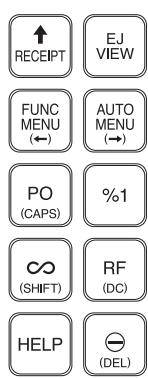

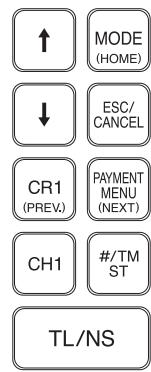

Disposition du clavier

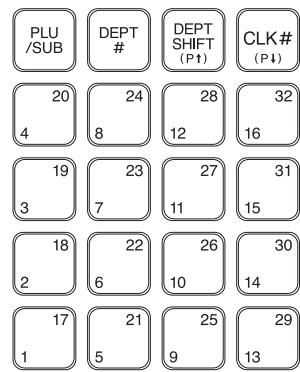

Pour XE-A207W/XE-A207B

Les touches suivantes sont utilisées comme touches de commande pour la programmation des textes :

: Cette touche permet de basculer du mode caractères taille double au mode caractères taille normale.

Shift: À l'aide de cette touche, il est possible de saisir une lettre majuscule. ← → : Déplace le curseur. Supprime un caractère ou un chiffre de la position du curseur.

Pour XE-A217W/XE-A217B

↑RECEIPT	HELP	↑	MODE	2	4	6	7	14	21	28	35	42	49	56	63	70
G.C.RCPT	E.J VIEW	↓	ESC/CANCEL	1	3	5	6	13	20	27	34	41	48	55	62	69
FUNC.MENU	AUTO MENU	⊗	•	CL	DEPT #	L3	5	12	19	26	33	40	47	54	61	68
CLK#	PLU/SUB	7	8	9	CR1	L2	4	11	18	25	32	39	46	53	60	67
Θ	%1	4	5	6	CH1	L1	3	10	17	24	31	38	45	52	59	66
PO	RF	1	2	3	#/TM ST	GLU	2	9	16	23	30	37	44	51	58	65
∞	VAT SHIFT	0	00	PAYMENT MENU	TL/NS	NBAL	1	8	15	22	29	36	43	50	57	64

Les touches suivantes sont utilisées comme touches de commande pour la programmation des textes :

: Cette touche permet de basculer du mode caractères taille double au mode caractères taille normale. Shift: À l'aide de cette touche, il est possible de saisir une lettre majuscule. ← → : Déplace le curseur. Supprime un caractère ou un chiffre de la position du curseur.

Démarrage

Initialisation de la caisse enregistreuse

Pour que la caisse enregistreuse fonctionne correctement, l'initialiser avant de la programmer pour la première fois. Suivre la procédure suivante.

1. Sortir l'encre

d'emballage.

1. Insérer la fiche dans la prise CA. IMPORTANT : Cette opération doit être effectuée sans piles installées.

Ne jamais installer les piles dans la caisse enregistreuse avant de l'initialiser. Avant de faire fonctionner la caisse enregistreuse, l'initialiser, puis installer deux piles alcalines LR6 neuves (type « AA ») dans l'enregistreuse. Dans le cas contraire, des distorsions de contenus de la mémoire et le dysfonctionnement de la caisse enregistreuse peuvent se produire.

Sélection de la langue

1. Afficher « Sélection de la langue » après avoir mis sous tension l'appareil.
2. Appuyer sur la touche numérique du nombre correspondant à la langue souhaitée.

Après avoir sélectionné la langue, l'enregistreuse est initialisée. Effectuer la configuration en fonction des instructions affichées.

Configuration de la date et de l'heure

1. Afficher « Configuration de DATE / HEURE ».
2. Saisir la date en 6 chiffres. Par exemple, pour indiquer le 5 juin 2011, saisir 050611.
3. Appuyer sur la touche [+] pour sélectionner la configuration de l'heure.
4. Saisir l'heure en 4 chiffres. Par exemple, pour indiquer 14h30min, saisir 1430.
5. Appuyer sur la touche [TUN] pour configurer la date et l'heure.

Configuration du taux d'imposition

1. Sélectionner le numéro d'identification fiscale (1 à 4) pour configurer le taux d'imposition. Saisir le taux d'imposition en 7 chiffres (les
2. Saisir le taux d'imposition en 1 chiffre (les zéros initiaux peuvent être omis). Par exemple, pour configurer 7 %, appuyer sur la touche « 7 »
3. Pour configurer le deuxième taux d'imposition et les suivants, appuyer sur la touche [+].
4. Appuyer sur la touche [TLNS] pour configurer le taux d'imposition. Pour plus de détails, se reporter au « MANUEL D'INSTRUCTIONS DÉTAILLÉES COMPLET »

Calcul du taux de TVA

La TVA est comprise dans le prix saisi, et le montant d'imposition est calculé au moment du paiement en fonction du taux de TVA programmé.

Par défaut, la TVA1 est affectée à tous les articles.

La fonction HELP fournit les instructions pour l'affectation de la TVA au rayon. Après avoir appuyé sur la touche « 7 », pour accéder à l'Aide, appuyer sur la touche [HELP].

Configuration du code d'accès du mode

1. À l'aide des touches ou, sélectionner le mode pour configurer le code d'accès. 2. À l'aide des touches numériques, saisir le code de 4 chiffres. 3. Appuyer sur la touche [TLNS] pour configurer le mode avec code d'accès. Si aucun code d'accès n'est configuré, appuyer sur la touche [TLNS].

Configuration du code d'accès du manager

1. À l'aide des touches numériques, saisir le code de 4 chiffres.
2. Appuyer sur la touche [TUNS] pour configurer le code d'accès du manager. Si aucun code d'accès n'est configuré, appuyer sur la touche (TL/NS).

Configuration du logo du ticket de caisse

1. Pour modifier le texte du logo par défaut, appuyer sur la touche DEL pour supprimer le texte présent sur chaque ligne. À l'aide des touches alphabétiques, saisir le texte à imprimer sur le ticket de caisse.
2. Appuyer sur la touche TLNS pour configurer le logo du ticket de caisse.

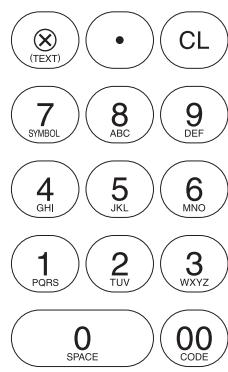

Méthode de saisie de texte

Pour XE-A207W/XE-A207B

Il existe deux manières de programmer le texte : à l'aide des touches alphabétiques présentes sur le clavier ou par la saisie de codes de caractères à l'aide des touches numériques présentes sur le clavier.

Vous pouvez saisir des caractères conformes aux petites figures imprimées dans la position inférieure des touches numériques. La disposition, voyez la disposition du clavier, neaupe modale XE La Disposition du A207W/XE-A207B

Par exemple, pour saisir « A », appuyez sur la touche 8. Pour saisir « B », appuyez deux fois sur la touche 8.

Pour XE-A217W/XE-A217B

Il existe deux manières de programmer le texte : à l'aide des touches alphabétiques (ou de la pellicule des touches de programmation) ou en saisissant les codes des caractères à l'aide des touches numériques du clavier. Pour saisir des chiffres, des lettres et des symboles, appuyez simplement sur le caractère correspondant de la pellicule des touches de programmation. Pour la disposition des touches, reportez-vous au « MANUEL D'INSTRUCTIONS DÉTAILLÉS COMPLET ».

Pour plus de détails sur le logo du ticket de caisse, se reporter au « MANUEL D'INSTRUCTIONS DÉTAILLÉES COMPLET ».

La fonction HELP fournit les instructions pour configurer le message du logo. Après avoir saisi « 13 », appuyer sur la touche HELP pour accéder à l'Aide.

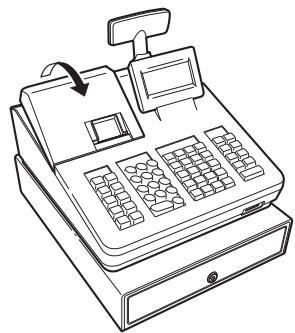

Installation des piles

Les piles doivent être installées dans la caisse enregistreuse pour éviter la perte des données et des contenus programmés de la mémoire en cas de déconnexion accidentelle du câble d'alimentation de CA ou de coupure de courant.

Installer deux piles neuves LR6 (type « AA ») avant de programmer et d'utiliser la caisse enregistreuse.

1. Retirer le capot de l'imprimante.

1. Ouvrir le couvercle du compartiment des piles à côté du support du rouleau de papier.
2. Installer deux piles neuves LR6 (type « AA »).

1. Fermer le couvercle à piles.
2. Repositionner le capot de l'imprimante.

Installation d'un rouleau de papier

Toujours installer le rouleau de papier, même si l'enregistreuse est configurée pour ne pas imprimer le ticket de caisse en mode REG. 1. Retirer le capot de l'imprimante. 2. Soulever le bras du rouleau d'impression.

Bras du rouleau d'impression

1. Positionner correctement le papier dans le support du rouleau.

Avant de positionner un nouveau rouleau de papier dans le support du rouleau, couper la partie collée (bande adhésive) du papier et vérifier que l'extrémité coupée du papier soit bien droite.

1. Introduire l'extrémité du papier le long des guides de positionnement du papier, comme indiqué sur le schéma.
2. Tout en maintenant enfoncé le papier, fermer lentement le bras du rouleau d'impression.

Guides de positionnement du papier

Si le bras du rouleau d'impression n'est pas bien verrouillé, l'impression ne se produit pas correctement. Si ce problème se produit, ouvrir puis refermer le bras, comme indiqué ci-dessus.

1. Couper le papier en excès et repositionner le capot de l'imprimante.

1. Appuyer sur la touche + RECEIPT (Ticket de caisse) pour s'assurer que l'extrémité du papier sort bien du capot de l'imprimante et que le nouveau papier apparaît.

Si l'extrémité du papier ne sort pas, ouvrez le capot de l'imprimante, faites passer l'extrémité du papier entre le coupe-papier et le guide du papier du capot de l'imprimante, puis repositionnez le capot de l'imprimante.

Saisies

Saisie des ventes de base

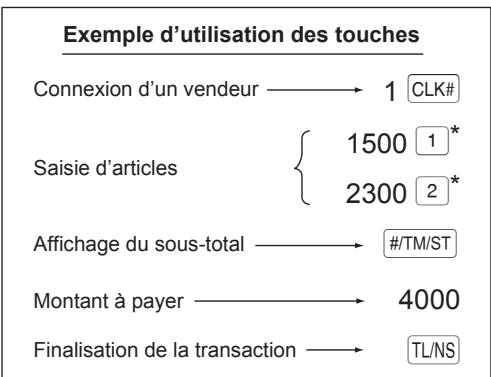

Ci-dessous, un exemple de saisies de ventes de base lors de la vente d'articles payés en espèces. Pour plus de détails, se reporter au « MANUEL D'INSTRUCTIONS DÉTAILLÉES COMPLÉTÉ »

1. Saisir le code vendeur et appuyer sur la touche CLK#. Par défaut, la session est ouverte par le vendeur 1.
2. Saisir le prix unitaire et appuyer sur la touche correspondant au rayon approprié. Pour plus de détails, se reporter à l'article ci-dessous.
3. Répéter l'étape 2 pour tous les articles du rayon.
4. Lorsque la saisie des articles est terminée, appuyer sur la touche (#TM/ST). Le montant total à payer s'affiche.
5. Recevoir le montant du client, et saisir le montant au moyen des touches numériques.
6. Appuyer sur la touche TLNS. La monnaie à rendre s'affiche et le tiroir s'ouvre.
7. Refermer le tiroir.

* 1 2 : indiquent les touches de rayons.

Saisies de rayon

L'enregistreuse fournit un maximum de 99 rayons pour un classement de marchandises. Les attributs des groupes, tels que les états taxables, sont appliqués aux articles quand ceux-ci sont ajoutés aux rayons.

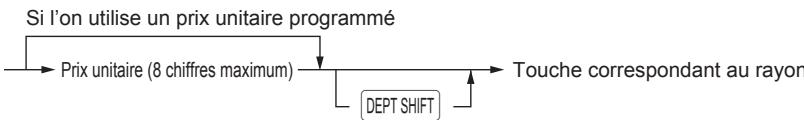

Pour XE-A207W/XE-A207B

A) Pour les rayons 1 à 16, saisir le prix unitaire et appuyer sur la touche correspondant au rayon. Si l'on utilise le prix unitaire programmé, appuyer seulement sur la touche correspondant au rayon.

B) Pour les rayons 17 à 32, saisir le prix unitaire, appuyer sur la touche (DEPT SHIFT) et appuyer sur la touche correspondant au rayon. Si l'on utilise le prix unitaire programmé, appuyer sur la touche (DEPT SHIFT), puis sur la touche correspondant au rayon.

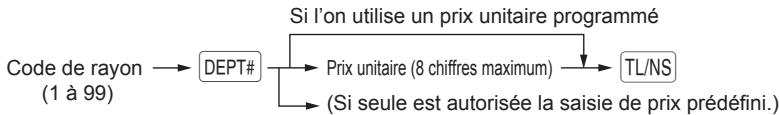

C) Pour les rayons 33 et plus, saisir le code de rayon au moyen des touches numériques et appuyer sur la touche DEPT#, puis saisir le prix unitaire et appuyer sur la touche [TUN]. Si l'on utilise le prix unitaire programmé, saisir le code de rayon et appuyer sur la touche DEPT#.

Pour XE-A217W/XE-A217B

A) Pour les rayons 1 à 6, saisir le prix unitaire et appuyer sur la touche correspondant au rayon. Si l'on utilise le prix unitaire programmé, appuyer seulement sur la touche correspondant au rayon.

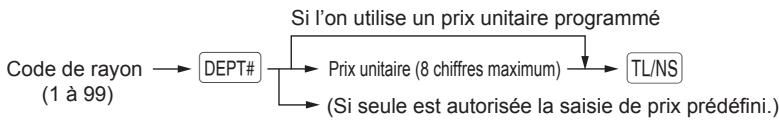

B) Pour les rayons 7 et plus, saisir un code de rayon au moyen des touches numériques et appuyer sur la touche DEPT#, puis saisir le prix unitaire et appuyer sur la touche [TLNS]. Si l'on utilise le prix unitaire programmé, saisir un code de rayon et appuyer sur la touche DEPT#.

La fonction de saisie de PLU direct n'est disponible que pour le modèle XE-A217W/XE-A217B.

Alerte d'erreur

Dans les exemples suivants, l'enregistreuse passe à un état d'erreur accompagné d'un bip d'alerte et d'un message d'erreur à l'écran. Effacer l'état d'erreur en appuyant sur la touche , puis prendre les mesures appropriées pour remédier au problème.

• Si plus de 32 chiffres sont saisis (dépassement de la limite de saisie) :
• Si une erreur de manipulation des touches est effectuée : Effacer l'erreur et refaire la saisie.
• Si une saisie dépassant la limite de saisie de montant programmable est effectuée : Vérifier si le montant saisi est correct. S'il est correct, il peut être enregistré en mode MGR. Contacter le manager.
• Si un sous-total taxes incluses dépasse huit chiffres : Effacer le message d'erreur en appuyant sur la touche , puis appuyer sur une touche multimédia pour finaliser la transaction.

Correction

Correction du numéro saisi

Si un numéro incorrect a été saisi, le supprimer en appuyant sur la touche C immédiatement après l'avoir saisi.

Correction de la dernière saisie

En cas d'erreur lors des saisies de rayon, de PLU, de pourcentage (44) et de remise (60), il est possible de corriger cette saisie en appuyant immédiatement sur la touche (62).

Correction de saisies précédentes

Il est possible de corriger toute saisie incorrecte effectuée lors d'une transaction si elle est trouvée avant la finalisation de la transaction en appuyant sur la touche [TLNS].

Porter le curseur sur l'article devant être annulé et appuyer sur la touche

Annulation du sous-total

Il est possible d'annuler une saisie de transaction. Quand le sous-total est effectué, la transaction est annulée et l'enregistreuse émet un ticket de caisse.

Appuyer immédiatement sur la touche — après avoir appuyé sur la touche (#TMST).

Puis appuyer de nouveau sur la touche #TMMST

Correction des saisies incorrectes non traitées par les fonctions d'annulation direct, indirect ou du sous-total

Aucune erreur ne peut être annulée si elle est trouvée après l'achèvement de la saisie d'une transaction ou lors de la saisie d'un montant payé. Ces erreurs doivent être prises en charge par le manager. Effectuer les étapes suivantes. 1. Lors de la saisie du montant à payer, finaliser la transaction. 2. Effectuer les saisies correctes depuis le début.

1. Remettre le ticket de caisse incorrect au directeur pour son annulation.

Lecture et remise à zéro des ventes

Liste de tous les rapports disponibles

Utiliser la fonction de lecture (X) lorsqu'il est nécessaire de lire les informations de vente saisies après la dernière réinitialisation. Cette lecture peut être effectuée un nombre infini de fois. Elle n'a aucun impact sur la mémoire de l'enregistreuse. Utiliser la fonction de réinitialisation (Z) s'il est nécessaire d'effacer la mémoire de l'enregistreuse. La remise à zéro imprime toutes les informations des ventes et efface complètement la mémoire à l'exception de GT1 à GT3, du compte de réinitialisation et du nombre progressif. Les rapports X1 et Z1 montrent les informations des ventes quotidiennes. Il est possible d'établir ces rapports en mode X1/Z1. Les rapports X2 et Z2 montrent des informations de consolidation périodiques (mensuelles). Il est possible d'établir ces rapports en mode X2/Z2. Un vendeur peut effectuer ses propres rapports en mode OP X/Z.

Pour interrompre l'impression du rapport, appuyer sur la touche [ESC/CANCE].

Article	Mode
	OP X/Z		X1/Z1		X2/Z2
	X	Z	X	Z	X	Z
Rapport général			○	○	○	○
Rapport PLU par intervalle désigné			○	○
Rapport PLU par rayon associé			○	○
Rapport individuel de vendeur	○	○	○	○
Rapports de tous les vendeurs			○	○
Rapport horsaire			○	○
Rapport GLU *			○	○
Rapport GLU par vendeur*			○	○
Rapport de solde *			○
Rapport Flash			○

*: Uniquement pour XE-A217W/XE-A217B

L'impression est ignorée si les quantités de ventes et les montants des ventes sont nuls. Si on ne veut pas l'ignorer, modifier la programmation. Pour plus de détails, se reporter au « MANUEL D'INSTRUCTIONS DÉTAILLÉES COMPLET » - « X » représente le symbole de lecture et « Z » le symbole de réinitialisation dans les rapports. Le tiroir ne s'ouvre pas lors de la création de rapports X/Z. - Si l'impression est effectuée en continu, elle peut être interrompue pendant plusieurs secondes. Après l'intermittence, l'impression reprend.

Création de rapports X1/Z1 ou X2/Z2

[Pour établir un rapport X1 ou X2 :]

1. Appuyer sur la touche MODE. 2. Sélectionnez « 4 X1/Z1 MODE » ou « 5 X2/Z2 MODE » à l'aide de la touche , puis appuyez sur la touche [TUNS]. 3. Sélectionner « 2 LECTURE » (lecture 2) en mode X1/Z1 ou sélectionner « 1 LECTURE » (lecture 1) en mode X2/Z2 de la fenêtre de menu et appuyer dans les deux cas sur la touche TLINS pour afficher la liste des articles. 4. Sélectionner le titre du rapport approprié. 5. Appuyer sur la touche TLNS.

[Pour établir un rapport Z1 ou Z2 :]

1. Appuyer sur la touche MODE. 2. Sélectionnez « 4 X1/Z1 MODE » ou « 5 X2/Z2 MODE » à l'aide de la touche , puis appuyez sur la touche [TUNS]. 3. Sélectionner « 3 RAZ » (remise à zéro 3) en mode X1/Z1 ou sélectionner « 2 RAZ » (remise à zéro 2) en mode X2/Z2 de la fenêtre de menu et appuyer dans les deux cas sur la touche [TLINS] pour afficher la liste des articles. 4. Sélectionner le titre du rapport approprié. 5. Appuyer sur la touche TL/NS.

Rapport Flash

Il est possible d'effectuer des rapports flash (affichage uniquement) en mode X1 pour les ventes de rayon, les liquidités en caisse (CID = cash in drawer) et le total des ventes au moment où le rapport est créé.

1. Appuyer sur la touche MODE.
2. Sélectionner « 1 FLASH READ » (lecture flash) en mode X1/Z1 de la fenêtre de menu et appuyer sur la touche TLNS pour afficher la liste des articles.
3. Sélectionner « DEPT. SALES » (ventes de rayon) pour effectuer un rapport flash des ventes de rayon, « CID » pour effectuer un rapport flash des liquidités en caisse ou « SALES TOTAL » (total de vente) pour effectuer un rapport flash du total des ventes.

Aperçu des fonctions principales

L'enregistreuse comprend les principales fonctions suivantes. Pour plus de détails, se reporter au « MANUEL D'INSTRUCTIONS DÉTAILLÉES COMPLET »

Saisies d'article

Saisies d'un seul article, saisies répétées, saisies multiplicatives, saisies de subdivision du prix, saisies de vente d'un seul article payé comptant (SICS)

Saisies spéciales pour PLU

Saisies de PLU

Saisies de PLU direct (uniquement pour XE-A217W/XE-A217B)

Affichage des sous-totaux

Sous-total

Finalisation de la transaction

Vente payée comptant ou par chèque ne nécessitant aucune saisie de paiement, vente à crédit, saisies de ventes et paiements mixtes

Calcul de la TVA (taxe sur la valeur ajoutée)/taxe

Système TVA/taxe, système d'application de la TVA, saisies de changement de TVA (uniquement pour XE-A217W/XE-A217B)

Consultation pour les clients (GLU) - Système de consultation pour le

(GLU = Guest look up) (Uniquement pour XE-A217W/XE-A217B)

Saisies auxiliaires

Saisies de remboursements Pourcentage de la remise Montant de la remise

Saisie d'un code d'opération non additive

Méthode de paiement

Change de devise Saisies Reçu en acompte Saisies Payé Non vente (échange)

Encaissement d'un chèque

Correction

Correction de la première saisie (annulation directe)

Correction des saisies de la suivante à

la dernière ou des saisies précédentes

(annulation indirecte)

Annulation du sous-total

Correction des saisies incorrectes non traitées

par les fonctions d'Annulation direct, indirect

ou du sous-total

Fonction d'impression spéciale

Impression de la copie d'un ticket de caisse

Impression de la facture

Mode Manager

Connexion du manager

Remplacer les saisies

Autres fonctions

Mode Formation

Mode SD CARD

Journal électronique

Fonction d'affichage des données du journal électronique

électronique

Rapports

Rapport général

Rapport de transactions

Rapport des rayons

Rapport des PLU

Rapport horaire

Rapports des vendeurs (Tous / Individuels)

GLU (Uniquement pour XE-A217W/XE-A217B)

Solde (Uniquement pour XE-A217W/XE-A217B)

A217B)

Journal électronique (Recherche)

Rapports Flash

Monnaie rendue en euro

Maintenance

Batteries

Cette enregistreuse affiche un message d'alerte de pile faible « BATTERIE FAIBLE » quand les piles sont presque usées, et affiche un message d'alerte d'absence de piles « NO BATTERY » lorsque les piles sont usées ou si les piles ne sont pas installées dans l'appareil.

En cas d'absence de piles, installer deux nouvelles piles alcalines LR6 (type « AA ») à la fois. Si les piles sont déjà installées, les remplacer par des piles neuves dès que possible. Si le câble d'alimentation CA est débranché ou si une panne de courant se produit lorsque les piles sont usées ou ne sont pas installées, toutes les configurations programmées sont remises à zéro aux configurations par défaut et toutes les données enregistrées dans la mémoire sont effacées.

Une utilisation incorrecte des piles peut provoquer leur explosion ou des fuites, endommageant éventuellement l'intérieur de l'enregistreuse. Prendre les précautions suivantes : s'assurer que les pôles positifs (+) et négatifs (-) de chaque pile sont orientés correctement. Ne jamais mélanger des piles de types différents. Ne jamais mélanger des piles usées avec des neuves. Ne jamais laisser les piles usées dans le compartiment à piles. Extraire les piles si l'on prévoit de ne pas utiliser l'enregistreuse pendant de longues périodes. Si une pile présente des fuites, nettoyer immédiatement le compartiment à piles, en faisant attention que le liquide des piles n'entre pas en contact direct avec la peau. L'utilisation incorrecte d'une pile peut provoquer son explosion ou des fuites. Pour la mise au rebut des piles, se conformer aux directives correspondantes en vigueur dans votre pays.

Remplacement

1. S'assurer que l'enregistreuse est branchée.
2. Retirer le capot de l'imprimante.

1. Ouvrir le couvercle à piles et retirer les piles usagées.

1. Insérer deux nouvelles piles LR6 (type « AA ») dans le compartiment à piles.

1. Fermer le couvercle à piles.
2. Repositionner le capot de l'imprimante.

Rouleau de papier

Lorsque de l'encre colorée apparaît sur les bords du rouleau de papier, il est temps de remplacer le rouleau de papier. Utiliser du papier de 57,5 ± 0,5 mm de largeur. Pour éviter le blocage, utiliser le papier spécifié par SHARP.

Remplacement

1. Vérifier d'avoir sélectionné le mode REG. 2. Retirer le capot de l'imprimante.
2. Soulever le bras du rouleau d'impression. 4. Enlever le rouleau de papier.
3. Enlever le rouleau de papier.
4. Installer un nouveau rouleau de papier correctement en suivant les étapes décrites dans « Installation d'un rouleau de papier ».

Élimination d'un bourrage de papier

Le coupe-papier est monté sur le capot de l'imprimante. Faites attention à ne pas vous couper. Ne touchez jamais la tête d'impression immédiatement après l'impression, car elle peut encore être chaude.

1. Retirez le capot de l'imprimante.
2. Soulevez le bras du rouleau d'impression.
3. Éliminez le bourrage de papier. Vérifiez et enlevez tous les lambeaux de papier pouvant rester dans l'imprimante.
4. Positionnez correctement le nouveau rouleau de papier en suivant les étapes décrites dans « Installation d'un rouleau de papier »

Installation de l'équerre angulaire de fixation

Pour éviter le déplacement de l'enregistreuse lors de l'ouverture du tiroir, celle-ci est fournie avec une équerre angulaire de fixation. En fixant le support à la table où l'enregistreuse est installée, il est possible d'accrocher l'enregistreuse sur ce support et de la fixer dans sa position.

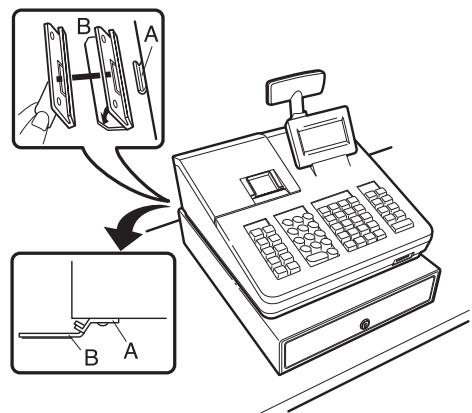

Installation de l'équerre angulaire de fixation

1. Nettoyez soigneusement l'endroit où l'équerre angulaire de fixation (B) doit être placée.
2. Retirez le film de la bande adhésive de l'équerre angulaire de fixation.
3. Accrochez l'équerre angulaire sur le crochet (A) en bas à l'arrière de l'enregistreuse.
4. Collez fermement l'équerre angulaire de fixation sur la surface de la table bien nettoyée.

Décrochez l'enregistreuse de l'équerre angulaire de fixation

Soulevez le devant de l'enregistreuse et tirez-la vers vous.

Manipulation du tiroir

Verrouillage du tiroir

Prendre l'habitude de verrouiller le tiroir quand l'enregistreuse n'est pas utilisée pour une période de temps prolongée. Verrouillage : insérer la clé dans la serrure du tiroir et la tourner de 90 degrés dans le sens inverse des aiguilles d'une montre. Déverrouillage : insérer la clé dans la serrure du tiroir et la tourner de 90 degrés dans le sens des aiguilles d'une montre.

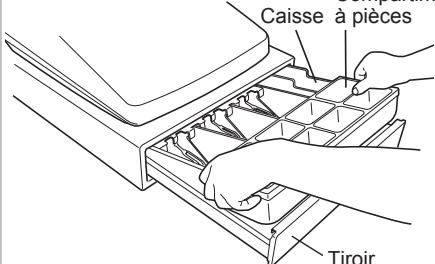

Extraction du tiroir

Pour retirer le tiroir, l'extraire et le soulever.

Compartiment

Pour éviter les cambriolages, c'est une bonne idée de vider le tiroir après le travail et de le laisser ouvert à la fin de la journée. - Le compartiment à pièces est détachable.

Ouverture manuelle du tiroir

En cas de coupure de courant ou si la machine est en panne, chercher le levier sur le dessous de la machine et le déplacer dans le sens de la flèche pour ouvrir le tiroir. Le tiroir ne s'ouvre pas si la serrure du tiroir est fermée à clé.

Avertissement

Ceci est un produit de Classe A. Dans un environnement domestique, ce produit risque de provoquer une interférence radio, auquel cas l'utilisateur sera obligé d'observer les mesures adéquates.

Avant d'appeler le service

Si l'un des problèmes suivants se produit, suivez les instructions ci-dessous avant d'appeler le service de maintenance.

L'écran ne s'allume pas.

• La prise électrique est-elle alimentée ?
• La fiche du câble d'alimentation est-elle débranchée ou mal branchée à la prise électrique ?
• Le terminal est-il en mode d'économie d'écran ? L'afficheur est éclairé, mais la machine refuse les saisies.
• Un code de vendeur est-il affecté à l'enregistreuse ?
• L'enregistreuse est-elle en mode REG ?

Aucun ticket de caisse n'est émis.

• Le rouleau de papier pour les tickets de caisse est-il correctement installé ?
• Y a-t-il un bourrage de papier ?
• La fonction de ticket de caisse est-elle configurée sur « OFF » ?
• Le bras du rouleau d'impression est-il bien verrouillé ?

L'impression n'est pas normale.

• La tête, le capteur et le rouleau d'impression sont-ils bien propres ?
• Le rouleau de papier est-il correctement installé ?

Spécifications

Modèle :

XE-A207W/XE-A207B

XE-A217W/XE-A217B

Dimensions

360 (L) × 425 (P) × 330 (H) mm

Poids

11 kg environ

Source d'alimentation :

Tension et fréquences (nominales) officielles

Consommation d'énergie

Veille : 7,4 W (220 à 230 V, 50 Hz/60 Hz)

7,5 W (230 à 240 V, 50 Hz)

Exploitation : 32,4 W (220 à 230 V, 50 Hz/60 Hz)

32,2 W (230 à 240 V)

Température de service :

0 à 40 °C

Écran :

Écran pour l'opérateur : écran LCD avec

mécanisme d'inclinaison

160(L) × 64(H) points

Écran pour le client : écran à diodes à 7 segments. Imprimante :

Type :

Imprimante thermique à une seule station

Vitesse d'impression :

12 lignes par seconde environ

Capacité d'impression :

30 chiffres

Autres fonctions :

• Fonction ticket de caisse (ON-OFF)
• Impression comprimée pour un journal

électronique

Logo :

Impression du logo graphique :

dimension : 130 (H) x 360 (L) pixels

La zone noire doit être moins de

35% de l'ensemble des zones.

Impression du message de logo

Message de logo pour le ticket de caisse (30

caractères x 6 lignes maximum)

Rouleau de papier

Large : 57,5 + 0,5 mm

Diam. maxi : 80 mm

Qualité : Qualité élevée (0,06 à 0,08 mm

Quantité d'épaisseur

Tiroir de caisse :

5 compartiments pour les billets et 8 pour les

pièces de monnaie.

Accessoires

Manuel Utilisateur de base : 1 copie

Feuille des touches standard : 1 (placée sous

le couvercle du clavier)

uniquement pour XE-A217W/

XE-A217B

Pellicule des touches de programmation : 1 (placée

sous le couvercle du clavier)

uniquement pour XE-A217W

XE-A217B

Rouleau de papier : 1 rouleau

Clé de verrouillage du tiroir : 2

Équerre angulaire de fixation : 1

Étiquette de précaution sur la batterie : 1

ATTENTION :

La prise de courant murale devra être installée à proximité de l'équipement et devra être facilement

accessible.

AVIS

Les câbles d'interface blindés doivent être utilisés avec cet équipement pour maintenir la conformité aux normes EMC.

Niveau de bruit LpA : 60,7 dB (pondéré A)

Mesuré selon la norme EN ISO 7779:2001

[Valeur maximale si le tiroir caisse s'ouvre brusquement LpAl : 80,4 dB (A pondéré)]

Représentant autorisé pour le marché de la communauté française.
