MODE D'EMPLOI MML-AP0071H > 0241H TOSHIBA

Le manuel technique du système de récapération d'énergie Toshiba Super Modular Multi expose en détails les caractéristiques, les tableaux et les diagrammes de l'appareil pour vous permettre d'optimiser les performances des diverses applications.

Ces informations détaillées sont destinées à vous faciliter l'utilisation du système et de la large gamme d'applications traitées.

Il est recommandé d'utiliser le manuel technique conformément aux exigences des ouvrages de référence suivants :

Manuel de conception : n° de ref. A03-008

Manuel d'installation : n° de ref. A03-012

Manuel de réparation : n° de ref. A03-009

2 Table des matieres

1 Avant-propos 1
2 Table des matieres 2
3 Introduction 5
4 Présentation générale du système 9

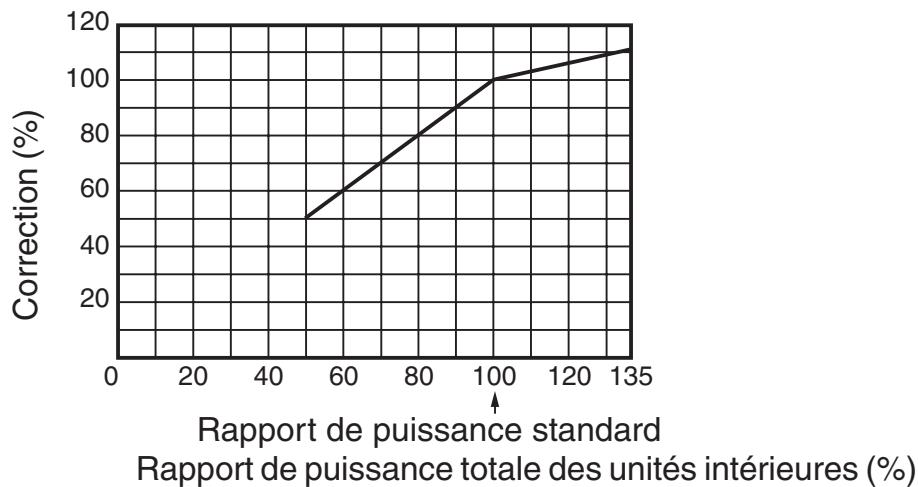

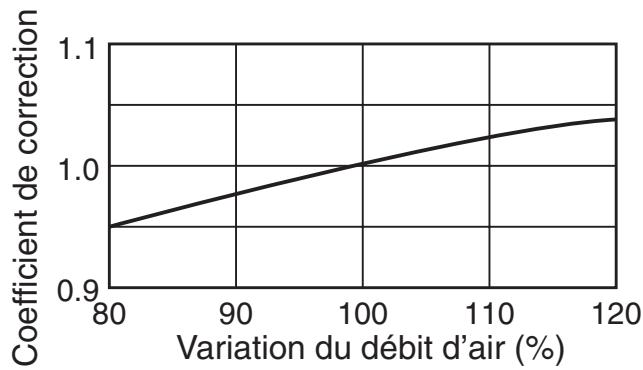

5 Tableau de correction de puissance 21
6 Directives relatives aux liaisons 29

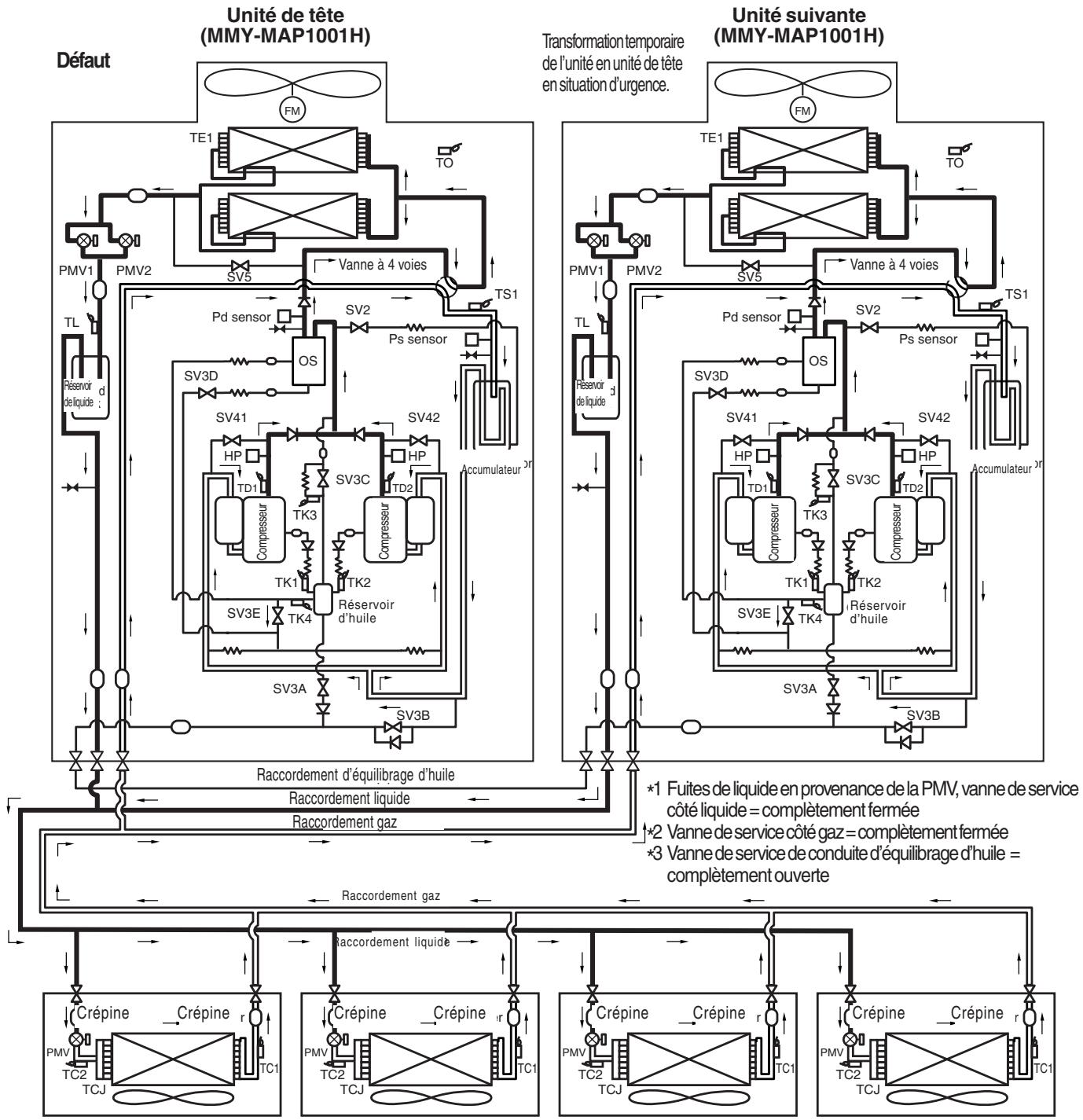

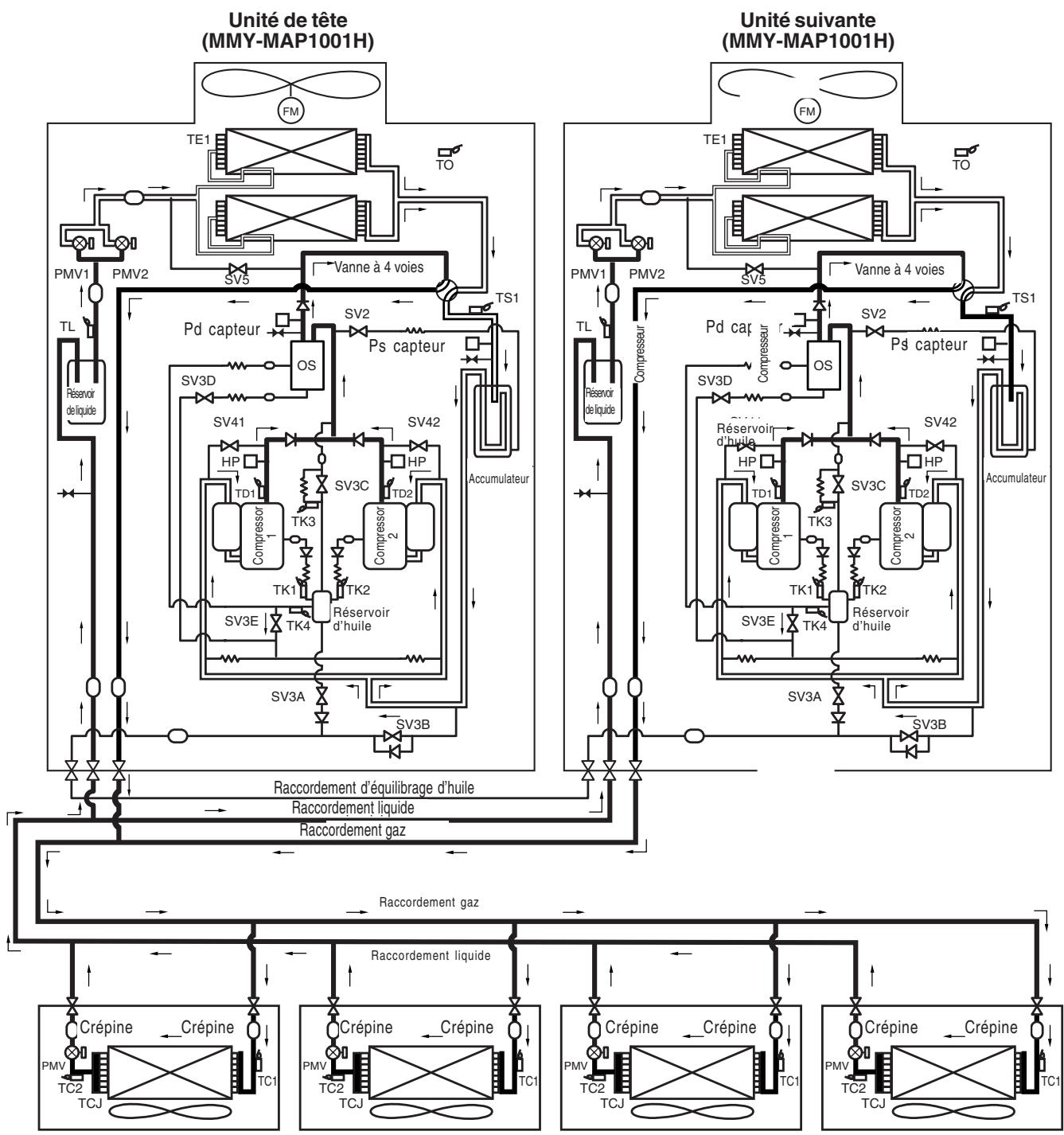

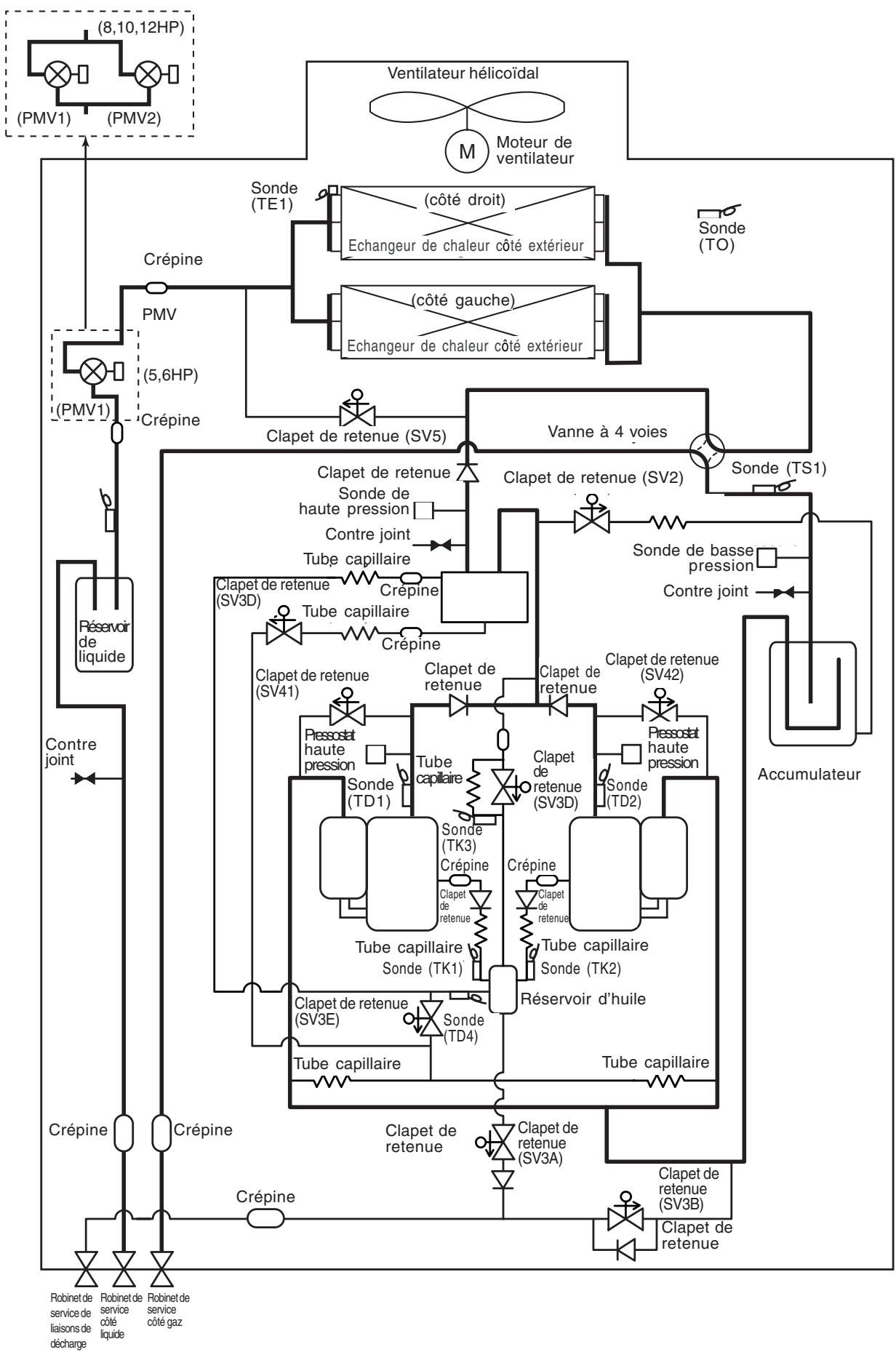

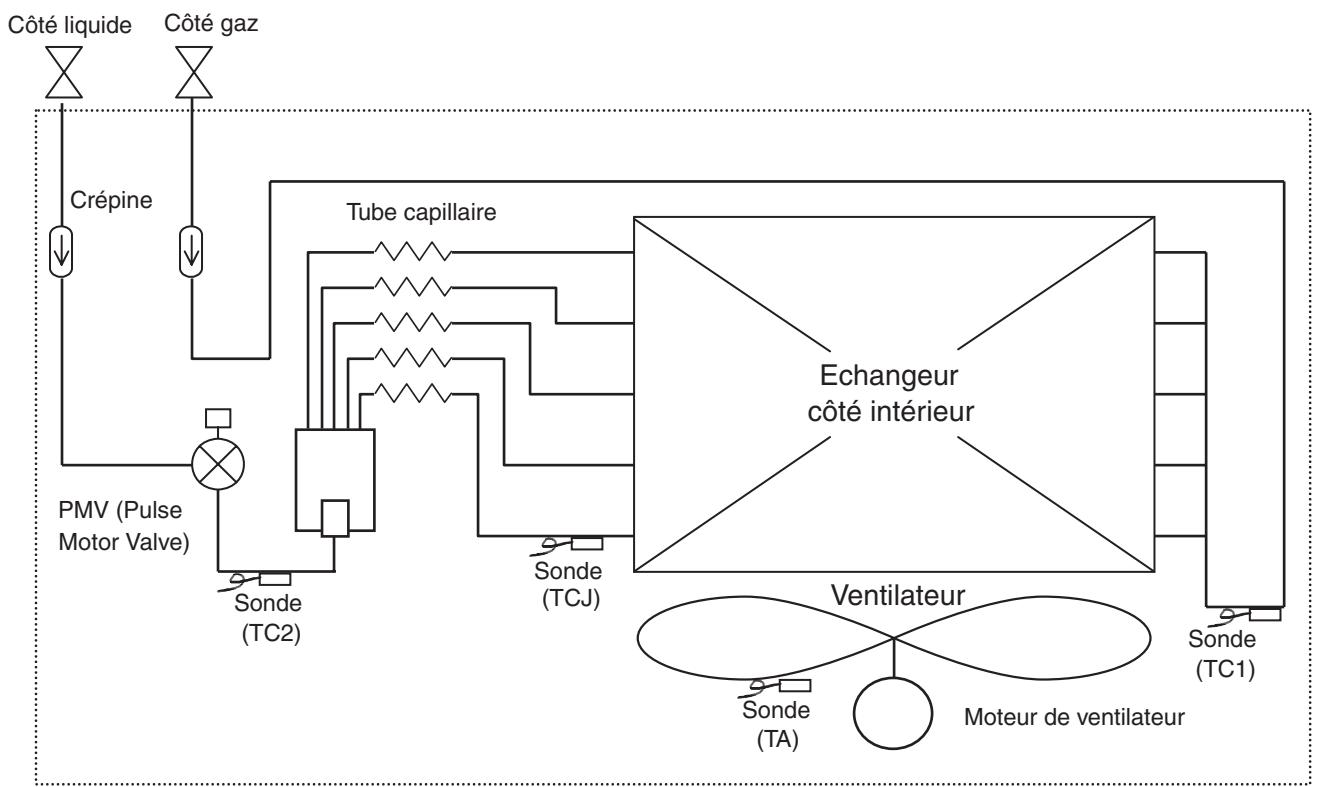

7 Diagramme de cycle de réfrigérant 35
8 Tableau des puissances sensibles 45
9 Performance à charge partielle 71

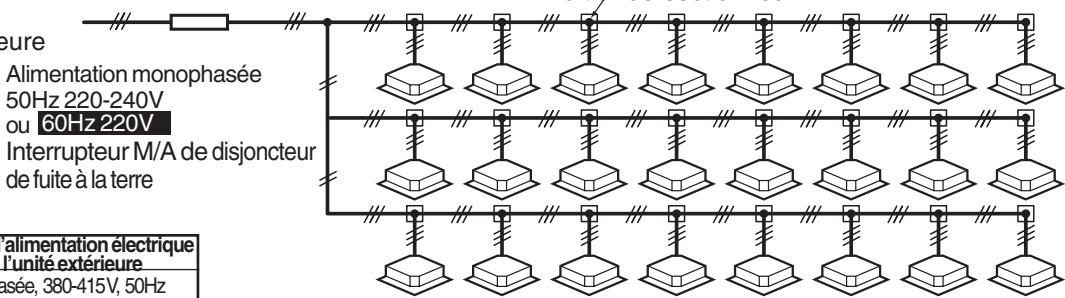

10 Directives relatives au câblage 85

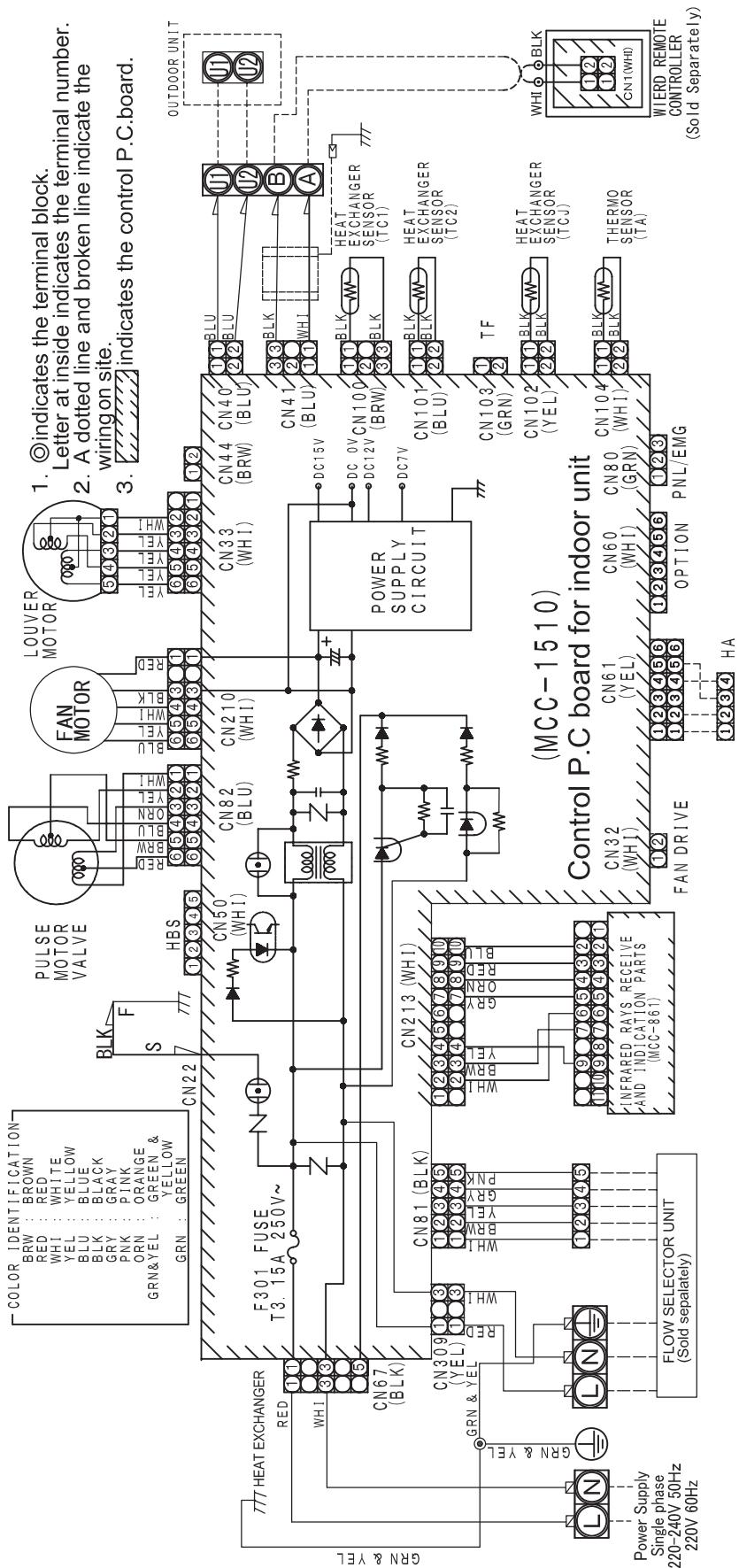

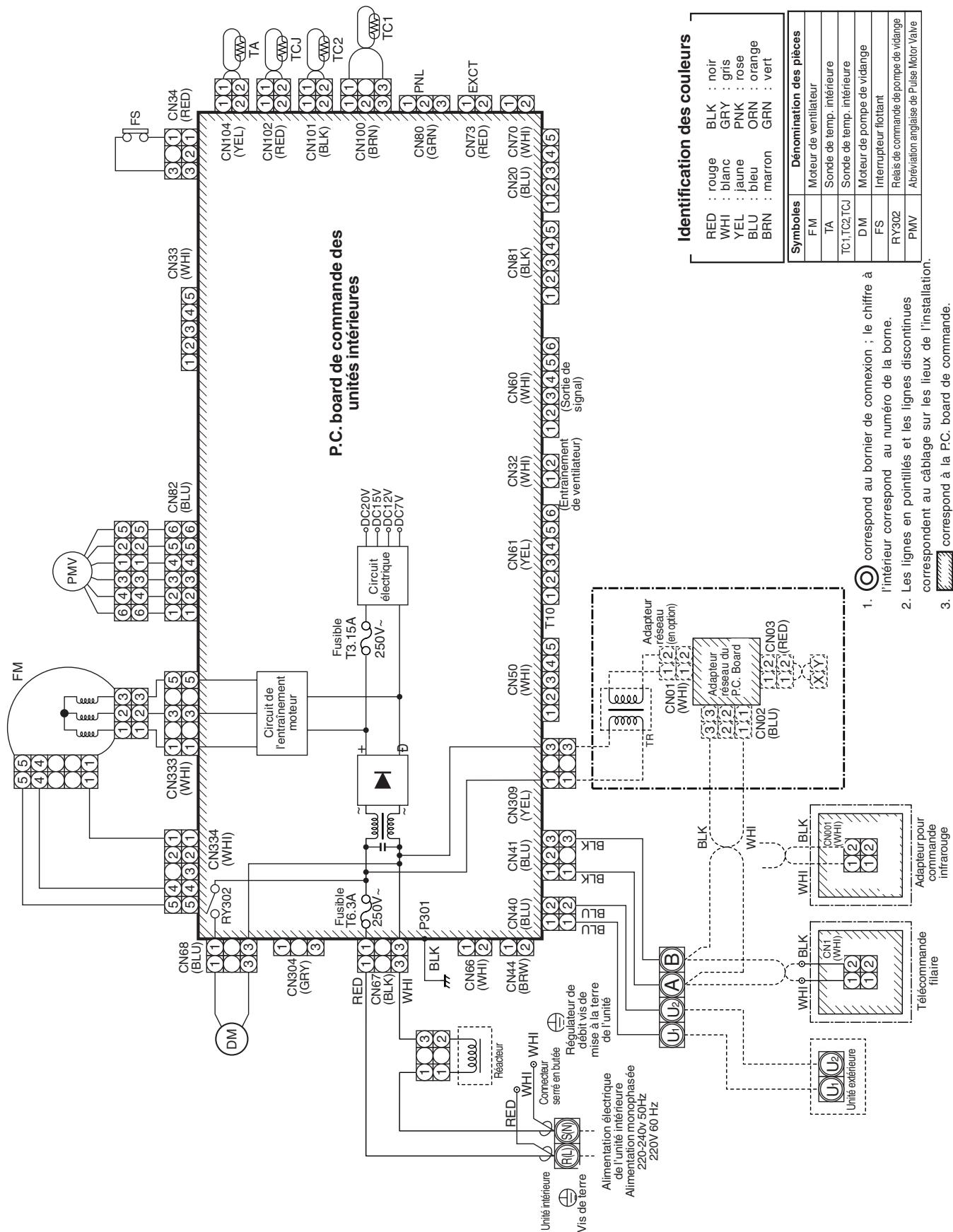

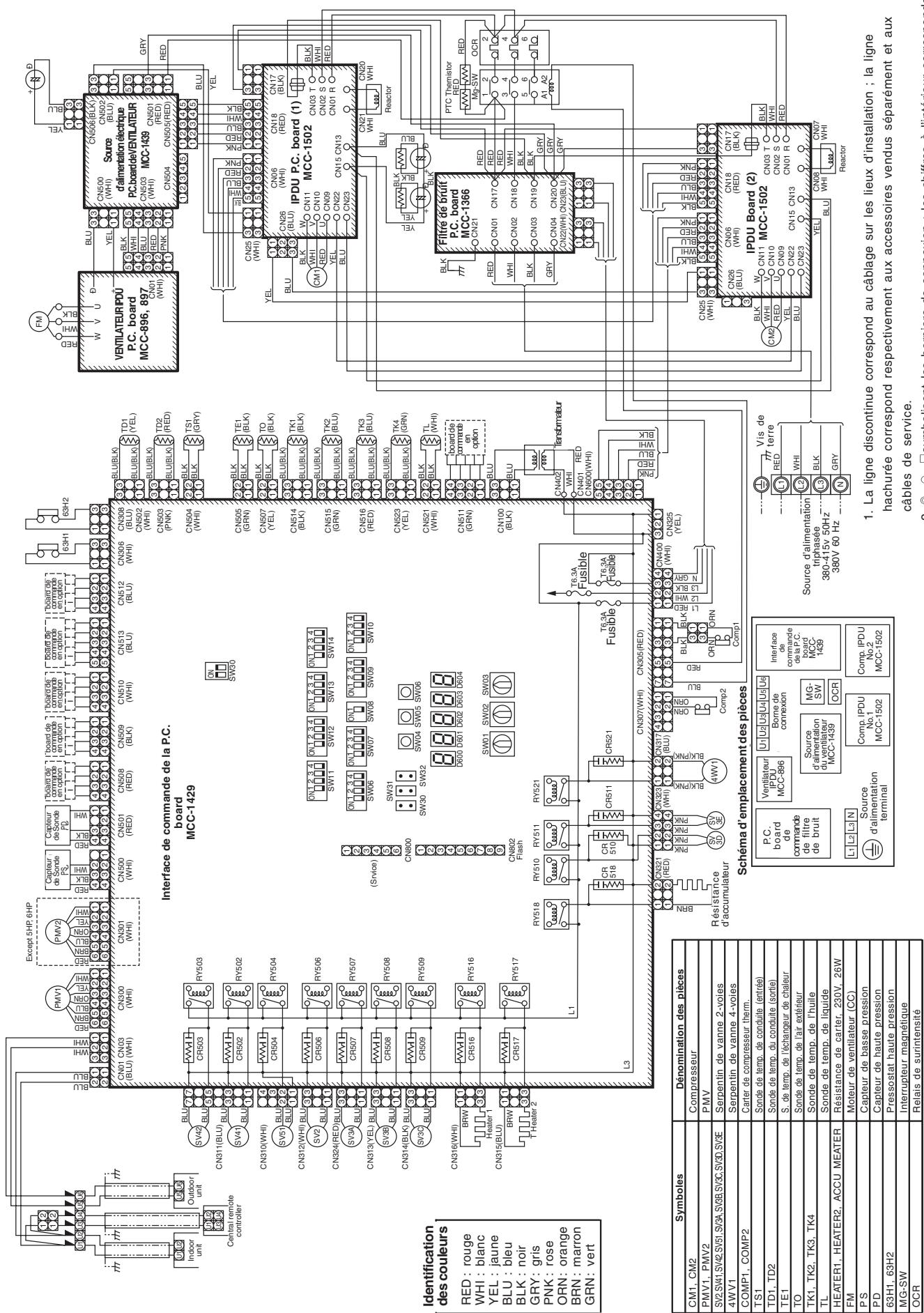

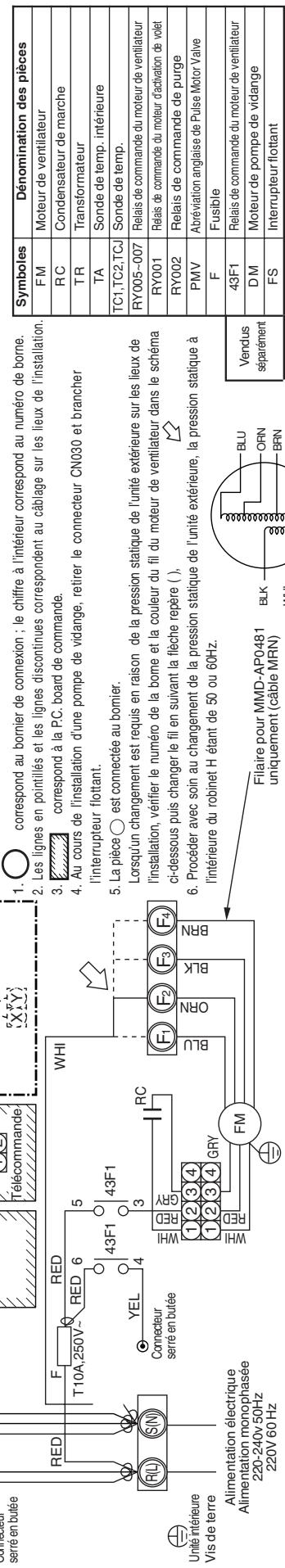

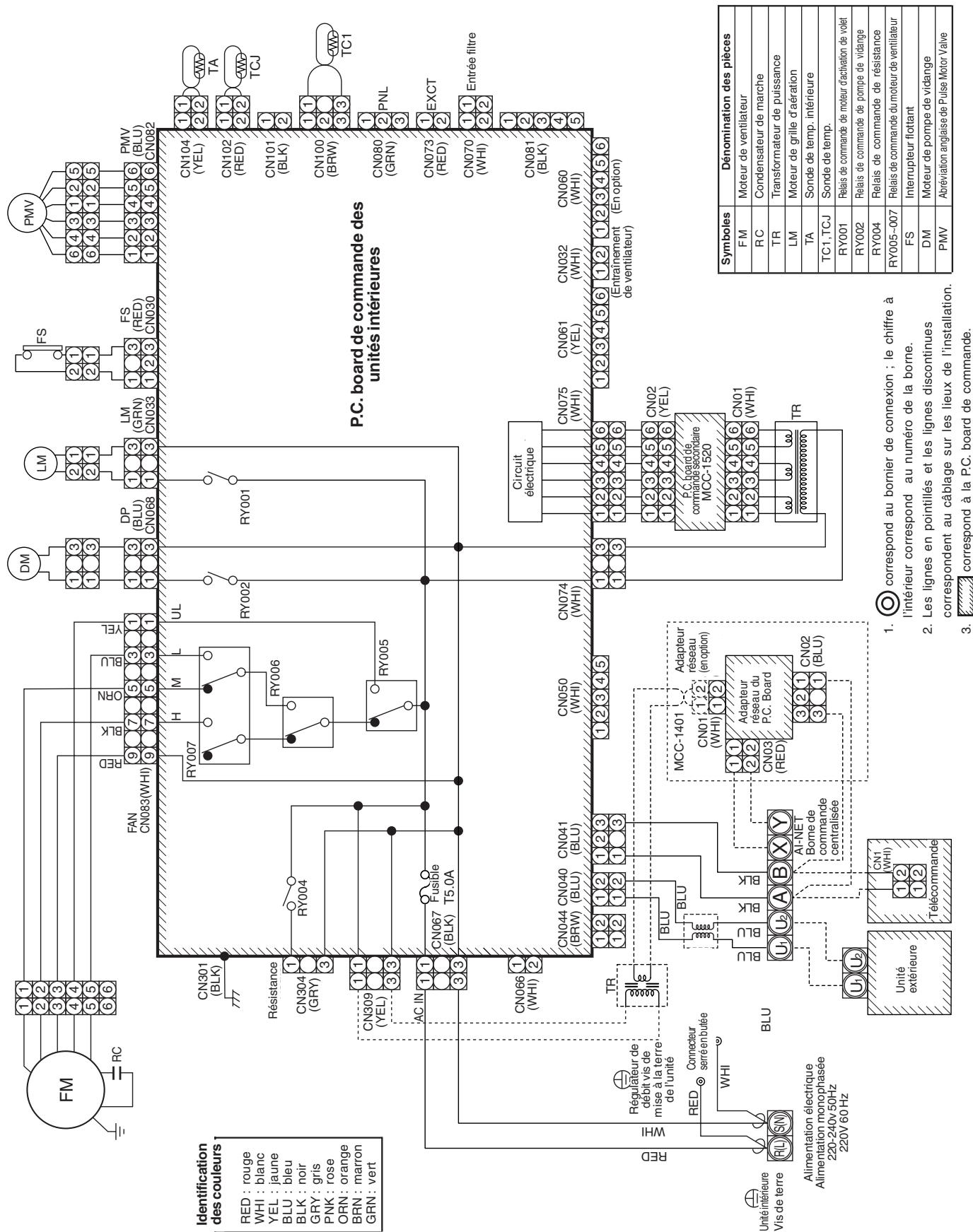

11 Schéma électriques 95

A. Schéma des raccords (câblage à fournir sur le lieu d'implantation)

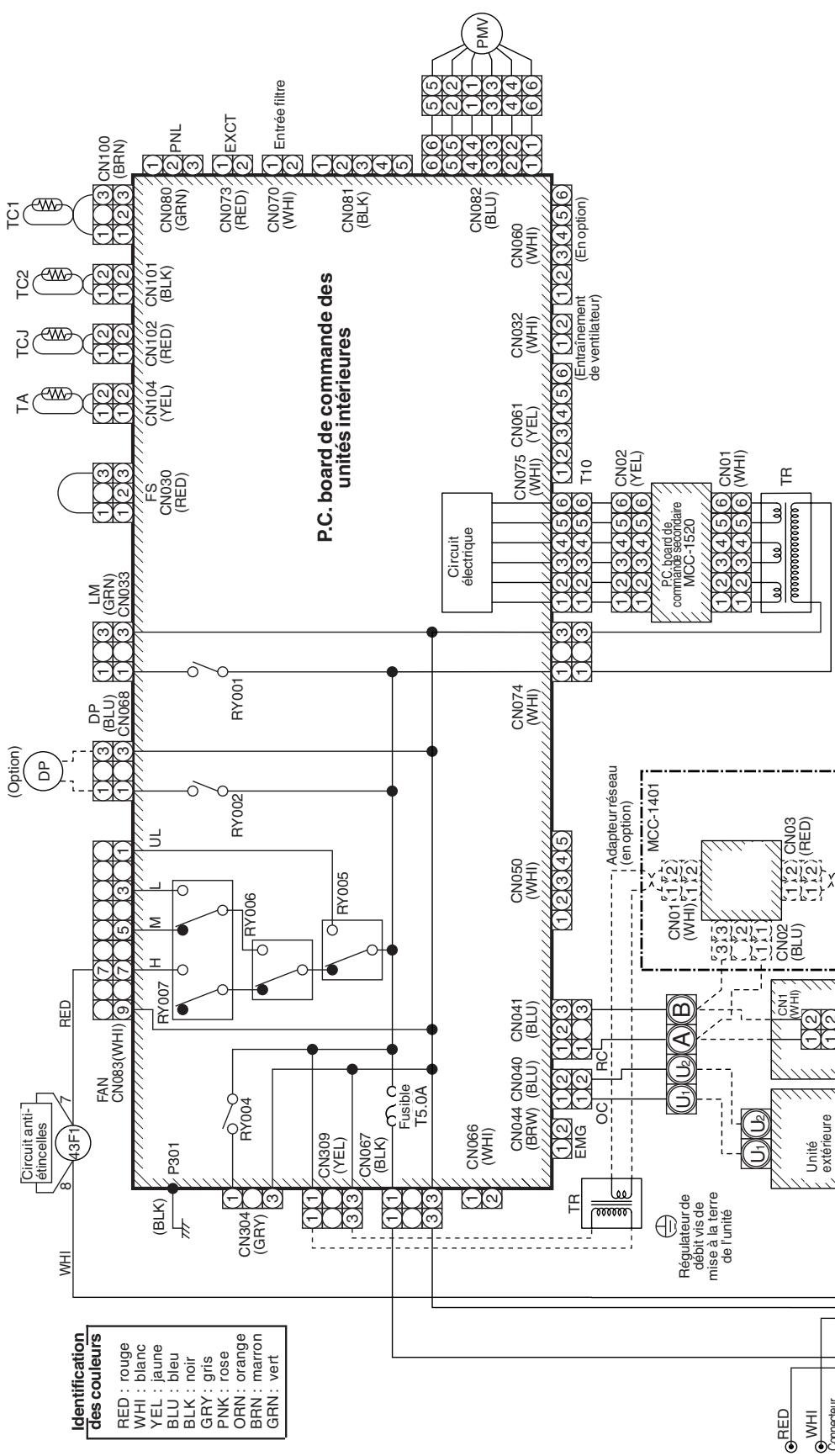

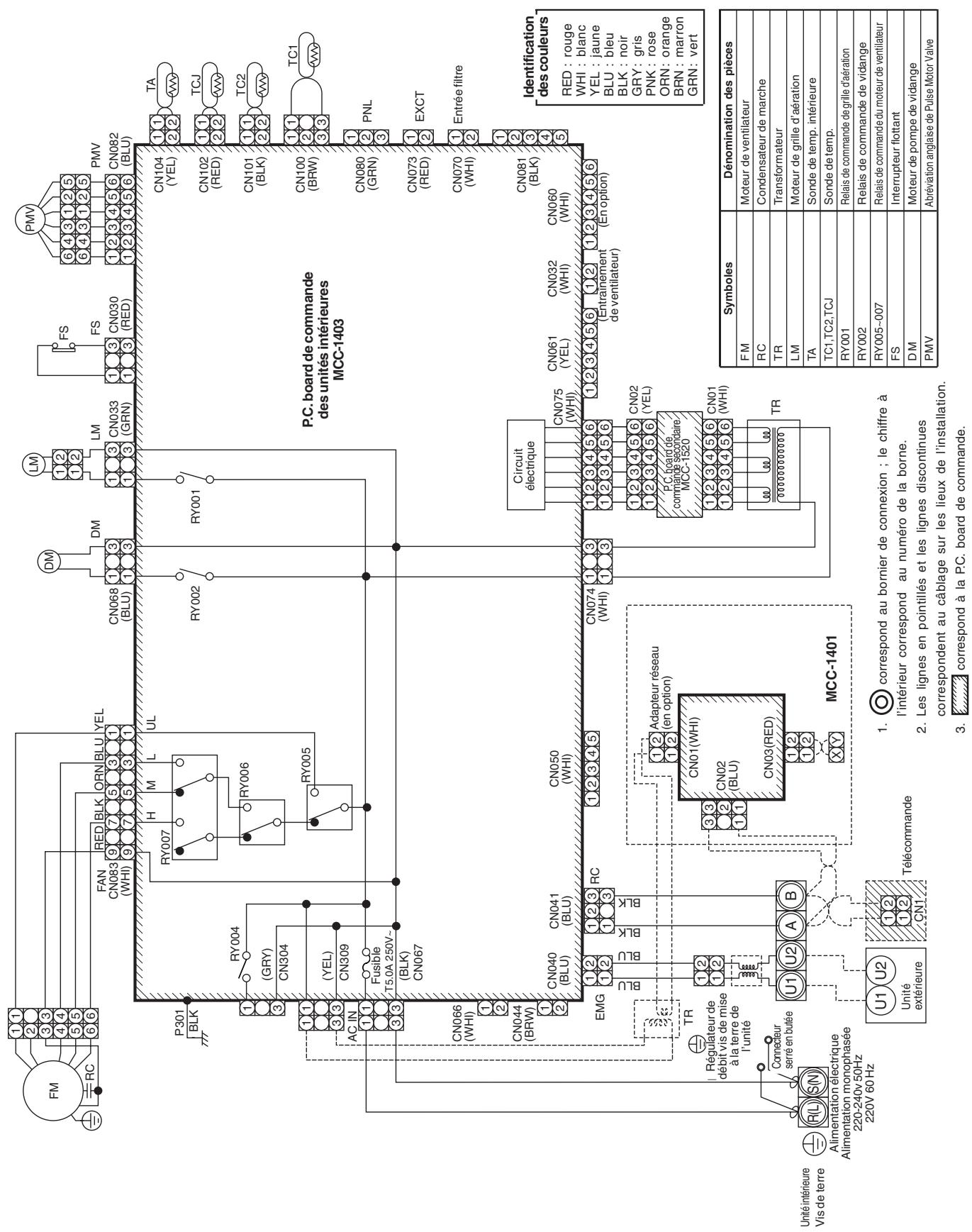

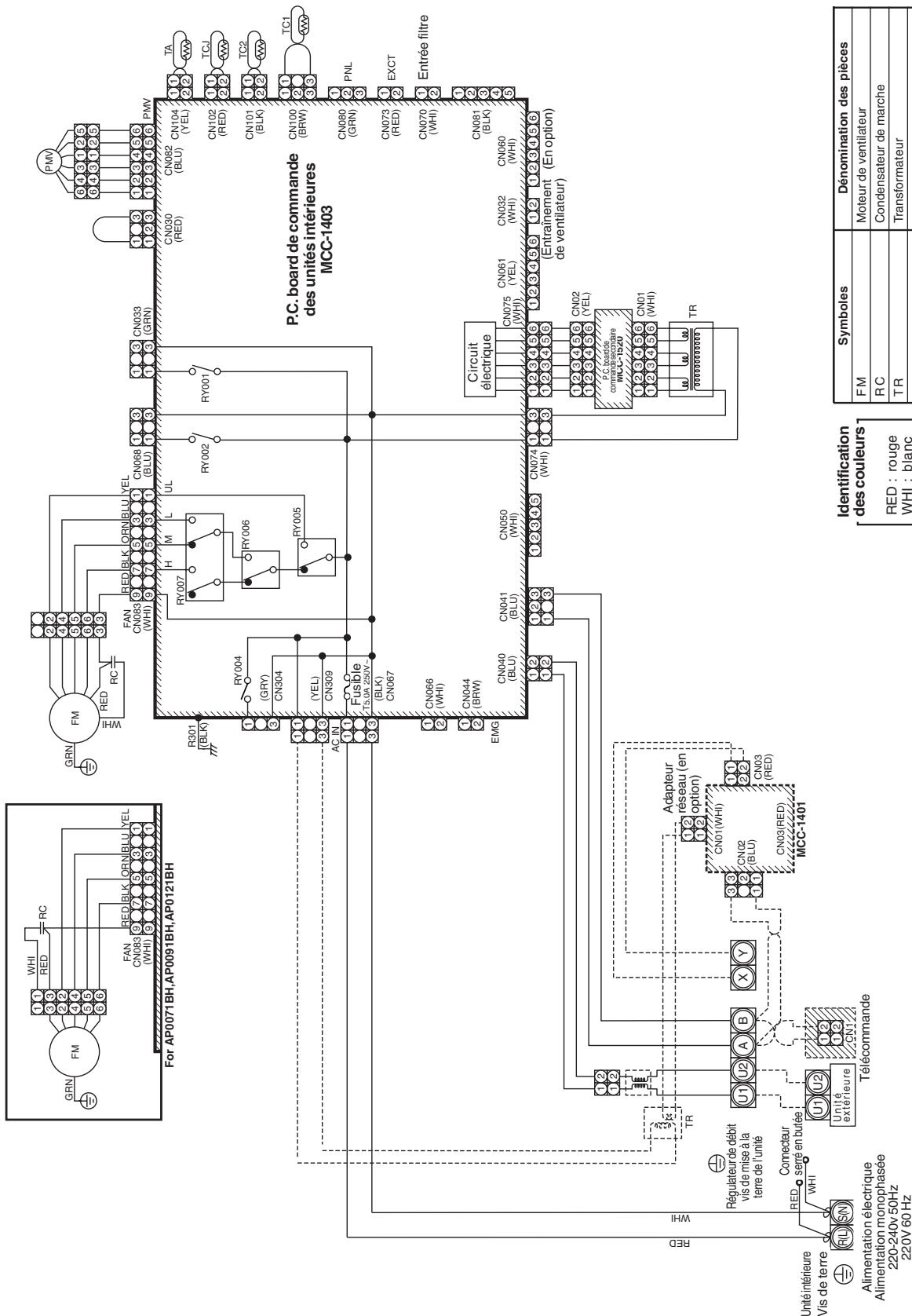

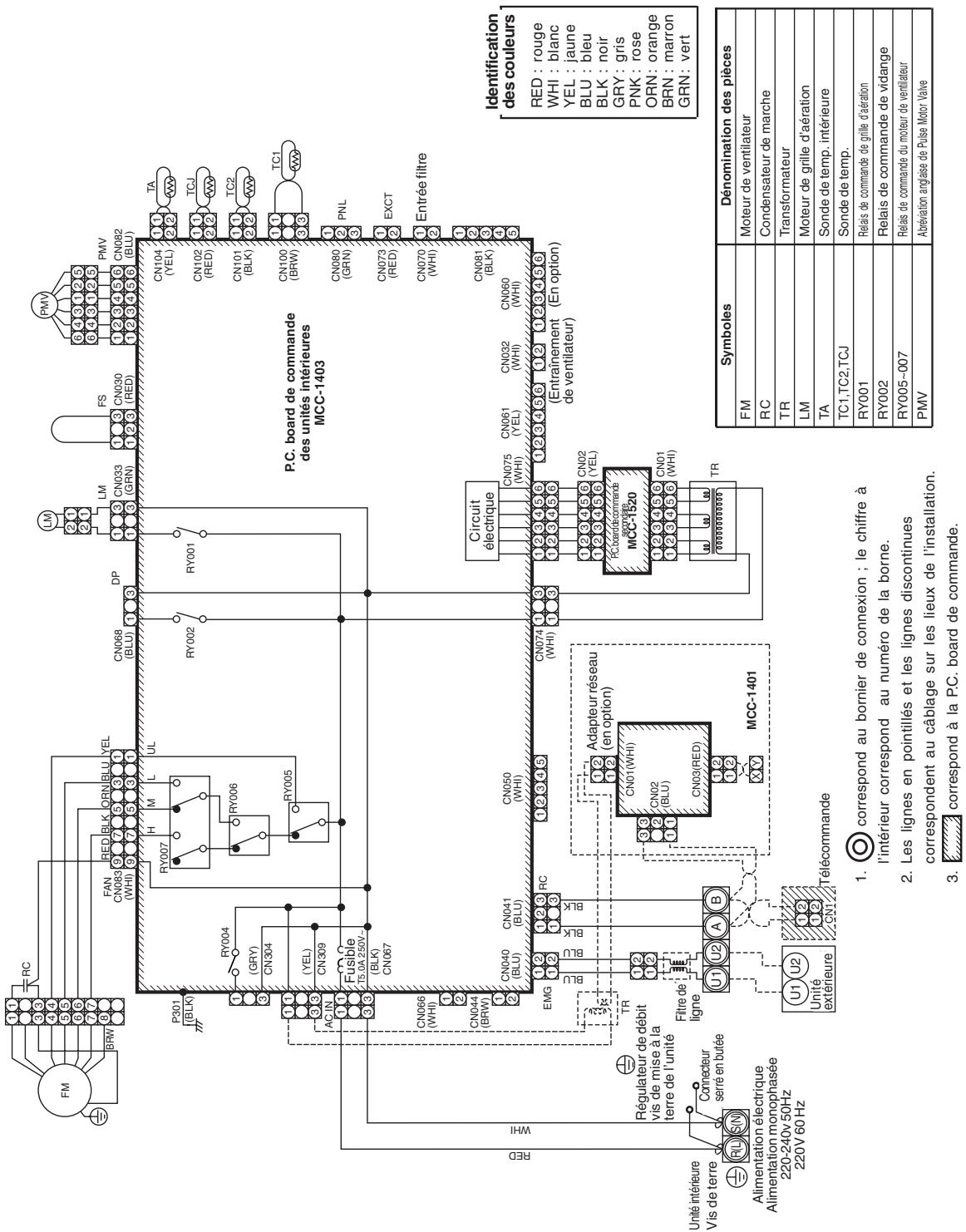

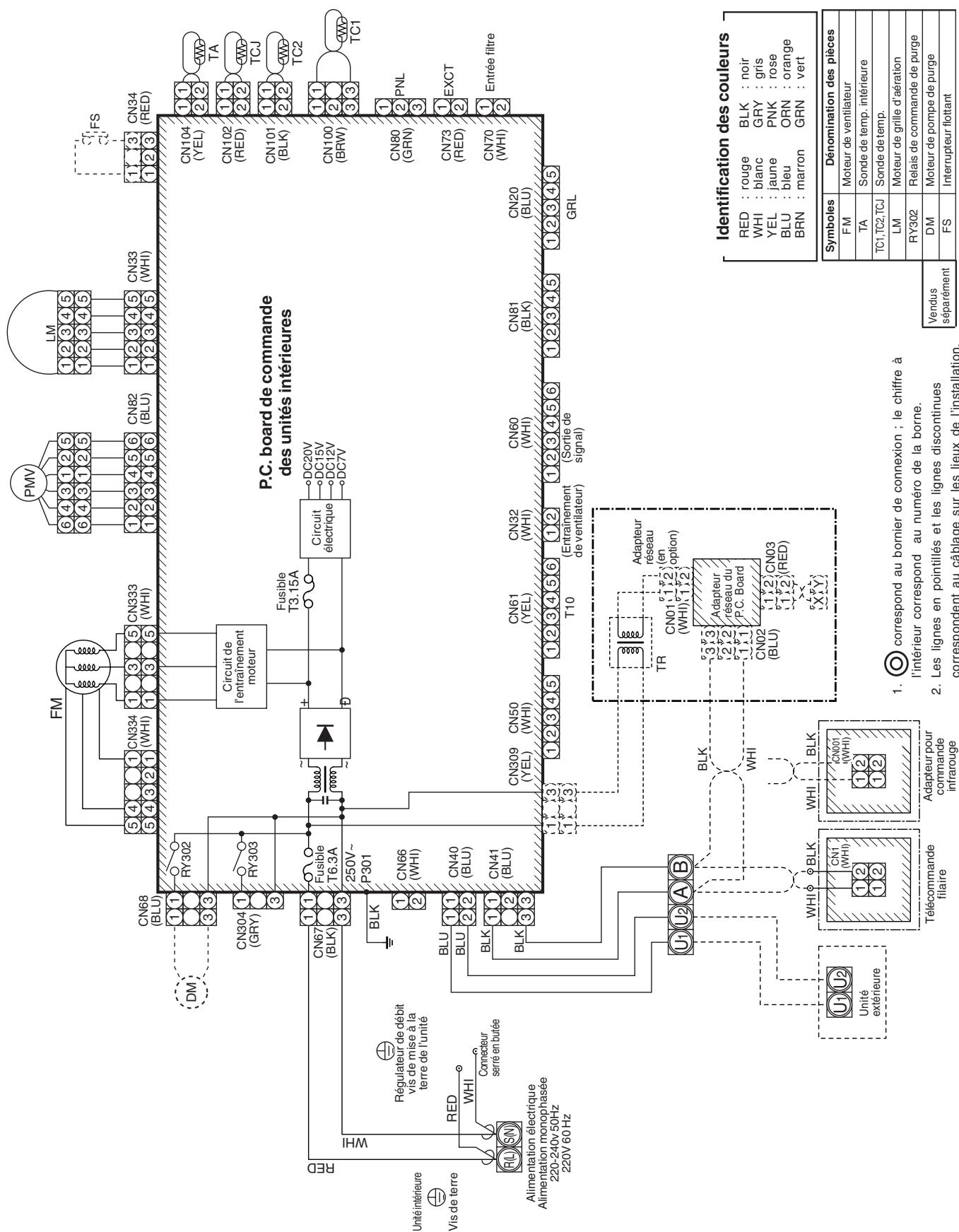

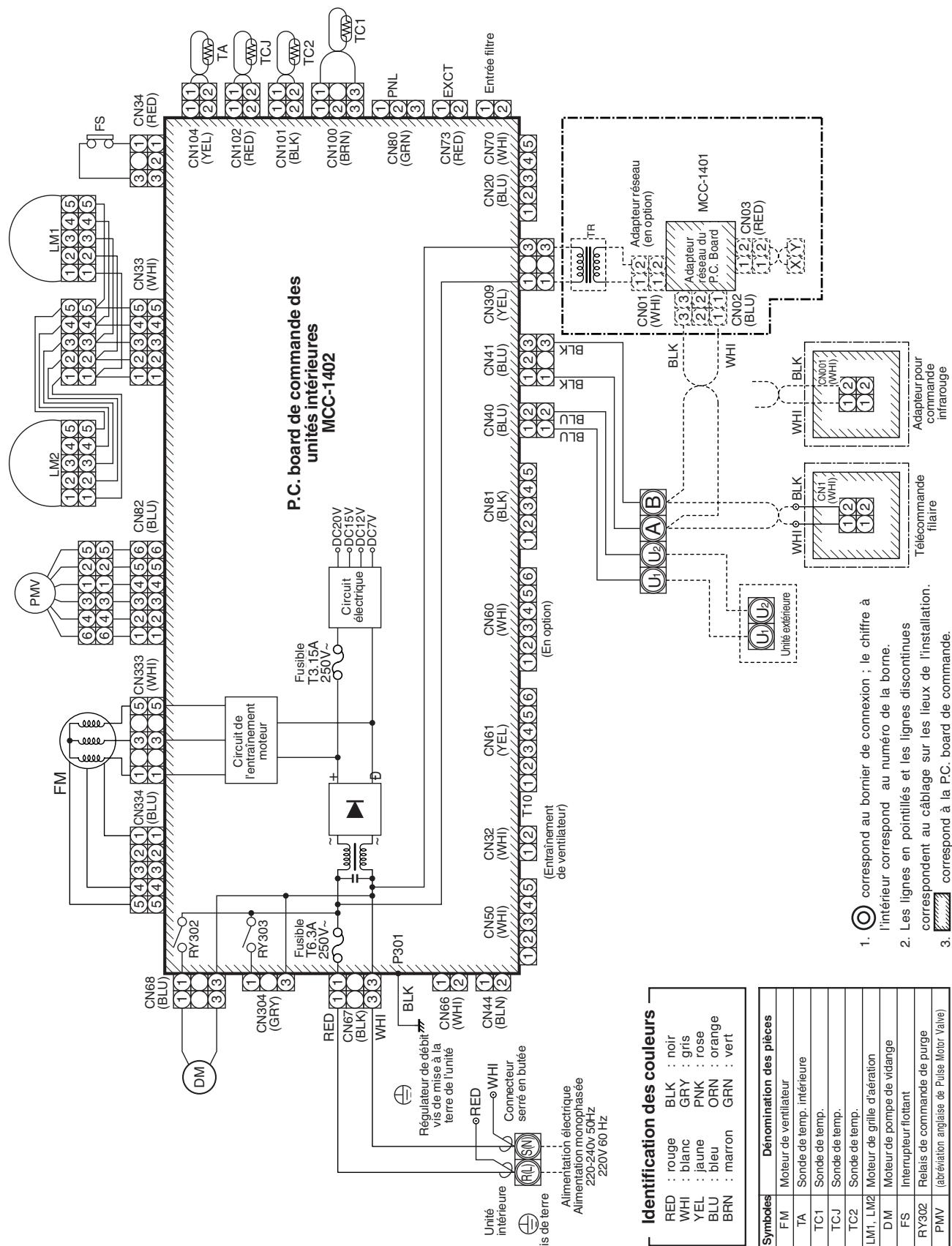

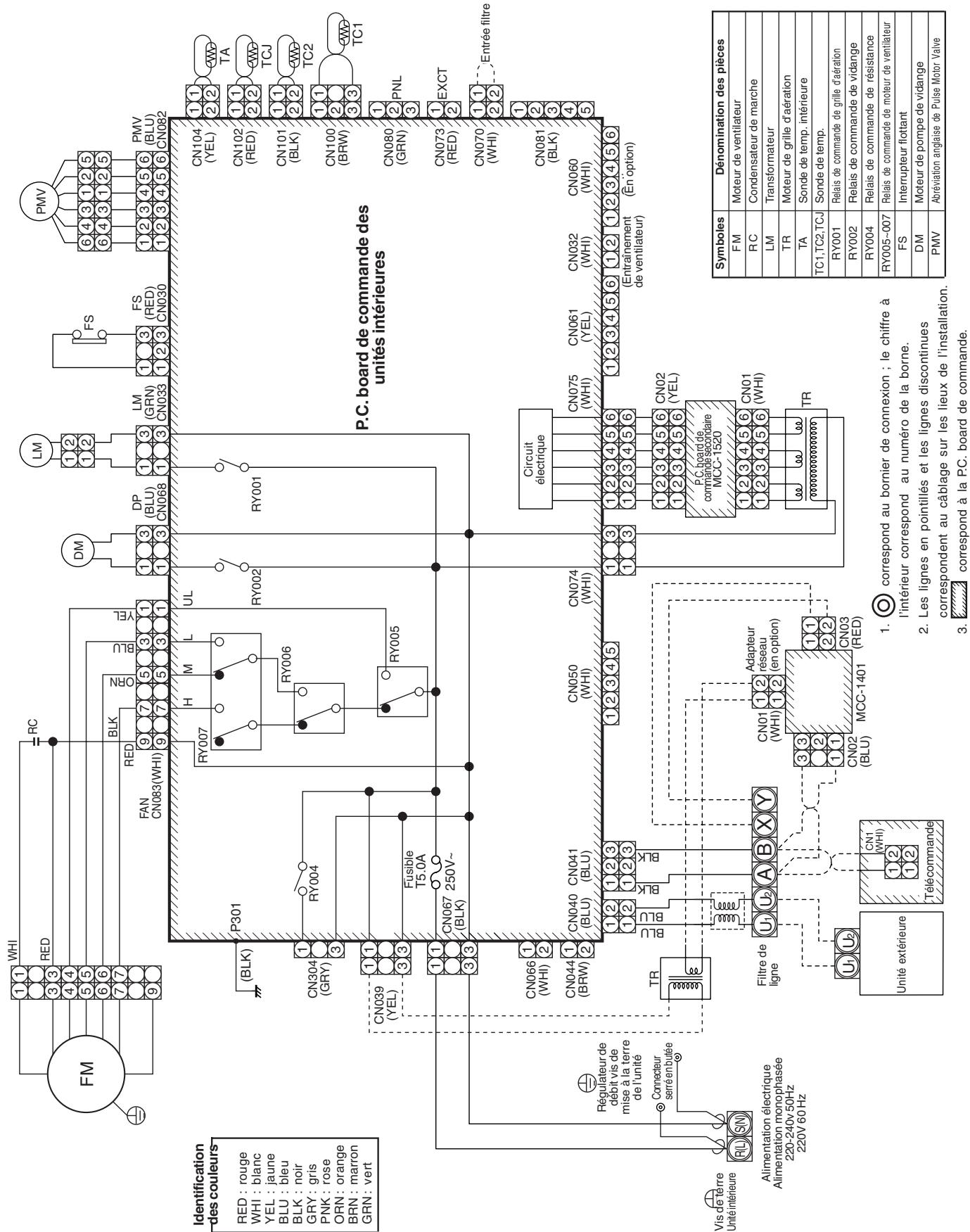

B. Circuit interne

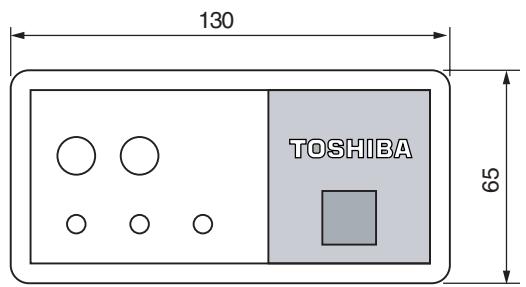

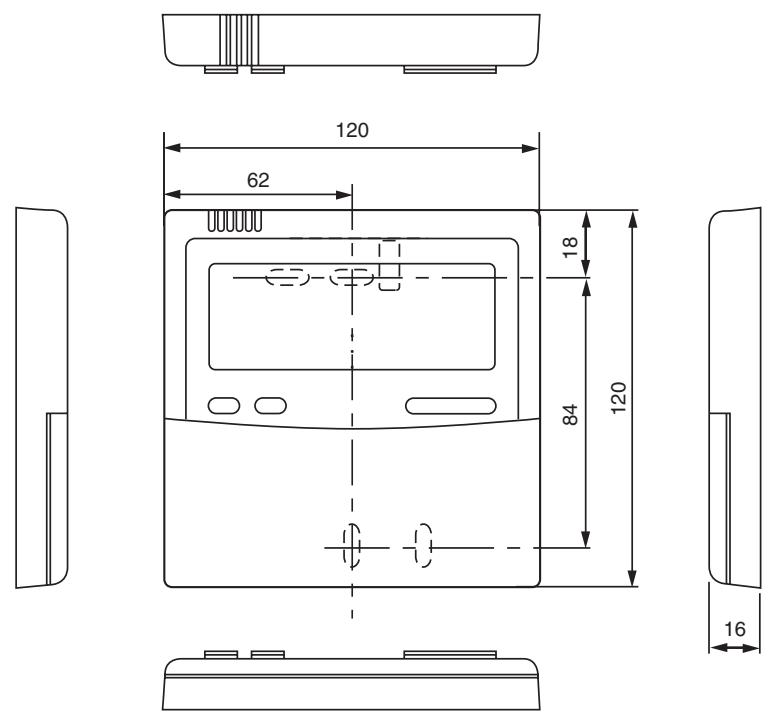

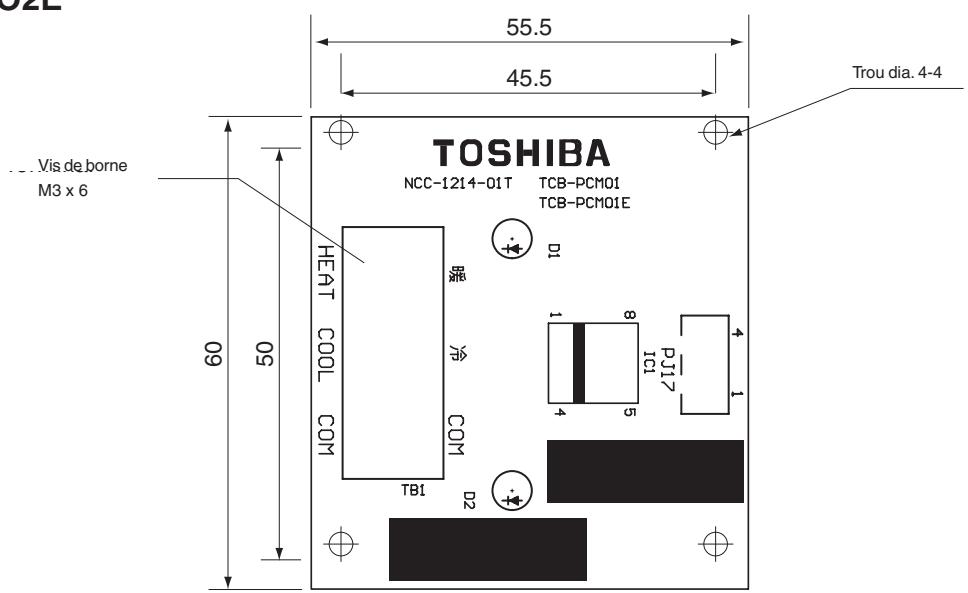

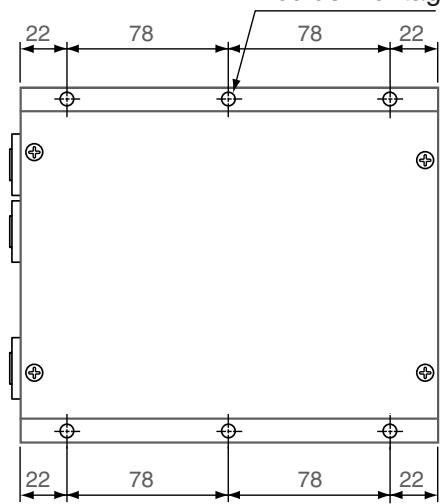

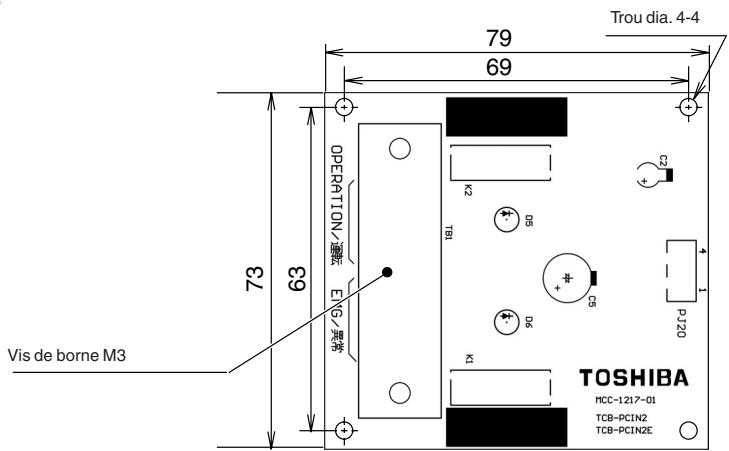

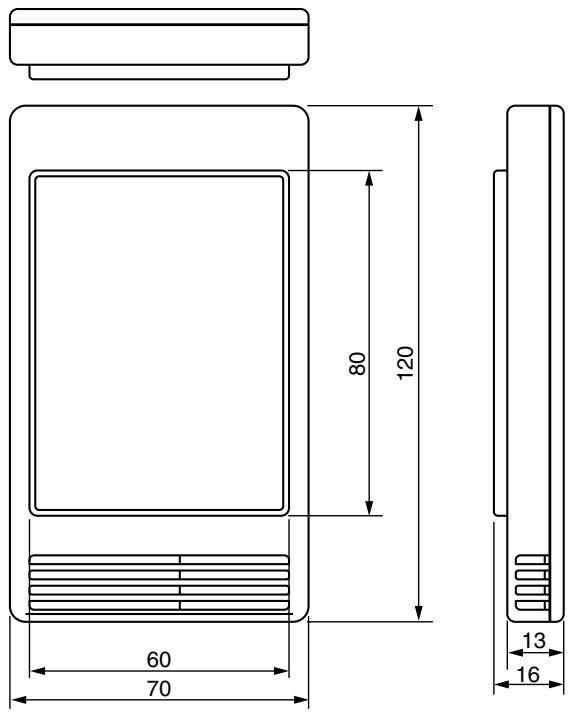

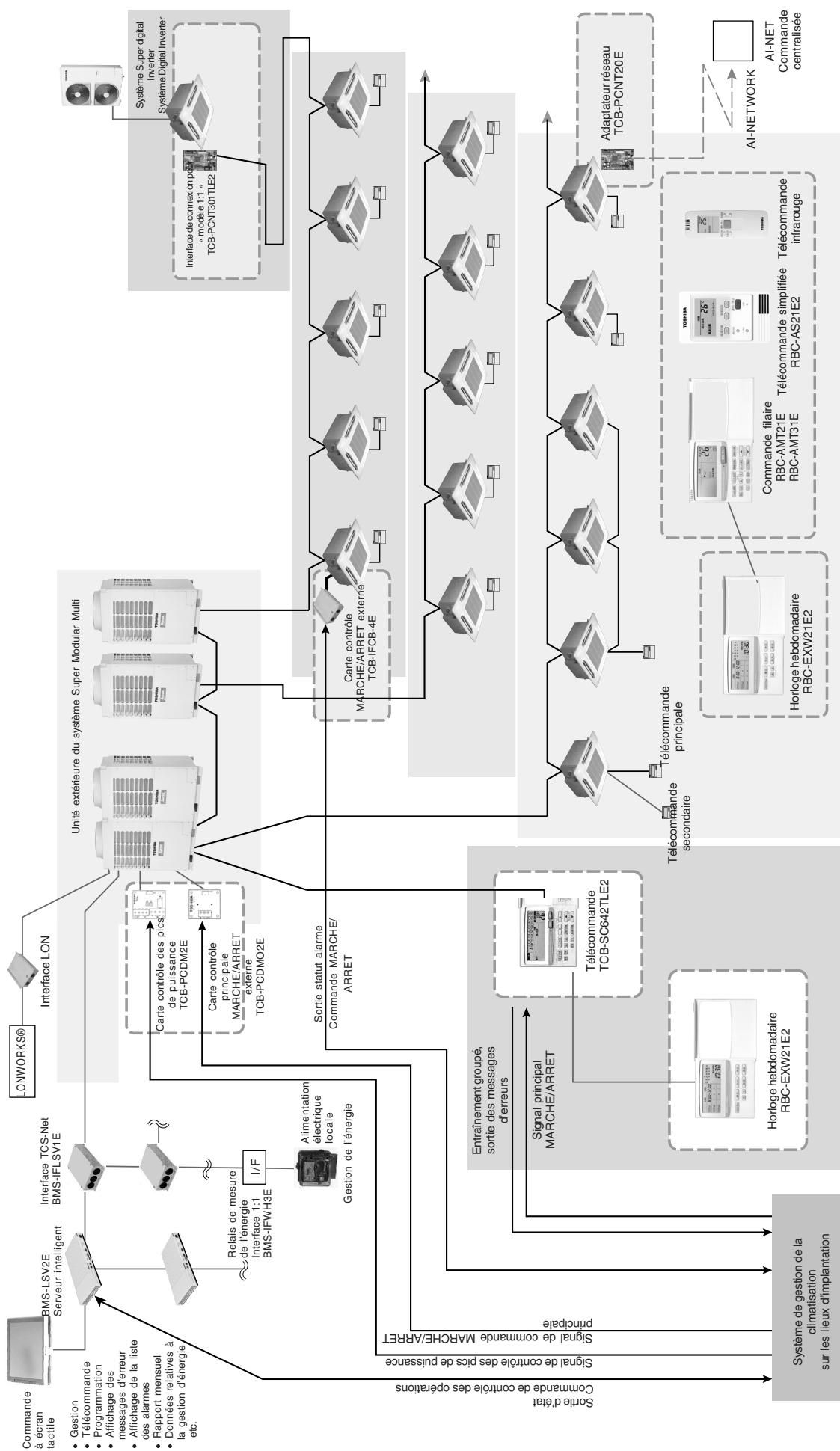

12 Commandes 111

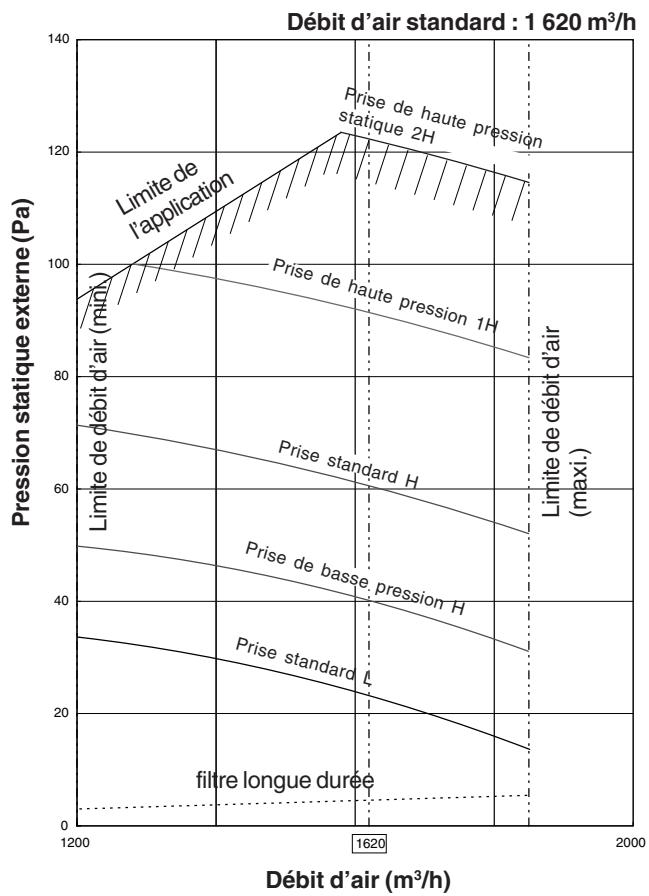

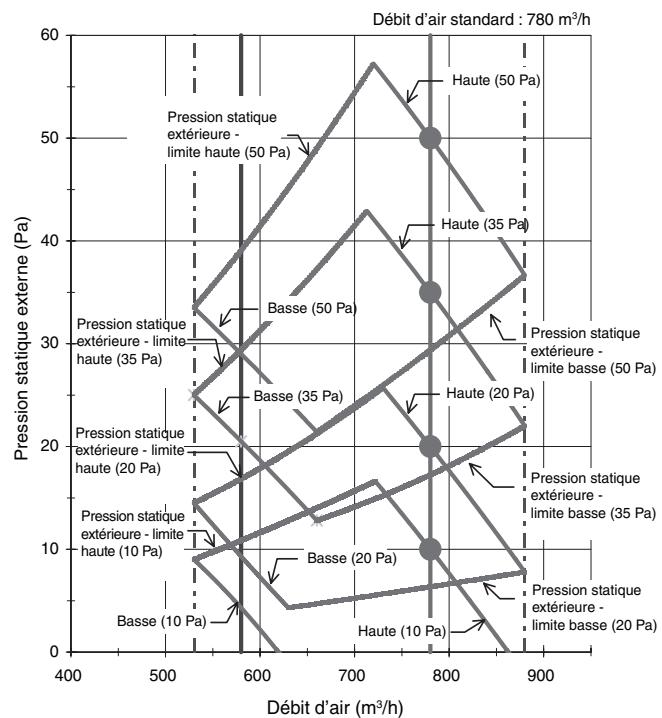

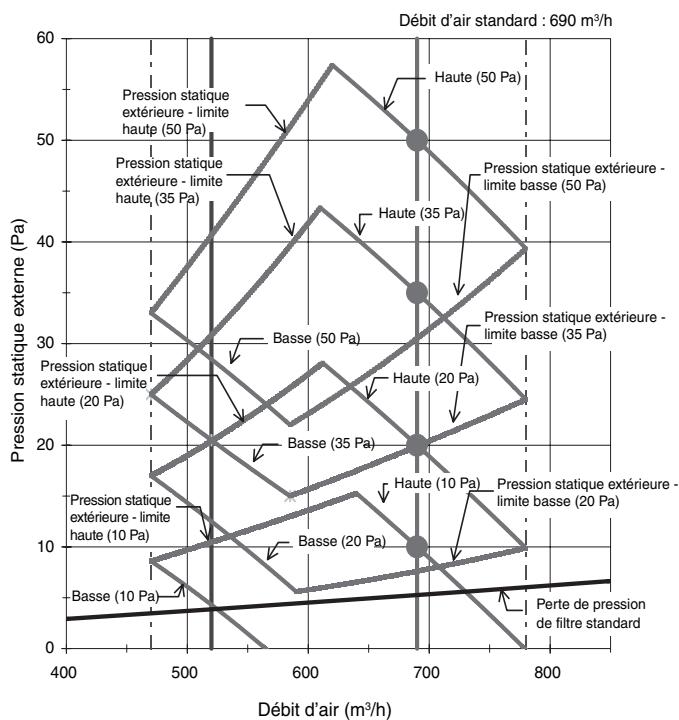

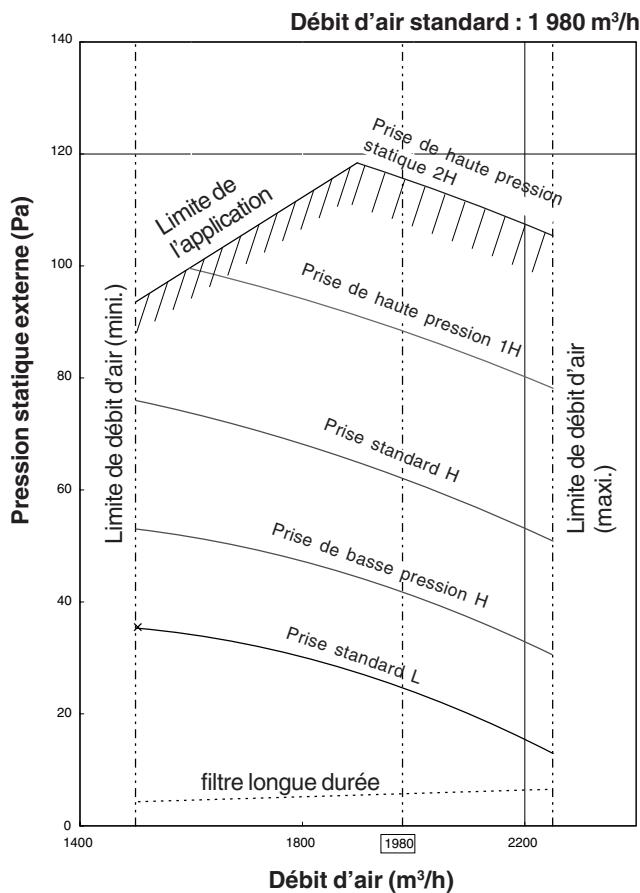

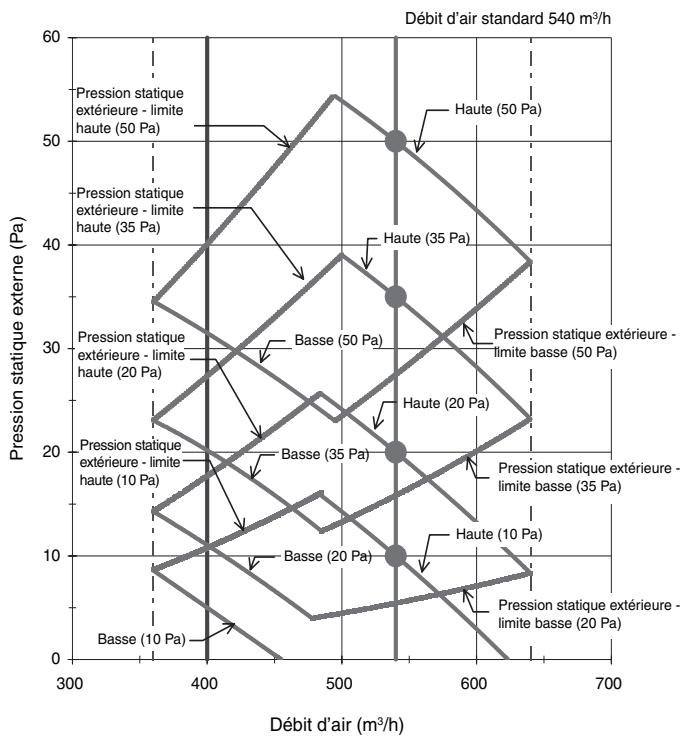

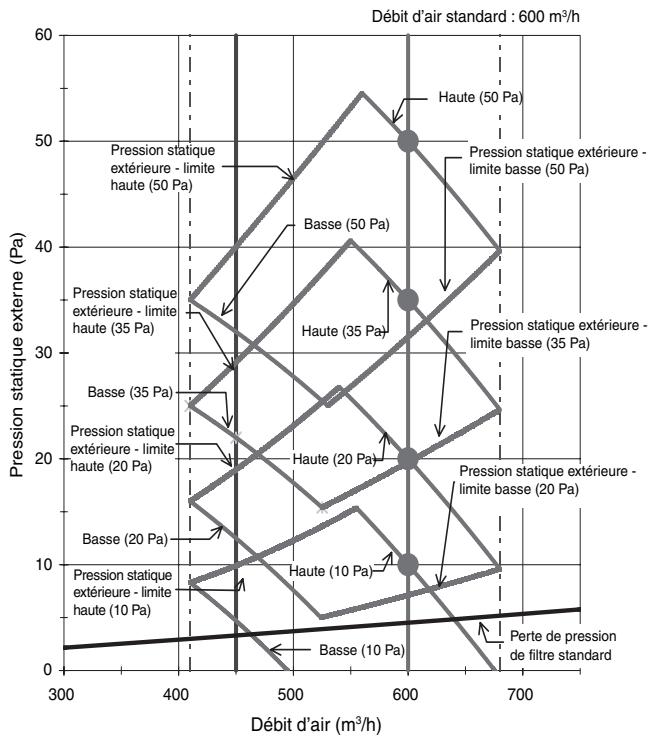

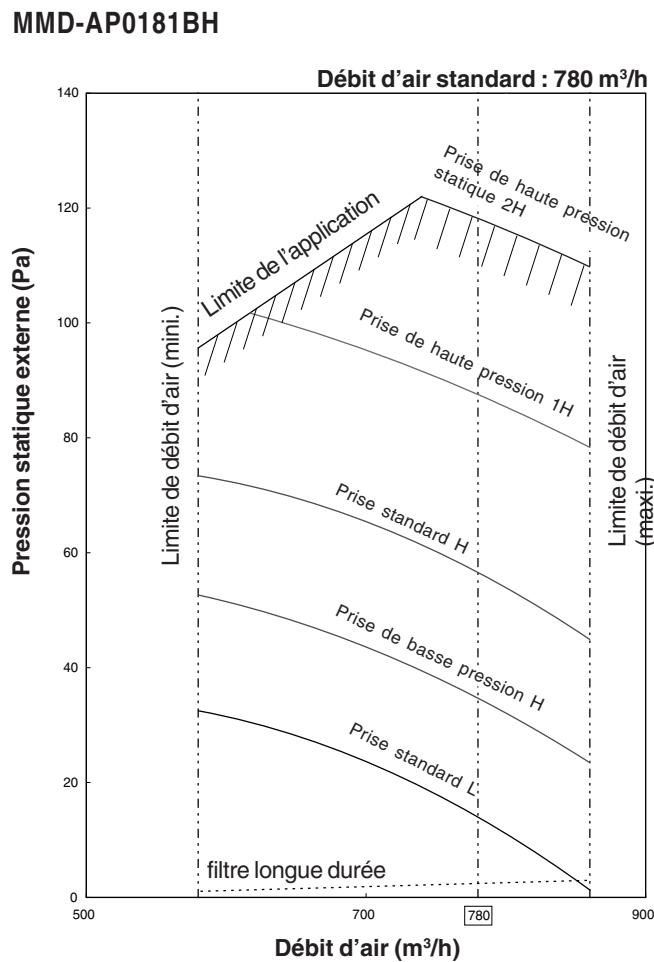

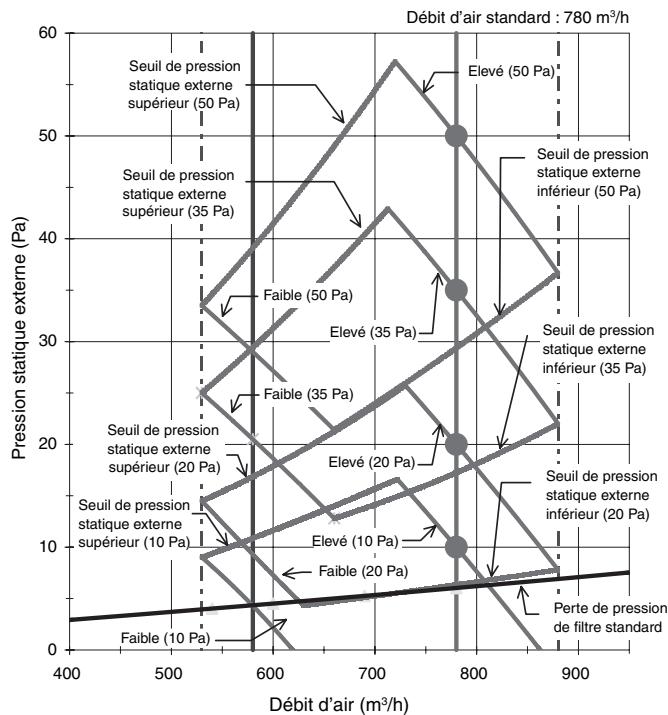

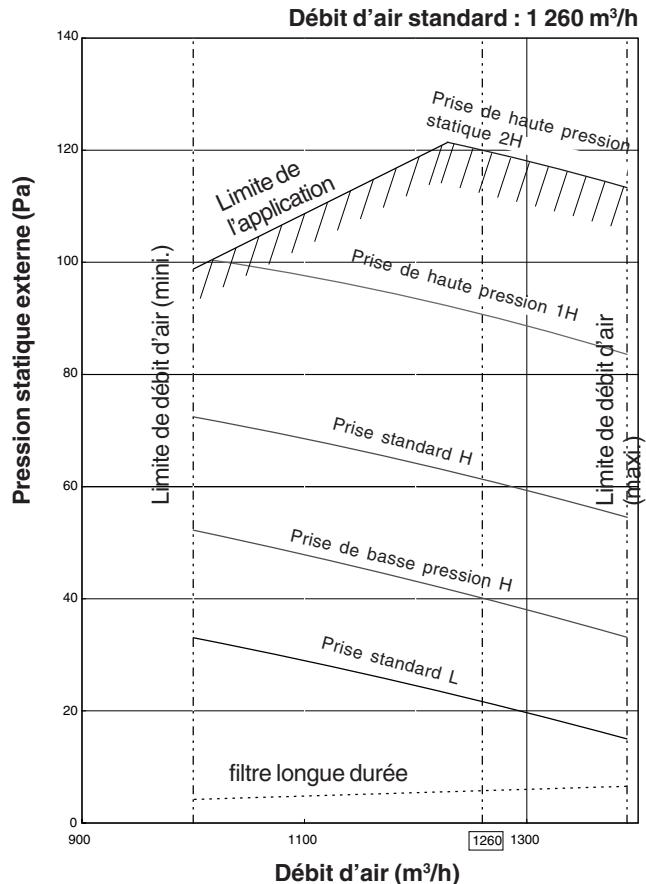

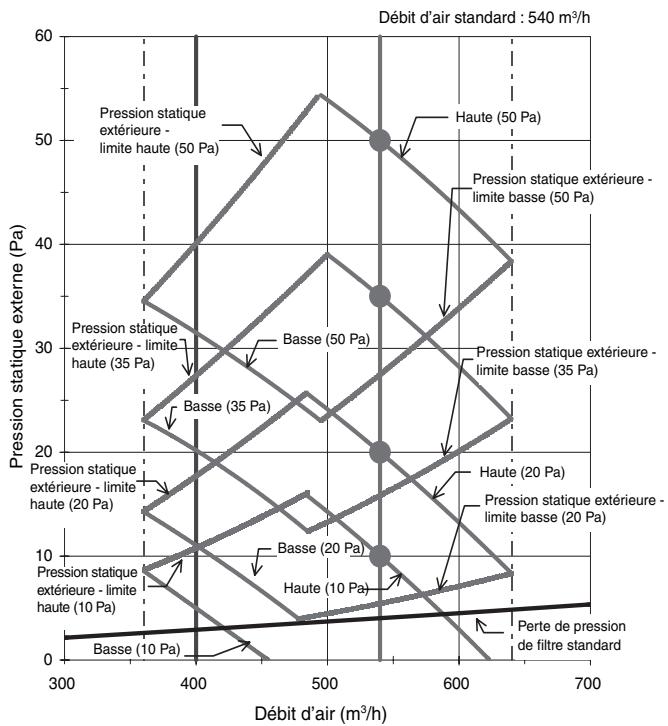

13 Caractéristiques techniques du ventilateur 133

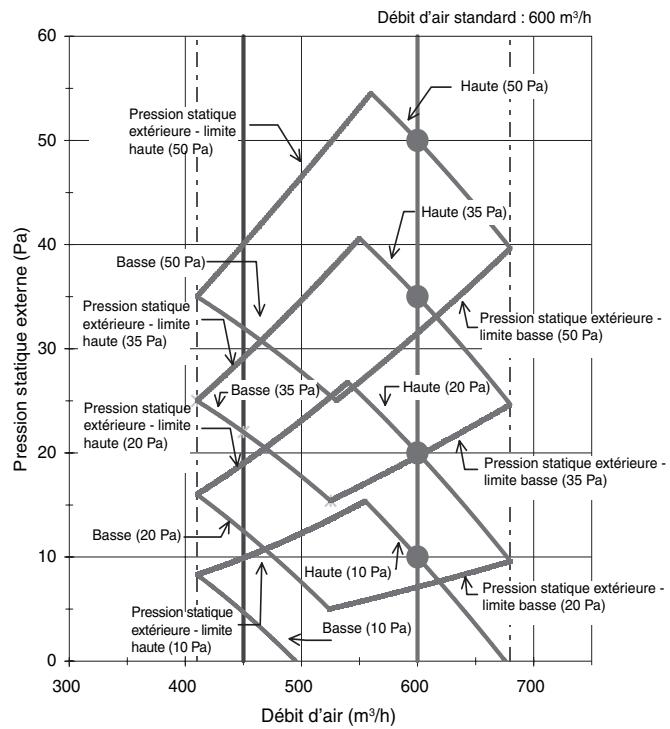

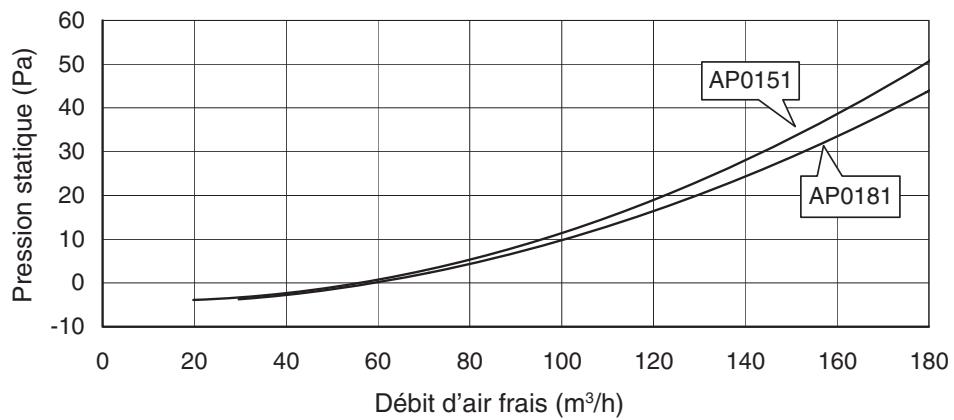

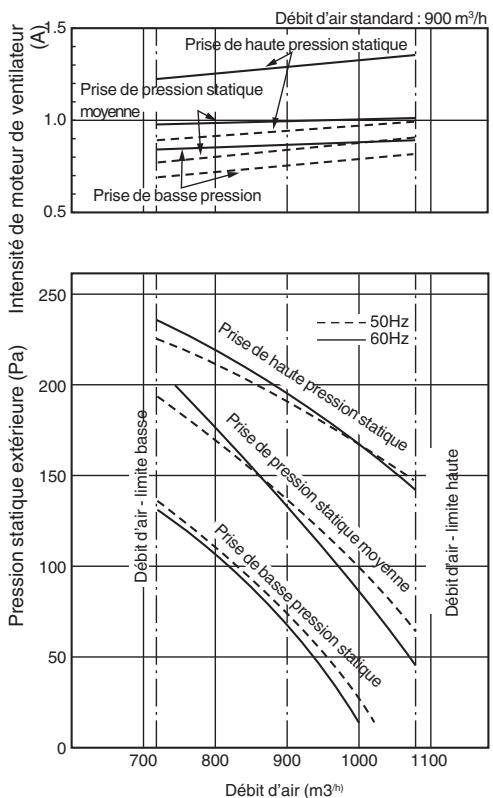

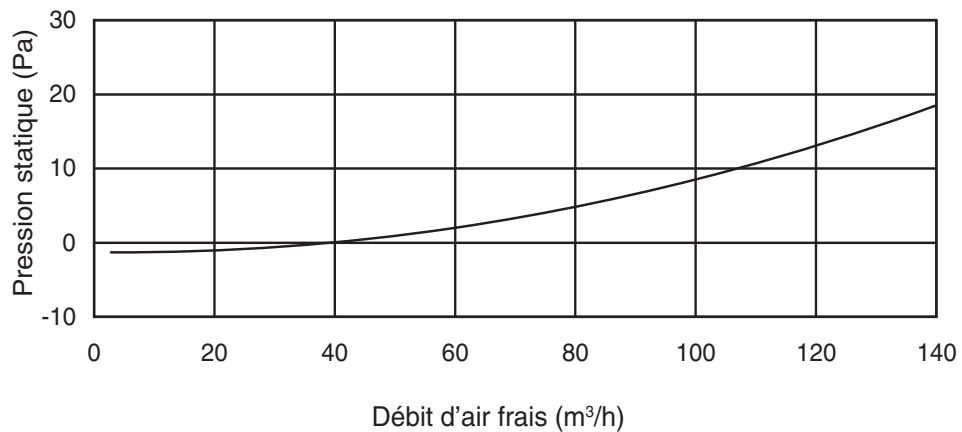

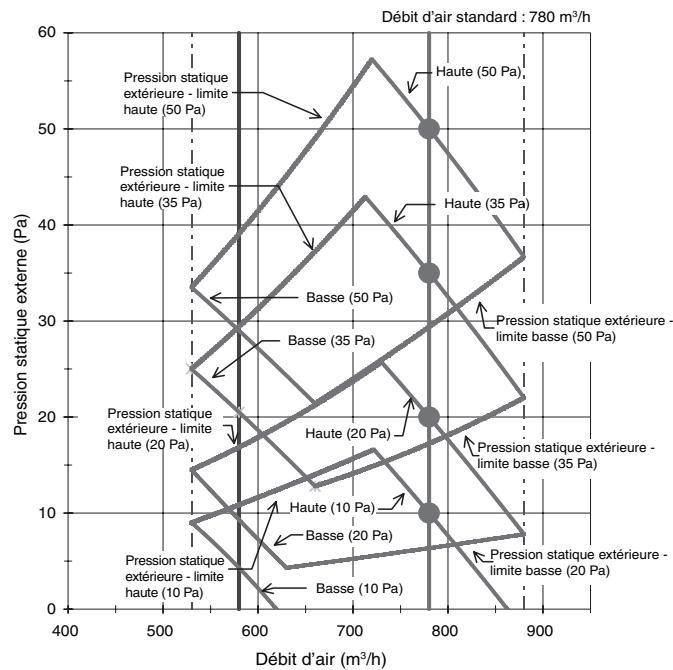

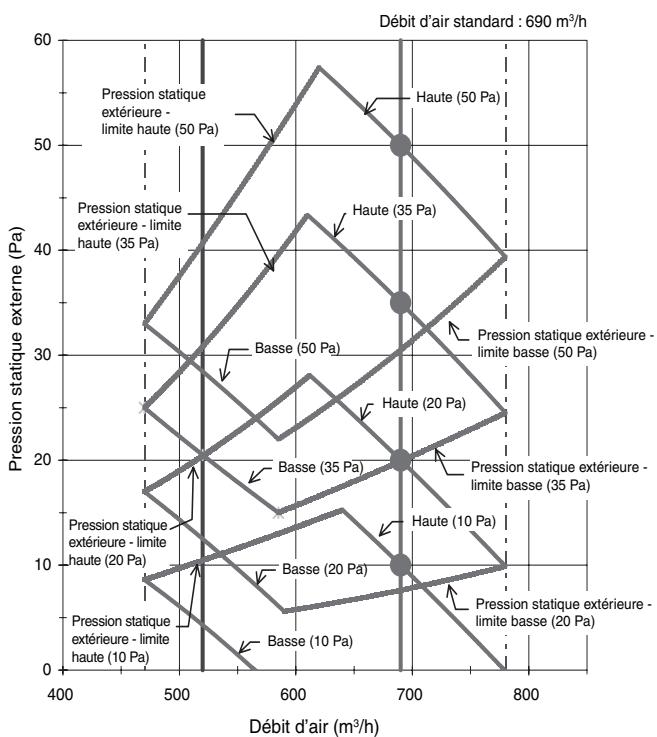

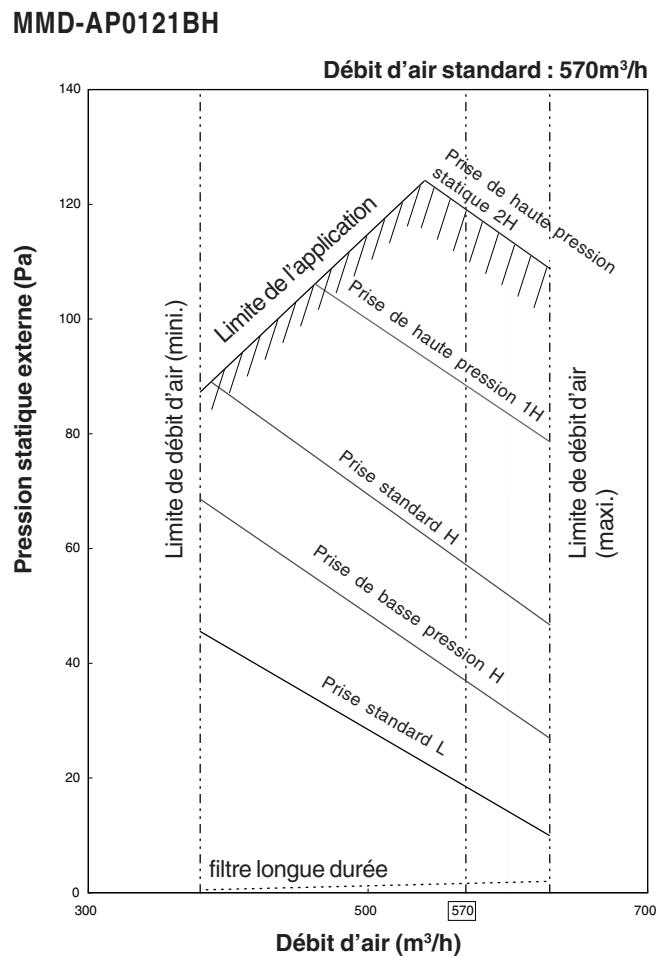

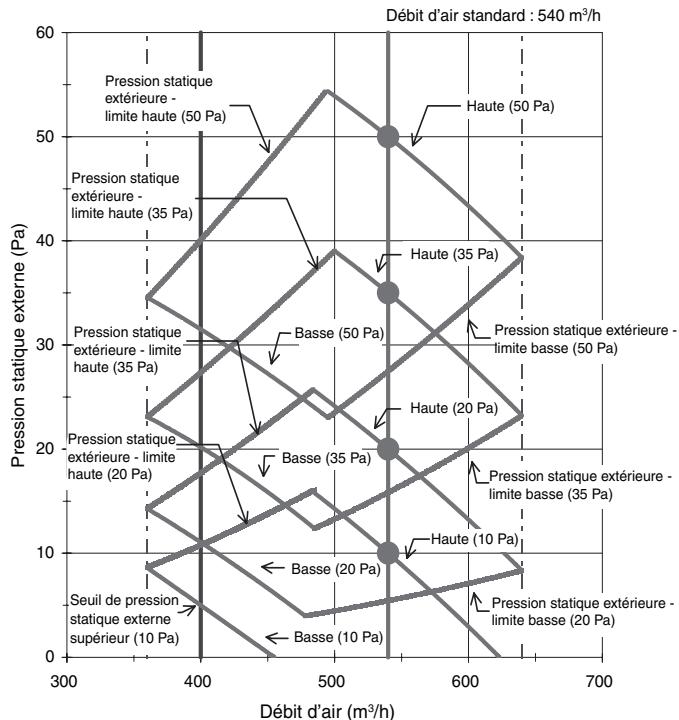

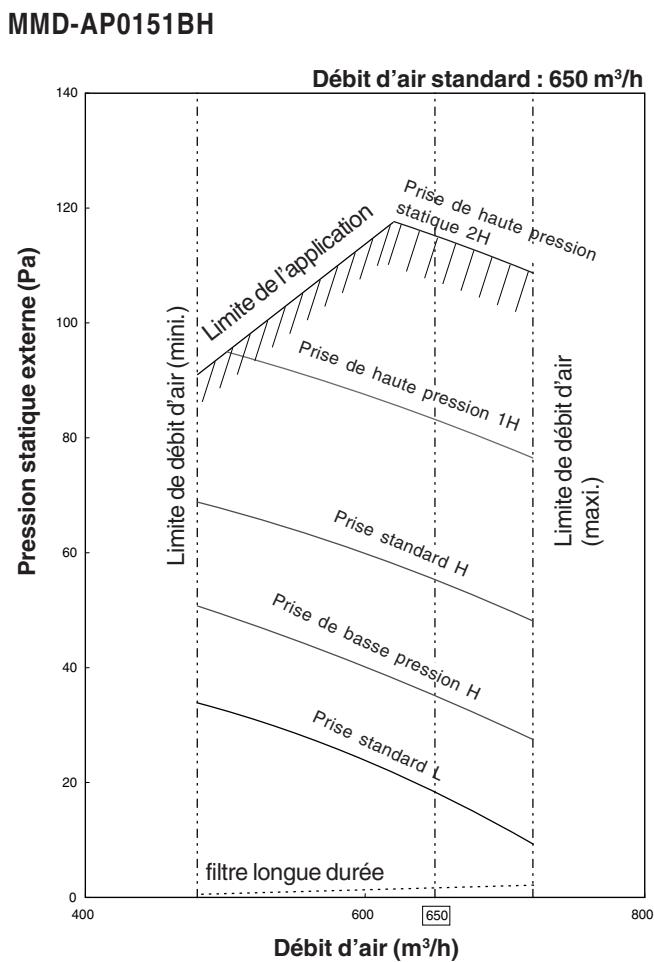

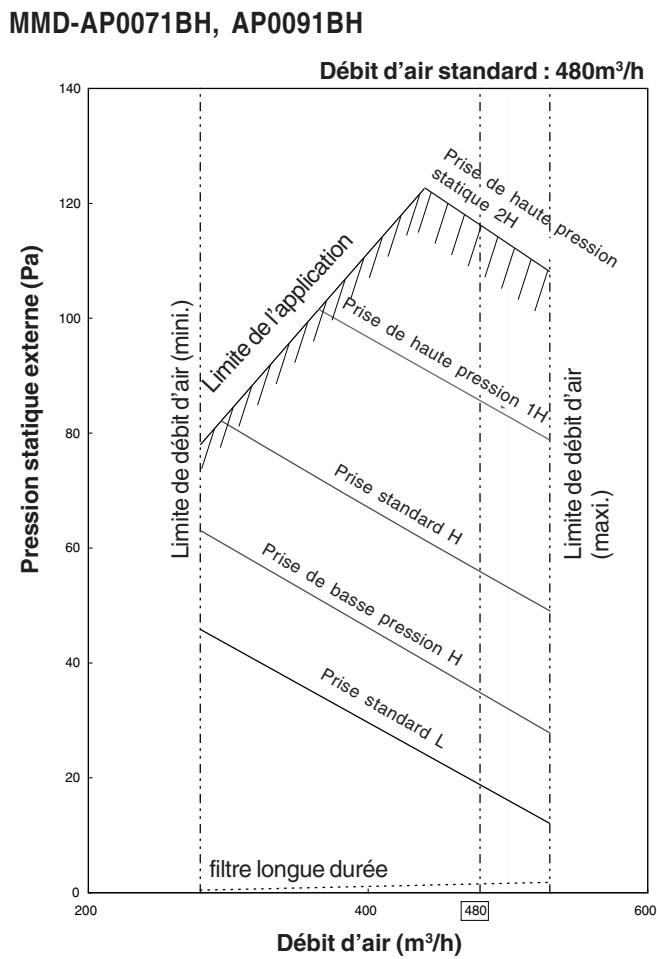

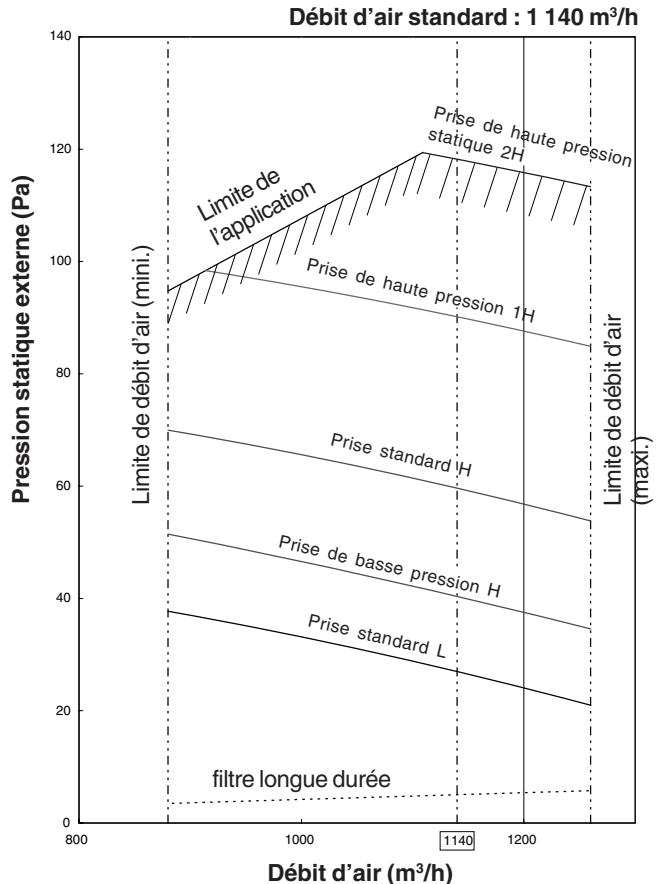

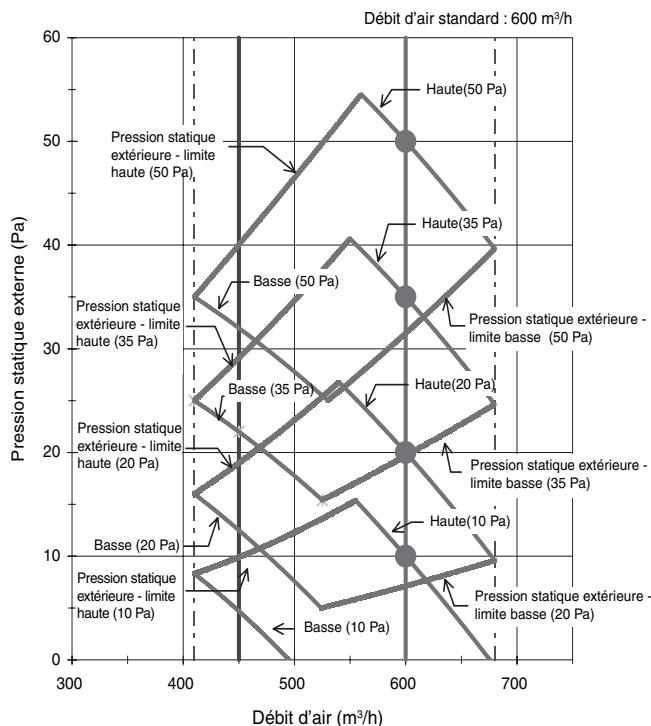

A. Pression statique

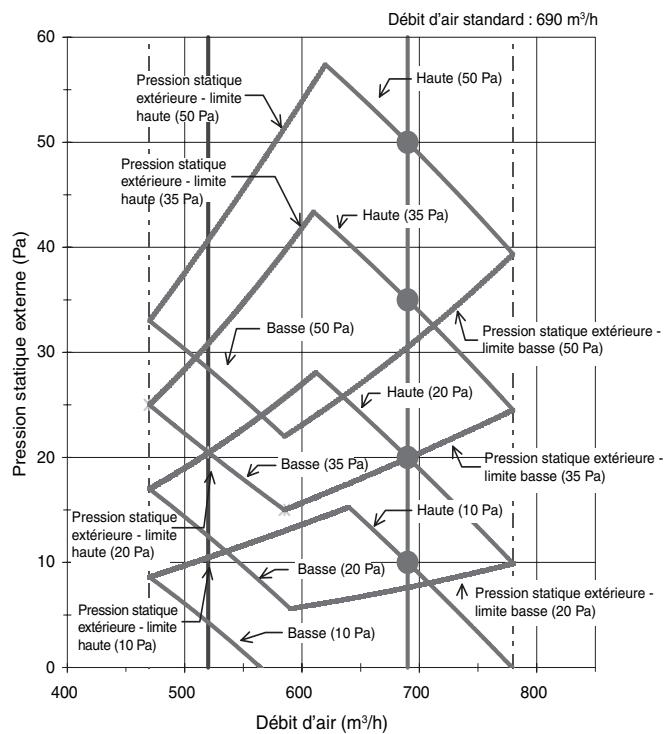

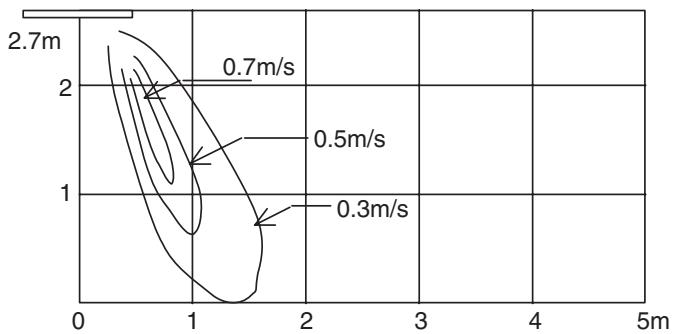

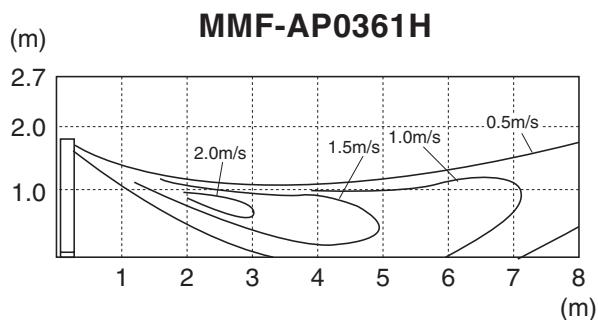

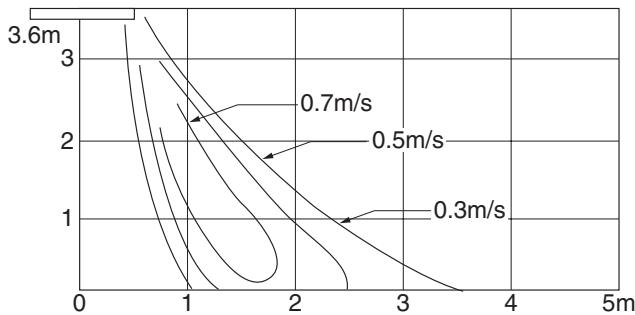

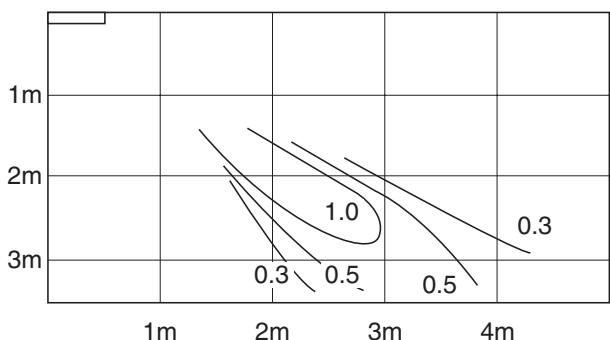

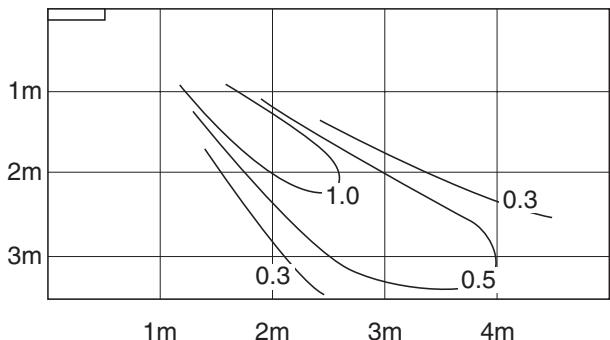

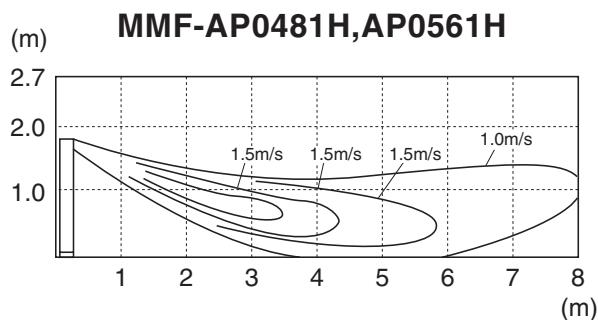

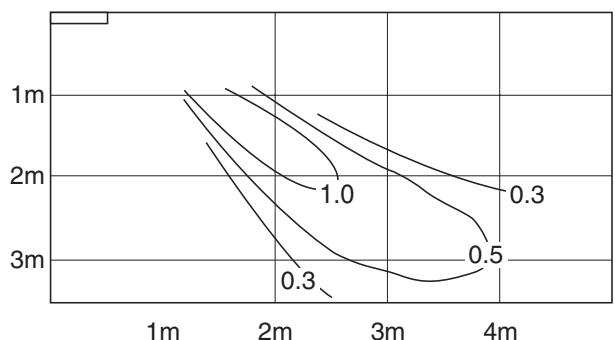

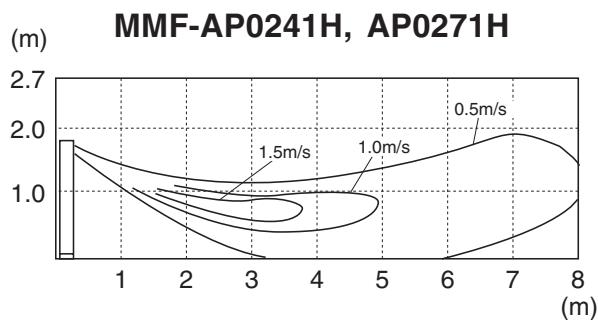

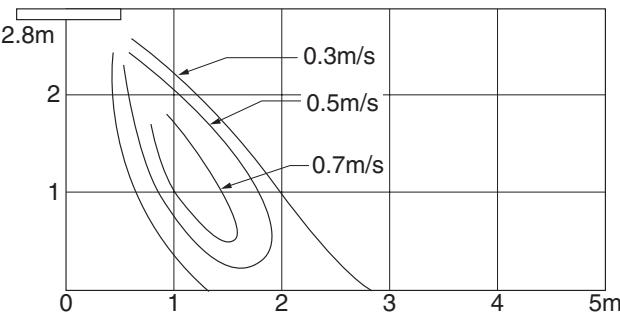

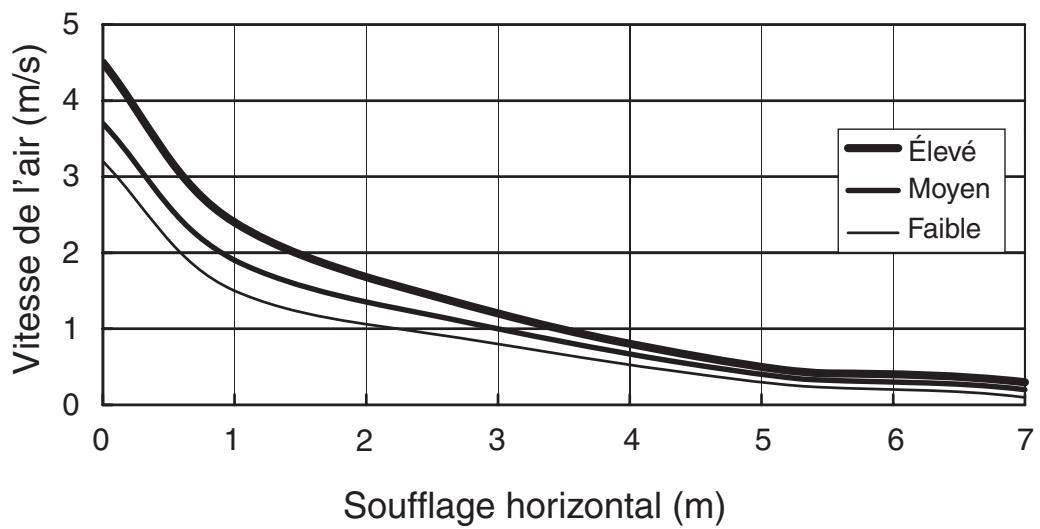

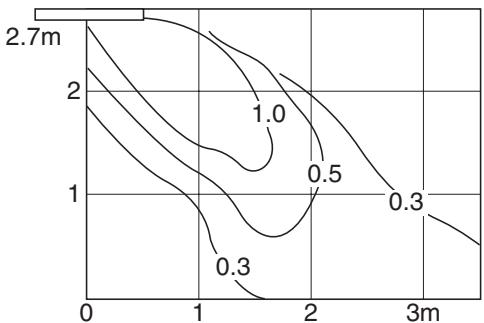

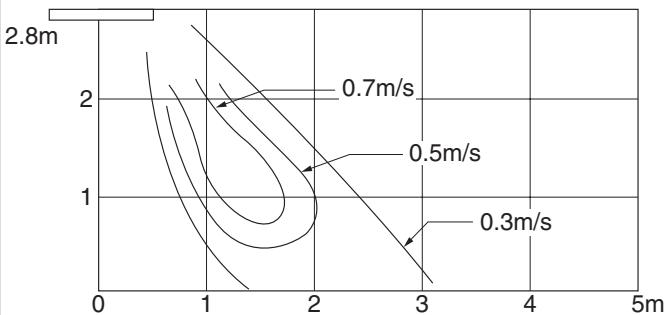

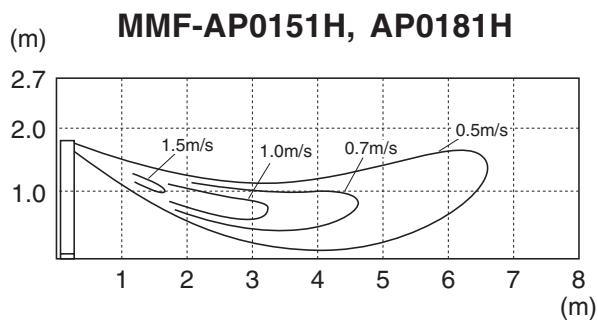

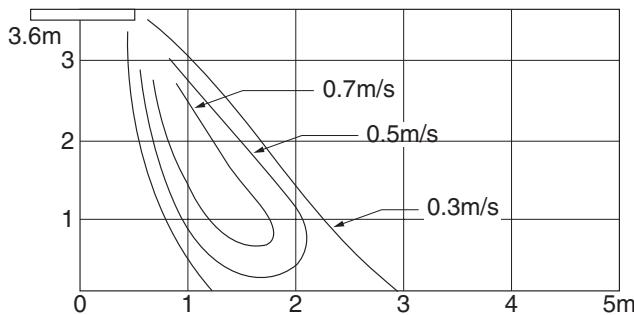

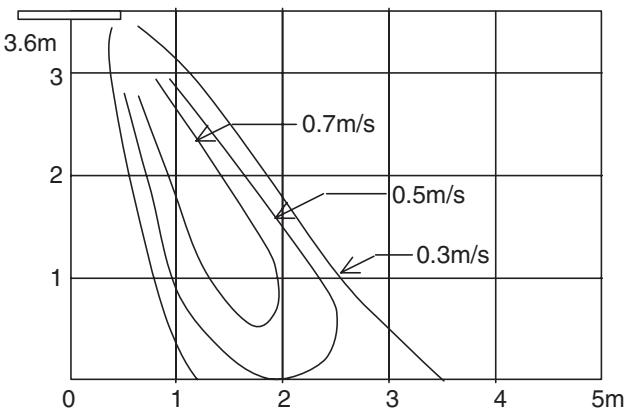

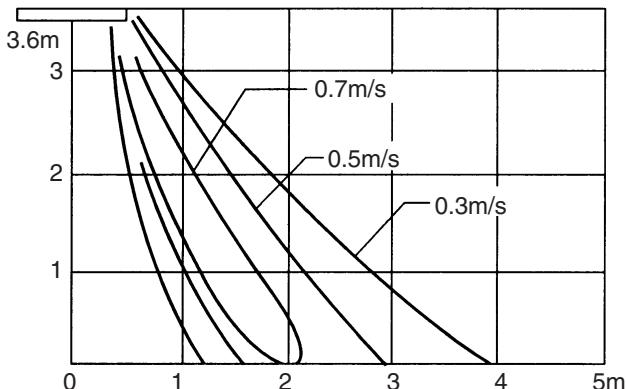

B. Profil de vitesse de l'air (diagramme de portée de l'air)

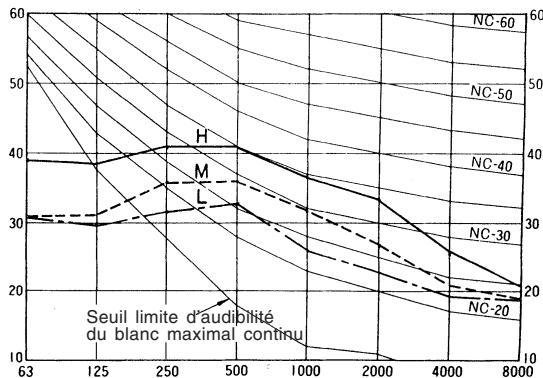

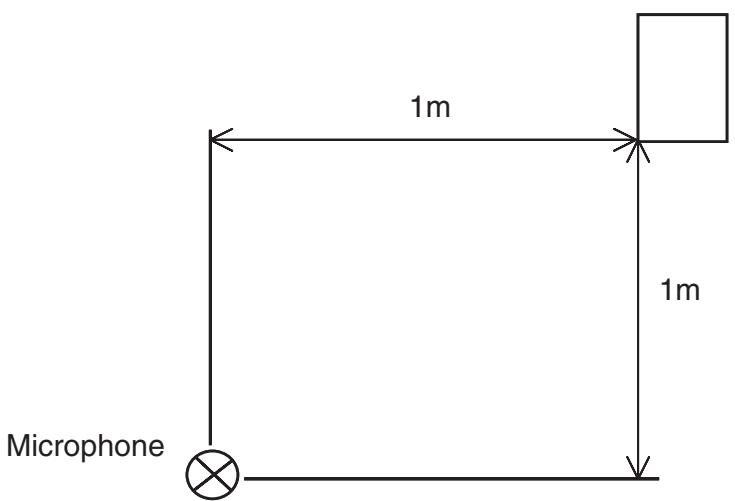

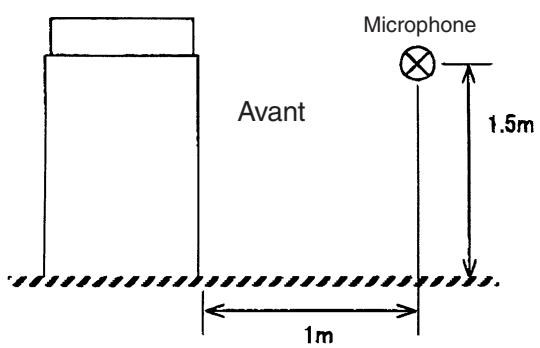

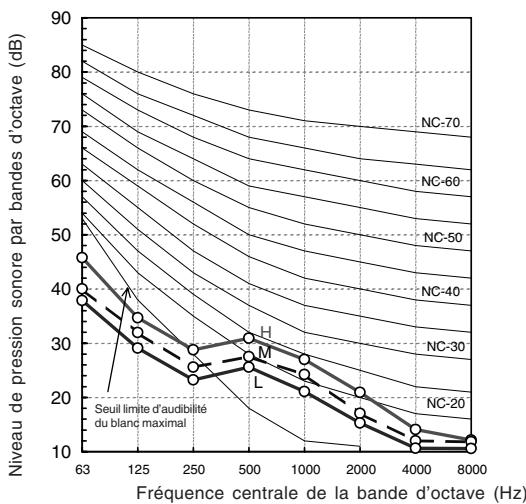

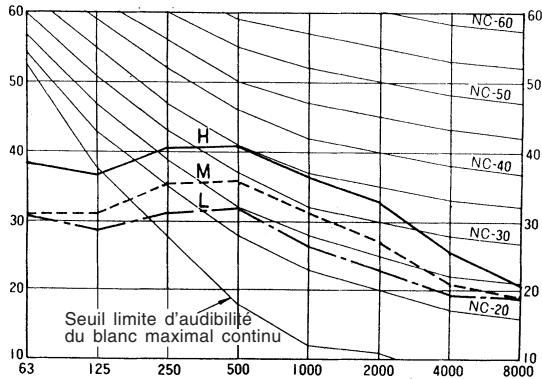

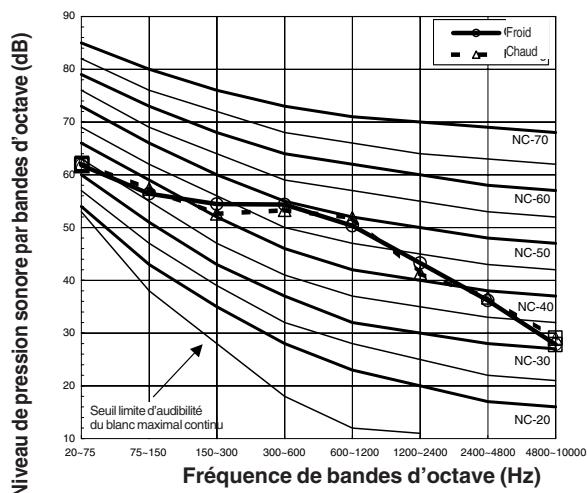

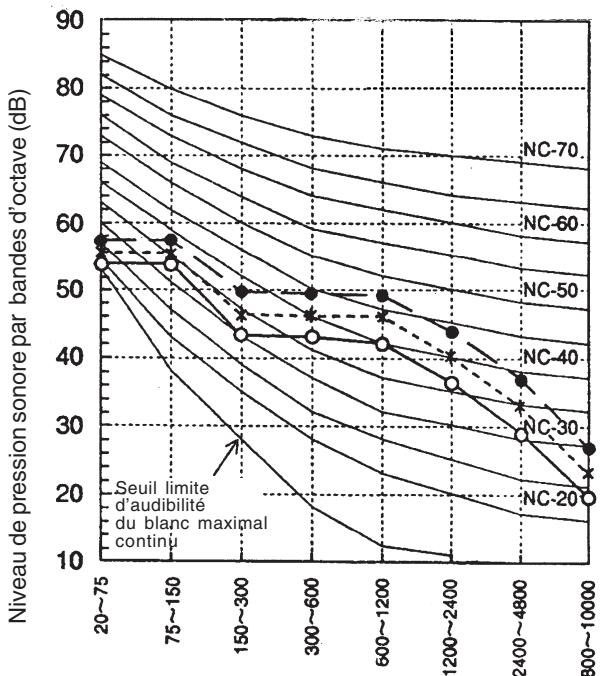

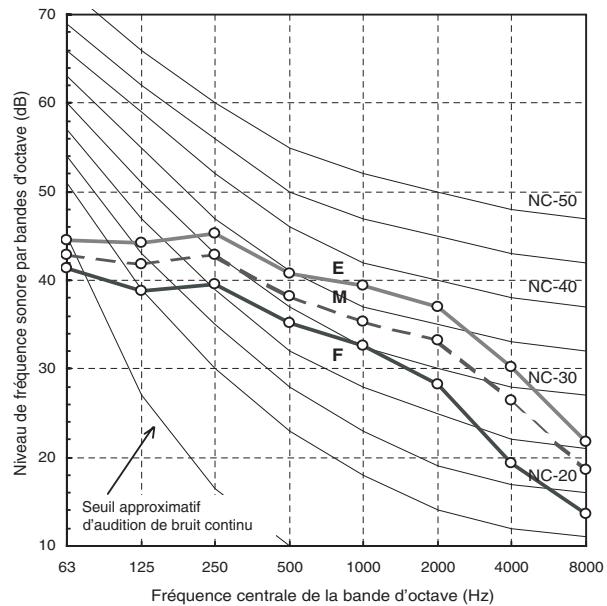

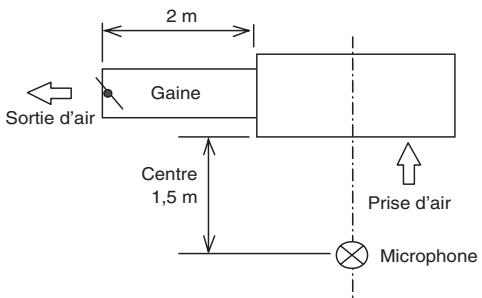

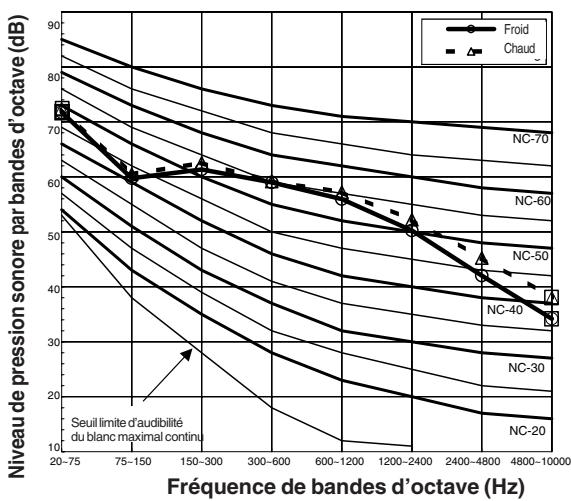

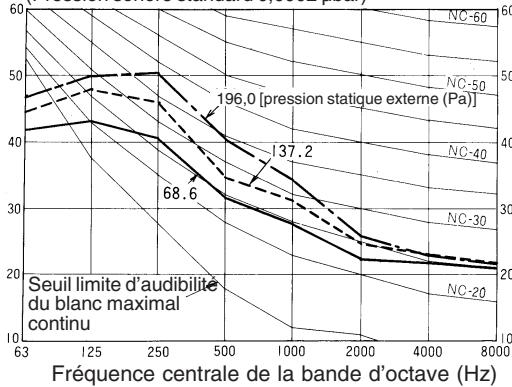

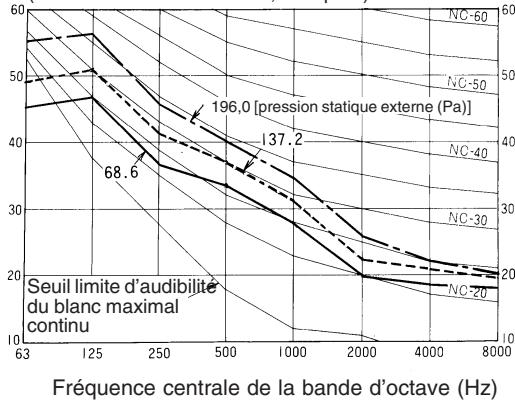

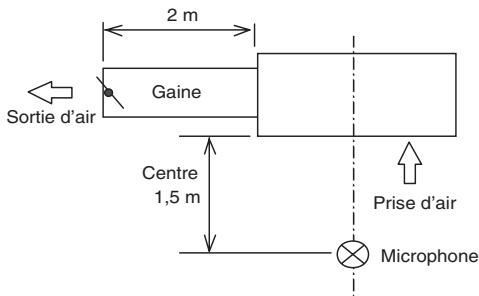

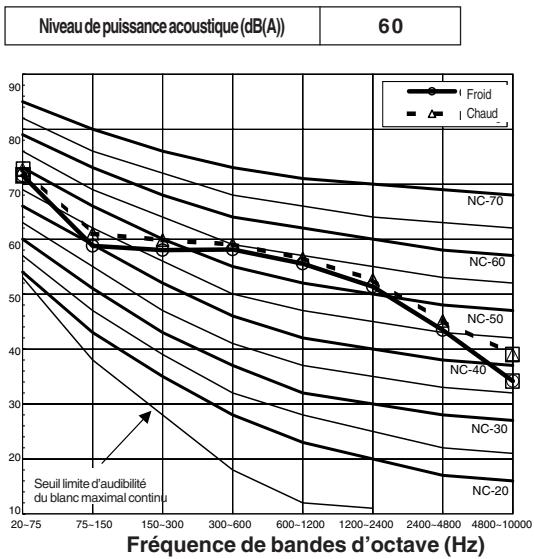

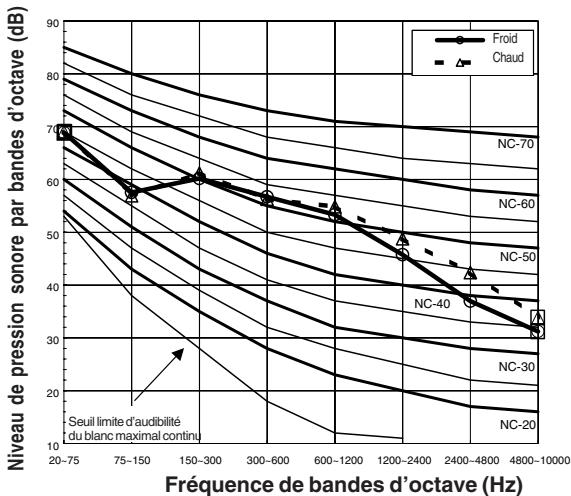

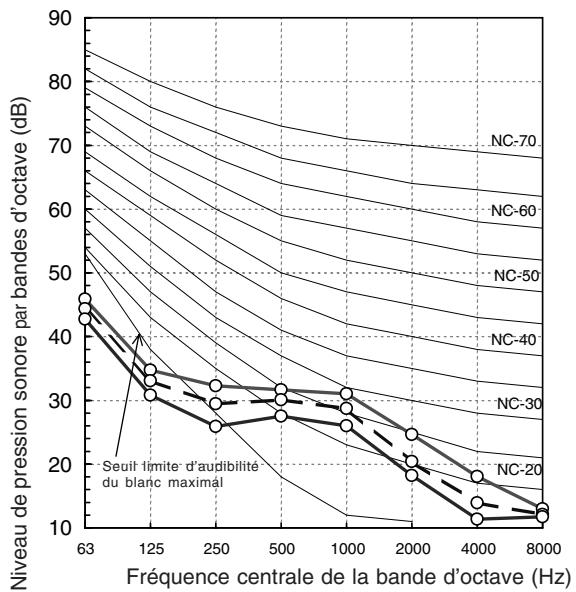

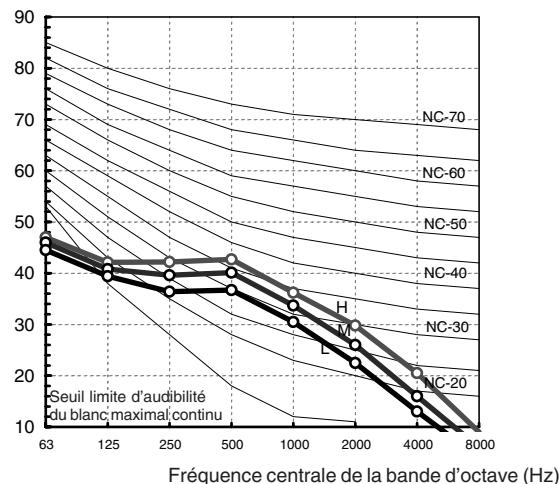

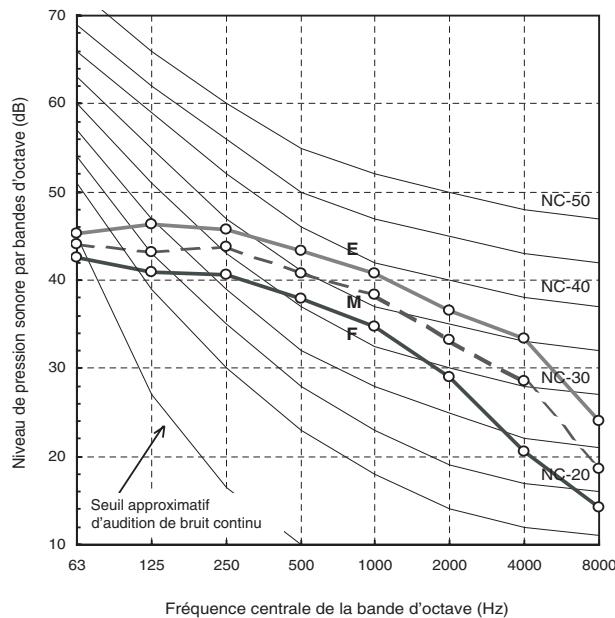

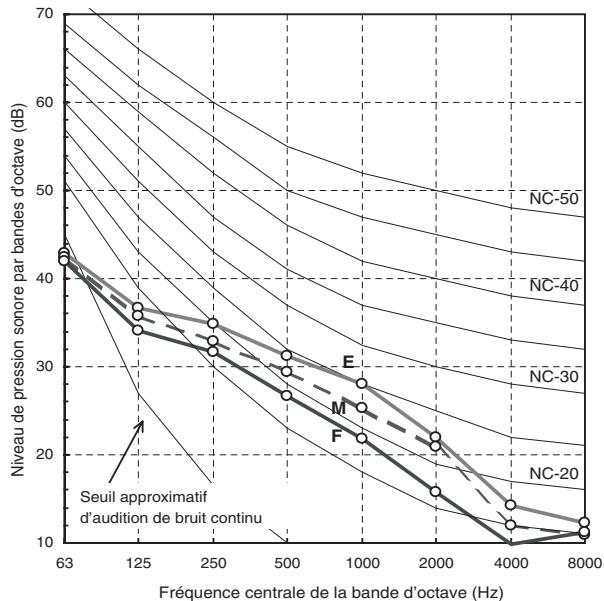

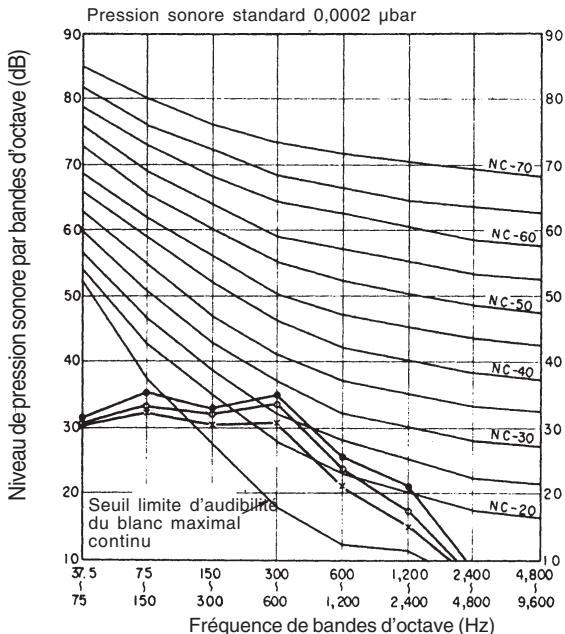

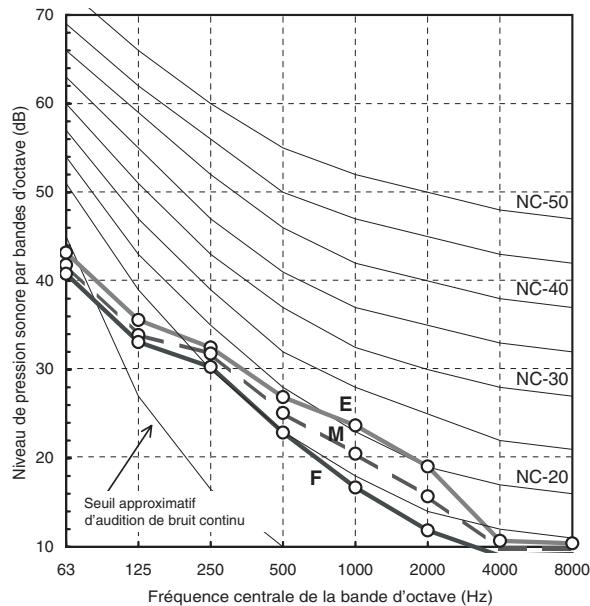

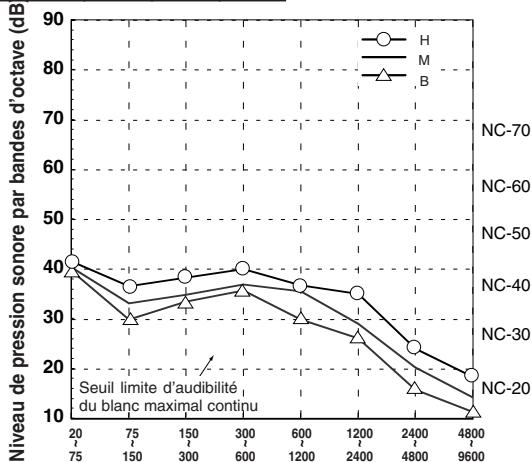

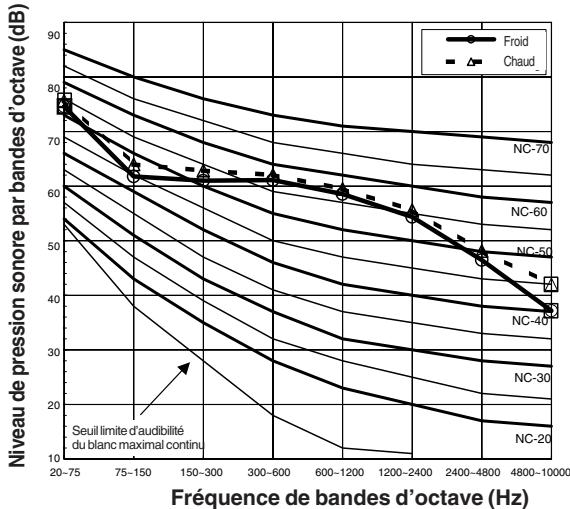

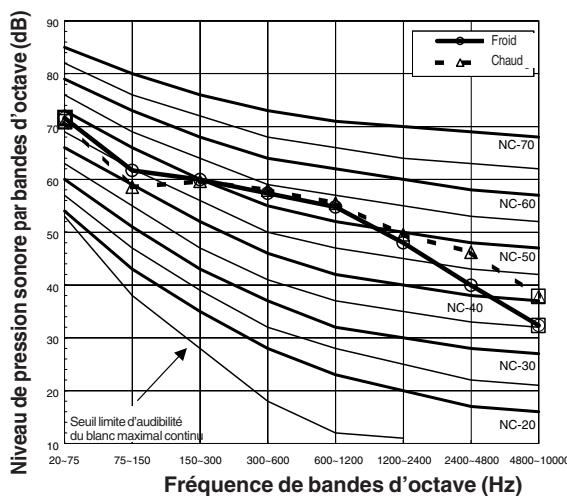

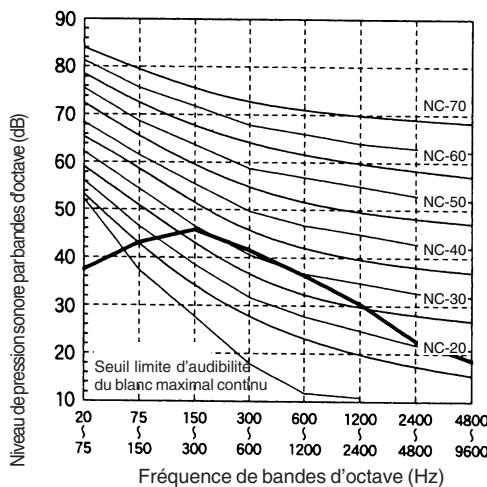

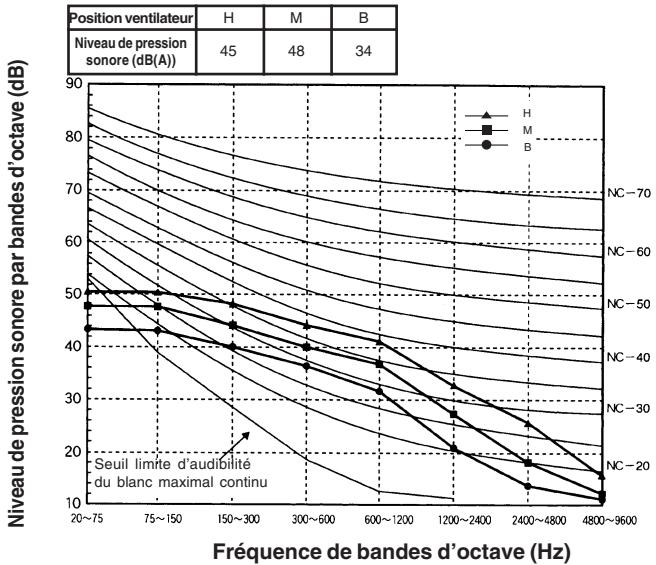

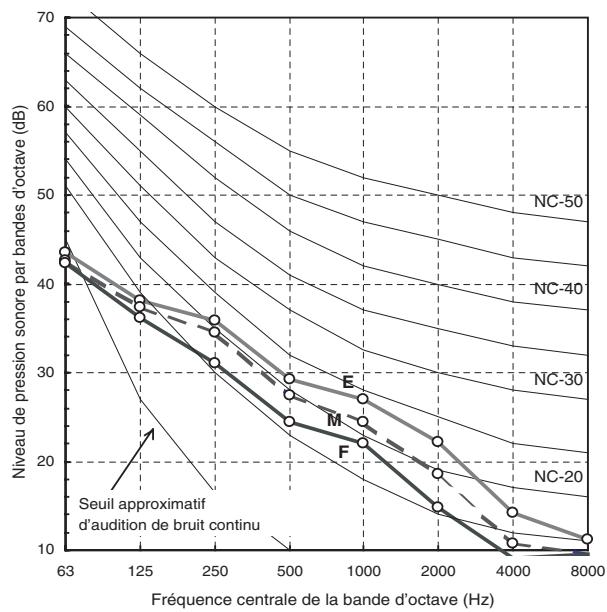

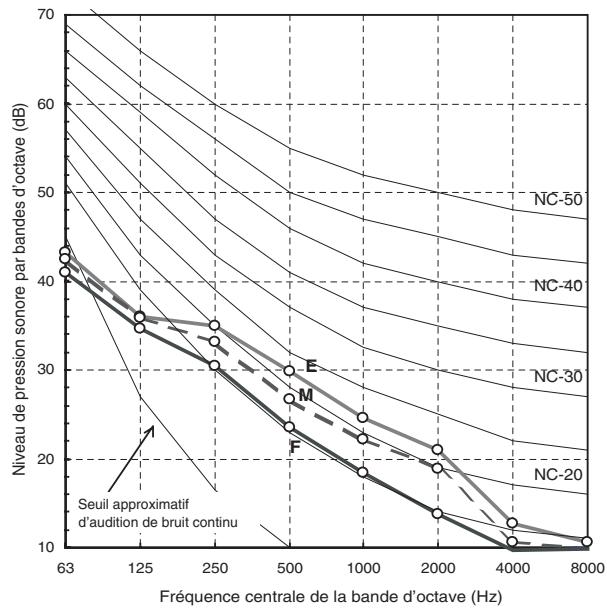

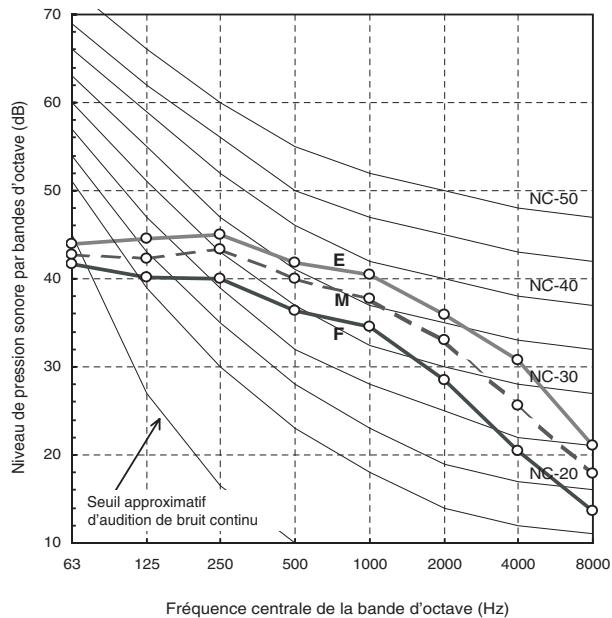

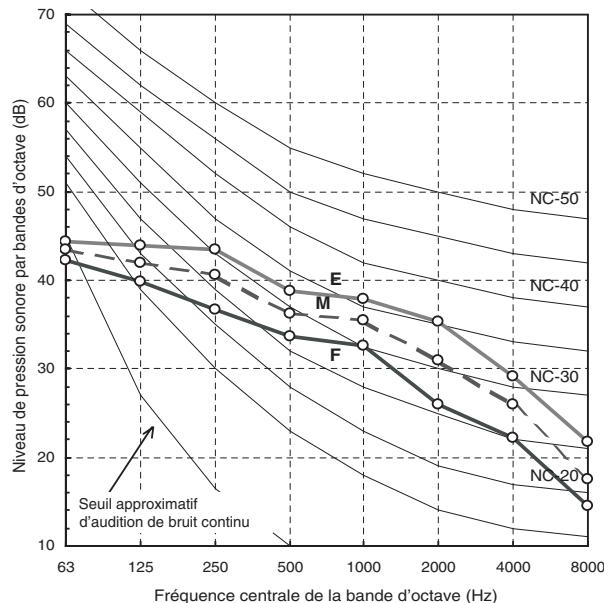

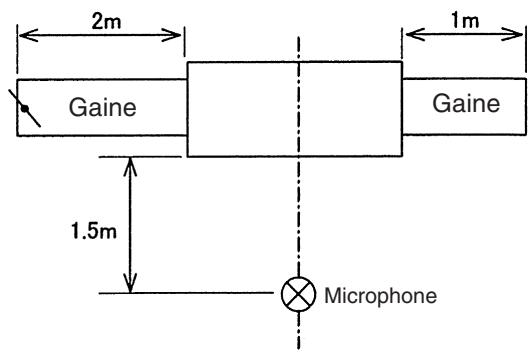

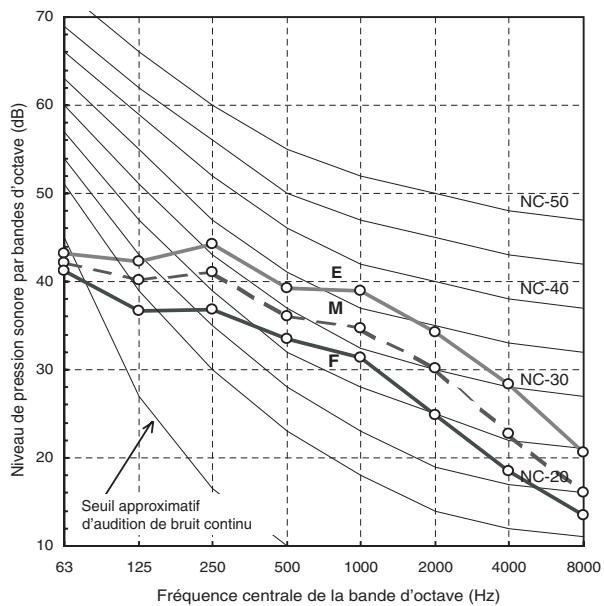

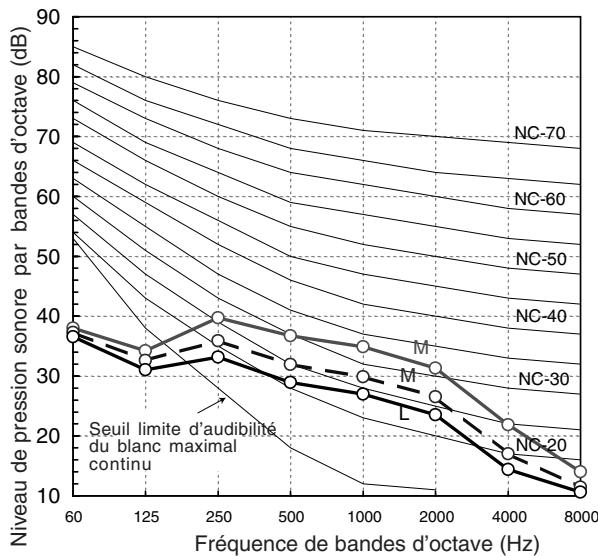

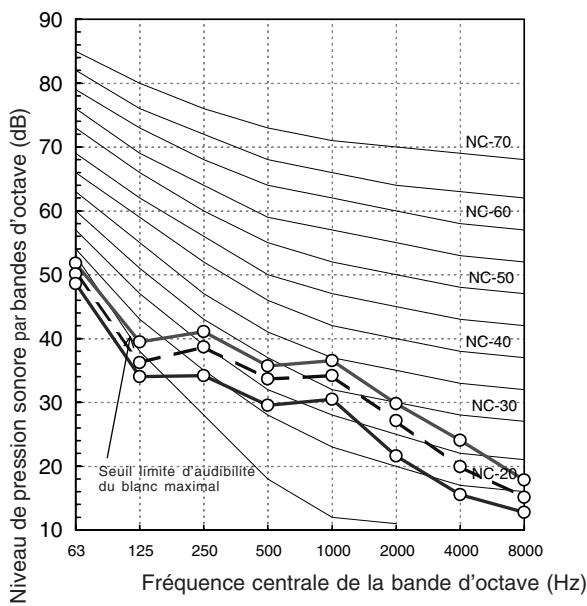

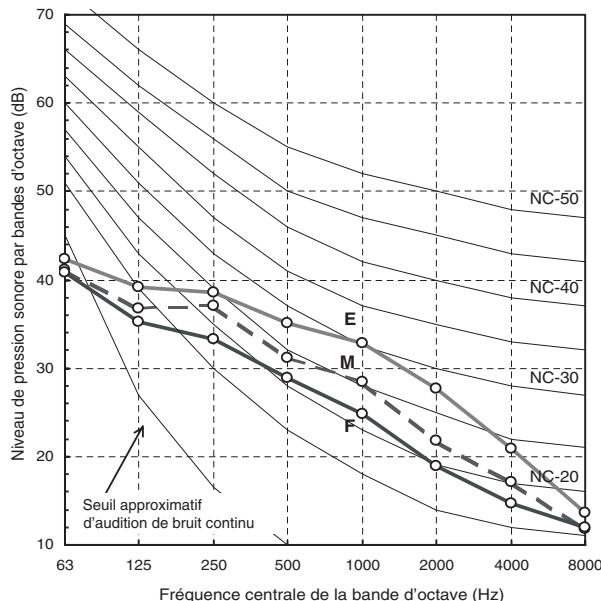

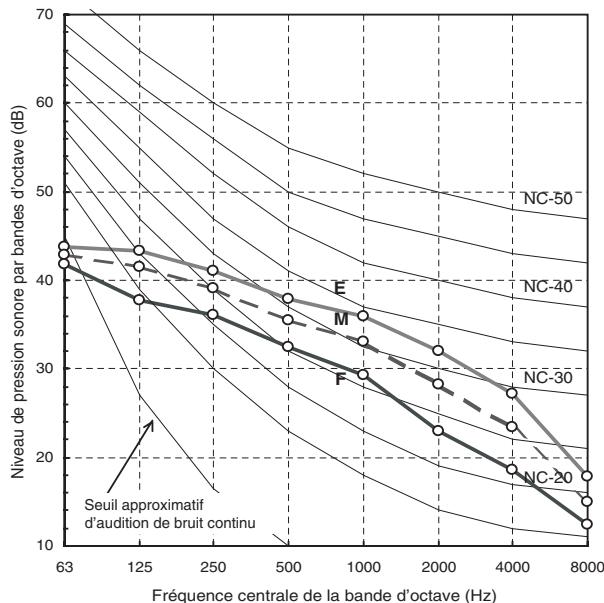

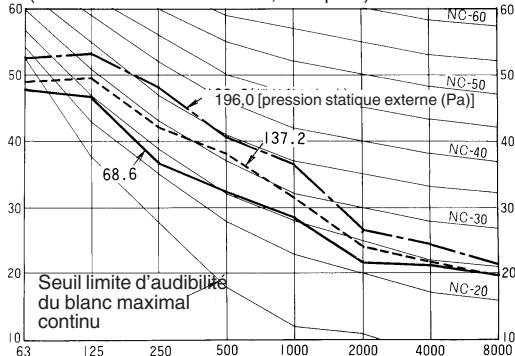

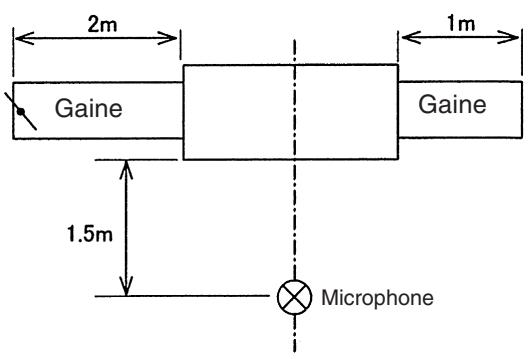

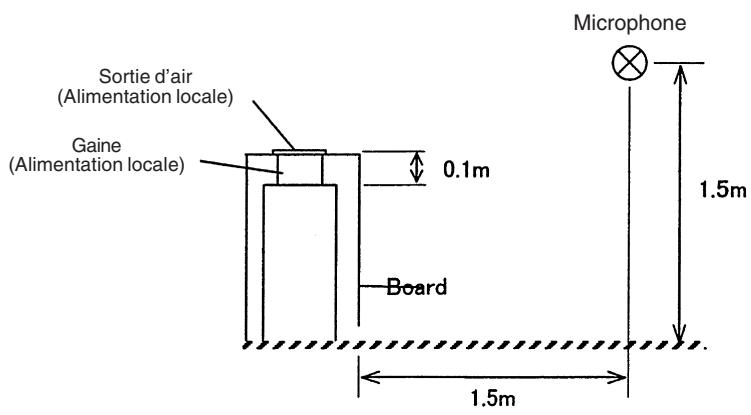

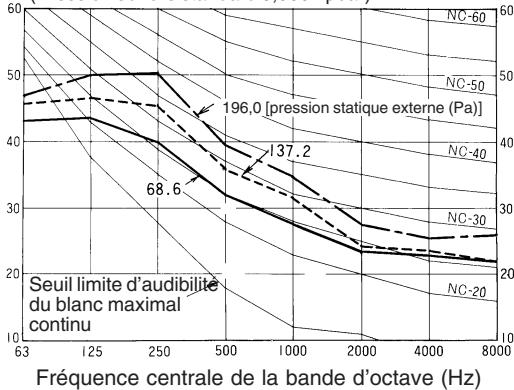

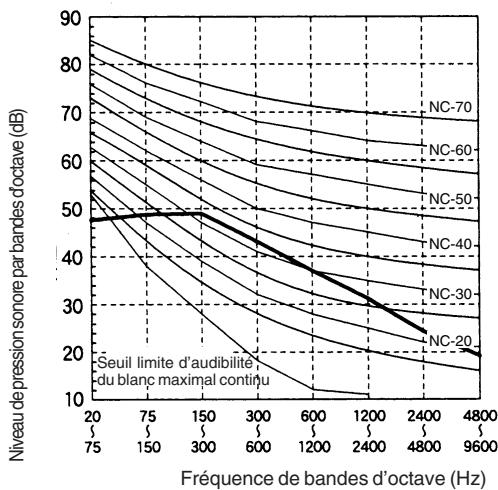

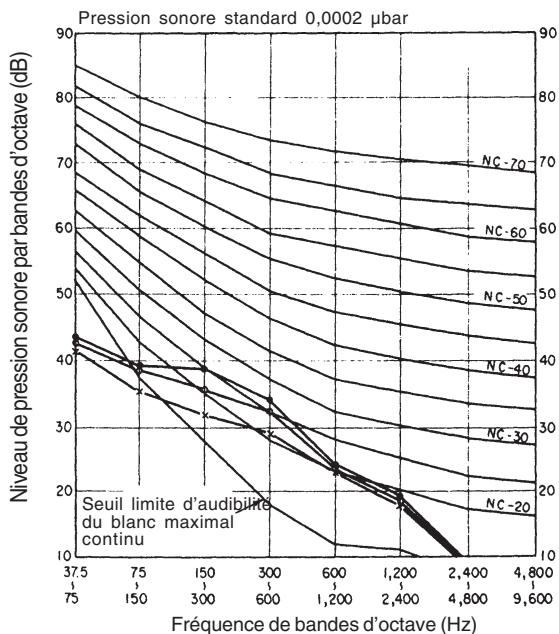

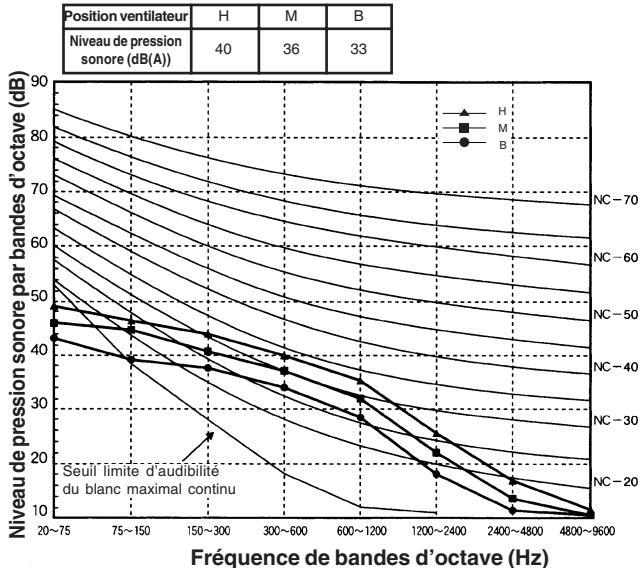

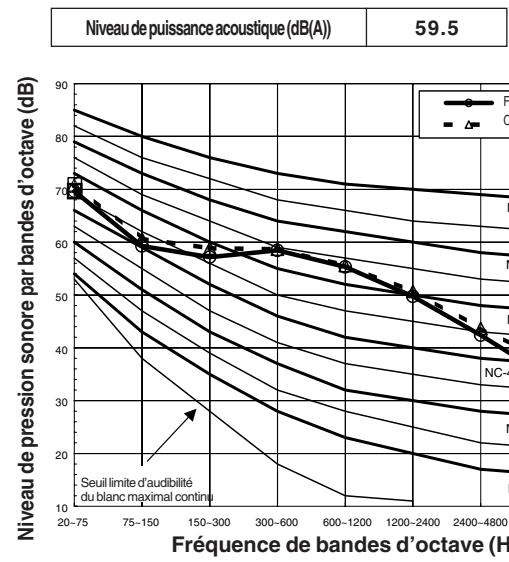

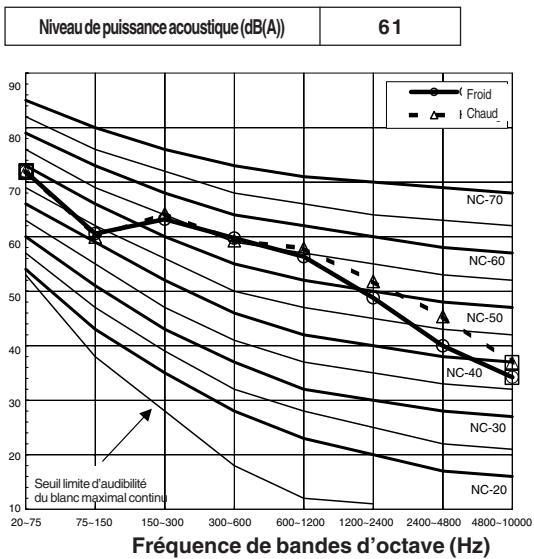

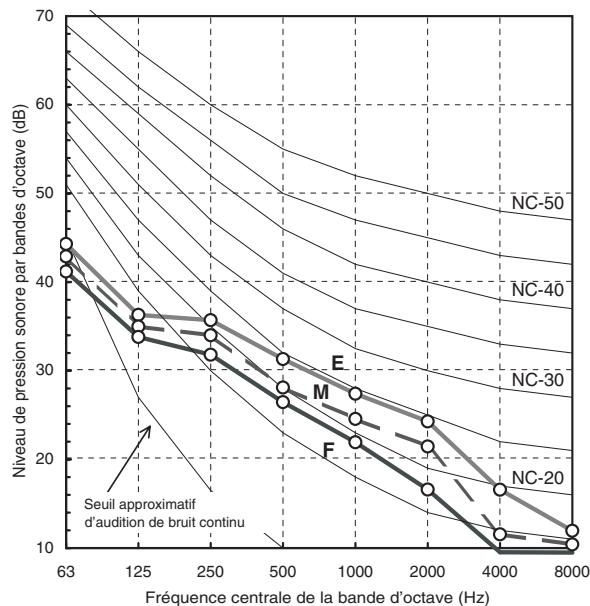

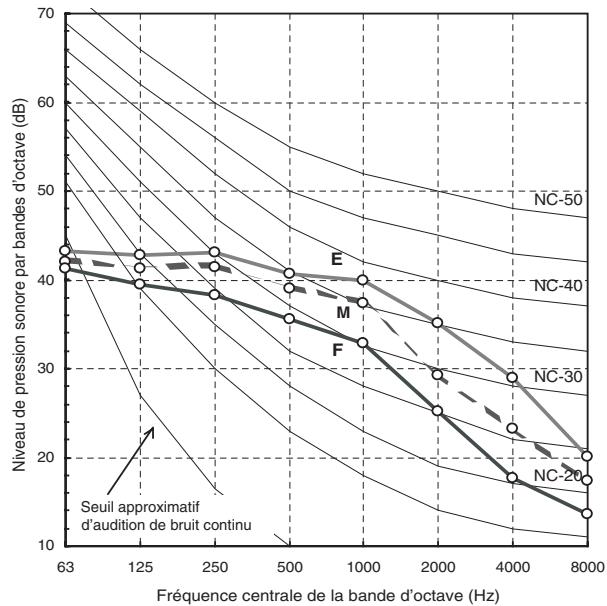

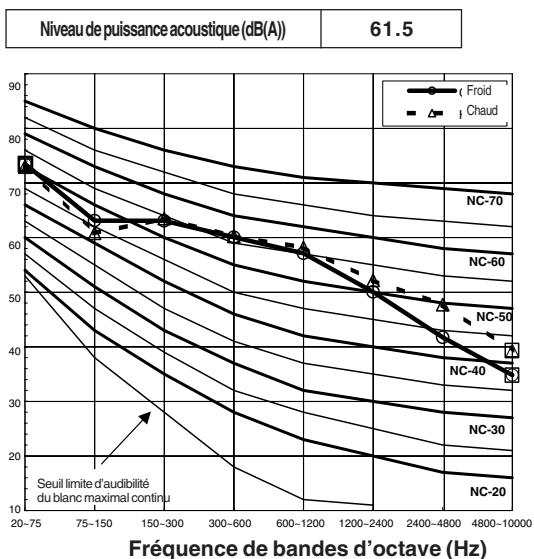

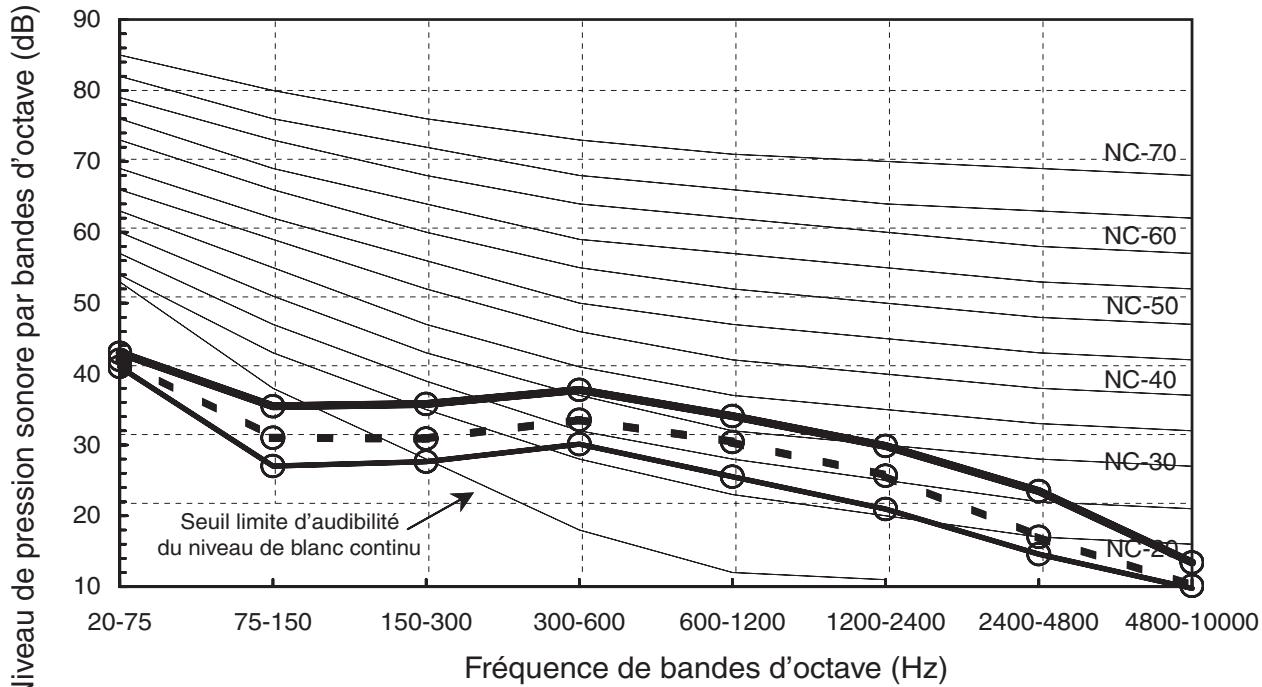

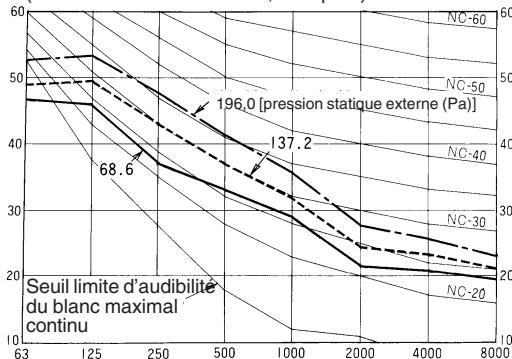

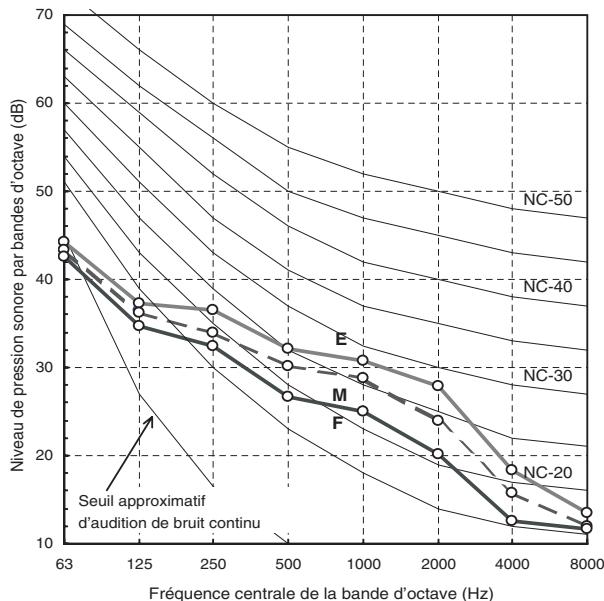

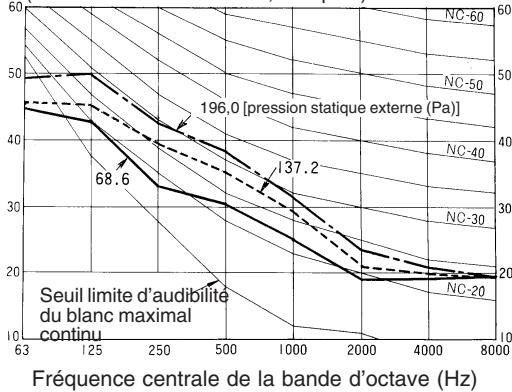

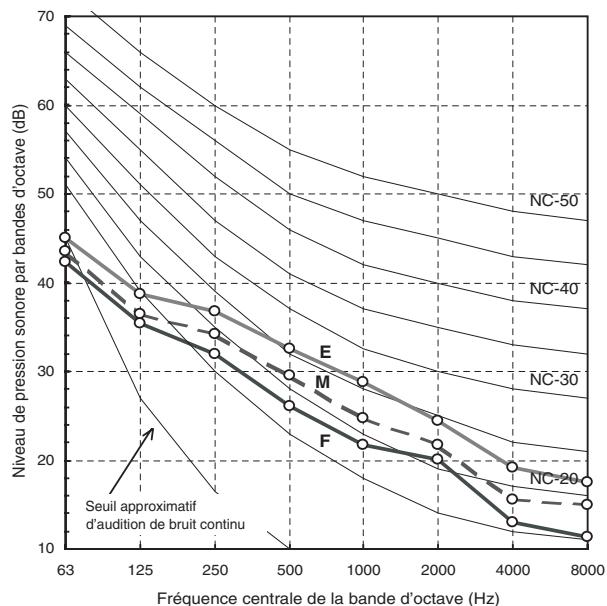

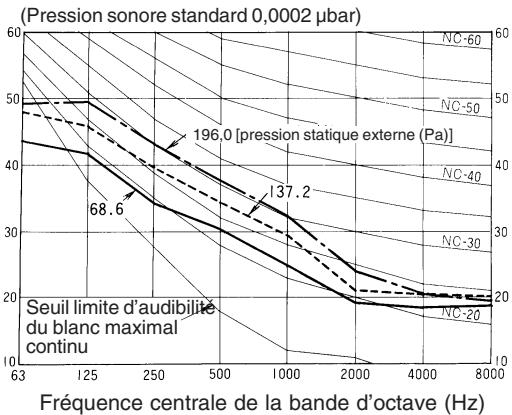

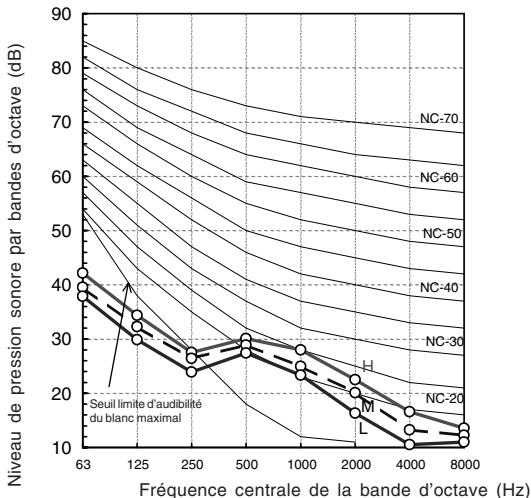

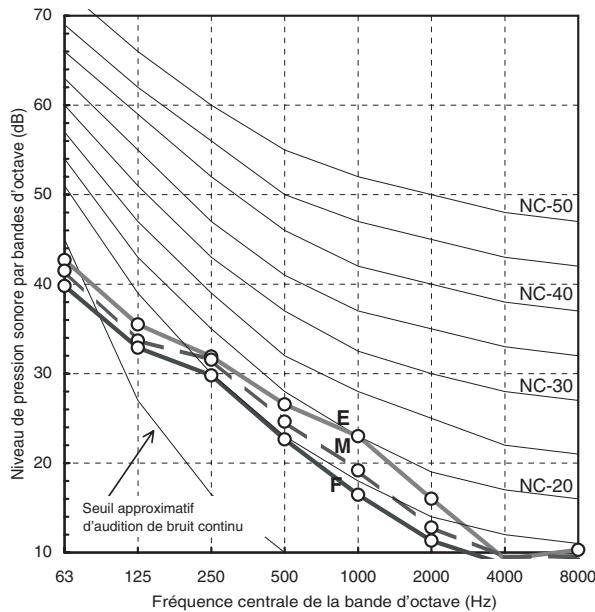

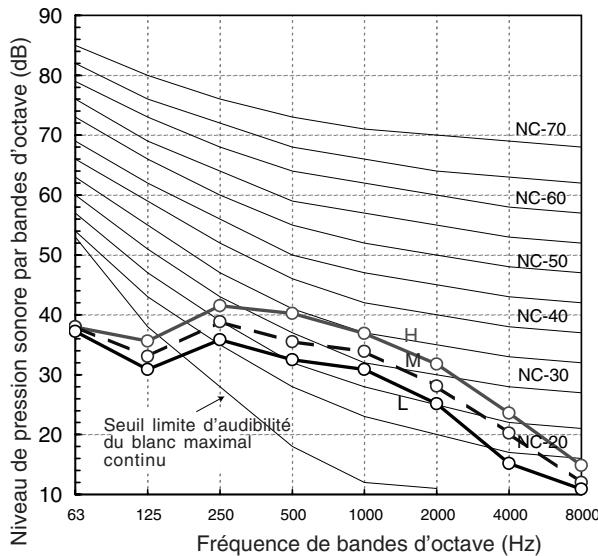

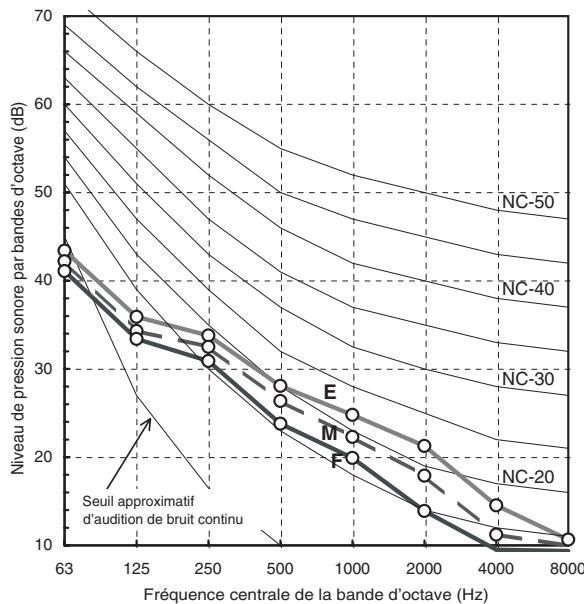

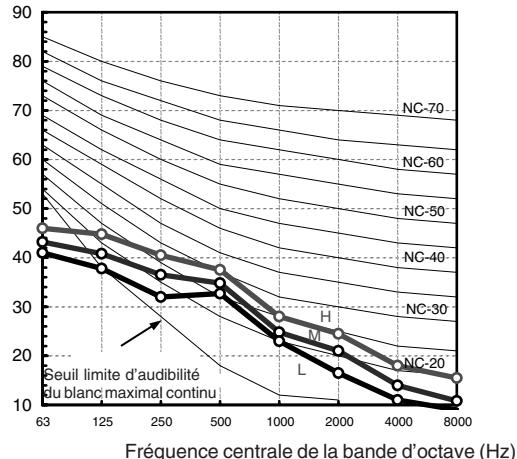

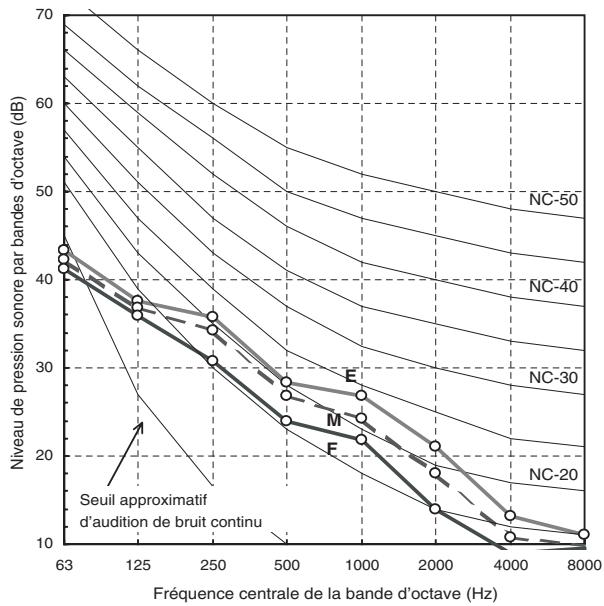

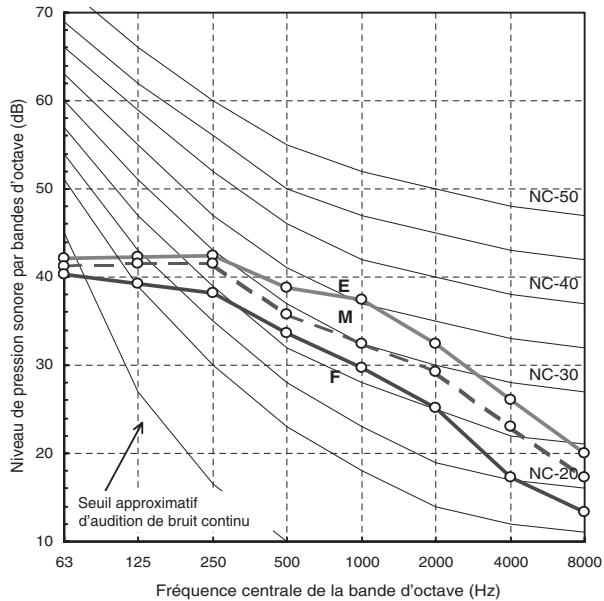

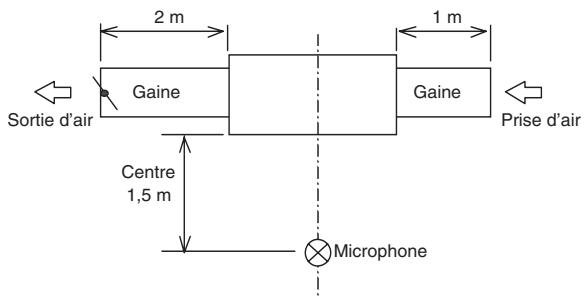

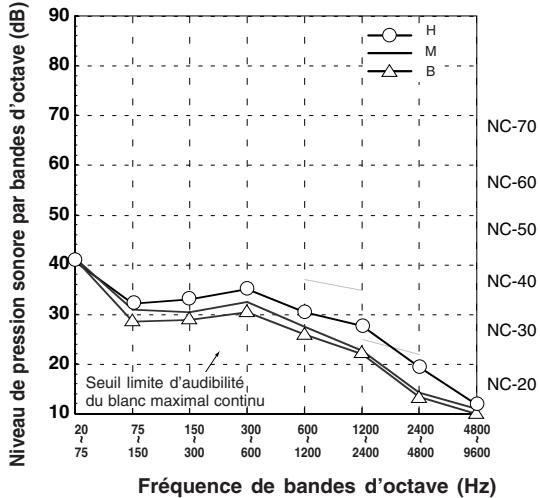

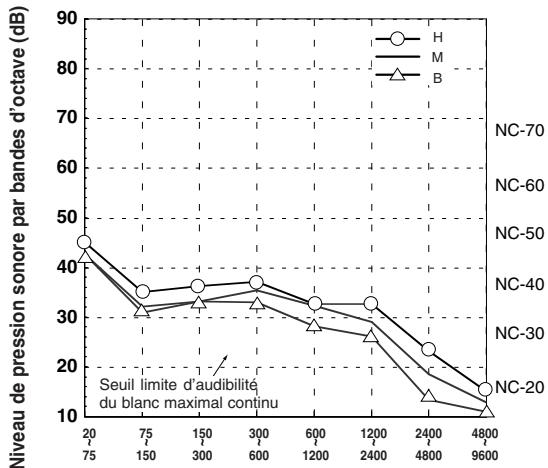

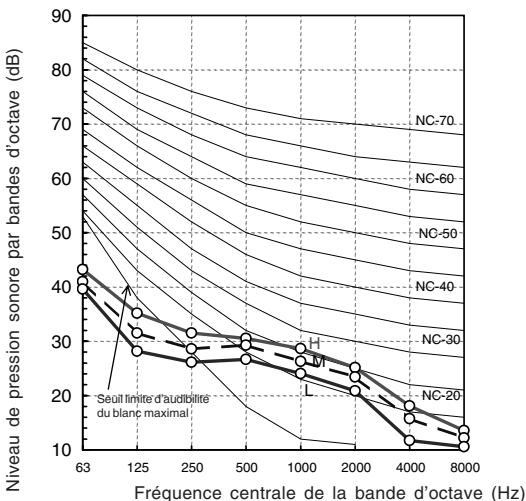

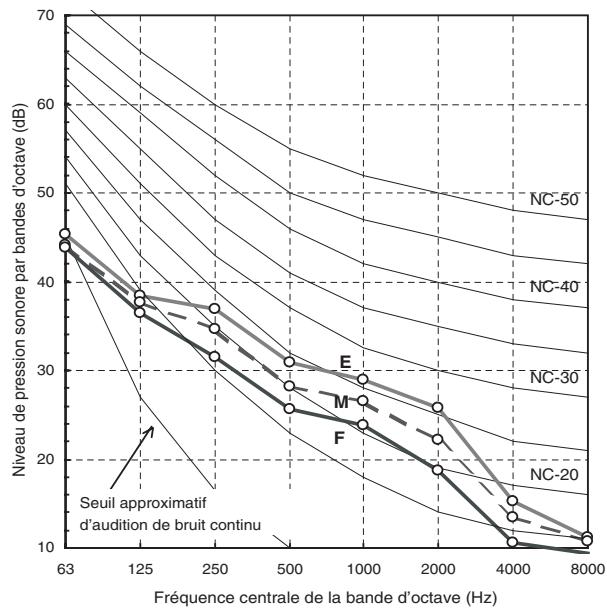

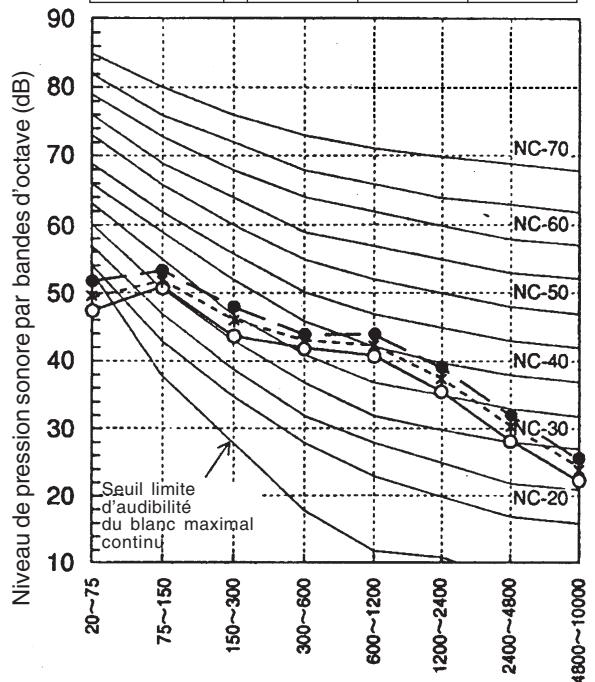

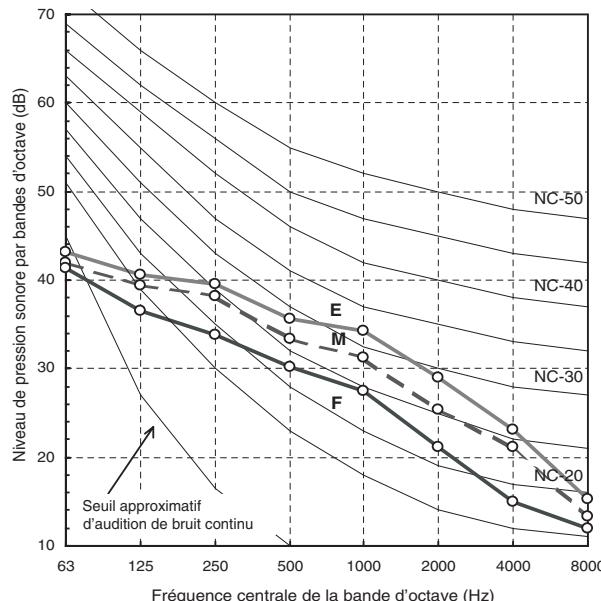

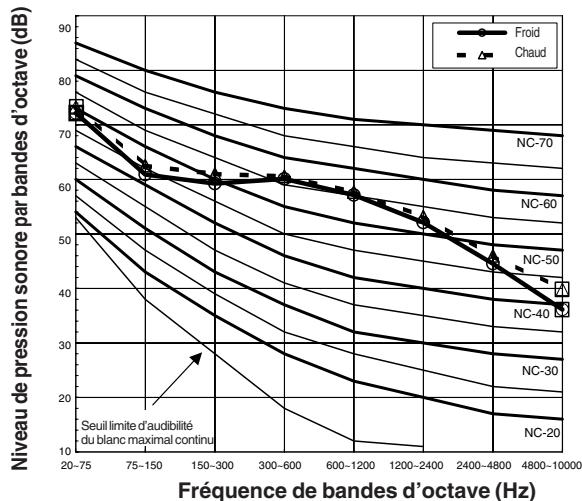

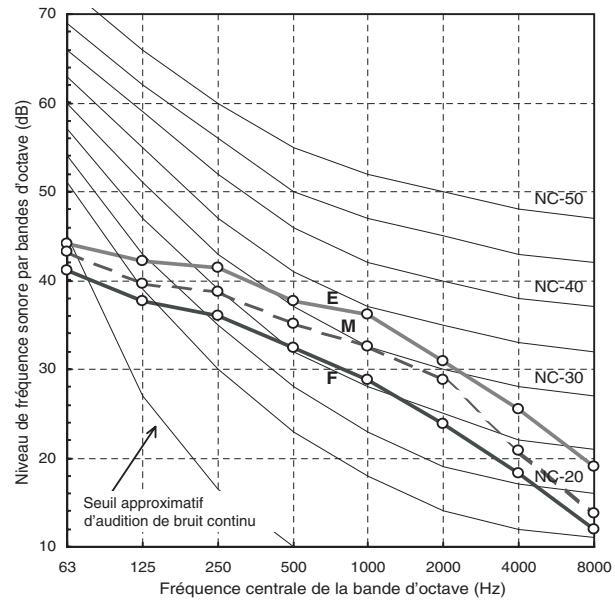

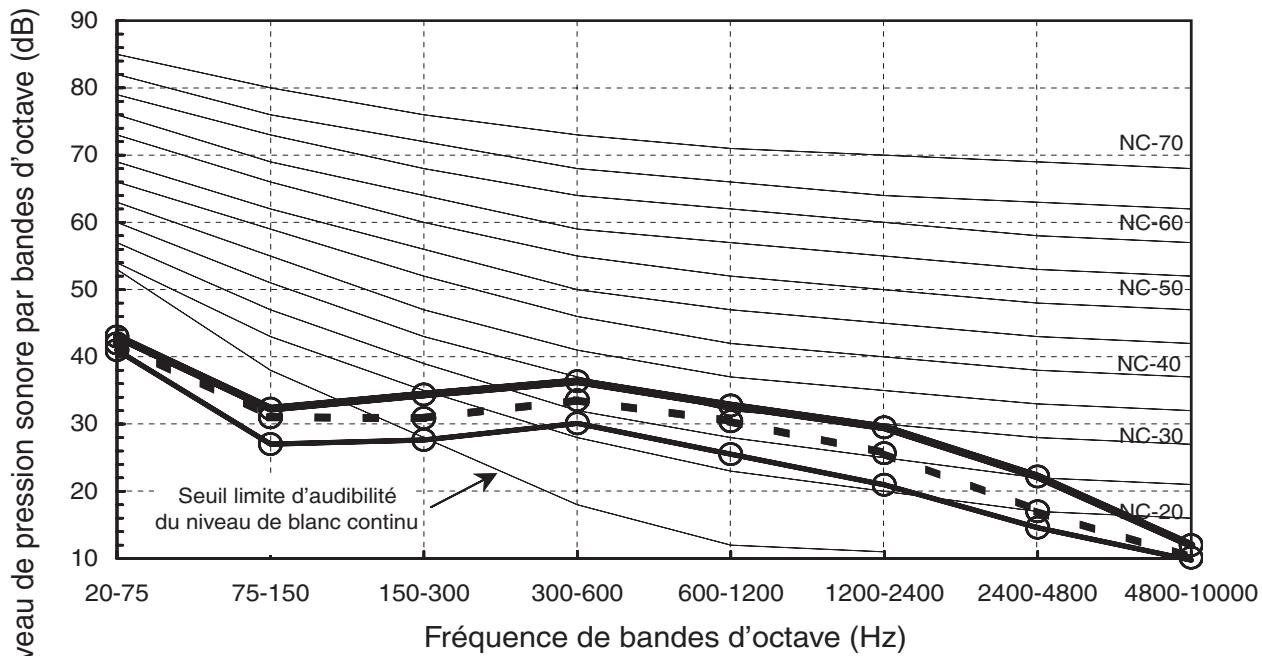

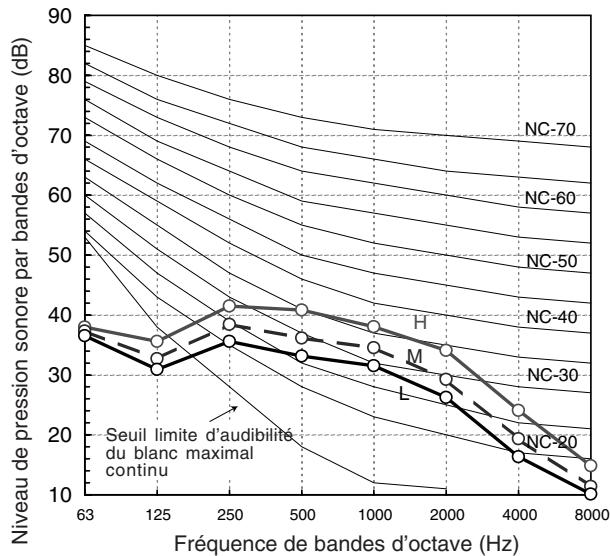

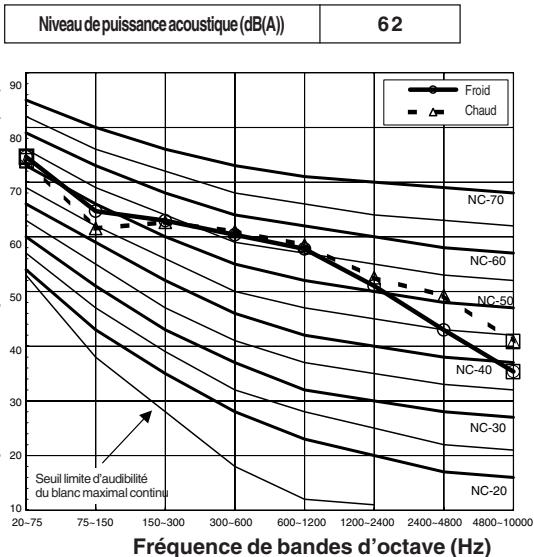

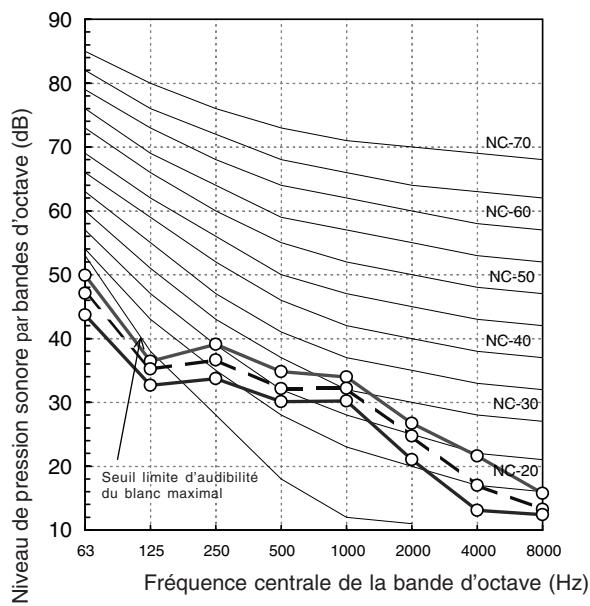

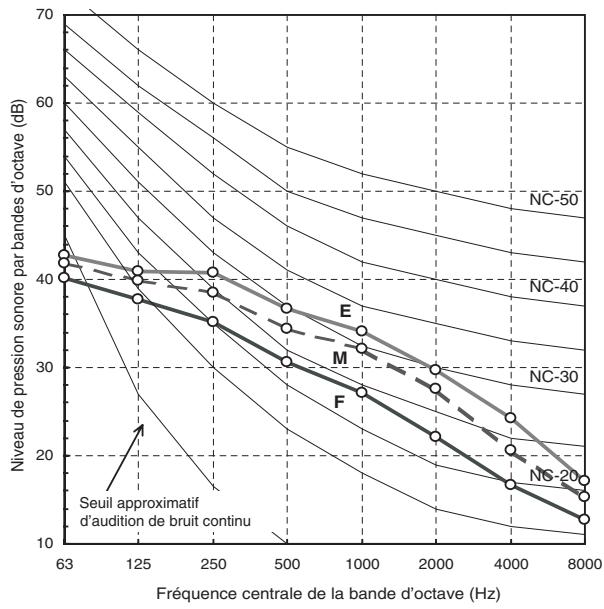

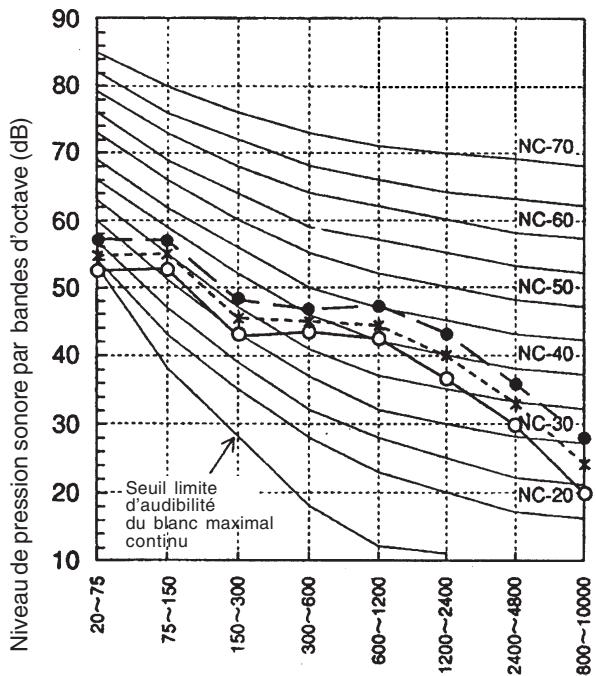

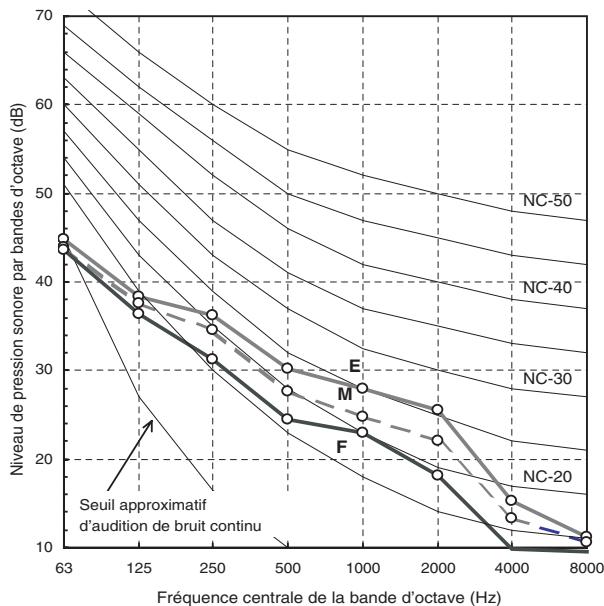

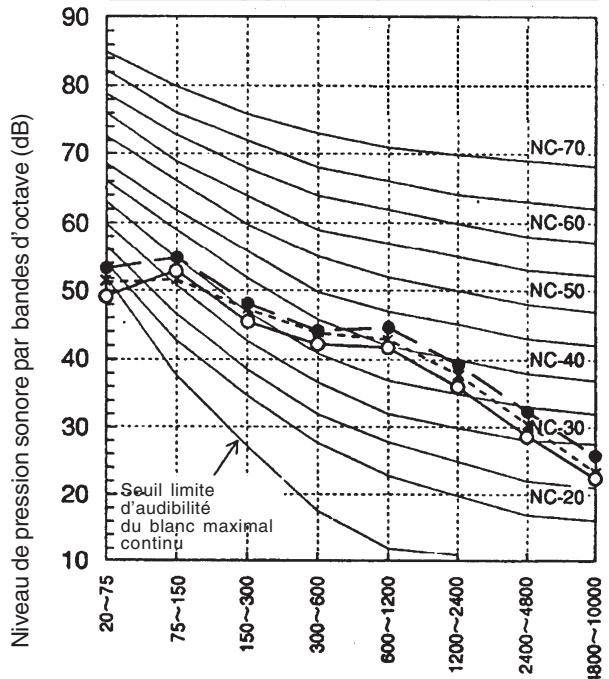

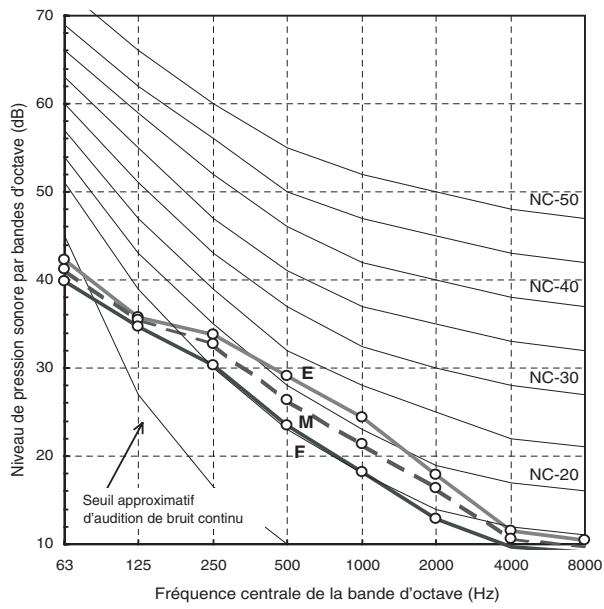

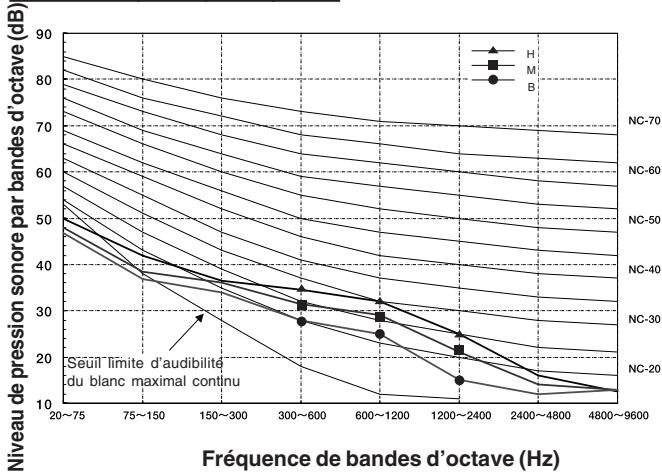

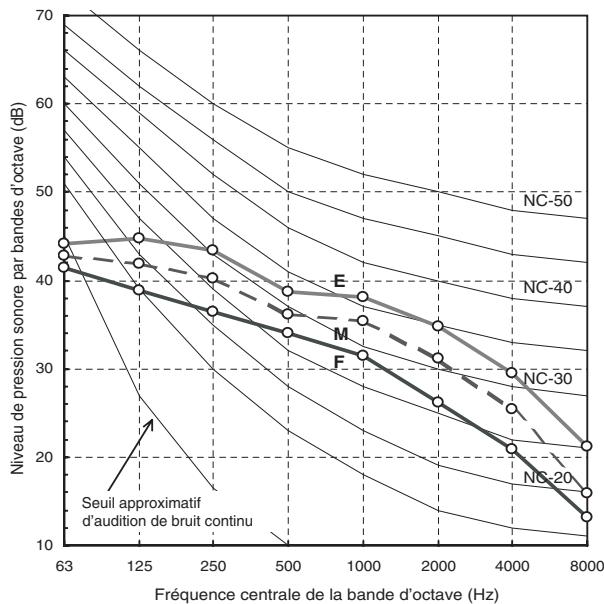

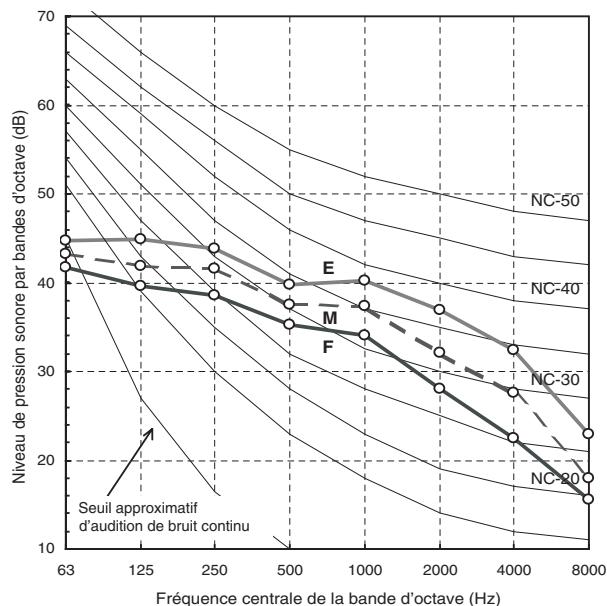

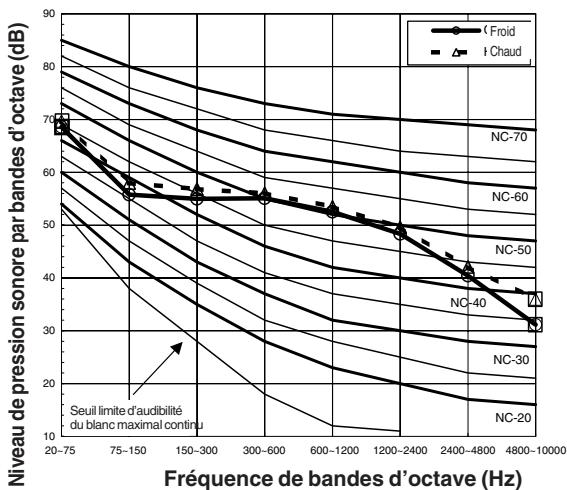

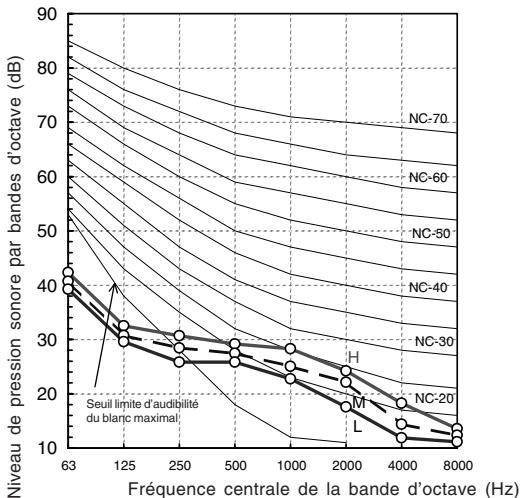

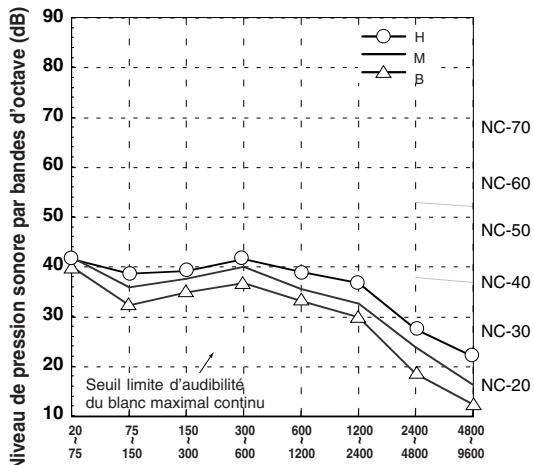

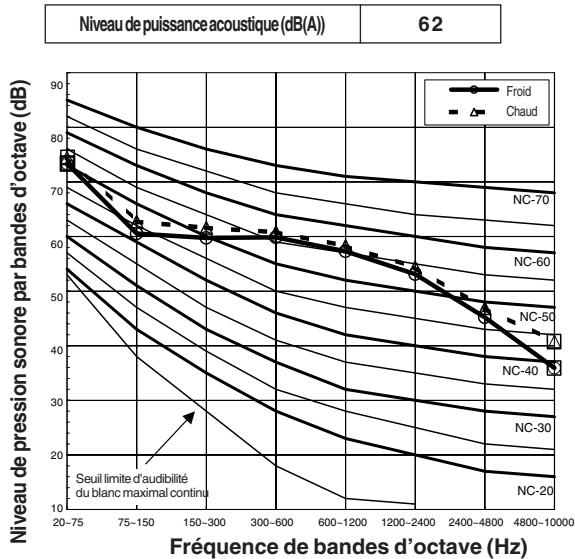

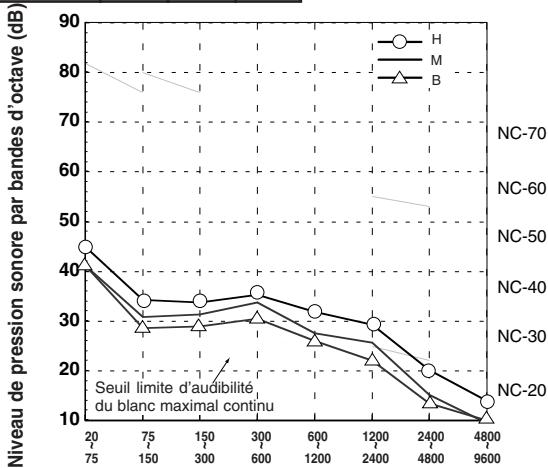

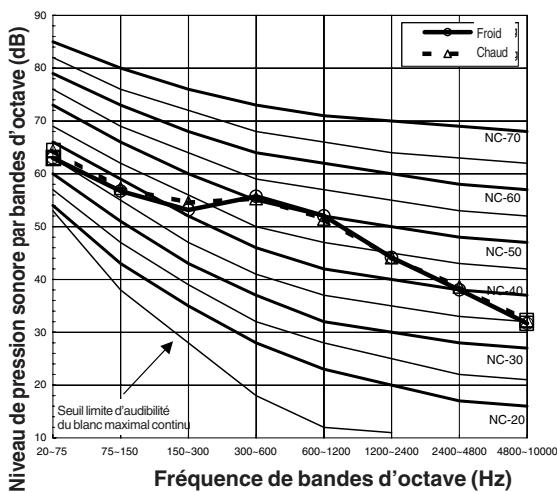

14 Caracteristiques sonores(courbe NC) 143

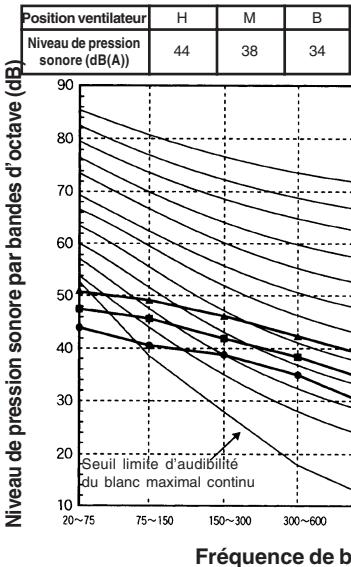

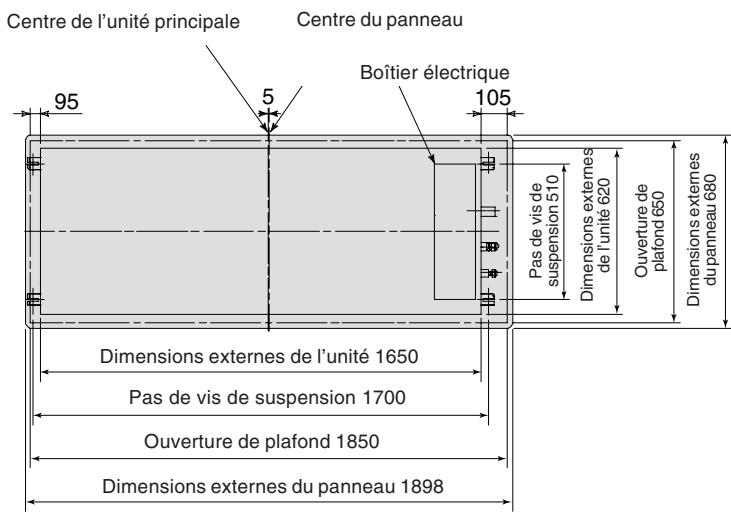

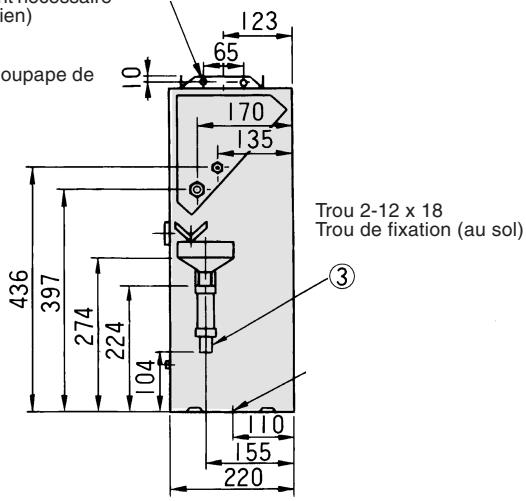

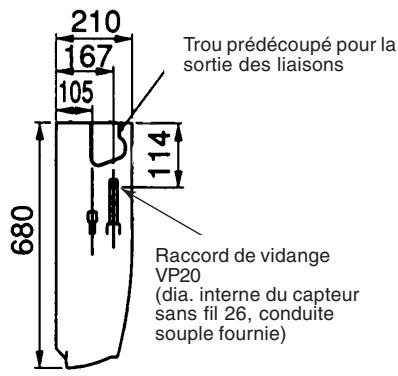

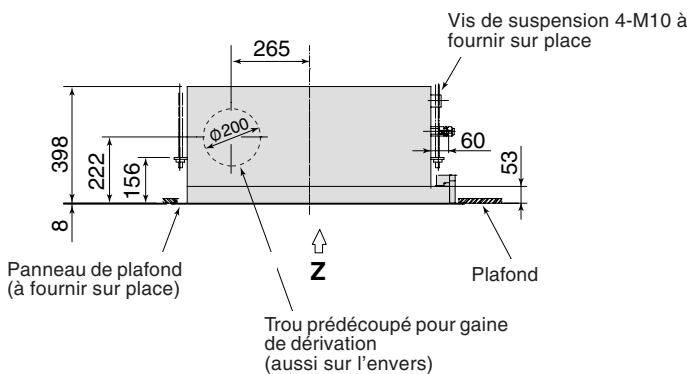

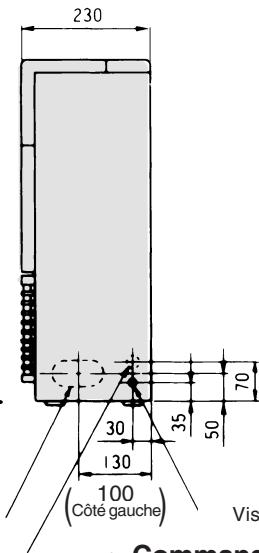

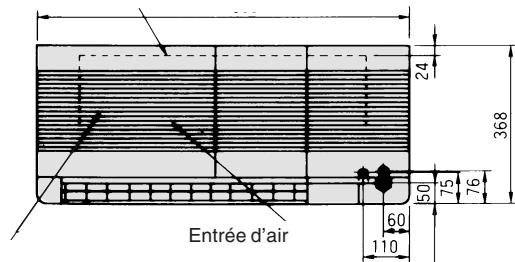

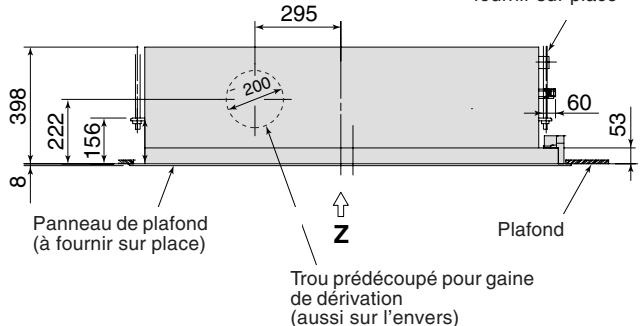

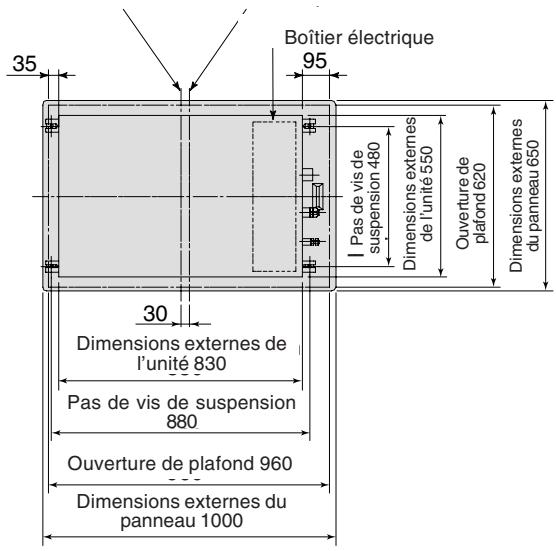

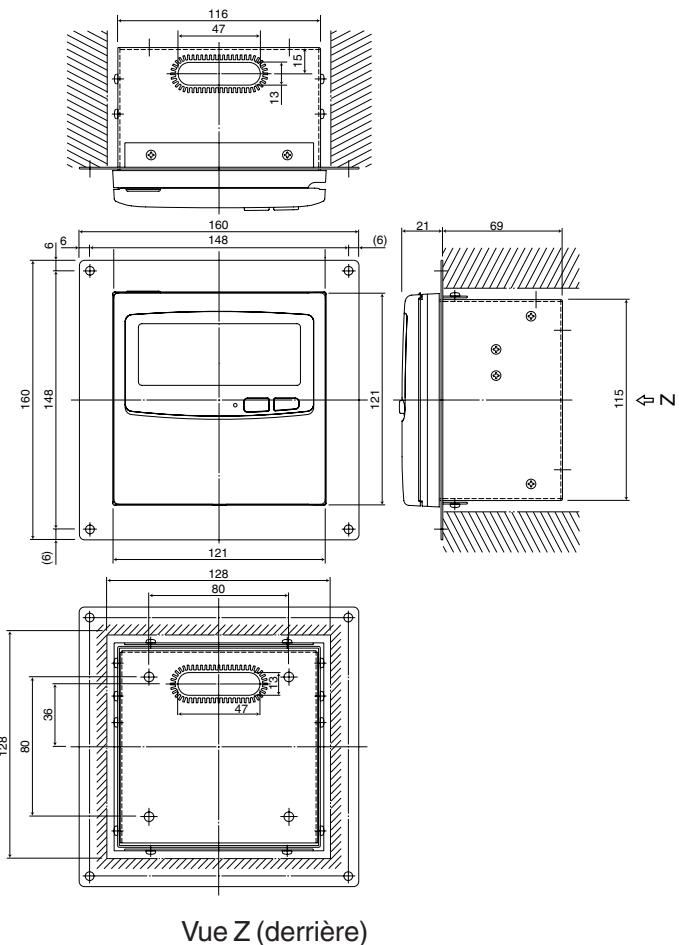

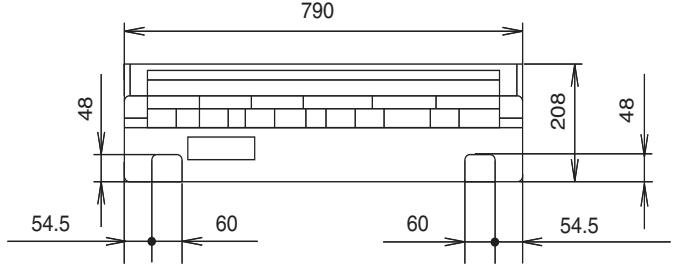

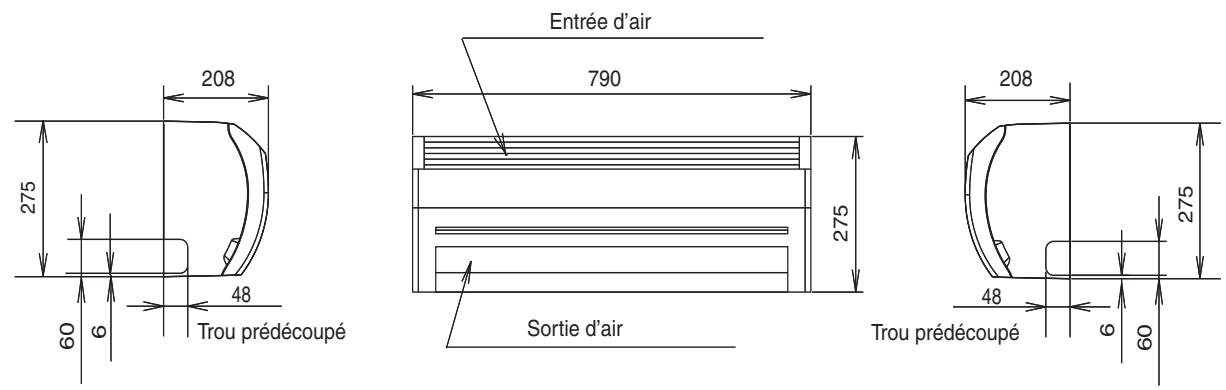

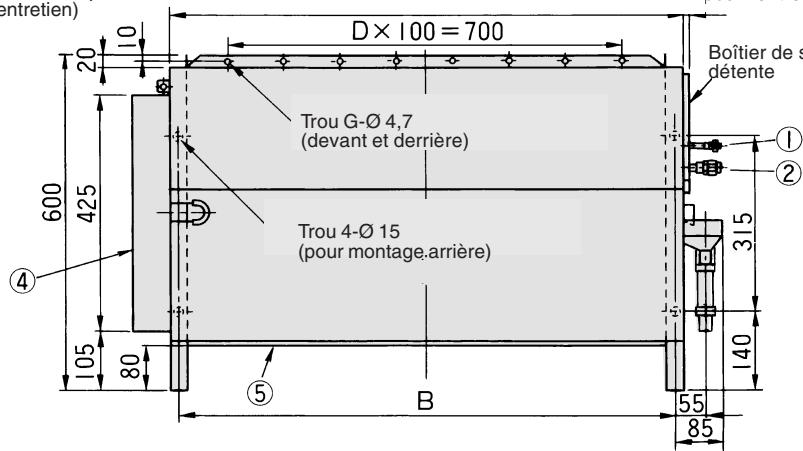

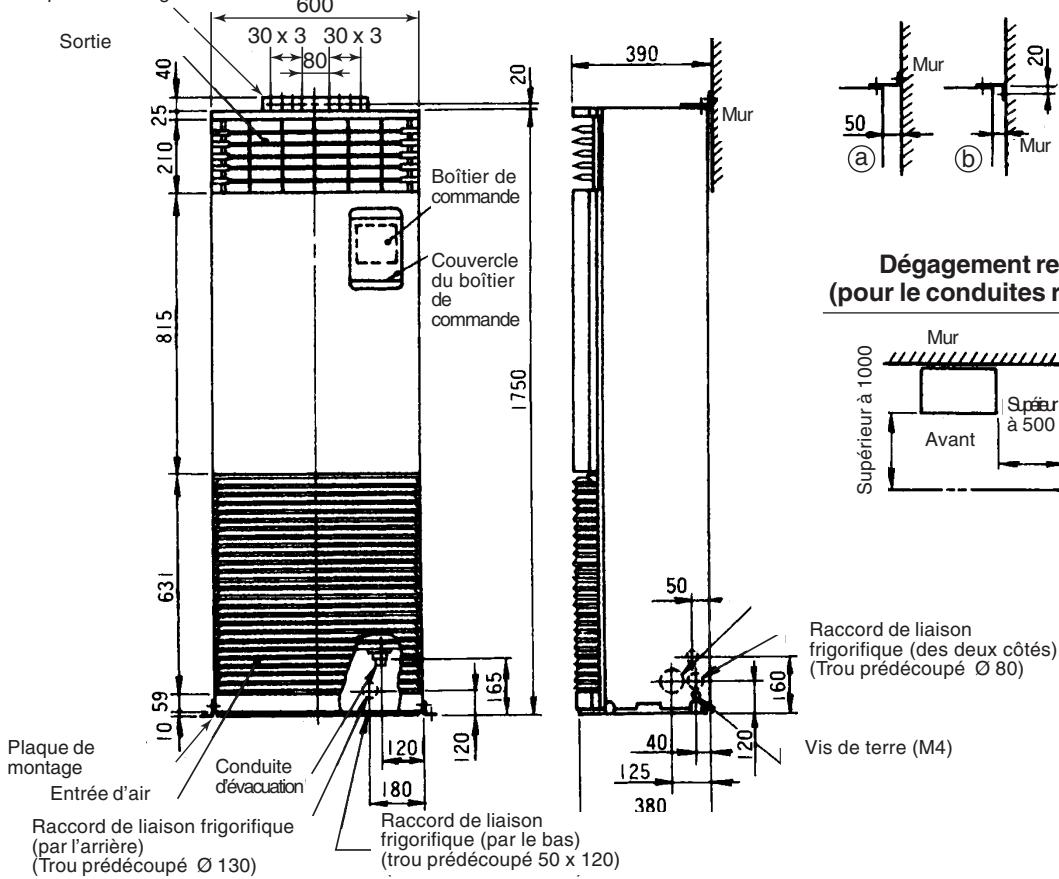

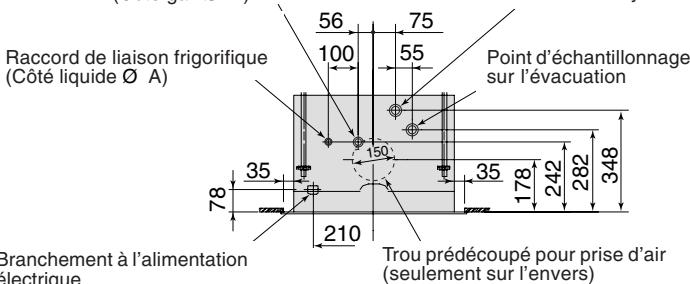

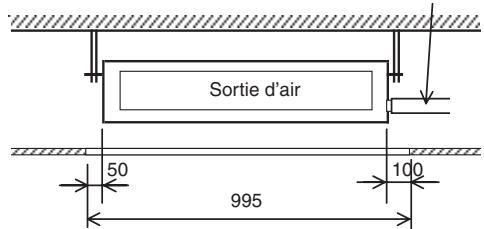

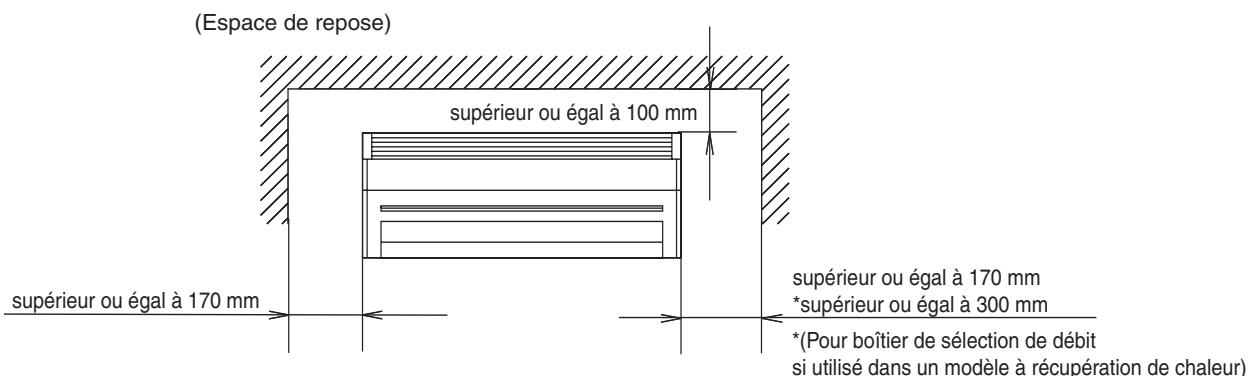

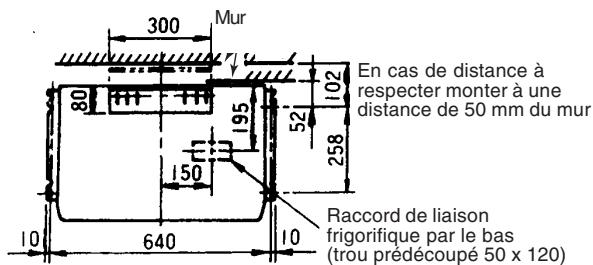

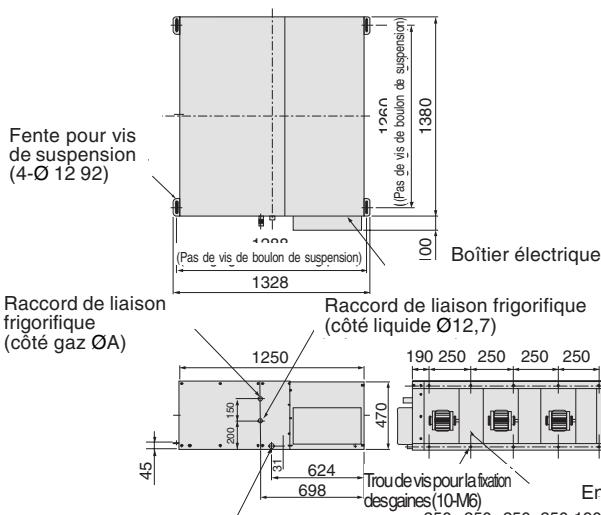

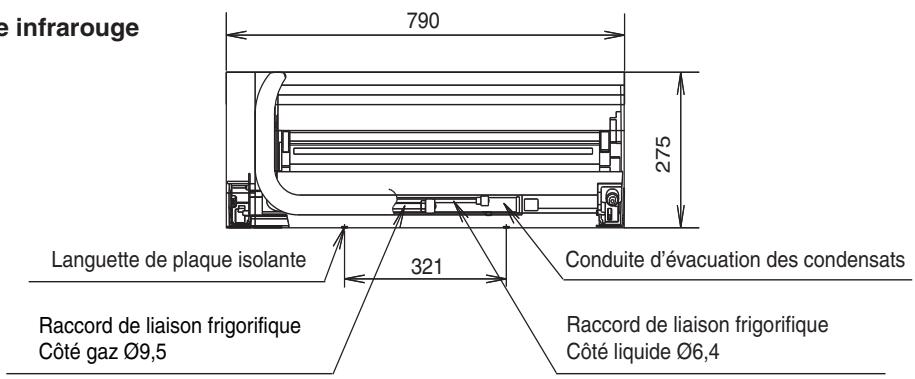

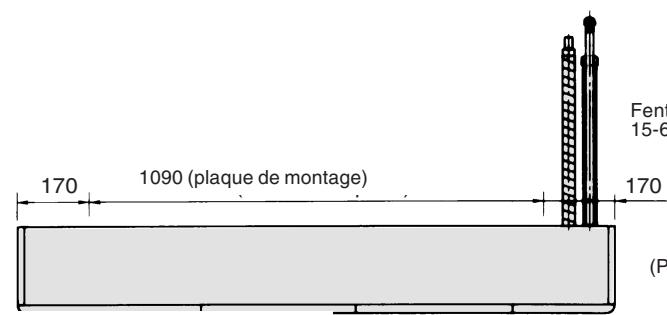

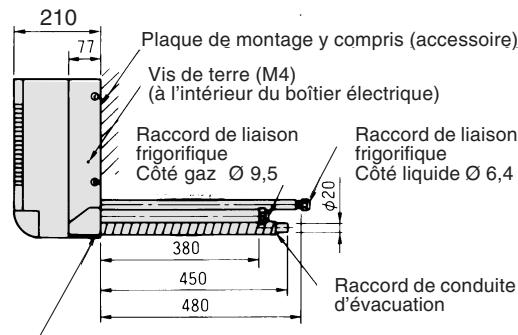

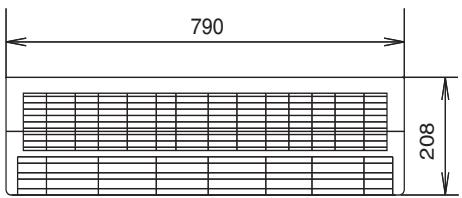

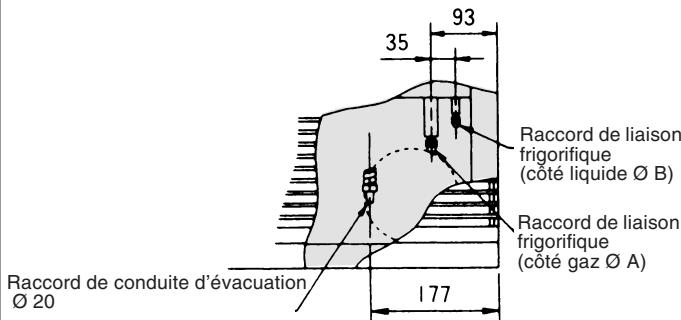

15 Données dimensionnelles 163

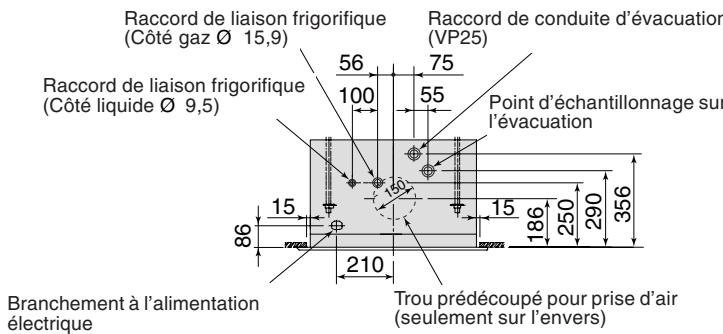

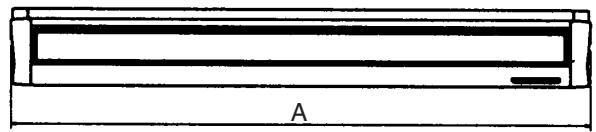

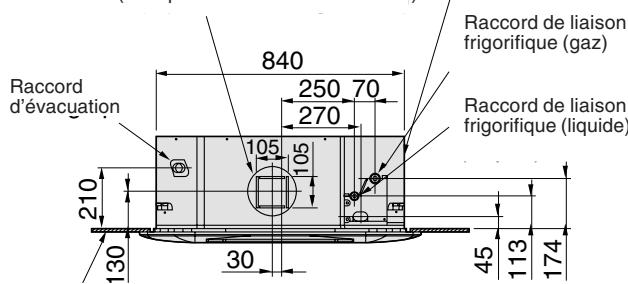

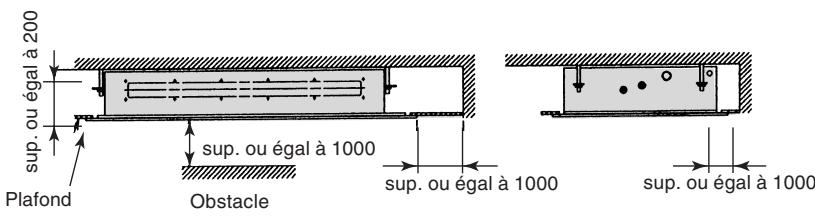

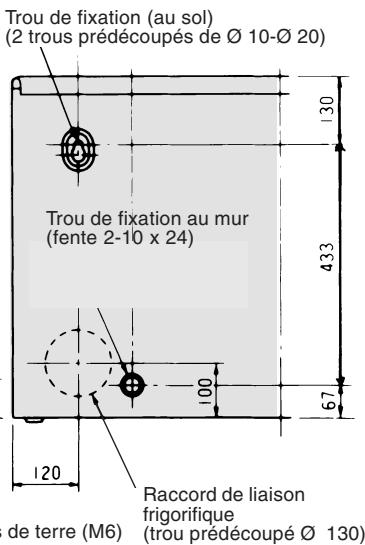

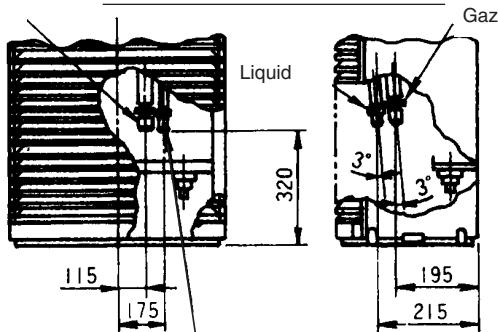

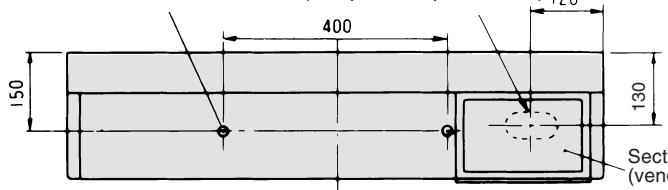

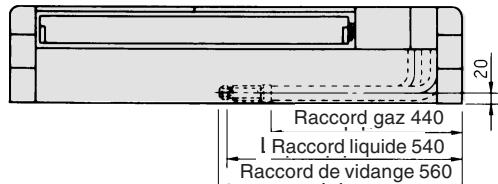

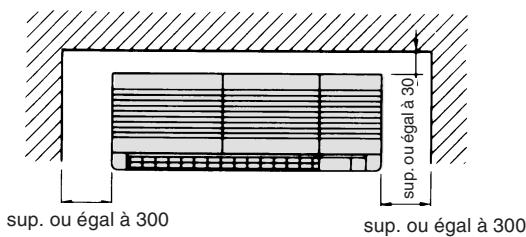

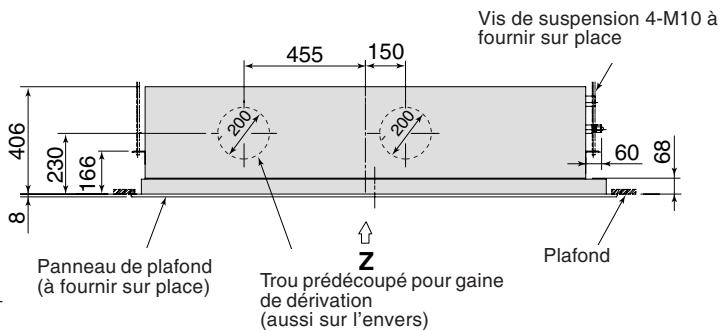

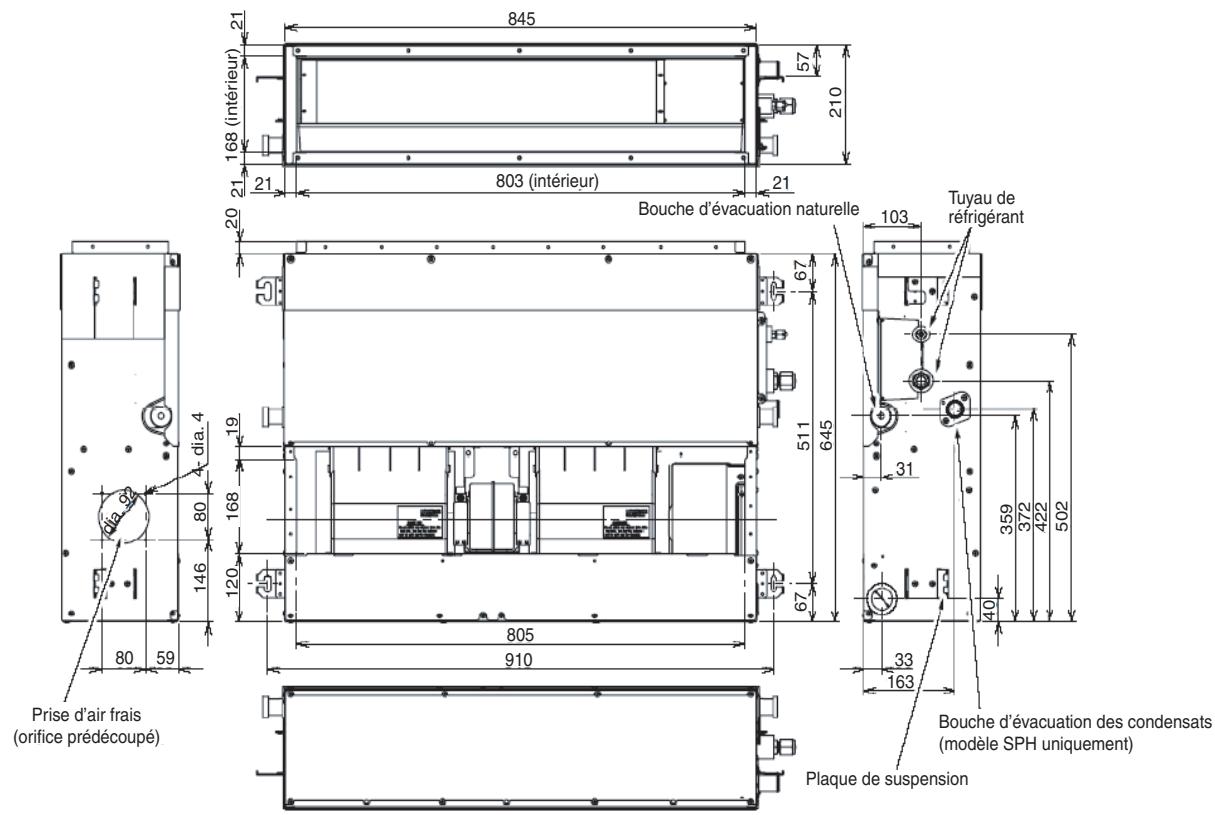

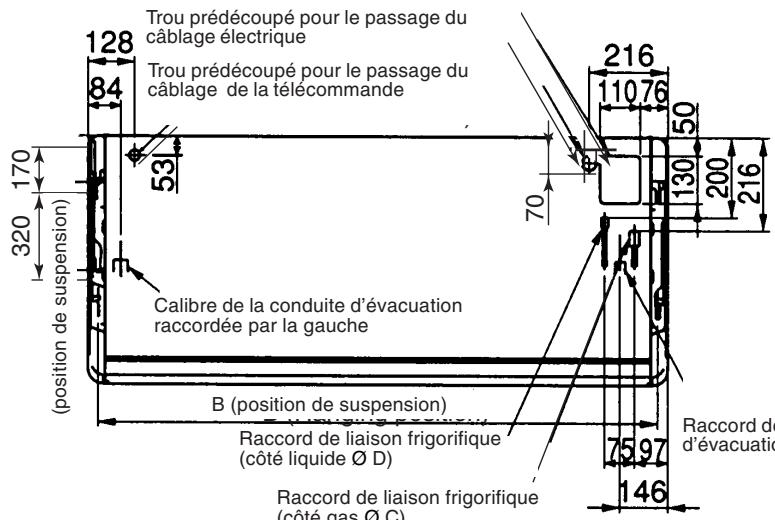

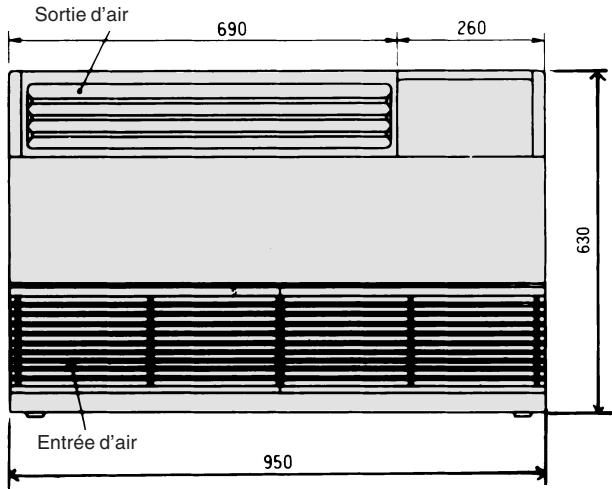

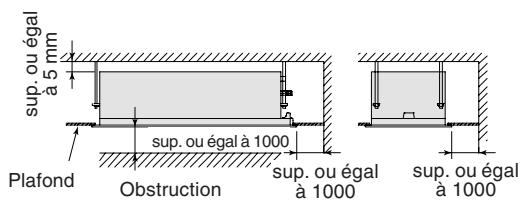

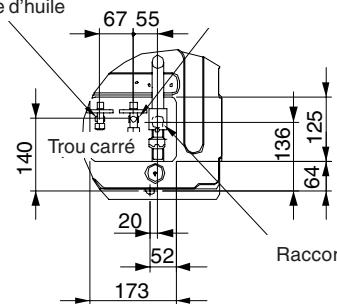

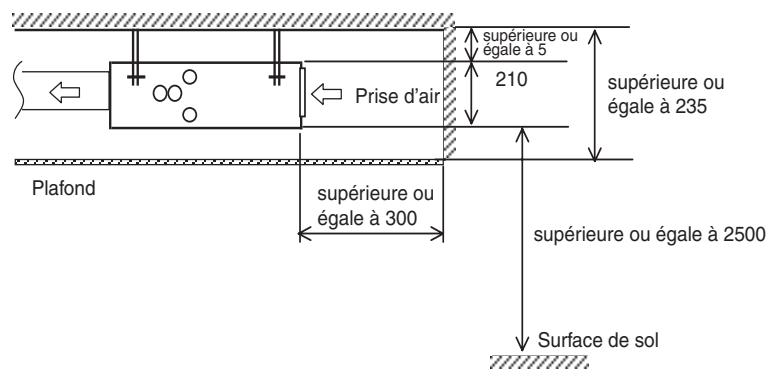

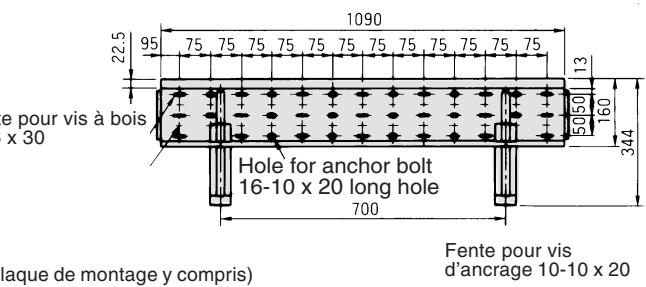

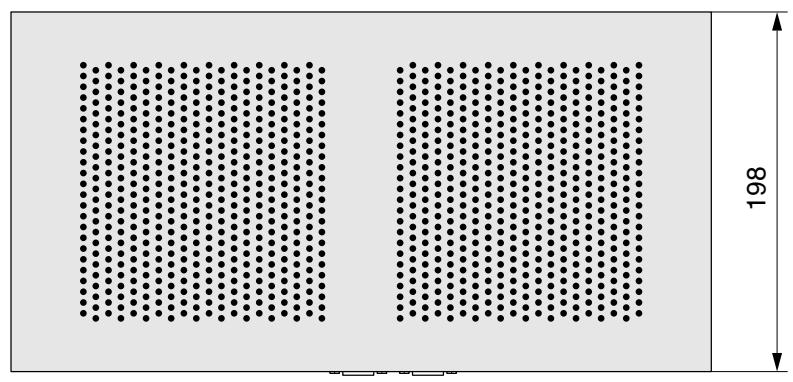

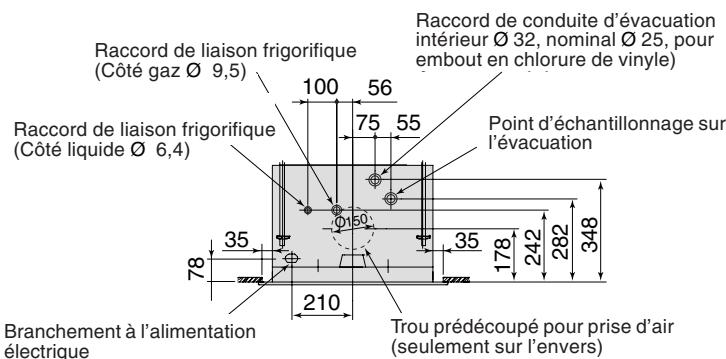

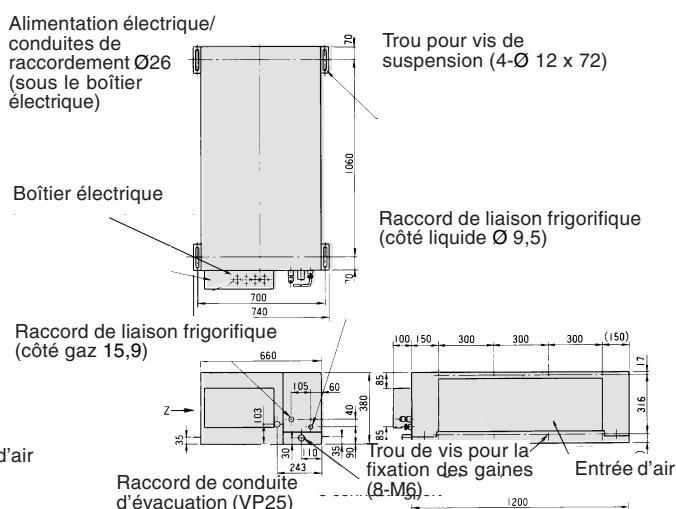

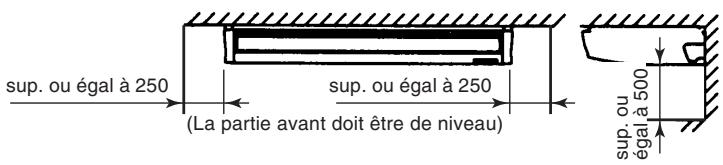

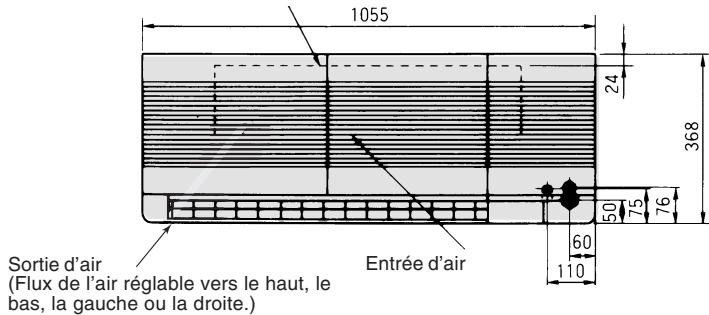

A. Unités interieures

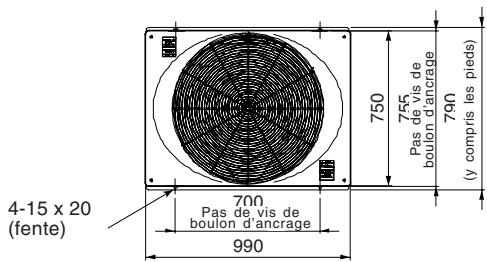

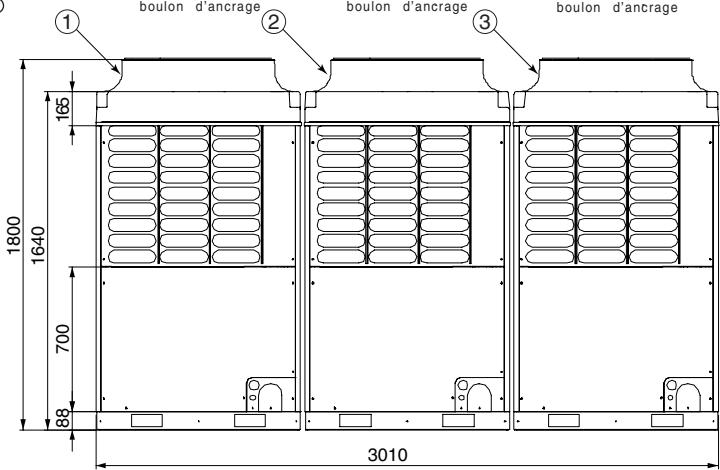

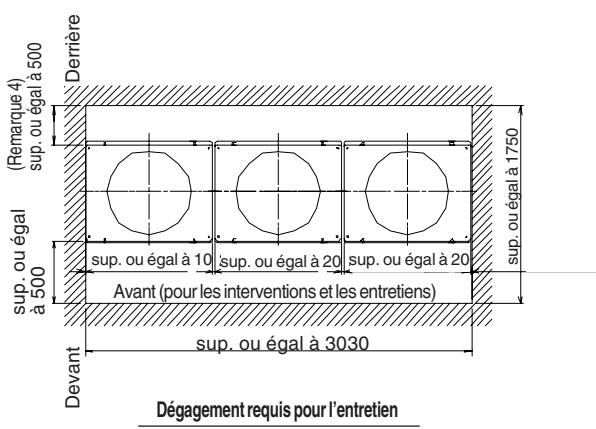

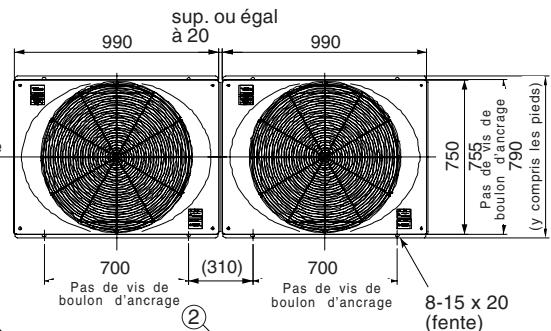

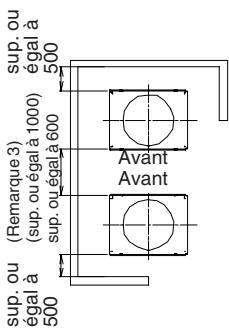

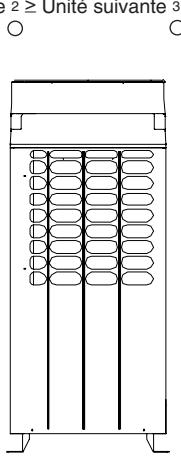

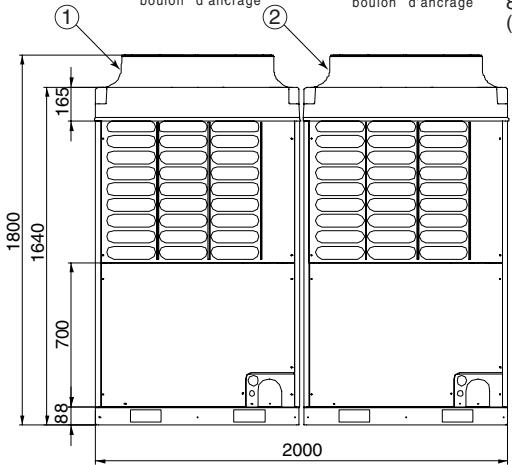

B. Unités extérieures

16 Caracteristiques techniques 189

1. Modèles 50Hz
2. Modèles 60Hz

Annexe

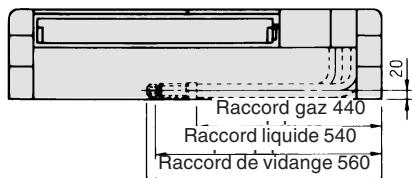

Mural (série 2)

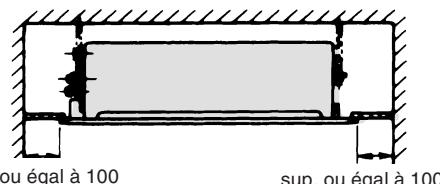

Cassette 1-voie (série 2)

Gainable extra-plat

3

Introduction

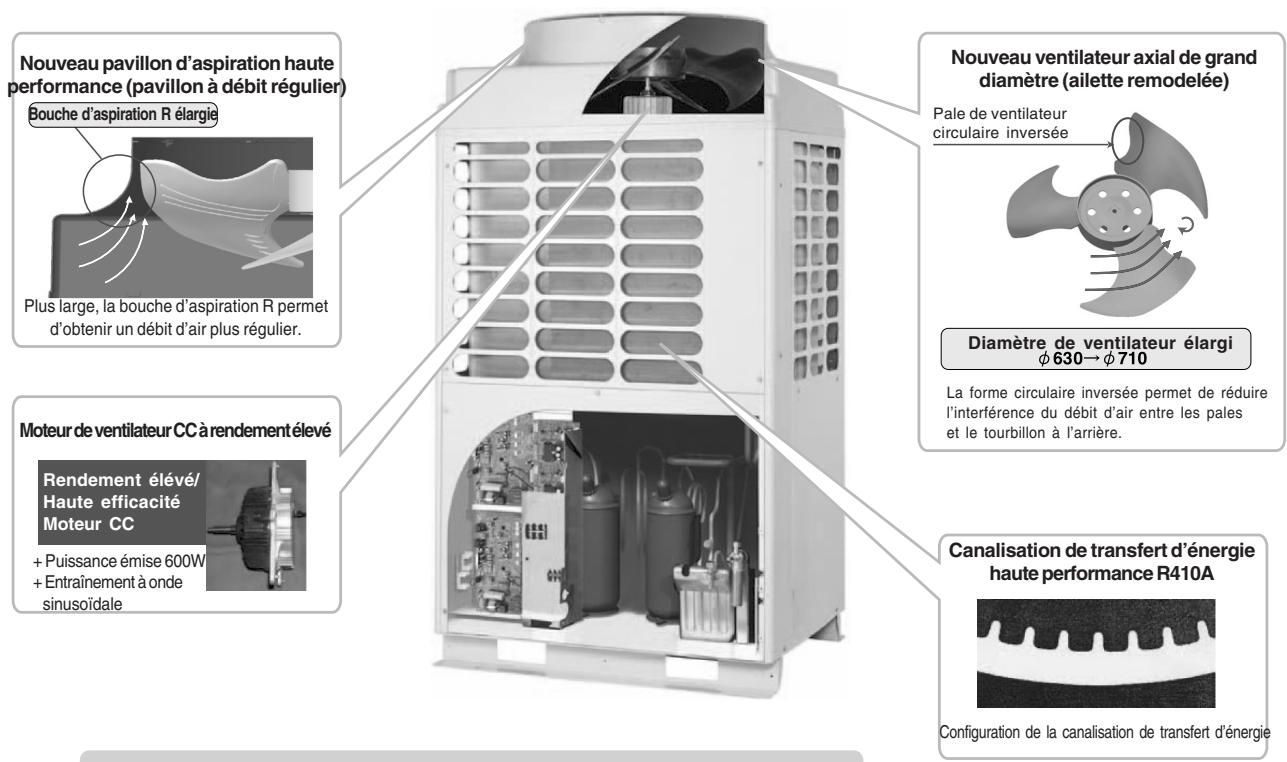

Meilleure technologie au monde en matière d'économie d'énergie

Toshiba a atteint le sommet de la technologie en terme d'efficacité, de durabilité et de comport.

Système Tout-Inverter double

Inverter à commande vectorielle

Compresseur DCTwin Rotary à haute efficacité

Technologie de pointe : chaque module (unité extérieur simple) est équipé de deux (double) compresseurs DC Twin Rotary fonctionnant avec un gaz frigorigène R410A à haute performance. Le système fonctionne de manière optimale en terme d'économie d'énergie et de fiabilité.

-Montage :

Moins de liaisons et un rendement accru

Le plus petit diamètre de liaison jamais utilisé.
Et ce, grâce au système Tout-Inverter avec compresseurs doubles et configuration automatique de l'unité extérieure.

Fiabilité accrue grâce à des caissons identiques

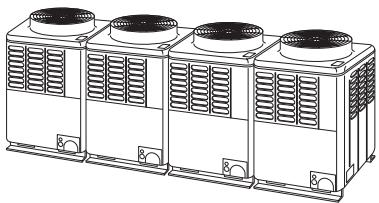

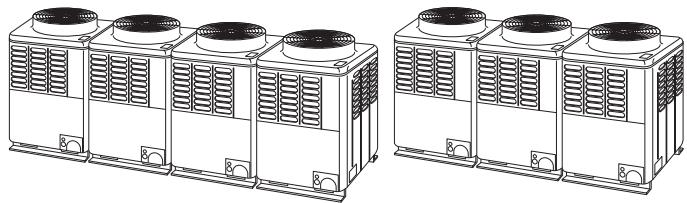

Les unités extérieures (1 module) ont la même taille et la même configuration. Le montage de base de chaque unité est donc identique. L'unité a été conçue à votre convenance et peut aisément se loger dans un monte-charge de taillie standard.

• Tous nos compresseurs sont des compresseurs de type Inverter

Economie de liaisons

Moins de conduites

Montage efficace

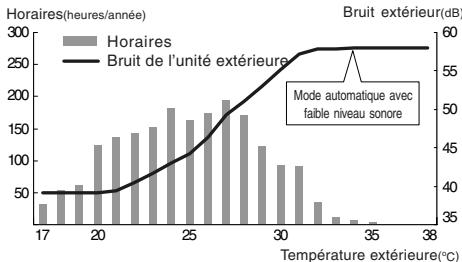

Mode automatique avec faible niveau sonore, uniquement disponible sur modèles avec compresseur double Inverter.

Basé sur les données climatologiques de 2000 de l'Institut des ingénieurs en Electricité et en Mécanique du Japon.
Réglée des Températures de la télécommande à Tokyo (8:00 21:00) à 27

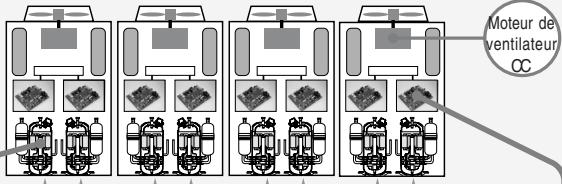

Compresseur DCTwin Rotary à haute efficacité

Les compresseurs DC Twin Rotary, sont parfaitement adaptés au R410A et peuvent être utilisés pour les unités extérieures (conversion au type Tout-Inverter)

Compresseur DCTwin Rotary haute efficacité monté sur chaque unité extérieure pour usage combiné! (Conversion au type Tout Inverter)

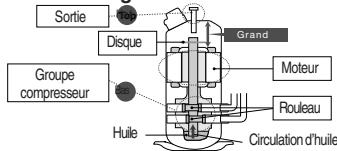

Régulation active du début d'huile

La clé de la fiabilité du système repose dans la régulation du début d'huile.

La structure soudisse à la compression par la rotation des rouleaux à l'intérieur du cylindre fixe permet une alimentation facile de la surface oscillante enHuile. Les rouleaux de compression se déplacent dans le même sens que l'axe rotatif d'ou l'emergence d'une résistance dans le sens de compression même à compression élevée. Rendement élevé et fiabilité sont de mise.

Poids

(paraport à une unité classique)

Volume

(perhaptoauneuniteclassique)

Système agréable fonctionnant au réfrigérant haute pression R410A

Plage de rotation

Rendement du compresseur

Débit d'huile (rapport)

67%

61%

La resistance exercée sur l'axe vertical (roulement) est fiable.

15-120 tr/min

Voir le schema

1

1/40 (d'une unité classique)

Rotation (tr/min)

Rendement énergétique

S-MMS (410A) *1

Système 3.80 10 CV

Système 3.55 20 CV

Leader mondial en matière de système 1:1 et DRV en terme de performances et de rendement énergétique.

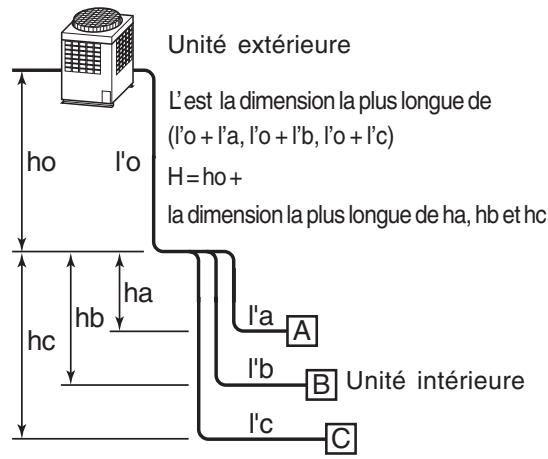

-Souplesse de conceptualisation:

Conception flexible pour satisfaire les architectures sophistiquées desBATIMENTS ou lesdivers besoins des clients

La plus grande canalisation dans ce secteur de l'industrie cequi permet une installation flexible sur plusieurs étages.

équivalente 175 m

maxi. reelle 150 m)

Une seule canalisation peut couvir les besoins d un bathtub de 8 étagés.

	1)		2)		3)		4)		Longue(s) totale	Unlongue(s) max.combables
	Longueur1 maxi. équivalente	Longueur2 maxi. réelle	L'évenéle		L'évenéle maxi. extériorie	L'évenéle maxi. barchément maxi.	DS 180t/barchément maxi.	Longue(s) totale
Super MMS	175m	150m	50m	40m	30m	65m	300m	48units

Le S-MMS permet des raccordements souples.

Les raccordements peuvent etre modifiés sur site.

« Raccordement par distributeur en aval d'un raccord Y » conformément au plan initial, mais...

Gracé à la possiblité de relier plusieurs unités entre-elles, le S-MMS offre une réponse rapide...

De cette façon, tous les groupes compresseur fonctionnement de façon identique.

Ex. Charge foumie par 2 groupes compresseur

Puisque les deux échéateurs de chaleur montés sur les 2 unités extérières sont utilisés, on réalise une plus grande économie d'énergie (rendement supérieur).

Le démarrage séquentiel des premiers compresseurs est acté à chaque fois que l'unité est mise sous tension.

Unité de tete/Unite suivant
COP à charge partielle
Démarrage du compresseur

En évitant de concentrer la charge sur une unité particulière, on elimine les risques de défaillance et accroît la fiabilité du système.

Système DRV rentable haute performance

Le S-MMS offre la(Meilleure solution pour répondre aux besoins des clients et dans le respect de l'environnement grâce à une technologie unique et les avantages qui lui sont liés.

4

Présentation générale du système

PRESENTATION DUTOSHIBA SUPER MMS (Super Modular Multi System)

Trace court grâce au branchement libre

La combinaison raccordement en série et distributeur de derivation offre une grande souplesse d'installation. Cette configuration permet deCHOISIR le trace le plus court possible ce qui minimise la durée et le coût de l'installation. Le système Toshiba Super HRM est le seul qui offre la possibilité d'adopter une configuration en série/ avec distributeur en aval d'un distributeur de derivation.

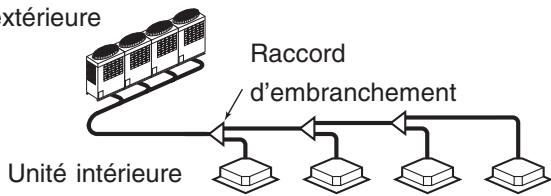

Raccordement en série

Unité extérieure

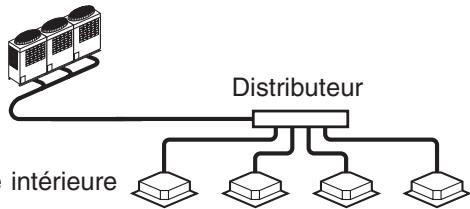

Distributeur de dérivation

Unité extérieure

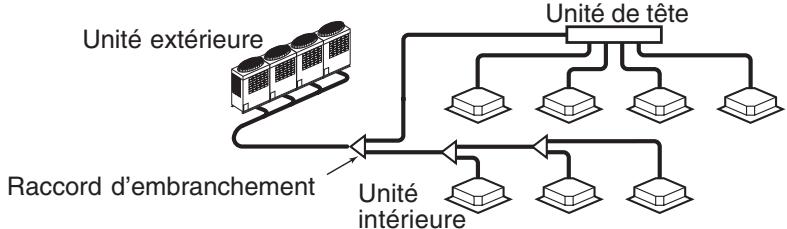

Raccordement en série + distributeur de dérivation

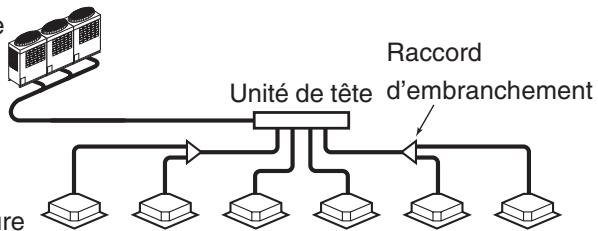

Raccordement en série en aval d'un distributeur de dérivation

Unité extérieure

Super MMS

Uniquement

Unité intérieure

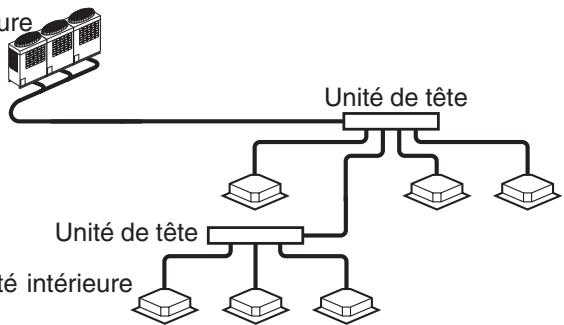

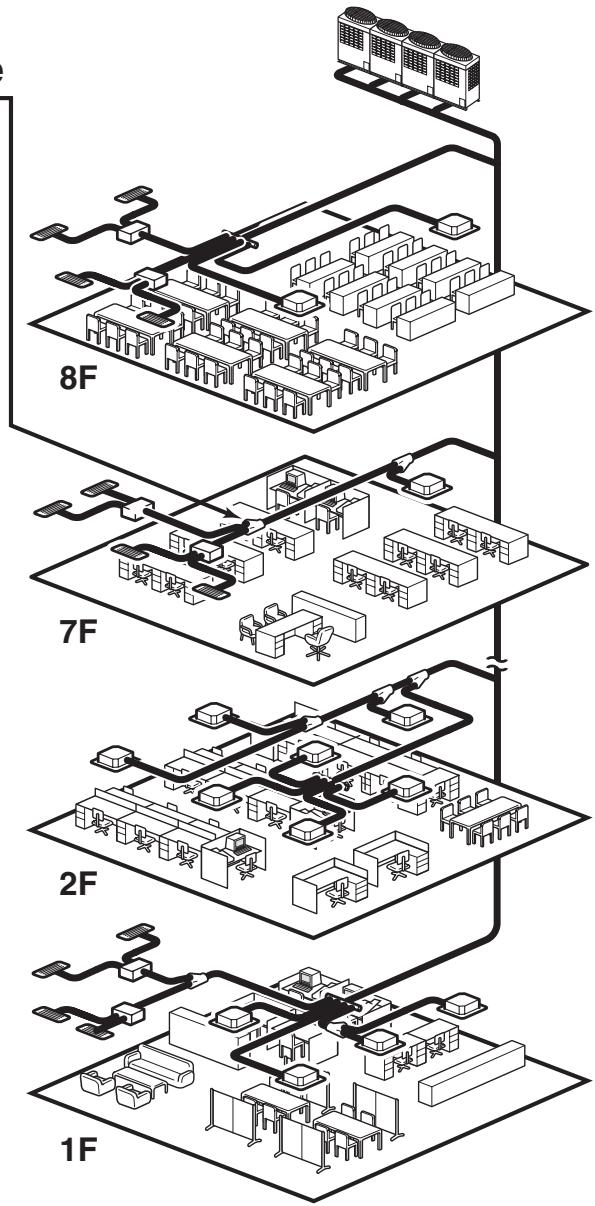

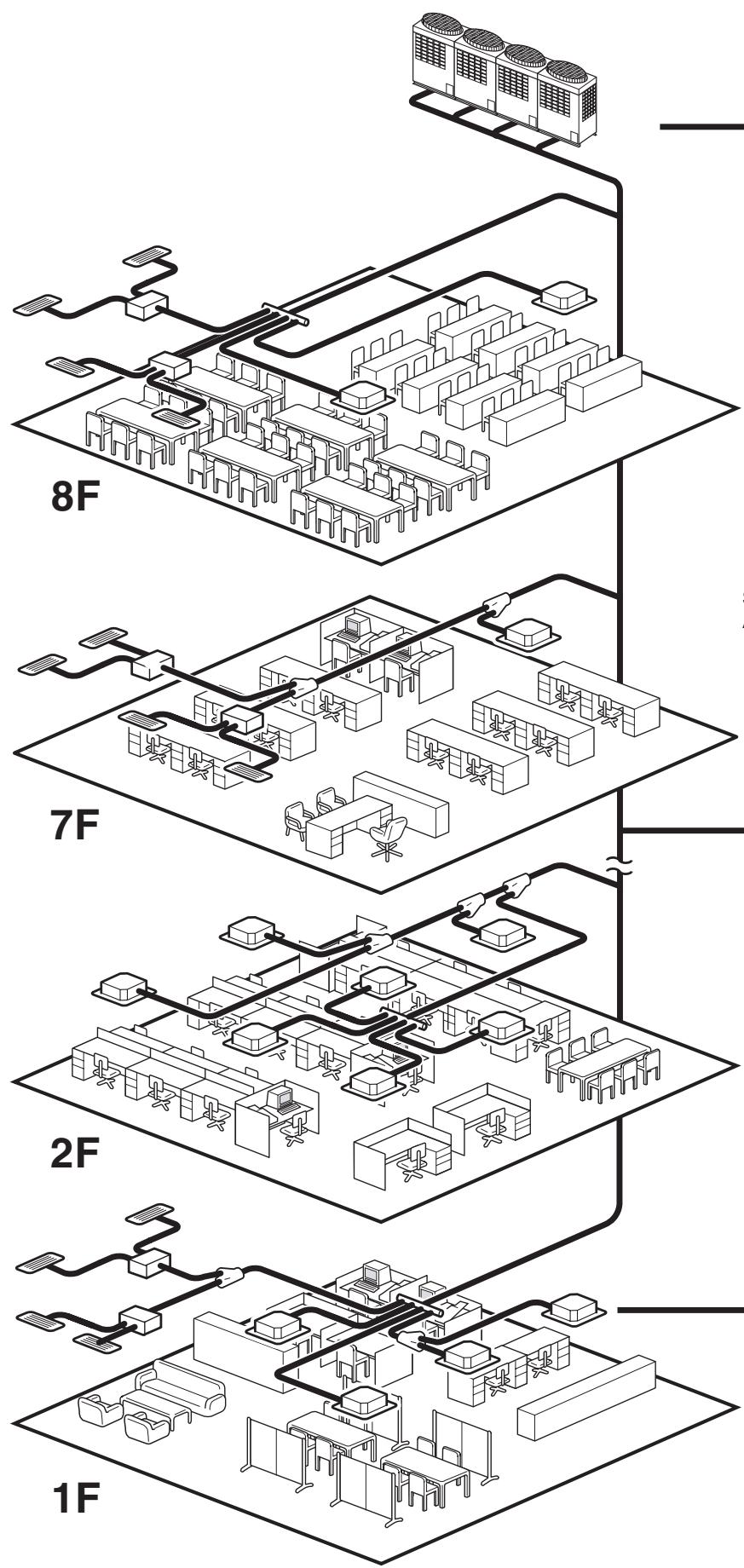

Raccordement par distributeur en aval d'un distributeur de dérivation

Unité extérieure

Super MMS

Uniquement

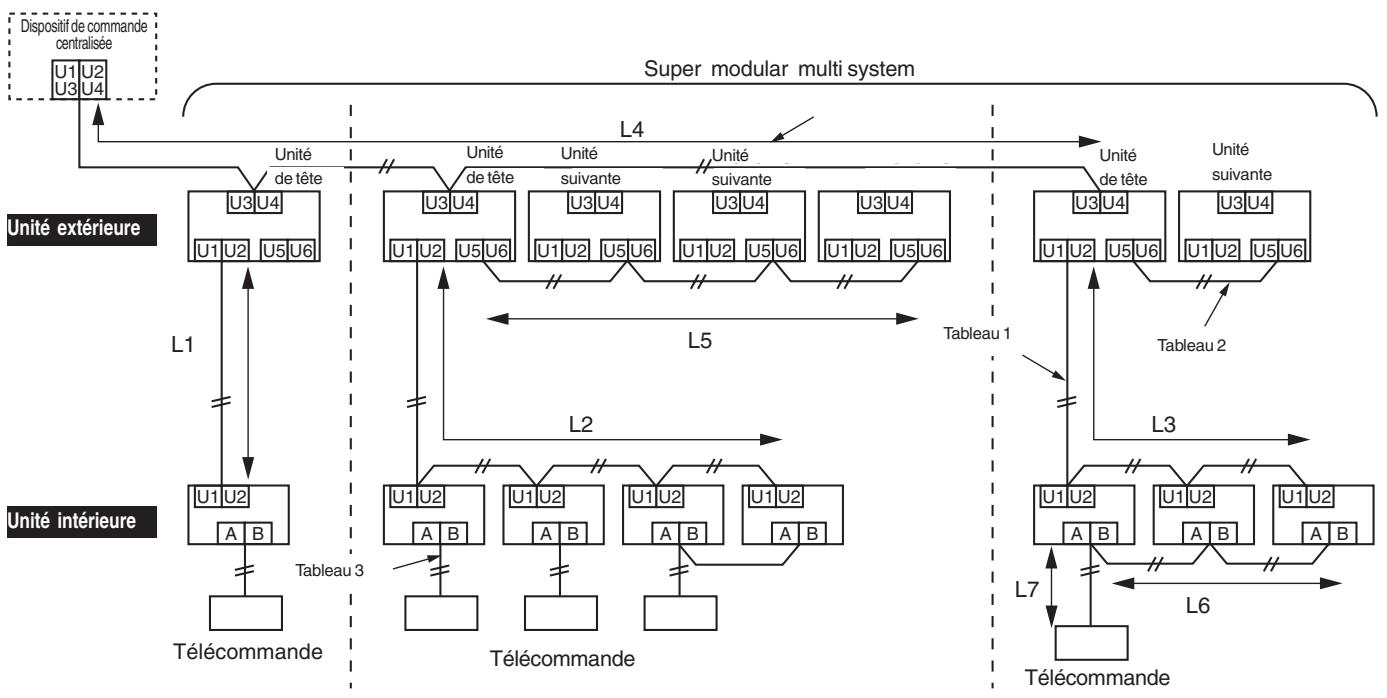

Câble de commande sans polarité entre les unités extérieure et interieure

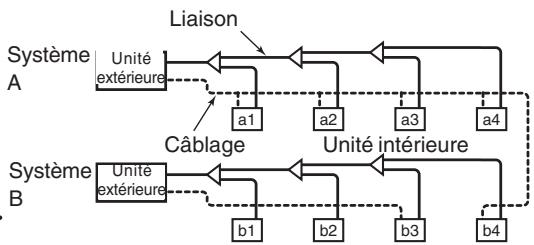

• Système de diagnostic du câblage

Utiliser les interrupteurs sur le microprocesseur P.C.B. de l'unité extérieure.

Repérer les cables reliés à l'unité interieure b4 qui ne font pas partie du système A. b4 fait défaut dans le système B.

Design compact

Le design de l'unité extérieure modulaire du S-MMS de TOSHIBA lui une confère une grande maniabilité. L'unité peut se loger dans un monte-charge de taille standard. La conception compacte de l'unité permet son installation même dans les espaces les plus restreints.

Puissance supérieure

Combinées, les unités du S-MMS de TOSHIBA peuvent atteindre jusqu'à 48 CV (135 kW) dans un seul système frigorigène.

Economie d'énergie

Premier rendement energetique pour les systeme DRV. Importantes economies d'energie par rapport a un ventilateur a serpentin (refroidisseur) traditionnel.

Bus de communication à la pointe de la technologie

Unités interieure et extérieure simplement reliées par un système de câblage à deux âmes.
Possibilité d'adressage automatique.
Fonctionnement par défaut en mode d'essay également disponible.

Système d'autodiagnostic

Codes de dépistage des pannes détaillés permettant une identification rapide des éventuels problèmes.

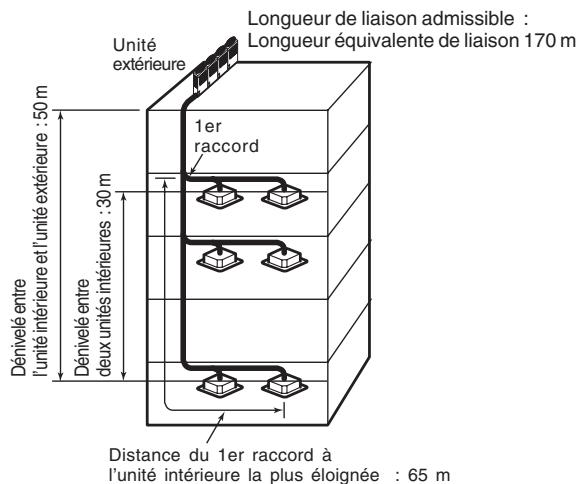

Systèmeçonpuourdesdénivelésimportants

Avec le TOSHIBA Super HRM, la longueur de liaison équivalente peut aller jusqu'à 150 m avec un dénivélé de 50 m.

Avec 30 m entre les unités interieures, il s'agit-là du plus important dénivèle dans ce secteur industriel.

Cette configuration confère à l'architecture du système une plus grande souplesse d'utilisation.

Multiplicité des unités interieures

Des unités interieures de puissance et de configuration différentes peuvent être combinées jusqu'à un maximum de 135% de la puissance des unités extérieures.

Un total de 48 unités interieures maximum peut être combiné avec - les unités extérieures de 30 - 48 CV.

Dispositif de commande intelligente

Les dispositifs de commande intelligents et les vannes de regulation du S-MMS de TOSHIBA fournissent la puissance requise en fonction des fluctuations de charge de 50% à 100% .
Les dispositifs de commande intelligents et les vannes de regulation limitent ou augmentent de façon dynamique la puissance frigorifique pour maintainir le taux d'humidité et la température dans la zone de comfort

Possibilité d'intégration dans une GTC

Les normes de qualité de l'air à l'intérieur des locaux sont également respectées grâce à une combinaison de divers accessoires requis par les directives de la construction.

Vastes applications de commande

Architecture de système Artificial Intelligence.

Dispositif de commande et de gestion centralisées disponible.

Possibilité de programmation hebdomàtaire en associant une horloge hebdomàtaire au système.

Intégration possible à un système GTB.

2. RECAPITULATIF DES COMPOSANTS DU SYSTEME Composants

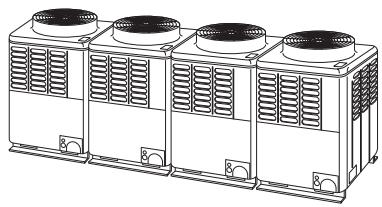

1. Unités extérieures

CV			Inverter					Schéma
			5 CV	6 CV	8 CV	10 CV	12 CV
Appellation	Pompe à chaleur	MMY-	MAP0501HT8	MAP0601HT8	MAP0801HT8	MAP1001H8	MAP1201HT8
	Pompe à chaleur	MMY-	MAP0501HT7	MAP0601HT7	MAP0801HT7	MAP1001HT7	MAP1201HT7
	Froid seul	MMY-	MAP0501T8	MAP0601T8	MAP0801T8	MAP1001T8	MAP1201T8
Puisance frigorifique (kW)			14.0	16.0	22.4	28.0	33.5
Puisance calorifique (kW)			16.0	18.0	25.0	31.5	37.5

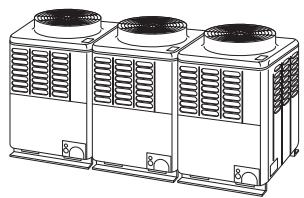

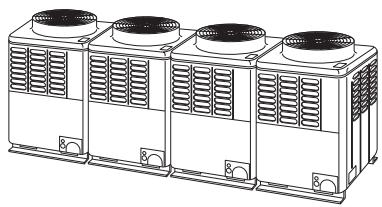

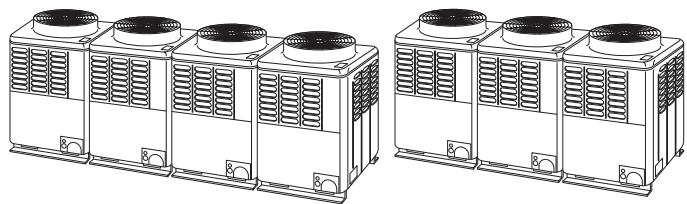

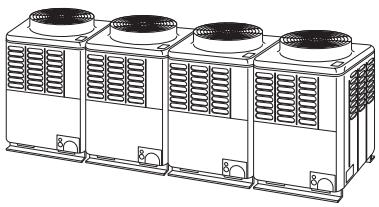

2. Unités extérieures (combinaison d'unités extérieures)

CV		5 CV	6 CV	8 CV	10 CV	12 CV	14 CV	16 CV	18 CV	20 CV	22 CV
Modèle combiné	MMY-	MAP0501HT8	MAP0601HT8	MAP0801HT8	MAP1001HT8	MAP1201HT8	AP1401HT8	AP1601HT8	AP1801HT8	AP2001HT8	AP2201HT8
	MMY-	MAP0501HT7	MAP0601HT7	MAP0801HT7	MAP1001HT7	MAP1201HT7	AP1401HT7	AP1601HT7	AP1801HT7	AP2001HT7	AP2201HT7
	MMY-	MAP0501T8	MAP0601T8	MAP0801T8	MAP1001T8	MAP1201T8	AP1401T8	AP1601T8	AP1801T8	AP2001T8	AP2201T8
Puisance frigorifique (kW)		14.0	16.0	22.4	28.0	33.5	38.4	45.0	50.4	56.0	61.5
Puisance calorifique (kW)		16.0	18.0	25.0	31.5	37.5	43.0	50.0	56.5	63.0	69.0
Unités extérieurs combinées		5 HP	6 HP	8 HP	10 HP	12 HP	8 HP	8 HP	10 HP	10 HP	8 HP
		-	-	-	-	-	6 HP	8 HP	8 HP	10 HP	8 HP
		-	-	-	-	-	-	-	-	-	6 HP
		-	-	-	-	-	-	-	-	-	-
Nombre d'unités extérieures combinées		8	10	13	16	20	23	27	30	33	37

CV		22 CV	24 CV	24 CV	26 CV	28 CV	30 CV	32 CV	32 CV	34 CV	34 CV
Modèle combiné	MMY-	AP2211HT8	AP2401HT8	AP2411HT8	AP2601HT8	AP2801HT8	AP3001HT8	AP3201HT8	AP3211HT8	AP3401HT8	AP3411HT8
	MMY-	AP2211HT7	AP2401HT7	AP2411HT7	AP2601HT7	AP2801HT7	AP3001HT7	AP3201HT7	AP3211HT7	AP3401HT7	AP3411HT7
	MMY-	AP2211T8	AP2401T8	AP2411T8	AP2601T8	AP2801T8	AP3001T8	AP3201T8	AP3211T8	AP3401T8	AP3411T8
Puisance frigorifique (kW)		61.5	68.0	68.0	73.0	78.5	84.0	90.0	90.0	96.0	96.0
Puisance calorifique (kW)		69.0	76.5	76.5	81.5	88.0	95.0	100.0	100.0	108.0	108.0
Unités extérieures combinées		12 HP	8 HP	12 HP	10 HP	10 HP	10 HP	8 HP	12 HP	10 HP	12 HP
		10 HP	8 HP	12 HP	8 HP	10 HP	10 HP	8 HP	10 HP	8 HP	12 HP
		—	8 HP	—	8 HP	8 HP	10 HP	8 HP	10 HP	8 HP	10 HP
		—	—	—	—	—	—	8 HP	—	8 HP	—
Nombre d'unités intérieures combinées		37	40	40	43	47	48	48	48	48	48

CV		36 CV	36 CV	38 CV	40 CV	42 CV	44 CV	46 CV	48 CV
Modèle combiné	MMY-	AP3601HT8	AP3611HT8	AP3801HT8	AP4001HT8	AP4201HT8	AP4401HT8	AP4601HT8	AP4801HT8
	MMY-	AP3601HT7	AP3611HT7	AP3801HT7	AP4001HT7	AP4201HT7	AP4401HT7	AP4601HT7	AP4801HT7
	MMY-	AP3601T8	AP3611T8	AP3801T8	AP4001T8	AP4201T8	AP4401T8	AP4601T8	AP4801T8
Puisance frigorifique (kW)		101.0	101.0	106.5	112.0	118.0	123.5	130.0	135.0
Puisance calorifique (kW)		113.0	113.0	119.5	126.5	132.0	138.0	145.0	150.0
Unités extérieures combinées		10 HP	12 HP	10 HP	10 HP	12 HP	12 HP	12 HP	12 HP
		10 HP	12 HP	10 HP	10 HP	10 HP	12 HP	12 HP	12 HP
		8 HP	12 HP	10 HP	10 HP	10 HP	10 HP	12 HP	12 HP
		8 HP	—	8 HP	10 HP	10 HP	10 HP	10 HP	12 HP
Nombre d'unités intérieures combinées		48	48	48	48	48	48	48	48

3. Raccord Y et distributeurs

	Appellation	Consommation		Schéma
Raccord Y (*3)	RBM-BY53E	Code puissance de l'unité intérieure (*1) : Total inférieur à 6.4		-
	RBM-BY103E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 6.4 et inférieur à 14.2 (*2)
	RBM-BY203E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 14.2 ou inférieur à 25.2 (*2)
	RBM-BY303E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 25.2 (*2)
Distributeur 4 embranchements (*4)	RBM-HY1043E	Code puissance de l'unité intérieure (*1) : Total inférieur à 14.2	Max.4 branches	-
	RBM-HY2043E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 14.2 ou inférieur à 25.2
Distributeur 8 embranchements(*4)(*5)	RBM-HY1083E	Code puissance de l'unité intérieure (*1) : Total inférieur à 14.2	Max.8 branches
	RBM-HY2083E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 14.2 ou inférieur à 25.2

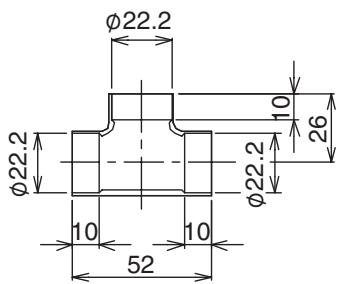

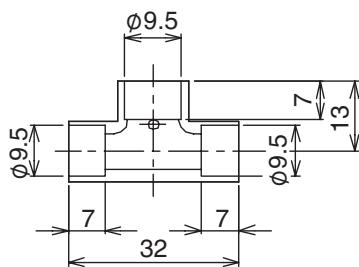

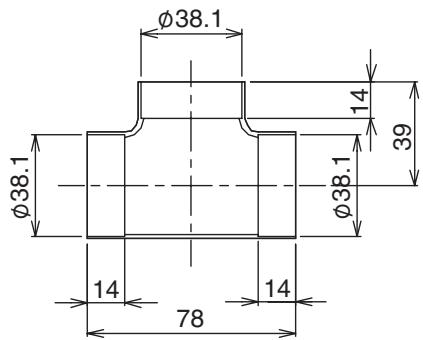

Raccord T (*3) (connexion des unités extérieures)	RBM-BT13E	Jeu de 3 liaisons frigorifiques comme suit : Le nombre de liaisons nécessaires est fixe et les liaisons sont combinés sur place.
		Liaison	Dia. correspondant (mm)	Qté
		Raccordement d'équilibrage d'huile	φ9.5	1
		Raccordement liquide	φ9.5 to φ22.2	1
		Raccordement gaz	φ15.9 to φ41.3	1

1 Se reporter au "code puissance". (Le code de puissance ne représenté pas la puissance réelle)
2 Si le code puissance totale de l'unité intérieure dépasse celui de l'unité extérieur, appliquer le code puissance propre à l'unité extérieur.
3 Lorsqu'on utilise un raccord-Y sur 1er raccord, désirir le raccord en fonction du code puissance de l'unité extérieure.
4 Le maximum pouvant être raccordé représenté un code puissance maximale de 6.0 au total.
5 Si le code de puissance de l'unité extérieure est supérieur ou égale à 26, il ne peut être seLECTIONné pour une première jonction.
6 Les appellations des unités extérieures et intérieures décrites dans ce manuel ont été abrégées dans un souci d'économie de place.

Unité extérieur du Super Modular Multi System :Liste des produits et des noms des modèles combinés

CV (code puissance)

Appellation MMY-

Nombre d'unités combinées

Inverter 5 CV MMY-

QTé

Inverter 6 CV MMY-

QTé

Inverter 8 CV MMY-

QTé

Inverter 10 CV MMY-

QTé

Inverter 12 CV MMY-

QTé

5 CV (5)

MAP0501T8

1

MAP0501T8

1

tubes (6)

MAP0601T8

1

MAP0601T8

1

8 CV (8)

MAP0801T8

1

MAP0801T8

1

10 CV (10)

MAP1001T8

1

MAP1001T8

1

12 CV (12)

MAP1201T8

1

MAP1201T8

1

14 CV (14)

AP1401T8

2

MAP0601T8

1

MAP0801T8

1

16 CV (16)

AP1601T8

2

MAP0801T8

2

18 CV (18)

AP1801T8

2

MAP0801T8

1

MAP1001T8

1

20 CV (20)

AP2001T8

2

MAP1001T8

2

22 CV (22)

AP2201T8

3

MAP0601T8

1

MAP0801T8

2

22 CV (22)

AP2211T8

2

MAP1001T8

1

MAP1201T8

1

24 CV (24)

AP2401T8

3

MAP0801T8

3

24 CV (24)

AP2411T8

2

MAP1201T8

2

26 CV (26)

AP2601T8

3

MAP0801T8

2

MAP1001T8

1

28 CV (28)

AP2801T8

3

MAP0801T8

1

MAP1001T8

2

30 CV (30)

AP3001T8

3

MAP1001T8

3

32 CV (32)

AP3201T8

4

MAP0801T8

4

32 CV (32)

AP3211T8

3

MAP1001T8

2

MAP1201T8

1

34 CV (34)

AP3401T8

4

MAP0801T8

3

MAP1001T8

1

34 CV (34)

AP3411T8

3

MAP1001T8

1

MAP1201T8

2

36 CV (36)

AP3601T8

4

MAP0801T8

2

MAP1001T8

2

36 CV (36)

AP3611T8

3

MAP1201T8

3

38 CV (38)

AP3801T8

4

MAP0801T8

1

MAP1001T8

3

40 CV (40)

AP4001T8

4

MAP1001T8

4

42 CV (42)

AP4201T8

4

MAP1001T8

3

MAP1201T8

1

44 CV (44)

AP4401T8

4

MAP1001T8

2

MAP1201T8

2

46 CV (46)

AP4601T8

4

MAP1001T8

1

MAP1201T8

3

48 CV (48)

AP4801T8

4

MAP1201T8

4

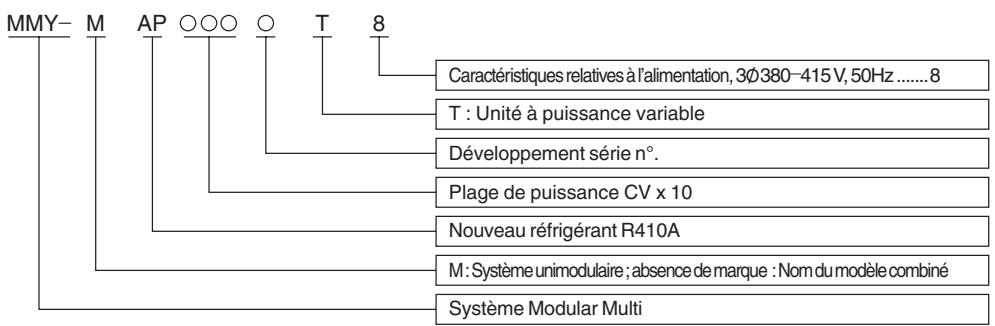

1. Allocation standardisée des appellations

2. Plage de puissance combinée

Nombre d'unités combinées : 1 à 4 unités

Puisance des unites combinées: 14 CV (type 140) à 48 CV (type 480)

3. Caracteristiques nominales (mode nominal : condition)

Mode froid : Température d'air interieure 27^ BS/19°C BH, température d'air extérieur 35^ BS

CV (code puissance)

Appellation MMY-

Nombre d'unités combinées

Inverter 5 CV MMY-

QTé

Inverter 6 CV MMY-

QTé

Inverter 8 CV MMY-

QTé

Inverter 10 CV MMY-

QTé

Inverter 12 CV MMY-

QTé

5 CV (5)

MAP0501HT8

1

MAP0501HT8

1

6 CV (6)

MAP0601HT8

1

MAP0601HT8

1

8 CV (8)

MAP0801HT8

1

MAP0801HT8

1

10 CV (10)

MAP1001HT8

1

MAP1001HT8

1

12 CV (12)

MAP1201HT8

1

MAP1201HT8

1

14 CV (14)

AP1401HT8

2

MAP0601HT8

1

MAP0801HT8

1

16 CV (16)

AP1601HT8

2

MAP0801HT8

2

18 CV (18)

AP1801HT8

2

MAP0801HT8

1

MAP1001HT8

1

20 CV (20)

AP2001HT8

2

MAP1001HT8

2

22 CV (22)

AP2201HT8

3

MAP0601HT8

1

MAP0801HT8

2

22 CV (22)

AP2211HT8

2

MAP1001HT8

1

MAP1201HT8

1

24 CV (24)

AP2401HT8

3

MAP0801HT8

3

24 CV (24)

AP2411HT8

2

MAP1201HT8

2

26 CV (26)

AP2601HT8

3

MAP0801HT8

2

MAP1001HT8

1

28 CV (28)

AP2801HT8

3

MAP0801HT8

1

MAP1001HT8

2

30 CV (30)

AP3001HT8

3

MAP1001HT8

3

32 CV (32)

AP3201HT8

4

MAP0801HT8

4

32 CV (32)

AP3211HT8

3

MAP1001HT8

2

MAP1201HT8

1

34 CV (34)

AP3401HT8

4

MAP0801HT8

3

MAP1001HT8

1

34 CV (34)

AP3411HT8

3

MAP1001HT8

1

MAP1201HT8

2

36 CV (36)

AP3601HT8

4

MAP0801HT8

2

MAP1001HT8

2

36 CV (36)

AP3611HT8

3

MAP1201HT8

3

38 CV (38)

AP3801HT8

4

MAP0801HT8

1

MAP1001HT8

3

40 CV (40)

AP4001HT8

4

MAP1001HT8

4

42 CV (42)

AP4201HT8

4

MAP1001HT8

3

MAP1201HT8

1

44 CV (44)

AP4401HT8

4

MAP1001HT8

2

MAP1201HT8

2

46 CV (46)

AP4601HT8

4

MAP1001HT8

1

MAP1201HT8

3

48 CV (48)

AP4801HT8

4

MAP1201HT8

4

1. Allocation standardisée des appellations

MMY-	M	AP	○○○	○	H	T	8
							Caracteristiques relatives à l'alimentation, 3∅380-415V, 50Hz......8
							T: Unité à puissance variable
							H: Pompe à chaleur
							Développement série n°.
							Plage de puissance CV x 10
							Nouveau réfrigérant R410A
							M: Système unimodulaire; absence de marque : Nom du modele combiné
							Système Modular Multi

2. Plage de puissance combinée

Nombre d'unités combinées : 1 à 4 unités

Puisance des unites combinées: 14 CV (type 140) à 48 CV (type 480)

3. Caracteristiques nominales (mode nominal : condition)

Mode froid : Température d'air interieure 27^ BS/19°C BH, température d'air extérieur 35^ BS

Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH

Unité extérieur de système Modular Multi: Liste des produits et noms des modèles combinés

CV (code puissance)

Appellation MMY-

Nombre d'unités combinées

Inverter 5 CV MMY-

QTé

Inverter 6 CV MMY-

QTé

Inverter 8 CV MMY-

QTé

Inverter 10 CV MMY-

QTé

Inverter 12 CV MMY-

QTé

5 CV (5)

MAP0501HT7

1

MAP0501HT7

1

6 CV (6)

MAP0601HT7

1

MAP0601HT7

1

8 CV (8)

MAP0801HT7

1

MAP0801HT7

1

10 CV (10)

MAP1001HT7

1

MAP1001HT7

1

12 CV (12)

MAP1201HT7

1

MAP1201HT7

1

14 CV (14)

AP1401HT7

2

MAP0601HT7

1

MAP0801HT7

1

16 CV (16)

AP1601HT7

2

MAP0801HT7

2

18 CV (18)

AP1801HT7

2

MAP0801HT7

1

MAP1001HT7

1

20 CV (20)

AP2001HT7

2

MAP1001HT7

2

22 CV (22)

AP2201HT7

3

MAP0601HT7

1

MAP0801HT7

2

22 CV (22)

AP2211HT7

2

MAP1001HT7

1

MAP1201HT7

1

24 CV (24)

AP2401HT7

3

MAP0801HT7

3

24 CV (24)

AP2411HT7

2

MAP1201HT7

2

26 CV (26)

AP2601HT7

3

MAP0801HT7

2

MAP1001HT7

1

28 CV (28)

AP2801HT7

3

MAP0801HT7

1

MAP1001HT7

2

30 CV (30)

AP3001HT7

3

MAP1001HT7

3

32 CV (32)

AP3201HT7

4

MAP0801HT7

4

32 CV (32)

AP3211HT7

3

MAP1001HT7

2

MAP1201HT7

1

34 CV (34)

AP3401HT7

4

MAP0801HT7

3

MAP1001HT7

1

34 CV (34)

AP3411HT7

3

MAP1001HT7

1

MAP1201HT7

2

36 CV (36)

AP3601HT7

4

MAP0801HT7

2

MAP1001HT7

2

36 CV (36)

AP3611HT7

3

MAP1201HT7

3

38 CV (38)

AP3801HT7

4

MAP0801HT7

1

MAP1001HT7

3

40 CV (40)

AP4001HT7

4

MAP1001HT7

4

42 CV (42)

AP4201HT7

4

MAP1001HT7

3

MAP1201HT7

1

44 CV (44)

AP4401HT7

4

MAP1001HT7

2

MAP1201HT7

2

46 CV (46)

AP4601HT7

4

MAP1001HT7

1

MAP1201HT7

3

48 CV (48)

AP4801HT7

4

MAP1201HT7

4

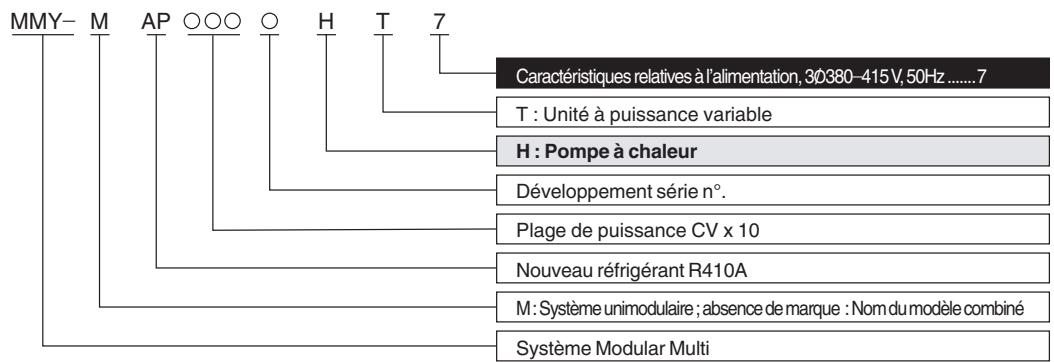

1. Allocation standardisée des appellations

2. Plage de puissance combinée

Nombre d'unités combinées : 1 à 4 unités

Puisance des unites combinées: 14 CV (type 140) à 48 CV (type 480)

3. Caractéristiques nominales (mode nominal : condition)

Mode froid : Température d'air interieure 27^ BS/19°C BH, température d'air extérieur 35^ BS

Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH

1) Réservé auchéché chinois 2) Réservé au marché français écupéen *3) Réservé au marché français coreen

1. Unité interieure

Type	Apparance	Appellation	Gammedepuissance	Code puissance	Puisance frigorifique(kW)	Puisance calorifique(kW)
Cassette 4-voies - 600x600		MMU-AP0091H	009	1.00	2.8	3.2
		MMU-AP0121H	12	1.25	3.6	4.0
		MMU-AP0151H	015	1.70	4.5	5.0
		MMU-AP0181H	018	2.00	5.6	6.3
		MMU-AP0241H	024	2.50	7.1	8.0
		MMU-AP0271H	027	3.00	8.0	9.0
		MMU-AP0301H	030	3.20	9.0	10.0
		MMU-AP0361H	036	4.00	11.2	12.5
		MMU-AP0481H	048	5.00	14.0	16.0
		MMU-AP0561H	056	6.00	16.0	18.0

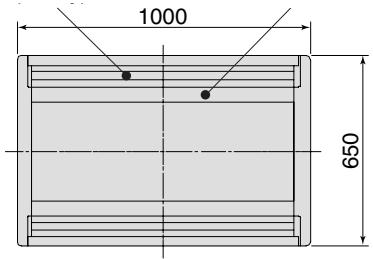

Cassette 2-voies		MMU-AP0071WH	007	0.8	2.2	2.5
		MMU-AP0091WH	009	1.00	2.8	3.2
		MMU-AP0121WH	012	1.25	3.6	4.0
		MMU-AP0151WH	015	1.70	4.5	5.0
		MMU-AP0181WH	018	2.00	5.6	6.3
		MMU-AP0241WH	024	2.50	7.1	8.0
		MMU-AP0271WH	027	3.00	8.0	9.0
		MMU-AP0301WH	030	3.20	9.0	10.0

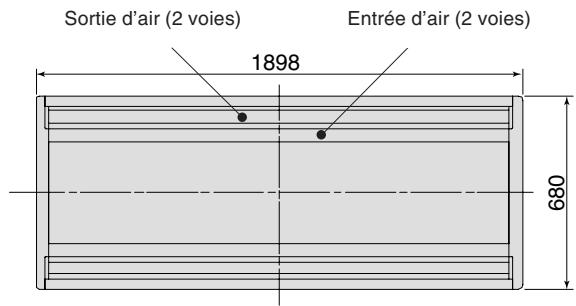

		MMU-AP0481WH(1)	048	5.00	14.0	16.0
Cassette 1-voie		MMU-AP0071YH	007	0.80	2.2	2.5
		MMU-AP0091YH	009	1.00	2.8	3.2
		MMU-AP0121YH	012	1.25	3.6	4.0
		MMU-AP0151SH	015	1.70	4.5	5.0
		MMU-AP0181SH	018	2.00	5.6	6.3
		MMU-AP0241SH	024	2.50	7.1	8.0
		MMU-AP0152SH	015	1.70	4.5	5.0
		MMU-AP0182SH	018	2.00	5.6	6.3
		MMU-AP0242SH	024	2.50	7.1	8.0
Gainable extra-plat		MMD-AP0071SPH	007	0.80	2.2	2.5
		MMD-AP0091SPH	009	1.00	2.8	3.2
		MMD-AP0121SPH	012	1.25	3.6	4.0
		MMD-AP0151SPH	015	1.70	4.5	5.0
		MMD-AP0181SPH	018	2.00	5.6	6.3
		MMD-AP0071SPH(SHC)(1)	007	0.80	2.2	2.5
		MMD-AP0091SPH(SHC)(1)	009	1.00	2.8	3.2
		MMD-AP0121SPH(SHC)(1)	012	1.25	3.6	4.0
		MMD-AP0151SPH(SHC)(1)	015	1.70	4.5	5.0
		MMD-AP0181SPH(SHC)(1)	018	2.00	5.6	6.3
		MMD-AP0071SPH-K(3)	007	0.80	2.2	2.5
		MMD-AP0091SPH-K(3)	009	1.00	2.8	3.2
		MMD-AP0121SPH-K(3)	012	1.25	3.6	4.0
		MMD-AP0151SPH-K(3)	015	1.70	4.5	5.0
		MMD-AP0181SPH-K(3)	018	2.00	5.6	6.3
Gainable standard		MMD-AP0071BH	007	0.80	2.2	2.5
		MMD-AP0091BH	009	1.00	2.8	3.2
		MMD-AP0121BH	012	1.25	3.6	4.0
		MMD-AP0151BH	015	1.70	4.5	5.0
		MMD-AP0181BH	018	2.00	5.6	6.3
		MMD-AP0241BH	024	2.50	7.1	8.0
		MMD-AP0271BH	027	3.00	8.0	9.0
		MMD-AP0301BH	030	3.20	9.0	10.0
		MMD-AP0361BH	036	4.00	11.2	12.5
		MMD-AP0481BH	048	5.00	14.0	16.0
		MMD-AP0561BH	056	6.00	16.0	18.0

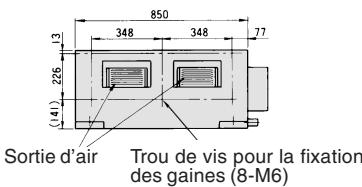

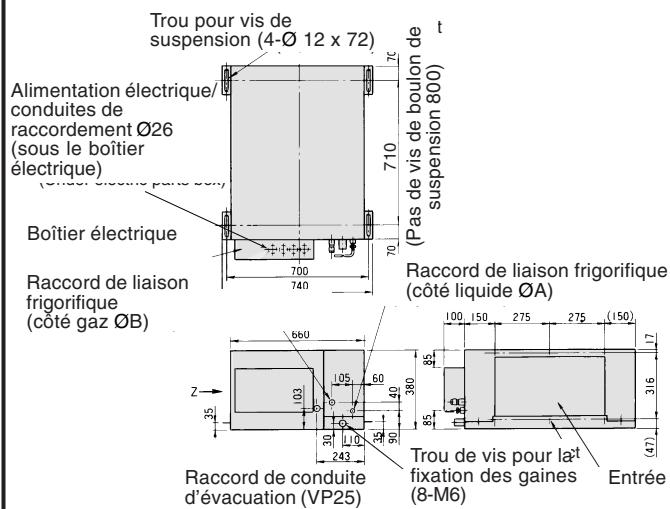

Gainable haute pression statique		MMD-AP0181H	018	2.00	5.6	6.3
		MMD-AP0241H	024	2.50	7.1	8.0
		MMD-AP0271H	027	3.00	8.0	9.0
		MMD-AP0361H	036	4.00	11.2	10.0
		MMD-AP0481H	048	5.00	14.0	16.0
		MMD-AP0721H	072	8.00	22.4	25.0
		MMD-AP0961H	096	10.00	28.0	31.5
Plafonnier		MMC-AP0151H	015	1.70	4.5	5.0
		MMC-AP0181H	018	2.00	5.6	6.3
		MMC-AP0241H	024	2.50	7.1	8.0
		MMC-AP0271H	027	3.00	8.0	9.0
		MMC-AP0361H	036	4.00	11.2	12.5
		MMC-AP0481H	048	5.00	14.0	16.0

1. Unité interieure
   1) Réservé auchéché chinois 2) Réservé au marché français écupéen *3) Réservé au marché français coreen

Type	Apparance	Appellation	Gamma de puissance	Code puissance	Puisance frigorifique (kW)	Puisance calorifique (kW)

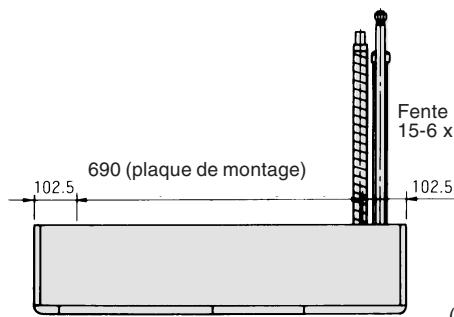

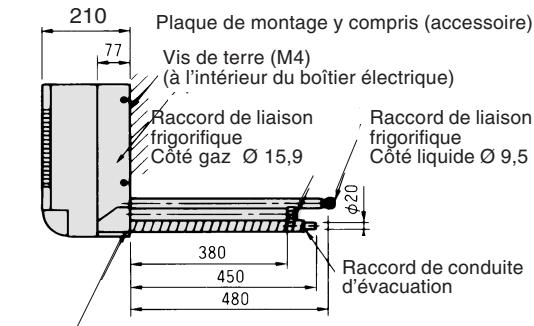

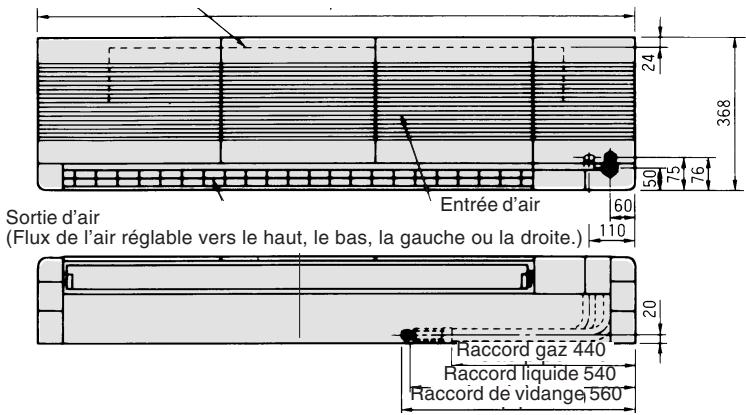

Mural (série 1)		MMK-AP0071H	007	0.80	2.2	2.5
		MMK-AP0091H	009	1.00	2.8	3.2
		MMK-AP0121H	012	1.25	3.6	4.0
		MMK-AP0151H	015	1.70	4.5	5.0
		MMK-AP0181H	018	2.00	5.6	6.3
		MMK-AP0241H	024	2.50	7.1	8.0
Mural (série 2)		MMK-AP0072H\(^{+2)}\)	007	0.80	2.2	2.5
		MMK-AP0092H\(^{+2)}\)	009	1.00	2.8	3.2
		MMK-AP0122H\(^{+2)}\)	012	1.25	3.6	4.0

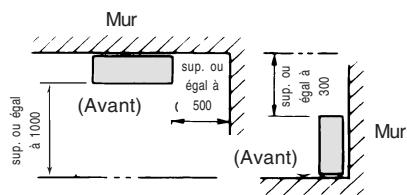

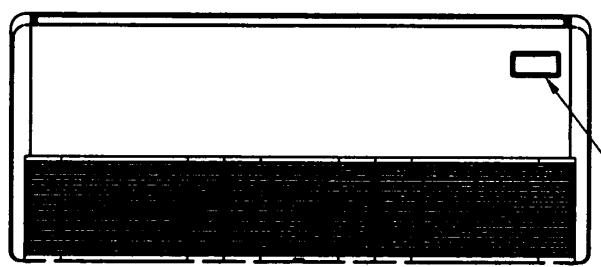

Console carrossée		MML-AP0071H	007	0.80	2.2	2.5
		MML-AP0091H	009	1.00	2.8	3.2
		MML-AP0121H	012	1.25	3.6	4.0
		MML-AP0151H	015	1.70	4.5	5.0
		MML-AP0181H	018	2.00	5.6	6.3
		MML-AP0241H	024	2.50	7.1	8.0
Console non-carrossée		MML-AP0071H	007	0.80	2.2	2.5
		MML-AP0091H	009	1.00	2.8	3.2
		MML-AP0121H	012	1.25	3.6	4.0
		MML - AP0151H	015	1.70	4.5	5.0
		MML - AP0181H	018	2.00	5.6	6.3
		MML - AP0241H	024	2.50	7.1	8.0
Armoire		MMF-AP0151H	015	1.70	4.5	5.0
		MMF-AP0181H	018	2.00	5.6	6.3
		MMF-AP0241H	024	2.50	7.1	8.0
		MMF-AP0271H	027	3.00	8.0	9.0
		MMF-AP0361H	036	4.00	11.2	10.0
		MMF-AP0481H	048	5.00	14.0	16.0
		MMF-AP0561H	056	6.00	16.0	18.0

1. Télecommande

Nom	Appellation	Apparance	Application	Fonction

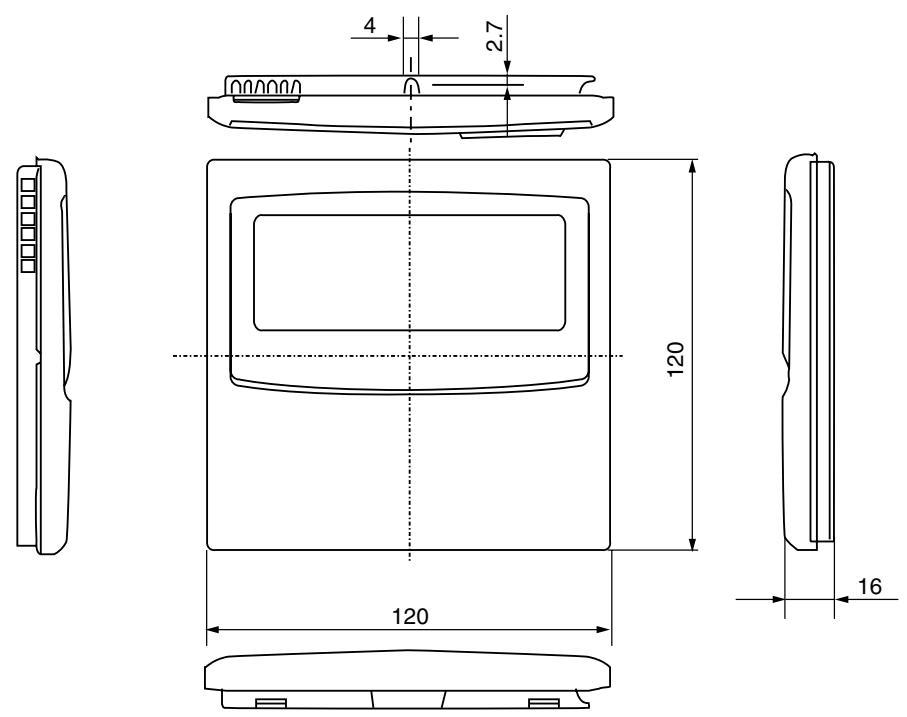

Commande filaire	RBC-AMT21E/RBC-AMT31E	TOLER DUT FAN MODE 888.88 888.88 888.88 888.88 888.88 888.88 888.88 888.88 888.88 888.88 888.88 888.88 888.88 888.88 888.88 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828 829 830 831 832 833 834 835 836 837 838 839 840 841 842 843 844 845 846 847 848 849 850 851 852 853 854 855 856 857 858 859 860 861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880 881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899 900 901 902 903 904 905 906 907 908 909 910 911 912 913 914 915 916 917 918 919 920 921 922 923 924 925 926 927 928 929 930 931 932 933 934 935 936 937 938 939 940 941 942 943 944 945 946 947 948 949 950 951 952 953 954 955 956 957 958 959 960 961 962 963 964 965 966 967 968 969 970 971 972 973 974 975 976 977 978 979 980 981 982 983 984 985 986 987 988 989 990 991 992 993 994 995 996 997 998

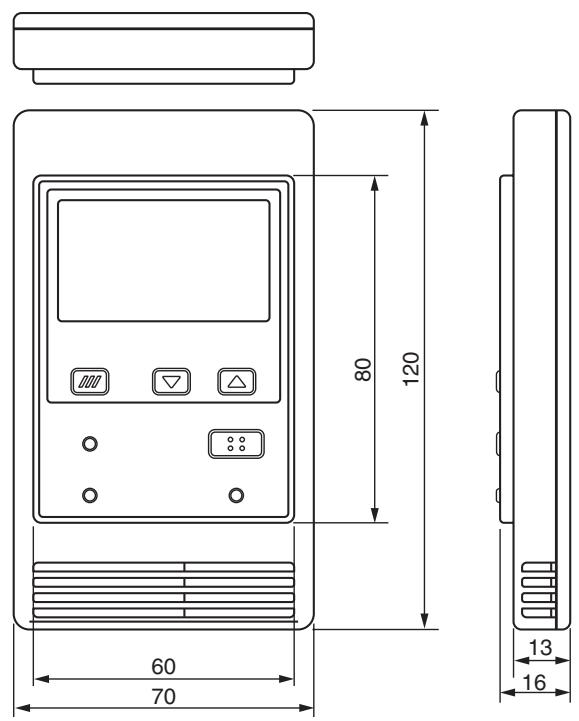

Commande filaire simplifiée	RBC-AS21E/RBC-AX22CE RBC-AX22CE	TOSHIBA TOSHIBA	Branchement à l'unité intéériure	Marché/Arrêt Changement de mode Réglage de la températe Changement du début d'air Fonction Timé Activation et déactivation du Timé par intérêts de 30 minutes. Fonction d'arrêt automatique. Possibilité de contrôle au moyen de deux télécommanes. Pour cassettes 4-voies -840x840) RBC-AX22CE (pour plafonniers) TCB-AX21E (pour les autres unités à l'exception des unités gainables haute pression statique)
Nom	Appellation	Apparance	Application	Performances
Horloge hebdomadaire	RBC-EXW21E RBC-EXW21E2		Connexion à la télécommande centralisée ou à la commande filaire	• Programmation hebdomadaire ① Régles divers de mise sous tension et d'arrêt du système pour chaque jour de la semaine ② Trois périodes de MARCHE/ARRET par jour peuvent être configurées. ON OFF ON OFF ON OFF 8:00 12:00 13:00 18:00 19:00 21:00 ③ Pour imprimer facilement une configuration, appuyer sur les touches « CHECK » (VERIFICATION) « PROGRAMM» (PROGRAMME) « DAY » (JOUR). ④ Possibilité d'effectuer deux programmes hebdomàaires. (configuration éte/hiver par exemple etc.) ⑤ Pour passer à la configuration vacances, appuyer sur les touches Les touches « CANCEL » (AN-NULER) et « DAY » (JOUR). ⑥ En cas de coupure de courant, les réglages sont conservés en mémoire pendant 100 heures.
			Commande filaire Horloge hebdomàaire
			Unité extérieure
			Télécommande centralisée Horloge hebdomàaire
Télécommande centralisée	TCB-SC642TLE TCB-SC642TLE2		Branchement à l'unité extérieur, l'unité intérieur	• Commande individuelle jusqu'à 64 unités intérieures. • Commande individuelle d'au maximum 64 unités intérieures réparties en zones. (jusqu'à 16 unités dans chaque zone) • Possibilité de relier jusqu'à 16 unités extérieures de tête. • On peut selectionner 4 réglages de la commande centrale pour empêcher le fonctionnement individuel par télécommande. • Possibilité de réglage individuel de l'une des zones (de 1 à 4). • Utilisable avec d'autres dispositifs de commande centralisée (un circuit de commande peut prérender en charge jusqu'à 10 dispositifs de commande centralisée sur un seul circuit) • Deux modes de contrôle sélectionnables (Mode télécommande c) itralisée (Mode télécommande • Trois périodes de MARCHE/ARRET simultanées peuvent être configurées pour tous les jours de la semaine en combinaison avec une horloge hebdomàaire.
			Unité de tête Unité suivante
			Unité extérieur
			Télécommande centralisée
			Télécommande centralisée telecommande intérieure

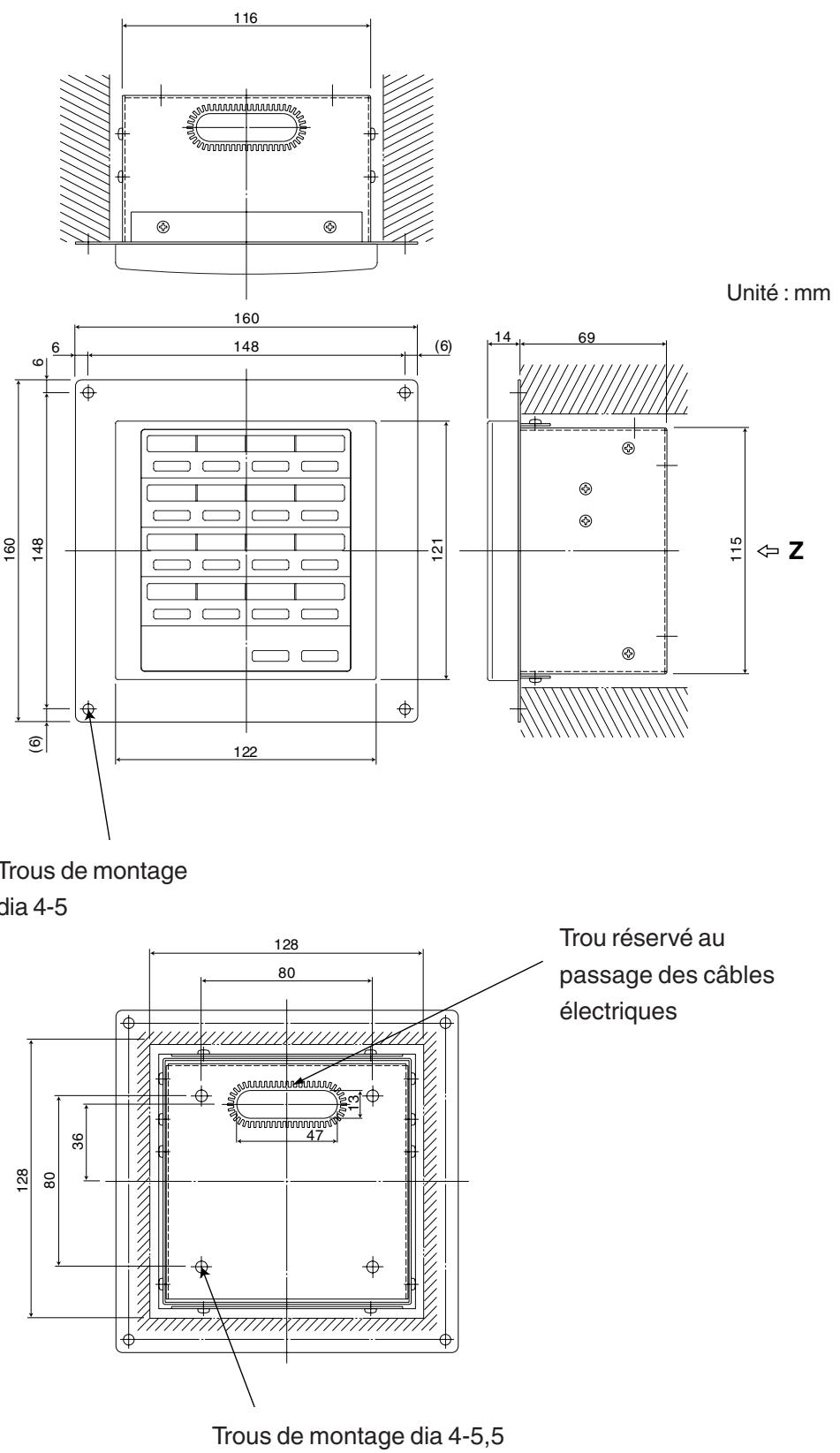

Dispositif de commande MARCHE-ARRET	TCB-CC163TLETCB-CC163TLE2		Branchement à l'unité extérieur, l'unité intérieur Unité de tête Unité suivante Dispositif de commande MARCHE-ARRET Unité extérieur Dispositif de commande MARCHE-ARRET Télécommande intérieure	• Commande individuelle jusqu'à 16 unités intérieures. • Trois périodes de MARCHE/ARRET simultanées peuvent être configurées pour tous les jours de la semaine en combinaison avec une horloge hebdomadaire. • Possibilité de connexion avec deux télécommandes.

5

Tableau de correction des puissances

5 Tableau de correction des puissances

3. Caracteristiques de la puissance frigorifique/calorifique

1. Méthode de calcul de la puissance frigorifique : Puissance frigorifique requise = puissance frigorifique x coefficient de puissance (①, ②, ③, ④, ⑤ ^*1 ) kW

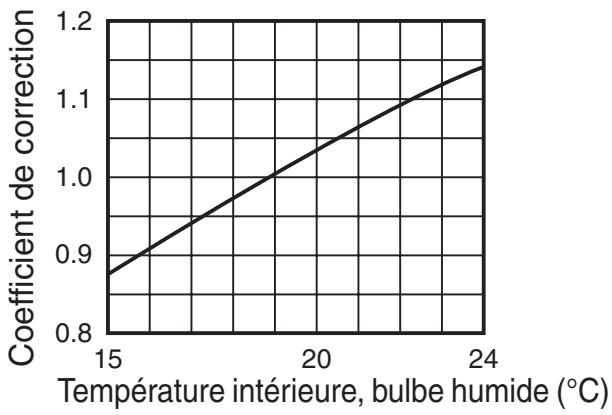

① Coefficient de correction en fonction de la température interieure, bulbe humide

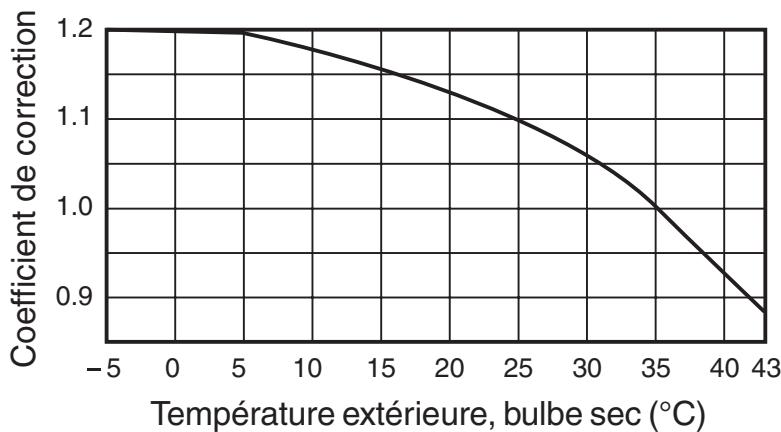

② Coefficient de correction en fonction de la température extérieure, bulbe sec

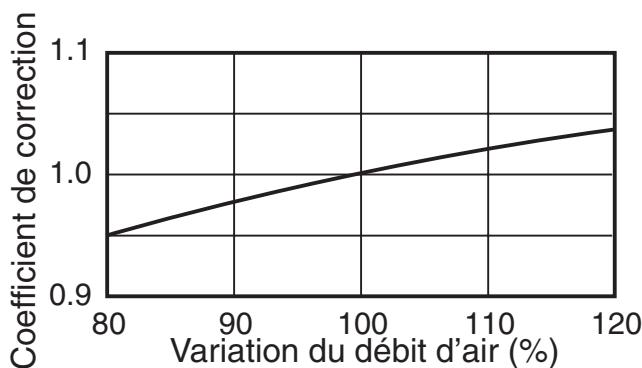

③ Coefficient de correction en fonction de la variation du début d'air de l'unité interne (uniquement pour les unités gainables)

*1: Coefficient à utiliser pour la correction de la puissance de l'unité extérieur lorsque la puissance totale de toutes les unités interieures n'est pas égale à la puissance de l'unité extérieur.

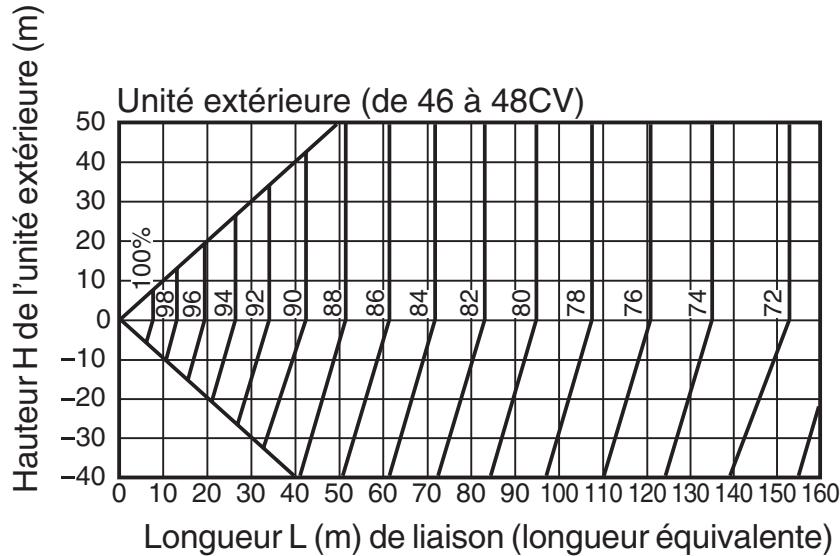

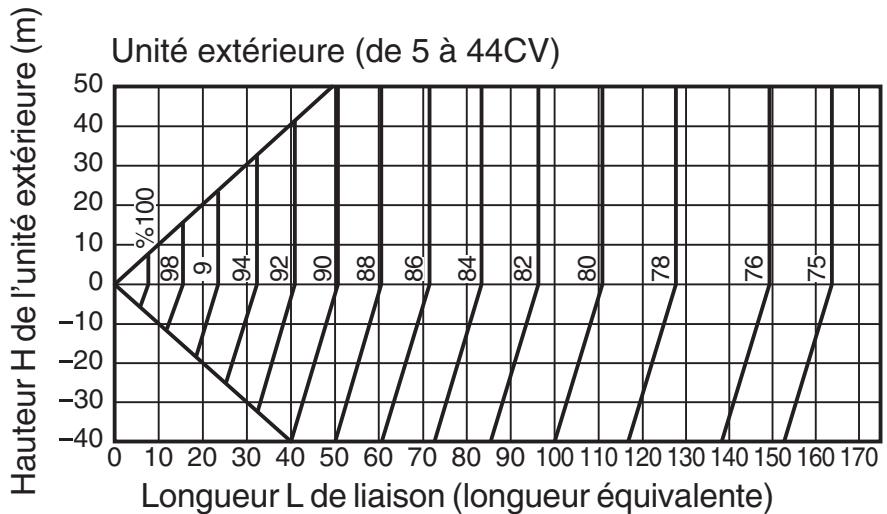

④ Coefficient de correction en fonction de la longueur des liaisons et du dénivélé entre les unités interieures et extérieures.

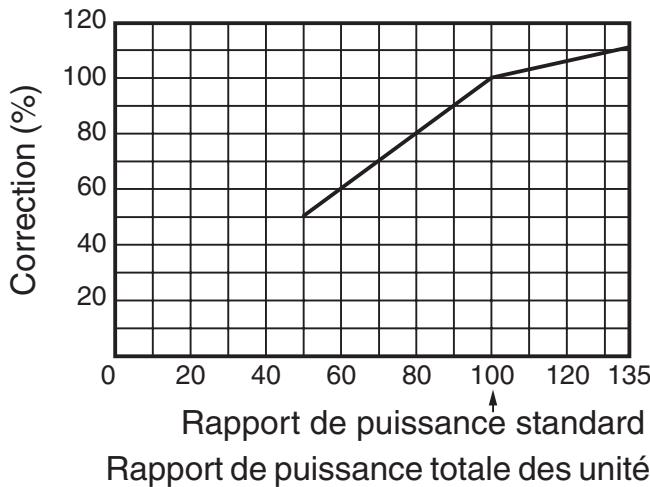

(5) Correction de la diversité des unités intérieures

*1: Coefficient à utiliser pour la correction de la puissance de l'unité extérieur lorsque la puissance totale de toutes les unités interieures n'est pas égale à la puissance de l'unité extérieur.

2. Méthode de calcul de la puissance calorifique : Puissance calorifique requise = puissance calorifique x coefficient de puissance (①,②,③,④,⑤ ^*1 ,⑥ ^*2 ) kW

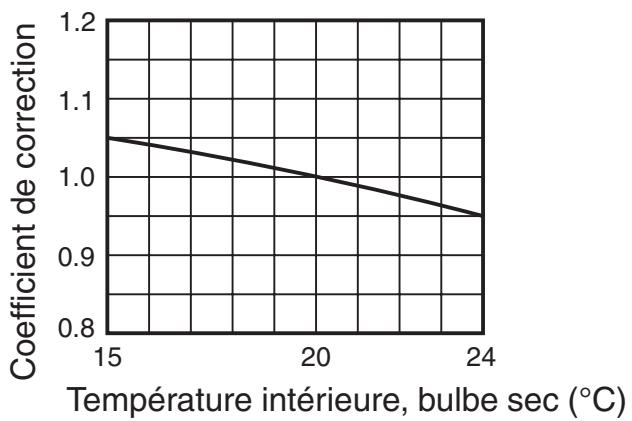

① Coefficient de correction en fonction de la température interieure bulbe sec

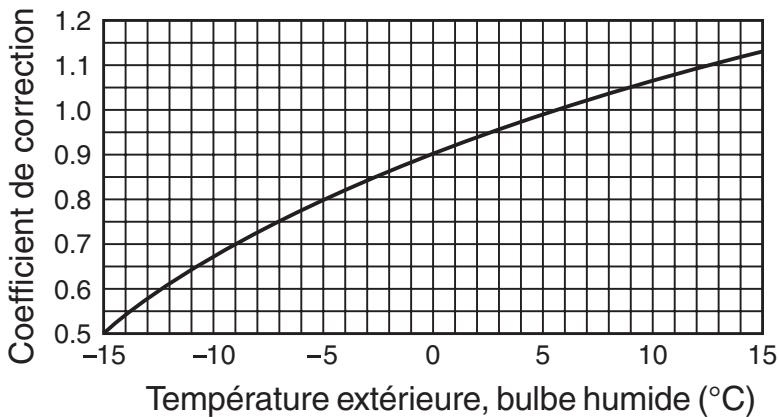

② Coefficient de correction en fonction de la température extérieure, bulbe humide

③ Coefficient de correction en fonction de la variation du début d'air de l'unité interieure (uniquement pour les unités gainables)

1: Coefficient à utiliser pour la correction de la puissance de l'unité extérieur lorsque la puissance totale de toutes les unités interieures n'est pas égale à la puissance de l'unité extérieur.
2: Se reporter à l'item 3

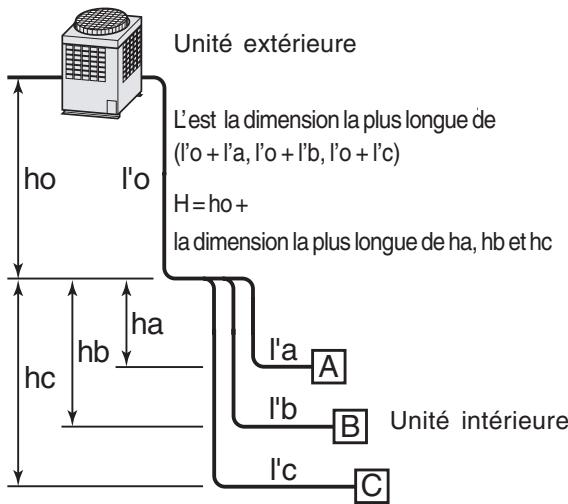

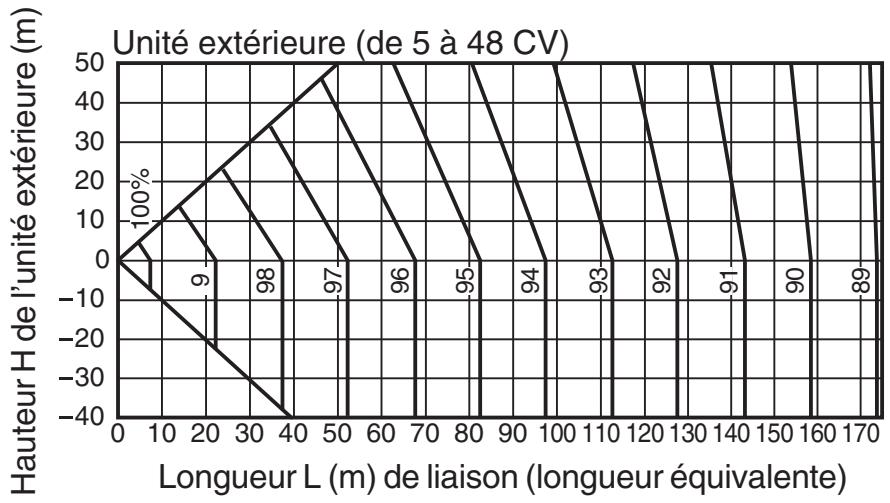

④ Coefficient de correction en fonction de la longueur des liaisons et du dénivèle entre les unités interieures et extérieures

⑤ Correction de la diversité des unités extérieures

*1: Coefficient à utiliser pour la correction de la puissance de l'unité extérieur lorsque la puissance totale de toutes les unités interieures n'est pas égale à la puissance de l'unité extérieur.

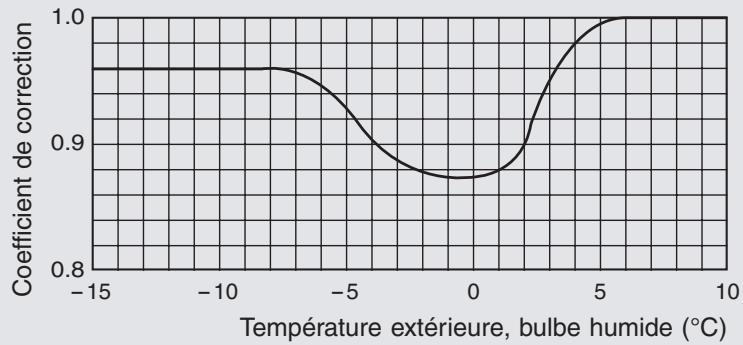

3. Coefficient de correction en cas de givrage sur l'échangeur extérieur en mode Chaud

Correction de la puissance calorifique en cas de gel sur l'échangeur de l'unité extérieure.

Puisance calorique = Puissance corrigee de I'unite exterieure X coefficient de correction resultant du gel

(Puissance corrige de l'unité extérieur: Puissance calorifique calculée à l'item 2 ci-dessus.)

⑥ Correction de la puissance en cas de récapucateur de chaleur extérieur givré

4. Calcul de la puissance de chaque unité interieure

Puisance de chaque unite interieure

= puissance corrigée de l'unité extérieure

x puissance standard requise de l'unité interieure Valeur totale de la puissance standard de l'unité interieure

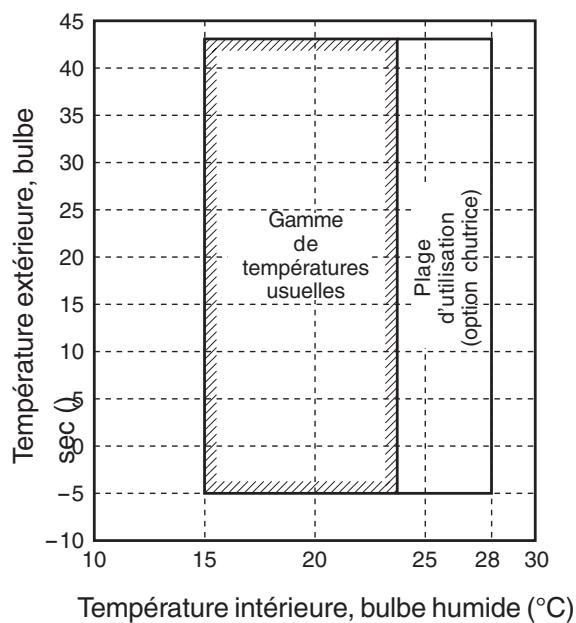

5. Plage de températures de fonctionnement

Mode Froid

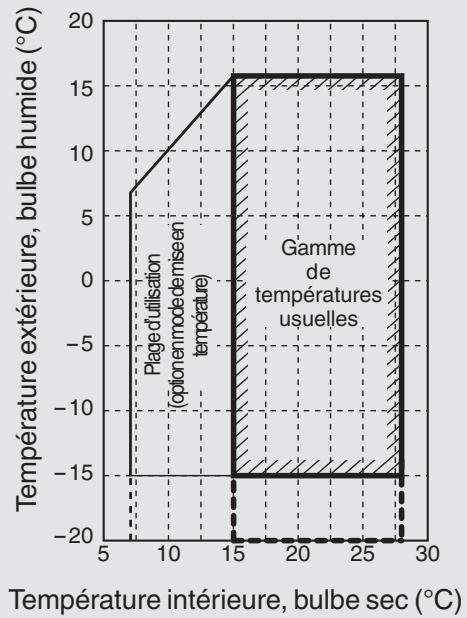

Mode Chaud

6. Caracteristiques nominales

• L'unité peut fonctionner même par des températures inférieures à -20°C. Toutefois, il convient de noter que la garantie ne couvre le fonctionnement que jusqu'à -15°C, dû à l'absence de specifications au-delà de cette température.
• Les chutes de températures inférieures à -15°C, sont susceptibles de réduire la durée de vie du produit.

6

Directives relatives aux liaisons

1. Ecart de longueur/hauteur admissible entre les liaisons frigorifiques

Restrictions du système

Nombre maxi.dunités extérieures combinées		4 units
Puisance maxi. des unités extérieures combinées		48 CV
Nombre maxi. des unités extérieures combinées		48 units
Puisance maxi. des unités intérieures combinées	H2 ≤15	135%
	H2 >15	105%

Remarque 1) Combinaison d'unités extérieures : Unité de tête (1 unité) + unités suivantes (0 à 3 unités). L'unité de tête correspond à l'unité extérieure la plus proche des unités interieures connectées.
Remarque 2) Installer les unités extérieures par ordre de puissance. (Unité de tete ≥ Unité suivante 1≥ Unité suivante 2≥ Unité suivante 3)
Remarque 3) Consulter le tableau de combinaison des unités extérieures.
Remarque 4) Les liaisons reliées aux unités intérieures doivent être perpendiculares à celles reliées aux unités extérieures de tête comme indiqué dans l'ex. 1. Les liaisons reliées aux unités intérieures ne doivent pas être raccordées dans le même sens que l'unité extérieure de tête comme indiqué dans l'ex. 2.

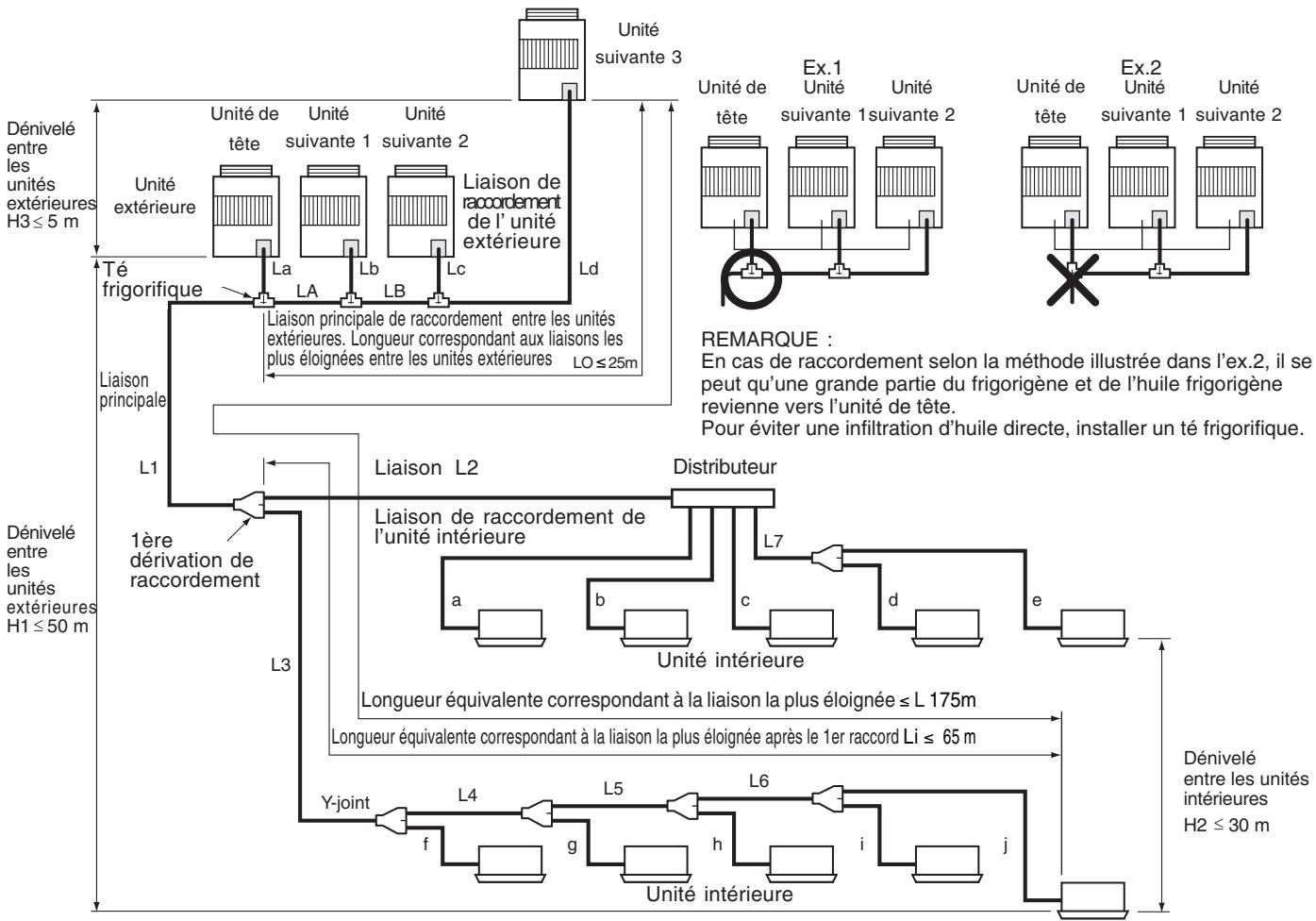

Ecart de longueur/hauteur admissible entre les liaisons frigorifiques

			Valeur admissible	Tronçon de conduite
Longueur des liaisons	Longueur totale des liaisons (conduite de liquide, longueur réelle)		300 m	LA + LB + La + Lb + Lc + Ld + L1 + L2 + L3 + L4 + L5 + L6 + L7 + a + b + c + d + e + f + g + h + i + j
	Longueur L de la liaison la plus éloignée (*)	Longueur réelle	150 m	LA + LB + Ld + L1 + L3 + L4 + L5 + L6 + j
		Longueur équivalente	175 m
	Longueur équivalente de la liaison la plus éloignée du 1er raccord Li (*)		65 m	L3 + L4 + L5 + L6 + j
	Longueur équivalente de la liaison la plus éloignée entre les unités extérieures LO (*)		25 m	LA + LB + Ld, (LA + Lb, LA + LB + Lc)
	Longueur équivalente maxi. des liaisons principales (***)		85 m	L1
	Longueur équivalente maxi. des liaisons reliées à l'unité extérieure		10 m	Ld, (La, Lb, Lc)
	Longueur réelle maxi. des liaisons reliées à l'unité intérieure		30 m	a, b, c, d, e, f, g, h, i, j
Dénivélé	Dénivélé entre les unités intérieure et extérieure H1	Unité extérieure supérieure	50 m	—
		Unité extérieure inférieure	40 m (**)	—
	Dénivélé entre les unités intérieures H2		30 m	—
	Dénivélé entre les unités extérieures H3		5 m	—

* (D) correspond à l'unité extérieur la plus éloignée du 1er racord et ( j ) à l'unité interieure la plus éloignée du 1er raccord.
** Si l'écart de hauteur (H2) entre les unités interieures dépasse 3 m, régler en dessous de 30 m.
*** Si la puissance maximale des unités extérieures combinées est supérieure ou égale à 46 CV, la longueur maximaléquivalenteest restreinte à 70~m

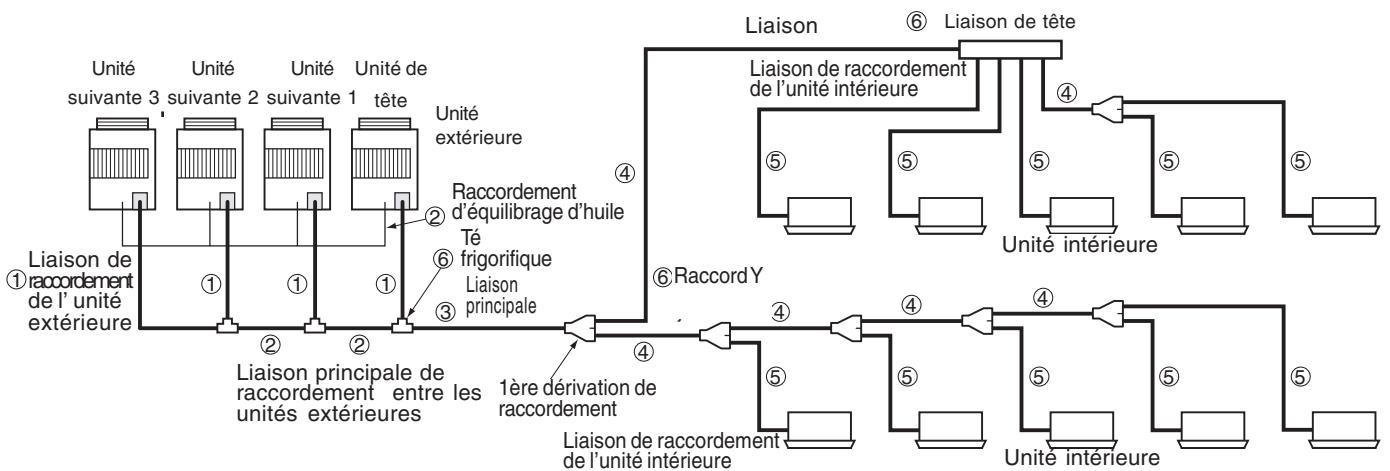

2. Sélection d'une liaison frigorifique

① Calibre des liaisons reliant l'unité extérieur (tableau 1)

Appellation		MMY-		Côté gaz	Côté liquide
MAP0501T8	MAP0501HT8	MAP0501HT7		Ø 15.9	Ø 9.5
MAP0601T8	MAP0601HT8	MAP0601HT7		Ø 19.1	Ø 9.5
MAP0801T8	MAP0801HT8	MAP0801HT7		Ø 22.2	Ø 12.7
MAP1001T8	MAP1001HT8	MAP1001HT7		Ø 22.2	Ø 12.7
MAP1201T8	MAP1201HT8	MAP1201HT7		Ø 28.6	Ø 12.7

② Calibre des liaisons entre les unités extérieures (tableau 2)

Code puissance totale des unités extérieures en aval	Côté gaz	Côté liquide	Racordement d'équilibrage d'huile
de 14 à moins de 22	Ø28.6	Ø15.9	Ø9.5
de 22 à moins de 26	Ø34.9	Ø15.9
de 26 à moins de 36	Ø34.9	Ø19.1
36 ou plus	Ø41.3	Ø22.2

③ Calibre des liaisons principales (tableau 3)

Code puissance totale de toutes les unités extérieures	Côté gaz	Côté liquide
Inférieure à 6	Ø15.9	Ø9.5
de 6 à moins de 8	Ø19.1	Ø9.5
de 8 à moins de 12	Ø22.2	Ø12.7
de 12 à moins de 14	Ø28.6	Ø12.7
de 14 à moins de 22	Ø28.6	Ø15.9
de 22 à moins de 26	Ø34.9	Ø15.9
de 26 à moins de 36	Ø34.9	Ø19.1
de 36 à moins de 46	Ø41.3	Ø22.2
46 ou plus	Ø41.3 *5	Ø22.2

Déterminer l'épaissur de la liaison principale en fonction de la puissance des unités extérieures.

④ Calibre des liaisons entre les raccords (tableau 4)

Code puissance totale des unités intérieures en aval *1	Côté gaz	Côté liquide
Inférieure ou égale à 2,8	Ø 12.7	Ø 9.5
de 2,8 à moins de 6,4	Ø 15.9	Ø 9.5
de 6,4 à moins de 12,2	Ø 22.2	Ø 12.7
de 12,2 à moins de 20,2	Ø 28.6	Ø 15.9
de 20,2 à moins de 25,2	Ø 34.9	Ø 15.9
de 25,2 à moins de 35,2	Ø 34.9	Ø 19.1
35,2 ou plus	Ø 41.3	Ø 22.2

Si le code puissance totale des unités intérieures dépasse celui des unités extérieures, sélectionner le code puissance des unités extérieures.

⑤ Liaisons reliées à l'unité interieure (tableau 5)

Plage de puissance		Côté gaz	Côté liquide
007 à 012	Longueur de 15m ou inférieure	Ø 9.5	Ø 6.4
	Longueur supérieur à 15m	Ø12.7	Ø 6.4
015 à 018		Ø12.7	Ø 6.4
024 à 056	..	Ø15.9	Ø 9.5
072 à 096	..	Ø22.2	Ø12.7

⑥ Sélection des raccords (tableau 6)

	Code puissance totale de l'unité interieure		Appellation
Raccord Y*2	Inférieure à 6,4		RBM-BY53E
	de 6,4 à moins de 14,2		RBM-BY103E
	de 14,2 à moins de 25,2		RBM-BY203E
	25,2 ou plus		RBM-BY303E
*Distributeur3*6	Systèmes 4raccords	Inférieure à 14,2	RBM-HY1043E
		de 14,2 à moins de 25,2	RBM-HY2043E
	Systèmes 8raccords	Inférieure à 14,2	RBM-HY1083E
		de 14,2 à moins de 25,2	RBM-HY2083E
Té frigorifique(pour connecter l'unitéextérieure)	Jeu de 3 types de tés frigorifiques comme suit:La quantité requise est déterminée et combinée sur les lieux d'implantation.Raccordement d'équilibrage d'huile(écart correspondant Ø 9,52) 1Conduite du côte liquide(écart correspondant Ø 9,5 to Ø 22,1) 1Conduite côte gaz(écart correspondant / 15,9 to Ø 41,3) 1		RBM-BT13E

⑦ Epaisseur minimale pour une utilisation du R410A (tableau 7)

Souple	Semi-rigideourigide	DE(pouces)	DE (mm)	Epaisseur minimum (mm)
OK	OK	1/4"	6.35	0.80
OK	OK	3/8"	9.52	0.80
OK	OK	1/2"	12.70	0.80
OK	OK	5/8"	15.88	1.00
NG*4	OK	3/4"	19.05	1.00
NG*4	OK	7/8"	22.20	1.00
NG*4	OK	1.1/8"	28.58	1.00
NG*4	OK	1.3/8"	34.92	1.10
NG*4	OK	1.5/8"	41.28	1.25

1 Le code est déterminé en fonction de la plage de puissance.
2 Pour utiliser un raccordY sur un 1er branchement, Sélectionner le modèle en fonction du code puissance de l'unité extérieure.
3 Sur une dérivation en série en aval du distributeur, le code puissance totale des unités intérieures ne doit pas dépasser 6.0.
4 Si le calibre de la liaison est supérieur ou égal à 19,0, utiliser un matériel adequat comme détaillé dans le manuel d'installation.
5 La longueur équivalente maximum de la liaison principale doit être de 70 m.
6 Lorsque le premier branchement correspond à une unité de tête avec un code puissance totale des unités extérieures raccordées de 12 à 26, utiliser le modèle RBM-HY2043E (4 raccords) ou RBM-HY2083E (8 raccords) quels que soient les codes puissance totale des unités interieures en aval.

3. Charge de frigorigène additionnelle

Après mise au vide du système, remplacer la pompe à vide par une bouteille de frigorigène et faire l'appoint avec une charge de frigorigène additionnelle.

Calcul de la charge de frigorigène additionnelle requise

Le frigorigène est present dans le système à sa sortie d'usine

		5 CV	6 CV	8 CV	10 CV	12 CV
Charge de frigorigung d'usine	Modèle pompé à chaleur	8.5kg	8.5kg	12.5kg	12.5kg	12.5kg
	Froid seul	8.0kg	8.0kg	11.0kg	11.0kg	11.0kg

Lorsque le système est charge en usine, la charge de frigorigène requise pour le replissage des liaisons sur les lieux de l'installation n'est pas comprise. Calculer le volume nécessaire complémentaire et faire l'appoint.

(Calcul)

La charge de frigorigène additionnelle est calculée à partir du calibre de la conduite de liquide sur place et de sa longueur réelle.

Volume de frigorigène additionnelle charge sur place =

Longueur réelle de la conduite de liquide x Charge de frigorigène + Compensation pour CV du système (tableau 2) additionnelle/m (tableau 1)

Example : Charge additionnelle R (kg) = (L1 x 0,025 kg/m) + (L2 x 0,055 kg/m) + (L3 x 0,105 kg/m) + (3,0 kg)

L1: Longueur réelle totale de conduite de liquide : dia. 6,4 (m)
L2: Longueur réelle totale de conduite de liquide : dia. 9,5 (m)
L3: Longueur réelle totale de conduite de liquide : dia. 12,7 (m)

Tableau 7-1

Dia. de la conduite côte liquide	Ø6.4	Ø9.5	Ø12.7	Ø15.9	Ø19.0	Ø22.2
Charge de frigorigène additionnelle/ m	0.025kg	0.055kg	0.105kg	0.160kg	0.250kg	0.350kg

Tableau 7-2

Puisance combinée(en chevaux)	Combinaison d'unités extérieures(en chevaux)				Compensation pour CV du système(kg)
5	5				0.0
6	6				0.0
8	8				1.5
10	10				2.5
12	12				3.5
14	8	6			0.0
16	8	8			0.0
18	10	8			0.0
20	10	10			3.0
22	12	10			5.0
	8	8	6		0.0
24	12	12			7.0
	8	8	8		-4.0
26	10	8	8		-4.0

Puisance combinée(en chevaux)	Combinaison d'unités extérieures(en chevaux)				Compensation pour CV du système (kg)
28	10	10	8		-2.0
30	10	10	10		0.0
32	12	10	10		1.0
	8	8	8	8	-6.0
34	12	12	10		3.0
	10	8	8	8	-6.0
36	12	12	12		4.0
	10	10	8	8	-6.0
38	10	10	10	8	-6.0
40	10	10	10	10	-5.0
42	12	10	10	10	-4.0
44	12	12	10	10	-2.0
46	12	12	12	10	0.0
48	12	12	12	12	2.0

7

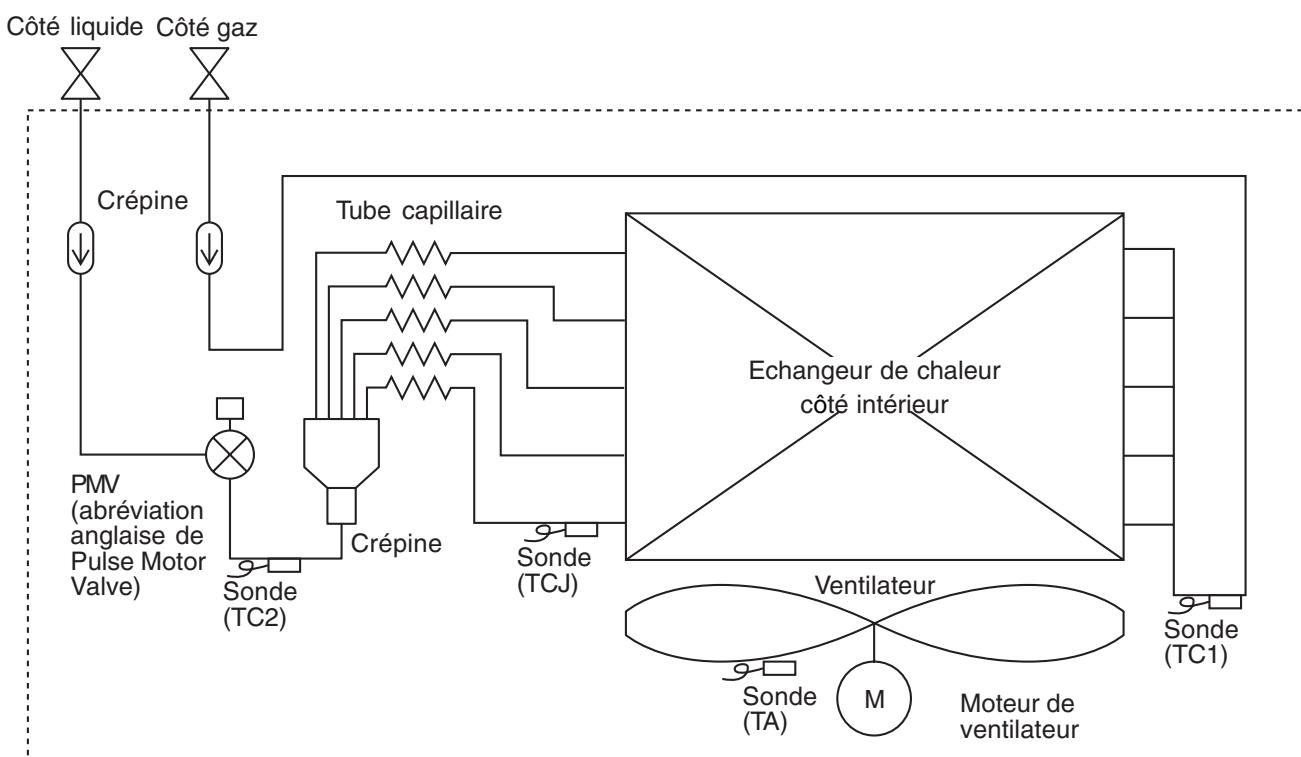

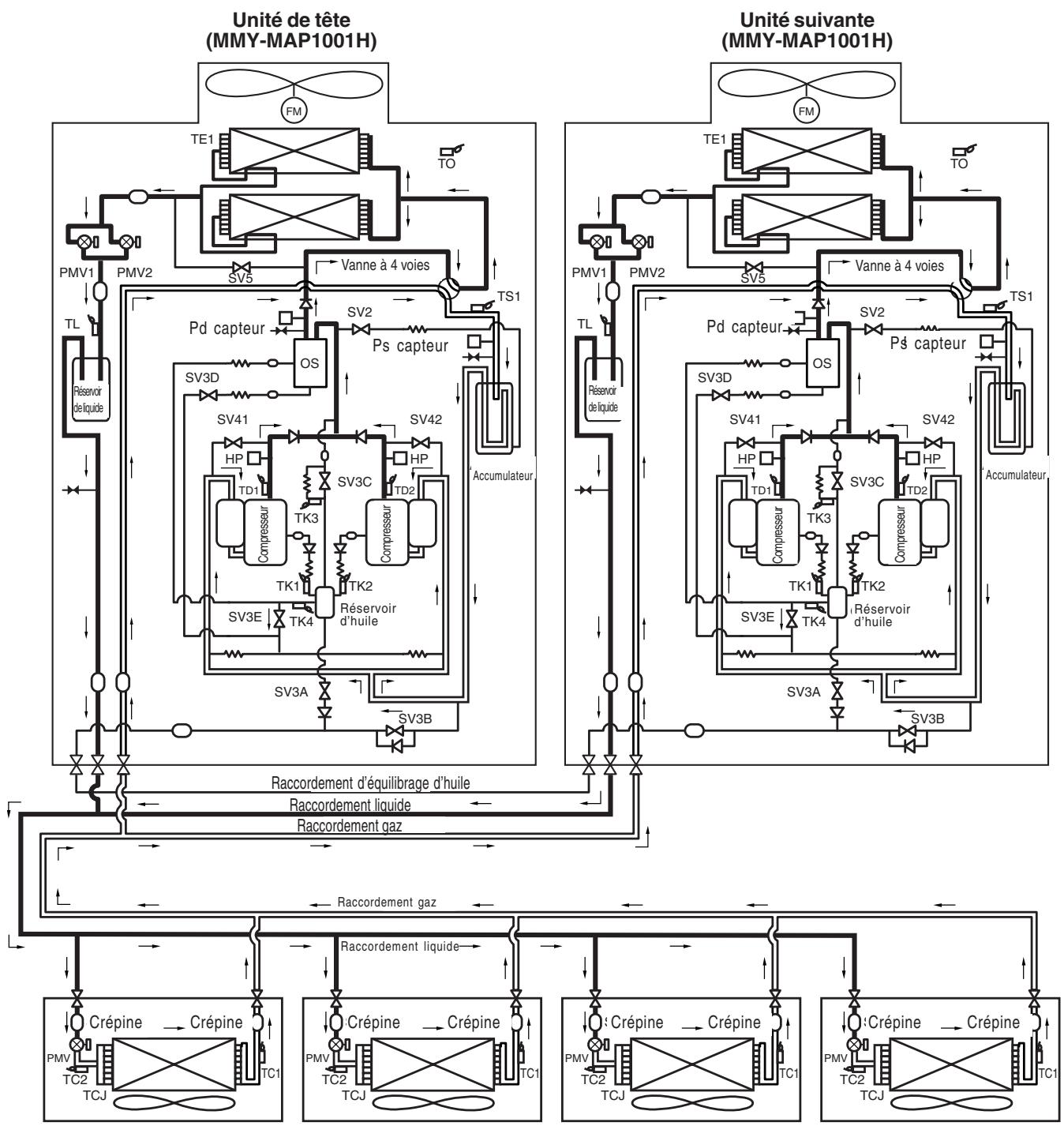

Diagramme du cycle frigorifique

7 Diagramme du cycle frigorifique

1. Inverter (5, 6, 8, 10, 12 CV)

Appellation:MMY-MAP0501HT,MAP0601HT,MAP0801HT,MAP1001HT,MAP1201HT

2. Description des pieces fonctionnelles

Nom de la pièce		Fonction
Electrovanne	1.SV3A	(connecteur CN324 : rouge)1) Récupération de l'huile dans le réservoir, système à l'arrêt.2) Alimentation en huile du réservoir, système à l'arrêt.
	2.SV3B	(connecteur CN313 : bleu)1) Renvoi de l'huile dans la conduite d'équilibrage vers le compresseur.
	3.SV3C	(connecteur CN314 : noir)1) Pressurisation de l'huile stockée dans le réservoir, système en service.
	4.SV3D	(connecteur CN323 : blanc)1) Stockage de l'huile dans le séparateur d'huile, système à l'arrêt et approvisionnement en huile, lorsque le système fonctionne.
	5.SV3E	(connecteur CN323 : blanc)1) Activée lorsque le système fonctionne ; répartition de l'huile entre les compresseurs.
	6.SV2	(dispositif de dérivation des gaz chauds) (connecteur CN312 : blanc)1) Fonction de décharge basse pression2) Fonction de décharge haute pression3) Répartition des gaz à l'arrêt
	7.SV4(n)	(active la soupape de compensation du compresseur) (connecteur CN311 : bleu)1) Activation de la fonction de répartition des gaz2) Fonction de décharge haute pression3) Fonction de décharge basse pression
	8.SV2	(connecteur CN310 : blanc) (mode Chaud seul)1) Fonction de prévention des phénomènes de supression en mode Chaud
Vanne 4-voies		(connecteur CN317 : bleu)1) Echange thermique froid/chaud2) Annule le dégivrage
PMV	PMV1,2	(connecteur CN300, 301 : blanc)1) Fonction de commande de la surchauffe en mode Chaud2) Fonction d'arrêt de la conduite de liquide pendant l'arrêt de l'unité suivante3) Fonction de réglage de la surfusion en mode Froid
Séparateur d'huile		1) Fonction de prévention contre la chute râpe du niveau d'huile (permét de réduire le débi d'huile dans le circuit de réfrigeration)2) Fonction de réserve du tropiein d'huile
Sonde de temp.	1.TD1TD2	(TD1: connecteur, CN502 : blanc, TD2: connecteur, CN503 : rose)1) Dispositif de protection contre la temp. de condensation du compresseur. Utilisée pour les opérations de vidange
	2.TS1	(connecteur CN504 : blanc)1) Contrôle la surchauffe en mode Chaud
	3.TE1	(connecteur CN505 : vert)1) Contrôle le dégivrage en mode Chaud2) Contrôle la vitesse du ventilateur extérieur en mode Chaud
	4.TK1, TK2,TK3, TK4	(connecteur TK1 CN514 : noir ; connecteur TK2 CN515 : vert, connecteur TK3 CN516 : rouge ; connecteur TK4 CN523 : jaune)1) Mesure le niveau d'huile du compresseur
	5.TL	(connecteur CN521 : blanc)1) Mesure la surfusion en mode Froid
	6.TO	(connecteur CN507 : jaune)1) Mesure la température extérieure
Pressostat	1.Pressostathaute pression	(connecteur CN501 : rouge)1) Mesure les phénomènes de supression et contrôle la puissance du compresseur2) Mesure les phénomènes de supression en mode Froid et commande le ventilateur dans les opérations de refroidissement à faible température
	2.Pressostatbasse pression	(connecteur CN500 : blanc)1) Décèle les basses pressions en mode Froid et commande la puissance du compresseur2) Décèle les basses pressions en mode Chaud et permet de contrôler les phénomène de surchauffe
Résistance	Résistance decarter de compresseur	(connecteur CN316 de compresseur n°1 : blanc, connecteur CN315 de compresseur n°2 : bleu)1) Empêche l'accumulation de liquide dans le compresseur
	Résistance decarter d'accumulateur	(connecteur CN321 : rouge)1) Empêche l'accumulation de liquide dans l'accumulateur
Conduite d'équilibrage d'huile		1) Répartition de l'huile dans chacune des unités intérieures

3. Unité interieure

(REMARQUE) Les climatiseurs MMU-AP0071YH à AP0121YH ne sont pas équipés d'une sonde TC2.

Nom de la pièce		Fonction
PMV	(Pulse Motor Valve)	Connecteur CN082 (6P) : bleu) 1) Contrôle la surchauffe en mode Froid 2) Contrôle la surfusion en mode Chaud 3) Récupère l'huile pour compresseur frigorifique en mode Froid 4) Récupère l'huile pour compresseur frigorifique en mode Chaud
Sonde de temp.	1.TA	Connecteur CN104 (2P) : jaune) 1) Mesure la température d'évaporation des unités intérieures
	2.TC1	Connecteur CN100 (3P) : marron) 1) Contrôle la surchauffe de la PMV en mode Froid
	3.TC2	Connecteur CN101 (2P) : noir) 1) Contrôle la surfusion de la PMV en mode Chaud
	4.TCJ	Connecteur CN102 (2P) : rouge) 1) Contrôle la surchauffe de la PMV en mode Froid 2) MMU-AP0071 à AP0121YH exclusivement] Contrôle la surfusion de la PMV en mode Chaud

DIAGRAMME DES LIAISONS FRIGORIFIQUES COMBINEES

1. Fonctionnement normal (mode FROID/mode DEGIVRAGE)

Unité interieure

Gaz à haute pression ou fluide frigorifique condensé

Gaz frigorifique obtenu par évaporation (gazasse pression)

REMARQUE

L'unité extérieur reliée à des unités intérieures/extérieures par des cables d'interconnexion est appelée « unité de tête »; les autres unités sont appelées « unités suivantes »

2. Fonctionnement normal (mode CHAUD)

Unité interieure

Gaz à haute pression ou fluide frigorifique condensé

Gaz frigorifique obtenu par évaporation (gazasse pression)

REMARQUE

L'unité extérieur reliée à des unités interieures/extérieures par des cables d'interconnexion est appelée

« unité de tête »; les autres unités sont appelées « unités suivantes »

3. Fonctionnement de secours

(Refroidissement en cas de défaillance de l'unité extérieur de tête)

Unité interieure

Gaz à haute pression ou fluide frigorifique condensé

Gaz frigorifique obtenu par évaporation (gazasse pression)

REMARQUE

L'unité extérieur reliée à des unités intérieures/extérieures par des cables d'interconnexion est appelée « unité de tête »; les autres unités sont appelées « unités suivantes »

4. Fonctionnement d'urgence

(Chauffage en cas de défaillance de l'unité extérieur de tête)

Unité interieure

Gaz à haute pression ou fluide frigorifique condensé

Gaz frigorifique obtenu par évaporation (gazasse pression)

REMARQUE

L'unité extérieur reliée à des unités intérieures/extérieures par des cables d'interconnexion est appelée « unité de tête »; les autres unités sont appelées « unités suivantes »

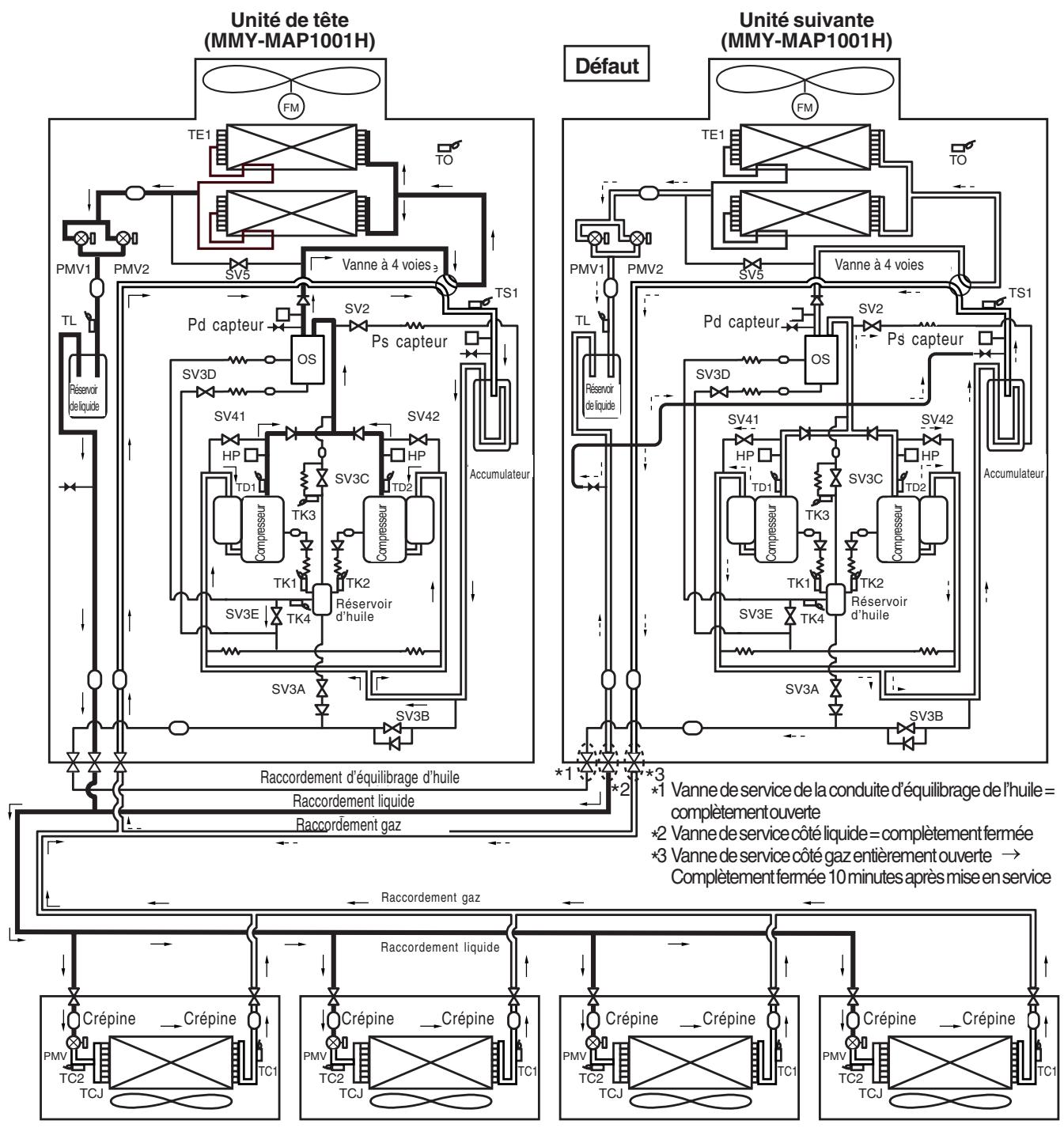

5. Récupération du réfrigérant dans l'unité extérieure défaillente (en cas de défaillance de l'unité suivante)

Unité interieure

Gaz à haute pression ou fluide frigorifique condensé

Gaz frigorifique obtenu par évaporation (gazasse pression)

REMARQUE

L'unité extérieur reliée à des unités intérieures/extérieures par des cables d'interconnexion est appelée « unité de tête »; les autres unités sont appelées « unités suivantes »

8

Tableau des puissances sensibles

Tableau des puissances sensibles

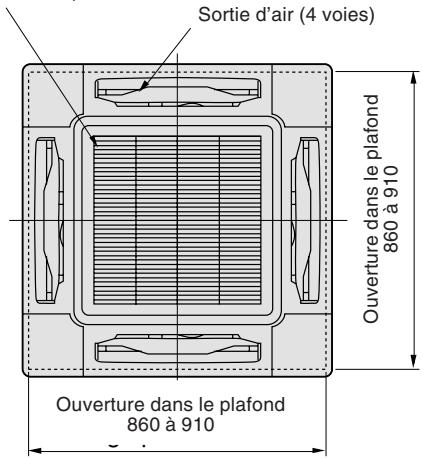

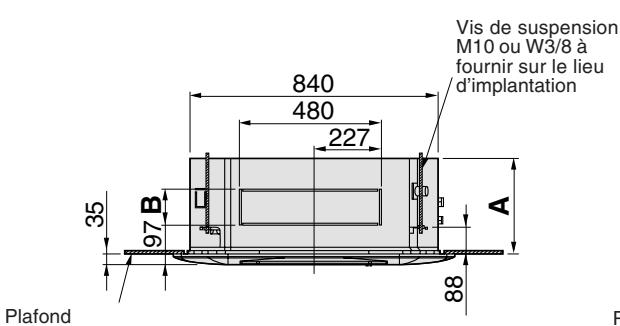

Cassette 4-voies (MMU-AP****H)
TC: Puisance totale kW] SHC: Puisance sensible [kW]

Dimen-sions de l'unité	Température de l'air extérieur°CDB	Temp. de l'air interieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
009	10.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	12.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	14.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	16.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	18.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	20.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	21.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	23.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	25.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	27.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	29.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	31.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	33.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	35.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	37.0	2.2	1.8	2.5	1.9	2.6	2.0	2.7	2.0	2.8	2.0	3.0	2.0	3.1	2.0
	39.0	2.2	1.8	2.4	1.9	2.6	2.0	2.6	2.0	2.7	2.0	2.9	2.0	3.0	1.9
012	10.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	12.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	14.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	16.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	18.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	20.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	21.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	23.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	25.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	27.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	29.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	31.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	33.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	35.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	37.0	2.9	2.2	3.2	2.4	3.4	2.5	3.5	2.5	3.6	2.5	3.8	2.5	4.0	2.4
	39.0	2.8	2.2	3.1	2.3	3.3	2.5	3.4	2.4	3.5	2.4	3.7	2.4	3.9	2.4
015	10.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	12.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	14.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	16.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	18.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	20.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	21.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	23.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	25.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	27.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	29.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	31.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	33.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	35.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	37.0	3.6	2.7	4.0	2.9	4.2	3.1	4.4	3.1	4.5	3.1	4.7	3.1	5.0	3.0
	39.0	3.5	2.7	3.8	2.8	4.1	3.0	4.2	3.0	4.4	3.0	4.6	3.0	4.8	2.9
	10.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	12.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	14.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	16.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	18.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	20.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	21.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	23.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	25.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	27.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	29.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	31.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	33.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	35.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	37.0	4.5	3.4	4.9	3.7	5.3	3.9	5.4	3.9	5.6	3.9	5.9	3.8	6.2	3.7
	39.0	4.3	3.3	4.8	3.6	5.1	3.8	5.3	3.8	5.4	3.8	5.7	3.7	6.0	3.6

Cassette 4-voies (MMU-AP****H)
TC: Puissance totale kW] SHC: Puissance sensible [kW]

Dimen-sions de l'unité	température de l'air extérieur°CDB	Temp. de l'air interieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
024	10.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	12.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	14.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	16.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	18.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	20.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	21.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	23.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	25.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	27.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	29.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	31.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	33.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	35.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	37.0	5.6	4.2	6.2	4.5	6.7	4.8	6.9	4.7	7.1	4.7	7.5	4.7	7.8	4.6
	39.0	5.5	4.1	6.1	4.4	6.5	4.6	6.7	4.6	6.9	4.6	7.3	4.6	7.6	4.5
027	10.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	12.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	14.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	16.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	18.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	20.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	21.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	23.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	25.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	27.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	29.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	31.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	33.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	35.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	37.0	6.4	4.7	7.0	5.0	7.5	5.3	7.7	5.3	8.0	5.3	8.4	5.3	8.8	5.2
	39.0	6.2	4.6	6.8	4.9	7.3	5.2	7.5	5.2	7.8	5.2	8.2	5.1	8.6	5.0
030	10.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	12.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	14.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	16.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	18.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	20.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	21.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	23.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	25.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	27.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	29.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	31.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	33.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	35.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	37.0	7.2	5.3	7.9	5.7	8.5	6.0	8.7	6.0	9.0	6.0	9.5	5.9	9.9	5.8
	39.0	7.0	5.2	7.7	5.5	8.2	5.9	8.5	5.8	8.7	5.8	9.2	5.8	9.7	5.6
036	10.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	12.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	14.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	16.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	18.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	20.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	21.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	23.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	25.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	27.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	29.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	31.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	33.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	35.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	37.0	8.9	6.6	9.8	7.0	10.5	7.5	10.8	7.5	11.2	7.5	11.8	7.4	12.4	7.2
	39.0	8.7	6.4	9.6	6.8	10.2	7.3	10.5	7.2	10.9	7.2	11.5	7.2	12.0	7.0

Cassette 4-voies (MMU-AP***H)
TC: Puissance totale kW] SHC: Puissance sensible [kW]

Dimen-sions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air interieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
048	10.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	12.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	14.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	16.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	18.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	20.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	21.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	23.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	25.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	27.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	29.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	31.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	33.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	35.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	37.0	11.1	8.4	12.3	9.0	13.1	9.5	13.6	9.5	14.0	9.5	14.8	9.4	15.4	9.2
	39.0	10.8	8.2	12.0	8.7	12.8	9.2	13.2	9.2	13.6	9.2	14.4	9.1	15.0	8.9
056	10.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	12.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	14.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	16.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	18.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	20.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	21.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	23.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	25.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	27.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	29.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	31.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	33.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	35.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	37.0	12.7	9.4	14.1	10.1	15.0	10.7	15.5	10.6	16.0	10.6	16.9	10.5	17.7	10.3
	39.0	12.4	9.2	13.7	9.8	14.6	10.4	15.1	10.4	15.5	10.4	16.4	10.3	17.2	10.0

Cassette 2-voies (MMU-AP***WH)
TC: Puissance totale kW] SHC: Puissance sensible [kW]

Dimen-sions de l'unité	Température de l'air extérieur°CDB	Temp. de l'air interieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	12.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	14.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	16.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	18.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	20.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	21.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	23.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	25.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	27.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	29.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	31.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	33.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	35.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	37.0	1.7	1.5	1.9	1.6	2.1	1.7	2.1	1.6	2.2	1.6	2.3	1.6	2.4	1.6
	39.0	1.7	1.4	1.9	1.5	2.0	1.6	2.1	1.6	2.1	1.6	2.3	1.6	2.4	1.5
009	10.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	12.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	14.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	16.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	18.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	20.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	21.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	23.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	25.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	27.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	29.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	31.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	33.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	35.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	37.0	2.2	1.7	2.5	1.8	2.6	1.9	2.7	1.9	2.8	1.9	3.0	1.9	3.1	1.9
	39.0	2.2	1.7	2.4	1.8	2.6	1.9	2.6	1.9	2.7	1.9	2.9	1.9	3.0	1.8
012	10.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	12.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	14.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	16.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	18.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	20.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	21.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	23.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	25.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	27.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	29.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	31.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	33.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	35.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	37.0	2.9	2.0	3.2	2.1	3.4	2.2	3.5	2.2	3.6	2.2	3.8	2.2	4.0	2.2
	39.0	2.8	1.9	3.1	2.0	3.3	2.2	3.4	2.2	3.5	2.2	3.7	2.1	3.9	2.1
	10.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	12.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	14.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	16.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	18.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	20.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	21.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	23.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	25.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	27.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	29.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	31.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	33.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	35.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	37.0	3.6	2.6	4.0	2.8	4.2	3.0	4.4	3.0	4.5	3.0	4.7	2.9	5.0	2.9
	39.0	3.5	2.5	3.8	2.7	4.1	2.9	4.2	2.9	4.4	2.9	4.6	2.8	4.8	2.8

Performance à charge partielle

Performance à charge partielle

MMY-MAP0501* (système 5 CV, 14 kW)

Mode froid

		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	13.0	3.86	3.16	2.54	2.02	1.59	1.24	1.03	0.88
35°C	14.0	3.65	2.98	2.40	1.90	1.49	1.16	0.96	0.82
30°C	14.0	3.02	2.48	2.00	1.60	1.27	1.00	0.84	0.73
25°C	14.0	2.71	2.22	1.80	1.45	1.15	0.92	0.78	0.68
20°C	14.0	2.52	2.07	1.68	1.35	1.08	0.87	0.74	0.65
15°C	14.0	2.34	1.93	1.57	1.26	1.01	0.82	0.70	0.61

Conditions de température de l'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Modèle Chaudi		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance calorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	16.0	3.35	2.80	2.32	1.90	1.53	1.23	0.99	0.80
11°C	16.0	3.61	3.01	2.48	2.01	1.61	1.28	1.01	0.81
7°C	16.0	3.84	3.19	2.62	2.12	1.69	1.32	1.03	0.81
1°C	14.9	3.90	3.24	2.65	2.14	1.69	1.32	1.02	0.80
-5°C	12.8	3.63	3.02	2.47	1.99	1.58	1.24	0.96	0.75
-10°C	10.9	3.26	2.72	2.23	1.81	1.44	1.14	0.89	0.71

Conditions de température de l'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-MAP0601* (système 6 CV, 16 kW)

Mode froid

Médecoryl		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	14.9	4.91	4.01	3.23	2.57	2.02	1.58	1.26	1.05
35°C	16.0	4.64	3.79	3.05	2.42	1.90	1.48	1.17	0.97
30°C	16.0	3.84	3.15	2.55	2.03	1.61	1.28	1.03	0.87
25°C	16.0	3.44	2.83	2.29	1.84	1.46	1.17	0.95	0.82
20°C	16.0	3.20	2.63	2.14	1.72	1.37	1.10	0.90	0.78
15°C	16.0	2.97	2.45	1.99	1.61	1.29	1.04	0.86	0.74

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecubus		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance calorifique à 100% unité extérieur (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	18.0	3.97	3.33	2.76	2.25	1.82	1.46	1.17	0.96
11°C	18.0	4.28	3.57	2.94	2.39	1.92	1.52	1.20	0.96
7°C	18.0	4.56	3.79	3.11	2.52	2.00	1.57	1.23	0.97
1°C	16.7	4.64	3.85	3.15	2.54	2.01	1.57	1.22	0.95
-5°C	14.4	4.31	3.58	2.93	2.37	1.88	1.47	1.14	0.89
-10°C	12.2	3.87	3.23	2.65	2.15	1.71	1.35	1.06	0.84

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-MAP0801* (système 8 CV, 22,4 kW)

Mode Froid

Modèle Poids		Consommation électrique du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	20.8	6.00	4.91	3.95	3.14	2.47	1.93	1.54	1.28
35°C	22.4	5.67	4.63	3.73	2.96	2.32	1.81	1.43	1.19
30°C	22.4	4.69	3.85	3.11	2.49	1.97	1.56	1.26	1.07
25°C	22.4	4.20	3.45	2.80	2.25	1.79	1.43	1.16	1.00
20°C	22.4	3.91	3.21	2.61	2.10	1.68	1.35	1.10	0.95
15°C	22.4	3.63	2.99	2.44	1.96	1.57	1.27	1.05	0.91

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecubus		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance calorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	25.0	5.12	4.29	3.55	2.91	2.35	1.89	1.51	1.23
11°C	25.0	5.52	4.61	3.79	3.08	2.47	1.96	1.55	1.24
7°C	25.0	5.88	4.89	4.01	3.24	2.58	2.03	1.58	1.25
1°C	23.3	5.98	4.97	4.06	3.27	2.59	2.02	1.57	1.22
-5°C	20.0	5.55	4.62	3.78	3.05	2.42	1.90	1.47	1.15
-10°C	17.0	5.00	4.16	3.42	2.77	2.21	1.74	1.37	1.08

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-MAP1001*(système 10 CV, 28 kW)

Mode Froid

Modèle du combustor		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	26.0	8.13	6.65	5.35	4.25	3.34	2.62	2.08	1.73
35°C	28.0	7.68	6.27	5.05	4.00	3.14	2.45	1.94	1.61
30°C	28.0	6.36	5.21	4.22	3.37	2.67	2.11	1.71	1.45
25°C	28.0	5.69	4.68	3.79	3.04	2.42	1.93	1.58	1.35
20°C	28.0	5.29	4.35	3.54	2.84	2.27	1.82	1.50	1.29
15°C	28.0	4.92	4.05	3.30	2.66	2.13	1.72	1.42	1.23

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecigne		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance calorifique à 100% unité extérieur (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	31.5	6.94	5.82	4.82	3.94	3.18	2.56	2.05	1.67
11°C	31.5	7.49	6.25	5.14	4.18	3.35	2.65	2.10	1.68
7°C	31.5	7.97	6.63	5.44	4.40	3.50	2.75	2.15	1.69
1°C	29.3	8.10	6.73	5.51	4.44	3.52	2.74	2.12	1.66
-5°C	25.2	7.53	6.26	5.13	4.13	3.28	2.57	2.00	1.56
-10°C	21.4	6.77	5.64	4.63	3.75	2.99	2.36	1.85	1.47

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-MAP1201* (système 12 CV, 33,5 kW)

Mode Froid

Modèle Poids		Consommation électrique du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	31.2	12.61	9.39	7.47	5.82	4.44	3.32	2.48	1.92
35°C	33.5	11.92	8.87	7.05	5.49	4.18	3.12	2.33	1.79
30°C	33.5	9.87	7.33	5.85	4.57	3.51	2.65	2.01	1.58
25°C	33.5	8.84	6.56	5.24	4.11	3.17	2.41	1.85	1.47
20°C	33.5	8.22	6.10	4.88	3.83	2.96	2.26	1.74	1.40
15°C	33.5	7.64	5.66	4.54	3.57	2.76	2.12	1.64	1.33

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecubus		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance calorifique à 100% unité extérieur (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	37.5	8.88	7.53	6.26	5.14	4.06	3.15	2.42	1.87
11°C	37.5	9.57	8.12	6.73	5.50	4.31	3.31	2.51	1.90
7°C	37.5	10.19	8.66	7.16	5.82	4.54	3.46	2.59	1.93
1°C	34.9	10.36	8.81	7.27	5.90	4.58	3.48	2.58	1.91
-5°C	30.0	9.63	8.18	6.76	5.49	4.27	3.25	2.42	1.79
-10°C	25.5	8.66	7.35	6.08	4.96	3.87	2.96	2.23	1.67

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP1601* (système 16 CV, 45kW)

Mode Froid

Modèle du combustor		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	41.9	12.91	10.01	8.11	6.48	5.13	4.06	3.27	2.76
35°C	45.0	12.20	9.46	7.66	6.11	4.83	3.82	3.07	2.58
30°C	45.0	10.10	7.90	6.43	5.17	4.14	3.32	2.72	2.34
25°C	45.0	9.04	7.11	5.80	4.69	3.78	3.05	2.53	2.20
20°C	45.0	8.41	6.63	5.42	4.40	3.55	2.89	2.41	2.10
15°C	45.0	7.82	6.19	5.07	4.13	3.35	2.73	2.29	2.02

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecigne		Consommation électric du compresseur + ventilateur de l'unité extérieure (kW)
Unité extérieur bulbe sec (°C)	Puisance calorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	50.0	10.70	8.80	7.33	6.03	4.92	3.99	3.25	2.69
11°C	50.0	11.53	9.44	7.81	6.38	5.16	4.14	3.31	2.69
7°C	50.0	12.28	10.00	8.25	6.71	5.38	4.28	3.39	2.71
1°C	46.5	12.49	10.15	8.35	6.77	5.41	4.27	3.36	2.66
-5°C	40.0	11.60	9.45	7.78	6.32	5.06	4.01	3.17	2.53
-10°C	34.0	10.43	8.54	7.06	5.76	4.64	3.70	2.95	2.39

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP2001* (système 20 CV, 56 kW)

Mode Froid

Modèle P100		Consommation électrique du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	52.1	17.11	13.49	10.91	8.70	6.88	5.43	4.36	3.67
35°C	56.0	16.17	12.75	10.30	8.21	6.48	5.10	4.09	3.43
30°C	56.0	13.38	10.62	8.63	6.93	5.53	4.42	3.61	3.09
25°C	56.0	11.99	9.56	7.79	6.28	5.04	4.07	3.35	2.90
20°C	56.0	10.82	8.66	7.08	5.74	4.63	3.76	3.13	2.73
15°C	56.0	10.06	8.08	6.62	5.37	4.35	3.55	2.97	2.61

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecubus		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance calorifique à 100% unité extérieur (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	63.0	14.34	11.86	9.85	8.10	6.59	5.33	4.32	3.56
11°C	63.0	15.46	12.71	10.51	8.57	6.91	5.53	4.41	3.57
7°C	63.0	16.46	13.48	11.10	9.01	7.22	5.72	4.51	3.60
1°C	58.6	16.74	13.68	11.24	9.09	7.25	5.71	4.47	3.53
-5°C	50.4	15.55	12.74	10.47	8.49	6.79	5.36	4.21	3.35
-10°C	42.8	13.98	11.50	9.49	7.72	6.21	4.94	3.93	3.16

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP2601* (système 26 CV, 73 kW)

Mode Froid

Modèle P100		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	67.9	21.47	16.76	13.56	10.83	8.57	6.78	5.45	4.60
35°C	73.0	20.29	15.84	12.81	10.22	8.07	6.37	5.11	4.29
30°C	73.0	16.79	13.21	10.74	8.64	6.90	5.53	4.52	3.88
25°C	73.0	15.04	11.88	9.70	7.83	6.30	5.09	4.20	3.65
20°C	73.0	13.98	11.08	9.06	7.34	5.93	4.81	4.00	3.49
15°C	73.0	13.00	10.34	8.47	6.88	5.58	4.55	3.81	3.34

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecigne		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance calorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	81.5	17.87	14.73	12.25	10.08	8.21	6.66	5.41	4.47
11°C	81.5	19.26	15.79	13.06	10.67	8.62	6.90	5.52	4.48
7°C	81.5	20.51	16.75	13.80	11.21	8.99	7.14	5.64	4.52
1°C	75.8	20.86	16.99	13.97	11.31	9.03	7.12	5.59	4.43
-5°C	65.2	19.37	15.82	13.02	10.57	8.46	6.69	5.27	4.20
-10°C	55.4	17.42	14.29	11.80	9.62	7.74	6.18	4.92	3.96

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP3001* (système 30 CV, 84 kW)

Mode Froid

Modèle Poids		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	78.1	25.67	20.24	16.36	13.06	10.32	8.15	6.54	5.50
35°C	84.0	24.26	19.12	15.45	12.31	9.72	7.65	6.13	5.14
30°C	84.0	20.08	15.94	12.95	10.40	8.30	6.64	5.42	4.64
25°C	84.0	17.98	14.33	11.68	9.43	7.57	6.10	5.03	4.35
20°C	84.0	16.72	13.36	10.91	8.83	7.12	5.77	4.79	4.17
15°C	84.0	15.55	12.46	10.20	8.27	6.69	5.45	4.55	3.99

Conditions de température d'air interieur : bulbe sec 27,0^ /bulbe humide 19,0^

Mode Chaud

Médecubus		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance calorifique à 100% unité extérieur (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	95.0	21.63	17.78	14.78	12.14	9.88	8.00	6.48	5.34
11°C	95.0	23.31	19.07	15.76	12.86	10.37	8.29	6.62	5.36
7°C	95.0	24.82	20.22	16.65	13.52	10.83	8.58	6.77	5.40
1°C	88.4	25.24	20.52	16.85	13.64	10.88	8.56	6.70	5.30
-5°C	76.0	23.45	19.10	15.71	12.73	10.18	8.04	6.32	5.02
-10°C	64.6	21.09	17.25	14.23	11.59	9.31	7.41	5.89	4.73

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP3411* (système 34 CV, 96 kW)

Mode Froid

Modèle du combustor		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	89.3	35.00	25.73	20.59	16.18	12.51	9.56	7.35	5.87
35°C	96.0	33.08	24.32	19.45	15.28	11.79	9.00	6.90	5.48
30°C	96.0	27.38	20.18	16.21	12.81	9.98	7.72	6.03	4.91
25°C	96.0	24.52	18.10	14.58	11.56	9.06	7.06	5.57	4.59
20°C	96.0	22.80	16.85	13.59	10.80	8.49	6.65	5.28	4.38
15°C	96.0	21.20	15.68	12.67	10.10	7.96	6.26	5.00	4.18

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecigne		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance calorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	108.0	25.74	21.20	17.66	14.54	11.63	9.19	7.23	5.75
11°C	108.0	27.74	22.82	18.94	15.50	12.29	9.61	7.44	5.81
7°C	108.0	29.54	24.28	20.08	16.37	12.90	10.00	7.66	5.89
1°C	100.4	30.04	24.68	20.38	16.56	13.01	10.03	7.62	5.80
-5°C	86.4	27.90	22.95	18.97	15.44	12.15	9.39	7.17	5.48
-10°C	73.4	25.10	20.68	17.13	13.99	11.07	8.61	6.64	5.14

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP4001* (système 40 CV, 112 kW)

Mode Froid

Modèle Poids		Consommation électrique du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance frigorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
40°C	104.2	34.22	26.98	21.82	17.41	13.76	10.86	8.72	7.34
35°C	112.0	32.34	25.49	20.60	16.42	12.95	10.20	8.17	6.85
30°C	112.0	26.77	21.25	17.26	13.87	11.06	8.85	7.22	6.19
25°C	112.0	23.97	19.11	15.58	12.57	10.09	8.13	6.71	5.81
20°C	112.0	22.29	17.82	14.55	11.78	9.49	7.69	6.38	5.56
15°C	112.0	20.72	16.61	13.60	11.03	8.92	7.27	6.07	5.32

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Médecubus		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieur bulbe sec (°C)	Puisance calorifique à 100% unité extérieur (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	126.5	28.80	23.71	19.70	16.19	13.18	10.66	8.64	7.12
11°C	126.5	31.04	25.42	21.01	17.15	13.83	11.05	8.83	7.15
7°C	126.5	33.05	26.96	22.20	18.02	14.44	11.44	9.03	7.20
1°C	117.6	33.61	27.36	22.47	18.19	14.50	11.42	8.94	7.06
-5°C	101.2	31.22	25.47	20.95	16.98	13.57	10.72	8.43	6.69
-10°C	86.0	28.08	23.00	18.98	15.45	12.42	9.89	7.85	6.31

Conditions de température d'air interieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP4801* (système 48 CV, 135 kW)

Mode Froid

Modèle		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unitéextérieurebulbe sec(°C)	Puisancefrigorifique à100% unitéextérieure(kW)	Puisance100%	Puisance90%	Puisance80%	Puisance70%	Puisance60%	Puisance50%	Puisance40%	Puisance30%
40°C	125.6	52.55	37.96	30.27	23.67	18.14	13.70	10.34	8.06
35°C	135.0	49.67	35.89	28.61	22.35	17.11	12.90	9.71	7.54
30°C	135.0	41.11	29.74	23.79	18.69	14.43	11.02	8.45	6.72
25°C	135.0	36.82	26.65	21.37	16.84	13.07	10.05	7.78	6.27
20°C	135.0	34.23	24.79	19.90	15.72	12.24	9.45	7.37	5.98
15°C	135.0	31.83	23.06	18.54	14.68	11.46	8.89	6.97	5.70

Conditions de température d'air interieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Modeu Chaudi		Consommation électric du compresseur + ventilateur de l'unité extérieur (kW)
Unité extérieure bulbe sec (°C)	Puisance calorifique à 100% unité extérieure (kW)	Puisance 100%	Puisance 90%	Puisance 80%	Puisance 70%	Puisance 60%	Puisance 50%	Puisance 40%	Puisance 30%
15°C	150.0	36.42	30.54	25.48	20.98	16.66	13.05	10.14	7.93
11°C	150.0	39.26	32.93	27.37	22.42	17.67	13.68	10.47	8.04
7°C	150.0	41.80	35.07	29.06	23.72	18.59	14.28	10.81	8.17
1°C	139.5	42.50	35.68	29.51	24.04	18.76	14.34	10.77	8.06
-5°C	120.0	39.49	33.17	27.46	22.39	17.51	13.42	10.12	7.61
-10°C	102.0	35.51	29.85	24.77	20.26	15.92	12.29	9.36	7.13

Conditions de température d'air interieur : bulbe sec 20,0°C

10

Directives relatives au câblage

CONCEPTION DU CABLAGE

1. Généralités

(1) Le câblage doit être réalisé conformément aux exigences de la Compagnie d'électricité locale.
(2) Pour éviter les bruits, il est recommendé d'utiliser pour le câblage de commande qui reliè les unités intérieures, extérieures et celles-ci entre elles, un cable blindé à deux âmes. Cette précaution est recommendée pour éviter les évientuels problèmes de bruit.
(3) Veiller à bien équiper la source d'alimentation des unités interieures d'un disjoncteur de fuite à la terre.
(4) Brancher individuellement chacune des unités extérieures à une source d'alimentation électrique en veillant à bien utiliser un disjoncteur de fuite à la terre et un sectionneur.
(5) Ne jamais relier l'alimentation secteur 220-240V aux borniers (U1, U2, U3, U4, U5, U6) destinés aux cable de commande (au risque de cause des problèmes.)
(6) Les câbles de commande et les liaisons frigorifiques doivent suivre le même trace.
(7) Disposer les câbles de sorte que les câbles d'alimentation électriques n'entrent pas en contact avec les parties à haute température des conduites au risque de faire fondre l'isolement des câbles et de provoquer un accident.
(8) Ne pasmettre l'unité interieure sous tension tant que les liaisons frigorifiques n'ont pas ete vidangees.

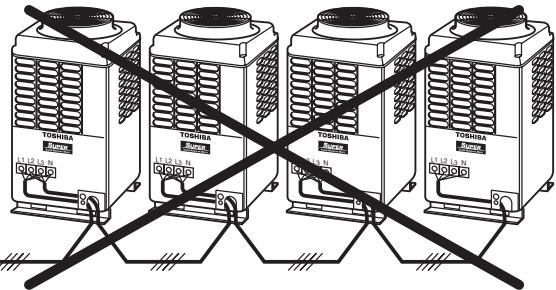

2. Alimentation électrique des unités extérieures

• Sélectionner le cable d'alimentation électrique et le fusible de chaque unité extérieure en fonction des specifications

suivantes : Câble à 5 âmes conforme à la norme 60245 IEC 66

• Relier les unités extérieures par l'intermédiaire du bornier (L1, L2, L3, N).

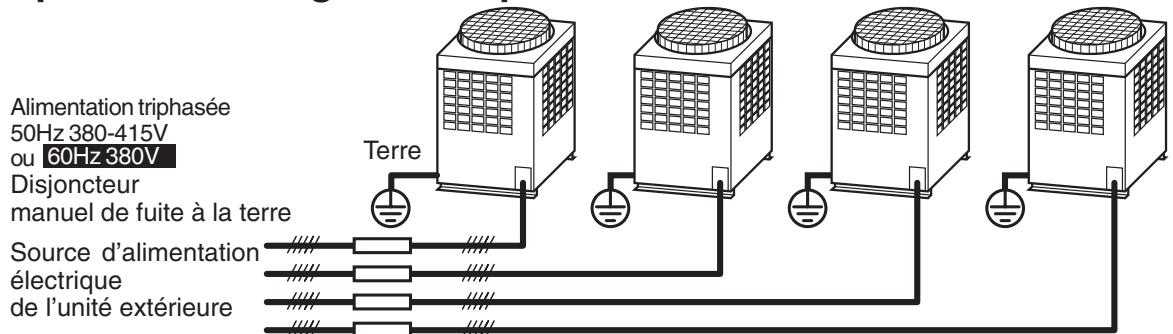

Source d'alimentation

electrique de I'unité

extérieure

triphasee 380V-415,50Hz

380V, 60Hz

3. Conception du câblage électrique

Boitier de sectionneur

Source d'alimentation
electrique
de l'unité interieure

Modèle	Source d'alimentation électrique de l'unité extérieur
MMY-AP···T8, HT8	Alim.triphasée, 380-415V, 50Hz
MMY-AP···HT7	Alim.triphasée, 380V, 60Hz

Puisance des unites et calibres des cables d'alimentation (reference)

Modèle MMY-			Câble d'alimentation
			Calibre des câbles	Ampérage
MAP0501T8	MAP0501HT8	MAP0501HT7	3.5mm² (A WG #12) Max. 26 m	20 A
MAP0601T8	MAP0601HT8	MAP0601HT7	3.5mm² (A WG #12) Max. 26 m	20 A
MAP0801T8	MAP0801HT8	MAP0801HT7	3.5mm² (A WG #10) Max. 20 m	30 A
MAP1001T8	MAP1001HT8	MAP1001HT7	5.5mm² (A WG #10) Max. 28 m	30 A
MAP1201T8	MAP1201HT8	MAP1201HT7	5.5mm² (A WG #10) Max. 27 m	30 A

4. Alimentation électrique des unités intérieures (independante de l'alimentation de l'unité extérieure.)

Élement Modèle	Câble d'alimentation
	Calibre des câbles			Fusible à fournir sur le lieu d'implantation
Tous modèles d'unités intérieures	2.0m² (AWG#14)	Max. 20m	3.5m² (AWG#12)	Max. 50m
				15A

REMARQUE :

La longueur des branchements indiqués dans le tableau représenté la longueur entre le sectionneur et l'unité extérieure. Lorsque les unités interieures sont connectées en parallèle pour l'alimentation, on estime une chute de tension de 2% maximum. Si la longueur du branchement dépasse la longueur indiquée dans le tableau, selectionner un calibre de fil selon les normes de branchement locales.

MISE EN GARDE

(1) Veiller à ce que les tracés des liaisons frigorifiques et des cables de commande reliant les unités interieures aux unités interieures et les unités interieures aux unités extérieures soientsemblables.
(2) Lors de l'installation en parallèle des cables d'alimentation électrique et des cables de commande, prévoir des canalisations différentes ou respecter une distance satisfaisante entre les cables (intensité des cables d'alimentation électrique inférieure ou égale à 10A pour 300 m et inférieure ou égale à 50A pour 500 m).

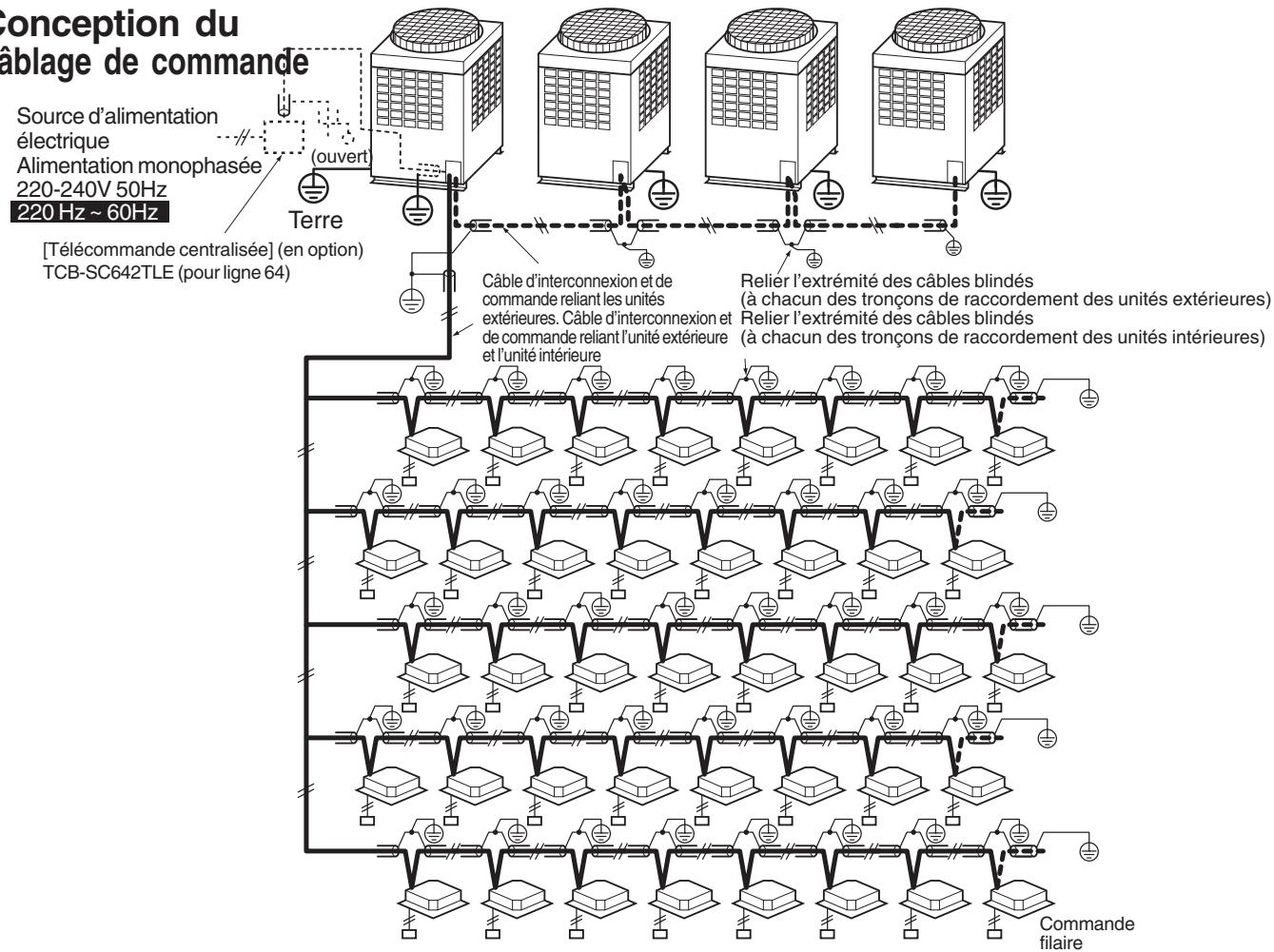

5. Conception du câblage de commande

Caracteristiques techniques, quantite et calibre des cables d'interconnexion et de la commande filaire

Nom	Qtéd	Calibre			Caracteristiques techniques
		jusqu'à 500 m	jusqu'à 1000 m	de 1000 à 2000 m
Câble d'interconnexion (câble de commande et câble de commande centralisée entre unités intérieures, entre une unité intérieure et une unité extérieure et entre une unité extérieure et une unité intérieure)	2 âmes	1,25 mm²		2,0 mm²	Câbles blindé
Câble de commande filaire	2 âmes	De 0,5 à 2,0 mm²	-	-	-

(1) Le cable d'interconnexion et le cable de commande filaire se compose d'un fil de communication à 2 âmes sans polarité. Pour éviter la propagation du bruit, utiliser un cable blindoé à 2 âmes. Connecter les extrémités des cables blindés et la terre (masse) aux unités extérieure et interieure. Pour les cables blindés branchés entre la télécommande centralisée et l'unité extérieure, effectuez seulement une mise à la terre (masse) à une extrémité du cable de la commande centralisée.
(2) Pour la télécommande, utiliser un cable à 2 âmes non polarisé (bornes A, B) Pour effectuer une commande groupée, utiliser un cable à 2 âmes non polarisé (bornes A, B)

6. Schéma de câblage

1. Tous les câbles de commande sont équipés d'un fil à 2 âmes sans polarité.
2. Pour éviter les bruits, il est recommendé d'utiliser pour le câblage de commande qui relié les unités interieures, extérieures et celles-ci entre elles, un cable blindé à deux âmes.

Tableau 1 Câbles de commande reliant les unités interieures et extérieures (L1, L2, L3), Câble de commande centralisée (L4)

Câblage	2-core, non-polarity
Type	Câble blindé
Calibre	1,25 m²: Jusqu'à 100 m
Longueur	2,0 m²: Jusqu'à 2000 m (*1)

REMARQUE (*1): Longueur totale du câble de commande des circuits frigorifiques ( L1 + L2 + L3 + L4 )

Tableau 2 Câbles de commande reliant les unités extérieures (L5)

Câblage	2-core, non-polarity
Type	Câble blindé
Calibre	De 0,25 m² à 2,0 m²
Longueur	Jusqu'à 100 m (L5)

Tableau 3 Câbles de commande filaire (L6, L7)

Câblage	2-core
Calibre	De 0,5 m² à 2,0 m²
Longueur	Jusqu'à 500 m (L6 + L7) Jusqu'à 400 m dans le cas d'une commande groupée. Câble de commande jusqu'à 200 m au total entre les unités interieures (L6)

50Hz

Type	Modèle	Tension nominale(V-Ph-Hz)	Plage de tensions		Moteur de ventilateur		Source d'alimentation électrique
			Mini.	Maxi.	kW	FLA	MCA	MOCP
Cassette 4-voies	MMU-AP 0091 H	230-1-50	198	264	0.060	0.20	0.25	15
	MMU-AP 0121 H	230-1-50	198	264	0.060	0.20	0.25	15
	MMU-AP 0151 H	230-1-50	198	264	0.060	0.22	0.28	15
	MMU-AP 0181 H	230-1-50	198	264	0.060	0.24	0.30	15
	MMU-AP 0241 H	230-1-50	198	264	0.060	0.28	0.35	15
	MMU-AP 0271 H	230-1-50	198	264	0.060	0.28	0.35	15
	MMU-AP 0301 H	230-1-50	198	264	0.060	0.40	0.50	15
	MMU-AP 0361 H	230-1-50	198	264	0.090	0.68	0.85	15
	MMU-AP 0481 H	230-1-50	198	264	0.090	0.93	1.16	15
	MMU-AP 0561 H	230-1-50	198	264	0.090	0.95	1.19	15
Cassette 2-voies	MMU-AP 0071 WH	230-1-50	198	264	0.053	0.36	0.45	15
	MMU-AP 0091 WH	230-1-50	198	264	0.053	0.36	0.45	15
	MMU-AP 0121 WH	230-1-50	198	264	0.053	0.36	0.45	15
	MMU-AP 0151 WH	230-1-50	198	264	0.039	0.37	0.46	15
	MMU-AP 0181 WH	230-1-50	198	264	0.039	0.37	0.46	15
	MMU-AP 0241 WH	230-1-50	198	264	0.053	0.53	0.66	15
	MMU-AP 0271 WH	230-1-50	198	264	0.053	0.53	0.66	15
	MMU-AP 0301 WH	230-1-50	198	264	0.053	0.54	0.68	15
	MMU-AP 0481 WH	220-1-50	198	242	0.092	1.33	1.67	15
Cassette 1-voie	MMU-AP 0071 YH	230-1-50	198	264	0.022	0.28	0.35	15
	MMU-AP 0091 YH	230-1-50	198	264	0.022	0.28	0.35	15
	MMU-AP 0121 YH	230-1-50	198	264	0.022	0.28	0.35	15
	MMU-AP 0151 SH	230-1-50	198	264	0.034	0.55	0.69	15
	MMU-AP 0181 SH	230-1-50	198	264	0.034	0.55	0.69	15
	MMU-AP 0241 SH	230-1-50	198	264	0.034	0.63	0.79	15
Gainable	MMD-AP 0071 BH	230-1-50	198	264	0.120	0.33	0.41	15
	MMD-AP 0091 BH	230-1-50	198	264	0.120	0.33	0.41	15
	MMD-AP 0121 BH	230-1-50	198	264	0.120	0.39	0.49	15
	MMD-AP 0151 BH	230-1-50	198	264	0.120	0.39	0.49	15
	MMD-AP 0181 BH	230-1-50	198	264	0.120	0.50	0.62	15
	MMD-AP 0241 BH	230-1-50	198	264	0.120	0.60	0.75	15
	MMD-AP 0271 BH	230-1-50	198	264	0.120	0.60	0.75	15
	MMD-AP 0301 BH	230-1-50	198	264	0.120	0.70	0.88	15
	MMD-AP 0361 BH	230-1-50	198	264	0.120	0.96	1.20	15
	MMD-AP 0481 BH	230-1-50	198	264	0.120	1.13	1.41	15
	MMD-AP 0561 BH	230-1-50	198	264	0.120	1.13	1.41	15
Gainable haute pression statique	MMD-AP 0181 H	230-1-50	198	264	0.160	0.93	1.16	15
	MMD-AP 0241 H	230-1-50	198	264	0.160	1.55	1.94	15
	MMD-AP 0271 H	230-1-50	198	264	0.160	1.55	1.94	15
	MMD-AP 0361 H	230-1-50	198	264	0.260	1.87	2.34	15
	MMD-AP 0481 H	230-1-50	198	264	0.260	2.12	2.65	15
	MMD-AP 0721 H	230-1-50	198	264	0.370 x 3	6.04	7.55	15
	MMD-AP 0961 H	230-1-50	198	264	0.370 x 3	6.35	7.94	15
Plafonnier	MMC-AP 0151 H	230-1-50	198	264	0.030	0.33	0.41	15
	MMC-AP 0181 H	230-1-50	198	264	0.030	0.37	0.46	15
	MMC-AP 0241 H	230-1-50	198	264	0.040	0.48	0.60	15
	MMC-AP 0271 H	230-1-50	198	264	0.040	0.48	0.60	15
	MMC-AP 0361 H	230-1-50	198	264	0.080	0.90	1.13	15
	MMC-AP 0481 H	230-1-50	198	264	0.080	0.96	1.20	15
Mural	MMK-AP 0071 H	230-1-50	198	264	0.030	0.35	0.44	15
	MMK-AP 0091 H	230-1-50	198	264	0.030	0.35	0.44	15
	MMK-AP 0121 H	230-1-50	198	264	0.030	0.35	0.44	15
	MMK-AP 0151 H	230-1-50	198	264	0.030	0.37	0.46	15
	MMK-AP 0181 H	230-1-50	198	264	0.030	0.37	0.46	15
	MMK-AP 0241 H	230-1-50	198	264	0.030	0.40	0.50	15
Console carrossée	MML-AP 0071 H	230-1-50	198	264	0.045	0.30	0.37	15
	MML-AP 0091 H	230-1-50	198	264	0.045	0.30	0.37	15
	MML-AP 0121 H	230-1-50	198	264	0.045	0.49	0.62	15
	MML-AP 0151 H	230-1-50	198	264	0.045	0.49	0.62	15
	MML-AP 0181 H	230-1-50	198	264	0.070	0.54	0.68	15
	MML-AP 0241 H	230-1-50	198	264	0.070	0.54	0.68	15
Console non-carrossée	MML-AP 0071 BH	230-1-50	198	264	0.019	0.29	0.36	15
	MML-AP 0091 BH	230-1-50	198	264	0.019	0.29	0.36	15
	MML-AP 0121 BH	230-1-50	198	264	0.019	0.29	0.36	15
	MML-AP 0151 BH	230-1-50	198	264	0.070	0.52	0.65	15
	MML-AP 0181 BH	230-1-50	198	264	0.070	0.52	0.65	15
	MML-AP 0241 BH	230-1-50	198	264	0.070	0.53	0.66	15
Armoire	MMF-AP 0151 H	230-1-50	198	264	0.037	0.77	0.96	15
	MMF-AP 0181 H	230-1-50	198	264	0.037	0.77	0.96	15
	MMF-AP 0241 H	230-1-50	198	264	0.063	1.01	1.27	15
	MMF-AP 0271 H	230-1-50	198	264	0.063	1.01	1.27	15
	MMF-AP 0361 H	230-1-50	198	264	0.110	1.48	1.85	15
	MMF-AP 0481 H	230-1-50	198	264	0.160	1.84	2.30	15
	MMF-AP 0561 H	230-1-50	198	264	0.160	1.84	2.30	15

60Hz

Type	Modèle	Tension nominale(V-Ph-Hz)	Plage de tensions		Moteur de ventilateur		Source d'alimentation électric
			Min	Max	kW	FLA	MCA	MOCP
Cassette 4-voies	MMU-AP 0091 H	220-1-60	198	242	0.060	0.21	0.26	15
	MMU-AP 0121 H	220-1-60	198	242	0.060	0.21	0.26	15
	MMU-AP 0151 H	220-1-60	198	242	0.060	0.23	0.29	15
	MMU-AP 0181 H	220-1-60	198	242	0.060	0.25	0.31	15
	MMU-AP 0241 H	220-1-60	198	242	0.060	0.29	0.37	15
	MMU-AP 0271 H	220-1-60	198	242	0.060	0.29	0.37	15
	MMU-AP 0301 H	220-1-60	198	242	0.060	0.42	0.52	15
	MMU-AP 0361 H	220-1-60	198	242	0.090	0.70	0.88	15
	MMU-AP 0481 H	220-1-60	198	242	0.090	0.98	1.22	15
	MMU-AP 0561 H	220-1-60	198	242	0.090	1.00	1.25	15
Cassette 2-voies	MMU-AP 0071 WH	220-1-60	198	242	0.053	0.38	0.47	15
	MMU-AP 0091 WH	220-1-60	198	242	0.053	0.38	0.47	15
	MMU-AP 0121 WH	220-1-60	198	242	0.053	0.38	0.47	15
	MMU-AP 0151 WH	220-1-60	198	242	0.039	0.44	0.55	15
	MMU-AP 0181 WH	220-1-60	198	242	0.039	0.44	0.55	15
	MMU-AP 0241 WH	220-1-60	198	242	0.053	0.61	0.76	15
	MMU-AP 0271 WH	220-1-60	198	242	0.053	0.61	0.76	15
	MMU-AP 0301 WH	220-1-60	198	242	0.053	0.67	0.84	15
Cassette 1-voie	MMU-AP 0071 YH	220-1-60	198	242	0.022	0.30	0.37	15
	MMU-AP 0091 YH	220-1-60	198	242	0.022	0.30	0.37	15
	MMU-AP 0121 YH	220-1-60	198	242	0.022	0.30	0.37	15
	MMU-AP 0151 SH	220-1-60	198	242	0.034	0.62	0.78	15
	MMU-AP 0181 SH	220-1-60	198	242	0.034	0.62	0.78	15
	MMU-AP 0241 SH	220-1-60	198	242	0.034	0.70	0.88	15
Gainable	MMD-AP 0071 BH	220-1-60	198	242	0.120	0.35	0.43	15
	MMD-AP 0091 BH	220-1-60	198	242	0.120	0.35	0.43	15
	MMD-AP 0121 BH	220-1-60	198	242	0.120	0.41	0.51	15
	MMD-AP 0151 BH	220-1-60	198	242	0.120	0.41	0.51	15
	MMD-AP 0181 BH	220-1-60	198	242	0.120	0.52	0.65	15
	MMD-AP 0241 BH	220-1-60	198	242	0.120	0.63	0.78	15
	MMD-AP 0271 BH	220-1-60	198	242	0.120	0.63	0.78	15
	MMD-AP 0301 BH	220-1-60	198	242	0.120	0.73	0.91	15
	MMD-AP 0361 BH	220-1-60	198	242	0.120	1.00	1.25	15
	MMD-AP 0481 BH	220-1-60	198	242	0.120	1.18	1.48	15
	MMD-AP 0561 BH	220-1-60	198	242	0.120	1.18	1.48	15
Gainable haute pression statique	MMD-AP 0181 H	220-1-60	198	242	0.160	1.06	1.32	15
	MMD-AP 0241 H	220-1-60	198	242	0.160	2.07	2.59	15
	MMD-AP 0271 H	220-1-60	198	242	0.160	2.07	2.59	15
	MMD-AP 0361 H	220-1-60	198	242	0.260	2.38	2.98	15
	MMD-AP 0481 H	220-1-60	198	242	0.260	2.60	3.25	15
	MMD-AP 0721 H	220-1-60	198	242	0.370 x 3	8.17	10.2	15
	MMD-AP 0961 H	220-1-60	198	242	0.370 x 3	8.53	10.7	15
Plafonnier	MMC-AP 0151 H	220-1-60	198	242	0.030	0.35	0.43	15
	MMC-AP 0181 H	220-1-60	198	242	0.030	0.39	0.48	15
	MMC-AP 0241 H	220-1-60	198	242	0.040	0.50	0.63	15
	MMC-AP 0271 H	220-1-60	198	242	0.040	0.50	0.63	15
	MMC-AP 0361 H	220-1-60	198	242	0.080	0.94	1.18	15
	MMC-AP 0481 H	220-1-60	198	242	0.080	1.00	1.25	15
Mural	MMK-AP 0071 H	220-1-60	198	242	0.030	0.37	0.46	15
	MMK-AP 0091 H	220-1-60	198	242	0.030	0.37	0.46	15
	MMK-AP 0121 H	220-1-60	198	242	0.030	0.37	0.46	15
	MMK-AP 0151 H	220-1-60	198	242	0.030	0.39	0.48	15
	MMK-AP 0241 H	220-1-60	198	242	0.030	0.39	0.48	15
Console carrossée	MML-AP 0071 H	220-1-60	198	242	0.045	0.29	0.36	15
	MML-AP 0091 H	220-1-60	198	242	0.045	0.29	0.36	15
	MML-AP 0121 H	220-1-60	198	242	0.045	0.51	0.63	15
	MML-AP 0151 H	220-1-60	198	242	0.045	0.51	0.63	15
	MML-AP 0181 H	220-1-60	198	242	0.070	0.61	0.76	15
	MML-AP 0241 H	220-1-60	198	242	0.070	0.61	0.76	15
Console non-carrossée	MML-AP 0071 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0091 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0121 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0151 BH	220-1-60	198	242	0.070	0.53	0.66	15
	MML-AP 0181 BH	220-1-60	198	242	0.070	0.53	0.66	15
	MML-AP 0241 BH	220-1-60	198	242	0.070	0.59	0.73	15
Console non-carrossée	MML-AP 0071 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0091 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0121 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0151 BH	220-1-60	198	242	0.070	0.53	0.66	15
	MML-AP 0241 BH	220-1-60	198	242	0.070	0.59	0.73	15
Armoire	MMF-AP 0151 H	220-1-60	198	242	0.037	0.77	0.96	15
	MMF-AP 0181 H	220-1-60	198	242	0.037	0.77	0.96	15
	MMF-AP 0241 H	220-1-60	198	242	0.063	1.04	1.29	15
	MMF-AP 0271 H	220-1-60	198	242	0.063	1.04	1.29	15
	MMF-AP 0361 H	220-1-60	198	242	0.110	1.58	1.97	15
	MMF-AP 0481 H	220-1-60	198	242	0.160	2.01	2.52	15
	MMF-AP 0561 H	220-1-60	198	242	0.160	2.01	2.52	15

Unité extérieure simple

Pompe à chaleur Modèle MMY-	Mode Froid seul MMY-	Tension nominale (V-Ph-Hz)	Plage de tensions		Compresseur			Mateur de ventilateur		Alimentationélectrique
			Mini.	Maxi.	RLA	LRA		KW	FLA	MCA	MOCP	ICF
MAP0501HT8	MAP0501T8	400-3-50	342	457	4.0 + 4.0			0.60	0.8	16.5	20	—
MAP0601HT8	MAP0601T8	400-3-50	342	457	4.6 + 4.6			0.60	0.8	16.5	20	—
MAP0801HT8	MAP0801T8	400-3-50	342	457	5.2 + 5.2			0.60	1.0	20.0	30	—
MAP1001HT8	MAP1001T8	400-3-50	342	457	6.5 + 6.5			0.60	1.1	22.5	30	—
MAP1201HT8	MAP1201T8	400-3-50	342	457	9.5 + 9.5			0.60	1.1	24.5	30	—

Unités extérieures combinées

Pompe à chaleur Modèle MMY-	Mode Froid seul MMY-	Tension nominale (V-Ph-Hz)	Plage de tensions		Compresseur									Moteur de ventilateur		Source d'alimentation électricne
					Unité n°1		Unité n°2		Unité n°3		Unité n°4
			Mini.	Maxi.	RLA	LRA	RLA	LRA	RLA	LRA	RLA	LRA	kW	FLA	MCA	MOCP	ICF
AP1401HT8	AP1401T8	400-3-50	342	457	5.2 + 5.2	—	4.6 + 4.6	—	—	—	—	—	0.6x 2	1.0 + 0.8	36.5	40	—
AP1601HT8	AP1601T8	400-3-50	342	457	5.2 + 5.2	—	5.2 + 5.2	—	—	—	—	—	0.6x 2	1.0 + 1.0	40.0	50	—
AP1801HT8	AP1801T8	400-3-50	342	457	6.5 + 6.5	—	5.2 + 5.2	—	—	—	—	—	0.6x 2	1.0 + 1.1	42.5	50	—
AP2001HT8	AP2001T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	—	—	—	—	0.6x 2	1.1 + 1.1	45.0	60	—
AP2201HT8	AP2201T8	400-3-50	342	457	5.2 + 5.2	—	5.2 + 5.2	—	4.6 + 4.6	—	—	—	0.6x 3	1.0 + 1.0 + 0.8	56.5	70	—
AP2211HT8	AP2211T8	400-3-50	342	457	9.5 + 9.5	—	6.5 + 6.5	—	—	—	—	—	0.6x 2	1.1 + 1.1	47.0	60	—
AP2401HT8	AP2401T8	400-3-50	342	457	5.2 + 5.2	—	5.2 + 5.2	—	5.2 + 5.2	—	—	—	0.6x 3	1.0 + 1.0 + 1.0	60.0	70	—
AP2411HT8	AP2411T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	—	—	—	—	0.6x 2	1.1 + 1.1	49.0	60	—
AP2601HT8	AP2601T8	400-3-50	342	457	6.5 + 6.5	—	5.2 + 5.2	—	5.2 + 5.2	—	—	—	0.6x 3	1.1 + 1.1 + 1.0	62.5	70	—
AP2801HT8	AP2801T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	5.2 + 5.2	—	—	—	0.6x 3	1.1 + 1.1 + 1.0	65.0	80	—
AP3001HT8	AP3001T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	6.5 + 6.5	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	67.5	80	—
AP3201HT8	AP3201T8	400-3-50	342	457	5.2 + 5.2	—	5.2 + 5.2	—	5.2 + 5.2	—	5.2 + 5.2	—	0.6x 4	1.0 + 1.0 + 1.0 + 1.0	80.0	90	—
AP3211HT8	AP3211T8	400-3-50	342	457	9.5 + 9.5	—	6.5 + 6.5	—	6.5 + 6.5	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	69.5	80	—
AP3401HT8	AP3401T8	400-3-50	342	457	6.5 + 6.5	—	5.2 + 5.2	—	5.2 + 5.2	—	5.2 + 5.2	—	0.6x 4	1.1 + 1.0 + 1.0 + 1.0	82.5	100	—
AP3411HT8	AP3411T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	6.5 + 6.5	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	71.5	80	—
AP3601HT8	AP3601T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	5.2 + 5.2	—	5.2 + 5.2	—	0.6x 4	1.1 + 1.1 + 1.0 + 1.0	85.0	100	—
AP3611HT8	AP3611T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	9.5 + 9.5	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	73.5	90	—
AP3801HT8	AP3801T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 9.5	—	6.5 + 6.5	—	5.2 + 5.2	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.0	87.5	100	—
AP4001HT8	AP4001T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	6.5 + 6.5	—	6.5 + 6.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	90.0	100	—
AP4201HT8	AP4201T8	400-3-50	342	457	9.5 + 9.5	—	6.5 + 6.5	—	6.5 + 6.5	—	6.5 + 6.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	92.0	110	—
AP4401HT8	AP4401T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	6.5 + 6.5	—	6.5 + 6.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	94.0	110	—
AP4601HT8	AP4601T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	9.5 + 9.5	—	6.5 + 6.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	96.0	110	—
AP4801HT8	AP4801T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	9.5 + 9.5	—	9.5 + 9.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	98.0	110	—

MCA: Intensité minimum du circuit
FLA : Intensité à pleine charge)
kW : Puisance nominale de ver

Legende

REMARQUE : La valeur RLA est basée sur les conditions suivantes : Température interieure : 27°C BS/19°C BH Température extérieure : 35°C BS

60Hz

Unité extérieure simple

Pompe à chaleur Modèle MMY-	Tension nominale(V-Ph-Hz)	Plage de tensions		Compresseur			Moteur de ventilateur		Source d'alimentation électrique
		Mini.	Maxi.	RLA	LRA		kW	FLA	MCA	MOCP	ICF
MAP0501HT7	380-3-60	342	418	4.2 + 4.2			0.60	0.8	16.5	20	—
MAP0601HT7	380-3-60	342	418	4.8 + 4.8			0.60	0.8	16.5	20	—
MAP0801HT7	380-3-60	342	418	5.4 + 5.4			0.60	1.0	20.0	30	—
MAP1001HT7	380-3-60	342	418	6.9 + 6.9			0.60	1.1	22.5	30	—
MAP1201HT7	380-3-60	342	418	10.0 + 10.0			0.60	1.1	24.5	30	—

Unités extérieures combinées

Pompe à chaleur Modèle MMY-	Tension nominale(V-Ph-Hz)	Plage de tensions		Compresseur								Mateur de ventilateur		Source d'alimentation électrique
				Unité n°1		Unité n°2		Unité n°3		Unité n°4
		Mini.	Maxi.	RLA	LRA	RLA	LRA	RLA	LRA	RLA	LRA	kW	FLA	MCA	MOCP	ICF
AP1401HT7	380-3-60	342	418	5.4 + 5.4	—	4.8 + 4.8	—	—	—	—	—	0.6x 2	1.0 + 0.8	36.5	40	—
AP1601HT7	380-3-60	342	418	5.4 + 5.2	—	5.4 + 5.4	—	—	—	—	—	0.6x 2	1.0 + 1.0	40.0	50	—
AP1801HT7	380-3-60	342	418	6.9 + 6.9	—	5.4 + 5.4	—	—	—	—	—	0.6x 2	1.0 + 1.1	42.5	50	—
AP2001HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	—	—	—	—	0.6x 2	1.1 + 1.1	45.0	60	—
AP2201HT7	380-3-60	342	418	5.4 + 5.4	—	5.4 + 5.4	—	4.8 + 4.8	—	—	—	0.6x 3	1.0 + 1.0 + 0.8	56.5	70	—
AP2211HT7	380-3-60	342	418	10.0 + 10.0	—	6.9 + 6.9	—	—	—	—	—	0.6x 2	1.1 + 1.1	47.0	60	—
AP2401HT7	380-3-60	342	418	5.4 + 5.4	—	5.4 + 5.4	—	5.4 + 5.4	—	—	—	0.6x 3	1.0 + 1.0 + 1.0	60.0	70	—
AP2411HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	—	—	—	—	0.6x 2	1.1 + 1.1	49.0	60	—
AP2601HT7	380-3-60	342	418	6.9 + 6.9	—	5.4 + 5.4	—	5.4 + 5.4	—	—	—	0.6x 3	1.1 + 1.1 + 1.0	62.5	70	—
AP2801HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	5.4 + 5.4	—	—	—	0.6x 3	1.1 + 1.1 + 1.0	65.0	80	—
AP3001HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	6.9 + 6.9	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	67.5	80	—
AP3201HT7	380-3-60	342	418	5.4 + 5.4	—	5.4 + 5.4	—	5.4 + 5.4	—	5.4 + 5.4	—	0.6x 4	1.0 + 1.0 + 1.0 + 1.0	80.0	90	—
AP3211HT7	380-3-60	342	418	10.0 + 10.0	—	6.9 + 6.9	—	6.9 + 6.9	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	69.5	80	—
AP3401HT7	380-3-60	342	418	6.9 + 6.9	—	5.4 + 5.4	—	5.4 + 5.4	—	5.4 + 5.4	—	0.6x 4	1.1 + 1.0 + 1.0 + 1.0	82.5	100	—
AP3411HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	6.9 + 6.9	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	71.5	80	—
AP3601HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	5.4 + 5.4	—	5.4 + 5.4	—	0.6x 4	1.1 + 1.1 + 1.0 + 1.0	85.0	100	—
AP3611HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	10.0 + 10.0	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	73.5	90	—
AP3801HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 9.9	—	6.9 + 6.9	—	5.4 + 5.4	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.0	87.5	100	—
AP4001HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	6.9 + 6.9	—	6.9 + 6.9	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	90.0	100	—
AP4201HT7	380-3-60	342	418	10.0 + 10.0	—	6.9 + 6.9	—	6.9 + 6.9	—	6.9 + 6.9	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	92.0	110	—
AP4401HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	6.9 + 6.9	—	6.9 + 6.9	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	94.0	110	—
AP4601HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	10.0 + 10.0	—	6.9 + 6.9	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	96.0	110	—
AP4801HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	10.0 + 10.0	—	10.0 + 10.0	—	06x 4	1.1 + 1.1 + 1.1 + 1.1	98.0	110	—

LRA : Intensité du rotor verrouillé
FLA : Intensité à pleine charge
kw : Puissance nominale du ventilateur ( kw )

REMARQUE :

MOCP:Protection maximum conti

Température interieure : 27 °C BS/19 °C BH Température extérieure : 35 °C BS

11

Schemeélectriques

1. Unité interieure

1-1. Cassette 4-voies

Modèle : MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H,

MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H

1-2. Cassette 2-voies

Modèle : MMU-AP0071WH, AP0091WH, AP0121WH, AP0151WH, AP0181WH, MMU-AP0241WH, AP0271WH, AP0301WH, AP0481WH

1-3. Cassette 1-voie (compact)

Modèle : MMU-AP0071YH, AP0091YH, AP0121YH

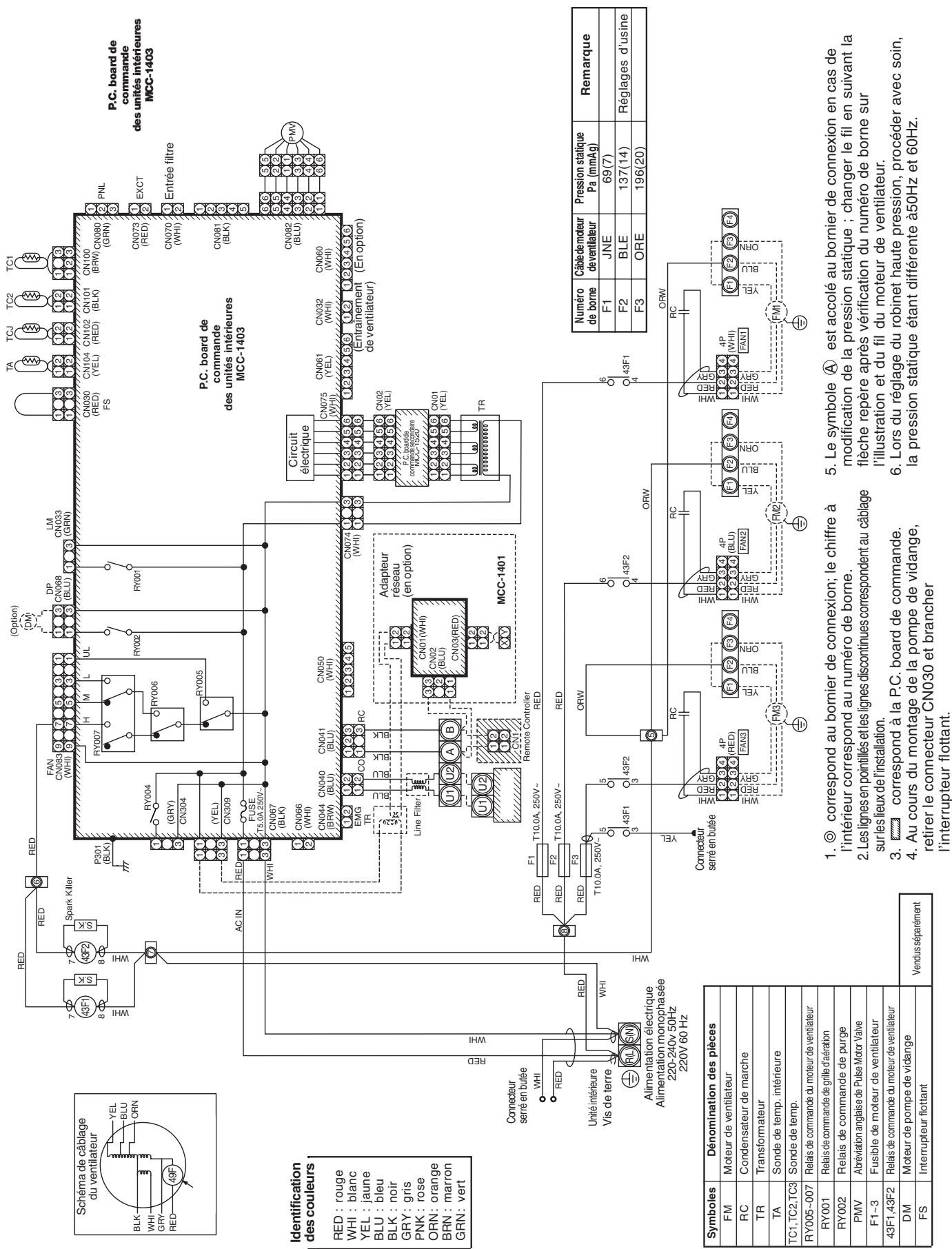

1-4. Gainable standard

Modèle : MMD-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0181BH, AP0241BH MMD-AP0271BH, AP0301BH, AP0361BH, AP0481BH, AP0561BH

GRY RED Interrupteur de protection contre la surchauffe du moteur

1-6. Plafonnier

Modèle : MMC- AP0151H, AP0181H, AP0241H, AP0271H, AP0361H, AP0481H

1. correspond à la P.C. board de commande.

   correspond au bornier de connexion ; le chiffre à
   l'intérieur correspond au numero de la borne.
2. Les lignes en pointillés et les lignes discontinues
   correspondent au câblage sur les lieux de l'installation.

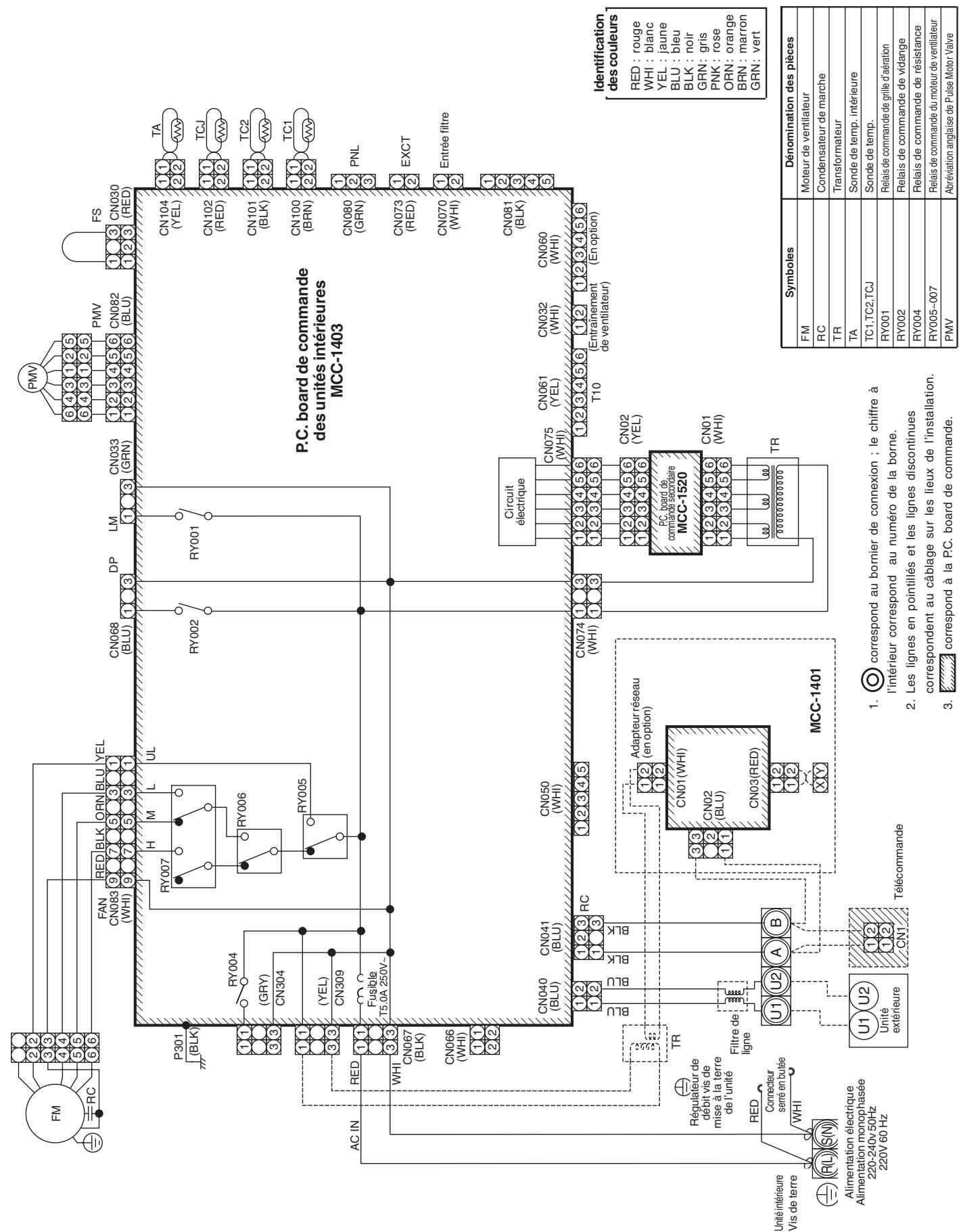

1-7. Mural

Modèle : MMK-AP0071H, AP0091H, AP0121H, AP0151H, AP0181H, AP0241H

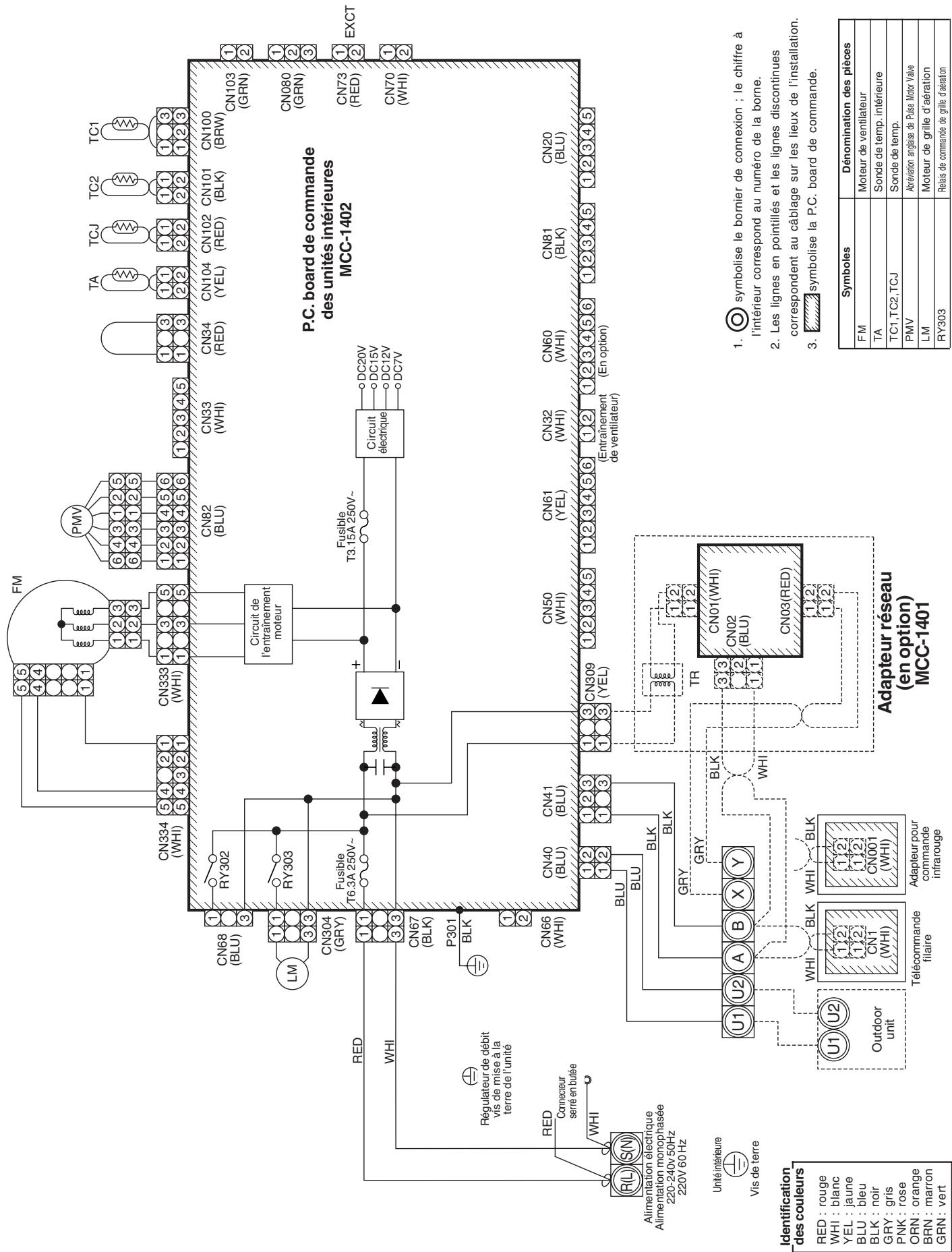

1-9. Console non-carrossée

Modèle : MML-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0181BH, AP0241BH

l'intérieur correspond au numero de la borne.
2. Les lignes en pointillés et les lignes discontinues
correspondent au câblage sur les lieux de l'installation.
3. correspond à la PC. board de commande.

2. Unité extérieure

Modèle : MMY-MAP0501HT*, MAP0601HT*, MAP0801HT*, MAP1001HT*, MAP1201HT*

2. , , □symbolisent les bonners de connecti
aux humeros de bornes.

1. symbolise la P.C. board de commande.

12

Commandes

Présentation des dispositifs de commande

1) BAConT: Protocole de communication des données ANS/ASHRAE 135D/1995 de systeme de gestion d'immeuble. 2 LoWoRrKs, marque depresse de Echelon Corporation

1. Applications d'une télécommande interieure

	Fonction de base	Schéma du système	Modèle
1-1	Commande individuelle [Le climatiseur est commandé individuellement à distance.	Télécommande principale Télécommande infrarouge Unité intérieurePossible jusqu'à une longueur maxi. de 500 m Télé-commandePossible jusqu'à une longueur maxi. de 500 m	• Commande filaire RBC-AMT21E RBC-AMT31E • Commande filaire simplifiée RBC-AS21E2 • Kit de télécommande infra rouge TCB-AX21U(W)-E2 RBC-AX22CE2 TCB-AX21E2
1-2	Commande groupée [Une seule commande groupée peut commander un groupe allant jusqu'à 8 unités intérieures. maximum, fonctionnant sur le même réglage	Maxi. 8 unités intérieures Unité intérieureUnité intérieureUnité intérieureRélécommandePossible jusqu'à une longueur maxi. de 500 m	• Commande filaire RBC-AMT21E RBC-AMT31E • Commande filaire simplifiée RBC-AS21E2
1-3	Commande par deux télécommandes [Le climatiseur est commandé par deux télécommandes situées en deux endroits différents.	Télécommande filaire Télécommande infrarouge Unité intérieure Télé-commande Commande secondaire Possible jusqu'à une longueur maxi. de 500 m Télécommande filaire avec télécommande infrarouge (L'une des deux télécommandes au besoin peut être réglée comme commande secondaire.)	• Commande filaire RBC-AMT21E RBC-AMT31E • Commande filaire simplifiée RBC-AS21E2 • Kit de télécommande infra rouge TCB-AX21U(W)-E2 RBC-AX22CE2 TCB-AX21E2
1-4	Commande par horloge hebdomàtaire [Programmation hebdomàtaire]	Fonction de l'horloge hebdomàtaire Unité intérieure Télé-commande Horloge hebdomàtaire	• Commande filaire RBC-AMT21E RBC-AMT31E + Horloge hebdomàtaire RBC-EXW21E2

2. Applications d'une télécommande centralisée

	Fonction de base	Schéma du système	Modèle
2-1	Gestion de 64 unités	Unité de tête U3, U4 Zone 4 U1, U2 Zone 3 U3, U4 Zone 3 U1, U2 Zone 2 Alimentation Télécommande électrique Telécommande centralisée Alimentation monophasse 220/230/240V Fonctions de la télécommande centralisée Commande individuelle jusqu'à 64 unités intérieures Commande individuelle d'un maximum de 64 unités intérieures réparties en 4 zones (jusqu'à 16 unités dans chaque zone.) Possibilité de relier jusqu'à 16 unités extérieures de tête. Choix entre 4 régles de la commande centralisée pour restreindre le fonctionnement individuel par télécommande. Possibilité de réglage d'une des zones (de 1 à 4). Utilisable avec d'autres dispositifs de commande centralisé (jusqu'à 10 dispositifs de commande centralisé sur un circuit de commande) Deux modes de commande au besoin Mode de commande centralisée et mode de télécommande Réglage simultané de MARCHE/ARRET trois fois par jour, chaque jour de la semaine en combinaison avec une horloge hebdomàtaire.	• Télécommande centralisée TCB-SC642TLE2 • Commande filaire RBC-AMT21E RBC-AMT31E • Commande filaire simplifiée RBC-AS21E2
2-2	Télécommande centralisée + Horloge hebdomàaire [L'programme de fonctionnement hebdomàaire peut être régle en branchant une horloge hebdomàaire à la télécommande centralisée]	U3, U4 Unité extérieur Unité intérieur Telécommande intérieur Alimentation monophasse 220/230/240V Alimentation électric Télécommande centralisée	• Télécommande centralisée TCB-SC642TLE2 Horloge hebdomàaire RBC-EXW21E2 • Télécommande intérieur Commande filaire RBC-AMT21E RBC-AMT31E ou Commande filaire simplifiée RBC-AS21E2
2-3	L'une des deux télécommandes au besoin peut être régée comme commande secondaire sans télécommande interieures	U3, U4 Unité extérieure U1, U2 Télécommande centralisée Alimentation monophasée 220/230/240V La télécommande interieure est également nécessaire en cas de fonctionnement groupé reliant plusieurs unités interieures à une ligne.	• Télécommande centralisée TCB-SC642TLE2 Télécommande interieure • Commande filaire RBC-AMT21E RBC-AMT31E
		Exemple de fonctionnement groupe U3, U4 Unité extérieure U1, U2 Télécommande centralisée Alimentation monophasée 220/230/240V La télécommande interieure est requise Disponible
		Alimentation monophasée 220/230/240V Télécommande centralisée
		Alimentation monophasée 220/230/240V Télécommande centralisée
2-4	Gestion centralisée avec « modèle 1 : 1 »	Alimentation électricale Télécommande centralisée U3, U4 Unité de tête Super MMS U1, U2 Unité intérieure Interfacie de connexion pour le cadre 1:1 Télécommande interieure * Système TOSHIBA Digital Inverter et Super Digital Système Inverter	• Télécommande centralisée TCB-SC642TLE2 TCB-CC163TLE2 • Interfaces de connexion pour « modele 1:1 » TCB-PCNT30TLE2 [RAV-SM560KRT-E, SM800KRT-E : non disponibles] Télécommande interieure • Commande filaire RBC-AMT21E RBC-AMT31E • Commande filaire simplifiée RBC-AS21E2

3. Applications d'une commande en réseau

	Fonction de base	Schéma du système	Modèle
3-1-1	LONWORKS®	LON Centre LON WORKS Telécommande *1 Système TOSHIBA Digital Inverter et Super Digital Système Inverter Le système de climatisation S-MMS doit être relié à un ordinateur de gestion du bâtiment via l'interface LONWORKS.	• Interface LN TCB-IFLN640TLE • Interfaces de connexion pour « modèle 1:1 » TCB-PCNT30TLE2 [RAV-SM560KRT-E, SM800KRT-E : non disponibles] Télécommande intéérieure • Commande filaire RBC-AMT21E RBC-AMT31E ou • Commande filaire simplifiée RBC-AS21E2
3-1-2	BACnet®	BACnet Centre Serveur local TCS-Net Interface relais Telécommande *1 Système TOSHIBA Digital Inverter et Super Digital Système Inverter Le serveur local doit être connecté au réseau BACnet et au système de climatisation S-MMS via l'interface.	• Serveur local BACnet BMS-LSV2E • Interface relais TCS-Net BMS-IFLSV1E • Interfaces de connexion pour « modèle 1:1 » TCB-PCNT30TLE2 [RAV-SM560KRT-E, SM800KRT-E : non disponibles] Télécommande intéérieure • Commande filaire RBC-AMT21E RBC-AMT31E • Commande filaire simplifiée RBC-AS21E2

Système de commande à écran tactile

3-2-1	Schéma du système
	Logiciel de serveur intelligent Connexion Ethernet RS-485 Cable de commande Unités extérieures Télécommande Commande à écran tactile Serveur intelligent Interface relais TCS-Net Cable de commande Unités intérieures Télécommande Contrôle maximum 512 FCU 4 serveurs intelligents maximaum 8 interfaces relais maximum 4 interfaces relais de gestion de l'énergie maximum Interface relais d'impulsion Interfacedesignationde l'énergie Alarmé incendie Entrée clé de portecMARCHE/ARRET Sortie de code d'erreur Interface numérique des reliais de signaux d'entretreet et de sortie Interfacenumerérique des reliais de signaux d'entretreet et de sortie
	Dispositifs	Appellation	Appellation	Caracteristiques techniques
		Commande à écran tactile (en anglsis)	BMS-TP0640ACE	64 FCU maxi. sans calcul de la facture d'électricité
			BMS-TP5120ACE	512 FCU maxi. sans calcul de la facture d'électricité
			BMS-TP0640PWE	64 FCU maxi. avec calcul de la facture d'électricité
			BMS-TP5120PWE	512 FCU maxi. avec calcul de la facture d'électricité
		Serveur intelligent	BMS-LSV2E	Serveur entre système de commande à écran tactile et RS-485
		Logiciel de serveur intelligent	BMS-STCC01E	Installé sur serveur intelligent
		Interface relais TCS-Net	BMS-IFLSV1E	Interface entre serveur intelligent et cable de commande
		Interface relais de gestion de l'énergie	BMS-IFWH3E	Interface de wattmère
		Interface numérique de reliais de signaux d'entretreet et de sortie	BMS-IFDD01E	Interface de signal E/S
	Function	(1) Gestion des climatiseurs	L'état de marche peut être visualisé à partir d'une unité. [Unité] tous les bâtiments, locataires, chaque locataire individuel, chaque zone, chaque climatiseur [Éléments sous surveillance]: Fonctionnement et statut des alarmes, statut des paramètres de chaque climatiseur
		(2) Mise en service des climatiseurs	La commande individuelle de l'unité de tete peut être effectué à partir d'une unité. [Éléments relatifs au fonctionnement]: MARCHE/ARRET, paramètres de fonctionnement (mode opérationnel, débit d'air, positionnement de la grille d'airation, temp. de réglage, paramétrage restreint à distance)
		(3) Programmation	Le fonctionnement des climatiseurs se fait en fonction du programme de configuration et du schéma d'exploitation. La programmation peut être effectué à partir d'une unité. [Schéma de fonct.]: Programmation hebdomadaire, programmation quotidienne spécifique (4 configurations), programmation des jours de mise hors service
		(4) Affichage de la liste des alarmes	Affichage des alarmes actuelles sous forme de liste. Affichage Alarmes, nombre d'unités, horaires
		(5) Affichage de l'enregistrement des alarmes	Affichage de l'histoire des données relatives à l'alarme. Affichage: Alarmes, nombre d'unités, horaires
		(6) Extraction des données du rapport mensuel	Les données du rapport annuel sont rédigés dans « Compact Flash ». Des rapports annuels peuvent être rédigés à partir d'une unité équise du logiciel de réduction de rapports mensuels. [Contenu des rapportssensuels] : Nombre de changements MARCHE/ARRET, durée de fonctionnement, résultats de la gestion de l'énergie
		(7) Extraction des données relatives à la gestion de l'énergie	Les données relatives à la consommation d'électricité sont rédigés dans « Compact Flash ». La gestion de l'énergie peut être effectué à partir d'une unité équise du logiciel de gestion de l'énergie. [Données relatives à la gestion de l'énergie] : Consommation électricque d'après le wattmère

	Fonction de base	Schéma du système	Modèle
3-2-2	Commande centralisée basée sur Windows (en cours de programmation)	Ordinateur sur les lieux d'implantation Serveur Interface relais Télécommande Interface relais de connexion pour « modèle 1:1 » Interface relais de gestion de l'énergie Interface numérique des relatifs de signaux d'entrée et de sortie *1 Système TOSHIBA Digital Inverter et Super Digital Système Inverter

Commande des accessoires reliés aux unités interieures

[1]Boîtier de commande MARCHE/ARRET en extérieur

Appellation	Description	Caracteristique
TCB-IFCB-4E		La mise en marche et l'accret du climatiseur peuvent être commandés par un signal exter le que le climatiseur est en service et l'alarme extérieur armée.
	Application	Fonction
	Fonctionnement Display Télécommande	Gestion Statut MARCHE/ARRET (des unités intérieures) Statut des alarmes (arrêt du système et des unités intérieures) Commande MARCHE/ARRET Le climatiseur peut être mis sur MARCHE/ ARRET par des signaux externes. Les signaux externes de MARCHE/ARRET amorcet les signaux montrés ci-dessus. Absence de tension Signal continu MARCHE/ ARRET

[2]Adapteur réseau

Appellation	Description	Caracteristique
TCB-PCNT20E	Installer la P.C. board en option dans le coffret de branchement de l'unité intéérieur.	● Les unités intéérièures du S-MMS sont commandées par une commande en réseau AI-Network centralisée. Nombre d'unités intéérièures combinables par groupe.
		Branchement des câbles
	Application	Télécommande centralisé Câble sans polarité CN03 1 2 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 3 1 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828 829 830 831 832 833 834 835 836 837 838 839 840 841 842 843 844 845 846 847 848 849 850 851 852 853 854 855 856 857 858 859 860 861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880 881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899

[3]Interface de connexion pour "modèle 1:1"

Appellation	Description	Caracteristicques
TCB-PCNT30TLE2	Installer la P.C. board en option dans le coffret de branchement de l'unité intéérieure.	Adaptateur de "modèle 1:1" pour réseau Super modular multi Modèle 1:1 : Système Super digital Inverter Système Digital Inverter
		Branchement des câbles
	Application	Dispositifs de commande MARCHÉ/ ARRET Dispositifs de commande centralisée Unité intéérieure Unité intéérieure P.C. board de commande des unités intéèures P.C. board de commande des unités intéèures Tâcommande
	TCB-CC163TLE2 Télécommande centralisée TCB-SC642TLE2 Câble de commande pour S-MMS	Schéma de câblage de la P.C. board pour unités intéérieures
	Interface de connexion pour méthode 1:1 Unités intéérieures Système Digital Inverter Système Super digital Inverter Unité extérieure	CN50 (WHI) P.C. board de commande de l'unité intéérieure CN50 (WHI) Adapteur 1 1 RED 1 1 2 2 2 3 3 3 3 3 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 8

Commande de I'unité intérieure par P.C. board en option

Appellation	Description	Fonction
TCB-PCDM2E	Dimensions : 71 x 85	[1] Contrôle des pics de puissance • Caracteristique La puissance maximale supérieure de l'unité extérieur est restreinte sur la base des signaux des pics de puissance enregistrés en provenance de l'extérieur. • Fonction Deux types de commandes peuvent être sélectionnés en réglant le SW07 sur la P.C. board de l'interface de l'unité extérieur de tête. TCB-PCDM2E Alimentation locale ON COM OFF COM SW1 SW2
	Application
	*Monter la P.C. board en option dans l'Inverter de l'unité extérieur de tête.	Entrée		SW07-1
		SW01	SW02	ARRET
		MARCHE	ARRET	0% (arrêt)
		ARRET	MARCHE	100% (normal)
		[Entrée et endue] SW07-2 MARCHE
		SW01	SW02	ARRET
		ARRET	ARRET	100% (normal)
		MARCHE	ARRET	jusqu'à 80%
		ARRET	MARCHE	jusqu'à 60%
		MARCHE	MARCHE	0% (arrêt)
		Vérifier que les contacts des bornes sont convenablement fixés. • Ne pas visser simultanément les bornes SW1 et SW2.

Appel- lation	Description	Fonction
TCB-PCMO2E	Dimensions : 55,5 x 60	[2] Commande du ventilateur par chute de neige ● Caracteristiques Le ventilateur extérieur est commandé par un signal de chute de neige provenant de l'extérieur. ● Fonction TCB-PCMO2E COM Cooling Alimentation locale SMC : Entrée en mode Froid (contact)
	Application
		Borne	Signal d'entrée
		SMC	MARCHE ARRET
			MARCHE ARRET
			Fonctionnement régulier
		Cette commande est activée suite à l'augmentation ou à la diminution d'un signal d'entrée. (Pour que la commande soit activée, le signal d'augmentation ou de diminution doit durer un minimum de 100m/s).
		[3] Commande principale de MARCHE/ARRET externe ● Caracteristiques L'unité extérieur permet demettre en marche ou d'arrêté le système. ● Fonction TCB-PCMO2E COM Cooling Heating Alimentation locale SMC : Signal d'entrée de mise en marche du système SMH : Signal d'entrée d'arrêt du système
	*Monter la P.C. board en option dans l'Inverter de l'unité extérieure de tête.	Borne	Signal d'entrée
		SMC	MARCHE ARRET
		SMH	MARCHE ARRET
		Vérifier que les contacts des bornes sont convenably fixés. La commande est activée suite à l'augmentation ou à la diminution d'un signal d'entrée. (Pour que la commande soit activée, le signal d'augmentation ou de diminution doit durer un minimum de 100m/s).
TCB-PCM02E	Dimensions: 55,5 x 60	[4] Fonctionnement nocturne (discret) ● Caracteristicques Le niveau sonore peut être diminué en réduisant la vitesse du compresseur et du ventilateur. ● Fonction TCB-PCM02E Alimentation locale COM Cooling SMC
	Application	Borne	Signal d'entrée
		SMC	MARCHE ARRET MARCHE ARRET La commande est activée suite à l'augmentation ou à la diminution d'un signal d'entrée. (Pour que la commande soit activée, le signal d'augmentation ou de diminution doit durer un minimum de 100 m/s).
	*Monter la P.C. board en option dans l'Inverter de l'unité extérieure de tête.	[5] Commande du mode de fonctionnement ● Caracteristicques Cette commande permet de restreindre le mode de fonctionnement sélectionné. ● Fonction TCB-PCM01E Alimentation locale COM Cooling Heating SMC : Contact d'entrée de mode Froid SMH : Contact d'entrée de mode Chaud
		SMC	SMH
		MARCHE	ARRET
		ARRET	MARCHE
		Vérifier que les contacts des bornes sont convenablement fixés.

Télécomande

Commande filaire

RBC-AMT31E

RBC-AMT21E

Commande filaire simplifiée

RBC-AS21E/RBC-AS21E2

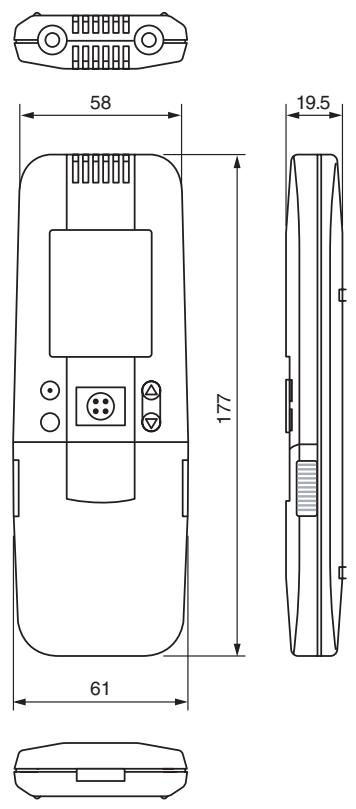

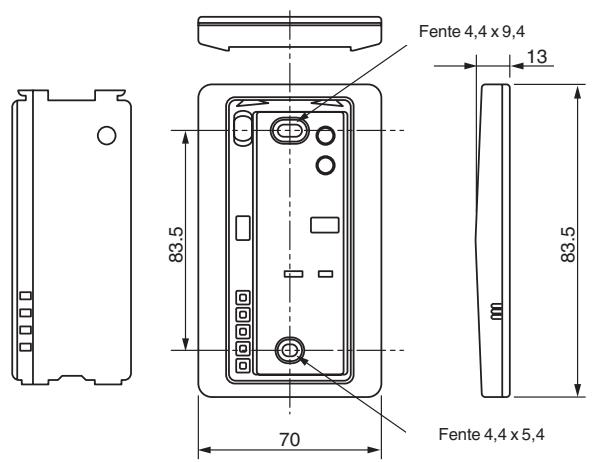

- Télécommande infrarouge

- Télécommande infrarouge

RBC-AX22CE/RBC-AX22CE2

- Télécommande infrarouge

TCB-AX21E/TCB-AX21E2

- Horloge hebdomadaire

RBC-EXW21E/RBC-EXW21E2

- Capterur infrarouge

TCB-TC21LE/TCB-TC21LE2

- Télecommande centralisée

TCB-SC642TLE/TCB-SC642TLE2

Commande MARCHE-ARRET

TCB-CC163TLE2
Vue Z (derrière)

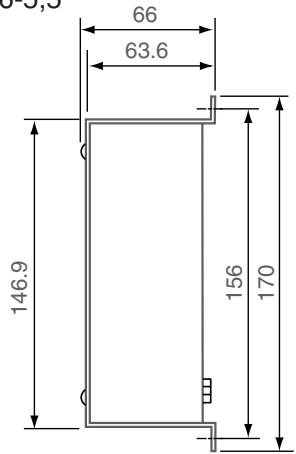

- Interface relais TCS-Net

BMS-IFLSV1E

Trou de montage dia. 6-5,5

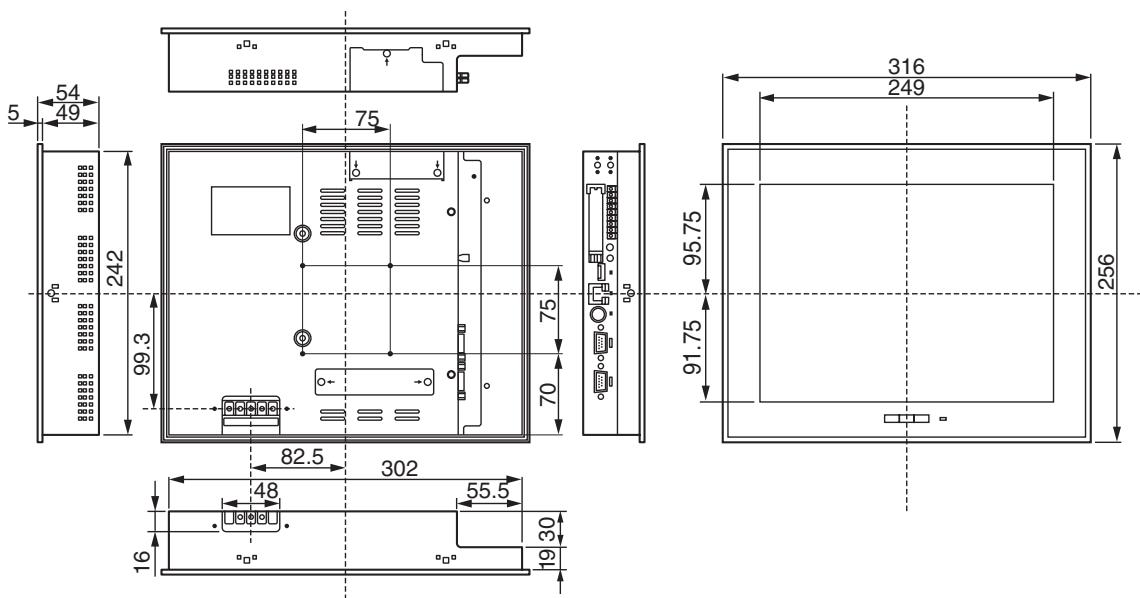

Commande à écran tactile

BMS-TP0640ACE

BMS-TP5120ACE

BMS-TP0640PWE

BMS-TP5120PWE

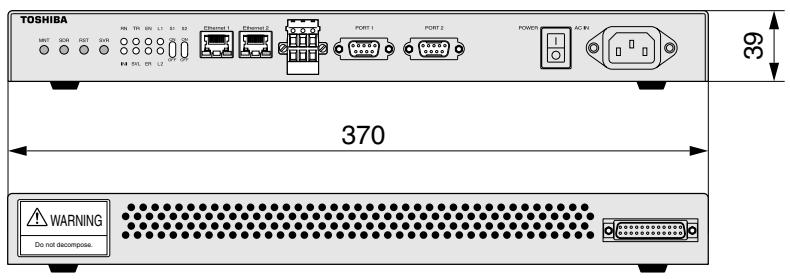

- Serveur intelligent

BMS-LSV2E

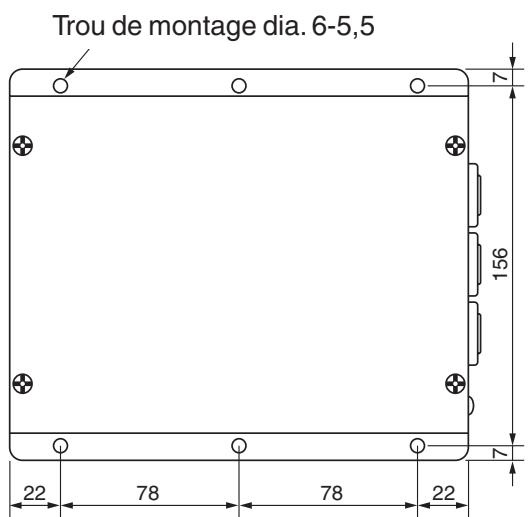

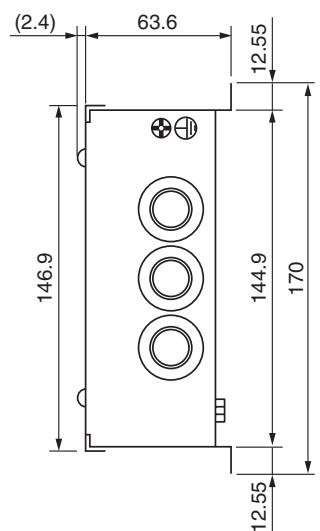

- Interface relatais de gestion de l'énergie/interface numérique des reliais d'entrée et de sortie

BMS-IFWH3E

BMS-IFDDO1

Dimensions

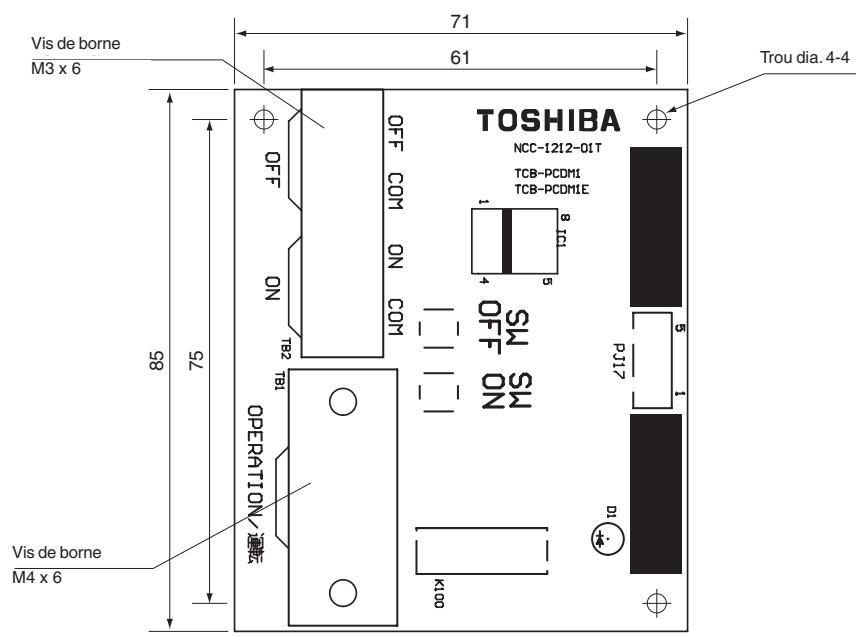

TCB-PCDM2E

TCB-PCMO2E

TCB-PCIN2E

12

13

Caracteristiques techniques du ventilateur

Caractéristiques techniques du

ventilateur

A

MMD-AP0241BH, AP0271BH

MMD-AP0301BH

MMD-AP0361BH

MMD-AP0481BH, AP0561BH

- Gainable haute pression statique

MMD-AP0181H

Equiper la conduite d'air fournie d'un régulateur de début d'air et régler le début de 80% à 120% du début d'air standard.

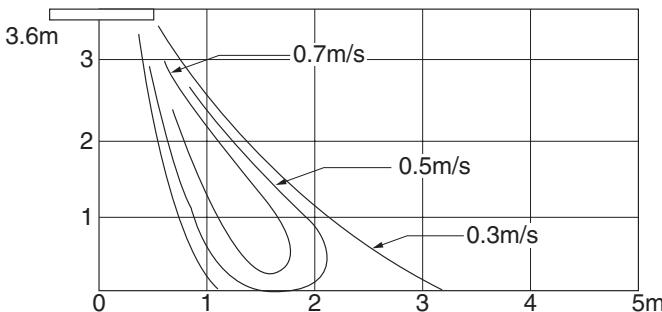

CHARACTERISTIQUES DE LA VITESSE DE L'AIR

Répartition de la vitesse de l'air

B
Cassette 4-voies
MMU-AP0091H, AP0121H

MMU-AP0151H

MMU-AP0181H

MMU-AP0241H,AP0271H

MMU-AP0301H

MMU-A0361H

MMU-A0481H

MMU-AP0561H

Répartition de la vitesse de l'air

Cassette 2-voies

Répartition de la vitesse de l'air

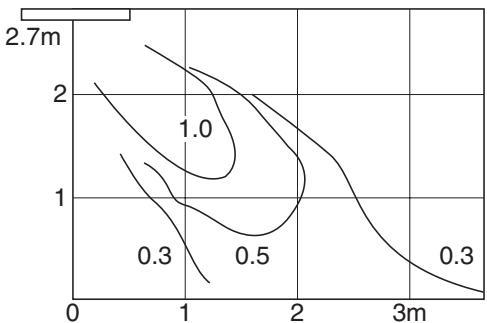

Cassette 1-voie

MMU-AP0071YH, AP0091YH, AP0121YH
E (débit élève,

F (débit faible,
en contre-bas)

E (débit élève,
horizontal)

F (débit faible,
horizontal)

MMU-AP0151SH,AP0181SH

MMU-AP0241SH

Plafonnier

MMC-AP0181H,AP0481H

MMC-AP0361H

MMC-AP015H,AP0241H,AP0271H

Vitesse de l'air refoulé et portée de l'air

Mural

Répartition de la vitesse de l'air

Armoire

14

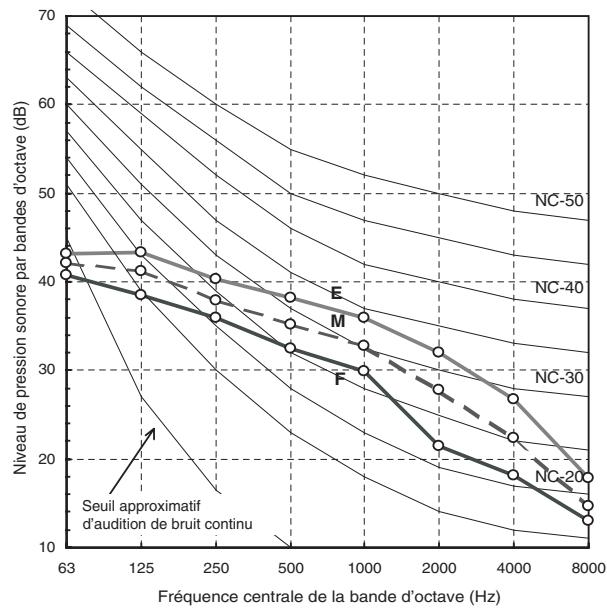

Caracteristiques sonores (COURSE NC)

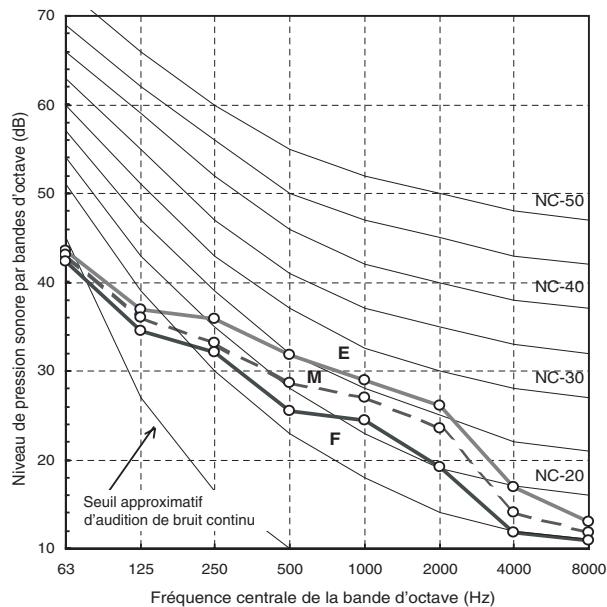

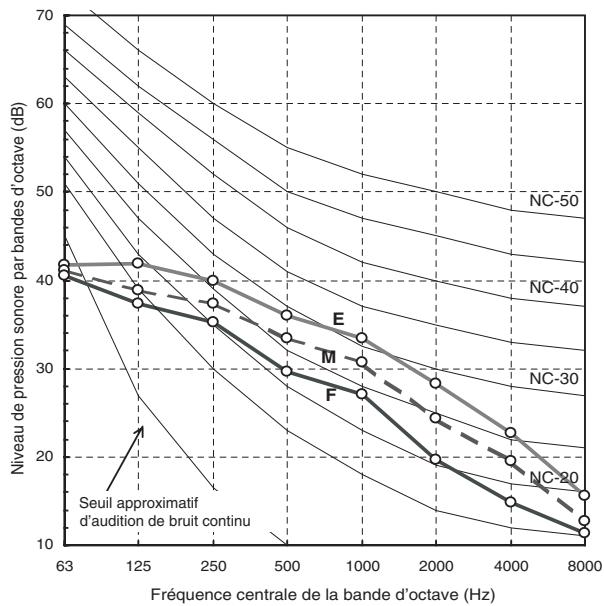

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	37	33	30

MMU-AP0301H

MMU-AP0361H

MMU-AP0481H

MMU-AP0561H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	34	32	30

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	35	33	30

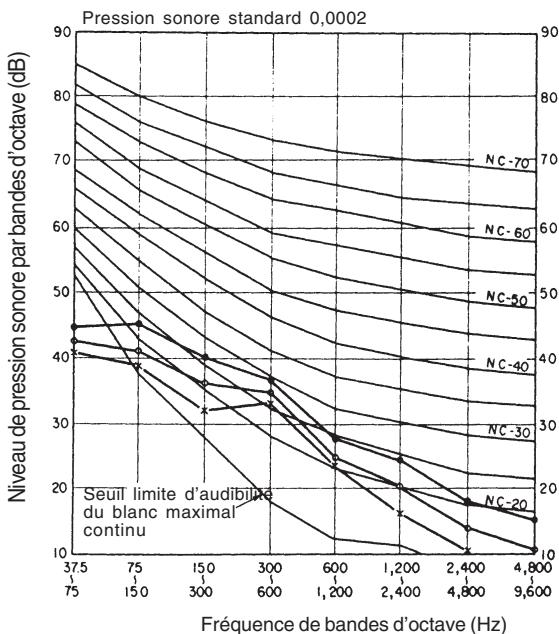

MMU-AP0241WH, AP0271WH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	38	35	33

MMU-AP0301WH

Position ventilateur	H	M	B
Niveaudepressionsonore(dB(A))	40	37	34

Niveau de pression sonore par bandes d'octave (dB)

MMU-AP0481WH

Position ventilateur	H	M	B
Niveau depressionsonore(dB(A))	45	42	39

Niveau de pression sonore par bandes d'octave (dB)

MMU-AP0151SH, AP0181SH

Position ventilateur	H	M	B
Niveau depressionsonore (dB(A))	42	39	36

MMU-AP0241SH

Position ventilateur	H	M	B
Niveaudepressionsonore(dB(A))	43	41	37

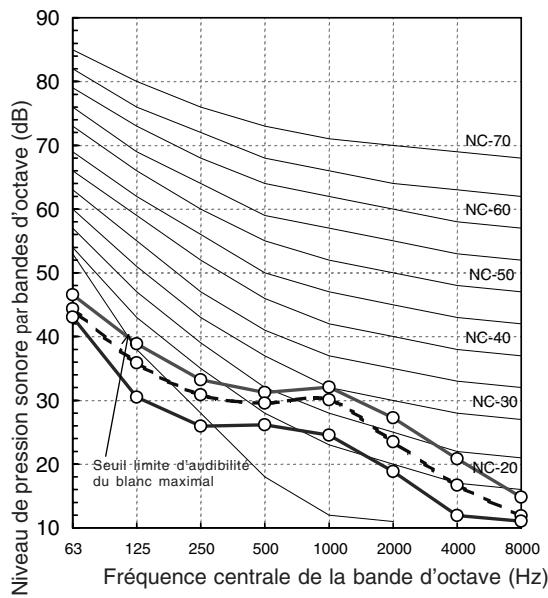

Informations relatives au niveau sonore (COURBE NC)

MMD-AP0071BH, AP0091BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	30	28	26

MMD-AP0121BH

Position ventilateur	H	M	B
Niveau de pression sonore (dBi(A))	31	29	27

MMD-AP0151BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	31	29	27

MMD-AP0181BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	32	30	28

Informations relatives au niveau sonore (COURBE NC)

MMD-AP0241BH, AP0271BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	33	31	29

MMD-AP0361BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	36	34	32

MMD-AP0301BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	34	32	29

MMD-AP0481BH, AP0561BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	38	36	32

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMD-AP0181H

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	33	37	40
	C	46	51	53

Niveau de pression sonore par bandes d'octave (dB)

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	33	37	40
	C	47	49	53

(Pression sonore standard 0,0002 bar)
MMD-AP0241H, AP0271H

Niveau de pression sonore par bandes d'octave (dB)

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	50	53	57

(Pression sonore standard 0,0002 bar)
Fréquence centrale de la bande d'octave (Hz)

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	50.5	53	57

Niveau de pression sonore par bandes d'octave (dB)
(Pression sonore standard 0,0002 bar)
Fréquence centrale de la bande d'octave (Hz)

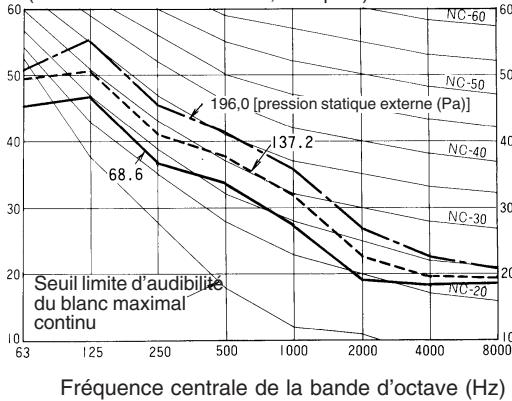

MMD-AP0361H

Niveau depression sonore par bandes d'octave (dB)

(dB)
Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	49.5	54	59

(Pression sonore standard 0,0002 bar)
(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	47	51	54

(Pression sonore standard 0,0002 bar)

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	49	53.5	57

(Pression sonore standard 0,0002 bar)

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	47	51	54

(Pression sonore standard 0,0002 bar)
Niveau de pression sonore par bandes d'octave (dB)

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuees dans une chambre anéchoïque.

MMD-AP0721H

(50Hz)

Pression extérieure		69 (Pa)	137 (Pa)	196 (Pa)
Niveau général(dB)	A	48	49	50.5
	C	54	55	57

Fréquence centrale de la bande d'octave (Hz)

(60Hz)

Pression extérieure		69 (Pa)	137 (Pa)	196 (Pa)
Niveau général(dB)	A	48	49	50.5
	C	55	50	58

Fréquence centrale de la bande d'octave (Hz)
MMD-AP0961H

(50Hz)

Pression extérieure		69 (Pa)	137 (Pa)	196 (Pa)
Niveau général (dB)	A	49	50	51.5
	C	56	59	61

Fréquence centrale de la bande d'octave (Hz)

(60Hz)

Pression extérieure		69 (Pa)	137 (Pa)	196 (Pa)
Niveau général (dB)	A	49	50	51.5
	C	57	59	61

Fréquence centrale de la bande d'octave (Hz)

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoîque.

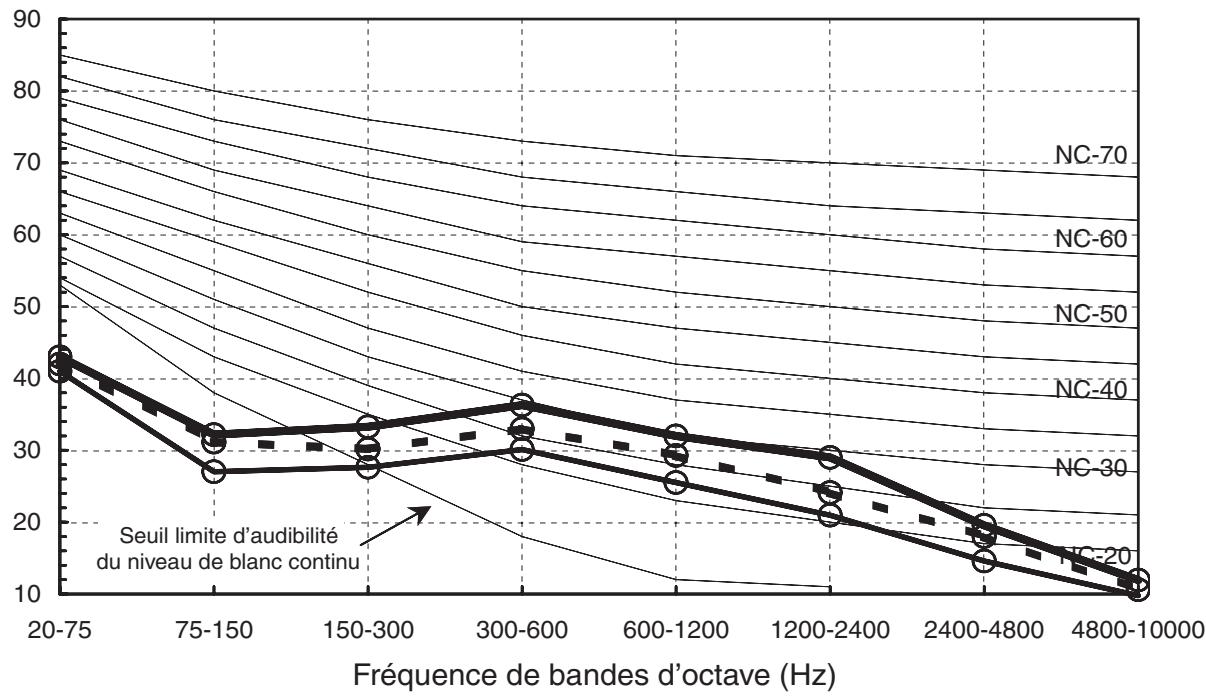

MMC-AP0151H

Position ventilateur	H	M	B
Niveau depressionsonore (dB(A))	35	32	30

MMC-AP0181H

Position ventilateur	H	M	B
Niveaudepressionsonore (dB(A))	36	33	30

Fréquence de bandes d'octave (Hz)
MMC-AP0241H,AP0271H

Position ventilateur	H	M	B
Niveaudepressionsonore (dB(A))	38	36	33

Fréquence de bandes d'octave (Hz)
MMC-AP0361H

Position ventilateur	H	M	B
Niveaudepressionsonore(dB(A))	41	38	35

Fréquence de bandes d'octave (Hz)
MMC-AP0481H

Position ventilateur	H	M	B
Niveaudepressionsonore(dB(A))	43	40	37

Fréquence de bandes d'octave (Hz)

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	39	34	31

Position ventilateur	H	M	B
Niveau de pressionsonore (dB(A))	42	38	35

MMK-AP0241H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	42	38	35

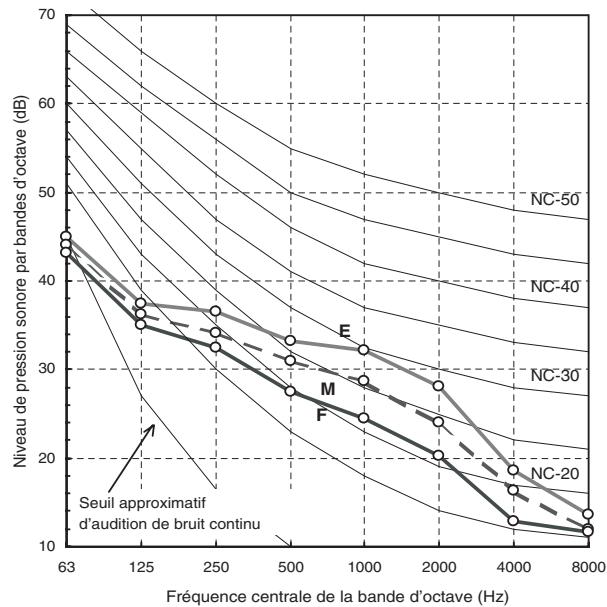

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuees dans une chambre anéchoïque.

Position ventilateur		H	M	B
Niveau général (dB)	A	42.0	37.0	33.0
	C	46.4	41.0	37.7

Niveau de pression sonore par bandes d'octave (dB)
(Pression sonore standard 0,0002 bar)
Fréquence centrale de la bande d'octave (Hz)
Niveau de pression sonore par bandes d'octave (dB)

60Hz
Position ventilateur		H	M	B
Niveau général (dB)	A	42.0	37.0	33.0
	C	46.6	41.0	38.0

(Pression sonore standard 0,0002 bar)
Fréquence centrale de la bande d'octave (Hz)

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMY-MAP0501HT8, MAP0501HT7, MAP0501T8
Niveau de puissance acoustique (dB(A)) 55

MMY-MAP0601HT8, MAP0601HT7, MAP0601T8
Niveau de puissance acoustique (dB(A)) 56

MMY-MAP0801HT8, MAP0801HT7, MAP0801T8
Niveau de puissance acoustique (dB(A)) 57

MMY-MAP1001HT8, MAP1001HT7, MAP1001T8
Niveau de puissance acoustique (dB(A)) 58

MMY-MAP1201HT8, MAP1201HT7, MAP1201T8
Niveau de puissance acoustique (dB(A)) 59

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuees dans une chambre anéchoique.

MMY-AP1401HT8, AP1401HT7, AP1401T8

MMY-AP1601HT8, AP1601HT7, AP1601T8

MMY-AP1801HT8, AP1801HT7, MAP1801T8

MMY-AP2001HT8, AP2001HT7, AP2001T8

MMY-AP2001HT8, AP2001HT7, AP2001T8

MMY-AP2211HT8, AP2211HT7, AP2211T8

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMY-AP2401HT8, AP2401HT7, AP2401T8

MMY-AP2411HT8, AP2411HT7, AP2411T8

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMY-AP3201HT8, AP3201HT7, AP3201T8

Les niveaux sonores affichés sont basés sur des mesures effectuees dans une chambre anéchoique.

Données dimensionnelles

Unité intérieure

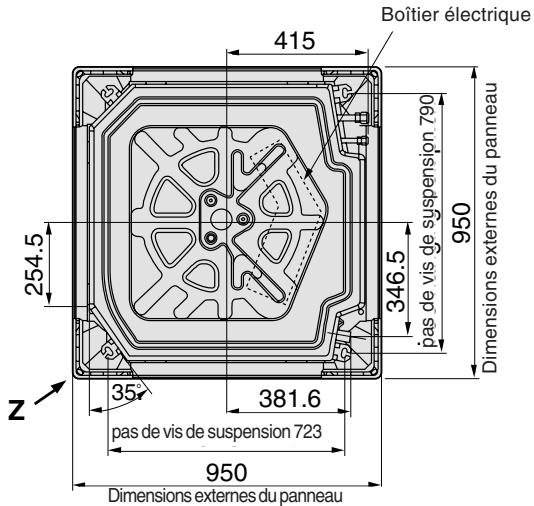

- Cassette 4-voies

MMU-AP0091H à P0561H

Grille d'aspiration (entree d'air)

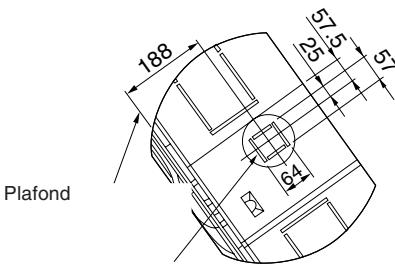

Trou prédécoupe pour gaine de dérivation carree 0150 (2 emplacements sur le cote droit)
Plafond

Trou prédécoupe pour prise d'air frais Ø100

(REMARQUE)

L'orifice de refoulement étant fabriqué en plastique ABS, ne pas utiliser de colle au chlorure de vinyle. Utiliser la conduiteSouple (bande fixe) fournie dans le kit.

Modèle	A	B
AP0091H à AP0301H	250	120
AP0361H à AP0561H	319	183

Vue Z

Commande filaire RBC-AMT21E RBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21U(W)-E TCB-AX21U(W)-E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

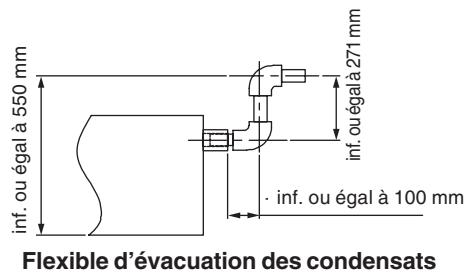

Calibre du flexible

d'évacuation des condensats

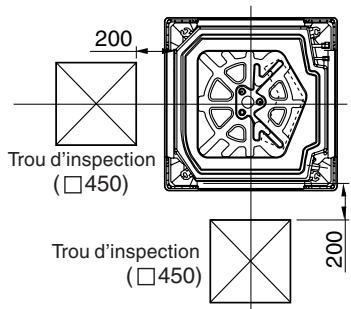

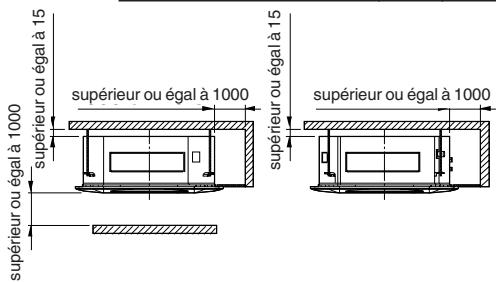

Dégagement requis pour la pose et l'entretien

- Cassette 2-voies

Centre de l'unité principale

Vue Z
Sortie d'air (2 voies)
Sortie d'air (2 voies)

sup. ou égal
à5mm

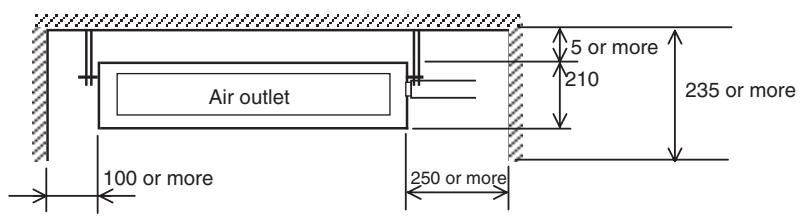

Dégagement requis pour la pose et l'entretien

Commande filaire RBC-AMT21ERBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

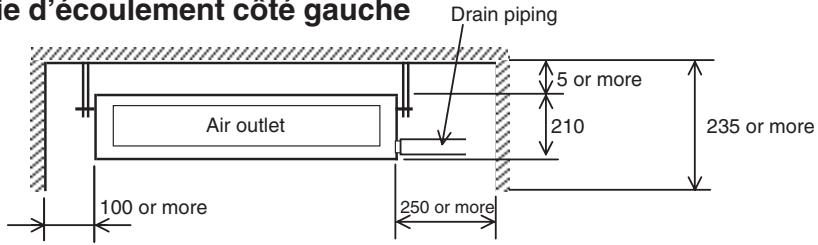

Dégagement requis pour la pose et l'entretien

Commande filaire RBC-AMT21E RBC-AMT31E
Commande filaire simplifiée RBC-AS21ERBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Vis de suspension 4-M10 à fournir sur place

Raccord de liaison frigorifique (Côté gaz Ø B)

Raccord de conduite d'évacuation interieur 32, nominal 25, pour embout en chlorure de vinyle

Modèle	A	B
MMU-AP0151WH à AP0181WH	Ø6.4	Ø12.7
MMU-AP0241WH à AP0301WH	Ø9.5	Ø15.9

MMU-AP0481WH

Vue Z

Dégagement requis pour la pose et l'entretien

Commande filaire RBC-AMT21E RBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

- Cassette 1-voie

Commande filaire RBC-AMT21E RBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

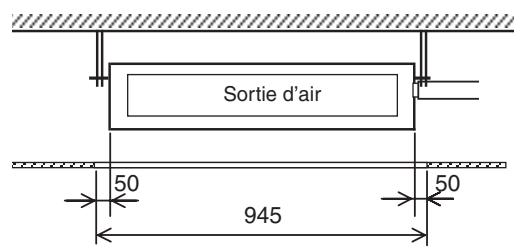

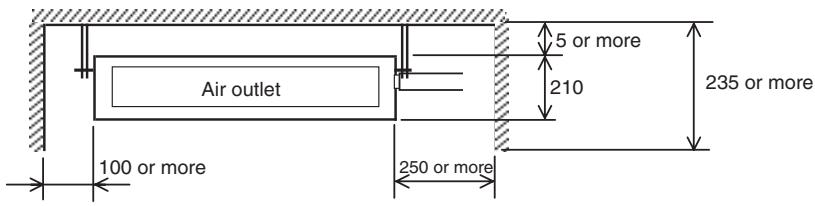

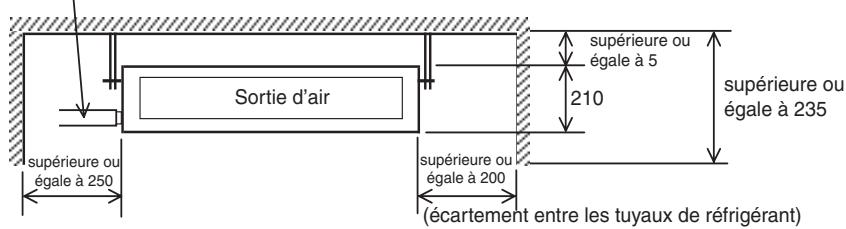

Dégagement requis pour la pose et l'entretien

Commande filaire RBC-AMT21E RBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Dégagement requis pour la pose et l'entretien

- Unitégainablestandard

Filtres haute efficacité (2) fornis.

Filtre désodorisant non fourni.

(Remarque)

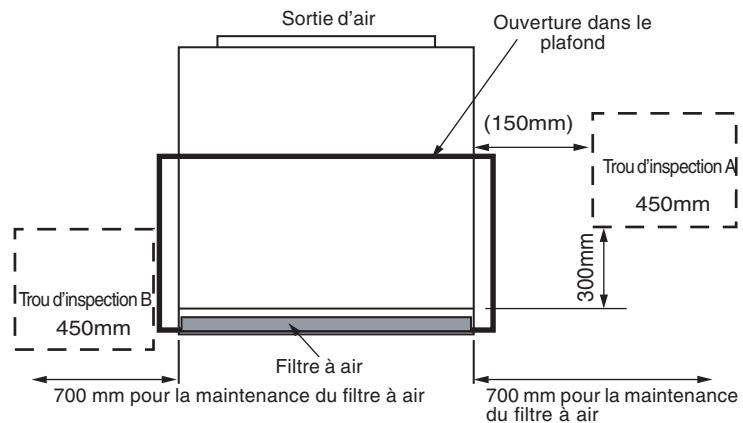

Effectuer un trou d'inspection en A comme indiquédans le schéma suivant pour la maintenance de l'équipement.

Commande filaire RBC-AMT21ERBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

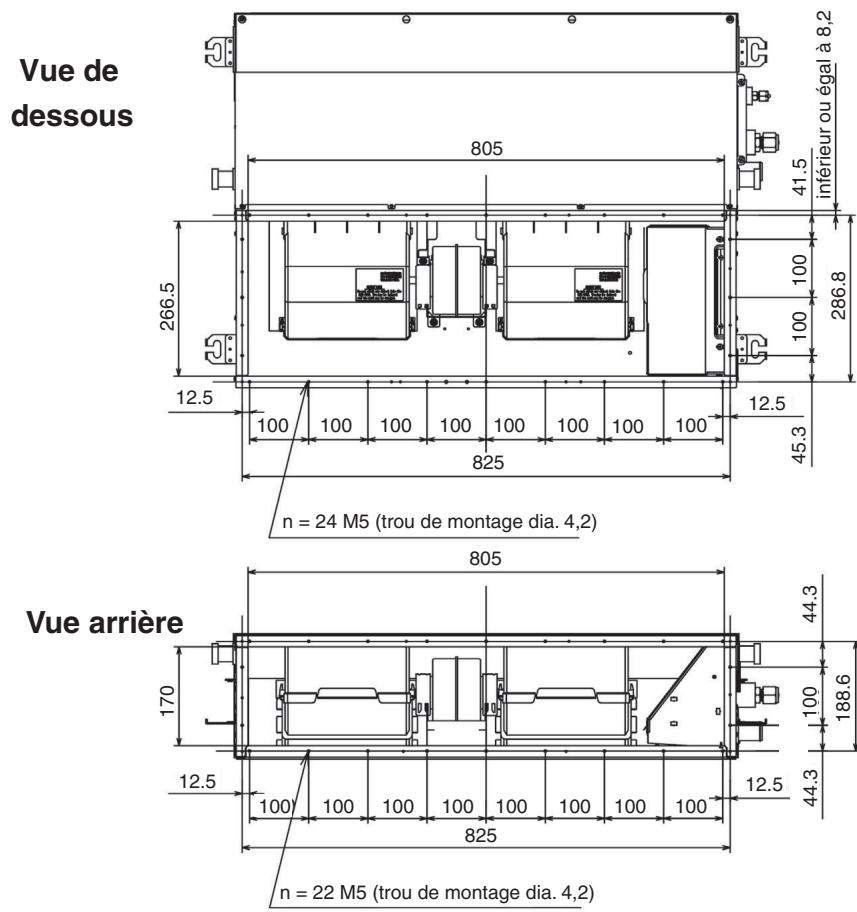

- Unitégainable haute pression statique

MMD-AP0181H à AP0361H

MMD-AP0481H

Type AP0181H à AP0271H

Type AP0361H

Vue Z

Modèle MMD-	A	B
AP0181H	6.4	12.7
AP0241H, AP0271H, AP0361H, AP0481H	9.5	15.9

MMD-AP0721H, AP0961H
Raccord de conduite d'évacuation (VP25)

Troude vis pour la fixation des gains (10/M)

Modèle MMD-	Conduite de gaz ΦA
AP0721H	Φ 22.2
AP0961H	Φ 22.2

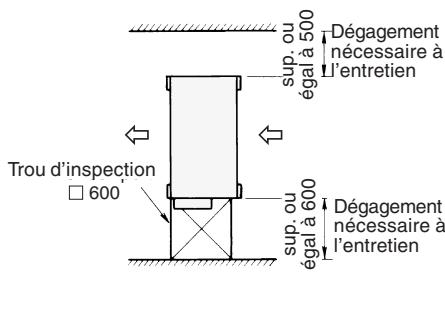

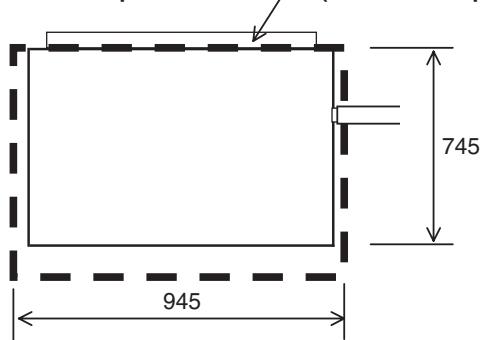

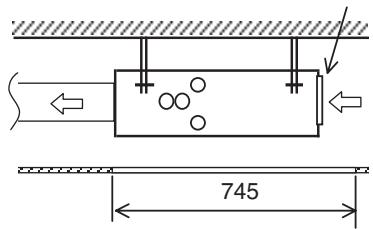

Dégagement requis pour la pose et l'entretien 1

1 Les dégagement nécessaires pour l'entretien des systèmes MMD-AP0721H et AP0961H sont différents de ceux illustrés dans le schéma ci-dessus. Pour de plus amples détails, contacter votre revendeur.

Commande filaire RBC-AMT21ERBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Trou prédictoupé pour le passage des cables en hauteur

Modèle MMC-	A	B	C	D
AP0151H, AP0181H	910	855	12.7	6.4
AP0241H à AP0271H	1180	1125	15.9	9.5
AP0361H, AP0481H	1595	1540	15.9	9.5

Section réservée au montage du capteur sans fil (en option)

Vis de suspension

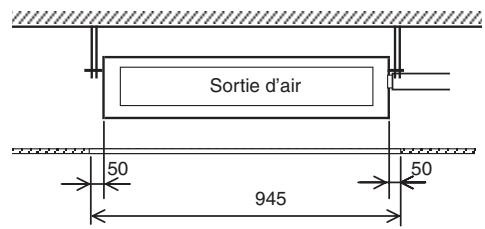

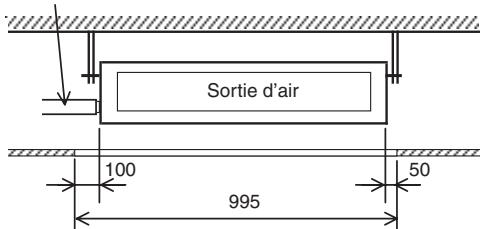

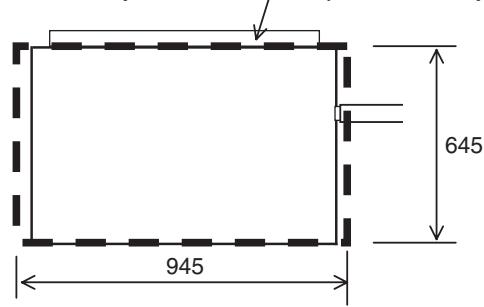

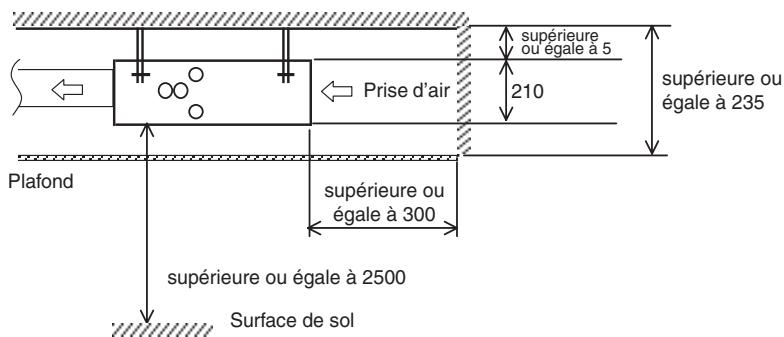

Espace requis pour la pose et l'entretien

Commande filaire RBC-AMT21ERBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge RBC-AX22CE RBC-AX22CE2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

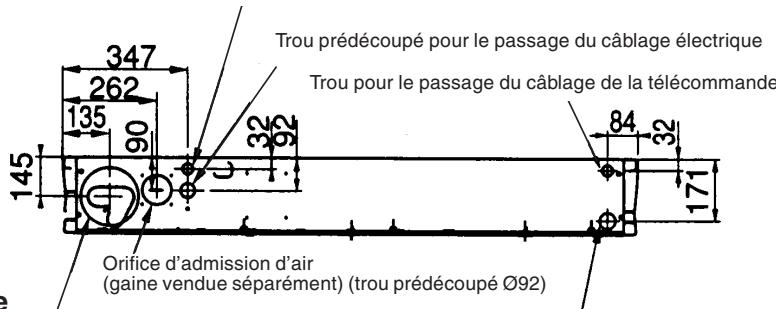

Trou prédécoupe pour le passage du câblage de la télécommande
Trou dans le mur réservé aux conduites (trou de 0 100)
Trou prédictué pour le passage de la conduite d'évacuation raccordée par la gauche

- Type mural haut

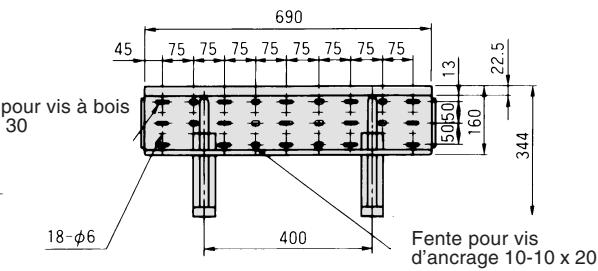

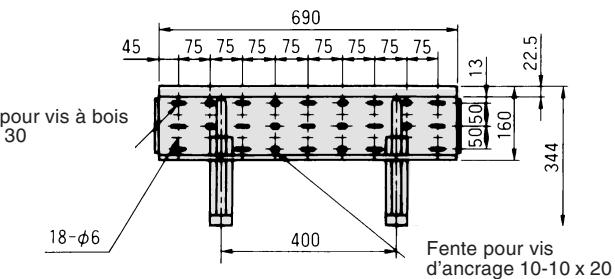

Emplacement des trous sur la plaque de montage.

(Plaque de montage y compris)

Extrémité supérieure de la plaque de montage

Sortie d'air [110] (Flux de l'air réglable vers le haut, le bas, la gauche ou la droite.)
A la livraison
(conduite d'évacuation raccordée par la gauche)

Trou prédécoupé pour le passage des liaisons côte gauche/droit

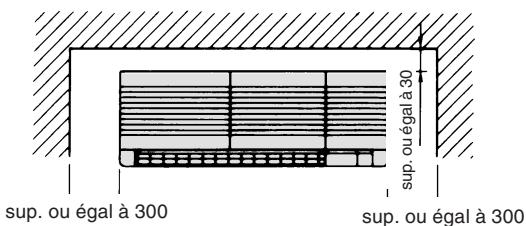

Dégagement requis pour l'entretien

Commande filaire RBC-AMT21E RBC-AMT31E
Commande filaire simplifiée RBC-AS21ERBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Emplacement des trous prevus pour la plaque de montage

Extrémité supérieure de la plaque de montage

(Plaque de montage y compris)
Trou prédécoupe pour le passage des liaisons côte gauche/droit

A la livraison (conduite d'évacuation raccordée par la gauche)

Commande filaire RBC-AMT21ERBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

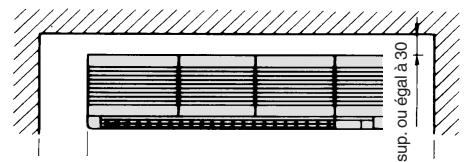

Dégagement requis pour l'entretien

MMK-AP0241H

Emplacement des trous prévus pour la plaque de montage

Extrémité supérieure de la plaque de montage

(conduite d'évacuation raccordée par la gauche)

Trou prédécoupé pour le passage des liaisons côte gauche/droit

A la livreaison

sup. ou égal à 300
sup. ou égal à 300
Dégagement requis pour l'entretien

Commande filaire

RBC-AMT21E

RBC-AMT31E

Commandefilare simplifiée

RBC-AS21E

RBC-AS21E2

Kit de télécommande infrarouge

TCB-AX21E

TCB-AX21E2

Application d'une horloge hebdomadaire

RBC-AMT31E et RBC-EXW21E2

- Console carrossée

Trou de fixation (au sol) (2-0 10)
Raccord de liaison frigorifique par le bas (trou prédecoupé 50 x 100)
Section pour interrupteur de marche/arrêt (vendus séparément)

Raccord de liaison frigorifique (trou prédécoupé 50 x 100)

Calibres
Trou pour cordon électrique (orifice prédictoupe Ø 26 des deux côtes)

Modèle MMC-	A	B
AP0071H, AP0091H, AP0121H	φ9.5	φ6.4
AP0151H, AP0181H	φ12.7	φ6.4
AP0241H	φ15.9	φ9.5

Commandefilaire

-3C-AMT21E RBC-AMT31E

Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

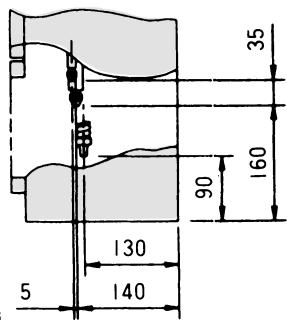

Plans cotés desliaisons

Dégagement requis pour l'entretien La liaison indiquée sur le schéma se trouve du côte gauche

- Console non-carrossée

necessaire pour l'entretien)

Trou 2-04,7
(a gauche et a droite)

N°	Dénomination
①	Raccord de raccordement côté liquide (øE)
②	Raccord de raccordement côté gaz (øF)
③	Raccord de raccordement au tuyau de vidange (20A)
④	Coffret électrique (borne de terre située à l'intérieur)
⑤	Filtre à air

Calibres

Modèle MML-	A	B	C	D	E	F	G
AP0071BH, AP0091BH, AP0121BH	610	580	550	4	6.4	9.5	5
AP0151BH, AP0181BH	910	880	850	7		12.7	8
AP0241BH					9.5	15.9

Commandefilaire

RBC-AMT21E

RBC-AMT31E

Commandefilaire simplifiée

RBC-AS21E

RBC-AS21E2

Application d'une horloge hebdomadaire

RBC-AMT31E et RBC-EXW21E2

Armoire

Dégagement requis pour l'entretien (pour le conduites raccordées par la droite)

Raccord de liaison frigorifique (par l'arrière)
(Trou prédécoupé Ø 130)

Raccord de liaison frigorifique (des deux cotes) (Trou prédécoupé Ø 80)

Commande filaire RBC-AMT21E RBC-AMT31E
Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E
TCB-AX21E2 Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

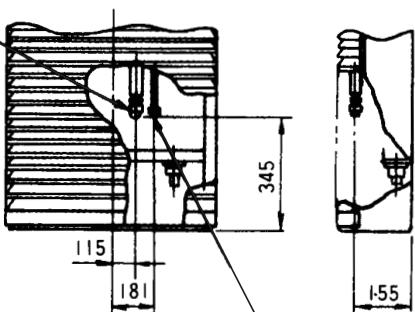

Détail du trou les conduites passant par l'arrière
Emplacement des liaisons frigorifique

Raccord de liaison frigorifique (cote gaz A)

Raccord de liaison frigorifique (cote liquide B)

4- trou inférieur Pour boulon à ecrou M8 ou vis d'ancrage M8

Détaill du trou les conduites passant par le bas

50 x 120 (carre)
(pour conduites sous-face)

MMF-AP0361H, AP0481H, AP0561H
Plaque de montage

Dégagement requis pour l'entretien (pour le conduites raccordées par la droite

Raccord de liaison
frigorifique (des deux cotses)
(Trou prédécoupé 080)

Vis de terre (M4)

Raccord de liaison

frigorifique

(côté gaz 0 19)

Emplacement des liaisons frigorifique

Raccord de liaison
frigorifique
(côté liquide 0 9,5)

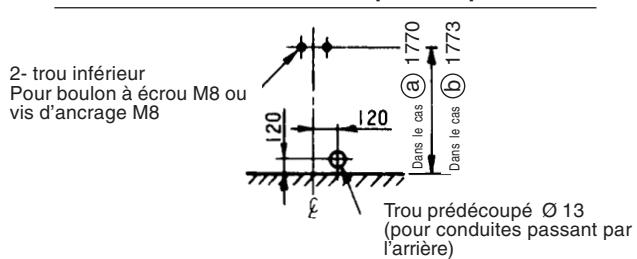

2- trou inférieur

Pour boulon à écrou M8 ou

vis d'ancrage M8

Détail du trou les conduites passant par l'arrière

(pour condir par I'arriere)
Commandefilaire
RBC-AMT21E
RBC-AMT31E
Commandefilaire simplifiée
RBC-AS21E
RBC-AS21E2
Kit de télécommande infrarouge
TCB-AX21E
TCB-AX21E2
Application d'une horloge hebdomadaire
RBC-AMT31E et RBC-EXW21E2

4- trou inférieur

Pour boulon à écrou M8 ou

vis d'ancrage M8

Détail du trou les conduites passant par le bas

50 × 120 (carre)
(pour conduites sous-face)

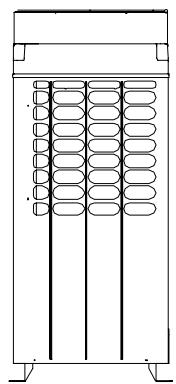

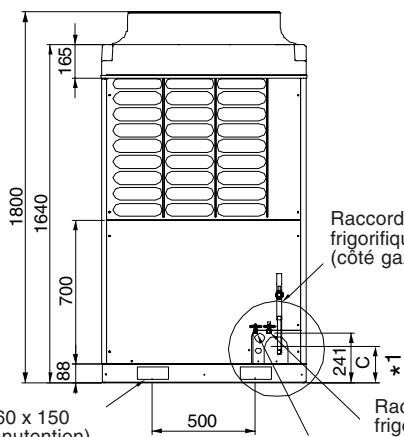

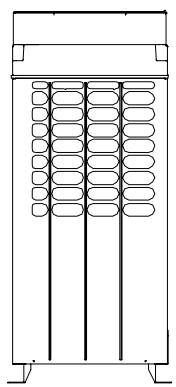

Unité extérieure

MMY-MAP0501T8, MAP0601T8, MAP0801T8, MAP1001T8, MAP1201T8
MMY-MAP0501HT8, MAP0601HT8, MAP0801HT8, MAP1001HT8, MAP1201HT8
MMY-MAP0501HT7, MAP0601HT7, MAP0801HT7, MAP1001HT7, MAP1201HT7

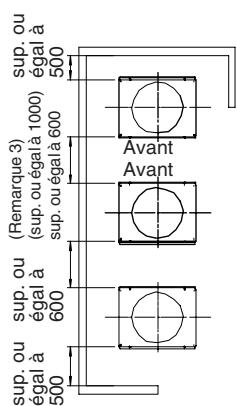

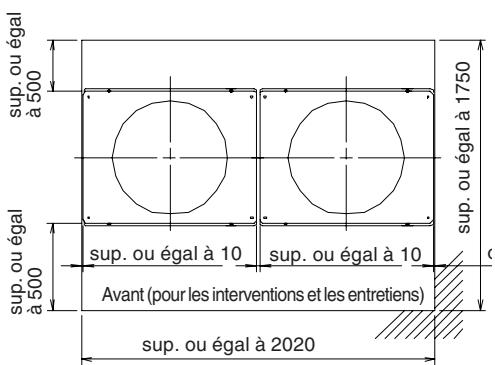

(REMARQUES)

1. Si l'unité extérieure est surmontée d'un obstacle, réserver un espace supérieur ou égal à 2 m entre l'unité et l'obstacle.
2. Tout obstacle situé dans le périmètre de l'unité extérieur doit être écatede 800 mm minimum de l'unité.
3. Tirer la conduite fournie sur place vers l'avant de l'unité extérieure horizontally et laisser au moins 500~mm d'espace entre l'unité extérieure et la conduite si cette dernière est posée transversalement.

Trou carré 2-60 x 150 (orifice de manutention)
Raccord de conduite d'équilibrage d'huile 9,5
cord de liaison (frique gaz) A

Modèles concernés	A	B	C
MMY-MAP0501T8, MAP0501HT8, MAP0501HT7	φ15.9	φ9.5	280
MMY-MAP0601T8, MAP0601HT8, MAP0601HT7	φ19.1	φ9.5	280
MMY-MAP0801T8, MAP0801HT8, MAP0801HT7	φ22.2	φ12.7	(205)
MMY-MAP1001T8, MAP1001HT8, MAP1001HT7	φ22.2	φ12.7	(205)
MMY-MAP1201T8, MAP1201HT8, MAP1201HT7	φ28.6	φ12.7	(205)

*1 Position de coupe de la liaison L raccordée côte gaz (position préconisée pour le raccord)

MMY-MAP0501T8
MMY-MAP0501T8
MMY-MAP0501HT8
MMY-MAP0601HT8

MMY-MAP0601HT7
MMY-MAP0601HT7
Section de mise à la terre de la sous-plaque

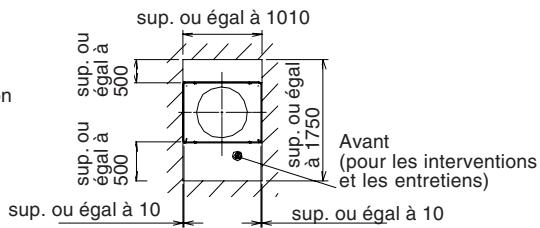

Dégagement requis pour l'entretien

Raccord de liaison
frigorifique (côté liquide)

Trouproudecoupé pour le passage des câbles de commande (0 27)

Trou prédécoupe pour le

passage des cables

d'alimentation (Ø 48)

RacRaccord de liaison

frigorifique (côté liquide)

cord de conduite

d'équilibrage d'huile

Vue détaillée des orifices de la liaison avant/de câblage

Raccord de liaison frigorifique (côté gaz)

Vueldétaillée de l'orifice pour liaison en bas (vued'ensemble)

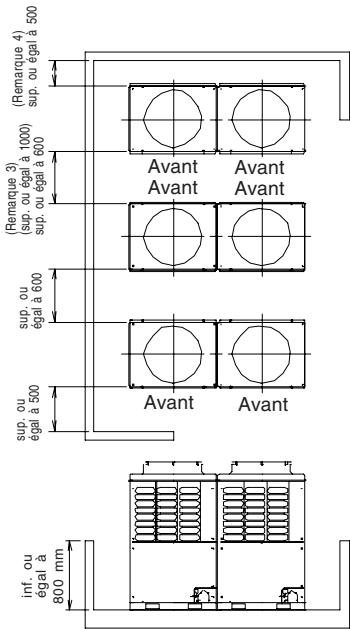

Connexion de deux unités

MMY-AP1401T8, AP1601T8, AP1801T8, AP2001T8, AP2211T8, AP2411T8
MMY-AP1401HT8, AP1601HT8, AP1801HT8, AP2001HT8, AP2211HT8, AP2411HT8
MMY-AP1401HT7, AP1601HT7, AP1801HT7, AP2001HT7, AP2211HT7, AP2411HT7

(REMARQUES)

1. Si l'unité extérieure est surmontée d'un obstacle, respecter un espace supérieur ou égal à 2 m entre l'unité et l'obstacle.
2. Tout obstacle dans le périmètre de l'unité extérieure doit être écarts de 800 mm minimum de l'unité.
3. Tirer la conduite fournie sur place vers l'avant de l'unité extérieure horizontally et laisser au moins 500mm d'espace entre l'unité extérieure et la conduite si cette dernière est posée transversalement..
4. Installer chacune des unités extérieures par ordre de puissance. (Unité de tête ≥ Unité suivante)

Combinaison d'unités	Combinaison d'unités extérieures
	Unité de tête	Unité suivante
MMY-AP1401T8, AP1401HT8, AP1401HT7	MMY-MAP0801T8, MAP0801HT8, MAP0801HT7	MMY-MAP0601T8, MAP0601HT8, MAP0601HT7
MMY-AP1601T8, AP1601HT8, AP1601HT7	MMY-MAP0801T8, MAP0801HT8, MAP0801HT7	MMY-MAP0801T8, MAP0801HT8, MAP0801HT7
MMY-AP1801T8, AP1801HT8, AP1801HT7	MMY-MAP1001T8, MAP1001HT8, MAP1001HT7	MMY-MAP0801T8, MAP0801HT8, MAP0801HT7
MMY-AP2001T8, AP2001HT8, AP2001HT7	MMY-MAP1001T8, MAP1001HT8, MAP1001HT7	MMY-MAP1001T8, MAP1001HT8, MAP1001HT7
MMY-AP2211T8, AP2211HT8, AP2211HT7	MMY-MAP1201T8, MAP1201HT8, MAP1201HT7	MMY-MAP1001T8, MAP1001HT8, MAP1001HT7
MMY-AP2411T8, AP2411HT8, AP2411HT7	MMY-MAP1201T8, MAP1201HT8, MAP1201HT7	MMY-MAP1201T8, MAP1201HT8, MAP1201HT7

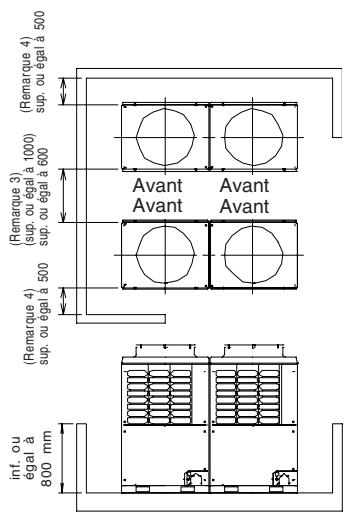

Dégagement requis pour l'entretien

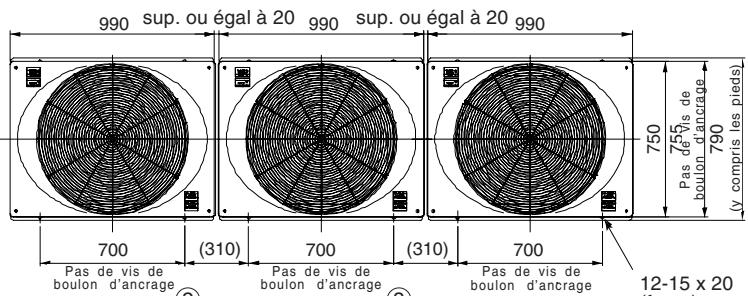

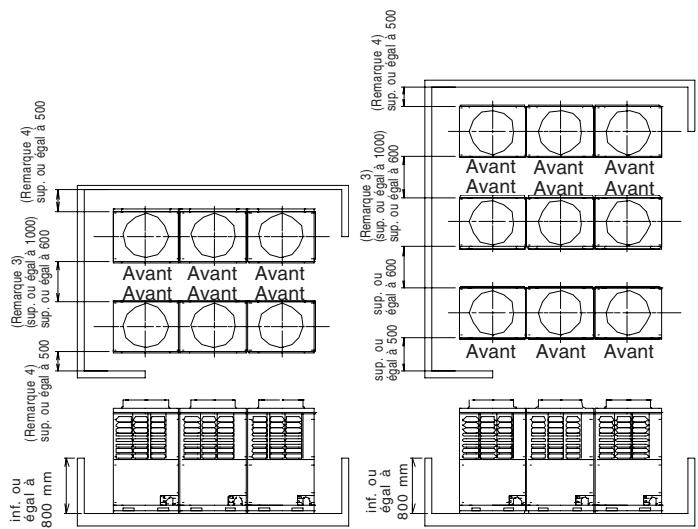

Connexion de trois unités

MMY-AP2201T8, AP2401T8, AP2601T8, AP2801T8, AP3001T8, AP3211T8, AP3411T8, AP3611T8

MMY-AP2201HT8, AP2401HT8, AP2601HT8, AP2801HT8, AP3001HT8, AP3211HT8, AP3411HT8, AP3611HT8

MMY-AP2201HT7, AP2401HT7, AP2601HT7, AP2801HT7, AP3001HT7, AP3211HT7, AP3411HT7, AP3611HT7

(REMARQUES)

1. Si l'unité extérieure est surmontée d'un obstacle, respecter un espace supérieur ou égal à 2 m entre l'unité et l'obstacle.
2. Tout obstacle dans le périmètre de l'unité extérieure doit être écARTe de 800 mm minimum de l'unité.
3. Tirer la conduite fournie sur place vers l'avant de l'unité extérieur horizontally et laisser au moins 500 mm d'espace entre l'unité extérieur et la conduite si cette dernière est posée transversalement..
4. Disposer chacune des unités extérieures par ordre de puissance. (Unité de tête ≥ Unité suivante 2 ≥ Unité suivante 3)

Unités combinées	Combinaison d'unités extérieures
	Unité de tête	Unité suivante	Unité suivante
MMY-AP2201T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0601T8, HT8, HT7
MMY-AP2401T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7
MMY-AP2601T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7
MMY-AP2801T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7
MMY-AP3001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7
MMY-AP3221T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7
MMY-AP3411T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7
MMY-AP3611T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7

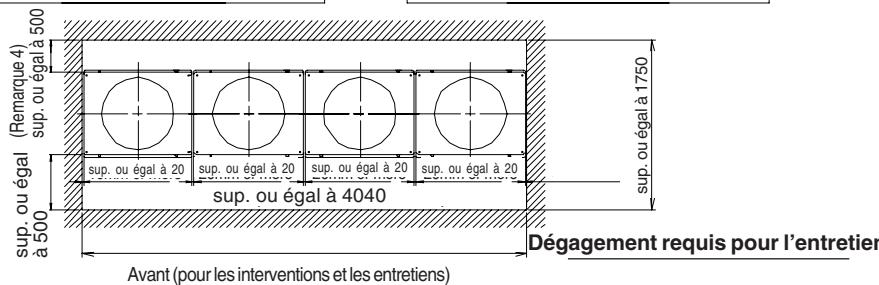

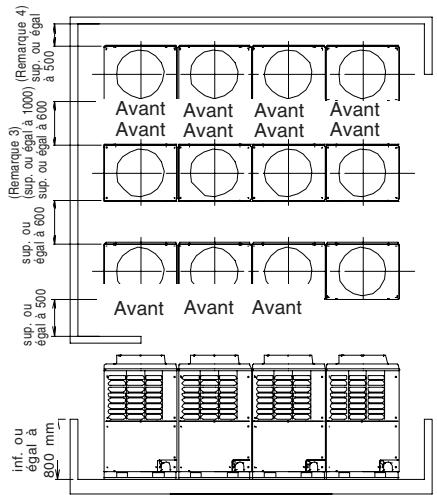

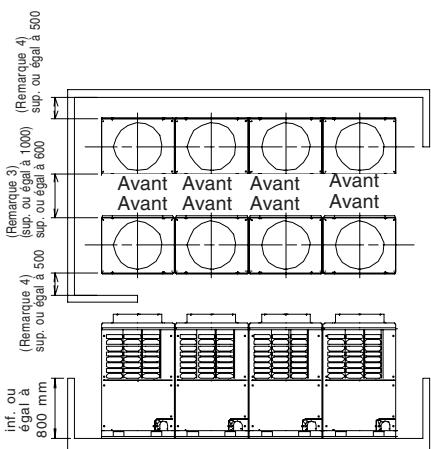

Connexion de quatre unités

MMY-AP3201T8, AP3401T8, AP3601T8, AP3801T8, AP4001T8, AP4201T8, AP4401T8, AP4601T8, AP4801T8

1. Si l'unité extérieur est surmontée d'un obstacle, respecter un espace supérieur ou égal à 2 m entre l'unité et l'obstacle.
2. Tout obstacle dans le périmètre de l'unité extérieure doit être écARTÉ de 800 mm minimum de l'unité.
3. Tirer la conduite fournie sur place vers l'avant de I'unité extérieur horizontally et laisser au moins 500~mm d'espace entre I'unité extérieur et la conduite si cette dernière est posée transversalement..
4. Disposer les unités extérieures par ordre de puissance.
   ( Unité de tête ≥ Unité suivante②≥ Unité suivante③≥ Unité suivante)

Raccordement d'équilibrage d'huile

	Qété de prices accessoires
Raccordement gaz	61 x 1, 62 x 1, 71 x 2, 73 x 2, 74 x 1,
Raccordement liquide	14 x 2, 18 x 1, 85 x 2, 86 x 1

Raccord Y

RBM-BY53E, BY103E

Raccordement gaz

Caractéristiques techniques

CHARACTERISTIQUESTECHNIQUES

Unité interieure (caracteristique 50Hz)

50Hz

Cassette 4-voies

Appellation MMU-

AP0091H

AP0121H

AP0151H

AP0181H

AP0241H

AP0271H

AP0301H

AP0361H

AP0481H

AP0561H

Puisance frigorifique/calorifique (remarque 1) (kW)

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

11.2/12.5

14.0/16.0

16.0/18.0

Caracterisques électriques

Alimentation électrique

Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)

Intensité en fonctionnement (A)

0.17

0.19

0.21

0.24

0.35

0.59

0.81

0.83

Puisance absorbee (kW)

0.020

0.022

0.026

0.032

0.048

0.070

0.110

0.112

Intensité au démarrage(A)

0.30

0.33

0.36

0.42

0.59

0.87

1.23

1.26

Aspect

Unité principale

Plaque d'acier galvanisé avec isolation thermique

Sous-face

Modèle

RBC-U21PG (W)-E

Coloris de panneau

Blanc lunaire (Munsell/2.5GY 9.0/0.5)

Dimensions externes

Unité principale

Hauteur (mm)

256

319

Largeur (mm)

840

Profondeur (mm)

840

Sous-face

Hauteur (mm)

35

Largeur (mm)

950

Profondeur (mm)

950

Poids total

Unité principale (kg)

20

22

23

28

Sous-face (kg)

4.5

Echangeur de chaleur

Tube à ailettes

Isolation sonore et termique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur turbo

Débit d'air standard haut (moyen/bas) (m3/h)

800 (730/680)

930 (830/790)

1,050 (920/800)

1,200 (920/820)

1,320 (1,110/850)

1,680 (1,300/1,070)

2,040 (1,430/1,130)

2,090 (1,520/1,230)

Moteur (W)

60

90

Filtre à air

Filtre standard longue durée

Type de commande

Télécommande

Liaison

Raccordement gaz (mm)

Ø9.5

Ø12.7

Ø15.9

Raccordement liquide (mm)

Ø6.4

Ø9.5

Raccord vindage (dia. nominal mm)

25 (tube en polyvinyle)

Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))

30/29/27

31/29/27

32/29/28

34/31/28

37/33/30

40/36/33

44/38/34

45/40/34

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la nomé JIS B 8615 sur la base des liaisons de réference qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.
Remarque : Caractéristiques nominales • Mode Froid • Température d'air interieur 27°CBS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

50Hz

Cassette 2-voies

Appellation MMU-			AP0071WH	AP0091WH	AP0121WH	AP0151WH	AP0181WH	AP0241WH	AP0271WH	AP0301WH	AP0481WH Chine uniquement
Puisance frigorifique/calorifique (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	9.0/10.0	14.0/16.0
Caracteristiques électriques	Alimentation électricque		Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)								Alimentation monophasée 50Hz 220 V
	Intensité en fonctionnement (A)		0.31			0.32		0.46		0.47	1.16
	Puisance absorbée (kW)		0.070			0.072		0.105		0.106	0.250
	Coefficient de puissance (%)		97					99		98	98
	Intensité au démarrage (A)		0.47			0.60		0.89		0.98	1.33
Aspect	Unité principale		Plaque d'acier galvanisée avec isolation thermique
	Sous-face	Modèle	RBC-UW136PG			RBC-UW266PG					RBC-UW466PG
		Coloris	Ivoire clair (Munsell 10Y 9/0.5)
Dimensions extremes	Unité principale	Hauteur (mm)	398								406
		Largeur (mm)	830			1,350					1,650
		Profondeur (mm)	550								620
	Sous-face	Hauteur (mm)	8
		Largeur (mm)	1,000			1,520					1,898
		Profondeur (mm)	650								680
Poids total	Unité principale (kg)		33			44		48			52
	Sous-face (kg)		8			11					18
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de ventilateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (m³/h) (haut/moyen/bas)		570/510/450			780/700/600		1140/960/720		1260/1140/960	1920/1500/1050
	Moteur (W)		53			39		53			92
Filtre à air			Filtre standard longue durée
Type de commande			Télécommande
Liaison	Raccordement gaz (mm)		Φ9.5			Φ12.7		Φ15.9
	Raccordement liquide(mm)		Φ6.4					Φ9.5
	Raccordividance (dia. nominal mm)		25 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas)			34/32/30			35/33/30		38/35/33		40/37/34	45/42/39

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de réference qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

50Hz

Cassette 1-voie

Appellation MMU			AP0071YH	AP0091YH	AP0121YH	AP0151SH	AP0181SH	AP0241SH
Puisance frigorifique/calorifique (remarque 1) (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caracteristiques électriques (Remarque 2)		Alimentation électricque		Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intéérièures doivent être branchées à une source d'alimentation indépendante.)
		Intensité en fonctionnement (A)		0.24		0.48		0.55
		Puisance absorbée (kW)		0.053		0.103		0.115
		Coefficient de puissance (%)		95		93		91
		Intensité au démarrage (A)		0.6		0.8		1.1
Aspect		Unité principale		Plaque d'acier galvanisé avec isolation thermique
		Sous-face	Description	RBC-UY135PG		RBC-US165PG		RBC-US265PG
			Coloris de panneau	W : Ton soie (1Y8.5/0.5)
Dimensions externes		Unité principale	Hauteur (mm)	235		198
			Largeur (mm)	850		1,000		1,200
			Profondeur (mm)	400		655
		Sous-face	Hauteur (mm)	18		10
			Largeur (mm)	1,050		1,220		1,420
			Profondeur (mm)	470		755
Poids total		Unité principale (kg)		22		27		31
		Sous-face (kg)		3.5		8		9
Echangeur de chaleur				Tube à ailettes
Isolation sonore et thermique				Isolation non inflammable
Unité de venti-lateur	Ventilateur			Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)			540/480/420		780/720/660		1,200/1,140/1,020
	Moteur (W)			22		34
Type de commande				Télécommande
Thermostat d'ambiance				Fourni
Filtre à air				Filtre standard longue durée
Liaison		Raccordement gaz (mm)		Ø9.5		Ø12.7		Ø15.9
		Raccordement liquide (mm)		Ø6.4				Ø9.5
		Raccord vidange (dia.nominalmm)		25 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))				42/39/34		42/39/35		43/41/37

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la nomé JIS B 8615 sur la base des liaisons de réference qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caracteristiques nominales Mode froid : Température d'air interieur 27^ BS/19°C BH, temporature d'air extérieur 35^ BS

Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

50Hz

• Unités gainables

Appellation MMD-

AP0071BH

AP0091BH

AP0121BH

AP0151BH

AP0181BH

AP0241BH

AP0271BH

AP0301BH

AP0361BH

AP0481BH

AP0561BH

Puisance frigorifique/calorifique (remarque 1) (kW)

2.2/2.5

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

11.2/12.5

14.0/16.0

16.0/18.0

Caracteristiques electriques

Alimentation électrique

Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intéérièures doivent être branchées à une source d'alimentation indépendante.)

Intensité de fonctionnement (A)

0.29

0.34

0.43

0.52

0.61

0.83

0.98

Puisance absorbée (kW)

0.033

0.039

0.050

0.060

0.071

0.107

0.128

Intensité audémarrage (A)

0.5

0.59

0.75

0.90

1.05

1.44

1.70

Aspect

Unité principale

Plaque d'acier galvanisé

Dimensions externes

Unité principale

Hauteur (mm)

320

Largeur (mm)

550

700

1,000

1,350

Profildeur (mm)

800

Sous-face aspirant

Hauteur (mm)

9

Largeur (mm)

630

780

1,080

1,430

Profildeur (mm)

500

Poids total

Unité principale (kg)

28

32

43

55

Sous-face (kg)

3.5

4

6

7

Echangeur de chaleur

Tube à ailettes

Isolation sonore et thermique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur centrifuge

Débit d'air standard haut (moyen/bas) (m³/h)

480 (420/340)

570 (490/400)

650 (540/480)

780 (660/540)

1,140 (990/870)

1,260 (1080/870)

1,620 (1410/1200)

1,980 (1710/1490)

Moteur (W)

120

Pression statique extérieure (réglage d'usine) (Pa)

50 (4 mmAq)

Pression statique extérieure (Pa)

110 (10 mmAq)

Filtre à air

Filtre standard longue durée

Type de commande

Télécommande

Liaison

Raccordement gaz (mm)

Ø 9.5

Ø 12.7

Ø 15.9

Raccordement liquide (mm)

Ø 6.4

Ø 9.5

Raccord vidange (dia.nominal.mm)

25 (tube en polyvinyle)

Niveau pression sonore (remarque 2) (haut/moyen/bas) (dB(A))

30/28/26

31/29/27

32/30/28

33/31/29

34/32/29

36/34/32

36/34/32

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de réference qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.
Remarque : Caracteristiques nominales
Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

50Hz

• Unités gainables haute pression statique

Appellation MMD-			AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0721H	AP0961H
Puisance frigorifique/calorifique (remarque 1) (kW)			5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0	22.4/25.0	28.0/31.5
Caracteristiques électriques		Alimentation électrique	Alimentation monophasée 50Hz 230 V (220-240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
		Intensité en fonctionnement (A)	0.81	1.35		1.63	1.84	5.25	5.52
		Puisance absorbee (kW)	0.184	0.299		0.368	0.414	1.200	1.260
		Coefficient de puissance (%)	99	96		98	98	99	99
		Intensité au démarrage (A)	1.3	3.5		4.1	4.8	13.6	14.8
Aspect			Plaque d'acier galvanisé
Dimen-sions externes		Hauteurs largeurs profondeur (mm)	380 x 850 x 660				380 x 1 200 x 660	470 x 1 380 x 1 250
Poids total (kg)			50	52		56	67	150
Echangeur de chaleur			Tube à ailettes
Isolation sonore et thermique			Isolation non inflammable
Unité de venti-lateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (m³/h)		900	1,320		1,600	2,100	3,600	4,200
	Moteur (W)		160			260		370 x 3
	Pression statique extérieur (réglage d'usine) (Pa)		137
	Pression statique extérieur (Pa)		68.6-137-196
	Débit d'air limite (m³/h) Limits inférieure/limits supérieure		720/1,080	1,060/1,580		1,280/1,920	1,680/2,520	2,880/4,320	3,360/5,040
Filtre à air			Fourni en option ou à fournir sur le lieu d'implantation
Type de commande			Télécommande
Liaison		Raccordement gaz (mm)	Ø 12.7	Ø 15.9				Ø 22.2
		Raccordement liquide (mm)	Ø 6.4	Ø 9.5				Ø 12.7
		Raccord vidange (dia. nominal mm)	25 (raccord visse mâle, un côté)
Niveau depression sonore (remarque 2) (haut/moyen/bas) (dB(A))			37	40				49	50

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de réference qui se composent de 5 m de conduite principale et de 2,5 m de conduite de déivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid :Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS Mode Chaud :Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

50Hz

• Plafonniers

Appellation MMC-		AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H
Puissance frigorifique/calorifique (remarque 1) (kW)		4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0
Caracteristiques électriques	Alimentation électrique	Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Intensité en fonctionnement (A)	0.29	0.32	0.42		0.78	0.84
	Puissance absorbée (kW)	0.033	0.038	0.050		0.091	0.110
	Intensité au démarrage (A)	0.43	0.48	0.62		1.17	1.25
Aspect		Blanc (Munsell 10Y 9.3/0.4)
Dimen-sions externes	Hauteur x largeur x profondeur (mm)	210 x 910 x 680		210 x 1 180 x 680		210 x 1 595 x 680
Poids total (kg)		22		26		34
Echangeur de chaleur		Tube à ailettes
Isolation sonore et thermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)	720/600/540	780/660/540	1,110/900/840		1,650/1,380/1,200	1,800/1,560/1,320
	Moteur (W)	30		40		80
Type de commande		Télécommande
Thermostat d'ambiance		Attaché
Filtre à air		Filtre conventionnel (filtre longue durée)
Liaison	Raccordement gaz (mm)	Ø 12.7		Ø 15.9
	Raccordement liquide (mm)	Ø 6.4		Ø 9.5
	Raccord vidange (dia. nominal mm)	20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))		35/32/30	36/33/30	38/36/33		41/38/35	43/40/37

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.
Remarque : Caracteristiques nominales
Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

50Hz

• Unités murales

Appellation MMK-			AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puisance frigorifique/calorifique (remarque 1) (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caracteristiques électriques		Alimentation électrique	Alimentation monophasée 50Hz 230 V (220-240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
		Intensité en fonctionnement (A)	0.30			0.32		0.35
		Puisance absorbée (kW)	0.035			0.037		0.040
		Intensité au démarrage (A)	0.36			0.42		0.47
Aspect		Grille d'aspiration et panneau latréal	Soie floutée (Munsell 1Y 8.9/0.5)
		Grille de soufflage	Gris urbain (Munsell N6.5)
		Surface de dessous	Soie floutée (Munsell 1Y 8.9/0.5)
Dimensions externes		Hauteur x largeur x profondeur (mm)	368 x 895 x 210			368 x 1 055 x 210		368 x 1 430 x 210
Poids total (kg)			18			19		25
Echangeur de chaleur			Tube à ailettes
Isolation sonore et thermique			Isolation non inflammable
Unité de ventiateur	Ventilateur		Ventilateur tangentiel
	Débit d'air standard (haut/moyen/bas) (m3/h)		600/540/480			780/660/600		1,200/1,020/900
	Sortie moteur (W)		30
Filtre à air			Filtre standard simple
Type de commande			Télécommande
Liaison		Raccordement gaz (mm)	Ø9.5			Ø12.7		Ø15.9
		Raccordement liquide (mm)	Ø6.4					Ø9.5
		Raccord vidange (dia. nominal mm)	20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))			39/34/31			42/38/35		42/38/35

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se compose nt de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.
Remarque : Caracteristiques nominales Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

50Hz

• Consoles carrossées

Appellation MML-		AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puissance frigorifique/calorifique (remarque 1) (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caracteristiques electriques	Alimentation électrique	Alimentation monophasée 50Hz 230 V (220-240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Intesité en fonctionnement (A)	0.26		0.43		0.47
	Puisance absorbée (kW)	0.056		0.092		0.102
	Coefficient de puissance (%)	94		93		94
	Intensité au démarrage (A)	0.60		0.80		1.10
Aspect		Ton soie (1Y8.5/0.5)
Dimensions externes	Hauteur x largeur x (mm) profondeur	630 x 950 x 230
Poids total (kg)		37				40	40
Echangeur de chaleur		Tube à ailettes
Isolation sonore et thermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m³/h)	480/420/360		900/780/650		1,080/930/780
	Sortie moteur (W)	45				70
Filtre à air		Filtre standard simple
Type de commande		Télécommande
Liaison	Raccordement gaz (mm)	Ø9.5			Ø12.7		Ø15.9
	Raccordement liquide (mm)	Ø6.4					Ø9.5
	Raccord vidange (dia. nominal mm)	20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))		39/37/35		45/41/38		49/44/39

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de réference qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.
Remarque : Caracteristiques nominales Mode Froid :Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS Mode Chaud :Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

50Hz

• Consoles non-carrossées

Appellation MML-		AP0071BH	AP0091BH	AP0121BH	AP0151BH	AP0181BH	AP0241BH
Puisance frigorifique/calorifique (remarque 1) (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caracteristiques électriques	Alimentation électricque	Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Intensité en fonctionnement (A)	0.25			0.45		0.46
	Puisance absorbée (kW)	0.056			0.090		0.095
	Coefficient de puissance (%)	97			87		90
	Intensité au démarrage (A)	0.60			0.80		1.00
Aspect		Plaque d'acier galvanisé
Dimensions externes	Hauteur x largeur x (mm) profondeur	600 x 745 x 220			600 x 1 045 x 220
Poids total (kg)		21			29
Echangeur de chaleur		Tube à ailettes
Isolation sonore et thermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)	460/400/300			740/600/490		950/790/640
	Moteur (W)	19			70
	Plage de pressions statiques (kPa)	0
Filtre à air		Filtre standard simple
Type de commande		Télécommande
Liaison	Raccordement gaz (mm)	Ø 9.5			Ø 12.7		Ø 15.9
	Raccordement liquide (mm)	Ø 6.4					Ø 9.5
	Raccord vidange (dia. nominal mm)	20 (raccord vissé mâle, un côté)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))		36 (34/32)					42 (37/33)

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de réference qui se compose nt de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.
Remarque : Caracteristiques nominales
Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

Armoires

Appellation MMF-		AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0561H
Puisance frigorifique/calorifique (remarque 1) (kW)		4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0	16.0/18.0
Caracteristiques électriques	Alimentation électrique	Alimentation monophasée50Hz230V (220-240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)	0.67		0.88		1.29	1.60
	Consommation d'énergie (kW)	0.150		0.190		0.280	0.350
	Coefficient de puissance (%)	97		94			95
	Courant de démarrage (A)	0.90		1.10		1.70	2.10
Description		W : Ton soie (1Y 8.5/0.5)
Dimensions externes	Hauteur x largeur x profondeur (mm)	1 750 x 600 x 210				1 750 x 600 x 390
Poids total (kg)		48		49		65
Echangeur de chaleur		Tube à ailettes
Matériau insonorisant et isothermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m³/h)	900/780/660		1,200/1,020/840		1,920/1,680/1,380	2,160/1,860/1,560
	Moteur (W)	37		63		11	16
Filtre à air		Filtre conventionnel (filtre simple)
Commande		Télécommande
Liaison	Raccordement gaz (mm)	Ø 12.7		Ø 15.9
	Raccordement liquide (mm)	Ø 6.4		Ø 9.5
	Orficede drainage (dia.nominalmm)	20 (raccord vissé mâle, un côté)
Niveau depressionsonore (remarque2) (haut/moyen/bas) (dB(A))		46/43/38		49/45/40		51/48/44	54/50/46

Remarque 1: La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se compose nt de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caracteristiques nominales
Mode Froid : Température d'air interieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air interieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Unité interieure (caracteristique 60Hz)

- Cassettes 4-voies

Appellation MMU-

AP0091H

AP0121H

AP0151H

AP0181H

AP0241H

AP0271H

AP0301H

AP0361H

AP0481H

AP0561H

Puisance frigorifique/calorifique (remarque 1) (kW)

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

11.2/12.5

14.0/16.0

16.0/18.0

Caracteristiques électriques

Alimentation électrique

Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)

Courant de fonctionnement (A)

0.18

0.20

0.22

0.26

0.37

0.61

0.85

0.87

Consommation dénergie (kW)

0.020

0.022

0.026

0.032

0.048

0.070

0.110

0.112

Courant de démarrage (A)

0.30

0.33

0.36

0.42

0.59

0.87

1.23

1.26

Description

Unité principale

Plaque d'acier galvanisée avec isolation thermique

Sous-face

Appellation

RBC-U21PG (W)-E

Colorisme panneau

Blanc lunaire (Munsell/2.5GY 9.0/0.5)

Dimensions externes

Unité principale

Hauteur (mm)

256

319

Largeur (mm)

840

Profildeur (mm)

840

Sous-face

Hauteur (mm)

35

Largeur (mm)

950

Profildeur (mm)

950

Poids total

Unité principale (kg)

20

22

23

28

Panneau de plafond (kg)

4.5

Echangeur de chaleur

Tube à ailettes

Matériau insonorisant et isothermique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur double-flux

Débit d'air standard élevé (m³/h) (moyen/bas)

800 (730/680)

930 (830/790)

1,050 (920/800)

1,200 (920/820)

1,320 (1,110/850)

1,680 (1,300/1,070)

2,040 (1,430/1,130)

2,090 (1,520/1,230)

Moteur (W)

60

90

Filtre à air

Filtre conventionnel (filtre longue durée)

Commande

Télécommande

Liaison

Raccordement gaz (mm)

Ø9.5

Ø12.7

Ø15.9

Raccordement liquide (mm)

Ø6.4

Ø9.5

Orifice de drainage (dia. nominal mm)

25 (tube en polyvinyle)

Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas)

30/29/27

31/29/27

32/29/28

34/31/28

37/33/30

40/36/33

44/38/34

45/40/34

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se compose de 5 m de conduite principale et de 2,5 m de conduite de déivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air interieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air interieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Cassettes 2-voies

Appellation MMU-			AP0071WH	AP0091WH	AP0121WH	AP0151WH	AP0181WH	AP0241WH	AP0271WH	AP0301WH
Puisance frigorifique/calorifique (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	9.0/10.0
Caracteristiques électriques	Alimentation électricque		Alimentation monophasée 60Hz 220V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement(A)		0.33			0.38		0.53		0.58
	Consommation (kW) d'énergie		0.070			0.076		0.115		0.123
	Coefficient de puissance (%)		97			90		99		96
	Courant de démarrage (A)		0.46			0.59		0.87		0.96
Description	Unité principale		Plaque d'acier galvanisée avec isolation thermique
	Sous-face	Appellation	RBC-UW136PG			RBC-UW266PG
		Colorisme parneau	Ivoire clair (Munsell 10Y 9/0.5)
Dimensions externes	Unité principale	Hauteur (mm)	398
		Largeur (mm)	830			1.350
		Profondeur(mm)	550
	Sous-face	Hauteur (mm)	8
		Largeur (mm)	1,000			1,520
		Profondeur(mm)	650
Poids total	Unité principale (kg)		33			44		48
	Sous-face (kg)		8			11
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de ventilateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)		570/510/450			780/700/600		1,140/960/720		1,260/1,140/960
	Moteur (W)		53			39		53
Filtre à air			Filtre conventionnel (filtre longue durée)
Commande			Télécommande
Liaison	Raccordement gaz (mm)		Ø9.5			Ø12.7		Ø15.9
	Raccordement liquide (mm)		Ø6.4					Ø9.5
	Orifice de drainage (dia. nominal en mm)		25 (tube en polyvinyle)
Niveau depressionsonore (remarque2) (haut/moyen/bas) (dB(A))			34/32/30			35/33/30		38/35/33		40/37/34

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de déivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caracteristiques nominales • Mode Froid : Température d'air interieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6 C BH

60Hz

Cassettes 1-voie

Appellation MMU-			AP0071YH	AP0091YH	AP0121YH	AP0151SH	AP0181SH	AP0241SH
Puisance frigorifique/calorifique (remarque kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
1) Caracteristiques électriques (Rémarque 2)		Alimentation électricale		Alimentation monophasée 60Hz 220V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
		Courant de fonctionnement (A)		0.26		0.54		0.61
		Consommation d'énergie (kW)		0.056		0.115		0.130
		Coefficient de puissance (%)		98		97		97
		Courant de démarrage (A)		0.60		0.80		1.10
Description		Unité principale		Plaque d'acier galvanisée avec isolation thermique
		Sous-face	Appellation	RBC-UY135PG		RBC-US165PG		RBC-US265PG
			Coloris de panneau	W : Ton soie (1Y8.5/0.5)
Dimensions externes		Unité principale	Hauteur (mm)	235		198
			Largeur (mm)	850		1,000		1,200
			Profondeur (mm)	400		655
		Sous-face	Hauteur (mm)	18		10
			Largeur (mm)	1,050		1,220		1,420
			Profondeur (mm)	470		755
Poids total		Unité principale (kg)		22		27		31
		Sous-face (kg)		3.5		8		9
Echangeur de chaleur				Tube à ailettes
Matériau insonorisant et isothermique				Isolation non inflammable
Unité de venti- lateur	Ventilateur			Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)			540/480/420		780/720/660		1,200/1,140/1,020
	Moteur (W)			22		34
Commande				Télécommande
Thermostat d'ambiance				Attaché
Filtre à air				Filtre conventionnel (filtre longue durée)
Liaison		Raccordement gaz (mm)		Ø9.5		Ø12.7		Ø15.9
		Raccordement liquide (mm)		Ø6.4				Ø9.5
		Orifice de drainage (dia. nominal mm)		25 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))				42/39/34		42/39/35		43/41/37

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de réference, qui se composent de 5 m de conduite principale et de 2,5 m de conduite de déivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.

• Unitésgainable

Appellation MMD-

AP0071BH

AP0091BH

AP0121BH

AP0151BH

AP0181BH

AP0241BH

AP0271BH

AP0301BH

AP0361BH

AP0481BH

AP0561BH

Puisance frigorifique/calorifique (remarque 1)(kW)

2.2/2.5

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

11.2/12.5

14.0/16.0

16.0/18.0

Caracteristiques electriques

Alimentation électrique

Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)

Courant defondissement (A)

0.30

0.35

0.45

0.55

0.64

0.87

1.03

Consommation dénergie (kW)

0.033

0.039

0.050

0.060

0.071

0.107

0.128

Courant de démarrage (A)

0.5

0.59

0.75

0.90

1.05

1.44

1.70

Description

Unité principale

Plaque d'acier galvanisée

Dimensions externes

Unité principale

Hauteur (mm)

320

Largeur (mm)

550

700

1,000

1,350

Profondeur (mm)

800

Sous-face aspirant

Hauteur (mm)

9

Largeur (mm)

630

780

1,080

1,430

Profondeur (mm)

500

Poids total

Unité principale (kg)

28

32

43

55

Sous-face (kg)

3.5

4

6

7

Echangeur de chaleur

Tube à ailettes

Matériau insonorisant et isothermique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur centrifuge

Débit d'air standard élevé (moyen/bas) (m³/h)

480 (420/340)

570 (490/400)

650 (540/480)

780 (660/540)

1,140 (990/870)

1,260 (1,080/870)

1,620 (1,410/1,200)

1,980 (1,710/1,490)

Moteur (W)

120

Pression statique extérieure (réglage d'usine) (Pa)

50 (4 mmAq)

Pression statique extérieure(pa)

110 (10 mmAq)

Filtre à air

Filtre conventionnel (filtre longue durée)

Commande

Télécommande

Liaison

Raccordement gaz (mm)

Ø9.5

Ø12.7

Ø15.9

Raccordement liquide (mm)

Ø6.4

Ø9.5

Orifice de drainage (dia. nominal mm)

25 (tube en polyvinyle)

Niveau depressionsonore (remarque2) (haut/moyen/bas) (dB(A))

30/28/26

31/29/27

31/29/27

32/30/28

33/31/29

34/32/29

36/34/32

38/36/32

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la nomé JIS B 8615 sur la base des liaisons de réference, qui se compose de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caracteristiques nominales Mode Froid : Température d'air interieur 27°C BS/19°C BH, température d'air extérieur 35°C BSBode Chaud : Température d'air interieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Unités gainables haute pression statique

Appellation MMD-			AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0721H	AP0961H
Puisance frigorifique/calorifique (remarque 1) (kW)			5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0	22.4/25.0	28.0/31.5
Caracteristiques électriques		Alimentation électrique	Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
		Courant défonctionnement (A)	0.92	1.80		2.07	2.26	7.10	7.42
		Consommation dénergie (kW)	0.198	0.385		0.450	0.490	1.540	1.610
		Coefficient de puissance (%)	98	97		99		99
		Courant de démarrage (A)	1.30	3.40		3.90	4.35	13.00	13.60
Description			Plaque d'acier galvanisée
Dimen-sions externes		Hauteuxlargeurxprofondeur (mm)	380 x 850 x 660				380 x 1200 x 660	470 x 1 380 x 1 250
Poids total (kg)			50	52		56	67	150
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de venti-lateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (m3/h)		900	1,320		1,600	2,100	3,600	4,200
	Moteur (W)		160			260		370 x 3
	Pression statique extérieur (Pa) (réglage d'usine)		137
	Pression statique extérieur (Pa)		68.6-137-196
	Débit d'air limite (m3/h) Limité inférieure/limits supérieure		720/1,080	1,060/1,580		1,280/1,920	1,680/2,520	2,880/4,320	3,360/5,040
Filtre à air			Fourni en option ou à fournir sur le lieu d'implantation
Commande			Télécommande
Liaison		Raccordement gaz (mm)	Ø 12.7	Ø 15.9				Ø 22.2
		Raccordement liquide (mm)	Ø 6.4	Ø 9.5				Ø 12.7
		Orifice de drainage (dia. nominal mm)	25 (raccord visse mâle, un côté)
Niveau depressionsonore(remarque2) (dB(A)) (haut/moyen/bas)			37	40				49	50

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence, qui se composent de 5 m de conduite principale et de 2,5 m de conduite de déivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caracteristiques nominales Mode Froid : Température d'air interieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air interieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

60Hz

• Plafonniers

Appellation MMC-		AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H
Puisance frigorifique/calorifique (remarque 1) (kW)		4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0
Caracteristiques électriques	Alimentation électrique	Alimentation monophasée 60Hz 220V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)	0.30	0.34	0.44		0.82	0.87
	Consommation d'énergie (kW)	0.033	0.038	0.050		0.091	0.110
	Courant de démarrage (A)	0.43	0.48	0.62		1.17	1.25
Description		Blanc (Munsell 10Y 9.3/0.4)
Dimen-sions externes	Hauteur x largeur x profondeur (mm)	210 x 910 x 680		210 x 1 180 x 680		210 x 1 595 x 680
Poids total (kg)		22		26		34
Echangeur de chaleur		Tube à ailettes
Matériau insonorisant et isothermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)	720/600/540	780/660/540	1,110/900/840		1,650/1,380/1,200	1,800/1,560/1,320
	Moteur (W)	30		40		80
Commande		Télécommande
Thermostat d'ambiance		Attaché
Filtre à air		Filtre conventionnel (filtre longue durée)
Liaison	Raccordement gaz (mm)	Ø 12.7		Ø 15.9
	Raccordement liquide (mm)	Ø 6.4		Ø 9.5
	Orifice de drainage (dia. rônominal mm)	20 (tube en polyvinyle)
Niveau depression sonore (remarque 2) (haut/moyen/bas) (dB(A))		35/32/30	36/33/30	38/36/33		41/38/35	43/40/37

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se compose nt de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caracteristiques nominales Mode Froid : Température d'air interieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air interieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

60Hz

• Unités murales

Appellation MMK-			AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puisance frigorifique/calorifique (remarque 1) (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caracteristiques électriques		Alimentation électrique		Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
		Courant de fonctionnement (A)		0.32		0.34		0.35
		Consommation d'énergie (kW)		0.035		0.037		0.040
		Courant de démarriage (A)		0.46		0.48		0.60
Description		Grille de soufflage et panneau látral		Soie floutée (Munsell 1Y 8.9/0.5)
		Grille de soufflage		Gris urbain (Munsell N6.5)
		Surface de dessous		Soie floutée (Munsell 1Y 8.9/0.5)
Dimensions externes		Hauteurxlargeurxprofondeur (mm)		368 x 895 x 210		368 x 1 055 x 210		368 x 1 430 x
Poids total (kg)				18		19		210 25
Echangeur de chaleur				Tube à ailettes
Matériau insonorisant et isothermique				Isolation non inflammable
Unité de ventiateur	Ventilateur			Ventilateur tangentiel
	Débit d'air standard (haut/moyen/bas) (m3/h)			600/540/480		780/660/600		1,200/1,020/900
	Sortie moteur (W)			30
Filtre à air				Filtre conventionnel (filtre simple)
Commande				Télécommande
Liaison		Raccordement gaz (mm)		Ø9.5		Ø12.7		Ø15.9
		Raccordement liquide (mm)		Ø6.4				Ø9.5
		Orifice de drainage (dia. nominal mm)		20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))				39/34/31		42/38/35		42/38/35

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence, qui se compose de 5 m de conduite principale et de 2,5 m de conduite de déivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caracteristiques nominales Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

• Consoles carrossées

Appellation MML-		AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puisance frigorifique/calorifique (remarque 1) (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caracteristiques électriques	Alimentation électrique	Alimentation monophasée 60Hz 220V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)	0.25		0.44		0.53
	Consommation d'énergie (kW)	0.053		0.092		0.113
	Coefficient de puissance (%)	96		95		97
	Courant de démarrage (A)	0.60		0.80		1.10
Description		Ton soie (1Y8.5/0.5)
Dimensions externes	Hauteurlargeuxprofondeur (mm)	630 x 950 x 230
Poids total (kg)		37				40
Echangeur de chaleur		Tube à ailettes
Matériau insonorisant et isothermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m³/h)	480/420/360		900/780/650		1,080/930/780
	Sortie moteur (W)	45				70
Filtre à air		Filtre conventionnel (filtre simple)
Commande		Télécommande
Liaison	Raccordement gaz (mm)	Ø9.5			Ø12.7		Ø15.9
	Raccordement liquide (mm)	Ø6.4					Ø9.5
	Orifice de drainage (dia. nominal mm)	20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas)		39/37/35		45/41/38		49/44/39

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se compose de 5 m de conduite principale et de 2,5 m de conduite de déivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caracteristiques nominales Mode Froid : Température d'air interieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air interieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Consoles non carrossées

Appellation MML-		AP0071BH	AP0091BH	AP0121BH	AP0151BH	AP0181BH	AP0241BH
Puisance frigorifique/calorifique (remarque 1) (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caracteristiques électriques	Alimentation électrique	Alimentation monophasée 60Hz 220V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)	0.27			0.46		0.51
	Consommation d'énergie (kW)	0.058			0.096		0.110
	Coefficient de puissance (%)	98			95		98
	Courant de démarrage (A)	0.60			0.80		1.00
Description		Plaque d'acier galvanisée
Dimensions externes	Hauteur x largeur x (mm) profondeur	600 x 745 x 220			600 x 1 045 x 220
Poids total (kg)		21			29
Echangeur de chaleur		Tube à ailettes
Matériau insonorisant et isothermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)	460/400/300			740/600/490		950/790/640
	Moteur (W)	19			70
	Plage depressions statiques (kPa)	0
Filtre à air		Filtre conventionnel (filtre simple)
Commande		Télécommande
Liaison	Raccordement gaz (mm)	Ø9.5			Ø12.7		Ø15.9
	Raccordement liquide (mm)	Ø6.4					Ø9.5
	Orifice de drainage (dia. nominal mm)	20 (raccord vissé mâle, un côté)
Niveau depressionsonore (remarque2) (haut/moyen/bas) (dB(A))		36/34/32					42/37/33

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence, qui se compose de 5 m de conduite principale et de 2,5 m de conduite de déivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caracteristiques nominales Mode Froid : Température d'air interieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air interieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Armoires

Appellation MMF-		AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0561H
Puissance frigorifique/calorifique (remarque 1) (kW)		4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0	16.0/18.0
Caracteristiques électriques	Alimentation électrique	Alimentation monophasée 60Hz 220V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)	0.67		0.90		1.37	1.75
	Consommation d'énergie (kW)	0.146		0.195		0.295	0.380
	Coefficient de puissance (%)	99		98			99
	Courant de démarrage (A)	0.90		1.10		1.18	2.30
Description		W : Ton soie (1Y 8.5/0.5)
Dimensions externes	Hauteur x largeur x (mm) profondeur	1 750 x 600 x 210				1 750 x 600 x 390
Poids total (kg)		48		49		65
Echangeur de chaleur		Tube à ailettes
Matériau insonisant et isothermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (m³/h) (haut/moyen/bas)	900/780/660		1,200/1,020/840		1,680/1,920/1,380	2,160/1,860/1,560
	Moteur (W)	37		63		110	160
Filtre à air		Filtre conventionnel (filtre simple)
Commande		Télécommande
Liaison	Raccordement gaz (mm)	Ø 12.7		Ø 15.9
	Raccordement liquide(mm)	Ø 6.4		Ø 9.5
	Orifice de drainage (dia. nominal mm)	20 (raccord visse mâle, un côté)
Niveau de depression sonore (remarque 2) (haut/moyen/bas) (dB(A))		46/43/38		49/45/40		51/48/44	54/50/46

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence, qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Unité extérieure (50Hz)

50 Hz

CV				5 CV	6 CV	8 CV	10 CV	12 CV
Modèle	Froid seulMMY-			MAP0501T8	MAP0601T8	MAP0801T8	MAP1001T8	MAP1201T8
	Pompe à chaleurMMY-			MAP0501HT8	MAP0601HT8	MAP0801HT8	MAP1001HT8	MAP1201HT8
Type d'unité extérieure				Inverter
Puisance frigorifique (* 1) (kW)				14.0	16.0	22.4	28.0	33.5
Puisance calorifique nominale (* 1) (kW)				16.0	18.0	25.0	31.5	37.5
Alimentation électricque (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiques électriques (* 1)	Froid	Courant de fonctionnement (A)		5.85	7.28	8.62	11.55	18.30
		Consommation d'énergie (kW)		3.65	4.64	5.67	7.68	11.92
		Coefficient de puissance (%)		90	92	95	96	94
		EER (kW/kW)		3.84	3.45	3.95	3.65	2.81
		Courant de démarrage (A)		1.0	1.0	1.0	1.0	1.0
	Chaud	Courant de fonctionnement (A)		6.09	7.08	8.93	11.98	15.65
		Consommation d'énergie (kW)		3.84	4.56	5.88	7.97	10.19
		Coefficient de puissance (%)		91	93	95	96	94
		COP (kW/kW)		4.17	3.95	4.25	3.95	3.68
		Courant de démarrage (A)		1.0	1.0	1.0	1.0	1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		227		256
		Pompe à chaleur (kg)		228		258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puisance moteur (kW)			1,1 x 2	1,4 x 2	2,3 x 2	3,1 x 2	4,2 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.60
	Débit d'air (m3/h)			9,000		9,900	10,500
Récupérateur de chaleur				Tube à ailettes
Réfrigérant R410A (charge de réfrigérant) (* 3)		Froid seul (kg)		8.0		11
		Pompe à chaleur (kg)		8.5		12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(*)
Caracteristiques des liaisons tubes Caracteristiques techniques (* 4)	Tuyau raccord	Côté gaz (mm)		Ø 15.9	Ø 19.1	Ø 22.2		Ø 28.6
		Côté liquide (mm)		Ø 9.5		Ø 12.7
		Raccord d'équilibrage d'huile (mm)		Ø 9.5
	Tuyau raccordement	Côté gaz		Evasé	Brasé
		Côté liquide		Evasé
		Raccord d'équilibrage d'huile		Evasé
	Longueur équivalent Longueur équivalente (m)			175
	Longueur réelle maxi (m)			150 (Sila longueur totale du coude est supérieur à 150 m, utiliser comme étonl la longueur équivalente maxi.)
	Longueur totale du tuyau maxi (m)			300
	Dénivélé maxi (m)			L'unité extérieur est plus haute que l'unité intérieure : 50
				L'unité extérieur est plus haute que l'unité intérieure : 40 (*)
Câble de commande				Câble blindé 1,25 mm² x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes. jusqu'à 1000m (Câble blindé) 2,0 mm² x 2 âmes. jusqu'à 2000 m
Nombre maxi. d'unités interieures combinées				8	10	13	16	20
Niveau de pression acoustique (dB(A))				55	56	57	58	59

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

Unité extérieure (combinaison) (50Hz)

50 Hz

CV			14 CV		16 CV		18 CV		20 CV
Modèle		Froid seul MMY-	AP1401T8		AP1601T8		AP1801T8		AP2001T8
		Pompe à chaleur MMY-	AP1401HT8		AP1601HT8		AP1801HT8		AP2001HT8
Type d'unité extérieur			Inverter
Modèle d'unitéextérieur		Froid seul MMY-	MAP0801T8	MAP0601T8	MAP0801T8	MAP0801T8	MAP1001T8	MAP0601T8	MAP1001T8	MAP1001T8
		Pompe à chaleur MMY-	MAP0801HT8	MAP0601HT8	MAP0801HT8	MAP0801HT8	MAP1001HT8	MAP0801HT8	MAP1001HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)			38.4		45		50.4		56.0
Puissance calorifique nominale (* 1) (kW)			43.0		50.0		56.5		63.0
Alimentation électric (★ 2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiquesélectrques(★ 1)	Froid	Courant de fonctionnement (A)	17.08		18.54		21.29		24.31
		Consommation dénergie (kW)	11.12		12.20		14.16		16.17
		Coefficient de puissance (%)	94		95		96		96
		EER (kW/kW)	3.45		3.69		3.56		3.46
		Courant de démarriage (A)	1.0		1.0		1.0		1.0
	Chaud	Courant de fonctionnement (A)	16.83		18.65		21.61		24.75
		Consommation dénergie (kW)	10.96		12.28		14.37		16.46
		Coefficient de puissance (%)	94		95		96		96
		COP (kW/kW)	3.92		4.07		3.93		3.83
		Courant de démarriage (A)	1.0		1.0		1.0		1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	227	256	256	256	256	256	256
		Pompe à chaleur (kg)	258	228	258	258	258	258	258	258
Coloris			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hémétique
	Puissance moteur (kW)		2,3 x 2	1,4 x 2	2,3 x 2		3,1 x 2	2,3 x 2	3,1 x 2
Ventilateur	Ventilateur		Ventilateur axiaI
	Puissance moteur (kW)		0.6
	Débit d'air (m3/h)		9,900	9,000	9,900		10,500	9,900	10,500
Récapucateur de chaleur			Tube à ailettes
Réfrigérant R410ACharge de frigorige (*) (★ 3)		Froid seul (kg)	11.0	8.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)	12.5	8.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité (★ 5)			(*)
Caracteristiquesdes liaisonsfrigorifique.(* 4)	Tuyau raccord.	Côté gaz (m)	Ø22.2	Ø19.1	Ø22.2
		Côté liquide (m)	Ø12.7	Ø9.5	Ø12.7
		Raccordéquilibrage duile (m)	Ø9.5
	Tuyau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Raccordéquilibrage duile	Evasé
	Longueur équivalent Longueur équivalente (m)		175
	Longueur réelle maxi (m)		150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étonla longueur équivalente maxi.)
	Longueur totale de tuyau maxi (m)(longueur réelle)		300
	Dénivélé maxi (m)		L'unité extérieure est plus haute que l'unité intérieure : 50
			L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blinéd 1,25 mm² x 2 âmes. jusqu'à 2000 m
Télécommande centralisé			Branchement à l'unité extérieur : (Câble blinéd) 1,25 mm² x 2 âmes. jusqu'à 1000 m et(Câble blinéd) 2,0 mm² x 2 âmes. jusqu'à 2000 m
Nombre maxi. d'unités intérieures combinées			23		27		30		33
Niveau de pression acoustique (dB(A))			59.5		60		60.5		61

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigerant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajoute sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.

Dispositif de sécurité du système

*5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.

*6 : 30 m lorsque le dénivèle entre les unités intérieures dépasse les 3 m.

50 Hz

CV			22 CV
Modèle		Froid seul MMY-	AP2201T8			AP2211T8
		Pompe à chaleur MMY-	AP2201HT8			AP2211HT8
Type d'unité extérieur			Inverter
Modèle d'unitéextérieur		Froid seul MMY-	MAP0801T8	MAP0801T8	MAP0601T8	MAP1201T8	MAP1001T8
		Pompe à chaleur MMY-	MAP0801HT8	MAP0801HT8	MAP0601HT8	MAP1201HT8	MAP1001HT8
Puisance frigorifique nominale (* 1) (kW)			61.5
Puisance calorifique nominale (* 1) (kW)			69.0
Alimentation électricque (* 2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiqueselectriques(* 1)	Froid	Courant de fonctionnement (A)	26.42			31.01
		Consommation dénergie (kW)	17.39			20.41
		Coefficient de puissance (%)	95
		EER (kW/kW)	3.54			3.01
		Courant de démarriage(A)	1.0			1.0
	Chaud	Courant de fonctionnement (A)	26.36			28.38
		Consommation dénergie (kW)	17.35			18.68
		Coefficient de puissance(%)	95
		COP (kW/kW)	3.98			3.69
		Courant démarriage (A)	1.0			1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	256	227	256	256
		Pompe à chaleur (kg)	258	258	228	258	258
Colors			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hermétique
	Puisance moteur (kW)		2,3 x 2		1,4 x 2	4,2 x 2	3,1 x 2
Ventilateur	Ventilateur		Ventilateur axiaI
	Puisance moteur (kW)		0.6
	Débit d'air (m3/h)		9,900		9,000	10,500
Récupérateur de chaleur			Tube à ailettes
Réfrigérant R410ACharge de frigorige (*) (3)		Froid seul (kg)	11.0	11.0	8.0	11.0	11.0
		Pompe à chaleur (kg)	12.5	12.5	8.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*)5
Caracteristiquesdes liaisonsfrigorifique.(* 4)	Tuyau raccord.	Côté gaz (mm)	Ø 22.2		Ø 19.1	Ø 28.6	Ø 22.2
		Côté liquide (mm)	Ø 12.7		Ø 9.5	Ø 12.7
		Raccordéquilibratedule (mm)	Ø 9.5
	Tuyau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Raccordéquilibratedule	Evasé
	Maxi. Longueur équivalente (m)		175
	Maxi. maxi (m)		150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi(longueur réelle) (m)		300
	Maxi. maxi (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blindé 1,25 mm² x 2 âmes. jusqu'à 2000 m
Télécommande centralisé			Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes. jusqu'à 1000 m et(Câble blindé) 2,0 mm² x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités interieures combinées			37
Niveau de pression acoustique (dB(A))			61.5

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ C BS/19°C BH, température d'air extérieur 35^ C BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajoute sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.
Dispositif de sécurité du système
5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

50 Hz

CV			24CV
Modèle		Froid seul MMY-	AP2401T8			AP2411T8
		Pompe à chaleur MMY-	AP2401HT8			AP2411HT8
Type d'unité extérieur			Inverter
Modèle d'unitéextérieur		Froid seul MMY-	MAP0801T8	MAP0801T8	MAP0801T8	MAP1201T8	MAP1201T8
		Pompe à chaleur MMY-	MAP0801HT8	MAP0801HT8	MAP0801HT8	MAP1201HT8	MAP1201HT8
Puissance frigorifique nominale (* 1) (kW)			68.0
Puissance calorifique nominale (* 1) (kW)			76.5
Alimentation électric (2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiquesélectriques(* 1)	Froid	Courant de fonctionnement (A)	27.73			38.02
		Consommation dénergie (kW)	18.44			25.02
		Coefficient de puissance (%)	96			95
		EER (kW/kW)	3.69			2.72
		Courant de démarriage (A)	1.0			1.0
	Chaud	Courant de fonctionnement (A)	27.96			32.06
		Consommation dénergie (kW)	18.79			21.32
		Coefficient de puissance (%)	97			96
		COP (kW/kW)	4.07			3.59
		Courant de démarriage (A)	1.0			1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	256	256	256	256
		Pompe à chaleur (kg)	258	258	258	258	258
Coloris			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hermétique
	Puissance moteur (kW)		2,3 x 2			4,2 x 2
Ventilateur	Ventilateur		Ventilateur axial
	Puissance moteur (kW)		0.6
	Débit d'air (m3/h)		9,900			10,500
Récupérateur de chaleur			Tube à ailettes
Réfrigerant R410ACharge de frigorige (*) (3)		Froid seul (kg)	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*) 5
Caracteristiquesdes liaisonsfrigorifique.*4)	Tuyau raccord.	Côté gaz (mm)	Ø22.2			Ø28.6
		Côté liquide (mm)	Ø12.7
		Raccordéquilibratedhuile (mm)	Ø9.5
	Tuyau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Raccordéquilibratedhuile	Evasé
	Maxi. Longueur équivalente (m)		175
	Maxi. maxi (m)		150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étacon la longueur équivalente maxi.)
	Maxi. maxi(longueur réelle) (m)		300
	Maxi. maxi (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blindé 1,25 mm² x 2 âmes. jusqu'à 2000 m
Télécommande centralisée			Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes. jusqu'à 1000 m et(Câble blindé) 2,0 mm² x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées			40
Niveau de pression acoustique (dB(A))			62

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ C BS/19°C BH, température d'air extérieur 35^ C BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

CV			26CV			28CV			30CV
Modèle		Froid seul MMY-	AP2601T8			AP2801T8			AP3001T8
		Pompe à chaleur MMY-	AP2601HT8			AP2801HT8			AP3001HT8
Type d'unité extérieur			Inverter
Modèle d'unitéextérieur		Froid seul MMY-	MAP1001T8	MAP0801T8	MAP0801T8	MAP1001T8	MAP1001T8	MAP0801T8	MAP1001T8	MAP1001T8	MAP1001T8
		Pompe à chaleur MMY-	MAP1001HT8	MAP0801HT8	MAP0801HT8	MAP1001HT8	MAP1001HT8	MAP0801HT8	MAP1001HT8	MAP1001HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)			73			78.5			84.0
Puissance calorifique nominale (* 1) (kW)			81.5			88.0			95.0
Alimentation électricque (* 2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiquesélectriques(* 1)	Froid	Courant de fonctionnement (A)	30.51			33.48			36.48
		Consommation d'énergie (kW)	20.29			22.27			24.26
		Coefficient de puissance (%)	96
		EER (kW/kW)	3.60			3.52			3.46
		Courant de démarrage(A)	1.0			1.0			1.0
	Chaud	Courant de fonctionnement (A)	31.16			33.98			36.93
		Consommation d'énergie (kW)	20.51			22.60			24.82
		Coefficient de puissance (%)	95			96			97
		COP (kW/kW)	3.97			3.89			3.83
		Courant de démarrage(A)	1.0			1.0			1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	256	256	256	256	256	256	256	256
		Pompe à chaleur (kg)	258	258	258	258	258	258	258	258	258
Colors			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hermétique
	Puissance moteur (kW)		2,3 x 2			3,1 x 2		2,3 x 2	3,1 x 2
Ventilateur	Ventilateur		Ventilateur axial
	Puissance moteur (kW)		0.6
	Débit d'air (m3/h)		10,500	9,900		10,500		9,900	10,500
Récapucateur de chaleur			Tube à ailettes
Réfrigerant R410ACharge de frigorige (*) (3)		Froid seul (kg)	11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur(kg)	12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*)5
Caracteristiquesdes liaisonsfrigorifique. (* 4)	Tuyau raccord.	Côté gaz (mm)	Ø22.2
		Côté liquide (mm)	Ø12.7
		Racordéquilibratedhuile (mm)	Ø9.5
	Tuyau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Racordéquilibratedhuile	Evasé
	Maxi. Longueur équivalente (m)		175
	Maxi. maxi (m)		150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étaison la longueur équivalente maxi.)
	Maxi. maxi(longueur réelle) (m)		300
	Maxi. maxi (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blinnde 1,25 mm2x 2 âmes. jusqu'à 2000 m
Télécommande centralisée			Branchement à l'unité extérieur : (Câble blinnde) 1,25 mm2x 2 âmes. jusqu'à 1000 m et(Câble blinnde) 2,0 mm2x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées			43			47			48
Niveau de pression acoustique (dB(A))			62			62.5			63

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ C BS/19°C BH, température d'air extérieur 35^ C BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajoute sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.
Dispositif de sécurité du système
5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

50 Hz

CV			32 CV
Modèle		Froid seul MMY-	AP3201T8				AP3211T8
		Pompe à chaleur MMY-	AP3201HT8				AP3211HT8
Type d'unité extérieur			Inverter
Modèle d'unitéextérieur		Froid seul MMY-	MAP0801T8	MAP0801T8	MAP0801T8	MAP0801T8	MAP1201T8	MAP1001T8	MAP1001T8
		Pompe à chaleur MMY-	MAP0801HT8	MAP0801HT8	MAP0801HT8	MAP0801HT8	MAP1201HT8	MAP1001HT8	MAP1001HT8
Puisance frigorifique nominale (* 1) (kW)			90.0
Puisance calorifique standard (* 1) (kW)			100.0
Alimentation électricque (* 2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiquesélectriques(* 1)	Froid	Courant de fonctionnement (A)	37.09				43.08
		Consommation dénergie (kW)	24.41				28.65
		Coefficient de puissance(%)	95				96
		EER (kW/kW)	3.69				3.14
		Courant de démarrage (A)	1.0				1.0
	Chaud	Courant de fonctionnement (A)	37.32				40.69
		Consommation dénergie (kW)	24.56				26.78
		Coefficient de puissance (%)	95				95
		COP (kW/kW)	4.07				3.73
		Courant de démarrage (A)	1.0				1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	256	256	256	256	256	256
		Pompe à chaleur (kg)	258	258	258	258	258	258	258
Colors			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hermétique
	Puisance moteur (kW)		2,3 x 2				4,2 x 2	3,1 x 2
Ventilateur	Ventilateur		Ventilateur axial
	Puisance moteur (kW)		0.6
	Débit d'air (m3/h)		9,900				10,500
Récupérateur de chaleur			Tube à ailettes
Réfrigerant R410ACharge de frigorigne(*3)		Froid seul (kg)	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*)5
Caracteristiquesdes liaisonsfrigorifique.*4)	Tuyau raccord.	Côté gaz (mm)	Ø22.2				Ø28.6	Ø22.2
		Côté liquide (mm)	Ø12.7
		Raccordedéquilibratedhuile (mm)	Ø9.5
	Tuyau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Raccordedéquilibratedhuile	Evasé
	Maxi. Longueur équivalente (m)		175
	Maxi. maxi (m)		150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi(longueur réelle) (m)		300
	Maxi. maxi (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blinédé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée			Branchement à l'unité extérieur: (Câble blinédé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et(Câble blinédé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées			48
Niveau de pression acoustique (dB(A))			63

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajoute sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

50 Hz

CV				34 CV
Modèle		Froid seulMMY-		AP3401T8				AP3411T8
		Pompe à chaleurMMY-		AP3401HT8				AP3411HT8
Type d'unité extérieur				Inverter
Modèle d'unitéextérieur		Froid seulMMY-		MAP1001T8	MAP0801T8	MAP0801T8	MAP0801T8	MAP1201T8	MAP1201T8	MAP1001T8
		Pompe à chaleurMMY-		MAP1001HT8	MAP0801HT8	MAP0801HT8	MAP0801HT8	MAP1201HT8	MAP1201HT8	MAP1001HT8
Puisance frigorifique nominale (* 1) (kW)				96.0
Puisance calorifique nominale (* 1) (kW)				108.0
Alimentation électric (★ 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiquesélectriques(★ 1)	Froid	Courant de fonctionnement (A)		39.89				50.26
		Consommation d'énergie (kW)		26.53				33.08
		Coefficient de puissance (%)		96				95
		EER (kW/kW)		3.62				2.90
		Courant de démarrage (A)		1.0				1.0
	Chaud	Courant de fonctionnement (A)		40.22				44.42
		Consommation d'énergie (kW)		27.03				29.54
		Coefficient de puissance (%)		97				96
		COP (kW/kW)		4.00				3.66
		Courant de démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	256	256	256	256	256
		Pompe à chaleur (kg)		258	258	258	258	258	258	258
Colors				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hemétique
	Puisance moteur (kW)			3,1 x 2	2,3 x 2			4,2 x 2		3,1 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500	9,900			10,500
Récupérateur de chaleur				Tube à ailettes
Réfrigerant R410ACharge de frigorigène (*) (★ 3)		Froid seul (kg)		11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)		12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(*) 5)
Caracteristiquesdes liaisonsfrigorifique. (★ 4)	Tuyauroccord.	Côté gaz (mm)		Ø 22.2				Ø 28.6		Ø 22.2
		Côté liquide (mm)		Ø 12.7
		Raccordé'équilibrage d'huile (mm)		Ø 9.5
	Tyauroccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Raccordé'équilibrage d'huile		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étacon la longueur équivalente maxi.)
	Maxi. maxi(longueur réelle) (m)			300
	Maxi. maxi (m)			L'unité extérieur est plus haute que l'unité intérieure : 50
				L'unité extérieur est plus haute que l'unité intérieur : 40 (*) (★ 6)
Câble de commande				Câble blindé 1,25 mm² x 2 âmes. jusqu'à 2000 m
Télécommande centralisé				Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes. jusqu'à 1000 m et(Câble blindé) 2,0 mm² x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				48
Niveau de pression acoustique (dB(A))				63.5				63.5

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ C BS/19°C BH, température d'air extérieur 35^ C BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajoute sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.
Dispositif de sécurité du système
5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

50 Hz

CV				36 CV
Modèle		Froid seul MMY-		AP3601T8				AP3611T8
		Pompe à chaleur MMY-		AP3601HT8				AP3611HT8
Type d'unité extérieur				Inverter
Modèle d'unitéextérieur		Froid seul MMY-		MAP1001T8	MAP1001T8	MAP0801T8	MAP0801T8	MAP1201T8	MAP1201T8	MAP1201T8
		Pompe à chaleur MMY-		MAP1001HT8	MAP1001HT8	MAP0801HT8	MAP0801HT8	MAP1201HT8	MAP1201HT8	MAP1201HT8
Puissance frigorifique nominale (* 1) (kW)				101.0
Puissance calorifique nominale (* 1) (kW)				113.0
Alimentation électric (★ 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiquesélectriques(★ 1)	Froid	Courant de fondération (A)		42.67				57.06
		Consommation d'énergie (kW)		28.38				37.16
		Coïficient de puissance (%)		96				94
		EER (kW/kW)		3.56				2.72
		Courant de démarrage (A)		1.0				1.0
	Chaud	Courant de fondération (A)		43.21				48.36
		Consommation d'énergie (kW)		28.74				31.49
		Coïficient de puissance(%)		96				94
		COP (kW/kW)		3.93				3.59
		Courant de démarrage (A)		1.0				1.0
Dimensions externes(mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	256	256	256	256	256
		Pompe à chaleur (kg)		258	258	258	258	258	258	258
Colors				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur (kW)			3,1 x 2		2,3 x 2		4,2 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500		9,900		10,500
Récupérateur de chaleur				Tube à ailettes
Réfrigerant R410ACharge de frigorité (*) (3)		Froid seul (kg)		11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)		12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(*) 5
Caracteristiquesdes liaisonsfrigorifique.(★ 4)	Tueu raccord.	Côté gaz (mm)		Ø 22.2				Ø 28.6
		Côté liquide (mm)		Ø 12.7
		Raccordéquilibratedhuile (mm)		Ø 9.5
	Tueu raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Raccordéquilibratedhuile		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étacon la longueur équivalente maxi.)
	Maxi. maxi(longueur réelle) (m)			300
	Maxi. maxi (m)			L'unité extérieur est plus haute que l'unité intérieure : 50
				L'unité extérieur est plus haute que l'unité intérieure : 40 (*) (6)
Câble de commande				Câble blindé 1,25 mm² x 2 âmes. jusqu'à 2000 m
Télécommande centralisé				Branchement à l'unité extérieur: (Câble blindé) 1,25 mm² x 2 âmes. jusqu'à 1000 m et(Câble blindé) 2,0 mm² x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				48
Niveau de pression acoustique (dB(A))				63.5				64

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

50 Hz

CV				38 CV				40 CV
Modèle		Froid seul MMY-		AP3801T8				AP4001T8
		Pompe à chaleur MMY-		AP3801HT8				AP4001HT8
Type d'unité extérieur				Inverter
Modèle d'unitéextérieur		Froid seul MMY-		MAP1001T8	MAP1001T8	MAP1001T8	MAP0801T8	MAP1001T8	MAP1001T8	MAP1001T8	MAP1001T8
		Pompe à chaleur MMY-		MAP1001HT8	MAP1001HT8	MAP1001HT8	MAP0801HT8	MAP1001HT8	MAP1001HT8	MAP1001HT8	MAP1001HT8
Puisance frigorifique nominale (* 1) (kW)				106.5				112.0
Puisance calorifique standard (* 1) (kW)				119.5				126.5
Alimentation électric ( * 2 )				Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiquesélectriques(* 1)	Froid	Couranté fonctionnement (A)		45.65				48.63
		Consommation d'énergie (kW)		30.36				32.34
		Coefficient de puissance (%)		96
		EER (kW/kW)		3.51				3.46
		Courant de démarriage (A)		1.0				1.0
	Chaud	Couranté fonctionnement (A)		46.36				49.69
		Consommation d'énergie (kW)		30.83				33.05
		Coefficient de puissance (%)		96
		COP (kW/kW)		3.88				3.83
		Courant de démarriage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	256	256	256	256	256	256
		Pompe à chaleur (kg)		258	258	258	258	258	258	258	258
Colors				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puisance moteur (kW)			3,1 x 2			2,3 x 2	3,1 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500			9,900	10,500
Récapucateur de chaleur				Tube à ailettes
Refrigerant R410ACharge de frigorige (*) (3)		Froid seul (kg)		11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)		12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(*) 5)
Caracteristiquesdes liaisonsfrigorifique.(* 4)	Tuyau raccord.	Côté gaz (mm)		Φ22.2
		Côté liquide (mm)		Φ12.7
		Racordéquilbragedhule (mm)		Φ9.5
	Tuyau raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Racordéquilbragedhule		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étacon la longueur équivalente maxi.)
	Maxi. maxi(longueur réelle) (m)			300
	Maxi. maxi (m)			L'unité extérieur est plus haute que l'unité intérieure : 50
				L'unité extérieur est plus haute que l'unité intérieure : 40 (*) (6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieur : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et(Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				48
Niveau de pression acoustique (dB(A))				64

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ C BS/19°C BH, température d'air extérieur 35^ C BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajoute sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.
Dispositif de sécurité du système
5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

50 Hz

CV			42 CV				44 CV
Modèle		Froid seul MMY-	AP4201T8				AP4401T8
		Pompe à chaleur MMY-	AP4201HT8				AP4401HT8
Type d'unité extérieur			Inverter
Modèle d'unité extérieur		Froid seul MMY-	MAP1201T8	MAP1001T8	MAP1001T8	MAP1001T8	MAP1201T8	MAP1201T8	MAP1001T8	MAP1001T8
		Pompe à chaleur MMY-	MAP1201HT8	MAP1001HT8	MAP1001HT8	MAP1001HT8	MAP1201HT8	MAP1201HT8	MAP1001HT8	MAP1001HT8
Puisance frigorifique nominale (* 1) (kW)			118.0				123.5
Puisance calorifiche nominale (* 1) (kW)			132.0				138.5
Alimentation électricque (* 2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiques électriques (* 1)	Froid	Courant de fonctionnement (A)	55.24				62.28
		Consommation d'énergie (kW)	36.74				40.99
		Coefficient de puissance (%)	96				95
		EER (kW/kW)	3.21				3.01
		Courant de démarrage (A)	1.0				1.0
	Chaud	Courant de fonctionnement (A)	5.39				56.76
		Consommation d'énergie (kW)	35.14				37.36
		Coefficient de puissance (%)	95
		COP (kW/kW)	3.76				3.69
		Courant de démarrage (A)	1.0				1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	256	256	256	256	256	256	256
		Pompe à chaleur (kg)	258	258	258	258	258	258	258	258
Colors			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hermétique
	Puisance moteur (kW)		4,2 x 2	3,1 x 2			4,2 x 2		3,1 x 2
Ventilateur	Ventilateur		Ventilateur axiaI
	Puisance moteur (kW)		0.6
	Débit d'air (m3/h)		10,500
Récapucateur de chaleur			Tube à ailettes
Refrigerant R410A	Froid seul (kg)		11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0
Charge de frigorigène (*3)	Pompe à chaleur (kg)		12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET: 2.90 MARCHE: 3.73
Dispositifs de sécurité (*)			(*) 5
Caracteristiques des liaisons frigorifique. (* 4)	Tueau raccord.	Côté gaz (mm)	Φ28.6	Φ22.2			Φ28.6		Φ22.2
		Côté liquide (mm)	Φ12.7
		Raccord d'équilibrage d'huile (mm)	Φ9.5
	Tueau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Raccord d'équilibrage d'huile	Evasé
	Maxi. Longueur équivalente (m)		175
	Maxi. maxi (m)		150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étaIàIa longueur équivalente maxi.)
	Maxi. maxi (longueur réelle) (m)		300
	Maxi. maxi (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blindé 1,25 mm² x 2 âmes. jusqu'à 2000 m
Télécommande centralisée			Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm² x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées			48
Niveau de pression acoustique (dB(A))			64.5

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ C BS/19°C BH, température d'air extérieur 35^ C BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivèle entre les unités intérieures dépasse les 3 m.

50 Hz

CV				46 CV				48 CV
Modèle		Froid seulMMY-		AP4601T8				AP4801T8
		Pompe à chaleurMMY-		AP4601HT8				AP4801HT8
Type d'unité extérieur				Inverter
Modèle d'unité extérieur		Froid seulMMY-		MAP1201T8	MAP1201T8	MAP1201T8	MAP1001T8	MAP1201T8	MAP1201T8	MAP1201T8	MAP1201T8
		Pompe à chaleurMMY-		MAP1201HT8	MAP1201HT8	MAP1201HT8	MAP1001HT8	MAP1201HT8	MAP1201HT8	MAP1201HT8	MAP1201HT8
Puisance frigorifique nominale (* 1) (kW)				130.0				135.0
Puisance calorifiche nominale (* 1) (kW)				145.0				150.0
Alimentation électricque (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caracteristiques électriques (* 1)	Froid	Courant défonctionnement (A)		69.27				75.47
		Consommation dénergie (kW)		45.59				49.67
		Coefficient de puissance (%)		95
		EER (kW/kW)		2.85				2.72
		Courant de démarrage (A)		1.0				1.0
	Chaud	Courant défonctionnement (A)		60.55				64.19
		Consommation dénergie (kW)		39.85				41.80
		Coefficient de puissance(%)		95				94
		COP (kW/kW)		3.64				3.59
		Courant de démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	256	256	256	256	256	256
		Pompe à chaleur (kg)		258	258	258	258	258	258	258	258
Colors				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puisance moteur (kW)			4,2 x 2			3,1 x 2	4,2 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500
Récapucateur de chaleur				Tube à ailettes
Refrigerant R410ACharge de frigorige (*3)		Froid seul (kg)		11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)		12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET: 2.90 MARCHE: 3.73
Dispositifs de sécurité (★5)
Caracteristiques des liaisons frigorifique. (*4)	Tuyau raccord.	Côté gaz (mm)		Ø 28.6			Ø 22.2	Ø 28.6
		Côté liquide (mm)		Ø 12.7
		Racordéquilbragedhule (mm)		Ø 9.5
	Tuyau raccordement	Côté gaz (mm)		Brasé
		Côté liquide (mm)		Evasé
		Racordéquilbragedhule (mm)		Evasé
	Maxi. Longueur équivalente (m)			160
	Maxi. maxi (m)			135 (Si la longueur totale du coude est supérieure à 135 m, utiliser comme étonal la longueur équivalente maxi.)
	Maxi. maxi(longueur réelle) (m)			300
	Maxi. maxi (m)			L'unité extérieur est plus haute que l'unité intérieure: 50
				L'unité extérieur est plus haute que l'unité intérieure: 40 (*6)
Câble de commande				Câble blindé 1,25 mm² x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieur: (Câble blindé) 1,25 mm² x 2 âmes. jusqu'à 1000 m et(Câble blindé) 2,0 mm² x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				48
Niveau de pression acoustique (dB(A))				65

1: Caracteristiques nominales
Mode Froid : Température d'air interieure 27^ C BS/19°C BH, température d'air extérieur 35^ C BS
Mode chaud : Température d'air interieure 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajoute sur site en fonction de la longueur existante.
4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.
Dispositif de sécurité du système
5: Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

Unité extérieure (60Hz)

60Hz

CV				5 CV	6 CV	8 CV	10 CV	12 CV
Modèle	Pompe à chaleur	MMY-	MAP0501HT7	MAP0601HT7	MAP0801HT7	MAP1001HT7	MAP1201HT7
Type d'unité extérieur				Inverter
Puisance frigorifique (* 1) (kW)			14,0	16,0	22,4	28,0	33,5
Puisance calorifique nominale (* 1) (kW)			16,0	18,0	25,0	31,5	37,5
Alimentation électric ()* 2)				Alimentation triphasée 60Hz 380V
Caracteristiques électriques (* 1)	Froid	Courant de fonctionnement (A)	6,16	7,66	9,07	12,16	19,27
		Consommation d'énergie (kW)	3,65	4,64	5,67	7,68	11,92
		Coefficient de puissance (%)	90	92	95	96	94
		EER (kW/kW)	3,84	3,45	3,95	3,65	2,81
		Courant de démarrage (A)	1,0	1,0	1,0	1,0	1,0
	Chaud	Courant de fonctionnement (A)	6,41	7,45	9,40	12,61	16,47
		Consommation d'énergie (kW)	3,84	4,56	5,88	7,97	10,19
		Coefficient de puissance (%)	91	93	95	96	94
		COP (kW/kW)	4,17	3,95	4,25	3,95	3,68
		Courant de démarrage (A)	1,0	1,0	1,0	1,0	1,0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total (kg)				228		258
Colors				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puisance moteur (kW)			1,1 x 2	1,4 x 2	2,3 x 2	3,1 x 2	4,2 x 2
Fan unit	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.60
	Débit d'air (m3/h)			9,000		9,900	10,500
Récupérateur de chaleur				Tube à ailettes
RéfrigérantR410A (charge de réfrigérant) (* 3) (kg)				R410A (8.5)		R410A (12.5)
Pressostat haute pression (MPa)				OFF: 2,90 ON: 3,73
Dispositifs de sécurité				(*)
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)	Ø 15,9	Ø 19,1	Ø 22,2		Ø 28,6
		Côté liquide (mm)	Ø 9.5		Ø 12,7
		Raccord d'équilibrage d'huile (mm)	Ø 9.5
	Méthode de raccordement	Côté gaz	Evasé	Brasé
		Côté liquide	Evasé
		Raccord d'équilibrage d'huile	Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.
	Longueur totale de tuyau maxi. (Real length) (m)			300
	Dénivélé maxi. (m)			L'unité extérieur est plus haute que l'unité intérieure : 50
				L'unité extérieur est plus haute que l'unité intérieure : 40 (*)
Câble de commande				Câble blindé 1,25mm² x 2 âmes jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieur : (Câble blindé) 1,25mm² x 2 âmes jusqu'à 1000 m, et (Câble blindé) 2,0mm² x 2 âmes jusqu'à 2000 m
Nombre maxi. d'unités intérieures combinées				8	10	13	16	20
Niveau de pression sonore (dB(A))				55	56	57	58	59

*1: Caracteristiques nominales

Mode Froid : Température d'air interieure 27^ C DB/19°C WB, température d'air extérieur 35^ C DB

Mode chaud : Température d'air interieure 20^ DB, température d'air extérieur 7^ DB/6°C WB

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

2 : La tension de source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côte liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporationthermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivèle entre les unités intérieures dépasse les 3 m.

Unité extérieure (combinaison) (50Hz)

60Hz

CV			14 CV		16 CV		18 CV		20 CV
Modèle		Pompe à chaleur MMY-	AP1401HT7		AP1601HT7		AP1801HT7		AP2001HT7
Unité extérieur			Inverter
Unité extérieur		Pompe à chaleur MMY-	MAP0801HT7	MAP0601HT7	MAP0801HT7	MAP0801HT7	MAP1001HT7	MAP0801HT7	MAP1001HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)			38.4		45		50.4		56.0
Puissance calorifique * 1) (kW)			43.0		50.0		56.5		63.0
Alimentation électric (★ 2)			Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)	17.97		19.51		22.41		25.59
		Puisance absorbée (kW)	11.12		12.20		14.16		16.17
		Coefficiente de puissance (%)	94		95		96		96
		EER (kW/kW)	3.45		3.69		3.56		3.46
		Intesité au démarrage (A)	1.0		1.0		1.0		1.0
	Chaud	Intensité en fonctionnement (A)	17.72		19.64		22.74		26.05
		Puisance absorbée (kW)	10.96		12.28		14.37		16.46
		Coefficiente de puissance (%)	94		95		96		96
		COP (kW/kW)	3.92		4.07		3.93		3.83
		Intesité au démarrage (A)	1.0		1.0		1.0		1.0
Dimensions externes (mm)			Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)			258	228	258	258	258	258	258	258
Couleur			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type		Hermétique
	Puisance moteur (kW)		2,3 x 2	1,4 x 2	2,3 x 2		3,1 x 2	2,3 x 2	3,1 x 2
Unité de ventilateur	Ventilateur		Ventilateur axial
	Puisance moteur (kW)		0.6
	Débit d'air (m3/h)		9,900	9,000	9,900		10,500	9,900	10,5000
Echangeur de chaleur			Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)			12.5	8.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*) 5
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)	Ø22.2	Ø19.1	Ø22.2
		Raccordement liquide (mm)	Ø12.7	Ø9.5	Ø12.7
		Raccordement d'équilibrate d'huile (mm)	Ø9.5
	Méthode de raccordement	Raccord gaz	Brasé
		Raccord liquide	Evasé
		Raccordement d'équilibrate d'huile	Evasé
	Longueur équivalente maxi. (m)		175
	Longueur réelle maxi. (m)		150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étonal la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)		300
	Dénivélé maxi. (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*) (6)
Câble de commande			Câble blindé 1,25 mm² x 2 âmes jusqu'à 2 000 m
Télécommande centralisée			Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm² x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées			23		27		30		33
Niveau de pression sonore (dB(A))			59.5		60		60.5		61

1: Caracteristiques nominales
Mode Froid : Température d'air intérieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorégène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivèle entre les unités intérieures dépasse les 3 m.

60Hz

CV			22 CV
Modèle		Pompe à chaleur MMY-	AP2201HT7			AP2211HT7
Unité extérieur			Inverter
Modèle d'unité extérieur		Pompe à chaleur MMY-	MAP0801HT7	MAP0801HT7	MAP0601HT7	MAP1201HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)			61.5
Puissance calorifique (* 1) (kW)			69.0
Alimentation électric (2)			Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)	27.81			32.64
		Puisance absorbée (kW)	17.39			20.41
		Coefficient de puissance (%)	95
		EER (kW/kW)	3.54			3.01
		Courant de démarrage(A)	1.0			1.0
	Chaud	Intensité en fonctionnement (A)	27.75			29.88
		Puisance absorbée (kW)	17.35			18.68
		Coefficient de puissance (%)	95
		COP (kW/kW)	3.98			3.69
		Intesité au démarrage (A)	1.0			1.0
Dimensions externes (mm)			Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)			258	258	228	258	258
Couleur			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type		Hermétique
	Puisance moteur (kW)		2,3 x 2		1,4 x 2	4,2 x 2	3,1 x 2
Unité de ventilateur	Ventilateur		Ventilateur axial
	Puisance moteur (kW)		0.6
	Débit d'air (m³/h)		9,900		9,000	10,500
Echangeur de chaleur			Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)			12.5		8.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*)5
Caracteristicques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)	Ø22.2		Ø19.1	Ø28.6	Ø22.2
		Racordement liquide (mm)	Ø12.7		Ø9.5	Ø12.7
		Racordement d'équilibrated (hule) (mm)	Ø9.5
	Méthode de raccordement	Racord gaz	Brasé
		Racord liquide	Evasé
		Racordement d'équilibrated (hule)	Evasé
	Longueur équivalente maxi. (m)		175
	Longueur réelle maxi. (m)		150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étonla longueur équivalente maxi.)
	Longueur totale de tuyau maxi (Longueur réelle)		300
	Dénivélé maxi. (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*)6
Câble de commande			Câble blinéd 1,25 mm² x 2 âmes jusqu'à 2 000 m
Télécommande centralisée			Branchement à l'unité extérieur : (Câble blinéd) 1,25 mm² x 2 âmes jusqu'à 1 000 m et (Câble blinéd) 2,0 mm² x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées			37
Niveau de pression sonore (dB(A))			61.5

*1 : Caracteristiques nominales Mode Froid : Température d'air intérieur 27^ CBS/19^ CBH ,température d'air extérieur 35^ C BS

Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

2: La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigerant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat bajo pression, reliais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités interieures dépasse les 3 m.

60Hz

CV			24 CV
Modèle		Pompe à chaleur MMY-	AP2401HT7			AP2411HT7
Unité extérieur			Inverter
Modèle d'unité extérieur		Pompe à chaleur MMY-	MAP0801HT7	MAP0801HT7	MAP0801HT7	MAP1201HT7	MAP1201HT7
Puissance frigorifique nominale (* 1) (kW)			68.0
Puissance calorifique (* 1) (kW)			76.5
Alimentation électric (2)			Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)	29.19			40.02
		Puisance absorbée (kW)	18.44			25.02
		Coefficient de puissance (%)	96			95
		EER (kW/kW)	3.69			2.72
		Intesité au démarrage (A)	1.0			1.0
	Chaud	Intensité en fonctionnement (A)	29.43			33.74
		Puisance absorbée (kW)	18.79			21.32
		Coefficient de puissance (%)	97			96
		COP (kW/kW)	4.07			3.59
		Intesité au démarrage (A)	1.0			1.0
Dimensions externes (mm)			Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)			258	258	258	258	258
Couleur			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type		Hermétique
	Puisance moteur (kW)		2,3 x 2			4,2 x 2
Unité de ventilateur	Ventilateur		Ventilateur axial
	Puisance moteur (kW)		0.6
	Débit d'air (m3/h)		9,900			10,500
Echangeur de chaleur			Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)			12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*) 5
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)	Ø 22.2			Ø 28.6
		Racordement liquide (mm)	Ø 12.7
		Racordement d'équilibrate d'huile (mm)	Ø 9.5
	Méthode de raccordement	Racord gaz	Brasé
		Racord liquide	Evasé
		Racordement d'équilibrate d'huile	Evasé
	Longueur équivalente maxi. (m)		175
	Longueur réelle maxi. (m)		150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étonla longueur équivalente maxi.)
	Longueur totale de tueyau maxi. (Longueur réelle)		300
	Dénivélé maxi. (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*) 6
Câble de commande			Câble blindé 1,25 mm² x 2 âmes jusqu'à 2 000 m
Télécommande centralisée			Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm² x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées			40
Niveau de pression sonore (dB(A))			62

*1: Caracteristiques nominales Mode Froid :Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS Mode Chaud: Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2: La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorégène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4: La longueur totale maxi. correspond à la somme des longueurs sur une voie côte liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivèle entre les unités intérieures dépasse les 3 m.

60Hz

CV

26 CV

28 CV

30 CV

Modèle

Pompe à chaleur MMY-

AP2601HT7

AP2801HT7

AP3001HT7

Unité extérieur

Inverter

Modèle d'unité extérieur

Pompe à chaleur MMY-

MAP1001HT7

MAP0801HT7

MAP0801HT7

MAP1001HT7

MAP1001HT7

MAP0801HT7

MAP1001HT7

MAP1001HT7

MAP1001HT7

Puissance frigorifique nominale (* 1) (kW)

73

78.5

84.0

Puissance calorifique (* 1) (kW)

81.5

88.0

95.0

Alimentation électricque (* 2)

Alimentation triphasée 60Hz 380 V

Caracteristiques électriques (* 1)

Froid

Intensité en fonctionnement(A)

32.11

35.25

38.40

Puissance absorbée (kW)

20.29

22.27

24.26

Coefficient de puissance (%)

96

EER (kW/kW)

3.60

3.52

3.46

Courant de démarrag(A)

1.0

1.0

1.0

Chaud

Intensité en fonctionnement(A)

32.80

35.77

38.88

Puissance absorbée (kW)

20.51

22.60

24.82

Coefficient de puissance (%)

95

96

97

COP (kW/kW)

3.97

3.89

3.83

Intesité au démarrage (A)

1.0

1.0

1.0

Dimensions externes (mm)

Hauteur 1 800 x largeur 990 x profondeur 750

Poids total (kg)

258

258

258

258

258

258

258

258

258

Couleur

Ton soie (Munsell 1Y8.5/0.5)

Compresseur

Type

Hermétique

Puissance moteur (kW)

2,3 x 2

3,1 x 2

2,3 x 2

3,1 x 2

Unité de ventilateur

Ventilateur

Ventilateur axial

Puissance moteur (kW)

0.6

Débit d'air (m3/h)

10,500

9,900

10,500

9,900

10,500

Echangeur de chaleur

Tube à ailettes

Charge de frigorigène R410A (* 3) (kg)

12.5

Pressostat haute pression (MPa)

ARRET : 2.90 MARCHE : 3.73

Dispositifs de sécurité

(*) 5)

Caracteristicques de la liaison frigorifique (* 4)

Dia. des raccords

Côté gaz (mm)

Ø 22.2

Raccordement liquide (mm)

Ø 12.7

Raccordement d'équilibrate d'huile (mm)

Ø 9.5

Méthode de raccordement

Raccord gaz

Brasé

Raccord liquide

Evasé

Raccordement d'équilibrate d'huile

Evasé

Longueur équivalente maxi. (m)

175

Longueur réelle maxi. (m)

150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)

Longueur totale de tuyaumaxi. (Longueur réelle) (m)

300

Dénivélé maxi. (m)

L'unité extérieur est plus haute que l'unité intérieure : 50

L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*) 6)

Câble de commande

Câble blindé 1,25 mm² x 2 âmes jusqu'à 2 000 m

Télécommande centralisée

Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm² x 2 âmes jusqu'à 2 000 m

Nombre maxi. d'unités intérieures combinées

43

47

48

Niveau de pression sonore (dB(A))

62

62.5

63

1: Caracteristiques nominales
Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud: Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de derivation avec une hauteur de 0 m.
2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorégène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

60Hz

CV				32 CV
Modèle		Pompe à chaleur MMY-		AP3201HT7				AP3211HT7
Unité extérieur				Inverter
Modèle d'unité extérieur		Pompe à chaleur MMY-		MAP0801HT7	MAP0801HT7	MAP0801HT7	MAP0801HT7	MAP1201HT7	MAP1001HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)				90.0
Puissance calorifique standard (* 1) (kW)				100.0
Alimentation électricque (* 2)				Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		39.04				45.34
		Puisance absorbée (kW)		24.41				28.65
		Coefficient de puissance (%)		95				96
		EER (kW/kW)		3.69				3.14
		Courant de démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		39.28				42.83
		Puisance absorbée (kW)		24.56				26.78
		Coefficient de puissance (%)		95				95
		COP (kW/kW)		4.07				3.73
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hemétique
	Puisance moteur (kW)			2,3 x 2				4,2 x 2	3,1 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.6
	Débit d'air (m³/h)			9,900				10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET: 2.90 MARCHE: 3.73
Dispositifs de sécurité				(*) 5)
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		Φ22.2				Φ28.6	Φ22.2
		Raccordement liquide (mm)		Φ12.7
		Raccordement d'équilibrate du hule (mm)		Φ9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilibrate du hule		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)			300
	Dénivélé maxi. (m)			L'unité extérieur est plus haute que l'unité intérieure: 50
				L'unité extérieur est plus BASSE que l'unité intérieure: 40 (*) 6)
Câble de commande				Câble blindé 1,25 mm² x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieur: MVVS (Câble blindé) 1,25 mm² x 2 âmes jusqu'à 1 000 m et MVVS (Câble blindé) 2,0 mm² x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				63

1: Caracteristiques nominales
Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2: La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorégène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivèle entre les unités intérieures dépasse les 3 m.

60Hz

CV			34 CV
Modèle		Pompe à chaleur MMY-	AP3401HT7				AP3411HT7
Unité extérieur			Inverter
Modèle d'unité extérieur		Pompe à chaleur MMY-	MAP1001HT7	MAP0801HT7	MAP0801HT7	MAP0801HT7	MAP1201HT7	MAP1201HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)			96.0
Puissance calorifique (* 1) (kW)			108.0
Alimentation électric (2)			Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)	41.99				52.91
		Puisance absorbée (kW)	26.53				33.08
		Coefficient de puissance (%)	96				95
		EER (kW/kW)	3.62				2.90
		Intensité au démarrage (A)	1.0				1.0
	Chaud	Intensité en fonctionnement (A)	42.34				46.75
		Puisance absorbée (kW)	27.03				29.54
		Coefficient de puissance (%)	97				96
		COP (kW/kW)	4.00				3.66
		Intesité au démarrage (A)	1.0				1.0
Dimensions externes (mm)			Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)			258	258	258	258	258	258	258
Couleur			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type		Hermétique
	Puisance moteur (kW)		3,1 x 2	2,3 x 2			4,2 x 2		3,1 x 2
Unité de ventilateur	Ventilateur		Ventilateur axial
	Puisance moteur (kW)		0.6
	Débit d'air (m3/h)		10,500	9,900			10,500		9,900
Echangeur de chaleur			Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)			12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*) 5
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)	Ø 22.2				Ø 28.6		Ø 22.2
		Racordement liquide (mm)	Ø 12.7
		Racordement d'équilibrage d'huile (mm)	Ø 9.5
	Méthode de raccordement	Racord gaz	Brasé
		Racord liquide	Evasé
		Racordement d'équilibrage d'huile	Evasé
	Longueur équivalente maxi. (m)		175
	Longueur réelle maxi. (m)		150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étaison la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)		300
	Dénivélé maxi. (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*) 6
Câble de commande			Câble blindé 1,25 mm² x 2 âmes jusqu'à 2 000 m
Télécommande centralisée			Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm² x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées			48
Niveau de pression sonore (dB(A))			63.5				63.5

1: Caracteristiques nominales
Mode Froid : Température d'air intérieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorégène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités interieures dépasse les 3 m.

60Hz

CV				36 CV
Modèle		Pompe à chaleur MMY-		AP3601HT7				AP3611HT7
Unité extérieur				Inverter
Modèle d'unité extérieur		Pompe à chaleur MMY-		MAP1001HT7	MAP1001HT7	MAP0801HT7	MAP0801HT7	MAP1201HT7	MAP1201HT7	MAP1201HT7
Puisance frigorifique nominale (* 1) (kW)				101.0
Puisance calorifique (* 1) (kW)				113.0
Alimentation électricque (* 2)				Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		44.92				60.06
		Puisance absorbée (kW)		28.38				37.16
		Coefficient de puissance (%)		96				94
		EER (kW/kW)		3.56				2.72
		Intensité au démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		45.49				50.90
		Puisance absorbée (kW)		28.74				31.49
		Coefficient de puissance (%)		96				94
		COP (kW/kW)		3.93				3.59
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puisance moteur (kW)			3,1 x 2		2,3 x 2		4,2 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500		9,900		10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorégène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(*) 5)
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		Ø 22.2				Ø 28.6
		Raccordement liquide (mm)		Ø 12.7
		Raccordement déquilibrated (hule (mm))		Ø 9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement déquilibrated (hule		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étonal la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)			300
	Dénivélé maxi. (m)			L'unité extérieur est plus haute que l'unité intérieure : 50
				L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*) 6
Cable de commande				Câble blindé 1,25 mm² x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes jusqu'à 1 000 m et (Câle blindé) 2,0 mm² x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				63.5				64

1: Caracteristiques nominales
Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de derivation avec une hauteur de 0 m.
2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigerant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

60Hz

CV				38 CV				40 CV
Modèle		Pompe à chaleur MMY-		AP3801HT7				AP4001HT7
Unité extérieur				Inverter
Modèle d'unité extérieur		Pompe à chaleur MMY-		MAP1001HT7	MAP1001HT7	MAP1001HT7	MAP0801HT7	MAP1001HT7	MAP1001HT7	MAP1001HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)				106.5				112.0
Puissance calorifique (* 1) (kW)				119.5				126.5
Alimentation électric (★ 2)				Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		48.05				51.18
		Puisance absorbée (kW)		30.36				32.34
		Coefficient de puissance (%)		96
		EER (kW/kW)		3.51				3.46
		Intensité au démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		48.79				52.31
		Consommation d'énergie (kW)		30.83				33.05
		Coefficient de puissance (%)		96
		COP (kW/kW)		3.88				3.83
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hemétique
	Puisance moteur (kW)			3,1 x 2		2,3 x 2		3,1 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.6
	Débit d'air (m³/h)			10,500		9,900		10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(*)5
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		Ø22.2
		Raccordement liquide (mm)		Ø12.7
		Raccordement d'équilibrage d'huile (mm)		Ø9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilibrage d'huile		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étonal la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)			300
	Dénivélé maxi. (m)			L'unité extérieur est plus haute que l'unité intérieure : 50
				L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*)6
Câble de commande				Câble blindé 1,25 mm² x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieur : (Câble blandiné) 1,25 mm² x 2 âmes jusqu'à 1 000 m et (Câble blandiné) 2,0 mm² x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				64

1: Caracteristiques nominales
Mode Froid : Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigerant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités interieures dépasse les 3 m.

60Hz

CV			42 CV				44 CV
Modèle		Pompe à chaleur MMY-	AP4201HT7				AP4401HT7
Unité extérieur			Inverter
Modèle d'unité extérieur		Pompe à chaleur MMY-	MAP1201HT7	MAP1001HT7	MAP1001HT7	MAP1001HT7	MAP1201HT7	MAP1201HT7	MAP1001HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)			118.0				123.5
Puissance calorifique (* 1) (kW)			132.0				138.0
Alimentation électric ( * 2 )			Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)	58.15				60.56
		Puisance absorbée (kW)	36.74				40.99
		Coefficient de puissance (%)	96				95
		EER (kW/kW)	3.21				3.01
		Intensité audémarrage (A)	1.0				1.0
	Chaud	Intensité en fonctionnement (A)	56.20				59.75
		Consommation d'énergie (kW)	35.14				37.36
		Coifficient de puissance (%)	95
		COP (kW/kW)	3.76				3.69
		Intesité au démarrage (A)	1.0				1.0
Dimensions externes (mm)			Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)			258	258	258	258	258	258	258	258
Couleur			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type		Hermétique
	Puisance moteur (kW)		4,2 x 2	3,1 x 2			4,2 x 2		3,1 x 2
Unité de ventilateur	Ventilateur		Ventilateur axial
	Puisance moteur (kW)		0.6
	Débit d'air (m3/h)		10,500
Echangeur de chaleur			Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)			12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(*)5
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)	Ø28.6	Ø22.2			Ø28.6		Ø22.2
		Racordement liquide (mm)	Ø12.7
		Racordement déquilibrated (hule (mm)	Ø9.5
	Méthode de raccordement	Racord gaz	Brasé
		Racord liquide	Evasé
		Racordement déquilibrated (hule	Evasé
	Longueur équivalente maxi. (m)		175
	Longueur réelle maxi. (m)		150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étonla la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)		300
	Dénivélé maxi. (m)		L'unité extérieur est plus haute que l'unité intérieure : 50
			L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*)6
Câble de commande			Câble blindé 1,25 mm2x 2 âmes jusqu'à 2 000 m
Télécommande centralisée			Branchement à l'unité extérieur : (Câble blindé) 1,25 mm2x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées			48
Niveau de pression sonore (dB(A))			64.5

1: Caracteristiques nominales
Mode Froid : Température d'air intérieur 27^ BS/19°C BH, température d'air extérieur 35^ BS
Mode Chaud : Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorégène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côte liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

60Hz

CV				40 CV				48 CV
Modèle		Pompe à chaleur MMY-		AP4601HT7				AP4801HT7
Unité extérieur				Inverter
Modèle d'unité extérieur		Pompe à chaleur MMY-		MAP1201HT7	MAP1201HT7	MAP1201HT7	MAP1001HT7	MAP1201HT7	MAP1201HT7	MAP1201HT7	MAP1201HT7
Puissance frigorifique nominale (* 1) (kW)				130.0				135.0
Puissance calorifique (* 1) (kW)				145				150.0
Alimentation électric ( * 2 )				Alimentation triphasée 60Hz 380 V
Caracteristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		72.92				79.44
		Puisance absorbée (kW)		45.59				49.67
		Coefficient de puissance (%)		95
		EER (kW/kW)		2.85				2.72
		Intensité au démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		63.73				67.56
		Consommation d'énergie (kW)		39.85				41.80
		Coefficient de puissance (%)		95				94
		COP (kW/kW)		3.64				3.59
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puisance moteur (kW)			4,2 x 2		3,1 x 2	4,2 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puisance moteur (kW)			0.6
	Débit d'air (m³/h)			10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(*) 5)
Caracteristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		Ø 28.6		Ø 22.2	Ø 28.6
		Racordement liquide (mm)		Ø 12.7
		Racordement d'équilibrated (hule (mm))		Ø 9.5
	Méthode de racordement	Racord gaz		Brasé
		Racord liquide		Evasé
		Racordement d'équilibrated (hule		Evasé
	Longueur équivalente maxi. (m)			160
	Longueur réelle maxi. (m)			135 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étonla longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)			300
	Dénivélé maxi. (m)			L'unité extérieur est plus haute que l'unité intérieure : 50
				L'unité extérieur est plus BASSE que l'unité intérieure : 40 (*) 6)
Câble de commande				Câble blindé 1,25 mm² x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieur : (Câble blindé) 1,25 mm² x 2 âmes jusqu'à 1 000 m et (Câle blindé) 2,0 mm² x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				65

1: Caracteristiques nominales
Mode Froid: Température d'air interieur 27^ BS/19°C BH, température d'air extérieur 35^ BS Mode Chaud: Température d'air interieur 20^ BS, température d'air extérieur 7^ BS/6°C BH, besent de 5 m de conduite principale et de 2,5 m de conduite de dérvation avec une hauteur de 0 m.
2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
3 : La charge de réfrigerant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

5: Capteur de temp. de condensation, capteur de temp. d'évaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat BASSE pression, relais de surintensité.
6 : 30 m lorsque le dénivélé entre les unités intérieures dépasse les 3 m.

Données techniques

Mural

(série 2)

Unité interieure

MMK-AP0072H

MMK-AP0092H

MMK-AP0122H

1. Généralités
2. Caractéristiques techniques
3. Données dimensionnelles
4. Schéma de câblage
5. Diagramme de cycle de réfrigérant
6. Tableau des capacités sensibles
7. Caracteristiques techniques du ventilateur
8. Caracteristiques acoustiques (courbe NC)
9. Telecommande infrarouge

1. Généralités

1-1. Gamme

Type	Apparance	Appellation	Gamage de puissance	Code puissance	Puisance frigorifique (kW)	Puisance calorifique (kW)
Mural (série 2)		MMK-AP0072H	007	0,8	2,2	2,5
		MMK-AP0092H	009	1,0	2,8	3,2
		MMK-AP0122H	012	1,25	3,6	4,0

1-2. Télecommande

(fournie avec l'unité interieure)

Nom	Appellation	Apparance	Application	Fonction
Télécommande infrarouge	WH-H2UE	TOSHIKA		Marche/Arrêt Changement de mode Réglage de la température Changement du début d'air (5 étapes) Montre Fonction horloge - Horloge MARCHE/ARRET (intervalles de 10 minutes) - Horloge hebdomadaire Mode haut rendement Mode ECO (horloge mode nocturne avec « logique ECO ») Mémorisation des préseLECTIONs à touche unique Mode auto à touche unique (*1)

(Remarque 1) Le S-MMS ne fonctionne pas en mode « AUTO » contrairement au S-HRM.

1-3. Conception du câblage

50Hz

Modèle	Tension nominale (V-Ph-Hz)	Tension		Moteur de ventilateur		Alimentation électrique
		Mini.	Maxi.	kW	FLA	MCA	MOCP
MMK-AP0072H	230-1-50	198	264	0.03	0.20	0.24	15
MMK-AP0092H	230-1-50	198	264	0.03	0.21	0.26	15
MMK-AP0122H	230-1-50	198	264	0.03	0.22	0.27	15

Légende MCA : Intensité minimum du circuit

FLA : Intensité à pleine charge

MOCP : Protection maximum contre les surintensités (A)

kW : Puisance de sortie nominale du moteur de ventilateur (kW)

1-4. Accessoires

Dénomination des accessoires	Modèle	Remarques
Télécommande filaire	RBC-AMT31E
Télécommande simplifiée	RBC-AS21E2
Kit de télécommande infrarouge	TCB-AX21E2	Avec récepteur séparé
Télécommande centralisée	TCB-SC642TLE2	64 groupes/unités maxi.
Horloge hebdomadaire	RBC-EXW21E2	A utiliser avec RBC-AMT31E

2. Caractéristiques techniques

50Hz

■Mural (série 2)

Appellation	MMK-	AP0072H	AP0092H	AP0122H
Puisance frigorifique/calorifique (remarque 1) (kW)		2,2 / 2,5	2,8 / 3,2	3,6 / 4,0
Caracteristiques électriques	Alimentation électrique	1 phase 50Hz 230 V (220-240V)(alimentation des unités intérieures seules).
	Intensité de fonctionnement (A)	0,17	0,18	0,19
	Puisance absorbée (kW)	0,017	0,018	0,019
	Intensité au démarrage (A)	0,22	0,23	0,24
Apparance	Grille d'aspiration et panneau latéral	Blanc lunaire
	Grille de soufflage	Blanc lunaire
	Surface de dessous	Blanc lunaire
Dimensions externes	Hauteur x largeur x profondeur (mm)	275 x 790 x 208
Poids total(kg)		11
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Isolation non inflammable
Ventilateur	Ventilateur	Ventilateur tangentiel
	Débit d'air standard (haut/moyen/bas) (m3/h)	480 / 420 /360	510 / 450 / 360	540 / 450 / 360
	Moteur	30
Filtre à air		Filtre simple standard fourni
CommandeRemarque 3 :		Télécommande infrarouge(WH-H2UE, fourni avec l'unité intérieure)
Liaison	Côté gaz (mm)	9,5
	Côté liquide (mm)	6,4
	Raccord condensats (dia. externe)	16 (tube en polychlorure de vinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))		35-32-29	36-33-29	37-33-29

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence, qui se compose de 5m de conduite principale et de 2,5m de conduite de dérivation avec une hauteur de 0m .

Remarque 2: Le niveau acoustique est mesure dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.

Remarque 3 : La télécommande infrarouge est fournie avec l'unité interieure. La télécommande filaire (RBC-AMT31E, RBC-AS21E2) peut également être connectée.

Remarque 4 : Caracteristiques nominales Mode Froid : Température de l'air interieur 27 C BS/19 CBH, température d'air extérieur 35 C BS Mode Chaud : Température de l'air interieur 20C BS, Température de l'air extérieur 7C BS/6C BH

3. Données dimensionnelles

Modèle : MMK-AP0072H, AP0092H, AP0122H

- Télecommande filaire RBC-AMT21E RBC-AMT31E
- Télecommande simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge RBC-AX22CE RBC-AX22CE2

4. Schéma de câblage

Modèle : MMK-AP0072H, AP0092H, AP0122H

5. Diagramme de cycle de réfrigérant

Modèle : MMK-AP0072H, AP0092H, AP0122H

Nom de la pièce		Description fonctionnelle
PMV(Pulse Motor Valve)	PMV	(Connecteur CN082 (6P) : bleu) 1) Contrôle la surchauffe en mode Froid 2) Contrôle la surfusion en mode Chaud 3) Récupère l'huile frigorigène en mode Froid 4) Récupère l'huile frigorigène en mode Chaud
Sonde de temp.	1.TA	(Connecteur CN104 (2P) : jaune) 1) Mesure la température d'évaporation interieure
	2.TC1	(Connecteur CN100 (3P) : marron) 1) Contrôle la surchauffe de la PMV en mode Froid
	3.TC2	(Connecteur CN101 (2P) : noir) 1) Contrôle la surfusion de la PMV en mode Chaud
	4.TCJ	(Connecteur CN102 (2P) : rouge) 1) Contrôle la surchauffe de la PMV en mode Froid

6. Tableau des puissances sensibles

■Mural (MMK-AP***2H, série 2)

Dim. de l'unité	Temp. de l'air extérieur CDB	Temp, de l'air interieur
		14,0 C BH		16,0 C BH		18,0 C BH		19,0 C BH		20,0 C BH		22,0 C BH		24,0 C BH
		20 C BH		23 C BH		26 C BH		27 C BH		28 C BH		30 C BH		32 C BH
		TC :	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	12.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	14.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	16.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	18.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	20.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	21.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	23.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	25.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	27.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	29.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	31.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	33.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	35.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	37.0	1,7	1,5	1,9	1,6	2,1	1,7	2,1	1,6	2,2	1,6	2,3	1,6	2,4	1,6
	39.0	1,7	1,4	1,9	1,5	2,0	1,6	2,1	1,6	2,1	1,6	2,3	1,6	2,4	1,5
009	10.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	12.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	14.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	16.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	18.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	20.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	21.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	23.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	25.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	27.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	29.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	31.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	33.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	35.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	37.0	2,2	1,7	2,5	1,8	2,6	1,9	2,7	1,9	2,8	1,9	3,0	1,9	3,1	1,9
	39.0	2,2	1,7	2,4	1,8	2,6	1,9	2,6	1,9	2,7	1,9	2,9	1,9	3,0	1,8
012	10.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	12.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	14.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	16.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	18.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	20.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	21.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	23.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	25.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	27.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	29.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	31.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	33.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	35.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	37.0	2,9	2,1	3,2	2,3	3,4	2,4	3,5	2,4	3,6	2,4	3,8	2,4	4,0	2,3
	39.0	2,8	2,1	3,1	2,2	3,3	2,4	3,4	2,4	3,5	2,4	3,7	2,3	3,9	2,3

7. Caracteristiques techniques du ventilateur

Vitesse de l'air souffle et portée de l'air

■ Mural (série 2)

Modèle : MMK-AP0072H, AP0092H, AP0122H

Vitesse initiale d'écoulement horizontal Débit élevé : 4,5 m/sDébit moyen : 3,7 m/sDébit faible : 3,2 m/s

8. Caractéristiques acoustiques (courbe NC)

■ Mural (série 2)

Modèle : MMK-AP0072H, AP0092H, AP0122H

MMK-AP0072H

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	35	32	29

Niveau de pression sonore par bandes d'octave (dB)

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	36	33	29

MMK-AP0122H

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	35	33	29

9. Télecommande infrarouge

		Mural (série 1)		Mural (série 2)
		TCB-AX21E (vendu séparémented)		WH-H2UE
Vue extérieure		38°30'59"		28°30'59"
Fonction		Bouton	Table des matières	Bouton	Table des matières	Remarques
Marche/Arrêt		Marche/Arrêt	OK	MARCHE/ARRET	OK
Réglage de la temp.	AUTO.	17~27°C		17~30°C
	FROID	18~30°C		17~30°C
	DESHUMIDIFICATION	18~30°C		17~30°C
	CHAUD	16~26°C		17~30°C
Affiche des degrès Fahrenheit		-	OK	-	-	Pas d'affiche des degrès Fahrenheit
Régulation du débit d'air		3 vitesses, auto.		VENTILATEUR	5 vitesses, auto.	Commande en 5 étapes
Volet		Balayage/battements	OK	FIXE	OK
Balayage				BALAYAGE	OK
Mode de fonctionnement		Auto., chaud, déshumidification, froid, ventilateur		MODE	Auto., froid, déshumidification, chaud, ventilateur	Pas de réglage manuel en mode Froid seul
Mode auto à touche unique		-	-	AUTO.	Mode automatique à touche unique	Mode auto. à touche unique (mode auto, réglage de la température: 22 °C, débit d'air: Auto., battements: Auto., balayage: arêt)
Préroglage		-	-	MEMO./PREREGLAGE	OK	Mémorisation libre des paramètres position volet prépré glé.
Montre		-	-	MONTRE	OK
Horloge MARCHE/ARRET		REGLE	Horloge ARRET, horloge MARCHE, Horloge Régéter, intérvalles de 30 minutes, 172 heures maxi.	MARCHE/ARRET/REGLAGE	Système d'affichage de montre, intervalles de 10 minutes, 24 heures maxi.	Disponible pour les fonctions MARCHE/ARRET simultanées
Mode ECO		-	-	ECO	OK	Horloge mode nocture avec « logique ECO »
Horloge hebdomadaire		-	-	MARCHE/ARRET/REGLAGE	OK	Réglage simultané et quotidien de l'horloge sur MARCHE et ARRET
Annulation de la fonction timer		CL	OK		OK	-
Mode haut rendement		-	-	HAUT RENDEMENT	OK	Commande automatique des modes de refroidissement et de chauffage rapide
Retour à la configuration initiale du filtre		Retour à la configuration initiale du filtre	OK	FILTRE	OK	-
Réinitialisation		Réinitialisation	OK	REINITIALISATION	OK	-
Contact de détention		CAPTEUR	OK	-	-	Pas de capteur de télécommande

(Remarque)
1. Le circuit de pompe à chaleur ne fonctionne pas en mode automatique. Si le mode auto. est lancé, le témoin de fonctionnement et de l'horloge de l'unité interieure s'allument accompagnés d'un signal d'avertissement sonore. Le cas échéant, passer à l'autre mode de fonctionnement. (Le système de récapuration d'énergie peut fonctionner en auto en combinaison avec la télécommande infrarouge).
2. La fonction commande groupée au moyen de la télécommande filaire (WH-H2UE) n'est pas disponible. En cas de mauvaise utilisation, des discordances peuvent se produit au niveau des mesures ou de l'affichage.
3. La télécommande filaire est requise pour les commandes groupées (vendue séparation).
4. Lorsque la télécommande filaire est connectee à l'unité murale, deux télécommandes avec filaires (WH-H2UE) peuvent etre utilisées.Le cas échéant, la derniere commande enoncée est effectuee.
5. Lorsque l'unité est contrôle au sein d'un groupe par l'intémédiare d'une commande filaire, les fonctions « Horloge ECO » et « Haut rendement » ne sont pas opérationnelles.

Données techniques

Unitégainableextra-plate

Unité interieure

MMD-AP0071SPH

MMD-AP0091SPH

MMD-AP0121SPH

MMD-AP0151SPH

MMD-AP0181SPH

MMD-AP0071SPH(SH)-C

1. Caractéristiques techniques
2. Caracteristiques electriques
3. Dimensions
4. Tableau des puissances
5. Schéma électrique
6. Caracteristiques techniques du ventilateur
7. Caracteristiques sonores (courbe NC)
8. Prise d'air frais (manuel de conception)

1. Caractéristiques techniques

50Hz

Appellation MMD-		AP0071SPH	AP0091SPH	AP0121SPH	AP0151SPH	AP0181SPH
Puisance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caracteristique électriques	Alimentation électrique	1 phase 50Hz 230 V (220-240 V)
	Intensité de fonctionnement(A)	0.29	0.29	0.31	0.32	0.39
	Puisance absorbee (kW)	0.039	0.039	0.043	0.045	0.054
	Intensité au démarrage (A)	0.51	0.51	0.54	0.56	0.68
Apparance		Tôle d'accier zinguée à chaud
Dimensions	Hauteur (mm)	210
	Largeur (mm)	845
	profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermieque		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		6 (réglage d'usine) -16-31-46 4 étapes		5 (réglage d'usine) -15-30-45 4 étapes		4 (réglage d'usine) -14-29-44 4 étapes
		Perte de pression dans le filtre à air (Pa)	4		5		6
Commande		Télécommande
Filtre à air		Filtre simple standard fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	25 (tube en polychlorure de vinyle : Dia. externe 32, dia. interne 25)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/3129
Niveau de puissance sonore (dB(A))		51		53	54	55

• Le Niveau de pression sonore est mesure dans les conditions de pression statique externe appliquées lors du réglage en usine.
• Le niveau acoustique est mesure dans une salle anéchoïque conformément à la norme JIS B8616.

1. Caractéristiques techniques

60Hz

Appellation MMD-		AP0071SPH	AP0091SPH	AP0121SPH	AP0151SPH	AP0181SPH
Puisance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caracteristicques électriques	Alimentation électrique	1 phase 60Hz 220 V
	Intensité de fonctionnement(A)	0.27	0.27	0.30	0.31	0.37
	Puisance absorbée (kW)	0.037	0.037	0.041	0.043	0.052
	Intensité au démarrage (A)	0.47	0.47	0.53	0.54	0.65
Apparance		Tôle d'accier zinguée à chaud
Dimensions	Hauteur (mm)	210
	Largeur (mm)	845
	Profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermieque		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m³/h)	540		600	690	780
	(moyen/bas) (m³/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		6 (réglage d'usine) -16-31-46 4 étapes		5 (réglage d'usine) -15-30-45 4 étapes		4 (réglage d'usine) -14-29-44 4 étapes
		4		5		6
Commande		Télécommande
Filtre à air		Filtre simple standard fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	25 (tube en polychlorure de vinyle : Dia. externe 32, dia. interne 25)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/31/29
Niveau de puissance sonore (dB(A))		51		53	54	55

• Le Niveau de pression sonore est mesure dans les conditions de pression statique externe appliquées lors du réglage en usine.
• Le niveau acoustique est mesure dans une salle anéchoïque conformément à la norme JIS B8616.

1. Caractéristiques techniques

Modèle pour la Chine

Appellation	MMD-	AP0071SPH-C	AP0091SPH-C	AP0121SPH-C	AP0151SPH-C	AP0181SPH-C
Puisance frigorifique/calorifique	(kW)	2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caracteristiquesexctriques	Alimentation électrique	1 phase 50Hz 220 V
	Intensité de fonctionnement(A)	0.29	0.29	0.31	0.32	0.39
	Puisance absorbée (kW)	0.039	0.039	0.043	0.045	0.054
	Intensité au démarrage (A)	0.51	0.51	0.54	0.56	0.68
Apparance		Tôle d'accier zinguée à chaud
Dimensions	Hauteur (mm)	210
	Largeur (mm)	845
	Profondeur (mm)	645
Poids total	(kg)	22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'airstandard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur	(W)	60
Pression statique extérieure	(Pa)	10 (réglage d'usine) -20-35-50 4 étapes
Commande		Télécommande
Filtre à air		Non fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	25 (tube en polychlorure de vinyle : Dia. externe 32, dia. interne 25)
Niveau de pression sonoreélevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/31/29

• Le Niveau de pression sonore est mesure dans les conditions de pression statique externe appliquées lors du réglage en usine.
• Le niveau acoustique est mesure dans une salle anéchoïque conformément à la norme JIS B8616.

1. Caractéristiques techniques

Modèle pour la Chine

Appellation MMD-		AP0071SHC	P0091SHC	AP0121SHC	AP0151SHC	AP0181SHC
Puisance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caracteristiques électriques	Alimentation électrique	1 phase 50Hz 220 V
	Intensité de fonctionnement(A)	0.26	0.26	0.27	0.28	0.35
	Puisance absorbée (kW)	0.027	0.027	0.031	0.033	0.042
	Intensité au démarrage (A)	0.46	0.46	0.47	0.49	0.61
Apparance		Tôle d'acier zinguée à chaud
Dimensions	Hauteur (mm)	210
	Largeur (mm)	845
	Profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		10 (réglage d'usine) -20-35-50 4 étapes
Commande		Télécommande
Filtre à air		Non fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	20 (tube en polychlorure de vinyle : Dia. externe 26, dia. interme 20)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/31/29

1. Caractéristiques techniques

60Hz

Appellation MMD-		AP0071SPH-K	AP0091SPH-K	AP0121SPH-K	AP0151SPH-K	AP0181SPH-K
Puisance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caracteristique électriques	Alimentation électrique	1 phase 60Hz 220 V
	Intensité de fonctionnement(A)	0.27	0.27	0.30	0.31	0.37
	Puisance absorbee (kW)	0.037	0.037	0.041	0.043	0.052
	Intensité au démarrage (A)	0.47	0.47	0.53	0.54	0.65
Apparance		Tôle d'accier zinguée à chaud
Dimensions	Intensité de fonctionnement(A)	210
	Largeur (mm)	845
	Profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		6 (réglage d'usine) -16-31-46 4 étapes		5 (réglage d'usine) -15-30-45 4 étapes		4 (réglage d'usine) -14-29-44 4 étapes
		4		5		6
Commande		Télécommande
Filtre à air		Filtre simple standard fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	25 (tube en polychlorure de vinyle : Dia. extente 32, dia. interne 25)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/31/29

• Le Niveau de pression sonore est mesure dans les conditions de pression statique externe appliquées lors du réglage en usine.
• Le niveau acoustique est mesure dans une salle anéchoïque conformément à la norme JIS B8616.

2. Caractéristiques du courant électrique

Type	Modèle	Tension nominale(V-Ph-Hz)	Gamage de tensions		Mateur de ventilateur		Alimentation électricne
			Mini.	Maxi.	kW	FLA	MCA	MOCP
S-MMS (50Hz)	MMD-AP0071SPH	230-1-50	198	264	0.060	0.35	0.44	15
	MMD-AP0091SPH	230-1-50	198	264	0.060	0.35	0.44	15
	MMD-AP0121SPH	230-1-50	198	264	0.060	0.37	0.47	15
	MMD-AP0151SPH	230-1-50	198	264	0.060	0.38	0.48	15
	MMD-AP0181SPH	230-1-50	198	264	0.060	0.47	0.59	15
S-MMS (60Hz)	MMD-AP0071SPH	220-1-60	198	264	0.060	0.32	0.41	15
	MMD-AP0091SPH	220-1-60	198	264	0.060	0.32	0.41	15
	MMD-AP0121SPH	220-1-60	198	264	0.060	0.36	0.45	15
	MMD-AP0151SPH	220-1-60	198	264	0.060	0.37	0.47	15
	MMD-AP0181SPH	220-1-60	198	264	0.060	0.44	0.56	15
S-HRM	MMD-AP0071SPH	230-1-50	198	264	0.060	0.35	0.44	15
	MMD-AP0091SPH	230-1-50	198	264	0.060	0.35	0.44	15
	MMD-AP0121SPH	230-1-50	198	264	0.060	0.37	0.47	15
	MMD-AP0151SPH	230-1-50	198	264	0.060	0.38	0.48	15
	MMD-AP0181SPH	230-1-50	198	264	0.060	0.47	0.59	15

3. Dimensions

Bride de raccordement de la prise d'air (non fournie)

• Télécommande filaire RBC-AMT21E RBC-AMT31E
• Télecommande simplifié RBC-AS21E RBC-AS21E2
  Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
  Application pour temporisateur hebdomadaire RBC-AMT31E et RBC-EXW21E2

3. Dimensions

Espace de repose

(longueur : mm)

Sous l'entrée d'air

Derrière l'entrée d'air

Espace réservé à l'entretien

(longueur:mm)

Clapet d'alimentation (ouverture de plafond)

Clapet d'alimentation (ouverture de plafond)

Filtre à air

3. Dimensions

MMD-AP007SPH-C, AP0091SPH-C, AP0121SPH-C, AP0151SPH-C, AP0181SPH-C, MMD-AP0071SH-C, AP0091SH-C, AP0121SH-C, AP0151SH-C, AP0181SH-C

Bride de raccordement de la prise d'air (non fournie)

• Télecommande filaire

RBC-AMT21E

RBC-AMT31E

• Télécommande simplifié

RBC-AS21E

RBC-AS21E2

Kit de télécommande infrarouge

TCB-AX21E

TCB-AX21E2

• Application pour temporisateur hebdomadaire

RBC-AMT31E et RBC-EXW21E2

3. Dimensions

Espace de repose

(longueur: mm)

MMD-AP0071SPH-C, MMD-AP0091SPH-C, MMD-AP0121SPH-C, MMD-AP0151SPH-C, MMD-AP0181SPH-C

MMD-AP0071SH-C, MMD-AP0091SH-C, MMD-AP0121SH-C, MMD-AP0151SH-C, MMD-AP0181SH-C

Tuyauterie d'écoulement côte gauche

Tuyauterie d'écoulement côte droit

Tuyau d'évacuation des condensats

MMD-AP0071SPH-C, MMD-AP0091SPH-C, MMD-AP0121SPH-C, MMD-AP0151SPH-C, MMD-AP0181SPH-C
MMD-AP0071SH-C, MMD-AP0091SH-C, MMD-AP0121SH-C, MMD-AP0151SH-C, MMD-AP0181SH-C

Sous l'entrée d'air

Derrière l'entrée d'air

3. Dimensions

Espace réservé à l'entretien

(longueur : mm)

MMD-AP0071SPH-C, MMD-AP0091SPH-C, MMD-AP0121SPH-C, MMD-AP0151SPH-C, MMD-AP0181SPH-C

Clapet d'alimentation (ouverture de plafond)

MMD-AP0071SH-C, MMD-AP0091SH-C, MMD-AP0121SH-C, MMD-AP0151SH-C, MMD-AP0181SH-C

Tuyauterie d'écoulement côté gauche
Tuyau d'évacuation des condensats

Clapet d'alimentation (ouverture de plafond)
Tuyauterie d'écoulement côte droit

Tuyau d'évacuation des condensats

Clapet d'alimentation (ouverture de plafond)

4. Tableau des capacités sensibles

Type à conduits Slim (MMD-AP***SPH)

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

Taille de l'unité	Temp. de l'air extérieur CDB	Temp. de l'air intérieur
		14.0CWB		16.0CWB		18.0CWB		19.0CWB		20.0CWB		22.0CWB		24.0CWB
		20CDB		23CDB		26CDB		27CDB		28CDB		30CDB		32CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	12.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	14.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	16.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	18.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	20.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	21.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	23.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	25.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	27.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	29.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	31.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	33.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	35.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	37.0	1.7	1.5	1.9	1.6	2.1	1.7	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7
	39.0	1.7	1.5	1.9	1.6	2.0	1.7	2.1	1.7	2.1	1.7	2.3	1.7	2.4	1.6
009	10.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	12.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	14.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	16.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	18.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	20.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	21.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	23.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	25.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	27.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	29.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	31.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	33.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	35.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	37.0	2.2	1.8	2.5	1.9	2.6	2.0	2.7	2.0	2.8	2.0	3.0	2.0	3.1	2.0
	39.0	2.2	1.8	2.4	1.9	2.6	2.0	2.6	2.0	2.7	2.0	2.9	2.0	3.0	1.9
012	10.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	12.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	14.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	16.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	18.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	20.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	21.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	23.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	25.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	27.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	29.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	31.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	33.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	35.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	37.0	2.9	2.1	3.2	2.3	3.4	2.4	3.5	2.4	3.6	2.4	3.8	2.4	4.0	2.3
	39.0	2.8	2.1	3.1	2.2	3.3	2.4	3.4	2.4	3.5	2.4	3.7	2.3	3.9	2.3

4. Tableau des capacités sensibles

Type à conduits Slim (MMD-AP***SPH)

5. Schéma électrique

6. Caractéristiques techniques du ventilateur

MMD-AP0071SPH

MMD-AP0091SPH

MMD-AP0121SPH

MMD-AP0151SPH

MMD-AP0181SPH

6. Caractéristiques techniques du ventilateur

(filtre fourni)

MMD-AP0071SPH MMD-AP0091SPH

MMD-AP0121SPH

MMD-AP0151SPH

MMD-AP0181SPH

6. Caracteristiques techniques du ventilateur

Modèle pour la CHINE (filtre fourni)

MMD-AP0071SPH-C, SH-C
MMD-AP0091SPH-C. SH-C

MMD-AP0121SPH-C, SH-C

MMD-AP0151SPH-C, SH-C

MMD-AP0181SPH-C, SH-C

7. Caractéristiques acoustiques (courbe NC)

Pression statique extérieure 10 Pa

Position ventilateur	E	M	B
Niveau de puissance sonore (dB(A))	28	26	24

Pression statique extérieure 20Pa

Position ventilateur	E	M	B
Niveau de puissance sonore (dB(A))	29	27	25

Pression statique extérieure 35Pa

Position ventilateur	E	M	B
Niveau de puissance sonore (dB(A))	30	28	26

Pression statique extérieure 50Pa

Position ventilateur	E	M	B
Niveau de puissance sonore (dB(A))	32	29	27

7. Caracteristiques acoustiques (courbe NC)

MMD-AP0121SPH/SH

Points de mesure

Prise d'air arrête

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	29	27	25

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	31	29	27

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	30	28	26

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	32	30	28

7. Caracteristiques acoustiques (courbe NC)

MMD-AP0151SPH/SH

Points de mesure

Prise d'air arrête

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	32	30	28

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	34	32	30

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	33	31	29

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	35	33	31

7. Caracteristiques acoustiques (courbe NC)

MMD-AP0181SPH/SH

Points de mesure

Prise d'air arrête

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	33	31	29

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	35	33	31

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	34	32	30

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	36	34	32

7. Caracteristiques acoustiques (courbe NC)

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	36	33	30

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	37	34	31

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	39	36	33

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	41	38	35

7. Caracteristiques acoustiques (courbe NC)

MMD-AP0121SPH/SH

Points de mesure

Sous la prise d'air

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	38	35	32

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	41	38	35

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	39	36	33

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	43	40	37

7. Caracteristiques acoustiques (courbe NC)

MMD-AP0151SPH/SH

Points de mesure

Sous la prise d'air

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	39	36	33

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	41	38	35

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	40	37	34

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	43	40	37

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0181SPH/SH

Points de mesure

Sous la prise d'air

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	40	38	36

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	43	41	38

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	42	40	37

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	44	42	39

8. Prise d'air frais (manuel de conception)

Unitégainableextra-plate

L'air frais doit être conditionné par le récapacitaire de chaleur ou un composant similaire.

Vérifier que le début d'air frais a été déterminé pour que la température entre l'air aspiré et l'air frais soit maintainue.

*1. Température préconisée : 12 °C à 30 °C.

Toutefois, régler le début d'air frais à 20% de la valeur standard.

Appellation MMD-	AP0071SPH AP0071SPH-C AP0071SH-C	AP0091SPH AP0091SPH-C AP0091SH-C	AP0121SPH AP0121SPH-C AP0121SH-C
Débit d'air standard (m3/h)	540	540	600

Monter un filtrte a air a l'intérieur de la conduite d'air frais.

(L'air frais ne circule pas à travers le contrôle de l'unité interieure.)

Isoler la conduite d'air frais.

Brancher le ventilateur de l'échangeur de chaleur et l'unité interieure à un même sectionneur.

Circuit de sécurité

Connector le relais de commande du ventilateur canalisé (12V CC) entre les valeurs 1 et 6 sur la P.C. board interieure.

(Le courant nominal du relais de ventilateur canalisé ne doit pas dépasser 75 mA.)

Après la pose, effectuer un test pour vérifier que la fonction simultanée de marche/arrêt du ventilateur canalisé est opérationnelle.

(Exécuter le test conformément aux consignes du manuel d'installation de l'unité interieure.)

8. Prise d'air frais (manuel de conception)

Unitégainableextra-plate

L'air frais doit être conditionné par le récapucateur de chaleur ou un composant similaire.

Vérifier que le début d'air frais a été déterminé pour que la température entre l'air aspiré et l'air frais soit maintainue.

*1. Température préconisée : 12 °C à 30 °C.

Toutefois, régler le débit d'air frais à 20% de la valeur standard.

Appellation MMD-	AP0151SPH AP0151SPH-C AP0151SH-C	AP0181SPH AP0181SPH-C AP0181SH-C
Débit d'air standard (m3/h)	690	780

Monter un filtré à air à l'intérieur de la conduite d'air frais.

(L'air frais ne circule pas à travers le contrôle de l'unité interieure.)

Isoler la conduite d'air frais.

Brancher le ventilateur du récapucérateur de chaleur et l'unité interieure à un même sectionneur.

Circuit de sécurité

Connector le relais de commande du ventilateur canalisé (12V CC) entre les valeurs 1 et 6 sur la P.C. board interieure.

(Le courant nominal du relais de ventilateur canalisé ne doit pas dépasser 75 mA.)

Après pose, effectuer un test pour vérifier que la fonction simultanée de marche/arrêt du ventilateur canalisé est opérationnelle.

(Exécuter le test conformément aux consignes du manuel d'installation de l'unité interieure.)
