MODE D'EMPLOI MMF-AP0151H > 0561H TOSHIBA

Le manuel technique du système de récupération d'énergie Toshiba Super Modular Multi expose en détails les caractéristiques, les tableaux et les diagrammes de l'appareil pour vous permettre d'optimiser les performances des diverses applications.

Ces informations détaillées sont destinées à vous faciliter l'utilisation du système et de la large gamme d'applications traitées.

Il est recommandé d'utiliser le manuel technique conformément aux exigences des ouvrages de référence suivants :

Manuel de conception : n° de réf. A03-008

Manuel d'installation : n° de réf. A03-012

Manuel de réparation : n° de réf. A03-009

2 Table des matières

1 Avant-propos .... 1
2 Table des matières.... 2
3 Introduction....5
4 Présentation générale du système....9

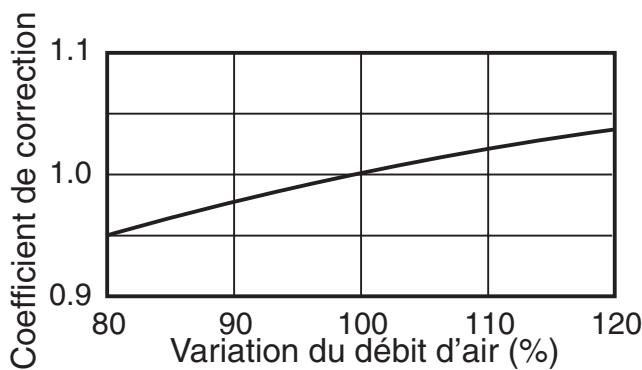

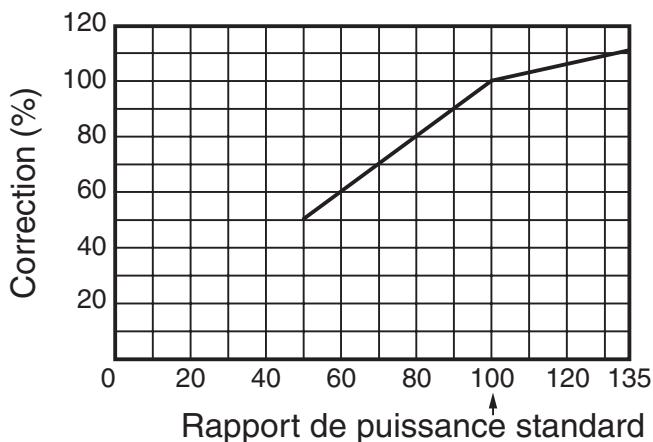

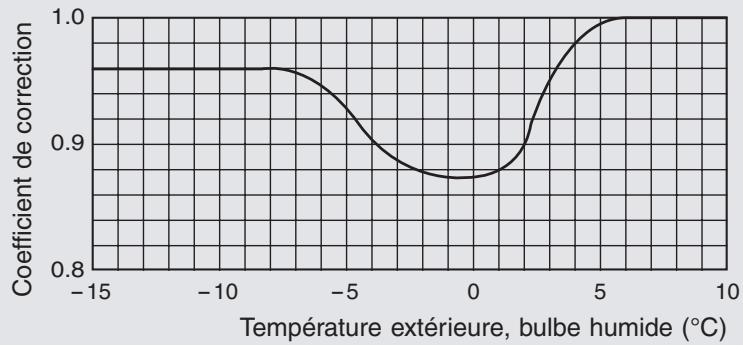

5 Tableau de correction de puissance....21
6 Directives relatives aux liaisons ....29

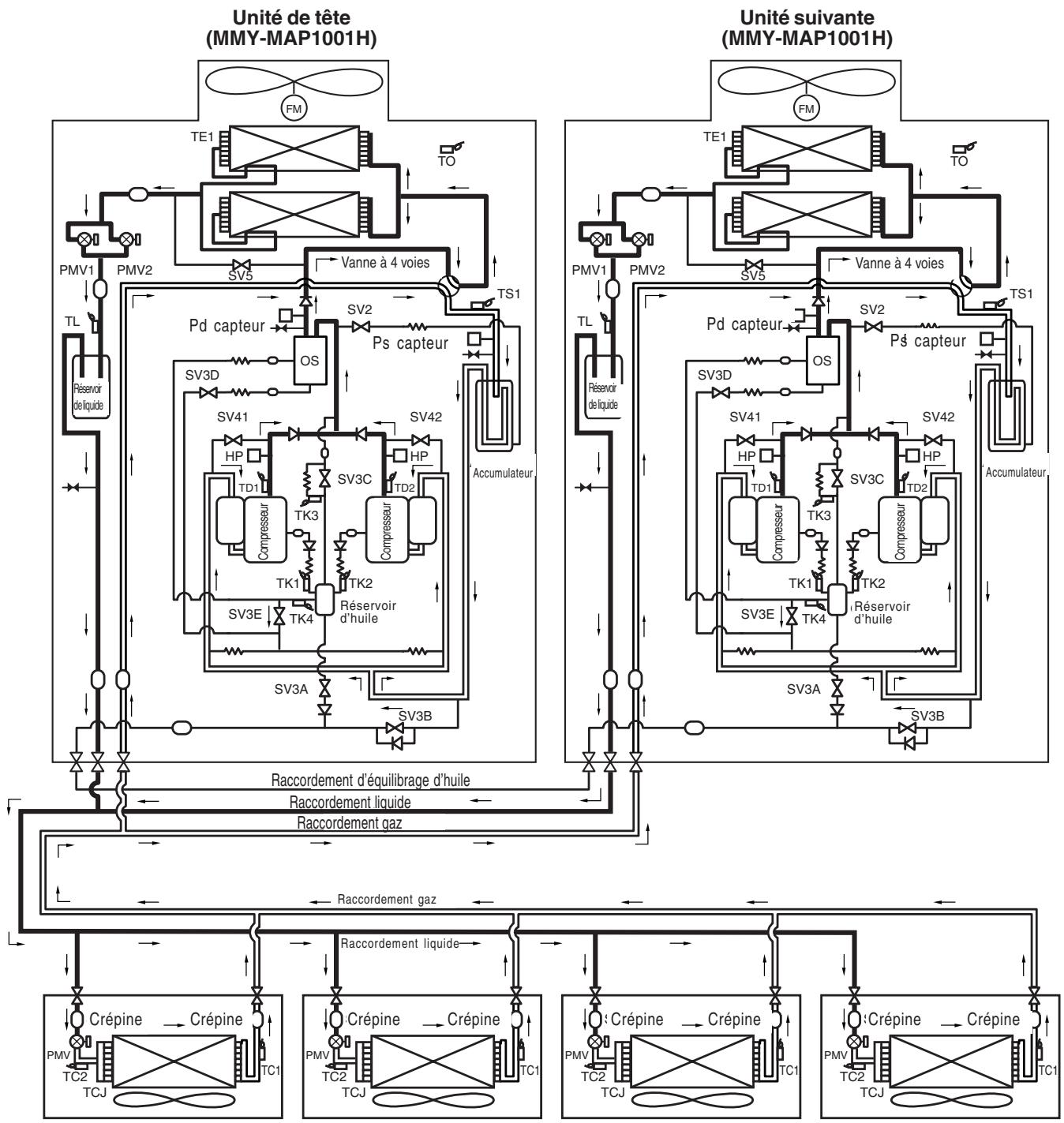

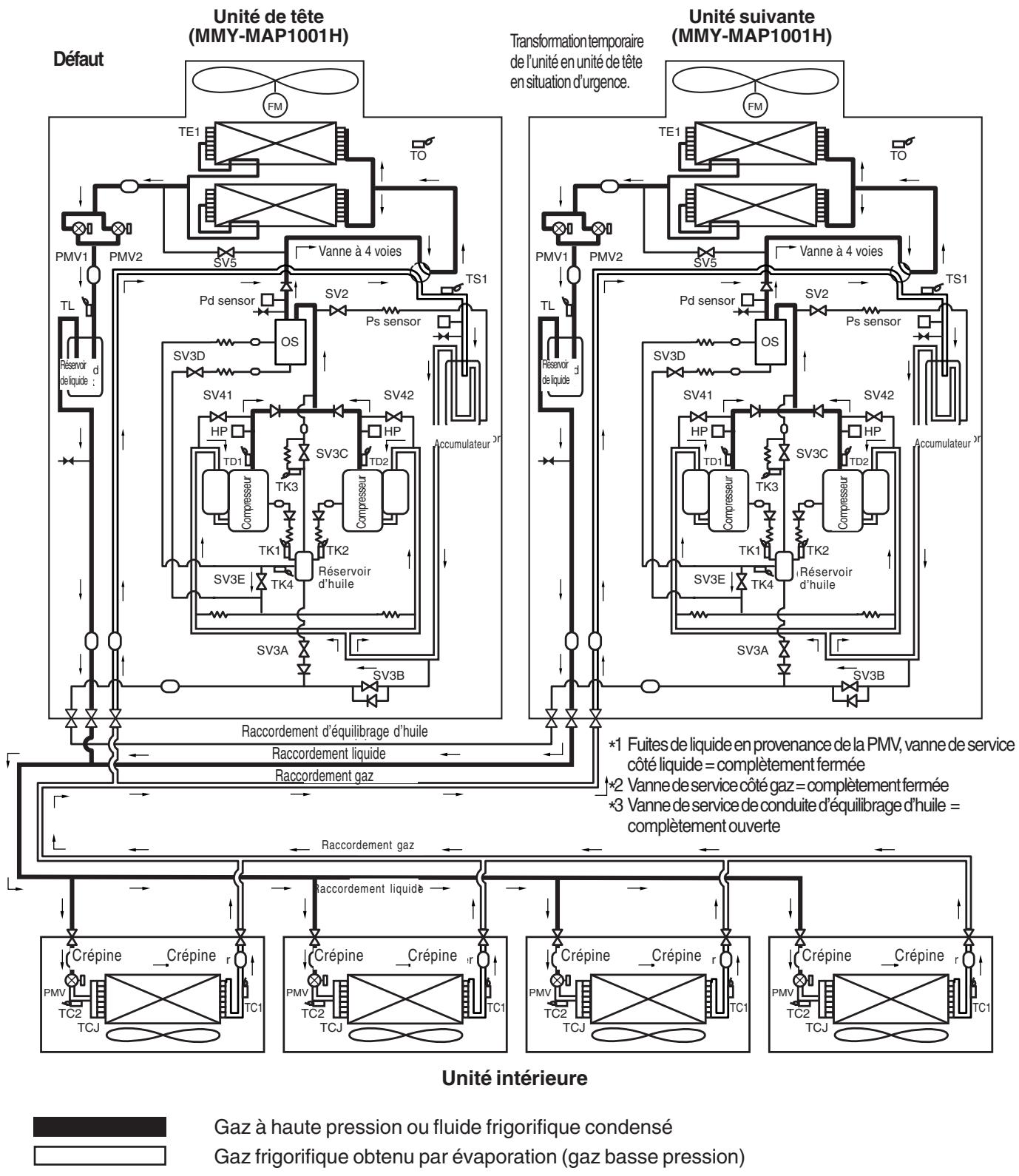

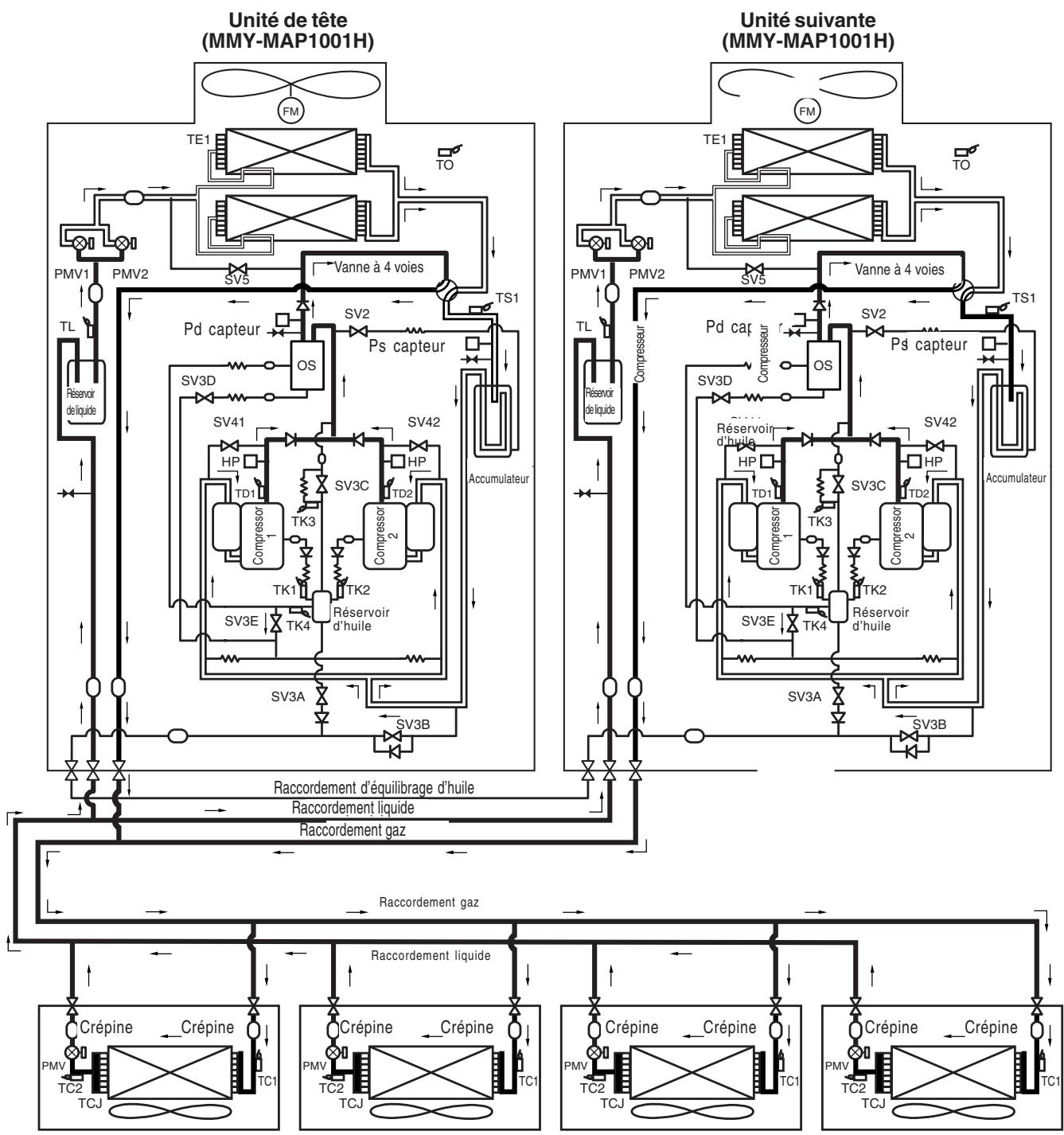

7 Diagramme de cycle de réfrigérant 35
8 Tableau des puissances sensibles 45
9 Performance à charge partielle .... 71

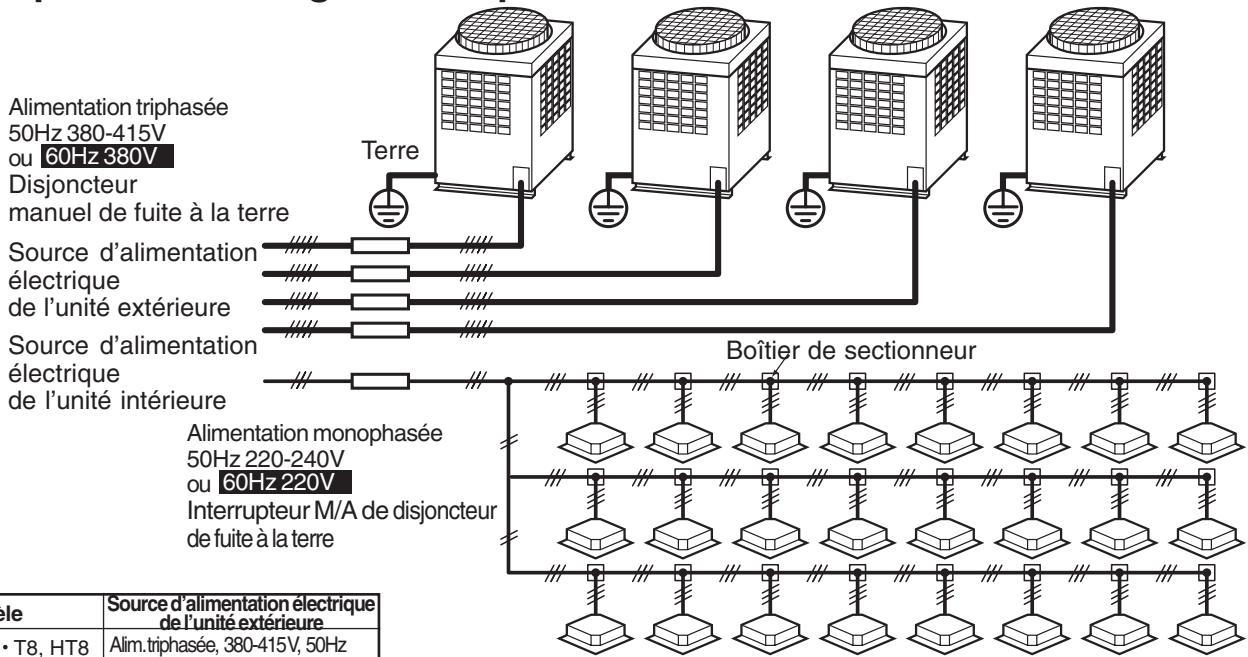

10 Directives relatives au câblage 85

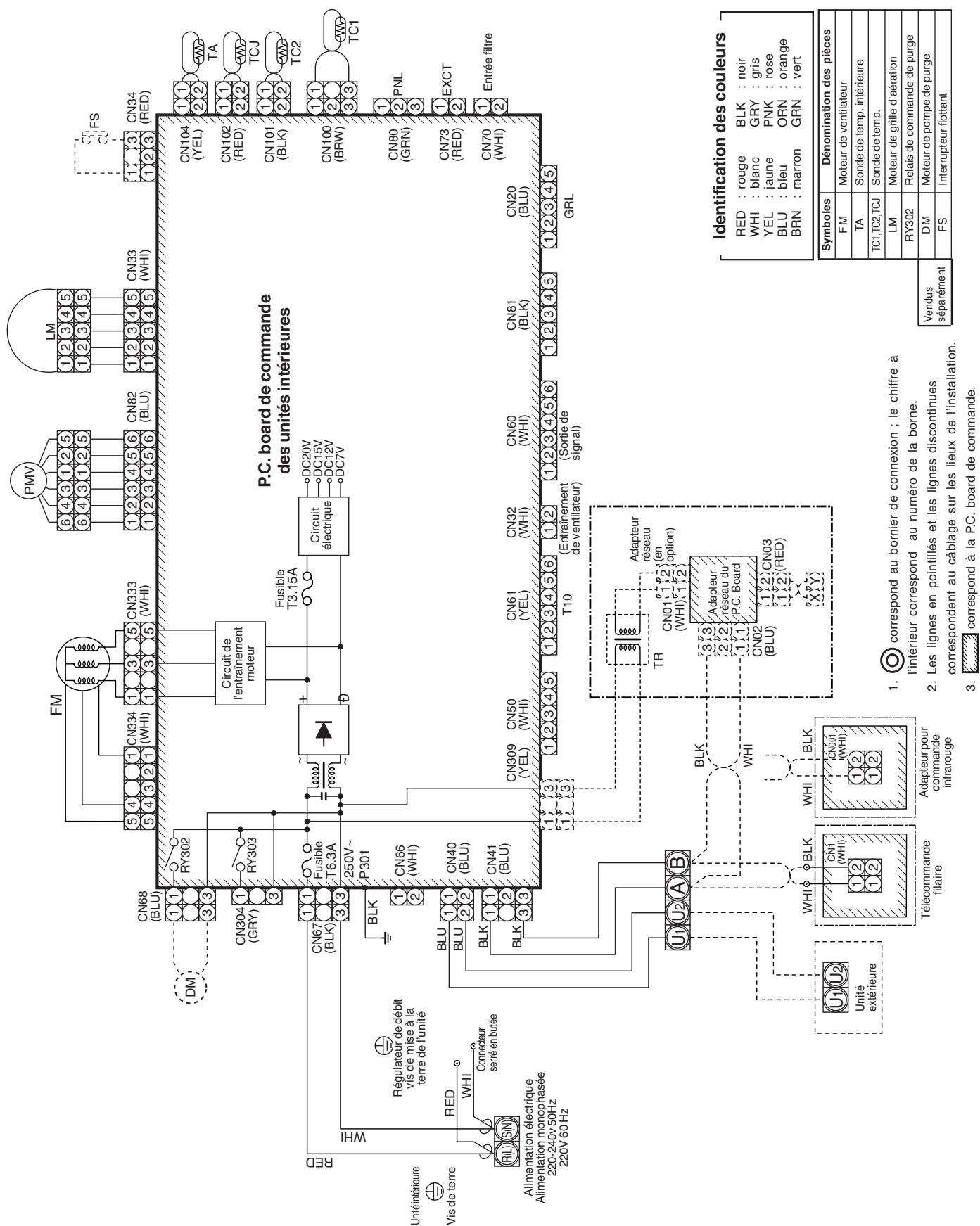

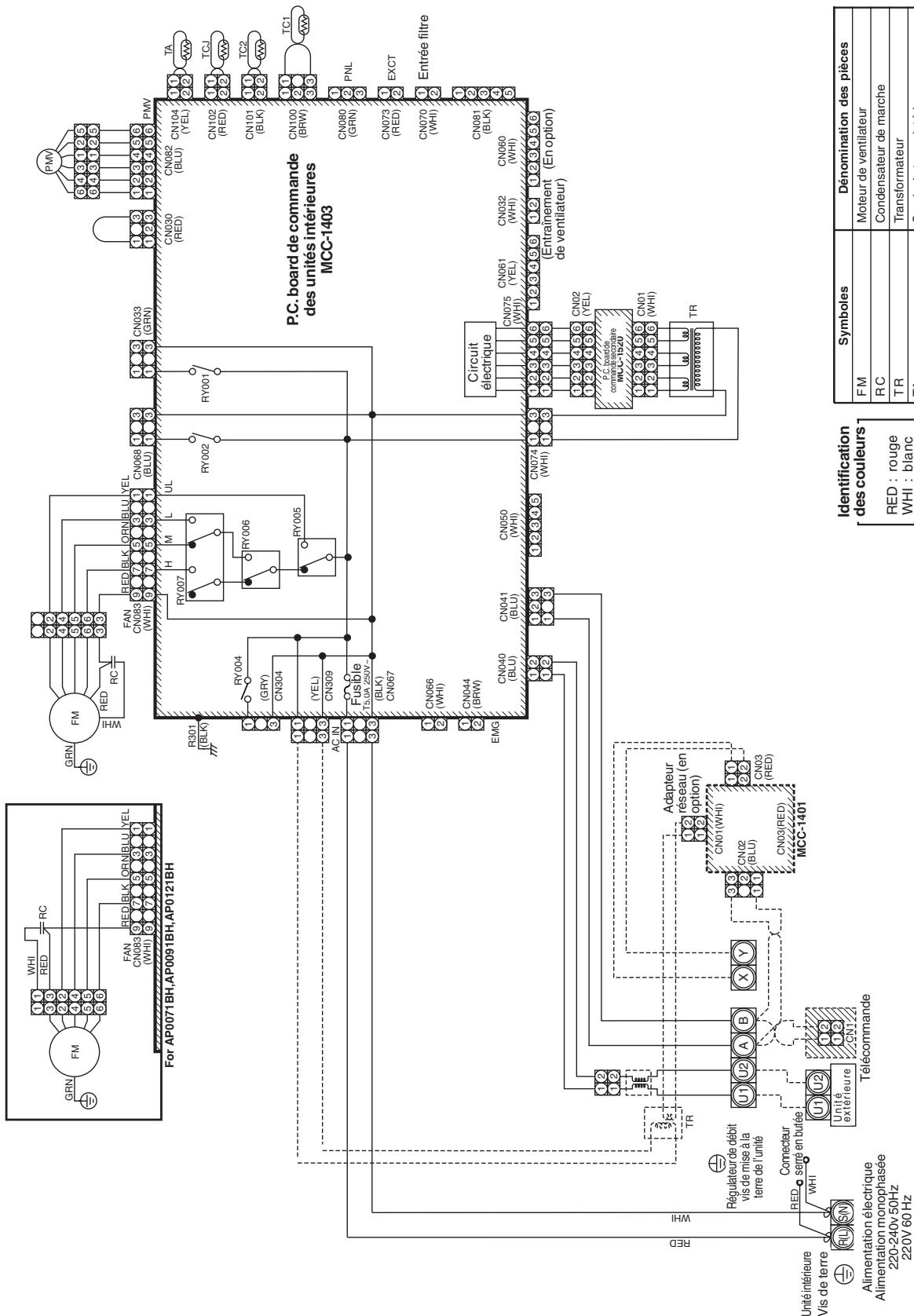

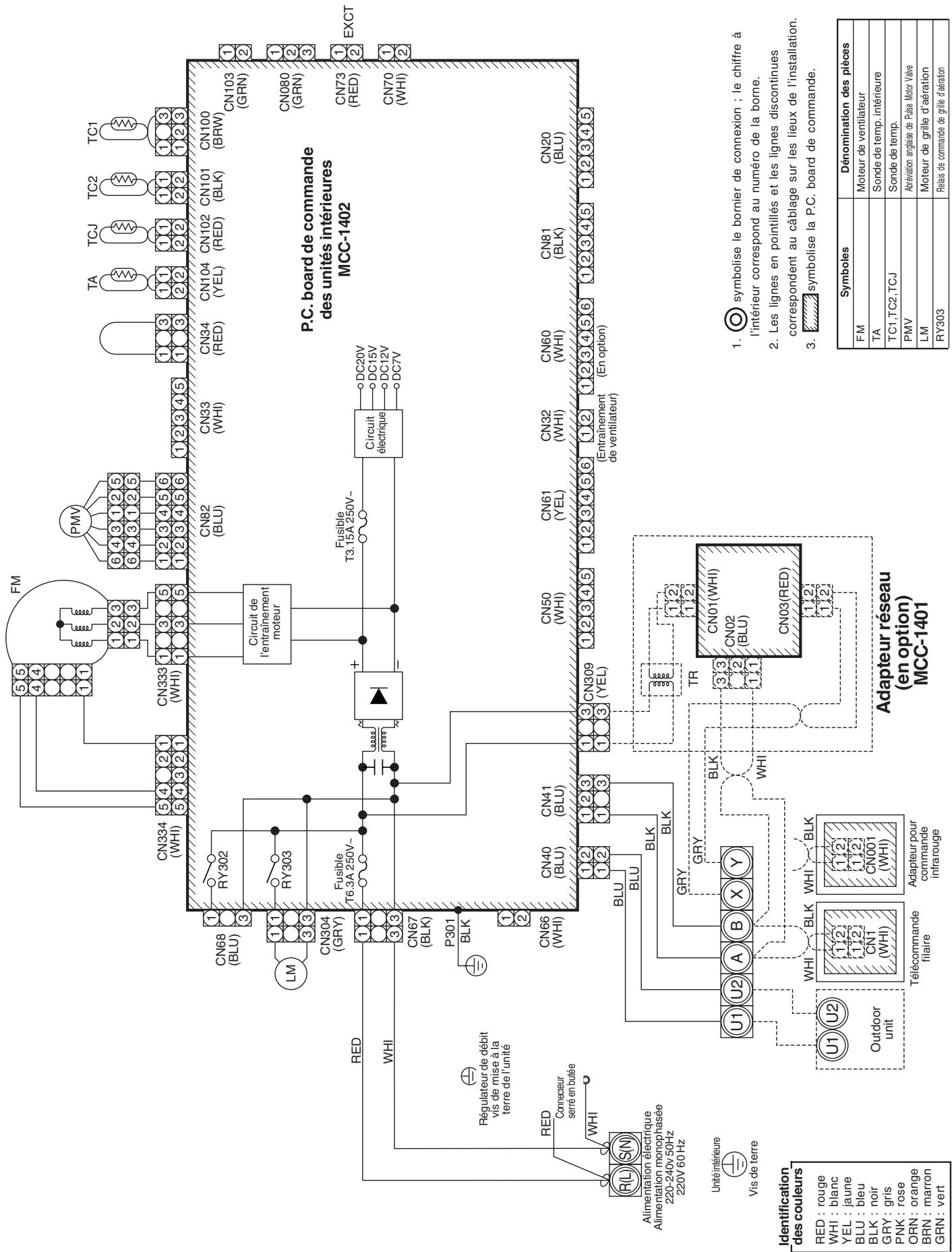

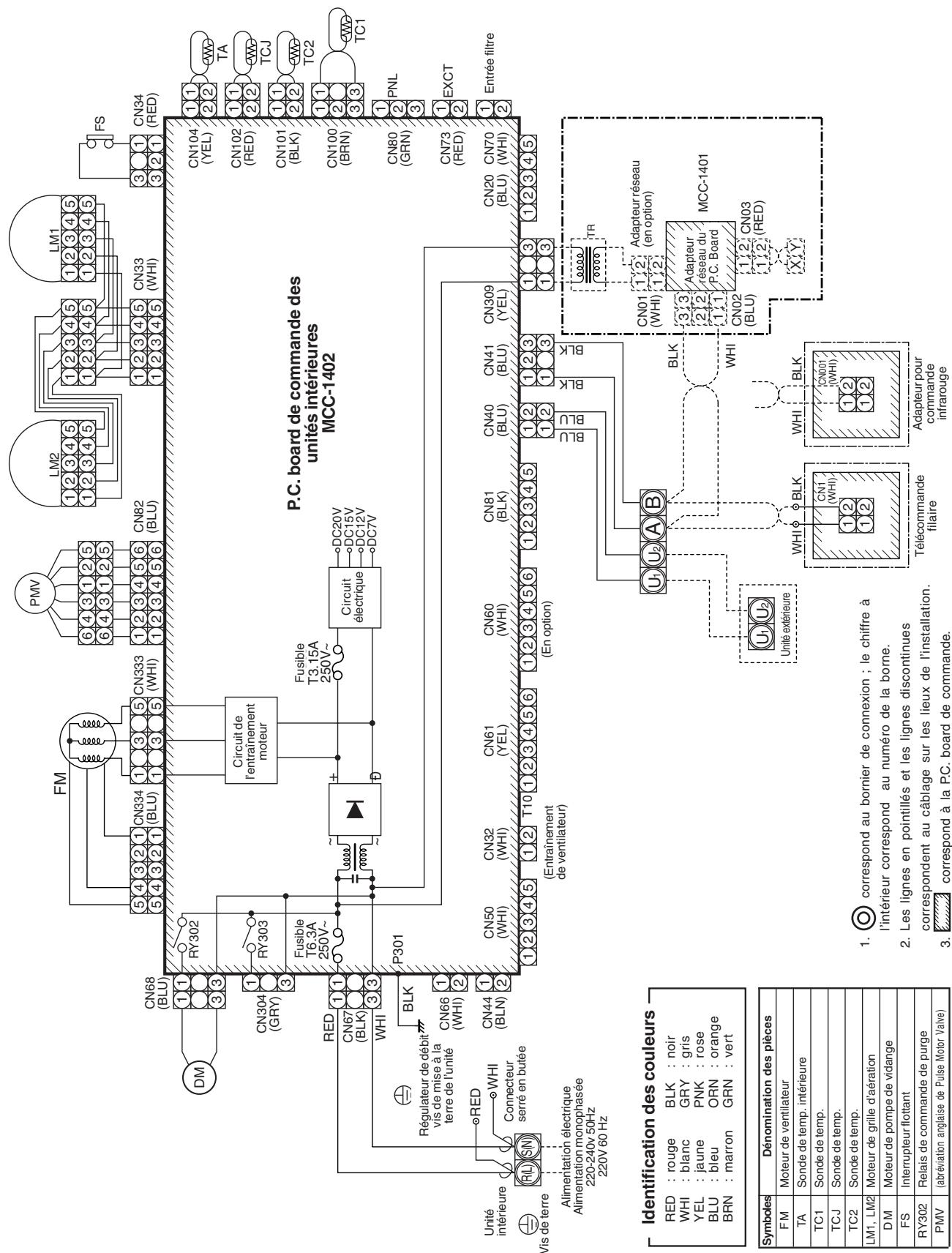

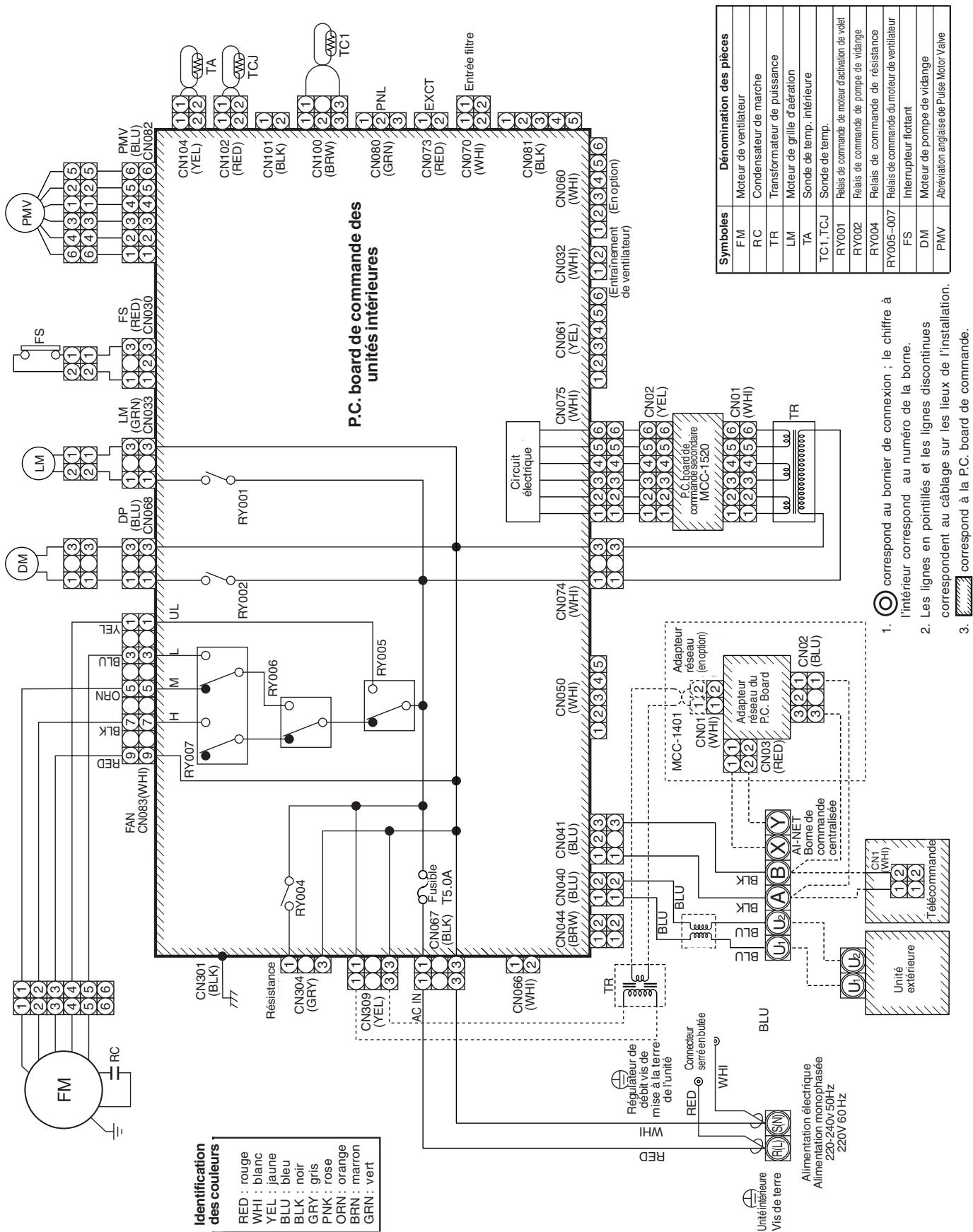

11 Schéma électriques....95

A. Schéma des raccords (câblage à fournir sur le lieu d'implantation)
B. Circuit interne

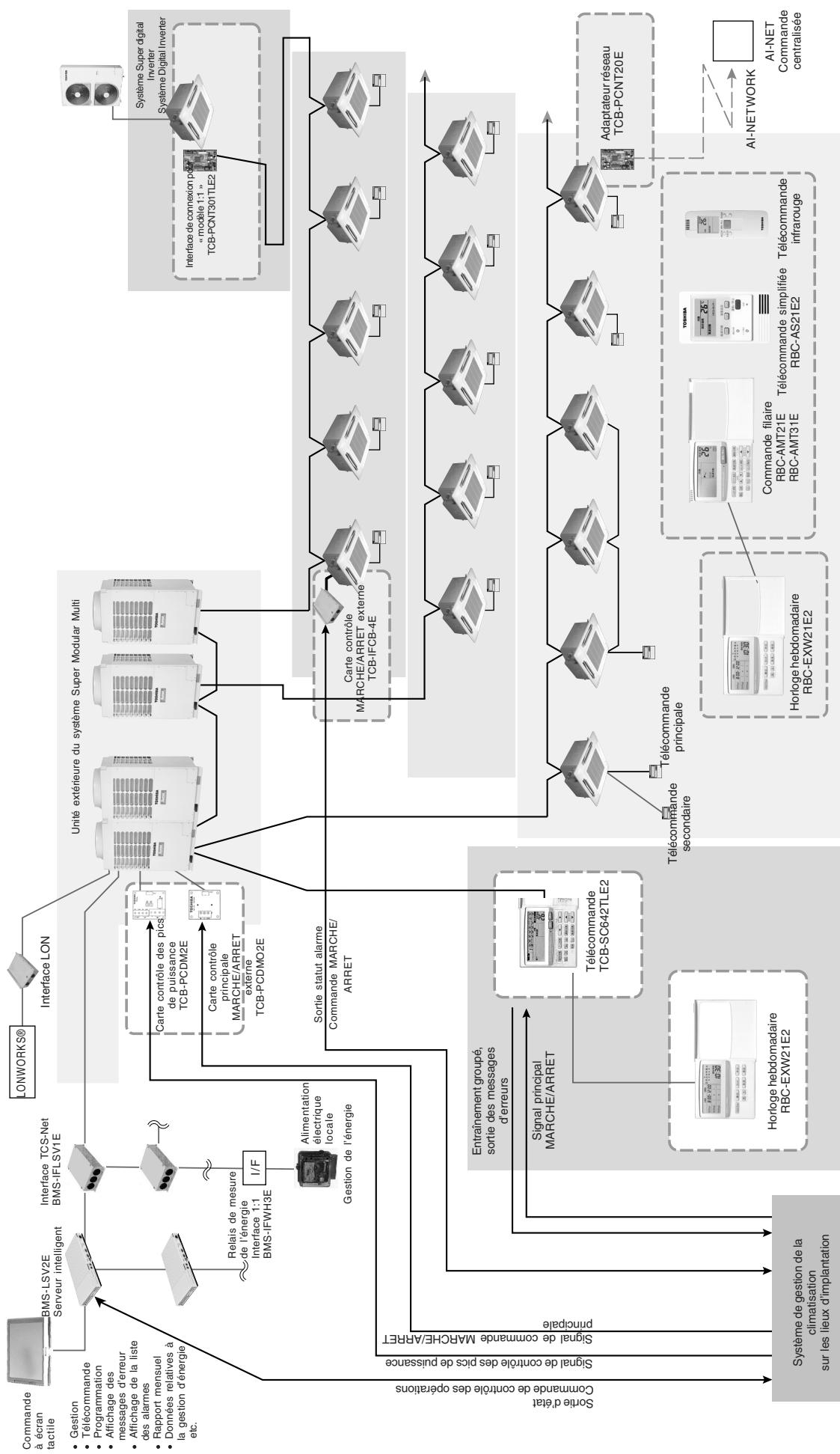

12 Commandes .... 111

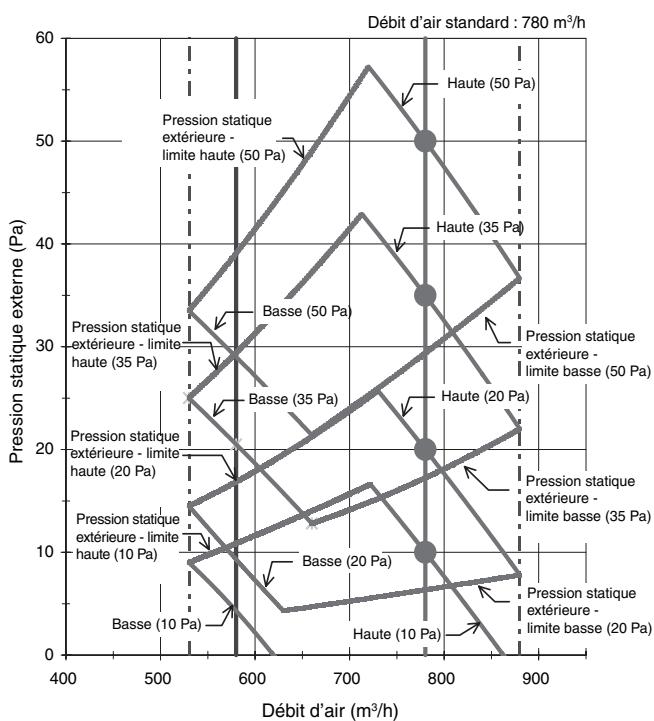

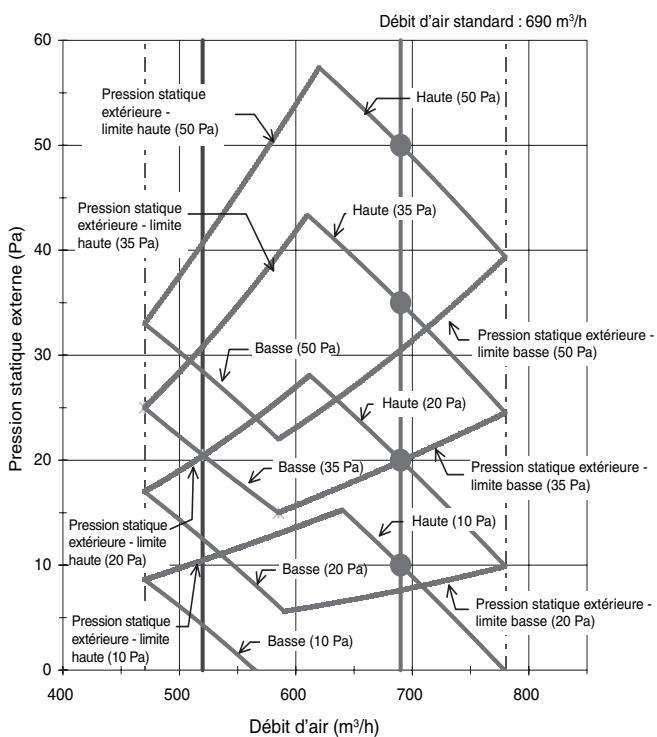

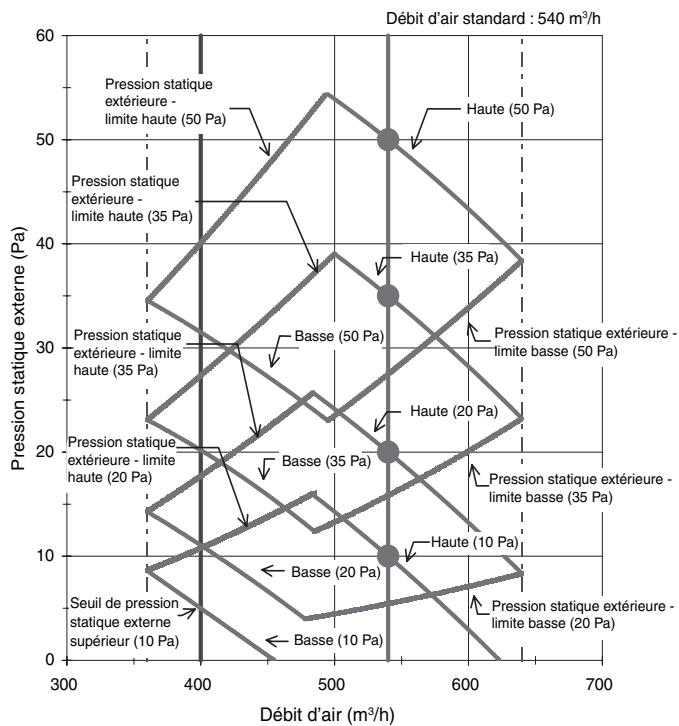

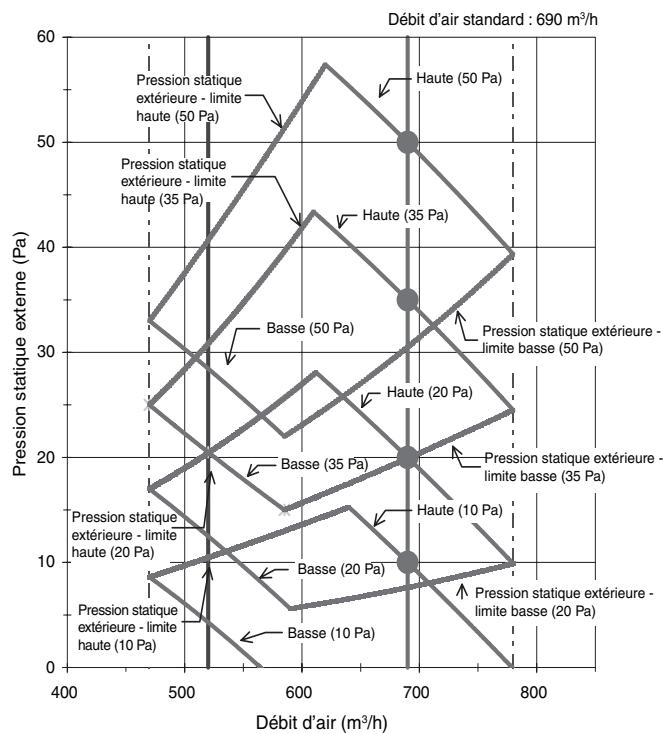

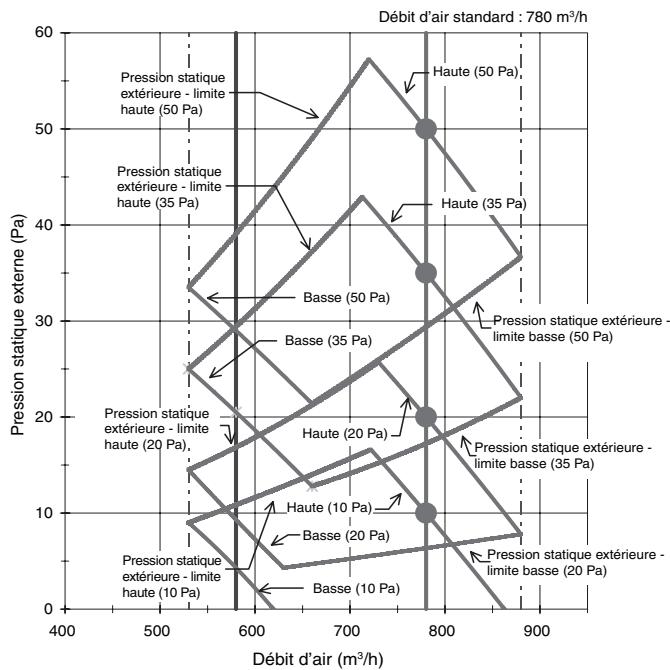

13 Caractéristiques techniques du ventilateur .... 133

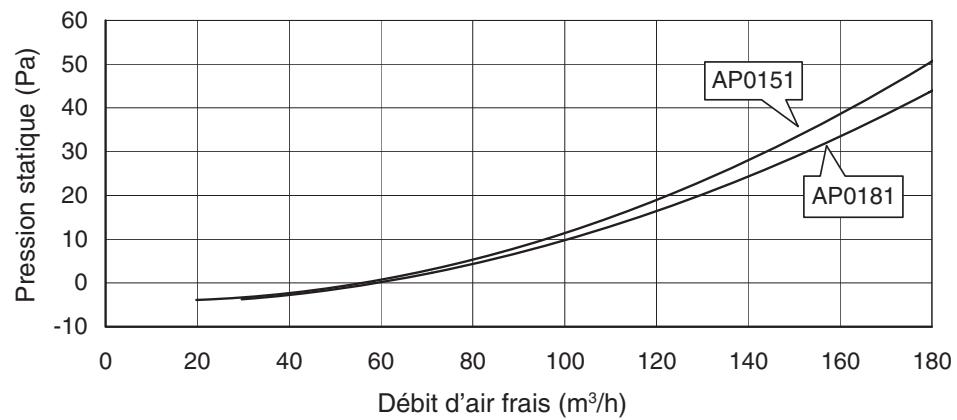

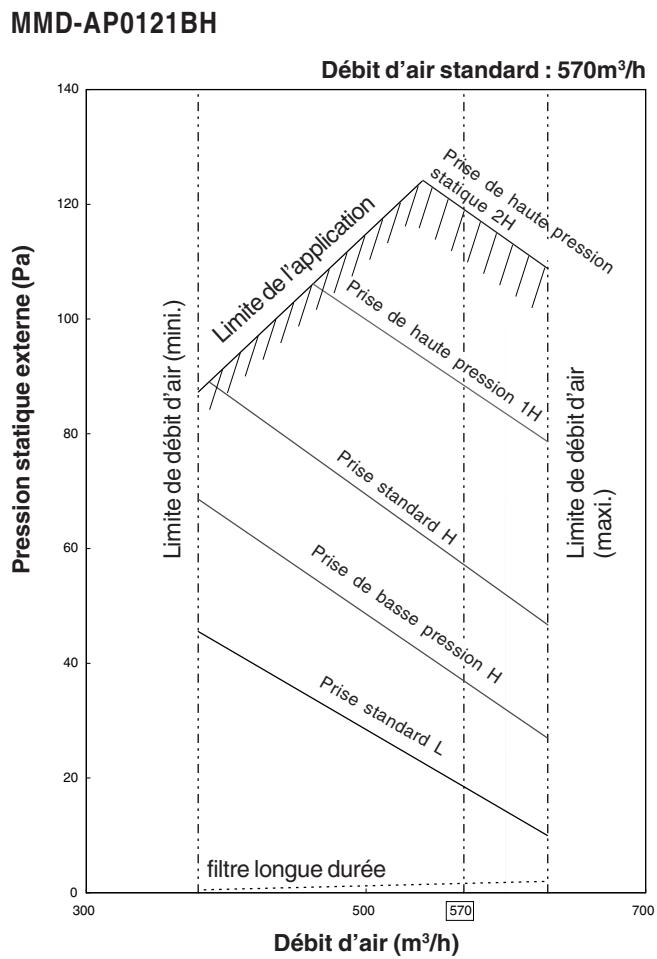

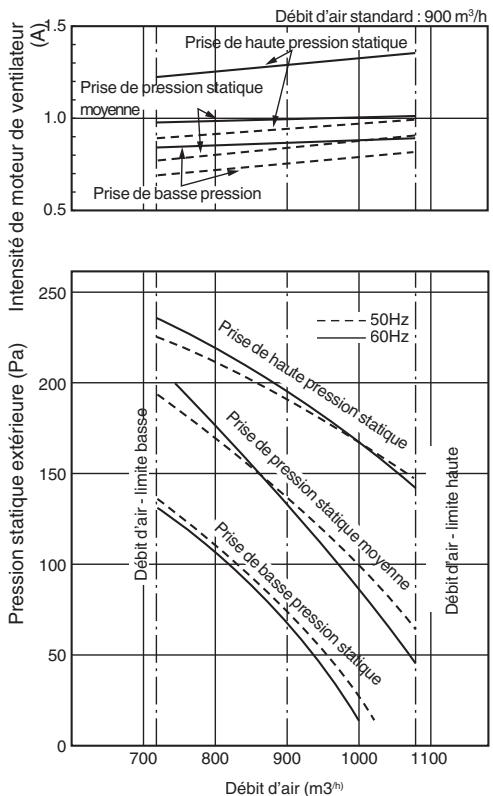

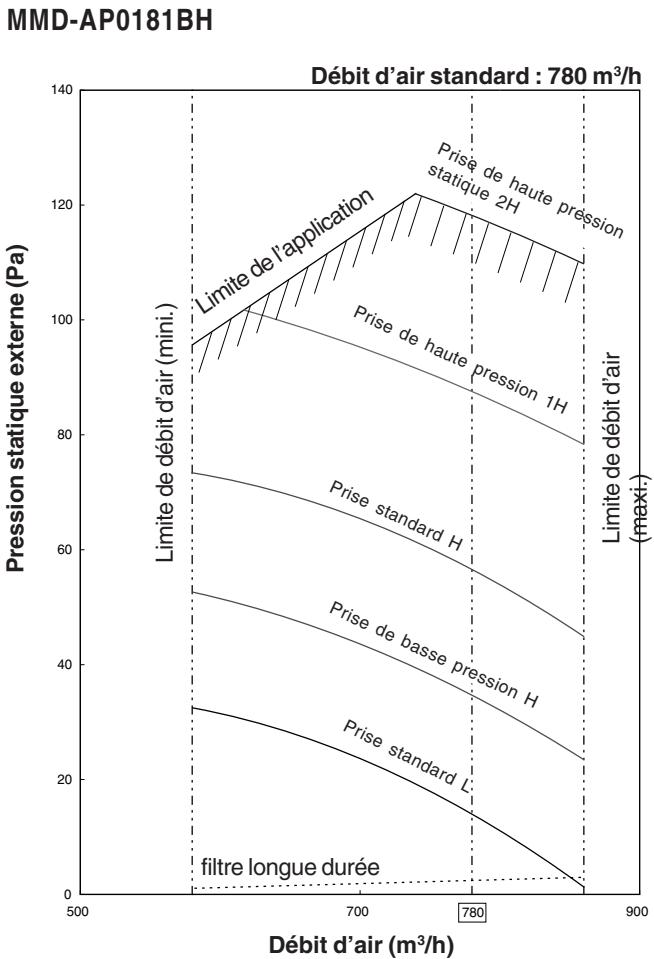

A. Pression statique

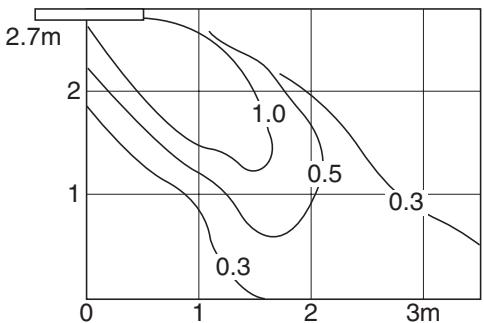

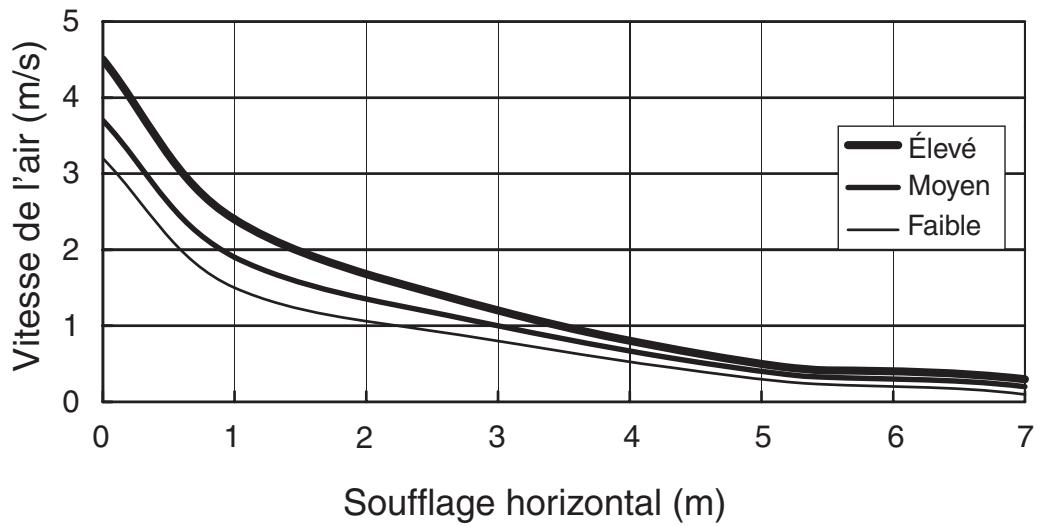

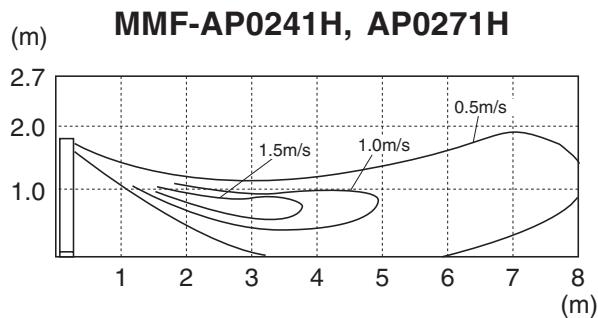

B. Profil de vitesse de l'air (diagramme de portée de l'air)

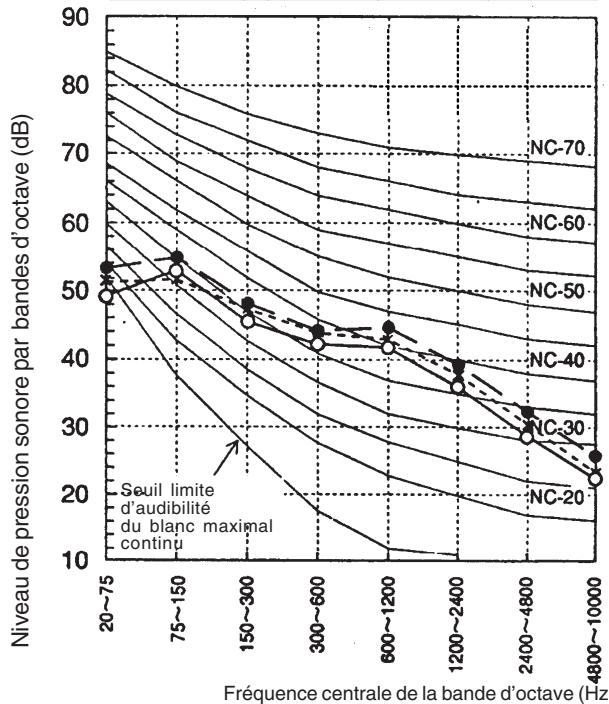

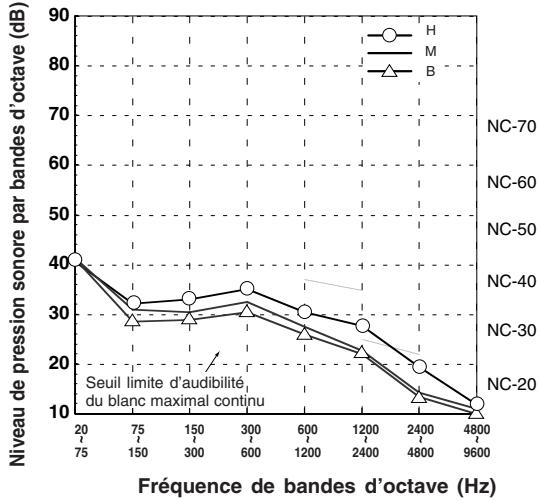

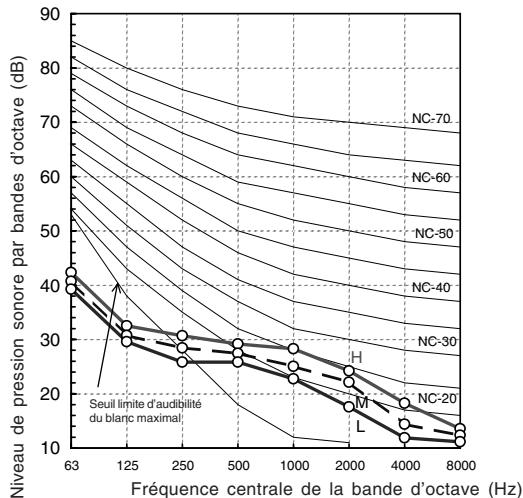

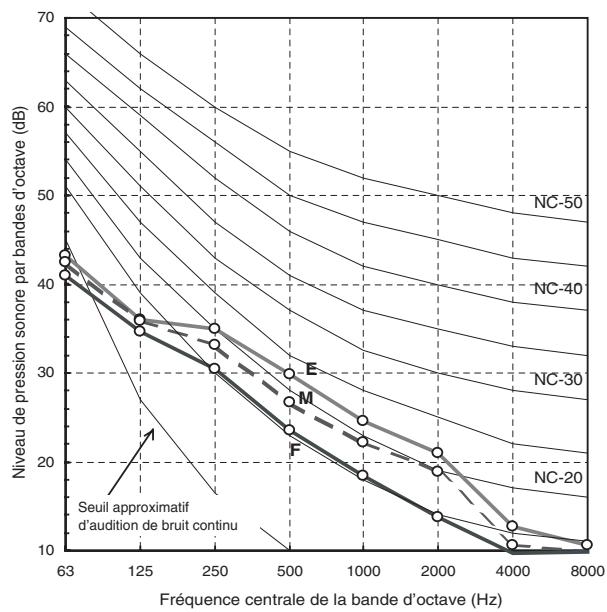

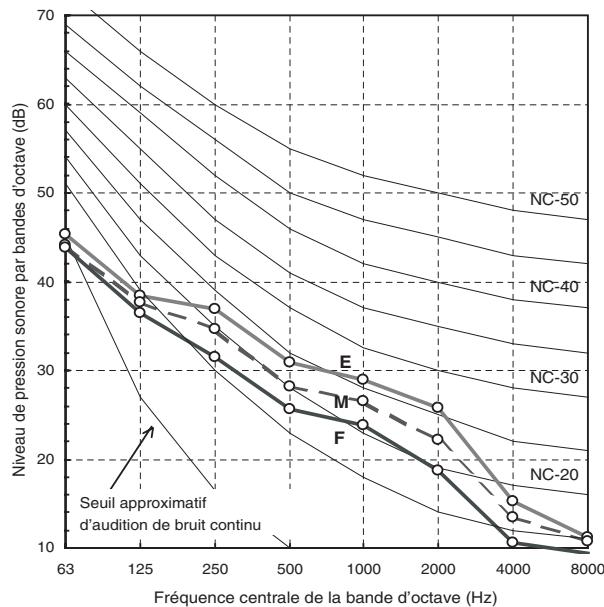

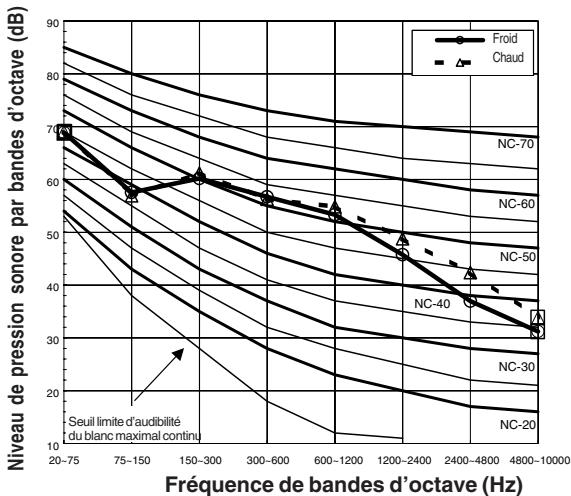

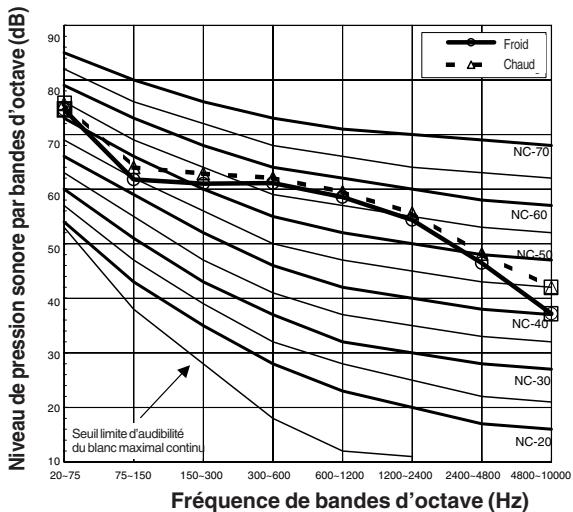

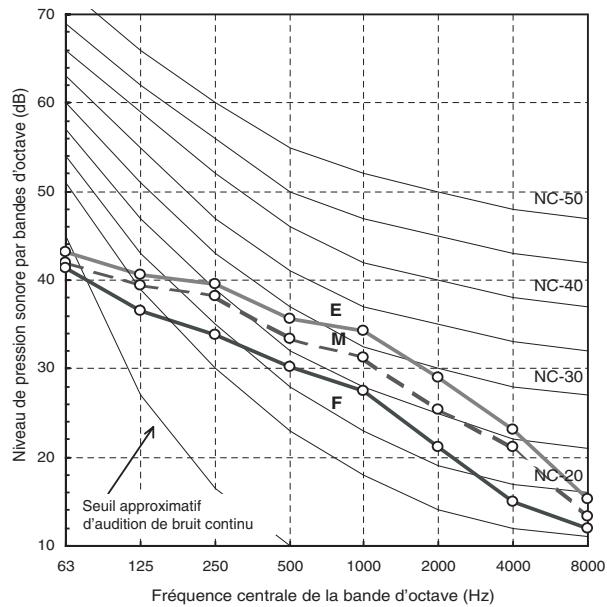

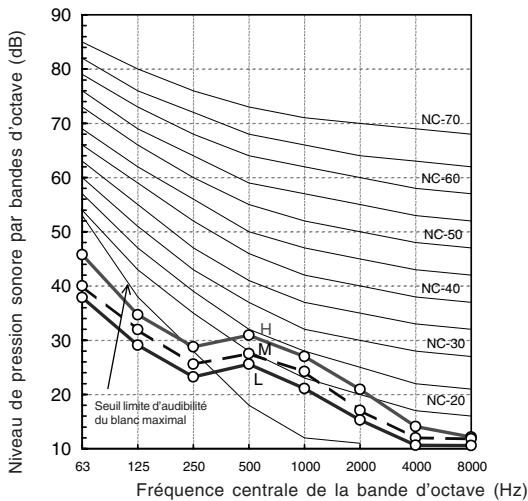

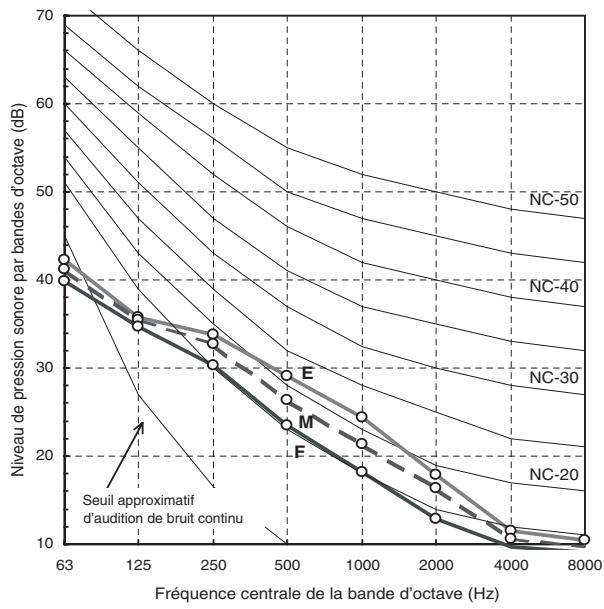

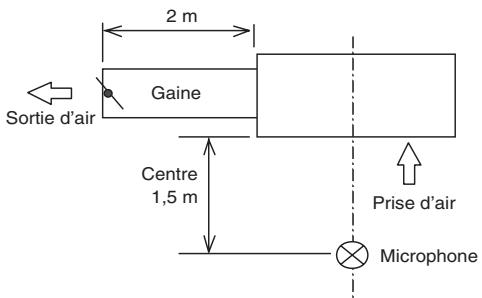

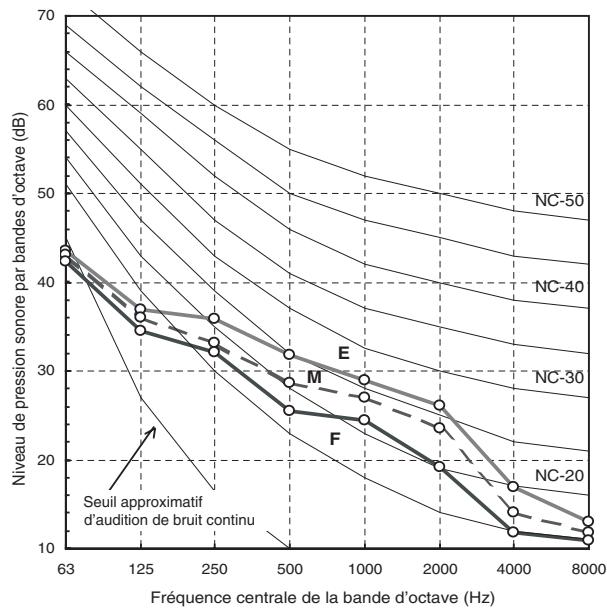

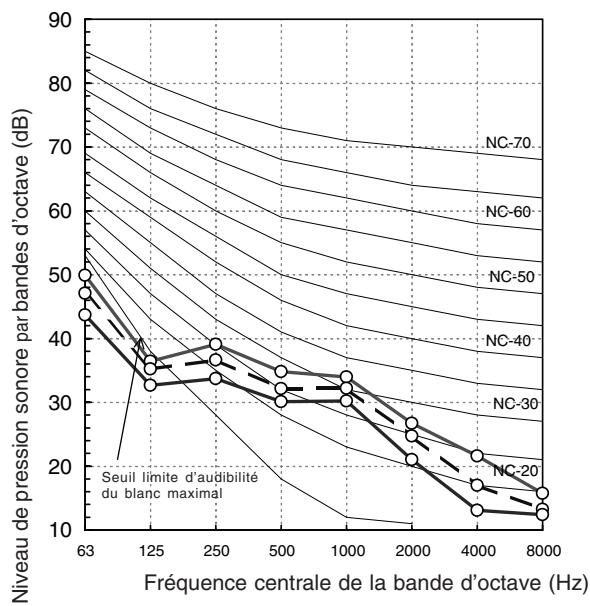

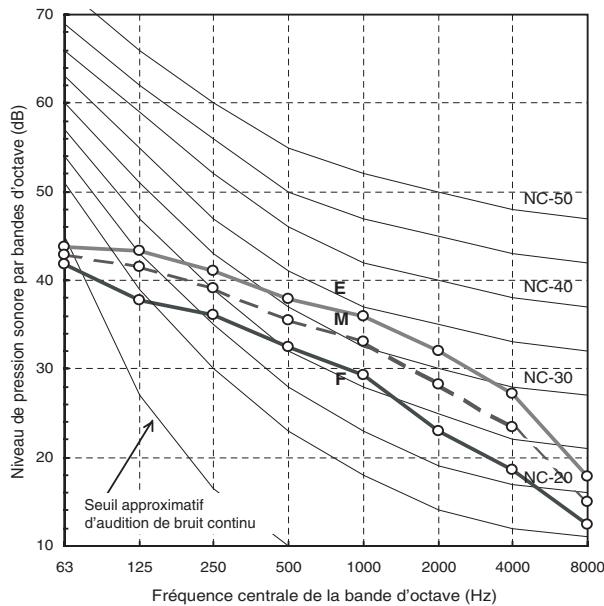

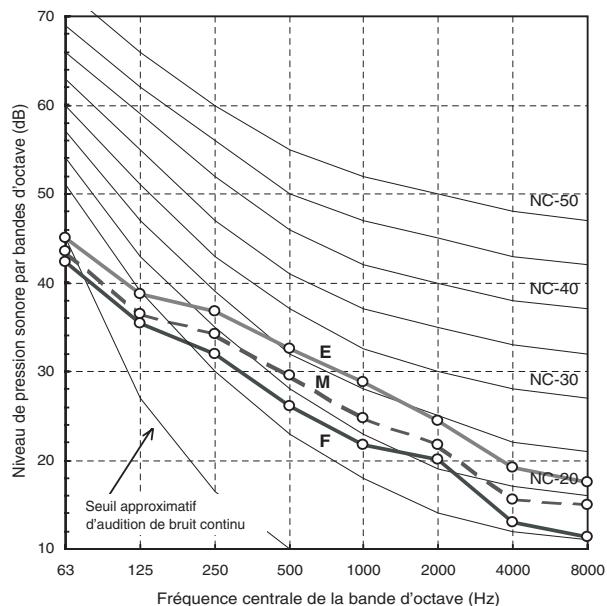

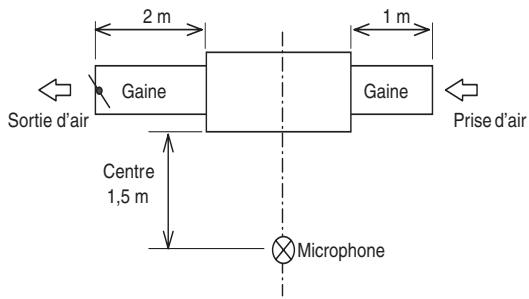

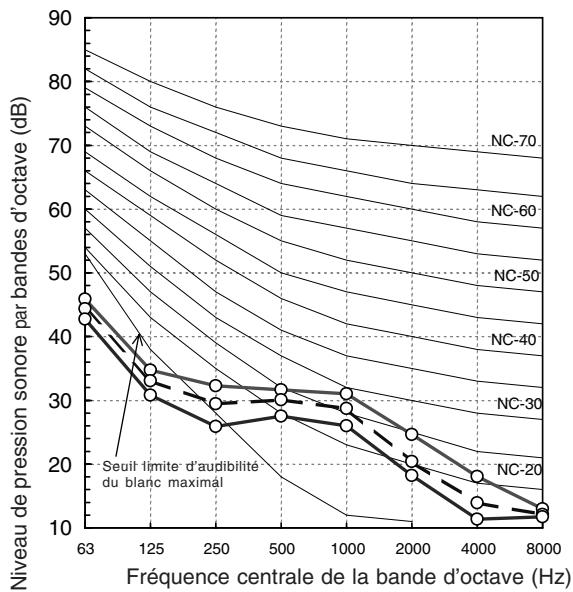

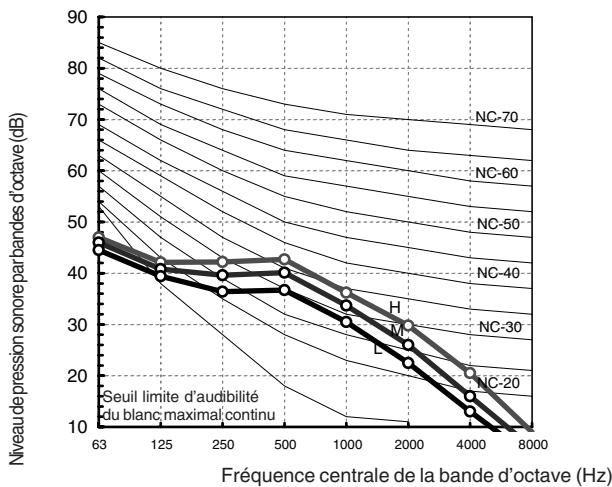

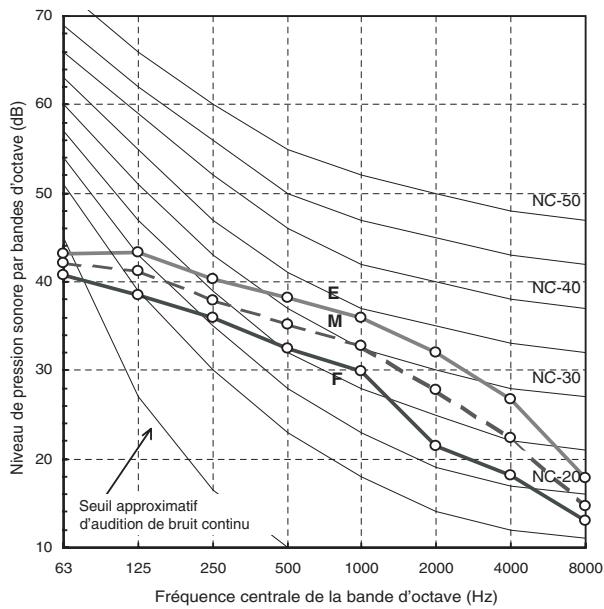

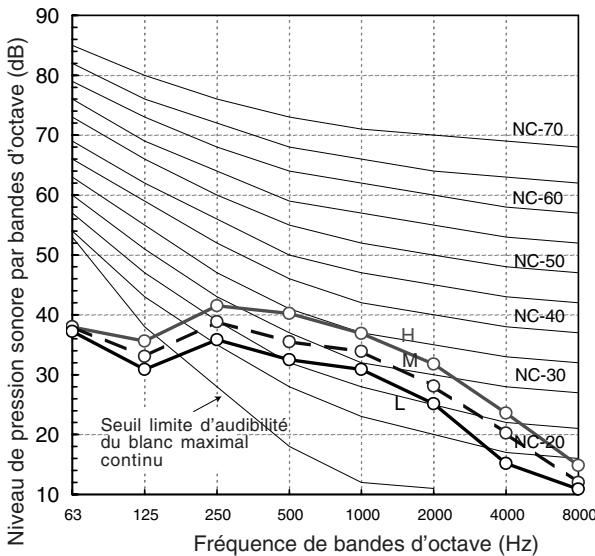

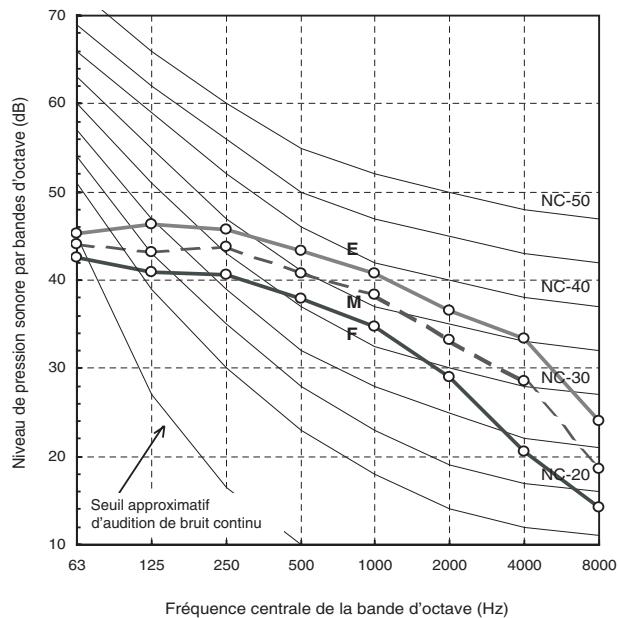

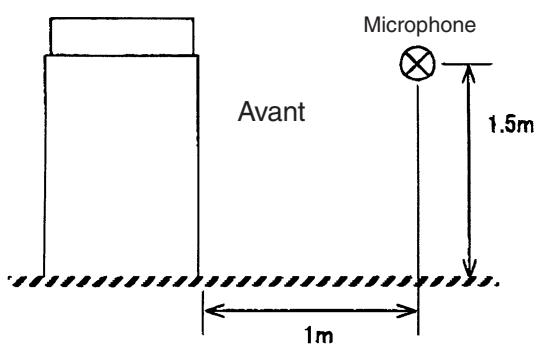

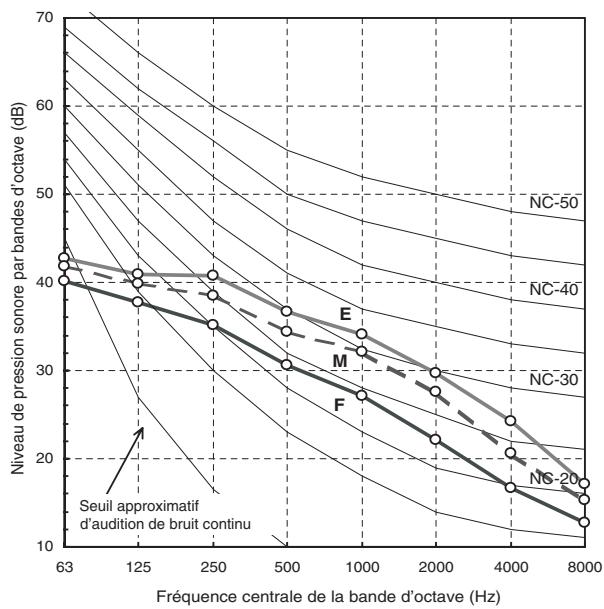

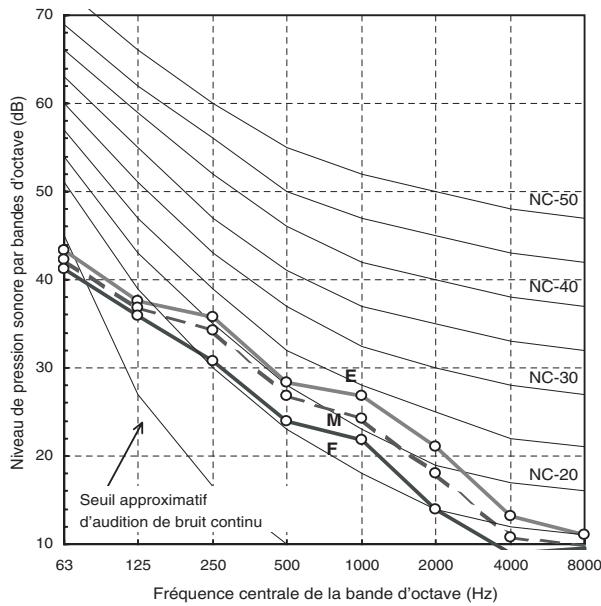

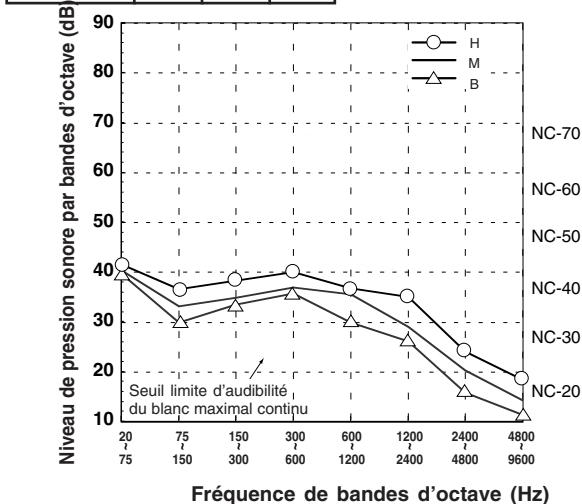

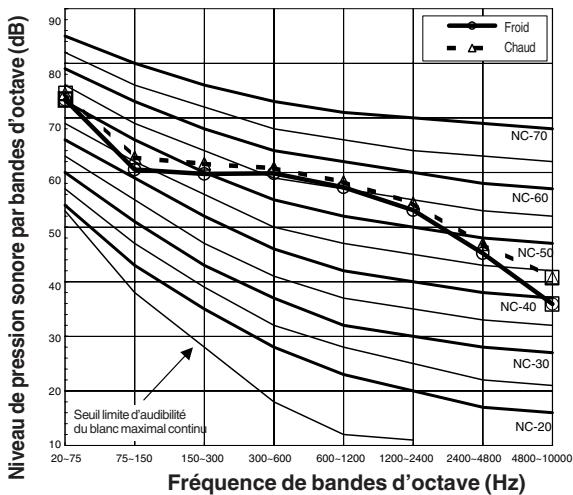

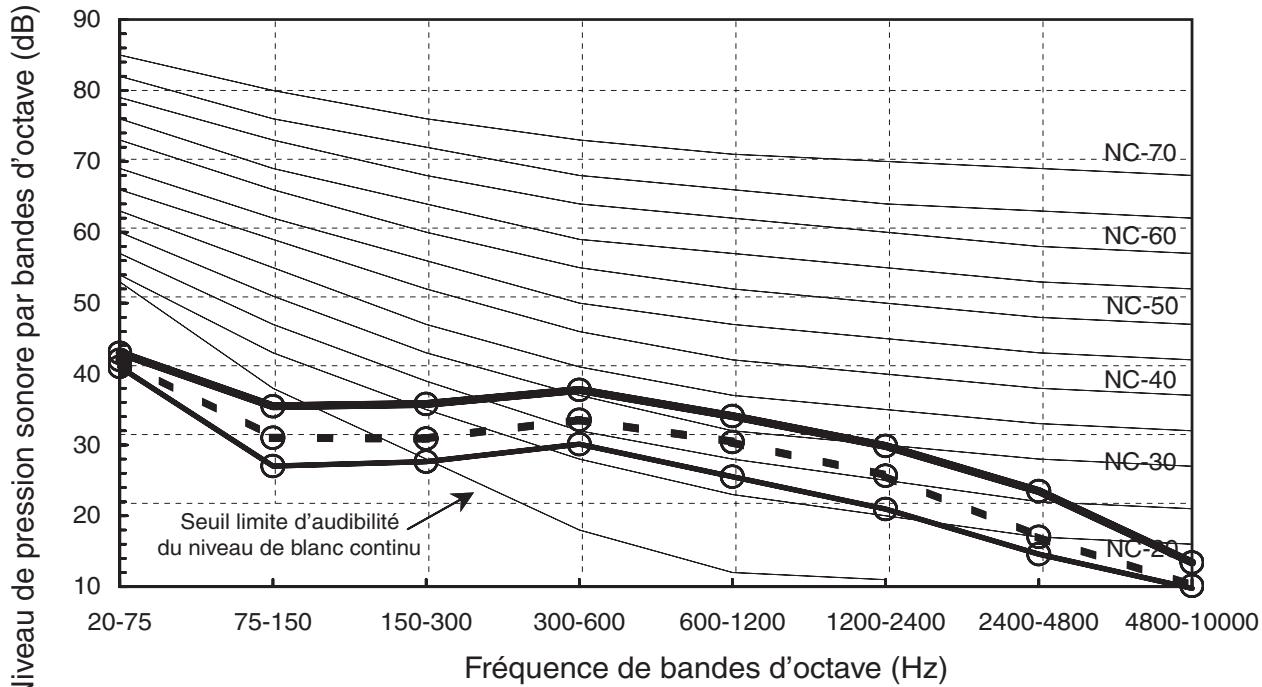

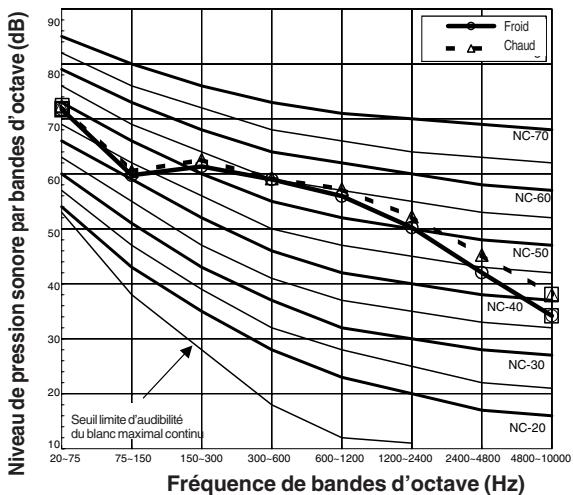

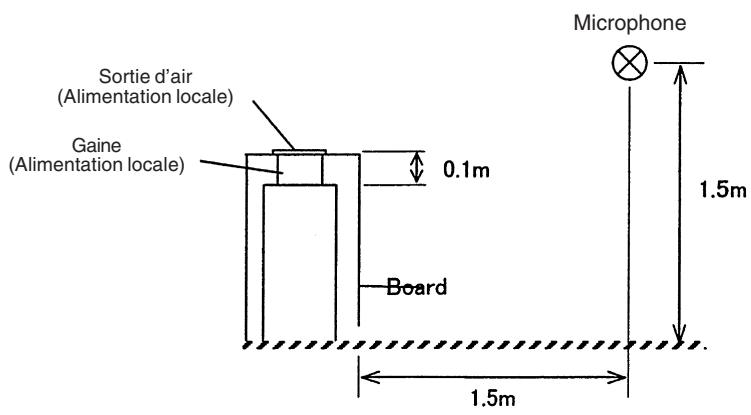

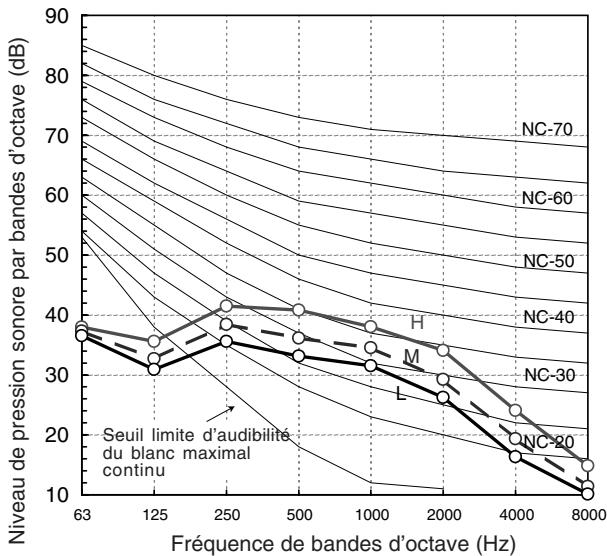

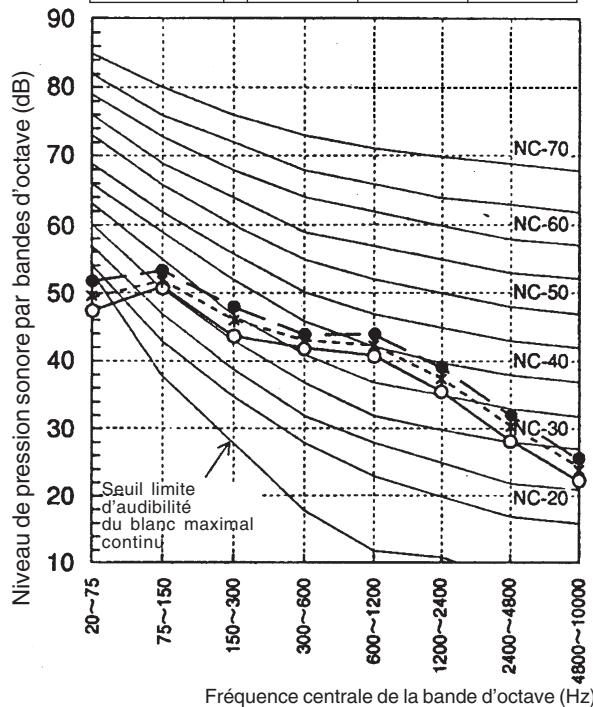

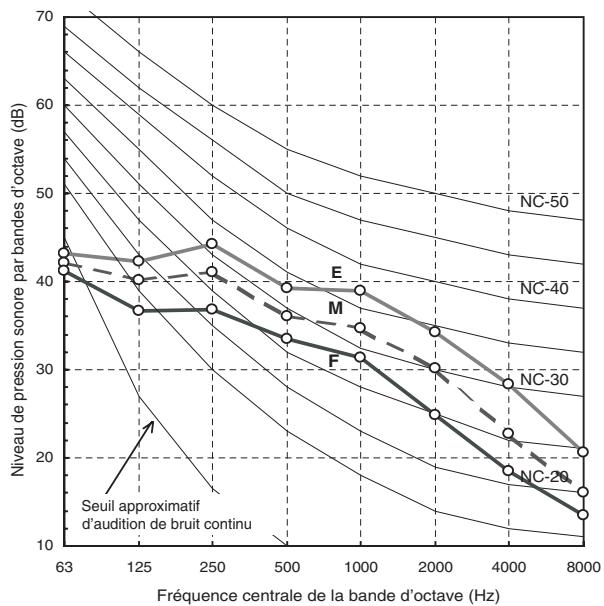

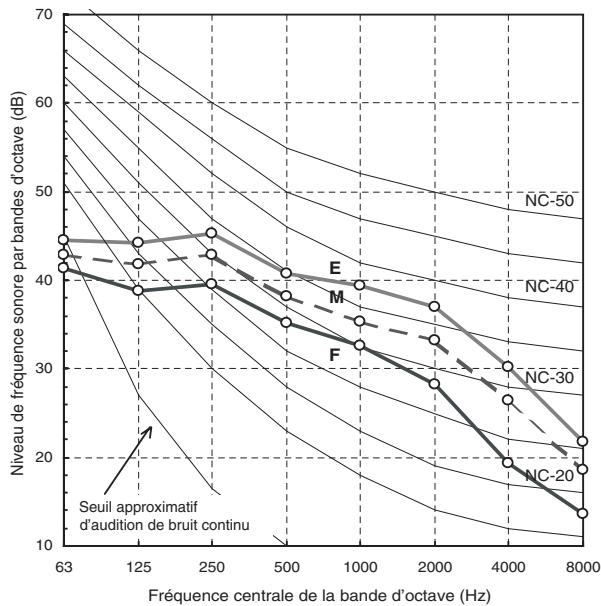

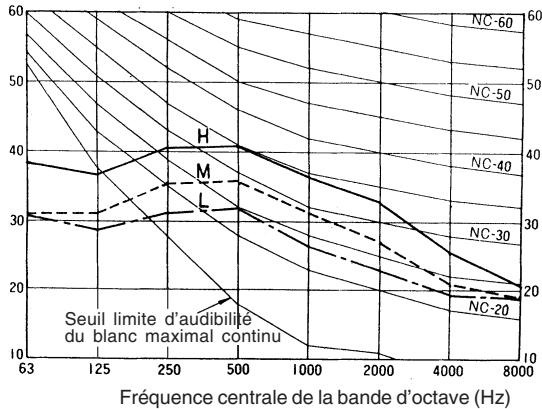

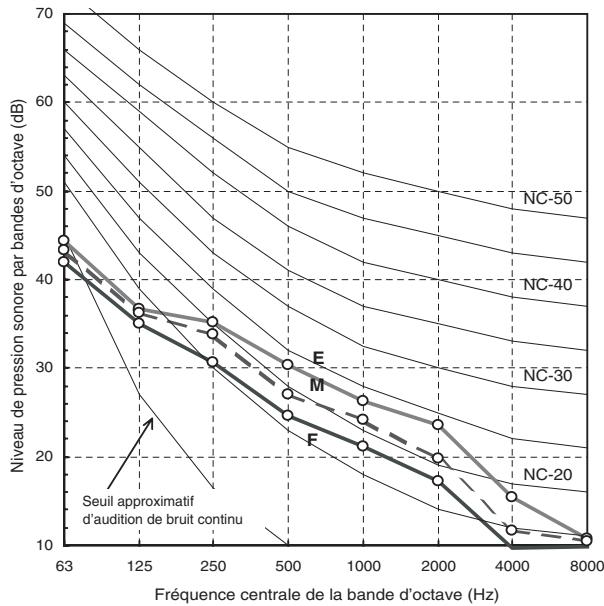

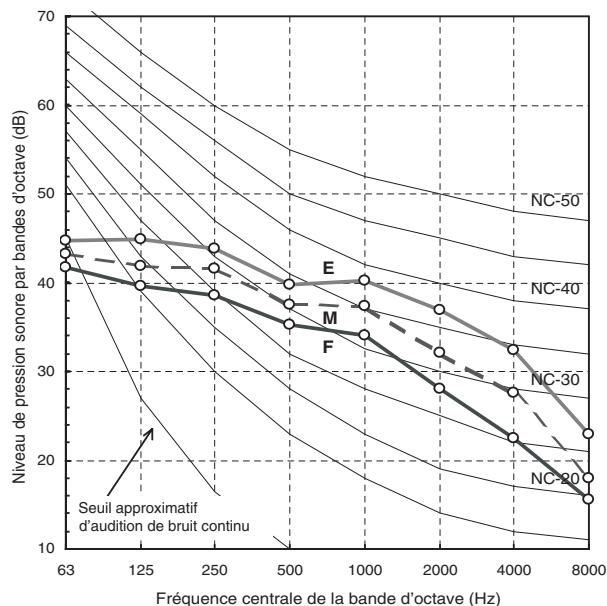

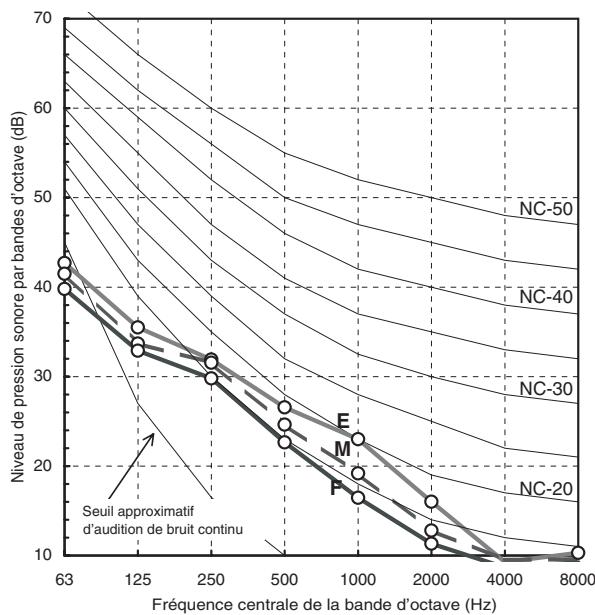

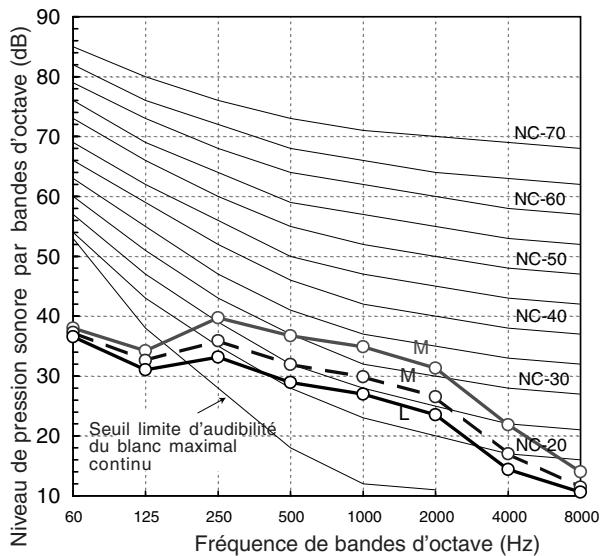

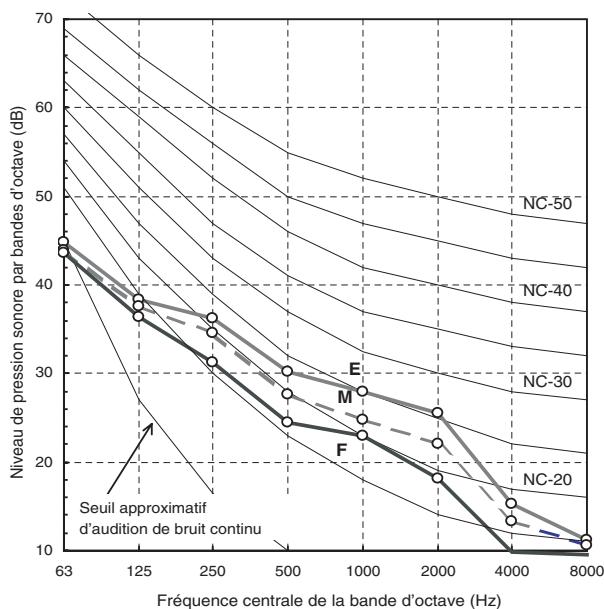

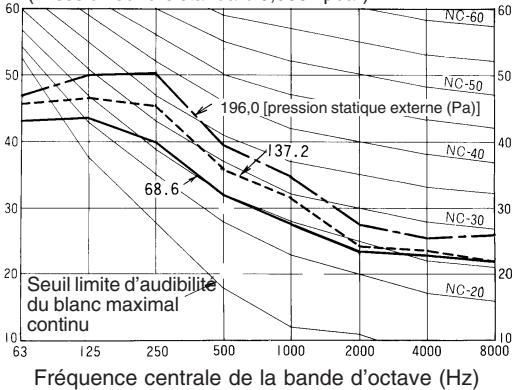

14 Caractéristiques sonores(courbe NC).... 143

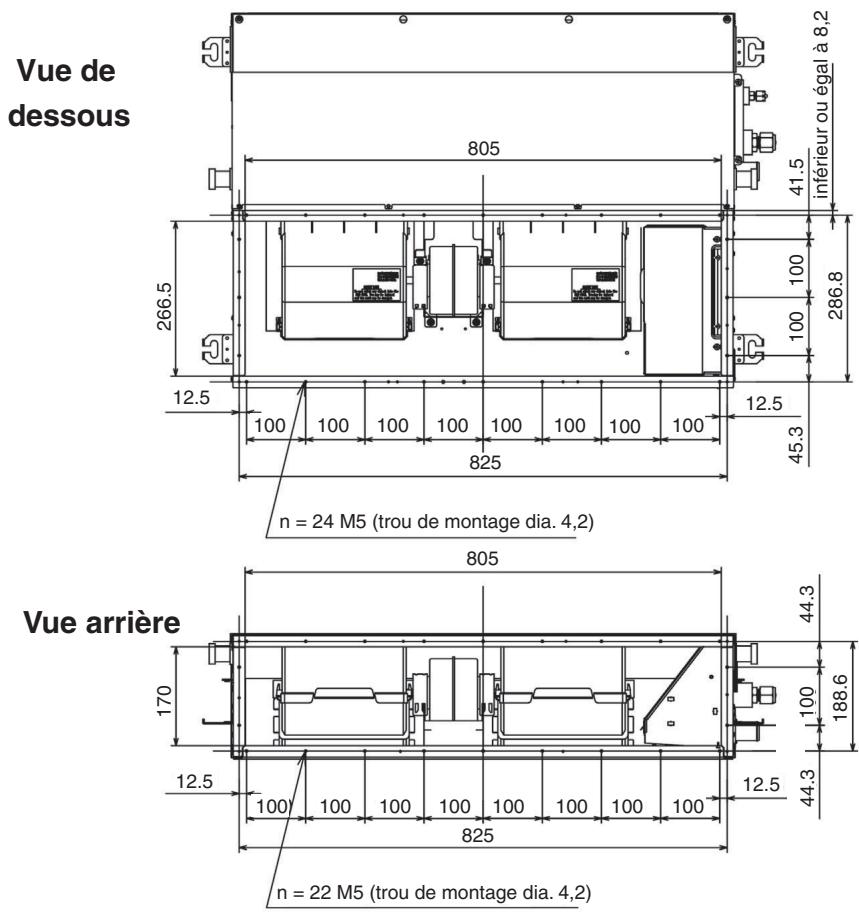

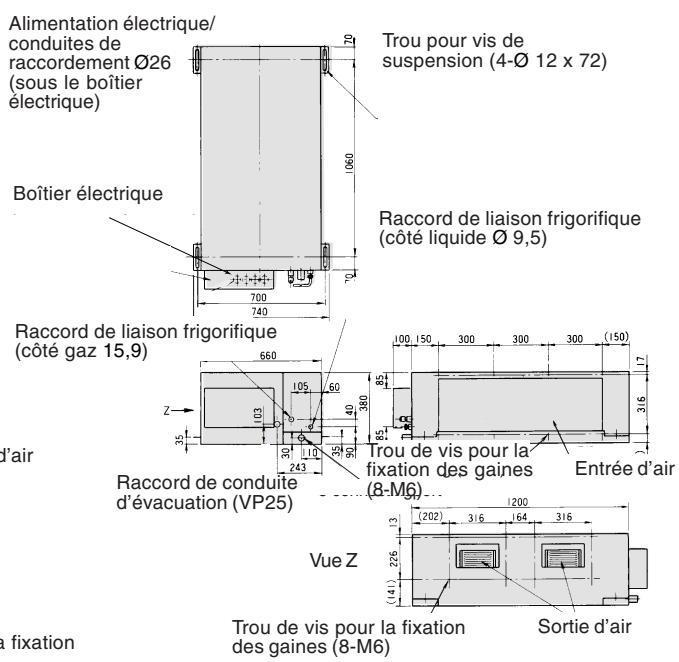

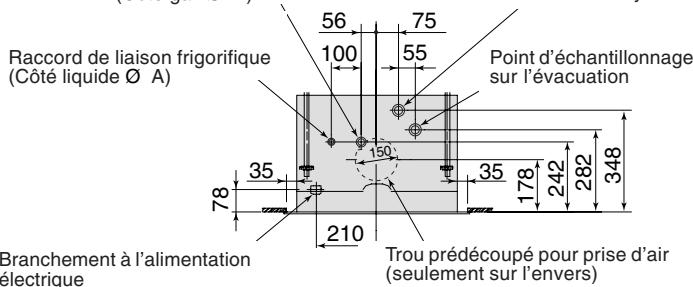

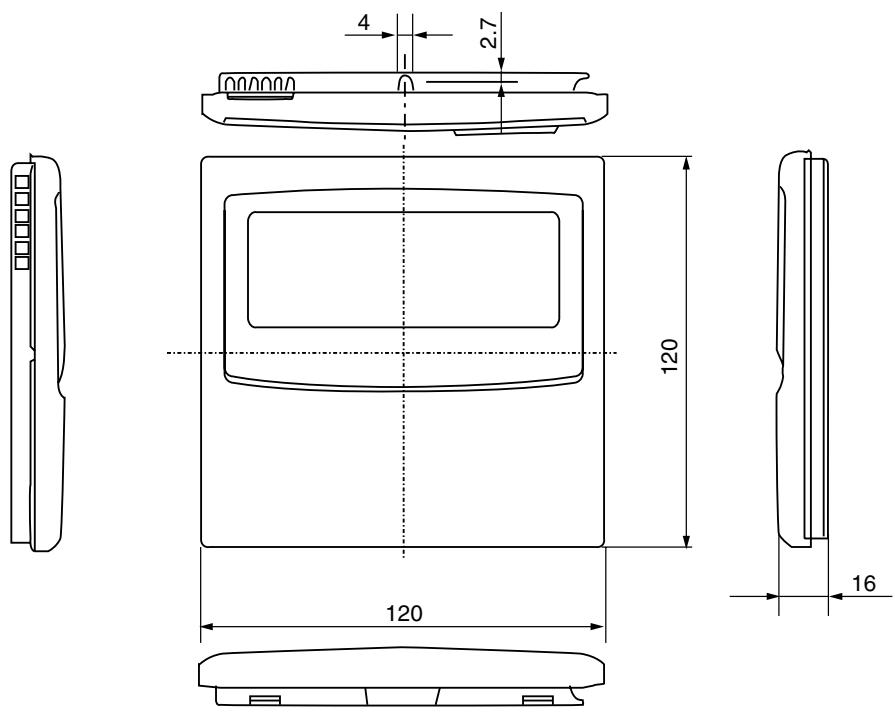

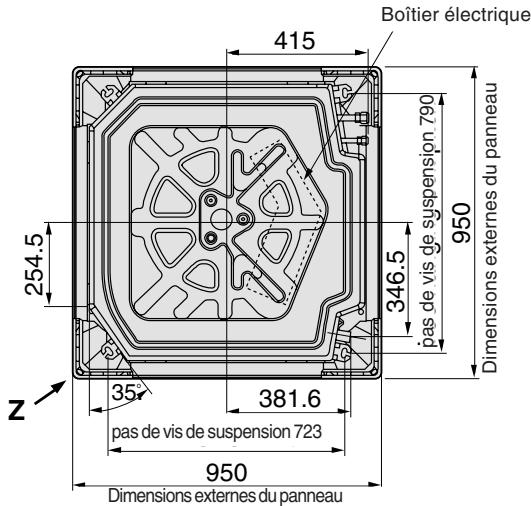

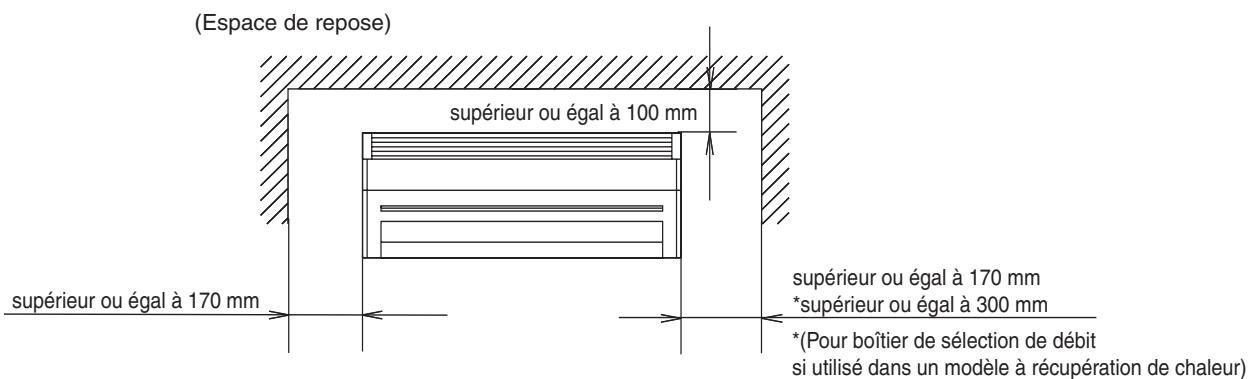

15 Données dimensionnelles .... 163

A. Unités intérieures

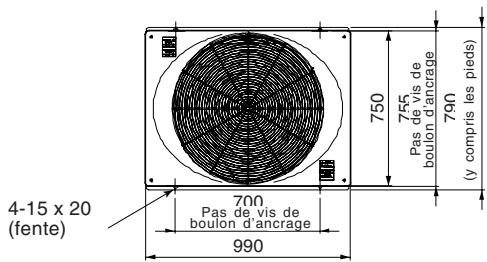

B. Unités extérieures

16 Caractéristiques techniques.... 189

1. Modèles 50Hz
2. Modèles 60Hz

Annexe

Mural (série 2)

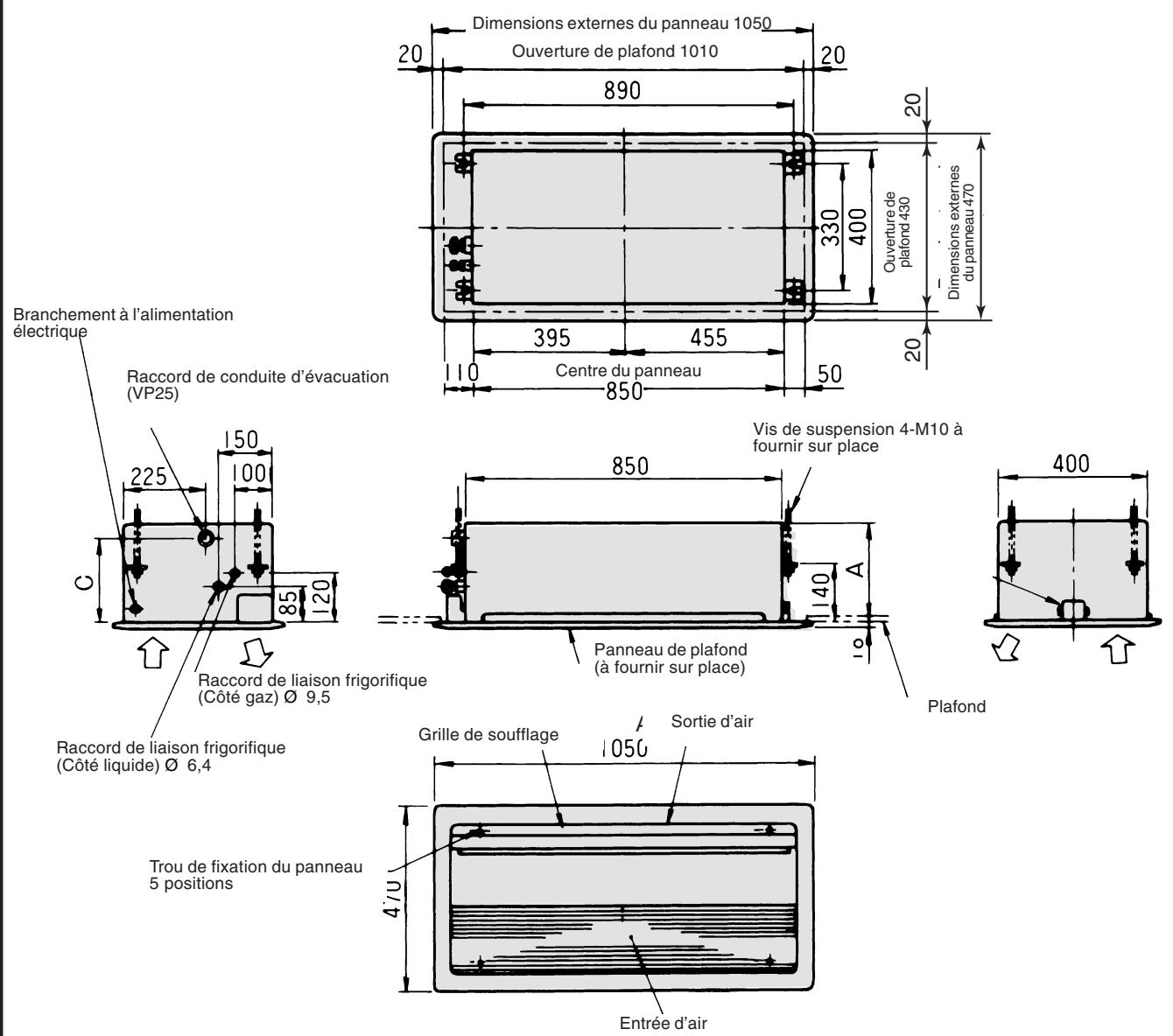

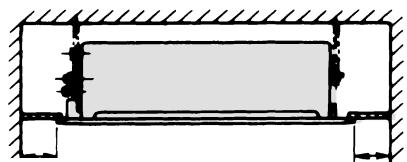

Cassette 1-voie (série 2)

Gainable extra-plat

3

Introduction

Meilleure technologie au monde en matière d'économie d'énergie

Toshiba a atteint le sommet de la technologie en terme d'efficacité, de durabilité et de confort.

Nouveau pavillon d'aspiration haute performance (pavillon à débit régulier) Bouche d'aspiration R élargie Plus large, la bouche d'aspiration R permet d'obtenir un débit d'air plus régulier. Moteur de ventilateur CC à rendement élevé Rendement élevé/ Haute efficacité Moteur CC + Puissance émise 600W + Entraînement à onde sinusoïdale Nouveau ventilateur axial de grand diamètre (ailette remodelée) Pale de ventilateur circulaire inversée Diamètre de ventilateur élargi φ630→φ710 La forme circulaire inversée permet de réduire l'interférence du débit d'air entre les pales et le tourbillon à l'arrière. Canalisation de transfert d'énergie haute performance R410A Configuration de la canalisation de transfert d'énergie

Système Tout-Inverter double

Inverter à commande vectorielle

Compresseur DC Twin Rotary à haute efficacité

Technologie' de pointe : chaque module (unité extérieure simple) est équipé de deux (double) compresseurs DC Twin Rotary fonctionnant avec un gaz frigorigène R410A à haute performance. Le système fonctionne de manière optimale en terme d'économie d'énergie et de fiabilité.

-Montage :

Moins de liaisons et un rendement accru

Le plus petit diamètre de liaison jamais utilisé. Et ce, grâce au système Tout-Inverter avec compresseurs doubles et configuration automatique de l'unité extérieure.

Fiabilité accrue grâce à des caissons identiques

Les unités extérieures (1 module) ont la même taille et la même configuration. Le montage de base de chaque unité est donc identique. L'unité a été conçue à votre convenance et peut aisément se loger dans un monte-charge de taille standard.

* Tous nos compresseurs sont des compresseurs de type Inverter

Economie de liaisons

Moins de conduites

Montage efficace

Mode automatique avec faible niveau sonore, uniquement disponible sur modèles avec compresseur double Inverter.

Basé sur les données climatologiques de 2000 de l'Institut des ingénieurs en Electricité et en Mécanique du Japon. Réglage des températures de la télécommande à Tokyo (8:00 21:00) à 27

Compresseur DC Twin Rotary à haute efficacité

Les compresseurs DC Twin Rotary, sont parfaitement adaptés au R410A et peuvent être utilisés pour les unités extérieures (conversion au type Tout-Inverter)

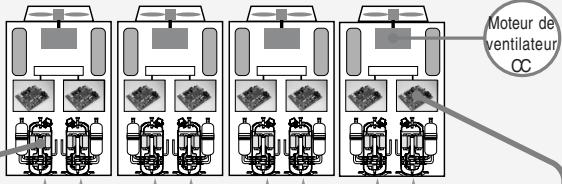

Moteur de ventilateur CC

Compresseur DCTwin Rotary haute efficacité monté sur chaque unité extérieure pour usage combiné ! (Conversion au type Tout Inverter)

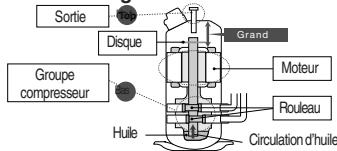

Régulation active du débit d'huile

La clé de la fiabilité du système repose dans la régulation du débit d'huile.

Sortie Disque Groupe compresseur Huié Grand Moteur Rouleau Circulation d'huile

La structure soumise à la compression par la rotation des rouleaux à l'intérieur du cylindre fixe permet une alimentation facile de la surface oscillante en huile. Les rouleaux de compression se déplacent dans le même sens que l'axe rotatif d'où l'émergence d'une résistance dans le sens de compression même à compression élevée. Rendement élevé et fiabilité sont de mise.

Poids

(parrapport à une unité classique)

67%

61%

Volume

(parrapport à une unité classique)

La résistance exercée sur l'axe

vertical (rouleau) est faible.

réfrigérant haute pression R410A

15-120 tr/min

Plage de rotation

Voir le schéma

Rendement du compresseur

Voir le so

Débit d'huile

1/40

(rapport)

(d'une

[Non-Text]

[Non-Text]

[Non-Text]

:

:

:

[Non-Text]

[Non-Text]

Présentation générale du système

PRESENTATION DU TOSHIBA SUPER MMS (Super Modular Multi System)

♦ Tracé court grâce au branchement libre

La combinaison raccordement en série et distributeur de dérivation offre une grande souplesse d'installation. Cette configuration permet de choisir le tracé le plus court possible ce qui minimise la durée et le coût de l'installation. Le système Toshiba Super HRM est le seul qui offre la possibilité d'adopter une configuration en série/avec distributeur en aval d'un distributeur de dérivation.

Raccordement en série

Unité extérieure

Distributeur de dérivation

Unité extérieure


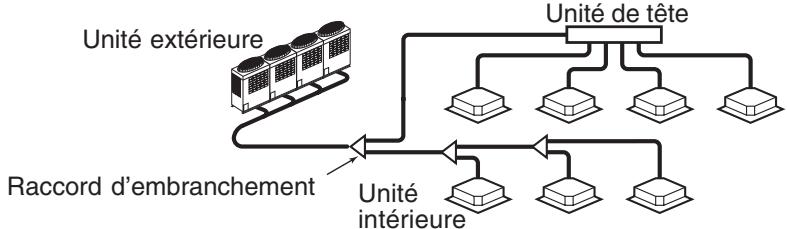

Raccordement en série + distributeur de dérivation


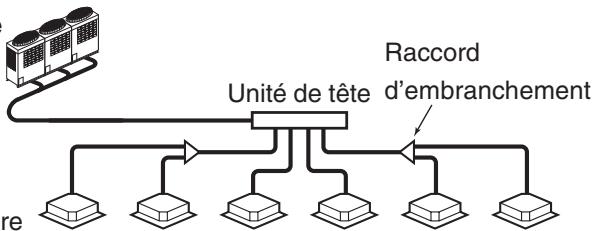

Raccordement en série en aval d'un distributeur de dérivation

Unité extérieure

Unité intérieure

Raccordement par distributeur en aval d'un distributeur de dérivation

Unité extérieure

Câble de commande sans polarité entre les unités extérieure et intérieure


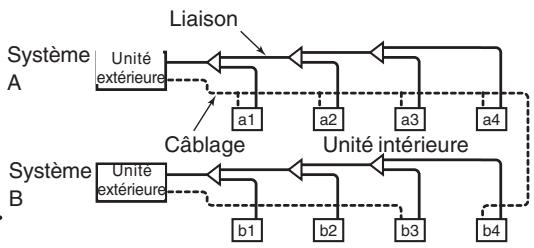

• Système de diagnostic du câblage
  Utiliser les interrupteurs sur le microprocesseur P.C.B. de l'unité extérieure.
  Repérer les câbles reliés à l'unité intérieure b4 qui ne font pas partie du système A. b4 fait défaut dans le système B.


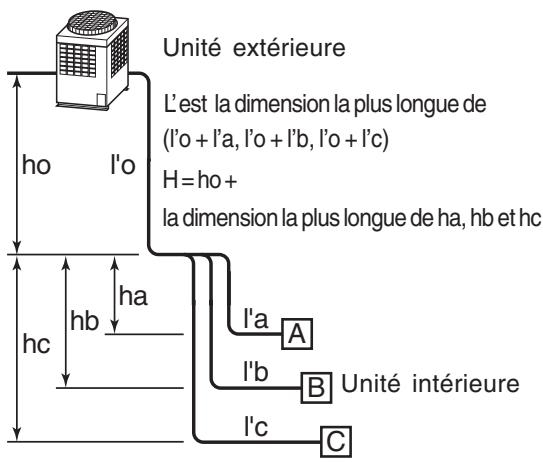

Longueur de liaison admissible : Longueur équivalente de liaison 170 m Unité extérieure 1er raccord Dénivélé entre l'unité intérieure et l'unité extérieure : 50 m Dénivélé entre deux unités intérieures : 30 m Distance du 1er raccord à l'unité intérieure la plus éloignée : 65 m

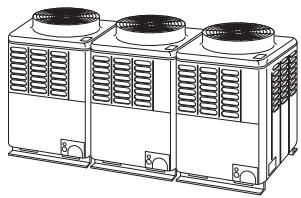

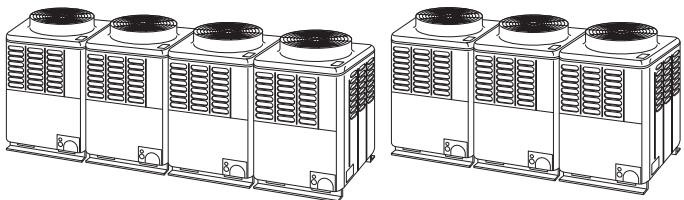

◆ Design compact

Le design de l'unité extérieure modulaire du S-MMS de TOSHIBA lui une confère une grande maniabilité. L'unité peut se loger dans un monte-charge de taille standard. La conception compacte de l'unité permet son installation même dans les espaces les plus restreints.

◆ Puissance supérieure

Combinées, les unités du S-MMS de TOSHIBA peuvent atteindre jusqu'à 48 CV (135 kW) dans un seul système frigorigène.

♦ Economie d'énergie

Premier rendement énergétique pour les système DRV. Importantes économies d'énergie par rapport à un ventilateur à serpentin (refroidisseur) traditionnel.

◆ Bus de communication à la pointe de la technologie

Unités intérieure et extérieure simplement reliées par un système de câblage à deux âmes. Possibilité d'adressage automatique. Fonctionnement par défaut en mode d'essai également disponible.

♦ Système d'autodiagnostic

Codes de dépistage des pannes détaillés permettant une identification rapide des éventuels problèmes.

♦ Système conçu pour des dénivelés importants

Avec le TOSHIBA Super HRM, la longueur de liaison équivalente peut aller jusqu'à 150 m avec un dénivelé de 50 m. Avec 30 m entre les unités intérieures, il s'agit-là du plus important dénivelé dans ce secteur industriel. Cette configuration confère à l'architecture du système une plus grande souplesse d'utilisation.

◆ Multiplicité des unités intérieures

Des unités intérieures de puissance et de configuration différentes peuvent être combinées jusqu'à un maximum de 135 % de la puissance des unités extérieures. Un total de 48 unités intérieures maximum peut être combiné avec – les unités extérieures de 30 - 48 CV.

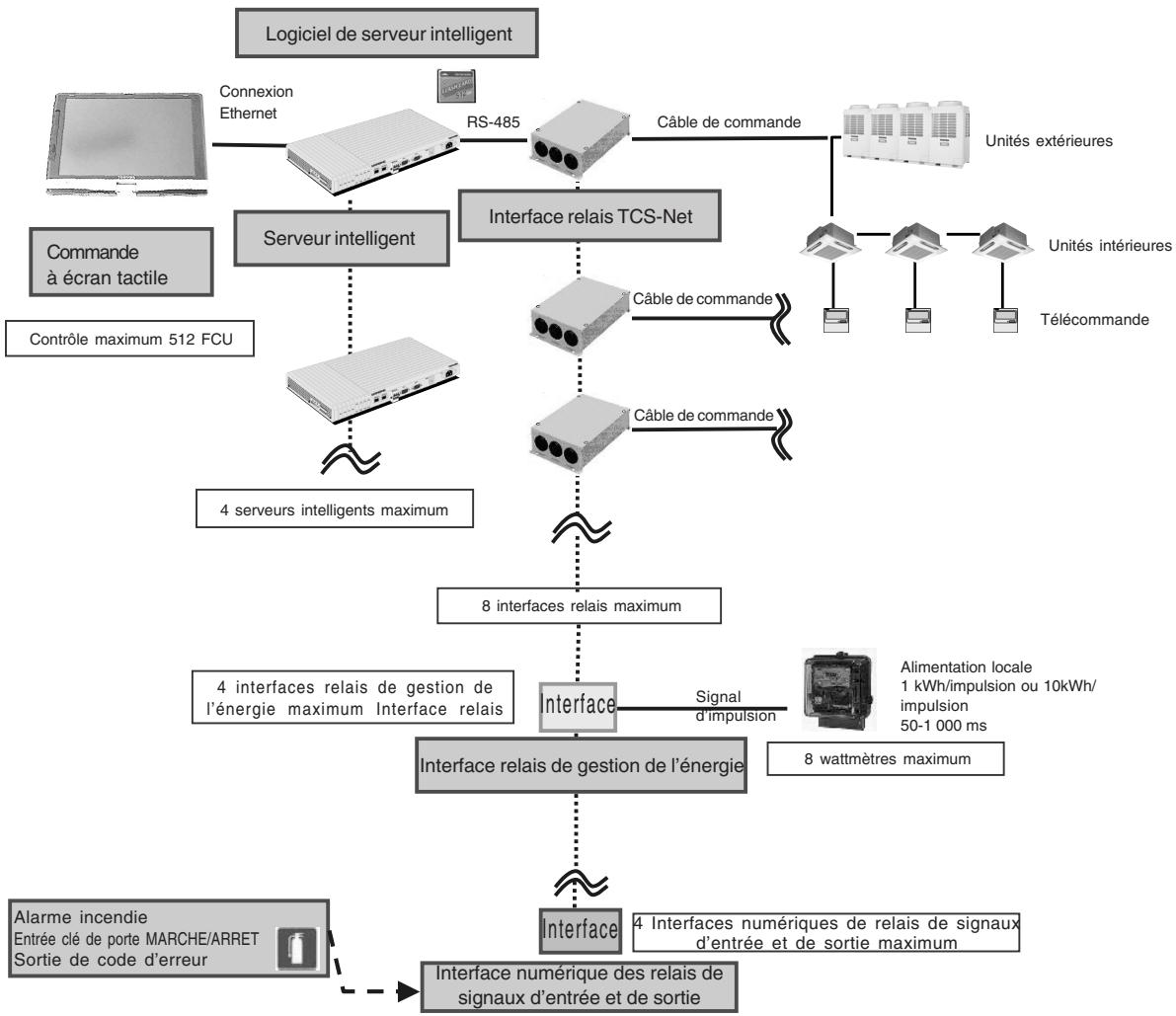

◆ Dispositif de commande intelligent

Les dispositifs de commande intelligents et les vannes de régulation du S-MMS de TOSHIBA fournissent la puissance requise en fonction des fluctuations de charge de 50% à 100%. Les dispositifs de commande intelligents et les vannes de régulation limitent ou augmentent de façon dynamique la puissance frigorifique pour maintenir le taux d'humidité et la température dans la zone de confort.

♦ Possibilité d'intégration dans une GTC

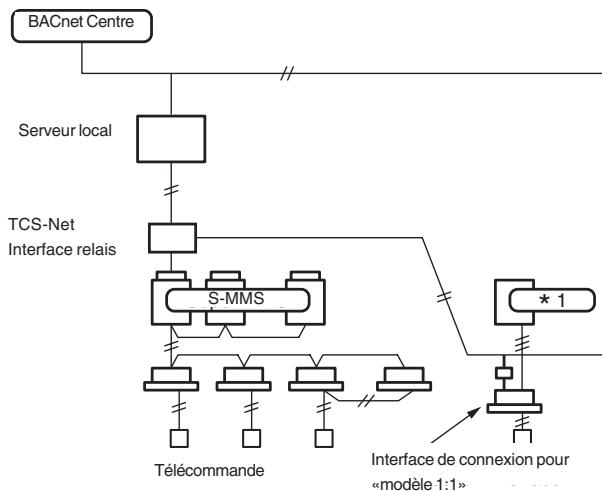

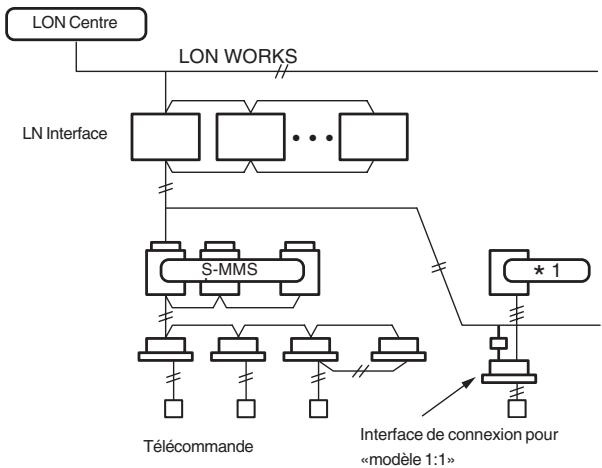

Les normes de qualité de l'air à l'intérieur des locaux sont également respectées grâce à une combinaison de divers accessoires requis par les directives de la construction.

◆ Vastes applications de commande

Architecture de système Artificial Intelligence. Dispositif de commande et de gestion centralisées disponible. Possibilité de programmation hebdomadaire en associant une horloge hebdomadaire au système.

Intégration possible à un système GTB.

2. RECAPITULATIF DES COMPOSANTS DU SYSTEME

Composants

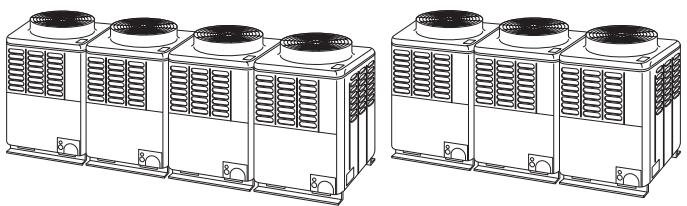

1. Unités extérieures

CV			Inverter					Schéma
			5 CV	6 CV	8 CV	10 CV	12 CV
Appellation	Pompe à chaleur	MMY-	MAP0501HT8	MAP0601HT8	MAP0801HT8	MAP1001H8	MAP1201HT8
	Pompe à chaleur	MMY-	MAP0501HT7	MAP0601HT7	MAP0801HT7	MAP1001HT7	MAP1201HT7
	Froid seul	MMY-	MAP0501T8	MAP0601T8	MAP0801T8	MAP1001T8	MAP1201T8
Puissance frigorifique (kW)			14.0	16.0	22.4	28.0	33.5
Puissance calorifique (kW)			16.0	18.0	25.0	31.5	37.5

2. Unités extérieures (combinaison d'unités extérieures)

CV		5 CV	6 CV	8 CV	10 CV	12 CV	14 CV	16 CV	18 CV	20 CV	22 CV
Modèle combiné	MMY-	MAP0501HT8	MAP0601HT8	MAP0801HT8	MAP1001HT8	MAP1201HT8	AP1401HT8	AP1601HT8	AP1801HT8	AP2001HT8	AP2201HT8
	MMY-	MAP0501HT7	MAP0601HT7	MAP0801HT7	MAP1001HT7	MAP1201HT7	AP1401HT7	AP1601HT7	AP1801HT7	AP2001HT7	AP2201HT7
	MMY-	MAP0501T8	MAP0601T8	MAP0801T8	MAP1001T8	MAP1201T8	AP1401T8	AP1601T8	AP1801T8	AP2001T8	AP2201T8
Puissance frigorifique (kW)		14.0	16.0	22.4	28.0	33.5	38.4	45.0	50.4	56.0	61.5
Puissance calorifique (kW)		16.0	18.0	25.0	31.5	37.5	43.0	50.0	56.5	63.0	69.0
Unités extérieurs combinées		5 HP	6 HP	8 HP	10 HP	12 HP	8 HP	8 HP	10 HP	10 HP	8 HP
		—	—	—	—	—	6 HP	8 HP	8 HP	10 HP	8 HP
		—	—	—	—	—	—	—	—	—	6 HP
		—	—	—	—	—	—	—	—	—	—
Nombre d'unités extérieures combinées		8	10	13	16	20	23	27	30	33	37
CV		22 CV	24 CV	24 CV	26 CV	28 CV	30 CV	32 CV	32 CV	34 CV	34 CV
Modèle combiné	MMY-	AP2211HT8	AP2401HT8	AP2411HT8	AP2601HT8	AP2801HT8	AP3001HT8	AP3201HT8	AP3211HT8	AP3401HT8	AP3411HT8
	MMY-	AP2211HT7	AP2401HT7	AP2411HT7	AP2601HT7	AP2801HT7	AP3001HT7	AP3201HT7	AP3211HT7	AP3401HT7	AP3411HT7
	MMY-	AP2211T8	AP2401T8	AP2411T8	AP2601T8	AP2801T8	AP3001T8	AP3201T8	AP3211T8	AP3401T8	AP3411T8
Puissance frigorifique (kW)		61.5	68.0	68.0	73.0	78.5	84.0	90.0	90.0	96.0	96.0
Puissance calorifique (kW)		69.0	76.5	76.5	81.5	88.0	95.0	100.0	100.0	108.0	108.0
Unités extérieures combinées		12 HP	8 HP	12 HP	10 HP	10 HP	10 HP	8 HP	12 HP	10 HP	12 HP
		10 HP	8 HP	12 HP	8 HP	10 HP	10 HP	8 HP	10 HP	8 HP	12 HP
		—	8 HP	—	8 HP	8 HP	10 HP	8 HP	10 HP	8 HP	10 HP
		—	—	—	—	—	—	8 HP	—	8 HP	—
Nombre d'unités intérieures combinées		37	40	40	43	47	48	48	48	48	48

CV		36 CV	36 CV	38 CV	40 CV	42 CV	44 CV	46 CV	48 CV
Modèle combiné	MMY-	AP3601HT8	AP3611HT8	AP3801HT8	AP4001HT8	AP4201HT8	AP4401HT8	AP4601HT8	AP4801HT8
	MMY-	AP3601HT7	AP3611HT7	AP3801HT7	AP4001HT7	AP4201HT7	AP4401HT7	AP4601HT7	AP4801HT7
	MMY-	AP3601T8	AP3611T8	AP3801T8	AP4001T8	AP4201T8	AP4401T8	AP4601T8	AP4801T8
Puissance frigorifique (kW)		101.0	101.0	106.5	112.0	118.0	123.5	130.0	135.0
Puissance calorifique (kW)		113.0	113.0	119.5	126.5	132.0	138.0	145.0	150.0
Unités extérieures combinées		10 HP	12 HP	10 HP	10 HP	12 HP	12 HP	12 HP	12 HP
		10 HP	12 HP	10 HP	10 HP	10 HP	12 HP	12 HP	12 HP
		8 HP	12 HP	10 HP	10 HP	10 HP	10 HP	12 HP	12 HP
		8 HP	—	8 HP	10 HP	10 HP	10 HP	10 HP	12 HP
Nombre d'unités intérieures combinées		48	48	48	48	48	48	48	48

3. Raccord Y et distributeurs

	Appellation	Consommation			Schéma
Raccord Y (*3)	RBM-BY53E	Code puissance de l'unité intérieure (*1) : Total inférieur à 6.4
	RBM-BY103E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 6.4 et inférieur à 14.2 (*2)
	RBM-BY203E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 14.2 ou inférieur à 25.2 (*2)
	RBM-BY303E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 25.2 (*2)
Distributeur 4 embranchements (*4)	RBM-HY1043E	Code puissance de l'unité intérieure (*1) : Total inférieur à 14.2		Max.4 branches
	RBM-HY2043E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 14.2 ou inférieur à 25.2
Distributeur 8 embranchements(*4)(*5)	RBM-HY1083E	Code puissance de l'unité intérieure (*1) : Total inférieur à 14.2		Max.8 branches
	RBM-HY2083E	Code puissance de l'unité intérieure (*1) : Total supérieur ou égal à 14.2 ou inférieur à 25.2
Raccord T (*3)(connexion des unités extérieures)	RBM-BT13E	Jeu de 3 liaisons frigorifiques comme suit :Le nombre de liaisons nécessaires est fixe et les liaisons sont combinéss sur place.
		Liaison	Dia. correspondant (mm)		Qté
		Raccordement d'équilibrage d'huile	9.5		1
		Raccordement liquide	9.5 to 22.2		1
		Raccordement gaz	15.9 to 41.3		1

*1 Se reporter au "code puissance". (Le code de puissance ne représente pas la puissance réelle)

*2 Si le code puissance totale de l'unité intérieure dépasse celui de l'unité extérieure, appliquer le code puissance propre à l'unité extérieure.

*3 Lorsqu'on utilise un raccord-Y sur 1er raccord, choisir le raccord en fonction du code puissance de l'unité extérieure.

*4 Le maximum pouvant être raccordé représente un code puissance maximale de 6.0 au total.

*5 Si le code de puissance de l'unité extérieure est supérieur ou égale à 26, il ne peut être sélectionné pour une première jonction.

*6 Les appellations des unités extérieures et intérieures décrites dans ce manuel ont été abrégées dans un souci d'économie de place.

Unité extérieur du Super Modular Multi System : Liste des produits et des noms des modèles combinés

CV (code puissance)

Appellation MMY-

Nombre d'unités combinées

Inverter 5 CV MMY-

QTé

Inverter 6 CV MMY-

QTé

Inverter 8 CV MMY-

QTé

Inverter 10 CV MMY-

QTé

Inverter 12 CV MMY-

QTé

5 CV (5)

MAP0501T8

1

MAP0501T8

1

tubes (6)

MAP0601T8

1

MAP0601T8

1

8 CV (8)

MAP0801T8

1

MAP0801T8

1

10 CV (10)

MAP1001T8

1

MAP1001T8

1

12 CV (12)

MAP1201T8

1

MAP1201T8

1

14 CV (14)

AP1401T8

2

MAP0601T8

1

MAP0801T8

1

16 CV (16)

AP1601T8

2

MAP0801T8

2

18 CV (18)

AP1801T8

2

MAP0801T8

1

MAP1001T8

1

20 CV (20)

AP2001T8

2

MAP1001T8

2

22 CV (22)

AP2201T8

3

MAP0601T8

1

MAP0801T8

2

22 CV (22)

AP2211T8

2

MAP1001T8

1

MAP1201T8

1

24 CV (24)

AP2401T8

3

MAP0801T8

3

24 CV (24)

AP2411T8

2

MAP1201T8

2

26 CV (26)

AP2601T8

3

MAP0801T8

2

MAP1001T8

1

28 CV (28)

AP2801T8

3

MAP0801T8

1

MAP1001T8

2

30 CV (30)

AP3001T8

3

MAP1001T8

3

32 CV (32)

AP3201T8

4

MAP0801T8

4

32 CV (32)

AP3211T8

3

MAP1001T8

2

MAP1201T8

1

34 CV (34)

AP3401T8

4

MAP0801T8

3

MAP1001T8

1

34 CV (34)

AP3411T8

3

MAP1001T8

1

MAP1201T8

2

36 CV (36)

AP3601T8

4

MAP0801T8

2

MAP1001T8

2

36 CV (36)

AP3611T8

3

MAP1201T8

3

38 CV (38)

AP3801T8

4

MAP0801T8

1

MAP1001T8

3

40 CV (40)

AP4001T8

4

MAP1001T8

4

42 CV (42)

AP4201T8

4

MAP1001T8

3

MAP1201T8

1

44 CV (44)

AP4401T8

4

MAP1001T8

2

MAP1201T8

2

46 CV (46)

AP4601T8

4

MAP1001T8

1

MAP1201T8

3

48 CV (48)

AP4801T8

4

MAP1201T8

4

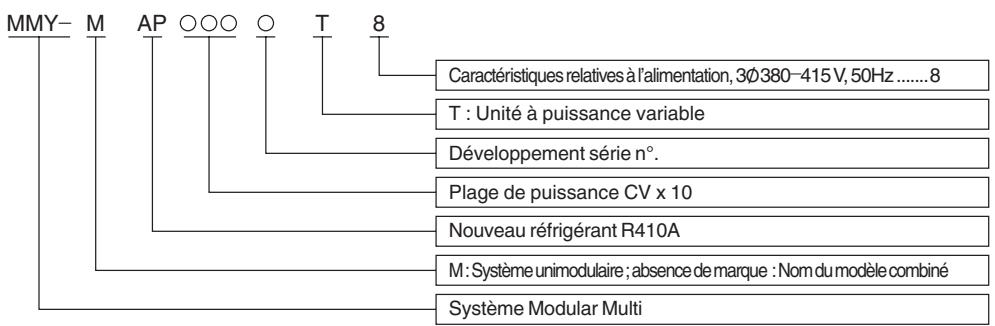

1. Allocation standardisée des appellations

2. Plage de puissance combinée

Nombre d'unités combinées : 1 à 4 unités

Puissance des unités combinées : 14 CV (type 140) à 48 CV (type 480)

3. Caractéristiques nominales (mode nominal : condition)

Mode froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

CV (code puissance)

Appellation MMY-

Nombre d'unités combinées

Inverter 5 CV MMY-

QTé

Inverter 6 CV MMY-

QTé

Inverter 8 CV MMY-

QTé

Inverter 10 CV MMY-

QTé

Inverter 12 CV MMY-

QTé

5 CV (5)

MAP0501HT8

1

MAP0501HT8

1

6 CV (6)

MAP0601HT8

1

MAP0601HT8

1

8 CV (8)

MAP0801HT8

1

MAP0801HT8

1

10 CV (10)

MAP1001HT8

1

MAP1001HT8

1

12 CV (12)

MAP1201HT8

1

MAP1201HT8

1

14 CV (14)

AP1401HT8

2

MAP0601HT8

1

MAP0801HT8

1

16 CV (16)

AP1601HT8

2

MAP0801HT8

2

18 CV (18)

AP1801HT8

2

MAP0801HT8

1

MAP1001HT8

1

20 CV (20)

AP2001HT8

2

MAP1001HT8

2

22 CV (22)

AP2201HT8

3

MAP0601HT8

1

MAP0801HT8

2

22 CV (22)

AP2211HT8

2

MAP1001HT8

1

MAP1201HT8

1

24 CV (24)

AP2401HT8

3

MAP0801HT8

3

24 CV (24)

AP2411HT8

2

MAP1201HT8

2

26 CV (26)

AP2601HT8

3

MAP0801HT8

2

MAP1001HT8

1

28 CV (28)

AP2801HT8

3

MAP0801HT8

1

MAP1001HT8

2

30 CV (30)

AP3001HT8

3

MAP1001HT8

3

32 CV (32)

AP3201HT8

4

MAP0801HT8

4

32 CV (32)

AP3211HT8

3

MAP1001HT8

2

MAP1201HT8

1

34 CV (34)

AP3401HT8

4

MAP0801HT8

3

MAP1001HT8

1

34 CV (34)

AP3411HT8

3

MAP1001HT8

1

MAP1201HT8

2

36 CV (36)

AP3601HT8

4

MAP0801HT8

2

MAP1001HT8

2

36 CV (36)

AP3611HT8

3

MAP1201HT8

3

38 CV (38)

AP3801HT8

4

MAP0801HT8

1

MAP1001HT8

3

40 CV (40)

AP4001HT8

4

MAP1001HT8

4

42 CV (42)

AP4201HT8

4

MAP1001HT8

3

MAP1201HT8

1

44 CV (44)

AP4401HT8

4

MAP1001HT8

2

MAP1201HT8

2

46 CV (46)

AP4601HT8

4

MAP1001HT8

1

MAP1201HT8

3

48 CV (48)

AP4801HT8

4

MAP1201HT8

4

1. Allocation standardisée des appellations

MMY- M AP ○○○ H T 8 Caractéristiques relatives à l'alimentation, 3Ø380-415V, 50Hz ...... 8 T : Unité à puissance variable H : Pompe à chaleur Développement série n°. Plage de puissance CV x 10 Nouveau réfrigérant R410A M : Système unimodulaire ; absence de marque : Nom du modèle combiné Système Modular Multi

2. Plage de puissance combinée

Nombre d'unités combinées : 1 à 4 unités

Puissance des unités combinées : 14 CV (type 140) à 48 CV (type 480)

3. Caractéristiques nominales (mode nominal : condition)

Mode froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Unité extérieur de système Modular Multi: Liste des produits et noms des modèles combinés

CV (code puissance)

Appellation MMY-

Nombre d'unités combinées

Inverter 5 CV MMY-

QTé

Inverter 6 CV MMY-

QTé

Inverter 8 CV MMY-

QTé

Inverter 10 CV MMY-

QTé

Inverter 12 CV MMY-

QTé

5 CV (5)

MAP0501HT7

1

MAP0501HT7

1

6 CV (6)

MAP0601HT7

1

MAP0601HT7

1

8 CV (8)

MAP0801HT7

1

MAP0801HT7

1

10 CV (10)

MAP1001HT7

1

MAP1001HT7

1

12 CV (12)

MAP1201HT7

1

MAP1201HT7

1

14 CV (14)

AP1401HT7

2

MAP0601HT7

1

MAP0801HT7

1

16 CV (16)

AP1601HT7

2

MAP0801HT7

2

18 CV (18)

AP1801HT7

2

MAP0801HT7

1

MAP1001HT7

1

20 CV (20)

AP2001HT7

2

MAP1001HT7

2

22 CV (22)

AP2201HT7

3

MAP0601HT7

1

MAP0801HT7

2

22 CV (22)

AP2211HT7

2

MAP1001HT7

1

MAP1201HT7

1

24 CV (24)

AP2401HT7

3

MAP0801HT7

3

24 CV (24)

AP2411HT7

2

MAP1201HT7

2

26 CV (26)

AP2601HT7

3

MAP0801HT7

2

MAP1001HT7

1

28 CV (28)

AP2801HT7

3

MAP0801HT7

1

MAP1001HT7

2

30 CV (30)

AP3001HT7

3

MAP1001HT7

3

32 CV (32)

AP3201HT7

4

MAP0801HT7

4

32 CV (32)

AP3211HT7

3

MAP1001HT7

2

MAP1201HT7

1

34 CV (34)

AP3401HT7

4

MAP0801HT7

3

MAP1001HT7

1

34 CV (34)

AP3411HT7

3

MAP1001HT7

1

MAP1201HT7

2

36 CV (36)

AP3601HT7

4

MAP0801HT7

2

MAP1001HT7

2

36 CV (36)

AP3611HT7

3

MAP1201HT7

3

38 CV (38)

AP3801HT7

4

MAP0801HT7

1

MAP1001HT7

3

40 CV (40)

AP4001HT7

4

MAP1001HT7

4

42 CV (42)

AP4201HT7

4

MAP1001HT7

3

MAP1201HT7

1

44 CV (44)

AP4401HT7

4

MAP1001HT7

2

MAP1201HT7

2

46 CV (46)

AP4601HT7

4

MAP1001HT7

1

MAP1201HT7

3

48 CV (48)

AP4801HT7

4

MAP1201HT7

4

1. Allocation standardisée des appellations

MMY- M AP ○○○ H T 7 Caractéristiques relatives à l'alimentation, 3Ø380-415V, 50Hz .....7 T : Unité à puissance variable H : Pompe à chaleur Développement série n°. Plage de puissance CV x 10 Nouveau réfrigérant R410A M : Système unimodulaire ; absence de marque : Nom du modèle combiné Système Modular Multi

2. Plage de puissance combinée

Nombre d'unités combinées : 1 à 4 unités

Puissance des unités combinées : 14 CV (type 140) à 48 CV (type 480)

3. Caractéristiques nominales (mode nominal : condition)

Mode froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

1. Unité intérieure
   *1) Réservé au marché chinois *2) Réservé au marché européen *3) Réservé au marché coréen

Type	Apparence	Appellation	Gamma de puissance	Code puissance	Puissance trigorifique (kW)	Puissance calorifique (kW)
Cassette 4-voies - 600x600		MMU-AP0091H	009	1.00	2.8	3.2
		MMU-AP0121H	12	1.25	3.6	4.0
		MMU-AP0151H	015	1.70	4.5	5.0
		MMU-AP0181H	018	2.00	5.6	6.3
		MMU-AP0241H	024	2.50	7.1	8.0
		MMU-AP0271H	027	3.00	8.0	9.0
		MMU-AP0301H	030	3.20	9.0	10.0
		MMU-AP0361H	036	4.00	11.2	12.5
		MMU-AP0481H	048	5.00	14.0	16.0
		MMU-AP0561H	056	6.00	16.0	18.0
Cassette 2-voies		MMU-AP0071WH	007	0.8	2.2	2.5
		MMU-AP0091WH	009	1.00	2.8	3.2
		MMU-AP0121WH	012	1.25	3.6	4.0
		MMU-AP0151WH	015	1.70	4.5	5.0
		MMU-AP0181WH	018	2.00	5.6	6.3
		MMU-AP0241WH	024	2.50	7.1	8.0
		MMU-AP0271WH	027	3.00	8.0	9.0
		MMU-AP0301WH	030	3.20	9.0	10.0
		MMU-AP0481WH*1)	048	5.00	14.0	16.0
Cassette 1-voie		MMU-AP0071YH	007	0.80	2.2	2.5
		MMU-AP0091YH	009	1.00	2.8	3.2
		MMU-AP0121YH	012	1.25	3.6	4.0
		MMU-AP0151SH	015	1.70	4.5	5.0
		MMU-AP0181SH	018	2.00	5.6	6.3
		MMU-AP0241SH	024	2.50	7.1	8.0
		MMU-AP0152SH	015	1.70	4.5	5.0
		MMU-AP0182SH	018	2.00	5.6	6.3
		MMU-AP0242SH	024	2.50	7.1	8.0
Gainable extra-plat		MMD-AP0071SPH	007	0.80	2.2	2.5
		MMD-AP0091SPH	009	1.00	2.8	3.2
		MMD-AP0121SPH	012	1.25	3.6	4.0
		MMD-AP0151SPH	015	1.70	4.5	5.0
		MMD-AP0181SPH	018	2.00	5.6	6.3
		MMD-AP071SPH(SH)*1)	007	0.80	2.2	2.5
		MMD-AP0091SPH(SH)*1)	009	1.00	2.8	3.2
		MMD-AP0121SPH(SH)*1)	012	1.25	3.6	4.0
		MMD-AP0151SPH(SH)*1)	015	1.70	4.5	5.0
		MMD-AP0181SPH(SH)*1)	018	2.00	5.6	6.3
		MMD-AP0071SPH-K*3)	007	0.80	2.2	2.5
		MMD-AP0091SPH-K*3)	009	1.00	2.8	3.2
		MMD-AP0121SPH-K*3)	012	1.25	3.6	4.0
		MMD-AP0151SPH-K*3)	015	1.70	4.5	5.0
		MMD-AP0181SPH-K*3)	018	2.00	5.6	6.3
Gainable standard		MMD-AP0071BH	007	0.80	2.2	2.5
		MMD-AP0091BH	009	1.00	2.8	3.2
		MMD-AP0121BH	012	1.25	3.6	4.0
		MMD-AP0151BH	015	1.70	4.5	5.0
		MMD-AP0181BH	018	2.00	5.6	6.3
		MMD-AP0241BH	024	2.50	7.1	8.0
		MMD-AP0271BH	027	3.00	8.0	9.0
		MMD-AP0301BH	030	3.20	9.0	10.0
		MMD-AP0361BH	036	4.00	11.2	12.5
		MMD-AP0481BH	048	5.00	14.0	16.0
		MMD-AP0561BH	056	6.00	16.0	18.0

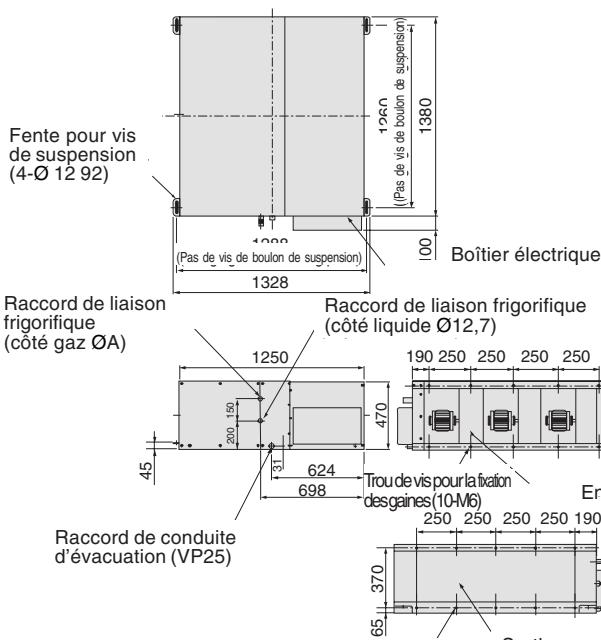

Gainable haute pression statique		MMD-AP0181H	018	2.00	5.6	6.3
		MMD-AP0241H	024	2.50	7.1	8.0
		MMD-AP0271H	027	3.00	8.0	9.0
		MMD-AP0361H	036	4.00	11.2	10.0
		MMD-AP0481H	048	5.00	14.0	16.0
		MMD-AP0721H	072	8.00	22.4	25.0
		MMD-AP0961H	096	10.00	28.0	31.5

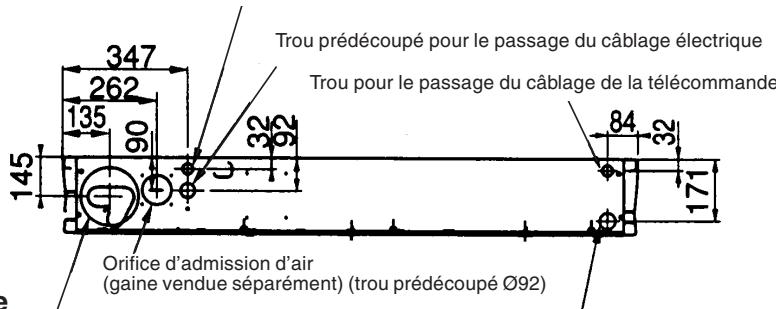

Plafonnier		MMC-AP0151H	015	1.70	4.5	5.0
		MMC-AP0181H	018	2.00	5.6	6.3
		MMC-AP0241H	024	2.50	7.1	8.0
		MMC-AP0271H	027	3.00	8.0	9.0
		MMC-AP0361H	036	4.00	11.2	12.5
		MMC-AP0481H	048	5.00	14.0	16.0

1. Unité intérieure
   *1) Réservé au marché chinois *2) Réservé au marché européen *3) Réservé au marché coréen

Type	Apparence	Appellation	Gamme de puissance	Code puissance	Puissance frigorifique (kW)	Puissance calorifique (kW)

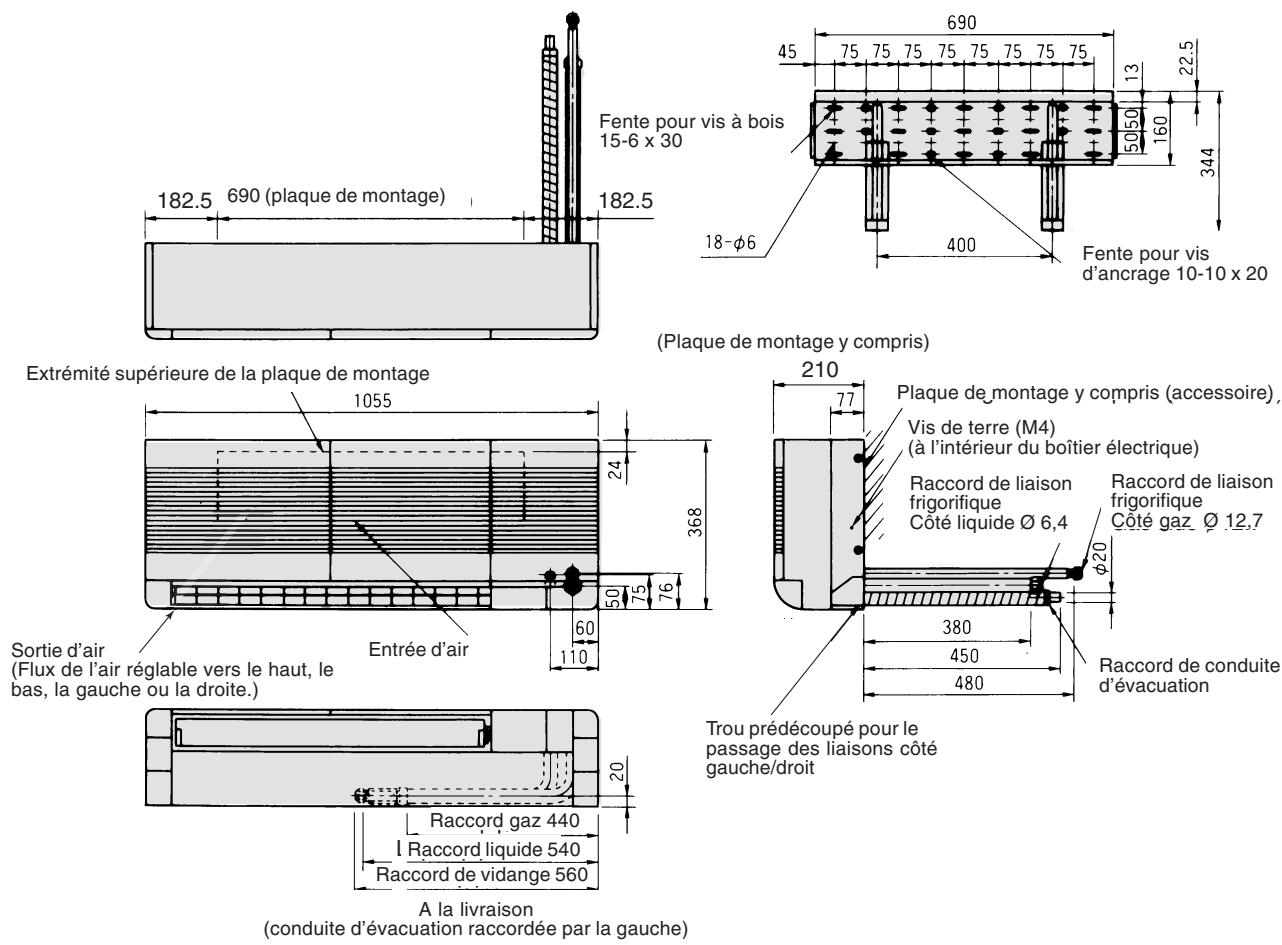

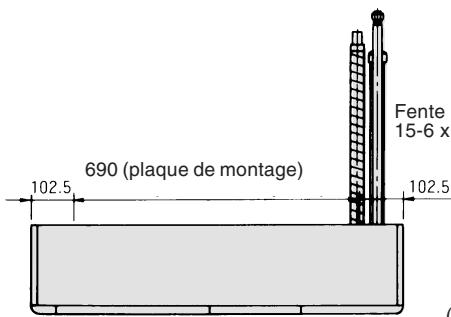

Mural (série 1)		MMK-AP0071H	007	0.80	2.2	2.5
		MMK-AP0091H	009	1.00	2.8	3.2
		MMK-AP0121H	012	1.25	3.6	4.0
		MMK-AP0151H	015	1.70	4.5	5.0
		MMK-AP0181H	018	2.00	5.6	6.3
		MMK-AP0241H	024	2.50	7.1	8.0
Mural (série 2)		MMK-AP0072H^*2)	007	0.80	2.2	2.5
		MMK-AP0092H^*2)	009	1.00	2.8	3.2
		MMK-AP0122H^*2)	012	1.25	3.6	4.0

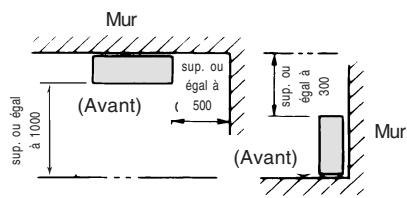

Console carrossée		MML-AP0071H	007	0.80	2.2	2.5
		MML-AP0091H	009	1.00	2.8	3.2
		MML-AP0121H	012	1.25	3.6	4.0
		MML-AP0151H	015	1.70	4.5	5.0
		MML-AP0181H	018	2.00	5.6	6.3
		MML-AP0241H	024	2.50	7.1	8.0
Console non-carrossée		MML-AP0071H	007	0.80	2.2	2.5
		MML-AP0091H	009	1.00	2.8	3.2
		MML-AP0121H	012	1.25	3.6	4.0
		MML-APO151H	015	1.70	4.5	5.0
		MML-AP0181H	018	2.00	5.6	6.3
		MML-AP0241H	024	2.50	7.1	8.0

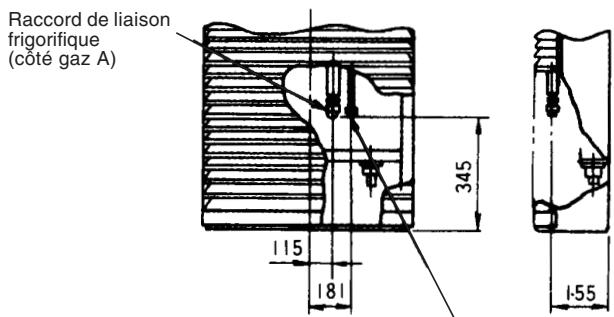

Armoire		MMF-AP0151H	015	1.70	4.5	5.0
		MMF-AP0181H	018	2.00	5.6	6.3
		MMF-AP0241H	024	2.50	7.1	8.0
		MMF-AP0271H	027	3.00	8.0	9.0
		MMF-AP0361H	036	4.00	11.2	10.0
		MMF-AP0481H	048	5.00	14.0	16.0
		MMF-AP0561H	056	6.00	16.0	18.0

1. Télécommande

Nom	Appellation	Apparence	Application	Fonction

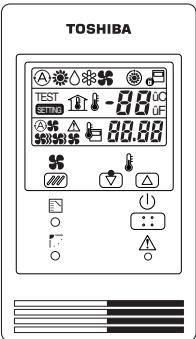

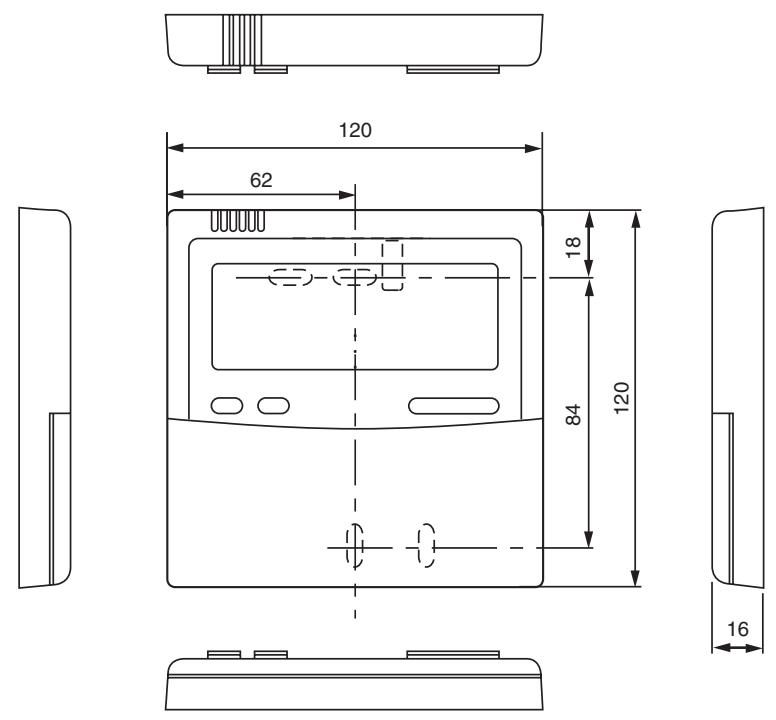

Commande filaire	RBC-AMT21E/RBC-AMT31E		Branchement à l'unité intérieureCommande filaire Commande filaire (si contrôlée au moyen de 2 télécommandes)	Marche/ArrêtChangement de modeRéglage de la températureChangement du débit d'airFonction Timer1 Activation et désactivation du Timer par intervalles de 30 minutes.Fonction d'arrêt automatique.2 La programmation hebdomadaire est possible en associant une horloge hebdomadaire.Avertissement filtreAffichage automatique d'un témoin d'avertissement lorsqu'il est temps de nettoyer le filtre intérieur.Le témoin de filtre clignote.Fonction d'autodiagnosticPour afficher la cause de défaillance, appuyer sur «CHECK» (VERIFICATION).Possibilité de contrôle au moyen de deux télécommandes.Une unité intérieure peut fonctionner avec deux télécommandes infrarouge. L'unité intérieure peut fonctionner séparément à partir d'un emplacement différent.
Commande filaire simplifiée	RBC-AS21E/RBC-AS21E2		Branchement à l'unité intérieureTélécommande simplifiée	Marche/ArrêtRéglage de la températureChangement du débit d'airAffichage du code de contrôle

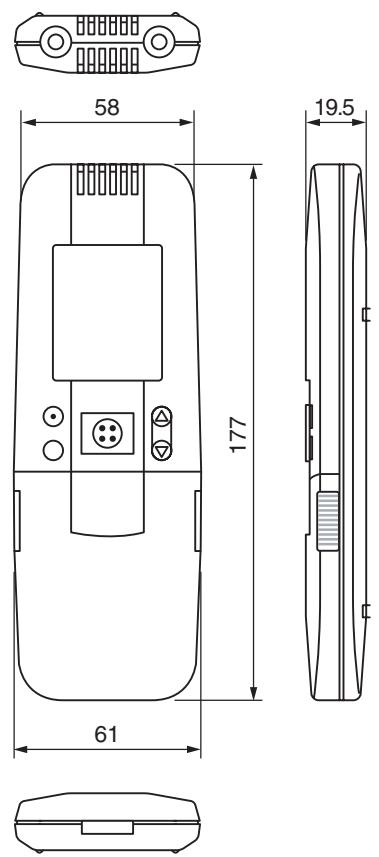

Kit de télécommande infrarouge	TCB-AX21U(W)-ETCB-AX21U(W)-E2		Branchement à l'unité intérieure	Marche/ArrêtChangement de modeRéglage de la températureChangement du débit d'airFonction TimerActivation et désactivation du Timer par intervalles de 30 minutes.Fonction d'arrêt automatique.Possibilité de contrôle au moyen de deux télécommandes.Une unité intérieure peut fonctionner avec deux télécommandes infrarouges. L'unité intérieure peut être activée séparément à partir d'un emplacement différent.Affichage du code de contrôleTCB-AX21U(W)-E(pour cassettes 4- voies - 840x840)RBC-AX22CE(pour plafonniers)TCB-AX21-E(pour les autres unités à l'exception des unités gainables haute pression statique)
	RBC-AX22CERBC-AX22CE2
	TCB-AX21ETCB-AX21E2
Nom	Appellation	Apparence	Application	Performances

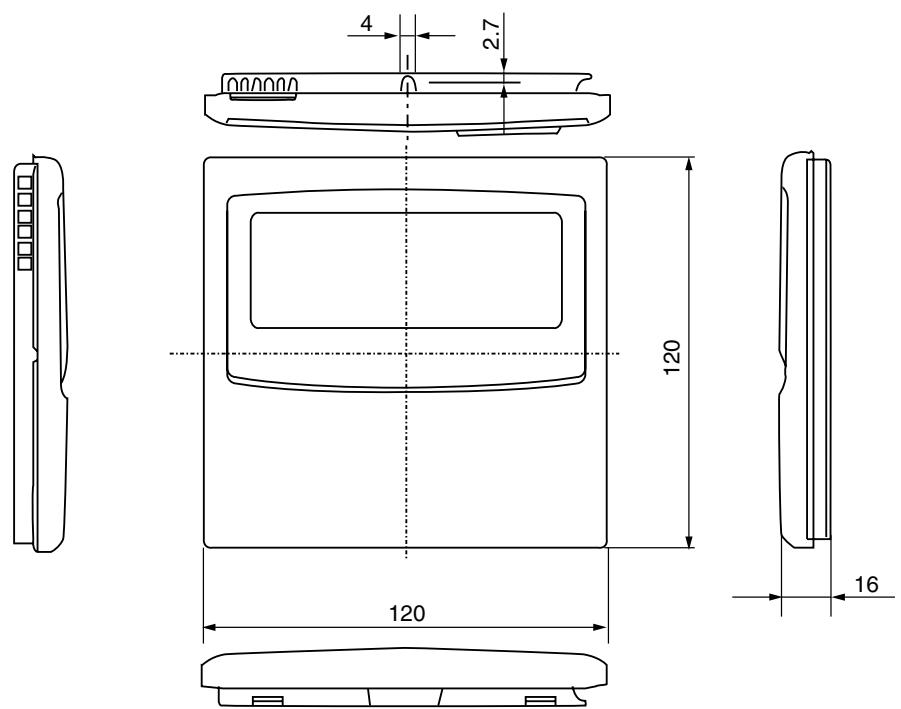

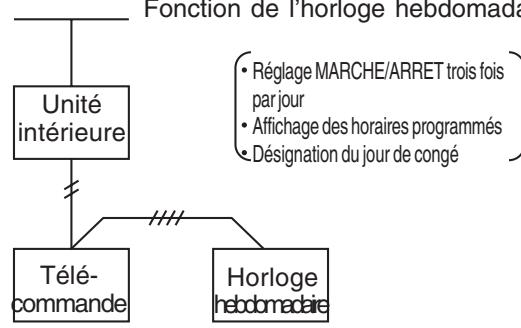

Horloge hebdomadaire	RBC-EXW21ERBC-EXW21E2		Connexion à la télécommande centralisée ouà la commande filaireaireaire	Programmation hebdomadaire1 Réglages divers de mise sous tensionet d'arrêt du système pour chaque jourde la semaineTrois périodes de MARCHE/ARRETPar jour peuvent être configurées.[IMAGE]Pour imprimer facilement une configuration, appuyer sur les touches« CHECK » (VERIFICATION)« PROGRAM » (PROGRAMME)« DAY » (JOUR).Possibilité d'effectuer deuxprogrammations hebdomadaires.(configuration été/hiver par exempleetc.)Pour passer à la configurationvacances, appuyer sur les touchesLes touches « CANCEL » (AN-NULER) et « DAY » (JOUR).En cas de coupure de courant, lesrégages sont conservés enmémoire pendant 100 heures.

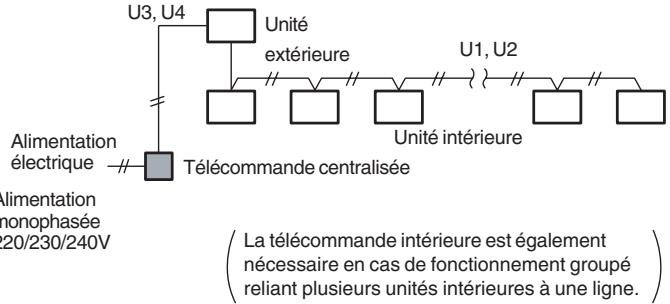

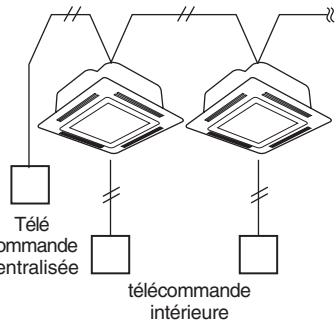

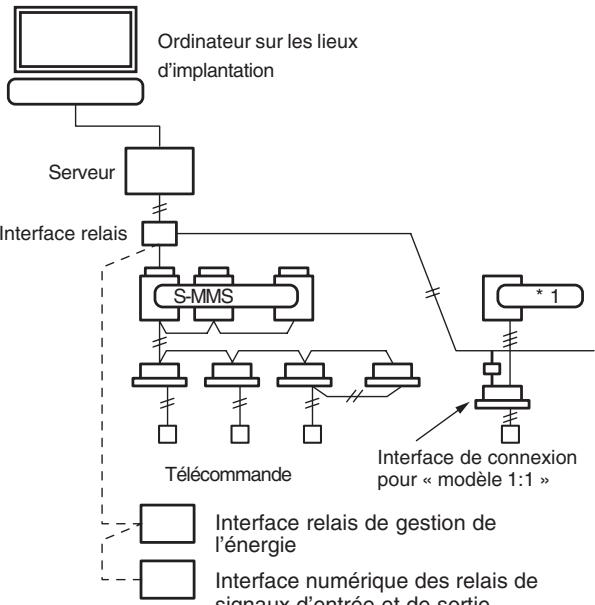

Télécommande centralisée	TCB-SC642TLETCB-SC642TLE2		Branchement à l'unité extérieure,l'unité intérieureTélécommande centraliséecc	Commande individuelle jusqu'à 64 unitésintérieures.Commande individuelle d'au maximum 64unités intérieures réparties en zones.(jusqu'à 16 unitésdans chaque zone)Possibilité de relier jusqu'à 16 unitésextérieures de tête.On peut sélectionner 4 réglages de lacommande centrale pour empêcher lefonctionnement individuel partélécommande.Possibilité de réglage individuel de l'unedes zones (de 1 à 4).Utilisable avec d'autres dispositifs decommande centralisée (un circuit decommande peut prendre en chargejusqu'à 10 dispositifs de commandecentralisée sur un seul circuit)Deux modes de contrôle sélectionnables(Mode télécommande c itraliséeMode télécommandeTrois périodes de MARCHE/ARRETSimultanées peuvent être configurées pourtous les jours de la semaine encombinaison avec une horlogehebdomadaire.
Dispositif de commande MARCHE-ARRET	TCB-CC163TLETCB-CC163TLE2		Branchement à l’unité extérieure, l’unité intérieureUnité de tête Unité suivanteDispositif de commande MARCHE-ARRET	Commande individuelle jusqu’à 16 unités intérieures.Trois périodes de MARCHE/ARRET simultanées peuvent être configurées pour tous les jours de la semaine en combinaison avec une horloge hebdomadaire.Possibilité de connexion avec deux télécommandes.

5

Tableau de correction des puissances

3. Caractéristiques de la puissance frigorifique/calorifique

1. Méthode de calcul de la puissance frigorifique :

Puissance frigorifique requise = puissance frigorifique x coefficient de puissance (①, ②, ③, ④, ⑤*1) kW

① Coefficient de correction en fonction de la température intérieure, bulbe humide

② Coefficient de correction en fonction de la température extérieure, bulbe sec

③ Coefficient de correction en fonction de la variation du débit d'air de l'unité interne (uniquement pour les unités gainables)

*1 : Coefficient à utiliser pour la correction de la puissance de l'unité extérieure lorsque la puissance totale de toutes les unités intérieures n'est pas égale à la puissance de l'unité extérieure.

④ Coefficient de correction en fonction de la longueur des liaisons et du dénivelé entre les unités intérieures et extérieures.

Unité extérieure L'est la dimension la plus longue de (l'o + l'a, l'o + l'b, l'o + l'c) H = ho + la dimension la plus longue de ha, hb et hc ho l'o ha hb hc l'a A l'b B Unité intérieure l'c C

⑤ Correction de la diversité des unités intérieures

Rapport de puissance totale des unités intérieures (%)

*1 : Coefficient à utiliser pour la correction de la puissance de l'unité extérieure lorsque la puissance totale de toutes les unités intérieures n'est pas égale à la puissance de l'unité extérieure.

2. Méthode de calcul de la puissance calorifique :

Puissance calorifique requise = puissance calorifique x coefficient de puissance (①,②,③,④,⑤*1,⑥*2) kW

① Coefficient de correction en fonction de la température intérieure bulbe sec

② Coefficient de correction en fonction de la température extérieure, bulbe humide

③ Coefficient de correction en fonction de la variation du débit d'air de l'unité intérieure (uniquement pour les unités gainables)

*1 : Coefficient à utiliser pour la correction de la puissance de l'unité extérieure lorsque la puissance totale de toutes les unités intérieures n'est pas égale à la puissance de l'unité extérieure.
*2: Se reporter à l'item 3

④ Coefficient de correction en fonction de la longueur des liaisons et du dénivelé entre les unités intérieures et extérieures

Unité extérieure L'est la dimension la plus longue de (l'o + l'a, l'o + l'b, l'o + l'c) H = ho + la dimension la plus longue de ha, hb et hc ha hb hc l'a A l'b B l'c C Unité intérieure

⑤ Correction de la diversité des unités extérieures

*1 : Coefficient à utiliser pour la correction de la puissance de l'unité extérieure lorsque la puissance totale de toutes les unités intérieures n'est pas égale à la puissance de l'unité extérieure.

3. Coefficient de correction en cas de givrage sur l'échangeur extérieur en mode Chaud

Correction de la puissance calorifique en cas de gel sur l'échangeur de l'unité extérieure.

Puissance calorifique = Puissance corrigée de l'unité extérieure x coefficient de correction résultant du gel

(Puissance corrigée de l'unité extérieure : Puissance calorifique calculée à l'item 2 ci-dessus.)

⑥ Correction de la puissance en cas de récupérateur de chaleur extérieur givré

4. Calcul de la puissance de chaque unité intérieure

Puissance de chaque unité intérieure

= puissance corrigée de l'unité extérieure

x puissance standard requise de l'unité intérieure Valeur totale de la puissance standard de l'unité intérieure

5. Plage de températures de fonctionnement

Mode Froid

Mode Chaud

* L'unité peut fonctionner même par des températures inférieures à -20°C. Toutefois, il convient de noter que la garantie ne couvre le fonctionnement que jusqu'à -15°C, dû à l'absence de spécifications au-delà de cette température.
* Les chutes de températures inférieures à -15°C, sont susceptibles de réduire la durée de vie du produit.

6. Caractéristiques nominales

6

Directives relatives aux liaisons

1. Ecart de longueur/hauteur admissible entre les liaisons frigorifiques

Restrictions du système

Nombre maxi. d'unités extérieures combinées		4 units
Puissance maxi. des unités extérieures combinées		48 CV
Nombre maxi. des unités intérieures combinées		48 units
Puissance maxi. des unités intérieures combinées	H_2 ≤ 15	135%
	H_2 >15	105%

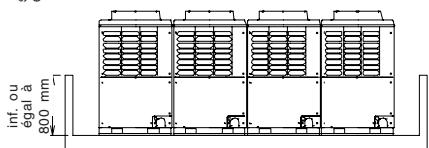

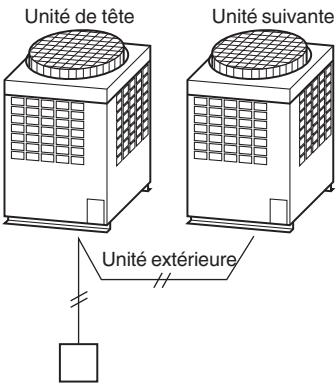

Remarque 1) Combinaison d'unités extérieures : Unité de tête (1 unité) + unités suivantes (0 à 3 unités). L'unité de tête correspond à l'unité extérieure la plus proche des unités intérieures connectées.

Remarque 2) Installer les unités extérieures par ordre de puissance. (Unité de tête ≥ Unité suivante 1 ≥ Unité suivante 2 ≥ Unité suivante 3)

Remarque 3) Consulter le tableau de combinaison des unités extérieures.

Remarque 4) Les liaisons reliées aux unités intérieures doivent être perpendiculaires à celles reliées aux unités extérieures de tête comme indiqué dans l'ex. 1. Les liaisons reliées aux unités intérieures ne doivent pas être raccordées dans le même sens que l'unité extérieure de tête comme indiqué dans l'ex. 2.

Ecart de longueur/hauteur admissible entre les liaisons frigorifiques

			Valeur admissible	Tronçon de conduite
Longueur des liaisons	Longueur totale des liaisons (conduite de liquide, longueur réelle)		300 m	LA + LB + La + Lb + Lc + Ld + L1 + L2 + L3 + L4+ L5 + L6 + L7 + a + b + c + d + e + f + g + h + i + j
	Longueur L de la liaison la plus éloignée (*)	Longueur réelle	150 m	LA + LB + Ld + L1 + L3 + L4 + L5 + L6 + j
		Longueur équivalente	175 m
	Longueur équivalente de la liaison la plus éloignée du 1er raccord Li (*)		65 m	L3 + L4 + L5 + L6 + j
	Longueur équivalente de la liaison la plus éloignée entre les unités extérieures LO (*)		25 m	LA + LB + Ld, (LA + Lb, LA + LB + Lc)
	Longueur équivalente maxi. des liaisons principales (***)		85 m	L1
	Longueur équivalente maxi. des liaisons reliées à l'unité extérieure		10 m	Ld, (La, Lb, Lc)
	Longueur réelle maxi. des liaisons reliées à l'unité intérieure		30 m	a, b, c, d, e, f, g, h, i, j
Dénivelé	Dénivelé entre les unités intérieure et extérieure H1	Unité extérieure supérieure	50 m	—
		Unité extérieure inférieure	40 m (**)	—
	Dénivelé entre les unités intérieures H2		30 m	—
	Dénivelé entre les unités extérieures H3		5 m	—

* (D) correspond à l'unité extérieure la plus éloignée du 1er racord et (j) à l'unité intérieure la plus éloignée du 1er raccord.
** Si l'écart de hauteur (H2) entre les unités intérieures dépasse 3 m, régler en dessous de 30 m.
*** Si la puissance maximale des unités extérieures combinées est supérieure ou égale à 46 CV, la longueur maximale équivalente est restreinte à 70 m.

2. Sélection d'une liaison frigorifique

① Calibre des liaisons reliant l'unité extérieure (tableau 1)

Appellation		MMY-	Côté gaz	Côté liquide
MAP0501T8	MAP0501HT8	MAP0501HT7	15.9	9.5
MAP0601T8	MAP0601HT8	MAP0601HT7	19.1	9.5
MAP0801T8	MAP0801HT8	MAP0801HT7	22.2	12.7
MAP1001T8	MAP1001HT8	MAP1001HT7	22.2	12.7
MAP1201T8	MAP1201HT8	MAP1201HT7	28.6	12.7

② Calibre des liaisons entre les unités extérieures (tableau 2)

Code puissance totale des unités extérieures en aval	Côté gaz	Côté liquide	Raccordement d'équilibrage d'huile
de 14 à moins de 22	28.6	15.9	9.5
de 22 à moins de 26	34.9	15.9
de 26 à moins de 36	34.9	19.1
36 ou plus	41.3	22.2

③ Calibre des liaisons principales (tableau 3)

Code puissance totale de toutes les unités extérieures	Côté gaz	Côté liquide
Inférieure à 6	15.9	9.5
de 6 à moins de 8	19.1	9.5
de 8 à moins de 12	22.2	12.7
de 12 à moins de 14	28.6	12.7
de 14 à moins de 22	28.6	15.9
de 22 à moins de 26	34.9	15.9
de 26 à moins de 36	34.9	19.1
de 36 à moins de 46	41.3	22.2
46 ou plus	41.3 *5	22.2

Déterminer l'épaisseur de la liaison principale en fonction de la puissance des unités extérieures.

④ Calibre des liaisons entre les raccords (tableau 4)

Code puissance totale des unités intérieures en aval *1	Côté gaz	Côté liquide
Inférieure ou égale à 2,8	12.7	9.5
de 2,8 à moins de 6,4	15.9	9.5
de 6,4 à moins de 12,2	22.2	12.7
de 12,2 à moins de 20,2	28.6	15.9
de 20,2 à moins de 25,2	34.9	15.9
de 25,2 à moins de 35,2	34.9	19.1
35,2 ou plus	41.3	22.2

Si le code puissance totale des unités intérieures dépasse celui des unités extérieures, sélectionner le code puissance des unités extérieures.

⑤ Liaisons reliées à l’unité intérieure (tableau 5)

Plage de puissance		Côté gaz	Côté liquide
007 à 012	Longueur de 15m ou inférieure	9.5	6.4
	Longueur supérieur à 15m	12.7	6.4
015 à 018		12.7	6.4
024 à 056		15.9	9.5
072 à 096		22.2	12.7

⑥ Sélection des raccords (tableau 6)

	Code puissance totale de l’unité intérieure		Appellation
Raccord Y _2	Inférieure à 6,4		RBM-BY53E
	de 6,4 à moins de 14,2		RBM-BY103E
	de 14,2 à moins de 25,2		RBM-BY203E
	25,2 ou plus		RBM-BY303E
Distributeur 3 _6	Systèmes 4 raccords	Inférieure à 14,2	RBM-HY1043E
		de 14,2 à moins de 25,2	RBM-HY2043E
	Systèmes 8 raccords	Inférieure à 14,2	RBM-HY1083E
		de 14,2 à moins de 25,2	RBM-HY2083E
Té frigorifique (pour connecter l’unité extérieure)	Jeu de 3 types de tés frigorifiques comme suit :La quantité requise est déterminée et combinée sur les lieux d’implantation.Raccordement d’équilibrage d’huile(écart correspondant 9,52) 1Conduite du côté liquide(écart correspondant 9,5 to 22,1) 1Conduite côté gaz(écart correspondant / 15,9 to 41,3) 1		RBM-BT13E

⑦ Epaisseur minimale pour une utilisation du R410A (tableau 7)

Souple	Semi-rigide ou rigide	DE(pouces)	DE (mm)	Epaisseur minimum (mm)
OK	OK	1/4"	6.35	0.80
OK	OK	3/8"	9.52	0.80
OK	OK	1/2"	12.70	0.80
OK	OK	5/8"	15.88	1.00
NG*4	OK	3/4"	19.05	1.00
NG*4	OK	7/8"	22.20	1.00
NG*4	OK	1.1/8"	28.58	1.00
NG*4	OK	1.3/8"	34.92	1.10
NG*4	OK	1.5/8"	41.28	1.25

*1 Le code est déterminé en fonction de la plage de puissance.
*2 Pour utiliser un raccord Y sur un 1er branchement, sélectionner le modèle en fonction du code puissance de l'unité extérieure.
* 3 Sur une dérivation en série en aval du distributeur, le code puissance totale des unités intérieures ne doit pas dépasser 6.0.
*4 Si le calibre de la liaison est supérieur ou égal à 19,0, utiliser un matériau adéquat comme détaillé dans le manuel d'installation.
*5 La longueur équivalente maximum de la liaison principale doit être de 70 m.
*6 Lorsque le premier branchement correspond à une unité de tête avec un code puissance totale des unités extérieures raccordées de 12 à 26, utiliser le modèle RBM-HY2043E (4 raccords) ou RBM-HY2083E (8 raccords) quels que soient les codes puissance totale des unités intérieures en aval.

3. Charge de frigorigène additionnelle

Après mise au vide du système, remplacer la pompe à vide par une bouteille de frigorigène et faire l'appoint avec une charge de frigorigène additionnelle.

Calcul de la charge de frigorigène additionnelle requise

Le frigorigène est présent dans le système à sa sortie d'usine

		5 CV	6 CV	8 CV	10 CV	12 CV
Charge de frigorigène d'usine	Modèle pompe à chaleur	8.5kg	8.5kg	12.5kg	12.5kg	12.5kg
	Froid seul	8.0kg	8.0kg	11.0kg	11.0kg	11.0kg

Lorsque le système est chargé en usine, la charge de frigorigène requise pour le remplissage des liaisons sur les lieux de l'installation n'est pas comprise. Calculer le volume nécessaire complémentaire et faire l'appoint.

(Calcul)

La charge de frigorigène additionnelle est calculée à partir du calibre de la conduite de liquide sur place et de sa longueur réelle.

Volume de frigorigène additionnelle chargé sur place =

Longueur réelle de la conduite de liquide x Charge de frigorigène + Compensation pour CV du système (tableau 2) additionnelle/m (tableau 1)

Exemple : Charge additionnelle R (kg) = {(L1 x 0,025 kg/m) + (L2 x 0,055 kg/m) + (L3 x 0,105 kg/m) + (3,0 kg)}

L1 : Longueur réelle totale de conduite de liquide : dia. 6,4 (m)

L2 : Longueur réelle totale de conduite de liquide : dia. 9,5 (m)

L3 : Longueur réelle totale de conduite de liquide : dia. 12,7 (m)

Tableau 7-1

Dia. de la conduite côté liquide	6.4	9.5	12.7	15.9	19.0	22.2
Charge de frigorigène additionnelle/m	0.025kg	0.055kg	0.105kg	0.160kg	0.250kg	0.350kg

Tableau 7-2

Puissance combinée (en chevaux)	Combinaison d’unités extérieures (en chevaux)				Compensation pour CV du système(kg)
5	5				0.0
6	6				0.0
8	8				1.5
10	10				2.5
12	12				3.5
14	8	6			0.0
16	8	8			0.0
18	10	8			0.0
20	10	10			3.0
22	12	10			5.0
	8	8	6		0.0
24	12	12			7.0
	8	8	8		-4.0
26	10	8	8		-4.0

Puissance combinée (en chevaux)	Combinaison d’unités extérieures (en chevaux)				Compensation pour CV du système (kg)
28	10	10	8		-2.0
30	10	10	10		0.0
32	12	10	10		1.0
	8	8	8	8	-6.0
34	12	12	10		3.0
	10	8	8	8	-6.0
36	12	12	12		4.0
	10	10	8	8	-6.0
38	10	10	10	8	-6.0
40	10	10	10	10	-5.0
42	12	10	10	10	-4.0
44	12	12	10	10	-2.0
46	12	12	12	10	0.0
48	12	12	12	12	2.0

7

Diagramme du cycle frigorifique

1. Inverter (5, 6, 8, 10, 12 CV)

1. Description des pièces fonctionnelles

Nom de la pièce		Fonction
Electrovanne	1.SV3A	(connecteur CN324 : rouge)1) Récupération de l'huile dans le réservoir, système à l'arrêt.2) Alimentation en huile du réservoir, système à l'arrêt.
	2.SV3B	(connecteur CN313 : bleu)1) Renvoi de l'huile dans la conduite d'équilibrage vers le compresseur.
	3.SV3C	(connecteur CN314 : noir)1) Pressurisation de l'huile stockée dans le réservoir, système en service.
	4.SV3D	(connecteur CN323 : blanc)1) Stockage de l'huile dans le séparateur d'huile, système à l'arrêt et approvisionnement en huile, lorsque le système fonctionne.
	5.SV3E	(connecteur CN323 : blanc)1) Activée lorsque le système fonctionne ; répartition de l'huile entre les compresseurs.
	6.SV2	(dispositif de dérivation des gaz chauds) (connecteur CN312 : blanc)1) Fonction de décharge basse pression2) Fonction de décharge haute pression3) Répartition des gaz à l'arrêt
	7.SV4(n)	(active la soupape de compensation du compresseur) (connecteur CN311 : bleu)1) Activation de la fonction de répartition des gaz2) Fonction de décharge haute pression3) Fonction de décharge basse pression
	8.SV2	(connecteur CN310 : blanc) (mode Chaud seul)1) Fonction de prévention des phénomènes de surpression en mode Chaud
Vanne 4-voies		(connecteur CN317 : bleu)1) Echange thermique froid/chaud2) Annule le dégivrage
PMV	PMV1,2	(connecteur CN300, 301 : blanc)1) Fonction de commande de la surchauffe en mode Chaud2) Fonction d'arrêt de la conduite de liquide pendant l'arrêt de l'unité suivante3) Fonction de réglage de la surfusion en mode Froid
Séparateur d'huile		1) Fonction de prévention contre la chute rapide du niveau d'huile (permet de réduire le débi d'huile dans le circuit de réfrigération)2) Fonction de réserve du trop plein d'huile
Sonde de temp.	1.TD1TD2	(TD1 : connecteur, CN502 : blanc, TD2 : connecteur, CN503 : rose)1) Dispositif de protection contre la temp. de condensation du compresseur. Utilisée pour les opérations de vidange
	2.TS1	(connecteur CN504 : blanc)1) Contrôle la surchauffe en mode Chaud
	3.TE1	(connecteur CN505 : vert)1) Contrôle le dégivrage en mode Chaud2) Contrôle la vitesse du ventilateur extérieur en mode Chaud
	4.TK1, TK2,TK3, TK4	(connecteur TK1 CN514 : noir ; connecteur TK2 CN515 : vert,connecteur TK3 CN516 : rouge ; connecteur TK4 CN523 : jaune)1) Mesure le niveau d'huile du compresseur
	5.TL	(connecteur CN521 : blanc)1) Mesure la surfusion en mode Froid
	6.TO	(connecteur CN507 : jaune)1) Mesure la température extérieure
Pressostat	1.Pressostathaute pression	(connecteur CN501 : rouge)1) Mesure les phénomènes de surpression et contrôle la puissance du compresseur2) Mesure les phénomènes de surpression en mode Froid et commande le ventilateur dans les opérations de refroidissement à faible température
	2. Pressostatabasse pression	(connecteur CN500 : blanc)1) Détecte les basses pressions en mode Froid et commande la puissance du compresseur2) Détecte les basses pressions en mode Chaud et permet de contrôler les phénomène de surchauffe
Résistance	Résistance decarter de compresseur	(connecteur CN316 de compresseur n°1 : blanc, connecteur CN315 de compresseur n°2 : bleu)1) Empêche l'accumulation de liquide dans le compresseur
	Résistance decarter d'accumulateur	(connecteur CN321 : rouge)1) Empêche l'accumulation de liquide dans l'accumulateur
Conduite d'équilibrage d'huile		1) Répartition de l'huile dans chacune des unités intérieures

3. Unité intérieure

(REMARQUE) Les climatiseurs MMU-AP0071YH à AP0121YH ne sont pas équipés d'une sonde TC2.

Nom de la pièce		Fonction
PMV	(Pulse Motor Valve)	(Connecteur CN082 (6P) : bleu)1) Contrôle la surchauffe en mode Froid2) Contrôle la surfusion en mode Chaud3) Récupère l'huile pour compresseur frigorifique en mode Froid4) Récupère l'huile pour compresseur frigorifique en mode Chaud
Sonde de temp.	1. TA	(Connecteur CN104 (2P) : jaune)1) Mesure la température d'évaporation des unités intérieures
	2. TC1	(Connecteur CN100 (3P) : marron)1) Contrôle la surchauffe de la PMV en mode Froid
	3. TC2	(Connecteur CN101 (2P) : noir)1) Contrôle la surfusion de la PMV en mode Chaud
	4. TCJ	(Connecteur CN102 (2P) : rouge)1) Contrôle la surchauffe de la PMV en mode Froid2) MMU-AP0071 à AP0121YH exclusivement]Contrôle la surfusion de la PMV en mode Chaud

DIAGRAMME DES LIAISONS FRIGORIFIQUES COMBINEES

1. Fonctionnement normal (mode FROID/mode DEGIVRAGE)
    subgraph_Unit_suivante["Unité suivante (MMY-MAP1001H)"]
        A --> K
        K --> L
        L --> M
        M --> N
        N --> O
        O --> P
        P --> Q
        Q --> R
        R --> S
        S --> T
        T --> U
        U --> V
        V --> W
        W --> X
        X --> Y
        Y --> Z
        Z --> Z
        Z --> AA["Raccordement gaz"]
    end

    style Unit_tête fill:#f9f,stroke:#333
    style Unit_suivante fill:#bbf,stroke:#333

Unité intérieure

Gaz à haute pression ou fluide frigorifique condensé
Gaz frigorifique obtenu par évaporation (gaz basse pression)

REMARQUE

L'unité extérieure reliée à des unités intérieures/extérieures par des câbles d'interconnexion est appelée « unité de tête » ; les autres unités sont appelées « unités suivantes ».

2. Fonctionnement normal (mode CHAUD)
    subgraph_Unit_suivante["Unité suivante (MMY-MAP1001H)"]
        B --> AF["TE1"]
        AF --> AG["TO"]
        AG --> AH["SV5"]
        AH --> AI["Vanne à 4 voies"]
        AI --> AJ["PS capteur"]
        AJ --> AK["OS"]
        AK --> AL["SV3D"]
        AL --> AM["Compressor 1"]
        AM --> AN["TK3"]
        AN --> AO["TK1"]
        AO --> AP["TK2"]
        AP --> AQ["Réservoir d'huile"]
        AQ --> AR["Sv3A"]
        AR --> AS["Sv3B"]
        AS --> AT["Accumulateur"]
        AT --> AU["SV3C"]
        AU --> AV["TK3"]
        AV --> AW["TK2"]
        AW --> AX["Réservoir d'huile"]
        AX --> AY["Sv3E"]
        AY --> AZ["TK4"]
        AZ --> BA["Sv3A"]
    end

    subgraph Raccordement_d'équilibrage_d'huile
        C --> BB["Crépine"]
        BB --> BC["Crépine"]
        BC --> BD["TC1"]
        BD --> BE["Accumulateur"]
        BE --> BF["Raccordement gaz"]
        BF --> BG["Raccordement liquide"]
    end

    subgraph Raccordement_liquidade
        BH["Crépine"] --> BI[TC2 TCJ TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC1 TC2
    end

Unité intérieure

Gaz à haute pression ou fluide frigorifique condensé
Gaz frigorifique obtenu par évaporation (gaz basse pression)

REMARQUE

L'unité extérieure reliée à des unités intérieures/extérieures par des câbles d'interconnexion est appelée

« unité de tête » ; les autres unités sont appelées « unités suivantes ».

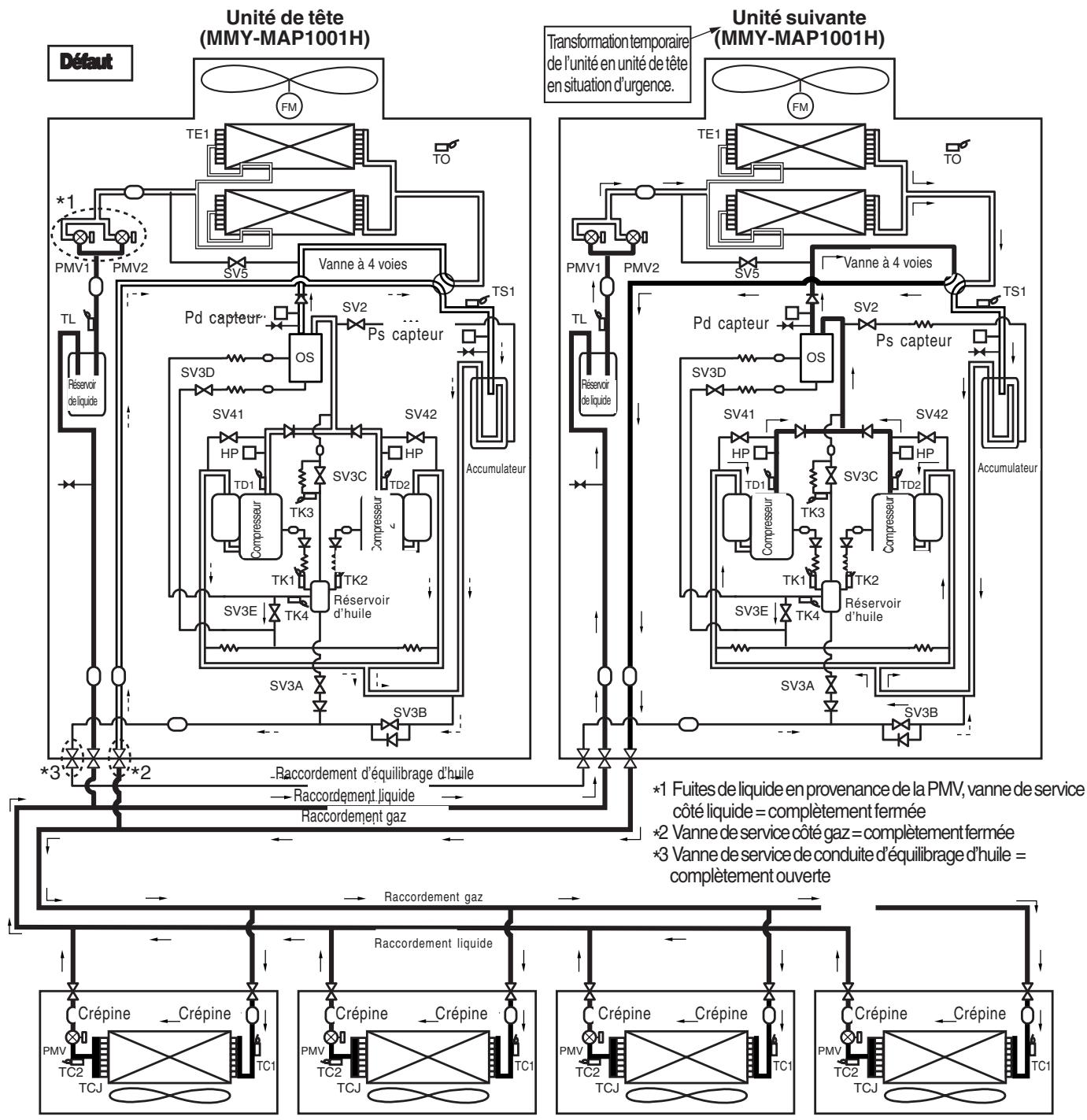

3. Fonctionnement de secours

(Refroidissement en cas de défaillance de l'unité extérieure de tête)

REMARQUE

L'unité extérieure reliée à des unités intérieures/extérieures par des câbles d'interconnexion est appelée « unité de tête » ; les autres unités sont appelées « unités suivantes ».

4. Fonctionnement d'urgence

(Chauffage en cas de défaillance de l'unité extérieure de tête)

    subgraph Unité suivante (MMY-MAP1001H)
        BI["TE1"] --> BJ["PEM1"]
        BJ --> BK["PMV2"]
        BK --> BL["SV5"]
        BL --> BM["TS1"]
        BN["Pd capteur"] --> BO["OS"]
        BP["PS capteur"] --> BQ["Accumulateur"]
        BR["Rservoir de liquide"] --> BS["Raccordement d'équilibrage d'huile"]
        BT["Raccordement liquide"] --> BU["Raccordement gaz"]
    end

    style Unité de tête fill:#f9f,stroke:#333
    style Unité suivante fill:#bbf,stroke:#333
    note right of AB: Transformation temporaire de l'unité en unité de tête en situation d'urgence.
    note right of BC: *1 Fuites de liquide en provenance de la PMV, vanne de service côté liquide = complètement fermée
    note right of BT: *2 Vanne de service côté gaz = complètement fermée
    note right of BC: *3 Vanne de service de conduite d'équilibrage d'huile = complètement ouverte

Unité intérieure

Gaz à haute pression ou fluide frigorifique condensé
Gaz frigorifique obtenu par évaporation (gaz basse pression)

REMARQUE

L'unité extérieure reliée à des unités intérieures/extérieures par des câbles d'interconnexion est appelée « unité de tête » ; les autres unités sont appelées « unités suivantes ».

5. Récupération du réfrigérant dans l'unité extérieure défaillante (en cas de défaillance de l'unité suivante)
    subgraph_Unit_suivante["Unité suivante (MMY-MAP1001H)"]
        AB["FM"] --> AC["TE1"]
        AC --> AD["TO"]
        AD --> AE["PMV1"]
        AE --> AF["TL"]
        AF --> AG["Réservoir de liquide"]
        AG --> AH["Pd capteur"]
        AH --> AI["OS"]
        AI --> AJ["SV3D"]
        AJ --> AK["SV41"]
        AK --> AL["HP"]
        AL --> AM["TD1"]
        AM --> AN["TK3"]
        AN --> AO["Compressor"]
        AO --> AP["TK1"]
        AP --> AQ["TS1"]
        AQ --> AR["PS capteur"]
        AR --> AS["SV2"]
        AS --> AT["Accumulateur"]
        AT --> AU["SV3C"]
        AU --> AV["TPK2"]
        AV --> AW["RServoir d'huile"]
        AW --> AX["SV3E"]
        AX --> AY["TK4"]
        AY --> AZ["SV3A"]
        AZ --> BA["SV3B"]
        BA --> BB["Accumulateur"]

    end

    C <--> D
    E <--> F
    G <--> H
    J <--> K
    K <--> L
    L <--> M
    M <--> N
    N <--> O
    O <--> P
    P <--> Q
    Q <--> R
    R <--> S
    S <--> T
    T <--> U
    U <--> V
    V <--> W
    W <--> X
    X <--> Y
    Y <--> Z
    Z <--> AA
    AA <--> AB
    AB <--> AC
    AC <--> AD
    AD <--> AE
    AE <--> AF
    AF <--> AG
    AG <--> AH
    AH <--> AI
    AI <--> AJ
    AJ <--> AK
    AK <--> AL
    AL <--> AM
    AM <--> AN
    AN <--> AO
    AO <--> AP
    AP <--> AQ
    AQ <--> AR
    AR <--> AS
    AS <--> AT
    AT --> AU
    AU --> AV
    AV --> AW
    AW --> AX
    AX --> AZ
    AZ --> BA
    BA --> BB
    BB --> BC
    BC --> BD
    BD --> BE
    BE --> BF
    BF --> BG
    BG --> BH
    BH --> BI
    BI --> BJ
    BJ --> BK
    BK --> BL
    BL --> BM
    BM --> BN
    BN --> BO
    BO --> BP
    BP --> BQ
    BQ --> BR
    BR --> BS
    BS --> BT
    BT --> BU
    BU --> BV
    BV --> BW
    BW --> BX
    BX --> BY
    BY --> BQ

    style Unit_tête fill:#f9f,stroke:#333,stroke-width:2px
    style Unit_suivante fill:#ccf,stroke:#333,stroke-width:2px

    note right of AB "Défaut"

    note right of BC "Raccordement d'équilibrage d'huile"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement gaz"

    note right of BC "Raccordement gaz"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"


    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    Note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note right of BC "Raccordement liquide"

    note_rightof_bar["*1 Vanne de service de la conduite d'équilibrage de l'huile = complètement ouverte"]

    note_rightof_bar["*2 Vanne de service côté liquide = complètement fermée"]

    note_rightof_bar["*3 Vanne de service côté gaz entièrement ouverte → Complètement fermée 10 minutes après mise en service"]

    note_rightof_bar["** Complètement fermée 10 minutes après mise en service"]

    note_rightof_bar["** Complètement fermée 10 minutes après mise en service"]

    note_rightof_bar["** Complètement fermée 10 minutes après mise en service"]

    note_rightof_bar["** Complètement fermée 10 minutes après mise en service"]

    note_rightof_bar["&quot;** Complètement fermée 50 minutes para sevrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et levrage et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquiesles et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquiese et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquieses et lesquiess et lesquieses et lesquiess, etc."]

Gaz à haute pression ou fluide frigorifique condensé
Gaz frigorifique obtenu par évaporation (gaz basse pression)

REMARQUE

L'unité extérieure reliée à des unités intérieures/extérieures par des câbles d'interconnexion est appelée « unité de tête » ; les autres unités sont appelées « unités suivantes ».

8

Tableau des puissances sensibles

Tableau des puissances sensibles

Cassette 4-voies (MMU-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
009	10.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	12.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	14.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	16.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	18.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	20.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	21.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	23.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	25.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	27.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	29.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	31.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	33.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	35.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	37.0	2.2	1.8	2.5	1.9	2.6	2.0	2.7	2.0	2.8	2.0	3.0	2.0	3.1	2.0
	39.0	2.2	1.8	2.4	1.9	2.6	2.0	2.6	2.0	2.7	2.0	2.9	2.0	3.0	1.9
012	10.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	12.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	14.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	16.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	18.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	20.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	21.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	23.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	25.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	27.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	29.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	31.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	33.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	35.0	3.0	2.3	3.3	2.5	3.5	2.6	3.6	2.6	3.7	2.6	3.9	2.6	4.1	2.5
	37.0	2.9	2.2	3.2	2.4	3.4	2.5	3.5	2.5	3.6	2.5	3.8	2.5	4.0	2.4
	39.0	2.8	2.2	3.1	2.3	3.3	2.5	3.4	2.4	3.5	2.4	3.7	2.4	3.9	2.4
015	10.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	12.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	14.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	16.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	18.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	20.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	21.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	23.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	25.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	27.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	29.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	31.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	33.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	35.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	37.0	3.6	2.7	4.0	2.9	4.2	3.1	4.4	3.1	4.5	3.1	4.7	3.1	5.0	3.0
	39.0	3.5	2.7	3.8	2.8	4.1	3.0	4.2	3.0	4.4	3.0	4.6	3.0	4.8	2.9
018	10.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	12.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	14.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	16.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	18.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	20.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	21.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	23.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	25.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	27.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	29.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	31.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	33.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	35.0	4.6	3.5	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	37.0	4.5	3.4	4.9	3.7	5.3	3.9	5.4	3.9	5.6	3.9	5.9	3.8	6.2	3.7
	39.0	4.3	3.3	4.8	3.6	5.1	3.8	5.3	3.8	5.4	3.8	5.7	3.7	6.0	3.6

Cassette 4-voies (MMU-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
024	10.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	12.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	14.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	16.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	18.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	20.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	21.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	23.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	25.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	27.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	29.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	31.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	33.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	35.0	5.8	4.3	6.4	4.6	6.9	4.9	7.1	4.9	7.3	4.9	7.7	4.9	8.1	4.7
	37.0	5.6	4.2	6.2	4.5	6.7	4.8	6.9	4.7	7.1	4.7	7.5	4.7	7.8	4.6
	39.0	5.5	4.1	6.1	4.4	6.5	4.6	6.7	4.6	6.9	4.6	7.3	4.6	7.6	4.5
027	10.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	12.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	14.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	16.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	18.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	20.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	21.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	23.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	25.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	27.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	29.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	31.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	33.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	35.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	37.0	6.4	4.7	7.0	5.0	7.5	5.3	7.7	5.3	8.0	5.3	8.4	5.3	8.8	5.2
	39.0	6.2	4.6	6.8	4.9	7.3	5.2	7.5	5.2	7.8	5.2	8.2	5.1	8.6	5.0
030	10.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	12.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	14.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	16.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	18.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	20.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	21.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	23.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	25.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	27.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	29.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	31.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	33.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	35.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	37.0	7.2	5.3	7.9	5.7	8.5	6.0	8.7	6.0	9.0	6.0	9.5	5.9	9.9	5.8
	39.0	7.0	5.2	7.7	5.5	8.2	5.9	8.5	5.8	8.7	5.8	9.2	5.8	9.7	5.6
036	10.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	12.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	14.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	16.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	18.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	20.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	21.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	23.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	25.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	27.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	29.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	31.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	33.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	35.0	9.2	6.8	10.2	7.3	10.9	7.7	11.2	7.7	11.5	7.7	12.2	7.6	12.8	7.5
	37.0	8.9	6.6	9.8	7.0	10.5	7.5	10.8	7.5	11.2	7.5	11.8	7.4	12.4	7.2
	39.0	8.7	6.4	9.6	6.8	10.2	7.3	10.5	7.2	10.9	7.2	11.5	7.2	12.0	7.0

Cassette 4-voies (MMU-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimen-sions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
048	10.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	12.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	14.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	16.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	18.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	20.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	21.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	23.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	25.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	27.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	29.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	31.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	33.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	35.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	37.0	11.1	8.4	12.3	9.0	13.1	9.5	13.6	9.5	14.0	9.5	14.8	9.4	15.4	9.2
	39.0	10.8	8.2	12.0	8.7	12.8	9.2	13.2	9.2	13.6	9.2	14.4	9.1	15.0	8.9
056	10.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	12.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	14.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	16.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	18.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	20.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	21.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	23.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	25.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	27.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	29.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	31.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	33.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	35.0	13.1	9.8	14.5	10.4	15.5	11.0	16.0	11.0	16.5	11.0	17.4	10.9	18.2	10.6
	37.0	12.7	9.4	14.1	10.1	15.0	10.7	15.5	10.6	16.0	10.6	16.9	10.5	17.7	10.3
	39.0	12.4	9.2	13.7	9.8	14.6	10.4	15.1	10.4	15.5	10.4	16.4	10.3	17.2	10.0

Cassette 2-voies (MMU-AP****WH)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur 'CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	12.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	14.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	16.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	18.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	20.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	21.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	23.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	25.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	27.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	29.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	31.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	33.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	35.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	37.0	1.7	1.5	1.9	1.6	2.1	1.7	2.1	1.6	2.2	1.6	2.3	1.6	2.4	1.6
	39.0	1.7	1.4	1.9	1.5	2.0	1.6	2.1	1.6	2.1	1.6	2.3	1.6	2.4	1.5
009	10.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	12.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	14.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	16.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	18.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	20.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	21.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	23.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	25.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	27.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	29.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	31.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	33.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	35.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	37.0	2.2	1.7	2.5	1.8	2.6	1.9	2.7	1.9	2.8	1.9	3.0	1.9	3.1	1.9
	39.0	2.2	1.7	2.4	1.8	2.6	1.9	2.6	1.9	2.7	1.9	2.9	1.9	3.0	1.8
012	10.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	12.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	14.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	16.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	18.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	20.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	21.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	23.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	25.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	27.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	29.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	31.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	33.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	35.0	3.0	2.0	3.3	2.2	3.5	2.3	3.6	2.3	3.7	2.3	3.9	2.3	4.1	2.2
	37.0	2.9	2.0	3.2	2.1	3.4	2.2	3.5	2.2	3.6	2.2	3.8	2.2	4.0	2.2
	39.0	2.8	1.9	3.1	2.0	3.3	2.2	3.4	2.2	3.5	2.2	3.7	2.1	3.9	2.1
015	10.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	12.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	14.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	16.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	18.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	20.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	21.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	23.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	25.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	27.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	29.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	31.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	33.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	35.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	37.0	3.6	2.6	4.0	2.8	4.2	3.0	4.4	3.0	4.5	3.0	4.7	2.9	5.0	2.9
	39.0	3.5	2.5	3.8	2.7	4.1	2.9	4.2	2.9	4.4	2.9	4.6	2.8	4.8	2.8

Cassette 2-voies (MMU-AP****WH)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
018	10.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	12.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	14.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	16.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	18.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	20.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	21.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	23.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	25.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	27.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	29.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	31.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	33.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	35.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	37.0	4.5	3.3	4.9	3.5	5.3	3.7	5.4	3.7	5.6	3.7	5.9	3.6	6.2	3.6
	39.0	4.3	3.2	4.8	3.4	5.1	3.6	5.3	3.6	5.4	3.6	5.7	3.5	6.0	3.5
024	10.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	12.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	14.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	16.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	18.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	20.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	21.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	23.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	25.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	27.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	29.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	31.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	33.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	35.0	5.8	4.3	6.4	4.5	6.9	4.8	7.1	4.8	7.3	4.8	7.7	4.8	8.1	4.6
	37.0	5.6	4.1	6.2	4.4	6.7	4.7	6.9	4.6	7.1	4.6	7.5	4.6	7.8	4.5
	39.0	5.5	4.0	6.1	4.3	6.5	4.5	6.7	4.5	6.9	4.5	7.3	4.5	7.6	4.4
027	10.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	12.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	14.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	16.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	18.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	20.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	21.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	23.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	25.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	27.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	29.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	31.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	33.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	35.0	6.6	4.9	7.3	5.2	7.8	5.5	8.0	5.5	8.2	5.5	8.7	5.4	9.1	5.3
	37.0	6.4	4.7	7.0	5.0	7.5	5.3	7.7	5.3	8.0	5.3	8.4	5.3	8.8	5.2
	39.0	6.2	4.6	6.8	4.9	7.3	5.2	7.5	5.2	7.8	5.2	8.2	5.1	8.6	5.0
030	10.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	12.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	14.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	16.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	18.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	20.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	21.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	23.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	25.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	27.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	29.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	31.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	33.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	35.0	7.4	5.3	8.2	5.7	8.7	6.0	9.0	6.0	9.3	6.0	9.8	5.9	10.3	5.8
	37.0	7.2	5.1	7.9	5.5	8.5	5.8	8.7	5.8	9.0	5.8	9.5	5.8	9.9	5.6
	39.0	7.0	5.0	7.7	5.3	8.2	5.7	8.5	5.6	8.7	5.6	9.2	5.6	9.7	5.5

Cassette 2-voies (MMU-AP****WH)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimen-sions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
048	10.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	12.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	14.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	16.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	18.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	20.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	21.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	23.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	25.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	27.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	29.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	31.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	33.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	35.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	37.0	11.1	8.2	12.3	8.7	13.1	9.2	13.6	9.2	14.0	9.2	14.8	9.1	15.4	8.9
	39.0	10.8	7.9	12.0	8.4	12.8	9.0	13.2	8.9	13.6	8.9	14.4	8.9	15.0	8.7

Cassette 1-voie (MMU-AP****YH [007\~I012] , -AP****SH [015 024])
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	12.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	14.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	16.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	18.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	20.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	21.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	23.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	25.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	27.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	29.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	31.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	33.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	35.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	37.0	1.7	1.5	1.9	1.6	2.1	1.7	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7
	39.0	1.7	1.5	1.9	1.6	2.0	1.7	2.1	1.7	2.1	1.7	2.3	1.7	2.4	1.6
009	10.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	12.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	14.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	16.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	18.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	20.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	21.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	23.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	25.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	27.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	29.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	31.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	33.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	35.0	2.3	2.0	2.5	2.1	2.7	2.2	2.8	2.2	2.9	2.2	3.1	2.2	3.2	2.1
	37.0	2.2	1.9	2.5	2.0	2.6	2.1	2.7	2.1	2.8	2.1	3.0	2.1	3.1	2.1
	39.0	2.2	1.8	2.4	2.0	2.6	2.1	2.6	2.1	2.7	2.1	2.9	2.1	3.0	2.0
012	10.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	12.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	14.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	16.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	18.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	20.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	21.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	23.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	25.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	27.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	29.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	31.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	33.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	35.0	3.0	2.4	3.3	2.5	3.5	2.7	3.6	2.7	3.7	2.7	3.9	2.7	4.1	2.6
	37.0	2.9	2.3	3.2	2.5	3.4	2.6	3.5	2.6	3.6	2.6	3.8	2.6	4.0	2.5
	39.0	2.8	2.3	3.1	2.4	3.3	2.5	3.4	2.5	3.5	2.5	3.7	2.5	3.9	2.5
015	10.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	12.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	14.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	16.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	18.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	20.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	21.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	23.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	25.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	27.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	29.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	31.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	33.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	35.0	3.7	2.7	4.1	2.9	4.4	3.1	4.5	3.1	4.6	3.1	4.9	3.0	5.1	3.0
	37.0	3.6	2.6	4.0	2.8	4.2	3.0	4.4	3.0	4.5	3.0	4.7	2.9	5.0	2.9
	39.0	3.5	2.5	3.8	2.7	4.1	2.9	4.2	2.9	4.4	2.9	4.6	2.8	4.8	2.8

Cassette 1-voie (MMU-AP****YH [007 \~1012], -AP****SH [015 024])
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimen-sions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
018	10.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	12.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	14.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	16.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	18.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	20.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	21.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	23.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	25.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	27.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	29.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	31.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	33.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	35.0	4.6	3.4	5.1	3.6	5.4	3.8	5.6	3.8	5.8	3.8	6.1	3.8	6.4	3.7
	37.0	4.5	3.3	4.9	3.5	5.3	3.7	5.4	3.7	5.6	3.7	5.9	3.6	6.2	3.6
	39.0	4.3	3.2	4.8	3.4	5.1	3.6	5.3	3.6	5.4	3.6	5.7	3.5	6.0	3.5
024	10.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	12.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	14.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	16.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	18.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	20.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	21.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	23.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	25.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	27.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	29.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	31.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	33.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	35.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	37.0	5.6	4.3	6.2	4.6	6.7	4.9	6.9	4.8	7.1	4.8	7.5	4.8	7.8	4.7
	39.0	5.5	4.2	6.1	4.4	6.5	4.7	6.7	4.7	6.9	4.7	7.3	4.7	7.6	4.6

Gainable standard (MMD-AP****BH)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	12.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	14.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	16.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	18.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	20.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	21.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	23.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	25.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	27.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	29.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	31.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	33.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	35.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	37.0	1.7	1.5	1.9	1.6	2.1	1.7	2.1	1.6	2.2	1.6	2.3	1.6	2.4	1.6
	39.0	1.7	1.4	1.9	1.5	2.0	1.6	2.1	1.6	2.1	1.6	2.3	1.6	2.4	1.5
009	10.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	12.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	14.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	16.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	18.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	20.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	21.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	23.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	25.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	27.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	29.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	31.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	33.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	35.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	37.0	2.2	1.8	2.5	1.9	2.6	2.0	2.7	2.0	2.8	2.0	3.0	2.0	3.1	2.0
	39.0	2.2	1.8	2.4	1.9	2.6	2.0	2.6	2.0	2.7	2.0	2.9	2.0	3.0	1.9
012	10.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	12.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	14.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	16.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	18.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	20.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	21.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	23.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	25.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	27.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	29.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	31.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	33.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	35.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	37.0	2.9	2.1	3.2	2.3	3.4	2.4	3.5	2.4	3.6	2.4	3.8	2.4	4.0	2.3
	39.0	2.8	2.1	3.1	2.2	3.3	2.4	3.4	2.4	3.5	2.4	3.7	2.3	3.9	2.3
015	10.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	12.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	14.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	16.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	18.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	20.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	21.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	23.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	25.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	27.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	29.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	31.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	33.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	35.0	3.7	2.7	4.1	2.8	4.4	3.0	4.5	3.0	4.6	3.0	4.9	3.0	5.1	2.9
	37.0	3.6	2.6	4.0	2.7	4.2	2.9	4.4	2.9	4.5	2.9	4.7	2.9	5.0	2.8
	39.0	3.5	2.5	3.8	2.7	4.1	2.8	4.2	2.8	4.4	2.8	4.6	2.8	4.8	2.7

Gainable standard (MMD-AP***BH)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
018	10.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	12.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	14.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	16.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	18.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	20.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	21.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	23.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	25.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	27.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	29.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	31.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	33.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	35.0	4.6	3.3	5.1	3.5	5.4	3.7	5.6	3.7	5.8	3.7	6.1	3.7	6.4	3.6
	37.0	4.5	3.2	4.9	3.4	5.3	3.6	5.4	3.6	5.6	3.6	5.9	3.5	6.2	3.5
	39.0	4.3	3.1	4.8	3.3	5.1	3.5	5.3	3.5	5.4	3.5	5.7	3.4	6.0	3.4
024	10.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	12.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	14.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	16.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	18.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	20.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	21.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	23.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	25.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	27.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	29.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	31.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	33.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	35.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	37.0	5.6	4.3	6.2	4.6	6.7	4.9	6.9	4.8	7.1	4.8	7.5	4.8	7.8	4.7
	39.0	5.5	4.2	6.1	4.4	6.5	4.7	6.7	4.7	6.9	4.7	7.3	4.7	7.6	4.6
027	10.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	12.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	14.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	16.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	18.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	20.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	21.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	23.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	25.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	27.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	29.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	31.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	33.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	35.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	37.0	6.4	4.8	7.0	5.1	7.5	5.4	7.7	5.4	8.0	5.4	8.4	5.4	8.8	5.2
	39.0	6.2	4.7	6.8	5.0	7.3	5.3	7.5	5.3	7.8	5.3	8.2	5.2	8.6	5.1
030	10.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	12.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	14.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	16.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	18.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	20.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	21.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	23.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	25.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	27.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	29.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	31.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	33.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	35.0	7.4	5.5	8.2	5.9	8.7	6.2	9.0	6.2	9.3	6.2	9.8	6.1	10.3	6.0
	37.0	7.2	5.3	7.9	5.7	8.5	6.0	8.7	6.0	9.0	6.0	9.5	5.9	9.9	5.8
	39.0	7.0	5.2	7.7	5.5	8.2	5.9	8.5	5.8	8.7	5.8	9.2	5.8	9.7	5.6

Gainable standard (MMD-AP***BH)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
036	10.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	12.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	14.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	16.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	18.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	20.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	21.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	23.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	25.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	27.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	29.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	31.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	33.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	35.0	9.2	6.5	10.2	6.9	10.9	7.3	11.2	7.3	11.5	7.3	12.2	7.2	12.8	7.1
	37.0	8.9	6.3	9.8	6.7	10.5	7.1	10.8	7.1	11.2	7.1	11.8	7.0	12.4	6.8
	39.0	8.7	6.1	9.6	6.5	10.2	6.9	10.5	6.9	10.9	6.9	11.5	6.8	12.0	6.6
048	10.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	12.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	14.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	16.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	18.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	20.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	21.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	23.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	25.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	27.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	29.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	31.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	33.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	35.0	11.5	8.2	12.7	8.7	13.6	9.2	14.0	9.2	14.4	9.2	15.3	9.1	16.0	8.9
	37.0	11.1	7.9	12.3	8.4	13.1	8.9	13.6	8.9	14.0	8.9	14.8	8.8	15.4	8.6
	39.0	10.8	7.7	12.0	8.2	12.8	8.7	13.2	8.7	13.6	8.7	14.4	8.6	15.0	8.4
056	10.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	12.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	14.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	16.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	18.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	20.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	21.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	23.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	25.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	27.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	29.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	31.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	33.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	35.0	13.1	9.6	14.5	10.2	15.5	10.8	16.0	10.8	16.5	10.8	17.4	10.7	18.2	10.5
	37.0	12.7	9.3	14.1	9.9	15.0	10.5	15.5	10.5	16.0	10.5	16.9	10.4	17.7	10.1
	39.0	12.4	9.0	13.7	9.6	14.6	10.2	15.1	10.2	15.5	10.2	16.4	10.1	17.2	9.8

Gainable haute pression statique (MMD-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
018	10.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	12.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	14.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	16.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	18.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	20.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	21.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	23.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	25.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	27.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	29.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	31.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	33.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	35.0	4.6	3.6	5.1	3.8	5.4	4.0	5.6	4.0	5.8	4.0	6.1	4.0	6.4	3.9
	37.0	4.5	3.5	4.9	3.7	5.3	3.9	5.4	3.9	5.6	3.9	5.9	3.9	6.2	3.8
	39.0	4.3	3.4	4.8	3.6	5.1	3.8	5.3	3.8	5.4	3.8	5.7	3.8	6.0	3.7
024	10.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	12.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	14.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	16.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	18.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	20.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	21.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	23.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	25.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	27.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	29.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	31.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	33.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	35.0	5.8	4.4	6.4	4.7	6.9	5.0	7.1	5.0	7.3	5.0	7.7	5.0	8.1	4.8
	37.0	5.6	4.3	6.2	4.6	6.7	4.9	6.9	4.8	7.1	4.8	7.5	4.8	7.8	4.7
	39.0	5.5	4.2	6.1	4.4	6.5	4.7	6.7	4.7	6.9	4.7	7.3	4.7	7.6	4.6
027	10.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	12.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	14.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	16.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	18.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	20.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	21.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	23.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	25.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	27.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	29.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	31.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	33.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	35.0	6.6	4.8	7.3	5.1	7.8	5.4	8.0	5.4	8.2	5.4	8.7	5.3	9.1	5.2
	37.0	6.4	4.6	7.0	4.9	7.5	5.2	7.7	5.2	8.0	5.2	8.4	5.2	8.8	5.1
	39.0	6.2	4.5	6.8	4.8	7.3	5.1	7.5	5.1	7.8	5.1	8.2	5.0	8.6	4.9
036	10.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	12.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	14.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	16.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	18.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	20.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	21.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	23.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	25.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	27.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	29.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	31.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	33.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	35.0	9.2	6.9	10.2	7.4	10.9	7.8	11.2	7.8	11.5	7.8	12.2	7.7	12.8	7.5
	37.0	8.9	6.7	9.8	7.1	10.5	7.6	10.8	7.6	11.2	7.5	11.8	7.5	12.4	7.3
	39.0	8.7	6.5	9.6	6.9	10.2	7.4	10.5	7.3	10.9	7.3	11.5	7.3	12.0	7.1

Gainable haute pression statique (MMD-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimen-sions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
048	10.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	12.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	14.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	16.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	18.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	20.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	21.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	23.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	25.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	27.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	29.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	31.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	33.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	35.0	11.5	8.4	12.7	9.0	13.6	9.5	14.0	9.5	14.4	9.5	15.3	9.4	16.0	9.2
	37.0	11.1	8.2	12.3	8.7	13.1	9.2	13.6	9.2	14.0	9.2	14.8	9.1	15.4	8.9
	39.0	10.8	7.9	12.0	8.4	12.8	9.0	13.2	8.9	13.6	8.9	14.4	8.9	15.0	8.7
072	10.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	12.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	14.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	16.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	18.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	20.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	21.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	23.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	25.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	27.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	29.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	31.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	33.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	35.0	18.4	13.2	20.3	14.1	21.7	14.9	22.4	14.9	23.1	14.9	24.4	14.8	25.5	14.4
	37.0	17.8	12.8	19.7	13.6	21.0	14.5	21.7	14.4	22.3	14.4	23.6	14.3	24.7	14.0
	39.0	17.3	12.4	19.1	13.2	20.4	14.1	21.1	14.0	21.7	14.0	23.0	13.9	24.0	13.6
096	10.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	12.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	14.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	16.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	18.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	20.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	21.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	23.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	25.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	27.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	29.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	31.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	33.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	35.0	23.0	16.2	25.4	17.3	27.2	18.4	28.0	18.3	28.8	18.3	30.5	18.1	31.9	17.7
	37.0	22.3	15.7	24.6	16.7	26.3	17.8	18.3	17.7	27.9	17.7	29.5	17.6	30.9	17.1
	39.0	21.6	15.3	23.9	16.3	25.6	17.3	26.3	17.2	27.1	17.2	28.7	17.1	30.0	16.7

Plafonnier (MMC-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
015	10.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	12.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	14.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	16.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	18.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	20.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	21.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	23.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	25.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	27.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	29.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	31.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	33.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	35.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	37.0	3.6	2.7	4.0	2.9	4.2	3.1	4.4	3.1	4.5	3.1	4.7	3.1	5.0	3.0
	39.0	3.5	2.7	3.8	2.8	4.1	3.0	4.2	3.0	4.4	3.0	4.6	3.0	4.8	2.9
018	10.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	12.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	14.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	16.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	18.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	20.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	21.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	23.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	25.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	27.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	29.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	31.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	33.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	35.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	37.0	4.5	3.3	4.9	3.6	5.3	3.8	5.4	3.8	5.6	3.8	5.9	3.7	6.2	3.7
	39.0	4.3	3.3	4.8	3.5	5.1	3.7	5.3	3.7	5.4	3.7	5.7	3.6	6.0	3.6
024	10.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	12.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	14.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	16.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	18.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	20.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	21.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	23.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	25.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	27.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	29.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	31.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	33.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	35.0	5.8	4.5	6.4	4.8	6.9	5.1	7.1	5.1	7.3	5.1	7.7	5.1	8.1	4.9
	37.0	5.6	4.4	6.2	4.7	6.7	5.0	6.9	4.9	7.1	4.9	7.5	4.9	7.8	4.8
	39.0	5.5	4.3	6.1	4.5	6.5	4.8	6.7	4.8	6.9	4.8	7.3	4.8	7.6	4.6
027	10.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	12.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	14.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	16.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	18.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	20.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	21.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	23.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	25.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	27.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	29.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	31.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	33.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	35.0	6.6	5.0	7.3	5.3	7.8	5.6	8.0	5.6	8.2	5.6	8.7	5.5	9.1	5.4
	37.0	6.4	4.8	7.0	5.1	7.5	5.4	7.7	5.4	8.0	5.4	8.4	5.4	8.8	5.2
	39.0	6.2	4.7	6.8	5.0	7.3	5.3	7.5	5.3	7.8	5.3	8.2	5.2	8.6	5.1

Plafonnier (MMC-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
036	10.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	12.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	14.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	16.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	18.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	20.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	21.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	23.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	25.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	27.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	29.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	31.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	33.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	35.0	9.2	6.7	10.2	7.2	10.9	7.6	11.2	7.6	11.5	7.6	12.2	7.5	12.8	7.4
	37.0	8.9	6.5	9.8	6.9	10.5	7.4	10.8	7.4	11.2	7.4	11.8	7.3	12.4	7.1
	39.0	8.7	6.3	9.6	6.8	10.2	7.2	10.5	7.2	10.9	7.2	11.5	7.1	12.0	6.9
048	10.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	12.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	14.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	16.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	18.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	20.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	21.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	23.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	25.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	27.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	29.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	31.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	33.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	35.0	11.5	8.7	12.7	9.3	13.6	9.8	14.0	9.8	14.4	9.8	15.3	9.7	16.0	9.5
	37.0	11.1	8.4	12.3	9.0	13.1	9.5	13.6	9.5	14.0	9.5	14.8	9.4	15.4	9.2
	39.0	10.8	8.2	12.0	8.7	12.8	9.2	13.2	9.2	13.6	9.2	14.4	9.1	15.0	8.9

Mural (MMK-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	12.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	14.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	16.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	18.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	20.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	21.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	23.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	25.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	27.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	29.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	31.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	33.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	35.0	1.8	1.5	2.0	1.6	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7	2.5	1.6
	37.0	1.7	1.5	1.9	1.6	2.1	1.7	2.1	1.6	2.2	1.6	2.3	1.6	2.4	1.6
	39.0	1.7	1.4	1.9	1.5	2.0	1.6	2.1	1.6	2.1	1.6	2.3	1.6	2.4	1.5
009	10.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	12.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	14.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	16.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	18.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	20.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	21.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	23.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	25.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	27.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	29.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	31.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	33.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	35.0	2.3	1.8	2.5	1.9	2.7	2.0	2.8	2.0	2.9	2.0	3.1	2.0	3.2	1.9
	37.0	2.2	1.7	2.5	1.8	2.6	1.9	2.7	1.9	2.8	1.9	3.0	1.9	3.1	1.9
	39.0	2.2	1.7	2.4	1.8	2.6	1.9	2.6	1.9	2.7	1.9	2.9	1.9	3.0	1.8
012	10.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	12.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	14.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	16.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	18.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	20.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	21.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	23.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	25.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	27.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	29.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	31.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	33.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	35.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	37.0	2.9	2.1	3.2	2.3	3.4	2.4	3.5	2.4	3.6	2.4	3.8	2.4	4.0	2.3
	39.0	2.8	2.1	3.1	2.2	3.3	2.4	3.4	2.4	3.5	2.4	3.7	2.3	3.9	2.3
015	10.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	12.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	14.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	16.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	18.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	20.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	21.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	23.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	25.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	27.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	29.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	31.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	33.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	35.0	3.7	2.6	4.1	2.7	4.4	2.9	4.5	2.9	4.6	2.9	4.9	2.9	5.1	2.8
	37.0	3.6	2.5	4.0	2.6	4.2	2.8	4.4	2.8	4.5	2.8	4.7	2.8	5.0	2.7
	39.0	3.5	2.4	3.8	2.6	4.1	2.7	4.2	2.7	4.4	2.7	4.6	2.7	4.8	2.6

Mural (MMK-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
018	10.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	12.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	14.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	16.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	18.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	20.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	21.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	23.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	25.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	27.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	29.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	31.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	33.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	35.0	4.6	3.2	5.1	3.4	5.4	3.6	5.6	3.6	5.8	3.6	6.1	3.6	6.4	3.5
	37.0	4.5	3.1	4.9	3.3	5.3	3.5	5.4	3.5	5.6	3.5	5.9	3.5	6.2	3.4
	39.0	4.3	3.0	4.8	3.2	5.1	3.4	5.3	3.4	5.4	3.4	5.7	3.4	6.0	3.3
024	10.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	12.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	14.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	16.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	18.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	20.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	21.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	23.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	25.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	27.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	29.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	31.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	33.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	35.0	5.8	4.2	6.4	4.4	6.9	4.7	7.1	4.7	7.3	4.7	7.7	4.7	8.1	4.5
	37.0	5.6	4.0	6.2	4.3	6.7	4.6	6.9	4.5	7.1	4.5	7.5	4.5	7.8	4.4
	39.0	5.5	3.9	6.1	4.2	6.5	4.4	6.7	4.4	6.9	4.4	7.3	4.4	7.6	4.3

Console carrossée (MML-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	12.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	14.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	16.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	18.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	20.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	21.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	23.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	25.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	27.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	29.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	31.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	33.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	35.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	37.0	1.7	1.2	1.9	1.3	2.1	1.4	2.1	1.4	2.2	1.4	2.3	1.3	2.4	1.3
	39.0	1.7	1.2	1.9	1.2	2.0	1.3	2.1	1.3	2.1	1.3	2.3	1.3	2.4	1.3
009	10.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	12.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	14.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	16.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	18.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	20.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	21.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	23.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	25.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	27.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	29.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	31.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	33.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	35.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	37.0	2.2	1.4	2.5	1.5	2.6	1.6	2.7	1.5	2.8	1.5	3.0	1.5	3.1	1.5
	39.0	2.2	1.3	2.4	1.4	2.6	1.5	2.6	1.5	2.7	1.5	2.9	1.5	3.0	1.5
012	10.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	12.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	14.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	16.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	18.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	20.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	21.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	23.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	25.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	27.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	29.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	31.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	33.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	35.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	37.0	2.9	1.9	3.2	2.0	3.4	2.1	3.5	2.1	3.6	2.1	3.8	2.1	4.0	2.1
	39.0	2.8	1.8	3.1	2.0	3.3	2.1	3.4	2.1	3.5	2.1	3.7	2.1	3.9	2.0
015	10.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	12.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	14.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	16.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	18.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	20.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	21.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	23.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	25.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	27.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	29.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	31.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	33.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	35.0	3.6	2.4	4.0	2.6	4.2	2.7	4.5	2.8	4.5	2.7	4.7	2.7	5.0	2.6
	37.0	3.5	2.3	3.8	2.5	4.1	2.6	4.4	2.7	4.3	2.6	4.6	2.6	4.8	2.6
	39.0	3.4	2.3	3.7	2.4	4.0	2.6	4.2	2.6	4.2	2.6	4.5	2.5	4.7	2.5

Console carrossée (MML-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
018	10.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	12.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	14.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	16.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	18.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	20.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	21.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	23.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	25.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	27.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	29.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	31.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	33.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	35.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	37.0	4.5	3.0	4.9	3.2	5.3	3.4	5.4	3.4	5.6	3.4	5.9	3.4	6.2	3.3
	39.0	4.3	2.9	4.8	3.1	5.1	3.3	5.3	3.3	5.4	3.3	5.7	3.3	6.0	3.2
024	10.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	12.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	14.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	16.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	18.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	20.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	21.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	23.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	25.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	27.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	29.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	31.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	33.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	35.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	37.0	5.6	3.9	6.2	4.1	6.7	4.4	6.9	4.4	7.1	4.4	7.5	4.3	7.8	4.2
	39.0	5.5	3.8	6.1	4.0	6.5	4.2	6.7	4.2	6.9	4.2	7.3	4.2	7.6	4.1

Console non-carrossée (MML-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimensions de l'unité	Température de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	12.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	14.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	16.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	18.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	20.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	21.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	23.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	25.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	27.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	29.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	31.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	33.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	35.0	1.8	1.2	2.0	1.3	2.1	1.4	2.2	1.4	2.3	1.4	2.4	1.4	2.5	1.4
	37.0	1.7	1.2	1.9	1.3	2.1	1.4	2.1	1.4	2.2	1.4	2.3	1.3	2.4	1.3
	39.0	1.7	1.2	1.9	1.2	2.0	1.3	2.1	1.3	2.1	1.3	2.3	1.3	2.4	1.3
009	10.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	12.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	14.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	16.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	18.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	20.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	21.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	23.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	25.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	27.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	29.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	31.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	33.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	35.0	2.3	1.4	2.5	1.5	2.7	1.6	2.8	1.6	2.9	1.6	3.1	1.6	3.2	1.5
	37.0	2.2	1.4	2.5	1.5	2.6	1.6	2.7	1.5	2.8	1.5	3.0	1.5	3.1	1.5
	39.0	2.2	1.3	2.4	1.4	2.6	1.5	2.6	1.5	2.7	1.5	2.9	1.5	3.0	1.5
012	10.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	12.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	14.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	16.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	18.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	20.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	21.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	23.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	25.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	27.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	29.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	31.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	33.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	35.0	3.0	2.0	3.3	2.1	3.5	2.2	3.6	2.2	3.7	2.2	3.9	2.2	4.1	2.1
	37.0	2.9	1.9	3.2	2.0	3.4	2.1	3.5	2.1	3.6	2.1	3.8	2.1	4.0	2.1
	39.0	2.8	1.8	3.1	2.0	3.3	2.1	3.4	2.1	3.5	2.1	3.7	2.1	3.9	2.0
015	10.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	12.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	14.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	16.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	18.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	20.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	21.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	23.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	25.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	27.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	29.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	31.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	33.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	35.0	3.7	2.5	4.1	2.7	4.4	2.8	4.5	2.8	4.6	2.8	4.9	2.8	5.1	2.7
	37.0	3.6	2.4	4.0	2.6	4.2	2.7	4.4	2.7	4.5	2.7	4.7	2.7	5.0	2.6
	39.0	3.5	2.3	3.8	2.5	4.1	2.7	4.2	2.6	4.4	2.6	4.6	2.6	4.8	2.6

Console non-carrossée (MML-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimen-sions de l'unité	Temp. de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
018	10.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	12.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	14.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	16.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	18.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	20.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	21.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	23.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	25.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	27.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	29.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	31.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	33.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	35.0	4.6	3.1	5.1	3.3	5.4	3.5	5.6	3.5	5.8	3.5	6.1	3.5	6.4	3.4
	37.0	4.5	3.0	4.9	3.2	5.3	3.4	5.4	3.4	5.6	3.4	5.9	3.4	6.2	3.3
	39.0	4.3	2.9	4.8	3.1	5.1	3.3	5.3	3.3	5.4	3.3	5.7	3.3	6.0	3.2
024	10.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	12.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	14.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	16.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	18.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	20.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	21.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	23.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	25.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	27.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	29.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	31.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	33.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	35.0	5.8	4.0	6.4	4.2	6.9	4.5	7.1	4.5	7.3	4.5	7.7	4.5	8.1	4.4
	37.0	5.6	3.9	6.2	4.1	6.7	4.4	6.9	4.4	7.1	4.4	7.5	4.3	7.8	4.2
	39.0	5.5	3.8	6.1	4.0	6.5	4.2	6.7	4.2	6.9	4.2	7.3	4.2	7.6	4.1

Armoire (MMF-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimen-sions de l'unité	Temp. de l'air extérieur 'CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
015	10.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	12.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	14.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	16.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	18.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	20.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	21.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	23.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	25.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	27.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	29.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	31.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	33.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	35.0	3.7	3.0	4.1	3.2	4.4	3.4	4.5	3.4	4.6	3.4	4.9	3.4	5.1	3.3
	37.0	3.6	2.9	4.0	3.1	4.2	3.3	4.4	3.3	4.5	3.3	4.7	3.3	5.0	3.2
	39.0	3.5	2.8	3.8	3.0	4.1	3.2	4.2	3.2	4.4	3.2	4.6	3.2	4.8	3.1
018	10.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	12.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	14.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	16.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	18.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	20.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	21.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	23.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	25.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	27.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	29.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	31.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	33.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	35.0	4.6	3.6	5.1	3.9	5.4	4.1	5.6	4.1	5.8	4.1	6.1	4.1	6.4	4.0
	37.0	4.5	3.5	4.9	3.7	5.3	4.0	5.4	4.0	5.6	4.0	5.9	3.9	6.2	3.8
	39.0	4.3	3.4	4.8	3.6	5.1	3.9	5.3	3.9	5.4	3.9	5.7	3.8	6.0	3.7
024	10.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	12.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	14.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	16.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	18.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	20.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	21.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	23.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	25.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	27.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	29.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	31.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	33.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	35.0	5.8	4.7	6.4	5.0	6.9	5.3	7.1	5.3	7.3	5.3	7.7	5.3	8.1	5.1
	37.0	5.6	4.5	6.2	4.8	6.7	5.1	6.9	5.1	7.1	5.1	7.5	5.1	7.8	5.0
	39.0	5.5	4.4	6.1	4.7	6.5	5.0	6.7	5.0	6.9	5.0	7.3	4.9	7.6	4.8
027	10.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	12.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	14.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	16.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	18.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	20.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	21.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	23.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	25.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	27.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	29.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	31.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	33.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	35.0	6.6	5.2	7.3	5.6	7.8	5.9	8.0	5.9	8.2	5.9	8.7	5.8	9.1	5.7
	37.0	6.4	5.1	7.0	5.4	7.5	5.7	7.7	5.7	8.0	5.7	8.4	5.7	8.8	5.5
	39.0	6.2	4.9	6.8	5.2	7.3	5.6	7.5	5.6	7.8	5.6	8.2	5.5	8.6	5.4

Armoire (MMF-AP****H)
TC : Puissance totale kW] SHC : Puissance sensible [kW]

Dimen-sions de l'unité	Temp. de l'air extérieur °CDB	Temp. de l'air intérieur
		14.0°CWB		16.0°CWB		18.0°CWB		19.0°CWB		20.0°CWB		22.0°CWB		24.0°CWB
		20°CDB		23°CDB		26°CDB		27°CDB		28°CDB		30°CDB		32°CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
036	10.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	12.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	14.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	16.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	18.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	20.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	21.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	23.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	25.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	27.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	29.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	31.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	33.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	35.0	9.2	7.1	10.2	7.6	10.9	8.0	11.2	8.0	11.5	8.0	12.2	7.9	12.8	7.7
	37.0	8.9	6.9	9.8	7.3	10.5	7.8	10.8	7.7	11.2	7.7	11.8	7.7	12.4	7.5
	39.0	8.7	6.7	9.6	7.1	10.2	7.6	10.5	7.5	10.9	7.5	11.5	7.5	12.0	7.3
048	10.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	12.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	14.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	16.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	18.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	20.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	21.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	23.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	25.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	27.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	29.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	31.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	33.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	35.0	11.5	8.8	12.7	9.3	13.6	9.9	14.0	9.9	14.4	9.9	15.3	9.8	16.0	9.6
	37.0	11.1	8.5	12.3	9.0	13.1	9.6	13.6	9.6	14.0	9.6	14.8	9.5	15.4	9.3
	39.0	10.8	8.3	12.0	8.8	12.8	9.3	13.2	9.3	13.6	9.3	14.4	9.2	15.0	9.0
056	10.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	12.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	14.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	16.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	18.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	20.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	21.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	23.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	25.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	27.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	29.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	31.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	33.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	35.0	13.1	10.1	14.5	10.8	15.5	11.4	16.0	11.4	16.5	11.4	17.4	11.3	18.2	11.0
	37.0	12.7	9.8	14.1	10.4	15.0	11.1	15.5	11.0	16.0	11.0	16.9	10.9	17.7	10.7
	39.0	12.4	9.5	13.7	10.1	14.6	10.8	15.1	10.7	15.5	10.7	16.4	10.6	17.2	10.4

9

Performance à charge partielle

Performance à charge partielle

MMY-MAP0501 ^* (système 5 CV, 14 kW)

Mode froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	13.0	3.86	3.16	2.54	2.02	1.59	1.24	1.03	0.88
35°C	14.0	3.65	2.98	2.40	1.90	1.49	1.16	0.96	0.82
30°C	14.0	3.02	2.48	2.00	1.60	1.27	1.00	0.84	0.73
25°C	14.0	2.71	2.22	1.80	1.45	1.15	0.92	0.78	0.68
20°C	14.0	2.52	2.07	1.68	1.35	1.08	0.87	0.74	0.65
15°C	14.0	2.34	1.93	1.57	1.26	1.01	0.82	0.70	0.61

Conditions de température de l'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	16.0	3.35	2.80	2.32	1.90	1.53	1.23	0.99	0.80
11°C	16.0	3.61	3.01	2.48	2.01	1.61	1.28	1.01	0.81
7°C	16.0	3.84	3.19	2.62	2.12	1.69	1.32	1.03	0.81
1°C	14.9	3.90	3.24	2.65	2.14	1.69	1.32	1.02	0.80
-5°C	12.8	3.63	3.02	2.47	1.99	1.58	1.24	0.96	0.75
-10°C	10.9	3.26	2.72	2.23	1.81	1.44	1.14	0.89	0.71

Conditions de température de l'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-MAP0601 ^* (système 6 CV, 16 kW)

Mode froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	14.9	4.91	4.01	3.23	2.57	2.02	1.58	1.26	1.05
35°C	16.0	4.64	3.79	3.05	2.42	1.90	1.48	1.17	0.97
30°C	16.0	3.84	3.15	2.55	2.03	1.61	1.28	1.03	0.87
25°C	16.0	3.44	2.83	2.29	1.84	1.46	1.17	0.95	0.82
20°C	16.0	3.20	2.63	2.14	1.72	1.37	1.10	0.90	0.78
15°C	16.0	2.97	2.45	1.99	1.61	1.29	1.04	0.86	0.74

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	18.0	3.97	3.33	2.76	2.25	1.82	1.46	1.17	0.96
11°C	18.0	4.28	3.57	2.94	2.39	1.92	1.52	1.20	0.96
7°C	18.0	4.56	3.79	3.11	2.52	2.00	1.57	1.23	0.97
1°C	16.7	4.64	3.85	3.15	2.54	2.01	1.57	1.22	0.95
-5°C	14.4	4.31	3.58	2.93	2.37	1.88	1.47	1.14	0.89
-10°C	12.2	3.87	3.23	2.65	2.15	1.71	1.35	1.06	0.84

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-MAP0801 ^* (système 8 CV, 22,4 kW)

Mode Froid

Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	20.8	6.00	4.91	3.95	3.14	2.47	1.93	1.54	1.28
35°C	22.4	5.67	4.63	3.73	2.96	2.32	1.81	1.43	1.19
30°C	22.4	4.69	3.85	3.11	2.49	1.97	1.56	1.26	1.07
25°C	22.4	4.20	3.45	2.80	2.25	1.79	1.43	1.16	1.00
20°C	22.4	3.91	3.21	2.61	2.10	1.68	1.35	1.10	0.95
15°C	22.4	3.63	2.99	2.44	1.96	1.57	1.27	1.05	0.91

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	25.0	5.12	4.29	3.55	2.91	2.35	1.89	1.51	1.23
11°C	25.0	5.52	4.61	3.79	3.08	2.47	1.96	1.55	1.24
7°C	25.0	5.88	4.89	4.01	3.24	2.58	2.03	1.58	1.25
1°C	23.3	5.98	4.97	4.06	3.27	2.59	2.02	1.57	1.22
-5°C	20.0	5.55	4.62	3.78	3.05	2.42	1.90	1.47	1.15
-10°C	17.0	5.00	4.16	3.42	2.77	2.21	1.74	1.37	1.08

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-MAP1001 ^* (système 10 CV, 28 kW)

Mode Froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	26.0	8.13	6.65	5.35	4.25	3.34	2.62	2.08	1.73
35°C	28.0	7.68	6.27	5.05	4.00	3.14	2.45	1.94	1.61
30°C	28.0	6.36	5.21	4.22	3.37	2.67	2.11	1.71	1.45
25°C	28.0	5.69	4.68	3.79	3.04	2.42	1.93	1.58	1.35
20°C	28.0	5.29	4.35	3.54	2.84	2.27	1.82	1.50	1.29
15°C	28.0	4.92	4.05	3.30	2.66	2.13	1.72	1.42	1.23

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	31.5	6.94	5.82	4.82	3.94	3.18	2.56	2.05	1.67
11°C	31.5	7.49	6.25	5.14	4.18	3.35	2.65	2.10	1.68
7°C	31.5	7.97	6.63	5.44	4.40	3.50	2.75	2.15	1.69
1°C	29.3	8.10	6.73	5.51	4.44	3.52	2.74	2.12	1.66
-5°C	25.2	7.53	6.26	5.13	4.13	3.28	2.57	2.00	1.56
-10°C	21.4	6.77	5.64	4.63	3.75	2.99	2.36	1.85	1.47

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-MAP1201 ^* (système 12 CV, 33,5 kW)

Mode Froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	31.2	12.61	9.39	7.47	5.82	4.44	3.32	2.48	1.92
35°C	33.5	11.92	8.87	7.05	5.49	4.18	3.12	2.33	1.79
30°C	33.5	9.87	7.33	5.85	4.57	3.51	2.65	2.01	1.58
25°C	33.5	8.84	6.56	5.24	4.11	3.17	2.41	1.85	1.47
20°C	33.5	8.22	6.10	4.88	3.83	2.96	2.26	1.74	1.40
15°C	33.5	7.64	5.66	4.54	3.57	2.76	2.12	1.64	1.33

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	37.5	8.88	7.53	6.26	5.14	4.06	3.15	2.42	1.87
11°C	37.5	9.57	8.12	6.73	5.50	4.31	3.31	2.51	1.90
7°C	37.5	10.19	8.66	7.16	5.82	4.54	3.46	2.59	1.93
1°C	34.9	10.36	8.81	7.27	5.90	4.58	3.48	2.58	1.91
-5°C	30.0	9.63	8.18	6.76	5.49	4.27	3.25	2.42	1.79
-10°C	25.5	8.66	7.35	6.08	4.96	3.87	2.96	2.23	1.67

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP1601 ^* (système 16 CV, 45kW)

Mode Froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	41.9	12.91	10.01	8.11	6.48	5.13	4.06	3.27	2.76
35°C	45.0	12.20	9.46	7.66	6.11	4.83	3.82	3.07	2.58
30°C	45.0	10.10	7.90	6.43	5.17	4.14	3.32	2.72	2.34
25°C	45.0	9.04	7.11	5.80	4.69	3.78	3.05	2.53	2.20
20°C	45.0	8.41	6.63	5.42	4.40	3.55	2.89	2.41	2.10
15°C	45.0	7.82	6.19	5.07	4.13	3.35	2.73	2.29	2.02

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	50.0	10.70	8.80	7.33	6.03	4.92	3.99	3.25	2.69
11°C	50.0	11.53	9.44	7.81	6.38	5.16	4.14	3.31	2.69
7°C	50.0	12.28	10.00	8.25	6.71	5.38	4.28	3.39	2.71
1°C	46.5	12.49	10.15	8.35	6.77	5.41	4.27	3.36	2.66
-5°C	40.0	11.60	9.45	7.78	6.32	5.06	4.01	3.17	2.53
-10°C	34.0	10.43	8.54	7.06	5.76	4.64	3.70	2.95	2.39

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP2001 ^* (système 20 CV, 56 kW)

Mode Froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	52.1	17.11	13.49	10.91	8.70	6.88	5.43	4.36	3.67
35°C	56.0	16.17	12.75	10.30	8.21	6.48	5.10	4.09	3.43
30°C	56.0	13.38	10.62	8.63	6.93	5.53	4.42	3.61	3.09
25°C	56.0	11.99	9.56	7.79	6.28	5.04	4.07	3.35	2.90
20°C	56.0	10.82	8.66	7.08	5.74	4.63	3.76	3.13	2.73
15°C	56.0	10.06	8.08	6.62	5.37	4.35	3.55	2.97	2.61

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	63.0	14.34	11.86	9.85	8.10	6.59	5.33	4.32	3.56
11°C	63.0	15.46	12.71	10.51	8.57	6.91	5.53	4.41	3.57
7°C	63.0	16.46	13.48	11.10	9.01	7.22	5.72	4.51	3.60
1°C	58.6	16.74	13.68	11.24	9.09	7.25	5.71	4.47	3.53
-5°C	50.4	15.55	12.74	10.47	8.49	6.79	5.36	4.21	3.35
-10°C	42.8	13.98	11.50	9.49	7.72	6.21	4.94	3.93	3.16

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP2601 ^* (système 26 CV, 73 kW)

Mode Froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	67.9	21.47	16.76	13.56	10.83	8.57	6.78	5.45	4.60
35°C	73.0	20.29	15.84	12.81	10.22	8.07	6.37	5.11	4.29
30°C	73.0	16.79	13.21	10.74	8.64	6.90	5.53	4.52	3.88
25°C	73.0	15.04	11.88	9.70	7.83	6.30	5.09	4.20	3.65
20°C	73.0	13.98	11.08	9.06	7.34	5.93	4.81	4.00	3.49
15°C	73.0	13.00	10.34	8.47	6.88	5.58	4.55	3.81	3.34

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	81.5	17.87	14.73	12.25	10.08	8.21	6.66	5.41	4.47
11°C	81.5	19.26	15.79	13.06	10.67	8.62	6.90	5.52	4.48
7°C	81.5	20.51	16.75	13.80	11.21	8.99	7.14	5.64	4.52
1°C	75.8	20.86	16.99	13.97	11.31	9.03	7.12	5.59	4.43
-5°C	65.2	19.37	15.82	13.02	10.57	8.46	6.69	5.27	4.20
-10°C	55.4	17.42	14.29	11.80	9.62	7.74	6.18	4.92	3.96

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP3001 ^* (système 30 CV, 84 kW)

Mode Froid

		Consommation électrique du compresseur + ventilateur de l'unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	78.1	25.67	20.24	16.36	13.06	10.32	8.15	6.54	5.50
35°C	84.0	24.26	19.12	15.45	12.31	9.72	7.65	6.13	5.14
30°C	84.0	20.08	15.94	12.95	10.40	8.30	6.64	5.42	4.64
25°C	84.0	17.98	14.33	11.68	9.43	7.57	6.10	5.03	4.35
20°C	84.0	16.72	13.36	10.91	8.83	7.12	5.77	4.79	4.17
15°C	84.0	15.55	12.46	10.20	8.27	6.69	5.45	4.55	3.99

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	95.0	21.63	17.78	14.78	12.14	9.88	8.00	6.48	5.34
11°C	95.0	23.31	19.07	15.76	12.86	10.37	8.29	6.62	5.36
7°C	95.0	24.82	20.22	16.65	13.52	10.83	8.58	6.77	5.40
1°C	88.4	25.24	20.52	16.85	13.64	10.88	8.56	6.70	5.30
-5°C	76.0	23.45	19.10	15.71	12.73	10.18	8.04	6.32	5.02
-10°C	64.6	21.09	17.25	14.23	11.59	9.31	7.41	5.89	4.73

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP3411 ^* (système 34 CV, 96 kW)

Mode Froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%,	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	89.3	35.00	25.73	20.59	16.18	12.51	9.56	7.35	5.87
35°C	96.0	33.08	24.32	19.45	15.28	11.79	9.00	6.90	5.48
30°C	96.0	27.38	20.18	16.21	12.81	9.98	7.72	6.03	4.91
25°C	96.0	24.52	18.10	14.58	11.56	9.06	7.06	5.57	4.59
20°C	96.0	22.80	16.85	13.59	10.80	8.49	6.65	5.28	4.38
15°C	96.0	21.20	15.68	12.67	10.10	7.96	6.26	5.00	4.18

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	108.0	25.74	21.20	17.66	14.54	11.63	9.19	7.23	5.75
11°C	108.0	27.74	22.82	18.94	15.50	12.29	9.61	7.44	5.81
7°C	108.0	29.54	24.28	20.08	16.37	12.90	10.00	7.66	5.89
1°C	100.4	30.04	24.68	20.38	16.56	13.01	10.03	7.62	5.80
-5°C	86.4	27.90	22.95	18.97	15.44	12.15	9.39	7.17	5.48
-10°C	73.4	25.10	20.68	17.13	13.99	11.07	8.61	6.64	5.14

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP4001 ^* (système 40 CV, 112 kW)

Mode Froid

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	104.2	34.22	26.98	21.82	17.41	13.76	10.86	8.72	7.34
35°C	112.0	32.34	25.49	20.60	16.42	12.95	10.20	8.17	6.85
30°C	112.0	26.77	21.25	17.26	13.87	11.06	8.85	7.22	6.19
25°C	112.0	23.97	19.11	15.58	12.57	10.09	8.13	6.71	5.81
20°C	112.0	22.29	17.82	14.55	11.78	9.49	7.69	6.38	5.56
15°C	112.0	20.72	16.61	13.60	11.03	8.92	7.27	6.07	5.32

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l’unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	126.5	28.80	23.71	19.70	16.19	13.18	10.66	8.64	7.12
11°C	126.5	31.04	25.42	21.01	17.15	13.83	11.05	8.83	7.15
7°C	126.5	33.05	26.96	22.20	18.02	14.44	11.44	9.03	7.20
1°C	117.6	33.61	27.36	22.47	18.19	14.50	11.42	8.94	7.06
-5°C	101.2	31.22	25.47	20.95	16.98	13.57	10.72	8.43	6.69
-10°C	86.0	28.08	23.00	18.98	15.45	12.42	9.89	7.85	6.31

Conditions de température d'air intérieur : bulbe sec 20,0°C

Performance à charge partielle

MMY-AP4801 ^* (système 48 CV, 135 kW)

Mode Froid

Consommation électrique du compresseur + ventilateur de l'unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance frigorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
40°C	125.6	52.55	37.96	30.27	23.67	18.14	13.70	10.34	8.06
35°C	135.0	49.67	35.89	28.61	22.35	17.11	12.90	9.71	7.54
30°C	135.0	41.11	29.74	23.79	18.69	14.43	11.02	8.45	6.72
25°C	135.0	36.82	26.65	21.37	16.84	13.07	10.05	7.78	6.27
20°C	135.0	34.23	24.79	19.90	15.72	12.24	9.45	7.37	5.98
15°C	135.0	31.83	23.06	18.54	14.68	11.46	8.89	6.97	5.70

Conditions de température d'air intérieur : bulbe sec 27,0°C/bulbe humide 19,0°C

Mode Chaud

		Consommation électrique du compresseur + ventilateur de l'unité extérieure (kW)
Unité extérieure bulbe sec (°C)	Puissance calorifique à 100% unité extérieure (kW)	Puissance 100%	Puissance 90%	Puissance 80%	Puissance 70%	Puissance 60%	Puissance 50%	Puissance 40%	Puissance 30%
15°C	150.0	36.42	30.54	25.48	20.98	16.66	13.05	10.14	7.93
11°C	150.0	39.26	32.93	27.37	22.42	17.67	13.68	10.47	8.04
7°C	150.0	41.80	35.07	29.06	23.72	18.59	14.28	10.81	8.17
1°C	139.5	42.50	35.68	29.51	24.04	18.76	14.34	10.77	8.06
-5°C	120.0	39.49	33.17	27.46	22.39	17.51	13.42	10.12	7.61
-10°C	102.0	35.51	29.85	24.77	20.26	15.92	12.29	9.36	7.13

Conditions de température d'air intérieur : bulbe sec 20,0°C

10

Directives relatives au câblage

CONCEPTION DU CABLAGE

1. Généralités

(1) Le câblage doit être réalisé conformément aux exigences de la compagnie d'électricité locale.
(2) Pour éviter les bruits, il est recommandé d'utiliser pour le câblage de commande qui relie les unités intérieures, extérieures et celles-ci entre elles, un câble blindé à deux âmes. Cette précaution est recommandée pour éviter les éventuels problèmes de bruit.
(3) Veiller à bien équiper la source d'alimentation des unités intérieures d'un disjoncteur de fuite à la terre.
(4) Brancher individuellement chacune des unités extérieures à une source d'alimentation électrique en veillant à bien utiliser un disjoncteur de fuite à la terre et un sectionneur.
(5) Ne jamais relier l'alimentation secteur 220-240V aux borniers (U1, U2, U3, U4, U5, U6) destinés aux câble de commande (au risque de causer des problèmes.)
(6) Les câbles de commande et les liaisons frigorifiques doivent suivre le même tracé.
(7) Disposer les câbles de sorte que les câbles d'alimentation électriques n'entrent pas en contact avec les parties à haute température des conduites au risque de faire fondre l'isolation des câbles et de provoquer un accident.
(8) Ne pas mettre l'unité intérieure sous tension tant que les liaisons frigorifiques n'ont pas été vidangées.

2. Alimentation électrique des unités extérieures

- Sélectionner le câble d'alimentation électrique et le fusible de chaque unité extérieure en fonction des spécifications

suivantes : Câble à 5 âmes conforme à la norme 60245 IEC 66

- Relier les unités extérieures par l'intermédiaire du bornier (L1, L2, L3, N).

Source d'alimentation

électrique de l'unité

extérieure

triphasée 380 V–415, 50Hz

380 V, 60Hz

TOSHIBA 1.1.2.1.1 TOSHIBA 1.1.2.1.1 TOSHIBA 1.1.2.1.1 TOSHIBA 1.1.2.1.1

3. Conception du câblage électrique

Alimentation triphasée 50Hz 380-415V ou 60Hz 380V Disjoncteur manuel de fuite à la terre Source d'alimentation électrique de l'unité extérieure Source d'alimentation électrique de l'unité intérieure Boîtier de sectionneur Alimentation monophasée 50Hz 220-240V ou 60Hz 220V Interrupteur M/A de disjoncteur de fuite à la terre T8, HT8 Source d'alimentation électrique de l'unité extérieure

Modèle	Source d'alimentation électrique de l'unité extérieure
MMY-AP ••• T8, HT8	Alim.triphasée, 380-415V, 50Hz
MMY-AP ••• HT7	Alim.triphasée, 380V, 60Hz

Puissance des unités et calibres des câbles d'alimentation (référence)

ModèleMMY-			Câble d'alimentation
			Calibre des câbles	Ampérage
MAP0501T8	MAP0501HT8	MAP0501HT7	3.5mm ^2 (A WG #12) Max. 26 m	20 A
MAP0601T8	MAP0601HT8	MAP0601HT7	3.5mm ^2 (A WG #12) Max. 26 m	20 A
MAP0801T8	MAP0801HT8	MAP0801HT7	3.5mm ^2 (A WG #10) Max. 20 m	30 A
MAP1001T8	MAP1001HT8	MAP1001HT7	5.5mm ^2 (A WG #10) Max. 28 m	30 A
MAP1201T8	MAP1201HT8	MAP1201HT7	5.5mm ^2 (A WG #10) Max. 27 m	30 A

4. Alimentation électrique des unités intérieures (indépendante de l'alimentation de l'unité extérieure.)

Modèle\Elément	Câble d'alimentation
	Calibre des câbles			Fusible à fournir sur le lieu d'implantation
Tous modèles d'unités intérieures	2.0m2 (AWG#14)	Max. 20m	3.5m2 (AWG#12)	Max. 50m

REMARQUE :

La longueur des branchements indiqués dans le tableau représente la longueur entre le sectionneur et l'unité extérieure. Lorsque les unités intérieures sont connectées en parallèle pour l'alimentation, on estime une chute de tension de 2% maximum. Si la longueur du branchement dépasse la longueur indiquée dans le tableau, sélectionner un calibre de fil selon les normes de branchement locales.

MISE EN GARDE

(1) Veiller à ce que les tracés des liaisons frigorifiques et des câbles de commande reliant les unités intérieures aux unités intérieures et les unités intérieures aux unités extérieures soient semblables.
(2) Lors de l'installation en parallèle des câbles d'alimentation électrique et des câbles de commande, prévoir des canalisations différentes ou respecter une distance satisfaisante entre les câbles (intensité des câbles d'alimentation électrique : inférieure ou égale à 10A pour 300 m et inférieure ou égale à 50A pour 500 m).

5. Conception du câblage de commande

conception du âblage de commande Source d'alimentation électrique Alimentation monophasée 220-240V 50Hz 220 Hz ~ 60Hz [ Télécommande centralisée ] (en option) TCB-SC642TLE (pour ligne 64) ouvert Terre Câble d'interconnexion et de commande reliant les unités extérieures. Câble d'interconnexion et de commande reliant l'unité extérieure et l'unité intérieure Relier l'extrémité des câbles blindés (à chacun des tronçons de raccordement des unités extérieures) Relier l'extrémité des câbles blindés (à chacun des tronçons de raccordement des unités intérieures) Commande filaire

Caractéristiques techniques, quantité et calibre des câbles d'interconnexion et de la commande filaire

Nom	Qté	Calibre			Caractéristiques techniques
		jusqu'à 500 m	jusqu'à 1000 m	de 1000 à 2000 m
Câble d'interconnexion (câble de commande et câble de commande centralisée entre unités intérieures, entre une unité intérieure et une unité extérieure et entre une unité extérieure et une unité intérieure)	2 âmes	1,25 mm^2		2,0 mm^2	Câbles blindé
Câble de commande filaire	2 âmes	De 0,5 à 2,0 mm^2	—	—	—

(1) Le câble d'interconnexion et le câble de commande filaire se composent d'un fil de communication à 2 âmes sans polarité. Pour éviter la propagation du bruit, utiliser un câble blindé à 2 âmes. Connecter les extrémités des câbles blindés et la terre (masse) aux unités extérieure et intérieure. Pour les câbles blindés branchés entre la télécommande centralisée et l'unité extérieure, effectuez seulement une mise à la terre (masse) à une extrémité du câble de la commande centralisée.

(2) Pour la télécommande, utiliser un câble à 2 âmes non polarisé (bornes A, B) Pour effectuer une commande groupée, utiliser un câble à 2 âmes non polarisé (bornes A, B)

6. Schéma de câblage

1. Tous les câbles de commande sont équipés d'un fil à 2 âmes sans polarité.
2. Pour éviter les bruits, il est recommandé d'utiliser pour le câblage de commande qui relie les unités intérieures, extérieures et celles-ci entre elles, un câble blindé à deux âmes.

Tableau 1 Câbles de commande reliant les unités intérieures et extérieures (L1, L2, L3), Câble de commande centralisée (L4)

Câblage	2-core, non-polarity
Type	Câble blindé
CalibreLongueur	1,25 m^2 : Jusqu'à 100 m2,0 m^2 : Jusqu'à 2000 m (*1)

REMARQUE (*1) : Longueur totale du câble de commande des circuits frigorifiques ( L1 + L2 + L3 + L4 )

Tableau 2 Câbles de commande reliant les unités extérieures (L5)

Câblage	2-core, non-polarity
Type	Câble blindé
CalibreLongueur	De 0,25 m^2 à 2,0 m^2 Jusqu'à 100 m (L5)

Tableau 3 Câbles de commande filaire (L6, L7)

Câblage	2-core
Calibre	De 0,5 m^2 à 2,0 m^2
Longueur	Jusqu'à 500 m (L6 + L7)Jusqu'à 400 m dans le cas d'une commande groupée.Câble de commande jusqu'à 200 m au total entre les unités intérieures (L6)

50Hz

Type	Modèle	Tension nominale (V-Ph-Hz)	Plage de tensions		Moteur de ventilateur		Source d'alimentation électrique
			Mini.	Maxi.	kW	FLA	MCA	MOCP
Cassette 4-voies	MMU-AP 0091 H	230-1-50	198	264	0.060	0.20	0.25	15
	MMU-AP 0121 H	230-1-50	198	264	0.060	0.20	0.25	15
	MMU-AP 0151 H	230-1-50	198	264	0.060	0.22	0.28	15
	MMU-AP 0181 H	230-1-50	198	264	0.060	0.24	0.30	15
	MMU-AP 0241 H	230-1-50	198	264	0.060	0.28	0.35	15
	MMU-AP 0271 H	230-1-50	198	264	0.060	0.28	0.35	15
	MMU-AP 0301 H	230-1-50	198	264	0.060	0.40	0.50	15
	MMU-AP 0361 H	230-1-50	198	264	0.090	0.68	0.85	15
	MMU-AP 0481 H	230-1-50	198	264	0.090	0.93	1.16	15
	MMU-AP 0561 H	230-1-50	198	264	0.090	0.95	1.19	15
Cassette 2-voies	MMU-AP 0071 WH	230-1-50	198	264	0.053	0.36	0.45	15
	MMU-AP 0091 WH	230-1-50	198	264	0.053	0.36	0.45	15
	MMU-AP 0121 WH	230-1-50	198	264	0.053	0.36	0.45	15
	MMU-AP 0151 WH	230-1-50	198	264	0.039	0.37	0.46	15
	MMU-AP 0181 WH	230-1-50	198	264	0.039	0.37	0.46	15
	MMU-AP 0241 WH	230-1-50	198	264	0.053	0.53	0.66	15
	MMU-AP 0271 WH	230-1-50	198	264	0.053	0.53	0.66	15
	MMU-AP 0301 WH	230-1-50	198	264	0.053	0.54	0.68	15
	MMU-AP 0481 WH	220-1-50	198	242	0.092	1.33	1.67	15
Cassette 1-voie	MMU-AP 0071 YH	230-1-50	198	264	0.022	0.28	0.35	15
	MMU-AP 0091 YH	230-1-50	198	264	0.022	0.28	0.35	15
	MMU-AP 0121 YH	230-1-50	198	264	0.022	0.28	0.35	15
	MMU-AP 0151 SH	230-1-50	198	264	0.034	0.55	0.69	15
	MMU-AP 0181 SH	230-1-50	198	264	0.034	0.55	0.69	15
	MMU-AP 0241 SH	230-1-50	198	264	0.034	0.63	0.79	15
Gainable	MMD-AP 0071 BH	230-1-50	198	264	0.120	0.33	0.41	15
	MMD-AP 0091 BH	230-1-50	198	264	0.120	0.33	0.41	15
	MMD-AP 0121 BH	230-1-50	198	264	0.120	0.39	0.49	15
	MMD-AP 0151 BH	230-1-50	198	264	0.120	0.39	0.49	15
	MMD-AP 0181 BH	230-1-50	198	264	0.120	0.50	0.62	15
	MMD-AP 0241 BH	230-1-50	198	264	0.120	0.60	0.75	15
	MMD-AP 0271 BH	230-1-50	198	264	0.120	0.60	0.75	15
	MMD-AP 0301 BH	230-1-50	198	264	0.120	0.70	0.88	15
	MMD-AP 0361 BH	230-1-50	198	264	0.120	0.96	1.20	15
	MMD-AP 0481 BH	230-1-50	198	264	0.120	1.13	1.41	15
	MMD-AP 0561 BH	230-1-50	198	264	0.120	1.13	1.41	15
Gainable haute pression statique	MMD-AP 0181 H	230-1-50	198	264	0.160	0.93	1.16	15
	MMD-AP 0241 H	230-1-50	198	264	0.160	1.55	1.94	15
	MMD-AP 0271 H	230-1-50	198	264	0.160	1.55	1.94	15
	MMD-AP 0361 H	230-1-50	198	264	0.260	1.87	2.34	15
	MMD-AP 0481 H	230-1-50	198	264	0.260	2.12	2.65	15
	MMD-AP 0721 H	230-1-50	198	264	0.370 × 3	6.04	7.55	15
	MMD-AP 0961 H	230-1-50	198	264	0.370 × 3	6.35	7.94	15
Plafonnier	MMC-AP 0151 H	230-1-50	198	264	0.030	0.33	0.41	15
	MMC-AP 0181 H	230-1-50	198	264	0.030	0.37	0.46	15
	MMC-AP 0241 H	230-1-50	198	264	0.040	0.48	0.60	15
	MMC-AP 0271 H	230-1-50	198	264	0.040	0.48	0.60	15
	MMC-AP 0361 H	230-1-50	198	264	0.080	0.90	1.13	15
	MMC-AP 0481 H	230-1-50	198	264	0.080	0.96	1.20	15
Mural	MMK-AP 0071 H	230-1-50	198	264	0.030	0.35	0.44	15
	MMK-AP 0091 H	230-1-50	198	264	0.030	0.35	0.44	15
	MMK-AP 0121 H	230-1-50	198	264	0.030	0.35	0.44	15
	MMK-AP 0151 H	230-1-50	198	264	0.030	0.37	0.46	15
	MMK-AP 0181 H	230-1-50	198	264	0.030	0.37	0.46	15
	MMK-AP 0241 H	230-1-50	198	264	0.030	0.40	0.50	15
Console carrossée	MML-AP 0071 H	230-1-50	198	264	0.045	0.30	0.37	15
	MML-AP 0091 H	230-1-50	198	264	0.045	0.30	0.37	15
	MML-AP 0121 H	230-1-50	198	264	0.045	0.49	0.62	15
	MML-AP 0151 H	230-1-50	198	264	0.045	0.49	0.62	15
	MML-AP 0181 H	230-1-50	198	264	0.070	0.54	0.68	15
	MML-AP 0241 H	230-1-50	198	264	0.070	0.54	0.68	15
Console non-carrossée	MML-AP 0071 BH	230-1-50	198	264	0.019	0.29	0.36	15
	MML-AP 0091 BH	230-1-50	198	264	0.019	0.29	0.36	15
	MML-AP 0121 BH	230-1-50	198	264	0.019	0.29	0.36	15
	MML-AP 0151 BH	230-1-50	198	264	0.070	0.52	0.65	15
	MML-AP 0181 BH	230-1-50	198	264	0.070	0.52	0.65	15
	MML-AP 0241 BH	230-1-50	198	264	0.070	0.53	0.66	15
Armoire	MMF-AP 0151 H	230-1-50	198	264	0.037	0.77	0.96	15
	MMF-AP 0181 H	230-1-50	198	264	0.037	0.77	0.96	15
	MMF-AP 0241 H	230-1-50	198	264	0.063	1.01	1.27	15
	MMF-AP 0271 H	230-1-50	198	264	0.063	1.01	1.27	15
	MMF-AP 0361 H	230-1-50	198	264	0.110	1.48	1.85	15
	MMF-AP 0481 H	230-1-50	198	264	0.160	1.84	2.30	15
	MMF-AP 0561 H	230-1-50	198	264	0.160	1.84	2.30	15

60Hz

Type	Modèle	Tension nominale (V-Ph-Hz)	Plage de tensions		Moteur de ventilateur		Source d'alimentation électrique
			Min	Max	kW	FLA	MCA	MOCP
Cassette 4-voies	MMU-AP 0091 H	220-1-60	198	242	0.060	0.21	0.26	15
	MMU-AP 0121 H	220-1-60	198	242	0.060	0.21	0.26	15
	MMU-AP 0151 H	220-1-60	198	242	0.060	0.23	0.29	15
	MMU-AP 0181 H	220-1-60	198	242	0.060	0.25	0.31	15
	MMU-AP 0241 H	220-1-60	198	242	0.060	0.29	0.37	15
	MMU-AP 0271 H	220-1-60	198	242	0.060	0.29	0.37	15
	MMU-AP 0301 H	220-1-60	198	242	0.060	0.42	0.52	15
	MMU-AP 0361 H	220-1-60	198	242	0.090	0.70	0.88	15
	MMU-AP 0481 H	220-1-60	198	242	0.090	0.98	1.22	15
	MMU-AP 0561 H	220-1-60	198	242	0.090	1.00	1.25	15
Cassette 2-voies	MMU-AP 0071 WH	220-1-60	198	242	0.053	0.38	0.47	15
	MMU-AP 0091 WH	220-1-60	198	242	0.053	0.38	0.47	15
	MMU-AP 0121 WH	220-1-60	198	242	0.053	0.38	0.47	15
	MMU-AP 0151 WH	220-1-60	198	242	0.039	0.44	0.55	15
	MMU-AP 0181 WH	220-1-60	198	242	0.039	0.44	0.55	15
	MMU-AP 0241 WH	220-1-60	198	242	0.053	0.61	0.76	15
	MMU-AP 0271 WH	220-1-60	198	242	0.053	0.61	0.76	15
	MMU-AP 0301 WH	220-1-60	198	242	0.053	0.67	0.84	15
Cassette 1-voie	MMU-AP 0071 YH	220-1-60	198	242	0.022	0.30	0.37	15
	MMU-AP 0091 YH	220-1-60	198	242	0.022	0.30	0.37	15
	MMU-AP 0121 YH	220-1-60	198	242	0.022	0.30	0.37	15
	MMU-AP 0151 SH	220-1-60	198	242	0.034	0.62	0.78	15
	MMU-AP 0181 SH	220-1-60	198	242	0.034	0.62	0.78	15
	MMU-AP 0241 SH	220-1-60	198	242	0.034	0.70	0.88	15
Gainable	MMD-AP 0071 BH	220-1-60	198	242	0.120	0.35	0.43	15
	MMD-AP 0091 BH	220-1-60	198	242	0.120	0.35	0.43	15
	MMD-AP 0121 BH	220-1-60	198	242	0.120	0.41	0.51	15
	MMD-AP 0151 BH	220-1-60	198	242	0.120	0.41	0.51	15
	MMD-AP 0181 BH	220-1-60	198	242	0.120	0.52	0.65	15
	MMD-AP 0241 BH	220-1-60	198	242	0.120	0.63	0.78	15
	MMD-AP 0271 BH	220-1-60	198	242	0.120	0.63	0.78	15
	MMD-AP 0301 BH	220-1-60	198	242	0.120	0.73	0.91	15
	MMD-AP 0361 BH	220-1-60	198	242	0.120	1.00	1.25	15
	MMD-AP 0481 BH	220-1-60	198	242	0.120	1.18	1.48	15
	MMD-AP 0561 BH	220-1-60	198	242	0.120	1.18	1.48	15
Gainable haute pression statique	MMD-AP 0181 H	220-1-60	198	242	0.160	1.06	1.32	15
	MMD-AP 0241 H	220-1-60	198	242	0.160	2.07	2.59	15
	MMD-AP 0271 H	220-1-60	198	242	0.160	2.07	2.59	15
	MMD-AP 0361 H	220-1-60	198	242	0.260	2.38	2.98	15
	MMD-AP 0481 H	220-1-60	198	242	0.260	2.60	3.25	15
	MMD-AP 0721 H	220-1-60	198	242	0.370 × 3	8.17	10.2	15
	MMD-AP 0961 H	220-1-60	198	242	0.370 × 3	8.53	10.7	15
Plafonnier	MMC-AP 0151 H	220-1-60	198	242	0.030	0.35	0.43	15
	MMC-AP 0181 H	220-1-60	198	242	0.030	0.39	0.48	15
	MMC-AP 0241 H	220-1-60	198	242	0.040	0.50	0.63	15
	MMC-AP 0271 H	220-1-60	198	242	0.040	0.50	0.63	15
	MMC-AP 0361 H	220-1-60	198	242	0.080	0.94	1.18	15
	MMC-AP 0481 H	220-1-60	198	242	0.080	1.00	1.25	15
Mural	MMK-AP 0071 H	220-1-60	198	242	0.030	0.37	0.46	15
	MMK-AP 0091 H	220-1-60	198	242	0.030	0.37	0.46	15
	MMK-AP 0121 H	220-1-60	198	242	0.030	0.37	0.46	15
	MMK-AP 0151 H	220-1-60	198	242	0.030	0.39	0.48	15
	MMK-AP 0181 H	220-1-60	198	242	0.030	0.39	0.48	15
	MMK-AP 0241 H	220-1-60	198	242	0.030	0.40	0.50	15
Console carrossée	MML-AP 0071 H	220-1-60	198	242	0.045	0.29	0.36	15
	MML-AP 0091 H	220-1-60	198	242	0.045	0.29	0.36	15
	MML-AP 0121 H	220-1-60	198	242	0.045	0.51	0.63	15
	MML-AP 0151 H	220-1-60	198	242	0.045	0.51	0.63	15
	MML-AP 0181 H	220-1-60	198	242	0.070	0.61	0.76	15
	MML-AP 0241 H	220-1-60	198	242	0.070	0.61	0.76	15
Console non-carrossée	MML-AP 0071 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0091 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0121 BH	220-1-60	198	242	0.019	0.31	0.39	15
	MML-AP 0151 BH	220-1-60	198	242	0.070	0.53	0.66	15
	MML-AP 0181 BH	220-1-60	198	242	0.070	0.53	0.66	15
	MML-AP 0241 BH	220-1-60	198	242	0.070	0.59	0.73	15
Armoire	MMF-AP 0151 H	220-1-60	198	242	0.037	0.77	0.96	15
	MMF-AP 0181 H	220-1-60	198	242	0.037	0.77	0.96	15
	MMF-AP 0241 H	220-1-60	198	242	0.063	1.04	1.29	15
	MMF-AP 0271 H	220-1-60	198	242	0.063	1.04	1.29	15
	MMF-AP 0361 H	220-1-60	198	242	0.110	1.58	1.97	15
	MMF-AP 0481 H	220-1-60	198	242	0.160	2.01	2.52	15
	MMF-AP 0561 H	220-1-60	198	242	0.160	2.01	2.52	15

Unité extérieure simple

50Hz

Pompe à chaleur Modèle MMY-	Mode Froid seul MMY-	Tension nominale (V-Ph-Hz)	Plage de tensions		Compresseur			Moteur de ventilateur		Alimentationélectrique
			Mini.	Maxi.	RLA	LRA		kW	FLA	MCA	MOCP	ICF
MAP0501HT8	MAP0501T8	400-3-50	342	457	4.0 + 4.0			0.60	0.8	16.5	20	—
MAP0601HT8	MAP0601T8	400-3-50	342	457	4.6 + 4.6			0.60	0.8	16.5	20	—
MAP0801HT8	MAP0801T8	400-3-50	342	457	5.2 + 5.2			0.60	1.0	20.0	30	—
MAP1001HT8	MAP1001T8	400-3-50	342	457	6.5 + 6.5			0.60	1.1	22.5	30	—
MAP1201HT8	MAP1201T8	400-3-50	342	457	9.5 + 9.5			0.60	1.1	24.5	30	—

Unités extérieures combinées

Pompe à chaleur Modèle MMY-	Mode Froid seul MMY-	Tension nominale (V-Ph-Hz)	Plage de tensions		Compresseur									Moteur de ventilateur		Sourced'alimentation électrique
					Unité n°1		Unité n°2		Unité n°3		Unité n°4
			Mini.	Maxi.	RLA	LRA	RLA	LRA	RLA	LRA	RLA	LRA	kW	FLA	MCA	MOCP	ICF
AP1401HT8	AP1401T8	400-3-50	342	457	5.2 + 5.2	—	4.6 + 4.6	—	—	—	—	—	0.6x 2	1.0 + 0.8	36.5	40	—
AP1601HT8	AP1601T8	400-3-50	342	457	5.2 + 5.2	—	5.2 + 5.2	—	—	—	—	—	0.6x 2	1.0 + 1.0	40.0	50	—
AP1801HT8	AP1801T8	400-3-50	342	457	6.5 + 6.5	—	5.2 + 5.2	—	—	—	—	—	0.6x 2	1.0 + 1.1	42.5	50	—
AP2001HT8	AP2001T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	—	—	—	—	0.6x 2	1.1 + 1.1	45.0	60	—
AP2201HT8	AP2201T8	400-3-50	342	457	5.2 + 5.2	—	5.2 + 5.2	—	4.6 + 4.6	—	—	—	0.6x 3	1.0 + 1.0 + 0.8	56.5	70	—
AP2211HT8	AP2211T8	400-3-50	342	457	9.5 + 9.5	—	6.5 + 6.5	—	—	—	—	—	0.6x 2	1.1 + 1.1	47.0	60	—
AP2401HT8	AP2401T8	400-3-50	342	457	5.2 + 5.2	—	5.2 + 5.2	—	5.2 + 5.2	—	—	—	0.6x 3	1.0 + 1.0 + 1.0	60.0	70	—
AP2411HT8	AP2411T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	—	—	—	—	0.6x 2	1.1 + 1.1	49.0	60	—
AP2601HT8	AP2601T8	400-3-50	342	457	6.5 + 6.5	—	5.2 + 5.2	—	5.2 + 5.2	—	—	—	0.6x 3	1.1 + 1.1 + 1.0	62.5	70	—
AP2801HT8	AP2801T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	5.2 + 5.2	—	—	—	0.6x 3	1.1 + 1.1 + 1.0	65.0	80	—
AP3001HT8	AP3001T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	6.5 + 6.5	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	67.5	80	—
AP3201HT8	AP3201T8	400-3-50	342	457	5.2 + 5.2	—	5.2 + 5.2	—	5.2 + 5.2	—	5.2 + 5.2	—	0.6x 4	1.0 + 1.0 + 1.0 + 1.0	80.0	90	—
AP3211HT8	AP3211T8	400-3-50	342	457	9.5 + 9.5	—	6.5 + 6.5	—	6.5 + 6.5	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	69.5	80	—
AP3401HT8	AP3401T8	400-3-50	342	457	6.5 + 6.5	—	5.2 + 5.2	—	5.2 + 5.2	—	5.2 + 5.2	—	0.6x 4	1.1 + 1.0 + 1.0 + 1.0	82.5	100	—
AP3411HT8	AP3411T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	6.5 + 6.5	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	71.5	80	—
AP3601HT8	AP3601T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	5.2 + 5.2	—	5.2 + 5.2	—	0.6x 4	1.1 + 1.1 + 1.0 + 1.0	85.0	100	—
AP3611HT8	AP3611T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	9.5 + 9.5	—	—	—	0.6x 3	1.1 + 1.1 + 1.1	73.5	90	—
AP3801HT8	AP3801T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 9.5	—	6.5 + 6.5	—	5.2 + 5.2	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.0	87.5	100	—
AP4001HT8	AP4001T8	400-3-50	342	457	6.5 + 6.5	—	6.5 + 6.5	—	6.5 + 6.5	—	6.5 + 6.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	90.0	100	—
AP4201HT8	AP4201T8	400-3-50	342	457	9.5 + 9.5	—	6.5 + 6.5	—	6.5 + 6.5	—	6.5 + 6.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	92.0	110	—
AP4401HT8	AP4401T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	6.5 + 6.5	—	6.5 + 6.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	94.0	110	—
AP4601HT8	AP4601T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	9.5 + 9.5	—	6.5 + 6.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	96.0	110	—
AP4801HT8	AP4801T8	400-3-50	342	457	9.5 + 9.5	—	9.5 + 9.5	—	9.5 + 9.5	—	9.5 + 9.5	—	0.6x 4	1.1 + 1.1 + 1.1 + 1.1	98.0	110	—

Légende
LRA : Intensité du rotor verrouillé
MOCP : Protection maximum contre les surintensités (A)
ICF : Démarrage instantané de l'intensité de courant maximum kW : Puissance nominale de ventilateur (kW)

La valeur RLA est basée sur les conditions suivantes :

Température intérieure : 27°C BS/19°C BH

Température extérieure : 35°C BS

REMARQUE :

Unité extérieure simple
60Hz

Pompe à chaleur Modèle MMY-	Tension nominale (V-Ph-Hz)	Plage de tensions		Compresseur			Moteur de ventilateur		Sourced'alimentation électrique
		Mini.	Maxi.	RLA	LRA		kW	FLA	MCA	MOCP	ICF
MAP0501HT7	380-3-60	342	418	4.2 + 4.2			0.60	0.8	16.5	20	—
MAP0601HT7	380-3-60	342	418	4.8 + 4.8			0.60	0.8	16.5	20	—
MAP0801HT7	380-3-60	342	418	5.4 + 5.4			0.60	1.0	20.0	30	—
MAP1001HT7	380-3-60	342	418	6.9 + 6.9			0.60	1.1	22.5	30	—
MAP1201HT7	380-3-60	342	418	10.0 + 10.0			0.60	1.1	24.5	30	—

Unités extérieures combinées

Pompe à chaleur Modèle MMY-	Tension nominale (V-Ph-Hz)	Plage de tensions		Compresseur								Moteur de ventilateur		Source d'alimentation électrique
				Unité n°1		Unité n°2		Unité n°3		Unité n°4
		Mini.	Maxi.	RLA	LRA	RLA	LRA	RLA	LRA	RLA	LRA	kW	FLA	MCA	MOCP	ICF
AP1401HT7	380-3-60	342	418	5.4 + 5.4	—	4.8 + 4.8	—	—	—	—	—	0.6 x 2	1.0 + 0.8	36.5	40	—
AP1601HT7	380-3-60	342	418	5.4 + 5.2	—	5.4 + 5.4	—	—	—	—	—	0.6 x 2	1.0 + 1.0	40.0	50	—
AP1801HT7	380-3-60	342	418	6.9 + 6.9	—	5.4 + 5.4	—	—	—	—	—	0.6 x 2	1.0 + 1.1	42.5	50	—
AP2001HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	—	—	—	—	0.6 x 2	1.1 + 1.1	45.0	60	—
AP2201HT7	380-3-60	342	418	5.4 + 5.4	—	5.4 + 5.4	—	4.8 + 4.8	—	—	—	0.6 x 3	1.0 + 1.0 + 0.8	56.5	70	—
AP2211HT7	380-3-60	342	418	10.0 + 10.0	—	6.9 + 6.9	—	—	—	—	—	0.6 x 2	1.1 + 1.1	47.0	60	—
AP2401HT7	380-3-60	342	418	5.4 + 5.4	—	5.4 + 5.4	—	5.4 + 5.4	—	—	—	0.6 x 3	1.0 + 1.0 + 1.0	60.0	70	—
AP2411HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	—	—	—	—	0.6 x 2	1.1 + 1.1	49.0	60	—
AP2601HT7	380-3-60	342	418	6.9 + 6.9	—	5.4 + 5.4	—	5.4 + 5.4	—	—	—	0.6 x 3	1.1 + 1.1 + 1.0	62.5	70	—
AP2801HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	5.4 + 5.4	—	—	—	0.6 x 3	1.1 + 1.1 + 1.0	65.0	80	—
AP3001HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	6.9 + 6.9	—	—	—	0.6 x 3	1.1 + 1.1 + 1.1	67.5	80	—
AP3201HT7	380-3-60	342	418	5.4 + 5.4	—	5.4 + 5.4	—	5.4 + 5.4	—	5.4 + 5.4	—	0.6 x 4	1.0 + 1.0 + 1.0 + 1.0	80.0	90	—
AP3211HT7	380-3-60	342	418	10.0 + 10.0	—	6.9 + 6.9	—	6.9 + 6.9	—	—	—	0.6 x 3	1.1 + 1.1 + 1.1	69.5	80	—
AP3401HT7	380-3-60	342	418	6.9 + 6.9	—	5.4 + 5.4	—	5.4 + 5.4	—	5.4 + 5.4	—	0.6 x 4	1.1 + 1.0 + 1.0 + 1.0	82.5	100	—
AP3411HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	6.9 + 6.9	—	—	—	0.6 x 3	1.1 + 1.1 + 1.1	71.5	80	—
AP3601HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	5.4 + 5.4	—	5.4 + 5.4	—	0.6 x 4	1.1 + 1.1 + 1.0 + 1.0	85.0	100	—
AP3611HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	10.0 + 10.0	—	—	—	0.6 x 3	1.1 + 1.1 + 1.1	73.5	90	—
AP3801HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 9.9	—	6.9 + 6.9	—	5.4 + 5.4	—	0.6 x 4	1.1 + 1.1 + 1.1 + 1.0	87.5	100	—
AP4001HT7	380-3-60	342	418	6.9 + 6.9	—	6.9 + 6.9	—	6.9 + 6.9	—	6.9 + 6.9	—	0.6 x 4	1.1 + 1.1 + 1.1 + 1.1	90.0	100	—
AP4201HT7	380-3-60	342	418	10.0 + 10.0	—	6.9 + 6.9	—	6.9 + 6.9	—	6.9 + 6.9	—	0.6 x 4	1.1 + 1.1 + 1.1 + 1.1	92.0	110	—
AP4401HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	6.9 + 6.9	—	6.9 + 6.9	—	0.6 x 4	1.1 + 1.1 + 1.1 + 1.1	94.0	110	—
AP4601HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	10.0 + 10.0	—	6.9 + 6.9	—	0.6 x 4	1.1 + 1.1 + 1.1 + 1.1	96.0	110	—
AP4801HT7	380-3-60	342	418	10.0 + 10.0	—	10.0 + 10.0	—	10.0 + 10.0	—	10.0 + 10.0	—	06 x 4	1.1 + 1.1 + 1.1 + 1.1	98.0	110	—

Légende
LRA : Intensité du rotor verrouillé
MOCP : Protection maximum contre les surintensités (A) ICF : Démarrage instantané de l'intensité de courant maxi
RLA : Intensité nominale

REMARQUE :

La valeur RLA est basée sur les conditions suivantes : Température intérieure : 27°C RS/19°C BH

Température extérieure : 35°C BS

11

Schéma électriques

1. Unité intérieure

1-1. Cassette 4-voies

Modèle : MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H, MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H

P.C. board de commande des unités intérieures MCC-1402 Identification des couleurs Symboles Dénomination des pièces FM Moteur de ventilateur TA Sonde de temp. intérieure TC1 Sonde de temp. TCJ Sonde de temp. TC2 Sonde de temp. LM1, LM2 Moteur de grille d'aération DM Moteur de pompe de vidange FS Interrupteur flottant RY302 Relais de commande de purge PMV (abréviation anglaise de Pulse Motor Valve) RM SN Vis de terre RÉGulateur de débit vis de mise à la terre de l'unité RED WHI Connecteur serré en butée CN68 (BLU) RY302 CN304 (GRY) RY303 CN67 (BLK) WHI P301 CN66 (WHI) CN44 (BLN) CN50 (WHI) CN32 (WHI) CN61 (YEL) CN60 (WHI) CN81 (BLK) CN40 (BLU) CN41 (BLU) CN309 (YEL) CN20 (BLU) CN70 (WHI) Entrée filtre FM CN334 (BLU) CN333 (WHI) CN82 (BLU) LM2 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 4 1 2 3 4 4 1 2 3 4 4 1 2 3 4 4 1 2 3 4 4 1 2 3 4 4 Circuit de l'entraînement moteur Fusible T6.3A 250V~ Circuit électrique DC20V DC15V DC12V DC7V (En option) T10 T12 T23 T34 T45 T56 T67 T78 T89 T90 T100 T111 T122 T133 T144 T155 T166 T177 T188 T199 T200 T211 T222 T233 T244 T255 T266 T277 T288 T299 T300 T311 T322 T333 T344 T355 T366 T377 T388 T399 T400 T411 T422 T433 T444 T455 T466 T477 T488 T499 T500 T511 T522 T533 T544 T555 T566 T577 T588 T599 T600 T611 T622 T633 T644 T655 T666 T677 T688 T699 T700 T711 T722 T733 T744 T755 T766 T777 T788 T799 T800 T811 T822 T833 T844 T855 T866 T877 T888 T899 T900 T911 T922 T933 T944 T955 T966 T977 T988 T999 CN104 (YEL) TA TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TCJ TC J Unité intérieure RL SN Alimentation électrique Alimentation monophasée 220-240v 50Hz 220V 60 Hz CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER CUER

1-2. Cassette 2-voies

Modèle : MMU-AP0071WH, AP0091WH, AP0121WH, AP0151WH, AP0181WH, MMU-AP0241WH, AP0271WH, AP0301WH, AP0481WH

FM 1 1 WHI 3 3 RED 4 4 5 5 6 6 7 7 8 7 9 9 Identification des couleurs RED : rouge WHI : blanc YEL : jaune BLU : bleu BLK : noir GRY : gris PNK : rose ORN : orange BRN : marron GRN : vert Régulateur de débit vis de mise à la terre de l'unité Connecteur serré enbutée Vis de terre Unité intérieure Alimentation électrique Alimentation monophasée 220-240v 50Hz 220V 60 Hz P301 BLK CN304 (GRY) CN039 (YEL) Fusible T5.0A CN067 (BLK) 250V~ CN066 (WHI) CN044 (BRW) CN040 (BLU) CN041 (BLU) CN050 (WHI) CN074 (WHI) Circuit électrique CNC02 (YEL) PC board de commande secondaire MCC-1520 CN01 (WHI) Adapteur réseau (en option) CN02 (BLU) MCC-1401 CN03 (RED) TR Unité extérieure CN1 (WHI) Télécommande RÉGULATEUR DE débit vis de mise à la terre de l'unité Tr BLU BLU BLK BLK Filtre de ligne U U A B X Y CN01 (WHI) 1 2 3 4 5 6 CN075 (WHI) 1 2 3 4 5 6 CN061 (YEL) 1 2 3 4 5 6 CN032 (WHI) 1 2 3 4 5 6 CN060 (WHI) (CN080 (GRN)) CN073 (RED) CN070 (WHI) Entrée filtre CN081 (BLK) PNL TCJ TC2 TR EN option (Entraînement de ventilateur) Circuit électrique CN074 (WHI) CNC068 (BLU) DN006 (GRY) DN002 (BLK) DN001 (BLK) DN005 (BLK) DN006 (BLK) DN007 (BLK) DN008 (BLK) DN009 (BLK) DN010 (BLK) DN011 (BLK) DN012 (BLK) DN013 (BLK) DN014 (YEL) DN015 (RED) DN016 (BLK) DN017 (BLK) DN018 (BLK) DN019 (BLK) DN020 (BLK) DN021 (BLK) DN022 (BLK) DN023 (BLK) DN024 (BLK) DN025 (BLK) DN026 (BLK) DN027 (BLK) DN028 (BLK) DN029 (BLK) DN030 (BLK) DN031 (BLK) DN032 (BLK) DN033 (BLK) DN034 (BLK) DN035 (BLK) DN036 (BLK) DN037 (BLK) DN038 (BLK) DN039 (BLK) DN040 (BLK) DN041 (BLK) DN042 (BLK) DN043 (BLK) DN044 (BLK) DN045 (BLK) DN046 (BLK) DN047 (BLK) DN048 (BLK) DN049 (BLK) DN050 (BLK) CN066 (WHI) CN067 (BLK) 250V~ CN068 (WHI) 250V~ CN069 (WHI) 250V~ CN070 (WHI) 250V~ CN071 (WHI) 250V~ CN072 (WHI) 250V~ CN073 (WHI) 250V~ CN074 (WHI) 250V~ CN075 (WHI) 250V~ CN076 (WHI) 250V~ CN077 (WHI) 250V~ CN078 (WHI) 250V~ CN079 (WHI) 250V~ CN080 (WHI) 250V~ CN081 (WHI) 250V~ CN082 (WHI) 250V~ CN181 (WHI) 250V~ CN182 (WHI) 250V~ CN183 (WHI) 250V~ CN184 (WHI) 250V~ CN185 (WHI) 250V~ CN186 (WHI) 250V~ CN187 (WHI) 250V~ CN188 (WHI) 250V~ CN189 (WHI) 250V~ CN190 (WHI) 250V~ CN191 (WHI) 250V~ CN192 (WHI) 250V~ CN193 (WHI) 250V~ CN194 (WHI) 250V~ CN195 (WHI) 250V~ CN196 (WHI) 250V~ CN197 (WHI) 250V~ CN198 (WHI) 250V~ CN199 (WHI) 250V~ CN200 (WHI) 250V~ CN201 (WHI) 250V~ CN2O1 (WHI) 250V~ CN2O2 (BLU) MCCC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-14O1 NCNC-< img src="boxcuccncn"> correspond au bornier de connexion ; le chiffre à l'intérieur correspond au numéro de la borne. Les lignes en pointillés et les lignes discontinues correspondent au câblage sur les lieux de l'installation. correspond à la PC. board de commande.

1-3. Cassette 1-voie (compact)

Modèle : MMU-AP0071YH, AP0091YH, AP0121YH

FM RC Identification des couleurs RED : rouge WHI : blanc YEL : jaune BLU : bleu BLK : noir GRY : gris PNK : rose ORN : orange BRN : marron GRN : vert Résistance CN301 (BLK) RN004 CN304 (GRY) AC IN CN67 (BLK) Fusible T5.0A CN066 (WHI) TR WHI Régulateur de débit vis de mise à la terre de l'unité Red Connecteur serré en butée WHI RL SN Alimentation électrique Alimentation monophasée 220-240v 50Hz 220V 60 Hz Unité interieure Vis de terre U1 U2 CN1 Unité extérieure Télécommande FAN CN083(WHI) RED BLK ORN BLU YEL H M L UL RY007 RY006 RY005 RY002 RY001 Circuit électrique CN044 CN040 CN041 CN050 CN074 (BRW) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLU) (BLB) MCC-1401 Adapteur réseau (enoption) CN01 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 RN: blue DN: green DS: red PMV: purple CN104 (YEL) CN102 (RED) CN101 (BLK) CN100 (BRW) CN080 (GRN) CN073 (RED) CN070 (WHI) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN081 (BLK) CN073 (RED) ExCT Entrée filtre (En traînement de ventilateur) En option

1. correspond au bornier de connexion ; le chiffre à l'intérieur correspond au numéro de borne. 2. Les lignes en pointillés et les lignes discontinues correspondent au câblage sur les lieux de l'installation. 3. correspond à la P.C. board de commande. 4. Au cours de l'installation d'une pompe de vidange, retirer le connecteur CN030 et brancher l'interrupteur flottant. 5. La pièce est connectée au bornier. Lorsqu'un changement est requis en raison de la pression statique de l'unité extérieure sur les lieux de l'installation, vérifier le numéro de la bome et la couleur du fil du moteur de ventilateur dans le schéma ci-dessous puis changer le fil en suivant la flèche repère ( ) . 6. Procéder avec soin au changement de la pression statique de l'unité extérieure, la pression statique à l'intérieure du robinet H étant de 50 ou 60Hz. Vendus séparément 43F1 Relais de commande du moteur de ventilateur DM Moteur de pompe de vidange FS Interrupteur flottant FM Moteur de ventilateur RC Condensateur de marche TR Transformateur TA Sonde de temp. intérieure TC1,TC2,TCJ Sonde de temp. RY005-007 Relais de commande du moteur de ventilateur RY001 Relais de commande du moteur d'activation de volet RY002 Relais de commande de purge PMV Abréviation anglaise de Pulse Motor Valve F Fusible FLaire pour MMD-AP0481 uniquement (câble MRN) BLK BLU ORN BRN WHI RED GRY WHI RED 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 Unité intérieure Vis de terre Alimentation électrique Alimentation monophasée 220-240v 50Hz 220V 60 Hz

Interrupteur de protection contre la surchauffe du moteur

correspond au bornier de connexion ; le chiffre à l'intérieur correspond au numéro de borne. s en pointillés et les lignes discontinues correspondent au câblage sur les lieux de l'installation

1. correspond à la P.C. board de commande.

2. Au cours de l'installation d'une pompe de vidange, retirer le connecteur CN030 et brancher

l'interrupteur flottant.

1. La pièce ○ est connectée au bonier.

Lorsqu'un changement est requis en raison de la pression statique de l'unité extérieure sur les lieux de

l'installation, vérifier le numéro de la bome et la couleur du fil du moteur de ventilateur dans le schéma

ci-dessous puis changer le fil en suivant la flèche repère ( ),

1. Procéder avec soin au changement de la pression statique de l'unité extérieure, la pression statique à

l'intérieure du robinet H étant de 50 ou 60Hz.

V

Filaire pour MMD-AP0481 uniquement (câble MRN)

Alimentation électrique Alimentation monophasée

220-240v 50Hz

220V 60 Hz

[Non-Text]

Schéma de câblage du ventilateur BLK WHI GRY RED 49F Identification des couleurs RED : rouge WHI : blanc YEL : jaune BLU : bleu BLK : noir GRY : gris PNK : rose ORN : orange BRN : marron GRN : vert Alimentation électrique Alimentation monophasée 220-240v 50Hz 220V 60 Hz Symboles Dénomination des pièces FM Moteur de ventilateur RC Condensateur de marche TR Transformateur TA Sonde de temp. intérieure TC1,TC2,TC3 Sonde de temp. RY005, 007 Balu ORN P301 (BLK) RY004 (GRY) CN304 (YEL) CN309 FUSE T5.0A 250V- CN067 (BLK) CN066 (WHI) CN044 (BRW) CN040 (BLU) CN041 (BLU) CN050 (WHI) AC IN RED AMG TR Line Filter U1 U2 A B U1 U2 CR Adapteur réseau (en option) CN01(WHI) CN02 (BLU) CN03(RED) CN03(RED) MCC-1401 Remote Controller F1 T10.0A, 250V~ RED F2 T10.0A, 250V~ RED F3 T10.0A, 250V~ Connecteur serré en butée WHI Unité intérieure Vis de terre RL SN WHI RW RW Connecteur serré en butée FAN3 F1 F2 F3 F4 FAN2 F1 F2 F3 F4 FAN1 F1 F2 F3 F4 FAN0 F1 F2 F3 F4 FAN1 F1 F2 F3 F4 FAN2 F1 F2 F3 F4 FAN3 F1 F2 F3 F4 FAN4 F1 F2 F3 F4 FAN5 F1 F2 F3 F4 FAN6 F1 F2 F3 F4 FAN7 F1 F2 F3 F4 FAN8 F1 F2 F3 F4 FAN9 F1 F2 F3 F4 FAN10 F1 F2 F3 F4 FAN11 F1 F2 F3 F4 FAN12 F1 F2 F3 F4 FAN13 F1 F2 F3 F4 FAN14 F1 F2 F3 F4 FAN15 F1 F2 F3 F4 FAN16 F1 F2 F3 F4 FAN17 F1 F2 F3 F4 FAN18 F1 F2 F3 F4 FAN19 F1 F2 F3 F4 FAN20 F1 F2 F3 F4 FAN21 F1 F2 F3 F4 FAN22 F1 F2 F3 F4 FAN23 F1 F2 F3 F4 FAN24 F1 F2 F3 F4 FAN25 F1 F2 F3 F4 FAN26 F1 F2 F3 F4 FAN27 F1 F2 F3 F4 FAN28 F1 F2 F3 F4 FAN29 F1 F2 F3 F4 FAN30 GND (RED) CN08 (RED) CN07 (RED) CN06 (RED) CN05 (RED) CN04 (RED) CN03 (RED) CN02 (RED) CN01 (RED) CN00 (RED) CN09 (RED) CN08 (RED) CN07 (RED) CN06 (RED) CN05 (RED) CN04 (RED) CN03 (RED) CN02 (RED) CN01 (RED) CN00 (RED) CN9 (RED) CN8 (RED) CN7 (RED) CN6 (RED) CN5 (RED) CN4 (RED) CN3 (RED) CN2 (RED) CN1 (RED) CN0 (RED) CN9 (RED) CN8 (RED) CN7 (RED) CN6 (RED) CN5 (RED) CN4 (RED) CN3 (RED) CN2 (RED) CN1 (RED) CN0 (RED) CN9 (RED) CN8 (RED) CN7 (RED) CN6 (RED) CN5 (RED) CN4 (RED) CN3 (RED) CN2 (RED) CN1 (RED) Cabledemoteur deventilateur Pression statique Pa (mmAg) Remarque Option DM: DN083 H M L UL CP DN068 LM CN033 CN030 FS TNCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCLT NCI 66 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55

1. Ⓗ correspond au bornier de connexion; le chiffre à l'intérieur correspond au numéro de borne.
2. Les lignes en pointillés et les lignes discontinues correspondent au câblage sur les lieux de l'installation.
3. 📄 correspond à la P.C. board de commande.
4. Au cours du montage de la pompe de vidange, retirer le connecteur CN030 et brancher l'interrupteur flottant.
5. Le symbole Ⓐ est accolé au bornier de connexion en cas de modification de la pression statique ; changer le fil en suivant la flèche repère après vérification du numéro de borne sur l'illustration et du fil du moteur de ventilateur.
6. Lors du réglage du robinet haute pression, procéder avec soin, la pression statique étant différente à50Hz et 60Hz.

Symboles	Dénomination des pièces
FM	Moteur de ventilateur
RC	Condensateur de marche
TR	Transformateur
TA	Sonde de temp. intérieure
TC1,TC2,TC3	Sonde de temp.
RY005~007	Relais de commande du moteur de ventilateur
RY001	Relais de commande de grille d'aération
RY002	Relais de commande de purge
PMV	Abréviation anglaise de Pulse Motor Valve
F1~3	Fusible de moteur de ventilateur
43F1,43F2	Relais de commande du moteur de ventilateur
DM	Moteur de pompe de vidange
FS	Interrupteur flottant

Schéma de câblage du ventilateur YEL BLU ORN BLK WHI GRY RED 49F

Identificationdes couleurs

RED : rouge

WHI : blanc

YEL : jaune

BLU : bleu

BLK : noir

GRY : gris

PNK : rose

ORN : orange

BRN : marron

GRN : vert

1-6. Plafonnier

Modèle : MMC-AP0151H, AP0181H, AP0241H, AP0271H, AP0361H, AP0481H

P.C. board de commande des unités intérieures Identification des couleurs 1. correspond au bornier de connexion ; le chiffre à l'intérieur correspond au numéro de la borne. 2. Les lignes en pointillés et les lignes discontinues correspondent au câblage sur les lieux de l'installation. 3. correspond à la P.C. board de commande. Vendus séparément FM CN68 (BLU) 1 1 5 4 1 1 CN334 (WHI) 5 4 3 2 1 1 3 5 CN333 (WHI) CM DN304 (GRY) 1 1 RY302 1 1 RY303 Circuit de l'entraînement moteur CN67 (BLK) 1 1 Fusible T6.3A 250V~ P301 2 BLK 1 1 CN66 (WHI) 2 BLU 1 1 CN40 (BLU) 2 BLK 1 1 CN41 (BLU) 2 BLK 1 1 CN309 (YEL) 3 CN50 (WHI) 1 2 3 4 5 CN61 (YEL) 1 2 3 4 5 6 CN32 (WHI) 1 2 CN60 (WHI) 1 2 3 4 5 6 CN81 (BLK) 1 2 3 4 5 CN20 (BLU) 1 2 3 4 5 GRL Renée filtre CN104 (YEL) 1 1 2 2 TA CN102 (RED) 1 1 2 2 TCJ CN101 (BLK) 1 1 2 2 TC2 CN100 (BRW) 1 1 2 2 TC1 CN80 (GRN) 1 2 PNL CN73 (RED) 1 2 EXCT CN70 (WHI) 1 2 Entrée filtre RÉgulateur de débit vis de mise à la terre de l'unité Unité intérieure RHD WHI Connecteur serré en butée Alimentation électrique Alimentation monophasée 220-240v 50Hz 220V 60 Hz Unité extérieure WhI Télécommande filaire WhI Blk Adapteur pour commande infrarouge DM FS Circuit de l'entraînement moteur Fusible T3.15A Circuit électricheque DC20V DC15V DC12V DC7V TR Adapteur réseau (en option) CN01 (WHI) 3 3 CN02 (BLU) 1 2 CN03 (RED) Adapteur réseau du P.C. Board

1-7. Mural

Modèle : MMK-AP0071H, AP0091H, AP0121H, AP0151H, AP0181H, AP0241H

1-8. Console carrossée

Modèle : MML-AP0071H, AP0091H, AP0121H, AP0151H, AP0181H, AP0241H

FM RC 2 2 3 3 4 4 5 5 6 6 FAN CN083 (WHI) RED BLK ORN BLU YEL CN068 (BLU) DP LM CN033 (GRN) PMV 6 4 3 1 2 5 6 4 3 1 2 5 CN082 (BLU) FS CN030 (RED) P301 (BLK) RY007 H M L UL RY006 RY005 RY002 RY001 AC IN RED T5.0A 250V~ WHI CN067 (BLK) CN066 (WHI) 1 1 2 2 CN040 (BLU) CN041 (BLU) CN050 (WHI) 1 2 3 4 5 CN074 (WHI) 1 1 3 Circuit électrique CN075 (WHI) CN061 (YEL) CN032 (WHI) CN060 (WHI) 1 2 3 4 5 6 T10 (Entrainement de ventilateur) (En option) CN02 (YEL) PC board de commande secondaire MCC-1520 CN01 (WHI) TR Régulateur de débit vis de mise à la terre de l'unité Red Connecteur serré en butée WHI U1 U2 A B Unité extérieure Alimentation électrique Alimentation monophasée 220-240v 50Hz 220V 60 Hz TELÉCOMMANDE 1. correspond au bornier de connexion ; le chiffre à l'intérieur correspond au numéro de la borne. 2. Les lignes en pointillés et les lignes discontinues correspondent au câblage sur les lieux de l'installation. 3. correspond à la PC board de commande. PML TA TCJ TC2 BRN CXCT Extrée filtre CN080 (GRN) PNL CN073 (RED) CN070 (WHI) CN081 (BLK) Identification des couleurs RED : rouge WHI : blanc YEL : jaune BLU : bleu BLK : noir GRN : gris PNK : rose ORN : orange BRN : marron GRN : vert Symboles Dénomination des pièces FM Moteur de ventilateur RC Condensateur de marche TR Transformateur TA Sonde de temp. intérieure TC1,TC2,TCJ Sonde de temp. RY001 Relais de commande de grille d'aération RY002 Relais de commande de vidange RY004 Relais de commande de résistance RY005-007 Relais de commande du moteur de ventilateur PMV Abréviation anglaise de Pulse Motor Valve

1-9. Console non-carrossée

Modèle : MML-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0181BH, AP0241BH

1. Ⓞ correspond au bornier de connexion ; le chiffre à
   l'intérieur correspond au numéro de la borne.
2. Les lignes en pointillés et les lignes discontinues
   correspondent au câblage sur les lieux de l'installation.
3. correspond à la P.C. board de commande.

1-10. Armoire

Modèle : MMF-AP0151H, AP0181H, AP0241H, AP0271H, AP0361H, AP0481H, AP0561H

FM RC FAN CN083 (WHI) RED BLK ORN BLU YEL CN068 (BLU) DP LM 21 21 LM CN033 (GRN) FS 1 3 CN030 (RED) PMV 6 4 3 1 2 5 6 4 3 1 2 5 CN082 (BLU) P301 (BLK) RY007 H M L UL RY002 RY001 TY CN104 (YEL) CN102 (RED) CN101 (BLK) TCJ AC IN YEL CN309 RY006 RY005 CN100 (BRW) TC1 Fusible T5.0A 250V- BLK CN067 CN066 (WHI) CN044 (BRW) CN040 (BLU) CN041 (BLU) CN050 (WHI) CN074 (WHI) Circuit électrique CN075 (WHI) CN061 (YEL) CN032 (WHI) CN060 (WHI) (CN080 (GRN) PNL CN073 (RED) EXCT CN070 (WHI) Entrée filtre CN081 (BLK) RÉGULATEUR DE DÉBIT VIS DE MISE À LA TERRE DE L'UNITÉ TR RLI Unité interieur Vis de terre Connecteur serré en butée U1 U2 A B CN01(WHI) Filtre de ligne CN02 (BLU) CN03(RED) MCC-1401 TR U1 U2 Unité extérieure CN1 Télécommande P.C. board de commande des unités intérieures MCC-1403 Identification des couleurs RED : rouge WHI : blanc YEL : jaune BLU : bleu BLK : noir GRY : gris PNK : rose ORN : orange BRN : marron GRN : vert Symboles Dénomination des pièces FM Moteur de ventilateur RC Condensateur de marche TR Transformateur LM Moteur de grille d'aération TA Sonde de temp. intérieure TC1,TC2,TCJ Sonde de temp. RY001 Relais de commande de grille d'aération RY002 Relais de commande de vidange RY005-007 Relais de commande du moteur de ventilateur PMV Abréviation anglaise de Pulse Motor Valve

2. Unité extérieure

Modèle : MMY-MAP0501HT\*, MAP0601HT\*, MAP0801HT\*, MAP1001HT\*, MAP1201HT\*

3. symbolise la P.C. board de commande.
2. Ⓔ, ○, □symbolisent les borniers de connexion ; les chiffres à l'intérieur correspondent aux numéros de bornes.
hachurée correspond respectivement aux accessoires vendus séparément et aux
1. La ligne discontinue correspond au câblage sur les lieux d'installation ; la ligne

1. symbolise la P.C. board de commande.

12

Commandes

Présentation des dispositifs de commande

1) BACnet™ : Protocole de communication des données ANSI/ASHRAE135D1995 de système de gestion d'immeuble. 2 LoNWoRKS, marque déposée de Echelon Corporation

1. Applications d'une télécommande intérieure

	Fonction de base	Schéma du système	Modèle
1-1	Commande individuelle[Le climatiseur est commandé individuellement à distance.]	Télécommande principale Télécommande infrarouge ̈cepteur	Commande filaireRBC-AMT21ERBC-AMT31ECommande filaire simplifiéeRBC-AS21E2Kit de télécommande infra rougeTCB-AX21U(W)-E2RBC-AX22CE2TCB-AX21E2
1-2	Commande groupée[Une seule commande groupée peut commander un groupe allant jusqu'à 8 unités intérieures. maximum, fonctionnant sur le même réglage]	Maxi. 8 unités intérieures	Commande filaireRBC-AMT21ERBC-AMT31ECommande filaire simplifiéeRBC-AS21E2
1-3	Commande par deux télécommandes[Le climatiseur est commandé par deux télécommandes situées en deux endroits différents.]	Télécommande filaire Télécommande infrarougecommande secondaire.)	Commande filaireRBC-AMT21ERBC-AMT31ECommande filaire simplifiéeRBC-AS21E2Kit de télécommande infra rougeTCB-AX21U(W)-E2RBC-AX22CE2TCB-AX21E2
1-4	Commande par horloge hebdomadaire[Programmation hebdomadaire]		Commande filaireRBC-AMT21ERBC-AMT31E+Horloge hebdomadaireRBC-EXW21E2

2. Applications d'une télécommande centralisée

	Fonction de base	Schéma du système	Modèle
2-1	Gestion de 64 unités	Alimer électri----Fonctions de la télécommande centraliséeCommande individuelle jusqu'à 64 unités intérieuresCommande individuelle d'un maximum de 64 unités intérieures réparties en 4 zones (jusqu'à 16 unités dans chaque zone.)Possibilité de relier jusqu'à 16 unités extérieures de tête.Choix entre 4 réglages de la commande centralisée pour restreindre le fonctionnement individuel par télécommande.Possibilité de réglage d'une des zones (de 1 à 4).Utilisable avec d'autres dispositifs de commande centralisé (jusqu'à 10 dispositifs de commande centralisé sur un circuit de commande)Deux modes de commande au choixMode de commande centralisée et mode de télécommandeRéglage simultané de MARCHE/ARRET trois fois par jour, chaque jour de la semaine en combinaison avec une horloge hebdomadaire.	Télécommande centraliséeTCB-SC642TLE2< Télécommande intérieure>Commande filaireRBC-AMT21ERBC-AMT31ECommande filaire simplifiéeRBC-AS21E2
2-2	Télécommande centralisée+Horloge hebdomadaire[Le programme de fonctionnement hebdomadaire peut être réglé en branchant une horloge hebdomadaire à la télécommande centralisée]		Télécommande centraliséeTCB-SC642TLE2Horloge hebdomadaireRBC-EXW21E2Télécommande intérieureCommande filaireRBC-AMT21ERBC-AMT31EouCommande filaire simplifiéeRBC-AS21E2
2-3	L'une des deux télécommandes au choix peut être réglée comme commande secondaire sans télécommande intérieures		Télécommande centraliséeTCB-SC642TLE2Télécommande intérieureCommande filaireRBC-AMT21ERBC-AMT31E
2-4	Gestion centralisée avec « modèle 1 : 1 »	Télécommande intérieure* Système TOSHIBA Digital Inverter et Super Digital Système Inverter	Télécommande centraliséeTCB-SC642TLE2TCB-CC163TLE2Interfaces de connexion pour « modèle 1:1 »TCB-PCNT30TLE2[RAV-SM560KRT-E, SM800KRT-E : non disponibles]Télécommande intérieureCommande filaireRBC-AMT21ERBC-AMT31ECommande filaire simplifiéeRBC-AS21E2

3. Applications d'une commande en réseau

	Fonction de base	Schéma du système	Modèle
3-1-1	LONWORKS®	*1 Système TOSHIBA Digital Inverter et Super Digital Système InverterLe système de climatisation S-MMS doit être relié à un ordinateur de gestion du bâtiment via l'interface LONWORKS.	Interface LNTCB-IFLN640TLEInterfaces de connexion pour « modèle 1:1 »TCB-PCNT30TLE2[RAV-SM560KRT-E, SM800KRT-E : non disponibles]Télécommande intérieureCommande filaire RBC-AMT21ERBC-AMT31EouCommande filaire simplifiée RBC-AS21E2
3-1-2	BACnet®	*1 Système TOSHIBA Digital Inverter et Super Digital Système InverterLe serveur local doit être connecté au réseau BACnet et au système de climatisation S-MMS via l'interface.	Serveur local BACnet BMS-LSV2EInterface relais TCS-Net BMS-IFLSV1EInterfaces de connexion pour « modèle 1:1 »TCB-PCNT30TLE2[RAV-SM560KRT-E, SM800KRT-E : non disponibles]Télécommande intérieureCommande filaire RBC-AMT21ERBC-AMT31ECommande filaire simplifiée RBC-AS21E2

Système de commande à écran tactile

	Schéma du système
3-2-1
	Dispositifs	Appellation	Appellation
		Commande à écran tactile (en anglais)	BMS-TP0640ACE
			BMS-TP5120ACE
			BMS-TP0640PWE
			BMS-TP5120PWE
		Serveur intelligent	BMS-LSV2E
		Logiciel de serveur intelligent	BMS-STCC01E
		Interface relais TCS-Net	BMS-IFLSV1E
		Interface relais de gestion de l'énergie	BMS-IFWH3E
		Interface numérique de relais de signaux d'entrée et de sortie	BMS-IFDD01E
	Fonction	(1) Gestion des climatiseurs	L'état de marche peut être visualisé à partir d'une unité.【Unité】tous les bâtiments, locataires, chaque locataire individuel, chaque zone, chaque climatiseur【Éléments sous surveillance】: Fonctionnement et statut des alarmes, statut des paramètres de chaque climatiseur
		(2) Mise en service des climatiseurs	La commande individuelle de l'unité de tête peut être effectuée à partir d'une unité.【Éléments relatifs au fonctionnement】: MARCHE/ARRET, paramètres de fonctionnement (mode opérationnel, débit d'air, positionnement de la grille d'aération, temp. de réglage, paramétrage restreint à distance)
		(3) Programmation	Le fonctionnement des climatiseurs se fait en fonction du programme de configuration et du schéma d'exploitation. La programmation peut être effectuée à partir d'une unité.【Schéma de fonct.】: Programmation hebdomadaire, programmation quotidienne spécifique (4 configurations), programmation des jours de mise hors service
		(4) Affichage de la liste des alarmes	Affichage des alarmes actuelles sous forme de liste.Affichage Alarmes, nombre d'unités, horaires
		(5) Affichage de l'enregistrement des alarmes	Affichage de l'historique des données relatives à l'alarme.Affichage : Alarmes, nombre d'unités, horaires
		(6) Extraction des données du rapport mensuel	Les données du rapport annuel sont rédigées dans « Compact Flash ». Des rapports annuels peuvent être rédigés à partir d'une unité équipée du logiciel de rédaction de rapports mensuels.【Contenu des rapports mensuels】: Nombre de changements MARCHE/ARRET, durée de fonctionnement, résultats de la gestion de l'énergie
		(7) Extraction des données relatives à la gestion de l'énergie	Les données relatives à la consommation d'électricité sont rédigées dans « Compact Flash ». La gestion de l'énergie peut être effectuée à partir d'une unité équipée du logiciel de gestion de l'énergie.【Données relatives à la gestion de l'énergie】: Consommation électrique d'après le wattmètre
	Fonction de base	Schéma du système	Modèle
3-2-2	Commande centralisée basée sur Windows (en cours de programmation)	signaux d'enthree et de sortie*1 Système TOSHIBA Digital Inverter et Super Digital Système Inverter

Commande des accessoires reliés aux unités intérieures

[1] Boîtier de commande MARCHE/ARRET en extérieur

Appel-lation	Description	Caractéristiques
TCB-IFCB-4E		● La mise en marche et l'arrêt du climatiseur peuvent être commandés par un signal externe lorsque le climatiseur est en service et l'alarme extérieure armée.
	Application	Fonction
	Fonctionnement	● GestionStatut MARCHE/ARRET (des unités intérieures)Statut des alarmes (arrêt du système et des unités intérieures)● Commande MARCHE/ARRETLe climatiseur peut être mis sur MARCHE/ARRET par des signaux externes.Les signaux externes de MARCHE/ARRET amorcent les signaux montrés ci-dessus. Absence de tensionSignal continu MARCHE/ARRET

[2] Adapteur réseau

Appel-lation	Description	Caractéristiques
TCB-PCNT20E		● Les unités intérieures du S-MMS sont commandées par une commande en réseau AI-NETWORK centralisée. Nombre d’unités intérieures combinables par groupe.
	Application	Branchement des câbles
		Schéma de câblage de la P.C. board pour unités intérieures

[3]Interface de connexion pour “modèle 1:1”

Appel-lation	Description	Caractéristiques
TCB-PCNT30TLE2		● Adaptateur de “modèle 1:1” pour réseau Super modular multiModèle 1:1 : Système Super digital InverterSystème Digital Inverter
		Branchement des câbles
	Application
	TCB-CC163TLE2 Télécommande centraliséeTCB-SC642TLE2Câble de commande pour S-MMSInterface de connexion pour modèle1:1Unités intérieuresSystème Digital InverterSystème Super digital InverterUnité extérieure	Schéma de câblage de la P.C. board pour unités intérieures

Commande de l'unité intérieure par P.C. board en option

Appel-lation	Description	Fonction
TCB-PCDM2E	Dimensions: 71 x 85	[1] Contrôle des pics de puissance● CaractéristiqueLa puissance maximale supérieure de l’unité extérieure est restreinte sur la base des signaux des pics de puissance enregistrés en provenance de l’extérieur.● FonctionDeux types de commandes peuvent être sélectionnés en réglant le SW07 sur la P.C. board de l’interface de l’unité extérieure de tête.[Fonction standard]SW07-2 ARRET
	Application
	*Monter la P.C. board en option dans l’Inverter de l’unité extérieure de tête.	Entrée		SW07-1
		SW01	SW02	ARRET	MARCHE
		MARCHE	ARRET	0% (arrêt)	jusqu’à 60%
		ARRET	MARCHE	100% (normal)	100% (normal)
		[Entrée]SW07-1
		SW01	SW02	ARRET	MARCHE
		ARRET	ARRET	100% (normal)	100% (normal)
		MARCHE	ARRET	jusqu’à 80%	jusqu’à 85%
		ARRET	MARCHE	jusqu’à 60%	jusqu’à 75%
		MARCHE	MARCHE	0% (arrêt)	jusqu’à 60%
		• Vérifier que les contacts des bornes sont convenablement fixés.• Ne pas visser simultanément les bornes SW1 et SW2.

Entrée		SW07-1
SW01	SW02	ARRET	MARCHE
MARCHE	ARRET	0% (arrêt)	jusqu'à 60%
ARRET	MARCHE	100% (normal)	100% (normal)

Entrée		SW07-1
SW01	SW02	ARRET	MARCHE
ARRET	ARRET	100% (normal)	100% (normal)
MARCHE	ARRET	jusqu'à 80%	jusqu'à 85%
ARRET	MARCHE	jusqu'à 60%	jusqu'à 75%
MARCHE	MARCHE	0% (arrêt)	jusqu'à 60%

Appel-lation	Description	Fonction
TCB-PCM02E	Dimensions:55,5 x 60	[2] Commande du ventilateur par chute de neige● CaractéristiquesLe ventilateur extérieur est commandé par un signal de chute de neige provenant de l'extérieur.● FonctionSMC : Entrée en mode Froid (contact)
	Application	Borne	Signal d'entrée	Fonctionnement
		SMC	MARCHEARRET	Commande de ventilateur par chute de neige (commande la mise en marche du ventilateur extérieur.)
			MARCHEARRET	Fonctionnement régulier
	*Monter la P.C. board en option dans l'Inverter de l'unité extérieure de tête.	Cette commande est activée suite à l'augmentation ou à la diminution d'un signal d'entrée.(Pour que la commande soit activée, le signal d'augmentation ou de diminution doit durer un minimum de 100m/s).
		[3] Commande principale de MARCHE/ARRET externe● CaractéristiquesL'unité extérieure permet de mettre en marche ou d'arrêter le système.● FonctionSMC : Signal d'entrée de mise en marche du systèmeSMH : Signal d'entrée d'arrêt du système
		Borne	Signal d'entrée	Fonctionnement
		SMC	MARCHEARRET	Mise en marche de toutes les unités intérieures.
		SMH	MARCHEARRET	Arrêt de toutes les unités intérieures.
		• Vérifier que les contacts des bornes sont convenablement fixés.La commande est activée suite à l'augmentation ou à la diminution d'un signal d'entrée.(Pour que la commande soit activée, le signal d'augmentation ou de diminution doit durer un minimum de 100m/s).

Borne	Signal d'entrée	Fonctionnement
SMC	A	Commande de ventilateur par chute de neige (commande la mise en marche du ventilateur extérieur.)
	I
		Fonctionnement régulier

[5] Commande principale de MARCHE/ARRET externe

Appel-lation	Description	Fonction
TCB-PCM02E	Dimensions:55,5x60	[4] Fonctionnement nocturne (discret)● CaractéristiquesLe niveau sonore peut être diminué en réduisant la vitesse du compresseur et du ventilateur.● FonctionSMC:Contact d'entrée de mode Froid
	Application	Borne	Signal d'entrée	Fonctionnement
	*Monter la P.C. board en option dans l'Inverter de l'unité extérieure de tête.	SMC	MARCHERARET	Commande de fonctionnement nocturne
			MARCHEARRET	Fonctionnement régulier
		La commande est activée suite à l'augmentation ou à la diminution d'un signal d'entrée.(Pour que la commande soit activée, le signal d'augmentation ou de diminution doit durer un minimum de 100 m/s).
		[5] Commande du mode de fonctionnement● CaractéristiquesCette commande permet de restreindre le mode de fonctionnement sélectionné.● FonctionSMC:Contact d'entrée de mode FroidSMH:Contact d'entrée de mode Chaud
		SMC	SMH	Mode de fonctionnement sélectionné
		MARCHE	ARRET	Mode Froid seul admissible
		ARRET	MARCHE	Mode Chaud seul admissible
		Vérifier que les contacts des bornes sont convenablement fixés.

SMC	SMH	Mode de fonctionnement sélectionné
MARCHE	ARRET	Mode Froid seul admissible
ARRET	MARCHE	Mode Chaud seul admissible

Télécomande

- Commande filaire

RBC-AMT31E

RBC-AMT21E

4 2.7 120 120 16

- Commande filaire simplifiée

RBC-AS21E/RBC-AS21E2

80 120 60 70 13 16

• Télécommande infrarouge

• Télécommande infrarouge

RBC-AX22CE/RBC-AX22CE2

58 177 61 19.5

130 TOSHIBA 65

• Télécommande infrarouge

TCB-AX21E/TCB-AX21E2

58 177 61 19.5

Fente 4,4 x 9,4 13 83.5 70 Fente 4,4 x 5,4

• Horloge hebdomadaire

RBC-EXW21E/RBC-EXW21E2

4 2.7 120 120 16

- Capteur infrarouge

TCB-TC21LE/TCB-TC21LE2

80 120 60 70 13 16

• Télécommande centralisée

TCB-SC642TLE/TCB-SC642TLE2

116 47 15 13 160 148 6 6 (6) 21 69 160 148 121 115 ←Z (6) 121 128 80 36 128 80 47 Vue Z (derrière)

•Commande MARCHE-ARRET

TCB-CC163TLE2

Unité : mm
Trous de montage
dia 4-5

128 80 13 47 36 128 80

Trou réservé au passage des câbles électriques
Trous de montage dia 4-5,5

Vue Z (derrière)

• Interface relais TCS-Net

BMS-IFLSV1E

- Commande à écran tactile

BMS-TP0640ACE

BMS-TP5120ACE

BMS-TP0640PWE

BMS-TP5120PWE

54 49 5 242 99.3 75 70 82.5 302 48 55.5 16 19 30 316 249 95.75 91.75 256

- Serveur intelligent

BMS-LSV2E

TOSHIBA MNT SDN QST SVR R4 T0 E0 L1 S1 S2 Ethernet 1 Ethernet 2 PORT 1 PORT 2 POWCS AC IN 370 39 WARNING Do not decompose.

- Interface relais de gestion de l'énergie/interface numérique des relais d'entrée et de sortie

BMS-IFWH3E BMS-IFDDO1

Caractéristiques techniques du ventilateur

Caractéristiques techniques du

ventilateur

A

MMD-AP0241BH, AP0271BH

MMD-AP0301BH

MMD-AP0361BH

MMD-AP0481BH, AP0561BH

- Gainable haute pression statique

MMD-AP0181H

Equiper la conduite d'air fournie d'un régulateur de débit d'air et régler le débit de 80% à 120% du débit d'air standard.

CARACTERISTIQUES DE LA VITESSE DE L'AIR

■ Répartition de la vitesse de l'air

B
Cassette 4-voies
MMU-AP0091H, AP0121H

MMU-AP0151H

MMU-AP0181H

Répartition de la vitesse de l'air

Cassette 2-voies

■ Répartition de la vitesse de l'air

Cassette 1-voie

MMU-AP0071YH, AP0091YH, AP0121YH
E (débit élevé, en contre-bas)

F (débit faible, en contre-bas)

E (débit élevé, horizontal)

F (débit faible, horizontal)

MMU-AP0151SH, AP0181SH

MMU-AP0241SH

Plafonnier

Vitesse de l'air refoulé et portée de l'air

Mural

■ Répartition de la vitesse de l'air

Armoire

Caractéristiques sonores (COURBE NC)

Caractéristiques sonores (COURBE NC)

■ Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMU-AP0301H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	37	33	30

MMU-AP0361H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	40	36	33

MMU-AP0481H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	44	38	34

MMU-AP0561H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	45	48	34

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	34	32	30

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	35	33	30

MMU-AP0241WH, AP0271WH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	38	35	33

Informations relatives au niveau sonore (COURBE NC)

MMU-AP0301WH

Position ventilateur	H	M	B
Niveau depression sonore (dB(A))	40	37	34

MMU-AP0481WH

Position ventilateur	H	M	B
Niveau depression sonore (dB(A))	45	42	39

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	30	28	26

MMD-AP0121BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	31	29	27

MMD-AP0151BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	31	29	27

MMD-AP0181BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	32	30	28

Informations relatives au niveau sonore (COURBE NC)

MMD-AP0241BH, AP0271BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	33	31	29

MMD-AP0361BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	36	34	32

MMD-AP0301BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	34	32	29

MMD-AP0481BH, AP0561BH

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	38	36	32

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMD-AP0181H
(dB)
Niveau de pression sonore par bandes d'octave (dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	33	37	40
	C	46	51	53

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	33	37	40
	C	47	49	53

Niveau de pression sonore par bandes d'octave (dB)

MMD-AP0241H, AP0271H
(dB)
Niveau de pression sonore par bandes d'octave (dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	50	53	57

(Pression sonore standard 0,0002 μbar)

(dB)
Niveau de pression sonore par bandes d'octave (dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	50.5	53	57

(Pression sonore standard 0,0002 μbar)

MMD-AP0361H

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	49.5	54	59

Niveau de pression sonore par bandes d'octave (dB)
(Pression sonore standard 0,0002 μbar)

(dB)
Niveau de pression sonore par bandes d'octave (dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	49	53.5	57

(Pression sonore standard 0,0002 μbar)

Niveau de pression sonore par bandes d'octave (dB)
(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	47	51	54

(Pression sonore standard 0,0002 μbar)

(dB)

Pression extérieure		68,6 (Pa)	137,2 (Pa)	196,0 (Pa)
Niveau général (dB)	A	36	40	44
	C	47	51	54

(Pression sonore standard 0,0002 μbar)

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMD-AP0721H
(50Hz)

Pression extérieure		69 (Pa)	137 (Pa)	196 (Pa)
Niveau général(dB)	A	48	49	50.5
	C	54	55	57

(60Hz)

Pression extérieure		69 (Pa)	137 (Pa)	196 (Pa)
Niveau général (dB)	A	48	49	50.5
	C	55	50	58

MMD-AP0961H
(50Hz)

Pression extérieure		69 (Pa)	137 (Pa)	196 (Pa)
Niveau général (dB)	A	49	50	51.5
	C	56	59	61

(60Hz)

Pression extérieure		69 (Pa)	137 (Pa)	196 (Pa)
Niveau général (dB)	A	49	50	51.5
	C	57	59	61

■ Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	35	32	30

MMC-AP0181H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	36	33	30

MMC-AP0241H, AP0271H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	38	36	33

MMC-AP0361H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	41	38	35

MMC-AP0481H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	43	40	37

■ Informations relatives au niveau sonore (COURBE NC)

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	39	34	31

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	42	38	35

MMK-AP0241H

Position ventilateur	H	M	B
Niveau de pression sonore (dB(A))	42	38	35

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

Sortie d'air (Alimentation locale) Gaine (Alimentation locale) 0.1m Board Microphone 1.5m 1.5m

Niveau de pression sonore par bandes d'octave (dB)

60Hz
Position ventilateur		H	M	B
Niveau général (dB)	A	36.0	34.0	32.0
	C	41.6	39.8	38.1

60Hz

Niveau de pression sonore par bandes d'octave (dB)

60Hz
Position ventilateur		H	M	B
Niveau général (dB)	A	36.0	34.0	32.0
	C	41.4	40.0	39.0

60Hz

MML-AP0241BH
Niveau de pression sonore par bandes d'octave (dB)
50Hz

Position ventilateur		H	M	B
Niveau général (dB)	A	42.0	37.0	33.0
	C	46.4	41.0	37.7

(Pression sonore standard 0,0002 μbar)

Niveau de pression sonore par bandes d'octave (dB)

60Hz
Position ventilateur		H	M	B
Niveau général (dB)	A	42.0	37.0	33.0
	C	46.6	41.0	38.0

60Hz

■ Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

Niveau de puissance acoustique (dB(A))

55

MMY-MAP0601HT8, MAP0601HT7, MAP0601T8

Niveau de puissance acoustique (dB(A))

56

MMY-MAP0801HT8, MAP0801HT7, MAP0801T8

Niveau de puissance acoustique (dB(A))

57

MMY-MAP1001HT8, MAP1001HT7, MAP1001T8

Niveau de puissance acoustique (dB(A))

58

MMY-MAP1201HT8, MAP1201HT7, MAP1201T8

Niveau de puissance acoustique (dB(A))

59

Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMY-AP1401HT8, AP1401HT7, AP1401T8

MMY-AP1601HT8, AP1601HT7, AP1601T8

MMY-AP1801HT8, AP1801HT7, MAP1801T8

MMY-AP2001HT8, AP2001HT7, AP2001T8

MMY-AP2001HT8, AP2001HT7, AP2001T8

MMY-AP2211HT8, AP2211HT7, AP2211T8

■ Informations relatives au niveau sonore (COURBE NC)

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMY-AP2401HT8, AP2401HT7, AP2401T8

MMY-AP2411HT8, AP2411HT7, AP2411T8

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

MMY-AP3201HT8, AP3201HT7, AP3201T8

Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque.

Données dimensionnelles

Unité intérieure

- Cassette 4-voies

MMU-AP0091H à P0561H

Boîtier électrique 415 254.5 346.5 950 pas de vis de suspension 790 Dimensions externes du panneau 381.6 pas de vis de suspension 723 950 Dimensions externes du panneau

Grille d'aspiration (entrée d'air)

Sortie d'air (4 voies) Ouverture dans le plafond 860 à 910 Ouverture dans le plafond 860 à 910

Vis de suspension M10 ou W3/8 à fournir sur le lieu d'implantation 840 480 227 35 97 B A Plafond 88

Trou prédécoupé pour gaine de dérivation carrée ∅150 (2 emplacements sur le côté droit)

Raccord d'évacuation 840 250 70 270 105 105 210 130 30 45 113 174 Raccord de liaison frigorifique (gaz) Raccord de liaison frigorifique (liquide)

Plafond

mm

Modèle	A	B
AP0091H à AP0301H	250	120
AP0361H à AP0561H	319	183

Plafond

188 57 3 25 57 64 B

Unité intérieure

360 Colonne montante inf. ou égale a 640 Colonne montante inf. ou égale a 850 eure Plafond

(REMARQUE)

L'orifice de refoulement étant fabriqué en plastique ABS, ne pas utiliser de colle au chlorure de vinyle. Utiliser la conduite souple (bande fixe) fournie dans le kit.

supérieur ou égal à 1000 supérieur ou égal à 15 supérieur ou égal à 1000 supérieur ou égal à 15 supérieur ou égal à 1000

Trou prédécoupé pour prise d'air frais ∅100

Vue Z

• Commande filaire RBC-AMT21E RBC-AMT31E
• Commande filaire simplifiée RBC-AS21E RBC-AS21E2
• Kit de télécommande infrarouge TCB-AX21U(W)-E TCB-AX21U(W)-E2
• Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Calibre du flexible

d'évacuation des condensats

Dégagement requis pour la pose et l'entretien

200 Trou d'inspection (□450) Trou d'inspection (□450)

- Cassette 2-voies

Centre de l'unité principale Centre du panneau Boîtier électrique 35 95 1. Pas de vis de suspension 480 Dimensions externes de l'unité 550 Ouverture de plafond 620 Dimensions externes du panneau 650 30 Dimensions externes de l'unité 830 Pas de vis de suspension 880 Ouverture de plafond 960 Dimensions externes du panneau 1000

Vue Z

Sortie d'air (2 voies) 1000 Sortie d'air (2 voies) 650

sup. ou égal à 5 mm Plafond sup. ou égal à 1000 Obstruction sup. ou égal à 1000 sup. ou égal à 1000

Dégagement requis pour la pose et l'entretien

Unité intérieure inf. ou égal à 100 mm inf. ou égal à 160 mm inf. ou égal à 508 mm Plafond

• Commande filaire RBC-AMT21E RBC-AMT31E
• Commande filaire simplifiée RBC-AS21E RBC-AS21E2
• Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
  Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Vis de suspension 4-M10 à fournir sur place 265 398 222 156 Ø200 60 53 8 Panneau de plafond (à fournir sur place) Z Plafond Trou prédécoupé pour gaine de dérivation (aussi sur l'envers)

Raccord de liaison frigorifique (Côté gaz ∅ 9,5) 100 56 75 55 Raccord de liaison frigorifique (Côté liquide ∅ 6,4) Point d'échantillonnage sur l'évacuation 35 35 178 242 282 348 Branchement à l'alimentation électrique 210 Trou prédécoupé pour prise d'air (seulement sur l'envers)

Centre de l'unité principale Centre du panneau Boîtier électrique 35 95 Pas de vis de suspension 480 Dimensions externes de l'unité 550 Ouverture de plafond 620 Dimensions externes du panneau 650 30 Dimensions externes de l'unité 1350 Pas de vis de suspension 1400 Ouverture de plafond 1480 Dimensions externes du panneau 1520

Vue Z

Sortie d'air (2 voies) Entrée d'air (2 voies) 650

sup. ou égal à 5 mm sup. ou égal à 1000 plafond Obstruction sup. ou égal à 1000 sup. ou égal à 1000

Dégagement requis pour la pose et l'entretien

inf. ou égal à 100 mm Plafond inf. ou égal à 160 mm inf. ou égal à 508 mm

Vis de suspension 4-M10 à fournir sur place

295 398 222 156 200 60 53 8 Panneau de plafond (à fournir sur place) Z Plafond Trou prédécoupé pour gaine de dérivation (aussi sur l'envers)

• Commande filaire RBC-AMT21E RBC-AMT31E
• Commande filaire simplifiée RBC-AS21E RBC-AS21E2
• Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
• Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Raccord de liaison frigorifique (Côté gaz ∅ B)

Raccord de conduite d'évacuation intérieur ∅ 32, nominal ∅ 25, pour embout en chlorure de vinyle

Raccord de liaison frigorifique (Côté liquide Ø A) 56 75 100 55 Point d'échantillonnage sur l'évacuation 35 150 35 242 282 348 78 210 Branchement à l'alimentation électrique Trou prédécoupé pour prise d'air (seulement sur l'envers)

Modèle	A	B
MMU-AP0151WH à AP0181WH	6.4	12.7
MMU-AP0241WH à AP0301WH	9.5	15.9

MMU-AP0481WH

Centre de l'unité principale
Centre du panneau

Boîtier électrique 105 95 5 Pas de vis de suspension 510 Dimensions externes de l'unité 620 Ouverture de plafond 650 Dimensions externes du panneau 680 Dimensions externes de l'unité 1650 Pas de vis de suspension 1700 Ouverture de plafond 1850 Dimensions externes du panneau 1898

Vue Z
Sortie d'air (2 voies)
Entrée d'air (2 voies)

1898 680

sup. ou égal à 5 mm plafond Obstruction sup. ou égal à 1000 sup. ou égal à 1000 sup. ou égal à 1000 sup. ou égal

Dégagement requis pour la pose et l'entretien
Vis de suspension 4-M10 à fournir sur place

406 230 166 8 Panneau de plafond 455 150 200 200 60 68 Plafond Z

Panneau de plafond (à fournir sur place)
Trou prédécoupé pour gaine de dérivation (aussi sur l'envers)

inf. ou égal à 100 mm Plafond inf. ou égal à 160 mm inf. ou égal à 508 mm

Raccord de liaison frigorifique (Côté gaz Ø 15,9) 56 75 Raccord de conduite d'évacuation (VP25) Raccord de liaison frigorifique (Côté liquide Ø 9,5) 100 55 Point d'échantillonnage sur l'évacuation 15 86 15 186 250 290 356 210 Trou prédécoupé pour prise d'air (seulement sur l'envers) Branchement à l'alimentation électrique

• Commande filaire RBC-AMT21E RBC-AMT31E
- Commande filaire simplifiée RBC-AS21E RBC-AS21E2
- Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
• Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

- Cassette 1-voie

MMU-AP0071YH, AP0091YH, AP0121YH

Vis de suspension 4-M10 à fournir sur place
Raccord de liaison frigorifique (Côté liquide) ∅ 6,4
Plafond
Trou de fixation du panneau 5 positions

Calibres

Modèle MMU-	A	B	C
AP0071YH, AP0091YH, AP0121YH	235	245	200

• Commande filaire RBC-AMT21E RBC-AMT31E
- Commande filaire simplifiée RBC-AS21E RBC-AS21E2
- Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
- Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

sup. ou égal à 100
sup. ou égal à 100

sup. ou égal à B

sup. ou égal à 200

Dégagement requis pour la pose et l'entretien

sup. ou égal à 200 plafond sup. ou égal à 1000 Obstacle sup. ou égal à 1000 sup. ou égal à 1000

• Commande filaire RBC-AMT21E RBC-AMT31E
• Commande filaire simplifiée RBC-AS21E RBC-AS21E2
• Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
• Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Dégagement requis pour la pose et l'entretien

- Unité gainable standard

Trou prédécoupé Ø125 (pour entrée d'air) Vis taraudeuse 10-Ø4 Ø160 150 91 Pas de vis de boulon de suspension A ± 7.5 (En cas de fixation directe) B C 142 215 44 49 Raccord de liaison frigorifique (côté liquide F) Sortie d'air Raccord de liaison frigorifique (côté liquide Ø G) Ouverture de plafond D Entrée d'air 240 E Entrée d'air Raccord de conduite d'évacuation (raccord VP25 pour embout en chlorure de vinyle intérieur Ø 32) Dimensions externes de l'unité 25 800 40 Pas de vis de boulon de suspension 700 41 50 638 498 393 41 131 50 50 243. 196 Ouverture dans le plafond 470 Raccord de liaison frigorifique (côté liquide Ø G) Ø 26 canalisation pour câbles d'alimentation électrique télécommande Panneaux C, L Entrée d'air

Modèle MMD-	A	B	C	D	E	F	G
AP0071BH, AP0091BH, AP0121BH	616	550	350	600	470	9.5	6.4
AP0151BH, AP0181BH	766	700	500	750	620	12.7	9.4
AP0241BH, AP0271BH, AP0301BH	1066	1000	800	1050	920	15.9	9.5
AP0361BH, AP0481BH, AP0561BH	1416	1350	1150	1400	1270	15.9	9.5

(Remarque)

Filtres haute efficacité (2) fornis.

Filtre désodorisant non fourni.

(Remarque)

Effectuer un trou d'inspection en A comme indiqué dans le schéma suivant pour la maintenance de l'équipement.

Sortie d'air Ouverture dans le plafond (150mm) Trou d'inspection A 450mm Trou d'inspection B 450mm Filtre à air 700 mm pour la maintenance du filtre à air 700 mm pour la maintenance du filtre à air

• Commande filaire RBC-AMT21E RBC-AMT31E
- Commande filaire simplifiée RBC-AS21E RBC-AS21E2
- Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
• Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

infl. ou égal à 550 mm infl. ou égal à 271 mm inf. ou égal à 100 mm Flexible d'évacuation des condensats

- Unité gainable haute pression statique

MMD-AP0181H à AP0361H

Trou pour vis de suspension (4-Ø 12 x 72) Alimentation électrique/ conduites de raccordement Ø26 (sous le boîtier électrique) Boîtier électrique Raccord de liaison frigorifique (côté gaz ØB) Tou de vis pour la t fixation des gaines (8-M6) Entrée Raccord de liaison frigorifique (côté liquide ØA) Raccord de conduite d'évacuation (VP25)

MMD-AP0481H

Alimentation électrique/conduites de raccordement Ø26 (sous le boîtier électrique) Boîtier électrique Trou pour vis de suspension (4-Ø 12 x 72) Raccord de liaison frigorifique (côté liquide Ø 9,5) Raccord de liaison frigorifique (côté gaz 15,9) Z → 35 103 105 60 40 380 90 35 243 Raccord de conduite d'évacuation (VP25) Trou de vis pour la fixation des gaines (8-M6) Entrée d'air Vue Z Sortie d'air Trou de vis pour la fixation des gaines (8-M6) Vale Z Tou de vis pour la fixation des gaines (8-M6)

Vue Z de vis pour la fixation gaines (8-M6) Sortie d'air

850 348 348 77 13 226 (141) Sortie d'air Trou de vis pour la fixation des gaines (8-M6)

Type AP0181H à AP0271H
Type AP0361H

Modèle MMD-	A	B
AP0181H	6.4	12.7
AP0241H, AP0271H, AP0361H, AP0481H	9.5	15.9

MMD-AP0721H, AP0961H

Fente pour vis de suspension (4-Ø 12 92) 1328 (Pas de vis de boulon de suspension) 100 Boîtier électrique Raccord de liaison frigorifique (côté gaz ØA) 1250 470 190 250 250 250 250 1200 160 45 624 698 Trou de vis pour la fixation des gaines (10-M6) En Raccord de conduite d'évacuation (VP25) 370 65 Sortie

Modèle MMD-	Conduite de gaz ∅ A
AP0721H	22.2
AP0961H	22.2

Trou de vis pour la fixation des gaines (10-M6)

Dégagement requis pour la pose et l'entretien *1 sup. ou égal à 500 Dégagement nécessaire à l'entretien Trou d'inspection □ 600 sup. ou égal à 600 Dégagement nécessaire à l'entretien

*1 Les dégagement nécessaires pour l'entretien des systèmes MMD-AP0721H et AP0961H sont différents de ceux illustrés dans le schéma ci-dessus. Pour de plus amples détails, contacter votre revendeur.

• Commande filaire RBC-AMT21E RBC-AMT31E
- Commande filaire simplifiée RBC-AS21E RBC-AS21E2
- Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
- Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

- Plafonnier

Trou prédécoupé pour le passage des câbles en hauteur Trou prédécoupé pour le passage du câblage électrique Trou prédécoupé pour le passage du câblage de la télécommande 216 11076 50 130 200 216 70 170 320 170 position de suspension) Calibre de la conduite d'évacuation raccordée par la gauche B (position de suspension) Raccord de liaison frigorifique (côté liquide Ø D) 7597 146 Raccord de conduite d'évacuation Raccord de liaison frigorifique (côté gas Ø C) Trou prédécoupé pour la sortie des liaisons 210 167 105 114 680 Raccord de vidange VP20 (dia. interne du capteur sans fil 26, conduite souple fournie)

Section réservée au montage du capteur sans fil (en option)

Vis de suspension Surface de plafond Unité A une distance de 50

sup. ou égal à 250 (La partie avant doit être de niveau) sup. ou égal à 250 (500)

Espace requis pour la pose et l'entretien

• Commande filaire RBC-AMT21E RBC-AMT31E
- Commande filaire simplifiée RBC-AS21E RBC-AS21E2
- Kit de télécommande infrarouge RBC-AX22CE RBC-AX22CE2
- Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Trou prédécoupé pour le passage du câblage de la télécommande

Trou prédécoupé pour le passage du câblage électrique Trou pour le passage du câblage de la télécommande Orifice d'admission d'air (gaine vendue séparément) (trou prédécoupé Ø92)

Trou dans le mur réservé aux conduites (trou de ∅ 100)
Trou prédécoupé pour le passage de la conduite d'évacuation raccordée par la gauche

- Type mural haut

MMK-AP0071H, AP0091H, AP0121H
Emplacement des trous sur la plaque de montage.

690 (plaque de montage) 102.5 102.5 Fente 15-6 x

690 45 75 75 75 75 75 75 75 75 pour vis à bois 30 13 22.5 50 50 160 344 18-φ6 400 Fente pour vis d'ancrage 10-10 x 20

(Plaque de montage y compris)

Extrémité supérieure de la plaque de montage

Entrée d'air 24 368 50 75 76 60 110

Sortie d'air
(Flux de l'air réglable vers le haut, le bas, la gauche ou la droite.)

Raccord gaz 440 Raccord liquide 540 Raccord de vidange 560 20

A la livraison
(conduite d'évacuation raccordée par la gauche)

210 77 Plaque de montage y compris (accessoire) Vis de terre (M4) (à l'intérieur du boîtier électrique) Raccord de liaison frigorifique Côté gaz Ø 9,5 Raccord de liaison frigorifique Côté liquide Ø 6,4 φ20 380 450 480 Raccord de conduite d'évacuation

Trou prédécoupé pour le passage des liaisons côté gauche/droit

sup. ou égal à 300 sup. ou égal à 300

Dégagement requis pour l'entretien

• Commande filaire RBC-AMT21E RBC-AMT31E
• Commande filaire simplifiée RBC-AS21E RBC-AS21E2
• Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
• Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Emplacement des trous prévus pour la plaque de montage

sup. ou égal à 300 sup. ou égal à 30 sup. ou égal à 300

Dégagement requis pour l'entretien

• Commande filaire RBC-AMT21E RBC-AMT31E
- Commande filaire simplifiée RBC-AS21E RBC-AS21E2
- Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
- Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

MMK-AP0241H

Emplacement des trous prévus pour la plaque de montage

Fente pour vis à bois 15-6 x 30
(Plaque de montage y compris)
Fente pour vis d'ancrage 10-10 x 20
Trou prédécoupé pour le passage des liaisons côté gauche/droit
A la livraison
(conduite d'évacuation raccordée par la gauche)

sup. ou égal à 300 sup. ou égal à 300 sup. ou égal à 300

Dégagement requis pour l'entretien

• Commande filaire RBC-AMT21E RBC-AMT31E

- Commande filaire simplifiée RBC-AS21E RBC-AS21E2

- Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2

- Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

- Console carrossée

Trou pour cordon électrique (orifice prédécoupé ∅ 26 des deux côtés)

- Commande filaire

• Commande filaire simplifiée RBC-AS21E RBC-AS21E2
• Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
• Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

93 35 Raccord de liaison frigorifique (côté liquide ∅ B) Raccord de liaison frigorifique (côté gaz ∅ A) 177 Raccord de conduite d'évacuation ∅ 20

35 160 90 130 5 140

Plans cotés des liaisons

Dégagement requis pour l'entretien La liaison indiquée sur le schéma se trouve du côté gauche

Mur sup. ou égal à (Avant) (500) sup. ou égal à 300 (Avant) Mur

- Console non-carrossée

Trou de fixation (au sol) taille de l'orifice de sortie d'air dans la bride) Section de panneau de plafond sup. ou égal à 150 95 B 50 130 25 145 C 100 sup. ou égal à 150

(Dégagement nécessaire pour l'entretien)

D × 100 = 700 Boîtier de s détente Trou G-Ø 4,7 (devant et derrière) Trou 4-Ø 15 (pour montage.arrière) ① ② ④ 600 425 105 80 ⑤ B 55 85 315 140

(Dégagement nécessaire pour l'entretien)

M. Procédure (en) louape de 10 65 123 170 135 436 397 274 224 104 Trou 2-12 x 18 Trou de fixation (au sol) ③ 110 155 220

N°	Dénomination
1	Raccord de raccordement côté liquide ( E )
2	Raccord de raccordement côté gaz ( F )
3	Raccord de raccordement au tuyau de vidange (20A)
4	Coffret électrique(borne de terre située à l’intérieur)
5	Filtre à air

Calibres

Modèle MML-	A	B	C	D	E	F	G
AP0071BH, AP0091BH, AP0121BH	610	580	550	4	6.4	9.5	5
AP0151BH, AP0181BH	910	880	850	7		12.7	8
AP0241BH					9.5	15.9

- Commande filaire

RBC-AMT21E

RBC-AMT31E

• Commande filaire simplifiée

RBC-AS21E

RBC-AS21E2

- Application d'une horloge hebdomadaire

RBC-AMT31E et RBC-EXW21E2

- Armoire

Mur 300 En cas de distance à respecter monter à une distance de 50 mm du mur 80 105 92 42 88 150 Raccord de liaison frigorifique par le bas (trou prédécoupé 50 x 120) 10 640 10 Plaque de montage

Sortie 600 30 x 3 30 x 3 80 20 40 210 25 815 Boîtier de commande Couvercle du boîtier de commande 1750 631 10 59 Plaque de montage Conduite dévacuation Entrée d'air 120 180 120 165 Raccord de liaison frigerifique (par le h

Raccord de liaison frigorifique (par l'arrière) (Trou prédécoupé ∅ 130)

210 Mur 107 F fr (°) 132 50 V 200

Raccord de liaison frigorifique (par le bas) (trou prédécoupé 50 x 120)

Calibres

Modèle	A	B
MMF-AP0151H, AP0181H	12.7	6.4
MMF-AP0241H, AP0271H	15.7	9.5

Dégagement requis pour l'entretien (pour le conduites raccordées par la droite)

Raccord de liaison frigorifique (des deux côtés) (Trou prédécoupé ∅ 80)

Emplacement des liaisons frigorifique

Raccord de liaison frigorifique (côté gaz A) 345 115 181 1.55

Raccord de liaison frigorifique (côté liquide B)

• Commande filaire RBC-AMT21E RBC-AMT31E
• Commande filaire simplifiée RBC-AS21E RBC-AS21E2
Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Détail du trou les conduites passant par l'arrière

2- trou inférieur Pour boulon à écrou M8 ou vis d'ancrage M8

1770 1773 a b 120 120 Dans le cas Dans le cas Trou préd

Trou prédécoupé ∅ 13 (pour conduites passant par l'arrière)
4- trou inférieur Pour boulon à écrou M8 ou vis d'ancrage M8

Détail du trou les conduites passant par le bas

105 50 88 42 120 150 640 50 x (pou)

50 x 120 (carré) (pour conduites sous-face)

MMF-AP0361H, AP0481H, AP0561H

En cas de distance à respecter monter à une distance de 50 mm du mur Raccord de liaison frigorifique par le bas (trou prédécoupé 50 x 120) Plaque de montage Sortie 600 30 x 3 30 x 3 80 20 Boîtier de commande Couvercle du boîtier de commande 1750 390 Mur Plaque de montage Entrée d'air Conduite dévacuation 120 120 165 180 125 380 40 120 160 50 Plaque de montage Raccord de liaison frigorifique (par l'arrière) (Trou prédécoupé Ø 130) Raccord de liaison frigorifique (par le bas) (trou prédécoupé 50 x 120)

Mur 50 (a) 20 (b) Mur

Dégagement requis pour l'entretien (pour le conduites raccordées par la droite

Mur Supérieur à 1000 Avant Supérieur à 500

Supérieur à 200 Mur Sol

Raccord de liaison frigorifique (des deux côtés) (Trou prédécoupé ∅ 80)
Vis de terre (M4)
Raccord de liaison frigorifique (côté gaz ∅ 19)

Emplacement des liaisons frigorifique

Liquid 320 115 175 Gaz 3° 3° 195 215

Raccord de liaison frigorifique (côté liquide ∅ 9,5)

Détail du trou les conduites passant par l'arrière

2- trou inférieur Pour boulon à écrou M8 ou vis d'ancrage M8 1770 1773 a b 120 Dans le cas Dans le cas 120 Trou prédécoupé Ø 13 (pour conduites passant par l'arrière)

• Commande filaire RBC-AMT21E RBC-AMT31E
- Commande filaire simplifiée RBC-AS21E RBC-AS21E2
- Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
- Application d'une horloge hebdomadaire RBC-AMT31E et RBC-EXW21E2

Détail du trou les conduites passant par le bas

4- trou inférieur Pour boulon à écrou M8 ou vis d'ancrage M8 50 x 120 (carré) (pour conduites sous-face)

Unitè extérieure

MMY-MAP0501T8, MAP0601T8, MAP0801T8, MAP1001T8, MAP1201T8 MMY-MAP0501HT8, MAP0601HT8, MAP0801HT8, MAP1001HT8, MAP1201HT8 MMY-MAP0501HT7, MAP0601HT7, MAP0801HT7, MAP1001HT7, MAP1201HT7

4-15 x 20 (fente) 700 Pas de vis de boulon d'ancrage 990 750 755 Pas de vis de boulon d'ancrage 790 (y compris les pieds)

(REMARQUES)

1. Si l'unité extérieure est surmontée d'un obstacle, réserver un espace supérieur ou égal à 2 m entre l'unité et l'obstacle.
2. Tout obstacle situé dans le périmètre de l'unité extérieure doit être écarté de 800 mm minimum de l'unité.
3. Tirer la conduite fournie sur place vers l'avant de l'unité extérieure horizontalement et laisser au moins 500 mm d'espace entre l'unité extérieure et la conduite si cette dernière est posée transversalement.

Raccord de conduite d'équilibrage d'huile ∅ 9,5

Modèles concernés	A	B	C
MMY-MAP0501T8, MAP0501HT8, MAP0501HT7	15.9	9.5	280
MMY-MAP0601T8, MAP0601HT8, MAP0601HT7	19.1	9.5	280
MMY-MAP0801T8, MAP0801HT8, MAP0801HT7	22.2	12.7	(205)
MMY-MAP1001T8, MAP1001HT8, MAP1001HT7	22.2	12.7	(205)
MMY-MAP1201T8, MAP1201HT8, MAP1201HT7	28.6	12.7	(205)

*1 Position de coupe de la liaison L raccordée côté gaz (position préconisée pour le raccord)

sup. ou égal à 1010 sup. ou égal à 500 sup. ou égal à 500 sup. ou égal à 10 sup. ou égal à 10 Avant (pour les interventions et les entretiens) sup. ou égal à 1750

MMY-MAP0601HT7
MMY-MAP0601HT7
Section de mise à la terre de la sous-plaque

100 80 Fondation 630 75.5 Pas de vis de boulon d'ancrage 610 100 80 700 Fondation Pas de vis de boulon d'ancrage

Dégagement requis pour l'entretien

sup. ou égal à 500 (Avant Avant) (Remarque 3) (sup. ou égal à 1000) sup. ou égal à 600 sup. ou égal à 600 sup. ou égal à 500 sup. ou égal à 800 sup. ou égal à 500 (Avant Avant) (Remarque 3) (sup. ou égal à 1000) sup. ou égal à 600 sup. ou égal à 500 sup. ou égal à 500 sup. ou égal à 500 sup. ou égal à 500 sup. ou égal à 500 sup. ou égal à 500 sup. ou égal à 500 sup. ou égal à 500 sup. ou égal à 500 Supérieure d'Égalité de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loigne de la Loignement

Trou prédécoupé pour le passage des câbles de commande (∅ 27)

155 215 135 88 115 88 225 230

Vue détaillée des orifices de la liaison avant/de câblage
Trou prédécoupé pour le passage des câbles d'alimentation (∅ 48)

RacRaccord de liaison frigorifique (côté liquide) cord de conduite d'équilibrage d'huile

67 55 140 Trou carré 20 52 173 136 125 64 Raccor

Raccord de liaison frigorifique (côté liquide)
Raccord de liaison frigorifique (côté gaz)
Vue détaillée de l'orifice pour liaison en bas (vue d'ensemble)

Connexion de deux unités

MMY-AP1401T8, AP1601T8, AP1801T8, AP2001T8, AP2211T8, AP2411T8 MMY-AP1401HT8, AP1601HT8, AP1801HT8, AP2001HT8, AP2211HT8, AP2411HT8 MMY-AP1401HT7, AP1601HT7, AP1801HT7, AP2001HT7, AP2211HT7, AP2411HT7

(REMARQUES)

1. Si l'unité extérieure est surmontée d'un obstacle, respecter un espace supérieur ou égal à 2 m entre l'unité et l'obstacle.
2. Tout obstacle dans le périmètre de l'unité extérieure doit être écarté de 800 mm minimum de l'unité.
3. Tirer la conduite fournie sur place vers l'avant de l'unité extérieure horizontalement et laisser au moins 500 mm d'espace entre l'unité extérieure et la conduite si cette dernière est posée transversalement..
4. Installer chacune des unités extérieures par ordre de puissance. (Unité de tête ≥ Unité suivante)

sup. ou égal à 20 990 990 750 755 d'ancrage 790 Pas de vis de boulon d'ancrage (y compris les pieds) 700 (310) 700 Pas de vis de boulon d'ancrage 8-15 x 20 (fente) ②

① boulon d'ancrage ② boulon d'ancrage 165 1800 1640 700 88 2000

Combinaison d’unités	Combinaison d’unités extérieures
	Unité de tête	Unité suivante
MMY-AP1401T8, AP1401HT8, AP1401HT7	MMY-MAP0801T8, MAP0801HT8, MAP0801HT7	MMY-MAP0601T8, MAP0601HT8, MAP0601HT7
MMY-AP1601T8, AP1601HT8, AP1601HT7	MMY-MAP0801T8, MAP0801HT8, MAP0801HT7	MMY-MAP0801T8, MAP0801HT8, MAP0801HT7
MMY-AP1801T8, AP1801HT8, AP1801HT7	MMY-MAP1001T8, MAP1001HT8, MAP1001HT7	MMY-MAP0801T8, MAP0801HT8, MAP0801HT7
MMY-AP2001T8, AP2001HT8, AP2001HT7	MMY-MAP1001T8, MAP1001HT8, MAP1001HT7	MMY-MAP1001T8, MAP1001HT8, MAP1001HT7
MMY-AP2211T8, AP2211HT8, AP2211HT7	MMY-MAP1201T8, MAP1201HT8, MAP1201HT7	MMY-MAP1001T8, MAP1001HT8, MAP1001HT7
MMY-AP2411T8, AP2411HT8, AP2411HT7	MMY-MAP1201T8, MAP1201HT8, MAP1201HT7	MMY-MAP1201T8, MAP1201HT8, MAP1201HT7

sup. ou égal à 500 sup. ou égal à 1750 sup. ou égal à 10 sup. ou égal à 10 Avant (pour les interventions et les entretiens) sup. ou égal à 2020

Dégagement requis pour l'entretien

Connexion de trois unités

MMY-AP2201T8, AP2401T8, AP2601T8, AP2801T8, AP3001T8, AP3211T8, AP3411T8, AP3611T8

MMY-AP2201HT8, AP2401HT8, AP2601HT8, AP2801HT8, AP3001HT8, AP3211HT8, AP3411HT8, AP3611HT8

MMY-AP2201HT7, AP2401HT7, AP2601HT7, AP2801HT7, AP3001HT7, AP3211HT7, AP3411HT7, AP3611HT7

(REMARQUES)

1. Si l'unité extérieure est surmontée d'un obstacle, respecter un espace supérieur ou égal à 2 m entre l'unité et l'obstacle.
2. Tout obstacle dans le périmètre de l'unité extérieure doit être écarté de 800 mm minimum de l'unité.
3. Tirer la conduite fournie sur place vers l'avant de l'unité extérieure horizontalement et laisser au moins 500 mm d'espace entre l'unité extérieure et la conduite si cette dernière est posée transversalement..
4. Disposer chacune des unités extérieures par ordre de puissance.

(Unité de tête ≥ Unité suivante 2 ≥ Unité suivante 3)

① boulon d'ancrage ② boulon d'ancrage ③ boulon d'ancrage 1800 1640 700 88 3010

990 sup. ou égal à 20 990 sup. ou égal à 20 990 750 Pas de vis de boulon d'ancrage 755 790 (y compris les pieds) 700 (310) 700 (310) 700 Pas de vis de boulon d'ancrage ② ③ Pas de vis de boulon d'ancrage 12-15 x 20 (fente)

Unités combinées	Combinaison d’unités extérieures
	Unité de tête	Unité suivante	Unité suivante
MMY-AP2201T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0601T8, HT8, HT7
MMY-AP2401T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7
MMY-AP2601T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7
MMY-AP2801T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP0801T8, HT8, HT7
MMY-AP3001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7
MMY-AP3221T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7
MMY-AP3411T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1001T8, HT8, HT7
MMY-AP3611T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7	MMY-MAP1201T8, HT8, HT7

Connexion de quatre unités

MMY-AP3201T8, AP3401T8, AP3601T8, AP3801T8, AP4001T8, AP4201T8, AP4401T8, AP4601T8, AP4801T8

1. Si l'unité extérieure est surmontée d'un obstacle, respecter un espace supérieur ou égal à 2 m entre l'unité et l'obstacle.
2. Tout obstacle dans le périmètre de l'unité extérieure doit être écarté de 800 mm minimum de l'unité.
3. Tirer la conduite fournie sur place vers l'avant de l'unité extérieure horizontalement et laisser au moins 500 mm d'espace entre l'unité extérieure et la conduite si cette dernière est posée transversalement..
4. Disposer les unités extérieures par ordre de puissance. ( Unité de tête ≥ Unité suivante②≥ Unité suivante③≥ Unité suivante④)

(Remarque 4) sup. ou égal à 500 (Remarque 3) (sup. ou égal à 1000) sup. ou égal à 600 (Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avant Avan (Remarque 4) sup. ou égal à 500 inf. ou égal à 800 mm

(Remarque 4) sup. ou égal à 500 (Avant Avant Avant Avant Avant Avant Avant (Remarque 3) sup. ou égal à 600 (Avant Avant Avant Avant Avant Avant Avant sup. ou égal à 600 (Avant Avant Avant Avant Avant Avant sup. ou égal à 500

inf. ou égal à 800 mm

(Remarque 4) sup. ou égal à 500 sup. ou égal à 20 sup. ou égal à 20 sup. ou égal à 20 sup. ou égal à 1750 sup. ou égal à 4040 sup. ou égal à 500 Dégagement

Avant (pour les interventions et les entretiens)

Distributeur/raccord Y

Distributeur

Raccordement d'équilibrage d'huile

Ø9.5 Ø9.5 7 13 Ø9.5 7 32 7

	Qté de prices accessoires
Raccordement gaz	61 × 1, 62 × 1, 71 × 2, 73 × 2, 74 × 1,
Raccordement liquide	14 × 2, 18 × 1, 85 × 2, 86 × 1

Raccord Y

RBM-BY53E, BY103E

Raccordement gaz

Caractéristiques techniques

CARACTERISTIQUESTECHNIQUES

Unité intérieure (caractéristique 50Hz)

Appellation MMU-

AP0091H

AP0121H

AP0151H

AP0181H

AP0241H

AP0271H

AP0301H

AP0361H

AP0481H

AP0561H

Puissance frigorifique/calorifique (remarque 1) (kW)

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

11.2/12.5

14.0/16.0

16.0/18.0

Caractéristiques électriques

Alimentation électrique

Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)

Intensité en fonctionnement (A)

0.17

0.19

0.21

0.24

0.35

0.59

0.81

0.83

Puissance absorbée (kW)

0.020

0.022

0.026

0.032

0.048

0.070

0.110

0.112

Intensité au démarrage(A)

0.30

0.33

0.36

0.42

0.59

0.87

1.23

1.26

Aspect

Unité principale

Plaque d'acier galvanisé avec isolation thermique

Sous-face

Modèle

RBC-U21PG (W) -E

Coloris de panneau

Blanc lunaire (Munsell/2.5GY 9.0/0.5)

Dimensions externes

Unité principale

Hauteur (mm)

256

319

Largeur (mm)

840

Profondeur (mm)

840

Sous-face

Hauteur (mm)

35

Largeur (mm)

950

Profondeur (mm)

950

Poids total

Unité principale (kg)

20

22

23

28

Sous-face (kg)

4.5

Echangeur de chaleur

Tube à ailettes

Isolation sonore et termique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur turbo

Débit d'air standard haut (moyen/bas) (m3/h)

800(730/680)

930(830/790)

1,050(920/800)

1,200(920/820)

1,320(1,110/850)

1,680(1,300/1,070)

2,040(1,430/1,130)

2,090(1,520/1,230)

Moteur (W)

60

90

Filtre à air

Filtre standard longue durée

Type de commande

Télécommande

Liaison

Raccordement gaz (mm)

∅9.5

∅12.7

∅15.9

Raccordement liquide (mm)

∅6.4

∅9.5

Raccord vindage (dia. nominal mm)

25 (tube en polyvinyle)

Niveau de pression sonore (remarque 2)(haut/moyen/bas) (dB(A))

30/29/27

31/29/27

32/29/28

34/31/28

37/33/30

40/36/33

44/38/34

45/40/34

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°CBS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MMU-

AP0071WH

AP0091WH

AP0121WH

AP0151WH

AP0181WH

AP0241WH

AP0271WH

AP0301WH

AP0481WH Chine uniquement

Puissance frigorifique/calorifique (kW)

2.2/2.5

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

14.0/16.0

Caractéristiques électriques

Alimentation électrique

Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)

Alimentation monophasée 50Hz 220 V

Intensité en fonctionnement (A)

0.31

0.32

0.46

0.47

1.16

Puissance absorbée (kW)

0.070

0.072

0.105

0.106

0.250

Coefficient de puissance (%)

97

99

98

98

Intensité au démarrage (A)

0.47

0.60

0.89

0.98

1.33

Aspect

Unité principale

Plaque d'acier galvanisée avec isolation thermique

Sous-face

Modèle

RBC-UW136PG

RBC-UW266PG

RBC-UW466PG

Coloris

Ivoire clair (Munsell 10Y 9/0.5)

Dimensions externes

Unité principale

Hauteur (mm)

398

406

Largeur (mm)

830

1,350

1,650

Profondeur (mm)

550

620

Sous-face

Hauteur (mm)

8

Largeur (mm)

1,000

1,520

1,898

Profondeur (mm)

650

680

Poids total

Unité principale (kg)

33

44

48

52

Sous-face (kg)

8

11

18

Echangeur de chaleur

Tube à ailettes

Matériau insonorisant et isothermique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur centrifuge

Débit d'air standard (m3/h) (haut/moyen/bas)

570/510/450

780/700/600

1140/960/720

1260/1140/960

1920/1500/1050

Moteur (W)

53

39

53

92

Filtre à air

Filtre standard longue durée

Type de commande

Télécommande

Liaison

Raccordement gaz (mm)

∅9.5

∅12.7

∅15.9

Raccordement liquide(mm)

∅6.4

∅9.5

Raccordidange (dia. nominal mm)

25 (tube en polyvinyle)

Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas)

34/32/30

35/33/30

38/35/33

40/37/34

45/42/39

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MMU-			AP0071YH	AP0091YH	AP0121YH	AP0151SH	AP0181SH	AP0241SH
Puissance frigorifique/calorifique (remarque 1) (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caractéristiques électriques (Remarque 2)	Alimentation électrique		Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Intensité en fonctionnement (A)		0.24			0.48		0.55
	Puissance absorbée (kW)		0.053			0.103		0.115
	Coefficient de puissance (%)		95			93		91
	Intensité au démarrage (A)		0.6			0.8		1.1
Aspect	Unité principale		Plaque d'acier galvanisé avec isolation thermique
	Sous-face	Description	RBC-UY135PG			RBC-US165PG		RBC-US265PG
		Coloris de panneau	W : Ton soie (1Y8.5/0.5)
Dimensions externes	Unité principale	Hauteur (mm)	235			198
		Largeur (mm)	850			1,000		1,200
		Profondeur (mm)	400			655
	Sous-face	Hauteur (mm)	18			10
		Largeur (mm)	1,050			1,220		1,420
		Profondeur (mm)	470			755
Poids total	Unité principale (kg)		22			27		31
	Sous-face (kg)		3.5			8		9
Echangeur de chaleur			Tube à ailettes
Isolation sonore et thermique			Isolation non inflammable
Unité de venti-lateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3h)		540/480/420			780/720/660		1,200/1,140/1,020
	Moteur (W)		22			34
Type de commande			Télécommande
Thermostat d'ambiance			Fourni
Filtre à air			Filtre standard longue durée
Liaison	Raccordement gaz (mm)		∅9.5			∅12.7		∅15.9
	Raccordement liquide (mm)		∅6.4					∅9.5
	Raccord vidange (dia.nominal mm)		25 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))			42/39/34			42/39/35		43/41/37

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales Mode froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MMD-

AP0071BH

AP0091BH

AP0121BH

AP0151BH

AP0181BH

AP0241BH

AP0271BH

AP0301BH

AP0361BH

AP0481BH

AP0561BH

Puissance frigorifique/calorifique (remarque 1) (kW)

2.2/2.5

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

11.2/12.5

14.0/16.0

16.0/18.0

Caractéristiques électriques

Alimentation électrique

Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)

Intensité de fonctionnement (A)

0.29

0.34

0.43

0.52

0.61

0.83

0.98

Puissance absorbée (kW)

0.033

0.039

0.050

0.060

0.071

0.107

0.128

Intensité audémarrage (A)

0.5

0.59

0.75

0.90

1.05

1.44

1.70

Aspect

Unité principale

Plaque d'acier galvanisé

Dimensions externes

Unité principale

Hauteur (mm)

320

Largeur (mm)

550

700

1,000

1,350

Profondeur (mm)

800

Sous-face aspirant

Hauteur (mm)

9

Largeur (mm)

630

780

1,080

1,430

Profondeur (mm)

500

Poids total

Unité principale (kg)

28

32

43

55

Sous-face (kg)

3.5

4

6

7

Echangeur de chaleur

Tube à ailettes

Isolation sonore et thermique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur centrifuge

Débit d'air standard haut (moyen/bas) (m3/h)

480(420/340)

570(490/400)

650(540/480)

780(660/540)

1,140(990/870)

1,260(1080/870)

1,620(1410/1200)

1,980(1710/1490)

Moteur (W)

120

Pression statique extérieure (réglage d'usine) (Pa)

50 (4 mmAq)

Pression statique extérieure (Pa)

110 (10 mmAq)

Filtre à air

Filtre standard longue durée

Type de commande

Télécommande

Liaison

Raccordement gaz (mm)

∅ 9.5

∅ 12.7

∅ 15.9

Raccordement liquide (mm)

∅ 6.4

∅ 9.5

Raccord vidange (dia.nominal mm)

25 (tube en polyvinyle)

Niveau de pression sonore (remarque2) (dB(A)) (haut/moyen/bas)

30/28/26

31/29/27

32/30/28

33/31/29

34/32/29

36/34/32

36/34/32

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales

Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Unités gainables haute pression statique

Appellation MMD-			AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0721H	AP0961H
Puissance frigorifique/calorifique (remarque 1) (kW)			5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0	22.4/25.0	28.0/31.5
Caractéristiques électriques		Alimentation électrique	Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
		Intensité en fonctionnement (A)	0.81	1.35		1.63	1.84	5.25	5.52
		Puissance absorbée (kW)	0.184	0.299		0.368	0.414	1.200	1.260
		Coefficient de puissance (%)	99	96		98	98	99	99
		Intensité au démarrage (A)	1.3	3.5		4.1	4.8	13.6	14.8
Aspect			Plaque d'acier galvanisé
Dimen-sions externes		Hauteur x largeur x profondeur (mm)	380 x 850 x 660				380 x 1 200 x 660	470 x 1 380 x 1 250
Poids total (kg)			50	52		56	67	150
Echangeur de chaleur			Tube à ailettes
Isolation sonore et thermique			Isolation non inflammable
Unité de venti-lateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (m3/h)		900	1,320		1,600	2,100	3,600	4,200
	Moteur (W)		160			260		370 x 3
	Pression statique extérieure (réglage d'usine) (Pa)		137
	Pression statique extérieure (Pa)		68.6-137-196
	Débit d'air limite (m3/h) Limite inférieure/limite supérieure		720/1,080	1,060/1,580		1,280/1,920	1,680/2,520	2,880/4,320	3,360/5,040
Filtre à air			Fourni en option ou à fournir sur le lieu d'implantation
Type de commande			Télécommande
Liaison		Raccordement gaz (mm)	∅ 12.7	∅ 15.9				∅ 22.2
		Raccordement liquide (mm)	∅ 6.4	∅ 9.5				∅ 12.7
		Raccordvidange (dia. nominal mm)	25 (raccord vissé mâle, un côté)
Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas)			37	40				49	50

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MMC-			AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H
Puissance frigorifique/calorifique (remarque 1) (kW)			4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0
Caractéristiques électriques	Alimentation électrique		Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Intensité en fonctionnement (A)		0.29	0.32	0.42		0.78	0.84
	Puissance absorbée (kW)		0.033	0.038	0.050		0.091	0.110
	Intensité au démarrage (A)		0.43	0.48	0.62		1.17	1.25
Aspect			Blanc (Munsell 10Y 9.3/0.4)
Dimensions externes	Hauteur x largeur x profondeur (mm)		210 x 910 x 680		210 x 1 180 x 680		210 x 1 595 x 680
Poids total (kg)			22		26		34
Echangeur de chaleur			Tube à ailettes
Isolation sonore et thermique			Isolation non inflammable
Unité de ventilateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)		720/600/540	780/660/540	1,110/900/840		1,650/1,380/1,200	1,800/1,560/1,320
	Moteur (W)		30		40		80
Type de commande			Télécommande
Thermostat d'ambiance			Attaché
Filtre à air			Filtre conventionnel (filtre longue durée)
Liaison	Raccordement gaz (mm)		∅ 12.7		∅ 15.9
	Raccordement liquide (mm)		∅ 6.4		∅ 9.5
	Raccord vidange (dia. nominal mm)		20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))			35/32/30	36/33/30	38/36/33		41/38/35	43/40/37

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation		MMK-	AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puissance frigorifique/calorifique (remarque 1) (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caractéristiques électriques	Alimentation électrique		Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Intensité en fonctionnement (A)		0.30			0.32		0.35
	Puissance absorbée (kW)		0.035			0.037		0.040
	Intensité au démarrage (A)		0.36			0.42		0.47
Aspect	Grille d'aspiration et panneau latéral		Soie floutée (Munsell 1Y 8.9/0.5)
	Grille de soufflage		Gris urbain (Munsell N6.5)
	Surface de dessous		Soie floutée (Munsell 1Y 8.9/0.5)
Dimensions externes	Hauteur x largeur x profondeur (mm)		368 x 895 x 210			368 x 1 055 x 210		368 x 1 430 x 210
Poids total (kg)			18			19		25
Echangeur de chaleur			Tube à ailettes
Isolation sonore et thermique			Isolation non inflammable
Unité de ventilateur	Ventilateur		Ventilateur tangentiel
	Débit d'air standard (haut/moyen/bas) ( m^3/h )		600/540/480			780/660/600		1,200/1,020/900
	Sortie moteur (W)		30
Filtre à air			Filtre standard simple
Type de commande			Télécommande
Liaison		Raccordement gaz (mm)	9.5			12.7		15.9
		Raccordement liquide (mm)	6.4					9.5
		Raccord vidange (dia. nominal mm)	20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))			39/34/31			42/38/35		42/38/35

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MML-		AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puissance frigorifique/calorifique (remarque 1) (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caractéristiques électriques	Alimentation électrique	Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Intesité en fonctionnement (A)	0.26		0.43		0.47
	Puissance absorbée (kW)	0.056		0.092		0.102
	Coefficient de puissance (%)	94		93		94
	Intensité au démarrage (A)	0.60		0.80		1.10
Aspect		Ton soie (1Y8.5/0.5)
Dimensions externes	Hauteur x largeur x profondeur (mm)	630 x 950 x 230
Poids total (kg)		37				40	40
Echangeur de chaleur		Tube à ailettes
Isolation sonore et thermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)	480/420/360		900/780/650		1,080/930/780
	Sortie moteur (W)	45				70
Filtre à air		Filtre standard simple
Type de commande		Télécommande
Liaison	Raccordement gaz (mm)	∅9.5			∅12.7		∅15.9
	Raccordement liquide (mm)	∅6.4					∅9.5
	Raccord vidange (dia. nominal mm)	20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (dB(A)) (dB(A))		39/37/35		45/41/38		49/44/39

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MML-		AP0071BH	AP0091BH	AP0121BH	AP0151BH	AP0181BH	AP0241BH
Puissance frigorifique/calorifique (remarque 1) (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caractéristiques électriques	Alimentation électrique	Alimentation monophasée 50Hz 230 V (220 - 240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Intensité en fonctionnement (A)	0.25			0.45		0.46
	Puissance absorbée (kW)	0.056			0.090		0.095
	Coefficient de puissance (%)	97			87		90
	Intensité au démarrage (A)	0.60			0.80		1.00
Aspect		Plaque d'acier galvanisé
Dimensions externes	Hauteur x largeur x profondeur (mm)	600 x 745 x 220			600 x 1 045 x 220
Poids total (kg)		21			29
Echangeur de chaleur		Tube à ailettes
Isolation sonore et thermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)	460/400/300			740/600/490		950/790/640
	Moteur (W)	19			70
	Plage de pressions statiques (kPa)	0
Filtre à air		Filtre standard simple
Type de commande		Télécommande
Liaison	Raccordement gaz (mm)	∅9.5			∅12.7		∅15.9
	Raccordement liquide (mm)	∅6.4					∅9.5
	Raccord vidange (dia. nominal mm)	20 (raccord vissé mâle, un côté)
Niveau de pression sonore (remarque 2) (dB(A)) (dB(A))		36 (34/32)					42 (37/33)

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées du fait du bruit extérieur.

Remarque : Caractéristiques nominales

Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Armoires

Appellation MMF-		AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0561H
Puissance frigorifique/calorifique (remarque 1) (kW)		4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0	16.0/18.0
Caractéristiques électriques	Alimentation électrique	Alimentation monophasée 50Hz 230V (220-240V) (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)	0.67		0.88		1.29	1.60
	Consommation d'énergie (kW)	0.150		0.190		0.280	0.350
	Coefficient de puissance (%)	97		94			95
	Courant de démarrage (A)	0.90		1.10		1.70	2.10
Description		W : Ton soie (1Y 8.5/0.5)
Dimensions externes	Hauteur x largeur x profondeur (mm)	1 750 x 600 x 210				1 750 x 600 x 390
Poids total (kg)		48		49		65
Echangeur de chaleur		Tube à ailettes
Matériau insonorisant et isothermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)	900/780/660		1,200/1,020/840		1,920/1,680/1,380	2,160/1,860/1,560
	Moteur (W)	37		63		11	16
Filtre à air		Filtre conventionnel (filtre simple)
Commande		Télécommande
Liaison	Raccordement gaz (mm)	12.7		15.9
	Raccordement liquide (mm)	6.4		9.5
	Orificede drainage (dia.nominalmm)	20 (raccord vissé mâle, un côté)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))		46/43/38		49/45/40		51/48/44	54/50/46

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.

Remarque : Caractéristiques nominales

Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Unité intérieure (caractéristique 60Hz)

Appellation MMU-

AP0091H

AP0121H

AP0151H

AP0181H

AP0241H

AP0271H

AP0301H

AP0361H

AP0481H

AP0561H

Puissance frigorifique/calorifique (remarque 1) (kW)

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

11.2/12.5

14.0/16.0

16.0/18.0

Caractéristiques électriques

Alimentation électrique

Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)

Courant de fonctionnement (A)

0.18

0.20

0.22

0.26

0.37

0.61

0.85

0.87

Consommation d'énergie (kW)

0.020

0.022

0.026

0.032

0.048

0.070

0.110

0.112

Courant de démarrage (A)

0.30

0.33

0.36

0.42

0.59

0.87

1.23

1.26

Description

Unité principale

Plaque d'acier galvanisée avec isolation thermique

Sous-face

Appellation

RBC-U21PG (W) -E

Coloris de panneau

Blanc lunaire (Munsell/2.5GY 9.0/0.5)

Dimensions externes

Unité principale

Hauteur (mm)

256

319

Largeur (mm)

840

Profondeur (mm)

840

Sous-face

Hauteur (mm)

35

Largeur (mm)

950

Profondeur (mm)

950

Poids total

Unité principale (kg)

20

22

23

28

Panneau de plafond (kg)

4.5

Echangeur de chaleur

Tube à ailettes

Matériau insonorisant et isothermique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur double-flux

Débit d'air standard élevé (moyen/bas) (m3/h)

800(730/680)

930(830/790)

1,050(920/800)

1,200(920/820)

1,320(1,110/850)

1,680(1,300/1,070)

2,040(1,430/1,130)

2,090(1,520/1,230)

Moteur (W)

60

90

Filtre à air

Filtre conventionnel (filtre longue durée)

Commande

Télécommande

Liaison

Raccordement gaz (mm)

∅9.5

∅12.7

∅15.9

Raccordement liquide (mm)

∅6.4

∅9.5

Orifice de drainage (dia. nominal mm)

25 (tube en polyvinyle)

Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas)

30/29/27

31/29/27

32/29/28

34/31/28

37/33/30

40/36/33

44/38/34

45/40/34

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Cassettes 2-voies

Appellation MMU-			AP0071WH	AP0091WH	AP0121WH	AP0151WH	AP0181WH	AP0241WH	AP0271WH	AP0301WH
Puissance frigorifique/calorifique (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	9.0/10.0
Caractéristiques électriques	Alimentation électrique		Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement(A)		0.33			0.38		0.53		0.58
	Consommation d'énergie (kW)		0.070			0.076		0.115		0.123
	Coefficient de puissance (%)		97			90		99		96
	Courant de démarrage (A)		0.46			0.59		0.87		0.96
Description	Unité principale		Plaque d'acier galvanisée avec isolation thermique
	Sous-face	Appellation	RBC-UW136PG			RBC-UW266PG
		Coloris de panneau	Ivoire clair (Munsell 10Y 9/0.5)
Dimensions externes	Unité principale	Hauteur (mm)	398
		Largeur (mm)	830			1.350
		Profondeur(mm)	550
	Sous-face	Hauteur (mm)	8
		Largeur (mm)	1,000			1,520
		Profondeur(mm)	650
Poids total	Unité principale (kg)		33			44		48
	Sous-face (kg)		8			11
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de ventilateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)		570/510/450			780/700/600		1,140/960/720		1,260/1,140/960
	Moteur (W)		53			39		53
Filtre à air			Filtre conventionnel (filtre longue durée)
Commande			Télécommande
Liaison	Raccordement gaz (mm)		∅9.5			∅12.7		∅15.9
	Raccordement liquide (mm)		∅6.4					∅9.5
	Orifice de drainage (dia. nominal en mm)		25 (tube en polyvinyle)
Niveau depression sonore (remarque2) (haut/moyen/bas) (dB(A))			34/32/30			35/33/30		38/35/33		40/37/34

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MMU-			AP0071YH	AP0091YH	AP0121YH	AP0151SH	AP0181SH	AP0241SH
Puissance frigorifique/calorifique (remarque (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
1)Caractéristiques électriques(Remarque 2)	Alimentation électrique		Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)		0.26			0.54		0.61
	Consommation d'énergie (kW)		0.056			0.115		0.130
	Coefficient de puissance (%)		98			97		97
	Courant de démarrage (A)		0.60			0.80		1.10
Description	Unité principale		Plaque d'acier galvanisée avec isolation thermique
	Sous-face	Appellation	RBC-UY135PG			RBC-US165PG		RBC-US265PG
		Coloris de panneau	W : Ton soie (1Y8.5/0.5)
Dimensions externes	Unité principale	Hauteur (mm)	235			198
		Largeur (mm)	850			1,000		1,200
		Profondeur (mm)	400			655
	Sous-face	Hauteur (mm)	18			10
		Largeur (mm)	1,050			1,220		1,420
		Profondeur (mm)	470			755
Poids total	Unité principale (kg)		22			27		31
	Sous-face (kg)		3.5			8		9
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de venti- leur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)		540/480/420			780/720/660		1,200/1,140/1,020
	Moteur (W)		22			34
Commande			Télécommande
Thermostat d'ambiance			Attaché
Filtre à air			Filtre conventionnel (filtre longue durée)
Liaison	Raccordement gaz (mm)		∅9.5			∅12.7		∅15.9
	Raccordement liquide (mm)		∅6.4					∅9.5
	Orifice de drainage(dia. nominal mm)		25 (tube en polyvinyle)
Niveau de pression sonore (remarque 2)(haut/moyen/bas) (dB(A))			42/39/34			42/39/35		43/41/37

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.

Remarque : Caractéristiques nominales

Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Unités gainable

Appellation MMD-

AP0071BH

AP0091BH

AP0121BH

AP0151BH

AP0181BH

AP0241BH

AP0271BH

AP0301BH

AP0361BH

AP0481BH

AP0561BH

Puissance frigorifique/calorifique (remarque 1) (kW)

2.2/2.5

2.8/3.2

3.6/4.0

4.5/5.0

5.6/6.3

7.1/8.0

8.0/9.0

9.0/10.0

11.2/12.5

14.0/16.0

16.0/18.0

Caractéristiques électriques

Alimentation électrique

Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)

Courant défondonnement (A)

0.30

0.35

0.45

0.55

0.64

0.87

1.03

Consommation d'énergie (kW)

0.033

0.039

0.050

0.060

0.071

0.107

0.128

Courant de démarrage (A)

0.5

0.59

0.75

0.90

1.05

1.44

1.70

Description

Unité principale

Plaque d'acier galvanisée

Dimensions externes

Unité principale

Hauteur (mm)

320

Largeur (mm)

550

700

1,000

1,350

Profondeur (mm)

800

Sous-face aspirant

Hauteur (mm)

9

Largeur (mm)

630

780

1,080

1,430

Profondeur (mm)

500

Poids total

Unité principale (kg)

28

32

43

55

Sous-face (kg)

3.5

4

6

7

Echangeur de chaleur

Tube à ailettes

Matériau insonorisant et isothermique

Isolation non inflammable

Unité de ventilateur

Ventilateur

Ventilateur centrifuge

Débit d'air standard élevé (moyen/bas) (m3/h)

480 (420/340)

570 (490/400)

650 (540/480)

780 (660/540)

1,140 (990/870)

1,260 (1,080/870)

1,620 (1,410/1,200)

1,980 (1,710/1,490)

Moteur (W)

120

Pression statique extérieure (réglage d'usine) (Pa)

50 (4 mmAq)

Pression statique extérieure(pa)

110 (10 mmAq)

Filtre à air

Filtre conventionnel (filtre longue durée)

Commande

Télécommande

Liaison

Raccordement gaz (mm)

∅ 9.5

∅ 12.7

∅ 15.9

Raccordement liquide (mm)

∅ 6.4

∅ 9.5

Orifice de drainage (dia. nominal mm)

25 (tube en polyvinyle)

Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas) (dB(A))

30/28/26

31/29/27

31/29/27

32/30/28

33/31/29

34/32/29

36/34/32

38/36/32

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.

Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Unités gainables haute pression statique

Appellation MMD-			AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0721H	AP0961H
Puissance frigorifique/calorifique (remarque 1) (kW)			5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0	22.4/25.0	28.0/31.5
Caractéristiques électriques		Alimentation électrique	Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
		Courant de fonctionnement (A)	0.92	1.80		2.07	2.26	7.10	7.42
		Consommation d'énergie (kW)	0.198	0.385		0.450	0.490	1.540	1.610
		Coefficient de puissance (%)	98	97		99		99
		Courant de démarrage (A)	1.30	3.40		3.90	4.35	13.00	13.60
Description			Plaque d'acier galvanisée
Dimensions externes		Hauteur x largeur x profondeur (mm)	380 x 850 x 660				380 x 1200 x 660	470 x 1380 x 1250
Poids total (kg)			50	52		56	67	150
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de venti-lateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (m3/h)		900	1,320		1,600	2,100	3,600	4,200
	Moteur (W)		160			260		370 x 3
	Pression statique extérieure (réglage d'usine) (Pa)		137
	Pression statique extérieure (Pa)		68.6-137-196
	Débit d'air limite (m3/h) Limite inférieure/limite supérieure		720/1,080	1,060/1,580		1,280/1,920	1,680/2,520	2,880/4,320	3,360/5,040
Filtre à air			Fourni en option ou à fournir sur le lieu d'implantation
Commande			Télécommande
Liaison		Raccordement gaz (mm)	∅ 12.7	∅ 15.9				∅ 22.2
		Raccordement liquide (mm)	∅ 6.4	∅ 9.5				∅ 12.7
		Orifice de drainage (dia. nominal mm)	25 (raccord vissé mâle, un côté)
Niveau depression sonore (remarque 2) (dB(A)) (haut/moyen/bas)			37	40				49	50

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MMC-			AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H
Puissance frigorifique/calorifique (remarque 1) (kW)			4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0
Caractéristiques électriques	Alimentation électrique		Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant defonctionnement (A)		0.30	0.34	0.44		0.82	0.87
	Consommation d'énergie (kW)		0.033	0.038	0.050		0.091	0.110
	Courant de démarrage (A)		0.43	0.48	0.62		1.17	1.25
Description			Blanc (Munsell 10Y 9.3/0.4)
Dimensions externes	Hauteur x largeur x profondeur (mm)		210 x 910 x 680		210 x 1 180 x 680		210 x 1 595 x 680
Poids total (kg)			22		26		34
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de ventilateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)		720/600/540	780/660/540	1,110/900/840		1,650/1,380/1,200	1,800/1,560/1,320
	Moteur (W)		30		40		80
Commande			Télécommande
Thermostat d'ambiance			Attaché
Filtre à air			Filtre conventionnel (filtre longue durée)
Liaison	Raccordement gaz (mm)		∅ 12.7		∅ 15.9
	Raccordement liquide (mm)		∅ 6.4		∅ 9.5
	Orifice de drainage (dia. nominal mm)		20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas)			35/32/30	36/33/30	38/36/33		41/38/35	43/40/37

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MMK-			AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puissance frigorifique/calorifique (remarque 1) (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caractéristiques électriques	Alimentation électrique		Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)		0.32			0.34		0.35
	Consommation d'énergie (kW)		0.035			0.037		0.040
	Courant de démarrage (A)		0.46			0.48		0.60
Description	Grille de soufflage et panneau latéral		Soie floutée (Munsell 1Y 8.9/0.5)
	Grille de soufflage		Gris urbain (Munsell N6.5)
	Surface de dessous		Soie floutée (Munsell 1Y 8.9/0.5)
Dimensions externes	Hauteur x largeur x profondeur (mm)		368 x 895 x 210			368 x 1 055 x 210		368 x 1 430 x
Poids total (kg)			18			19		21025
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de ventilateur	Ventilateur		Ventilateur tangentiel
	Débit d'air standard (haut/moyen/bas) (m3/h)		600/540/480			780/660/600		1,200/1,020/900
	Sortie moteur (W)		30
Filtre à air			Filtre conventionnel (filtre simple)
Commande			Télécommande
Liaison		Raccordement gaz (mm)	∅9.5			∅12.7		∅15.9
		Raccordement liquide (mm)	∅6.4					∅9.5
		Orifice de drainage (dia. nominal mm)	20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas) (dB(A))			39/34/31			42/38/35		42/38/35

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MML-		AP0071H	AP0091H	AP0121H	AP0151H	AP0181H	AP0241H
Puissance frigorifique/calorifique (remarque 1) (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caractéristiques électriques	Alimentation électrique	Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)	0.25		0.44		0.53
	Consommation d'énergie (kW)	0.053		0.092		0.113
	Coefficient de puissance (%)	96		95		97
	Courant de démarrage (A)	0.60		0.80		1.10
Description		Ton soie (1Y8.5/0.5)
Dimensions externes	Hauteurxlargeurxprofondeur (mm)	630 x 950 x 230
Poids total (kg)		37				40
Echangeur de chaleur		Tube à ailettes
Matériau insonorisant et isothermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (m3/h) (haut/moyen/bas)	480/420/360		900/780/650		1,080/930/780
	Sortie moteur (W)	45				70
Filtre à air		Filtre conventionnel (filtre simple)
Commande		Télécommande
Liaison	Raccordement gaz (mm)	∅9.5			∅12.7		∅15.9
	Raccordement liquide (mm)	∅6.4					∅9.5
	Orifice de drainage (dia. nominal mm)	20 (tube en polyvinyle)
Niveau de pression sonore (remarque 2) (dB(A)) (haut/moyen/bas)		39/37/35		45/41/38		49/44/39

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Appellation MML-			AP0071BH	AP0091BH	AP0121BH	AP0151BH	AP0181BH	AP0241BH
Puissance frigorifique/calorifique (remarque 1) (kW)			2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3	7.1/8.0
Caractéristiques électriques	Alimentation électrique		Alimentation monophasée 60Hz 220 V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)		0.27			0.46		0.51
	Consommation d'énergie (kW)		0.058			0.096		0.110
	Coefficient de puissance (%)		98			95		98
	Courant de démarrage (A)		0.60			0.80		1.00
Description			Plaque d'acier galvanisée
Dimensions externes	Hauteur x largeur x profondeur (mm)		600 x 745 x 220			600 x 1 045 x 220
Poids total (kg)			21			29
Echangeur de chaleur			Tube à ailettes
Matériau insonorisant et isothermique			Isolation non inflammable
Unité de ventilateur	Ventilateur		Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)		460/400/300			740/600/490		950/790/640
	Moteur (W)		19			70
	Plage de pressions statiques (kPa)		0
Filtre à air			Filtre conventionnel (filtre simple)
Commande			Télécommande
Liaison	Raccordement gaz (mm)		∅9.5			∅12.7		∅15.9
	Raccordement liquide (mm)		∅6.4					∅9.5
	Orifice de drainage (dia. nominal mm)		20 (raccord vissé mâle, un côté)
Niveau de pression sonore (remarque 2) (dB(A)) (dB(A))			36/34/32					42/37/33

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

• Armoires

Appellation MMF-		AP0151H	AP0181H	AP0241H	AP0271H	AP0361H	AP0481H	AP0561H
Puissance frigorifique/calorifique (remarque 1) (kW)		4.5/5.0	5.6/6.3	7.1/8.0	8.0/9.0	11.2/12.5	14.0/16.0	16.0/18.0
Caractéristiques électriques	Alimentation électrique	Alimentation monophasée 60Hz 220V (Les unités intérieures doivent être branchées à une source d'alimentation indépendante.)
	Courant de fonctionnement (A)	0.67		0.90		1.37	1.75
	Consommation d'énergie (kW)	0.146		0.195		0.295	0.380
	Coefficient de puissance (%)	99		98			99
	Courant de démarrage (A)	0.90		1.10		1.18	2.30
Description		W : Ton soie (1Y 8.5/0.5)
Dimensions externes	Hauteur x largeur x profondeur (mm)	1 750 x 600 x 210				1 750 x 600 x 390
Poids total (kg)		48		49		65
Echangeur de chaleur		Tube à ailettes
Matériau insonorisant et isothermique		Isolation non inflammable
Unité de ventilateur	Ventilateur	Ventilateur centrifuge
	Débit d'air standard (haut/moyen/bas) (m3/h)	900/780/660		1,200/1,020/840		1,680/1,920/1,380	2,160/1,860/1,560
	Moteur (W)	37		63		110	160
Filtre à air		Filtre conventionnel (filtre simple)
Commande		Télécommande
Liaison	Raccordement gaz (mm)	∅ 12.7		∅ 15.9
	Raccordement liquide(mm)	∅ 6.4		∅ 9.5
	Orifice de drainage (dia. nominal mm)	20 (raccord vissé mâle, un côté)
Niveau de pression sonore (remarque 2) (dB(A))		46/43/38		49/45/40		51/48/44	54/50/46

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence. qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
Remarque 2 : Le niveau sonore est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.
Remarque : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Unité extérieure (50Hz)

50 Hz

CV				5 CV	6 CV	8 CV	10 CV	12 CV
Modèle	Froid seul MMY-			MAP0501T8	MAP0601T8	MAP0801T8	MAP1001T8	MAP1201T8
	Pompe à chaleur MMY-			MAP0501HT8	MAP0601HT8	MAP0801HT8	MAP1001HT8	MAP1201HT8
Type d'unité extérieure				Inverter
Puissance frigorifique (* 1) (kW)				14.0	16.0	22.4	28.0	33.5
Puissance calorifique nominale (* 1) (kW)				16.0	18.0	25.0	31.5	37.5
Alimentation électrique (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)		5.85	7.28	8.62	11.55	18.30
		Consommation d'énergie (kW)		3.65	4.64	5.67	7.68	11.92
		Coefficient de puissance (%)		90	92	95	96	94
		EER (kW/kW)		3.84	3.45	3.95	3.65	2.81
		Courant de démarrage (A)		1.0	1.0	1.0	1.0	1.0
	Chaud	Courant de fonctionnement (A)		6.09	7.08	8.93	11.98	15.65
		Consommation d'énergie (kW)		3.84	4.56	5.88	7.97	10.19
		Coefficient de puissance (%)		91	93	95	96	94
		COP (kW/kW)		4.17	3.95	4.25	3.95	3.68
		Courant de démarrage (A)		1.0	1.0	1.0	1.0	1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total			Froid seul (kg)	227		256
			Pompe à chaleur (kg)	228		258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur (kW)			1,1 x 2	1,4 x 2	2,3 x 2	3,1 x 2	4,2 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.60
	Débit d'air (m3/h)			9,000		9,900	10,500
Récupérateur de chaleur				Tube à ailettes
Réfrigérant R410A (charge de réfrigérant) (* 3)			Froid seul (kg)	8.0		11
			Pompe à chaleur (kg)	8.5		12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques des liaisons tubesCaractéristiques techniques (* 4)	Tuyau raccord	Côté gaz (mm)		∅ 15.9	∅ 19.1	∅ 22.2		∅ 28.6
		Côté liquide (mm)		∅ 9.5		∅ 12.7
		Raccord d'équilibrage d'huile (mm)		∅ 9.5
	Tuyau raccordement	Côté gaz		Evasé	Brasé
		Côté liquide		Evasé
		Raccord d'équilibrage d'huile		Evasé
	Longueur équivalent Longueur équivalente (m)			175
	Longueur réelle maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale du tuyau maxi (m)			300
	Dénivelé maxi (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000m (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Nombre maxi. d'unités intérieures combinées				8	10	13	16	20
Niveau de pression acoustique (dB(A))				55	56	57	58	59

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

Unité extérieure (combinaison) (50Hz)

CV			14 CV		16 CV		18 CV		20 CV
Modèle		Froid seul MMY-	AP1401T8		AP1601T8		AP1801T8		AP2001T8
		Pompe à chaleur MMY-	AP1401HT8		AP1601HT8		AP1801HT8		AP2001HT8
Type d'unité extérieure			Inverter
Modèle d'unité extérieur		Froid seul MMY-	MAP0801T8	MAP0601T8	MAP0801T8	MAP0801T8	MAP1001T8	MAP0801T8	MAP1001T8	MAP1001T8
		Pompe à chaleur MMY-	MAP0801HT8	MAP0601HT8	MAP0801HT8	MAP0801HT8	MAP1001HT8	MAP0801HT8	MAP1001HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)			38.4		45		50.4		56.0
Puissance calorifique nominale (* 1) (kW)			43.0		50.0		56.5		63.0
Alimentation électrique (* 2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)	17.08		18.54		21.29		24.31
		Consommation d'énergie (kW)	11.12		12.20		14.16		16.17
		Coefficient de puissance (%)	94		95		96		96
		EER (kW/kW)	3.45		3.69		3.56		3.46
		Courant de démarrage (A)	1.0		1.0		1.0		1.0
	Chaud	Courant de fonctionnement (A)	16.83		18.65		21.61		24.75
		Consommation d'énergie (kW)	10.96		12.28		14.37		16.46
		Coefficient de puissance (%)	94		95		96		96
		COP (kW/kW)	3.92		4.07		3.93		3.83
		Courant de démarrage (A)	1.0		1.0		1.0		1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	227	256	256	256	256	256	256
		Pompe à chaleur (kg)	258	228	258	258	258	258	258	258
Coloris			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hermétique
	Puissance moteur (kW)		2,3 x 2	1,4 x 2	2,3 x 2		3,1 x 2	2,3 x 2	3,1 x 2
Ventilateur	Ventilateur		Ventilateur axial
	Puissance moteur (kW)		0.6
	Débit d'air (m3/h)		9,900	9,000	9,900		10,500	9,900	10,500
Récupérateur de chaleur			Tube à ailettes
Réfrigérant R410A Charge de frigorigène (*3)		Froid seul (kg)	11.0	8.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)	12.5	8.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz (m)	∅22.2	∅19.1	∅22.2
		Côté liquide (m)	∅12.7	∅9.5	∅12.7
		Raccord d'équilbragedhuile (m)	∅9.5
	Tuyau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Raccord d'équilbragedhuile	Evasé
	Longueur équivalent Longueur équivalente (m)		175
	Longueur réelle maxi (m)		150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi (longueur réelle) (m)		300
	Dénivelé maxi (m)		L'unité extérieure est plus haute que l'unité intérieure : 50
			L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée			Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Nombre maxi. d'unités intérieures combinées			23		27		30		33
Niveau de pression acoustique (dB(A))			59.5		60		60.5		61

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.

*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				22 CV
Modèle		Froid seul	MMY-	AP2201T8			AP2211T8
		Pompe à chaleur	MMY-	AP2201HT8			AP2211HT8
Type d'unité extérieure				Inverter
Modèle d'unité extérieur		Froid seul	MMY-	MAP0801T8	MAP0801T8	MAP0601T8	MAP1201T8	MAP1001T8
		Pompe à chaleur	MMY-	MAP0801HT8	MAP0801HT8	MAP0601HT8	MAP1201HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)				61.5
Puissance calorifique nominale (* 1) (kW)				69.0
Alimentation électrique (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)		26.42			31.01
		Consommation d'énergie (kW)		17.39			20.41
		Coefficient de puissance (%)		95
		EER (kW/kW)		3.54			3.01
		Courant de démarrage(A)		1.0			1.0
	Chaud	Courant de fonctionnement (A)		26.36			28.38
		Consommation d'énergie (kW)		17.35			18.68
		Coefficient de puissance(%)		95
		COP (kW/kW)		3.98			3.69
		Courant de démarrage (A)		1.0			1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	227	256	256
		Pompe à chaleur (kg)		258	258	228	258	258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur (kW)			2,3 x 2		1,4 x 2	4,2 x 2	3,1 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			9,900		9,000	10,500
Récupérateur de chaleur				Tube à ailettes
Réfrigérant R410A Charge de frigorigène (* 3)		Froid seul (kg)		11.0	11.0	8.0	11.0	11.0
		Pompe à chaleur (kg)		12.5	12.5	8.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz (mm)		∅ 22.2		∅ 19.1	∅ 28.6	∅ 22.2
		Côté liquide (mm)		∅ 12.7		∅ 9.5	∅ 12.7
		Raccord d'équilbrage du huile (mm)		∅ 9.5
	Tuyau raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Raccord d'équilbrage du huile		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (longueur réelle) (m)			300
	Maxi. maxi (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				37
Niveau de pression acoustique (dB(A))				61.5

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				24CV
Modèle		Froid seul	MMY-	AP2401T8			AP2411T8
		Pompe à chaleur	MMY-	AP2401HT8			AP2411HT8
Type d'unité extérieure				Inverter
Modèle d'unité extérieur		Froid seul	MMY-	MAP0801T8	MAP0801T8	MAP0801T8	MAP1201T8	MAP1201T8
		Pompe à chaleur	MMY-	MAP0801HT8	MAP0801HT8	MAP0801HT8	MAP1201HT8	MAP1201HT8
Puissance frigorifique nominale (* 1) (kW)				68.0
Puissance calorifique nominale (* 1) (kW)				76.5
Alimentation électrique (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)		27.73			38.02
		Consommation d'énergie (kW)		18.44			25.02
		Coefficient de puissance (%)		96			95
		EER (kW/kW)		3.69			2.72
		Courant de démarrage (A)		1.0			1.0
	Chaud	Courant de fonctionnement (A)		27.96			32.06
		Consommation d'énergie (kW)		18.79			21.32
		Coefficient de puissance (%)		97			96
		COP (kW/kW)		4.07			3.59
		Courant de démarrage (A)		1.0			1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	256	256	256
		Pompe à chaleur (kg)		258	258	258	258	258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur (kW)			2,3 x 2			4,2 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			9,900			10,500
Récupérateur de chaleur				Tube à ailettes
Refrigerant R410A Charge de frigorigène (* 3)		Froid seul (kg)		11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)		12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz (mm)		∅ 22.2			∅ 28.6
		Côté liquide (mm)		∅ 12.7
		Raccord d'équilibrage du huile (mm)		∅ 9.5
	Tuyau raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Raccord d'équilibrage du huile		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (longueur réelle) (m)			300
	Maxi. maxi (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				40
Niveau de pression acoustique (dB(A))				62

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.

*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				26CV			28CV			30CV
Modèle		Froid seul	MMY-	AP2601T8			AP2801T8			AP3001T8
		Pompe à chaleur	MMY-	AP2601HT8			AP2801HT8			AP3001HT8
Type d'unité extérieure				Inverter
Modèle d'unité extérieur		Froid seul	MMY-	MAP1001T8	MAP0801T8	MAP0801T8	MAP1001T8	MAP1001T8	MAP0801T8	MAP1001T8	MAP1001T8	MAP1001T8
		Pompe à chaleur	MMY-	MAP1001HT8	MAP0801HT8	MAP0801HT8	MAP1001HT8	MAP1001HT8	MAP0801HT8	MAP1001HT8	MAP1001HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)				73			78.5			84.0
Puissance calorifique nominale (* 1) (kW)				81.5			88.0			95.0
Alimentation électrique (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)		30.51			33.48			36.48
		Consommation d'énergie (kW)		20.29			22.27			24.26
		Coefficient de puissance (%)		96
		EER (kW/kW)		3.60			3.52			3.46
		Courant de démarrage(A)		1.0			1.0			1.0
	Chaud	Courant de fonctionnement (A)		31.16			33.98			36.93
		Consommation d'énergie (kW)		20.51			22.60			24.82
		Coefficient de puissance (%)		95			96			97
		COP (kW/kW)		3.97			3.89			3.83
		Courant de démarrage(A)		1.0			1.0			1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	256	256	256	256	256	256	256
		Pompe à chaleur (kg)		258	258	258	258	258	258	258	258	258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur (kW)			2,3 x 2			3,1 x 2		2,3 x 2		3,1 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500	9,900		10,500		9,900		10,500
Récupérateur de chaleur				Tube à ailettes
Refrigerant R410A Charge de frigorigène (* 3)		Froid seul (kg)		11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur(kg)		12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz (mm)		∅ 22.2
		Côté liquide (mm)		∅ 12.7
		Racord d'équilbrage duile (mm)		∅ 9.5
	Tuyau raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Racord d'équilbrage duile		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (m) (longueur réelle)			300
	Maxi. maxi (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				43			47			48
Niveau de pression acoustique (dB(A))				62			62.5			63

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV			32 CV
Modèle		Froid seul MMY-	AP3201T8				AP3211T8
		Pompe à chaleur MMY-	AP3201HT8				AP3211HT8
Type d'unité extérieure			Inverter
Modèle d'unité extérieur		Froid seul MMY-	MAP0801T8	MAP0801T8	MAP0801T8	MAP0801T8	MAP1201T8	MAP1001T8	MAP1001T8
		Pompe à chaleur MMY-	MAP0801HT8	MAP0801HT8	MAP0801HT8	MAP0801HT8	MAP1201HT8	MAP1001HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)			90.0
Puissance calorifique standard (* 1) (kW)			100.0
Alimentation électrique (* 2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)	37.09				43.08
		Consommation d'énergie (kW)	24.41				28.65
		Coefficient de puissance(%)	95				96
		EER (kW/kW)	3.69				3.14
		Courant de démarrage (A)	1.0				1.0
	Chaud	Courant de fonctionnement (A)	37.32				40.69
		Consommation d'énergie (kW)	24.56				26.78
		Coefficient de puissance (%)	95				95
		COP (kW/kW)	4.07				3.73
		Courant de démarrage (A)	1.0				1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	256	256	256	256	256	256
		Pompe à chaleur (kg)	258	258	258	258	258	258	258
Coloris			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hermétique
	Puissance moteur (kW)		2,3 x 2				4,2 x 2	3,1 x 2
Ventilateur	Ventilateur		Ventilateur axial
	Puissance moteur (kW)		0.6
	Débit d'air (m3/h)		9,900				10,500
Récupérateur de chaleur			Tube à ailettes
Refrigerant R410A Charge de frigorigène (* 3)		Froid seul (kg)	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz (mm)	∅ 22.2				∅ 28.6	∅ 22.2
		Côté liquide (mm)	∅ 12.7
		Raccord d'équilbraged huile (mm)	∅ 9.5
	Tuyau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Raccord d'équilbraged huile	Evasé
	Maxi. Longueur équivalente (m)		175
	Maxi. maxi (m)		150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (longueur réelle) (m)		300
	Maxi. maxi (m)		L'unité extérieure est plus haute que l'unité intérieure : 50
			L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée			Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées			48
Niveau de pression acoustique (dB(A))			63

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				34 CV
Modèle		Froid seul	MMY-	AP3401T8				AP3411T8
		Pompe à chaleur	MMY-	AP3401HT8				AP3411HT8
Type d'unité extérieure				Inverter
Modèle d'unité extérieur		Froid seul	MMY-	MAP1001T8	MAP0801T8	MAP0801T8	MAP0801T8	MAP1201T8	MAP1201T8	MAP1001T8
		Pompe à chaleur	MMY-	MAP1001HT8	MAP0801HT8	MAP0801HT8	MAP0801HT8	MAP1201HT8	MAP1201HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)				96.0
Puissance calorifique nominale (* 1) (kW)				108.0
Alimentation électrique (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)		39.89				50.26
		Consommation d'énergie (kW)		26.53				33.08
		Coefficient de puissance (%)		96				95
		EER (kW/kW)		3.62				2.90
		Courant de démarrage (A)		1.0				1.0
	Chaud	Courant de fonctionnement (A)		40.22				44.42
		Consommation d'énergie (kW)		27.03				29.54
		Coefficient de puissance (%)		97				96
		COP (kW/kW)		4.00				3.66
		Courant de démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	256	256	256	256	256
		Pompe à chaleur (kg)		258	258	258	258	258	258	258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur (kW)			3,1 x 2	2,3 x 2			4,2 x 2		3,1 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500	9,900			10,500
Récupérateur de chaleur				Tube à ailettes
Refrigerant R410A Charge de frigorigène (* 3)		Froid seul (kg)		11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)		12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz (mm)		∅22.2				∅28.6		∅22.2
		Côté liquide (mm)		∅12.7
		Raccord d'équilibrage duile (mm)		∅9.5
	Tuyau raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Raccord d'équilibrage duile		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (m) (longueur réelle)			300
	Maxi. maxi (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				48
Niveau de pression acoustique (dB(A))				63.5				63.5

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				36 CV
Modèle		Froid seul	MMY-	AP3601T8				AP3611T8
		Pompe à chaleur	MMY-	AP3601HT8				AP3611HT8
Type d'unité extérieure				Inverter
Modèle d'unité extérieur		Froid seul	MMY-	MAP1001T8	MAP1001T8	MAP0801T8	MAP0801T8	MAP1201T8	MAP1201T8	MAP1201T8
		Pompe à chaleur	MMY-	MAP1001HT8	MAP1001HT8	MAP0801HT8	MAP0801HT8	MAP1201HT8	MAP1201HT8	MAP1201HT8
Puissance frigorifique nominale (* 1) (kW)				101.0
Puissance calorifique nominale (* 1) (kW)				113.0
Alimentation électrique (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant defonctionnement	(A)	42.67				57.06
		Consommation d'énergie	(kW)	28.38				37.16
		Coefficient de puissance (%)		96				94
		EER (kW/kW)		3.56				2.72
		Courant de démarrage (A)		1.0				1.0
	Chaud	Courant defonctionnement	(A)	43.21				48.36
		Consommation d'énergie	(kW)	28.74				31.49
		Coefficient de puissance(%)		96				94
		COP (kW/kW)		3.93				3.59
		Courant de démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul	(kg)	256	256	256	256	256	256	256
		Pompe à chaleur	(kg)	258	258	258	258	258	258	258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur	(kW)		3,1 x 2		2,3 x 2		4,2 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur	(kW)		0.6
	Débit d'air	(m3/h)		10,500		9,900		10,500
Récupérateur de chaleur				Tube à ailettes
Refrigerant R410A Charge de frigorigène (* 3)		Froid seul	(kg)	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur	(kg)	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz	(mm)	∅22.2				∅28.6
		Côté liquide	(mm)	∅12.7
		Raccord d'équilibrage du huile (mm)		∅9.5
	Tuyau raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Raccord d'équilibrage du huile		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (m) (longueur réelle)			300
	Maxi. maxi (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				48
Niveau de pression acoustique (dB(A))				63.5				64

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				38 CV				40 CV
Modèle		Froid seul	MMY-	AP3801T8				AP4001T8
		Pompe à chaleur	MMY-	AP3801HT8				AP4001HT8
Type d'unité extérieure				Inverter
Modèle d'unité extérieur		Froid seul	MMY-	MAP1001T8	MAP1001T8	MAP1001T8	MAP0801T8	MAP1001T8	MAP1001T8	MAP1001T8	MAP1001T8
		Pompe à chaleur	MMY-	MAP1001HT8	MAP1001HT8	MAP1001HT8	MAP0801HT8	MAP1001HT8	MAP1001HT8	MAP1001HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)				106.5				112.0
Puissance calorifique standard (* 1) (kW)				119.5				126.5
Alimentation électrique (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement	(A)	45.65				48.63
		Consommation d'énergie	(kW)	30.36				32.34
		Coefficient de puissance (%)		96
		EER (kW/kW)		3.51				3.46
		Courant de démarrage (A)		1.0				1.0
	Chaud	Courant de fonctionnement	(A)	46.36				49.69
		Consommation d'énergie	(kW)	30.83				33.05
		Coefficient de puissance (%)		96
		COP (kW/kW)		3.88				3.83
		Courant de démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul	(kg)	256	256	256	256	256	256	256	256
		Pompe à chaleur	(kg)	258	258	258	258	258	258	258	258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur	(kW)		3,1 x 2			2,3 x 2	3,1 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur	(kW)		0.6
	Débit d'air	(m3/h)		10,500			9,900	10,500
Récupérateur de chaleur				Tube à ailettes
Refrigerant R410A Charge de frigorigène (* 3)		Froid seul	(kg)	11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur	(kg)	12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz	(mm)	∅22.2
		Côté liquide	(mm)	∅12.7
		Raccord d'équilibrage duule (mm)		∅9.5
	Tuyau raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Raccord d'équilibrage duule		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (longueur réelle) (m)			300
	Maxi. maxi (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				48
Niveau de pression acoustique (dB(A))				64

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				42 CV				44 CV
Modèle		Froid seul	MMY-	AP4201T8				AP4401T8
		Pompe à chaleur	MMY-	AP4201HT8				AP4401HT8
Type d'unité extérieure				Inverter
Modèle d'unité extérieur		Froid seul	MMY-	MAP1201T8	MAP1001T8	MAP1001T8	MAP1001T8	MAP1201T8	MAP1201T8	MAP1001T8	MAP1001T8
		Pompe à chaleur	MMY-	MAP1201HT8	MAP1001HT8	MAP1001HT8	MAP1001HT8	MAP1201HT8	MAP1201HT8	MAP1001HT8	MAP1001HT8
Puissance frigorifique nominale (* 1) (kW)				118.0				123.5
Puissance calorifique nominale (* 1) (kW)				132.0				138.5
Alimentation électrique (* 2)				Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)		55.24				62.28
		Consommation d'énergie (kW)		36.74				40.99
		Coefficient de puissance (%)		96				95
		EER (kW/kW)		3.21				3.01
		Courant de démarrage (A)		1.0				1.0
	Chaud	Courant de fonctionnement (A)		5.39				56.76
		Consommation d'énergie (kW)		35.14				37.36
		Coefficient de puissance (%)		95
		COP (kW/kW)		3.76				3.69
		Courant de démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)		256	256	256	256	256	256	256	256
		Pompe à chaleur (kg)		258	258	258	258	258	258	258	258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur (kW)			4,2 x 2	3,1 x 2			4,2 x 2		3,1 x 2
Ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500
Récupérateur de chaleur				Tube à ailettes
Refrigerant R410A Charge de frigorigène (* 3)		Froid seul (kg)		11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)		12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz (mm)		∅28.6	∅22.2			∅28.6		∅22.2
		Côté liquide (mm)		∅12.7
		Raccord d'équilibrage d'huile (mm)		∅9.5
	Tuyau raccordement	Côté gaz		Brasé
		Côté liquide		Evasé
		Raccord d'équilibrage d'huile		Evasé
	Maxi. Longueur équivalente (m)			175
	Maxi. maxi (m)			150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (longueur réelle) (m)			300
	Maxi. maxi (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées				48
Niveau de pression acoustique (dB(A))				64.5

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV			46 CV				48 CV
Modèle		Froid seul MMY-	AP4601T8				AP4801T8
		Pompe à chaleur MMY-	AP4601HT8				AP4801HT8
Type d'unité extérieure			Inverter
Modèle d'unité extérieur		Froid seul MMY-	MAP1201T8	MAP1201T8	MAP1201T8	MAP1001T8	MAP1201T8	MAP1201T8	MAP1201T8	MAP1201T8
		Pompe à chaleur MMY-	MAP1201HT8	MAP1201HT8	MAP1201HT8	MAP1001HT8	MAP1201HT8	MAP1201HT8	MAP1201HT8	MAP1201HT8
Puissance frigorifique nominale (* 1) (kW)			130.0				135.0
Puissance calorifique nominale (* 1) (kW)			145.0				150.0
Alimentation électrique (* 2)			Alimentation triphasée 50Hz 400V (380 - 415V)
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement (A)	69.27				75.47
		Consommation d'énergie (kW)	45.59				49.67
		Coefficient de puissance (%)	95
		EER (kW/kW)	2.85				2.72
		Courant de démarrage (A)	1.0				1.0
	Chaud	Courant de fonctionnement (A)	60.55				64.19
		Consommation d'énergie (kW)	39.85				41.80
		Coefficient de puissance(%)	95				94
		COP (kW/kW)	3.64				3.59
		Courant de démarrage (A)	1.0				1.0
Dimensions externes (mm)			Hauteur 1800 x largeur 990 x profondeur 750
Poids total		Froid seul (kg)	256	256	256	256	256	256	256	256
		Pompe à chaleur (kg)	258	258	258	258	258	258	258	258
Coloris			Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle		Hermétique
	Puissance moteur (kW)		4,2 x 2			3,1 x 2	4,2 x 2
Ventilateur	Ventilateur		Ventilateur axial
	Puissance moteur (kW)		0.6
	Débit d'air (m3/h)		10,500
Récupérateur de chaleur			Tube à ailettes
Refrigerant R410A Charge de frigorigène (* 3)		Froid seul (kg)	11.0	11.0	11.0	11.0	11.0	11.0	11.0	11.0
		Pompe à chaleur (kg)	12.5	12.5	12.5	12.5	12.5	12.5	12.5	12.5
Pressostat haute pression (MPa)			ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité			(* 5)
Caractéristiques des liaisons frigorifique. (* 4)	Tuyau raccord.	Côté gaz (mm)	∅ 28.6			∅ 22.2	∅ 28.6
		Côté liquide (mm)	∅ 12.7
		Raccord d'équilibrage d'huile (mm)	∅ 9.5
	Tuyau raccordement	Côté gaz	Brasé
		Côté liquide	Evasé
		Raccord d'équilibrage d'huile	Evasé
	Maxi. Longueur équivalente (m)		160
	Maxi. maxi (m)		135 (Si la longueur totale du coude est supérieure à 135 m, utiliser comme étalon la longueur équivalente maxi.)
	Maxi. maxi (m) (longueur réelle)		300
	Maxi. maxi (m)		L'unité extérieure est plus haute que l'unité intérieure : 50
			L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande			Câble blindé 1,25 mm2 x 2 âmes. jusqu'à 2000 m
Télécommande centralisée			Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes. jusqu'à 1000 m et (Câble blindé) 2,0 mm2 x 2 âmes. jusqu'à 2000 m
Maxi. maxi. d'unités intérieures combinées			48
Niveau de pression acoustique (dB(A))			65

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieure 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode chaud : Température d'air intérieure 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation. capteur de temp. d'évaporation. thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

Unité extérieure (60Hz)

60Hz

CV				5 CV	6 CV	8 CV	10 CV	12 CV
Modèle	Pompe à chaleur	MMY-		MAP0501HT7	MAP0601HT7	MAP0801HT7	MAP1001HT7	MAP1201HT7
Type d'unité extérieure				Inverter
Puissance frigorifique (* 1)		(kW)		14,0	16,0	22,4	28,0	33,5
Puissance calorifique nominale (* 1)		(kW)		16,0	18,0	25,0	31,5	37,5
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380V
Caractéristiques électriques (* 1)	Froid	Courant de fonctionnement	(A)	6,16	7,66	9,07	12,16	19,27
		Consommation d'énergie	(kW)	3,65	4,64	5,67	7,68	11,92
		Coefficient de puissance	(%)	90	92	95	96	94
		EER	(kW/kW)	3,84	3,45	3,95	3,65	2,81
		Courant de démarrage	(A)	1,0	1,0	1,0	1,0	1,0
	Chaud	Courant de fonctionnement	(A)	6,41	7,45	9,40	12,61	16,47
		Consommation d'énergie	(kW)	3,84	4,56	5,88	7,97	10,19
		Coefficient de puissance	(%)	91	93	95	96	94
		COP	(kW/kW)	4,17	3,95	4,25	3,95	3,68
		Courant de démarrage	(A)	1,0	1,0	1,0	1,0	1,0
Dimensions externes			(mm)	Hauteur 1800 x largeur 990 x profondeur 750
Poids total			(kg)	228		258
Coloris				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Modèle			Hermétique
	Puissance moteur	(kW)		1,1 x 2	1,4 x 2	2,3 x 2	3,1 x 2	4,2 x 2
Fan unit	Ventilateur			Ventilateur axial
	Puissance moteur	(kW)		0.60
	Débit d'air	(m3/h)		9,000		9,900	10,500
Récupérateur de chaleur				Tube à ailettes
RéfrigérantR410A (charge de réfrigérant) (* 3)			(kg)	R410A (8.5)		R410A (12.5)
Pressostat haute pression			(MPa)	OFF: 2,90 ON: 3,73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz	(mm)	∅ 15,9	∅ 19,1	∅ 22,2		∅ 28,6
		Côté liquide	(mm)	∅ 9.5		∅ 12,7
		Raccord d'équilibrage d'huile(mm)		∅ 9.5
	Méthode de raccordement	Côté gaz		Evasé	Brasé
		Côté liquide		Evasé
		Raccord d'équilibrage d'huile		Evasé
	Longueur équivalente maxi.		(m)	175
	Longueur réelle maxi.		(m)	150 (Si la longueur totale du coude est supérieure à 150 m, utiliser comme étalon la longueur équivalente maxi.
	Longueur totale de tuyau maxi. (Real length)		(m)	300
	Dénivelé maxi.		(m)	L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus haute que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25mm2 x 2 âmes jusqu'à 2000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25mm2 x 2 âmes jusqu'à 1000 m, et (Câble blindé) 2,0mm2 x 2 âmes jusqu'à 2000 m
Nombre maxi. d'unités intérieures combinées				8	10	13	16	20
Niveau de pression sonore			(dB(A))	55	56	57	58	59

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieure 27°C DB/19°C WB, température d'air extérieur 35°C DB
Mode chaud : Température d'air intérieure 20°C DB, température d'air extérieur 7°C DB/6°C WB
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension de source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le réfrigérant doit être ajouté sur site en fonction de la longueur existante.
*4 : La longueur totale maximum est la somme des longeurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'évaporationthermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

Unité extérieure (combinaison) (50Hz)

CV				14 CV		16 CV		18 CV		20 CV
Modèle		Pompe à chaleur MMY-		AP1401HT7		AP1601HT7		AP1801HT7		AP2001HT7
Unité extérieure				Inverter
Unité extérieure		Pompe à chaleur MMY-		MAP0801HT7	MAP0601HT7	MAP0801HT7	MAP0801HT7	MAP1001HT7	MAP0801HT7	MAP1001HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)				38.4		45		50.4		56.0
Puissance calorifique * 1) (kW)				43.0		50.0		56.5		63.0
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		17.97		19.51		22.41		25.59
		Puissance absorbée (kW)		11.12		12.20		14.16		16.17
		Coefficient de puissance (%)		94		95		96		96
		EER (kW/kW)		3.45		3.69		3.56		3.46
		Intesité au démarrage (A)		1.0		1.0		1.0		1.0
	Chaud	Intensité en fonctionnement (A)		17.72		19.64		22.74		26.05
		Puissance absorbée (kW)		10.96		12.28		14.37		16.46
		Coefficient de puissance (%)		94		95		96		96
		COP (kW/kW)		3.92		4.07		3.93		3.83
		Intesité au démarrage (A)		1.0		1.0		1.0		1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	228	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			2,3 x 2	1,4 x 2	2,3 x 2		3,1 x 2	2,3 x 2	3,1 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			9,900	9,000	9,900		10,500	9,900	10,5000
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5	8.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅ 22.2	∅ 19.1	∅ 22.2
		Raccordement liquide (mm)		∅ 12.7	∅ 9.5	∅ 12.7
		Raccordement d'équillbrage d'huile (mm)		∅ 9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équillbrage d'huile		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle) (m)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				23		27		30		33
Niveau de pression sonore (dB(A))				59.5		60		60.5		61

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				22 CV
Modèle		Pompe à chaleur	MMY-	AP2201HT7			AP2211HT7
Unité extérieure				Inverter
Modèle d'unité extérieure		Pompe à chaleur	MMY-	MAP0801HT7	MAP0801HT7	MAP0601HT7	MAP1201HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)				61.5
Puissance calorifique (* 1) (kW)				69.0
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		27.81			32.64
		Puissance absorbée (kW)		17.39			20.41
		Coefficient de puissance (%)		95
		EER (kW/kW)		3.54			3.01
		Courant de démarrage(A)		1.0			1.0
	Chaud	Intensité en fonctionnement (A)		27.75			29.88
		Puissance absorbée (kW)		17.35			18.68
		Coefficient de puissance (%)		95
		COP (kW/kW)		3.98			3.69
		Intesité au démarrage (A)		1.0			1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	228	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			2,3 x 2		1,4 x 2	4,2 x 2	3,1 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			9,900		9,000	10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5		8.5	12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅ 22.2		∅ 19.1	∅ 28.6	∅ 22.2
		Raccordement liquide (mm)		∅ 12.7		∅ 9.5	∅ 12.7
		Raccordement d'équilibrage du hule (mm)		∅ 9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilibrage du hule		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle) (m)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				37
Niveau de pression sonore (dB(A))				61.5

*1 : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.

*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.

*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				24 CV
Modèle		Pompe à chaleur	MMY-	AP2401HT7			AP2411HT7
Unité extérieure				Inverter
Modèle d'unité extérieure		Pompe à chaleur	MMY-	MAP0801HT7	MAP0801HT7	MAP0801HT7	MAP1201HT7	MAP1201HT7
Puissance frigorifique nominale (* 1) (kW)				68.0
Puissance calorifique (* 1) (kW)				76.5
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		29.19			40.02
		Puissance absorbée (kW)		18.44			25.02
		Coefficient de puissance (%)		96			95
		EER (kW/kW)		3.69			2.72
		Intesité au démarrage (A)		1.0			1.0
	Chaud	Intensité en fonctionnement (A)		29.43			33.74
		Puissance absorbée (kW)		18.79			21.32
		Coefficient de puissance (%)		97			96
		COP (kW/kW)		4.07			3.59
		Intesité au démarrage (A)		1.0			1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			2,3 x 2			4,2 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			9,900			10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅ 22.2			∅ 28.6
		Raccordement liquide (mm)		∅ 12.7
		Raccordement d'équilibrage d'huile (mm)		∅ 9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilibrage d'huile		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle) (m)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				40
Niveau de pression sonore (dB(A))				62

*1 : Caractéristiques nominales Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.

*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV

26 CV

28 CV

30 CV

Modèle

Pompe à chaleur MMY-

AP2601HT7

AP2801HT7

AP3001HT7

Unité extérieure

Inverter

Modèle d'unité extérieure

Pompe à chaleur MMY-

MAP1001HT7

MAP0801HT7

MAP0801HT7

MAP1001HT7

MAP1001HT7

MAP0801HT7

MAP1001HT7

MAP1001HT7

MAP1001HT7

Puissance frigorifique nominale (* 1) (kW)

73

78.5

84.0

Puissance calorifique (* 1) (kW)

81.5

88.0

95.0

Alimentation électrique (* 2)

Alimentation triphasée 60Hz 380 V

Caractéristiques électriques (* 1)

Froid

Intensité en fonctionnement(A)

32.11

35.25

38.40

Puissance absorbée (kW)

20.29

22.27

24.26

Coefficient de puissance (%)

96

EER (kW/kW)

3.60

3.52

3.46

Courant de démarrage(A)

1.0

1.0

1.0

Chaud

Intensité en fonctionnement(A)

32.80

35.77

38.88

Puissance absorbée (kW)

20.51

22.60

24.82

Coefficient de puissance (%)

95

96

97

COP (kW/kW)

3.97

3.89

3.83

Intesité au démarrage (A)

1.0

1.0

1.0

Dimensions externes (mm)

Hauteur 1 800 x largeur 990 x profondeur 750

Poids total (kg)

258

258

258

258

258

258

258

258

258

Couleur

Ton soie (Munsell 1Y8.5/0.5)

Compresseur

Type

Hermétique

Puissance moteur (kW)

2,3 x 2

3,1 x 2

2,3 x 2

3,1 x 2

Unité de ventilateur

Ventilateur

Ventilateur axial

Puissance moteur (kW)

0.6

Débit d'air (m3/h)

10,500

9,900

10,500

9,900

10,500

Echangeur de chaleur

Tube à ailettes

Charge de frigorigène R410A (* 3) (kg)

12.5

Pressostat haute pression (MPa)

ARRET : 2.90 MARCHE : 3.73

Dispositifs de sécurité

(*5)

Caractéristiques de la liaison frigorifique (* 4)

Dia. des raccords

Côté gaz (mm)

∅22.2

Raccordement liquide (mm)

∅12.7

Raccordement d'équilibrage duule (mm)

∅9.5

Méthode de raccordement

Raccord gaz

Brasé

Raccord liquide

Evasé

Raccordement d'équilibrage duule

Evasé

Longueur équivalente maxi. (m)

175

Longueur réelle maxi. (m)

150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)

Longueur totale de tuyau maxi. (m) (Longueur réelle) (m)

300

Dénivelé maxi. (m)

L'unité extérieure est plus haute que l'unité intérieure : 50

L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)

Câble de commande

Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m

Télécommande centralisée

Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m

Nombre maxi. d'unités intérieures combinées

43

47

48

Niveau de pression sonore (dB(A))

62

62.5

63

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.

*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				32 CV
Modèle		Pompe à chaleur	MMY-	AP3201HT7				AP3211HT7
Unité extérieure				Inverter
Modèle d'unité extérieure		Pompe à chaleur	MMY-	MAP0801HT7	MAP0801HT7	MAP0801HT7	MAP0801HT7	MAP1201HT7	MAP1001HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)				90.0
Puissance calorifique standard (* 1) (kW)				100.0
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		39.04				45.34
		Puissance absorbée (kW)		24.41				28.65
		Coefficient de puissance (%)		95				96
		EER (kW/kW)		3.69				3.14
		Courant de démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		39.28				42.83
		Puissance absorbée (kW)		24.56				26.78
		Coefficient de puissance (%)		95				95
		COP (kW/kW)		4.07				3.73
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			2,3 x 2				4,2 x 2	3,1 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			9,900				10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅22.2				∅28.6	∅22.2
		Raccordement liquide (mm)		∅12.7
		Raccordement d'équilbrage d'huile (mm)		∅9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilbrage d'huile		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle) (m)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : MVVS (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et MVVS (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				63

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.

*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				34 CV
Modèle		Pompe à chaleur	MMY-	AP3401HT7				AP3411HT7
Unité extérieure				Inverter
Modèle d'unité extérieure		Pompe à chaleur	MMY-	MAP1001HT7	MAP0801HT7	MAP0801HT7	MAP0801HT7	MAP1201HT7	MAP1201HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)				96.0
Puissance calorifique (* 1) (kW)				108.0
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		41.99				52.91
		Puissance absorbée (kW)		26.53				33.08
		Coefficient de puissance (%)		96				95
		EER (kW/kW)		3.62				2.90
		Intensité au démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		42.34				46.75
		Puissance absorbée (kW)		27.03				29.54
		Coefficient de puissance (%)		97				96
		COP (kW/kW)		4.00				3.66
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			3,1 x 2	2,3 x 2			4,2 x 2		3,1 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500	9,900			10,500		9,900
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅22.2				∅28.6		∅22.2
		Raccordement liquide (mm)		∅12.7
		Raccordement d'équilibrage duile (mm)		∅9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilibrage duile		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				63.5				63.5

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.

*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				36 CV
Modèle		Pompe à chaleur	MMY-	AP3601HT7				AP3611HT7
Unité extérieure				Inverter
Modèle d'unité extérieure		Pompe à chaleur	MMY-	MAP1001HT7	MAP1001HT7	MAP0801HT7	MAP0801HT7	MAP1201HT7	MAP1201HT7	MAP1201HT7
Puissance frigorifique nominale (* 1) (kW)				101.0
Puissance calorifique (* 1) (kW)				113.0
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		44.92				60.06
		Puissance absorbée (kW)		28.38				37.16
		Coefficient de puissance (%)		96				94
		EER (kW/kW)		3.56				2.72
		Intensité au démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		45.49				50.90
		Puissance absorbée (kW)		28.74				31.49
		Coefficient de puissance (%)		96				94
		COP (kW/kW)		3.93				3.59
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			3,1 x 2		2,3 x 2		4,2 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500		9,900		10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅22.2				∅28.6
		Raccordement liquide (mm)		∅12.7
		Raccordement d'équilibrage duule (mm)		∅9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilibrage duule		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle) (m)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				63.5				64

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.

*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				38 CV				40 CV
Modèle		Pompe à chaleur	MMY-	AP3801HT7				AP4001HT7
Unité extérieure				Inverter
Modèle d'unité extérieure		Pompe à chaleur	MMY-	MAP1001HT7	MAP1001HT7	MAP1001HT7	MAP0801HT7	MAP1001HT7	MAP1001HT7	MAP1001HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)				106.5				112.0
Puissance calorifique (* 1) (kW)				119.5				126.5
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		48.05				51.18
		Puissance absorbée (kW)		30.36				32.34
		Coefficient de puissance (%)		96
		EER (kW/kW)		3.51				3.46
		Intensité au démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		48.79				52.31
		Consommation d'énergie (kW)		30.83				33.05
		Coefficient de puissance (%)		96
		COP (kW/kW)		3.88				3.83
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			3,1 x 2			2,3 x 2	3,1 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500			9,900	10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅ 22.2
		Raccordement liquide (mm)		∅ 12.7
		Raccordement d'équilbrage d'huile (mm)		∅ 9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilbrage d'huile		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				64

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.

*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				42 CV				44 CV
Modèle		Pompe à chaleur	MMY-	AP4201HT7				AP4401HT7
Unité extérieure				Inverter
Modèle d'unité extérieure		Pompe à chaleur	MMY-	MAP1201HT7	MAP1001HT7	MAP1001HT7	MAP1001HT7	MAP1201HT7	MAP1201HT7	MAP1001HT7	MAP1001HT7
Puissance frigorifique nominale (* 1) (kW)				118.0				123.5
Puissance calorifique (* 1) (kW)				132.0				138.0
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		58.15				60.56
		Puissance absorbée (kW)		36.74				40.99
		Coefficient de puissance (%)		96				95
		EER (kW/kW)		3.21				3.01
		Intensité au démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		56.20				59.75
		Consommation d'énergie (kW)		35.14				37.36
		Coefficient de puissance (%)		95
		COP (kW/kW)		3.76				3.69
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			4,2 x 2	3,1 x 2			4,2 x 2		3,1 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅28.6	∅22.2			∅28.6		∅22.2
		Raccordement liquide (mm)		∅12.7
		Raccordement d'équilibrage d'huile (mm)		∅9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilibrage d'huile		Evasé
	Longueur équivalente maxi. (m)			175
	Longueur réelle maxi. (m)			150 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				64.5

*1 : Caractéristiques nominales
Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS
Mode Chaud : Température d'air intérieur 20°C BS, température d'air extérieur 7°C BS/6°C BH
Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.
*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

CV				40 CV				48 CV
Modèle		Pompe à chaleur	MMY-	AP4601HT7				AP4801HT7
Unité extérieure				Inverter
Modèle d'unité extérieure		Pompe à chaleur	MMY-	MAP1201HT7	MAP1201HT7	MAP1201HT7	MAP1001HT7	MAP1201HT7	MAP1201HT7	MAP1201HT7	MAP1201HT7
Puissance frigorifique nominale (* 1) (kW)				130.0				135.0
Puissance calorifique (* 1) (kW)				145				150.0
Alimentation électrique (* 2)				Alimentation triphasée 60Hz 380 V
Caractéristiques électriques (* 1)	Froid	Intensité en fonctionnement (A)		72.92				79.44
		Puissance absorbée (kW)		45.59				49.67
		Coefficient de puissance (%)		95
		EER (kW/kW)		2.85				2.72
		Intensité au démarrage (A)		1.0				1.0
	Chaud	Intensité en fonctionnement (A)		63.73				67.56
		Consommation d'énergie (kW)		39.85				41.80
		Coefficient de puissance (%)		95				94
		COP (kW/kW)		3.64				3.59
		Intesité au démarrage (A)		1.0				1.0
Dimensions externes (mm)				Hauteur 1 800 x largeur 990 x profondeur 750
Poids total (kg)				258	258	258	258	258	258	258	258
Couleur				Ton soie (Munsell 1Y8.5/0.5)
Compresseur	Type			Hermétique
	Puissance moteur (kW)			4,2 x 2			3,1 x 2	4,2 x 2
Unité de ventilateur	Ventilateur			Ventilateur axial
	Puissance moteur (kW)			0.6
	Débit d'air (m3/h)			10,500
Echangeur de chaleur				Tube à ailettes
Charge de frigorigène R410A (* 3) (kg)				12.5
Pressostat haute pression (MPa)				ARRET : 2.90 MARCHE : 3.73
Dispositifs de sécurité				(* 5)
Caractéristiques de la liaison frigorifique (* 4)	Dia. des raccords	Côté gaz (mm)		∅ 28.6			∅ 22.2	∅ 28.6
		Raccordement liquide (mm)		∅ 12.7
		Raccordement d'équilibrage d'huile (mm)		∅ 9.5
	Méthode de raccordement	Raccord gaz		Brasé
		Raccord liquide		Evasé
		Raccordement d'équilibrage d'huile		Evasé
	Longueur équivalente maxi. (m)			160
	Longueur réelle maxi. (m)			135 (Si la longueur totale du coude est supérieure à 125 m, utiliser comme étalon la longueur équivalente maxi.)
	Longueur totale de tuyau maxi. (m) (Longueur réelle)			300
	Dénivelé maxi. (m)			L'unité extérieure est plus haute que l'unité intérieure : 50
				L'unité extérieure est plus basse que l'unité intérieure : 40 (* 6)
Câble de commande				Câble blindé 1,25 mm2 x 2 âmes jusqu'à 2 000 m
Télécommande centralisée				Branchement à l'unité extérieure : (Câble blindé) 1,25 mm2 x 2 âmes jusqu'à 1 000 m et (Câble blindé) 2,0 mm2 x 2 âmes jusqu'à 2 000 m
Nombre maxi. d'unités intérieures combinées				48
Niveau de pression sonore (dB(A))				65

*1 : Caractéristiques nominales

Mode Froid : Température d'air intérieur 27°C BS/19°C BH, température d'air extérieur 35°C BS

Mode Chaud : Température d'air intérieur 20° C BS, température d'air extérieur 7° C BS/6°C BH

Les liaisons standard se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

*2 : La tension à la source ne doit pas fluctuer de plus de ±10%.
*3 : La charge de réfrigérant ne tient pas compte des longueurs additionnelles. Le frigorigène doit être ajouté sur les lieux de l'installation en fonction de la longueur existante.
*4 : La longueur totale maxi. correspond à la somme des longueurs sur une voie côté liquide ou gaz.

Dispositif de sécurité du système

*5 : Capteur de temp. de condensation, capteur de temp. d'evaporation, thermostat de carter de compresseur, pressostat haute pression, capteur de surintensité, pressostat haute pression, pressostat basse pression, relais de surintensité.
*6 : 30 m lorsque le dénivelé entre les unités intérieures dépasse les 3 m.

Données techniques

Mural (série 2)

Unité intérieure

MMK-AP0072H

MMK-AP0092H

MMK-AP0122H

1. Généralités
2. Caractéristiques techniques
3. Données dimensionnelles
4. Schéma de câblage
5. Diagramme de cycle de réfrigérant
6. Tableau des capacités sensibles
7. Caractéristiques techniques du ventilateur
8. Caractéristiques acoustiques (courbe NC)
9. Télécommande infrarouge

1. Généralités

1-1. Gamme

Type	Apparence	Appellation	Gamme de puissance	Code puissance	Puissance frigorifique (kW)	Puissance calorifique (kW)
Mural (série 2)		MMK-AP0072H	007	0,8	2,2	2,5
		MMK-AP0092H	009	1,0	2,8	3,2
		MMK-AP0122H	012	1,25	3,6	4,0

1-2. Télécommande

(fournie avec l'unité intérieure)

Nom	Appel-lation	Apparence	Application	Fonction
Télécommande infrarouge	WH-H2UE			Marche/ArrêtChangement de modeRéglage de la températureChangement du débit d'air (5 étapes)MontreFonction horloge- Horloge MARCHE/ARRET (intervalles de 10 minutes)- Horloge hebdomadaireMode haut rendementMode ECO (horloge mode nocturne avec « logique ECO »)Mémorisation des présélections à touche uniqueMode auto à touche unique (*1)

(Remarque 1) Le S-MMS ne fonctionne pas en mode « AUTO » contrairement au S-HRM.

1-3. Conception du câblage

50Hz

Modèle	Tension nominale (V-Ph-Hz)	Tension		Moteur de ventilateur		Alimentation électrique
		Mini.	Maxi.	kW	FLA	MCA	MOCP
MMK-AP0072H	230-1-50	198	264	0.03	0.20	0.24	15
MMK-AP0092H	230-1-50	198	264	0.03	0.21	0.26	15
MMK-AP0122H	230-1-50	198	264	0.03	0.22	0.27	15

Légende MCA : Intensité minimum du circuit

FLA : Intensité à pleine charge

MOCP : Protection maximum contre les surintensités (A)

kW : Puissance de sortie nominale du moteur de ventilateur (kW)

1-4. Accessoires

Dénomination des accessoires	Modèle	Remarques
Télécommande filaire	RBC-AMT31E
Télécommande simplifiée	RBC-AS21E2
Kit de télécommande infrarouge	TCB-AX21E2	Avec récepteur séparé
Télécommande centralisée	TCB-SC642TLE2	64 groupes/unités maxi.
Horloge hebdomadaire	RBC-EXW21E2	A utiliser avec RBC-AMT31E

2. Caractéristiques techniques

Mural (série 2)

Appellation		MMK-	AP0072H	AP0092H	AP0122H
Puissance frigorifique/calorifique (remarque 1) (kW)			2,2 / 2,5	2,8 / 3,2	3,6 / 4,0
Caractéristiques électriques	Alimentation électrique		1 phase 50Hz 230 V (220-240V)(alimentation des unités intérieures seules).
	Intensité de fonctionnement (A)		0,17	0,18	0,19
	Puissance absorbée (kW)		0,017	0,018	0,019
	Intensité au démarrage (A)		0,22	0,23	0,24
Apparence	Grille d'aspiration et panneau latéral		Blanc lunaire
	Grille de soufflage		Blanc lunaire
	Surface de dessous		Blanc lunaire
Dimensions externes	Hauteur x largeur x profondeur (mm)		275 x 790 x 208
Poids total (kg)			11
Echangeur de chaleur			Tube à ailettes
Isolation sonore/thermique			Isolation non inflammable
Ventilateur	Ventilateur		Ventilateur tangentiel
	Débit d'air standard (haut/moyen/bas) (m3/h)		480 / 420 /360	510 / 450 / 360	540 / 450 / 360
	Moteur		30
Filtre à air			Filtre simple standard fourni
Commande Remarque 3 :			Télécommande infrarouge(WH-H2UE, fourni avec l'unité intérieure)
Liaison	Côté gaz (mm)		9,5
	Côté liquide (mm)		6,4
	Raccord condensats (dia. externe)		16 (tube en polychlorure de vinyle)
Niveau de pression sonore (remarque 2) (haut/moyen/bas) (dB(A))			35-32-29	36-33-29	37-33-29

Remarque 1 : La puissance frigorifique et les caractéristiques électriques sont mesurées aux conditions indiquées dans la norme JIS B 8615 sur la base des liaisons de référence, qui se composent de 5 m de conduite principale et de 2,5 m de conduite de dérivation avec une hauteur de 0 m.

Remarque 2 : Le niveau acoustique est mesuré dans une salle anéchoïque conformément à la norme JIS B8616. Normalement, les valeurs mesurées dans le cadre du fonctionnement réel sont plus élevées, du fait du bruit extérieur.

Remarque 3 : La télécommande infrarouge est fournie avec l'unité intérieure. La télécommande filaire (RBC-AMT31E, RBC-AS21E2) peut également être connectée.

Remarque 4 : Caractéristiques nominales Mode Froid : Température de l'air intérieur 27 C BS/19 CBH, température d'air extérieur 35 C BS Mode Chaud : Température de l'air intérieur 20C BS, Température de l'air extérieur 7C BS/6C BH

3. Données dimensionnelles

Modèle : MMK-AP0072H, AP0092H, AP0122H

• Télécommande filaire RBC-AMT21E RBC-AMT31E
- Télécommande simplifiée RBC-AS21E RBC-AS21E2
- Kit de télécommande infrarouge RBC-AX22CE RBC-AX22CE2

(Espace de repose) supérieur ou égal à 100 mm supérieur ou égal à 170 mm supérieur ou égal à 170 mm *supérieur ou égal à 300 mm *(Pour boîtier de sélection de débit si utilisé dans un modèle à récupération de chaleur)

Remarque : Toutes les dimensions sont exprimées en mm.

4. Schéma de câblage

Modèle : MMK-AP0072H, AP0092H, AP0122H

COLOR IDENTIFICATION BRW : BROWN RED : RED WHI : WHITE YEL : YELLOW BLU : BLUE BLK : BLACK GRY : GRAY PNK : PINK ORN : ORANGE GRN&YEL : GREEN & YELLOW GRN : GREEN PULSE MOTOR VALVE FAN MOTOR LOUVER MOTOR 777 HEAT EXCHANGER RED F301 FUSE T3. 15A 250V~ CN22 CN50 (WHI) CN82 (BLU) CN210 (WHI) CN33 (WHI) CN44 (BRW) CN40 (BLU) J1 J2 CON41 (BLU) CN41 (BLU) J1 J2 CN67 (BLK) CN81 (BLK) CN213 (WHI) DN100 (BRW) DN101 (BLU) DN103 (GRN) DN102 (YEL) DN104 (WHI) THERMO SENSOR (TA) POWER SUPPLY CIRCUIT MCC-1510 Control P.C board for indoor unit INFRARED RAYS RECEIVE AND INDICATION PARTS (MCC-861) CN32 (WHI) CN61 (YEL) CN60 (WHI) CN80 (GRN) PNL/EMG FLOW SELECTOR UNIT (Sold separately) FLAWY LUN LUN GRN & YEL GRN & YEL Power Supply Single phase 220-240V 50Hz 220V 60Hz OUTDOOR UNIT WHI ○ BLK 1 2 1 2 CN1(WHI) WIERD REMOTE CONTROLLER (Sold Separately)

5. Diagramme de cycle de réfrigérant

Modèle : MMK-AP0072H, AP0092H, AP0122H

Nom de la pièce		Description fonctionnelle
PMV(Pulse Motor Valve)	PMV	(Connecteur CN082 (6P) : bleu)1) Contrôle la surchauffe en mode Froid2) Contrôle la surfusion en mode Chaud3) Récupère l’huile frigorigène en mode Froid4) Récupère l’huile frigorigène en mode Chaud
Sonde de temp.	1.TA	(Connecteur CN104 (2P) : jaune)1) Mesure la température d’évaporation intérieure
	2.TC1	(Connecteur CN100 (3P) : marron)1) Contrôle la surchauffe de la PMV en mode Froid
	3.TC2	(Connecteur CN101 (2P) : noir)1) Contrôle la surfusion de la PMV en mode Chaud
	4.TCJ	(Connecteur CN102 (2P) : rouge)1) Contrôle la surchauffe de la PMV en mode Froid

6. Tableau des puissances sensibles

■ Mural (MMK-AP****2H, série 2)
TC : Puissance totale [kW] SHC : Puissance sensible [kW]

Dim. de l'unité	Temp. de l'air extérieur CDB	Temp, de l'air intérieur
		14,0 C BH		16,0 C BH		18,0 C BH		19,0 C BH		20,0 C BH		22,0 C BH		24,0 C BH
		20 C BH		23 C BH		26 C BH		27 C BH		28 C BH		30 C BH		32 C BH
		TC :	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	12.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	14.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	16.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	18.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	20.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	21.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	23.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	25.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	27.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	29.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	31.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	33.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	35.0	1,8	1,5	2,0	1,6	2,1	1,7	2,2	1,7	2,3	1,7	2,4	1,7	2,5	1,6
	37.0	1,7	1,5	1,9	1,6	2,1	1,7	2,1	1,6	2,2	1,6	2,3	1,6	2,4	1,6
	39.0	1,7	1,4	1,9	1,5	2,0	1,6	2,1	1,6	2,1	1,6	2,3	1,6	2,4	1,5
009	10.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	12.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	14.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	16.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	18.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	20.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	21.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	23.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	25.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	27.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	29.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	31.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	33.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	35.0	2,3	1,8	2,5	1,9	2,7	2,0	2,8	2,0	2,9	2,0	3,1	2,0	3,2	1,9
	37.0	2,2	1,7	2,5	1,8	2,6	1,9	2,7	1,9	2,8	1,9	3,0	1,9	3,1	1,9
	39.0	2,2	1,7	2,4	1,8	2,6	1,9	2,6	1,9	2,7	1,9	2,9	1,9	3,0	1,8
012	10.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	12.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	14.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	16.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	18.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	20.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	21.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	23.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	25.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	27.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	29.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	31.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	33.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	35.0	3,0	2,2	3,3	2,4	3,5	2,5	3,6	2,5	3,7	2,5	3,9	2,5	4,1	2,4
	37.0	2,9	2,1	3,2	2,3	3,4	2,4	3,5	2,4	3,6	2,4	3,8	2,4	4,0	2,3
	39.0	2,8	2,1	3,1	2,2	3,3	2,4	3,4	2,4	3,5	2,4	3,7	2,3	3,9	2,3

7. Caractéristiques techniques du ventilateur

Vitesse de l'air soufflé et portée de l'air

Mural (série 2)

Modèle : MMK-AP0072H, AP0092H, AP0122H

Vitesse initiale d'écoulement horizontal Débit élevé : 4,5 m/s

Débit moyen : 3,7 m/s

Débit faible : 3,2 m/s

8. Caractéristiques acoustiques (courbe NC)

Mural (série 2)

Modèle : MMK-AP0072H, AP0092H, AP0122H

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	35	32	29

MMK-AP0092H

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	36	33	29

MMK-AP0122H

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	35	33	29

9. Télécommande infrarouge

		Mural (série 1)		Mural (série 2)
		TCB-AX21E (vendu séparément)		WH-H2UE
Vue extérieure
Fonction		Bouton	Table des matières	Bouton	Table des matières	Remarques
Marche/Arrêt		Marche/Arrêt	OK	MARCHE/ARRET	OK
Réglage de la temp.	AUTO.	[IMAGE]	17~27 °C	[IMAGE]	17~30 °C
	FROID		18~30 °C		17~30 °C
	DESHUMIDIFICATION		18~30 °C		17~30 °C
	CHAUD		16~26 °C		17~30 °C
Affichage des degrés Fahrenheit		-	OK	-	-	Pas d'affichage des degrés Fahrenheit
Régulation du débit d'air		[IMAGE]	3 vitesses, auto.	VENTILATEUR	5 vitesses, auto.	Commande en 5 étapes
Volet		Balayage/battements	OK	FIXE	OK
Balayage				BALAYAGE	OK
Mode de fonctionnement		[IMAGE]	Auto., chaud, déshumidification, froid, ventilateur	MODE	Auto., froid, déshumidification, chaud, ventilateur	Pas de réglage manuel en mode Froid seul
Mode auto à touche unique		-	-	AUTO.	Mode automatique à touche unique	Mode auto. à touche unique (mode auto, réglage de la température : 22 °C, débit d'air : Auto., battements : Auto., balayage : arrêt)
Préréglage		-	-	MEMO./PREREGLAGE	OK	Mémorisation libre des paramètres position volet préréglé.
Montre		-	-	MONTRE	OK
Horloge MARCHE/ARRET		REGLE	Horloge ARRET, horloge MARCHE, Horloge Répéter, intervalles de 30 minutes, 72 heures maxi.	MARCHE/ARRET/REGLAGE	Système d'affichage de montre, intervalles de 10 minutes, 24 heures maxi.	Disponible pour les fonctions MARCHE/ARRET simultanées
Mode ECO		-	-	ECO	OK	Horloge mode nocture avec « logique ECO »
Horloge hebdomadaire		-	-	MARCHE/ARRET/REGLAGE	OK	Réglage simultané et quotidien de l'horloge sur MARCHE et ARRET
Annulation de la fonction timer		CL	OK		OK	-
Mode haut rendement		-	-	HAUT RENDEMENT	OK	Commande automatique des modes de refroidissement et de chauffage rapide
Retour à la configuration initiale du filtre		Retour à la configuration initiale du filtre	OK	FILTRE	OK	-
Réinitialisation		Réinitialisation [IMAGE]	OK	REINITIALISATION	OK	-
Contact de détection		CAPTEUR	OK	-	-	Pas de capteur de télécommande

(Remarque)
1. Le circuit de pompe à chaleur ne fonctionne pas en mode automatique. Si le mode auto. est lancé, le témoin de fonctionnement et de l'horloge de l'unité intérieure s'allument accompagnés d'un signal d'avertissement sonore. Le cas échéant, passer à l'autre mode de fonctionnement. (Le système de récupération d'énergie peut fonctionner en auto en combinaison avec la télécommande infrarouge).
2. La fonction commande groupée au moyen de la télécommande filaire (WH-H2UE) n'est pas disponible. En cas de mauvaise utilisation, des discordances peuvent se produire au niveau des mesures ou de l'affichage.
3. La télécommande filaire est requise pour les commandes groupées (vendue séparément).
4. Lorsque la télécommande filaire est connectée à l'unité murale, deux télécommandes avec filaires (WH-H2UE) peuvent être utilisées. Le cas échéant, la dernière commande enfoncée est effectuée.
5. Lorsque l'unité est contrôlée au sein d'un groupe par l'intermédiaire d'une commande filaire, les fonctions « Horloge ECO » et « Haut rendement » ne sont pas opérationnelles.

Données techniques

Unité gainable extra-plate

Unité intérieure

MMD-AP0071SPH

MMD-AP0091SPH

MMD-AP0121SPH

MMD-AP0151SPH

MMD-AP0181SPH

MMD-AP0071SPH(SH)-C

1. Caractéristiques techniques
2. Caractéristiques électriques
3. Dimensions
4. Tableau des puissances
5. Schéma électrique
6. Caractéristiques techniques du ventilateur
7. Caractéristiques sonores (courbe NC)
8. Prise d'air frais (manuel de conception)

1. Caractéristiques techniques

50Hz

Appellation MMD-		AP0071SPH	AP0091SPH	AP0121SPH	AP0151SPH	AP0181SPH
Puissance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caractéristiques électriques	Alimentation électrique	1 phase 50Hz 230 V (220-240 V)
	Intensité de fonctionnement(A)	0.29	0.29	0.31	0.32	0.39
	Puissance absorbée (kW)	0.039	0.039	0.043	0.045	0.054
	Intensité au démarrage (A)	0.51	0.51	0.54	0.56	0.68
Apparence		Tôle d'acier zinguée à chaud
Dimensions	Hauteur (mm)	210
	Largeur (mm)	845
	profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		6 (réglage d'usine)-16-31-46 4 étapes		5 (réglage d'usine)-15-30-45 4 étapes		4 (réglage d'usine)-14-29-44 4 étapes
		Perte de pression dans le filtre à air (Pa)	4	5		6
Commande		Télécommande
Filtre à air		Filtre simple standard fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	25 (tube en polychlorure de vinyle : Dia. externe 32, dia. interne 25)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/3129
Niveau de puissance sonore (dB(A))		51		53	54	55

* Le Niveau de pression sonore est mesuré dans les conditions de pression statique externe appliquées lors du réglage en usine.

* Le niveau acoustique est mesuré dans une salle anéchoïque conformément à la norme JIS B8616.

1. Caractéristiques techniques

60Hz

Appellation MMD-		AP0071SPH	AP0091SPH	AP0121SPH	AP0151SPH	AP0181SPH
Puissance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caractéristiques électriques	Alimentation électrique	1 phase 60Hz 220 V
	Intensité de fonctionnement(A)	0.27	0.27	0.30	0.31	0.37
	Puissance absorbée (kW)	0.037	0.037	0.041	0.043	0.052
	Intensité au démarrage (A)	0.47	0.47	0.53	0.54	0.65
Apparence		Tôle d'acier zinguée à chaud
Dimensions	Hauteur (mm)	210
	Largeur (mm)	845
	Profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		6 (réglage d'usine)-16-31-46 4 étapes		5 (réglage d'usine)-15-30-45 4 étapes		4 (réglage d'usine)-14-29-44 4 étapes
Commande		Télécommande
Filtre à air		Filtre simple standard fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	25 (tube en polychlorure de vinyle : Dia. externe 32, dia. interne 25)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/31/29
Niveau de puissance sonore (dB(A))		51		53	54	55

* Le Niveau de pression sonore est mesuré dans les conditions de pression statique externe appliquées lors du réglage en usine.
* Le niveau acoustique est mesuré dans une salle anéchoïque conformément à la norme JIS B8616.

1. Caractéristiques techniques

Modèle pour la Chine

Appellation MMD-		AP0071SPH-C	AP0091SPH-C	AP0121SPH-C	AP0151SPH-C	AP0181SPH-C
Puissance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caractéristiques électriques	Alimentation électrique	1 phase 50Hz 220 V
	Intensité de fonctionnement(A)	0.29	0.29	0.31	0.32	0.39
	Puissance absorbée (kW)	0.039	0.039	0.043	0.045	0.054
	Intensité au démarrage (A)	0.51	0.51	0.54	0.56	0.68
Apparence		Tôle d'acier zinguée à chaud
Dimensions	Hauteur (mm)	210
	Largeur (mm)	845
	Profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		10 (réglage d'usine) -20-35-50 4 étapes
Commande		Télécommande
Filtre à air		Non fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	25 (tube en polychlorure de vinyle : Dia. externe 32, dia. interne 25)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/31/29

* Le Niveau de pression sonore est mesuré dans les conditions de pression statique externe appliquées lors du réglage en usine.

* Le niveau acoustique est mesuré dans une salle anéchoïque conformément à la norme JIS B8616.

1. Caractéristiques techniques

Modèle pour la Chine

Appellation MMD-		AP0071SHC	P0091SHC	AP0121SHC	AP0151SHC	AP0181SHC
Puissance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caractéristiques électriques	Alimentation électrique	1 phase 50Hz 220 V
	Intensité de fonctionnement(A)	0.26	0.26	0.27	0.28	0.35
	Puissance absorbée (kW)	0.027	0.027	0.031	0.033	0.042
	Intensité au démarrage (A)	0.46	0.46	0.47	0.49	0.61
Apparence		Tôle d'acier zinguée à chaud
Dimensions	Hauteur (mm)	210
	Largeur (mm)	845
	Profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		10 (réglage d'usine) -20-35-50 4 étapes
Commande		Télécommande
Filtre à air		Non fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	20 (tube en polychlorure de vinyle : Dia. externe 26, dia. interne 20)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/31/29

1. Caractéristiques techniques

60Hz

Appellation MMD-		AP0071SPH-K	AP0091SPH-K	AP0121SPH-K	AP0151SPH-K	AP0181SPH-K
Puissance frigorifique/calorifique (kW)		2.2/2.5	2.8/3.2	3.6/4.0	4.5/5.0	5.6/6.3
Caractéristiques électriques	Alimentation électrique	1 phase 60Hz 220 V
	Intensité de fonctionnement(A)	0.27	0.27	0.30	0.31	0.37
	Puissance absorbée (kW)	0.037	0.037	0.041	0.043	0.052
	Intensité au démarrage (A)	0.47	0.47	0.53	0.54	0.65
Apparence		Tôle d'acier zinguée à chaud
Dimensions	Intensité de fonctionnement(A)	210
	Largeur (mm)	845
	Profondeur (mm)	645
Poids total (kg)		22	22	22	23	23
Echangeur de chaleur		Tube à ailettes
Isolation sonore/thermique		Mousse en polyéthylène + mousse en polyuréthane
Ventilateur		Ventilateur centrifuge (ventilateur Sirocco)
Débit d'air standard	Elevé (m3/h)	540		600	690	780
	(moyen/bas) (m3/h)	470/400		520/450	600/520	680/580
Moteur (W)		60
Pression statique extérieure (Pa)		6 (réglage d'usine)-16-31-46 4 étapes		5 (réglage d'usine)-15-30-45 4 étapes		4 (réglage d'usine)-14-29-44 4 étapes
		Perte de pression dans le filtre à air (Pa)	4		5	6
Commande		Télécommande
Filtre à air		Filtre simple standard fourni
Liaison	Tuyau de gaz (mm)	9.5			12.7
	Tuyau de liquide (mm)	6.4
	Tuyau d'écoulement (dia. nominal en mm)	25 (tube en polychlorure de vinyle : Dia. externe 32, dia. interne 25)
Niveau de pression sonore élevé/moyen/bas	Sous l'entrée d'air (dB(A))	36/33/30		38/35/32	39/36/33	40/38/36
	Derrière l'entrée d'air (dB(A))	28/26/24		29/27/25	32/30/28	33/31/29

* Le Niveau de pression sonore est mesuré dans les conditions de pression statique externe appliquées lors du réglage en usine.

* Le niveau acoustique est mesuré dans une salle anéchoïque conformément à la norme JIS B8616.

2. Caractéristiques du courant électrique

Type	Modèle	Tension nominale (V-Ph-Hz)	Gamme de tensions		Moteur de ventilateur		Alimentation électrique
			Mini.	Maxi.	kW	FLA	MCA	MOCP
S-MMS (50Hz)	MMD-AP0071SPH	230-1-50	198	264	0.060	0.35	0.44	15
	MMD-AP0091SPH	230-1-50	198	264	0.060	0.35	0.44	15
	MMD-AP0121SPH	230-1-50	198	264	0.060	0.37	0.47	15
	MMD-AP0151SPH	230-1-50	198	264	0.060	0.38	0.48	15
	MMD-AP0181SPH	230-1-50	198	264	0.060	0.47	0.59	15
S-MMS (60Hz)	MMD-AP0071SPH	220-1-60	198	264	0.060	0.32	0.41	15
	MMD-AP0091SPH	220-1-60	198	264	0.060	0.32	0.41	15
	MMD-AP0121SPH	220-1-60	198	264	0.060	0.36	0.45	15
	MMD-AP0151SPH	220-1-60	198	264	0.060	0.37	0.47	15
	MMD-AP0181SPH	220-1-60	198	264	0.060	0.44	0.56	15
S-HRM	MMD-AP0071SPH	230-1-50	198	264	0.060	0.35	0.44	15
	MMD-AP0091SPH	230-1-50	198	264	0.060	0.35	0.44	15
	MMD-AP0121SPH	230-1-50	198	264	0.060	0.37	0.47	15
	MMD-AP0151SPH	230-1-50	198	264	0.060	0.38	0.48	15
	MMD-AP0181SPH	230-1-50	198	264	0.060	0.47	0.59	15

3. Dimensions

845 21 168 (intérieur) 57 210 20 21 803 (intérieur) 21 Filtre à air 103 Tuyau de réfrigérant 67 645 19 168 511 31 359 372 422 502 80 805 120 67 33 163 80 59 Prise d'air frais (orifice prédécoupé) Bouche d'évacuation des condensats Plaque de suspension

Bride de raccordement de la prise d'air (non fournie)

Vue de dessous 805 41.5 inférieur ou égal à 8,2 266.5 100 286.8 100 12.5 100 100 100 100 100 100 100 100 825 12.5 45.3 n = 24 M5 (trou de montage dia. 4,2) 805 Vue arrière 170 44.3 100 188.6 12.5 100 100 100 100 100 100 100 100 825 12.5 44.3 n = 22 M5 (trou de montage dia. 4,2)

• Télécommande filaire RBC-AMT21E RBC-AMT31E
• Télécommande simplifié RBC-AS21E RBC-AS21E2
• Kit de télécommande infrarouge TCB-AX21E TCB-AX21E2
• Application pour temporisateur hebdomadaire RBC-AMT31E et RBC-EXW21E2

3. Dimensions

Espace de repose

(longueur : mm)

Air outlet 100 or more 250 or more 210 5 or more 235 or more

Sous l'entrée d'air

supérieure ou égale à 5 210 supérieur ou égal à 235 Plafond Prise d'air supérieure ou égale à 50 supérieure ou égale à 2500 Surface de sol

Derrière l'entrée d'air

supérieure ou égale à 5 210 supérieure ou égale à 235 Prise d'air supérieure ou égale à 300 supérieure ou égale à 2500 Surface de sol Plafond

Espace réservé à l'entretien

(longueur : mm)

Sortie d'air 50 945 50

645 Filtre à air

Clapet d'alimentation (ouverture de plafond)

645 945

645

Clapet d'alimentation (ouverture de plafond)

745 945

Filtre à air

745

3. Dimensions

MMD-AP007SPH-C, AP0091SPH-C, AP0121SPH-C, AP0151SPH-C, AP0181SPH-C, MMD-AP0071SH-C, AP0091SH-C, AP0121SH-C, AP0151SH-C, AP0181SH-C

845 21 168 (intérieur) 21 803 (intérieur) 21 20 Bouche d'évacuation naturelle 103 Tuyau de réfrigérant 67 511 645 31 359 372 422 502 4 dia. 4 80 146 120 805 910 Prise d'air frais (orifice prédécoupé) 80 59 Plaque de suspension Bouche d'évacuation des condensats (modèle SPH uniquement)

Bride de raccordement de la prise d'air (non fournie)

• Télécommande filaire

RBC-AMT21E

RBC-AMT31E

• Télécommande simplifié

RBC-AS21E

RBC-AS21E2

- Kit de télécommande infrarouge

TCB-AX21E

TCB-AX21E2

- Application pour temporisateur hebdomadaire

RBC-AMT31E et RBC-EXW21E2

3. Dimensions

Espace de repose

(longueur : mm)

MMD-AP0071SPH-C, MMD-AP0091SPH-C, MMD-AP0121SPH-C, MMD-AP0151SPH-C, MMD-AP0181SPH-C

Air outlet 100 or more 250 or more 210 5 or more 235 or more

MMD-AP0071SH-C, MMD-AP0091SH-C, MMD-AP0121SH-C, MMD-AP0151SH-C, MMD-AP0181SH-C

Tuyauterie d'écoulement côté gauche

e d'écoulement cote gauche Drain piping 5 or more 210 235 or more Air outlet 100 or more 250 or more

Tuyauterie d'écoulement côté droit

Tuyau d'évacuation des condensats

sortie d'air supérieure ou égale à 250 supérieure ou égale à 250 supérieure ou égale à 200 (écartement entre les tuyaux de réfrigérant) 210 supérieure ou égale à 5 supérieure ou égale à 235

MMD-AP0071SPH-C, MMD-AP0091SPH-C, MMD-AP0121SPH-C, MMD-AP0151SPH-C, MMD-AP0181SPH-C MMD-AP0071SH-C, MMD-AP0091SH-C, MMD-AP0121SH-C, MMD-AP0151SH-C, MMD-AP0181SH-C

Sous l'entrée d'air

plafond Prise d'air supérieure ou égale à 5 210 supérieure ou égale à 235 supérieure ou égale à 50 supérieure ou égale à 2500 Surface de sol

Derrière l'entrée d'air

supérieure ou égale à 5 210 supérieure ou égale à 235 Prise d'air plafond supérieure ou égale à 300 supérieure ou égale à 2500 Surface de sol

3. Dimensions

Espace réservé à l'entretien

(longueur : mm)

MMD-AP0071SPH-C, MMD-AP0091SPH-C, MMD-AP0121SPH-C, MMD-AP0151SPH-C, MMD-AP0181SPH-C

Sortie d'air 50 945 50

645

Clapet d'alimentation (ouverture de plafond)

645 945

MMD-AP0071SH-C, MMD-AP0091SH-C, MMD-AP0121SH-C, MMD-AP0151SH-C, MMD-AP0181SH-C

Tuyauterie d'écoulement côté gauche

Tuyau d'évacuation des condensats

Sortie d'air 50 995 100

645

Clapet d'alimentation (ouverture de plafond)

995 645

Tuyauterie d'écoulement côté droit

Tuyau d'évacuation des condensats

Sortie d'air 100 995 50

645

Clapet d'alimentation (ouverture de plafond)

645 995

4. Tableau des capacités sensibles

■Type à conduits Slim (MMD-AP\*\*\*SPH)

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

Taille de l'unité	Temp. de l'air extérieur CDB	Temp. de l'air intérieur
		14.0CWB		16.0CWB		18.0CWB		19.0CWB		20.0CWB		22.0CWB		24.0CWB
		20CDB		23CDB		26CDB		27CDB		28CDB		30CDB		32CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
007	10.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	12.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	14.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	16.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	18.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	20.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	21.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	23.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	25.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	27.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	29.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	31.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	33.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	35.0	1.8	1.6	2.0	1.7	2.1	1.8	2.2	1.8	2.3	1.8	2.4	1.8	2.5	1.7
	37.0	1.7	1.5	1.9	1.6	2.1	1.7	2.1	1.7	2.2	1.7	2.3	1.7	2.4	1.7
	39.0	1.7	1.5	1.9	1.6	2.0	1.7	2.1	1.7	2.1	1.7	2.3	1.7	2.4	1.6
009	10.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	12.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	14.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	16.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	18.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	20.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	21.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	23.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	25.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	27.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	29.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	31.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	33.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	35.0	2.3	1.9	2.5	2.0	2.7	2.1	2.8	2.1	2.9	2.1	3.1	2.1	3.2	2.0
	37.0	2.2	1.8	2.5	1.9	2.6	2.0	2.7	2.0	2.8	2.0	3.0	2.0	3.1	2.0
	39.0	2.2	1.8	2.4	1.9	2.6	2.0	2.6	2.0	2.7	2.0	2.9	2.0	3.0	1.9
012	10.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	12.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	14.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	16.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	18.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	20.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	21.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	23.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	25.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	27.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	29.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	31.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	33.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	35.0	3.0	2.2	3.3	2.4	3.5	2.5	3.6	2.5	3.7	2.5	3.9	2.5	4.1	2.4
	37.0	2.9	2.1	3.2	2.3	3.4	2.4	3.5	2.4	3.6	2.4	3.8	2.4	4.0	2.3
	39.0	2.8	2.1	3.1	2.2	3.3	2.4	3.4	2.4	3.5	2.4	3.7	2.3	3.9	2.3

4. Tableau des capacités sensibles

■Type à conduits Slim (MMD-AP\*\*\*SPH)

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

Taille de l'unité	Temp. de l'air extérieur CDB	Temp. de l'air intérieur
		14.0CWB		16.0CWB		18.0CWB		19.0CWB		20.0CWB		22.0CWB		24.0CWB
		20CDB		23CDB		26CDB		27CDB		28CDB		30CDB		32CDB
		TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC	TC	SHC
015	10.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	12.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	14.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	16.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	18.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	20.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	21.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	23.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	25.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	27.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	29.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	31.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	33.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	35.0	3.7	2.8	4.1	3.0	4.4	3.2	4.5	3.2	4.6	3.2	4.9	3.2	5.1	3.1
	37.0	3.6	2.7	4.0	2.9	4.2	3.1	4.4	3.1	4.5	3.1	4.7	3.1	5.0	3.0
	39.0	3.5	2.7	3.8	2.8	4.1	3.0	4.2	3.0	4.4	3.0	4.6	3.0	4.8	2.9
018	10.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	12.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	14.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	16.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	18.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	20.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	21.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	23.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	25.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	27.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	29.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	31.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	33.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	35.0	4.6	3.5	5.1	3.7	5.4	3.9	5.6	3.9	5.8	3.9	6.1	3.9	6.4	3.8
	37.0	4.5	3.3	4.9	3.6	5.3	3.8	5.4	3.8	5.6	3.8	5.9	3.7	6.2	3.7
	39.0	4.3	3.3	4.8	3.5	5.1	3.7	5.3	3.7	5.4	3.7	5.7	3.6	6.0	3.6

5. Schéma électrique

6. Caractéristiques techniques du ventilateur

MMD-AP0071SPH

MMD-AP0091SPH

MMD-AP0121SPH

MMD-AP0151SPH

MMD-AP0181SPH

6. Caractéristiques techniques du ventilateur

(filtre fourni)

MMD-AP0071SPH
MMD-AP0091SPH

MMD-AP0121SPH

MMD-AP0151SPH

MMD-AP0181SPH

6. Caractéristiques techniques du ventilateur

Modèle pour la CHINE (filtre fourni)

MMD-AP0071SPH-C, SH-C MMD-AP0091SPH-C. SH-C

MMD-AP0121SPH-C, SH-C

MMD-AP0151SPH-C, SH-C

MMD-AP0181SPH-C, SH-C

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0071SPH/SH

MMD-AP0091SPH/SH

Points de mesure

Prise d'air arrière

2 m 1 m Gaine Gaine Sortie d'air Centre 1,5 m Microphone Prise d'air

Pression statique extérieure 10 Pa

Position ventilateur	E	M	B
Niveau de puissance sonore (dB(A))	28	26	24

Pression statique extérieure 35Pa

Position ventilateur	E	M	B
Niveau de puissance sonore (dB(A))	30	28	26

Pression statique extérieure 20Pa

Position ventilateur	E	M	B
Niveau de puissance sonore (dB(A))	29	27	25

Pression statique extérieure 50Pa

Position ventilateur	E	M	B
Niveau de puissance sonore (dB(A))	32	29	27

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0121SPH/SH

Points de mesure

Prise d'air arrière

2 m 1 m Sortie d'air Gaine Gaine Prise d'air Centre 1,5 m Microphone

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	29	27	25

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	30	28	26

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	31	29	27

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	32	30	28

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0151SPH/SH

Points de mesure

Prise d'air arrière

2 m 1 m Sortie d'air Gaine Gaine Prise d'air Centre 1,5 m Microphone

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	32	30	28

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	33	31	29

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	34	32	30

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	35	33	31

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0181SPH/SH

Points de mesure

Prise d'air arrière

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	33	31	29

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	35	33	31

2 m 1 m Gaine Gaine Sortie d'air Prise d'air Centre 1,5 m Microphone

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	34	32	30

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	36	34	32

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0071SPH/SH

MMD-AP0091SPH/SH

Points de mesure

Sous la prise d'air

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	36	33	30

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	39	36	33

2 m Sortie d'air Gaine Centre 1,5 m Prise d'air Microphone

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	37	34	31

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	41	38	35

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0121SPH/SH

Points de mesure

Sous la prise d'air

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	38	35	32

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	41	38	35

2 m Sortie d'air Gaine Centre 1,5 m Prise d'air Microphone

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	39	36	33

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	43	40	37

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0151SPH/SH

Points de mesure

Sous la prise d'air

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	39	36	33

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	41	38	35

2 m Sortie d'air Gaine Centre 1,5 m Prise d'air Microphone

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	40	37	34

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	43	40	37

7. Caractéristiques acoustiques (courbe NC)

MMD-AP0181SPH/SH

Points de mesure

Sous la prise d'air

Pression statique extérieure 10Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	40	38	36

Pression statique extérieure 35Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	43	41	38

2 m Sortie d'air Gaine Centre 1,5 m Prise d'air Microphone

Pression statique extérieure 20Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	42	40	37

Pression statique extérieure 50Pa

Position ventilateur	H	M	B
Niveau de puissance sonore (dB(A))	44	42	39

8. Prise d'air frais (manuel de conception)

Unité gainable extra-plate

MMD-AP0071SPH, AP0091SPH, AP0121SPH MMD-AP0071SPH-C, AP0091SPH-C, AP0121SPH-C MMD-AP0071SH-C, AP0091SH-C, AP0121SH-C

Mise en garde

L'air frais doit être conditionné par le récupérateur de chaleur ou un composant similaire.

Vérifier que le débit d'air frais a été déterminé pour que la température entre l'air aspiré et l'air frais soit maintenue.

*1. Température préconisée : 12 °C à 30 °C.

Toutefois, régler le débit d'air frais à 20% de la valeur standard.

Appellation MMD-	AP0071SPHAP0071SPH-CAP0071SH-C	AP0091SPHAP0091SPH-CAP0091SH-C	AP0121SPHAP0121SPH-CAP0121SH-C
Débit d'air standard (m3/h)	540	540	600

Monter un filtre à air à l'intérieur de la conduite d'air frais.

(L'air frais ne circule pas à travers le filtre de l'unité intérieure.)

Isoler la conduite d'air frais.

Brancher le ventilateur de l'échangeur de chaleur et l'unité intérieure à un même sectionneur.

Circuit de sécurité

Connector le relais de commande du ventilateur canalisé (12V CC) entre les valeurs 1 et 6 sur la P.C. board intérieure.

(Le courant nominal du relais de ventilateur canalisé ne doit pas dépasser 75 mA.)

Après la pose, effectuer un test pour vérifier que la fonction simultanée de marche/arrêt du ventilateur canalisé est opérationnelle.

(Exécuter le test conformément aux consignes du manuel d'installation de l'unité intérieure.)

8. Prise d'air frais (manuel de conception)

Unité gainable extra-plate

L'air frais doit être conditionné par le récupérateur de chaleur ou un composant similaire.

Vérifier que le débit d'air frais a été déterminé pour que la température entre l'air aspiré et l'air frais soit maintenue.

*1. Température préconisée : 12 °C à 30 °C.

Toutefois, régler le débit d'air frais à 20% de la valeur standard.

Appellation MMD-	AP0151SPHAP0151SPH-CAP0151SH-C	AP0181SPHAP0181SPH-CAP0181SH-C
Débit d'air standard (m3/h)	690	780

Monter un filtre à air à l'intérieur de la conduite d'air frais.

(L'air frais ne circule pas à travers le filtre de l'unité intérieure.)

Isoler la conduite d'air frais.

Brancher le ventilateur du récupérateur de chaleur et l'unité intérieure à un même sectionneur.

Circuit de sécurité

Connector le relais de commande du ventilateur canalisé (12V CC) entre les valeurs 1 et 6 sur la P.C. board intérieure.

(Le courant nominal du relais de ventilateur canalisé ne doit pas dépasser 75 mA.)

Après pose, effectuer un test pour vérifier que la fonction simultanée de marche/arrêt du ventilateur canalisé est opérationnelle.

(Exécuter le test conformément aux consignes du manuel d'installation de l'unité intérieure.)
