LT10964 - Machine à coudre LIFETEC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Machine à coudre
Alimentation	Électrique
Vitesse de couture	Variable
Réglage de la tension du fil	Oui
Réglage de la pression du pied-de-biche	Oui
Fonction point arrière	Oui
Types de points	Divers (droit, zigzag, boutonnières)
Nombre de programmes de couture	Non précisé
Fonction boutonnières	Oui
Fonction couture de boutons	Oui
Fonction couture de fermetures à glissière	Oui
Fonction ourlet	Oui
Fonction froncer	Oui
Fonction raccommoder	Oui
Fonction broderie	Oui
Fonction couture de dentelle	Oui
Fonction couture double aiguille	Oui
Entretien et nettoyage	Remplacement lampe, nettoyage pied-de-biche

FOIRE AUX QUESTIONS - LT10964 LIFETEC

Comment puis-je réinitialiser mon LIFETEC LT10964 ?

Pour réinitialiser votre LIFETEC LT10964, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Mon LIFETEC LT10964 ne s'allume pas. Que faire ?

Vérifiez d'abord que l'appareil est correctement chargé. Branchez-le sur une source d'alimentation pendant au moins 30 minutes. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser comme indiqué ci-dessus.

Comment calibrer le LIFETEC LT10964 ?

Pour calibrer votre LIFETEC LT10964, accédez au menu des paramètres, sélectionnez l'option 'Calibration' et suivez les instructions à l'écran pour ajuster les paramètres selon vos besoins.

Que faire si l'écran de mon LIFETEC LT10964 est gelé ?

Si l'écran est gelé, essayez de redémarrer l'appareil en le débranchant de la source d'alimentation et en le rebranchant après quelques secondes.

Comment mettre à jour le firmware de mon LIFETEC LT10964 ?

Pour mettre à jour le firmware, connectez l'appareil à votre ordinateur via USB, téléchargez le dernier firmware depuis le site officiel de LIFETEC et suivez les instructions d'installation fournies.

Mon LIFETEC LT10964 ne se connecte pas au Wi-Fi. Que faire ?

Vérifiez que le Wi-Fi est activé sur l'appareil et que vous êtes à portée du routeur. Assurez-vous que le mot de passe est correct. Si le problème persiste, essayez de redémarrer votre routeur.

Comment nettoyer mon LIFETEC LT10964 ?

Pour nettoyer votre LIFETEC LT10964, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs, car ils pourraient endommager l'appareil.

Comment connaître l'autonomie de la batterie de mon LIFETEC LT10964 ?

L'autonomie de la batterie peut être vérifiée dans le menu principal de l'appareil, sous l'option 'Batterie'. Vous y trouverez l'état actuel de la charge.

Que faire si mon LIFETEC LT10964 ne détecte pas les capteurs ?

Assurez-vous que les capteurs sont correctement installés et alimentés. Essayez de réinitialiser l'appareil. Si le problème persiste, vérifiez la compatibilité des capteurs avec votre modèle.

Mon LIFETEC LT10964 émet des bips fréquents. Que signifie cela ?

Des bips fréquents peuvent indiquer une alerte ou un problème avec l'appareil. Consultez le manuel d'utilisation pour connaître la signification des bips ou vérifiez les paramètres pour des notifications spécifiques.

MODE D'EMPLOI LT10964 LIFETEC

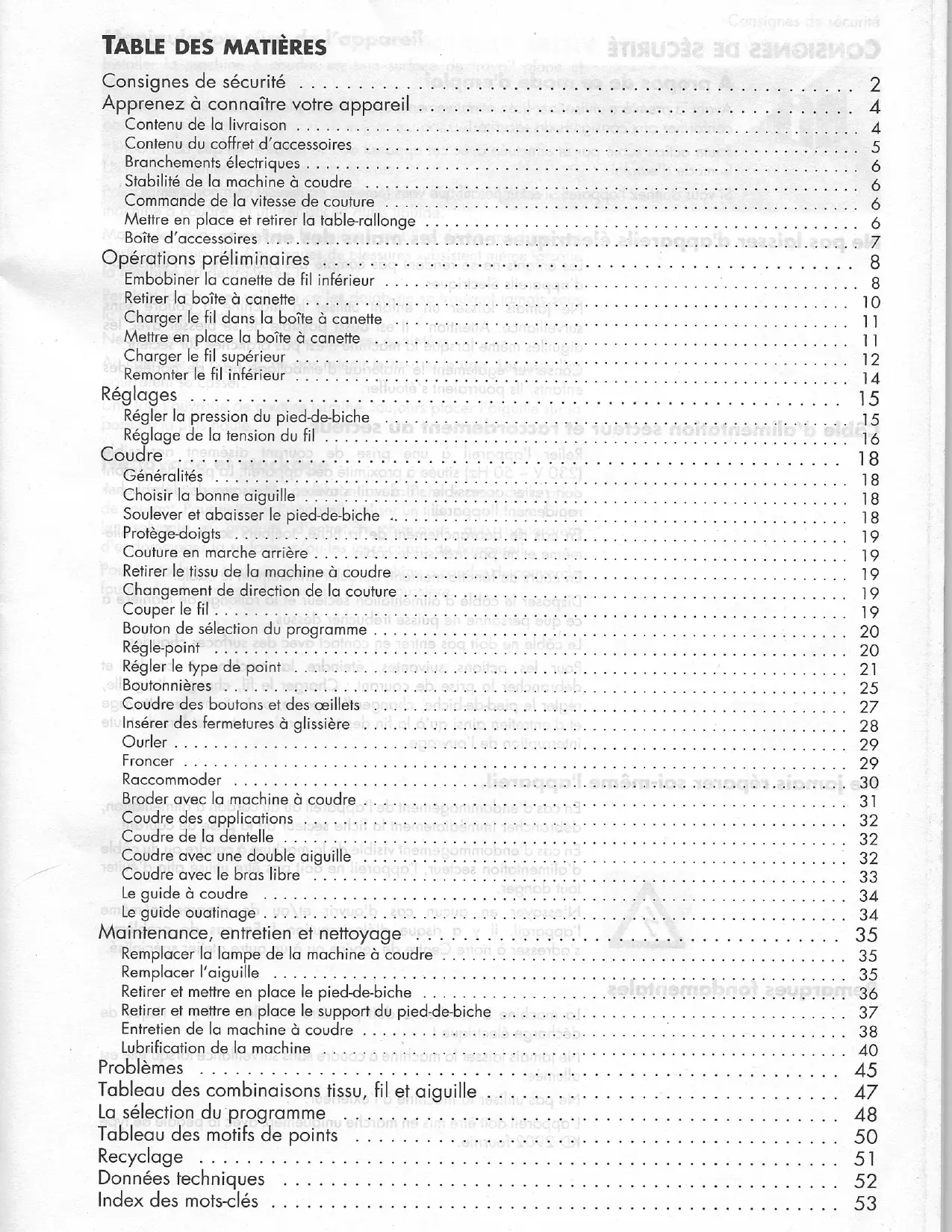

Consignes de sécurité 2

Apprenez a connaître votre(APpeareil 4

Contenu de la livraison 4
Contenu du coffret d'accessoires 5
Branchements electriques 6
Stabilité de la machine à coudre 6
Commande de la vitesse de couture 6
Mettre en place et retirer la table-rallonge 6
Boite d'accessoires 7

Opérations préliminaires 8

Embobiner la canette de fil inférieur 8
Retirer la boite a canette 10
Charger le fil dans la boite à canette 11
Mettre en place la boite a canette 11
Charger le fil supérieur 12
Remonter fil inférieur 14

Réglages 15

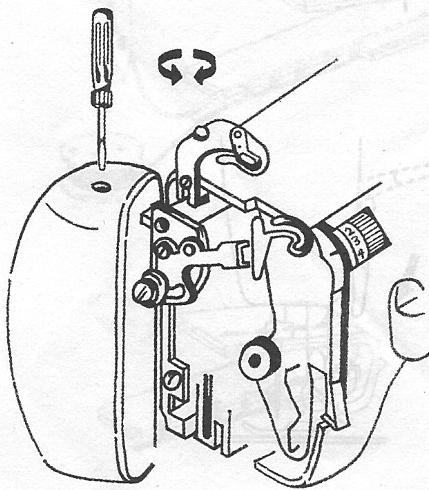

Régler la pression du pied-de-biche 15

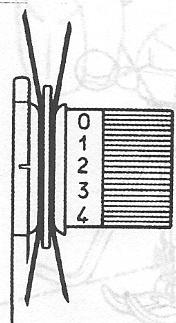

Réglage de la tension du fil 16

Coudre 18

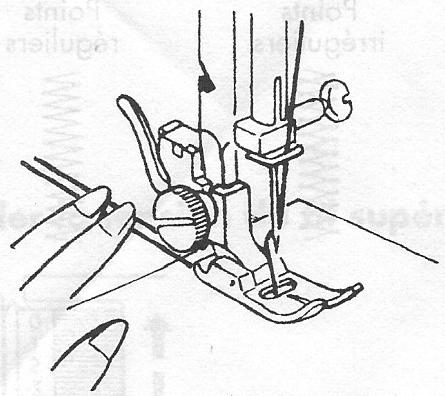

Généralités 18

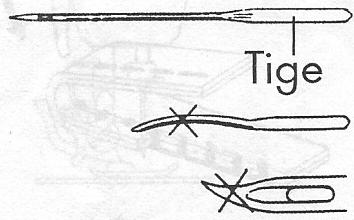

Choisir laonne aiguille 18
Soulever et abaiser le pied-de-biche 18
Protège-doigts 19

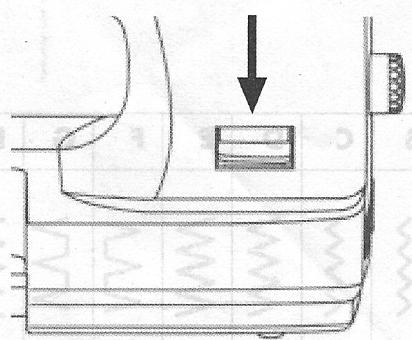

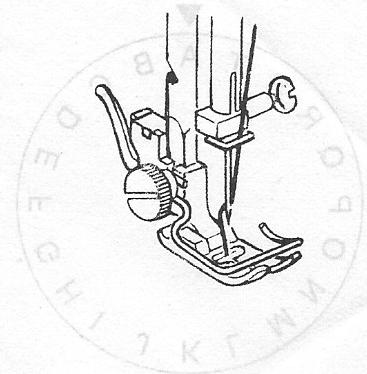

Couture en marche arriere 19
Retirer le tissu de la machine a coude 19
Changement de direction de la couture 19

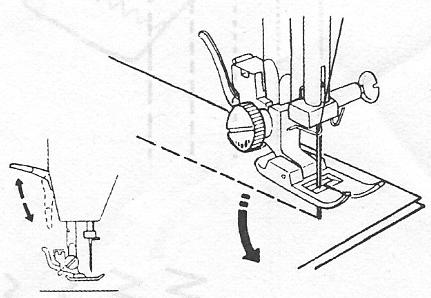

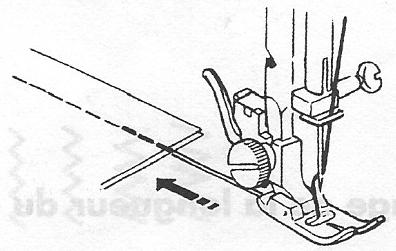

Couper le fil 19
Bouton de selection du programme 20
Regle-point 20
Régler le type de point 21
Boutonnières 25

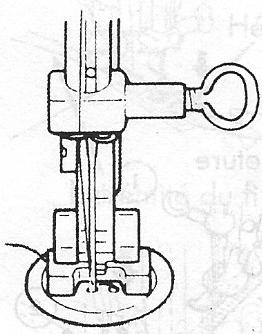

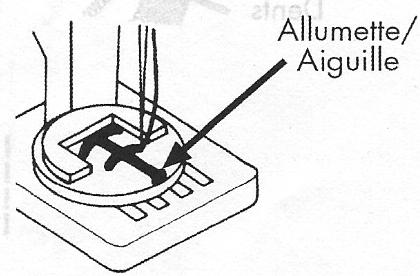

Coudre des boutons et des oeillets 27

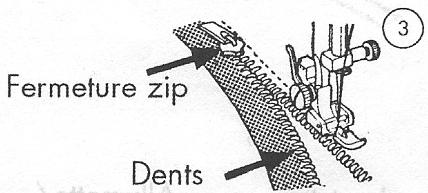

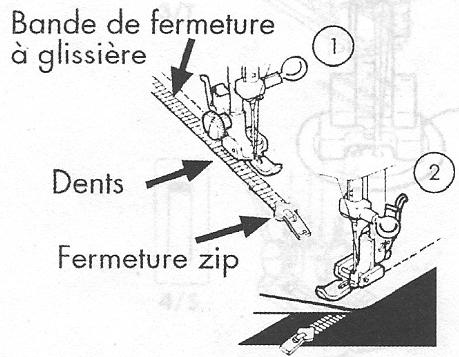

Inséorer des fermétures à glissière 28

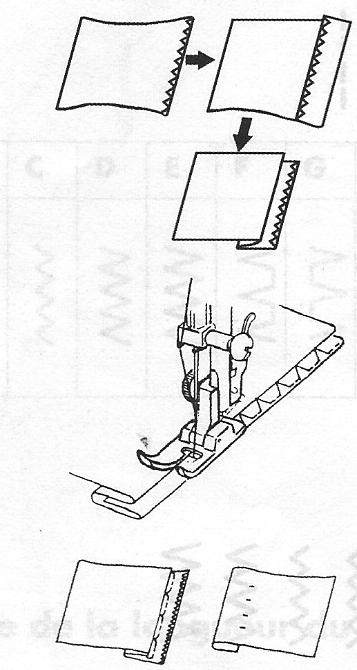

Ourler 29

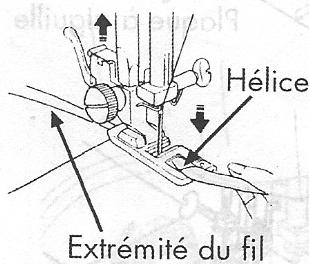

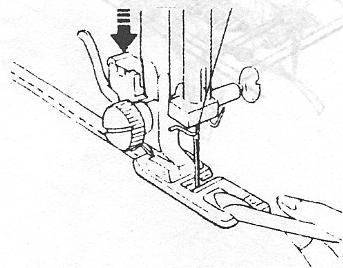

Froncer 29
Raccomoder 30
Broder avec la machine à coudre 31
Coudre des applications 32

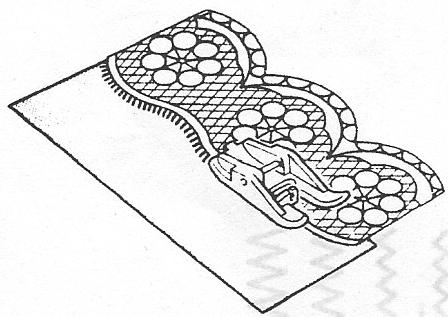

Coudre de la dentelle 32
Coudre avec une double aiguille 32

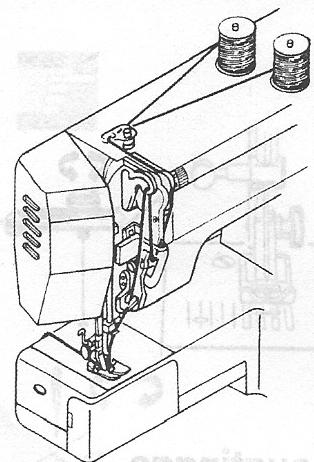

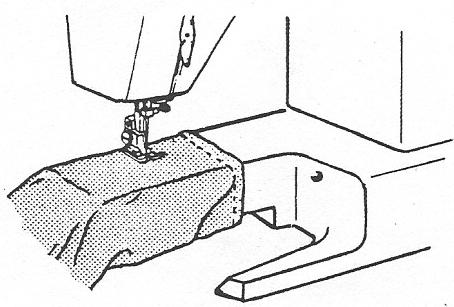

Coudre avec le bras libre 33

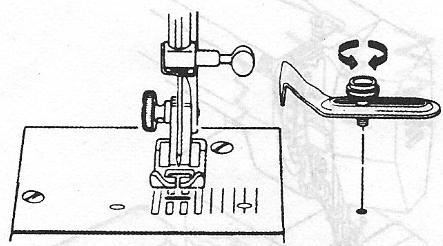

Le guide à coudre 34

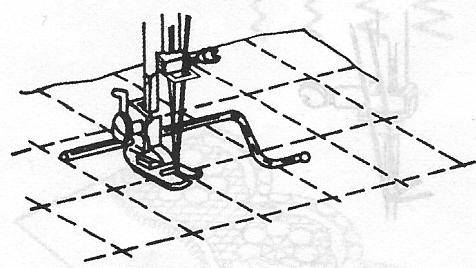

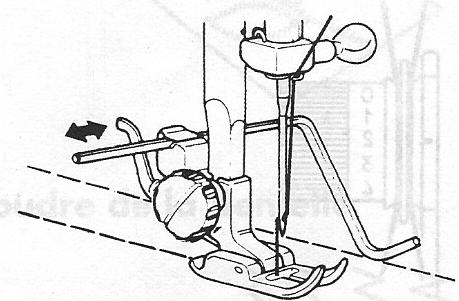

Le guide ouatinage 34

Maintenance, entretien et nettoyage 35

Remplacer la lampe de la machine a coudre 35

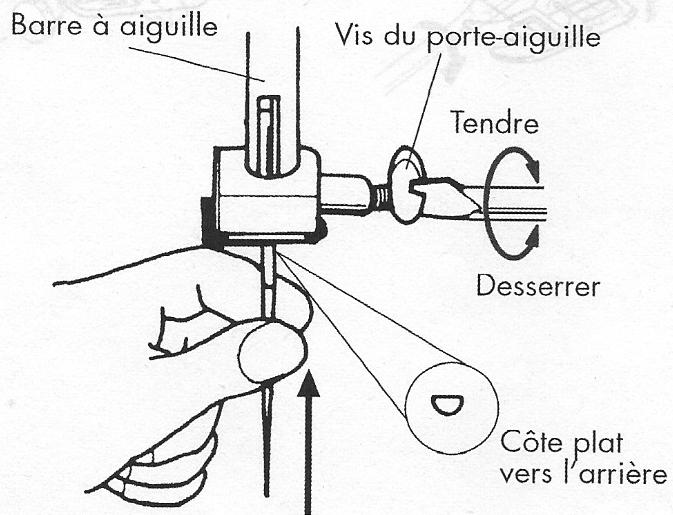

Remplacer I'iguille 35

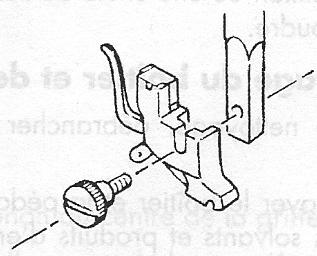

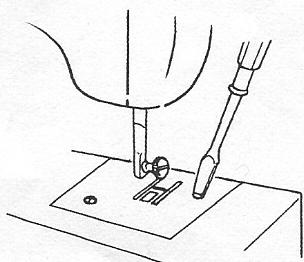

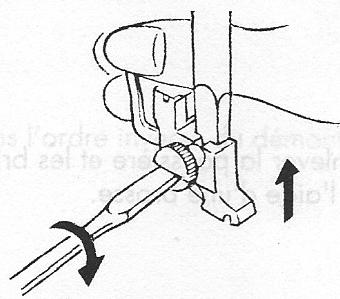

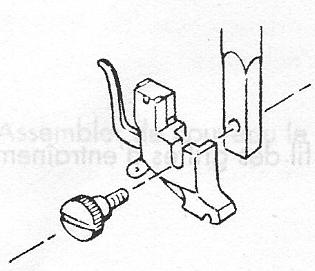

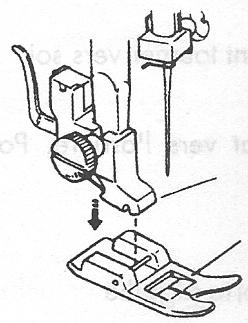

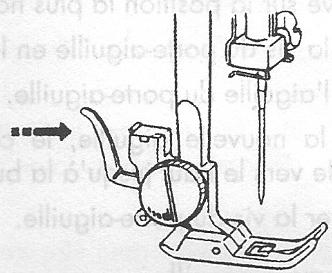

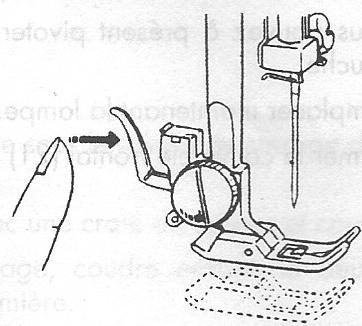

Retirer et metre en place le pied-de-biche 36
Retirer et metre en place le support du pied-de-biche 37

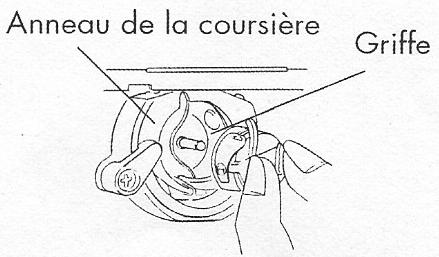

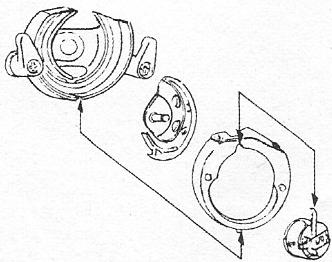

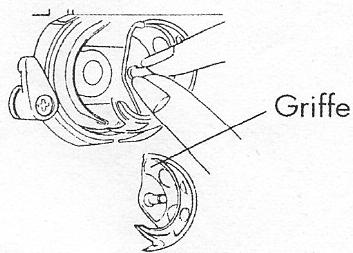

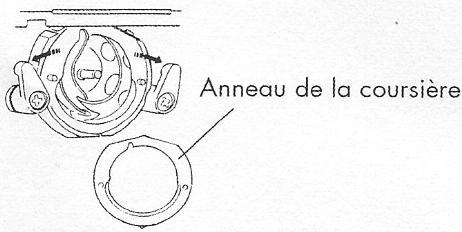

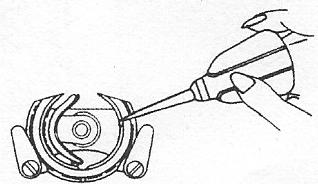

Entretien de la machine a coudre 38

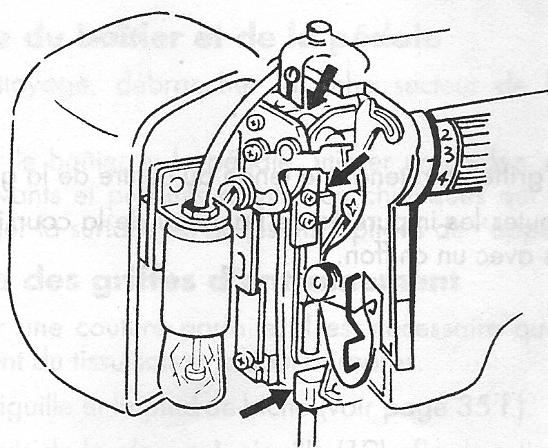

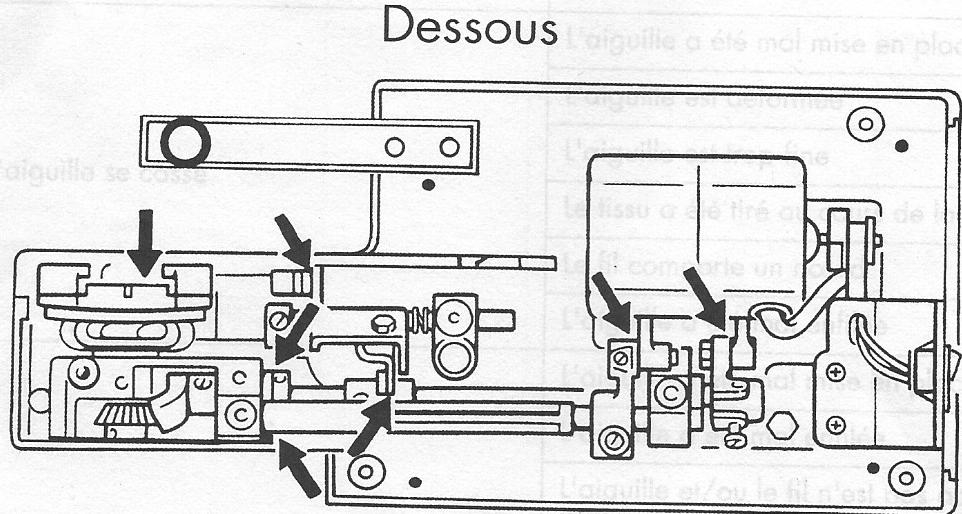

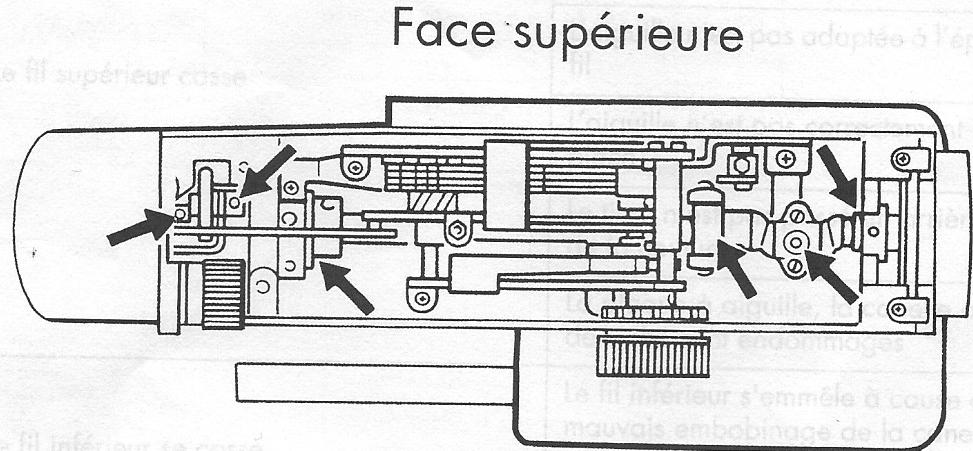

Lubrification de la machine 40

Problèmes 45
Tableau des combinaisons tissu, fil et aiguille 47
La selection du programme 48
Tableau des motifs de points 50
Recyclage 51
Données techniques 52
Index des mots-clés 53

À propos de ce mode d'emploi

Avant la première utilisation, lisez attentivement ce mode d'emploi et veillez sur tout à vous conformer aux consignes de sécurité !

Toute action subie par et effectue avec cet appeareil doit se dérouler tel que décrit dans le mode d'emploi.

Si vous donnez l'appareil, il est impératif que vous remettiez également ce mode d'emploi!

Ne pas laisser d'appareils électriques entre les mains des enfants

Les enfants ne se rendent pas compte des risques liés à l'utilisation d'appareils ELECTriques.

Ne jamais laisser un enfant utiliser la machine à coudre sans surveillance. Attention : il est aussi possible de se blesser avec les aiguilles même lorsque la machine n'est pas branchée sur secteur.

Conserver également le matériel d'emballage hors de portée des enfants. Ils pourraient sétouffer.

Câble d'alimentation secteur et raccordement au secteur

Relier l'appareil à une prise de courant aisément accessible (230 V ~ 50 Hz) située à proximité de l'appareil. La prise de courant doit rester accessible s'il devait s'avérer nécessaire de débrancherrapidement l'appareil.

En cas de débranchement de la fiche, toujours saisir la fiche elle même et ne pas tirer sur le cable.

En cours de fonctionnement, dérouler entièrement le cable.

Disposer le cable d'alimentation secteur et la rallonge de maniere à ce que personne ne puisse trébucher dessus.

Le cable ne doit pas entrer en contact avec des surfaces chaudes.

Pour les actions suivantes, eteindre la machine a coudre et debrancher la prise de courant : Charger le fil, changer l'aiguille, regler le pied-de-biche, changer l'ampoule, operations de nettoyage et d'entretien ainsi qu'a la fin des travaux de couture et lors de toute interruption de I'ouvrage.

Ne jamais réparer soi-même l'appareil.

En cas d'endommagement de l'appareil ou du cordon d'alimentation, débrancher immidiatement la fiche secteur de la prise de courant.

En cas d'endommagement visible de la machine à coudre ou du cable d'alimentation secteur, l'appareil ne doit pas être utilisé afin d'éviter tout danger.

N'essayer enaucun cas d'ouvrir et/ou de réparer soi-même l'appareil. Il y a risque d'électrocution ! En cas de problème, s'adresser à notre Centre de service ou à un autre atelier spécialisé.

Remarques fondamentales

La machine à coudre ne doit pas être mouillée - il y a risque de décharge électrique!

Ne jamais laisser la machine à coudre sans surveillance lorsqu'elle est allumée.

Ne pas utiliser la machine à l'extérieur.

L'appareil doit être mis en marche uniquement avec la pédale de type KD 2902 fournie.

Manipulation sure de l'appareil

Installer la machine à coudre sur une surface de travail plane et stable.

En cours d'utilisation, les orifices d'aération ne doivent pas etre obstrués : veiller a ce qu'aucun objet (par ex. poussiere, bribes de fil, etc.) ne penetre dans les ouvertures.

Utiliser uniquement les accessoires fournis.

Pour la lubrification, utiliser uniquement des huiles spéciales pour machine à coudre. N'utiliser aucun autre liquide.

Manipuler avec prudence les pieces mobiles de la machine, en particulier l'aiguille. Des risques de blessures subsistant même lorsque la machine est débranchée!

Pendant la couture, veiller à ce les doigts ne se trouvent jamais sous la vis du porte-aiguille.

Ne pas utiliser d'iguilles déformées ou époinées.

Au cours de la couture, ne pas retenir le tissu ni le tirer. Les aiguilles pouraient se casser.

Une fois l'ouvrage de couture terminé, toujours placer l'aiguille sur la position la plus haute.

Nettoyage et stockage

Avant le nettoyage, veiller à débrancher la fiche secteur de la prise de courant. Pour nettoyer l'appareil, utiliser un tissu sec et doux. Éviter les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscriptions de l'appareil.

Pour le stockage, toujours recouvrir la machine à coudre du couvercle fourni afin de protégger la machine de la poussière.

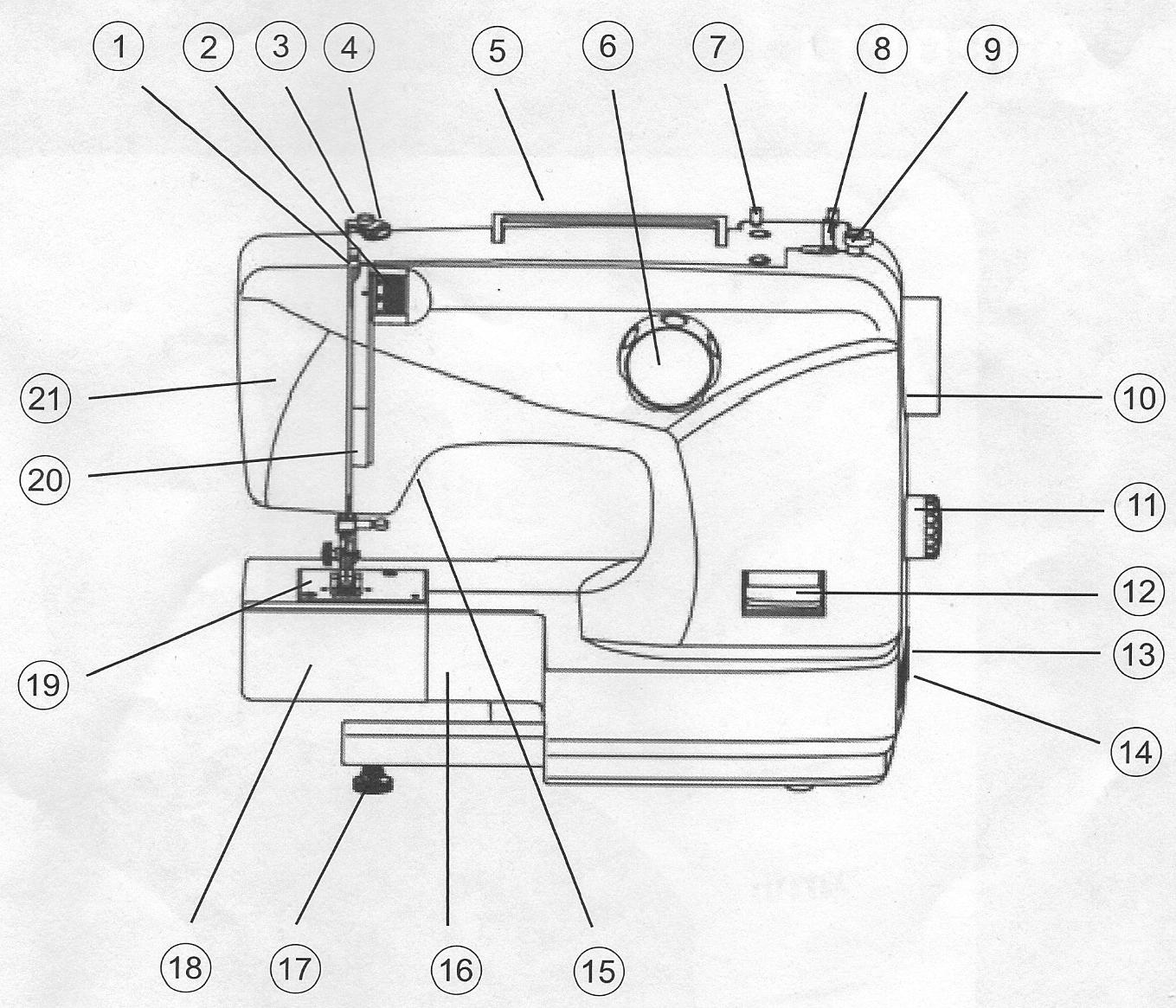

APPRENEZ À CONNAÎTRE VÔTURE APPAREIL

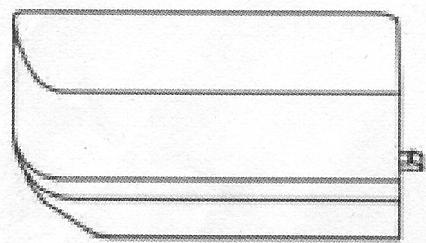

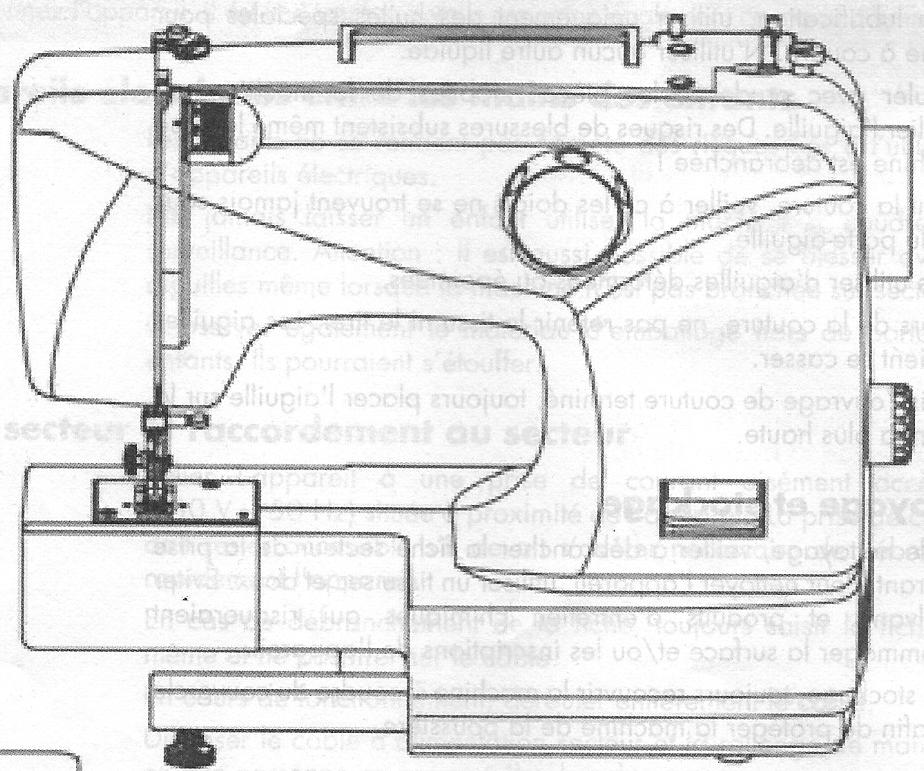

Contenu de la livraison

Au cours du déballage, s'assurer que les éléments suivants ont bien été livrés :

(1)

(2)

1) Machine à coudre

2)Table-rallonge avec boîte d'accessoires

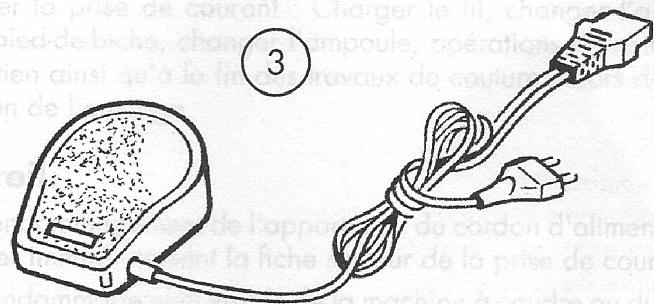

3)Pédale

Pèces suivantes sans illustration

• Portecanette pour fils Overlock
  Couvercle
  Mode d'emploi et documents relatifs à la garantie

1

2

3

4

5

6

7

8

9

10

11

12

(13)

(14)

15

16

1)Pied standard (point droit/zigzag) (monté)
2)Pied ourleur
3)Pied-de-biche pour boutonnières
4)Pied-de-biche pour fermétures à glissière
5)Pied-de-biche pour pose de boutons
6)Guide à coudre
7)Guide ouatinage
8)Plaque à repriser
9) Canettes de rechange (3 pieces)
10)Protège-doigts (monté)
11) Feutre pour portobobine (2 pieces)
12)Assortiment d'iguilles
13)Burette
14) Tournevis (grand)
15) Tournevis (petit)
16)Couteau à découdre

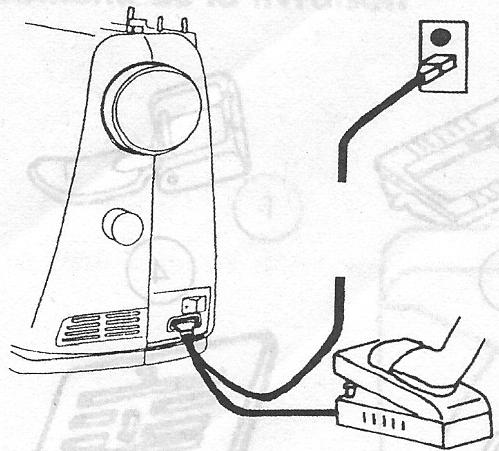

Apprenez à connaître votre apparéil Branchements électriques

L'interrupteur de courant allume aussi bien la machine que la lampe de la machine à coudre.

• Insérer le connecteur de la pédale fournie dans le boîtier de la fiche de la machine puis la fiche secteur dans la prise de courant.

Utiliser uniquement la pedale de type KD 2902 fournie.

Après l'ouvrage ou avant toute opération de maintenance, toujours arrêté la machine et débrancher la fiche secteur de la prise de courant.

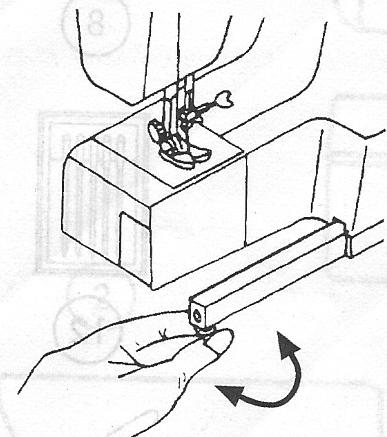

Stabilité de la machine à coudre

Le pied régblable (17) permet d'ajuster la stabilité de la machine à coudre.

• Faire tournier le pied réglable vers la droite pour le pivoter vers le bas, ou vers la gauche pour le pivoter vers le haut.
• Ajuster le pied de celle maniere que la machine a coudre soit bien droite sur le plan de travail et non bancale.

Commande de la vitesse de couture

La vitesse de couture est commandee a l'aide de la pedale. La vitesse de couture peut etre modifie en exercant une pression plus ou moins importante sur la pedale.

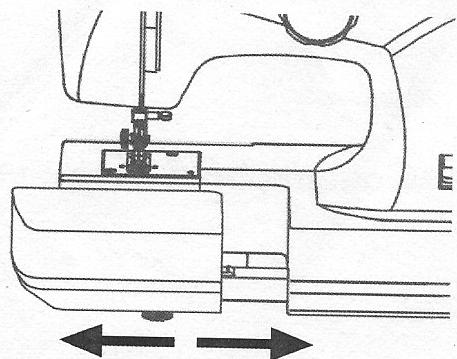

Mettre en place et retirer la table-rallonge

Lors de sa livreaison, la machine est dotée d'une table de travail.

Pour refirer la table-rallonge, la faire coulisser avec précaution vers la gauche.
- Pourmettre en place la table-rallonge, placer la table-rallonge avec precaution contre la machine et la faire coulisser vers la droite jusqu'à ce que vous l'entendiez s'enclenger.

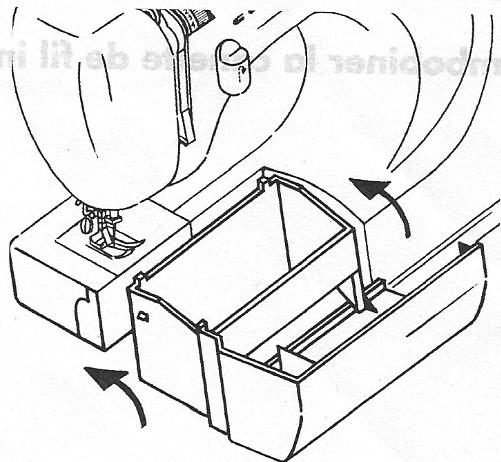

Boîte d'accessoires

La boîte d'accessoires est intégrée à la table-rallonge.

Pour l'ouvrir, il suffit de rabattre vers soi le couvercle de la table-rallonge, les accessoires sont alors bien accessibles.

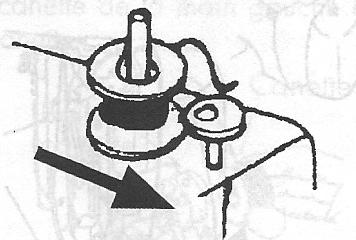

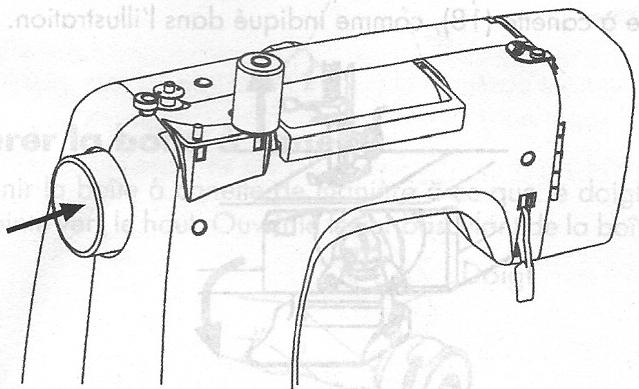

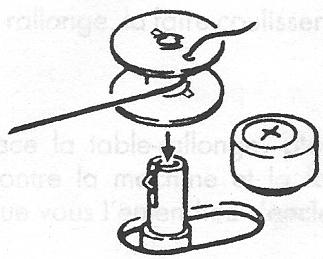

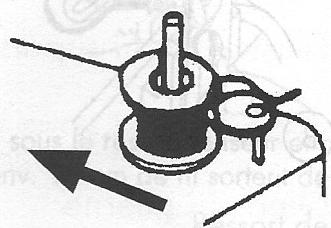

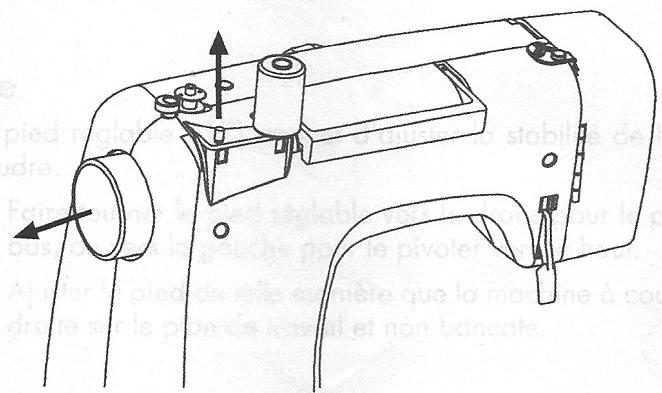

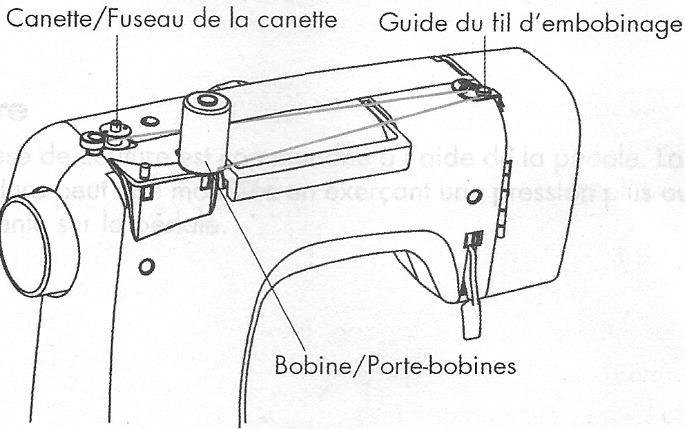

Embobiner la canette de fil inférieur

Les canettes de fil inférieur se laissent embobiner rapidement et facilement avec la machine à coudre.

Pour cela, passer le fil de la bobine à travers le guide-fil jusqu'à la canette.

Pour la procédure à suivre exacte pour l'embobinage, se reporter aux points suivants :

• Pour que l'aiguille reste en place lors de l'embobinage, tirer légèrement le volant à main (10) vers l'extérieur.
• Retirer intégralement l'un des porte-bobines (7) et y glisser une bobine.

• Passer maintainant le fil de la bobine à travers le guide-fil, comme indiqué sur l'illustration.

• Passer l'extrémité du fil par l'orifice de la canette, comme indiqué sur l'illustration, et enrouler manuellement de quelques tours le fil sur la canette.

• Placer la canette sur le fuseau de la canette (8) de manière à ce que l'extrémité du fil se situe en haut de la canette. Faire tourner le fuseau de la canette (8) vers la droite contre la butée de la canette (9) jusqu'à ce que vous l'entendiez s'enclencher.

• Tenir l'extrémité du fil et actionner la pedale. Dès que l'embobinage a été amortcé au niveau de la canette, relâcher l'extrémité du fil. Embobiner jusqu'à ce que le fuseau de la canette (8) s'arrête automatiquement.
• Faire tournier le fuseau de la canette (8) vers la gauche et retarder la canette.

Couper le fil.
- Repousser le volant à main (10) jusqu'à la butée.

L'aiguille se déplace à nouveau lorsque la pédale est actionné.

Si la répartition du fil s'effectue irregularément lors de l'embobinage, il est possible de régler la hauteur du guide-fil :

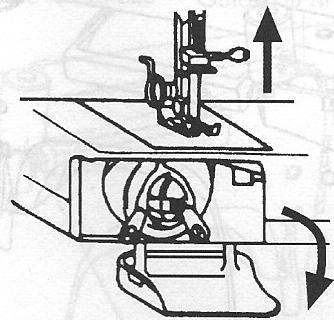

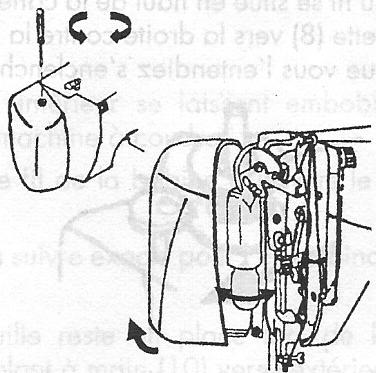

Retirer la boîte à canette

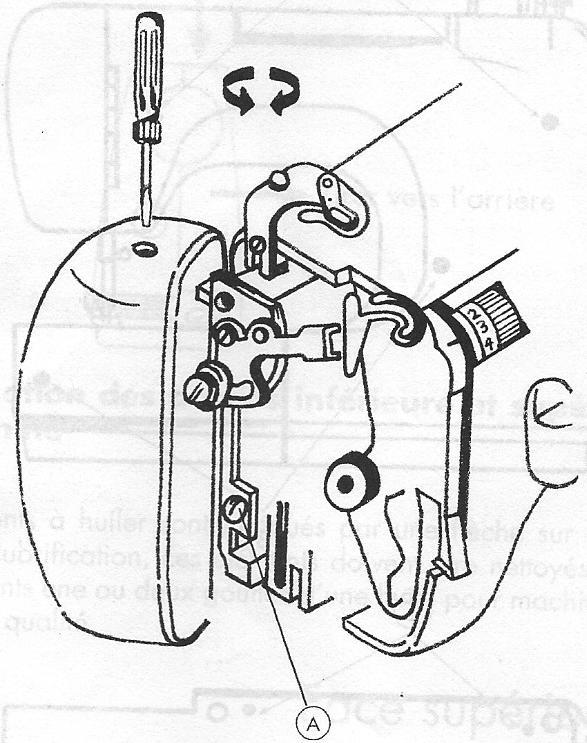

Ouvrir le couvercle frontal (21)

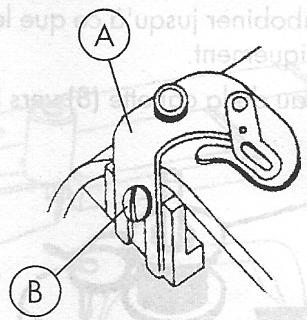

• Retirer la vis (B) pour régler la hauteur du guide-fil (A).

• Retirer la table-rallonge.
• Placer l'aiguille, en faisant tourner le volant à main (10), ainsi que le pied-de-biche sur la position la plus haute et ouvrir le couvercle de la boîte à canette (18), comme indiqué dans l'illustration.

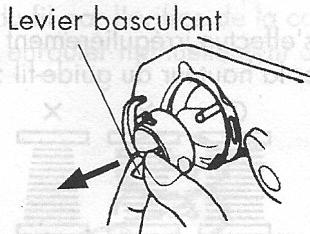

Ouvrir le levier basculant de la boite a canette et l'extraire de la machine.

• Quand on relâche le levier basculant, la canette sort d'elle-même de la boîte à canette.

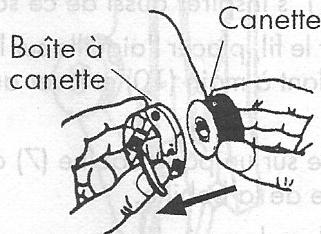

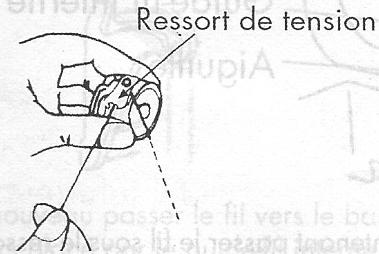

Charger le fil dans la boîte à canette

• Tenir la canette entre le pouce et l'index de la main droite et laisser soit env. 15 cm de fil.
• Tenir la boîte à canette de la main gauche et insérer la canette dans la boîte à canette.

• Passer l'extrémité du fil dans la fente située au bord de la boîte à canette.

• Faire passer le fil sous le ressort tenseur et par l'orifice destiné au fil. S'assurer qu'environ. 15 cm de fil sortent de la canette.

Insérer la boîte à canette

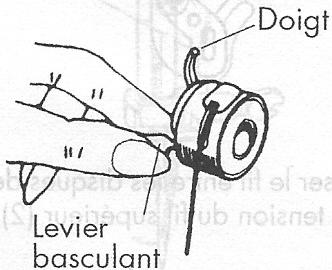

• Tenir la boîte à canette de manière à ce que le doigt de la boîte pointe vers le haut. Ouvrir le levier basculant de la boîte à canette.

• Placer la boîte à canette sur la chevelle centrale et pousser avec précaution le boîtier à l'intérieur jusqu'à ce que le doigt de la boîte à canette pénétre dans l'anneau de la coursière.

• Relâcher le couvercle et l'appuyer sur la boîte à canette.
• Fermer le couvercle de la boîte à canette (18).

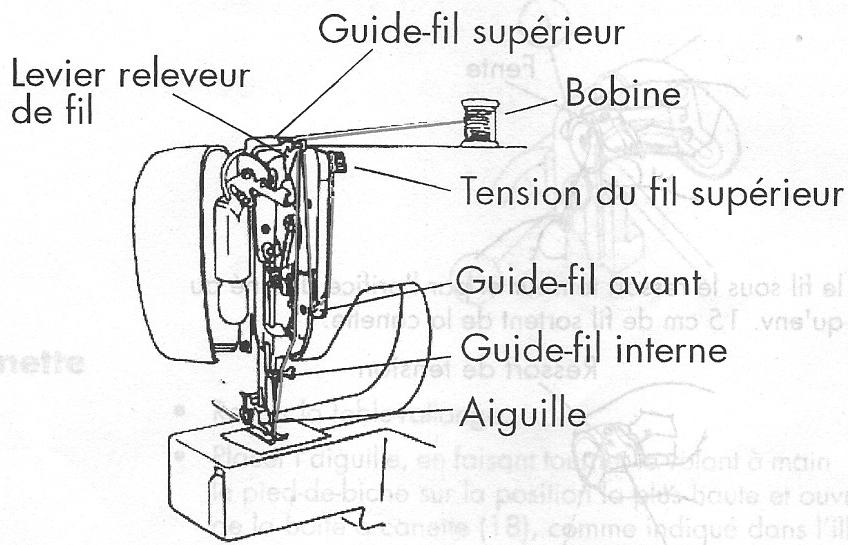

Prenez le temps de dire attentivement les instructions suivantes, car un non-respect de l'ordre ou de l'enfilage peut entraîner unerupture du fil, l'allongement des points et le prissemment du tissu.

La représentation schématique du guide-fil est aussi reproduite sur le couvercle frontal (21), s'inspirer aussi de ce schéma.

• Avant de charger le fil, placer l'aiguille sur la position la plus haute en tournant le volant à main (10) et lever au maximum le levier du pied-de-biche.
• Placer une bobine sur un porte-bobine (7) de manière à ce que le fil sorte à l'arrête de la bobine.
• Tenir la bobine dans la main droite.

• Faire maintainant passer le fil sous le ressort de serrage et à travers le guide-fil supérieur (3), comme indiqué.

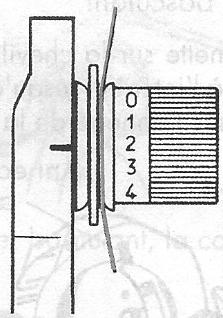

• Faire ensuite passer le fil entre les disques de tension de la roulette de réglage de la tension du fil supérieur (2), comme indiqué.

CONSEIL

Une tension du fil supérieur de 3 est idéale pour la plupart des utilisations.

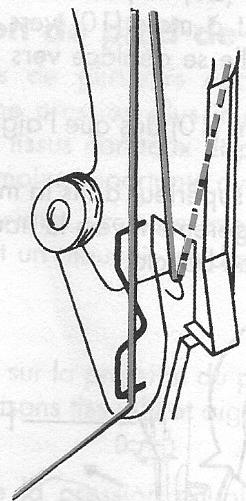

• Faire passer le fil vers le haut à travers le guide-fil avant, le dessort de guidage interne est alors automatiquement pousse vers le haut.

Opérations préliminaires

Enfiler ensuite le fil de droite à gauche à travers le crochet du levier relevant de fil (1).

REMARQUE :

Faire eventuellement tourner le volant à main (10) pour relever le levier releveur du fil jusqu'en haut.

• Faire maintenant de nouveau passer le fil vers le bas en direction de l'aiguille, il est alors place par le guide-fil interne et le guide-fil du porte-aiguille.
  Enfiler maintenant le fil d'avant en arrêté dans le trou et laisser soit du chas environ 10 cm de fil.

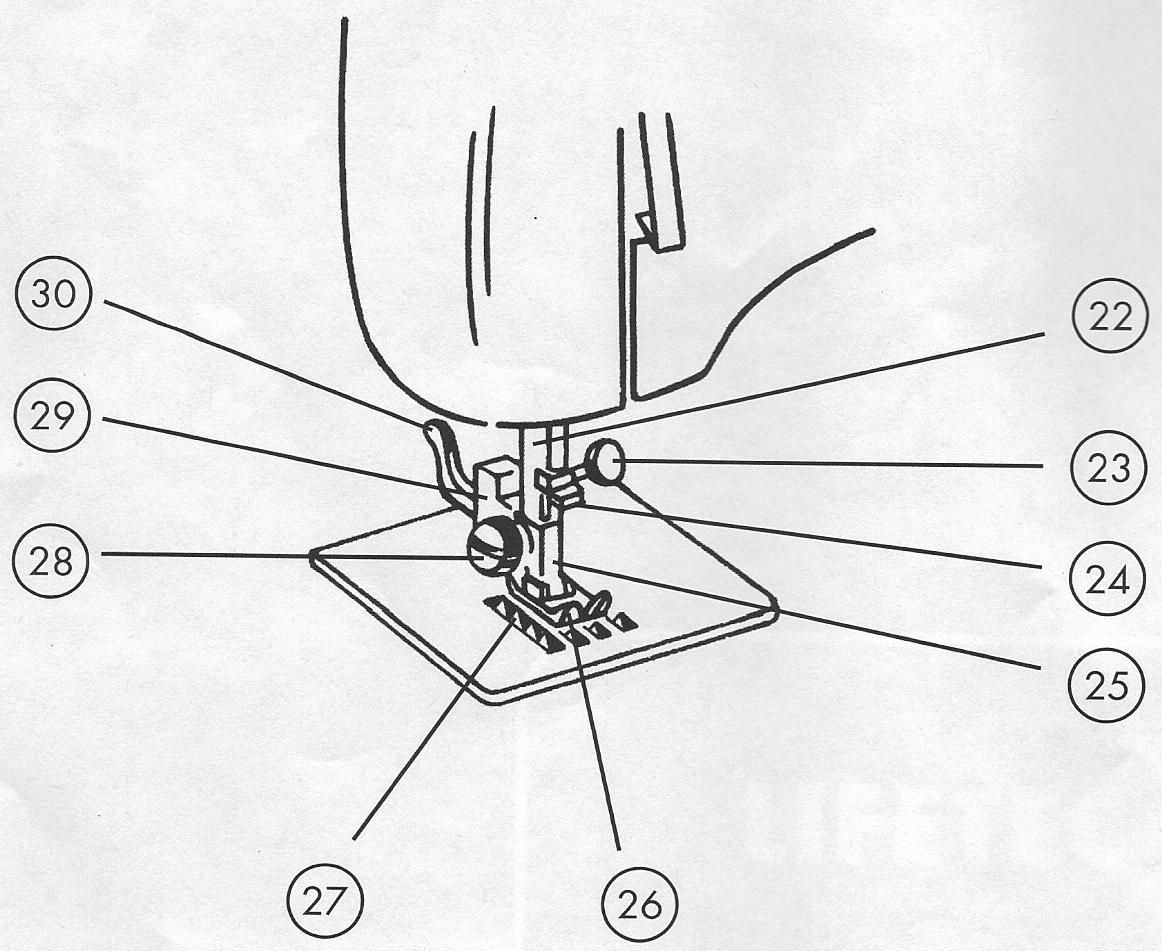

• Placer le pied-de-biche (26) en position haute.

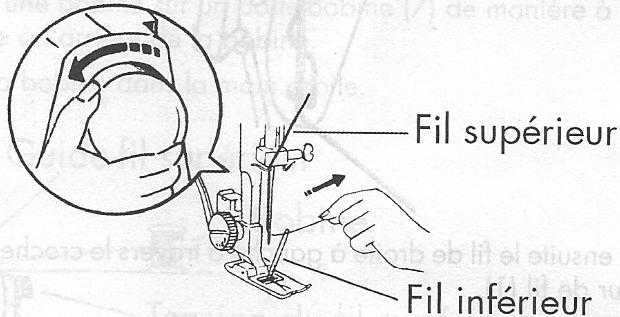

Faire tournier le volant à main (10) vers soi de la main droite, jusqu'à ce que l'aiguille se déplace vers le bas, puis à nouveau vers le haut.

Arrête le volant à main (10) dés que l'aiguille a atteint la position la plus haute.

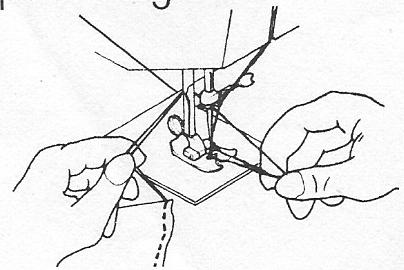

Tenir l'extrémité du fil supérieur dans la main gauche.

Tirer le fil supérieur légèrement vers le haut, de manière à ce que le fil inférieur forme une boucle.

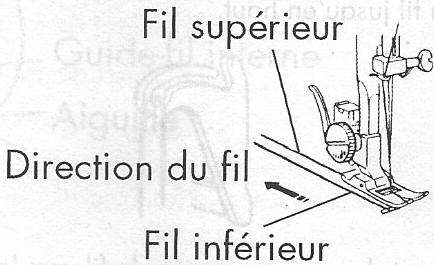

• Tirer env. 10 cm des deux fils vers l'arrière sous le pied-de-biche (26).

RéGLAGES

Régler la pression du pied-de-biche

Pour coudre des tissus de plusieurs épaisseurs ou écais, il est nécessaire d'exercer une pression plus importante avec le pied-de-biche. Pour coudre des tissus normaux et plus fins, il est nécessaire d'exercer une pression moins importante avec le pied.

L'application d'une mauvaise pression avec le pied provoquera un mauvais entrainement et un mauvais guidage du tissu ainsi que des points imparfaits.

Pour plus d'informations sur la pression du pied-de-biche, se reporter au tableau des combinaisons tissu, fil et aiguille page 47.

Le levier de réglage de la pression du pied-de-biche se trouve à l'intérieur du couvercle frontal (21).

Pour ouvrir le couvercle frontal (21), desserrer la petite vis à l'aide du tournevis fourni.
- Pousser le levier sur la position souhaitation.

Pour coude des matieres fines ou peu épaisses, placer le levier sur 1 ou 2.

Pour coudre des matieres épaisSES ou très épaisSES, placer le levier sur 2 ou 3.

• Revisser ensuite le couvercle frontal.

COUDRE

Généralités

Choisir la bonne aiguille

Allumer l'interrupteur principal (13).

Lors de tout changement du type de point, toujours placer l'aiguille sur la position la plus haute. Glisser le tissu suffisamment loin sous le pied-de-biche (26). Laisser les fils supérieur et inférieur dépasser d'environ 10 cm vers l'arrière.

Abaisser le levier du pied-de-biche (15). Tout en retenant le fil de la main gauche, tourner le volant à main (10) vers soi et placer l'aiguille à l'endroit du tissu où l'on peut commencer à coudre.

Appuyer sur la pédale - plus la pédale est enforcée, plus la machine fonctionnelle vite. Pendant la couture, diriger le tissu doucement de la main. Coudre quelques points en marche arrêté en utilisant la navette marche arrêté (12) afin de fixer les premiers points de couture.

CONSEIL

Si vous n'êtes pas sur que, par ex., la tension du fil ou le type de point soit correct, testez les réglages sur un échantillon de tissu.

Le tissu avance automatiquement sous le pied-de-biche (26): ne pas le retenir ou le tirer avec les mains, mais seulement le guider légèrement afin que la couture suive la direction souhaitatione.

Le chiffre indiquant la grosseur de l'iguille figure sur la tige.

Plus le chiffre est élevé, plus l'aiguille est grosse.

REMARQUE :

N'utiliser enaucun cas une aiguille deformée ou epointee.

Soulever et abaisser le pied-de-biche

En levant ou en abaissant le levier du pied-de-biche (15), le pied-de-biche (26) monte ou descend en fonction du mouvement.

Pour coudre un tissu épais, le pied-de-biche (26) peut être légèrement soulevé d'un espace supplémentaire.

Protège-doigts

Cet accessoire sert de protection si la main devait glisser accidentellement sous l'aiguille.

Couture en marche arrière

Utiliser la couture en marche arrriere pour renforcer le début et la fin d'une couture.

• Pousser la navette marche arrière (12) vers le bas et la maintainir appuyée.
• Appuyer sur la pédale - plus la pédale est enforcée, plus la machine fonctionnelle.
• Si vous souhaitez repasser à la marche avant, relâchez la navette marche arrrière (12).

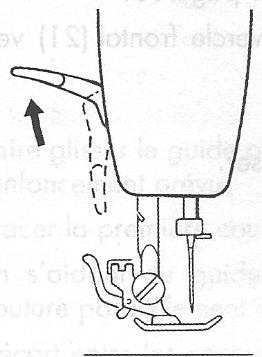

Retirer le tissu de la machine à coudre

Une fois l'ouvrage de couture terminé, l'aiguille doit toujours se couver sur la position la plus haute. Pour-retirer le tissu, lever le pied-de-biche (26) et tirer le tissu vers l'arrière.

Changement de direction de la couture

Si vous souhaitez modifier la direction de la couture aux coins du tissu à coudre, procédez comme suit :

• Arrêter la machine et tourner le volant à main (10) vers soi aussi loin que possible, jusqu'à ce que l'aiguille se trouve dans le tissu.
• Lever le pied-de-biche (26).
• Faire pivoter le tissu ajusté de l'aiguille afin de le positionner dans la direction souhaïée.
• Abaisser le pied-de-biche (26) et poursuivre la couture.

Couper le fil

Couper le fil avec le coupe-fil situé à l'arrière du pied-de-biche (26) ou bien avec des ciseaux. Laisser sortir du chas env. 15 cm de fil.

Coupe-fil intégré

#

Point invisible

Pour ce que I'on appelle les ourlets invisibles.

Pied-de-biche: pied standard

Programme ..

Longueur du point: 1 à 3

Utiliser une couleur de fil à coudre s'accordant parfaitement à l'étoffe.

Avec des tissus très fins ou transparents, utiliser un fil de nylon transparent.

• Plier le tissu comme indiqué sur l'illustration.

• Coudre sur le pli comme indiqué. Les points droits doivent se situer sur l'ourlet, et les pointes des points zigzag doivent à chaque fois piquer exclusivement dans le pli supérieur du tissu.

• Retirer maintenant le tissu de la machine et l'étaler bien à plat.

Le tissu déplié devoile à présent un point d'ourlet invisible.

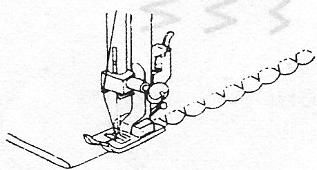

Ourlet festonné

Pour les ourlets decoratifs.

Convient particulièrement aux tissus coupés en biseau.

VVV

Pied-de-biche: pied standard

Programme: G

Longueur du point: 1 à 3

• Plier le tissu comme indiqué et placer le pied-de-biche le long du bord plié du tissu.

• L'aiguille doit piquer dans le bord du tissu de manière à ce que les points du bord externe de l'ourlet s'entrelacent.

Point elastique

Ce point convient particulièrement à la couture des déchirures.

Il peut également être utilisé pour renforcer des tissus élastiques et pour assembler différentes pieces de tissus. Il convient aussi pour la couture d'élastiques.

Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Programme : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H

Longueur du point : 1 à 3

Coudre tous les types de tissu elastique

Utiliser un fil synthétique. La couture sera ainsi quasiment invisible.

Assembler par couture deux pieces de tissu (déchirures)

Le point élastique permet d'assembler proprement deux pieces de tissu.

• Placer le bord de chacun des deux tissus sous le pied-de-biche. Veiller à ce que les deux bords ne s'éloignent pas l'un de l'autre et que l'aiguille pique régulierement à gauche et à droite dans le tissu.

Coudre des élastiques

• Placer l'élastique à l'endroit souhaite.
• Coudre l'élastique à l'aide du point elastique, tout en maintainant des mains la bande tendue devant et derrière le pied-de-biche. Plus la tension est forte, plus le fronçage sera serré.

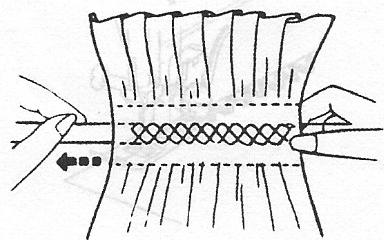

Point losange

Le point losange est utilisé dans de nombreux cas de figure et est décoratif, par ex. pour coudre de la dentelle ou des élastiques ou encore pour faire de la couture sur du stretch et d'autres matières élastiques.

Pied-de-biche: pied standard

Programme:

Longueur du point 4

Pour effectuer une couture en losange, tener compte de ce qui suit :

Froncer régulierrement le tissu à coudre.

Placer une mince bande de tissu sous la fronce et la coudre avec le point losange.

Terminer l'ouvrage de couture en losange avant d'intégrer la partie ainsi décorée à l'ensemble du vêtement.

Vous pouvez obtenir le même résultat avec des tissus très fins en envrouulant un fil élastique sur la canette.

REMARQUE :

Les types de point suivants (programmes I; J; L; M) sont appelés points stretch. Ils se distinguent par leur grande longévité et par leur résistance élevée.

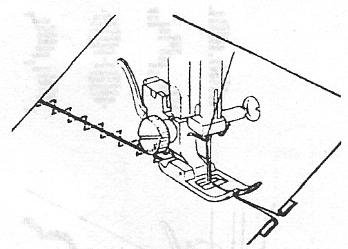

Point d'épi

Ce point permet de munir les arêtes vives, en particulier celles en matière s'effilochant facilement, d'une couture de finition à bords esthétiques et durables.

Pied-de-biche: pied standard

Programme:

Longueur du point: 4

Placer le tissu sous le pied de façon à ce que les points soient effectuels au-dessus des bords. Abaisser le pied-de-biche et commencer la couture en guidant légèrement le tissu.

Point Overlock élastique

Ce point est particulièrement adapté à la couture du jersey et des vêtements de jogging ainsi que pour raccommoder. Ce point est aussi décoratif qu'utilitaire. Il se compose de lignes laterales et transversales et est totalement élastique.

Pied-de-biche: pied standard

Programme:

Longueur du point: 4

Placer le bord du tissu sous le pied-de-biche de façon à ce que l'aiguille subissant une déviation à droite couse un point droit, tout en restant en contact avec le bord du tissu de manière à coudre un point zigzag avec la déviation à gauche.

Triple point zigzag

Lorsque you voulez coudre des tissus stretch, ce point vous permet d'eviter que le fil ne se casse.

Il convient également aux coutures soumises à des charges plus fortes.

Pied-de-biche: pied standard

Programme: L

Longueur du point: 4

Une couture avec ce point est trois fois plus résistante qu'une couture normale et aussi beaucoup plus extensible.

On peut donc etendre cette couture avec le tissu sans que le fil ne casse.

Ce point convient à la couture de pieces de raccommodage – même en cuir – sur du blue-jeans.

Triple point stretch droit

Le triple point stretch droit produit une couture à point droit particulièrement solide, par ex. pour les entreprises de pantalon, l'insertion de manches, le boutil à matelas, etc. Elle est trois fois plus résistant qu'une couture classique et aussi beaucoup plus extensible.

Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Programme : M

Longueur du point: 4

On peut etendre la couture avec le tissu sans que le fil ne casse.

Point fantaisie

Les applications du point fantastaise sont décoratives, mais également utiles.

Pied-de-biche : . pied standard

Programme: Nà Q

Longueur du point: 0,2 à 0,5

Le point feston (programme N), par exemple, est idéal pour coudre des motifs décoratifs de nappes, serviettes, cols, manchettes, etc.

Boutonnières

CONSEIL

Pour déterminer la longueur de fil ajusté, il est conseilé de coudre un motif de boutonnière sur un reste de tissu.

Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pied-de-biche pour boutonnières

Programme: R à T

Longueur du point: 0,2 à 0,5

• Placer le pied-de-biche et l'aiguille sur la position la plus haute. Remplacer le pied-de-biche par le pied-de-biche pour boutonnières.
• Sur le tissu, marquer l'endroit où la boutonniere doit être cousue ainsi que la longueur de boutonniere souhaitee; utiliser un crayon ou une craie de tailleur.

Pour coudre sur un tissu très fin ou synthétique, réduire la pression du pied-de-biche et coudre sur un morceau de papier afin d'eviter que le fil ne s'emmele.

Procedure à suivre

• Avec le bouton de selection du programme (6), désirsir le programme R pour coude l'arrêt de couture.
• Faire passer le fil supérieur par l'orifice du pied-de-biche pour boutonnieres et tirer les deux fils, supérieur et inférieur, sur l'envers. Descendre le pied-de-biche et coudre lentement sur la longueur souhaitation jusqu'à l'arrêt de couture l'extral (1/R).

• Relever l'aiguille sur la position la plus haute et passer au programme S pour l'arrêt de couture inférieur.
  Coudre ensuite quelques points d'arrêt inférieur (2/S).

• Relever de nouveau l'aiguille sur la position la plus haute et passer au programme T pour l'arrêt de couture droit.
  Coudre maintenant l'arrêt de couture droit (3/T) exactement sur la même longueur que pour le côte gauche.

• Placer l'aiguille sur la position la plus haute et désir de nouveaux le programme S pour l'arrêt de couture supérieur.

• Coudre alors, comme pour l'arrêt de couture inférieur, également l'arrêt de couture supérieur (4/S) avec quelques points.

Pour terminer, il est conseillé de placer la longueur du point sur " 0 " et de coudre encore quelques points afin que les fils soient mistroux nouveaux et que la boutonnière ne s'effiloche pas.

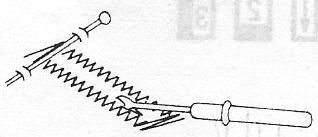

- Ouvrir enfin le tissu entre les coutures à l'aide du couteau à découvert fourni. Executer cette opération avec précaution afin de ne pas endommager les points d'arrêt.

CONSEIL

Afin de ne pas couper l'arrêt de couture supérieur, il est conseillé de piquer une épingle devant l'arrêt de couture.

Coudre des boutons et des øeillets

Le pied-de-biche bleu-transparent permet de coudre facilement des boutons, des crochets et des oeillets.

Avec le bouton de selection du programme (6), désir une largeur de point zigzag qui corresponde à l'écart entre les trous.

• Pour ces étapes de travail, monter la plaque à reprimer afin d'éviter tout glissement de la piece de tissu. Montage de la plaque à reprimer, voir page 30

Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pied-de-biche pour pose de boutons

Programme: B à E

Longueur du point: 0

• Descendre le pied-de-biche et placer le bouton entre le tissu et le pied-de-biche de manière à ce que le point zigzag atteigne les trous du bouton, comme indiqué sur l'illustration.
• Vérifier le bon positionnement du bouton en tournant manuellement le volant à main (10). L'aiguille doit piquer exactement dans les trous du bouton afin d'éviter tout endommagement de l'aiguille. Si nécessaire, modifier la largeur du point zigzag.
  Coudre 6 ou 7 points par trou a vitesse réduite.

Pour les boutons comportant quatre trous, le tissu est déplaced avec le bouton: 6 à 7 points sont ensuite à nouveau cousus dans les autres trous. Une fois le tissu retire, couper le fil supérieur en laissant une certaine longueur, l'amener sur l'envers du tissu et le nouer au fil inférieur.

Coudre des boutons à tige

Avec les tissus épais, un bouton à tige est souvent nécessaire.

• Placer une aiguille - ou une allumette s'il s'agit d'une tige plus robuste - sur le bouton et commencer à coudre exactement comme avec n'importe quel bouton classique.
• Au bout d'une dizaine de points,steroler le tissu de la machine.
• Retirer l'aiguille ou l'allumette du tissu à coudre.
• Laisser le fil supérieur un peu plus long, l'enfiler dans le bouton et l'enrouler plusieurs fois aujourd'hui, puis le faire passer sur l'envers du tissu et le nouer au fil inférieur.

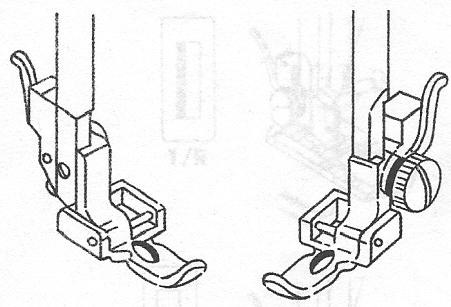

Insérer des fermétures à glissière

Selon le cote de la bande de la fermeture qui est cousu, le pied-de-biche doit toujours reposer sur le tissu.

C'est pourquoi le pied-de-biche est fixé soit sur le côte droit soit sur le côte gauche et non pas au centre comme avec les autres pieds-de-biche. Descendre le ci-dessus.

Pied-de-biche : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pied-de-biche pour fermétures à glissière

Programme: A

Longueur du point : 1 à 4

• Placer le pied-de-biche et l'aiguille sur la position la plus haute afin de remplacer le pied-de-biche.
• Faufiler la fermeture à glissière sur le tissu et positionner l'ensemble sous le pied-de-biche.
  Pour coude l'endroit de la fermeture a glissiere, fixer le pied-de-biche pour fermetures a glissiere de maniere a ce que I'aiguille couse I'envers (1).
  Coudre l'endetroit de la fermeture à glissière de façon à ce que la couture passé le plus pres possible des dents. (1)
  Coudre la fermetre a glissiere a environ 0,5 centimetre en dessous des dents avec une barrette.
• Pour coudre l'envers de la fermetre à glissière, changer la position du pied au niveau du support du pied-de-biche.
• Proceder de la même façon que pour la couture de l'endroit de la fermeture à glissière (2).
• Avant que le pied n'atteigne la fermeture zip de la bande de la fermetre à glissière, soulever le pied et ouvrir la fermeture à glissière tandis que l'aiguille reste dans la matière. (3)

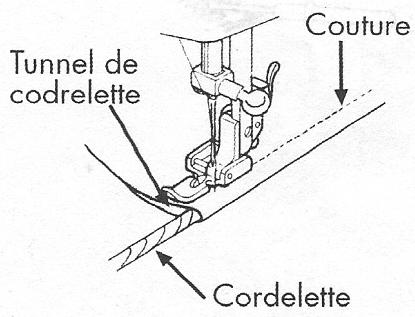

Coudre des cordelettes

Le pied-de-biche pour fermétures à glissière permet aussi de coudre facilement des cordelettes, comme indiqué dans l'illustration.

• Rabattre une fois le tissu de manière à former un tunnel de cordelette, puis coudre le long de la cordelette, à l'occasion de quoi le pied-de-biche pour fermétures à glissière doit se couver derrière la cordelette.

Ourler

L'ourlet bord roulé/le pied ourleur permettent d'ourler sans problème des matières fines ou peu épaisses, par ex. des chemisiers, foulards en soie et volants. L'ourlage avec l'ourleur bord roulé assure les bords contre l'effilochage et produit un bord net et résistant.

• Placer le pied-de-biche et l'aiguille sur la position la plus haute et replacer alors le pied monté par le pied ourleur.

Pied-de-biche : . pied ourleur

Programme A

Longueur du point : 1 à 4

Rabattre le début de l'ourlet en un repli d'environ 2 mm vers l'arrière.
- Introduire l'ourlet ainsi rabattu dans l'hélice du pied ourleur bord roulé.
- Coudre quelques points avec précaution et lentement ; nous conseillons de le faire en tournant le volant à main (10)
- Une fois que le début de l'ourlet a été tiré dans le pied, commencer à coudre prudemment l'ourlet.
- Toujours retenir légèrement le bord du tissu de manière à ce qu'il dépasse un peu à gauche du pied-de-biche pour éviter tout glissement du tissu hors de l'hélice.
Veiller à ce que le tissu ne glisse pas sous le côté droit du pied-de-biche.

CONSEIL

Tenir l'extrémité du tissu légèrement en biais, cela facilitite l'introduction de l'ourlet dans le pied ourleur.

Avant la couture, fixer l'ourlet avec des épingles ou repasser légèrement le début de l'ourlet.

Pour obtenir un résultat optimal, ce travail présuppose des matières appropriées de même qu'une certaine expérience.

Froncer

Pied-de-biche : . pied standard
Programme : . A
Longueur du point : 4

Relacher la tension du fil supérieur (voir page 16) de manière à ce que le fil inférieur soit l'ence sur l'envers du tissu et entouré du fil supérieur.

Coudre une ou plusieurs rangiées de points. Laisser les fils dépasser d'environ 10 centimétres aux extrémités.
- Nouver maintainant le fil supérieur et le fil inférieur au début de chaque rangée.
- Retenir le tissu côte noeuds et maintainir tendus, de l'autre côte, un ou plusieurs fils inférieurs simultanément. ResserrerMaintenant le tissu au-dessus du fil inférieur. Si le tissu est froncé sur la largeur souhaïée, nouer les fils supérieurs et inférieurs du deuxieme côte.
- Répartir régulièrement le fronçage.
Coudre le fronçage avec une ou plusieurs coutures droites.

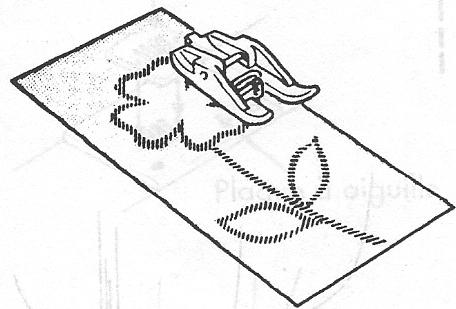

Les applications peuvent être utilisées sur des nappes, des chemises, des rideaux et des vêtements pour enfants.

Pied-de-biche: pied standard

Programme: B à E

Longueur du point : de 0,5 a 4

• Faufiler l'application sur le tissu.
• À l'aide d'un point zigzag écais, coudre le long des bords du motif faufilé. Avec les tissus fins, nous conseillons l'utilisation d'un cadre à broder.
• Pour les coins et les arrondis de l'application, tournier le tissu uniquement lorsque l'aiguille se situe sur l'endetroit de l'application.
  Pour terminer, retirer les fauils.

Coudre de la dentelle

Pied-de-biche: pied standard

Programme: B a E

Longueur du point : . . . . . . . . . . . . . . . . . . . . . . . . . . de 0,5 à 4

• Placer la dentelle sur ou sous le tissu.
  La dentelle doit etre distante d'env. 5 mm du bord du tissu.
  Glisser l'ouvrage de couture sous le pied-de-biche et commencer a coudre lentement.

Coudre avec une double aiguille

La double aiguille est disponible dans les magasins spécialisés bien achalandés. Lors de l'achat, bien vérifier que l'écart entre les deux aiguilles ne dépasse pas 2,5 mm.

La double aiguille permet de réaliser de superbes motifs bicolores en utilisant pour coudre des fils de différentes couleurs.

Pied-de-biche: pied standard

Programme : A, B, C, M

Longueur du point : de I a 4

REMARQUE :

Seuls les programmes indiqués convennent pour l'utilisation de la double aiguille ; avec un autre programme, l'aiguille risque de se déformer ou de casser.

• Mettre en place la double aiguille comme s'il s'agissait d'une aiguille simple (voir page 35).
• Placer sur les porte-bobines amovibles (7) deux bobines comportant chacune la meme longueur de fil.
• Bien s'assurer d'avoir place sur les deux porte-bobines (7) les deux disques en feutre fournis avec les accessoires.

Enfiler les deux fils dans le portefil, comme pour une aiguille simple.
- Au niveau des disques de réglage de la tension du fil supérieur, faire passer les deux fils par les disques, veiller à ce qu'un fil passée à droite du disque central et l'autre, à gauche du disque.

• Faire passer les deux fils par le guide-fil.
  Enfiler un fil dans le trou croit et un fil dans le trou gauche de la double aiguille.

REMARQUE :

Pour coudre un coin avec la double aiguille, faire sortir l'aiguille du tissu pour ne pas risquer de casser ou de déformer la double aiguille.

Coudre avec le bras libre

Lebras libre (16) permet de coudre plus facilement des articles tubulaires, cette fonction est très utile par ex. pour la couture de manches ou de jambes de pantalon.

Votre machine à coudre peut être très facilement transformée en une machine à bras libre, il suffit pour cela de retarder de la machine la table-rallonge avec la boîte d'accessoires.

Le bras libre (16) est particulièrement utile pour les travaux de couture suivants :

• Raccommodage de coudes et genoux des vêtements.
• Couture de manches, en particulier sur des vêtements plus petits.
• Applications, broderies ou ourlets des bords, manchettes ou jambes de pantalon.
• Possibilité de coudre des ceintures aux jupes ou pantalons.

Coudre Le guide a coudre

Le guide ouatinage

Le guide à coudre est utile pour effectuer une couture droite et parallèle le long du bord du tissu.

• Tourner légèrement la vis moletée du guide dans le trou du filtage situé juste à côté de la plaque à aiguille (19).
• Ajuster la distance du guide puis serrer la vis.

La plaque à aiguille (19) comporte quelques lignes de guidage pour vous aider.

• Faire glisser le guide ouatinage sous le ressort de serrage dans le renforcement prévu.
• Tracer la première Couture avec une craie de tailleur et coudre.
• En s'aidant du guide ouatinage, coudre ensuite la deuxieme couture parallèment à la première.
  L'écart entre les coutures peut être régle en'avant la glissière dans le sens de la flèche.

MAINTENANCE, ENTRETIEN ET NETTOYAGE

Avant toute opération de maintenance, de nettoyage ou de remplacement, toujours arrêté la machine et débrancher la prise de courant.

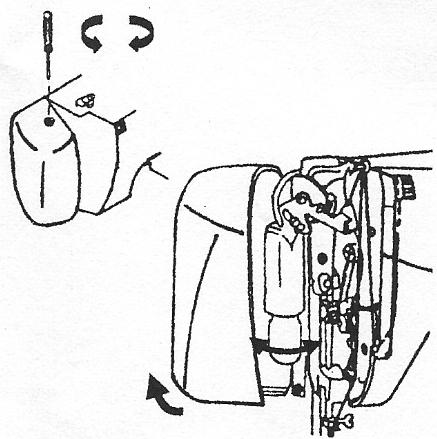

Remplacement de la lampe de la machine à coudre

L'interrupteur principal (13) permet d'allumer ou d'eteindre la lampe de la machine à coudre.

• Pour ouvrir le couvercle frontal (21), voir page 15.
• Vous pouvez à présent pivoter le couvercle frontal (21) vers la gauche.
• Remplacer maintainant la lampe.
• Fermer le couvercle frontal (21) et le visser.

REMARQUE :

La puissance maximale autorisée de la lampe est de 15W.

Les ampôules sont disponibles dans le commerce spécialisé.

Remplacer l'aiguille

• Faire tournier le volant à main (10) vers soi jusqu'à ce que l'aiguille se trouve sur la position la plus haute.
  Retirer la vis du porte-aiguelle en la faisant tourner vers soi.
• Retirer l'aiguille du porte-aiguille.
• Placer la nouvelle aiguille, le côte plat vers l'arrière. Pousser l'aiguille vers le haut jusqu'à la butée.
• Resserer la vis du porte-aiguille.

REMARQUE :

Les aiguilles sont disponibles dans le commerce spécialisé.

Pour les informations sur la désignation du modele et la puissance, se reporter au tableau des combinaisons tissu, fil et aiguille à la page 47.

Retirer

• Faire tournier le volant à main (10) vers soi jusqu'à ce que l'aiguille se trouve sur la position la plus haute.
• Soulever le pied-de-biche en poussant vers le haut le levier du pied-de-biche (15).
• En poussant vers le haut le levier de déclenchement du pied-de-biche, derrière le support du pied-de-biche, le pied-de-biche retombe.

Mettre en place

• Placer le pied-de-biche de manière à ce que la cheville soit positionnée sur le pied, directement sous la rainure du support du pied-de-biche. Abaisser le levier du pied-de-biche (15).
• Appuyer maintainant le levier de déclenchement du pied-de-biche yers le haut. Le pied-de-biche s'enclenché alors automatiquement.

Retirer et metre en place le support du pied-de-biche

Le support du pied-de-biche n'a pas besoin d'être retire, sauf pour raccommoder, brider ou facilitier le nettoyage des griffes d'entrainment (27).

Retirer

• Placer l'aiguille sur la position la plus haute en faisant tourner vers soi le volant à main (10) et pousser le levier du pied-de-biche (15) vers le haut.
• Retirer le pied-de-biche du support du pied-de-biche et desserrer la vis du support du pied-de-biche à l'aide du tournevis fourni.

Metre en place

• Placer l'aiguille sur la position la plus haute en faisant tourner vers soi le volant à main (10) et pousser le levier du pied-de-biche (15) vers le haut.
• Lors de la mise en place du support du pied-de-biche, le pousser aussi loin que possible vers le haut et serrer la vis du support du pied-de-biche à l'aide du tournevis fourni.

La machine à coudre est un produit mécanique de précision qui nécessite un entretien régulier pour pouvoir fonctionner correctement.
Vous peuvent vous occuper personnellement de cet entretien.
L'entretien signifie avant tout : Nettoyage et lubrification.

REMARQUE :

Pour la lubrification, utiliser uniquement des huiles spéciales pour machine à coudre de qualité supérieure, les autres huiles ne sont pas adaptées.

Après la lubrification, veiller à ce qu'aucun résidu d'huile ne se trouve dans l'appareil. Pour éliminer ces résidus, coudre quelques points sur un échantillon ou une chute de tissu. Cela permet d'éviter de salir le tissu à coudre.

Nettoyage du boîtier et de la pédale

Avant le nettoyage, débrancher la fiche secteur de la prise de courant.

Pour nettoyer le boitier et la pédale, utiliser un chiffon sec et doux. Éviter les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscriptions de l'appareil.

Nettoyage des griffes d'entraînement

Pour garantir une couture parfaite, il est nécessaire que les griffes d'entrainment du tissu soient toujours propres.

• Retirer l'aiguille et le pied-de-biche (voir page 35 f.).

• Ouvrir la vis de la plaque à aiguille (19) afin de-retirer la plaque de la machine.

• Enlever la poussière et les bribes de fil des griffes d'entrainment à l'aide d'une Brosse.

• Remetre en place la plaque à aiguille (19).

Nettoyage et lubricification du boîtier de la canette

• Amener l'aiguille sur la position la plus haute, sinon la griffe ne peut pas etre retiree.
• Retirer la boîte à canette.

Faire pivoter vers l'extérieur les leviers à ressort, comme indiqué, et enlever l'anneau de la coursière.

Maintenance, entretien et nettoyage

• Retirer la griffe en retenant le tenon au centre de la griffe.
• Enlever toutes les impuretés de l'anneau de la coursière et huièn les pièces avec un chiffon.

• Verser une à deux gouttes d'huile sur la coursière de la canette, comme indiqué.

• Assembler de nouveau le tout dans l'ordre inverse du démontage.

REMARQUE :

Votre machine à coudre est huiée à l'usine et préte à être utilisée.

Lubrification de la partie située derrière le couvercle de la machine

Les éléments à huiler sont indiqués par une flèche sur l'illustration. Avant la lubrification, ces éléments doivent être nettoyés. Verser sur ces éléments une ou deux gouttes d'une huile pour machine à coudre de bonne qualité.

Si la machine ne fonctionne plus correctement suite à une longue période d'inutilisation, faire tournerrapidement la machine huiée, couvercle frontal (21) fermé, pendant environ une minute.

Ne pas oublier de coudre d'abord sur une chute de tissu pour éponger l'huile pouvant eventuellement s'échapper.

CONSEIL

En cas d'utilisation fréquence, cette partie de la machine doit être huiée plus souvent.

• Pousser le levier du pied-de-biche (15) vers le haut, ouvrir le couvercle (21) et desserrer les vis (A).

REMARQUE :

Comme les vis A, B et C sont différentes, toujours les conservé séparément.

• Retirer la table-rallonge et ouvrir le couvercle de la boite à canette (18).

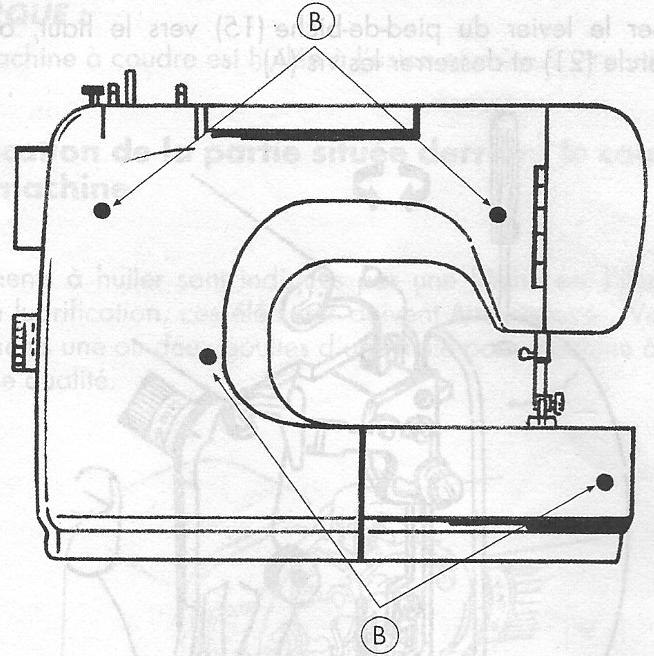

• Coucher la machine avec l'arrière tourné vers le haut et visser les quatre vis (B) et les deux vis (C) au sol, comme indiqué.

• Remetre la machineABOUT.

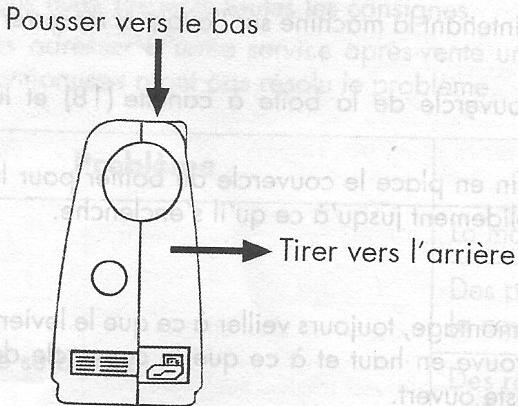

• Seuls de petits crochets internes en plastique retiennent à présent l'arrête du couvercle, comme illustré.

• Appuyer maintainant avec précaution d'une main vers le bas le bord supérieur du couvercle arrêté (à où se trouvent les crochets).
• Retirer le couvercle arrêté vers l'extérieur.

Lubrification des parties inférieure et supérieure de la machine

Les éléments à huiler sont indiqués par une flèche sur l'illustration. Avant la lubrification, ces éléments doivent être nettoyés. Verser sur ces éléments une ou deux gouttes d'une huile pour machine à coudre de bonne qualité.

CONSEIL

Les éléments marqués d'une flèche ne doivent être huiles que rarement, tous les deux à trois mois environ selon la fréquence d'utilisation.

Couvercle du boîtier électrique

Montage du couvercle arrêté du boîtier

• Remetre le couvercle arrêté en place et veiller à ce qu'il s'enclenche.
• Remetre maintenant la machine sur l'avant et desserrer les vis A, B et C.
• Fermer le couvercle de la boîte à canette (18) et le couvercle frontal (21).
• Remetre enfin en place le couvercle du boitier pour la pedale et l'appuyer solidement jusqu'à ce qu'il s'enclenche.

REMARQUE :

Pour facilitier le montage, toujours veiller à ce que le levier du pied-de-biche (15) se trouve en haut et à ce que le couvercle de la boîte à canette (18) reste ouvert.

Le couvercle du boitier de la pédale est seulement enclenché.

En cas de problèmes, veuillez relève les instructions d'utilisation et vérifier si vous avez respecté toutes les consignes.

Veuillez-vous adresser à notre service après-vente uniquement si les solutions mentionnées n'ont pas résolu le problème.

Problème	Origine	Côté
La machine se bloque	La machine doit être huilée	page 40
	Des poussières et des fils sont coincés dans la coursière	page 40
	Des résidus se trouvent dans les dents des griffes d'entrainment du tissu	page 40
	Une mauvaise huile a été utilisée et a engorgé la machine	page 40
Le fil supérieur casse	Les fils ne sont pas correctement enfilés dans la machine	page 12
	La tension du fil est trop forte	page 16
	L'aiguille est déformée ou épointée	page 18
	L'aiguille n'est pas adaptée à l'épaïseur du fil	page 18
	L'aiguille n'est pas correctement mise en place	page 35
	Le tissu n'est pas passé en arrêté à la fin de la couture	page 19
	La plaque à aiguille, la canette ou le pied-de-biche sont endommagés
Le fil inférieur se casse	Le fil inférieur s'emmèle à cause d'un mauvais embobinage de la canette	page 8
	Le fil inférieur ne se trouve pas dans la boîte à canette, sous le dessort tenseur	page 8
L'aiguille se casse	L'aiguille a été mal mise en place	page 35
	L'aiguille est déformée	page 18
	L'aiguille est trop fine	page 18
	Le tissu a été tiré au cours de la couture	page 19
	Le fil comporte un noœud	page 12
	L'aiguille a été mal enfilée	page 16
La machine allonge des points	L'aiguille a été mal mise en place	page 35
	L'aiguille a été mal enfilée	page 16
	L'aiguille et/ou le fil n'est pas adapté au tissu	page 47
	Le tissu est trop écais ou trop dur	page 47
	La pression du pied-de-biche n'est pas assez forté	page 15
	Le tissu a été tiré au cours de la couture.	page 19

Problèmes

Contraction ou fronçage de la couture	La tension du fil supérieur est trop forté	page 16
	Le fil a été mal chargé dans la machine	page 12
	La pression du pied-de-biche est trop forté	page 15
	L'aiguille est trop grosse pour le tissu	page 47
Le fil fait des boucles	La tension du fil n'est pas réglée	page 16
	Le fil supérieur n'est pas correctement enfilé et/ou le fil inférieur n'est pas correctement embobiné	page 8
	La solidité du fil ne convient pas au tissu	page 47
Le tissu progressive de façon irrégulière	La longueur du point est réglée sur " 0 "	page 20
	Des bribes de fil se trouvent dans la coursière	page 39
	Le volant à main est encore tiré vers l'extérieur	page 8
La machine ne fonctionne pas	La machine à coudre n'est pas correctement branchée ou la prise de courant n'est pas sous tension	page 6
	Des bribes de fil se trouvent dans la coursière	page 39
	Le volant à main est encore tiré vers l'extérieur.	page 8

#1 appq	nir ol o etimno ne ezzp q zq fzz n uzzl ol ##tuo on sb
	beiq el oo otteno ol ellupio o eupolq ol #egommobne trz odid sb
8 appq	nu'b eaun o allemme'z ruhanlnl liel al etteno ol sb eponidodme ziovum
8 appq	efiod ol nob abq ovovnt en weinlnl liel al yueanl foasai el zuoz ,offenpo b
28 appq	eolq ne ezim Iom ete p alliugioJ
8! appq	eamoleb fze ellugioJ
8! appq	ent qot taz ellugioJ
9! appq	###uoc ol sb atcoo up ent ete p uzit al
8! appq	bueon nu shogmoo lii al
8! appq	eolffine Iom ete p alliugioJ
28 appq	eolq ne ezim Iom ete p alliugioJ
8! appq	eolffine Iom ete p alliugioJ
7# appq	uo etqpbz zq tae'n lit al oo\to ellugioJ uza#l
7# appq	ub qont oo zioq qont tae uzafir al
27 appq	zqq tae'n erbdieb-beiq ub noizeng ol ehof sssap
9! appq	eultuoc ol sb atcoo up ent ete p uzit al

TABLEAU DES COMBINAISONS TISSU, FIL ET AIGUILLE

En règle générale, les fils et aiguilles fins sont utilisés pour la couture de tissus légers, les fils et aiguilles plus écais, pour les tissus lourds. Toutjours tester la solidité du fil et de l'aiguille sur une chute du tissu à coudre. Utiliser le même fil pour l'aiguille et la canette. Si vous poulez coudre sur un tissu fin ou sur des coutures stretch synthétiques, utilisez les aiguilles dotées d'une tige bleue (disponibles dans le commerce spécialisé). Elles permettent d'eviter l'allongement des points.

	Nature du tissu	Fil	Aiguille	Pression du pied-de-biche	Longueur du point		Tension du fil supérieur
					Point droit	Zigzag
					43210
Tissus fins	Nylon Batiste Voile	80 Coton	65		1-3	1-4	123
	Jersey	60 Synthétique
	Soie	50 Soie
	Laine Soie	50 Soie synthétique	75
Tissus peu écais	Percale Piqué Lin	60-80 Coton	75-90		0,5-3	0,5-4	345
	Jersey	60 Synthétique	75
	Gabardine	50 Soie
Tissus écais	Blue-jeans Tissu cover	50 Coton	75-90		0,5-3	0,5-4	567
	Jersey	50 Synthétique
	Laine Tweed	50 Soie

LA SELECTION DU PROGRAMME

Les points souhaités peuvent être régés en tournant le bouton de seLECTION du programme (7).

Toujours placer l'aiguille sur la position la plus haute avant de changer de programme.

N° de point	Motif de point		Longueur du point	Pied-de-biche	Plaque à reprimer
A	Point droit		04
B - E	Point zigzag		04
F	Point invisible		13
G	Ourlet festonné		13
H	Point élastique		0.53
R - T	Boutonnière		0.251
A, B, C, D, E	Point de broderie libre		0		Inutile

J	Point Overlock élastique
K	Point losange
L:	Triple point zigzag
M	Triple point droit
N	Point fantastaisie
O
P
Q

TABLEAU DES MOTIFS DE POINTS

	Point droit pour les travaux de couture courants et le surpiqueage.
3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 33	Point zigzag : pour les travaux de couture courants et pour ourler, coudre des applications et des monogrammes.
	Point invisible : pour les ouletins invisibles Ourlet festonné : pour les oulets décoratifs
	Point élastique : pour réparer, raccommoder et pour les tissus élastiques. Pour coudre des élastiques.
	Point d'épi : pour ourler et surfiler tous les types de matière, y compris les matières élastiques et effilochées.
	Point Overlock élastique : pour ourler et surfiler les tricots.
	Point losange : pour coudre de la dentelle ou des élastiques, pour coudre sur du stretch/des matières élastiques.
	Triple point zigzag et triple point droit pour les coutures particulièrement solides à effet expansible.
	Point décoratif : à usage décoratif.
1 4 2 3	Boutonnière : pour coudre tous types de boutonnières.

Emballage

Votre machine à coudre se trouve dans un emballage la protégeant des risques de dommages liés au transport. Les emballages sont des matières premières et peuvent être recyclés ou réintérégés dans le circuit des matières premières.

Appareil

Lorsque votre machine à coudre arrive en fin de vie, ne la jetez enaucun cas dans une poubelle classique. Informez-vous auprès de votremunicipalité des possibilités d'élimination ecologique et adaptée.

Machine à coudre

Tension nominale: 230V 50Hz - 0,4A

Puissance absorbée :totale 85 W

Moteur 70 W

Lampe 15 W

Taille du filetage E14

Pédale :

Type :KD 2902

Tension nominale :230 V ~ 50 Hz

Puissance absorbée : 100W

Classe de protection II

Sous réserve de modifications techniques!

A

---

Aiguille 39

Anneau de la courrière 23

Assembler par couture des pieces de fissu 36,31

B

---

Boite a canette 5,7

Boite d'accessoires 39

Boitier de la canette 20

Bouton de selection du programme 25

Boutonnières 33

Bras libre 31

Broder 31

Broder des monogrammes

C

Canette de fil inférieur 8
Changement de direction de la couture 11
Charger le fil dans la boite a canette 12
Charger le fil supérieur 6
Commande de la vitesse de couture 4
Contenu de la livraison 32
Coudre de la dentelle 32
Coudre des applications 27
Coudre des boutons à tige 27
Coudre des boutons et des oeillets 28
Coudre des cordelettes 23
Coudre des elastiques 23
Coudre des tissus elastiques 19
Couper le fil 39
Coursiere 19
Couture en marche arrriere

D

Double aiguille 32

E

Embobiner la canette de fil inférieur 8

F

---

Fermetures a glissiere 29

Froncer -

Griffe 30
Griffes d'entraînement 38
Guide à coudre 534
Guide ouatinage 5, 34

1

Insérer la boite a canette 11

L

Lampé de la machine à coudre 35

Levier releveur de fil 35

Pedale 4,6,9,18,19,44,52
Pied ourleur 5,29
Pied standard 5, 21, 22, 23, 24, 25, 29, 31, 32
Pied-de-biche 18.36
Pied-de-biche pour boutonnières 5.25.26
Pied-de-biche pour fermétures à glissière 5,28
Pied-de-biche pour pose de boutons 5,27
Plaque à repriser 5,27,30,31
Point d'épi 24
Point drot 21
Point elastique 23
Point fantaisie- 25
Point invisible 23
Point losange 22
Point Overlock elastique 24
Point satin 21
Point zigzag 21
Portobobine 214
Pression du pied-de-biche 15
Problèmes 45
Protège-doigts 5.19

R

Recyclage 51
Réglage de la longueur du point 20
Remonter le fil inférieur 14
Repriser 30
Retirer la boite à canette 10
Retirer le pied-de-biche 36, 37
Roulette de réglage de la tension du fil supérieur 12

S

Support du pied-de-biche 37

T

Tableau des combinaisons aiguille 47
Tableau des motifs de points 50
Table-rallonge 6,7,10,33,41
Tension du fil 16, 17
Tension du fil inférieur 16, 17
Tension du fil supérieur 16
Triple point stretch droit 25
Triple point zigzag 24

V

Volant a main 8

Mécanique de couture

22 Porte-aiguille
23 Vis du porte-aiguille
24 Guide-fil du porte-aiguille
25 Aiguille
26 Pied de biche
27 Griffe d'entrainment
28 Vis du support de pied de biche
29 Support de pied de biche
30 Levier de déclenchement du pied-de-biche

Mécanique de couture

LIFETEC

Medion France

ZAC de La Bertraie

Route de Sablé

F - 72270 Villaines sous Malicorne

NoIndigo 0 825 81 1000

[e-mail]

www.medion.com

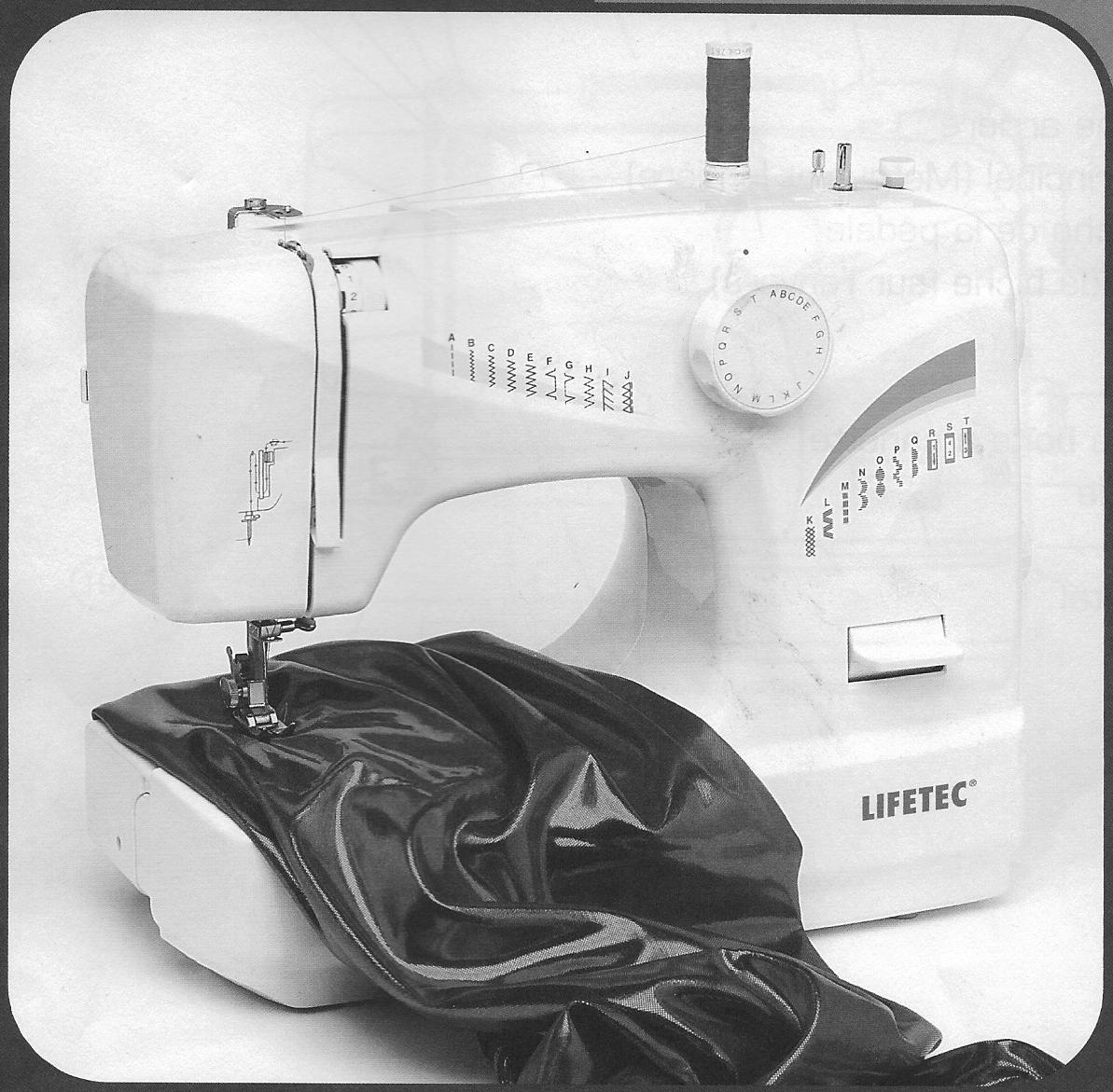

MACHINE À COUDRE À BRAS LIBRE

LT10964

MODE D'EMPLOI

Composants principaux

Composants principaux

1 Levier releveur de fil
2 Roulette de réglage de la tension de fil supérieur
3 Guide du fil supérieur
4 Guide du fil d'embobinage
5 Poignée amovible
6 Bouton de selection du programme
7 Porte-bobines amovibles
8 Fuseau de la canette
9 Butée de la canette
10 Volant à main
11 Règle-point
12 Navette marche arrêté
13 Interrupteur principal (Moteur et lumière)
14 Boîtier de la fiche de la pédale
15 Levier du pied de biche (sur l'envers)
16 Bras libre
17 Pied réglabre
18 Couvercle de la boîte à canette
19 Plaque à aiguille
20 Guide-fi
21 Couvercle frontal
