Type de produit	Réfrigérateur-congélateur intégrable
Marque	SAUTER
Modèle	SLA 230
Hauteur de l'appareil (mm)	875 / 1025 / 1225 (selon version)
Hauteur d'encastrement (mm)	875-880 / 1025-1030 / 1225-1230
Largeur (mm)	540 (estimation)
Profondeur (mm)	550 (estimation)
Poids (kg)	40-50 (estimation)
Alimentation électrique	230 V / 50 Hz
Classe énergétique	Non spécifié (estimation: classe E)
Capacité totale (L)	200-250 (estimation)
Capacité réfrigérateur (L)	150-180 (estimation)
Capacité congélateur (L)	50-70 (estimation)
Type de froid	Statique (estimation)
Dégivrage	Manuel (estimation)
Porte réversible	Oui
Portillon congélateur réversible	Oui
Ventilation nécessaire	Ouverture de plinthe ≥ 200 cm²
Niveau sonore (dB)	38-42 (estimation)
Accessoires fournis	Glissières, vis, caches, joint

FOIRE AUX QUESTIONS - SLA 230 SAUTER

Comment inverser le sens d'ouverture de la porte du réfrigérateur ?

Dévissez la charnière supérieure, enlevez la porte, déplacez la plaquette supérieure de l'autre côté, puis inversez l'axe du pivot inférieur. Échangez les pièces angulaires et remontez la porte. Consultez la notice pour le détail.

Le joint de la porte ne ferme pas bien, que faire ?

Vérifiez que le joint n'est pas froissé. Si nécessaire, chauffez-le légèrement avec un sèche-cheveux pour qu'il se dilate et reprenne sa forme.

Comment installer l'appareil dans un meuble ?

Poussez l'appareil à 30 mm du bord, laissez un écart de 4 mm du côté opposé à la charnière, fixez les pattes coulissantes, puis ajustez les glissières. Vissez l'appareil en haut et en bas du meuble.

Quelle est la hauteur d'encastrement minimale ?

Elle dépend de la version : 875-880 mm pour la hauteur 875, 1025-1030 mm pour 1025, et 1225-1230 mm pour 1225.

Comment régler la température du réfrigérateur ?

Utilisez le thermostat. Tournez la manette sur une position entre 1 et 5 (ou STOP pour arrêter). La position médiane est généralement recommandée.

Pourquoi de l'eau s'accumule au fond du réfrigérateur ?

Cela peut venir d'un orifice de dégivrage bouché. Nettoyez-le avec une tige souple. Vérifiez aussi que le bac à eau au-dessus du compresseur n'est pas plein.

Comment dégivrer le congélateur ?

Mettez l'appareil sur STOP, retirez les aliments, laissez la porte ouverte, et placez des récipients pour recueillir l'eau. Ne grattez pas la glace avec un objet coupant.

L'appareil fait du bruit, est-ce normal ?

Oui, des bruits de fonctionnement (compresseur, circulation du gaz) sont normaux. Si le bruit est anormal, vérifiez l'équilibre et que l'arrière n'est pas obstrué.

Peut-on installer l'appareil à côté d'une source de chaleur ?

Non, évitez les endroits près d'une cuisinière, d'un radiateur ou en plein soleil. La ventilation doit être libre pour éviter une surchauffe.

Comment nettoyer l'appareil ?

Débranchez-le. Nettoyez l'intérieur avec de l'eau tiède et un détergent doux. Ne pas utiliser de produits abrasifs. Séchez bien avant de remettre en marche.

MODE D'EMPLOI SLA 230 SAUTER

Réfrigérateur-congélateur integrable

FR

Les notices d'installation des appareils de réfrigération et de congélation sont destinées à l'installeur. L'installation et le raccordement de l'appareil doivent être réalisés en conformité avec les notices ainsi que les normes et régles en viguer. Ces notices d'installation sont conçues pour l'installation de différents types/modèles des appareils et donnent les descriptions des procédés qui peut-être ne sont pas nécessaires pour votre apparéil.

Dimensions d'encastrement et ventilation

de l'appareil 11

Ouverture de la porte inversible 12

Encastrement de l'appareil 13

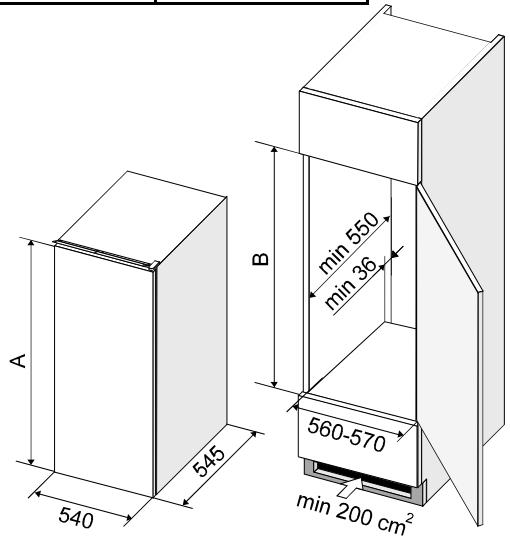

Dimensions d'encastrement et ventilation de l'appareil

Il est indispensable que l'air derrière l'appareil toujours circule librement, parce que le dos de l'appareil s'échauffe pendant son fonctionnement (et l'eau s'évapore du écipient au- dessus du compresseur).

• La plinthe du meuble prévu pour l'installation de votre appa reil intégrable doit avoir une découverte de 200~cm^2 au minimum pour l'entrée de l'air à refroidir l'appareil.
• L'air sort au dessus du meuble. Veillez à ne pas couvir la ventilation.

A (mm)	B (mm)
875	875-880
1025	1025-1030
1225	1225-1230

Si le sens d'ouverture de la porte n'est pas convenable, vous le pouvez changer. A cet effet on a préformé et couvert avec les capots les trouss aussi à la côte inverse de la carrosserie des apparèils.

• Otez le couvercle de la charnière supérieure, dévissez la charnière et enlevez la porte de l'appareil (elle n'est qu'appuyée sur le pivot inférieur).
• Dévissez la plaquette supérieure, déplacez-la à la côte inverse de la carrosserie de l'appareil et vissez-la.
• Otez la bague du pivot inférieur (en la turnant dans le sens d'une aquare d'une montre) et dévissez l'axe du pivot inférieur.
• Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour le pivot inférieur à la côte inverse de l'appareil.
• Enlevez les pieces angulaires et échangez-les (à la place d'une piece angulaire avec le trou mettez une piece anhulaire sans trou et vice versa).
• Mettez la porte de l'appareil sur le pivot inférieur.
• Vissez la charnière supérieure et couvre-la avec le couvercle.
• Déplacez les guidons des glissières à côte inverse de la porte.
• Couvre les troust restant après le déplacement avec les bouche-trou.
• A la fin vérifie la position des joints magnétiques (le joint ne doit pas être froissé et doit partout se reisserer bien). S'il n'est pas étanche, enlevez-le et tournez-le de 180^
• Sur certains modèles, il est impossible de replacer le joint de la porte.
• Partout où le joint n'est pas bien fixé à la carrosserie de l'appareil, chauffez-le (à l'aide d'un séche-cheveux, par exemple) à une distance appropriée pour qu'il se dilate légarement et attaigne les dimensions nécessaires.

Changement du sens d'ouverture du portillon du compartment de congélation

• Dévissez le loqueteau et le pivot du portillon du compartment à de congélation et enlevez le portillon.
• Couvre les trou avec des bouche-trou ajoutés.
• Déplacez le ressort de sécurité sur le côte inférieur de la porte. Tournez le portillon de 180^ , placez-la à côté inverse du compartment et vissez le pivot et le loqueteau à leur nouvelle place (les trous de fixation sont déjà marqués).

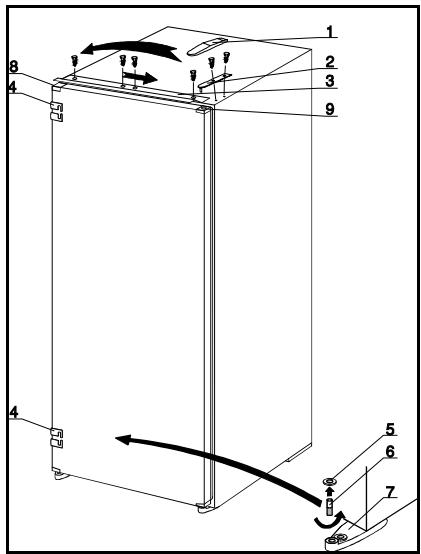

1 Couvercle de la chamière supérieure
2 Chamière supérieure
3 Plaquette supérieure
4 Guidon de la glissiere
5 Pague du pivot inférieur
6 Axe du pivot inférieur
7 Pivot inférieur
8 Pièce angulaire sans trou
9 Pièce angulaire avec le trou

10 Portillon du compartment à de congélation
11 Loqueteau du portillon
12 Pivot du portillon

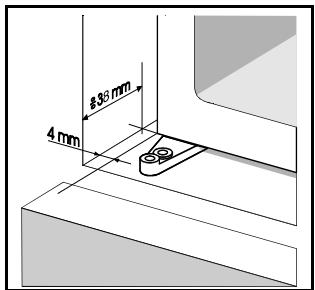

• Poussez l'appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l'appareil à côte opposée à la charnière de la porte.
• Ouvrez la porte largement et joignez les avec la porte du meuble selon le procédé suivant.

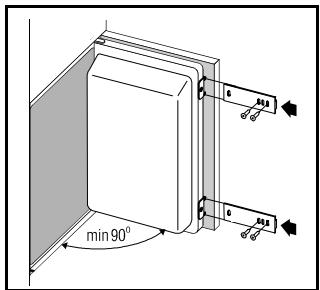

• Fixez les pattes coulissantes (se trouvant dans le sachet plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les caches dans les renfonçements inutilisés.
• Serrez ensemble la porte de l'appareil avec la porte du meuble (Figure 2).

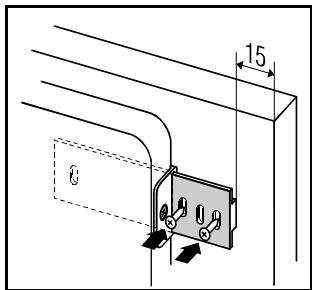

• Insérez les glissières dans les guidons des glissières et fixez-les avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du meuble (Figure 3).
• Enlevez les guidons des glissières et séparez la porte de l'appareil de la porte du meuble.
• Fixez les glissières aussi avec d'autres vis et voirlez à ce que les glissières ne se déplacent pas (Figure 4).
• Fixez ensuite les guidons des glissières à leur place originale.
• Fermez la porte et vérifie la qualité de la fermeture et étanchéité (le joint de la porte ne doit pas être froissé).

REMARQUE:

Les apparèils dont la hauteur est 575 mm ont seulement une glissière et un guidon de la glissière.

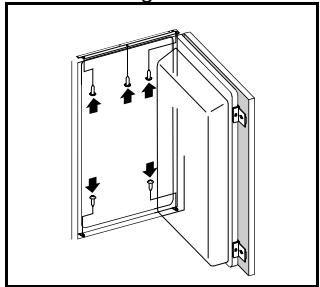

• A la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie haute du meuble avec trois vis A 4 x 12 par la plaquette du haut et au fond du meuble avec deux vis par A 4 x 16 les pivots inférieurs. Forex les trous de Ø 3 x 5 pour les vis (Figure 5).

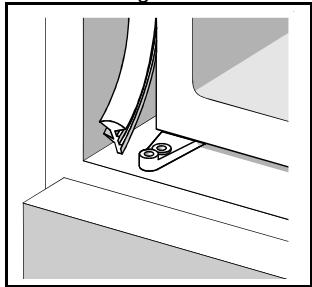

• Couvre la fente à côté opposée de la porte avec le joint ajouté (Figure 6).

IMPORTANT!

En encastrant l'appareil dans le meuble, il ne doit pas etre branché au réseau électrique.

La manette du thermostat doit être sur la position STOP ou bien l'interrupteur

MARCHE/ARRET mis en arrêt.

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6
