Type de produit	Réfrigérateur-congélateur intégrable
Marque	SAUTER
Modèle	SLA 23
Dimensions (H x L x P)	875-1225 mm x 540 mm x 540 mm (estimé)
Hauteur d'encastrement	875 mm, 1025 mm ou 1225 mm selon version
Capacité totale nette	200 L (estimé)
Capacité réfrigérateur	150 L (estimé)
Capacité congélateur	50 L (estimé)
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	E (estimé)
Consommation annuelle	200 kWh (estimé)
Niveau sonore	40 dB (estimé)
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel
Thermostat	Réglable, position STOP possible
Éclairage intérieur	LED (estimé)
Réversibilité de porte	Oui, kit fourni
Type de gaz réfrigérant	R600a (estimé)
Poids net	45 kg (estimé)
Ventilation nécessaire	Entrée d'air de 200 cm² dans la plinthe
Classe climatique	N-ST (16-38°C) (estimé)
Matériau	Acier peint
Entretien	Nettoyage du condenseur tous les 6 mois
Sécurité	Déconnexion réseau avant installation
Pièces détachées	Disponibles sur demande

FOIRE AUX QUESTIONS - SLA 23 SAUTER

Comment inverser le sens d'ouverture de la porte ?

Pour inverser la porte, suivez les étapes de la notice : ôtez le couvercle de la charnière supérieure, dévissez la charnière, enlevez la porte, déplacez la plaquette supérieure, changez les pièces angulaires et réassemblez. Vérifiez l'étanchéité du joint en le chauffant légèrement si nécessaire.

Quelles sont les dimensions d'encastrement nécessaires ?

Les hauteurs possibles sont 875 mm, 1025 mm ou 1225 mm avec une largeur et profondeur standard de 540 mm. Prévoyez une entrée d'air de 200 cm² dans la plinthe pour la ventilation.

Comment régler la température du réfrigérateur ?

Utilisez la manette du thermostat pour régler la température. Tournez-la vers une position plus élevée pour plus de froid. La position STOP arrête complètement l'appareil.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et de l'eau savonneuse. Nettoyez le condenseur à l'arrière tous les 6 mois pour maintenir l'efficacité.

Que faire si l'appareil fait du bruit ?

Vérifiez que l'appareil est de niveau et que rien ne touche les parois. Les bruits de fonctionnement normaux incluent le compresseur et la circulation du gaz réfrigérant.

Comment dégivrer le congélateur ?

Mettez le thermostat sur STOP ou éteignez l'appareil. Sortez les aliments, laissez la porte ouverte et placez des récipients pour l'eau de dégivrage. N'utilisez pas d'outils tranchants.

L'éclairage intérieur ne s'allume pas, que faire ?

Vérifiez l'alimentation électrique. Si l'ampoule est grillée, remplacez-la par une ampoule de type identique (LED ou à incandescence selon modèle). Contactez le service après-vente si nécessaire.

L'appareil ne refroidit pas assez, quelles sont les causes ?

Vérifiez que le thermostat n'est pas sur STOP, que la ventilation arrière n'est pas obstruée, que la porte ferme bien et que le condenseur est propre.

Puis-je changer moi-même des pièces défectueuses ?

Les pièces comme les charnières ou les joints de porte peuvent être remplacées par un bricoleur averti. Pour les composants électriques ou le circuit de refroidissement, faites appel à un professionnel agréé.

Quelle est la classe énergétique de cet appareil ?

La classe énergétique n'est pas précisée dans la notice, mais pour un modèle de cette gamme, elle est généralement E ou F selon les normes en vigueur.

MODE D'EMPLOI SLA 23 SAUTER

Réfrigérateur-congélateur intégrable

Les notices d'installation des appareils de réfrigération et de congélation sont destinées à l'installateur. L'installation et le raccordement de l'appareil doivent être réalisés en conformité avec les notices ainsi que les normes et règles en vigueur. Ces notices d'installation sont conçues pour l'installation de différents types/modèles des appareils et donnent les descriptions des procédés qui peut-être ne sont pas nécessaires pour votre appareil.

Dimensions d'encastrement et ventilation

de l'appareil 11

Ouverture de la porte inversible 12

Encastrement de l'appareil 13

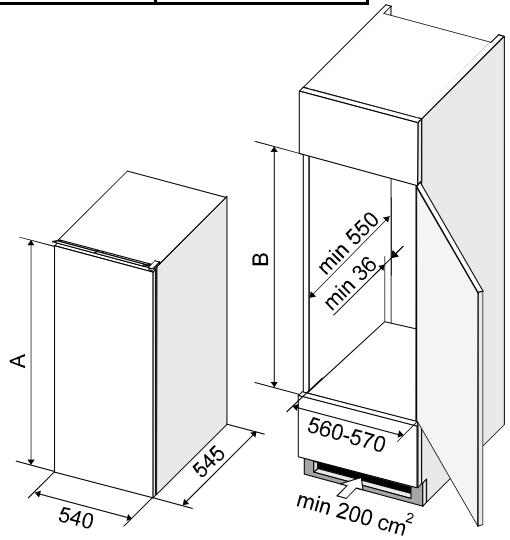

Dimensions d'encastrement et ventilation de l'appareil

Il est indispensable que l'air derrière l'appareil circule toujours librement, parce que le dos de l'appareil s'échauffe pendant son fonctionnement (et l'eau s'évapore du récipient au-dessus du compresseur).

• La plinthe du meuble prévu pour l'installation de votre appareil intégrable doit avoir une découverte de 200 cm² au minimum pour l'entrée de l'air à refroidir l'appareil.
• L'air sort au-dessus du meuble. Veillez à ne pas couvrir la ventilation.

A (mm)	B (mm)
875	875-880
1025	1025-1030
1225	1225-1230

Si le sens d'ouverture de la porte n'est pas convenable, vous pouvez le changer. À cet effet, on a préformé et couvert avec les capots les trous aussi à la côte inverse de la carrosserie des appareils.

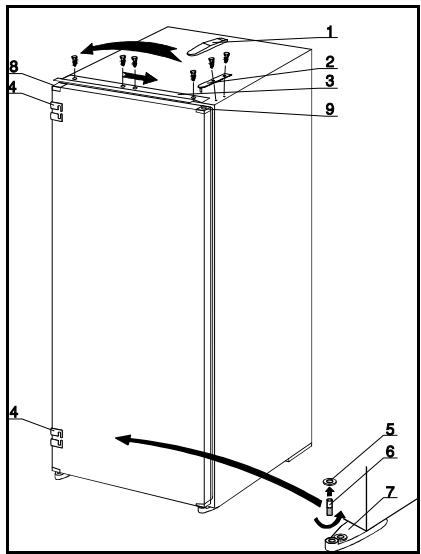

• Otez le couvercle de la charnière supérieure, dévissez la charnière et enlevez la porte de l'appareil (elle n'est qu'appuyée sur le pivot inférieur).
• Dévissez la plaquette supérieure, déplacez-la à l'autre côté de la carrosserie de l'appareil et vissez-la.
• Otez la bague du pivot inférieur (en la tournant dans le sens d'une aiguille d'une montre) et dévissez l'axe du pivot inférieur.
• Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour le pivot inférieur à la côte inverse de l'appareil.
• Enlevez les pièces angulaires et échangez-les (à la place d'une pièce angulaire avec le trou, mettez une pièce angulaire sans trou et vice versa).
• Mettez la porte de l'appareil sur le pivot inférieur.
• Vissez la charnière supérieure et couvrez-la avec le couvercle.
• Déplacez les guidons des glissières à côté inverse de la porte.
• Couvre les trous restant après le déplacement avec les bouche-trou.
• À la fin, vérifie la position des joints magnétiques (le joint ne doit pas être froissé et doit partout se resserrer bien). S'il n'est pas étanche, enlevez-le et tournez-le de
• Sur certains modèles, il est impossible de replacer le joint de la porte.
• Partout où le joint n'est pas bien fixé à la carrosserie de l'appareil, chauffez-le (à l'aide d'un sèche-cheveux, par exemple) à une distance appropriée pour qu'il se dilate légèrement et atteigne les dimensions nécessaires.

Changement du sens d'ouverture du portillon du compartiment de congélation

• Dévissez le loqueteau et le pivot du portillon du compartiment à de congélation et enlevez le portillon.
• Couvre les trous avec des bouches-trou ajoutés.
• Déplacez le ressort de sécurité sur le côté inférieur de la porte. Tournez le portillon de, placez-la à côté inverse du compartiment et vissez le pivot et le loqueteau à leur nouvelle place (les trous de fixation sont déjà marqués).

1 Couvercle de la châssière supérieure 2 Châssière supérieure 3 Plaquette supérieure 4 Guidon de la glissière 5 Palquette du pivot inférieur 6 Axe du pivot inférieur 7 Pivot inférieur 8 Pièce angulaire sans trou 9 Pièce angulaire avec le trou

10 Portillon du compartiment à dég Congélation 11 Loquetteu du portillon 12 Pivot du portillon

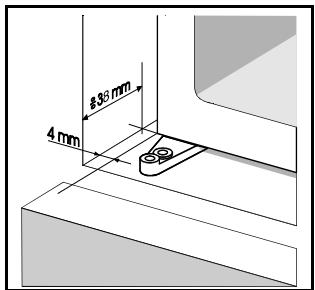

• Poussez l'appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l'appareil à côté opposé à la charnière de la porte.
• Ouvrez la porte largement et joignez-la avec la porte du meuble selon le procédé suivant.
• Fixez les pattes coulissantes (se trouvant dans le sachet plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les caches dans les renfonçements inutilisés.

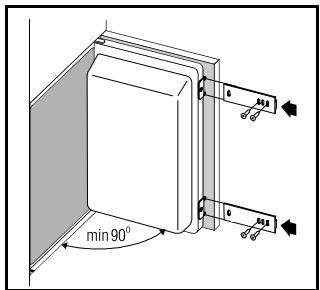

• Serrez ensemble la porte de l'appareil avec la porte du meuble (Figure 2).
• Insérez les glissières dans les guidons des glissières et fixez-les avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du meuble (Figure 3).
• Enlevez les guidons des glissières et séparez la porte de l'appareil de la porte du meuble.
• Fixez les glissières aussi avec d'autres vis et veillez à ce que les glissières ne se déplacent pas (Figure 4).
• Fixez ensuite les guidons des glissières à leur place originale.
• Fermez la porte et vérifiez la qualité de la fermeture et étanchéité (le joint de la porte ne doit pas être froissé).

Remarque:

Les appareils dont la hauteur est 575 mm ont seulement une glissière et un guidon de la glissière.

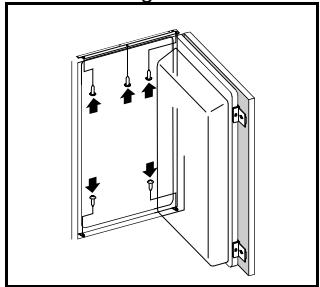

• À la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie haute du meuble avec trois vis A 4 x 12 par la plaque du haut et au fond du meuble avec deux vis par A 4 x 16 les pivots inférieurs. Forer les trous de Ø 3 x 5 pour les vis (Figure 5).

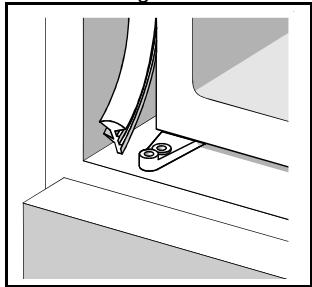

• Couvre la fente à côté opposée de la porte avec le joint ajouté (Figure 6).

Important!

En encastrant l'appareil dans le meuble, il ne doit pas être branché au réseau électrique.

La manette du thermostat doit être sur la position STOP ou bien l'interrupteur

MARCHE/ARRET mis en arrêt.
