| Type d'appareil | Réfrigérateur-congélateur intégrable |
| Hauteur (A) | 875 à 1225 mm |
| Largeur (B) | 875 à 1230 mm |
| Profondeur | 540 mm |
| Profondeur avec porte | 545 mm |
| Largeur d'encastrement | 560 à 570 mm |
| Hauteur d'encastrement | 1025 à 1230 mm |
| Profondeur d'encastrement | 550 mm minimum |
| Circulation d'air | Libre derrière l'appareil |
| Ouverture de porte | Réversible |
| Découpe meuble pour ventilation | Minimum 200 cm² |
| Position de la ventilation | En haut du meuble |
| Installation | Intégrable dans meuble prévu |
| Type de froid | Non précisé |
| Consommation énergétique | Non précisé |
| Capacité totale | Non précisé |
| Classe climatique | Non précisé |
FOIRE AUX QUESTIONS - SLA 160 SAUTER
Questions des utilisateurs sur SLA 160 SAUTER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur-congélateur au format PDF gratuitement ! Retrouvez votre notice SLA 160 - SAUTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SLA 160 de la marque SAUTER.
MODE D'EMPLOI SLA 160 SAUTER
Réfrigérateur-congélateur integrable
FR

Les notices d'installation des appareils de réfrigération et de congélation sont destinées à l'installeur. L'installation et le raccordement de l'appareil doivent être réalisés en conformité avec les notices ainsi que les normes et régles en viguer. Ces notices d'installation sont conçues pour l'installation de différents types/modèles des appareils et donnent les descriptions des procédés qui peut-être ne sont pas nécessaires pour votre apparéil.
Dimensions d'encastrement et ventilation
de l'appareil 11
Ouverture de la porte inversible 12
Encastrement de l'appareil 13

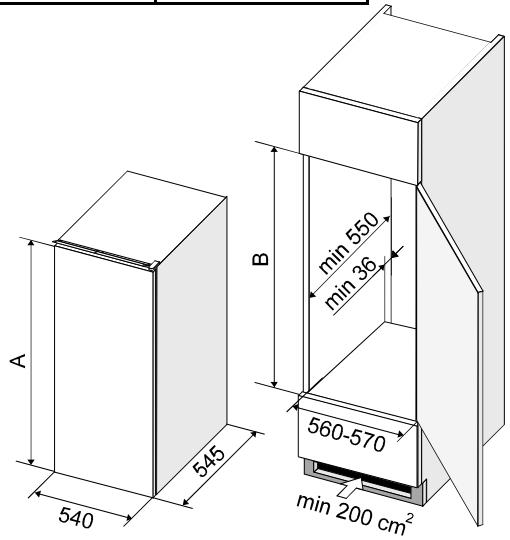

Dimensions d'encastrement et ventilation de l'appareil
Il est indispensable que l'air derrière l'appareil toujours circule librement, parce que le dos de l'appareil s'échauffe pendant son fonctionnement (et l'eau s'évapore du écipient au- dessus du compresseur).
- La plinthe du meuble prévu pour l'installation de votre appa reil intégrable doit avoir une découverte de 200~cm^2 au minimum pour l'entrée de l'air à refroidir l'appareil.
- L'air sort au dessus du meuble. Veillez à ne pas couvir la ventilation.
| A (mm) | B (mm) |
| 875 | 875-880 |
| 1025 | 1025-1030 |
| 1225 | 1225-1230 |

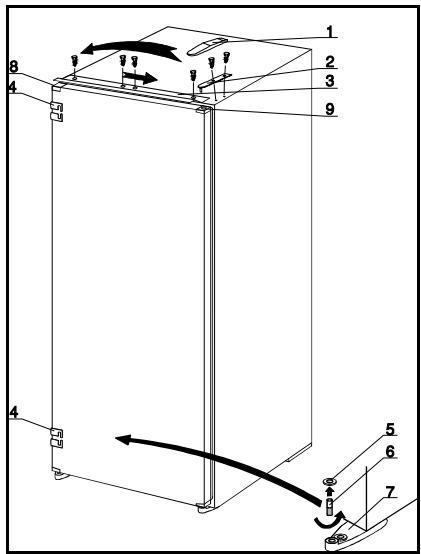

Si le sens d'ouverture de la porte n'est pas convenable, vous le pouvez changer. A cet effet on a préformé et couvert avec les capots les trouss aussi à la côte inverse de la carrosserie des apparèils.
- Otez le couvercle de la charnière supérieure, dévissez la charnière et enlevez la porte de l'appareil (elle n'est qu'appuyée sur le pivot inférieur).
- Dévissez la plaquette supérieure, déplacez-la à la côte inverse de la carrosserie de l'appareil et vissez-la.
- Otez la bague du pivot inférieur (en la turnant dans le sens d'une aquare d'une montre) et dévissez l'axe du pivot inférieur.
- Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour le pivot inférieur à la côte inverse de l'appareil.
- Enlevez les pieces angulaires et échangez-les (à la place d'une piece angulaire avec le trou mettez une piece anhulaire sans trou et vice versa).
- Mettez la porte de l'appareil sur le pivot inférieur.
- Vissez la charnière supérieure et couvre-la avec le couvercle.
- Déplacez les guidons des glissières à côte inverse de la porte.
- Couvre les troust restant après le déplacement avec les bouche-trou.
- A la fin vérifie la position des joints magnétiques (le joint ne doit pas être froissé et doit partout se reisserer bien). S'il n'est pas étanche, enlevez-le et tournez-le de 180^
- Sur certains modèles, il est impossible de replacer le joint de la porte.
- Partout où le joint n'est pas bien fixé à la carrosserie de l'appareil, chauffez-le (à l'aide d'un séche-cheveux, par exemple) à une distance appropriée pour qu'il se dilate légarement et attaigne les dimensions nécessaires.
Changement du sens d'ouverture du portillon du compartment de congélation
- Dévissez le loqueteau et le pivot du portillon du compartment à de congélation et enlevez le portillon.
- Couvre les trou avec des bouche-trou ajoutés.
- Déplacez le ressort de sécurité sur le côte inférieur de la porte. Tournez le portillon de 180^ , placez-la à côté inverse du compartment et vissez le pivot et le loqueteau à leur nouvelle place (les trous de fixation sont déjà marqués).

1 Couvercle de la chamière supérieure
2 Chamière supérieure
3 Plaquette supérieure
4 Guidon de la glissiere
5 Pague du pivot inférieur
6 Axe du pivot inférieur
7 Pivot inférieur
8 Pièce angulaire sans trou
9 Pièce angulaire avec le trou

10 Portillon du compartment à de congélation
11 Loqueteau du portillon
12 Pivot du portillon

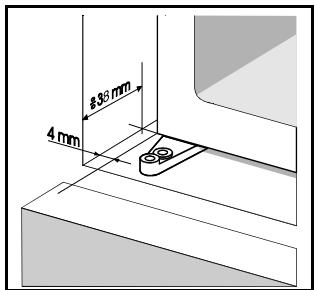

- Poussez l'appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l'appareil à côte opposée à la charnière de la porte.
- Ouvrez la porte largement et joignez les avec la porte du meuble selon le procédé suivant.

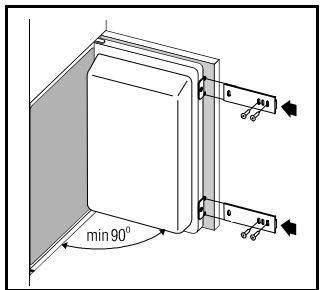

- Fixez les pattes coulissantes (se trouvant dans le sachet plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les caches dans les renfonçements inutilisés.
- Serrez ensemble la porte de l'appareil avec la porte du meuble (Figure 2).

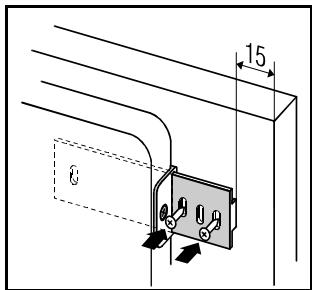

- Insérez les glissières dans les guidons des glissières et fixez-les avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du meuble (Figure 3).
- Enlevez les guidons des glissières et séparez la porte de l'appareil de la porte du meuble.

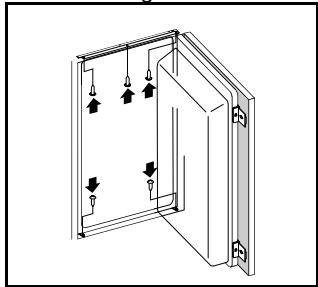

- Fixez les glissières aussi avec d'autres vis et voirlez à ce que les glissières ne se déplacent pas (Figure 4).
- Fixez ensuite les guidons des glissières à leur place originale.
- Fermez la porte et vérifie la qualité de la fermeture et étanchéité (le joint de la porte ne doit pas être froissé).
REMARQUE:
Les apparèils dont la hauteur est 575 mm ont seulement une glissière et un guidon de la glissière.
- A la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie haute du meuble avec trois vis A 4 x 12 par la plaquette du haut et au fond du meuble avec deux vis par A 4 x 16 les pivots inférieurs. Forex les trous de Ø 3 x 5 pour les vis (Figure 5).

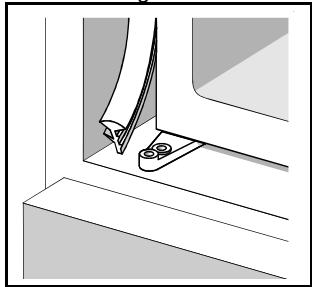

- Couvre la fente à côté opposée de la porte avec le joint ajouté (Figure 6).

IMPORTANT!
En encastrant l'appareil dans le meuble, il ne doit pas etre branché au réseau électrique.
La manette du thermostat doit être sur la position STOP ou bien l'interrupteur
MARCHE/ARRET mis en arrêt.

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6
