Type d'appareil	Réfrigérateur-congélateur intégrable
Largeur (A)	875 - 1225 mm
Profondeur	540 mm
Hauteur (B)	875 - 1230 mm
Largeur d'encastrement	875 - 1230 mm
Profondeur d'encastrement	560 - 570 mm
Hauteur d'encastrement	1025 - 1230 mm
Ouverture de porte	Réversible
Ventilation	Air sort au-dessus du meuble
Découpe minimale pour ventilation	200 cm²
Distance minimale derrière appareil	Libre pour circulation d'air
Installation	Intégrable dans meuble
Matériau du meuble	Non précisé
Type de froid	Non précisé
Consommation énergétique	Non précisé
Capacité totale	Non précisé
Type de dégivrage	Non précisé

FOIRE AUX QUESTIONS - CFA 100 SAUTER

Comment allumer le SAUTER CFA 100 ?

Pour allumer le SAUTER CFA 100, branchez l'appareil sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si le SAUTER CFA 100 ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le réglage de température est adéquat. Si le problème persiste, il se peut que l'élément chauffant soit défectueux.

Comment nettoyer le SAUTER CFA 100 ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour nettoyer l'extérieur. Pour l'intérieur, utilisez une éponge non abrasive avec un peu de savon doux.

Le SAUTER CFA 100 émet une odeur étrange, est-ce normal ?

Il est normal que l'appareil dégage une légère odeur lors de la première utilisation. Si l'odeur persiste, cela peut indiquer un problème. Éteignez l'appareil et contactez le service client.

Comment régler la température sur le SAUTER CFA 100 ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour ajuster la chaleur selon vos besoins.

Quel type de plat peut-on utiliser avec le SAUTER CFA 100 ?

Vous pouvez utiliser des plats en métal, en céramique ou en verre résistant à la chaleur. Évitez les plats en plastique.

Le SAUTER CFA 100 s'éteint-il automatiquement ?

Oui, le SAUTER CFA 100 est équipé d'une fonction d'arrêt automatique pour des raisons de sécurité après une période d'inactivité.

Puis-je utiliser le SAUTER CFA 100 à l'extérieur ?

Non, le SAUTER CFA 100 est conçu pour une utilisation en intérieur uniquement. Ne l'utilisez pas à l'extérieur ou dans des environnements humides.

Comment contacter le service client pour le SAUTER CFA 100 ?

Vous pouvez contacter le service client en visitant le site web de SAUTER ou en appelant le numéro de téléphone indiqué dans le manuel d'utilisation.

Où puis-je trouver des pièces de rechange pour le SAUTER CFA 100 ?

Les pièces de rechange peuvent être commandées directement sur le site web de SAUTER ou auprès de revendeurs agréés.

MODE D'EMPLOI CFA 100 SAUTER

Réfrigérateur-congélateur intégrable

Les notices d'installation des appareils de réfrigération et de congélation sont destinées à l'installateur. L'installation et le raccordement de l'appareil doivent être réalisés en conformité avec les notices ainsi que les normes et règles en vigueur. Ces notices d'installation sont conçues pour l'installation de différents types/modèles des appareils et donnent les descriptions des procédés qui peuvent-être ne sont pas nécessaires pour votre appareil.

Dimensions d'encastrement et ventilation

de l'appareil 11

Ouverture de la porte inversible 12

Encastrement de l'appareil 13

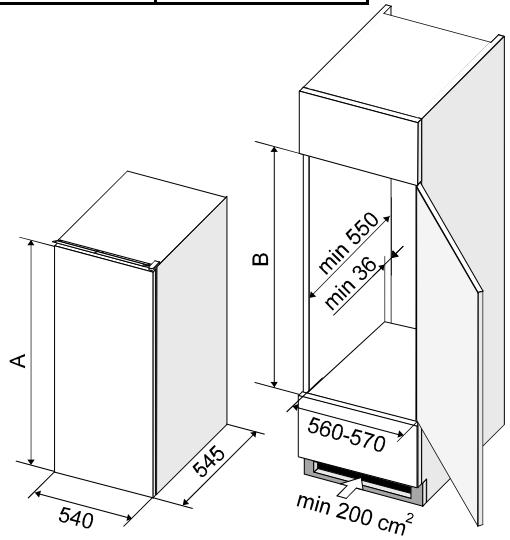

Dimensions d'encastrement et ventilation de l'appareil

Il est indispensable que l'air derrière l'appareil circule toujours librement, car le dos de l'appareil s'échauffe pendant son fonctionnement (et l'eau s'évapore du récipient au-dessus du compresseur).

• La plinthe du meuble prévu pour l'installation de votre appareil intégrable doit avoir une découverte de 200 cm² au minimum pour l'entrée de l'air à refroidir l'appareil.
• L'air sort au-dessus du meuble. Veillez à ne pas couvrir la ventilation.

A (mm)	B (mm)
875	875-880
1025	1025-1030
1225	1225-1230

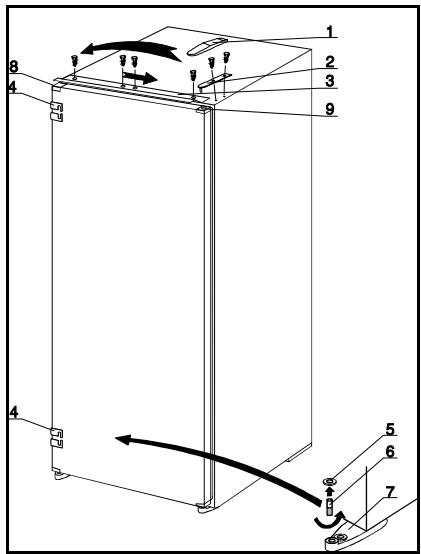

Si le sens d'ouverture de la porte n'est pas convenable, vous pouvez le changer. À cet effet, on a préformé et couvert avec les capots les trous aussi à la côte inverse de la carrosserie des appareils.

• Otez le couvercle de la charnière supérieure, dévissez la charnière et enlevez la porte de l'appareil (elle n'est qu'appuyée sur le pivot inférieur).
• Dévissez la plaquette supérieure, déplacez-la à l'autre côté de la carrosserie de l'appareil et vissez-la.
• Otez la bague du pivot inférieur (en la tournant dans le sens d'une aiguille d'une montre) et dévissez l'axe du pivot inférieur.
• Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour le pivot inférieur à la côte inverse de l'appareil.
• Enlevez les pièces angulaires et échangez-les (à la place d'une pièce angulaire avec le trou, mettez une pièce angulaire sans trou et vice versa).
• Mettez la porte de l'appareil sur le pivot inférieur.
• Vissez la charnière supérieure et couvrez-la avec le couvercle.
• Déplacez les guidons des glissières à côté inverse de la porte.
• Couvre les trous restant après le déplacement avec les bouches-trous.
• À la fin, vérifie la position des joints magnétiques (le joint ne doit pas être froissé et doit partout se resserrer bien). S'il n'est pas étanche, enlevez-le et tournez-le de
• Sur certains modèles, il est impossible de replacer le joint de la porte.
• Partout où le joint n'est pas bien fixé à la carrosserie de l'appareil, chauffez-le (à l'aide d'un sèche-cheveux, par exemple) à une distance appropriée pour qu'il se dilate légèrement et atteigne les dimensions nécessaires.

Changement du sens d'ouverture du portillon du compartiment de congélation

• Dévissez le loqueteau et le pivot du portillon du compartiment à de congélation et enlevez le portillon.
• Couvrir les trous avec des bouchons-trous ajoutés.
• Déplacez le ressort de sécurité sur le côté inférieur de la porte. Tournez le portillon de, placez-la à côté inverse du compartiment et vissez le pivot et le loqueteau à leur nouvelle place (les trous de fixation sont déjà marqués).

1 Couvercle de la chamière supérieure 2 Chamière supérieure 3 Plaquette supérieure 4 Guidon de la glissière 5 Palquette du pivot inférieur 6 Axe du pivot inférieur 7 Pivot inférieur 8 Pièce angulaire sans trou 9 Pièce angulaire avec le trou

10 Portillon du compartiment à dég Congélation 11 Loquetteu du portillon 12 Pivot du portillon

• Poussez l'appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l'appareil à côté opposé à la charnière de la porte.
• Ouvrez la porte largement et joignez-la avec la porte du meuble selon le procédé suivant.
• Fixez les pattes coulissantes (se trouvant dans le sachet plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les caches dans les renfonçements inutilisés.
• Serrez ensemble la porte de l'appareil avec la porte du meuble (Figure 2).
• Insérez les glissières dans les guidons des glissières et fixez-les avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du meuble (Figure 3).
• Enlevez les guidons des glissières et séparez la porte de l'appareil de la porte du meuble.
• Fixez les glissières aussi avec d'autres vis et veillez à ce que les glissières ne se déplacent pas (Figure 4).
• Fixez ensuite les guidons des glissières à leur place originale.
• Fermez la porte et vérifiez la qualité de la fermeture et étanchéité (le joint de la porte ne doit pas être froissé).

Remarque:

Les appareils dont la hauteur est 575 mm ont seulement une glissière et un guidon de la glissière.

• À la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie haute du meuble avec trois vis A 4 x 12 par la plaque du haut et au fond du meuble avec deux vis par A 4 x 16 les pivots inférieurs. Forer les trous de Ø 3 x 5 pour les vis (Figure 5).
• Couvre la fente à côté opposée de la porte avec le joint ajouté (Figure 6).

Important!

En encastrant l'appareil dans le meuble, il ne doit pas être branché au réseau électrique.

La manette du thermostat doit être sur la position STOP ou bien l'interrupteur

MARCHE/ARRET mis en arrêt.

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6
