MODE D'EMPLOI NOX SAUTER
Convecteur électronique
L'appareil que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité. Nous vous remercions de ce besoin et de votre confiance. Nous espérons qu'il vous apportera une entière satisfaction.
Qualques consels:
Lisez la notice avant de commencer l'installation de l'appareil.
Coupez le courant avant toute intervention sur l'appareil et vérifiez la tension d'alimentation.
Conserve la notice, même après l'installation de l'appareil.
Caracteristiques de l'appareil (indiquées sur l'étiquette signalétique de l'appareil):
CAT B ou C : Appareil satisfaisant à la norme NF Electricité Performance selon les critères de la catégorie indiquée.
IP24 :Appareil protégé contre les projections d'eau.
Classe II : Double isolation.

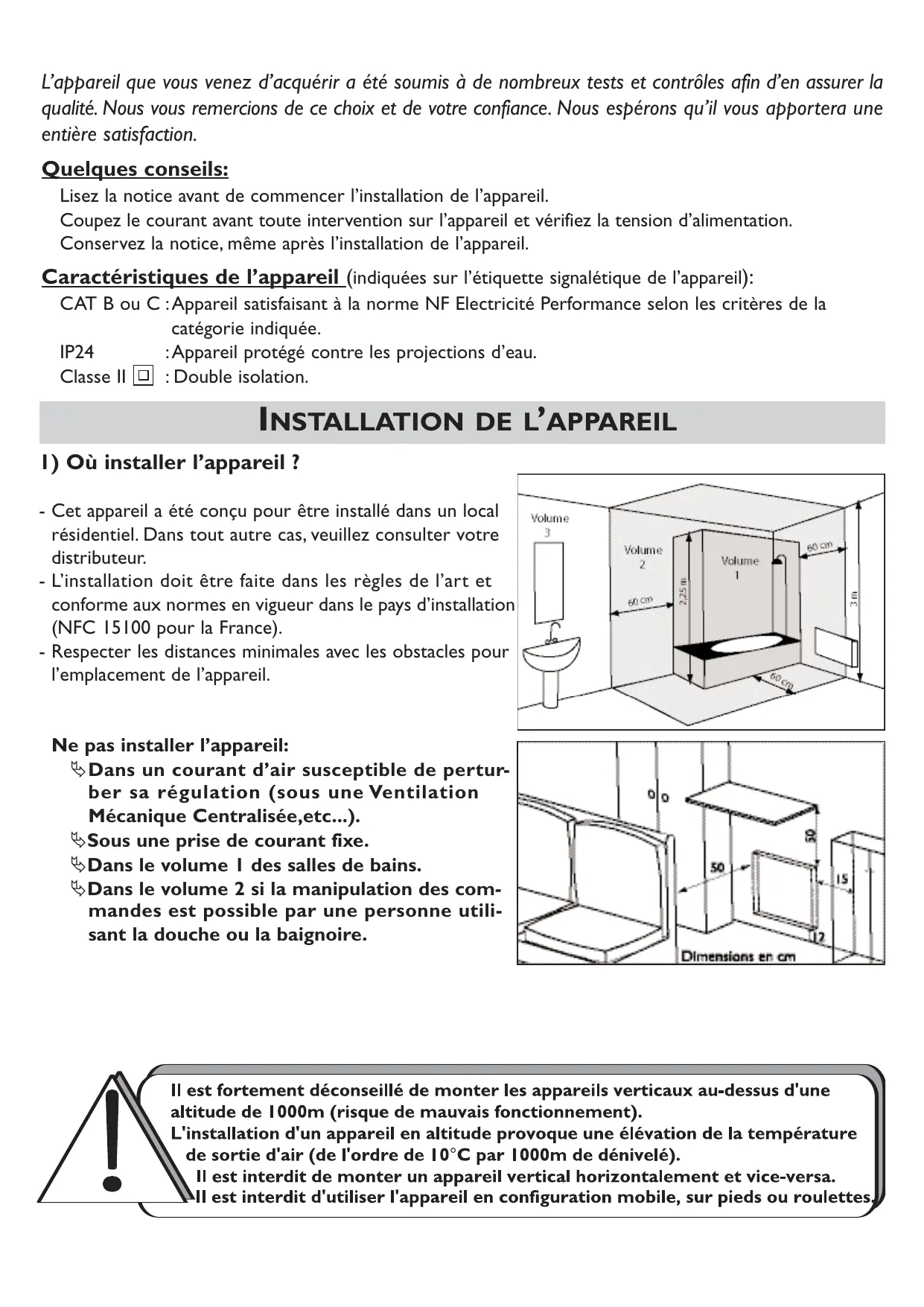

INSTALLATION DE L'APPAREIL
I) Ou installer l'appareil ?
- Cet apparéil a été consçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
- L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
- Respecter les distances minimales avec les obstacles pour l'emplacement de l'appareil.
Ne pas installer l'appareil:
Dans un courant d'air susceptible de perturbation sa régulation (sous une Ventilation Mécanique Centralisée,etc...).
Sous une prise de courant fixe.

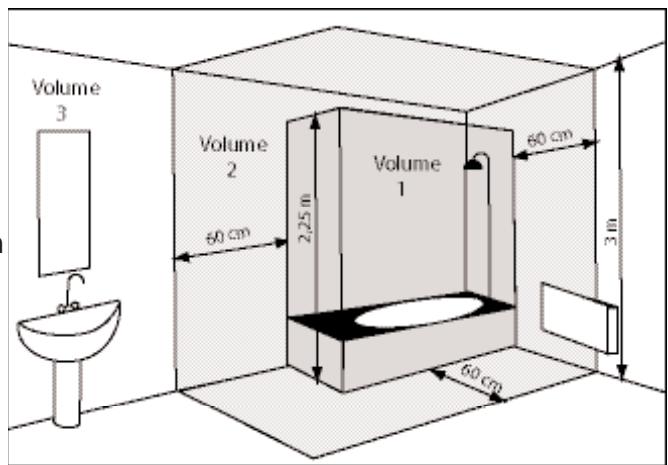

Dans le volume I des salles de bains.
Dans le volume 2 si la manipulation des commandes est possible par une personne utilisant la douche ou la baignoire.
Il est fortement déconseilé de monter les apparèils verticaux au-dessus d'une altitude de 1000m (risque de mauvais fonctionnement).
L'installation d'un apparéil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10^ par 1000m de dénivélé).
Il est interdit de monter un apparéil vertical horizontallement et vice-versa.
Il est interdit d'utiliser l'appareil en configuration mobile, sur pieds ou roulettes.

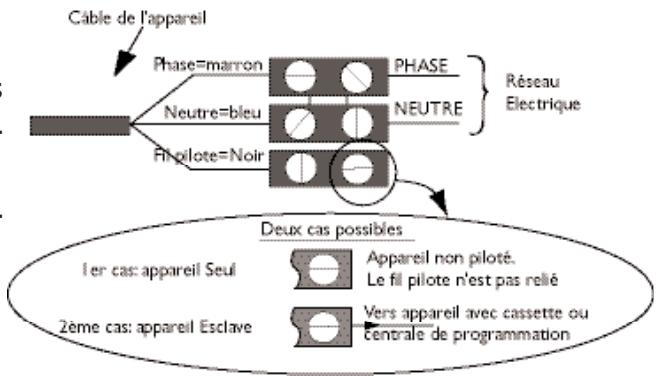

2-2) Raccorder l'appareil.
- L'appareil doit être alimenté en 230V 50Hz.
- Le raccordement au secteur se fera à l'aide d'un cable 3 fils (Marron=Phase, Bleu=Neutre, Noir=Fil pilote) par l'intéresse d'un boîtier de raccordement. Dans des locaux humides comme les salles d'eau et les cuisines, il faut installer le boîtier de raccordement au moins à 25cm du sol.
- L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3mm.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
- Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
- Si un apparéil pilote ou piloté est protégé par un différentiel 30mA (ex: salle de bain), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.
Tableau des ordres que l'appareil peut receivevoir sur son fil pilote.
(A mesurer entre le fil pilote et le neutre)
| Ordres reçus | Absence de courant | Alternance complète 230V | Demi-alternance négative -115V | Demi-alternance positive +115V |
| Oscilloscope Réf/Neutre | — | — | — | — |
| Mode obtenu | CONFORT | ECO | HORS GEL | ARRET DELESTAGE |

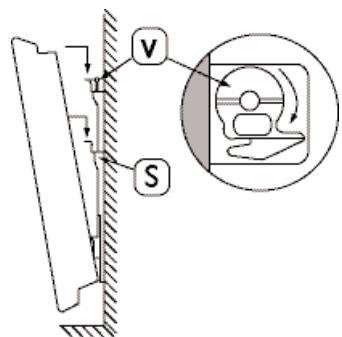

2-3) Verrouiller l'appareil sur son support mural
- Posez l'appareil sur le support S selon le schéma.
- Verrouillez le verrou V.
UTILISATION DE L'APPAREIL

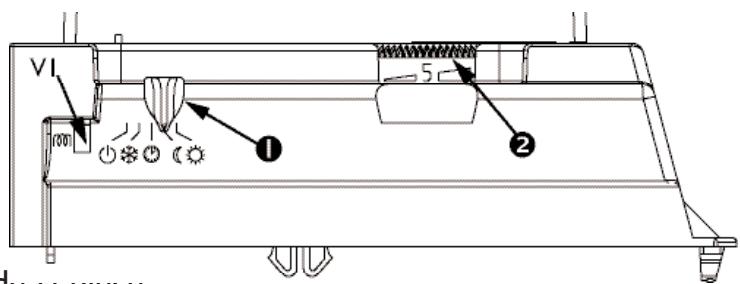

I) Description du panneau de commande
1 Curseur commutateur des modes
2 Molette de réglage de la température
VI Voyant de témoin de chauffe
2) Régler la température CONFORT
C'est la température souhaitatione pendant l'occupation de la piece.
a) Mettez le curseur ① sur
b) Réglez la molette ② entre 4 et 5, le voyant de chauffe VI s'allume si la température ambiente est inférieure à celle désirée.
c) Attendeç quelques heures pour que la température se stabilise.
d) Si le réglage vous convient (préndre évientuèlement un thermomètre pour vérifier), repérez la position une fois pour toute. Si le réglage ne vous convient pas, ajustez le réglage et reprenez au point c).
3) Mode Eco
C'est la température souhaitation pendant les périodes d'inoccupation de la piece. Il est conseilé d'utiliser ce mode pour des périodes d'absence supérieures à 2 heures.
Mettez le curseur 0 sur ( ).
L'appareil est en mode Eco (température Confort abaisée d'environ 3^ à 4^ ).
4) Mode Hors Gel
C'est le mode qui permet de maintainir la température à environ 7^ dans la piece lors d'une absence prolongée de la maison (généralement plus de 24 heures).
Mettez le curseur ① sur ※.

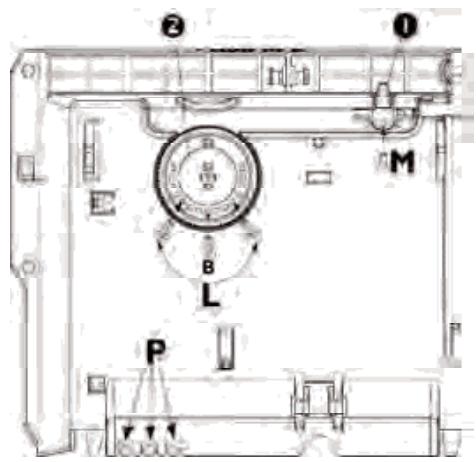

5) Blocage des commandes
Il est possible de bloquer ou limiter l'utilisation de la molette ② ainsi que de bloquer le curseur ① pour empêcher les manipulations interpôstives de l'appareil (enfants...).
a) Décrochez l'appareil de son support mural.
b) Sur le dos du boitier thermostat, détachez les pions P de leurs supports.
c) Optez pour la position B pour bloquer la molette ou la position L pour limiter la plage d'utilisation de la molette.
Choisissez une des positions M pour bloquer le curseur dans le mode désiré.
6) Le témoin de chauffe VI
Ce témoin indique les périodes pendant lesquelles l'appareil chauffe. A températe stabilisée, il clignote. Si la températe est trop élevé, il s'éteint.
7) Mode de programmation
Cet apparéil est équipé d'un thermostat capable de receivevoir des ordres par son fil pilote. Il reconnaît les ordres:
- CONFORT :Température régée par la molette ②.
- ECO :Température Confort abaisée d'environ 3^ à 4^
- HORS GEL :Température ambiente maintainue à environ 7^
- ARRET :Arrêt immédiat de l'appareil (utilisé pour le délestage).
Pour activer le mode de programmation, positionnez le curseur ① sur
Ainsi en connectant le fil pilote sur un programmateur ou un apparéil muni d'une cassette de programmation, vous pouvez programmer vos périodes de température Confort et Eco. Il est possible de brancher sur un programmateur ou un apparéil muni d'une cassette de programmation plusieurs apparéils et de réaliser ainsi des économies d'énergie.
NB: En cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode Confort.
CONSEILS D'UTILISATION
- Il est inutile de mettre l'appareil au maximum, la température de la pièce ne montera pas plus vite.
- Lorsque vous aérrez la piece, coupez l'appareil en mettant le curseur ① sur
- Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.
Absence de: Moins de 2 heures
: ne pas toucher aux commandes.
de 2 à 24 heures
: mettez le curseur ① sur ( ).
Plus de 24 heures ou l'été: mettez l'appareil en mode Hors Gel.
- Si vous avez plusieurs apparciels dans une piece, laissez-les fonctionner simultanement. Vous aurez ainsi une température plus homogène sans pour autant augmenter la consommation d'électricité.
MISE EN GARDE
- Evitez que les enfants ne s'appuient sur la façon de l'appareil.
- Il est interdit d'obstruer totallyment ou partiellement les grilles (de façade ou inférieure) de l'appareil: il y a risque de surchauffe.
- Veillez à ne pas introduire d'objets ou du papier dans l'appareil.
-
Toutes interventions à l'intérieur de l'appareil doivent être effectuées par un professionneliel qualifié.
-
Pour toute intervention, il est impératif que l'appareil soit mis en position et refroidi avant décrochage de son support.
ENTRETIEN
- Pour conserver les performances de l'appareil, il est nécessaire, environ deux fois par an, d'effectuer, à l'aide d'un aspirateur ou d'une Brosse, le dépoussiérage des grilles de l'appareil.
- Tous les cinq ans, faites vérifier l'intérieur de l'appareil par un professionnel.
- En ambiance polluée, des salissures peuvent apparaitre sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l'air ambient. Il est conseillé, dans ce cas, de vérifier la bonne aération de la piece (ventilation, entrée d'air,...) et la propriété de l'air. Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.
- La carrosserie de l'appareil peut être nettoyée avec un chiffon humide.
Ne jamais utiliser de produits abrasifs.
EN CAS DE PROBLÉME
| Problèmes rencontres | Vérifications à faire |
| L'appareil ne chauffe pas | - Vérifiez que leprogrammateur est en mode CONFORT.
- Assurez-vous que les disjoncteurs de l'st installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n'a pas coupé l'almen-tation de l'appareil.
- Vérifiez la température de l'air de la pierce. |
| L'appareil chauffe tout le temps | - Vérifiez que l'appareil n'est pas situé dans un courant d'air ou que le réglage de température n'a pas été modifié. |
Convecteur électronique
DOCUMENT A CONSERVER PAR L'UTILISATEUR (présenter le certificat uniquement en cas de réclamation)
La durée de garantie est de deux ans a compter de la date d'installation ou d'achat et ne saurait exceder 30 mois a partir de la date de fabrication en l'absence de justificatif.
SAUTER assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
- Les frais de main d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
- Les détiériorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des
prescriptions de ladite notice ne sont pas couvertes par la garantie.
- Les dispositions des pré-sentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
- Présenter le présence certificat uniquement en cas de réclamation auprès du distributeur ou de votre installerateur, en y joignant votre facture d'achat.
