Type de produit	Hotte aspirante décorative
Marque	SAUTER
Modèle	C6010GBB
Largeur standard	60 cm
Distance minimale table de cuisson	65 cm
Alimentation électrique	220-240 V, avec mise à la terre
Fonctions principales	Vitesses d'aspiration, éclairage, mise en marche automatique par ouverture du volet
Type d'évacuation	Extérieure ou recyclage (filtre charbon actif en option)
Filtre antigraisse	Filtre métallique lavable, nettoyage tous les 2 mois
Filtre à charbon actif	Optionnel, remplacement 2 fois par an
Éclairage	Lampe(s) remplaçable(s) de même type
Matériaux	Acier, cuivre, laiton (accessoires)
Montage	Entre éléments muraux, épaisseur montants bois 16-20 mm
Entretien général	Débrancher avant toute opération, utiliser détergent neutre, éviter produits abrasifs
Sécurité	Mise à la terre obligatoire, ne pas flamber sous la hotte, respecter pression négative max 0,04 mbar
Pièces détachées	Certifiées d'origine, disponibles chez le distributeur
Notice disponible	PDF téléchargeable en ligne
Garantie	Non spécifiée, se référer au vendeur
Poids	Non spécifié
Dimensions (H x L x P)	Non spécifiées

FOIRE AUX QUESTIONS - C6010GBB SAUTER

Quelle distance minimale entre la hotte et la table de cuisson ?

La distance doit être d'au moins 65 cm.

Comment nettoyer le filtre métallique antigraisse ?

Retirez le filtre et lavez-le à la main ou au lave-vaisselle avec un détergent neutre. Nettoyez-le tous les deux mois.

À quelle fréquence remplacer le filtre à charbon actif ?

Le filtre à charbon actif (en option) doit être remplacé en moyenne 2 fois par an, selon l'utilisation.

Comment installer la hotte entre des meubles ?

L'appareil peut être monté entre des éléments muraux. La fixation se fait avec 4 vis de chaque côté. Les montants latéraux en bois doivent avoir une épaisseur de 16 à 20 mm.

Que faire en cas d'utilisation simultanée avec un appareil à gaz ?

Prévoyez une aération adéquate de la pièce pour éviter une dépression supérieure à 0,04 mbar. La hotte ne doit pas être raccordée à un conduit utilisé par des appareils non électriques.

Comment remplacer les lampes de la hotte ?

Dévissez le plafonnier, puis remplacez la ou les lampes par des lampes de même type.

La hotte doit-elle être reliée à la terre ?

Oui, impérativement. Assurez-vous que la prise de courant est munie d'une connexion de mise à terre.

Comment fonctionne la mise en marche automatique ?

Le moteur se met en marche automatiquement à l'ouverture du volet et s'arrête à sa fermeture. Les commandes permettent de régler les vitesses d'aspiration et l'éclairage.

Puis-je utiliser un grill électrique sous la hotte ?

Non, il est déconseillé d'utiliser des grills électriques découverts sous la hotte en raison du risque d'incendie.

Où trouver des pièces détachées certifiées ?

Demandez à votre distributeur des pièces détachées certifiées d'origine, fabriquées avec le même soin que celles de l'appareil.

MODE D'EMPLOI C6010GBB SAUTER

La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm.

L'air aspiré ne doit pas être envoyé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergie autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.).

Pour évacuer l'air qui doit être éliminé, respectez les prescriptions des autorités compétentes.

Prévoyez une aération adéquate de la pièce quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel d'air devant être évacué. Il est donc nécessaire d'équiper la pièce d'entrées d'air pour que celui-ci puisse être renouvelé constamment.

Attention: cet appareil doit être relié à la terre.

Lors du raccordement électrique, assurez-vous que la prise de courant est munie de connexion de mise à terre; vérifie aussi que la tension corresponde bien à celle qui est indiquée sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil n'a pas de cordon démontable ou de prise ou bien tout autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de connexion du réseau doivent alors être prévus dans l'installation fixe.

Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.

Utilisation

Évitez de flamber des mets à proximité de l'appareil.

Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que ne représentent les huiles et les corps gras. À cause de son inflammabilité, l'huile usagée est particulièrement dangereuse. N'utilisez pas de grills électriques découverts sous la hotte.

Pour éviter des risques d'incendie, suivez les instructions données concernant le nettoyage des filtres antigraisses de l'appareil.

Entretien

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre cassappeil dans le temps.

Faites attention aux filtres anti-graisses et nettoyez-les périodiquement (au

moins tous les deux mois). Retirez les filtres anti-graisse et lavez-les avec un détergent neutre à la main ou dans le lave-vaisselle.

Pour nettoyer les accessoires points, utilisez de l'eau tiède et du détergent neutre; évitez les produits abrasifs. Pour nettoyer les accessoires en acier, cuivre et laiton, faites très attention: il ne faut absolument pas utiliser des produits abrasifs ou corrosifs. Nous conseillons d'employer des produits spécifiques et de suivre leur mode d'emploi.

Installation

L'appareil peut être monté entre des éléments muraux ou peut être installé entre des montants latéraux en bois d'une épaisseur de 16 à 20 mm.

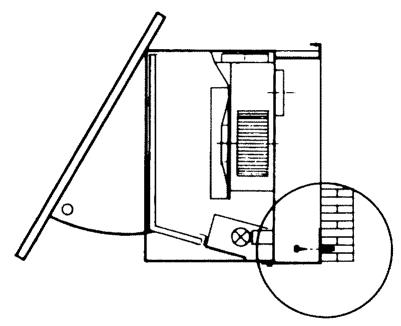

Avant de procéder au montage de la hotte, il faut enlever le volet en tôle et la grille. La fixation se fait au moyen de 4 vis de chaque côté de l'appareil.

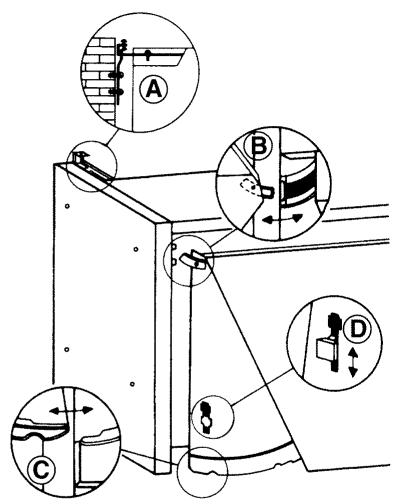

Le réglage de l'appareil (haut-bas) peut être effectué au moyen des deux crochets supérieurs, munis de vis de réglage (Fig. 1A).

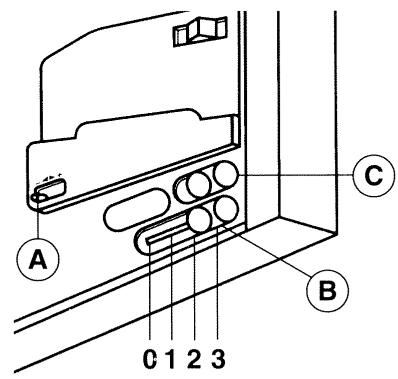

Le volet en tôlé est prévu pour recevoir un panneau afin d'harmoniser la façade de la hotte avec les meubles environnants. Les trous équipant le volet abattant permettent la fixation du panneau au moyen de vis. Selon le poids du volet, déplacer le petit levier (Fig. 2A) vers le signe + si le volet est lourd vers le signe - si le volet est léger.

Fig. 1

Accrochage:

1. Introduire correctement les 2 crochets supérieurs de la tôle volet dans l'appareil (Fig. 1B).

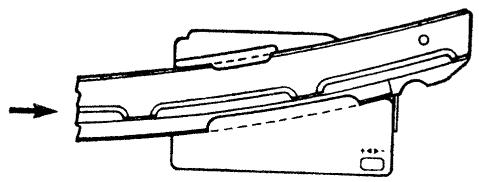

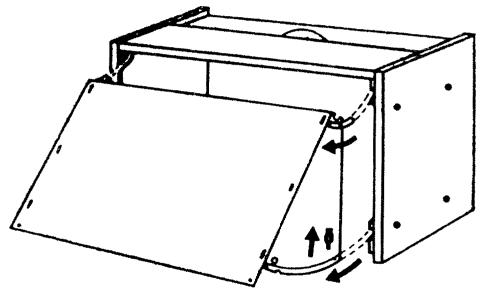

2. Saisir les deux côtés du volet et les introduire dans les glissières de l'appareil prévues à cet effet (Fig. 1C). Avant la fermeture de la porte abattante, bien s'assurer que les guides supérieurs et inférieurs sont parfaitement positionnés (Fig. 3).
3. Fermer partiellement la porte et descendre à l'aide d'un tournevis les butées en plastique. Maintenant les glissières dans leur guide.

Décrochage:

1. Remonter les butées en plastique de la porte abattante (Fig. 1).
2. Saisir les deux côtés de la porte et les extraire de leur guide.

Fig. 2

Fonctionnement

Tous les modèles ont un moteur fonctionnant automatiquement par ouverture ou fermeture du volet.

Ouvert : appareil en fonction - Fermé : appareil arrêté.

Les commandes actionnent:

• Les vitesses d'aspiration (Fig. 2B). L'éclairage (Fig. 2C).

Fig. 3

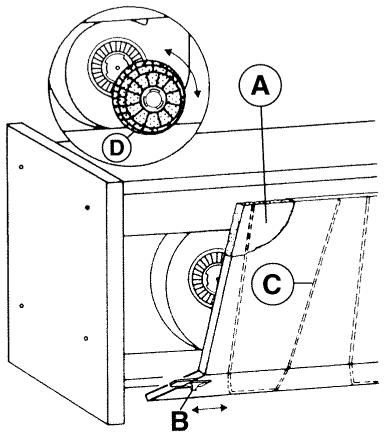

Filtre métallique (fig. 4A)

En fonction de l'utilisation de la hotte, il devra être nettoyé environ tous les deux mois.

Démontage du filtre

Remplacement du contrôle:

1. Pousser les butoirs de la grille de filtre vers l'intérieur de la hotte (Fig. 4B) et retirer la grille.
2. Retirer les 2 fixe-filtres (Fig. 4C) puis le filtre métallique.
3. Nettoyer le filtre à la main ou au lave-vaisselle avec un détergent neutre.
4. Remonter le filtre.

Filtre au charbon actif (en option) (fig. 4D)

Il devra être remplacé en moyenne 2 fois par an, selon utilisation.

1. La cassette au charbon actif peut être enlevée par rotation dans le sens contraire des aiguilles d'une montre.
2. Insérer le nouveau filtre à charbon actif et le fixer par rotation dans le sens des aiguilles d'une montre.

Fig. 4

Changement de lampes

• Accéder aux lampes en dévissant le plafonnier
• Dévisser la ou les lampes à replacer
• Remplacer la ou les lampes par une ou des lampes du même type.

HOTTE Aspirante decorative

Pour évacuation extérieure ou recyclage

Demandez à votre distributeur que lors d'une intervention d'entretien seules des

Pièces détachées certifiées d'origine

soient utilisées.

Comme celles qui se trouvent dans votre appareil, elles sont fabriquées avec le même soin par les mêmes hommes qui leur font subir les mêmes contrôles.
