C5010GBB - Aspirateur SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	SAUTER
Modèle	C5010GBB
Utilisation	Évacuation vers l'extérieur
Distance minimale de la table de cuisson	65 cm
Alimentation électrique	220-240 V, mise à la terre obligatoire
Commandes	Interrupteur C (Auto/Manuel/Arrêt), Interrupteur B (3 vitesses)
Éclairage	Néon, remplacement par lampe de même type
Vitesses moteur	3 vitesses
Fonction automatique	Allumage/extinction automatique à l'ouverture/fermeture du chariot
Entretien des filtres antigraisses	Lavage tous les 2 mois, à la main ou au lave-vaisselle avec détergent neutre
Nettoyage des surfaces	Eau tiède et détergent neutre, éviter les abrasifs
Précautions d'usage	Ne pas flamber sous la hotte, attention aux fritures
Installation	Sous un placard mural, fixation avec 4 vis
Pièces détachées	Utiliser exclusivement des pièces certifiées d'origine

FOIRE AUX QUESTIONS - C5010GBB SAUTER

Quelle est la distance minimale entre la table de cuisson et la hotte ?

La distance minimale est de 65 cm.

Comment nettoyer les filtres antigraisses ?

Retirez les filtres et lavez-les avec un détergent neutre à la main ou au lave-vaisselle au moins tous les deux mois.

Puis-je utiliser la hotte avec un système de chauffage au gaz ?

Oui, mais il faut prévoir une aération adéquate de la pièce pour éviter une dépression excessive (ne pas dépasser 0,04 mbar).

Comment remplacer la lampe de la hotte ?

Dévissez le plafonnier (vis), retirez le néon et remplacez-le par une lampe de même type.

Que faire si la hotte ne s'allume pas automatiquement ?

Vérifiez la position de l'interrupteur C : il doit être sur position A (automatique). Si le problème persiste, vérifiez l'ouverture du chariot.

Comment raccorder la hotte électriquement ?

Assurez-vous que la prise est mise à la terre et que la tension correspond à celle indiquée sur la plaque signalétique. Si nécessaire, prévoyez un dispositif de débranchement omnipolaire.

Puis utiliser des produits abrasifs pour nettoyer la hotte ?

Non, pour les surfaces en acier, cuivre ou laiton, n'utilisez jamais de produits abrasifs ou corrosifs. Utilisez de l'eau tiède et un détergent neutre.

Comment installer la hotte sous un placard ?

Utilisez le gabarit de perçage fourni pour faire les trous de fixation, puis fixez la hotte avec les 4 vis métriques fournies. Raccordez le tube d'évacuation.

Quelle est la fonction de l'interrupteur C sur la position M ?

Sur la position M (manuelle), la lumière reste allumée en permanence, indépendamment du chariot.

Où trouver des pièces détachées pour ma hotte SAUTER ?

Demandez à votre distributeur des pièces détachées certifiées d'origine pour garantir la qualité et la sécurité.

MODE D'EMPLOI C5010GBB SAUTER

La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm.

L'air aspiré ne doit pas être envoyé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergie autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.).

Pour évacuer l'air qui doit être éliminé, respectez les prescriptions des autorités compétentes.

Prévoyez une aération adéquate de la pièce quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel d'air devant être évacué. Il est donc nécessaire d'équiper la pièce d'entrées d'air pour que celui-ci puisse être renouvelé constamment.

Attention: cet appareil doit être relié à la terre.

Lors du raccordement électrique, assurez-vous que la prise de courant est munie de connexion de mise à terre ; vérifiez aussi que la tension corresponde bien à celle qui est indiquée sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil n'a pas de cordon démontable ou de prise ou bien tout autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de connexion du réseau doivent alors être prévus dans l'installation fixe.

Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.

Utilisation

Évitez de flamber des mets à proximité de l'appareil.

Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. À cause de son inflammabilité, l'huile usagée est particulièrement dangereuse. N'utilisez pas de grills électriques découverts sous la hotte.

Pour éviter des risques d'incendie, suivez les instructions données concernant le nettoyage des filtres antigraisses de l'appareil.

Entretien

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

Faites très attention aux filtres anti-graisses et nettoyez-les périodiquement (au moins tous les deux mois). Retirez les filtres anti-graisses et lavez-les avec un détergent neutre à la main ou dans le lave-vaiselle.

Pour nettoyer les appareils points, utilisez de l'eau tiède et du détergent neutre; évitez les produits abrasifs. Pour nettoyer les appareils en acier, cuivre et laiton, faites très attention: il ne faut absolument pas utiliser des produits abrasifs ou corrosifs. Nous conseillons d'employer des produits spécifiques et de suivre leurs modes d'emploi.

Installation

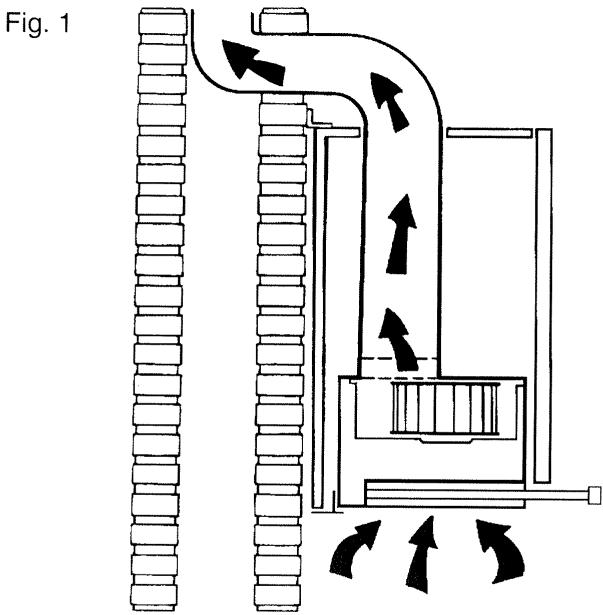

Cet appareil a été prévu pour être employé en version évacuation, c'est-à-dire que l'air est évacué vers l'extérieur (Fig. 1).

Afin de compenser des vides éventuels en profondeur entre l'appareil et le mur, une pièce d'entretoise en plastique a été prévue ; elle doit être fixée sur l'arrière de l'appareil au moyen des deux vis A (Fig. 2). Couper la pièce d'entretoise suivant la distance qui doit être compensée.

Fig. 2

Installation sous un placard mural

À l'aide du gabarit de perçage, faites les quatre trous de fixation prévus pour votre modèle dans la base de votre placard mural, et découvrez l'ouverture nécessaire pour l'évacuation de l'air.

Approchez la hotte de la base du placard et fixez-la à ce dernier au moyen des 4 vis métriques fournies (Fig. 3).

Faites la liaison entre la bride de raccordement de la hotte et le trou d'évacuation de l'air préparé dans le mur/plafond au moyen d'un tube spécial.

Fig. 3

Commandes de la fig. 4:

Interrupteur C:

position A (automatique), le moteur et la lumière s'allument ou s'éteignent automatiquement en ouvrant ou en fermant le chariot. Sur la position M (manuelle), la lumière est allumée.

Sur la position 0, la lumière est éteinte.

Interrupteur B:

Il sélectionne la vitesse du moteur:

Vitesse 1

Vitesse 2

Vitesse 3

En ouvrant le chariot, le moteur fonctionnera automatiquement à la première vitesse d'utilisation du moteur.

Fig. 4

Lampes

Pour accéder au néon, retirer le plafonnier en dévissant la vis (Fig. 5). Remplacer avec une lampe du même type.

Fig. 5

Pièces d'origine

Demandez à votre distributeur que lors d'une intervention d'entretien seules des

Pièces détachées certifiées d'origine

soient utilisées.

Comme celles qui se trouvent dans votre appareil, elles sont fabriquées avec le même soin par les mêmes hommes qui leur font subir les mêmes contrôles.
