Type de produit	Hotte aspirante
Marque	SAUTER
Modèle	C5010GB1
Distance minimale entre table de cuisson et hotte	65 cm
Alimentation électrique	Secteur avec mise à la terre (tension conforme à la plaque signalétique)
Type d'évacuation	Version évacuation (air rejeté à l'extérieur)
Nombre de vitesses	3 vitesses (1, 2, 3)
Commandes	Interrupteur C (A: automatique, M: manuel, 0: arrêt) et interrupteur B (vitesse)
Éclairage	Plafonnier avec lampe néon remplaçable de même type
Filtres antigraisses	Lavables à la main ou au lave-vaisselle avec détergent neutre
Entretien des surfaces	Eau tiède et détergent neutre; éviter les abrasifs; pour acier/cuivre/laiton utiliser produits spécifiques
Sécurité	Débrancher avant entretien; ne pas flamber sous la hotte; attention aux fritures
Installation sous placard mural	Fixation avec 4 vis métriques; utilisation d'un gabarit de perçage
Pièces détachées	Certifiées d'origine; disponibles auprès du distributeur
Pression négative maximale	0,04 mbar (ne pas dépasser)

FOIRE AUX QUESTIONS - C5010GB1 SAUTER

Quelle est la hauteur d'installation minimale recommandée pour la hotte ?

La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm.

Puis-je utiliser la hotte sans évacuation extérieure ?

Cet appareil est conçu pour être utilisé en version évacuation (air rejeté à l'extérieur). Il n'est pas prévu pour un fonctionnement en recyclage.

Comment nettoyer les filtres antigraisses ?

Retirez les filtres et lavez-les avec un détergent neutre, soit à la main soit au lave-vaisselle. Effectuez cette opération au moins tous les deux mois.

Que faire si la hotte ne s'allume pas automatiquement à l'ouverture ?

Vérifiez la position de l'interrupteur C. En position A (automatique), la hotte s'allume et s'éteint avec l'ouverture/fermeture du chariot. En position M, la lumière reste allumée.

Comment changer la lampe de la hotte ?

Dévissez la vis du plafonnier pour y accéder (Fig. 5 de la notice). Remplacez le néon par une lampe de même type.

Quelle est la procédure de raccordement électrique ?

Assurez-vous que la prise de courant est mise à la terre et que la tension correspond à celle indiquée sur la plaque signalétique. Si l'appareil n'a pas de cordon démontable, l'installation doit comporter un dispositif de débranchement omnipolaire avec une distance d'ouverture d'au moins 3 mm.

Puis-je utiliser un gril électrique sous la hotte ?

Non, il est interdit d'utiliser des grills électriques découverts sous la hotte en raison du risque d'incendie.

Comment installer la hotte sous un placard mural ?

Utilisez le gabarit de perçage pour faire quatre trous de fixation dans la base du placard. Approchez la hotte et fixez-la avec les 4 vis métriques fournies. Raccordez le tube d'évacuation à la bride de raccordement.

Que faire en cas de dépression dans la pièce ?

La hotte peut créer une dépression. La pression négative ne doit pas dépasser 0,04 mbar. Prévoyez des entrées d'air pour renouveler l'air constantement si d'autres appareils non électriques sont utilisés.

Où puis-je acheter des pièces détachées certifiées ?

Demandez à votre distributeur des pièces détachées certifiées d'origine, fabriquées avec le même soin que celles d'origine.

MODE D'EMPLOI C5010GB1 SAUTER

La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm.

L'air aspiré ne doit pas être envoyé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergie autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.).

Pour évacuer l'air qui doit être éliminé, respectez les prescriptions des autorités compétentes.

Prévoyez une aération adéquate de la pièce quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel d'air devant être évacué. Il est donc nécessaire d'équiper la pièce d'entrées d'air pour que celui-ci puisse être renouvelé constamment.

Attention: cet appareil doit être relié à la terre.

Lors du raccordement électrique, assurez-vous que la prise de courant est munie de connexion de mise à terre ; vérifiez aussi que la tension corresponde bien à celle qui est indiquée sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil n'a pas de cordon démontable ou de prise ou bien tout autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de connexion du réseau doivent alors être prévus dans l'installation fixe.

Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.

Utilisation

Évitez de flamber des mets à proximité de l'appareil.

Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. À cause de son inflammabilité, l'huile usagée est particulièrement dangereuse. N'utilisez pas de grills électriques découverts sous la hotte.

Pour éviter des risques d'incendie, suivez les instructions données concernant le nettoyage des filtres antigraisses de l'appareil.

Entretien

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

Faites très attention aux filtres anti-graisses et nettoyez-les périodiquement (au moins tous les deux mois). Retirez les filtres anti-graisses et lavez-les avec un détergent neutre à la main ou dans le lave-vaiselle.

Pour nettoyer les appareils points, utilisez de l'eau tiède et du détergent neutre; évitez les produits abrasifs. Pour nettoyer les appareils en acier, cuivre et laiton, faites très attention: il ne faut absolument pas utiliser des produits abrasifs ou corrosifs. Nous conseillons d'employer des produits spécifiques et de suivre leurs modes d'emploi.

Installation

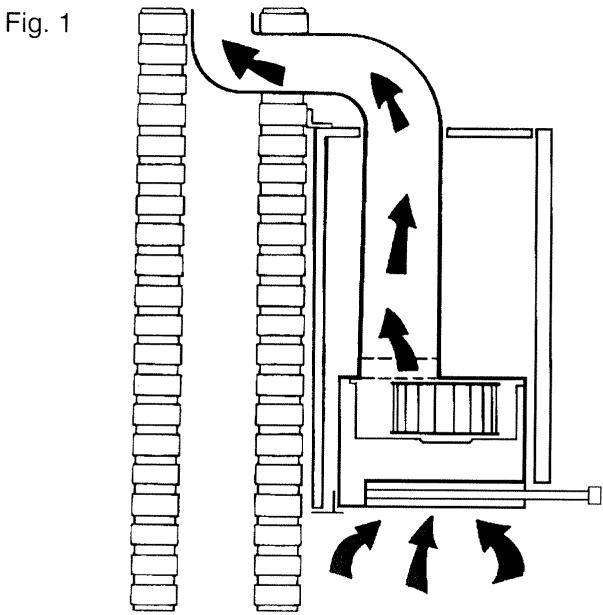

Cet appareil a été prévu pour être employé en version évacuation, c'est-à-dire que l'air est évacué vers l'extérieur (Fig. 1).

Afin de compenser des vides éventuels en profondeur entre l'appareil et le mur, une pièce d'entretoise en plastique a été prévue ; elle doit être fixée sur l'arrière de l'appareil au moyen des deux vis A (Fig. 2). Couper la pièce d'entretoise suivant la distance qui doit être compensée.

Fig. 2

Installation sous un placard mural

À l'aide du gabarit de perçage, faites les quatre trous de fixation prévus pour votre modèle dans la base de votre placard mural, et découvrez l'ouverture nécessaire pour l'évacuation de l'air.

Approchez la hotte de la base du placard et fixez-la à ce dernier au moyen des 4 vis métriques fournies (Fig. 3).

Faites la liaison entre la bride de raccordement de la hotte et le trou d'évacuation de l'air préparé dans le mur/plafond au moyen d'un tube spécial.

Fig. 3

Commandes de la fig. 4:

Interrupteur C:

position A (automatique), le moteur et la lumière s'allument ou s'éteignent automatiquement en ouvrant ou en fermant le chariot. Sur la position M (manuelle), la lumière est allumée.

Sur la position 0, la lumière est éteinte.

Interrupteur B:

Il sélectionne la vitesse du moteur:

Vitesse 1

Vitesse 2

Vitesse 3

En ouvrant le chariot, le moteur fonctionnera automatiquement à la première vitesse d'utilisation du moteur.

Fig. 4

Lampes

Pour accéder au néon, retirer le plafonnier en dévissant la vis (Fig. 5). Remplacer avec une lampe du même type.

Fig. 5

Pièces d'origine

Demandez à votre distributeur que lors d'une intervention d'entretien seules des

Pièces détachées certifiées d'origine

soient utilisées.

Comme celles qui se trouvent dans votre appareil, elles sont fabriquées avec le même soin par les mêmes hommes qui leur font subir les mêmes contrôles.
