MODE D'EMPLOI CAROLA CONDENS CF 30 KW DEVILLE

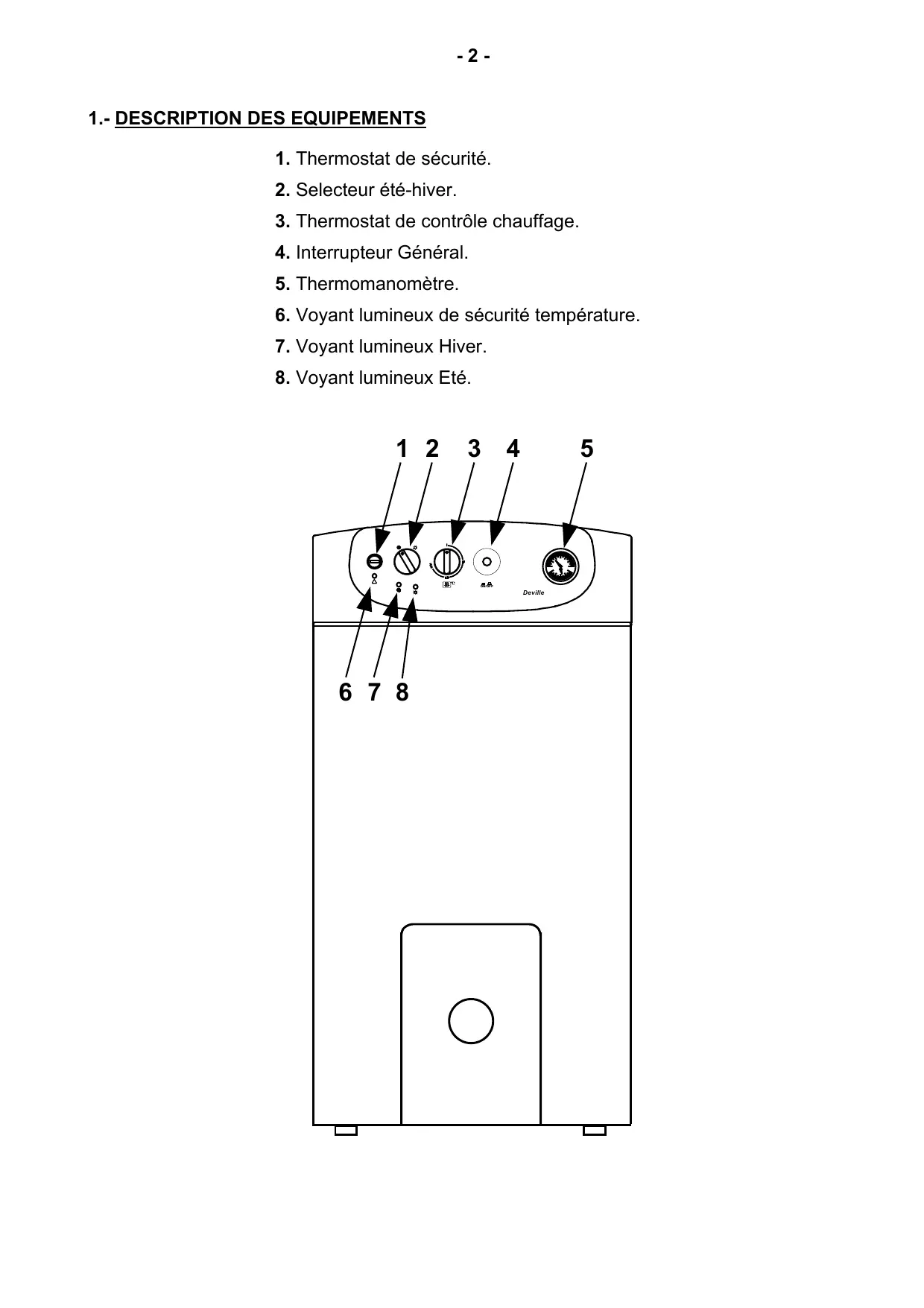

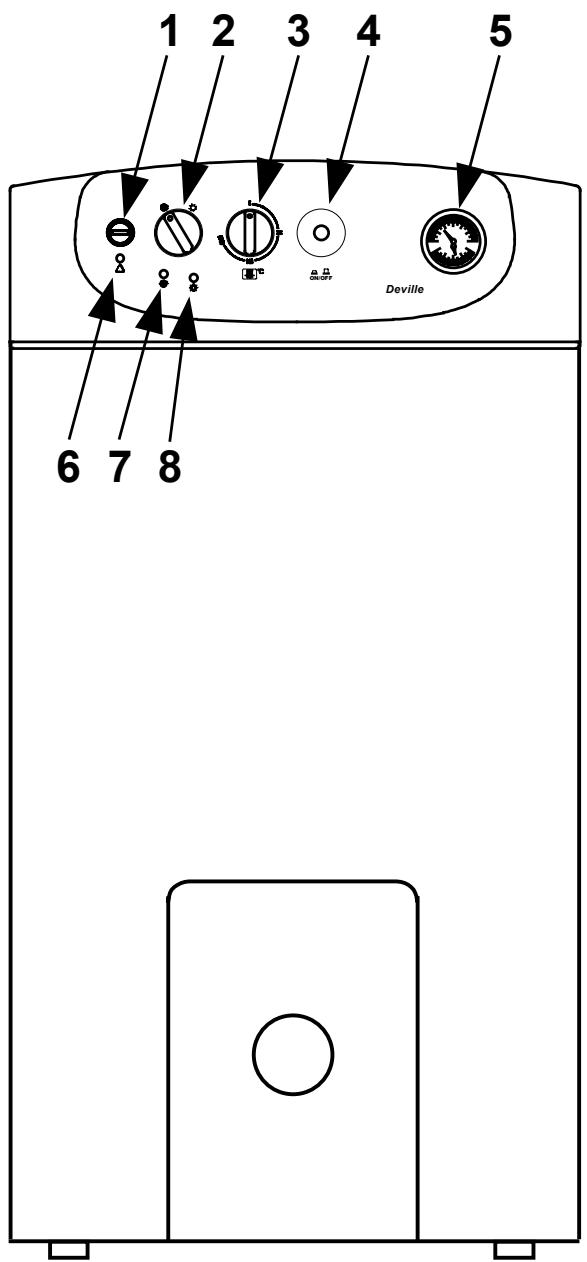

1. Thermostat de sécurité.
2. Sélecteur été-hiver.
3. Thermostat de contrôle de chauffage.
4. Interrupteur Général.
5. Thermomètre manométrique.
6. Voyant lumineux de sécurité température.
7. Voyant lumineux Hiver.
8. Voyant lumineux Été.

2. Présentation

Nous vous remercions pour avoir choisi une chaudière de chauffage central DEVILLE. Dans la gamme de chaudières DEVILLE, vous avez choisi le modèle Carola. Cette chaudière fioul répondra à votre demande de confort, bien sûr si l'installation hydraulique est correctement réalisée. De plus, ces chaudières peuvent être couplées avec un préparateur d'eau chaude sanitaire de la gamme BSA (présents dans la gamme des produits DEVILLE) afin de bénéficier d'une eau chaude sanitaire équilibrée et économique.

3. Description des commandes

Il permet d'allumer et d'éteindre la chaudière en appuyant sur la touche "ON/OFF". Dans le cas où votre installation est prévue avec un préparateur sanitaire type BSA de DEVILLE, la touche "/%" vous permettra de sélectionner la position Été (uniquement pour l'E.C.S.) ou la position Hiver (pour le chauffage et l'E.C.S.).

Thermostat de contrôle (3)

Permet de sélectionner la température de travail de la chaudière, en arrêtant le brûleur quand la température de la chaudière sera égale à celle sélectionnée, ou bien en maintenant le fonctionnement de la chaudière tant que la température de consigne n'est pas atteinte.

Thermomanomètre (5)

Indique la température et la pression de l'eau de la chaudière.

Thermostat de sécurité (1)

Assure que la température de la chaudière ne dépasse pas 110°C en mettant cette dernière en sécurité.

4. Instructions pour l'installation

Pour l'installation de la chaudière, les normes et règles en vigueur doivent être respectées.

4.1. Emplacement

La chaudière doit être installée dans un local suffisamment ventilé.

4.2. Cheminée

Il est indispensable pour ce type de chaudières d'utiliser une sortie de cheminée. Il faut comprendre par cheminée un conduit de fumées capable de créer une dépression (dans le cas de la Carola de 1,5 mmca). Pour que la cheminée puisse créer une dépression, il est nécessaire de tenir compte des recommandations suivantes :

• Il doit y avoir une isolation du conduit de fumées appropriée.
• La cheminée doit être indépendante ; il faut donc prévoir la construction d'une cheminée pour chaque chaudière si nécessaire.
• Elle doit être verticale et ne pas avoir d'angles supérieurs à 45°.
• Elle doit dépasser d'un mètre de la toiture ou de tout bâtiment contigu.
• Elle doit toujours avoir la même section, circulaire si possible et jamais inférieure au diamètre de la chaudière.

Cependant, elle doit être construite selon la norme d'installation en vigueur.

4.3. Installation hydraulique

L'installation hydraulique doit être réalisée par une personne qualifiée, en respectant les réglementations en vigueur ainsi que les recommandations suivantes :

• Avant de connecter la chaudière, il est nécessaire de nettoyer l'intérieur de la tuyauterie.
• Il est recommandé d'intercaler des robinets d'isolation entre l'installation et la chaudière afin de simplifier le travail d'entretien.

4.4. Branchement électrique

La chaudière est préparée pour être branchée sur les 220 volts aux bornes 1 et 2. Ne pas oublier de réaliser un raccordement à la terre.

La chaudière possède deux bornes pour raccorder le thermostat d'ambiance. Pour son branchement, il faut enlever le shunt unissant les deux bornes et brancher le thermostat d'ambiance.

La chaudière est pré-câblée pour la connexion du brûleur (connecteur européen) et du circulateur.

4.5. Installation pour le combustible

Si la chaudière Carola est fournie avec le brûleur fioul, reportez-vous aux instructions du brûleur pour réaliser l'installation du combustible.

5. Mise en eau de l'installation

Lors de l'installation, prévoir un robinet de remplissage afin de remplir le circuit de chauffage jusqu'à ce que le manomètre (5) indique une pression comprise entre 1 et 1,5 bar. La mise en eau devra s'effectuer lentement, dans le but d'éviter les bulles d'air. Ensuite, il faudra purger convenablement le reste de l'installation en utilisant les purgeurs prévus à cet effet. Une fois terminé le remplissage, fermer le robinet de remplissage.

ATTENTION : La mise en marche de la chaudière sans eau peut provoquer de graves dégâts.

6. Mise en sécurité

La chaudière dispose de deux types de mise en sécurité :

6.1. Mise en sécurité à cause d'une température excessive

Cette mise en sécurité est signalée à l'aide du voyant lumineux de sécurité température (6). La chaudière se mettra en sécurité lorsque la température de celle-ci dépassera les limites. Pour la remettre en fonctionnement, il faudra enlever la sécurité en appuyant sur le thermostat de sécurité (1), après avoir préalablement retiré le capuchon en plastique noir.

6.2. Mise en sécurité du brûleur

Cette mise en sécurité est signalée à l'aide du voyant lumineux du brûleur. Il peut se mettre en sécurité à cause de n'importe quelle anomalie qui pourrait exister dans le brûleur ou dans l'alimentation de combustible. Pour enlever la sécurité, appuyez sur le bouton lumineux qui se trouve sur le brûleur.

AVIS : Si la mise en sécurité du brûleur devenait répétitive, contactez votre installateur.

7.- Fonctionnement de la chaudière

Régler le thermostat de contrôle (3) et le thermostat d'ambiance (s'il existe) à la température voulue. Mettre l'interrupteur général (4) sur la position "ON" et le sélecteur Été/Hiver en position Hiver "※". Le brûleur et le circulateur chauffage se mettront en fonctionnement jusqu'à l'obtention de la température de consigne demandée avec le thermostat de contrôle (3) (ou sur le thermostat d'ambiance s'il est installé). Lorsque la température de l'installation baissera, le brûleur s'enclenchera pour un cycle de chauffe.

7.1. Fonctionnement avec ballon sanitaire BSA

La chaudière Carola peut être installée avec un préparateur d'eau chaude sanitaire de la gamme BSA de DEVILLE. Afin de réaliser son installation, reportez-vous aux instructions de montage et de connexion hydrauliques du préparateur.

La chaudière est prévue avec un sélecteur Été/Hiver.

• Position Été : Sur cette position, s en eau chaude sanitaire, enclenchant le brûleur et la pompe de charge du préparateur BSA, et ce jusqu'à ce que le ballon atteigne la température fixée par le thermostat d'E.C.S. Alors, le brûleur et le circulateur s'arrêteront.
• Position Hiver : Sur cette position, x besoins en eau chaude sanitaire (E.C.S.) et au chauffage de votre habitation. La priorité étant toujours donnée à l'E.C.S.

8. Arrêt de la chaudière

Pour éteindre complètement la chaudière, mettre le sélecteur général sur la position "OFF".

9. Mise en marche

Avant de procéder à la mise en marche de la chaudière, vérifier :

• Que la chaudière soit reliée au réseau électrique.
• Que l'installation soit remplie d'eau (le manomètre doit indiquer une pression entre 1 et 1,5 bar).
• Que la cuve de combustible ne soit pas vide.
• Que le robinet de remplissage d'eau et de retour (s'il existe) soit ouvert.
• Que le thermostat d'ambiance soit réglé à la température désirée.

Pour mettre en marche la chaudière, mettre le sélecteur général, le thermostat de contrôle et le programmateur horaire (s'il existe) sur la position souhaitée.

10. Livraison de l'installation

L'installateur expliquera à son client le fonctionnement de la chaudière en lui faisant les observations nécessaires, par exemple : le replissage, la purge, la vidange, etc.

Entretien de la chaudière

Pour maintenir la chaudière dans de bonnes conditions, une révision de l'ensemble du groupe thermique au moins une fois dans l'année est nécessaire.

Il est vivement conseillé à l'utilisateur de souscrire un contrat d'entretien annuel, avec son installateur ou une entreprise spécialisée. Ainsi, l'appareil et l'installation seront vérifiés et nettoyés, le brûleur sera réglé correctement et l'ensemble donnera toute satisfaction et fonctionnera de la manière la plus économique. (Nettoyage de la chaudière, du brûleur et de la cheminée, une fois par an minimum).

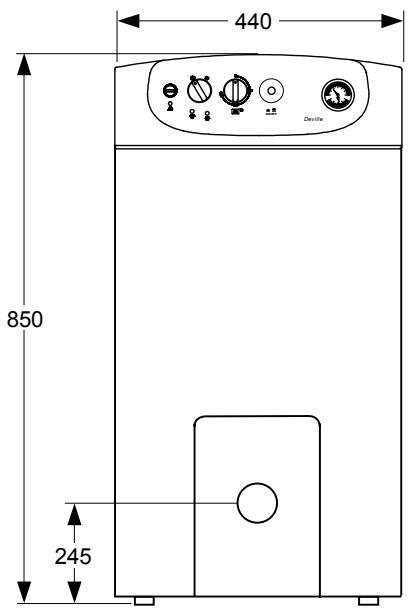

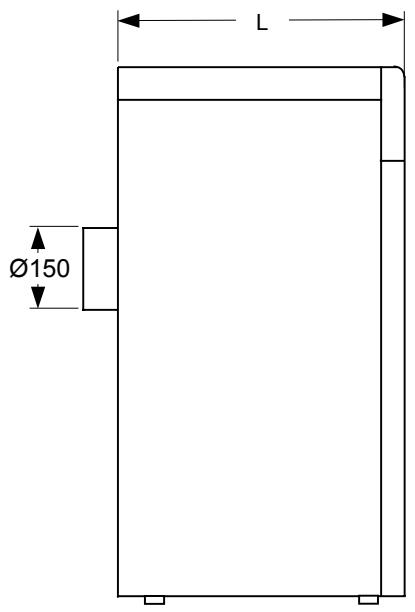

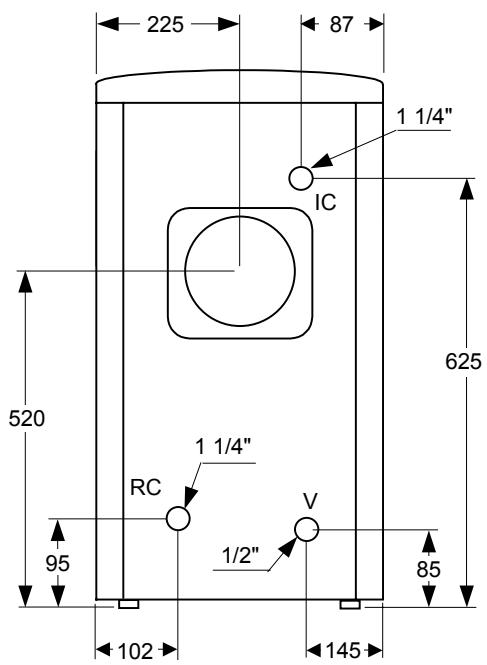

12. Dimensions

MODELE		CAROLA 30	CAROLA 40	CAROLA 50
COTE L	mm	390	490	590

13. Caractéristiques techniques

CAROLA		30	40	50
Nombre d'éléments fonte	-	3	4	5
Type de chaudière	-	Standard (chauffage seul)
Consommation calorifique nominale	kW	29,3	40,5	52
Puisance utile nominale	kW	26,7	37,7	49,4
Régulation de la température chauffage	°C	0-85
Température maxi de sécurité	°C	110
Pression maxi de fonctionnement	bar	3
Contenance en eau	Lts	16,2	20,2	24,2
Perte de charge de l'eau (Δt = 20 °C)	mce	0,15	0,19	0,24
Température de fumées	°C	213	213	208
Volume fumées	Lts	11,4	17,5	23,5
Débit fumées maxi	Kg/s	0,0132	0,0186	0,0245
Perte de charge de fumées	mmce	1,7	1,8	2,0
Profondeur foyer	mm	300	400	500
Type foyer de combustion	-	Humide, trois parcourt de fumées
Modèle brûleur Domestic	-	D-4	D-4	D-4
Type régulation Brûleur	-	Tout / Rien
Alimentation électrique	-	~220-230 V - 50 Hz - 200 W
Poids emballée	Kg	110	135	160
N° certification CE	-	RC 99BM87
Nombre d'étoile selon directive 92/42/CEE	-	★★	★★	★★★

CE : Circulateur été.

O/I : Interrupteur général Marche - Arrêt.

E/H : Sélecteur Été-Hiver.

TA: Thermostat d'ambiance.

TC : Thermostat de contrôle de chauffage.

TS : Thermostat de sécurité.

TF3 : Thermostat (en chaudière).

VT : Voyant lumineux sécurité température.

15. Anomalies

Nous essayons de donner un aperçu des pannes les plus courantes, de la chaudière comme du brûleur.

15.1. - Anomalies du brûleur

PANNES	CAUSE	REPARATION
NE S'ALLUME PAS	- Vanne de combustible fermée - Le courant électrique n'arrive pas à la chaudière - Gicleur défectueux ou sale - Electrodes mal régliées - Programmateur hora en position automatique - Thermostat d'ambiance et de chaudière mal régliées	Ouvrir la vanne Vérifier Changer ou le nettoyer Les régler Mettre en manuel Régler convenablement
MISE EN SECURITE FREQUENTE	- Gicleur défectueux - Cellule photo-électrique sale - Circuit de fumées obstruée - Filtre fioul de l'ss installation ou de la pompe du brûleur sales	Le changer La nettoyer Le nettoyer Les nettoyer

15.2. Anomalies de la chaudière

PANNES	CAUSE	REPARATION
RADIATEURS	- La pompe en tourne pas	Débloquer la pompe
NE CHAUFFE	- Air dans le circuit	Purger l'installation et la chaudière (Le bouchon du purgeur automatique ne doit pas être totalement fermer
PAS
BRUIT	- Brûleur mal réglé	Régler convenablement
EXCESSIF	- La cheminée n'est pas étanche	Eliminer les infiltrations
	- Flamme instable	Examiner le brûleur
	- Cheminée non isolée	L'isoler convenablement

16. Garantie

La garantie est donnée pour un usage normal des appareils et dans la mesure où les instructions de la notice d'emploi sont respectées.

Nous ne saurions trop vous conseiller de lire attentivement cette notice ainsi que les conditions de garantie ci-dessous.

Nos appareils doivent être installés par un professionnel qualifié suivant les règles de l'art, les normes et les réglementations en vigueur.

Nos appareils sont garantis à dater du jour de la facture dans les conditions ci-après :

• Corps de chauffe et ballon sanitaire : 3 ans
• Accessoires électriques : 1 an

Pour bénéficier de la garantie, seule la présentation de la facture fait foi.

Pendant la période de garantie, DEVILLE garantit tout défaut de matière ou de fabrication et n'est tenu qu'au remplacement gratuit des pièces reconnues défectueuses après contrôle par ses services.

D'une manière non limitative, la garantie ne couvre pas les effets dus à l'usure normale, ainsi que les détériorations résultant d'une mauvaise utilisation de l'appareil, d'un défaut d'installation ou d'une insuffisance d'entretien.

Ces dispositions ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts ou vices cachés, qui s'applique, en tout état de cause, dans les conditions des articles 1641 et suivants du code civil.

En cas de litige, les tribunaux de Charleville-Mézières sont seuls compétents.

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

***
